1 CO JE NOVÉHO SOLIDWORKS 2015

2 Obsah Právní ustanovení Vítejte v SOLIDWORKS Nejdůležitější nové vlastnosti a funkce softwaru...14 Hlavní zdokonalení...14 Pro více informací Uživatelské rozhraní...18 Panel nástrojů Konfigurace...18 Přizpůsobování kontextových panelů nástrojů...19 Seskupování prvků ve složkách s oblíbenými položkami...21 Přístup k lupě...22 Úprava kót...22 Ukládání a obnovování nastavení...23 Ukládání a obnovování gest myši...23 Vylepšení výběrů...24 Kontextový panel nástrojů Výběr...24 Výběr malých entit...25 Sady výběrů...25 Nastavení více kód jako řízené...26 Vylepšení kontextové nabídky...27 CommandManager Doplňkové moduly SOLIDWORKS...27 Zobrazení průměru válce na stavovém řádku...28 Přepínání z modelů na výkresy...28 Modifikace nabídky Nástroje...28 Vizualizační nástroj pro reference Základy SOLIDWORKS D Emulátor bitové operační systémy...31 Doby načítání doplňkových modulů...31 Aplikační programové rozhraní...31 Výkon při práci s rovnicemi...32 Určení verze souboru...33 Použití zón průniku v řezech...33 Otevření modelu na pozici

3 Contents V archivech Pack and Go přibyly soubory Flow Simulation...37 Křivost povrchu...37 Zobrazení hodnot křivosti povrchu...37 Práce s dynamickou křivostí povrchů...38 Zobrazení hodnot křivosti povrchu pomocí PropertyManageru...40 Vylepšení panelu úloh...41 Náhled Voliče pohledů Instalace...43 Změna licencování u programu Enterprise PDM...43 SOLIDWORKS Inspection...43 Aplikace SOLIDWORKS Sustainability byla přidána do verze SOLIDWORKS Premium Podpora více disků DVD Sestavy...45 Řetězové pole...45 Vytvoření řetězového pole s rozestupem článků...46 Vytvoření řetězového pole se spojenými články...47 Dialogové okno Potvrdit odstranění...49 Selektivní odstranění položek v sestavě...50 Odstranění podsestav a součástí podsestav...50 Úprava hodnot pro vazby s omezením na grafické ploše...50 Lepší výkon při skrývání a zobrazování součástí...51 Rovnice v sestavách...51 Výběr podle pohledu...51 Rozložené pohledy...52 Radiální rozložení...52 Inteligentní automatické uspořádání v rozložených pohledech...53 Vytváření a rozpouštění podsestav...54 Kontrola přesahů...54 Izolovat součásti...54 Vazby...55 Úhlové vazby...55 Kopírování s vazbami...56 Hromadné nahrazení chybějících referencí vazeb...56 Vazby v konfiguracích...57 Vazba středu profilu...57 Symetrické vazby...59 Vazby šířky...59 Funkce Přesunout plochu v sestavách...61 Přehled Otevřené vytvořený při otevírání sestavy...61 Dočasné upevnění součástí pro omezení dynamického pohybu

4 Contents Otočení vložené součásti v sestavě...63 Uložení instancí součástí do nových souborů...64 Rychlé zahrnutí v nabídce SpeedPak může vyloučit interní součásti...64 Treehouse Administrativní panel CAD...66 Vylepšení ovládacího panelu...66 Export ovládacího panelu do souborů Microsoft Excelu CircuitWorks...67 Zpráva při ukončení panelu a Indikátor průběhu sestavení SOLIDWORKS...67 Výběr entit v náhledu CircuitWorks...67 Podpora pro funkce formátu ProStep...68 Aktualizace existujících desek CircuitWorks SOLIDWORKS Composer...70 SOLIDWORKS Composer...70 Rozšíření možností importu...70 Správa hesel...70 Hranice lomených čar...70 Rozšíření vlastností...71 Režim vykreslování...71 Vyhledávání činitelů...71 Asistent uživatele...72 Faktor zoomu pohledu...72 Podpora operačního systému Windows SOLIDWORKS Composer Player...72 Uživatelské rozhraní...72 SOLIDWORKS Composer Sync...73 Soubor protokolu ve formátu HTML SOLIDWORKS Costing...74 Nové metody nástroje Costing...74 Aplikace Costing pro 3D tisk...74 Nástroj Costing u odlitků...75 Nástroj Costing u plastů...75 Nástroj Costing pro svary...75 Přístup k výchozím hodnotám nástroje Costing...76 Výchozí hodnoty aplikace Costing...76 Typy těl u vícetělových dílů...77 Čidla nástroje Costing...78 Vylepšení šablon kalkulace nákladů...78 Vlastní těla polotovarů v obrobených dílech

5 Contents 10 Výkresy a detailování...80 Zóny výkresu...80 Definování zón listu výkresu...80 Přidání zón k popisům...81 Štítky umístění u pohledů...81 Informace zóny symbolů revizí v tabulkách revizí...83 Středové značky...83 Přidání k sadě středových značek...83 Opětné připojení odpojených středových značek...84 Spojovací čáry...84 Osy...84 Kóty...84 Desetinné zaokrouhlení...84 Rozšířené možnosti úhlových kót...86 Skrytí jednotek úhlových kót s nulovou hodnotou...88 Symetrické úhlové kóty...88 Pohledy výkresů...89 Pohled Část průřezu u povrchových těl...89 Zoom na list...89 Hladiny...91 Dialogové okno Hladiny...91 Vynechání vrstev při tisku...91 Detailování modelu...91 Skrytí nebo zobrazení popisů v sestavách...91 Pohledy popisu s rychlou aplikací...91 Referenční kóty...93 Poznámky a pozice...94 Zpětná vazba u pozic s hvězdičkou...94 Vlastnosti odstavce...95 Odkazová čára splajnu...96 Symbol místního obrobení...97 Tabulky...97 Vodorovné automatické rozdělení...97 Čísla položek v tabulce kusovníku...97 Značky revizí...98 Tabulky revizí...98 Řazení v kusovníku...98 Vylepšení úprav tabulek...98 Doba odezvy tabulky...99 Jiný...99 Nové formáty listů

6 Contents Možnosti výkonu edrawings D pohledy Popisové pohledy Fyzikální vlastnosti Podpora aplikace edrawings pro grafy výsledků aplikace SOLIDWORKS Plastics Pojmenované pohledy Zvýraznění dotazu Aktualizované uživatelské rozhraní SOLIDWORKS Electrical Rozšířené archivy prostředí Nástroj Dynamická spojka Rozšířený Manažer vzorců Import a export dat z Microsoft Excelu Diagnostika trasování v řadě Správa uživatelských práv Přidružení více dílů ke značce Naplňte tabulku daty kusovníku Nastavení stavu součásti na trvalý nebo dočasný Podpora pro soubory DXF/DWG ve verzi Uživatelské rozhraní Další vylepšení Různé šířky čar ve schématu Export do XML SOLIDWORKS Enterprise PDM Vylepšení kopírování stromu Ovládání filtru zobrazení nabídky Kopírovat strom Upozornění na duplicitu názvu souboru Doplněk pro Microsoft Office Přesunout strom Ovládání filtru zobrazení nabídky Přesunout strom Přesun struktury souborů do více složek Mapování dat paralelního schvalování Předdefinované komentáře k akcím přechodu Vylepšení funkce vrácení změn Samostatná oprávnění Přesunout a Odstranit SolidNetWork License Manager Změny uživatelského rozhraní Ikony s přehlednými informacemi u seznamů souborů Formát tabulek Sloupec Číslo verze v Průzkumníku Windows

7 Contents Přidání sloupce s číslem verze do seznamů souborů Přidání sloupce Číslo verze do výsledků vyhledávání Ikony s přehlednými informacemi na záložce Verze Viditelnost souborů v soukromém stavu Povolení uživatelům zobrazovat soubory v soukromém stavu Klient Web SOLIDWORKS Flow Simulation Pokročilá kontrola nad řešičem Porovnání vylepšení Podpora funkce Pack and Go Otočná síť Časově závislá analýza Zlepšení použitelnosti Import/Export D tisk Export modelu SOLIDWORKS pro použití se softwarem AEC Soubory NX Překladač Viewpoint SOLIDWORKS Inspection Doplňkový modul SOLIDWORKS Inspection Export do projektu SOLIDWORKS Inspection Šablony projektu Zlepšení použitelnosti Samostatná aplikace SOLIDWORKS Inspection Podpora šifrovaných souborů PDF Změny měřítka výkresů Zlepšení použitelnosti Zobrazení modelu Skrývání nových součástí ve stavech zobrazení Izolovat Osvětlení pro aplikaci PhotoView 360 a SOLIDWORKS Možnost Propojit stavy zobrazení s konfiguracemi Manipulace s nálepkami Oblast vykreslení v aplikaci PhotoView Zobrazování náhledu skrytých těl nebo součástí Díly a prvky Asymetrická zaoblení Vytvoření rovin kolmých k orientaci pohledu

8 Contents Odstranit/Zachovat tělo Narovnání povrchů Díry Migrace databáze Podpora normy průvodce dírami PEM Přesun plochy Vylepšení grafické plochy Přesunutí plochy k povrchu Odsazení plochy z povrchu Použití vícetělových výběrů Vzorky Ovládání lineárních polí pomocí referenční geometrie Změna prvků/ploch na těla v polích Počet instancí pole vyplněním Proměnná pole Rozdělení ploch Použití otevřených profilů pro vyříznuté prvky SOLIDWORKS Plastics Podpora aplikace edrawings pro grafy výsledků aplikace SOLIDWORKS Plastics Vylepšení tvorby sítí Poradce pro jmenovitou tloušťku stěny Analýza symetrie Analýza odvzdušnění Vyznačení trasy Přiřazení barev elektrickým kabelům Přiřazování vlastností spojek Určení délek přířezů u pletených párů Opětovné použití sestav elektrické trasy Nastavení pevné délky u úseků trasy Podpora konektorů sestavy v databázi potrubí a trubic Podpora tvarovek Manifold s nezarovnanými body spojení a trasy Podpora čtvercových a obdélníkových průřezů Plechové díly Plechové spojení profilů Zrcadlené díly a součásti Vyztužení plechových dílů Ohyby ze skici SOLIDWORKS Simulation Kontakt

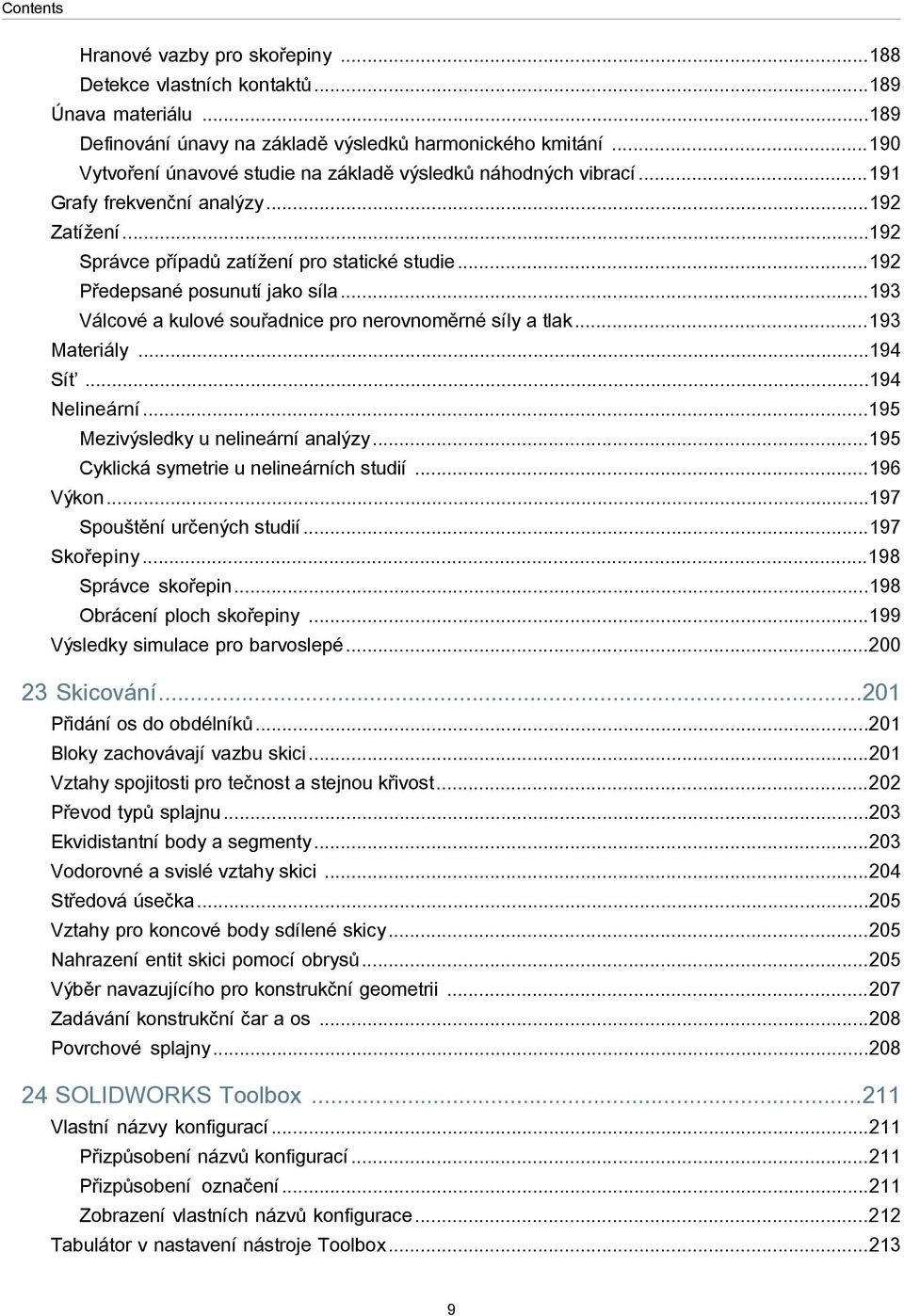

9 Contents Hranové vazby pro skořepiny Detekce vlastních kontaktů Únava materiálu Definování únavy na základě výsledků harmonického kmitání Vytvoření únavové studie na základě výsledků náhodných vibrací Grafy frekvenční analýzy Zatížení Správce případů zatížení pro statické studie Předepsané posunutí jako síla Válcové a kulové souřadnice pro nerovnoměrné síly a tlak Materiály Síť Nelineární Mezivýsledky u nelineární analýzy Cyklická symetrie u nelineárních studií Výkon Spouštění určených studií Skořepiny Správce skořepin Obrácení ploch skořepiny Výsledky simulace pro barvoslepé Skicování Přidání os do obdélníků Bloky zachovávají vazbu skici Vztahy spojitosti pro tečnost a stejnou křivost Převod typů splajnu Ekvidistantní body a segmenty Vodorovné a svislé vztahy skici Středová úsečka Vztahy pro koncové body sdílené skicy Nahrazení entit skici pomocí obrysů Výběr navazujícího pro konstrukční geometrii Zadávání konstrukční čar a os Povrchové splajny SOLIDWORKS Toolbox Vlastní názvy konfigurací Přizpůsobení názvů konfigurací Přizpůsobení označení Zobrazení vlastních názvů konfigurace Tabulátor v nastavení nástroje Toolbox

10 Contents 25 Svary Automatická aktualizace tabulek přířezů Dialogové okno Zpracování rohu Vytváření sestav z vícetělových dílů nebo tabulek přířezů Názvy složek s tabulkami přířezů zděděné z vlastnosti POPIS Vypnutí automatického vytváření odvozených konfigurací svarů Vylepšení vyztužení Vytvoření vyztužení mezi dvěma válci Vnitřní záslepky Přidání vnitřní záslepky Vlastnosti MNOŽSTVÍ a CELKOVÁ DÉLKA Vizuální seskupování konstrukčních prvků Svarové housenky na jednotělových a vícetělových dílech Vytvoření jednotělové svarové housenky Vytvoření svarové housenky na vícetělovém dílu Možnosti svarů

11 Právní ustanovení , Dassault Systèmes SolidWorks Corporation, součást skupiny Dassault Systèmes S.A., 175 Wyman Street, Waltham, Massachusetts USA. Všecha práva vyhrazena. Informace obsažené v tomto dokumentu a předmětný software se mohou bez předchozího upozornění změnit a neměly by proto být považovány za závazky společnosti Dassault Systemes SolidWorks Corporation (DS SolidWorks). Žádný z materiálů nesmí být kopírován ani šířen v jakékoli podobě či jakýmkoli způsobem, elektronicky či ručně, bez výslovného písemného svolení společnosti DS SolidWorks. Software, jehož se tento dokument týká, je šířen na základě licence a lze jej používat nebo kopírovat pouze v souladu s podmínkami licence. Veškeré záruky vztahující se k softwaru a dokumentaci k němu poskytnuté společností DS SolidWorks jsou upraveny v licenční smlouvě a žádné informace uvedené v tomto dokumentu nebo z něj vyplývající nesmí být považovány za změnu či doplnění těchto podmínek, včetně záruk v licenční smlouvě. Patentová oznámení Strojní 3D CAD software SOLIDWORKS je chráněn patenty USA , , , , , , , , , , , , , , , , , a zahraničními patenty (např. EP B1 a JP ). Software edrawings je chráněn patenty USA ; a kanadským patentem V USA a jiných zemích probíhá vyřizování dalších patentů. Ochranné známky a názvy produktů pro produkty a služby SOLIDWORKS SOLIDWORKS, 3D ContentCentral, 3D PartStream.NET, edrawings a logo edrawings jsou registrované ochranné známky a FeatureManager je registrovaná ochranná známka ve společném vlastnictví společnosti DS SolidWorks. CircuitWorks, FloXpress, PhotoView 360 a TolAnalyst jsou ochranné známky společnosti DS SolidWorks. FeatureWorks je registrovanou ochrannou značkou společnosti Geometric Ltd. SOLIDWORKS 2015, SOLIDWORKS Enterprise PDM, SOLIDWORKS Workgroup PDM, SOLIDWORKS Simulation, SOLIDWORKS Flow Simulation, edrawings, edrawings Professional, SOLIDWORKS Sustainability, SOLIDWORKS Plastics, SOLIDWORKS Electrical a SOLIDWORKS Composer jsou názvy produktů společnosti DS SolidWorks. Ostatní značky či názvy výrobků jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. KOMERČNÍ POČÍTAČOVÝ SOFTWARE CHRÁNĚNO PATENTY Tento software je komerční zboží podle definice v zákoně 48 C.F.R (říjen 1995). Sestává z komerčního počítačového softwaru a komerční softwarové dokumentace tak, jak jsou tyto pojmy použity v zákoně 48 C.F.R (SEPT 1995), a je poskytován americké vládě za účelem (a) pořízení pro správní úřady, v souladu se zásadami zákona 48 C.F.R. 11

12 12.212; nebo (b) pořízení pro útvary Ministerstva obrany v souladu se zásadami zákona 48 C.F.R (červen 1995) a (červen 1995). V případě, že obdržíte objednávku jakéhokoli úřadu americké vlády na tento software s právy, které překračují práva stanovená ve výše uvedeném paragrafu, oznámíte společnosti DS SolidWorks rozsah této žádosti a DS SolidWorks během pěti (5) pracovních dnů dle vlastního výhradního uvážení rozhodne, zda žádosti vyhoví, nebo ji odmítne. Smluvní strana/výrobce: Dassault Systèmes SolidWorks Corporation, 175 Wyman Street, Waltham, Massachusetts USA. Autorské doložky pro produkty SOLIDWORKS Standard, Premium, Professional a vzdělávací verzi Součásti tohoto softwaru Siemens Product Lifecycle Management Software Inc. Všechna práva vyhrazena. Tato práce obsahuje následující software, který je majetkem společnosti Siemens Industry Software Limited: D-Cubed 2D DCM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed 3D DCM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed PGM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed CDM Siemens Industry Software Limited. Všecha práva vyhrazena. D-Cubed AEM Siemens Industry Software Limited. Všecha práva vyhrazena. Portions of this software Geometric Ltd. Součásti tohoto softwaru zahrnují PhysX by NVIDIA, Součásti tohoto softwaru Luxology, LLC. Všechna práva vyhrazena, patenty čekají na vyřízení. Součásti tohoto softwaru DriveWorks Ltd. Copyright Adobe Systems Inc. a držitelé její licence. Všechna práva vyhrazena. Chráněno patenty USA 5,929,866; 5,943,063; 6,289,364; 6,563,502; 6,639,593; 6,754,382; probíhá vyřizování dalších patentů. Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller a Reader jsou registrovanými ochrannými známkami nebo ochrannými známkami společnosti Adobe Systems Inc. v USA a dalších zemích. Další informace o autorských právech na software DS SolidWorks najdete v části Nápověda > O aplikaci SolidWorks. Autorská práva pro produkty SOLIDWORKS Simulation Části tohoto softwaru 2008 Solversoft Corporation. PCGLSS Computational Applications and System Integration Inc. Všechna práva vyhrazena. Autorská práva pro produkt SOLIDWORKS Enterprise PDM Outside In Viewer Technology, Oracle 2011, Microsoft Corporation. Všechna práva vyhrazena. 12

13 Autorská práva pro produkty edrawings Součásti tohoto softwaru Tech Soft 3D. Části tohoto softwaru Jean-Loup Gailly and Mark Adler. Součásti tohoto softwaru Dconnexion. Součásti tohoto softwaru Open Design Alliance. Všechna práva vyhrazena. Části tohoto softwaru Spatial Corporation. Software edrawings for Windows je částečně založen na práci Independent JPEG Group. Součásti softwaru edrawings for ipad , Silicon Graphics Systems, Inc. Součásti softwaru edrawings for ipad Apple Computer Inc. 13

14 1 Vítejte v SOLIDWORKS 2015 Tato kapitola obsahuje následující témata: Nejdůležitější nové vlastnosti a funkce softwaru Hlavní zdokonalení Pro více informací Nejdůležitější nové vlastnosti a funkce softwaru Program SOLIDWORKS 2015 obsahuje mnoho vylepšení a rozšíření, z nichž většina je přímou reakcí na požadavky zákazníků. Tato verze je zaměřena na následující témata: Vylepšení každodenní produktivity: Software je výkonnější při konstrukci a návrhu, což přináší urychlení a usnadnění práce. Optimalizace pracovního procesu: Plynulé globální sdílení informací s minimálním úsilím. Snížení výrobních a provozních nákladů: Sblížení procesů návrhu a výroby. Rozšíření obsluhovaných trhů: Nové aplikace umožňují rozšíření vámi obsluhovaných trhů. Hlavní zdokonalení Hlavní vylepšení programu SOLIDWORKS 2015 nabízejí zdokonalení stávajících produktů a nové inovativní funkce. V tomto průvodci se v následujících oblastech zaměřte na symbol : 14

15 Vítejte v SOLIDWORKS 2015 Uživatelské rozhraní Přizpůsobování kontextových panelů nástrojů Sady výběrů Vizualizační nástroj pro reference Základy SOLIDWORKS Sestavy Křivost povrchu Řetězové pole Vazba středu profilu Radiální rozložení Použití zón průniku v řezech Vazby šířky CircuitWorks Výběr entit v náhledu CircuitWorks SOLIDWORKS Costing Aplikace Costing pro 3D tisk Nástroj Costing u odlitků Nástroj Costing u plastů Nástroj Costing pro svary Výkresy a detailní určení Zóny výkresu Rozšířené možnosti úhlových kót Vlastnosti odstavce Odkazová čára splajnu SOLIDWORKS Electrical Nástroj Dynamická spojka Správa uživatelských práv SOLIDWORKS Enterprise PDM Vylepšení kopírování stromu Varování duplicitního názvu souboru Přesunout strom Mapování dat paralelního schvalování Předdefinované komentáře k akcím přechodu Vylepšení funkce vrácení změn Samostatná oprávnění Přesunout a Odstranit Sloupec Číslo verze v Průzkumníku Windows Viditelnost souborů v soukromém stavu 15

16 Vítejte v SOLIDWORKS 2015 Import/export 3D tisk Díly a prvky Ovládání lineárních polí pomocí referenční geometrie Narovnání povrchů Přesun plochy Proměnná pole Plasty Podpora aplikace edrawings pro grafy výsledků aplikace SOLIDWORKS Plastics Poradce pro jmenovitou tloušťku stěny Analýza symetrie Vyznačení trasy Opětovné použití sestav elektrické trasy Podpora čtvercových a obdélníkových průřezů Plechový díl Plechové spojení profilů SOLIDWORKS Simulation Cyklická symetrie u nelineárních studií Válcové a kulové souřadnice pro nerovnoměrné síly a tlak Únava materiálu Mezivýsledky u nelineární analýzy Správce případů zatížení pro statické studie Spouštění určených studií Správce skořepin Skicování Středová úsečka SOLIDWORKS Toolbox Svary Vlastní názvy konfigurací Vylepšení vyztužení Vnitřní záslepky Všechny funkce jsou k dispozici v softwaru SOLIDWORKS Standard, SOLIDWORKS Professional i SOLIDWORKS Premium, pokud není uvedeno jinak. Pro více informací Pokud chcete získat další informace o SOLIDWORKS, použijte následující zdroje: 16

17 Vítejte v SOLIDWORKS 2015 Co je nového v PDM a HTML Tento průvodce je k dispozici ve formátech PDF a HTML. Klepněte na: Nápověda > Co je nového > PDF Nápověda > Co je nového > HTML Interaktivní Co je nového Co je nového příklady Nápověda online Poznámky k verzi Klepněte v SOLIDWORKS na symbol pro zobrazení části tohoto manuálu, která popisuje zdokonalení. Symbol se objeví vedle nových položek v nabídkách a vedle titulů nových a změněných správců PropertyManager. Pro aktivaci interaktivního Co je nového klepněte na Nápověda > Co je nového > Interaktivní. Příklady Co je nového jsou aktualizované při každé důležité verzi a poskytují návod jak použít vylepšení zabudovaná do nové verze. Chcete-li otevřít příklady Co je nového, klepněte na nabídku Nápověda > Co je nového > Co je nového příklady. Obsahuje kompletní popis našich produktů včetně podrobností o uživatelském rozhraní, vzorků a příkladů. Poskytuje informace o posledních změnách našich produktů, včetně změn knihy Co je nového, nápovědy online a další dokumentace. 17

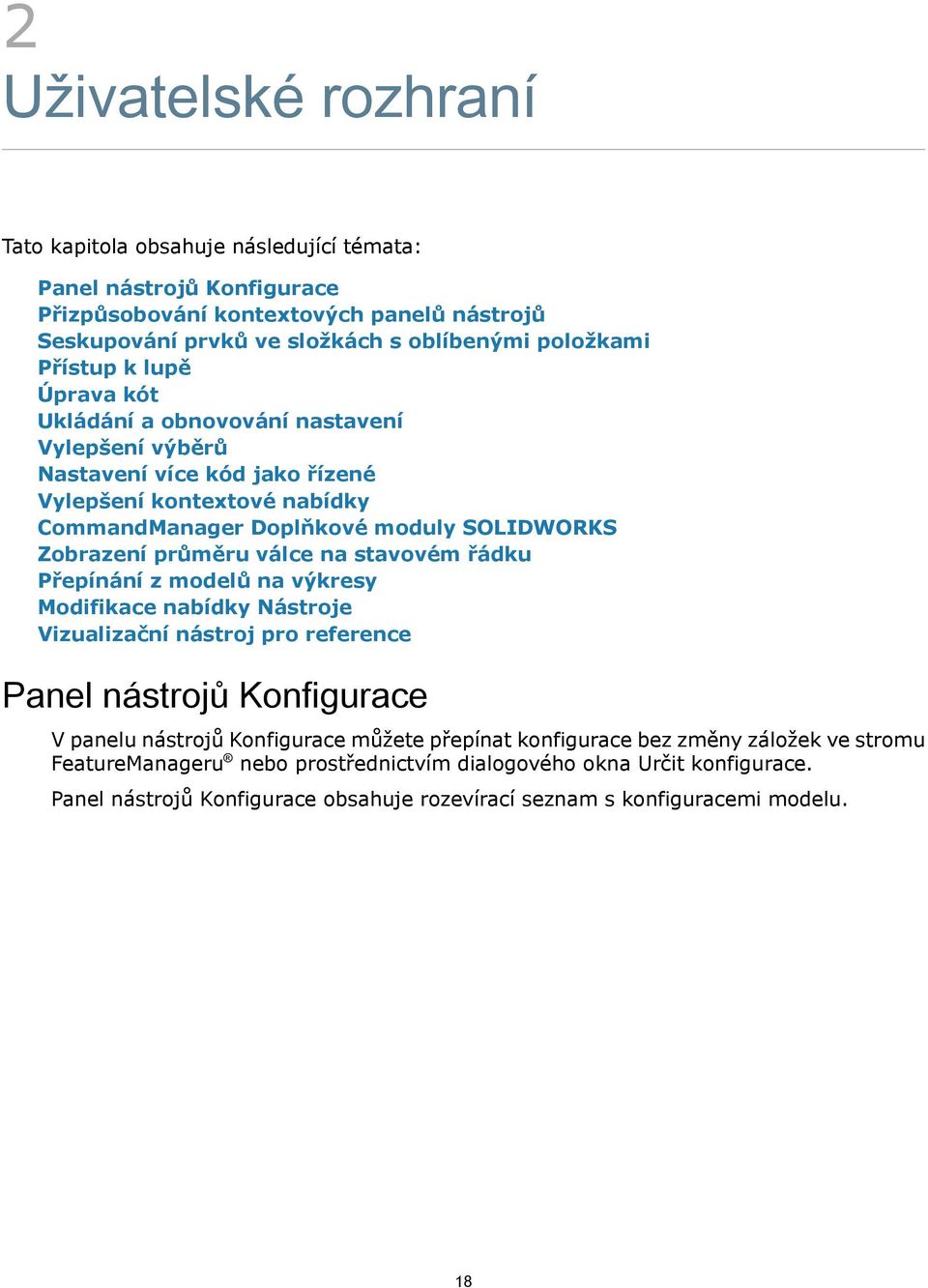

18 2 Uživatelské rozhraní Tato kapitola obsahuje následující témata: Panel nástrojů Konfigurace Přizpůsobování kontextových panelů nástrojů Seskupování prvků ve složkách s oblíbenými položkami Přístup k lupě Úprava kót Ukládání a obnovování nastavení Vylepšení výběrů Nastavení více kód jako řízené Vylepšení kontextové nabídky CommandManager Doplňkové moduly SOLIDWORKS Zobrazení průměru válce na stavovém řádku Přepínání z modelů na výkresy Modifikace nabídky Nástroje Vizualizační nástroj pro reference Panel nástrojů Konfigurace V panelu nástrojů Konfigurace můžete přepínat konfigurace bez změny záložek ve stromu FeatureManageru nebo prostřednictvím dialogového okna Určit konfigurace. Panel nástrojů Konfigurace obsahuje rozevírací seznam s konfiguracemi modelu. 18

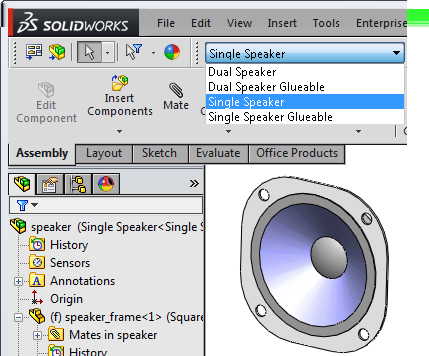

19 Uživatelské rozhraní Chcete-li tento panel nástrojů zobrazit, klepněte na možnost Nástroje > Vlastní. Na záložce Panely nástrojů v dialogovém okně Vlastní vyberte možnost Konfigurace. Stejně jako u ostatních panelů nástrojů můžete panel nástrojů Konfigurace odpojit a umístit ho kamkoliv na grafické ploše nebo na druhý monitor. Přizpůsobování kontextových panelů nástrojů Pro snazší přístup k často používaným nástrojům můžete tlačítka panelu nástrojů přidávat na kontextové panely nástrojů, které se zobrazují po výběru prvků v grafické ploše nebo ve stromu FeatureManageru. Postup přizpůsobování kontextových panelů nástrojů: Vyberte v grafické ploše nebo ve stromu FeatureManageru nějaký prvek. Klepněte pravým tlačítkem na zobrazený kontextový panel nástrojů a klepněte na možnost Přizpůsobit. Otevře se dialogové okno Přizpůsobit na záložce Příkazy. Pod oblastí Tlačítka na pravé straně dialogového okna se zobrazí rámeček s výchozími tlačítky kontextového panelu nástrojů, zobrazenými jako nedostupné. Výchozí tlačítka nelze odebírat nebo přeskupovat. Popisek rámečku udává, zda zobrazený kontextový panel nástrojů pochází ze stromu FeatureManageru nebo z grafické plochy. 19

20 Uživatelské rozhraní Vyberte kategorii příkazu. Pod oblastí Tlačítka klepněte na požadované tlačítko a přetáhněte ho na panel nástrojů. Software toto tlačítko umístí za výchozí tlačítka. Přetáhněte na panel nástrojů další tlačítka. Umístění tlačítka lze řídit pomocí ukazatele. Přidáte-li více než osm tlačítek, přidaná tlačítka se automaticky zalomí na následující řádek. Chcete-li přidané tlačítko odebrat, vytáhněte ho z kontextového panelu nástrojů ven. Klepněte na tlačítko OK. Pokud chcete s nově přidanými tlačítky pracovat, klepněte v místě, kde jste vyvolali přizpůsobení (grafická plocha nebo strom FeatureManageru) na nějaký prvek. 20

21 Uživatelské rozhraní Seskupování prvků ve složkách s oblíbenými položkami Chcete-li poskytnout snadný přístup k prvkům, jako jsou řezy, otvory a zkosení, můžete je seskupit do podsložky ve složce Oblíbené položky. Přesuňte prvky specifické pro daný proces do složky Oblíbené položky a poté je seskupte tak, že je přidáte do nové podsložky Oblíbené a dáte této podsložce vlastní název. Chcete-li například povolit správné kóty svaru a ten nejsilnější možný průnik svaru, můžete v prvcích Oříznout/prodloužit, které přidáte do svaru, zadat mezeru svaru. Tyto prvky můžete seskupit do podsložky Oříznout/prodloužit pro rychlý vizuální přístup, pro vytváření konfigurací a pro kontrolu konstrukce. Součásti také můžete seskupovat tak, že je vložíte do podsložky ve složce Oblíbené položky v sestavě. Postup seskupování prvků ve složkách Oblíbené položky: Ve stromu FeatureManageru klepněte pravým tlačítkem na díl a poté klepněte na možnost Skrýt/Zobrazit položky stromu. V dialogovém okně, v části Skrýt/Zobrazit položky stromu, nastavte u položkyoblíbené položky možnost Zobrazit a klepněte na tlačítko OK. Vyberte prvky, které chcete seskupit, klepněte pravým tlačítkem a poté klepněte na možnost Přidat do oblíbených. Rozbalte složku Oblíbené položky. Vyberte prvky znovu, klepněte pravým tlačítkem a poté klepněte na možnost Přidat do nové oblíbené složky. Novou složku přejmenujte, aby identifikovala prvky, které obsahuje. Chcete-li z podsložky odebrat nějaký prvek, nebo chcete-li odebrat celou podsložku, klepněte pravým tlačítkem a poté klepněte na možnost Odstranit z oblíbených. Chcete-li přeskupit podsložky ve složce Oblíbené položky, vyberte požadovanou podsložku a přetáhněte ji do nového umístění. Ukazatel se změní na nové umístění podsložky., což znamená 21

22 Uživatelské rozhraní Chcete-li z podsložky odebrat nějaký prvek, nebo chcete-li odebrat celou podsložku, klepněte pravým tlačítkem a poté klepněte na možnost Odstranit z oblíbených. Přístup k lupě Nabídka Nástroje a plovoucí nabídka Vybrat na základním panelu nástrojů obsahují nástroj Zvětšený výběr, který zobrazí nástroj lupa. Tento nástroj je také k dispozici na kontextovém panelu nástrojů, který se zobrazí, když klepnete pravým tlačítkem na prázdný prostor v grafické ploše. Plovoucí nabídka Vybrat Kontextový panel nástrojů Vybrat Lupa, kterou také můžete zobrazit pomocí klávesové zkratky G, umožní zvětšený pohled na část modelu, takže model můžete prozkoumat a provést výběry bez změny celkového pohledu. Nástroj Zvětšený výběr můžete přidat na ostatní panely nástrojů, jako je panel nástrojů Průhledné zobrazení, klepnutím na Nástroje > Přizpůsobit. Na záložce Příkazy v části Kategorie vyberte možnost Standardní a přetáhněte tlačítko nástrojů, kam ho chcete přidat. na panel Pokud je v nabídce Nástroje > Možnosti > Výkon vybrána možnost Použít software OpenGL, je lupa zakázána. Při vzdáleném přístupu k softwaru SOLIDWORKS je volba Použít software OpenGL vybrána jako výchozí. Úprava kót Když upravujete nějakou kótu, připravený rozevírací seznam už nezobrazuje numerické hodnoty, které jste použili dříve. Protože jsou dříve použité numerické hodnoty často nevhodné, už se nezobrazují. Hodnoty, jako jsou globální proměnné, kóty a prvky, které začínají abecedním znakem, jsou stále zahrnuty jako navrhované hodnoty, protože poskytují rychlý přístup ke globálním proměnným. 22

23 Uživatelské rozhraní SOLIDWORKS 2014 SOLIDWORKS 2015 Abecední připravený seznam v SOLIDWORKS 2015 Ukládání a obnovování nastavení Příkazem Uložit/obnovit nastavení můžete v aplikaci SOLIDWORKS, kde máte otevřené soubory, vyvolat Průvodce nastavením kopírování. Dříve byl nástroj Uložit/obnovit nastavení dostupný pouze tehdy, když byly všechny soubory zavřené. Chcete-li vyvolat Průvodce nastavením kopírování a uložit nebo obnovit nastavení, proveďte jeden z následujících kroků: Klepněte na možnost Nástroje > Uložit/obnovit nastavení. Klepněte na plovoucí tlačítko nástroje Možnosti (Standardní panel nástrojů) a na příkaz Uložit/obnovit nastavení. Na záložce Zdroje SOLIDWORKS v podokně úloh klepněte v části Nástroje SOLIDWORKS na položku Průvodce nastavením kopírování. V Průvodci kopírováním nastavení SOLIDWORKS, vyberte možnost Uložit nastavení nebo Obnovit nastavení. Ukládání a obnovování gest myši Průvodce kopírováním nastavení umožňuje uložit a obnovit gesta myši nezávisle na možnostech systému. Dříve se gesta myši ukládaly a obnovovaly pouze když jste vybrali možnost uložení nebo obnovení nastavení. Postup uložení gest myši: Klepněte na možnost Nástroje > Uložit/obnovit nastavení. V Průvodci kopírováním nastavení SOLIDWORKS, vyberte možnost Uložit nastavení a klepněte na Další. Na obrazovce Uložit nastavení do souboru vyberte umístění a název souboru nastavení. Klepněte na Gesta myši a poté klepněte na Dokončit. 23

24 Uživatelské rozhraní Postup obnovení gest myši: Klepněte na možnost Nástroje > Uložit/obnovit nastavení. V Průvodci kopírováním nastavení SOLIDWORKS, vyberte možnost Obnovit nastavení a klepněte na Další. Na obrazovce Obnovit nastavení ze souboru vyberte soubor nastavení k obnovení. Klepněte na Gesta myši a poté klepněte na Další. Klepněte na Dokončit. Vylepšení výběrů Kontextový panel nástrojů Výběr Když klepnete pravým tlačítkem do prázdného prostoru v grafické ploše dokumentu dílu nebo sestavy, zobrazí se nad kontextovou nabídkou kontextový panel nástrojů pro výběr nabízející snadný přístup k nejpoužívanějším nástrojům pro výběr. Tento panel nástrojů obsahuje nástroj Předchozí výběr, který obnoví poslední sadu entit, které jste vybrali v přechozí relaci úprav. Pokud například vyberete řadu entit se stisknutou klávesou Ctrl a nechtěně tento výběr zrušíte, klepnutím na nástroj Předchozí výběr ho znovu obnovíte. K dispozici jsou tyto možnosti: Výběr rámečkem Nepravidelný výběr Výběrové filtry Umožňuje výběr entit v dílech, sestavách a výkresech tažením rámečku výběru pomocí ukazatele. Umožňuje provést výběr pomocí lasa taženého okolo entit. Zobrazí seznam příkazů výběrového filtru. Předchozí výběr Vybrat jiný Znovu vybere naposledy vybrané entity. Je dostupný pouze tehdy, pokud jste v předchozí relaci úprav provedli nějaký výběr. Zobrazí dialogové okno Vybrat jiný. Vybrat Zobrazí seznam výběrových příkazů. Zvětšený výběr Zobrazí lupu zobrazující zvětšený pohled na určitou část modelu. 24

25 Uživatelské rozhraní Výběr malých entit Nové formy výběru umožňují snadnější vybírání malých entit bez nutnosti používání zoomu nebo výběrových filtrů. Když provádíte opakované drobné pohyby myší ve snaze vybrat hranu nebo plochu, software se přepne na přesnější metodu výběru. Jakmile začnou být pohyby myší větší, software se vrátí na metodu výběru používanou v předchozích verzích SOLIDWORKS. Pokud nechcete používat novou metodu výběru, klepněte na Nástroje > Možnosti > Zobrazení/výběr a zrušte zaškrtnutí políčka Zvýšit přesnost výběru malých ploch. Sady výběrů V modelu nebo výkresu můžete vybrat více entit a tento výběr uložit jako sadu výběrů, ke které se kdykoliv můžete vrátit. Když vytvoříte sadu výběrů, uloží se do složky Sady výběrů FeatureManageru. ve stromu Automatické zobrazení složky Sady výběrů se aktivuje v nabídce Nástroje > Možnosti > Možnosti systému > FeatureManager v části Skrýt/zobrazit položky stromu. Vytváření sad výběrů Možnosti uložení sady výběru závisí na tom, jestli pracujete na dílu nebo na sestavě. V případě dílu je v horní části kontextové nabídky a v části Prvky příkaz Uložit výběr. V případě sestavy je příkaz Uložit výběr k dispozici také v části Součásti. Místo, kde zvolíte příkaz Uložit výběr, určuje zobrazení uložených výběrů ve stromu FeatureManageru: V horní části nabídky V části Prvky 25

26 Uživatelské rozhraní V části Součásti Postup vytváření sad výběrů: Vyberte položky v modelu. Klepněte pravým tlačítkem a poté klepněte na možnost Uložit výběr. Ve stromu FeatureManageru se zobrazí položka Sady výběrů výběrů. Sada výběrů je standardně pojmenována v následujícím formátu: Sada-výběrůn(nn) kde: obsahující sadu n udává pořadí vytvoření. Při přidávání nových sad výběrů se toto číslo zvyšuje. nn udává počet položek v sadě výběrů. Odebírání výběrů a sad výběrů Ze sady výběrů můžete odebrat jednotlivé výběry nebo můžete odebrat celou sadu výběrů ve složce Sady výběrů. Odebírání výběrů ze sad výběrů: Ve stromu FeatureManageru rozbalte položku Sady výběrů a sadu výběrů, kterou chcete upravit. Klepněte pravým tlačítkem na výběr, který chcete odebrat a poté klepněte na příkaz Odebrat ze sady výběrů. Postup odebírání sad výběrů ze složky Sady výběrů : Rozbalte položku Sady výběrů. Klepněte pravým tlačítkem na sadu výběrů a poté klepněte na příkaz Odebrat sadu výběrů. Nastavení více kód jako řízené Když vyberete více kót, volba Řízená v kontextové nabídce umožňuje tyto kóty nastavit jako řízené. V předchozích verzích softwaru SOLIDWORKS jste více kót mohli nastavit jako řízené pouze prostřednictvím záložky Jiné v PropertyManageru Kóta. 26

27 Uživatelské rozhraní Vylepšení kontextové nabídky Po klepnutí pravým tlačítkem do skici se zobrazují zjednodušené kontextové nabídky. Zmenšuje se tak složitost nabídky, ale stále zůstává zachovaný přístup ke všem volbám, které byly dříve dostupné. Když upravujete skici a entity skic: Do kontextové nabídky byly přidány plovoucí nabídky. Méně často používané příkazy byly přesunuty do dlouhé formy kontextových nabídek, která se zobrazí, když klepnete na ikonu ve spodní části nabídky. Chcete-li tyto příkazy vrátit do kratší formy nabídky, můžete nabídky přizpůsobit. CommandManager Doplňkové moduly SOLIDWORKS Ve verzi SOLIDWORKS 2015 nahrazuje CommandManager Doplňkové moduly starší CommandManager Produkty Office, známý z předchozích verzí SOLIDWORKS. V CommandManageru Doplňkové moduly SOLIDWORKS jsou k dispozici následující produkty z CommandManageru Produkty Office: CircuitWorks PhotoView 360 ScanTo3D SOLIDWORKS Motion SOLIDWORKS Routing SOLIDWORKS Simulation SOLIDWORKS Toolbox TolAnalyst CommandManager Doplňkové moduly SOLIDWORKS dále nabízí: 27

28 Uživatelské rozhraní SOLIDWORKS Flow Simulation SOLIDWORKS Plastics SOLIDWORKS Inspection (novinka ve verzi SOLIDWORKS 2015) Zobrazení průměru válce na stavovém řádku Chcete-li rychle zobrazit průměr válce, vybere ho a podívejte se na průměr ve stavovém řádku. Přepínání z modelů na výkresy K rychlému přepnutí z dílu nebo sestavy na související výkres můžete použít příkaz Otevřít výkres v kontextových nabídkách a kontextových panelech nástrojů. Pokud pro model existuje více než jeden otevřený a neuložený výkres, umožní vám dialogové okno zobrazit prohlížeč Otevřené dokumenty, kde lze vybrat výkres k aktivaci. Modifikace nabídky Nástroje Nabídka Nástroje nově obsahuje některé nabídky doplňkových modulů. Zároveň seskupuje produkty Xpress a aplikace SOLIDWORKS a usnadňuje tak přístup k nim. Doplňkové moduly Některé doplňkové moduly, ke kterým se v předchozích verzích SOLIDWORKS přistupovalo z hlavní nabídky, se nyní používají z nabídky Nástroje. Týká se to následujících doplňků: CircuitWorks Vyznačení trasy SOLIDWORKS Plastics Toolbox 28

29 Uživatelské rozhraní Doplňkové moduly třetích stran, ke kterým se v předchozích verzích SOLIDWORKS přistupovalo z hlavní nabídky, jsou nyní také přesunuty do nabídky Nástroje. Jakékoli nové doplňkové moduly třetích stran, které se pokusí vytvořit nabídku v hlavní nabídce, se umístí do nabídky Nástroje. Produkty Xpress Mezi produkty přesunuté do nabídky Nástroje > Produkty Xpress patří: DriveWorksXpress SimulationXpress FloXpress SustainabilityXpress DFMXpress Aplikace SOLIDWORKS Mezi produkty přesunuté do nabídky Nástroje > Aplikace SOLIDWORKS patří: Průzkumník SOLIDWORKS Part Reviewer Costing Sustainability Vizualizační nástroj pro reference Chcete-li si rychle prohlédnout závislosti některého prvku, můžete si grafické vztahy mezi položkami zobrazit ve stromu FeatureManager. Funkce Dynamická vizualizace referencí vám ukáže vzájemné vztahy mezi položkami ve stromu FeatureManager. Když ve stromu FeatureManager přesunete kurzor nad některý prvek s referencemi, zobrazí se šipka, která ukáže na vztahy. Pokud prvek není rozbalen a referenci tak nelze zobrazit, šipka ukáže na prvek obsahující referenci a vlastní reference se zobrazí v textovém poli vpravo od šipky. Všechny reference jsou viditelné Jedna reference je skrytá 29

30 Uživatelské rozhraní Chcete-li funkci Dynamická vizualizace referencí zapnout, klepněte ve stromu FeatureManager pravým tlačítkem na první položku (díl nebo sestavu) a vyberte možnost Zobrazení stromu > Zobrazit dynamickou vizualizaci referencí. 30

31 3 Základy SOLIDWORKS Tato kapitola obsahuje následující témata: 2D Emulátor 32bitové operační systémy Doby načítání doplňkových modulů Aplikační programové rozhraní Výkon při práci s rovnicemi Určení verze souboru Použití zón průniku v řezech Otevření modelu na pozici V archivech Pack and Go přibyly soubory Flow Simulation Křivost povrchu Vylepšení panelu úloh Náhled Voliče pohledů 2D Emulátor Software SOLIDWORKS už nepodporuje doplňkový modul 2D Emulator. 32bitové operační systémy Software SOLIDWORKS už nepodporuje 32bitové operační systémy, s výjimkou klientů Enterprise PDM Editor Contributor a Viewer. Doby načítání doplňkových modulů Dialogové okno Doplňkové moduly zobrazuje dobu potřebnou k načtení doplňkových modulů při posledním spuštění softwaru SOLIDWORKS. Tato informace je užitečná, když se rozhodujete, zda se mají určité doplňkové moduly načíst při spuštění softwaru. Klepněte na Nástroje > Doplňkové moduly a pro každý doplňkový modul uvidíte Dobu posledního načítání. Aplikační programové rozhraní Nejaktuálnější informace viz Poznámky k verzi nápovědy pro rozhraní API programu SOLIDWORKS Aplikace SOLIDWORKS 2015 nabízí tyto možnosti: 31

32 Základy SOLIDWORKS Přístup k rozhraní ISafeArrayUtility. Přístup k prostředím. Vložení prvku pole řízeného tabulkou. Načtení nebo nastavení prvků pole. Specifikace posunutí při vložení prvku lineárního pole. Načtení nebo nastavení upřesňujících vlastností slunečního světla, načtení délky dne pro aktuální slunečního světlo a aktualizace slunečního světla. Načtení nebo nastavení součástí a transformací pro interference. Zadání více možností při tisku dokumentu. Načtení nebo nastavení způsobu nahrazení součástí, když v kusovníku chybí položky. Načtení nebo nastavení stavů zobrazení, ve kterých je použit zadaný vzhled, načtení vzhledů použitých v zadaných stavech zobrazení a zjištění, zda model, součást, plocha, tělo nebo prvek má vzhled. Vytvoření a přístup k místním polím řízeným křivkou a skicou. Načtení typu tabulky přířezů složky těla. Určení více možností při zrcadlení součástí v sestavě. Přidání vazby šířky do sestavy. Určení, zda se má při tisku dokumentu výkresu vytisknout stanovená hladina. Načtení složky prvku. Přesun prvku do jiného místa ve stromu FeatureManageru dílu nebo sestavy. Určení, zda se při přesunu rolety zmrazení mají odemknout konfigurace. Načtení nebo nastavení volby, zda se mají na dílech, které mají neaktuální zmrazené prvky, zobrazit indikátory obnovení. Získání všech těl vyplývajících z rozdělení dílu. Modifikace prvku rozděleného těla při změně jeho rozdělených těl. Určení více možností při úpravách vazby v sestavě. Načtení nebo nastavení volby, zda se má při tisku výkresu ve vysoké kvalitě změnit měřítko hran konceptu. Určení typu zaokrouhlení desetinných míst při zobrazování kót. Podpora protínajících se prvků. Podpora extrahování informací Scanto3D. Určení, zda se mají ve vícetělovém dílu zachovat nebo odstranit těla. Přístup k 3D pohledům v dílech a sestavách. Načtení pozice položky nabídky v pruhu nabídek SOLIDWORKS. Rozdělení úseku skici na stejnoměrně rozmístěné úseky skici nebo body. Načtení zobrazeného objektu kóty pro určenou vlastnost pole nebo vazbu skici. Rozdělení úseků skici, které definují cestu těla konstrukčního prvku. Zadání více vlastností při tvorbě vyztužení svařování. Zadání více vlastností při tvorbě zakončení konstrukčního prvku. Přístup k asymetrickým zaoblením. Zadání více vlastností při tvorbě kosmetických závitů. Modifikace šroubovicových prvků s proměnným stoupáním. Výkon při práci s rovnicemi Došlo ke zlepšení výkonu při řešení rovnic zejména v případech, kdy jsou rovnice v soustavě vzájemně závislé. Viz. Rovnice v sestavách. 32

33 Základy SOLIDWORKS Určení verze souboru Verzi programu SOLIDWORKS, ve které byl soubor naposledy uložen, můžete určit přímo z programu, z aplikace SOLIDWORKS Explorer, ze softwaru Enterprise PDM a z Průzkumníka Windows. Přístup k verzi souboru získáte v aplikaci SOLIDWORKS Explorer, ve vlastnostech souboru Enterprise PDM a pomocí možnosti Vlastnosti > souboru v otevřeném dokumentu SOLIDWORKS. Verze je rovněž viditelná v podokně Podrobnosti v Průzkumníkovi Windows, když vyberete dokument SOLIDWORKS. Použití zón průniku v řezech V modelu můžete vytvářet řezy odříznutím několika ploch. Tyto plochy jsou definovány pomocí zón průniku. Když vyberete roviny nebo plochy řezu, je vymezovací rámeček vašich výběrů zónou průniku. Zóny průniku můžete použít k vytvoření řezů několika ploch modelu. Použití zón průniku v řezech: Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\ intersection_zones\gearbox.sldasm. Klepněte na nabídku Řez > Řez. (panel nástrojů Zobrazit) nebo na Zobrazit > Zobrazení V PropertyManageru v části Metoda řezu zvolte Zonal (zonální). Pod položkou Řez 1: a) Klepněte na Přední rovinu. b) Pro Vzdálenost odsazení zadejte 0. c) Zvolte možnosti Zobrazit uzavření řezu a Pouze grafický řez. Pod položkou Řez 2: a) Klepněte na tlačítko Horní rovina. b) Pro Vzdálenost odsazení zadejte 0. Pod položkou Řez 3: a) Klepněte na tlačítko Pravá rovina. b) Pro Vzdálenost odsazení zadejte 0. Pod položkou Metoda řezu klepněte na Intersection Zones (zóny průniku). V grafické ploše se zobrazí stínované zóny průniku. Vyberte v grafické ploše zobrazenou levou dolní a pravou horní zónu průniku. 33

34 Základy SOLIDWORKS Klepněte na. 34

35 Základy SOLIDWORKS Změňte orientaci pohledu na Přední (Ctrl + 1). Přibližte zobrazenou oblast a všimněte si jediného bodu kontaktu na ose hřídele. Stiskněte klávesu F nebo klepněte na tlačítko Zoom na všechno. 35

36 Základy SOLIDWORKS V otevřené grafické ploše klepněte pravým tlačítkem a poté klepněte na Vlastnosti řezu. V PropertyManageru zrušte zaškrtnutí políčka Pouze grafický řez. Klepněte na. V dialogovém okně úloh zvolte Automaticky vyřešit problém a vytvořit řez. Změňte orientaci pohledu na Přední (Ctrl + 1). Přibližte zobrazenou oblast a všimněte si, že jediný bod kontaktu na ose hřídele už neexistuje. Roviny řezu, jež tvoří řez, byly mírně posunuty, aby se odstranil jediný bod kontaktu, který způsoboval chybu geometrie o nulové tloušťce. 36

37 Základy SOLIDWORKS Otevření modelu na pozici Když otevřete díl nebo podsestavu ze sestavy nebo dokumentu výkresu, můžete otevřít model ve stejném umístění pohledu a orientaci, jako je zobrazen v sestavě nebo v dokumentu výkresu. Proveďte jednu z následujících operací: Chcete-li ve výkresu otevřít model na pozici, klepněte ve stromu FeatureManager nebo v grafické ploše pravým tlačítkem na díl nebo podsestavu a z kontextového panelu nástrojů vyberte možnost Otevřít sestavu na pozici nebo Otevřít díl na pozici. Chcete-li otevřít model na pozici v sestavě, klepněte ve stromu FeatureManager nebo v grafické ploše levým nebo pravým tlačítkem na díl nebo podsestavu a z kontextového panelu nástrojů vyberte možnost Otevřít sestavu na pozici nebo Otevřít díl na pozici. V archivech Pack and Go přibyly soubory Flow Simulation Do archivů Pack and Go nyní můžete přidávat soubory z aplikace SOLIDWORKS Flow Simulation. Tato možnost vám při vybírání souborů pro archivy Pack and Go dovoluje zahrnout více typů souborů simulací. Křivost povrchu Na povrchu modelů můžete zobrazit křivost, která vám pomůže analyzovat spojení a přechody sousedních povrchů. Nástroj Křivost povrchu vyhodnocuje kvalitu a hladkost zakřivení. Graficky znázorní křivky mapování U a V napříč hranicemi ploch. Nástroj vyhledává omezení křivosti a rozšiřuje křivost přes sousední plochy. Délka každého zubu na vrcholu hřebenu odpovídá míře křivosti v daném bodě. Zuby jsou kolmé k povrchu. Klepněte na Zobrazit > Zobrazení > Křivost povrchu nebo na správce PropertyManager Záplata plochy, Táhnout po křivce, Spojit profily a Hraniční plocha. Zobrazení hodnot křivosti povrchu Nástroj Křivost povrchu ukazuje hodnoty křivosti na různých místech na povrchu modelu. Hodnoty křivosti povrchu si zobrazíte takto: Otevřete soubor instalační_adresář\samples\whatsnew\parts\scanner.sldprt. Vraťte model zpět do bodu Controls-Split Line (Ovládací prvky rozdělovací křivka). Vyberte plochu podle obrázku. 37

38 Základy SOLIDWORKS Klikněte na nabídku Zobrazení > Zobrazit > Křivost povrchů. Hodnoty ukazují hladké přechody mezi sousedními plochami. Klepněte na. Hodnoty se zobrazí na povrchu a můžete je dále upravovat. Chcete-li zobrazení hodnot křivosti zrušit, klikněte na nabídku Zobrazení > Zobrazit > Křivost povrchu. Práce s dynamickou křivostí povrchů Nyní můžete vkládat hodnoty křivosti do modelu přesněji pomocí ukazatele. Klikněte na nabídku Zobrazení > Zobrazit > Křivost povrchů. V PropertyManageru vyberte v nastavení Možnosti možnost Dynamická. Přejíždějte ukazatelem myši podél plochy. Budou se zobrazovat hodnoty křivosti. 38

39 Základy SOLIDWORKS Klikněte přibližně do zobrazené oblasti. Hodnoty křivosti zůstanou zobrazené, dokud nezavřete PropertyManager. 39

40 Základy SOLIDWORKS Hodnoty křivosti můžete přesouvat tak, že přetáhnete daný vrchol. Klepněte na. Zobrazení hodnot křivosti povrchu pomocí PropertyManageru Kromě nástroje Křivost povrchu můžete nyní zobrazit hodnoty křivosti i pomocí PropertyManagerů. Vraťte model zpět do bodu ControlsCornerFill-Surface-Fill3. Vyberte zobrazenou plochu a klikněte na příkaz Upravit prvek. 40

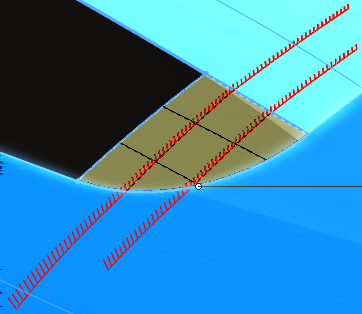

41 Základy SOLIDWORKS V PropertyManageru v nastavení Zobrazení křivosti vyberte možnost Křivost povrchu a zaškrtněte Směr č. 1. Zrušte zaškrtnutí možnosti Směr č. 2. Nastavte Měřítko na 40. Hodnoty ukazují hladké přechody mezi sousedními plochami. Vylepšení panelu úloh Tlačítka zpět a vpřed K navigaci ve složkách můžete použít tlačítka Zpět a Vpřed, která se nacházejí na záložce Design Library a na záložkách Vzhled, Scény a Nálepky panelu úloh. Aktivace nastavení nástroje Toolbox Dialogové okno Toolbox Přizpůsobit hardware můžete otevřít přímo ze záložky Design Library na panelu úloh. Na záložce Design Library na panelu úloh klepněte na možnost Konfigurovat Toolbox. Náhled Voliče pohledů Pokud pomocí Voliče pohledů upravíte orientaci modelu, zobrazí se aktuální orientace modelu, ale nezmění se. Díky tomu je snazší provést změnu na požadovanou orientaci modelu. Náhled si navíc můžete prohlížet tažením ukazatele přes rovinu Voliče pohledů. Volič pohledů spustíte tak, že stisknete kombinaci kláves Ctrl + mezerník nebo na panelu nástrojů Průhledné zobrazení klepnete v plovoucí nabídce Orientace pohledu na možnost Volič pohledů. Okno náhledu se při přejíždění ukazatelem mezi různými rovinami aktualizuje. Pokud je pohled standardním pohledem, v levém horním rohu okna náhledu se zobrazí jeho název. 41

42 Základy SOLIDWORKS Roviny, které jsou zakryté, protože jsou v zadní části modelu, se rozkládají ze středu Voliče pohledů, aby je šlo snáze vybrat bez nutnosti otáčení modelu. Na následujícím obrázku je vyobrazen vybraný pravý panel a rozložený spodní, levý a zadní panel. Když otáčíte pohled pomocí prostředního tlačítka myši, pozice rovin se dynamicky aktualizují, takže stále můžete vybírat zakryté roviny. 42

43 4 Instalace Tato kapitola obsahuje následující témata: Změna licencování u programu Enterprise PDM SOLIDWORKS Inspection Aplikace SOLIDWORKS Sustainability byla přidána do verze SOLIDWORKS Premium Podpora více disků DVD Změna licencování u programu Enterprise PDM Software Enterprise PDM nyní pro licencování využívá aplikaci SolidNetWork License Manager. Viz příručky Průvodce instalací a správou SOLIDWORKS Enterprise PDM a SOLIDWORKS. SOLIDWORKS Inspection Nástroj SOLIDWORKS můžete nainstalovat z Manažera instalací. Software SOLIDWORKS Inspection můžete také přidat do administrativní kopie. Viz Průvodce instalací a správou a SOLIDWORKS. Aplikace SOLIDWORKS Sustainability byla přidána do verze SOLIDWORKS Premium Aplikace SOLIDWORKS Sustainability je nyní součástí sady produktů SOLIDWORKS Premium. Vlastníte-li software SOLIDWORKS Premium, můžete používat veškeré nástroje aplikace Sustainability, počínaje verzí SOLIDWORKS Abyste mohli s produktem pracovat, nemusíte nic instalovat. Viz Nápovědu SOLIDWORKS: Produkty Sustainability. Podpora více disků DVD Nabídka produktů SOLIDWORKS 2015 se rozšířila na 2 disky DVD, aby byla zajištěna podpora 64bitové instalace. Když zahájíte instalaci, začnete vložením disku 1 nebo 2. Manažer instalací vás podle potřeby vyzve ke vložení druhého disku. 43

44 Instalace Pokud jste při instalaci použili oba disky DVD, použijete oba disky DVD také při modifikaci nebo opravě. 44

45 5 Sestavy Tato kapitola obsahuje následující témata: Řetězové pole Dialogové okno Potvrdit odstranění Odstranění podsestav a součástí podsestav Úprava hodnot pro vazby s omezením na grafické ploše Lepší výkon při skrývání a zobrazování součástí Rovnice v sestavách Výběr podle pohledu Rozložené pohledy Vytváření a rozpouštění podsestav Kontrola přesahů Izolovat součásti Vazby Funkce Přesunout plochu v sestavách Přehled Otevřené vytvořený při otevírání sestavy Dočasné upevnění součástí pro omezení dynamického pohybu Otočení vložené součásti v sestavě Uložení instancí součástí do nových souborů Rychlé zahrnutí v nabídce SpeedPak může vyloučit interní součásti Treehouse Řetězové pole Máte možnost vytvořit pole součástí podél otevřené nebo uzavřené smyčky a simulovat tak válečkové řetězy, převodové řetězy a součásti převodů. Existují tři typy řetězových polí: 45

46 Sestavy Vzdálenost Rozestup článků Spojené články Vytvoření řetězového pole s rozestupem článků Chcete-li vytvořit řetězové pole s rozestupem článků, postupujte takto: Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\ chain_pattern\distance Linkage.sldasm. Klikněte na nabídku Vložit > Pole součástí > Řetězové pole nebo na ikonu Pole součástí řetězce (panel nástrojů Sestava). V PropertyManageru klikněte v nastavení Metoda rozteče na možnost Rozestup článků. V nabídce Trajektorie klikněte na možnost SelectionManager. V okně SelectionManager klikněte na možnost Zvolit uzavřenou smyčku v grafické ploše vyberte skicu uzavřeného profilu. a Nastavte Počet instancí na hodnotu 10. V části Skupina řetězu 1 v nastavení Součásti pro pole vyberte v grafické ploše nebo v plovoucím stromu FeatureManager položku Montážní základna <1>. Pro nastavení První článek trajektorie zvolte zobrazenou plochu. 46

47 Sestavy Pro nastavení Druhý článek trajektorie zvolte další zobrazenou plochu. V nastavení Typ zarovnání trasy v plovoucím stromu FeatureManager v položce Montážní základna <1> vyberte pravou rovinu. Klikněte pod položkou Skupina řetězu 1 na možnost Stejné odstupy. Klepněte na. Vytvoření řetězového pole se spojenými články Chcete-li vytvořit řetězové pole se spojenými články, postupujte takto: 47

48 Sestavy Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\ chain_pattern\connected Linkage.sldasm. Klikněte na nabídku Vložit > Pole součástí > Řetězové pole nebo na ikonu Pole součástí řetězce (panel nástrojů Sestava). Součásti nemají žádné vazby a můžete s nimi tedy volně pohybovat po celé grafické ploše. V PropertyManageru klikněte v nastavení Metoda rozteče na možnost Spojené články. V části Trajektorie v nastavení Trajektorie v plovoucím stromu FeatureManager v hlavní sestavě vyberte možnost Trajektorie. V části Skupina řetězu 1 v nastavení Součásti pro pole vyberte v grafické ploše nebo v plovoucím stromu FeatureManager položku Vnější článek řetězu 06B1<1>. V PropertyManageru zvolte pro nastavení První článek trajektorie plochu. zobrazenou Pro nastavení Druhý článek trajektorie zvolte další zobrazenou plochu. V nastavení Typ zarovnání trasy vyberte v plovoucím stromu FeatureManager pod položkou Vnější článek řetězu 06B1<1> možnost Symetricky. Ve správci PropertyManager vyberte možnost Skupina řetězu 2. V části Skupina řetězu 2 v nastavení Součásti pro pole vyberte v grafické ploše nebo v plovoucím stromu FeatureManager možnost Vnitřní článek řetězu 06B1<1>. Pro nastavení První článek trajektorie zvolte zobrazenou plochu. 48

49 Sestavy Pro nastavení Druhý článek trajektorie zvolte další zobrazenou plochu. V nastavení Typ zarovnání trasy vyberte v plovoucím stromu FeatureManager pod položkou Vnitřní článek řetězu 06B1<1> možnost Symetricky. V nastavení Trajektorie vyberte možnost Trajektorie vyplnění. Software vypočítá počet instancí nutný pro vyplnění trajektorie řetězu. Klepněte na. Když přetáhnete některý z článků, bude se řetěz pohybovat. Dialogové okno Potvrdit odstranění Pro sestavy lze nastavit, aby v okamžiku odstranění nadřazené položky nedocházelo k automatickému odstranění i podřazených položek. Když odstraňujete nadřazený prvek nebo součást, která má potomka nebo vnořené prvky, je možné vybrat, které prvky v sestavě odstranit. Pomocí dialogového okna Potvrdit odstranění můžete selektivně odstranit potomka a vnořené prvky. U prvků, které 49

50 Sestavy zachováte, se mohou ve stromě návrhu FeatureManager zobrazit varování nebo chybové zprávy. Všechny chyby je nutné vyřešit ručně. Selektivní odstranění položek v sestavě Postup při odstranění podřízených nebo absorbovaných prvků: V sestavě ve stromu FeatureManager klepněte pravým tlačítkem na rodičovský prvek nebo součást, které mají podřízené nebo absorbované prvky, a vyberte Odstranit. V dialogovém okně Potvrdit odstranění klepněte na Upřesňující. Vyberte nebo zrušte výběr podřízených nebo absorbovaných prvků. Klepnutím na Ano odstraníte vybrané prvky. Pokud se ve stromu FeatureManager objeví zprávy o chybách nebo upozornění, musíte je vyřešit ručně. Odstranění podsestav a součástí podsestav Když odstraníte součást z podsestavy, můžete odstranit pouze součást nebo celou podsestavu. Odstranění součásti z podsestavy: V sestavě s podsestavou vyberte ve stromu FeatureManageru požadovanou součást podsestavy a stiskněte klávesu Delete. V dialogovém okně vyberte možnost Odstranit podsestavu nebo Odstranit pouze vybrané součásti. V dialogovém okně Potvrdit odstranění zkontrolujte součást a závislé položky k odstranění a klepněte na Ano. Úprava hodnot pro vazby s omezením na grafické ploše U vazeb vzdáleností a úhlů můžete zobrazit a upravit hodnoty minima a maxima v dialogových oknech Upravit kóty. Zlepšují se tak běžné pracovní postupy při strojovém návrhu. 50

51 Sestavy Lepší výkon při skrývání a zobrazování součástí Došlo k vylepšení výkonu při skrývání a zobrazování součástí ve velkých sestavách v případech, kdy vyberte velké množství součástí nebo kdy je již velké množství součástí skryto. Rovnice v sestavách Došlo ke zlepšení výkonu při vytváření odkazů rovnice mezi součástmi sestav. Syntaxe rovnic pro odkazy mezi součástmi sestav je jednodušší a více konzistentní. Syntaxe se nahraje automaticky při vybírání kót, prvků a globálních proměnných ve stromu FeatureManager, v grafické ploše, ve vlastnostech souboru nebo v okně Rovnice. Stávající rovnice, u kterých tato syntaxe není dodržena, jsou označeny jako chybné, protože vedou k nekonzistentním výsledkům. Syntaxi v těchto rovnicích je nutno upravit. V následujícím příkladu je A1 podsestavou sestavy A2 obsahující díly P1 a P2: GV1 a GV2 jsou globální proměnné v dokumentech. Použijte následující syntaxi: Upravit cíl A2 A2 A2 A1 A1 A1 P1 P1 P1 P1 Odkaz na A2 A1 P1 A2 A1 P1 A2 A1 P1 P2 Syntaxe GV1 = GV2 GV1 = GV2@A1<1>.Assembly GV1 = GV2@P1<1>.Part@A1<1>.Assembly GV1 = GV2@A2.Assembly GV1 = GV2 GV1 = GV2@P1<1>.Part GV1 = GV2@A2.Assembly GV1 = GV2@A1<1>.Assembly GV1 = GV2 GV1 = GV2@P2<1>.Part@A1<1>.Assembly Výběr podle pohledu Můžete vybrat všechny součásti sestavy viditelné ve standardním nebo aktuálním pohledu. 51

52 Sestavy V okně Vybrat podle pohledů můžete vybrat až tři pohledy. Chcete-li vybrat součásti podle pohledu, postupujte takto: Klikněte na šipku dolů vedle položky Vybrat a vyberte možnost Vybrat podle pohledů. V okně Vybrat součásti podle pohledu vyberte jeden nebo více pohledů. Tím vyberete součásti viditelné ve vybraných pohledech. Rozložené pohledy Radiální rozložení K dispozici v SOLIDWORKS Professional a SOLIDWORKS Premium. V jediném kroku můžete rozložit součásti radiálně nebo válcově zarovnané kolem osy. Můžete také provést radiální rozložení divergencí podél osy. Postup pro radiální rozložení součástí kolem osy: V dokumentu sestavy klepněte na nástroj Rozložený pohled (panel nástrojů pro sestavy) nebo na položku Vložit > Rozložený pohled. Ve správci PropertyManager Rozložit v části Typ kroku rozložení klepněte na možnost Radiální krok. 52

53 Sestavy V Nastaveních vyberte součást, která se má rozložit. V grafické ploše přetáhněte manipulátor a uvolněte jej. Klepněte na. Inteligentní automatické uspořádání v rozložených pohledech Při automatickém uspořádání součástí v rozloženém pohledu můžete přetáhnout všechny součásti zároveň. Součásti v téže rovině zůstanou při rozložení rovnoběžné. Model obsahuje sady součástí, které leží v téže vodorovné rovině. Při svislém rozložení s automatickým upořádáním zůstanou tyto součásti rovnoběžné. 53

54 Sestavy Chcete-li vytvořit lineárně rozložený pohled s automaticky uspořádanými součástmi, postupujte takto: Otevřete sestavu, vyberte v grafické ploše nebo ve stromu FeatureManager součásti, které chcete rozložit, a klikněte na možnost Rozložený pohled. V PropertyManageru vyberte možnost Při přetažení automaticky uspořádat součásti. Ovladačem v grafické ploše přesuňte všechny součásti. Když ovladač uvolníte, zobrazí se další ovladače pro přesunutí jednotlivých součástí nebo skupin součástí. Dále můžete pomocí posuvníku Upravit mezery mezi součástmi řetězce v PropertyManageru znovu upravit vzdálenost mezi součástmi. Vytváření a rozpouštění podsestav V grafické ploše nebo ve stromu FeatureManager můžete vytvořit nebo rozpustit podsestavu, která obsahuje potlačené součásti. Když podsestavu rozpustíte, součásti zůstanou ve stromu FeatureManager ve stejné pozici; složky a podsložky zůstanou zachovány. Dále můžete: Vybrat a rozpustit více podsestav. Vrátit zpět akci rozpuštění. Vytvořit novou podsestavu klepnutím pravým tlačítkem na složku ve stromu FeatureManager a výběrem možnosti Vytvořit novou podsestavu. Kontrola přesahů Velikosti přesahů, které jsou menší než vybraná hodnota, můžete ignorovat. Můžete také setřídit seznam výsledků. Chcete-li ignorovat přesahy, které jsou menší než vybraná hodnota: V dokumentu sestavy klepněte na Nástroje > Kontrola přesahů. V PropertyManageru v části Vybrané součásti klepněte na Vypočítat. Rozbalí se seznam Výsledky. Volitelně můžete v seznamu Výsledky klepnout pravým tlačítkem na hodnotu a zvolit Seřadit od největší po nejmenší nebo Seřadit od nejmenší po největší. V seznamu Výsledky klepněte pravým tlačítkem na hodnotu a zvolte Ignorovat všechny menší než. Klepněte na. Izolovat součásti Součásti můžete izolovat během jejich upravování v kontextu sestavy. Funkci lze použít i u vícetělových dílů a podsestav. 54

55 Sestavy Izolování upravovaných součástí v kontextu sestavy: V sestavě klepněte pravým tlačítkem na díl a vyberte možnost Upravit díl nebo Upravit sestavu. Klepněte pravým tlačítkem na součást a vyberte možnost Izolovat. Tím dojde ke skrytí všech ostatních součástí. Můžete izolovat i součásti, které sdílejí vazbu. Klepněte pravým tlačítkem na danou vazbu se stromu FeatureManager a vyberte možnost Izolovat. Vazby Úhlové vazby Přidáním referenčního směru můžete pomoci tomu, aby se úhlové vazby neočekávaně nepřevrátily. Definice vazby se tak stane robustnější a předvídatelnější. Postup při definování vazby a umístění kóty: Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\angle_mate\ angle_case1.sldasm. Klepněte na ikonu Vazba (panel nástrojů pro sestavy) nebo na Vložit > Vazba. Ve správci PropertyManager Vazba v části Standardní vazby klepněte na Úhel. V části Výběry vazeb vyberte hrany zobrazené pro Entity pro vazbu. V části Výběry vazeb proveďte jednu z následujících operací: V Referenční entitě vyberte zobrazenou osu. 55

56 Sestavy Klepněte na Automatická výplň referenční entity. Pomocí voliče kóty nastavte orientaci úhlu, která bude řídit hodnotu kóty. Klepněte v libovolném kvadrantu ve voliči kóty a umístěte kótu. Viz Nápovědu SOLIDWORKS: Referenční entita pro úhlové vazby. Kopírování s vazbami Byla provedena vylepšení správce PropertyManager Kopírovat s vazbami: Funkce Kopírovat s vazbami nyní podporuje vazby šířky a symetrické vazby. Pro zjednodušení práce je správce PropertyManager rozdělen do dvou stránek. Na první stránce uživatel vybere součást, na druhé pak určí, které vazby se budou kopírovat. Při vytváření kopie součásti můžete zopakovat všechny vazby. Hromadné nahrazení chybějících referencí vazeb Můžete hromadně nahradit všechny chybějící reference vazeb v chybných vazbách. Když opravujete vazbu s chybějící referencí, zobrazí se dialogové okno s výzvou k opravení ostatních vazeb se stejnou chybějící referencí. 56

57 Sestavy Vazby v konfiguracích Když upravujete vazbu vzdálenosti nebo úhlu, můžete si ve správci PropertyManager Vazba nastavit, ve kterých konfiguracích bude tato vazba použita. Vazba středu profilu Vazba na střed automaticky zarovná vzájemně středy běžných typů součástí, jako jsou obdélníkové a válcové profily a plně tyto součásti definuje. Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\ profile_center_mate\profile_center.sldasm. Klepněte na ikonu Vazba (panel nástrojů pro sestavy) nebo na Vložit > Vazba. V PropertyManageru v části Upřesňující vazby klepněte na Střed profilu. Zvolte pro Entity pro vazbu zobrazené plochy. Součásti se zarovnají. V nabídce Zarovnání vazeb klepněte na Opačné. 57

58 Sestavy Součást otočíte tak, že v Orientace klepnete na Po směru hodinových ručiček. Klepněte na. Daný PropertyManager zůstane otevřen. V nabídce Upřesňující vazby klepněte na Střed profilu. Zvolte pro Entity pro vazbu zobrazené plochy. 58

59 Sestavy Součásti se zarovnají. V části Vzdálenost odsazení zadejte 2,5 a vyberte Obrátit kótu. Ve správci PropertyManager vyberte položku Uzamknout rotaci, aby se součásti nemohly otáčet. Klepněte na. Dalším klepnutím na zavřete PropertyManager. Viz Nápovědu SOLIDWORKS: Vazba středu profilu. Symetrické vazby U symetrických vazeb se změnil pracovní postup. Nejprve je nutno vybrat rovinu symetrie a teprve poté odkazy sestav. Pokud chcete vytvořit symetrickou vazbu, můžete předvybrat rovinu souměrnosti a pak klepnout na Vazba (Panel nástrojů pro sestavy) nebo Vložit > vazbu. Vazby šířky Můžete si nastavit geometrii, která bude řídit omezení vazeb šířky. Nebudete tak muset vkládat číselné hodnoty. Když vytvoříte vazbu šířky, můžete její omezení definovat pomocí následujících možností: 59

60 Sestavy Střed Free Kóta Procenta Vazba šířky vycentruje jazýček s šířkou drážky. Jedná se o stejnou funkci jako v předchozích verzích aplikace. Součásti se mohou volně pohybovat v rámci limitů vybraných ploch nebo rovin vzhledem k součástem. Nastaví vzdálenost nebo úhlovou kótu od jedné sady výběru k nejbližší protilehlé sadě výběru rovin nebo ploch. Nastaví vzdálenost nebo úhlovou kótu s procentuální hodnotou od jedné sady výběru ke středu protilehlé sady výběru. Tyto možnosti nastavíte v nabídce Vazba (panel nástrojů pro sestavy) nebo Vložit > Vazba. Ve správci PropertyManager klepněte v nabídce Upřesňující vazby na možnost Šířka a nastavte možnosti. Viz Nápovědu SOLIDWORKS: Vazby šířky. Vytvoření volné vazby šířky Chcete-li použít možnosti vazby šířky, postupujte takto: Otevřete soubor instalační_adresář\samples\whatsnew\assemblies\linear_rail\ Linear Rail and Bearing.sldasm. Klikněte na ikonu Vazba (panel nástrojů Sestava) nebo na nabídku Vložit > Vazba. V PropertyManageru v části Upřesňující vazby klikněte na Šířka. V nastavení Výběry šířky vyberte obě rovnoběžné rovinné plochy součásti Blok. V nastavení Výběry záložky vyberte obě rovnoběžné rovinné plochy součásti Lišta. 60

61 Sestavy V nabídce Upřesňující vazby nastavte Omezení na možnost Volná. Klepněte na. Dalším klepnutím na zavřete PropertyManager. V grafické ploše přetáhněte součást Blok a podívejte se, zda je omezena plochami dílu Lišta. Vytvoření procentuální vazby šířky Chcete-li vytvořit procentuální vazbu šířky, postupujte takto: Ve stromu FeatureManager rozbalte položku Vazby, klikněte na položku Width1 (Šířka1) a vyberte příkaz Upravit prvek. V PropertyManageru v části Upřesňující vazby nastavte Omezení na možnost Procenta. Nastavte možnost Procenta vzdálenost od konce na hodnotu 70. Součást Rail (Lišta) se nyní může posouvat až do 70 % vzdálenosti mezi oběma záložkami. Klepněte na. Dalším klepnutím na zavřete PropertyManager. Funkce Přesunout plochu v sestavách Pomocí funkce Přesunout plochu můžete přesunout plochu součásti až k povrchu jiné součásti. Při úpravách dílu v kontextu sestavy klikněte na nabídku Vložit > Plocha > Přesunout. Pomocí ukončení Po plochu můžete plochu přesunout až k povrchu jiné součásti. Přehled Otevřené vytvořený při otevírání sestavy Pro otevírání sestav a výkresů sestav máte k dispozici tyto dvě možnosti. Volitelný časovač u otevřených dialogových oken U některých běžných dialogových oken můžete použít nastavitelný mechanizmus časovače, který je po určité době automaticky zavře. Tato možnost je užitečná zejména v případě, kdy otevíráte velkou sestavu, jejíž načtení trvá delší dobu, a během otevírání souborů aplikací SOLIDWORKS potřebujete provádět další úkoly. Mechanizmus časovače umožní pokračování úloh, aniž byste museli klepnout na tlačítko OK. 61

62 Sestavy Aktivace volitelného časovače: Klepněte na nabídku Nástroje > Možnosti > Možnosti systému > Zprávy/Chyby/Upozornění. Vyberte Potlačit dialogy referencí/aktualizací při otevírání sestav po: n sekund. Počet vteřin je možné nastavit. Klepněte na tlačítko OK. Tato volba doplní časovač k následujícím dialogovým oknům: Obnovit tento dokument Chybějící konfigurace součásti Toolbox (s možností automatického vytvoření nebo bez ní) Otevřít dokumenty s vnějšími odkazy Nelze najít soubor Soubor má neodpovídající interní ID Vyřešení součástí ve zjednodušených výkresech, pokud se liší jednotky Aktualizace listů výkresů, pokud jsou neaktuální Přehled Otevřené Když otevíráte sestavy a výkresy sestavy, přehled Otevřené shromáždí všechny zrušené výstrahy a chybová hlášení. Zobrazením přehledu Otevřené můžete lépe posoudit problémy, které se v sestavě vyskytují. Přehled je k dispozici pouze pro sestavy nebo výkresy sestav otevírané z disku. Přehled Otevřené obsahuje tyto položky: Upozornění a chybové zprávy, které jste zrušili klepnutím na možnost Znovu nezobrazovat, jejich platnost vypršela nebo měly pouze informativní hodnotu. Součásti, které se nepodařilo otevřít, spolu s uvedením cesty a důvodu, proč se načtení nepodařilo. Zobrazení přehledu Otevřené: Klepněte na AssemblyXpert (panel nástrojů Sestava) nebo na Nástroje > AssemblyXpert. V dialogovém okně AssemblyXpert klepněte v nabídce Přehled Otevřené na možnost Zobrazit tyto díly. Přehled si můžete zobrazit, vytisknout nebo zkopírovat nebo jej uložit jako seznam do souboru. Klepněte na možnost Návrat do AssemblyXperta. Dočasné upevnění součástí pro omezení dynamického pohybu Můžete dočasně upevnit nebo seskupit součásti nebo podsestavy a vyzkoušet pohyb nebo nastavení návrhu přímo ze sestavy nejvyšší úrovně. 62

63 Sestavy V sestavě klepněte na možnost Přesunout součást nebo Otočit součást (panel nástrojů pro sestavy) nebo na nabídku Nástroje > Součást > Přesunout nebo Nástroje > Součást > Otočit. Ve správci PropertyManager vyberte možnost Dočasná pevnost/skupina a nastavte požadované možnosti. Otočení vložené součásti v sestavě Když vložíte součást do sestavy pomocí Vložit součást správce PropertyManager, můžete snadno změnit její orientaci. Chcete-li změnit orientaci součásti, kterou jste vložili do sestavy, použijte některý z následujících postupů. Místní nabídka Před umístěním součásti klepněte pravým tlačítkem myši, aby se zobrazila místní nabídka. V kontextové nabídce vyberte: Otočit X o 90 stupňů Otočit Y o 90 stupňů Otočit Z o 90 stupňů Kontextový panel nástrojů otáčení V nástroji Vložit součást správce PropertyManager v Možnostech vyberte volbu Zobrazit kontextový panel nástrojů otáčení. Zadejte počet stupňů pro otáčení. Klepněte na, nebo. Klepnutím umístěte součást. Kontextový panel nástrojů otáčení můžete přetáhnout na požadované místo v grafické ploše. Panel nástrojů se zobrazí ve zvoleném umístění pro budoucí vložené součásti. 63

64 Sestavy Klávesa Tab Stisknutím klávesy Tab součást otočíte o 90 º, stisknutím kláves Shift+Tab ji otočíte o 90 º v naposled nastaveném směru. Uložení instancí součástí do nových souborů Instance součásti můžete ze sestavy uložit jako nový soubor. Sestava odkazuje na nový soubor pouze u těchto instancí. Další nevybrané instance součásti v sestavě budou stále odkazovat na původní soubor. Postup uložení instancí součásti do nového souboru: V sestavě v grafické ploše nebo stromu FeatureManager klepněte pravým tlačítkem na součást nebo podržte Ctrl a vyberte více součástí a pak klepněte na Změnit na nezávislý. V dialogovém okně potvrďte uložení součásti pod novým názvem tlačítkem OK. V dialogovém okně Uložit jako zadejte název souboru a klepněte na Uložit. Odkaz na součást se v sestavě vytvoří pro každou vybranou instanci. Instance součástí můžete uložit jako nové soubory pro virtuální součásti a součásti obálky. Instance polí součástí nemůžete uložit jako nový soubor. Rychlé zahrnutí v nabídce SpeedPak může vyloučit interní součásti Pokud v nabídce SpeedPak použijete posuvník Rychlé zahrnutí, mohou být automaticky vyloučeny interní součásti. U posuvníku Rychlé zahrnutí si také můžete určit standardní pohledy modelu, které obsáhnou pohledy rozložení u velkých modelů sestav. Nové možnosti výběru pohledu vám pomohou zrychlit vytváření, otevírání a ukládání souborů SpeedPak. Vyloučení interních součástí: V dokumentu sestavy klepněte na možnost ConfigurationManager. Ve správci ConfigurationManager klepněte pravým tlačítkem na existující konfiguraci a pak klepněte na Přidat SpeedPak. Ve správci PropertyManager SpeedPak vyberte v nabídce Rychlé zahrnutí možnost Jen vnější těla. Určení standardních pohledů modelu v nabídce Rychlé zahrnutí: V dokumentu sestavy klepněte na možnost ConfigurationManager. Ve správci ConfigurationManager klepněte pravým tlačítkem na existující konfiguraci a pak klepněte na Přidat SpeedPak. Ve správci PropertyManager SpeedPak vyberte v nabídce Rychlé zahrnutí možnost Vybrat pohledy a vyberte jeden nebo více směrů pohledu. 64

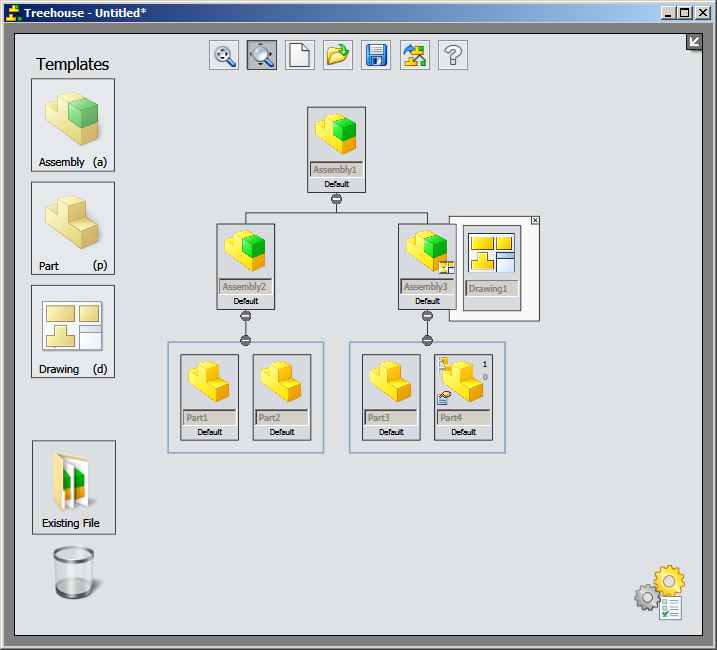

65 Sestavy Treehouse Pomocí nástroje Treehouse můžete v grafickém uživatelském rozhraní vytvářet strukturu souborů ještě předtím, než začnete sestavovat v aplikaci SOLIDWORKS modely. Nástroj Treehouse spustíte v systému Windows klepnutím na nabídku Start > SOLIDWORKS 2015 > Nástroje SOLIDWORKS > SOLIDWORKS Treehouse Chcete-li vytvořit strukturu souborů, přetáhněte do pracovního prostoru šablony. Poklepejte na uzel, abyste mohli upravit vlastnosti souboru. Vytvořenou strukturu souborů můžete exportovat do softwaru SOLIDWORKS. Existující soubory můžete do nástroje Treehouse přetáhnout také z Průzkumníka systému Windows a upravit je zde. 65

66 6 Administrativní panel CAD Tato kapitola obsahuje následující témata: Vylepšení ovládacího panelu Export ovládacího panelu do souborů Microsoft Excelu Vylepšení ovládacího panelu Nové funkce Administrativního panelu CAD: Sloupec Sériové číslo Tento sloupec pomáhá lépe sledovat počítače, které používají konkrétní sériové číslo. Sloupec Date Updated (Datum aktualizace) Tento sloupec pomáhá identifikovat počítače, které přestaly posílat data, protože byly odstaveny, nebo identifikovat změnu nastavení, která zastavila posílání dat zpětné vazby do ovládacího panelu. Export ovládacího panelu do souborů Microsoft Excelu Z Administrativního panelu CAD můžete stahovat data a vytvářet vlastní tabulky. Chcete-li data ovládacího panelu vyexportovat do souboru.xls, klepněte na panelu nástrojů ovládacího panelu, ve spodní části obrazovky, na Exportovat. Můžete si také stáhnout údaje relace pro konkrétní uživatele, abyste je mohli sdílet s místními prodejci. Chcete-li exportovat údaje relace, klepněte na záložce Detaily relace na Exportovat. 66

67 7 CircuitWorks K dispozici v aplikaci SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Zpráva při ukončení panelu a Indikátor průběhu sestavení SOLIDWORKS Výběr entit v náhledu CircuitWorks Podpora pro funkce formátu ProStep Aktualizace existujících desek CircuitWorks Zpráva při ukončení panelu a Indikátor průběhu sestavení SOLIDWORKS Při ukončování panelu CircuitWorks se zobrazí zpráva, která vám dává možnost uložit provedené změny. Při tvorbě dílu ECAD v softwaru SOLIDWORKS se na hlavním panelu systému Windows zobrazí grafický indikátor, který udává průběh sestavení. Pokud v panelech Vlastnosti součásti nebo Vlastnosti souboru v CircuitWorks změníte nějaký parametr a změny neuložíte, zobrazí se při ukončování panelu zpráva s výzvou k uložení nebo zrušení změn. Software vás také vyzve k uložení změn, když vyberete nějaký jiný objekt v grafické ploše. Při načítání dílu ECAD a jeho sestavování v SOLIDWORKS zobrazuje CircuitWorks informace o průběhu. Ikona SOLIDWORKS na hlavním panelu systému Windows se s tím, jak sestavení postupuje, zabarvuje zeleně. Výběr entit v náhledu CircuitWorks Můžete vybírat entity přímo v náhledu CircuitWorks. Výběr entity v náhledu: Zvýrazní položku ve stromu CircuitWorks. Aktualizuje zobrazení vlastností objektu, pokud jsou viditelné. Chcete-li použít možnosti náhledu výběru, proveďte jeden z následujících úkonů: Vyberte objekt tím, že na něj klepnete v náhledu. Objekt se ve stromu zvýrazní. 67

68 CircuitWorks Pokud je otevřené podokno Vlastnosti instance součásti, aktualizuje se, aby ukazoval detaily vybraného objektu. Výběr více objektů provedete jedním z následujících postupů: Při výběru stiskněte klávesu Ctrl. Přetáhněte rámeček výběru okolo objektů. Když vyberete objekt náhledu, zobrazí se v místní nabídce náhledu další ovládací prvky: Zoom na vybrané Vybrat jiný Filtrovat Odfiltrovat Properties Sestavit model Přiblíží náhled a nastaví zoom na vybraný objekt. Ukazatel změní podobu na a umožní vám přepínat mezi objekty podobného typu, které se překrývají. Obnoví vybraný objekt, který byl odfiltrován. Odfiltruje vybraný objekt. Objekt se v zobrazení stromu a obrázku náhledu ukáže jako nedostupný. Zobrazí panel Vlastnosti instance součásti pro vybraný objekt. Sestaví model dílu SOLIDWORKS pro součást, která obsahuje vybrané objekty. Příkaz Sestavit model není v místní nabídce k dispozici, pokud má zvolená součást několik instancí a je vybrána pouze jedna z nich. Podpora pro funkce formátu ProStep ProStep EDMD je formát ECAD-MCAD podporovaný modulem CircuitWorks. CircuitWorks podporuje následující funkce formátu ProStep: Použijete-li k vytvoření souboru ProStep EDMD pro program SOLIDWORKS funkci Sestavit model, aplikace CircuitWorks označí jednotlivé díry tak, že v softwaru SOLIDWORKS uloží jejich jedinečné ID. Při přesouvání děr v programu SOLIDWORKS pak uložená ID slouží k přesnému popisu přesunu v souboru ECAD. Když klepnete pravým tlačítkem na změnu ve stromu změn aplikace CircuitWorks a vyberete možnost Zobrazit zprávu, zobrazí se dialogové okno Zpráva EDMD. Toto dialogové okno obsahuje historii dané změny. Zahrnuje tabulku, která uvádí následující data: 68

69 CircuitWorks Základna Jednotlivé změny provedené v souboru, kdo je provedl a kdy. Poznámky ke změnám uvedené v odpovědích odeslaných z CircuitWorks do souboru ECAD. Nová sekce Informace EDMD na panelu Vlastnosti opravy zobrazuje podrobné informace o vybrané změně a odpovědi na ni v souboru ECAD. Typy souborů přidané v dialogovém okně Uložit jako umožňují ručně uložit základní soubory ProStep IDX a IDZ do programu ProStep verze 1.2, 2 a 3. Aktualizace existujících desek CircuitWorks Aplikace CircuitWorks vyhodnotí změny, které provedete u desek a určí, zda se má vytvořit nová tištěná deska plošného spoje, nebo aktualizovat ta stávající. Aplikace CircuitWorks aktualizuje existující desku, pokud změníte následující prvky: Schémata desky Jestliže změníte tvar schémat desky nebo počet výřezů, aplikace CircuitWorks nahradí příslušné prvky ve skice board_outline. Případných vazeb, které odkazují na horní nebo dolní plochu desky, se aktualizace nedotkne. Pokovené díry Změníte-li počet pokovených děr ve skice PTH, aplikace CircuitWorks nahradí prvky skici. Jestliže deska neobsahuje žádné pokovené díry, vytvoří aplikace CircuitWorks nový prvek pokovené díry PTH. Jestliže na původní desce díry byly, ale nová data je neobsahují, odebere aplikace CircuitWorks prvek PTH z modelu. Nekované díry Změníte-li počet nekovaných děr ve skice NPTH, aplikace CircuitWorks nahradí prvky skici. Jestliže deska neobsahuje žádné nekované díry, vytvoří aplikace CircuitWorks nový prvek NPTH. Jestliže na původní desce díry byly, ale nová data je neobsahují, odebere aplikace CircuitWorks prvek NPTH z modelu. Povolené a zakázané oblasti a schémata Upravíte-li povolené a zakázané oblasti, aplikace CircuitWorks odebere z modelu desky původní prvky povolených a zakázaných oblastí a znovu je vytvoří s novými parametry. Pokud změníte spoje, spoje via nebo další měděné prvky, zobrazí se zpráva, která vám umožní vybrat, zda má aplikace CircuitWorks obnovit díl SOLIDWORKS představující desku tak, že vytvoří nový soubor dílu s novým názvem dílu, nebo zda se má místo toho přepsat existující model. 69

70 8 SOLIDWORKS Composer Tato kapitola obsahuje následující témata: SOLIDWORKS Composer SOLIDWORKS Composer Player SOLIDWORKS Composer Sync SOLIDWORKS Composer Software SOLIDWORKS Composer urychluje tvorbu grafického obsahu ve 2D a ve 3D pro komunikaci o produktech a technické ilustrace. Dostupné jsou tyto produkty: SOLIDWORKS Composer SOLIDWORKS Composer Check SOLIDWORKS Composer Path Planning SOLIDWORKS Composer Player SOLIDWORKS Composer Player Pro SOLIDWORKS Composer Sync SOLIDWORKS Composer Enterprise Sync Rozšíření možností importu Do aplikací SOLIDWORKS Composer a SOLIDWORKS Composer Sync lze importovat následující formáty: ACIS R23 Pro/E Creo 2.0 SOLIDWORKS 2015 Správa hesel V okně pro zabezpečení dokumentu heslem bylo doplněno pole Potvrdit heslo pro vyšší bezpečnost. Najdete jej na stránce Zabezpečení v okně Vlastnosti dokumentu nebo Výchozí vlastnosti dokumentu. Hranice lomených čar V aplikacích SOLIDWORKS Composer a SOLIDWORKS Composer Player můžete definovat zadní hranici lomených čar. 70

71 SOLIDWORKS Composer U zadní hranice lomené čáry můžete nyní nastavit barvu, šířku, nepropustnost a typ podobně jako u přední hranice. Toto vylepšení tedy přináší WYSIWYG zobrazení v interaktivních 3D modelech a technických ilustracích. Rozšíření vlastností Je-li vybráno více činitelů, zobrazí se v podokně Vlastnosti celá řada vlastností, které původně nebyly při vícenásobném výběru činitelů k dispozici. jedná se o tyto vlastnosti: Barevné Plocha a objem Gradient pozadí, dynamický gradient pozadí, poměr stran při zveřejnění, barva při zveřejnění mimo klienta U sestavy (nejvyšší úroveň): Pro činitele: Pro pohled: Tyto vlastnosti jsou nyní k dispozici ve workshopu Styly. Můžete je ovládat prostřednictvím profilů stylů podobně jako ostatní vlastnosti. Režim vykreslování Režim vykreslování můžete nyní definovat jako vlastnost pohledu v rámci vlastností dokumentu nebo výchozích vlastností dokumentu. Definici můžete nastavit na stránce Pohled v okně Vlastnosti dokumentu nebo Výchozí vlastnosti dokumentu. Nejprve musíte vytvořit proměnnou prostředí DS_3DVC_OVERRIDE_RENDER_MODE a nastavit ji na hodnotu 1. Dosud bylo možné nastavit režim vykreslování pouze na záložce Vykreslit v pásu karet. Vyhledávání činitelů V podokně Hledat můžete nyní vyhledávat činitele podle vlastností Typ nebo Net GUID. Typ (Např. měření, štítky nebo geometrie). U vlastnosti Název třídy lze používat řetězcové operátory. Net GUID (nebo GUID) U vlastnosti Net GUID lze používat řetězcové operátory a běžné výrazy. 71

72 SOLIDWORKS Composer Asistent uživatele Asistent uživatele je nyní k dispozici ve formátu HTML prostřednictvím portálu na bázi webového prohlížeče. Nový portál na bázi webového prohlížeče nabízí jediné místo pro získání pomoci pro všechny aplikace řady SOLIDWORKS Composer. Uživatelské průvodce byly zásadně přepracovány. Zejména byly odděleny postupy krok za krokem od referenčních informací. Faktor zoomu pohledu V softwaru SOLIDWORKS Composer a SOLIDWORKS Composer Player můžete nastavit faktor zoomu pohledu ve vlastnostech pohledu pomocí vlastností Faktor zoomu pohledu kamery nebo Výška kamery. Máte možnost ovládat výšku kamery v navigátoru pohledu, takže můžete pracovat v různých pohledech se stejnou stupnicí. Podpora operačního systému Windows 8 Operační systém Windows 8 nyní podporují všechny produkty Composer. Na stolních zařízeních a tabletech tedy můžete používat gesta systému Windows 8. SOLIDWORKS Composer Player Uživatelské rozhraní Aplikace SOLIDWORKS Composer Player zachová při ukončení a opětovném spuštění uspořádání uživatelského rozhraní. Aplikace Composer Player nyní zachovává veškeré úpravy uspořádání, které provedete vy nebo administrátoři. 72

73 SOLIDWORKS Composer SOLIDWORKS Composer Sync Soubor protokolu ve formátu HTML Soubor protokolu, který byl dosud k dispozici pouze ve formátu XML, lze nyní exportovat i do formátu HTML. Díky tomu lze protokoly otevírat v aplikaci Internet Explorer 9 a novějších verzích. Ve výchozím nastavení se soubor protokolu zobrazuje ve formátu HTML. Toto nastavení můžete změnit na stránce Protokolování. 73

74 9 SOLIDWORKS Costing K dispozici v SOLIDWORKS Professional a SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Nové metody nástroje Costing Přístup k výchozím hodnotám nástroje Costing Typy těl u vícetělových dílů Čidla nástroje Costing Vylepšení šablon kalkulace nákladů Vlastní těla polotovarů v obrobených dílech Nové metody nástroje Costing Nástroj SOLIDWORKS Costing můžete použít k výpočtu nákladů na plasty, odlitky, díly vyráběné pomocí tisku 3D a svary. Výběr výrobní metody: V podokně úloh Costing vyberte v nabídce Metoda požadovanou výrobní metodu: Obrábění Odlitek Plastický 3D tisk Aplikace Costing pro 3D tisk Aplikace SOLIDWORKS Costing podporuje 3D tisk. Software SOLIDWORKS Costing zjišťuje náklady na 3D tisk následovně: Analyzuje objem dílu relevantní pro materiálové náklady. Odhadne dobu potřebnou pro vložení materiálu pro 3D tisk a dobu čekání na ochlazení mezi vrstvami. Dále je nutné přičíst případné náklady na pomocný materiál. Aplikace SOLIDWORKS Costing určuje: Náklady na materiál Náklady na výrobu 74

75 SOLIDWORKS Costing Nástroj Costing u odlitků Aplikace SOLIDWORKS Costing podporuje výrobu odlitků. Při výpočtu nákladů na výrobu odlitků postupuje aplikace SOLIDWORKS Costing takto: Analyzuje objem dílu a vypočítá náklady na materiál. Určí čas potřebný pro provedení celého cyklu zahřívání, vstřikování, chlazení a vyjmutí dílu. Vzhledem k proměnlivým faktorům je třeba zadat náklady na nástroje (nebo formu) přímo. Nástroj SOLIDWORKS Costing určí: Náklady na materiál Náklady na výrobu Náklady na formu (na základě uživatelského zadání) Nástroj Costing u plastů Aplikace SOLIDWORKS Costing podporuje výrobu plastů. Při výpočtu nákladů na výrobu plastů postupuje aplikace SOLIDWORKS Costing takto: Analyzuje objem dílu a vypočítá náklady na materiál. Určí čas potřebný pro provedení celého cyklu zahřívání, vstřikování, chlazení a vyjmutí dílu. Vzhledem k proměnlivým faktorům je třeba zadat náklady na nástroje (nebo formu) přímo. K dispozici jsou dva systémy výroby: Forma s horkým žlabem Forma se studeným žlabem U obou systémů výroby jsou nadefinována nastavení v šabloně. Nástroj SOLIDWORKS Costing určí: Náklady na materiál Náklady na výrobu Náklady na formu (na základě uživatelského zadání) Nástroj Costing pro svary Nástroj SOLIDWORKS Costing můžete použít k výpočtu nákladů u vícetělových svarů nebo u jednotělových profilů. Možnosti nástroje Costing: 75

76 SOLIDWORKS Costing Otevřete vícetělový svar nebo jednotělový profil. Pokud tělo obsahuje ve stromu FeatureManager Profil, nástroj Costing automaticky profil spočítá jako vysunutý díl. Výpočet se provádí buď pro délku, nebo pro skladnou délku. Vícetělové šablony podporují informace o nákladech na svarové housenky a zaoblené housenky. Náklady na zaoblené housenky se použijí u všech zaoblených housenek. Náklady na svarové housenky jsou nastavovány automaticky podle informací o svarové housence. Přístup k výchozím hodnotám nástroje Costing Můžete si nastavit výchozí hodnoty podle vlastních potřeb a panel úkolů předvyplnit. Proces výpočtu nákladů tak zrychlíte a výsledky získáte efektivněji. Dialogové okno Možnosti Costing bylo vylepšeno. Obsahuje dvě záložky: Výchozí nastavení Přepsané šablony Definuje hodnoty pro panel úloh nástroje Costing. Definuje nebo přepisuje možnosti nástroje Costing na úrovni systému. Jedná se předchozí možnosti nástroje Costing. Dialogové okno Možnosti nástroje Costing otevřete v podokně úloh nástroje Costing klepnutím na Možnosti nástroje Costing (levý horní roh). Výchozí hodnoty aplikace Costing Pro vyplnění panelu úloh aplikace Costing použijte výchozí hodnoty pro určování nákladů. Pro zobrazení výchozích hodnoty pro určování nákladů klepněte v okně Možnosti Costing na záložku Výchozí. Výrobní metoda Základní tělo Základní tělo je cokoli, co není plechový díl nebo konstrukční prvek. Vyberte jednu z následujících možností: Obrábění Plasty Odlitek 3D tisk 76

77 SOLIDWORKS Costing Plechové díly Jako výrobní metoda pro plechové díly je nyní zařazena obrobená deska. Vyberte jednu z následujících možností: Plech Obrobená deska Konstrukční prvek Vyberte jednu z následujících možností: Konstrukční prvek Obrábění Plasty Odlitek 3D tisk Šablona Můžete zvolit, aby se jako výchozí použily šablony obrábění nebo šablony plechového dílu pro obráběné díly, šablony plechového dílu pro plechové díly a vícetělové šablony pro vícetělové díly. Typy těl u vícetělových dílů Pokud u vícetělových dílů používáte nástroj Costing, nastavte výrobní metodu na libovolnou z podporovaných metod. Nastavení výrobní metody: Ve vícetělovém dílu klepněte na ikonu Costing (panel nástrojů Nástroje) nebo na nabídku Nástroje > Aplikace SOLIDWORKS > Costing. V Seznamu těl vyberte tělo. V podokně úloh Costing, pod položkou Typ těla, vyberte možnost Obecné. Pod položkou Metoda vyberte požadovanou možnost: Obrábění Odlitek Plastický 3D tisk Pokud u dříve naceněného vícetělového dílu v okně CostingManager klepnete pravým tlačítkem na tělo v části Všechna těla a poté klepnete na možnost Změnit nastavení těla, můžete v podokně úloh Costing z tohoto výběru zvolit jinou metodu. 77

78 SOLIDWORKS Costing Čidla nástroje Costing Čidla nástroje Costing můžete použít ke sledování nákladů na materiál, výrobu a celkové náklady na díl. Pokud náklady přesáhnou stanovenou hodnotu, můžete si nastavit upozornění. Vytvoření čidla nástroje Costing: Ve stromu FeatureManager klepněte pravým tlačítkem na složku Čidla možnost Přidat čidlo. V nabídce Typ čidla vyberte možnost Data Costing. V nabídce Množství dat vyberte některou z možností: Celkové náklady Náklady na materiál Výrobní náklady a vyberte Nastavení upozornění při překročení stanoveného limitu nákladů: a) Vyberte možnost Upozornění. b) Nastavte operátor a jednu nebo dvě numerické hodnoty. Operátory zahrnují: je větší než je menší než je přesně není větší než není menší než není přesně je mezi není mezi Klepněte na. Čidlo a jeho aktuální hodnota se objeví ve složce Čidla ve stromu FeatureManager. Hodnota čidla se aktualizuje s obnovou dat nástroje Costing. Vylepšení šablon kalkulace nákladů Šablony kalkulace nákladů byly rozšířeny a obsahuje další informace. Také se snáze upravují. K dispozici jsou následující zlepšení: Všechny stroje byly přesunuty na záložku Zařízení. Byly aktualizovány materiály, aby podporovaly operace řezání, plasty, odlitky, profily a 3D tisk. Byly aktualizovány výrobní metody, aby podporovaly operace řezání, plasty, odlitky, profily a 3D tisk. Vícetělové šablony podporují informace o nákladech na svarové housenky a zaoblené housenky. Náklady na zaoblené housenky se použijí u všech zaoblených housenek; náklady na svarové housenky jsou nastavovány automaticky podle informací o svarové housence. 78

79 SOLIDWORKS Costing Do šablon obrábění můžete přidat informace o operaci konečného oříznutí. U plechů můžete jako výchozí nastavit metodu Děrování/Prolis. U vlastních operací můžete nastavit různé jednotky. Vlastní těla polotovarů v obrobených dílech Používáte-li pro obrobené díly modul Costing, můžete vybrat vlastní tělo polotovaru, ať už se jedná o konfiguraci aktuálního dílu, nebo importované tělo polotovaru. U vlastních těl polotovaru můžete vypočítat náklady importované geometrie, jako jsou například obrobené odlitky. Použití vlastního těla polotovaru: Ve standardním nebo svařeném dílu klepněte na možnost Costing (panel nástrojů Nástroje) nebo na Nástroje > Aplikace SOLIDWORKS > Costing. V podokně úloh Costing pod položkou Metoda vyberte možnost Obrábění. V části Tělo polotovaru postupujte takto: a) V poli Typ vyberte možnost Vlastní. b) V části Vybrat tělo polotovaru vyberte možnost podle potřeby: Konfigurace Referenční díl Umožňuje vybrat konfiguraci dílu. Umožňuje procházením vybrat díl, který chcete použít v modulu Costing. c) V části Informace o nákladech vyberte požadovanou možnost: Uložená data modulu Costing Svazek Vlastní náklady Zobrazí náklady na díl nebo konfiguraci, které již byly vypočteny a uloženy v modulu Costing. Zobrazí objem materiálu. Použije náklady na materiál ze šablony a k výpočtu nákladů na materiál použije objem importovaného materiálu. Umožní vám zadat vlastní hodnotu pro náklady na materiál. 79

80 10 Výkresy a detailování Tato kapitola obsahuje následující témata: Zóny výkresu Středové značky Osy Kóty Pohledy výkresů Hladiny Detailování modelu Poznámky a pozice Tabulky Jiný Zóny výkresu List výkresu si můžete rozdělit na zóny ve formátu listu a vyznačit tak umístění pro pohledy výkresu a popisy. Definování zón listu výkresu Zóny listu výkresu ve formátu listu definujete následovně: Ve výkresu proveďte jednu z následujících operací: Klepněte na Upravit > Formát listu. Klepněte pravým tlačítkem myši na jakémkoli prázdném místě v listu výkresu pak klepněte na Upravit formát listu. Pravým tlačítkem klepněte na ikonu listu ve stromu FeatureManageru a vyberte Upravit formát listu. Klepněte pravým tlačítkem myši na ikonu formátu listu ve stromu FeatureManager nebo na libovolné prázdné místo v listu výkresu, případně na záložku listu v dolní části okna výkresu a vyberte Vlastnosti. V okně Vlastnosti listu klepněte na záložku Parametry zóny. Nastavte možnosti. Klepněte na tlačítko OK. Chcete-li zobrazit nebo skrýt čáry zón výkresu, klepněte na Zobrazit > Úsečky zón. 80

81 Výkresy a detailování Přidání zón k popisům K identifikaci zóny výkresu, ve které se nacházíte, můžete použít poznámky popisů a pozice. Když popis v grafické ploše přesunete, aktualizuje se zóna výkresu na aktuální zónu. Přidání informací zóny k poznámce popisu nebo k pozici: Vytvořte poznámku popisu nebo pozici a umístěte ji do listu výkresu. Vytváříte-li pozici, musí být možnost Text pozice nastavena na Text. Poklepejte na text poznámky popisu nebo pozice, abyste jej mohli upravit. V textovém poli umístěte bod vložení tam, kde chcete do textu vložit zónu. V položce Poznámka ve správci PropertyManager pod Formát textu klepněte na ikonu Přidat zónu. V dialogu Přidat zónu vyberte jednu z následujících možností: Volba Zóna Sloupec zóny Řádek zóny Pohled výkresu Popis Vloží sloupec a řádek Vloží pouze sloupec Vloží pouze řádek Přidá vybranou řádku a sloupce pohledu výkresu Klepněte na tlačítko OK. Ve správci PropertyManager Poznámka klepněte na položku. Štítky umístění u pohledů U detailního pohledu, pohledu řezu a pomocného pohledu můžete použít štítky umístění, které uvádějí umístění listu a zóny pro pohled rodiče. Štítky umístění můžete také použít u detailů, čar řezu a šipek pomocných pohledů a připojit tak umístění příslušného podřazeného pohledu. 81

82 Výkresy a detailování List 1 Pohled rodiče List 2 Podřazený pohled Například u tohoto pohledu řezu ukazuje List 1 pohled rodiče a List 2 ukazuje podřazený pohled. Zóna je určena těžištěm pohledu. Štítek umístění u pohledu rodiče ukazuje, kde je umístěn podřazený pohled: List 2, zóna C1. Štítek umístění u podřazeného pohledu ukazuje, kde je umístěn pohled rodiče: List 1, zóna B1. Nastavení možností pro štítky umístění Nastavení vlastností dokumentu pro štítky umístění: Klepněte na ikonu Možnosti (základní panel nástrojů) nebo na nabídku Nástroje > Možnosti. Na záložce Vlastnosti dokumentu klepněte na Popisy > Štítek umístění. Nastavte vlastnosti. Klepněte na tlačítko OK. Použití štítků umístění Přidání štítku umístění do pohledu potomka Chcete-li přidat štítek umístění do podřízeného pohledu v řezu, detailu nebo pomocném pohledu: Ve výkresu vytvořte pohled. Pohled potomka můžete přesunout do jiného listu, než ve kterém je pohled rodiče. Klepněte na Vložit > Popisy > Štítek umístění. Ve správci PropertyManager Štítek umístění nastavte příslušné možnosti. 82

83 Výkresy a detailování Klepněte na pohled potomka. Klepněte na. Přidání štítku umístění do pohledu rodiče Chcete-li přidat štítek čáry řezu, detail nebo šipku pohledu v nadřazeném zobrazení: Ve výkresu vytvořte řez, detail nebo pomocný pohled. Pohled potomka můžete přesunout do jiného listu, než ve kterém je pohled rodiče. Klepněte na Vložit > Popisy > Štítek umístění. Ve správci PropertyManager Štítek umístění nastavte příslušné možnosti. V nadřazeném pohledu klepněte na čáru řezu, detail nebo šipku pohledu. Klepněte na. Informace zóny symbolů revizí v tabulkách revizí Když do výkresu umístíte nebo přesunete symbol revize, aktualizuje se v tabulce revizí zóna symbolu revize. Když symbol revize přesunete z jedné zóny do druhé a v tabulce revizí je zobrazen sloupec Zóna, je zóna v tabulce revizí aktualizována. Středové značky Můžete vytvářet sady středových značek a přidávat k nim další značky Odpojené středové značky můžete znovu připojit do geometrie. Můžete automaticky vkládat spojovací čáry do polí děr se středovými značkami. Přidání k sadě středových značek Do sady středových značek můžete přidat další středové značky. Chcete-li ve výkresu vytvořit sadu středových značek, vložte ručně lineární nebo kruhovou středovou značku. Potom ve správci PropertyManager Středová značka v části Možnosti ručního vkládání zvolte Lineární středová značka nebo Kruhová středová značka. 83

84 Výkresy a detailování Chcete-li do existující sady středových značek přidat středové značky: Klepněte pravým tlačítkem myši na středovou značku v sadě středových značek a vyberte Přidat do sady středových značek. Vyberte kruhové hrany, drážkové hrany nebo oblouky, jejichž středové značky chcete přidat do sady středových značek. Klepněte na. Když je ve správci PropertyManager Středová značka vybrána možnost Spojovací čáry, doplní se, tam kde je to možné, k novým středovým značkám automaticky spojovací čáry. Opětné připojení odpojených středových značek K platné geometrii, jako jsou díry, zaoblení a drážky, které ještě nemají středové značky, můžete znovu připojit odpojené středové značky. Opětné připojení odpojené středové značky: Klepněte pravým tlačítkem myši na odpojenou středovou značku a pak klepněte na Znovu připojit. Ve stejném pohledu výkresu vyberte hranu díry, zaoblení nebo drážku, jejíž středovou značku chcete znovu připojit k sadě středových značek. Středová značka se znovu připojí k novému výběru a spojovací čáry se aktualizují. Osy Kóty Spojovací čáry Spojovací čáry můžete aplikovat automaticky, když přidáváte středové značky do pohledu výkresu v době vytváření. Ve výkresu klepněte na Nástroje > Možnosti > Vlastnosti dokumentu > Detailování a v částiautomaticky vložit při vytvoření pohledu, vyberte Spojovací čáry k polím děr se středovými značkami. Tato možnost je ve výchozím nastavení vybrána. Automatické přidání spojovacích čar podporuje pole skic děr z průvodce pro jednoduché díry. Byla provedena některá vylepšení týkající se os: K osám můžete připojovat odkazové čáry. Ve správci PropertyManager můžete vybrat vztah mezi osou a entitou skici. Pomocí os můžete vyhledat průsečíky virtuálních vrcholů. Desetinné zaokrouhlení Nyní je u kót k dispozici lepší ovládání metod desetinného zaokrouhlování. 84

85 Výkresy a detailování Možnosti zaokrouhlování V nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Jednotky jsou k dispozici následující možnosti: Zaokrouhlit na poloviny směrem od nuly Zaokrouhlit na poloviny směrem k nule Zaokrouhlit na poloviny k sudému číslu Zkrátit bez zaokrouhlení Metoda zaokrouhlování, při které číslo 5 zaokrouhlí předchozí číslo nahoru. Při zaokrouhlení na jedno desetinné místo bude například 46,15 zaokrouhleno na 46,2. Metoda zaokrouhlování, při které číslo 5 ponechá předchozí číslo beze změny. Při zaokrouhlení na jedno desetinné místo bude například 46,15 zaokrouhleno na 46,1. Metoda zaokrouhlování, při které se číslo 5 odstraní. Je-li předchozí číslo sudé, zůstane beze změny. Při zaokrouhlení na jedno desetinné místo bude například 46,25 zaokrouhleno na 46,2. Je-li předchozí číslo liché, je zaokrouhleno na nejbližší další sudé číslo. Tato metoda se také nazývá jako preference sudé. Při zaokrouhlení na jedno desetinné místo bude například 46,15 zaokrouhleno na 46,2. Metoda, při které dojde k odstranění číslic bez zaokrouhlení. Při zaokrouhlení na jedno desetinné místo bude například 46,19 zaokrouhleno na 46,1. Použít metodu zaokrouhlování pouze na kóty (Pouze díly a sestavy.) Pokud tuto možnost vyberete, pravidlo pro zaokrouhlování bude použito pouze u kót a jejich tolerancí, a to včetně kót, jejichž hodnoty jsou odvozeny z rovnic. Jestliže tuto možnost nevyberete, pravidlo pro zaokrouhlování bude použito na každé zobrazené číslo, u kterého je použito zaokrouhlování, a to včetně dialogových oken, například u Fyzikálních vlastností. U každého správce PropertyManager Kóta, který má záložku Ostatní, si pro kóty také můžete nastavit možnost Použít metodu dokumentu nebo vybrat metodu zaokrouhlování popsanou výše. Zaokrouhlování tolerancí U vedlejších jednotek duálního kótování si můžete nastavit omezení pro toleranční rozmezí těchto jednotek, aby se vešly do tolerančního rozmezí hlavní jednotky, volbou zaokrouhlení dovnitř, aby duální kóta nekolidovala s primární kótou. V nabídce Nástroje > Možnosti > Vlastnosti dokumentu > Kóty: V uzlu Kóty a v libovolném uzlu pod Kótami klepněte na možnost Tolerance. V dialogovém okně Tolerance kóty vyberte v nabídce Tolerance duálního kótování možnost Zaokrouhlení mezí tolerance sekundárních jednotek dovnitř. Je-li tato možnost vybrána, tak v případě, že se poslední číslice tolerance vedlejší jednotky zaokrouhluje na číslo, které je větší než zobrazené zaokrouhlené číslo tolerance hlavní jednotky, bude vedlejší jednotka zaokrouhlena dolů. V případě, že se poslední číslice tolerance vedlejší jednotky zaokrouhluje na číslo, které je menší než zobrazené zaokrouhlené číslo tolerance hlavní jednotky, bude vedlejší jednotka zaokrouhlena nahoru. 85

86 Výkresy a detailování Možnost Zaokrouhlení mezí tolerance sekundárních jednotek dovnitř je aktivní Možnost Zaokrouhlení mezí tolerance sekundárních jednotek dovnitř je vypnuta U všech kót v libovolném správci PropertyManager Kóta si můžete na záložce Hodnota zvolit možnost Zaokrouhlení dovnitř a řídit tak jednotlivé kóty. Rozšířené možnosti úhlových kót Ve výkresech je k dispozici řada nových funkcí pro úhlové kóty. Úhlová kóta pomocí imaginární přímky Pomocí nástroje Inteligentní kóta můžete vytvořit úhlovou kótu mezi přímkou a imaginární horizontální nebo vertikální linií. Například: Otevřete nástroj Inteligentní kóta. V pohledu výkresu vyberte hranu. Vyberte souběžný vrchol. Když se zobrazí nitkový kříž, vyberte jeden z jeho segmentů. 86

87 Výkresy a detailování Zobrazí se náhled úhlové kóty mezi hranou a daným segmentem. Klepnutím kótu umístěte. Otočení úhlové kóty do protilehlého úhlu ve svislém směru Chcete-li úhlovou kótu převrátit do svisle protilehlého úhlu, klepněte na ni pravým tlačítkem a vyberte možnost Možnosti zobrazení > Svisle protilehlý úhel. Úhlová kóta Svisle protilehlý úhel Otočení úhlové kóty do doplňkového úhlu Chcete-li úhlovou kótu xº převrátit do doplňkového úhlu 360º xº, klepněte na ni pravým tlačítkem a vyberte možnost Možnosti zobrazení > Doplňkový úhel. 87

88 Výkresy a detailování Úhlová kóta Kóta s doplňkovým úhlem Vytvoření úhlové kóty 180 Pomocí nástroje Inteligentní kóta můžete vytvořit úhlovou kótu 180 mezi dvěma samostatnými souběžnými přímkami. Skrytí jednotek úhlových kót s nulovou hodnotou U úhlových kót nastavených na jednotky stupňů/minut nebo stupňů/minut/vteřin můžete skrýt jednotky, které mají nulovou hodnotu. Klepněte na nabídku Nástroje > Možnosti > Vlastnosti dokumentu > Kóty > Úhel. Zaškrtněte nebo odstraňte zaškrtnutí položky Odstranit jednotky s nulovou hodnotou stupňů/minut a stupňů/minut/vteřin. Vybrané Výběr možnosti zrušen Symetrické úhlové kóty Je možné vytvářet více polovičních nebo úplných symetrických úhlových kót, aniž by bylo nutné pokaždé vybírat osu. 88

89 Výkresy a detailování Tento typ kótování je užitečný, když vytváříte skici pro rotovanou geometrii vyžadující několik úhlových kót nebo zobrazení úplné úhlové kóty. Více polovičních nebo úplných úhlových kót Postup vytvoření symetrické úhlové kóty: Ve skice s osou a čárami nebo body klepněte na ikonu Inteligentní kóta nástrojů pro kóty/vazby) nebo Nástroje > Kóty > Inteligentní. Vyberte osu a nerovnoběžnou čáru. (panel Chcete-li vytvořit poloviční úhlovou kótu, přesuňte ukazatel do požadovaného umístění. Chcete-li vytvořit celou úhlovou kótu, stiskněte a podržte klávesu Shift. Ukazatel se změní a označuje, že můžete umístit několik úhlových kót s využitím osy. Pohledy výkresů Pohled Část průřezu u povrchových těl Ve výkresu povrchového těla si můžete zobrazit část povrchového těla, která se protíná s rovinou řezu. Ve správci PropertyManager Řez je možnost Zobrazit pouze plochy řezu v části Řez přejmenována na Část průřezu. Možnost Část průřezu můžete použít nejen k řezu objemových těl, ale také k zobrazení části povrchového těla, která se protíná s rovinou řezu. Zoom na list Nástroj Zoom na list přiblíží list výkresu v okně na maximální velikost. Nástroj Zoom na list maximalizuje list výkresu v aktuálním pohledu. Jsou-li zobrazeny prvky uživatelského rozhraní, například panel nástrojů Průhledné zobrazení nebo panel úloh, přiblíží se zobrazení tak, aby je prvky rozhraní nezakrývaly. 89

90 Výkresy a detailování Pokud máte například pohled výkresu s geometrií na listu, ale vymezovací rámeček sahá mimo list, nástroj Zoom na list zobrazí pouze list a zvětší jej tak, aby zaplnil celé okno. Nástroj Zoom na všechno naopak zobrazí i vymezovací rámeček. Zoom na list Zoom na všechno Používání nástroje Zoom na list: Klepněte na ikonu Zoom na list > Změnit > Zoom na list. (panel nástrojů Zobrazení) nebo na nabídku Zobrazit 90

91 Výkresy a detailování Hladiny Dialogové okno Hladiny Velikost dialogového okna Hladiny můžete měnit, nastavená velikost platí pro všechny relace. Vynechání vrstev při tisku Když tisknete výkresy s více vrstvami, můžete si nastavit vynechání některých vrstev při tisku. I když některé vrstvy při tisku vynecháte, budou se tyto vrstvy stále zobrazovat na obrazovce. Vynechání vrstev při tisku: Klepněte na možnost Vlastnosti hladiny čáry). (panel nástrojů Hladina nebo Formát V dialogovém okně ve sloupci Tisk nastavte klepnutím na ikonu vrstvu k tisku ( ) nebo k vynechání při tisku ( ). Detailování modelu Skrytí nebo zobrazení popisů v sestavách V sestavách můžete zobrazit nebo skrýt popisy, které se týkají dílů nebo podsestav, nezávisle na zobrazování popisů na úrovni sestavy. V nabídce Zobrazit jsou tyto nové položky: Popisy nejvyšší úrovně Popisy součástí Řídí zobrazování popisů na úrovni sestavy. Řídí zobrazování popisů dílů a podsestav v dokumentu sestavy. Položka nabídky Zobrazit všechny popisy není nadále v sestavách k dispozici. Pohledy popisu s rychlou aplikací Pohledy popisu u kót a dalších popisů můžete použít přímo z grafické plochy. V dílech nebo sestavách můžete přiřadit a opětovně přiřadit pohled popisu u libovolné kóty nebo popisu pomocí zobrazeného dialogového okna v grafické ploše. Chcete-li přiřadit pohled popisu při vytváření popisu, stiskněte po výběru geometrie nebo před vložením popisu znak ` (jednoduchá uzavírací uvozovka) na klávese vlnovky (~) Chcete-li pohled popisu přiřadit znovu, klepněte na popis pravým tlačítkem a vyberte možnost Vybrat popisový pohled nebo stiskněte klávesu ` (jednoduchá uzavírací uvozovka). 91

92 Výkresy a detailování Klávesy se mohou lišit podle klávesnice konkrétního jazyka. Pokud například používáte japonskou klávesnici, stiskněte namísto ` (zpětný apostrof na klávese tildy ~). Vybrána možnost Oblast poznámek Vybrána možnost Pohled popisu 2 Vybrána možnost Nahoře 92

93 Výkresy a detailování Referenční kóty Referenční kóty můžete použít k vytvoření kóty poloměru nebo průměru u válců a prvků poloměru, například děr nebo zaoblení. Je-li aktivní jiný pohled popisu než Oblast poznámek nebo Nedefinovaný, jsou podporovány i obrysové hrany válců, poloměrů a kuželových prvků. Obrysové hrany jsou podporovány i v případě, kdy je prvek umístěn ortograficky k orientaci pohledu. Přidání referenční kóty do modelu V tomto příkladu bude ke zkosení na konci válce přidána kóta úhlu. Jestliže je v prostředí pro tvorbu modelů orientace pohledu modelu kolmá k pohledu popisu nebo ke standardnímu pohledu, můžete pomocí nástroje Inteligentní kóta vybrat siluety povrchů, pokud jsou jejich profily kolmé k orientaci pohledu. Postup přidání referenční kóty do modelu: V pohledu modelu s orientací kolmou k pohledu popisu klepněte na Inteligentní kóta (panel nástrojů Kóty/vztahy) nebo na Nástroje > Kóty > Inteligentní. Ve správci PropertyManager Kóta zvolte Referenční kóta. 93

94 Výkresy a detailování V grafické ploše vyberte obrysovou hranu zkosení. Všimněte si, že se při najetí na obrysovou hranu kurzor změní z na. Vyberte obrysovou hranu válce. Klepnutím kótu umístěte. Poznámky a pozice Zpětná vazba u pozic s hvězdičkou Když přesunete kurzor nad hvězdičku v pozici vygenerovanou aplikací SOLIDWORKS, zobrazí se zpětná vazba. Když v pohledu výkresu přesunete kurzor nad hvězdičku v pozici, jejíž odkazová čára je připojena k součásti přidružené ke kusovníku, aplikace SOLIDWORKS vám nabídne zpětnou vazbu s vysvětlením hvězdičky. 94

95 Výkresy a detailování Vlastnosti odstavce V nabídce je možnost pokročilého formátování obecných poznámek ve výkresech a tabulkách. Původní dialogové okno Odrážky a číslování se nyní nazývá Vlastnosti odstavce. Přístup k nabídce Vlastnosti odstavce: V poznámce klepněte na možnost Vlastnosti odstavce Formátování). (místní panel nástrojů V tabulce dvakrát klepněte na buňku a vyberte možnost Vlastnosti odstavce nástrojů pro editaci buňky tabulky). Nová vylepšení: (panel Chování polí Odsazení prvního řádku a Odsazení je obnoveno na původní stav. Číslování může být sestupné nebo vzestupné. Správce PropertyManager Poznámka obsahuje možnost Zalomení textu. K dispozici je možnost Mezera mezi odstavci a Mezera mezi řádky. Tento příklad ukazuje efekt změny Mezery mezi odstavci a Mezery mezi řádky u poznámky. 95

96 Výkresy a detailování Počáteční poznámka Zvýšení mezery mezi řádky u vybraného textu Mezera mezi řádky je k dispozici, pokud je aktivní možnost Zalomení textu. Zvýšení mezery mezi odstavci u vybraného textu Nová hodnota položky Mezera mezi odstavci je přidána k původní hodnotě položky Mezera mezi odstavci. Poslední poznámka Odkazová čára splajnu Odkazovou čáru splajnu můžete použít v poznámkách a pozicích. Použití odkazové čáry splajnu v poznámce: Ve správci PropertyManager Poznámka vyberte pod položkou Odkazová čára možnost Odkazová čára splajnu. Nastavte příslušné možnosti a umístěte poznámku. Například: Chcete-li odkazovou čáru splajnu upravit, vyberte příslušnou poznámku a přetáhněte řídicí vrcholové body. 96

97 Výkresy a detailování Například: Symbol místního obrobení Symbol místního obrobení už není závislý na nastaveném typu písma. Výkresy ASME Y14.5 používají symbol místního obrobení k označení mělkých zahloubení určených k začištění povrchu kolem děr na stanovený průměr. Nový symbol vykresluje písmena S a F pomocí čar a oblouků stejnoměrné velikosti tak, aby odpovídaly standardu ASME, bez ohledu na nastavený typ nebo velikost písma. Symbol s novým vzhledem nahrazuje původní symbol v aplikaci SOLIDWORKS aktualizací souboru GTOL.SYM. Tabulky Vodorovné automatické rozdělení Nastavení pro vodorovné automatické rozdělení můžete uložit do šablony tabulky. V dialogovém okně Vodorovné automatické rozdělení vyberte v nabídce Použít možnost Spojitě a klepněte na tlačítko Použít. Když tabulku uložíte jako šablonu, nové tabulky vytvořené na základě této šablony si zachovají nastavení pro vodorovné automatické rozdělení. Čísla položek v tabulce kusovníku U tabulek kusovníků používaných v sestavách jsme provedli řadu vylepšení. Možnost Neměnit čísla položek respektuje nastavení Nahradit díl Pokud ve správci PropertyManager Kusovník vyberete možnost Neměnit čísla položek a v odkazované sestavě změníte název souboru (například pomocí příkazu Uložit jako nebo Nahradit díl), tabulka kusovníku zachová číslo položky kusovníku původní, nahrazované součásti. 97

98 Výkresy a detailování Nová nastavení pro nahrazené díly Můžete si nastavit, jak bude s nahrazenými součástmi v tabulce kusovníku nakládáno. Ve správci PropertyManager Kusovník definuje položka Nahrazené díly v části Zachovat chybějící položku způsob, jak bude při nastavení Zachovat chybějící položku nakládáno s nahrazenými díly, bez ohledu na nastavení Neměnit čísla položek. Značky revizí Můžete si nastavit, aby se při každém vložení řádku do tabulky revizí aktivoval nástroj Značky revizí. V nabídce Nástroje > Možnosti > Možnosti systému > Výkresy vyberte možnost Umožnit použití značky při přidání nové opravy. Když je tato možnost aktivní, při každém vložení řádku do tabulky revizí se otevře nástroj Značky revizí, který umožní vložit výkresu značky. Pokud tato možnost zapnuta není, v novém řádku se aktivuje se sloupec Popis, kam můžete vložit text. Tabulky revizí Do tabulek revizí můžete rychle vkládat řádky. Chcete-li vložit řádek, klepněte v levém dolním rohu aktivované tabulky revizí na tlačítko. Řazení v kusovníku Položky kusovníku můžete seřadit abecedně nebo číselně. V kusovníku klepněte pravým tlačítkem myši na položku a vyberte Řazení. V poli Metoda vyberte: Znak Číselná hodnota Alfanumerické řazení zleva doprava podle každého znaku/číslice v každém poli sloupce určeného k seřazení. Numerické řazení čísel podle jejich velikosti. Pokud pole obsahují i písmena, použije se jako sekundární metoda alfanumerické řazení. Vylepšení úprav tabulek Došlo k vylepšení výkonu a použitelnosti při úpravách tabulek. Panel nástrojů pro úpravy tabulek se nyní zobrazuje na jednom místě, bez ohledu na to, které buňky tabulky vyberete k úpravám. V minulosti, když jste při relaci úprav změnili nějaké buňky, byly panely nástrojů pro tabulky přeskupeny, aby byly zarovnány doleva s upravovanou buňkou. To znamenalo, že byly panely nástrojů pro tabulky opakovaně překreslovány. Nyní zůstává umístění panelu nástrojů pro úpravy tabulek během úprav tabulky stejné. Software standardně umístí panel nástrojů pro úpravy tabulek nad levý horní roh tabulky. Když panel nástrojů přetáhnete, abyste změnili jeho umístění, zůstane v této pozici tak dlouho, dokud budete tabulku upravovat. Panel nástrojů se na obrazovce vždy zobrazuje celý: 98

99 Výkresy a detailování Jiný Pokud je tabulka umístěna zcela vpravo na obrazovce, zarovná se panel nástrojů s pravou hranou prvního úplně viditelného řádku buněk. Pokud je tabulka umístěna za levou hranou obrazovky, zarovná se panel nástrojů s levou hranou prvního úplně viditelného řádku buněk. Pokud navíc dvojitým klepnutím zobrazíte panel nástrojů pro buňku tabulky, bylo na pravou stranu panelu nástrojů přidáno tlačítko Vlastnosti odstavce. Toto tlačítko otevře dialogové okno Vlastnosti odstavce, které můžete použít k formátování obsahu buňky. Další informace najdete v části Vlastnosti odstavce. Doba odezvy tabulky Když upravujete jednotlivé buňky tabulky, je doba odezvy kratší. Nové formáty listů K dispozici jsou následující formáty listů: Velikost F ( ANSI ) A0 (BSI) A0 (GB) Možnosti výkonu Existuje nové místo, ve kterém máte přístup k možnostem výkonu specifickým pro výkresy. V nabídce Nástroje > Možnosti > Možnosti systému > Výkresy > Výkon jsou dostupné následující možnosti: Zobrazovat obsah pohledu během přetažení Umožnit automatickou aktualizaci při otvírání výkresů Uložit data prohlížečů do výkresů s pohledy stínovanými a konceptové kvality Tyto možnosti byly dříve umístěny v nabídce Nástroje > Možnosti > Možnosti systému > Výkresy. 99

100 11 edrawings Aplikace edrawings Professional je k dispozici v softwaru SOLIDWORKS Professional a SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: 3D pohledy Popisové pohledy Fyzikální vlastnosti Podpora aplikace edrawings pro grafy výsledků aplikace SOLIDWORKS Plastics Pojmenované pohledy Zvýraznění dotazu Aktualizované uživatelské rozhraní 3D pohledy Program edrawings podporuje 3D pohledy. Tato funkce je k dispozici jen v aplikaci edrawings Professional. V aplikaci edrawings klepněte na 3D pohledy a vyberte pohled. Popisové pohledy Program edrawings podporuje popisové pohledy. Tato funkce je k dispozici jen v aplikaci edrawings Professional. 100

101 edrawings V edrawings klepněte na Popisy a vyberte pohled v podokně Pohledy popisu. Pokud vyberete tečku, zobrazí se popisový pohled. Pokud vyberete název, aktivuje se a orientuje popisový pohled. V tomto příkladu se aktivuje a orientuje popisový pohled *Přední. Fyzikální vlastnosti Když otevřete soubor SOLIDWORKS v aplikaci edrawings, můžete si zobrazit jeho fyzikální vlastnosti. Klepněte na Vlastnosti. Podpora aplikace edrawings pro grafy výsledků aplikace SOLIDWORKS Plastics Výsledky aplikace Plastics Simulation můžete ze softwaru SOLIDWORKS Plastics ve formátu edrawings. 101

102 edrawings Aplikace edrawings vám umožňuje sdílet výsledky s ostatními účastníky procesu (aniž by ostatní museli instalovat software SOLIDWORKS nebo SOLIDWORKS Plastics), kteří mohou k vašim grafům přidávat poznámky a vaše výsledky archivovat. Do formátu edrawings ovšem nelze exportovat vektorové grafy výsledků, jako je např. čára svaru, uzávěry nebo vektor rychlosti v grafu konce plnění. Pojmenované pohledy Když v softwaru SOLIDWORKS vytvoříte pro model pojmenovaný pohled, máte k těmto pojmenovaným pohledům přístup, když model otevřete v edrawings. Klepněte na možnost Orientace pohledu a poté klepněte na pojmenovaný pohled. Zvýraznění dotazu Když v dokumentů dílů vyberete popis nebo kótu DimXpert týkající se geometrie, tato geometrie se zvýrazní, takže je lépe vidět, čeho se popis týká. Aktualizované uživatelské rozhraní Uživatelské rozhraní softwaru edrawings bylo přepracováno. Nástroje jsou umístěny kolem okraje okna edrawings. Tato vylepšení pomáhají zefektivnit všeobecné pracovní postupy. 102

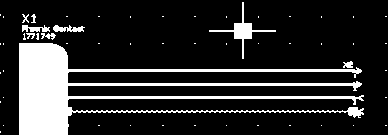

103 12 SOLIDWORKS Electrical Tato kapitola obsahuje následující témata: Rozšířené archivy prostředí Nástroj Dynamická spojka Rozšířený Manažer vzorců Import a export dat z Microsoft Excelu Diagnostika trasování v řadě Správa uživatelských práv Přidružení více dílů ke značce Naplňte tabulku daty kusovníku Nastavení stavu součásti na trvalý nebo dočasný Podpora pro soubory DXF/DWG ve verzi 2013 Uživatelské rozhraní Další vylepšení Různé šířky čar ve schématu Export do XML Rozšířené archivy prostředí Funkce rozšířených archivů prostředí vám mohou pomoci s archivací uživatelských prostředí a souvisejících projektů. Můžete nastavovat automatické připomínky na zálohování dat aplikace SOLIDWORKS Electrical a definovat konkrétní rozsahy dat pro zahrnutí do libovolného archivu za účelem správy časů zpracování. Můžete vybrat možnosti pro: Vlastní Všechny objekty Objekty upravené uživatelem Objekty upravené uživatelem od určitého data Můžete také nastavit připomínku na vytváření archivů podle pravidelného harmonogramu. Nástroj Dynamická spojka SOLIDWORKS Electrical 2015 obsahuje nové rozhraní pro spojky, které zjednodušuje vytváření, navrhování a používání elektro spojek. Prostřednictvím příkazu Vložit spojku můžete do návrhu schématu přidat více typů spojek. Tento příkaz zahrnuje možnosti pro: 103

104 SOLIDWORKS Electrical Dynamické vkládání spojek Zjednodušené zaměňování pinů Zobrazování vizuálního indikátoru typu obvodu Zpřístupnění smíšených typů obvodů Segmentování napříč stránkami schématu Vytváření samostatných prvků schématu Vytváření dynamických značek Přiřazování použitých pinů Další možnost konfigurace umožňuje vytvářet více šablon stylů spojek. Rozšířený Manažer vzorců Manažer vzorců byl aktualizován, aby zjednodušil vytváření složitých vzorců. Rozhraní bylo navrženo tak, aby usnadnilo opětovné používání navrhovaných a oblíbených vzorců. Obsahuje také kontrolu syntaxe. K dispozici je přes 40 dalších proměnných pro všechny typy vzorců. Nová možnost tvorby vzorců také usnadňuje vytvářet a vyhledávat požadované systémy označování, například zřetězení drátu nebo data definující barvu, průměr, standard velikosti (AWG, mm², MCM), napětí a frekvenci. Import a export dat z Microsoft Excelu Data projektů můžete exportovat do souborů.xls, aby je šlo upravovat. Importem dat také můžete aktualizovat stávající sady dokumentů, nebo můžete vytvářet a plnit nové seznamy součástí projektu. Tato funkce je k dispozici v nabídce Import/Export (Importovat/exportovat). Abyste tuto funkci mohli používat, musíte v části Project (Projekt) > Configurations (Konfigurace) > Excel export/import (Exportovat/importovat do Excelu) nadefinovat šablony aplikace Excel. Tato funkce neumožňuje migraci dat z jednoho projektu do jiného. Diagnostika trasování v řadě Možnost Zobrazit chyby poskytuje podporu diagnostiky v řadě pro trasování. Pomáhá identifikovat problémy, jako jsou duplicitní součásti, chybějící body spojení a chybějící parametry a cesty. Když na konci dialogového okna vyberete Zobrazit chyby, zobrazí se seznam výstrah a chyb. Můžete klepnout na nějakou položku v grafické ploše a zobrazí se veškeré problémy související s touto položkou. Pokud máte problém s cestou, klepněte dvakrát na chybu a zvýrazněte případnou dráhu. Správa uživatelských práv Aplikace SOLIDWORKS Electrical poskytuje nové rozhraní určené ke zřizování a správě uživatelů a uživatelských skupin. Tento nástroj umožňuje přiřazovat uživatelské role s různou úrovní oprávnění ke správě knihoven a projektových dat. 104

105 SOLIDWORKS Electrical Správci mohou přiřazovat uživatelům a uživatelským skupinám role, které určují úlohy, jež může daný uživatel v softwaru provádět. K dispozici jsou následující uživatelské role: Správce Správce knihoven Správce projektů Editor projektů Přispěvatel projektů V minulosti podporoval program SOLIDWORKS Electrical pouze dvě základní úrovně uživatelských rolí. Přidružení více dílů ke značce Tato funkce umožňuje přidružit více značek schématu k jedné vyráběné součásti. Po vložení primární součásti do schématu můžete vybrat alternativní značky, kdy je každá značka přidružená k jinému obvodu. Naplňte tabulku daty kusovníku Celý obsah stromu součástí aplikace SOLIDWORKS Electrical můžete z kusovníku vyexportovat do souboru.xls. Tato data obsahují vztahy mezi nadřazenými a podřízenými prvky, knihu a umístění. Chcete-li provést export z kusovníku, klepněte na Project (Projekt) > Reports (Zprávy) > Export to Excel (Exportovat do Excelu). Nastavení stavu součásti na trvalý nebo dočasný Při vkládání značky můžete definovat, jestli je součást trvalá nebo dočasná. Trvalé součásti zůstávají ve stromu. V předchozí verzi softwaru, pokud byla v návrhu schématu odstraněná nějaká značka, byla odebrána i součást. Podpora pro soubory DXF/DWG ve verzi 2013 Výkres lze uložit jako soubor DXF nebo DWG. SOLIDWORKS Electrical tyto formáty souborů podporuje ve verzi Uživatelské rozhraní Další vylepšení Mezi nové funkce patří zásadní vylepšení rozhraní aplikace SOLIDWORKS Electrical: Příkazy pro nabídku Drawing (Výkres) byly nově uspořádány do dvou záložek. Pomocí záložky Draw (Kreslení) můžete vytvářet a kótovat výkresy a pomocí záložky Modify (Úpravy) můžete výkresy upravovat. Nová záložka Filter (Filtr) v okně Manager (Správce) umožňuje snadné filtrování vlastností a obsahu pro značky, 2D stopy, razítka a makra. 105

106 SOLIDWORKS Electrical Když filtrujete nějaké pole, zvýrazní se žlutě, aby šlo snadno zjistit. Klepnutím na Remove filters (Odebrat filtry) v horní části záložky nastavíte filtry na jejich výchozí stav. Můžete zobrazit vlastnosti pro elementy, jako jsou značky, 2D stopy, razítka, makra, kabely a díly výrobce. Můžete zobrazit křížové odkazy ve formátu tabulky výběrem možnosti Project (Projekt) > Configurations (Konfigurace) > Cross References (Křížové odkazy). Toto rozhraní umožňuje snazší čtení značek. Značky můžete spravovat na záložce Mark (Značka) v části Project Configuration (Konfigurace projektu). S novou volbou Cable Cores style (Styl jader kabelů) můžete v konfiguraci projektu zobrazit styl a barvu čáry jader kabelů. Macros Manager (Manažer maker) obsahuje zaškrtávací políčko, které brání v zavření dialogového okna při otevírání makra. Pokud se pokusíte archivovat otevřený projekt, který je používán jiným uživatelem, zobrazí se zpráva s informací, že archivaci nelze provést. Různé šířky čar ve schématu V závislosti na typu drátu můžete ve schématu zobrazovat různé šířky čar. Export do XML Ve Správci zpráv můžete exportovat data ve formátu.xml. 106

107 13 SOLIDWORKS Enterprise PDM K dispozici jako odděleně prodávaný produkt, který lze použít v softwaru SOLIDWORKS Standard, SOLIDWORKS Professional nebo SOLIDWORKS Premium. Tato kapitola obsahuje následující témata: Vylepšení kopírování stromu Upozornění na duplicitu názvu souboru Doplněk pro Microsoft Office Přesunout strom Mapování dat paralelního schvalování Předdefinované komentáře k akcím přechodu Vylepšení funkce vrácení změn Samostatná oprávnění Přesunout a Odstranit SolidNetWork License Manager Změny uživatelského rozhraní Sloupec Číslo verze v Průzkumníku Windows Viditelnost souborů v soukromém stavu Klient Web2 Vylepšení kopírování stromu Dialogové okno Kopírovat strom bylo přepracováno a vylepšeno pro zlepšení použitelnosti a pro usnadnění práce s velkými sadami dat. Správci mohou také nastavit vlastnosti uživatelů a skupin a zakázat tak uživatelům nebo skupinám kopírovat soubory z vybraných složek. Nemůže tak docházek k nechtěnému kopírování knihoven standardních dílů a dalších běžných součástí. 107

108 SOLIDWORKS Enterprise PDM V dialogovém okně Kopírovat strom: Pole Výchozí cíl zobrazuje umístění aktuální složky vybraného souboru. Můžete napsat novou cestu nebo můžete cílovou cestu určit pomocí tlačítka Procházet. Výchozí cíl také můžete vybrat z rozevíracího seznamu. Tento seznam obsahuje dříve vybrané cílové cesty. Skupina Nastavení je složitelné rozhraní, které obsahuje následující údaje: Verze k použití Nejnovější nebo Odkazovaná. Typ kopírování Soubory nebo Komprimovaný archiv. Možnosti kopírování, včetně možnosti Zahrnout simulaci, která zkopíruje výsledky softwaru SOLIDWORKS Simulation přiřazené ke kopírovaným souborům. Do nabídky Filtrovat zobrazení můžete zadat text, s jehož pomocí vytřídíte seznam zobrazených souborů. Je zde také výběrový rozevírací seznam sloupce, který omezuje filtrování na určitý sloupec, například Název souboru, nebo pro Všechny sloupce. Další informace najdete v části Ovládací prvek Filtr zobrazení příkazu Kopírovat strom. Opravená struktura tabulky obsahuje nové sloupce a chování: Sloupec Typ zobrazuje miniaturní náhledy souborů SOLIDWORKS, když nad danou ikonu typu souboru umístíte ukazatel. 108

109 SOLIDWORKS Enterprise PDM Právě vybrané řádky jsou zvýrazněné modře. Řádky, které jste upravili jsou zvýrazněné žlutě, s upraveným textem zvýrazněným modře a tučně. Text, který zadáte do pole Filtr zobrazení, je zvýrazněn růžovou barvou. Když umístíte ukazatel nad pole Cesta k cílové složce, zobrazí tlačítko dialogové okno Vyhledat složku, abyste mohli vybrat nový cíl pro kopírovaný soubor. V seznamu můžete upravit údaj Název cílového souboru a Cesta k cílové složce a změnit tak název a cíl kopírovaného souboru. Buňky, které lze upravovat, mají modré ohraničení, aby je bylo možné snáze identifikovat. Ve spodní části dialogového okna se zobrazuje počet a typ souborů, které jste vybrali ke zkopírování. Skupina Operace transformací zobrazuje všechny možnosti transformací na nejvyšší úrovni v dialogovém okně. Podrobnosti najdete v nápovědě Průzkumníka souborů SOLIDWORKS Enterprise PDM. Ovládání filtru zobrazení nabídky Kopírovat strom Filtr zobrazení vám pomůže rychleji vyhledávat soubory v dialogovém okně Kopírovat strom. Pomocí Filtru zobrazení můžete ve sloupcích vyhledávat zadané textové řetězce a zobrazit si pouze řádky, které odpovídají zadaným kritériím. Do vyhledávacího pole zadejte hledaný řetězec. Ve výchozím nastavení se filtr použije na Všechny sloupce. Seznam Všechny sloupce můžete rozbalit a vybrat konkrétní sloupec, ve kterém chcete filtr použít. Aplikace vyhledá zadaný text, zobrazí řádky, které tento text obsahují, a nalezený řetězec pro lepší identifikaci zvýrazní. Můžete například zadat text PRT a ze seznamu sloupců vybrat možnost Název souboru. Filtr zobrazení vyhledá řetězec PRT ve sloupci Název souboru a zobrazí řádky, kde se vyskytují názvy souborů obsahující PRT. Vyhledávací řetězec nerozlišuje malá a velká písmena. Filtr zobrazení nabízí následující možnosti Možnost Komentář Negovat filtr nebo! Filtr můžete negovat klepnutím na nebo zadáním znaku! jako předpony textu ve vyhledávacím poli. V takovém případě se zobrazí pouze soubory, které zadaný řetězec neobsahují. 109

110 SOLIDWORKS Enterprise PDM Možnost Filtrovat Komentář Filtruje seznam souborů na základě jednoho či více následujících kritérií: Typ souboru Sestavy Díly Výkresy Ostatní Vybráno ke kopírování Ano, vybráno Ne, nevybráno Změna cesty/názvu Ano, změněno Ne, nezměněno Když filtr použijete, zobrazí se ikona ikonu filtr zrušíte.. Klepnutím na Všechny sloupce Filtruje seznam souborů podle zadaného textu a vybraného sloupce. Můžete vybrat jeden z následujících sloupců: Název souboru Upozornění Verze Vyzvednutý kým Vyzvednutý v Nalezeno v Cesta cílové složky Název cílového souboru Stav Filtr podporuje všechny vlastní sloupce, které jsou v seznamu uvedeny. Vymazat vše Odstraní všechny filtry. Tato možnost se zobrazí, když zadáte text nebo vyberete některou možnost Filtru. Upozornění na duplicitu názvu souboru Aplikace SOLIDWORKS Enterprise PDM uživatele upozorní, pokud se snaží do úschovny přidat soubory se stejným názvem jako stávající soubory úschovny. V předchozích verzích byl uživatel varován ve chvíli, kdy chtěl soubory odevzdat. 110

111 SOLIDWORKS Enterprise PDM Dialogové okno zobrazí soubory s duplicitními názvy. Toto dialogové okno můžete otevřít následovně: V upozornění na duplicitu souborů zobrazením při přidávání souborů do úschovny Na hlavním panelu systému při ukládání souboru z aplikace V upozornění na duplicitu souborů zobrazením při odevzdávání souborů do úschovny Aby se upozornění zobrazovalo, musí správce aktivovat možnost Zakázat duplicitní názvy souboru v této úschovně. Tato možnost je k dispozici v nástroji pro správu v dialogovém okně Kontrola duplicitních názvů souboru v nabídce Typy souborů. Když se uživatel pokusí přidat duplicitní soubor, zobrazí dialogové okno následující informace: Názvy duplicitních souborů, které nelze přidat Umístění, kam se uživatel snaží soubory přidat Umístění stávajících souborů v úschovně Jména uživatelů, kteří si stávající soubory vyzvedli Když uživatel klepne na hypertextový odkaz ve sloupci Aktuální umístění otevře se okno Průzkumníka Windows, které umožňuje přejmenovat přidávaný soubor. Tento seznam je také možné vyexportovat ve formátu.csv. Tato funkce je platná pro všechny podporované typy souborů včetně souborů v soukromém stavu. Doplněk pro Microsoft Office Doplněk pro Microsoft Office přidá do aplikací Microsoft Word, Excel a PowerPoint pás karet programu Enterprise PDM. Z tohoto pásu karet mohou uživatelé provádět operace s úschovnou a zobrazit informace o souboru otevřeném v aplikaci Microsoft Office. K používání doplňku pro Microsoft Office nejsou nutné další licence. Uživatelé však musí mít licenci pro Contributor, CAD Editor nebo PSL, aby mohli vyzvedávat a odevzdávat soubory. Doplněk pro Microsoft Office můžete nainstalovat v rámci instalace programu SOLIDWORKS Enterprise PDM. Když doplněk nainstalujete, zobrazí se vedle dalších pásů karet Office také pás Enterprise PDM. Doplněk pro Microsoft Office uživatelům umožňuje: Vyzvedávat soubory, odevzdávat je a vracet vyzvednutí zpět. Získat nejnovější a předchozí verze souborů. Zobrazit a upravovat informace na kartě dat. Změnit stav Získat přístup k nástroji pro vyhledávání. Vybírat položky v Průzkumníkovi Windows. Zobrazit informace o stavu souboru: 111

112 SOLIDWORKS Enterprise PDM Místní verze Místní oprava Informace o vyzvednutí a pracovním postupu K výhodám doplňku patří: Snazší vyzvedávání a odevzdávání souborů Microsoft Office. Původně museli uživatelé soubor vyzvednout z Průzkumníka Windows, upravit ho v aplikaci Microsoft Office a poté opět odevzdat do úschovny přes rozhraní Průzkumníka Windows. Teď může uživatel všechny tyto akce provést přímo v aplikaci Microsoft Office. Možnost ukládat do odevzdaného souboru změny provedené v rámci relace. Dříve platilo, že když uživatel upravoval odevzdaný soubor, změny provedené v rámci relace byly během vyzvedávání a ukládání souboru ztraceny. Nyní mají uživatelé možnost při vyzvedávání tyto změny uplatnit. Přístup ke starším verzím souborů. Možnost změnit stav pracovního postupu. Přesunout strom Příkaz Přesunout strom umožňuje přesun části nebo celé struktury souborů a složek včetně souvisejících výkresů do jiné složky nebo složek. Dialogové okno Přesunout strom otevřete výběrem souboru a klepnutím na nabídku Nástroje > Přesunout strom. 112

113 SOLIDWORKS Enterprise PDM Nabídka dialogového okna Přesunout strom: Výchozí umístění zobrazuje současné umístění vybraného souboru ve složce. Nové umístění můžete zadat nebo vyhledat. Skupina Nastavení má podobu rozbalitelného rozhraní a obsahuje tyto položky: Zahrnout simulaci: Přesune i výsledky studií SOLIDWORKS Simulation přidružené k vybraným souborům. Zachovat relativní cesty: Zachová cesty odkazů vztahující se k přesouvanému nadřazenému souboru a podle potřeby vytvoří strukturu složek. Když je výběr možnosti Zachovat relativní cesty zrušen, bude hierarchie složek eliminována. Všechny odkazované soubory budou přesunuty do stejné cílové složky jako nadřazený soubor. Včetně výkresů: V seznamu souborů zobrazuje všechny související soubory výkresu, abyste je mohli při přesunu stromové struktury odkazů zahrnout. Na kartách znovu vygenerovat sériové číslo: Pokud se na datových kartách používají sériová čísla, tato funkce přiřadí další číslo v pořadí. Pro transformace Přejmenovat pomocí sériového čísla jsou na datových kartách použita sériová čísla použitá pro pojmenování souborů. Do nabídky Filtrovat zobrazení můžete zadat text, s jehož pomocí vytřídíte seznam zobrazených souborů. V nabídce je také rozbalovací menu s volbou sloupců, kde můžete filtrování omezit na vybraný sloupec, například Název souboru. Můžete také použít možnost Všechny sloupce. Další informace naleznete v části Ovládání filtru zobrazení nabídky Přesunout strom. Revidovaná tabulka obsahuje nové sloupce a funkce: Když ve sloupci Typ přesunete kurzor nad ikonu typu souboru, zobrazí se miniatura s náhledem souboru SOLIDWORKS. Aktuálně vybrané řádky jsou zvýrazněny modře. Řádky, které jste upravili, se zobrazují žlutě. Upravený text má modrou barvu a tučné písmo. Text zadaný v nabídce Filtrovat zobrazení je zvýrazněn růžově. Když přesunete kurzor nad Cestu cílové složky souboru, tlačítko zobrazí dialogové okno Vyhledat složku, kde můžete nastavit novou cílovou složku pro přesouvaný soubor. V seznamu můžete upravit položky Název cílového souboru a Cesta cílové složky a změnit tak název a umístění přesouvaného souboru. Buňky, které je možné upravovat, jsou pro snadnou orientaci ohraničeny modře. V dolní části dialogového okna je uveden počet a typ souborů, které jste vybrali k přesunu. Skupina Operace přesunu uvádí všechny možnosti přesunu v nejvyšší úrovni dialogového okna. V Operacích přesunu můžete přejmenovat cílové soubory ještě před tím, než je přesunete. 113

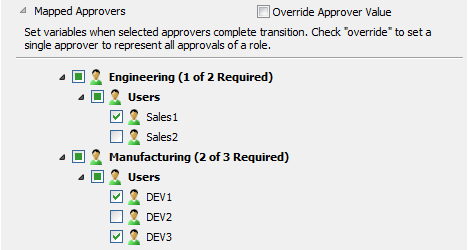

114 SOLIDWORKS Enterprise PDM Přidat předponu: Přidá vámi zadanou předponu k názvům cílových souborů. Přidat příponu: Přidá vámi zadanou příponu k názvům cílových souborů. Přejmenovat pomocí sériového čísla: Nahrazuje názvy cílových souborů sériovými čísly. Nahradit: Nahrazuje řetězce v názvech cílových souborů. Klepnutím na Obnovit vše obnovíte původní názvy. K přesunu souboru nebo složky potřebujete následující oprávnění: Přečíst obsah souboru: Ke všem zdrojovým a cílovým složkám. Přesunout složku: Ke všem přesouvaným složkám. Přidat nebo přejmenovat složku: K cílové složce. Přesunout soubor: Ke všem přesouvaným souborům. Podrobnosti viz Nápověda Průzkumníka souborů SOLIDWORKS Enterprise PDM. Ovládání filtru zobrazení nabídky Přesunout strom Filtr zobrazení vám pomůže rychleji vyhledávat soubory v dialogovém okně Přesunout strom. Pomocí Filtru zobrazení můžete ve sloupcích vyhledávat zadané textové řetězce a zobrazit si pouze řádky, které odpovídají zadaným kritériím. Do vyhledávacího pole zadejte hledaný řetězec. Ve výchozím nastavení se filtr použije na Všechny sloupce. Seznam Všechny sloupce můžete rozbalit a vybrat konkrétní sloupec, ve kterém chcete filtr použít. Aplikace vyhledá zadaný text, zobrazí řádky, které tento text obsahují, a nalezený řetězec pro lepší identifikaci zvýrazní. Můžete například zadat text PRT a ze seznamu sloupců vybrat možnost Název souboru. Filtr zobrazení vyhledá řetězec PRT ve sloupci Název souboru a zobrazí řádky, kde se vyskytují názvy souborů obsahující PRT. Vyhledávací řetězec nerozlišuje malá a velká písmena. Filtr zobrazení nabízí následující možnosti Možnost Komentář Negovat filtr nebo! Filtr můžete negovat klepnutím na nebo zadáním znaku! jako předpony textu ve vyhledávacím poli. V takovém případě se zobrazí pouze soubory, které zadaný řetězec neobsahují. 114

115 SOLIDWORKS Enterprise PDM Možnost Filtrovat Komentář Filtruje seznam souborů na základě jednoho či více následujících kritérií: Typ souboru Assemblies Parts Drawings Others Vybráno pro přesun Ano, vybráno Ne, nevybráno Změna cesty/názvu Ano, změněno Ne, nezměněno Když filtr použijete, zobrazí se ikona filtr zrušíte.. Klepnutím na ikonu Všechny sloupce Filtruje seznam souborů podle zadaného textu a vybraného sloupce. Můžete vybrat jeden z následujících sloupců: Název souboru Upozornění Verze Vyzvednutý kým Vyzvednutý v Nalezeno v Cesta cílové složky Název cílového souboru Stav Filtr podporuje všechny vlastní sloupce, které jsou v seznamu uvedeny. Vymazat vše Odstraní všechny filtry. Tato možnost se zobrazí, když zadáte text nebo vyberete některou možnost Filtru. Přesun struktury souborů do více složek Pomocí funkce Přesunout strom může uživatel přesunout strukturu souborů do více složek. Přesun struktury souborů do více složek: Vyberte nadřazený soubor a klepněte na položku Nástroje > Přesunout strom. V dialogovém okně Přesunout strom klepněte v nabídce Výchozí umístění na položku Procházet a přejděte do primární cílové složky 115

116 SOLIDWORKS Enterprise PDM Určení dalších složek pro umístění konkrétních souborů: a) Vyberte soubor. b) Ve sloupci Cesta cílové složky klepněte na a přejděte do cílové složky. Nastavte zbývající možnosti. V seznamu souborů vyberte v nabídce Přesunout reference, které chcete přesunout. Klepněte na Přesunout. Mapování dat paralelního schvalování Správce může aplikaci SOLIDWORKS Enterprise PDM nastavit tak, aby zaznamenávala uživatelská a systémová data u každého uživatele, který se podílí na procesu paralelního schvalování. Aplikace zaznamená data vždy, když některý člen role dokončí přechod. Když požadovaný počet uživatelů provede schválení, zapíše tato data a všechny mapované vlastnosti na kartu dat. V předchozích verzích bylo možné zaznamenat pouze data posledního uživatele, který přechod souboru schválil. Vylepšené dialogové okno Nastavit proměnnou u akce přechodu umožňuje správcům vybrat uživatele v různých rolích, od kterých chce data zaznamenávat V nabídce je také možnost přepsání, díky níž můžete zaznamenat data od konkrétního uživatele bez ohledu na to, kteří uživatelé ve skutečnosti přechod souboru provedli. Nastavení mapování dat paralelního schvalování: V nástroji pro správu rozbalte nabídku Pracovní postupy a vyberte požadovaný pracovní postup. Vyberte přechod. V dialogovém okně Vlastnosti vyberte v položce Typ možnost Paralelní. Na záložce Akce klepněte na možnost Přidat akci. V dialogovém okně vyberte v položce Typ možnost Nastavit proměnnou. Vyberte Proměnnou a zadejte Hodnotu. Rozbalte nabídku Mapovaní schvalovatelé a vyberte schvalovatele. 116

117 SOLIDWORKS Enterprise PDM Dvakrát klepněte na OK. Uložte pracovní postup. Pokud vyberete možnost Přepsat hodnotu schvalovatele, zaškrtávací políčka budou nahrazena výběrovými tlačítky a můžete vybrat pouze jednoho uživatele. Podrobnosti viz Nápověda Průzkumníka souborů SOLIDWORKS Enterprise PDM a Nápověda pro Nástroj pro správu. Předdefinované komentáře k akcím přechodu Pokud chtějí správci uživatelům poskytnout více informací o verzích souboru, mohou přidat předdefinované komentáře k automatickým přechodům a akcím přechodu, které nastavují proměnné nebo zvyšují opravu. Uživatelé si tyto komentáře mohou zobrazit v historii souborů a v seznamech Získat verzi. Přidání předdefinovaného komentáře k akci přechodu: V nástroji pro správu rozbalte nabídku Pracovní postupy a vyberte požadovaný pracovní postup. Vyberte přechod. V dialogovém okně Vlastnosti vybraného přechodu vyberte Typ. Na záložce Akce klepněte na možnost Přidat akci. V dialogovém okně Akce přechodu vyberte Typ akce: Komentář. Do pole Komentář k přechodu zadejte komentář. Tento typ akce je k dispozici pouze u Automatických přechodů. Zvýšit opravu. Do pole Komentář k revizi zadejte komentář. Nastavit proměnnou. Do pole Komentář k verzi zadejte komentář. Komentář k verzi je sdílen u všech akcí nastavení proměnných u daného přechodu. 117

118 SOLIDWORKS Enterprise PDM Dvakrát klepněte na OK. Uložte pracovní postup. Pokud vytvoříte Automatický přechod s komentářem a změníte přechod na Rovnoběžný nebo Kolmý, zobrazí se upozornění. Klepnutím na OK komentář akce přechodu smažete a změníte typ přechodu. Klepnutím na možnost Zrušit změnu zrušíte. Následující dialogové okno Historie ukazuje komentář akce přechodu. První tři komentáře se vztahují postupně ke zvýšení opravy, k akci přechodu a k nastavení proměnné. 118

119 SOLIDWORKS Enterprise PDM Vylepšení funkce vrácení změn Při vrácení změn v souboru se nyní nastaví počet verzí tak, aby odpovídal jmenovce oprav. Dosud se počet verzí v tomto případě neměnil, což vedlo k číslům oprav mimo pořadí. Můžete také přidávat komentáře, které se budou zobrazovat v historii souboru při provádění operace vrácení změn. Při vrácení změn se trvale odstraní verze, opravy a přechody mezi stavy vytvořené po události vybrané v historii souboru. Poznámku k vrácení změn lze vložit takto: V zobrazení souborů v prohlížeči Windows Explorer klikněte pravým tlačítkem na soubor a vyberte příkaz Historie. Vyberte událost, po kterou chcete vrátit změny. Klikněte na tlačítko Vrácení změn. V okně, které se otevře, zadejte poznámku a klikněte na Pokračovat ve vrácení změn. Vložená poznámka se zobrazí v okně Historie. 119

120 SOLIDWORKS Enterprise PDM Klepněte na Zavřít. Samostatná oprávnění Přesunout a Odstranit Aplikace Enterprise PDM umožňuje lepší správu uživatelských oprávnění a nabízí samostatná oprávnění Přesunout a Odstranit k souborům a složkám. Abyste mohli soubory přesouvat, musí vám správce aktivovat oprávnění Přidat nebo přejmenovat soubor k cílové složce. Nastavení oprávnění k přesunutí a odstranění: V nástroji pro správu rozbalte složku Uživatelé nebo Skupiny. Dvakrát klepněte na požadovaného uživatele nebo skupinu. V dialogovém okně klepněte na položku Oprávnění ke složce. Na záložce Oprávnění podle složek vyberte složku, ke které chcete udělit oprávnění. Vyberte vhodné oprávnění k akci, kterou chce uživatel provést: Odstranit soubor Přesunout soubor Odstranit složku Přesunout složku V předchozích verzích byla k dispozici pouze oprávnění Odstranit soubor a Odstranit složku. Na stránce Oprávnění stavu můžete uživatelům povolit přesouvat a odstraňovat soubory během změny stavu. U Oprávnění stavu nejsou v nabídce oprávnění pro přesun nebo odstranění složky. 120

121 SOLIDWORKS Enterprise PDM SolidNetWork License Manager Aplikace SOLIDWORKS Enterprise PDM 2015 nyní ke správě licencí využívá aplikaci SolidNetWork License Manager (SNL). V předchozích verzích byly licence spravovány uvnitř databáze SQL. Správa licencí s aplikací SNL Manager umožňuje kontrolu a přehled o využití licencí; pomocí jednoho nástroje můžete spravovat licence pro aplikaci Enterprise PDM i pro ostatní produkty SOLIDWORKS. Správci si mohou v SNL zobrazit dostupné licence a ovládat přístup uživatelů k úschovně. Pomocí souboru možností FlexNet mohou správci některé typy licencí vyhradit nebo odmítnout. Další informace o práci se souborem možností najdete v části Aby bylo možno pracovat se softwarem SOLIDWORKS Enterprise PDM 2015, je součástí instalačního média SOLIDWORKS Enterprise PDM i aplikace SDL Manager Licence můžete aktivovat pomocí přiděleného 24místného sériového čísla pro software SOLIDWORKS Enterprise PDM. Sériová čísla byla vygenerována při původním nákupu aplikace SOLIDWORKS Enterprise PDM. Zaregistrovaná sériová čísla můžete zjistit v sekci Moje produkty na Zákaznickém portálu SOLIDWORKS. Neznáte-li svoje sériové číslo pro software SOLIDWORKS Enterprise PDM nebo je-li toto číslo 16místné, obraťte se na svého prodejce VAR (Value Added Reseller), který vám přidělí 24místné sériové číslo. Aktivace licencí pro software SOLIDWORKS Enterprise PDM je podobná jako aktivace licence SOLIDWORKS SNL. Síťovou instalaci softwaru SOLIDWORKS Enterprise PDM nelze kombinovat se síťovými instalacemi softwaru SOLIDWORKS; licence pro Enterprise PDM i SOLIDWORKS nicméně můžete spravovat pomocí téže aplikace SNL Manager. Nemáte-li síťovou instalaci SOLIDWORKS, není za síťovou instalaci aplikace SOLIDWORKS Enterprise PDM účtován žádný poplatek. Jestliže ale později zakoupíte kterýkoli síťový produkt SOLIDWORKS, musíte uhradit normální poplatek za síťovou instalaci. Další informace o aktivaci a nastavení aplikace SolidNetWork License Manager, získáte na Zákaznickém portálu SOLIDWORKS nebo v nápovědě k nástroji pro správu SOLIDWORKS Enterprise PDM. Změny uživatelského rozhraní Mnoho běžných prvků uživatelského rozhraní a systémových ikon bylo vylepšeno z důvodu zjednodušení a zlepšení práce uživatele. Ikony s přehlednými informacemi u seznamů souborů Aplikace Enterprise PDM nabízí v seznamech souborů a v doplňkových modulech SOLIDWORKS novou sadu ikon s přehlednými informacemi. 121

122 SOLIDWORKS Enterprise PDM Ikona Záložka Verze, Průzkumník Windows a seznamy souborů s výsledky vyhledávání Doplňkový modul SOLIDWORKS Enterprise PDM Význam ikon Označuje soubor, který není v nejnovější verzi. Tato ikona se zobrazuje vedle nadřazeného souboru a odkazovaného podřazeného souboru, pokud verze nadřazeného souboru Jak byla sestavena (poslední odevzdaná) neodkazuje na nejnovější verzi podřazeného souboru. Verze místního souboru je starší než nejnovější verze v úschovně. Verze místního souboru je novější než nejnovější verze v úschovně. Tato ikona se zobrazí v případě, kdy upravíte soubor a místně jej uložíte, ale neodevzdáte jej. Verze místního souboru není v úschovně nebo se jedná o soubor v soukromém stavu. Tato ikona se zobrazuje v doplňkovém modulu SOLIDWORKS Enterprise PDM u souborů, které jsou v mezipaměti uživatele nebo umístěny mimo úschovnu. Verze místního souboru je stejná jako nejnovější verze v úschovně. Verze místního souboru je upravena v aplikaci SOLIDWORKS, není ale dosud uložena. Tato ikona se zobrazí v případě, pokud uživatel upraví soubor nebo pokud aplikace SOLIDWORKS provede obnovení nebo aktualizaci. Soubor byl odevzdán jiným uživatelem v průběhu současné relace SOLIDWORKS. Tato ikona se zobrazí společně s ikonou starší verze v případě, kdy jiný uživatel odevzdá soubor otevřený v režimu pouze ke čtení před tím, než jej odevzdáte vy. Formát tabulek Tabulky a ovládací prvky byly z důvodu snazšího používání přepracovány. 122

123 SOLIDWORKS Enterprise PDM Tato vylepšení se vztahují na tabulky Kusovník, Obsahuje a Kde se používá a na mnoho dialogových oken. Nová struktura tabulky obsahuje tato vylepšení: Když ve sloupci Typ přesunete kurzor nad ikonu typu souboru, zobrazí se miniatura s náhledem souboru SOLIDWORKS. Sloupec Výsledek byl nahrazen sloupcem Upozornění, který zobrazuje pouze upozornění. Když nad sloupec přesunete kurzor, zvýrazní se modrou barvou. Aktuálně vybrané řady jsou zvýrazněny modře. Upravovaný text v tabulce Kusovník a v dialogových oknech Kopírovat strom, Přesunout strom, Generovat položku a Vytvořit reference souboru je mnohem výraznější. Buňky, které je možné upravovat, jsou ohraničeny modře. Řádky, které jste upravili, se zobrazují žlutě. Upravený text má modrou barvu a tučné písmo. Další změny v tabulce Kusovník: Sloupec, který zobrazuje miniaturu s náhledem souboru SOLIDWORKS, má nové záhlaví Typ. Pokud třídíte podle některého sloupce, je tento sloupec zvýrazněn zeleně. Položka (množství), kterou jste upravili, se nezobrazuje zeleně, ale modře a tučně. Když uložíte změnu množství, vlevo od upraveného textu se zobrazí oranžový pruh. Zvýraznění celé buňky, které se pro porovnání kusovníků používalo v předchozích verzích, je nyní nahrazeno zvýrazněním hran buňky. Při porovnávání kusovníků se vlevo od upravených buněk zobrazí oranžový pruh. Když přidáte nový řádek a porovnáte, zobrazí se vlevo vedle každé buňky zelený pruh. Když smažete řádek a porovnáte, zobrazí se vlevo vedle každé buňky červený pruh. Níže jsou ukázány změny uživatelského rozhraní v pojmenovaném kusovníku. Aktuálně upravovaný řádek je zvýrazněn žlutě. Oranžové pruhy označují text, který byl upraven a uložen. 123

124 SOLIDWORKS Enterprise PDM Sloupec Číslo verze v Průzkumníku Windows Z důvodu zlepšení správy vyrovnávací paměti a zlepšení informovanosti jsme umožnili zobrazování informací o verzi v Průzkumníku Windows a v seznamech souborů nástroje pro hledání. Správci mohou v nástroji pro správu pomocí dialogového okna Upravitelný sloupec přidat sloupec Číslo verze. Tento sloupec zobrazuje číslem místní verzi a poslední verzi vloženou do úschovny. Soubory v seznamu pak mohou uživatelé klepnutím na sloupec Číslo verze třídit. Soubory jsou tříděny v následujícím pořadí: Ikona Význam Místní soubor je stejný jako nejnovější verze v úschovně. Místní soubor není v úschovně nebo se jedná o soubor v soukromém stavu. Místní soubor je novější než nejnovější verze v úschovně. Místní soubor je starší než nejnovější verze v úschovně. Soubor není umístěn v mezipaměti. U složek v úschovně je sloupec prázdný a u složek, které v úschovně nejsou, se zobrazuje ikona. Přidání sloupce s číslem verze do seznamů souborů Správci mohou přidat sloupec Číslo verze vytvořením nové sady sloupců nebo upravením stávající sady sloupců. Tento sloupec se zobrazí, když uživatel v Průzkumníku Windows aktivuje podrobné zobrazení. 124

125 SOLIDWORKS Enterprise PDM Přidání sloupce Číslo verze do seznamů souborů: V nástroji pro správu klepněte pravým tlačítkem na možnost Sloupce a zvolte možnost Nová sada sloupců. V dialogovém okně zadejte Název sady sloupců. Jako Typ vyberte Seznam souborů. Klepněte na Nový sloupec. Jako Proměnnou vyberte <Číslo verze>. Číslo verze se zobrazí v seznamu Sloupce. V nabídce Uživatelé vyberte uživatele, kteří si mohou nový sloupec zobrazit. Klepněte na tlačítko OK. Přidání sloupce Číslo verze do výsledků vyhledávání Přidání sloupce Číslo verze do výsledků vyhledávání: V nástroji pro správu rozbalte nabídku Karty a Vyhledávací karty. Dvakrát klepněte na možnost Kompletní vyhledávání. V dialogovém okně pod nabídkou Vlastnosti karty vyberte v položce Sada výsledného sloupce možnost <Sada nových sloupců>. V dialogovém okně zadejte Název sady sloupců. V nabídce Sloupce klepněte na možnost Nový sloupec. Chcete-li přidat sloupec Číslo verze, vyberte v položce Proměnná možnost <Číslo verze>. Chcete-li přidat další sloupce, například Název nebo Vyzvednul(a), opakujte pro každý sloupec kroky 5 a 6. Chcete-li upravit pořadí sloupců, vyberte požadovaný sloupec a klepněte na nebo. Pořadí sloupců se zobrazuje v Náhledu. Klepněte na tlačítko OK. V Editoru karet vyberte v nabídce Vlastnosti karty u položky Sada výsledného sloupce název sady sloupců z kroku 4. Zkontrolujte, zda je aktivní možnost Uživatelé, kteří mohou používat tento formulář. Vyhledávací kartu uložte. Ikony s přehlednými informacemi na záložce Verze Ikony na záložce Verze vám nabízejí rychlý přehled stavu souboru. Tyto ikony se zobrazují bez ohledu na to, zda je sloupec Číslo verze aktivní. Když vyberete soubor, stav souboru vám ukáží stejné ikony, jako se používají ve sloupci Číslo verze. Ikona se zobrazí v těchto případech: 125

126 SOLIDWORKS Enterprise PDM Nevyberete soubor Vyberete složku Vyberete více souborů Pokud vyberete soubor, který nemá nejnovější místní verzi, zobrazí se navíc upozornění. Viditelnost souborů v soukromém stavu Pro snazší koordinaci názvů souborů a práce na projektech mohou administrátoři udělovat uživatelům a jejich skupinám oprávnění k zobrazování souborů, které jsou v soukromém stavu. Jde o soubory, které ostatní uživatelé vložili do úschovny, ale dosud je neodevzdali. Ve starších verzích si tyto soubory mohli zobrazovat pouze administrátoři. Díky tomu, že jsou soubory v soukromém stavu pro vybrané uživatele viditelné, nedochází k problémům jako duplicita návrhů nebo duplicitní čísla dílů. Informace o souboru se v zobrazení souborů a ve výsledcích vyhledávání v prohlížeči Windows Explorer zobrazí kurzívou. Uživatelé nemohou v souborech v soukromém stavu provádět žádné operace. Pro soubor v soukromém stavu platí následující: V zobrazení souborů nebo výsledcích vyhledávání: Ve sloupci Vyzvednul(a) je zobrazen vlastník souboru Ve sloupci Číslo verze je zobrazena ikona v úschovně, která označuje soubor, jenž není Na záložkách Karta dat, Kusovník, Obsahuje a Kde je použito je zobrazeno hlášení, Na záložce Verze je zobrazeno: 126

127 SOLIDWORKS Enterprise PDM Povolení uživatelům zobrazovat soubory v soukromém stavu Správci mohou uživatelům umožnit zobrazovat soubory v soukromém stavu, když jim udělí příslušná Oprávnění ke složce. Toto oprávnění není k dispozici v nabídce Oprávnění stavu, neboť soubor není součástí žádného pracovního postupu. V nástroji pro správu rozbalte složku Uživatelé nebo Skupiny. Dvakrát klepněte na požadovaného uživatele nebo skupinu. V dialogovém okně klepněte na položku Oprávnění ke složce. Na záložce Oprávnění podle složek vyberte složku, ke které chcete udělit oprávnění. Vyberte možnost Může zobrazit soubory před konečným odevzdáním (soukromý stav). Klepněte na tlačítko OK. Klient Web2 Aplikace Web2 je webový klient, který umožňuje připojení k úschovně softwaru Enterprise PDM z většiny zařízení prostřednictvím webového prohlížeče. Klient Web2 je užitečným nástrojem pro externí i interní uživatele, kteří nejsou připojeni k firemní sítí nebo mají nepodporovaný operační systém. Přístup k aplikaci Web2 je integrován do softwaru SOLIDWORKS Enterprise PDM při použití licence typu Web nebo Prohlížeč. Webová licence je součástí všech licencí CAD Editor, Přispěvatel a PSL. Klient Web2 funguje s webovými prohlížeči Microsoft Internet Explorer, Google Chrome, Mozilla Firefox a Apple Safari. Při použití klientu Web2 s prohlížečem Internet Explorer si mohou uživatelé dynamicky zobrazovat soubory SOLIDWORKS pomocí doplňkového modulu edrawings ActiveX. Doplňkový modul edrawings ActiveX vyžaduje, aby byl na počítači uživatele instalován software edrawings. Klient Web2 umožňuje připojení k úschovně aplikace Enterprise PDM z mobilního zařízení (např iphone ); uživatel může procházet složky, zobrazovat si informace o souborech a jejich náhledy, vyhledávat soubory a měnit jejich stav. 127
