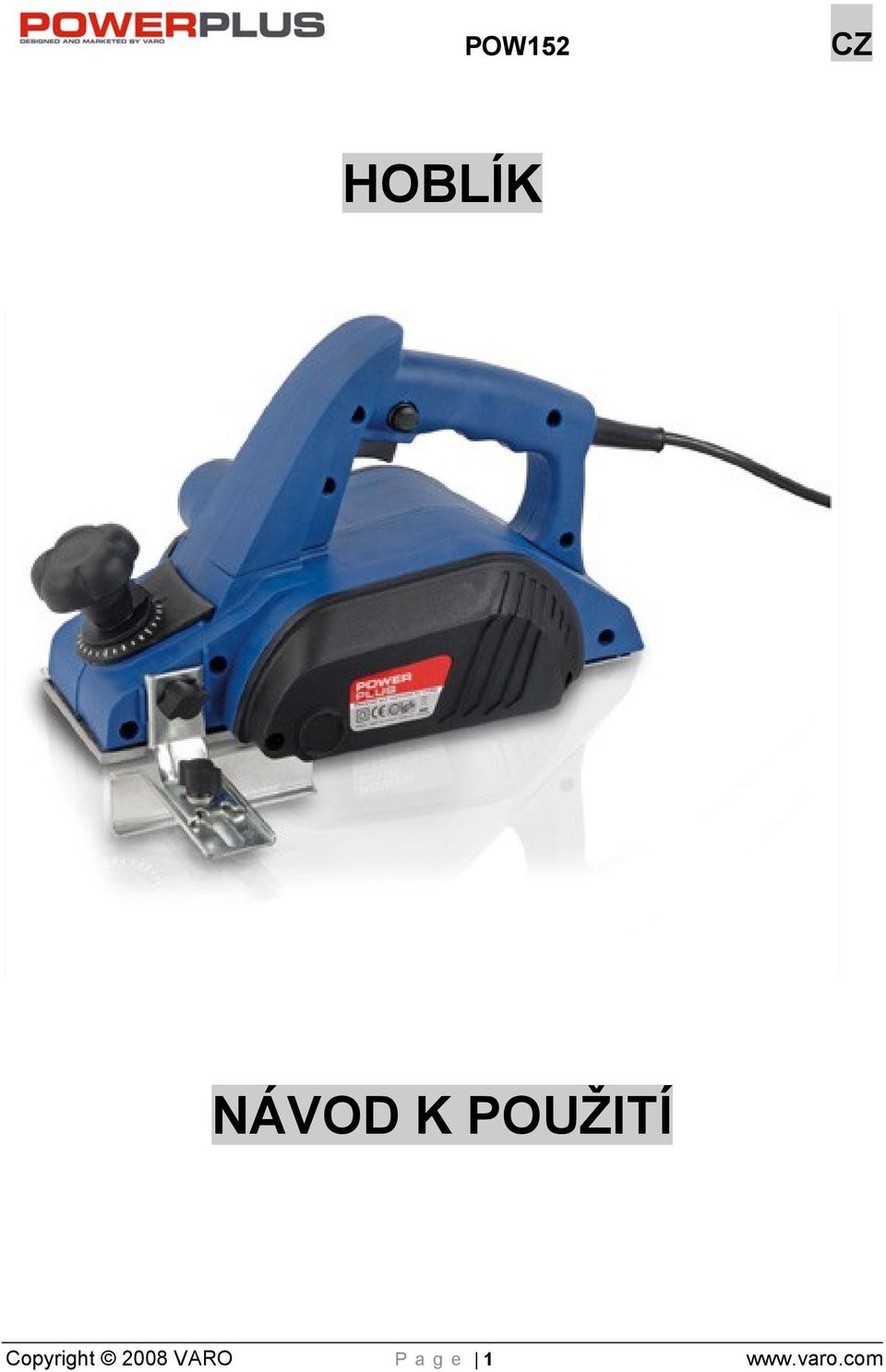

1 HOBLÍK NÁVOD K POUŽITÍ Copyright 2008 VARO Page 1

2 1 OBLAST POUŽITÍ POPIS (OBR A) OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PŘED ZAPOČETÍM PRÁCE POUŽITÍ HOBLÍKU ČIŠTĚNÍ A ÚDRŽBA Čištění TECHNICKÉ ÚDAJE ZÁRUKA ŽIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ... 9 Copyright 2008 VARO Page 2

3 HOBLÍK 600W POW152 POW152 CZ 1 OBLAST POUŽITÍ Výrobek je určen k hoblování dřeva jako např.trámů a tenkého dřeva. Výrobce nense odpovědnost za nesprávné použití výrobku. Dodržujte bezpečnostní pokyny a provozní informace z návodu jako prevenci před poraněním či škodě. Nástroj není určen ke komerčnímu využití. UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (OBR A) 1. ON/OFF vypínač 2. Pojistka vypínače 3. Kombinační tlačítko 4. Stupnice hloubky úběru 5. Kryt pásu 6. Nůž 7. Svorka 8. Vývod pro hobliny 9. Základna 10. V-rýha 11. Hlava nože 12. Hnací řemen 13. Zarážka paralelního vodítka 14. Vodící lišta paralelního dorazu 15. Paralelní vodítko 16. Hloubka nože 3 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 3.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 3.2 Elektrická bezpečnost Vždy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Copyright 2008 VARO Page 3

4 Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 3.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 3.4 Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Copyright 2008 VARO Page 4

5 Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. 3.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 4 ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY Pracovní plochu udržujte čistou. Výrobek nepoužívejte v blízkosti hořlavých látek,plynů nebo ve vlhkém prostředí.hrozí nebezpečí exploze. Nikdy nenechávejte zapnuté zařízení bez dozoru. Nikdy výrobek nepoužívejte pokud jste unaveni nebo máte sníženou koncentraci,např.po konzumaci alkoholu nebo léků. Snížená pozornost může vést ke vzniku poranění. Pro lepší a dlouhodobější použití udržujte výrobek čistý a v pořádku. Při práci nenoste volný oděv a šperky. Při práci stůjte pevně a používejte neklouzavou podrážku na obuvi. Pokud máte dlouhé vlasy, řádně je zakryjte. Volný oděv,šperky nebo dlouhé vlasy mohou přijít do kontaktu s rotujícími částmi hoblíku. Vždy používejte ochranné brýle. Pokud je to nutné, používejte respirační masku. Pokud je to nutné, používejte pomůcky chránící sluch. Nebuďte při práci roztržití. Může to vést ke ztrátě kontroly nad nářadím. Nepoužívejte hoblík, pokud je vypínač poškozený. Hoblík, který nelze zapnout nebo vypnout je nebezpečné používat a je třeba jej nechat opravit. Před přiložením hoblíku k materiálu jej zapněte. Před zapnutím vyjměte z hoblíku klíče a další nářadí. Nikdy hoblík nepřehřívejte. Pokud dojde k poklesu rychlosti, hoblík vypněte a znovu zapněte. Práce s nářadím bude bezpečnější a lehčí, pokud budete výrobek používat k danému účelu. Obráběný kus zabezpečte proti otáčení, např. ve svěráku. Neobrábějte kus, který je příliš malý na to,aby jste jej mohli přichytit ve svěráku. Pokud budete obráběný kus držet rukou, nebudete moci pracovat s nářadím bezpečně. Nářadí uchovávejte mimo dosah dětí. Používejte pouze příslušenství doporučené výrobcem. Napětí v síti musí odpovídat napětí uvedeném na štítku výrobku. Vyhýbejte se kontaktu s uzemněnými spotřebiči jako např. radiátory,lednicemi, kamny atd jako prevenci proti zasažení el.proudem. Nikdy výrobek nenoste za kabel. Kabel chraňte před olejem, horkem a ostrými předměty. Poškozené kabely mohou způsobit zásah el.proudem. Před započetím práce zkontrolujte výrobek I kabel,zda nejsou poškozené. Před zapnutím kabelu do el.sítě zkontrolujte, zda není vypínač výrobku v zapnuté poloze. Při použití venku používejte jen správný prodlužovací kabel. Při použití kabelového bubnu je třeba kabel zcela vymotat,aby nedošlo k jeho přehřátí. Minimální průměr musí být 1.5 mm². Při práci venku je třeba aby zásuvka byla vybavena proudovým jističem. Pokud hoblík nepoužíváte, odpojte kabel z el.sítě. Copyright 2008 VARO Page 5

6 Kabel udržujte mimo hoblík,aby nedošlo k jeho poškození. Při práci může vznikat prach, který může být škodlivý nebo hořlavý. Zvolte vhodné bezpečnostní opatření. Noste respirační masku. Zajistěte při práci řádnou ventilaci. Nehoblujte materiál obsahující azbest. Nikdy nesahejte na rotující části výrobku. Po ukončení práce vypněte hoblík a položte jej až se zcela zastaví. Nikdy nehoblujte přes kovové předměty jako jsou hřebíky,šrouby apod. Nikdy nestrkejte prsty do vývodu pro hobliny. 5 PŘED ZAPOČETÍM PRÁCE 5.1 Vývod prachu Při použití hoblíku vzniká prach, který může být nebezpečný. Vždy používejte dodávaný prachový sáček. 5.2 Externí vývod K hoblíku můžete pomocí adaptéru připojit vhodnou hadici od domácího nebo průmyslového vysavače. 6 POUŽITÍ HOBLÍKU 6.1 Spínač zapnutí ON/OFF Nejdříve stiskněte pojistku vypínače (uvolněte) a a pak stiskněte vypínač. Držte obojí během práce stisknuté. Pro vypnutí hoblíku uvolněte vypínač. 6.2 Nastavení hloubky úběru Hloubka úběru může být nastavena mezi 0 a 20 mm. Otočením proti směru hodinových ručiček snížíte hloubku úběru. Otočením ve směru hodinových ručiček zvýšíte hloubku úběru. Nastavte požadovanou hloubku úběru. Základnu umistěte pevně na plochu obráběného kusu. Nože hoblíku se nesmějí dotýkat povrchu. Zapněte hoblík a malým tlakem jej suňte jej po ploše. Tlak směřujte oběma rukama do středu hoblíku. Pokud hoblujete tvrdé dřevo, použijte nižší úběr a hoblování opakujte. Důležité: Pro co nejlepší hoblování je třeba mít ostré nože a úběr nesmí být příliš velký. 6.3 Pokosové spoje V přední části základny je V rýha pro snadnější a jednodušší pokosové spoje. Umistěte základnu s rýhou na okraji obráběného kusu a pohybujte hoblíkem podél rýhy. 6.4 Paralelní doraz Paralelní doraz se používá, když chcete hoblovat rovnoběžně s obráběným kusem. Pomocí šroubů upevněte na levé straně držák paralelního dorazu. Nyní připevněte vodící lištu paralelního dorazu k držáku pomocí šroubů. Vodící lišta musí vždy směřovat dolů. Nastavte požadovanouo vzdálenost mezi vodící lištou a obráběným kusem. Utáhněte šroub na vodící liště. 6.5 Nastavení hloubky Paralelní blok můžete použít I pokud chcete hoblovat schody. Připevněte paralelní blok na levou stranu hoblíku. Na pravé straně hoblíku nastavte hloubku nože. Copyright 2008 VARO Page 6

7 Nastavte šířku kroku pomocí paralelního bloku. Nastavte hloubku kroku. POW152 CZ TIP: Nenastavujte hloubku úběru na více než 2 mm a hoblované místo opracovávejte tak dlouho, dokud nedosáhnete požadovaného výsledku. 7 ČIŠTĚNÍ A ÚDRŽBA Varování! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. 7.1 Čištění Udržujte čisté větrací štěrbiny stroje, abyste předešli přehřátí motoru Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po každém použití Udržujte větrací štěrbiny prosté prachu a nečistot. Jestliže nečistota nepovoluje, použijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla 7.2 Výměna nožů Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly. Před jakoukoliv manipulací odpojte kabel z el.sítě. Důležité: Nože jsou ostré,hrozí riziko poranění. Karbidové nože mají dvojí ostří a je možno je v případě potřeby otočit. Jakmile dojde k otupění obou ostří, musí být nahrazeno novým. 7.3 Vyjmutí nožů Povolte šrouby. Povolte svorku, pokud je třeba, jemně na ni poklepejte kouskem dřeva. Pomocí kousku dřeva zatlačte na ostří a vyjměte jej z vodítka. 7.4 Uchycení nožů Vodítko a nože očistěte. Zatlačte nůž do rýhy a zarovnejte k zadní části základny. Zajistěte svorkou. Zkontrolujte, zda jsou šrouby utažené. Ručně otočte hlavou a přesvědčte se, že se volně otáčí. Důležité : Vždy vyměňte oba nože najednou. Tím zajistíte jednotnou hloubku hoblování. 7.5 Výměna hnacího řemene Před manipulací s hoblíkem vyjměte kabel z el.sítě. Odšroubujte kryt řemene. Řemen vyjměte a nahraďte jej novým. Nejdříve nasaďte řemen na malé kolo a poté jej nasaďte otočením na velké kolo. Nasaďte kryt a upevněte jej. Copyright 2008 VARO Page 7

8 7.6 Výměna uhlíkových kartáčů Pravidelně kontrolujte a měňte uhlíkové kartáče. Vyměňte je pokud míra opotřebení přesáhne limit. Uhlíkové kartáče udržujte čisté. Oba kartáče musí být měněny najednou. Používejte pouze originální uhlíkové kartáče. 8 TECHNICKÉ ÚDAJE Napětí / Kmitočet Příkon Rychlost při chodu naprázdno Hloubka úběru: Šířka hoblíku: Váha Drážka 230V / 50Hz 600W min-1 0 to 2.0 mm 82 mm 2,42 kg 12mm HLUKOVÉ ZATÍŽENÍ Hodnoty hlukových emisí se měří podle příslušné normy. Úroveň akustického tlaku LpA 88,7 db(a) Úroveň akustického výkonu LwA 99,7 db(a) Vibrace POZOR! Hladina akustického výkonu může přesáhnout 85 db(a), v takovém případě je třeba si nasadit individuální chránič sluchu. < m/s² 9 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, výměna uhlíkových kartáčků,...). Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 10 ŽIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Další informace vám sdělí místní správa nebo prodejce. Copyright 2008 VARO Page 8

9 11 PROHLÁŠENÍ O SHODĚ POW152 CZ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : Hoblík 600W Značka : POWERplus Číslo položky : POW152 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 98/37/ES směrnice o strojním zařízení Evropské harmonizované normy a jejich změny a doplňky: EN : 2000 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci Datum : 19/06/2008 Copyright 2008 VARO Page 9
