O autorovi: Věk: 19 let Student Smíchovské SPŠ Zájmy: IT, technika, hudba Sport : cyklistika, lyžování, běh
|
|
|
- Jozef Kovář
- před 8 lety
- Počet zobrazení:
Transkript
1
2 O autorovi: Věk: 19 let Student Smíchovské SPŠ Zájmy: IT, technika, hudba Sport : cyklistika, lyžování, běh SSPŠ - Maturitní projekt Hydroplán /11 2
3 O projektu: Náš projekt se zabývá návrhem a výrobou dálkově řízeného modelu hydroplánu. Součástí návrhu je realizace modelu v aplikaci Inventor a tvorba modelu v grafickém editoru Cinema 4D. Hlavním výstupem je funkční model. SSPŠ - Maturitní projekt Hydroplán /11 3
4 Stanovení dílčích úkolů: Volba a ujasnění základní koncepce modelu Návrh konstrukce modelu Realizace modelu v aplikaci Autodesk Inventor Tvorba modelu v Cinema 4D Výroba a stavba funkčního modelu hydroplánu SSPŠ - Maturitní projekt Hydroplán /11 4
5 Počátek práce Abychom mohli vytvořit návrh bylo nutné pochopit konstrukci letounů a základní vlastnosti aerodynamiky křídla. Při určení celkových rozměrů nám pomohla inspirace z jiných funkčních modelů. Celý návrh jsme přizpůsobili možnostem výroby. SSPŠ - Maturitní projekt Hydroplán /11 5

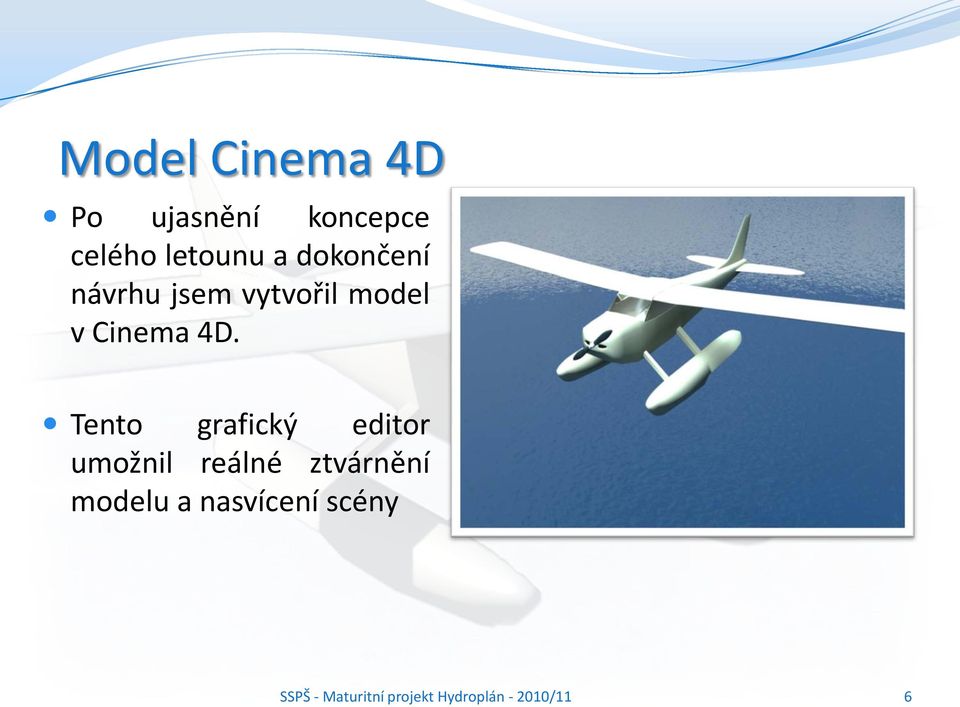

6 Model Cinema 4D Po ujasnění koncepce celého letounu a dokončení návrhu jsem vytvořil model v Cinema 4D. Tento grafický editor umožnil reálné ztvárnění modelu a nasvícení scény SSPŠ - Maturitní projekt Hydroplán /11 6

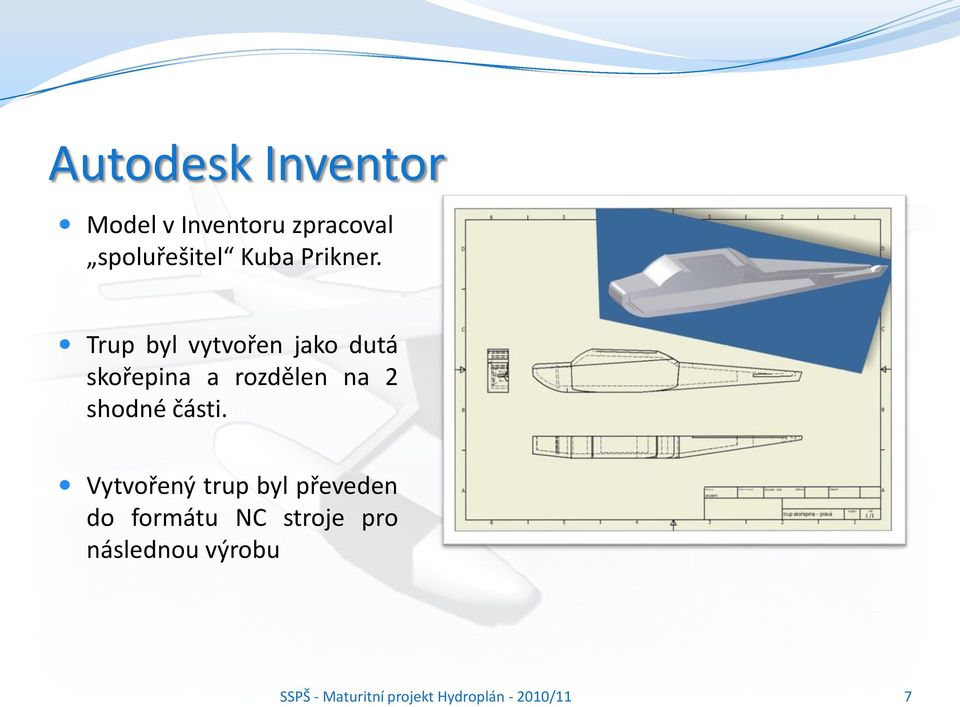

7 Autodesk Inventor Model v Inventoru zpracoval spoluřešitel Kuba Prikner. Trup byl vytvořen jako dutá skořepina a rozdělen na 2 shodné části. Vytvořený trup byl převeden do formátu NC stroje pro následnou výrobu SSPŠ - Maturitní projekt Hydroplán /11 7

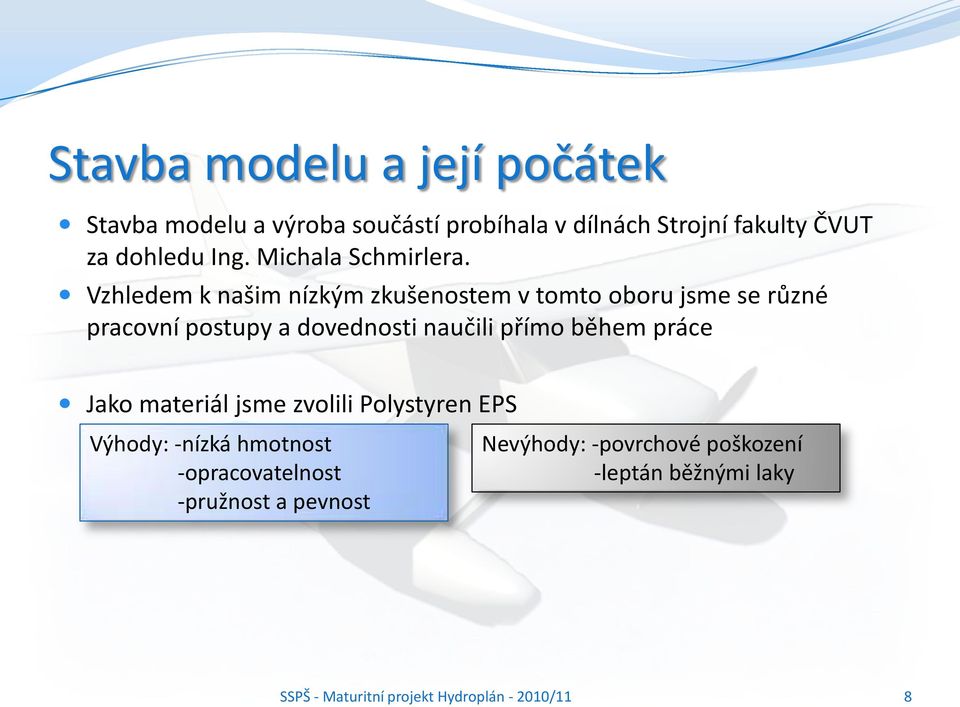

8 Stavba modelu a její počátek Stavba modelu a výroba součástí probíhala v dílnách Strojní fakulty ČVUT za dohledu Ing. Michala Schmirlera. Vzhledem k našim nízkým zkušenostem v tomto oboru jsme se různé pracovní postupy a dovednosti naučili přímo během práce Jako materiál jsme zvolili Polystyren EPS Výhody: -nízká hmotnost -opracovatelnost -pružnost a pevnost Nevýhody: -povrchové poškození -leptán běžnými laky SSPŠ - Maturitní projekt Hydroplán /11 8
9 Stavba modelu ocasní křídla Nejsou profilovaná, zvolili jsme proto ruční výrobu tvar jsme vyřezali je dle rozměrů návrhu z desky polystyrenu Výsledek jsme začistili SSPŠ - Maturitní projekt Hydroplán /11 9
10 Stavba modelu hlavní křídlo Hlavní křídlo jsme vyřízli žhavicím drátem z EPS desky Je tak dodržen zadaný profil křídla SSPŠ - Maturitní projekt Hydroplán /11 10
11 Stavba modelu trup letounu Výroba trupu probíhala pomocí NC stroje na základě návrhu z aplikace Inventor Obě poloviny bylo nutné důkladně začistit a upravit pro sestavení SSPŠ - Maturitní projekt Hydroplán /11 11

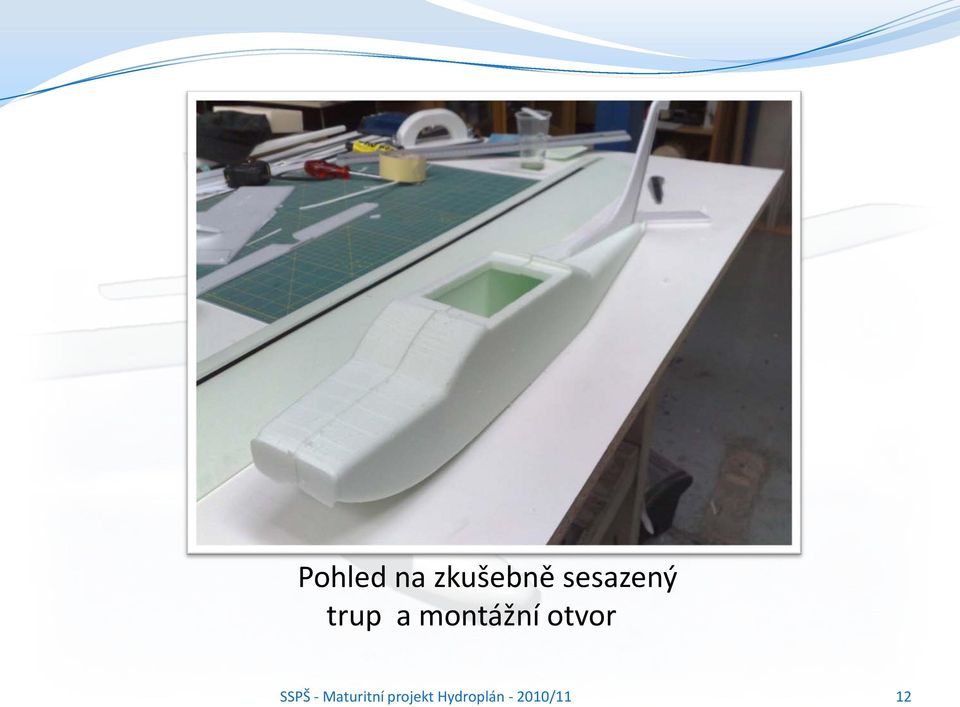

12 Pohled na zkušebně sesazený trup a montážní otvor SSPŠ - Maturitní projekt Hydroplán /11 12

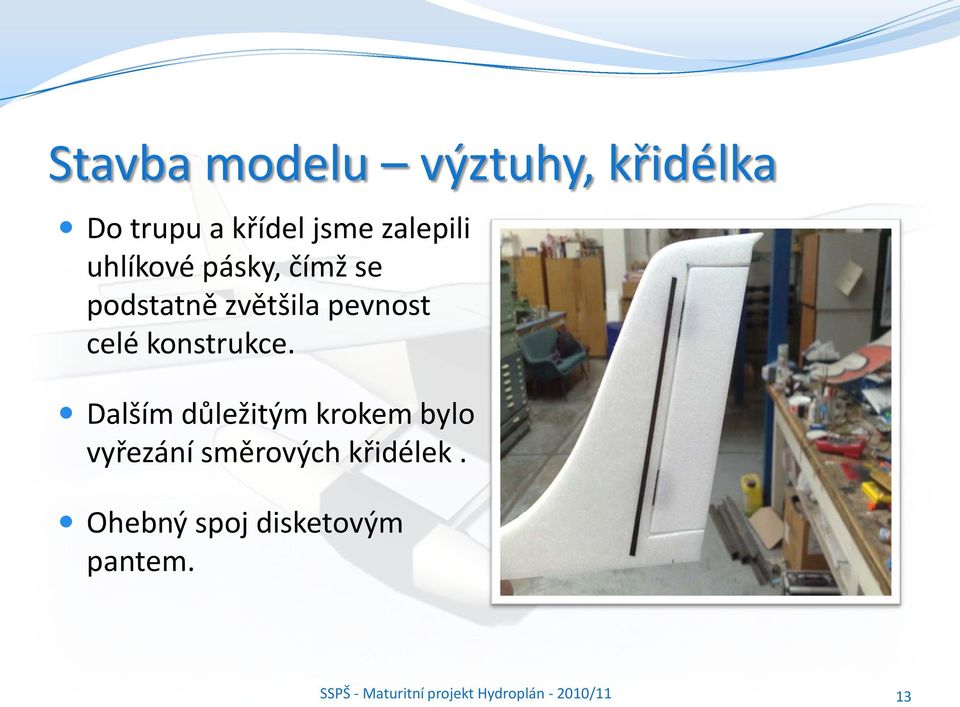

13 Stavba modelu výztuhy, křidélka Do trupu a křídel jsme zalepili uhlíkové pásky, čímž se podstatně zvětšila pevnost celé konstrukce. Dalším důležitým krokem bylo vyřezání směrových křidélek. Ohebný spoj disketovým pantem. SSPŠ - Maturitní projekt Hydroplán /11 13
14 Stavba modelu ovládání Ovládání je řešeno pomocí servo-motorků s táhly vedenými ke směrovým křidélkům Serva ocasních křidélek jsou zelepeny v trupu V hlavním křídle jsou přímo zapuštěny SSPŠ - Maturitní projekt Hydroplán /11 14
15 Stavba modelu kompletace Obě poloviny trupu jsme slepili vteřinovým lepidlem a opět začistili. Jako pohon jsme vybrali střídavý elektromotor 150W, který při uvažované hmotnosti cca 600g zaručí dostatečnou rezervu Bylo nutné jej zkušebně usadit kvůli úpravě předního otvoru Do horní části trupu jsme vyvrtali 2 otvory a zalepili matku pro snadnou montáž hlavního křídla pomocí šroubů. SSPŠ - Maturitní projekt Hydroplán /11 15
16 Povrchová úprava Kytování drobných poškození Nátěr bílým Balakrylem Sbroušení pod vodou pro hladký povrch SSPŠ - Maturitní projekt Hydroplán /11 16

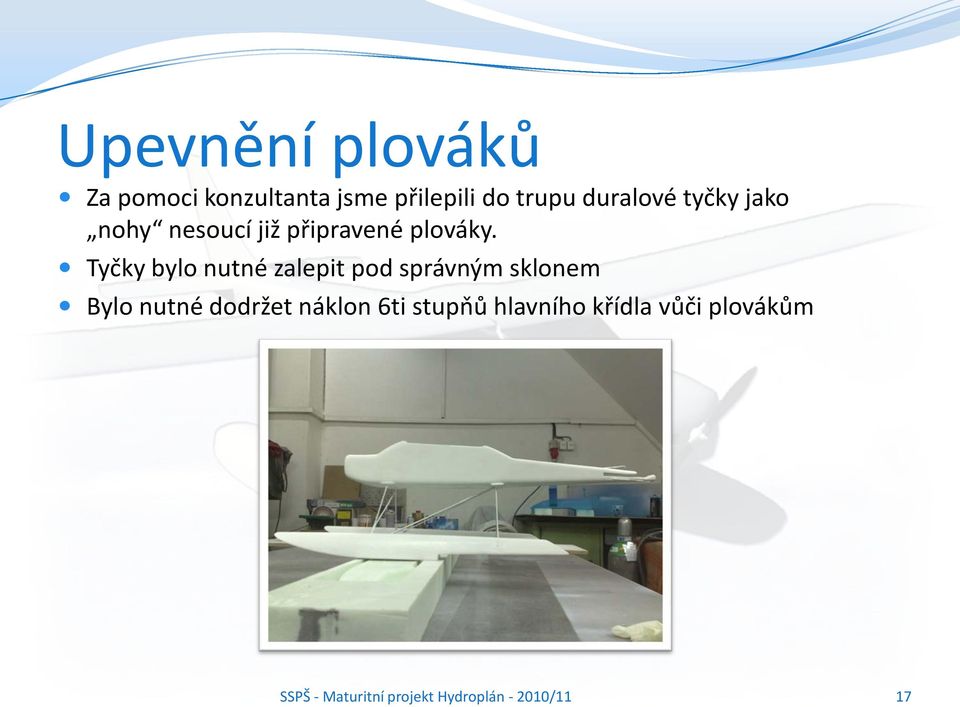

17 Upevnění plováků Za pomoci konzultanta jsme přilepili do trupu duralové tyčky jako nohy nesoucí již připravené plováky. Tyčky bylo nutné zalepit pod správným sklonem Bylo nutné dodržet náklon 6ti stupňů hlavního křídla vůči plovákům SSPŠ - Maturitní projekt Hydroplán /11 17
18 Lakování Model jsme nastříkali bílým lakem ve spreji. bylo nutné použít výhradně lak určený na styro. SSPŠ - Maturitní projekt Hydroplán /11 18
19 V dalším kroku jsme na letadle vytvořili modrý dekor s pruhy a začali jsme model polepovat samolepkami s logem a našimi jmény. Odolnost proti vlhkosti zajistí vrstva bezbarvého lesklého laku, také učeného na polystyren SSPŠ - Maturitní projekt Hydroplán /11 19
20 Dokončení V současné době jsou před námi jen poslední kroky k dokončení modelu - přilepení ocasních křídel - osazení řídící elektronikou - definitivní usazení motoru SSPŠ - Maturitní projekt Hydroplán /11 20
21 Poděkování: Garant: Ing. Olga Kaiferová Konzultant: Ing. Karel Fuksa Pavel Petrášek Konzultant na FS ČVUT: Ing. Michal Schmirler Děkujeme za trpělivost a cenné rady SSPŠ - Maturitní projekt Hydroplán /11 21
22 Závěr Zdokonalil jsem se v práci s grafickými softwary Naučil jsem se pracovat s různými materiály a porozumět základům modelářství Časová náročnost ruční výroby modelu Tento projekt mi umožnil vytvořit hmatatelný výsledek z pouhého návrhu SSPŠ - Maturitní projekt Hydroplán /11 22
23 Děkuji za pozornost SSPŠ - Maturitní projekt Hydroplán /11 23
24 Prostor pro Vaše dotazy SSPŠ - Maturitní projekt Hydroplán /11 24
25 Plakát SSPŠ - Maturitní projekt Hydroplán /11 25
26 Booklet, DVD Polep SSPŠ - Maturitní projekt Hydroplán /11 26
27 Webové stránky SSPŠ - Maturitní projekt Hydroplán /11 27
28 Úplný počátek výroby SSPŠ - Maturitní projekt Hydroplán /11 28
29 Výroba křídla SSPŠ - Maturitní projekt Hydroplán /11 29
30 NC stroj SSPŠ - Maturitní projekt Hydroplán /11 30
31 Výroba trupu SSPŠ - Maturitní projekt Hydroplán /11 31
32 Vysoustružený trup SSPŠ - Maturitní projekt Hydroplán /11 32
33 Výškové kormidlo SSPŠ - Maturitní projekt Hydroplán /11 33
34 Nabarvený trup SSPŠ - Maturitní projekt Hydroplán /11 34
35 Test motoru SSPŠ - Maturitní projekt Hydroplán /11 35
36 Servo - tester SSPŠ - Maturitní projekt Hydroplán /11 36
37 Příprava pro serva SSPŠ - Maturitní projekt Hydroplán /11 37
38 Hlavní křídlo SSPŠ - Maturitní projekt Hydroplán /11 38
39 Plováky pro lakování SSPŠ - Maturitní projekt Hydroplán /11 39
40 Lakování SSPŠ - Maturitní projekt Hydroplán /11 40
41 Otvor pro motor - detail SSPŠ - Maturitní projekt Hydroplán /11 41
42 Příprava pro dekor SSPŠ - Maturitní projekt Hydroplán /11 42
43 Už jen sestavit SSPŠ - Maturitní projekt Hydroplán /11 43
