A. PRŮVODNÍ ZPRÁVA 1. IDENTIFIKAČNÍ ÚDAJE 2. SEZNAM VSTUPNÍCH PODKLADŮ Údaje o stavbě Název stavby

Transkript

1

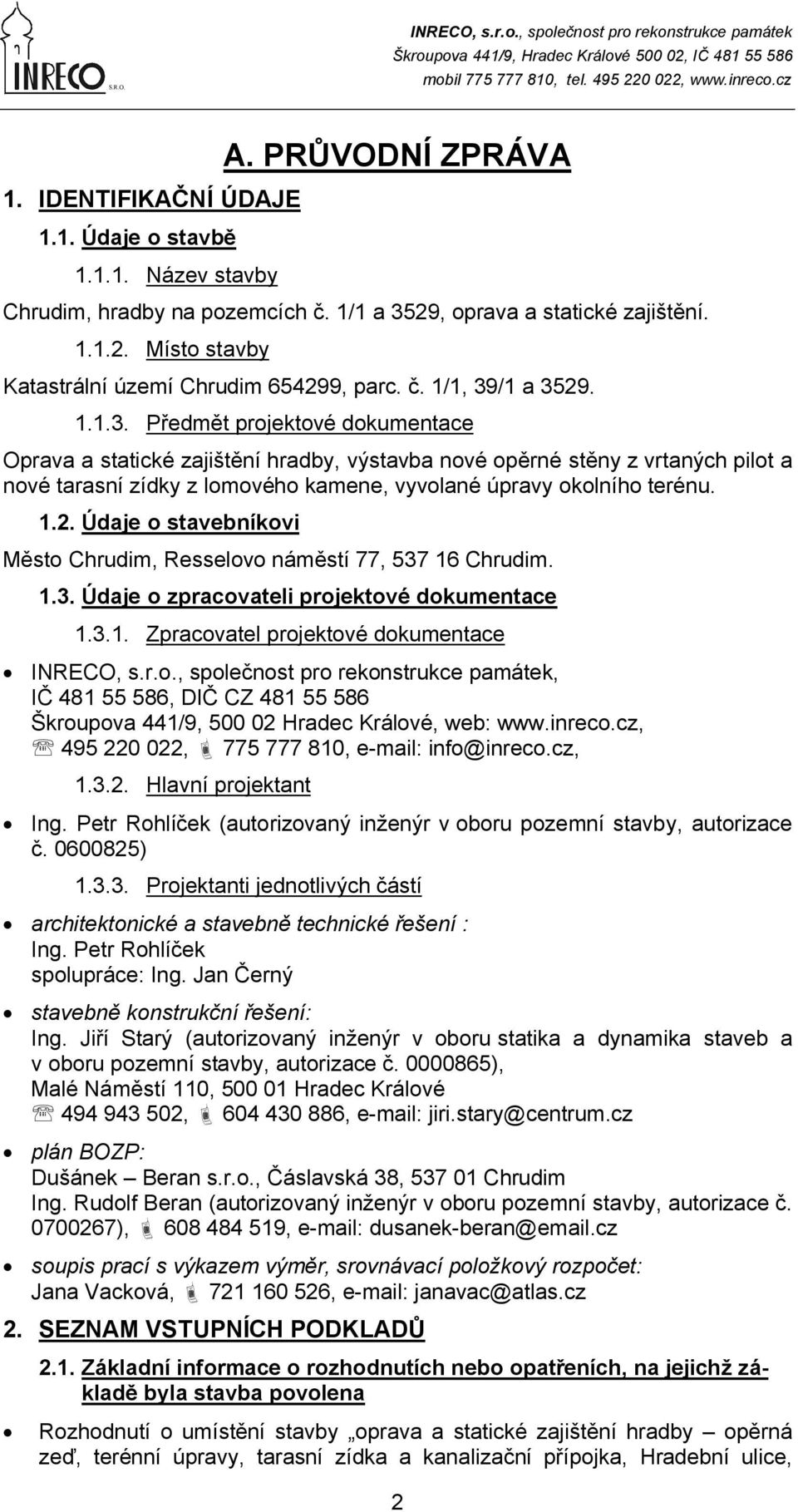

2 1. IDENTIFIKAČNÍ ÚDAJE 1.1. Údaje o stavbě Název stavby A. PRŮVODNÍ ZPRÁVA Chrudim, hradby na pozemcích č. 1/1 a 3529, oprava a statické zajištění Místo stavby Katastrální území Chrudim , parc. č. 1/1, 39/1 a Předmět projektové dokumentace Oprava a statické zajištění hradby, výstavba nové opěrné stěny z vrtaných pilot a nové tarasní zídky z lomového kamene, vyvolané úpravy okolního terénu Údaje o stavebníkovi Město Chrudim, Resselovo náměstí 77, Údaje o zpracovateli projektové dokumentace Zpracovatel projektové dokumentace, IČ , DIČ CZ Škroupova 441/9, Hradec Králové, web: , , info@inreco.cz, Hlavní projektant Ing. Petr Rohlíček (autorizovaný inženýr v oboru pozemní stavby, autorizace č ) Projektanti jednotlivých částí architektonické a stavebně technické řešení : Ing. Petr Rohlíček spolupráce: Ing. Jan Černý stavebně konstrukční řešení: Ing. Jiří Starý (autorizovaný inženýr v oboru statika a dynamika staveb a v oboru pozemní stavby, autorizace č ), Malé Náměstí 110, Hradec Králové , , jiri.stary@centrum.cz plán BOZP: Dušánek Beran s.r.o., Čáslavská 38, Chrudim Ing. Rudolf Beran (autorizovaný inženýr v oboru pozemní stavby, autorizace č ), , dusanek-beran@ .cz soupis prací s výkazem výměr, srovnávací položkový rozpočet: Jana Vacková, , janavac@atlas.cz 2. SEZNAM VSTUPNÍCH PODKLADŮ 2.1. Základní informace o rozhodnutích nebo opatřeních, na jejichž základě byla stavba povolena Rozhodnutí o umístění stavby oprava a statické zajištění hradby opěrná zeď, terénní úpravy, tarasní zídka a kanalizační přípojka, Hradební ulice, 2

3 Chrudim I, II (vydal Městský úřad Chrudim, stavební odbor, č.j. CR /2013, 12/2013). Stavební povolení na stavbu oprava a statické zajištění hradby opěrná zeď, terénní úpravy, tarasní zídka a kanalizační přípojka, Hradební ulice, Chrudim I, II (vydal Městský úřad Chrudim, stavební odbor, č.j. CR /2014 STO/Ne, 06/2014) Základní informace o dokumentaci nebo projektové dokumentaci, na jejímž základě byla zpracována projektová dokumentace pro provádění stavby Dokumentace pro územní rozhodnutí Chrudim, hradby na pozemcích č. 1/1 a 3529, oprava a statické zajištění (INRECO, s.r.o., Hradec Králové, 01/2013). Dokumentace pro stavební povolení Chrudim, hradby na pozemcích č. 1/1 a 3529, oprava a statické zajištění (INRECO, s.r.o., Hradec Králové, 02/2014) 2.3. Další podklady Kopie snímku katastrální mapy ( Stavebně historický průzkum Chrudim, městské opevnění (PhDr. Vladislav Razím, PhDr. Pavel Zahradník, Chrudim Praha, 2000). Zaměření stávajícího stavu (INRECO, s.r.o., Hradec Králové, 03/2006). Projekt průzkumných prací Chrudim, hradby na poz. č. 1/1 a 3529 (INRECO, s.r.o., Hradec Králové, 04/2006). Závěrečná zpráva z inženýrskogeologického průzkumu Chrudim, hradby na pozemku parcelní č. 1/1 a 3529 (SUDOP s.r.o., 09/2006). Záchranný archeologický výzkum Chrudim, hradební úsek mezi baštou Prachárnou a Pardubskou fortnou (Archeologický ústav Akademie věd ČR v Praze, 11/2006). Závěrečná zpráva z inženýrskogeologického průzkumu Chrudim, hradby na pozemku parcelní č. 1/1 a 3529, doplněk geotechnické vyhodnocení kopaných sond (SUDOP s.r.o., 12/2006). Projektová dokumentace Rekonstrukce Zlaté stezky v Chrudimi (OPTIMA, spol. s r.o., Vysoké Mýto, 01/2007). Stavebně technický průzkum (INRECO, s.r.o., Hradec Králové, 05/2007, 12/2012). Fotodokumentace (INRECO, s.r.o., Hradec Králové). Vyjádření Chrudim, městské hradby, nemovitá kulturní památka r.č /6-731, vyjádření ke stavu úseku za budovou Policie ČR (vydal Národní památkový ústav, územní odborné pracoviště v Pardubicích, č.j. NPU- 361/32306/2014, 04/2014). Vyjádření Severní úsek hlavní hradby města Chrudimi v délce cca 90 metrů severně od areálu Policie ČR u bašty zv. Prachárna (vydal Městský úřad Chrudim, odbor školství, kultury, sportu a památkové péče, 04/2014). Dohoda o přístupu na stavbu Chrudim, hradby na pozemku p.č. 1/1 a 3529 oprava a statické zajištění (dohodu uzavřeli Česká republika Krajské ředitelství policie Pardubického kraje a Město Chrudim, 05/2014). 3

4 Smlouva o právu provést stavbu Chrudim, hradby na pozemku p.č. 1/1 a 3529, oprava a statické zajištění (smlouvu uzavřeli pan Karel Hybský a Město Chrudim, 05/2014). 3. ÚDAJE O ÚZEMÍ 3.1. Rozsah řešeného území Předmětný úsek stávající hradební zdi uzavírá severní hranici pozemku p.č. 1/1 mezi baštou Prachárnou a pozůstatkem sousední bašty východním směrem, která je součástí opravovaného úseku hradby. Jedná se o mírně zalomenou hradební zeď v celkové délce cca 42,0 m (10,5 m východní část, 31,5 m západní část), navazující torzo bašty má průměr cca 3,5 m, maximální tloušťka hradby je cca 2,0 m. Navržený dvorek za rubem hradby svým tvarem kopíruje průběh zdiva, jeho celkové rozměry včetně pilotové stěny jsou cca 23,5x3,5 m. Navržená tarasní zídka vyrovnávající velký terénní rozdíl mezi stěnou z pilot a psími kotci na pozemku p.č. 1/1, je dlouhá cca 18,0 m a široká 0,5 m. Celková půdorysná plocha za rubem hradební zdi, kde se předpokládají terénní úpravy (včetně sníženého dvorka a tarasní zídky) bude cca 250 m Údaje o ochraně území podle jiných právních předpisů Pozemky se stavbou se nacházejí na území Městské památkové zóny Chrudim, vyhlášené v roce Údaje o odtokových poměrech Odtokové poměry nad hradbou na parcele p.č. 1/1 jsou řešeny volným zasakováním do nezpevněného zatravněného terénu. Odvedení dešťové vody ze střech sousedních budov nebylo podrobněji zkoumáno, předpokládáme jejich odvod do stávajících šachet na pozemku p.č. 1/1 a odsud do veřejné kanalizace. Srážkové vody z hradby a pod hradbou jsou rovněž volně zasakovány do nezpevněného terénu zarostlého hustou vegetací, nově opravená Zlatá stezka ve svahu pod hradbou je na straně u paty svahu chráněna povrchovým žlabem, který případnou vodu z přívalových srážek po úsecích odvádí volně na nezpevněný terén ve svahu pod stezkou (v řešeném úseku hradby jde o příčný povrchový žlab ve východní části a o propustek v tělese stezky v západním úseku). Stávající situace se navrženou opravou nemění, povrchový žlab pod hradbou je nově využit pro odvedení srážkové vody z navrženého dvorka za rubem hradby Údaje o souladu s územně plánovací dokumentací Pro předmětné území je od dubna 1996 schválen Územní plán sídelního útvaru Chrudim s následnými změnami, který vypracovala firma Architektonický ateliér Rozehnal & Vosmek,, Hlaváčova 179, pod vedením hlavního projektanta Ing. arch. Vladimíra Rozehnala. Pro předmětné území je od března 2003 schválen Regulační plán městské památkové zóny Chrudim s následnými změnami, který vypracovala firma Architektonický ateliér Rozehnal & Vosmek,, Hlaváčova 179, pod vedením hlavního projektanta Ing. arch. Vladimíra Rozehnala. Pozemek s opravovanou a staticky zajišťovanou hradbou se nachází na území vyznačeném v územním plánu jako památkově chráněný objekt, navazují- 4

5 cí okolí potom jako zeleň s omezeným přístupem, situace se podrobněji řešila v rámci vydání územního rozhodnutí Údaje o souladu s územním rozhodnutím Na stavbu byla vypracována projektová dokumentace pro potřeby územního řízení, která byla následně schválena rozhodnutím o umístění stavby viz kapitola Seznam vstupních podkladů. Doplňující požadavky, obsažené v rozhodnutí o umístění stavby, byly následně zapracovány do projektové dokumentace, na kterou bylo vydáno stavební povolení a na kterou předložená projektová dokumentace navazuje Údaje o dodržení obecných požadavků na využití území Návrh nové opěrné zdi z pilot, tarasní zídky z lomového kamene i vyvolané terénní úpravy vycházejí z platných obecných norem a předpisů a úspěšně prošly řízením o umístění stavby. V případě opravy hradební zdi se jedná o stavební úpravy stávajícího objektu bez požadavku na zábor nového území, stávající způsob využití navazujícího území se nemění Údaje o splnění požadavků dotčených orgánů Na návrh zbudování opěrné zdi a tarasní zídky bylo vydáno souhlasné stanovisko zástupců památkové péče (Město Chrudim, odbor školství, kultury, sportu a památkové péče a Národní památkový ústav, územní odborné pracoviště v Pardubicích), na jehož základě bylo vydáno stavební povolení. Smluvně byly navržené úpravy odsouhlaseny vlastníky pozemků dotčených stavbou viz výše kapitola Další podklady. Jiné požadavky dotčených orgánů nebyly v době zpracování projektové dokumentace známé Seznam výjimek a úlevových řešení Jedná se o opravu stávající hradby a zbudování nové opěrné stěny vyvolané požadavkem na statické zajištění stávajícího objektu, který je v havarijním stavu, žádné výjimky ani úlevová řešení nebyla požadována Seznam souvisejících a podmiňujících investic Související nebo podmiňující investice pro stavbu nebyly v době zpracování projektu specifikovány ani jinak upřesněny. Stavba bude probíhat pouze na základě úspěšného čerpání financí z některého z vhodných dotačních programů Seznam pozemků a staveb dotčených prováděním stavby Opravovaná hradební zeď, nová opěrná stěna a tarasní zídka se nacházejí na pozemku v katastrálním území Chrudim Číslo Druh pozemku Majitel st. 184 st Zastavěná plocha a nádvoří (budova bez č.p./č.e. stavba občanského vybavení) Zastavěná plocha a nádvoří (budova bez č.p./č.e. jiná stavba) Město Chrudim, Resselovo náměstí 77, Město Chrudim, Resselovo náměstí 77, 5

6 1/1 Ostatní plocha (jiná plocha) Město Chrudim, Resselovo náměstí 77, 1/3 Ostatní plocha (ostatní komunikace) 25/2 Zastavěná plocha a nádvoří (č.p. 46) Václav Buršík, Brožíkova 435, Česká republika Příslušnost hospodařit s majetkem státu: Krajské ředitelství policie Pardubického kraje, Na Spravedlnosti 2516, Miloslava Hromádková, Jeremenkova 1191, Marie Krejčová, Palackého 62, Chrudim Ing. Eduard Malina, Gorkého 2222, Antonín Štetina a Cyrila Štětinová, U Stadionu 711, Chrudim Česká republika Příslušnost hospodařit s majetkem státu: Krajské ředitelství policie Pardubického kraje, Na Spravedlnosti 2516, /2 Zahrada Česká republika Příslušnost hospodařit s majetkem státu: Státní pozemkový úřad, Husinecká 1024/11a, Praha Žižkov 39/1 Ostatní plocha (zeleň) Karel Hybský, Sakařova 1671, /1 Ostatní plocha (zeleň) Karel Hybský, Sakařova 1671, Ostatní plocha (ostatní komunikace) Město Chrudim, Resselovo náměstí 77, 3529 Ostatní plocha (jiná plocha) Město Chrudim, Resselovo náměstí 77, 3694 Ostatní plocha (jiná plocha) Česká republika Příslušnost hospodařit s majetkem státu: Krajské ředitelství policie Pardubického kraje, Na Spravedlnosti 2516, ÚDAJE O STAVBĚ 4.1. Nová stavba nebo změna dokončené stavby Hradební zeď je stávající objekt. Snížený dvorek, ohrazený novou opěrnou zdí z pilot a zpřístupněný schodištěm, je nová stavba a byl vynucen statickým požadavkem na zmenšení zem- 6

7 ního tlaku na těleso stávající hradby. Tarasní zídka je nový objekt, jeho stavba je vyvolána terénními úpravami kolem sníženého dvorka Účel užívání stavby Stávající stavba slouží jako součást hradebního systému města Chrudim. Snížený dvorek, jehož stavba byla vyvolána statickými požadavky, bude bez využití a přístupný pouze pro potřeby údržby. Sousední pozemek na p.č. 1/1, ovlivněný stavbou, slouží jako výběh pro navazující psí kotce ve správě Ministerstva vnitra ČR (Policie ČR) s možností instalace lehkých mobilních klecí. Účel stávajících objektů zůstane po provedení navržených stavebních prací zachován Trvalá nebo dočasná stavba Jedná se o změnu dokončené stavby (hradební zeď) a o nové stavby trvalého charakteru (opěrná zeď z pilot, tarasní zídka) Údaje o ochraně stavby podle jiných právních předpisů Předmětná část hradby je součástí nemovité kulturní památky městské opevnění v Chrudimi vedené v ÚSKP ČR pod rejstříkovým číslem 46977/ Jiný způsob ochrany stavby nebyl v době zpracování projektové dokumentace znám Údaje o dodržení technických požadavků na stavby a o dodržení obecných technických požadavků zabezpečujících bezbariérové užívání staveb Navržené úpravy vycházejí z platných norem a předpisů. Hradební zeď není veřejnosti přístupná, zpřístupnění její koruny se neuvažuje, návrh bezbariérového zpřístupnění je proto bezpředmětný Údaje o splnění požadavků dotčených orgánů a požadavků vyplývajících z jiných právních předpisů Na návrh opravy hradební zdi bylo vydáno souhlasné stanovisko zástupců památkové péče (Město Chrudim, odbor školství, kultury, sportu a památkové péče a Národní památkový ústav, územní odborné pracoviště v Pardubicích), které bylo využito jako podklad pro vydání stavebního povolení. Na předchozí stupeň dokumentace bylo vydáno stavební povolení. Smluvně byly navržené úpravy a přístup na staveniště odsouhlaseny vlastníky pozemků dotčených stavbou viz kapitola Další podklady a Souhrnná technická zpráva. Jiné požadavky dotčených orgánů nebo požadavky vyplývající z jiných právních předpisů nebyly v době zpracování projektové dokumentace známé Seznam výjimek a úlevových řešení Žádné výjimky ani úlevová řešení nebyla pro navržené stavební úpravy požadována Navrhované kapacity stavby Zastavěná plocha původní hradby : 71,0 m 2 Zastavěná plocha navrhované opěrné stěny vč. dvorka : 84,2 m 2 7

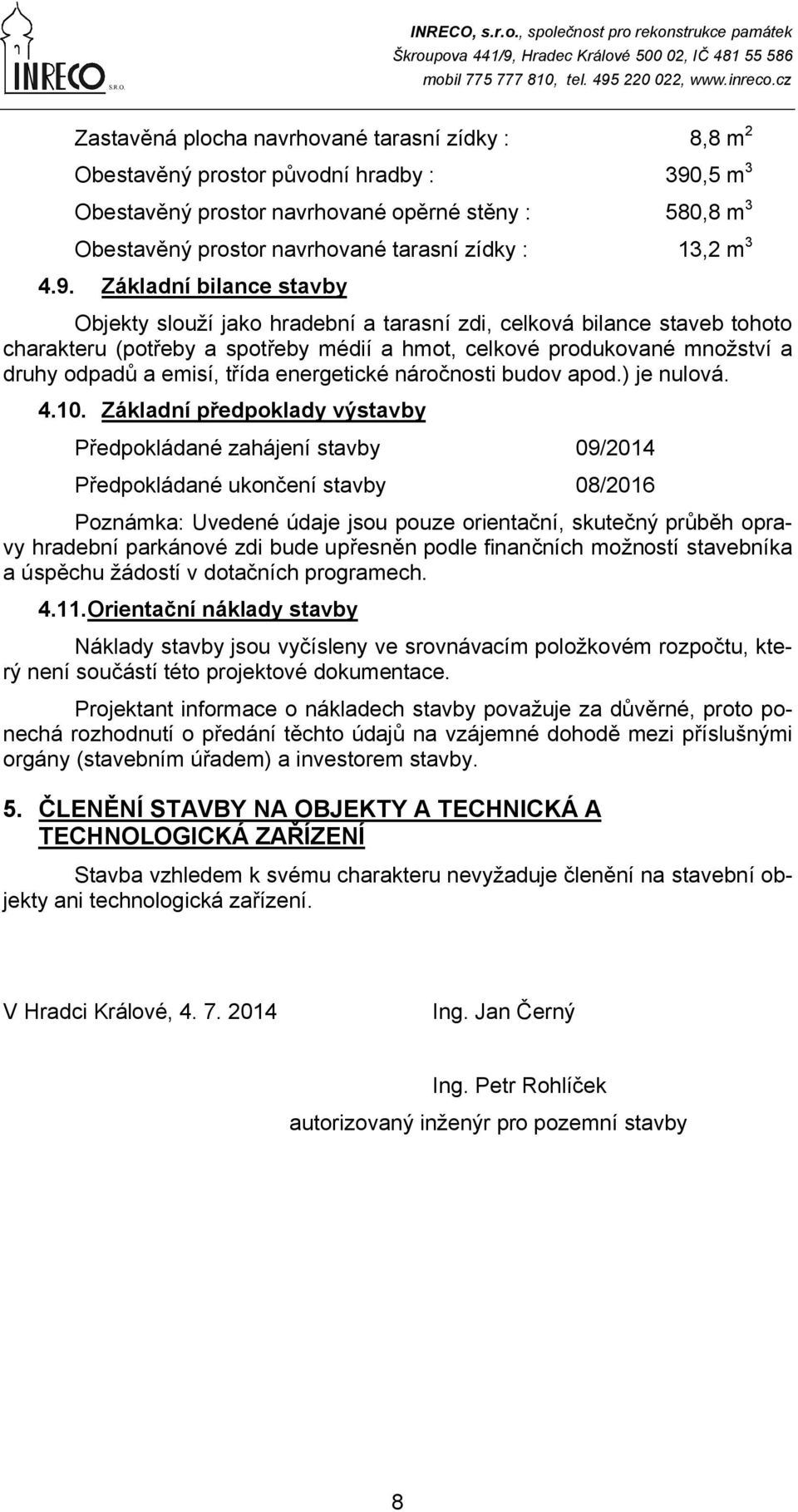

8 Zastavěná plocha navrhované tarasní zídky : 8,8 m 2 Obestavěný prostor původní hradby : 390,5 m 3 Obestavěný prostor navrhované opěrné stěny : 580,8 m 3 Obestavěný prostor navrhované tarasní zídky : 13,2 m Základní bilance stavby Objekty slouží jako hradební a tarasní zdi, celková bilance staveb tohoto charakteru (potřeby a spotřeby médií a hmot, celkové produkované množství a druhy odpadů a emisí, třída energetické náročnosti budov apod.) je nulová Základní předpoklady výstavby Předpokládané zahájení stavby 09/2014 Předpokládané ukončení stavby 08/2016 Poznámka: Uvedené údaje jsou pouze orientační, skutečný průběh opravy hradební parkánové zdi bude upřesněn podle finančních možností stavebníka a úspěchu žádostí v dotačních programech Orientační náklady stavby Náklady stavby jsou vyčísleny ve srovnávacím položkovém rozpočtu, který není součástí této projektové dokumentace. Projektant informace o nákladech stavby považuje za důvěrné, proto ponechá rozhodnutí o předání těchto údajů na vzájemné dohodě mezi příslušnými orgány (stavebním úřadem) a investorem stavby. 5. ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ Stavba vzhledem k svému charakteru nevyžaduje členění na stavební objekty ani technologická zařízení. V Hradci Králové, Ing. Jan Černý Ing. Petr Rohlíček autorizovaný inženýr pro pozemní stavby 8
