1 České vysoké učení technické v Praze fakulta stavební TECHNOLOGICKÝ POSTUP PODLAHOVÉ VYTÁPĚNÍ DANA HAJNOVÁ NIKOLA MOŠNEROVÁ DOMINIK SYROVÝ k 126 MGT

2 TECHNOLOGICKÝ POSTUP - PODLAHOVÉ VYTÁPĚNÍ 1.1. STAVEBNÍ PŘIPRAVENOST 1. PRACOVNÍ PODMÍNKY Pod podlahovým vytápěním se nesměji vyskytovat dělicí spáry, výškové posuny, trhliny ap. Hrubá podlaha musí být zametena a nesměji se na ni vyskytovat nerovnosti, jako např. ulpělé zbytky malty, trhliny atd. Pouze takový stav je předpokladem dalšího správného provedeni podlahy. Jsou-li před uložením systémových desek instalovány na podkladním betonu trubky, může byt položena vyrovnávací vrstva, např. ze styroporu, aby tak byla pro uložení systémových desek k dispozici rovna plocha. Trubky mohou být také uloženy ve spárách vyřezaných v systémové desce pomoci profilového nože, což z hlediska nákladů představuje příznivou alternativu k vyrovnávací vrstvě. K vyrovnání nerovnosti podkladního betonu nesmějí byt v žádném případě použity násypy (např. písek), neboť by to mohlo způsobit tvoření dutin, což by mohlo vest k poškození podlahy. Před započetím ukládaní je zapotřebí zkontrolovat, zda je dodržena potřebná konstrukční výška. K tomu musí být k dispozici v každém podlaží vztažné výškové body určené přímo na stavbě BEZPROSTŘEDNÍ PODMÍNKY PRO PRÁCI Pro montáž podlahového vytápění musí být teplota vyšší než -5 C a musí být zajištěna v dané místnosti zajištěna bezprůvanová výměna vzduchu. Pro zpracování lepidla musí být splněny následující klimatické podmínky: - teplota vzduchu: min. 18 C - teplota podlahy: min. 15 C (na podlahovém topení ne víc než 20 C) - relativní vlhkost vzduchu: max. 70 % 1.3. TECHNOLOGICKÝ POSTUP DOPLNĚNÝ POSTUPOVÝM DIAGRAMEM Odstraněni přesahů tvrdé svrchní vrstvy nožem na koberce při ukládaní ke stěnám místnosti. K vytvoření styků s přesahem je třeba tvrdou svrchní vrstvu zvednout a nožem na koberce odříznout izolační vrstvu Jsou - li pod podlahovým vytápěním položeny trubky jiných rozvodů, pak se pro tyto trubky v izolaci desek, pokud nejsou požadavky na ochranu proti kročejovému hluku, vyřízne profilovým nožem drážka. Uložení desky přívodu před rozdělovací stanici, vyrovnávací deska s dilatačním pásem 1m, ochranná trubka (např. u průchodu dveřmi). Uložení trubky min. poloměr oblouku je zabezpečen ohybem okolo 3 výstupků při ohybu o 180, příp. 2 výstupků při ohybu o 90. Lisovaný spoj v konstrukci podlahy. 2

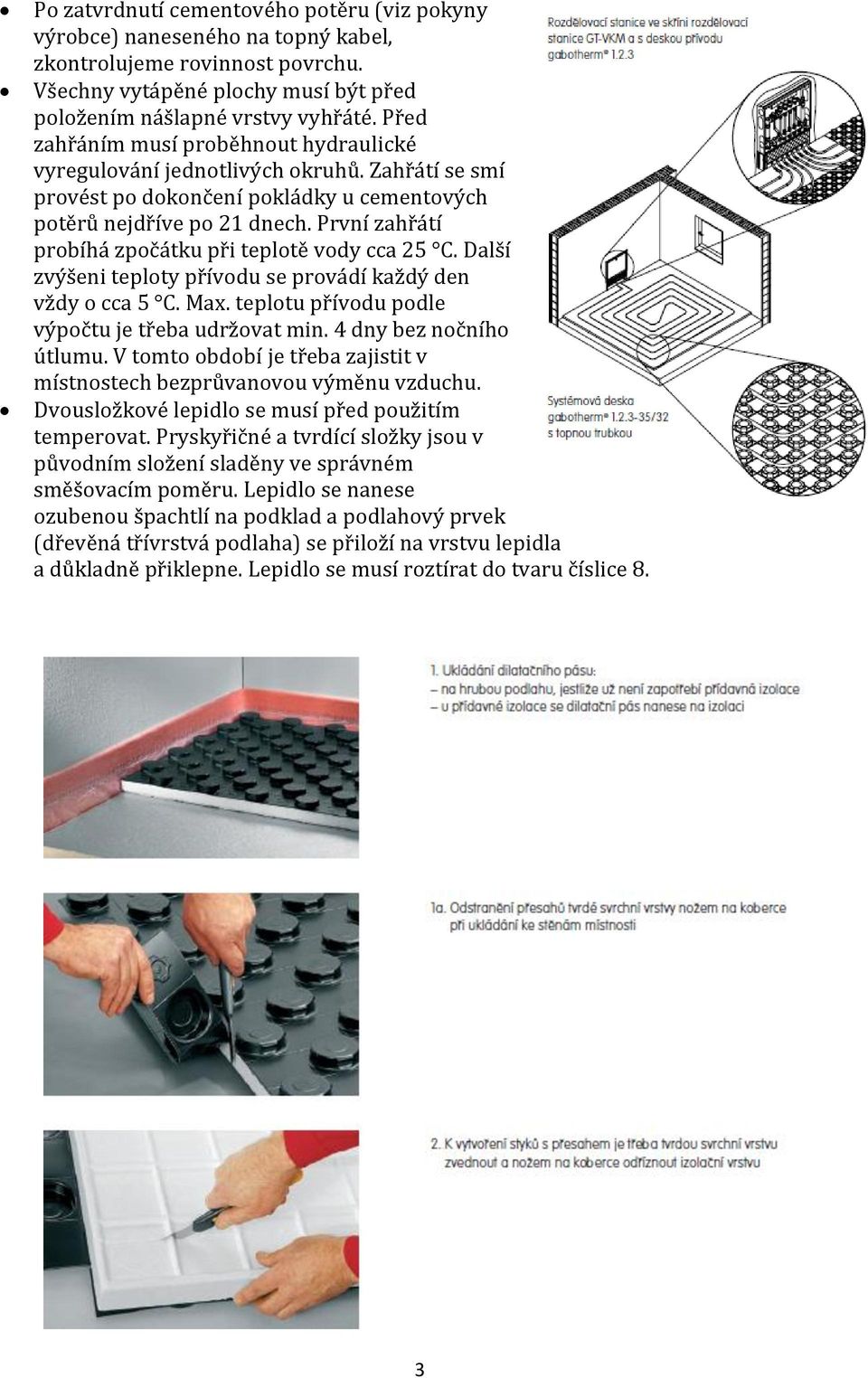

3 Po zatvrdnutí cementového potěru (viz pokyny výrobce) naneseného na topný kabel, zkontrolujeme rovinnost povrchu. Všechny vytápěné plochy musí být před položením nášlapné vrstvy vyhřáté. Před zahřáním musí proběhnout hydraulické vyregulování jednotlivých okruhů. Zahřátí se smí provést po dokončení pokládky u cementových potěrů nejdříve po 21 dnech. První zahřátí probíhá zpočátku při teplotě vody cca 25 C. Další zvýšeni teploty přívodu se provádí každý den vždy o cca 5 C. Max. teplotu přívodu podle výpočtu je třeba udržovat min. 4 dny bez nočního útlumu. V tomto období je třeba zajistit v místnostech bezprůvanovou výměnu vzduchu. Dvousložkové lepidlo se musí před použitím temperovat. Pryskyřičné a tvrdící složky jsou v původním složení sladěny ve správném směšovacím poměru. Lepidlo se nanese ozubenou špachtlí na podklad a podlahový prvek (dřevěná třívrstvá podlaha) se přiloží na vrstvu lepidla a důkladně přiklepne. Lepidlo se musí roztírat do tvaru číslice 8. 3

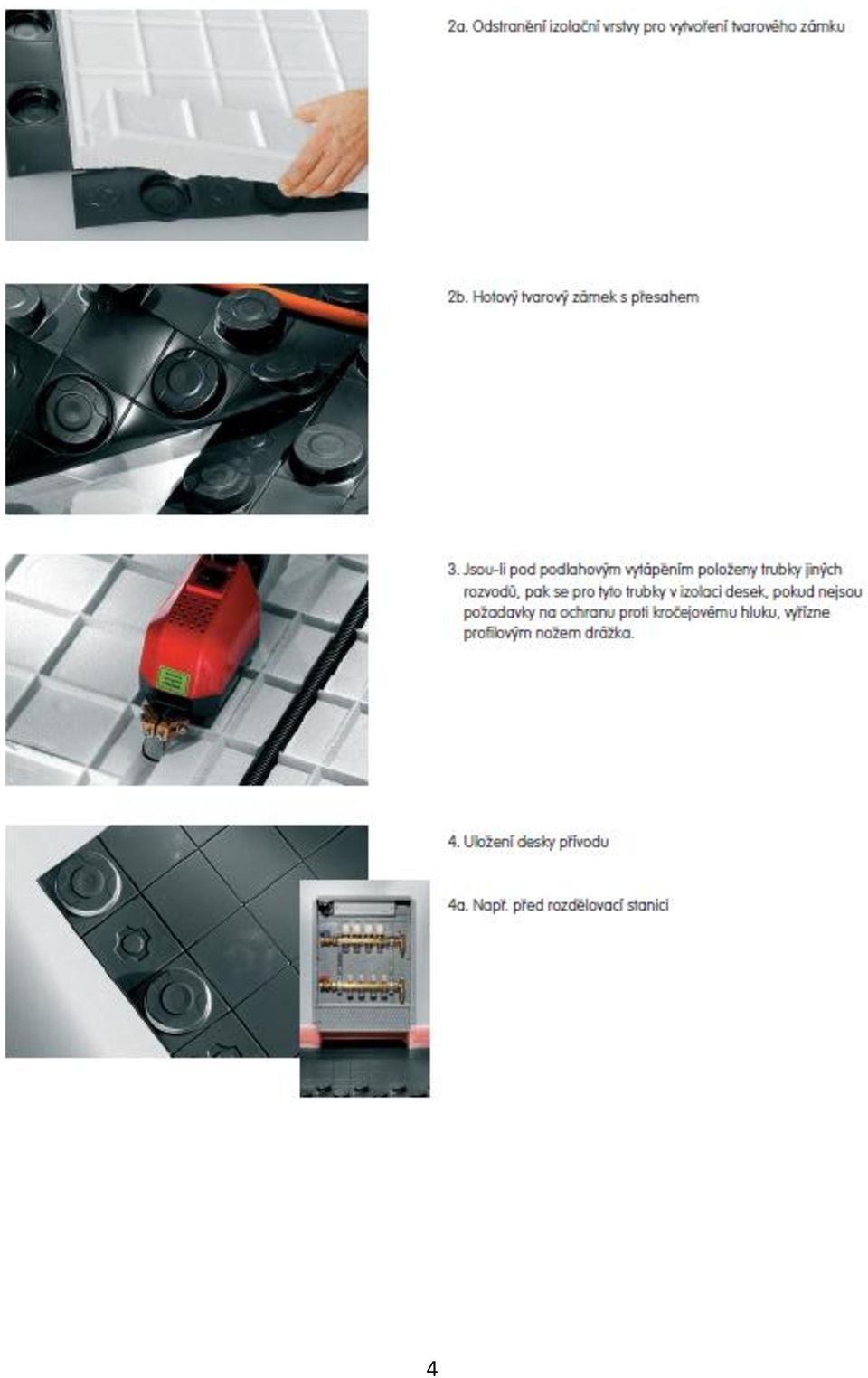

4 4

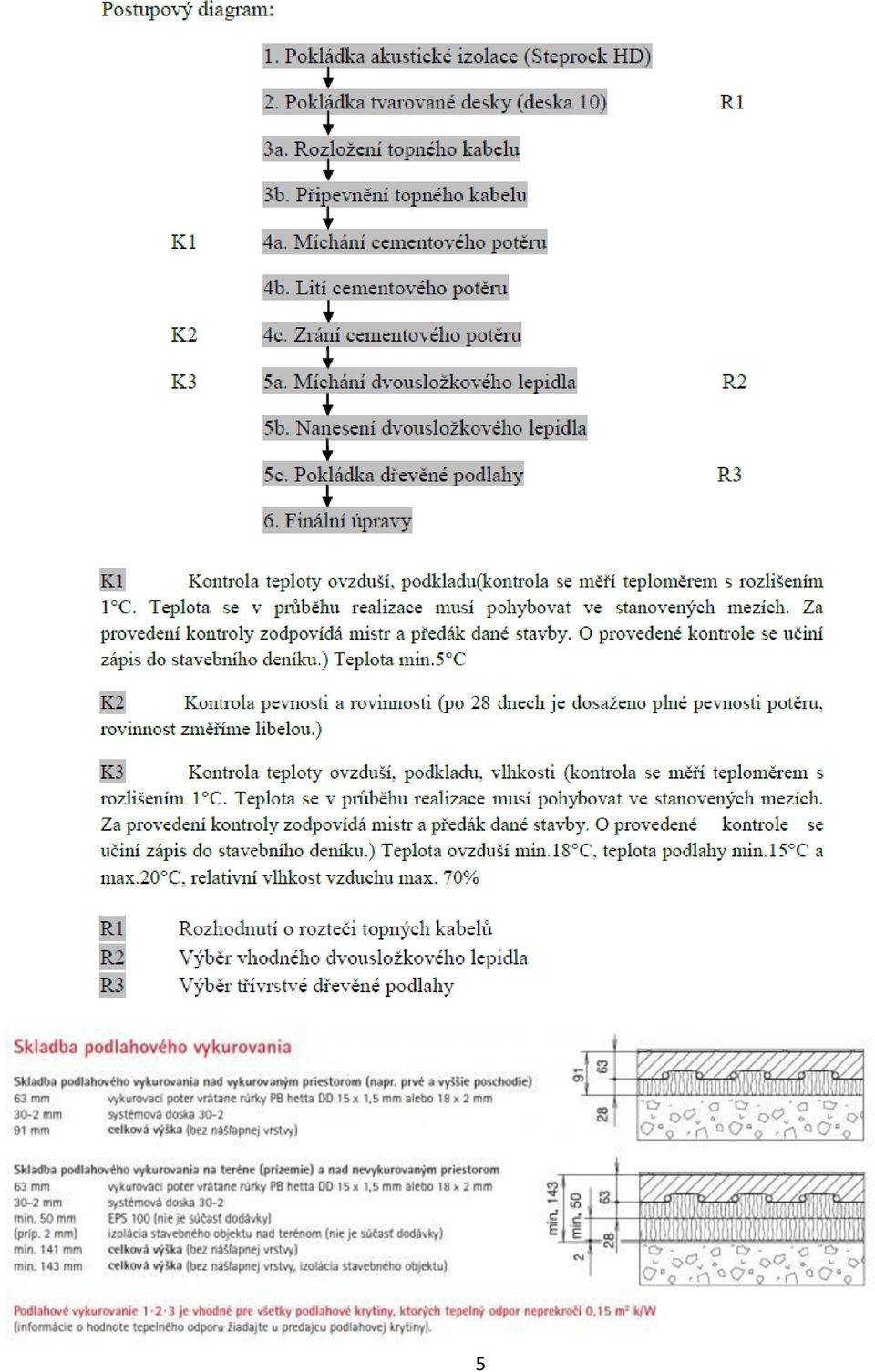

5 5

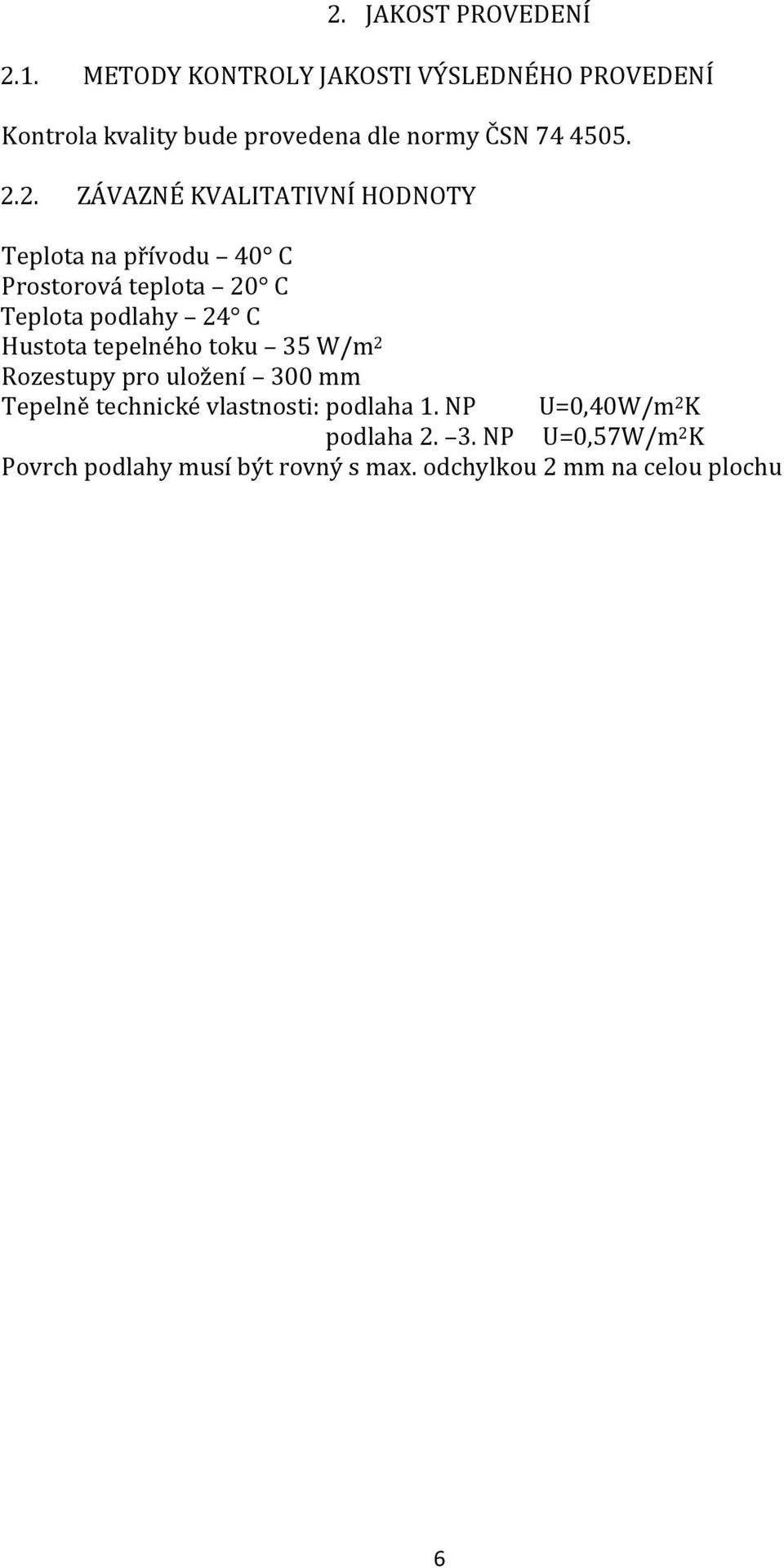

6 2. JAKOST PROVEDENÍ 2.1. METODY KONTROLY JAKOSTI VÝSLEDNÉHO PROVEDENÍ Kontrola kvality bude provedena dle normy ČSN ZÁVAZNÉ KVALITATIVNÍ HODNOTY Teplota na přívodu 40 C Prostorová teplota 20 C Teplota podlahy 24 C Hustota tepelného toku 35 W/m 2 Rozestupy pro uložení 300 mm Tepelně technické vlastnosti: podlaha 1. NP U=0,40W/m 2 K podlaha NP U=0,57W/m 2 K Povrch podlahy musí být rovný s max. odchylkou 2 mm na celou plochu 6
