VRV III Invertorový systém, R-410A Obsah

Transkript

1 VRV Ceník 2012

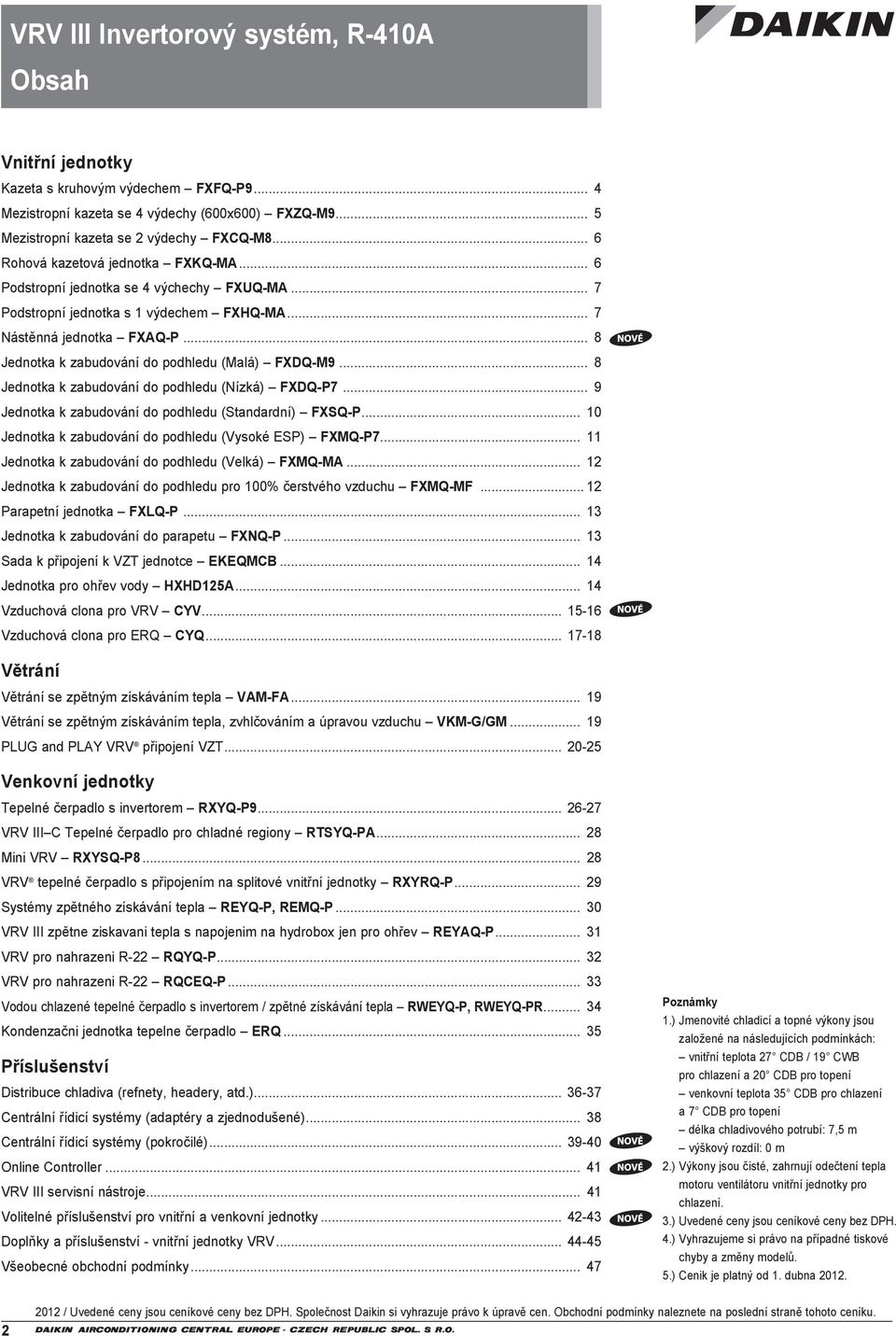

2 VRV III Invertorový systém, R-410A Obsah Vnitřní jednotky Kazeta s kruhovým výdechem FXFQ-P Mezistropní kazeta se 4 výdechy (600x600) FXZQ-M Mezistropní kazeta se 2 výdechy FXCQ-M Rohová kazetová jednotka FXKQ-MA... 6 Podstropní jednotka se 4 výchechy FXUQ-MA... 7 Podstropní jednotka s 1 výdechem FXHQ-MA... 7 Nástěnná jednotka FXAQ-P... 8 Jednotka k zabudování do podhledu (Malá) FXDQ-M Jednotka k zabudování do podhledu (Nízká) FXDQ-P Jednotka k zabudování do podhledu (Standardní) FXSQ-P Jednotka k zabudování do podhledu (Vysoké ESP) FXMQ-P Jednotka k zabudování do podhledu (Velká) FXMQ-MA Jednotka k zabudování do podhledu pro 100% čerstvého vzduchu FXMQ-MF Parapetní jednotka FXLQ-P Jednotka k zabudování do parapetu FXNQ-P Sada k připojení k VZT jednotce EKEQMCB Jednotka pro ohřev vody HXHD125A Vzduchová clona pro VRV CYV Vzduchová clona pro ERQ CYQ Větrání Větrání se zpětným získáváním tepla VAM-FA Větrání se zpětným získáváním tepla, zvhlčováním a úpravou vzduchu VKM-G/GM PLUG and PLAY VRV připojení VZT Venkovní jednotky Tepelné čerpadlo s invertorem RXYQ-P VRV III C Tepelné čerpadlo pro chladné regiony RTSYQ-PA Mini VRV RXYSQ-P VRV tepelné čerpadlo s připojením na splitové vnitřní jednotky RXYRQ-P Systémy zpětného získávání tepla REYQ-P, REMQ-P VRV III zpětne ziskavani tepla s napojenim na hydrobox jen pro ohřev REYAQ-P VRV pro nahrazeni R-22 RQYQ-P VRV pro nahrazeni R-22 RQCEQ-P Vodou chlazené tepelné čerpadlo s invertorem / zpětné získávání tepla RWEYQ-P, RWEYQ-PR Kondenzačni jednotka tepelne čerpadlo ERQ Příslušenství Distribuce chladiva (refnety, headery, atd.) Centrální řídicí systémy (adaptéry a zjednodušené) Centrální řídicí systémy (pokročilé) Online Controller VRV III servisní nástroje Volitelné příslušenství pro vnitřní a venkovní jednotky Doplňky a příslušenství - vnitřní jednotky VRV Všeobecné obchodní podmínky Poznámky 1.) Jmenovité chladicí a topné výkony jsou založené na následujících podmínkách: vnitřní teplota 27 CDB / 19 CWB pro chlazení a 20 CDB pro topení venkovní teplota 35 CDB pro chlazení a 7 CDB pro topení délka chladivového potrubí: 7,5 m výškový rozdíl: 0 m 2.) Výkony jsou čisté, zahrnují odečtení tepla motoru ventilátoru vnitřní jednotky pro chlazení. 3.) Uvedené ceny jsou ceníkové ceny bez DPH. 4.) Vyhrazujeme si právo na případné tiskové chyby a změny modelů. 5.) Cenik je platný od 1. dubna

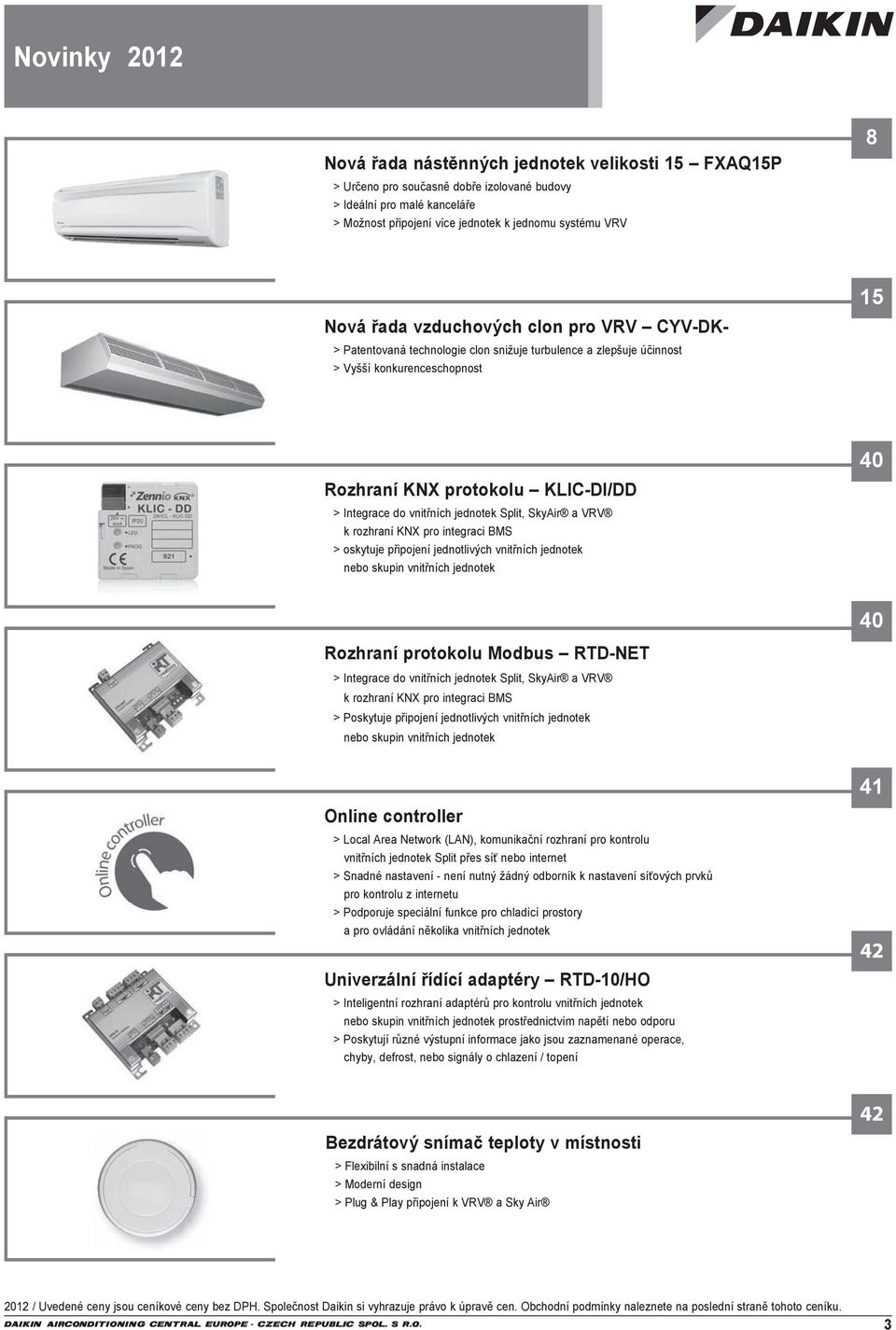

3 Novinky 2012 Nová řada nástěnných jednotek velikosti 15 FXAQ15P > Určeno pro současně dobře izolované budovy > Ideální pro malé kanceláře > Možnost připojení více jednotek k jednomu systému VRV 8 Nová řada vzduchových clon pro VRV CYV-DK- > Patentovaná technologie clon snižuje turbulence a zlepšuje účinnost > Vyšší konkurenceschopnost 15 Rozhraní KNX protokolu KLIC-DI/DD > Integrace do vnitřních jednotek Split, SkyAir a VRV k rozhraní KNX pro integraci BMS > oskytuje připojení jednotlivých vnitřních jednotek nebo skupin vnitřních jednotek Rozhraní protokolu Modbus RTD-NET > Integrace do vnitřních jednotek Split, SkyAir a VRV k rozhraní KNX pro integraci BMS > Poskytuje připojení jednotlivých vnitřních jednotek nebo skupin vnitřních jednotek Online controller > Local Area Network (LAN), komunikační rozhraní pro kontrolu vnitřních jednotek Split přes síť nebo internet > Snadné nastavení - není nutný žádný odborník k nastavení síťových prvků pro kontrolu z internetu > Podporuje speciální funkce pro chladící prostory a pro ovládání několika vnitřních jednotek Univerzální řídící adaptéry RTD-10/HO > Inteligentní rozhraní adaptérů pro kontrolu vnitřních jednotek nebo skupin vnitřních jednotek prostřednictvím napětí nebo odporu > Poskytují různé výstupní informace jako jsou zaznamenané operace, chyby, defrost, nebo signály o chlazení / topení Bezdrátový snímač teploty v místnosti > Flexibilní s snadná instalace > Moderní design > Plug & Play připojení k VRV a Sky Air 42 3

4 VNITŘNÍ JEDNOTKY VRV DAIKIN VRV III Kazeta s kruhovým výdechem Typ FXFQ20P9.WP FXFQ25P9.WP FXFQ32P9.WP FXFQ40P9.WP FXFQ50P9.WP Hlavní jednotka FXFQ20P9 FXFQ25P9 FXFQ32P9 FXFQ40P9 FXFQ50P9 Dekorační panel BYCQ140C BYCQ140C BYCQ140C BYCQ140C BYCQ140C Chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 2,5 3,2 4,0 5,0 6,3 Cena Hlavní jednotka CZK , , , , , Cena Dekorační panel CZK 6.379, 6.379, 6.379, 6.379, 6.379, Cena sady CZK , , , , , Typ FXFQ63P9.WP FXFQ80P9.WP FXFQ100P9.WP FXFQ125P9.WP Hlavní jednotka FXFQ63P9 FXFQ80P9 FXFQ100P9 FXFQ125P9 Dekorační panel BYCQ140C BYCQ140C BYCQ140C BYCQ140C Chladicí výkon kw 7,1 9,0 11,2 14,0 Topný výkon kw 8,0 10,0 12,5 16,0 Cena Hlavní jednotka CZK , , , , Cena Dekorační panel CZK 6.379, 6.379, 6.379, 6.379, Cena sady CZK , , , , Standardní příslušenství Čerpadlo kondenzátu (850 mm výtlačná výška od úrovně falešného stropu) Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC7F532F Infračervený bezdrátový dálkový ovladač 4.294, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. Další BYCQ140CG Samočistící dekorační panel - Musí být kombinován s BRC1E! Pouze pro jednotky série P9! DŮLEŽITÉ: Standardní panel BYCQ140C musí být odstraněn z objednávky jednotky. Poznámka: Následující doplňky nemohou být použity se samočistícím dekoračním panelem: - BRC7F532F Infračervený bezdrátový dálkový ovladač - BRC1D52 Standardní kabelový dálkový ovladač , - EKRP1C11 Kabelový adaptér (vhodný adaptér je KRP1C12) - KRP1H98 Instalační box pro adaptéry (vhodný instalační box je KRP1J98) - KDDQ55C140 Sada pro přívod čerstvého vzduchu - Kabelový adaptér pro externí monitorování BYCQ140CW Bílý (RAL9010) Dekorační panel (s bílými lamelami). DŮLEŽITÉ: Standardní panel BYCQ140C musí být odstraněn z objednávky jednotky , KDDQ55C140-1 & Sada pro přívod čerstvého vzduchu pro max. 20% čerstvého vzduchu (skládá se ze dvou částí) KDDQ55C , KDBHQ55C140 Těsnící sada pro 3-směrný nebo 2-směrný výfuk vzduchu 2.612, KAFP551K160 Náhradní fi ltr s dlouhou životností 2.486, 4

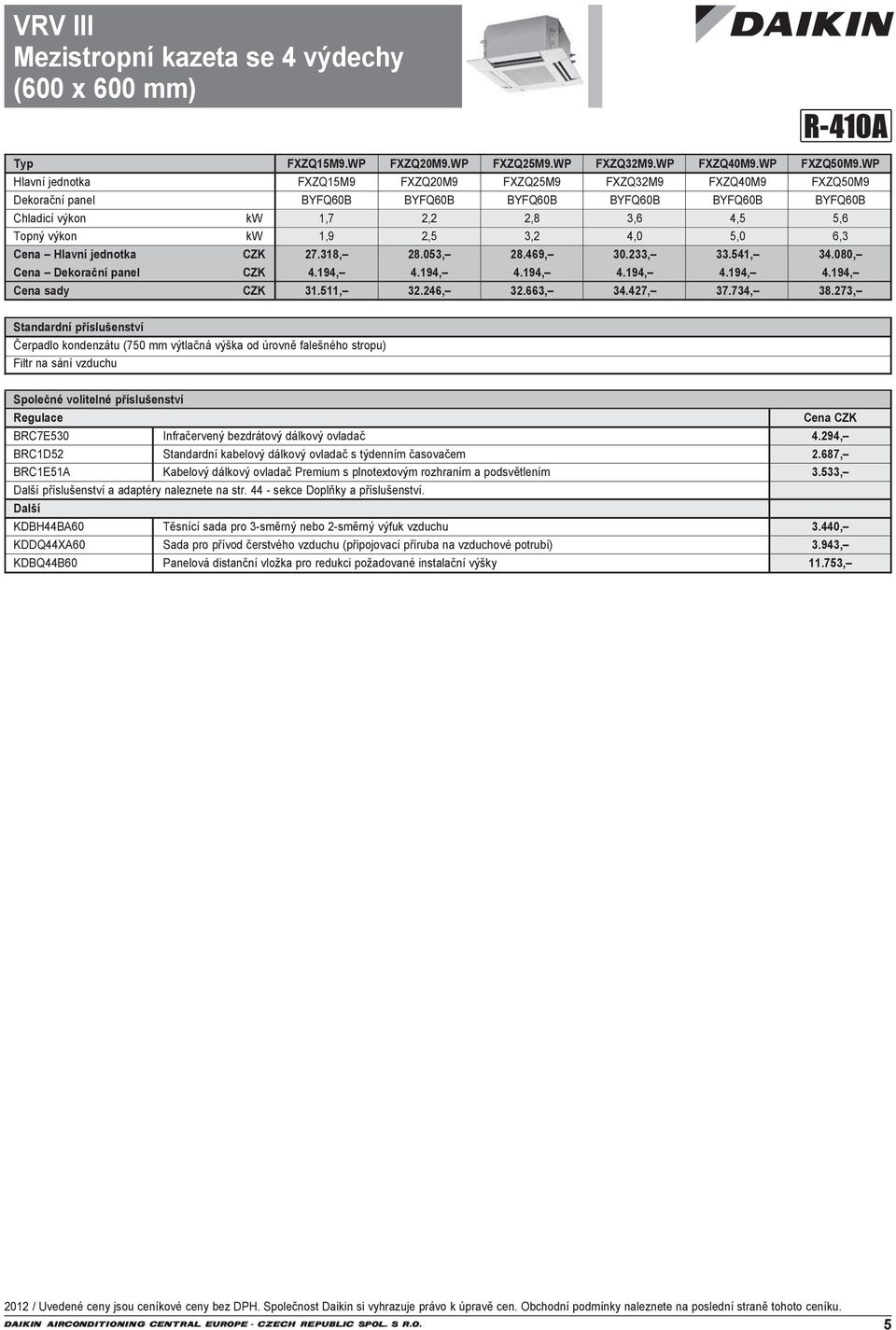

5 VRV III Mezistropní kazeta se 4 výdechy (600 x 600 mm) Typ FXZQ15M9.WP FXZQ20M9.WP FXZQ25M9.WP FXZQ32M9.WP FXZQ40M9.WP FXZQ50M9.WP Hlavní jednotka FXZQ15M9 FXZQ20M9 FXZQ25M9 FXZQ32M9 FXZQ40M9 FXZQ50M9 Dekorační panel BYFQ60B BYFQ60B BYFQ60B BYFQ60B BYFQ60B BYFQ60B Chladicí výkon kw 1,7 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 1,9 2,5 3,2 4,0 5,0 6,3 Cena Hlavní jednotka CZK , , , , , , Cena Dekorační panel CZK 4.194, 4.194, 4.194, 4.194, 4.194, 4.194, Cena sady CZK , , , , , , Standardní příslušenství Čerpadlo kondenzátu (750 mm výtlačná výška od úrovně falešného stropu) Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC7E530 Infračervený bezdrátový dálkový ovladač 4.294, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. Další KDBH44BA60 Těsnící sada pro 3-směrný nebo 2-směrný výfuk vzduchu 3.440, KDDQ44XA60 Sada pro přívod čerstvého vzduchu (připojovací příruba na vzduchové potrubí) 3.943, KDBQ44B60 Panelová distanční vložka pro redukci požadované instalační výšky , 5

6 VRV III Mezistropní kazeta se 2 výdechy Typ FXCQ20M8.WP FXCQ25M8.WP FXCQ32M8.WP FXCQ40M8.WP FXCQ50M8.WP FXCQ63M8.WP Hlavní jednotka FXCQ20M8 FXCQ25M8 FXCQ32M8 FXCQ40M8 FXCQ50M8 FXCQ63M8 Dekorační panel BYBC32G BYBC32G BYBC32G BYBC50G BYBC50G BYBC63G Chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,0 Topný výkon kw 2,5 3,2 4,0 5,0 6,3 8,0 Cena Hlavní jednotka CZK , , , , , , Cena Dekorační panel CZK , , , , , , Cena sady CZK , , , , , , Standardní příslušenství Čerpadlo kondenzátu (600 mm výtlačná výška od úrovně falešného stropu) Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC7C62 Infračervený bezdrátový dálkový ovladač 8.538, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Prémiové kabelové dálkové ovládání s fulltextovým rozhraním a podsvícením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. VRV III Mezistropní rohová kazeta Typ FXKQ25MA.WP FXKQ32MA.WP FXKQ40MA.WP FXKQ63MA.WP Hlavní jednotka FXKQ25MA FXKQ32MA FXKQ40MA FXKQ63MA Dekorační panel BYK45F BYK45F BYK45F BYK71F Chladicí výkon kw 2,8 3,6 4,5 7,1 Topný výkon kw 3,2 4 5,0 8,0 Cena Hlavní jednotka CZK , , , , Cena Dekorační panel CZK , , , , Cena sady CZK , , , , Standardní příslušenství Čerpadlo kondenzátu (500 mm výtlačná výška od úrovně falešného stropu) Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC4C61 Infračervený bezdrátový dálkový ovladač 8.764, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 6

7 VRV III Podstropní jednotka se 4 výdechy unit + BEV box Typ FXUQ71MA.BV FXUQ100MA.BV FXUQ125MA.BV Hlavní jednotka FXUQ71MA FXUQ100MA FXUQ125MA BEV box s expanzním ventilem (povinné) BEVQ71MA BEVQ100MA BEVQ125MA Chladicí výkon kw 8,0 11,2 14,0 Topný výkon kw 9,0 12,5 14, , , , Volitelné příslušenství specifické pro jednotku Těsnící sada pro až 2 výstupy KDBH49FA80 KDBHJ49F140 KDBHJ49F , 5.876, 5.876, Standardní příslušenství Čerpadlo kondenzátu (350 mm výtlačná výška od vrcholu jednotky) Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC7C528 Infračervený bezdrátový dálkový ovladač 8.614, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, DTA102A52 Adaptér pro centrální řízení nutný pro implementování jednotky do centrálního řízení (itouchcontroller, imanager, BACnet, LON) 4.018, EKRORO Konektor pro kontakt nuceného vypnutí 628, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. VRV III Podstropní jednotka Typ FXHQ32MA FXHQ63MA FXHQ100MA Hlavní jednotka FXHQ32MA FXHQ63MA FXHQ100MA Chladicí výkon kw 3,6 7,1 11,2 Topný výkon kw 4,0 8,0 12, , , , Volitelné příslušenství specifické pro jednotku Čerp. kondenzátu (540 mm výtl. výška od vrcholu jedn.) KDU50M60 KDU50M125 KDU50M , , , Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC7E63 Infračervený bezdrátový dálkový ovladač 6.479, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 7

8 VRV III Nástěnná jednotka Typ FXAQ15P FXAQ20P FXAQ25P FXAQ32P FXAQ40P FXAQ50P FXAQ63P Hlavní jednotka FXAQ15P FXAQ20P FXAQ25P FXAQ32P FXAQ40P FXAQ50P FXAQ63P Chladicí výkon kw 1,7 2,2 2,8 3,6 4,5 5,6 7,1 Topný výkon kw 1,9 2,5 3,2 4,0 5,0 6,3 8, , , , , , , , Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC7E618 Infračervený bezdrátový dálkový ovladač 5.008, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. Další K-KDU572EVE Externí čerpadlo kondenzátu (1000 mm výtlačná výška) , VRV III Jednotka k zabudování do podhledu (malá) Typ FXDQ20M9 FXDQ25M9 Hlavní jednotka FXDQ20M9 FXDQ25M9 Chladicí výkon kw 2,2 2,8 Topný výkon kw 2,5 3, , , Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC4C62 Infračervený bezdrátový dálkový ovladač s externím přijímačem 6.931, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 8

9 VRV III Jednotka k zabudování do podhledu (nízká) Typ FXDQ15P7 FXDQ20P7 FXDQ25P7 FXDQ32P7 FXDQ40P7 FXDQ50P7 FXDQ63P7 Hlavní jednotka FXDQ15P7 FXDQ20P7 FXDQ25P7 FXDQ32P7 FXDQ40P7 FXDQ50P7 FXDQ63P7 Chladicí výkon KW 1,7 2,2 2,8 3,6 4,5 5,6 7,1 Topný výkon KW 1,9 2,5 3,2 4,0 5,0 6,3 8, , , , , , , , Standardní příslušenství Čerpadlo kondenzátu (550 mm výtlačná výška od vrcholu jednotky) Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC4C65 Infračervený bezdrátový dálkový ovladač s externím přijímačem 5.726, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 9

10 VRV III Jednotka k zabudování do podhledu (standardní) Typ FXSQ20P FXSQ25P FXSQ32P FXSQ40P FXSQ50P Hlavní jednotka FXSQ20P FXSQ25P FXSQ32P FXSQ40P FXSQ50P Chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 2,5 3,2 4,0 5,0 6, , , , , , Volitelné příslušenství specifické pro jednotku Dekorační panel pro sání zespodu BYBS32D BYBS32D BYBS32D BYBS45D BYBS45D 5.274, 5.274, 5.274, 5.701, 5.701, Sada pro přímou montáž dekoračního panelu na jedn. EKBYBSD EKBYBSD EKBYBSD EKBYBSD EKBYBSD 879, 879, 879, 879, 879, Adapt. pro připojení kruhového potrubí na výfuk vzduchu KDAJ25K36A KDAJ25K36A KDAJ25K36A KDAJ25K56 KDAJ25K , 2.938, 2.938, 3.365, 3.365, Typ FXSQ63P FXSQ80P FXSQ100P FXSQ125P FXSQ140P Hlavní jednotka FXSQ63P FXSQ80P FXSQ100P FXSQ125P FXSQ140P Chladicí výkon kw 7,1 9,0 11,2 14,0 15,7 Topný výkon kw 8,0 10,0 12,5 16,0 17, , , , , , Volitelné příslušenství specifické pro jednotku Dekorační panel pro sání zespodu BYBS71D BYBS71D BYBS125D BYBS125D BYBS125D 7.584, 7.584, 9.493, 9.493, 9.493, Sada pro montáž dekoračního panelu na jednotku EKBYBSD EKBYBSD EKBYBSD EKBYBSD EKBYBSD 879, 879, 879, 879, 879, Adapt. pro připojení kruhového potrubí na výfuk vzduchu KDAJ25K71 KDAJ25K71 KDAJ25K140 KDAJ25K140 KDAJ25K , 7.006, , , , Standardní příslušenství Čerpadlo kondenzátu (625 mm výtlačná výška od výstupu kondenzátu) Filtr na sání vzduchu pro sání zespodu nebo zezadu Společné volitelné příslušenství Regulace BRC4C65 Infračervený bezdrátový dálkový ovladač s externím přijímačem 5.726, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 10

11 VRV III Jednotka k zabudování do podhledu (vysoké ESP) Typ FXMQ20P7 FXMQ25P7 FXMQ32P7 FXMQ40P7 FXMQ50P7 Hlavní jednotka FXMQ20P7 FXMQ25P7 FXMQ32P7 FXMQ40P7 FXMQ50P7 Chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 Topný výkon kw 2,5 3,2 4,0 5,0 6, , , , , , Volitelné příslušenství specifické pro jednotku Dekorační panel pro sání zespodu BYBS32D BYBS32D BYBS32D BYBS45D BYBS71D 5.274, 5.274, 5.274, 5.701, 7.584, Sada pro přímou montáž dekoračního panelu na jedn. EKBYBSD EKBYBSD EKBYBSD EKBYBSD EKBYBSD 879, 879, 879, 879, 879, Adapt. pro připojení kruhového potrubí na výfuk vzduchu KDAJ25K36A KDAJ25K36A KDAJ25K36A KDAJ25K56 KDAJ25K , 2.938, 2.938, 3.365, 7.006, Typ FXMQ63P7 FXMQ80P7 FXMQ100P7 FXMQ125P7 Hlavní jednotka FXMQ63P7 FXMQ80P7 FXMQ100P7 FXMQ125P7 Chladicí výkon kw 7,1 9,0 11,2 14,0 Topný výkon kw 8,0 10,0 12,5 16, , , , , Volitelné příslušenství specifické pro jednotku Dekorační panel pro sání zespodu BYBS71D BYBS71D BYBS125D BYBS125D 7.584, 7.584, 9.493, 9.493, Sada pro montáž dekoračního panelu na jednotku EKBYBSD EKBYBSD EKBYBSD EKBYBSD 879, 879, 879, 879, Adapt. pro připojení kruhového potrubí na výfuk vzduchu KDAJ25K71 KDAJ25K71 KDAJ25K140 KDAJ25K , 7.006, , , Standardní příslušenství Čerpadlo kondenzátu (700 mm výtlačná výška od spodní hrany jednotky) Filtr na sání vzduchu pro sání zespodu nebo zezadu Společné volitelné příslušenství Regulace BRC4C65 Infračervený bezdrátový dálkový ovladač s externím přijímačem 5.726, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 11

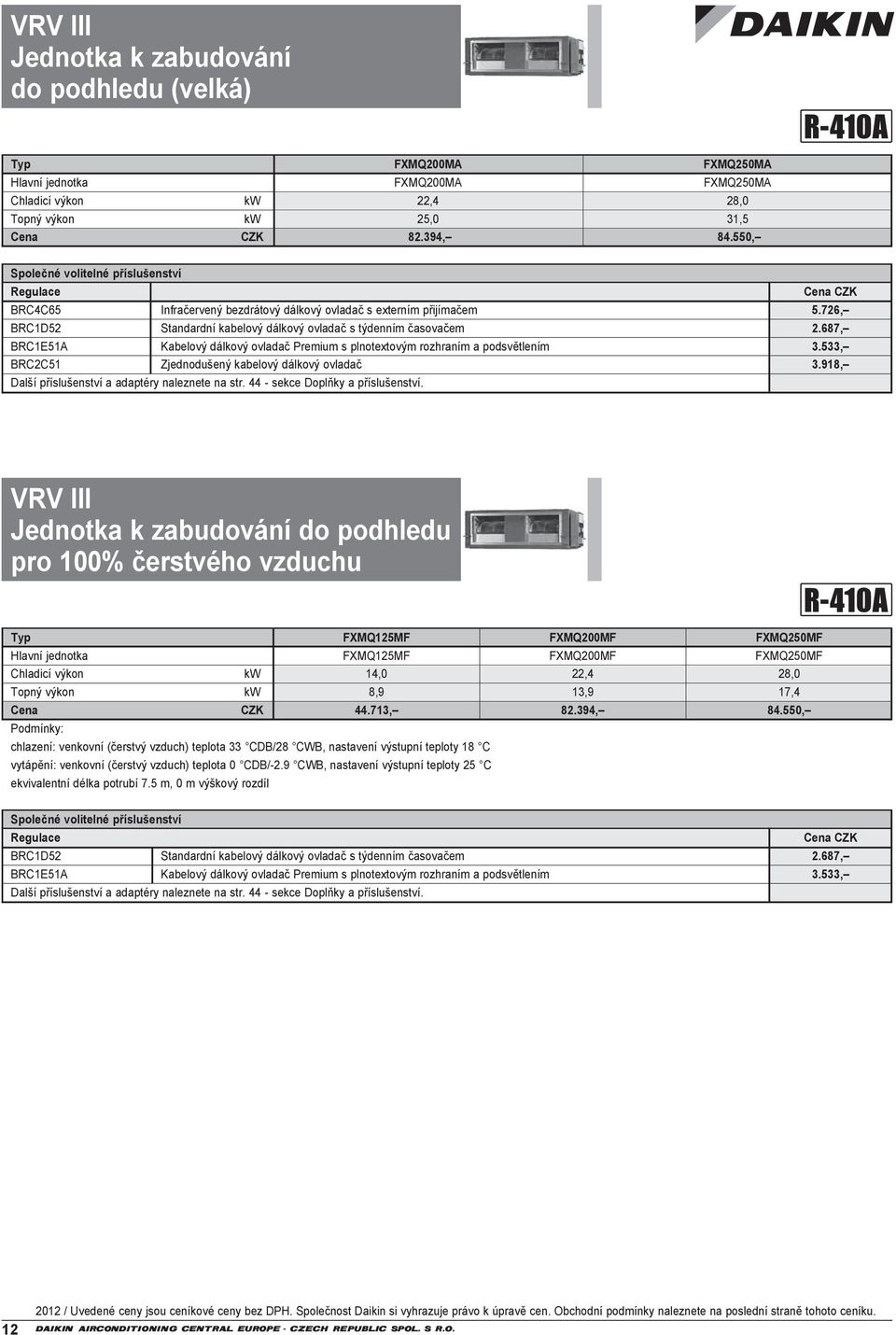

12 VRV III Jednotka k zabudování do podhledu (velká) Typ FXMQ200MA FXMQ250MA Hlavní jednotka FXMQ200MA FXMQ250MA Chladicí výkon kw 22,4 28,0 Topný výkon kw 25,0 31, , , Společné volitelné příslušenství Regulace BRC4C65 Infračervený bezdrátový dálkový ovladač s externím přijímačem 5.726, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. VRV III Jednotka k zabudování do podhledu pro 100% čerstvého vzduchu Typ FXMQ125MF FXMQ200MF FXMQ250MF Hlavní jednotka FXMQ125MF FXMQ200MF FXMQ250MF Chladicí výkon kw 14,0 22,4 28,0 Topný výkon kw 8,9 13,9 17, , , , Podmínky: chlazení: venkovní (čerstvý vzduch) teplota 33 CDB/28 CWB, nastavení výstupní teploty 18 C vytápění: venkovní (čerstvý vzduch) teplota 0 CDB/-2.9 CWB, nastavení výstupní teploty 25 C ekvivalentní délka potrubí 7.5 m, 0 m výškový rozdíl Společné volitelné příslušenství Regulace BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 12

13 VRV III Parapetní jednotka Typ FXLQ20P FXLQ25P FXLQ32P FXLQ40P FXLQ50P FXLQ63P Hlavní jednotka FXLQ20P FXLQ25P FXLQ32P FXLQ40P FXLQ50P FXLQ63P Chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,1 Topný výkon kw 2,5 3,2 4,0 5,0 6,3 8,0 Cena Hlavní jednotka CZK , , , , , , Volitelné příslušenství specifické pro jednotku Zadní dekorační panel EKRDP25 EKRDP25 EKRDP40 EKRDP40 EKRDP63 EKRDP , 2.712, 3.290, 3.290, 3.892, 3.892, Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC4C65 Infračervený bezdrátový dálkový ovladač s externím přijímačem 5.726, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. VRV III Jednotka k zabudování do parapetu Typ FXNQ20P FXNQ25P FXNQ32P FXNQ40P FXNQ50P FXNQ63P Hlavní jednotka FXNQ20P FXNQ25P FXNQ32P FXNQ40P FXNQ50P FXNQ63P Chladicí výkon kw 2,2 2,8 3,6 4,5 5,6 7,1 Topný výkon kw 2,5 3,2 4,0 5,0 6,3 8, , , , , , , Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC4C65 Infračervený bezdrátový dálkový ovladač s externím přijímačem 5.726, BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, BRC2C51 Zjednodušený kabelový dálkový ovladač 3.918, Další příslušenství a adaptéry naleznete na str sekce Doplňky a příslušenství. 13

14 VRV III Sada k připojení k VZT jednotce Regulace Řídicí jednotka (nutná) EKEQMCB , Expanzní ventil EKEXV50 EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 Jmenovitý chladicí výkon kw 5,6 7,1 9,0 11,2 14,0 16,0 22,4 28,0 Jmenovitý topný výkon kw 6,3 8,0 10,0 12,5 16,0 18,0 25,0 31, , 3.993, 4.244, 4.395, 4.646, 4.796, 5.223, 5.550, Společné volitelné příslušenství Regulace BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, KRCS01-1 Dálkové vzduchové teplotní čidlo 2.059, Adaptors KRP4A51 * Kabelový adaptér pro externí monitoring/řízení přes suché kontakty a regulování zadané hodnoty pomocí 0-140Ω 4.319, * Kabelové adaptéry jsou nutné při použití Sady s centrálním řízením; Instalace musí být konzultována s techniky Daikin. VRV III Zpětné získávání tepla Jednotka pro ohřev vody DŮLEŽITÉ: Tuto jednotku lze kombinovat pouze s venkovními jednotkami VRV III zpětné získavání tepla do vody REYAQ-P (str. 31) Typ HXHD125A Hlavní jednotka HXHD125A Jmenovitý topný výkon kw 14, , Standardní příslušenství Kabelový ovladač Hydraulické komponenty (oběhové čerpadlo, expanzní nádoba, pojistný ventil, atd.) Základní náplň chladiva R134a dodatečné doplňovaní není nutné Volitelné příslušenství Regulace EKRP1HBA PCB karta pro hlášení poruchy 3.466, EKRP1AHTA PCB karta pro připojení pokojového termostatu 3.466, EKRUAHTB Vzdálené uživatelské rozhraní 5.148, EKRTWA Kabelový pokojový termostat nutno objednat také PCB kartu EKRP1AHTA 3.290, EKRTR Bezdrátový pokojový termostat nutno objednat také PCB kartu EKRP1AHTA 6.479, EKRTETS Volitelné externí teplotní čidlo pro EKRTR 427, Ostatní Zásobníky na TUV různých velikostí * Solární připojovací sada * * Pro více podrobností a ceny použijte, prosím, katalog vytápění a ceník sekce Altherma HT. 14

15 VRV III Komfortní vzduchová clona Komfortní vzduch. clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm 250cm wide Bílé opláštění (RAL9016) CYVS100DK80F CYVS150DK80F CYVS200DK100F CYVS250DK140F VRV Výkonový index , , , , Komfortní vzduch. clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm 250cm wide Bílé opláštění (RAL9016) CYVM100DK80F CYVM150DK80F CYVM200DK100F CYVM250DK140F VRV Výkonový index , , , , Komfortní vzduch. clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm 250cm wide Bílé opláštění (RAL9016) CYVL100DK125F CYVL150DK200F CYVL200DK250F CYVL250DK250F VRV Výkonový index , , , , VRV III Komfortní vzduchová clona kazetová Zapuštěna ve dveřích o výšce cm šířka 100 cm šířka 150 cm šířka 200 cm 250cm wide Bílé opláštění (RAL9016) CYVS100DK80C CYVS150DK80C CYVS200DK100C CYVS250DK140C VRV Výkonový index , , , , Zapuštěna ve dveřích o výšce cm šířka 100 cm šířka 150 cm šířka 200 cm 250cm wide Bílé opláštění (RAL9016) CYVM100DK80C CYVM150DK80C CYVM200DK100C CYVM250DK140C VRV Výkonový index , , , , Zapuštěna ve dveřích o výšce cm šířka 100cm šířka 150cm šířka 200 cm 250cm wide Bílé opláštění (RAL9016) CYVL100DK125C CYVL150DK200C CYVL200DK250C CYVL250DK250C VRV Výkonový index , , , , 15

16 VRV III Komfortní vzduchová clona - mezistropní Mezistropní clona pro výšku dveří cm šířka 100 cm šířka 150cm šířka 200cm šířka 250cm Bílé opláštění (RAL9016) CYVS100DK80R CYVS150DK80R CYVS200DK100R CYVS250DK140R VRV Výkonový index , , , , Mezistropní clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9016) CYVM100DK80R CYVM150DK80R CYVM200DK100R CYVM250DK140R VRV Výkonový index , , , , Mezistropní clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9016) CYVL100DK125R CYVL150DK200R CYVL200DK250R CYVL250DK250R VRV Výkonový index , , , , VRV III vzduchové clony - doplňky Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Prémiové kabelové dálkové ovládání s fulltextovým rozhraním a podsvícením 3.533, Zobrazení CE.B_2-COVERS-H50 Kryty zavěšení o výšce 50 cm; pro clony o šířce 100, 150, 200 cm 6.767, CE.B_3-COVERS-H50 Kryty zavěšení o výšce 50 cm; pro clony o šířce 250 cm 9.210, CE.B_2-COVERS-H100 Kryty zavěšení o výšce 100 cm; pro clony o šířce 100, 150, 200 cm 8.552, CE.B_3-COVERS-H100 Kryty zavěšení o výšce 100 cm; pro clony o šířce 250 cm , CE.B_2-COVERS-H150 Kryty zavěšení o výšce 150 cm; pro clony o šířce 100, 150, 200 cm , CE.B_3-COVERS-H150 Kryty zavěšení o výšce 150 cm; pro clony o šířce 250 cm , 16

17 Komfortní vzduchová clona pro párové aplikace - volně zavěšená Poznámka: Tyto jednotky jsou určeny pouze pro párové aplikace s venkovními jednotkami ERQ - viz str. 35. Volně zavěšená clona pro výšku dveří cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQS150DK80FBN CYQS200DK100FBN CYQS250DK140FBN Šedé opláštění (RAL9006) CYQS150DK80FSN CYQS200DK100FSN CYQS250DK140FSN Výkonový index , , , Volně zavěšená clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQM100DK80FBN CYQM150DK80FBN CYQM200DK100FBN CYQM250DK140FBN Šedé opláštění (RAL9006) CYQM100DK80FSN CYQM150DK80FSN CYQM200DK100FSN CYQM250DK140FSN Výkonový index , , , , Volně zavěšená clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQL100DK125FBN CYQL150DK200FBN CYQL200DK250FBN CYQL250DK250FBN Šedé opláštění (RAL9006) CYQL100DK125FSN CYQL150DK200FSN CYQL200DK250FSN CYQL250DK250FSN Výkonový index , , , , Komfortní vzduchová clona pro párové aplikace - kazetová Poznámka: Tyto jednotky jsou určeny pouze pro párové aplikace s venkovními jednotkami ERQ - viz str. 35. Kazetová clona pro výšku dveří cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQS150DK80CBN CYQS200DK100CBN CYQS250DK140CBN Šedé opláštění (RAL9006) CYQS150DK80CSN CYQS200DK100CSN CYQS250DK140CSN Výkonový index , , , Kazetová clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQM100DK80CBN CYQM150DK80CBN CYQM200DK100CBN CYQM250DK140CBN Šedé opláštění (RAL9006) CYQM100DK80CSN CYQM150DK80CSN CYQM200DK100CSN CYQM250DK140CSN Výkonový index , , , , Kazetová clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQL100DK125CBN CYQL150DK200CBN CYQL200DK250CBN CYQL250DK250CBN Šedé opláštění (RAL9006) CYQL100DK125CSN CYQL150DK200CSN CYQL200DK250CSN CYQL250DK250CSN Výkonový index , , , , 17

18 Komfortní vzduchová clona pro párové aplikace - mizistropní Poznámka: Tyto jednotky jsou určeny pouze pro párové aplikace s venkovními jednotkami ERQ - viz str. 35. Mezistropní clona pro výšku dveří cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQS150DK80RBN CYQS200DK100RBN CYQS250DK140RBN Šedé opláštění (RAL9006) CYQS150DK80RSN CYQS200DK100RSN CYQS250DK140RSN Výkonový index , , , Mezistropní clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQM100DK80RBN CYQM150DK80RBN CYQM200DK100RBN CYQM250DK140RBN Šedé opláštění (RAL9006) CYQM100DK80RSN CYQM150DK80RSN CYQM200DK100RSN CYQM250DK140RSN Výkonový index , , , , Mezistropní clona pro výšku dveří cm šířka 100 cm šířka 150 cm šířka 200 cm šířka 250 cm Bílé opláštění (RAL9010) CYQL100DK125RBN CYQL150DK200RBN CYQL200DK250RBN CYQL250DK250RBN Šedé opláštění (RAL9006) CYQL100DK125RSN CYQL150DK200RSN CYQL200DK250RSN CYQL250DK250RSN Výkonový index , , , , ERQ Vzduchové clony - doplňky Standardní příslušenství Filtr na sání vzduchu Společné volitelné příslušenství Regulace BRC1D52 Standardní kabelový dálkový ovladač s týdenním časovačem 2.687, BRC1E51A Kabelový dálkový ovladač Premium s plnotextovým rozhraním a podsvětlením 3.533, Zobrazení CE.B_2-COVERS-H50 Kryty zavěšení o výšce 50 cm; pro clony o šířce 100, 150, 200 cm 6.767, CE.B_3-COVERS-H50 Kryty zavěšení o výšce 50 cm; pro clony o šířce 250 cm 9.210, CE.B_2-COVERS-H100 Kryty zavěšení o výšce 100 cm; pro clony o šířce 100, 150, 200 cm 8.552, CE.B_3-COVERS-H100 Kryty zavěšení o výšce 100 cm; pro clony o šířce 250 cm , CE.B_2-COVERS-H150 Kryty zavěšení o výšce 150 cm; pro clony o šířce 100, 150, 200 cm , CE.B_3-COVERS-H150 Kryty zavěšení o výšce 150 cm; pro clony o šířce 250 cm , 18

19 DAIKIN Větrací jednotky se zpětným získáváním tepla Větrací jednotky se zpětným získáváním tepla (HRV) HRV jednotky VAM150FA VAM250FA VAM350FA VAM500FA VAM650FA VAM800FA VAM1000FA VAM1500FA VAM2000FA Průtok vzduchu m/h Externí statický tlak (max.) Pa , , , , , , , , , Standardní příslušenství Vzduchový fi ltr Společné volitelné příslušenství Regulace BRC301B61 Kabelový dálkový ovladač pro HRV 4.445, BRC1D52 Standardní kabelový dálkový ovladač (pro kombinované řízení společně se standardními vnitřními jednotkami VRV) 2.687, BRC1E51A Prémiové kabelové dálkové ovládání s fulltextovým rozhraním a podsvícením 3.533, Adaptors BRP4A50 Sada řízení pro pomocný ohřívač jiného dodavatele 4.244, KRP50-2* Adaptér PCB pro řízení zvlhčovače jiného dodavatele / pro výstup provozního signálu 4.972, * KRP1B93 Box pro instalaci řídící PCB na stranu VAM jednotky 2.838, VRV III HRV jednotky s DX výměníkem HRV jednotka + DX coil VKM50G VKM80G VKM100G Průtok vzduchu m/h Externí statický tlak (max.) Pa Chladicí výkon kw 4,7 7,4 9,1 Topný výkon kw 5,5 8,7 10, , , , HRV jednotka + DX výměník + zvlhčovač VKM50GM VKM80GM VKM100GM Průtok vzduchu m/h Externí statický tlak (max.) Pa Chladicí výkon kw 4,7 7,4 9,1 Topný výkon kw 5,5 8,7 10,7 Zvlhčovací výkon l/h 2,7 4,0 5, , , , Volitelné příslušenství specifické pro jednotku Tlumič pro 250 mm kruhové potrubí KDDM24B100 KDDM24B , , Standardní příslušenství Vzduchový fi ltr Společné volitelné příslušenství Regulace BRC1D52 Standardní kabelový dálkový ovladač (pro kombinované řízení společně se standardními vnitřními jednotkami VRV) 2.687, BRC1E51A Prémiové kabelové dálkové ovládání s fulltextovým rozhraním a podsvícením 3.533, Adaptors BRP4A50 Sada řízení pro pomocný ohřívač jiného dodavatele 4.244, KRP50-2* Adaptér PCB pro řízení zvlhčovače jiného dodavatele / pro výstup provozního signálu 4.972, * KRP1B93 Box pro instalaci řídící PCB na stranu VKM jednotky 2.838, 19

20 PLUG and PLAY VRV připojení AHU VZDUCHOTECHNICKÉ JEDNOTKY PRO Vnitřní jednotky VRV a vzduchotechnické jednotky v jednom systému VRV Monovalentní chlazení a topení pro vzduchotechnické jednotky Připojení vzduchotechnických jednotek jako u standardní vnitřní jednotky VRV Z výroby navržené a nainstalované ovládací prvky Ovládání stálé a příjemné teploty výstupního vzduchu Rychlá a snadná instalace Standardní záruka DAIKIN S pomocí nového systému připojení VRV PLUG and PLAY fi rmy DAIKIN lze vnitřní jednotky VRV a vzduchotechnické jednotky pro úpravu čerstvého vzduchu zapojovat do stejné chladicí linky, což má za následek lepší přizpůsobivost řešení a vyšší energetickou účinnost. Úpravy čerstvého vzduchu i klimatizace lze úspěšně docílit pomocí jediného systému s přímým chlazením s technologií DAIKIN VRV bez obvyklých konstrukčních problémů nebo potřeby mít systém VRV pro klimatizaci a samostatné topné a chladicí systémy jen pro vzduchotechnické jednotky. Z výroby navržené a nainstalované ovládací prvky vzduchotechnických jednotek zajišťují jejich rychlé a snadné PLUG and PLAY připojení, stejně jak je tomu u standardních vnitřních jednotek VRV. Tato inovace přináší zcela monovalentní řešení s přímým chlazením pro účely topení, chlazení a úpravy čerstvého vzduchu u klimatizačních aplikací. Navíc invertorová technologie společnosti Daikin pro nepřetržitou a účinnou regulaci výkonu ve spojení s vysoce sofi stikovanými a z výroby navrženými a nainstalovanými ovládacími prvky vzduchotechnických jednotek zajišťuje stálou a příjemnou teplotu výstupního vzduchu. A nakonec nesmíme zapomenout na obchodní výhody, které vám připojení PLUG and PLAY jednotek VRV fi rmy DAIKIN dává. Možnost spojení vzduchotechnických jednotek se standardními vnitřními jednotkami VRV do monovalentního topného a chladicího systému VRV vám dává možnost zcela se zbavit ve vašich projektech kotlů na fosilní paliva, chladicích jednotek a vodního potrubí a významně tak snížit celkové investiční náklady. Celkově vzato, systém připojení jednotek VRV PLUG and PLAY vám nabízí nejúčinnější a nejsnadněji instalovatelnou technologii s nejnižšími investičními náklady pro potřeby vašich klimatizačních projektů chlazení a topení. 20

21 PLUG and PLAY VRV připojení AHU Z VÝROBY NAVRŽENÉ A NAINSTALOVANÉ OVLÁDACÍ PRVKY Všechny vzduchotechnické jednotky s VRV systémem připojení PLUG and PLAY jsou vybavené balíčkem z výroby navržených a ve výrobě nainstalovaných ovládacích prvků. Tento balíček obsahuje: Soupravy expanzních ventilů EKEXV, které jsou již nainstalované uvnitř jednotky, takže je nutné připojit jen potrubí chladiva. Z výroby nainstalovaná zařízení pro ovládání vzduchotechnické jednotky, jako například teplotní a tlaková čidla, klapky Ovládací panel pro ovládání celé vzduchotechnické jednotky na základě výstupní teploty, včetně skříní EKEQMCB. Toto zajišťuje rychlé a snadné PLUG and PLAY připojení vzduchotechnických jednotek k systému VRV stejně jako u standardních vnitřních jednotek VRV. Možnost ovládání vzduchotechnické jednotky pomocí standardního dálkového ovládání DAIKIN obrovsky zjednodušuje řízení celého systému. Použití centrálního dálkového ovládání umožňuje uživateli volit ze široké nabídky ovládacích systémů, které spojují klimatizaci a ventilaci do jednoho systému ovládání. STANDARDIZOVANÉ PŘEDEM NAKONFIGUROVANÉ VZDUCHOTECHNICKÉ JEDNOTKY Následující předem nakonfigurované vzduchotechnické jednotky jsou speciálně navržené tak, aby splňovaly požadavky, které se vyskytují u systému připojení VRV PLUG and PLAY, a současně zajišťovaly maximální energetickou účinnost a úroveň komfortu pro standardní klimatizační aplikace. Předem nakonfigurovaná vzduchotechnická jednotka Z výroby nainstalované ovládací prvky 21

22 Standardní jednotky pouze s výstupem vzduchu pro aplikace pouze chlazení Tyto jednotky mají jen jeden proud vzduchu (mají jen výstupní ventilátor), integrovanou směšovací komoru (0-100 % čerstvého vzduchu) a pokud jsou připojené k venkovní jednotce DAIKIN VRV, mohou pracovat v režimu pouze chlazení. Konstrukce: 40 mm rám z přírodního hliníku, 25 mm plochý panel s pěnovou izolací (40-50 kg/m 3 ), vnější povrch ošetřený šedým plastisolem 0,7 mm, vnitřní povrch ošetřený pozinkováním 0,5 mm Součásti v pořadí směru proudění vzduchu: 1) Směšovací komora, včetně 1 žaluzie, 1 pružné manžety a z výroby nainstalovaných ovladačů 2) Kapsový filtr F5 s manometrem rozdílu tlaků, nainstalovaným z výroby a dvířky s panty 3) Volná komora pro soupravy expanzních ventilů EKEXV nainstalovaných z výroby 4) Výměník pro přímé chlazení s pozinkovanou vaničkou na kondenzát a kapkovým eliminátorem 5) Výstupní ventilátor (včetně dvířek, průhledítka a elektricky připojeného osvětlení a vypínače) 6) Pružná manžeta 7) 150 mm rám Průtok vzduchu m 3 /h Šířka mm Výška mm Délka mm Hmotnost kg ~ 300 ~ 350 ~ 400 ~ 470 ~600 ~700 ~700 Celkový chladicí výkon kw 20,60 28,80 40,70 58,70 83,40 100,30 117,30 Citelný chladicí výkon kw 10,90 16,40 22,00 32,90 43,40 55,20 65,70 Externí statický tlak Pa Max. příkon ventilátoru kw 1,10 1,50 2,20 3,00 5,50 5,50 7,50 Cena CZK , , , , , , , Přiložená připojovací souprava VRV 1 x EKEXV200 1 x EKEXV250 2 x EKEXV200 2 x EKEXV250 3 x EKEXV250 4 x EKEXV200 4 x EKEXV250 1 x EKEQMCB 1 x EKEQMCB 2 x EKEQMCB 2 x EKEQMCB 3 x EKEQMCB 4 x EKEQMCB 4 x EKEQMCB Výkonový index 1 x x x x x x x 262 Podmínky: Venkovní vzduch: léto 35 C/50 % r.v., výstupní vzduch: léto 10 C 1) Výška včetně 150 mm rámu. 2) Šířka a výška bez ovládacího panelu nainstalovaného z výroby. 3) EKEXV nainstalované uvnitř vzduchotechnické jednotky. EKEQMCB nainstalovaný uvnitř ovládacího panelu. 4) Maximální připojovací poměr (CR, Connection Ratio) celého systému VRV: 110 % 5) Při použití v systému s dalšími vnitřními jednotkami nesmí součet výkonových indexů ventilů EKEXV překročit 30 % 22

23 Vysokovýkonové jednotky pouze s výstupem vzduchu pro aplikace pouze chlazení Tyto jednotky mají jen jeden proud vzduchu (mají jen výstupní ventilátor), integrovanou směšovací komoru (0-100 % čerstvého vzduchu) a pokud jsou připojené k venkovní jednotce DAIKIN VRV, mohou pracovat v režimu pouze chlazení. Konstrukce: 40 mm rám z přírodního hliníku, 42 mm stupňovitý panel s izolací z minerální vlny (90 kg/m 3 ), vnější povrch ošetřený šedým plastisolem 0,7 mm, vnitřní povrch ošetřený pozinkováním 0,5 mm Součásti v pořadí směru proudění vzduchu: 1) Směšovací komora, včetně 1 žaluzie, 1 pružné manžety a z výroby nainstalovaných ovladačů 2) Kombinovaná filtrační komora s předfiltrem G4 a kapsovým fi ltrem F7 s manometrem rozdílu tlaků, nainstalovaným z výroby a dvířky 3) Volná komora pro soupravy expanzních ventilů EKEXV nainstalovaných z výroby 4) Výměník pro přímé chlazení s pozinkovanou vaničkou na kondenzát a kapkovým eliminátorem 5) Výstupní ventilátor (včetně dvířek, průhledítka a elektricky připojeného osvětlení a vypínače) 6) Volná komora, 7) Tlumič hluku 500 mm 8) Kapsový filtr F9 s manometrem rozdílu tlaků, nainstalovaným z výroby, a dvířky 9) Pružná manžeta, 10) 150 mm rám Průtok vzduchu m 3 /h Šířka mm Výška mm Délka mm Hmotnost kg ~ 500 ~ 570 ~ 650 ~ 780 ~ 860 ~ 1080 ~ 1170 Celkový chladicí výkon kw 20,6 28,8 40,7 58,70 83,40 100,30 117,30 Citelný chladicí výkon kw 10,9 16, ,90 43,40 55,20 65,70 Externí statický tlak Pa Max. příkon ventilátoru kw 1,50 2,20 3,00 4,00 5,50 7,50 11,00 Cena CZK , , , , , , , Přiložená připojovací souprava VRV 1 x EKEXV200 1 x EKEXV250 2 x EKEXV200 2 x EKEXV250 3 x EKEXV250 4 x EKEXV200 4 x EKEXV250 1 x EKEQMCB 1 x EKEQMCB 2 x EKEQMCB 2 x EKEQMCB 3 x EKEQMCB 4 x EKEQMCB 4 x EKEQMCB Výkonový index 1 x x x x x x x 262 Podmínky: Venkovní vzduch: léto 35 C/50 % r.v., výstupní vzduch: léto 10 C 1) Výška včetně 150 mm rámu. 2) Šířka a výška bez ovládacího panelu nainstalovaného z výroby. 3) EKEXV nainstalované uvnitř vzduchotechnické jednotky. EKEQMCB nainstalovaný uvnitř ovládacího panelu. 4) Maximální připojovací poměr (CR, Connection Ratio) celého systému VRV: 110 % 5) Při použití v systému s dalšími vnitřními jednotkami nesmí součet výkonových indexů ventilů EKEXV překročit 30 % 23

24 Standardní jednotky s výstupem a vstupem vzduchu pro aplikace pouze chlazení a topení Tyto jednotky mají dva proudy vzduchu (výstupní a vstupní ventilátor), integrovanou směšovací komoru (0-100 % čerstvého vzduchu), systém pro zpětné získávání tepla (deskový tepelný výměník nebo rotační výměník) a pokud jsou připojené k venkovní jednotce DAIKIN VRV, mohou pracovat v režimu topení a chlazení. Konstrukce: 40 mm rám z přírodního hliníku, 25 mm plochý panel s pěnovou izolací (40-50 kg/m 3 ), vnější povrch ošetřený šedým plastisolem 0,7 mm, vnitřní povrch ošetřený pozinkováním 0,5 mm Součásti v pořadí směru proudění vzduchu: Proud vstupního vzduchu: 1) Klapková komora s 1 žaluzií a z výroby nainstalovanými ovladači 2) Kapsový filtr F5 s manometrem rozdílu tlaků, nainstalovaným z výroby a dvířky 3) Systém pro zpětné získávání tepla (deskový tepelný výměník nebo rotační výměník) 4) Směšovací komora s ovladači nainstalovanými z výroby 5) Výměník pro přímé chlazení s pozinkovanou vaničkou na kondenzát a kapkovým eliminátorem 6) Výstupní ventilátor (včetně dvířek, průhledítka a elektricky připojeného osvětlení a vypínače) 7) Pružná manžeta 8) 150 mm rám Proud výstupního vzduchu: 1) Plochý filtr G4 s manometrem rozdílu tlaků, nainstalovaným z výroby a dvířky 2) Vstupní ventilátor (včetně dvířek, průhledítka a elektricky připojeného osvětlení a vypínače) 3) Směšovací komora s ovladači nainstalovanými z výroby 4) Systém pro zpětné získávání tepla (deskový tepelný výměník nebo rotační výměník) 5) Klapková komora s 1 žaluzií a s ovladači nainstalovanými z výroby Průtok vzduchu m 3 /h Šířka mm Výška mm Délka mm Hmotnost kg Celkový chladicí výkon kw Citelný chladicí výkon kw Celkový topný výkon kw Externí statický tlak Pa Max. příkon výst. ventilátoru kw Max. příkon vst. ventilátoru kw Cena CZK Přiložená připojovací souprava VRV ~ 550 ~ 680 ~ 700 ~ 900 ~ 1020 ~ 1270 ~ ,6 28,8 40,7 58,70 83,40 100,30 117,30 10,9 16, ,90 43,40 55,20 65,70 11,25 16,50 21,30 32,26 44,40 57,91 78, ,10 2,20 2,20 4,00 5,50 5,50 11,00 1,10 1,50 2,20 3,00 4,00 5,50 7, , , , , , , , 1 x EKEXV200 1 x EKEXV250 2 x EKEXV200 2 x EKEXV250 3 x EKEXV250 4 x EKEXV200 4 x EKEXV250 1 x EKEQMCB 1 x EKEQMCB 2 x EKEQMCB 2 x EKEQMCB 3 x EKEQMCB 4 x EKEQMCB 4 x EKEQMCB Výkonový index 1 x x x x x x x 262 Podmínky: Venkovní vzduch: léto 35 C/50 % r.v., zima -15 C/90 % r,v, výstupní vzduch: léto 10 C, zima 26 C 1) Výška včetně 150 mm rámu. 2) Šířka a výška bez ovládacího panelu nainstalovaného z výroby. 3) EKEXV nainstalované uvnitř vzduchotechnické jednotky. EKEQMCB nainstalovaný uvnitř ovládacího panelu. 4) Maximální připojovací poměr (CR, Connection Ratio) celého systému VRV: 110 % 5) Při použití v systému s dalšími vnitřními jednotkami nesmí součet výkonových indexů ventilů EKEXV překročit 30 % 24

25 Vysokovýkonové jednotky s výstupem a vstupem vzduchu pro aplikace pouze chlazení a topení Tyto jednotky mají dva proudy vzduchu (vstupní a výstupní ventilátor), integrovanou směšovací komoru (0-100 % čerstvého vzduchu), systém pro zpětné získávání tepla (deskový tepelný výměník nebo rotační výměník) a pokud jsou připojené k venkovní jednotce DAIKIN VRV, mohou pracovat v režimu topení a chlazení. Konstrukce: 40 mm rám z přírodního hliníku, 42 mm stupňovitý panel s izolací z minerální vlny (90 kg/m 3 ), vnější povrch ošetřený šedým plastisolem 0,7 mm, vnitřní povrch ošetřený pozinkováním 0,5 mm Součásti v pořadí směru proudění vzduchu: Proud vstupního vzduchu: 1) Klapková komora s 1 žaluzií a s ovladači nainstalovanými z výroby 2) Kombinovaná filtrační komora s předfiltrem G4 a kapsovým fi ltrem F7 s manometrem rozdílu tlaků, nainstalovaným z výroby a dvířky 3) Systém pro zpětné získávání tepla (deskový tepelný výměník nebo rotační výměník) 4) Směšovací komora s ovladači nainstalovanými z výroby 5) Výměník pro přímé chlazení s pozinkovanou vaničkou na kondenzát a kapkovým eliminátorem 6) Výstupní ventilátor (včetně dvířek, průhledítka a elektricky připojeného osvětlení a vypínače) 7) Volná komora, 8) Tlumič hluku 500 mm 9) Kapsový filtr F9 s manometrem rozdílu tlaků, nainstalovaným z výroby, a dvířky 10) Pružná manžeta, 11) 150 mm rám Proud výstupního vzduchu: 1) Kapsový filtr F6 s manometrem rozdílu tlaků, nainstalovaným z výroby a dvířky 2) Vstupní ventilátor (včetně dvířek, průhledítka a elektricky připojeného osvětlení a vypínače) 3) Směšovací komora s ovladači nainstalovanými z výroby 4) Systém pro zpětné získávání tepla (deskový tepelný výměník nebo rotační výměník) 5) Klapková komora s 1 žaluzií a s ovladači nainstalovanými z výroby Průtok vzduchu m 3 /h Šířka mm Výška mm Délka mm Hmotnost kg Celkový chladicí výkon kw Citelný chladicí výkon kw Celkový topný výkon kw Externí statický tlak Pa Max. příkon výst. ventilátoru kw kw Cena CZK Přiložená připojovací souprava VRV ~ 830 ~ 990 ~ 1070 ~ 1301 ~ 1520 ~ 1835 ~ ,6 28,8 40,7 58,70 83,40 100,30 117,30 10,9 16, ,90 43,40 55,20 65,70 11,25 16,50 21,30 32,26 44,40 57,91 78, ,50 2,20 3,00 4,00 5,50 7,50 11,00 1,10 1,50 2,20 3,00 4,00 5,50 7, , , , , , , , 1 x EKEXV200 1 x EKEXV250 2 x EKEXV200 2 x EKEXV250 3 x EKEXV250 4 x EKEXV200 4 x EKEXV250 1 x EKEQMCB 1 x EKEQMCB 2 x EKEQMCB 2 x EKEQMCB 3 x EKEQMCB 4 x EKEQMCB 4 x EKEQMCB Výkonový index 1 x x x x x x x 262 Podmínky: Venkovní vzduch: léto 35 C/50 % r.v., zima -15 C/90 % r,v, výstupní vzduch: léto 10 C, zima 26 C 1) Výška včetně 150 mm rámu. 2) Šířka a výška bez ovládacího panelu nainstalovaného z výroby. 3) EKEXV nainstalované uvnitř vzduchotechnické jednotky. EKEQMCB nainstalovaný uvnitř ovládacího panelu. 4) Maximální připojovací poměr (CR, Connection Ratio) celého systému VRV: 110 % 5) Při použití v systému s dalšími vnitřními jednotkami nesmí součet výkonových indexů ventilů EKEXV překročit 30 % 25

26 VENKOVNÍ JEDNOTKY DAIKIN VRV VRV III Tepelné čerpadlo s invertorem Typ pro napájení 3N~ 400V RXYQ5P9 RXYQ8P9 RXYQ10P9 RXYQ12P9 RXYQ14P9 RXYQ16P9 RXYQ18P9 Moduly RXYQ5P9 RXYQ8P9 RXYQ10P9 RXYQ12P9 RXYQ14P9 RXYQ16P9 RXYQ18P9 Jmenovitý chladicí výkon kw 14,0 22,4 28,0 33,5 40,0 45,0 49,0 Jmenovitý topný výkon kw 16,0 25,0 31,5 37,5 45,0 50,0 56, , , , , , , , Doporučené kombinace pro malý půdorys Typ pro napájení 3N~ 400V RXYQ20P9.OU RXYQ22P9.OU RXYQ24P9.OU RXYQ26P9.OU RXYQ28P9.OU RXYQ30P9.OU Moduly RXYQ8P9 RXYQ10P9 RXYQ12P9 RXYQ8P9 RXYQ10P9 RXYQ12P9 RXYQ12P9 RXYQ12P9 RXYQ12P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 Jmenovitý chladicí výkon kw 55,9 61,5 67,0 71,4 77,0 82,5 Jmenovitý topný výkon kw 62,5 69,0 75,0 81,5 88,0 94, , , , , , , Typ pro napájení 3N~ 400V RXYQ32P9.OU RXYQ34P9.OU RXYQ36P9.OU RXYQ38P9.OU RXYQ40P9.OU RXYQ42P9.OU Moduly RXYQ14P9 RXYQ16P9 RXYQ18P9 RXYQ8P9 RXYQ10P9 RXYQ12P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ12P9 RXYQ12P9 RXYQ12P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 Jmenovitý chladicí výkon kw 89,0 94,0 98,0 105,0 111,0 118,0 Jmenovitý topný výkon kw 102,0 107,0 113,0 119,0 126,0 132, , , , , , , Typ pro napájení 3N~ 400V RXYQ44P9.OU RXYQ46P9.OU RXYQ48P9.OU RXYQ50P9.OU RXYQ52P9.OU RXYQ54P9.OU Moduly RXYQ8P9 RXYQ10P9 RXYQ12P9 RXYQ14P9 RXYQ16P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 RXYQ18P9 Jmenovitý chladicí výkon kw 120,0 126,0 132,0 138,0 143,0 147,0 Jmenovitý topný výkon kw 138,0 145,0 151,0 158,0 163,0 170, , , , , , , pokračování na další straně 26

27 VRV III Tepelné čerpadlo s invertorem Doporučené kombinace pro vysoké COP Typ pro napájení 3N~ 400V RXYHQ12P9 RXYHQ16P9.OU RXYHQ18P9.OU RXYHQ20P9.OU RXYHQ22P9.OU RXYHQ24P9.OU Moduly RXYHQ12P9 RXYQ8P9 RXYQ8P9 RXYQ8P9 RXYQ10P9 RXYQ8P9 RXYQ8P9 RXYQ10P9 RXYHQ12P9 RXYHQ12P9 RXYQ8P9 RXYQ8P9 Jmenovitý chladicí výkon kw 33,5 45,0 49,0 55,9 61,5 67,0 Jmenovitý topný výkon k W 37,5 50,0 56,5 62,5 69,0 75, , , , , , , Typ pro napájení 3N~ 400V RXYHQ26P9.OU RXYHQ28P9.OU RXYHQ30P9.OU RXYHQ32P9.OU RXYHQ34P9.OU RXYHQ36P9.OU Moduly RXYQ8P9 RXYQ8P9 RXYQ8P9 RXYQ8P9 RXYQ10P9 RXYHQ12P9 RXYQ8P9 RXYQ10P9 RXYQ10P9 RXYHQ12P9 RXYHQ12P9 RXYHQ12P9 RXYQ10P9 RXYQ10P9 RXYHQ12P9 RXYHQ12P9 RXYHQ12P9 RXYHQ12P9 Jmenovitý chladicí výkon kw 71,4 77,0 82,5 89,0 94,0 98,0 Jmenovitý topný výkon kw 81,5 88,0 94,0 102,0 107,0 113, , , , , , , Obecně všechny kombinace modulů jsou možné, s výjimkou RXYQ5P Příslušenství specifické pro jednotku RXYQ5P9 RXYQ 8~12 P9 RXYHQ12P9 RXYQ 14~18 P9 2- modulové systémy 3-modulové systémy Sada pro propojení více modulů (nutná) BHFQ22P1007 BHFQ22P , 6.906, Sada pro větší výškový rozdíl nelze EKLD90P12 EKLD90P12 EKLD90P18 1 sada pro modul 1 sada pro modul 2.310, 2.310, 3.240, Centrální vana pro odvod kondenzátu KWC26B160 KWC26B280 KWC26B450 KWC26B450 1 sada pro modul 1 sada pro modul , , , , Volitelné příslušenství BHGP26A1 Sada digitálního manometru (nutná jen jedna sada na systém) , KRC19-26 * Mechanický přepínač chlazení/vytápění 1.406, * KJB111A Instalační box pro mechanický přepínač chlazení/vytápění 653, DTA104A53/61/62 ** Adaptér externího řízení pro venkovní jednotku (nízká hlučnost, omezení požadavku, atd.) , ** Viz str. 43 pro více informací a pro výber typu adaptéru (dle typu vnitřní jednotky) 27
