1 Katalog a ceník 2015 DRENÁŽE VSAKOVÁNÍ RETENCE KANALIZACE Made in Germany Bezplatně ke stažení: vydání DRENÁŽNÍ SYSTÉMY CZ ELEKTROSYSTÉMY DOMÁCÍ TECHNIKA PRŮMYSLOVÉ VÝROBKY

2 Obsah Vaše spojení s námi 3 Meliorace flexibilní potrubí a příslušenství 4 8 FF-drän, Kokofil, Multifil, PE-drän, PP-drän Drenáže budov Systém opti-drän, bednicí drenážní systém FSD Šachtové systémy MultiControl, UniControl Ochrana kabelů uložených v zemi Kabuflex S, Kabuflex R, Furowell Zahradnictví, krajinářství a výstavba sportovišť Gala-drän systém, Sada/trubka pro provzdušňování a zavlažování stromů, Verriwell Odvodňování komunikací / víceúčelové drenážní systémy Systém StormPipe, Strabusil, StrabuControl, Strasil Likvidace odpadních vod Robukan SMR, RobuControl, RainControl Hospodaření s dešťovou vodou Systém Rigofill ST, systém SickuPipe, systém MuriPipe Příloha Informace o DIN Normy pro odvodňovací produkty 75 Technické hodnoty materiály 76 Marketingový servis, vyřizování objednávek a dodávek FRÄNKISCHE Katalog a ceník 1/2015 CZ

3 Vaše spojení s námi Kompletní poradenství u FRÄNKISCHE Manažer pro mezinárodní prodej Horst Dörr horst.doerr@fraenkische.de Mezinárodní prodej Ralf Paul ralf.paul@fraenkische.de Jennifer Gernert jennifer.gernert@fraenkische.de Jessica Ursin jessica.ursin@fraenkische.de Fax Technik Stefan Weiß stefan.weiss@fraenkische.de Kontaktní osoby Česká republika VB 631 Ing. Tomáš Kolouch Obchodní a technický zástupce PC Fax Mobil tomas.kolouch@fraenkische.de CZ VB 632 Pavel Šára Obchodní a technický zástupce PC Fax Mobil pavel.sara@fraenkische.de Ing. Martina Brůžková Podpora prodeje PC Fax Mobil martina.bruzkova@fraenkische.de FRÄNKISCHE Katalog a ceník 1/2015 CZ 3

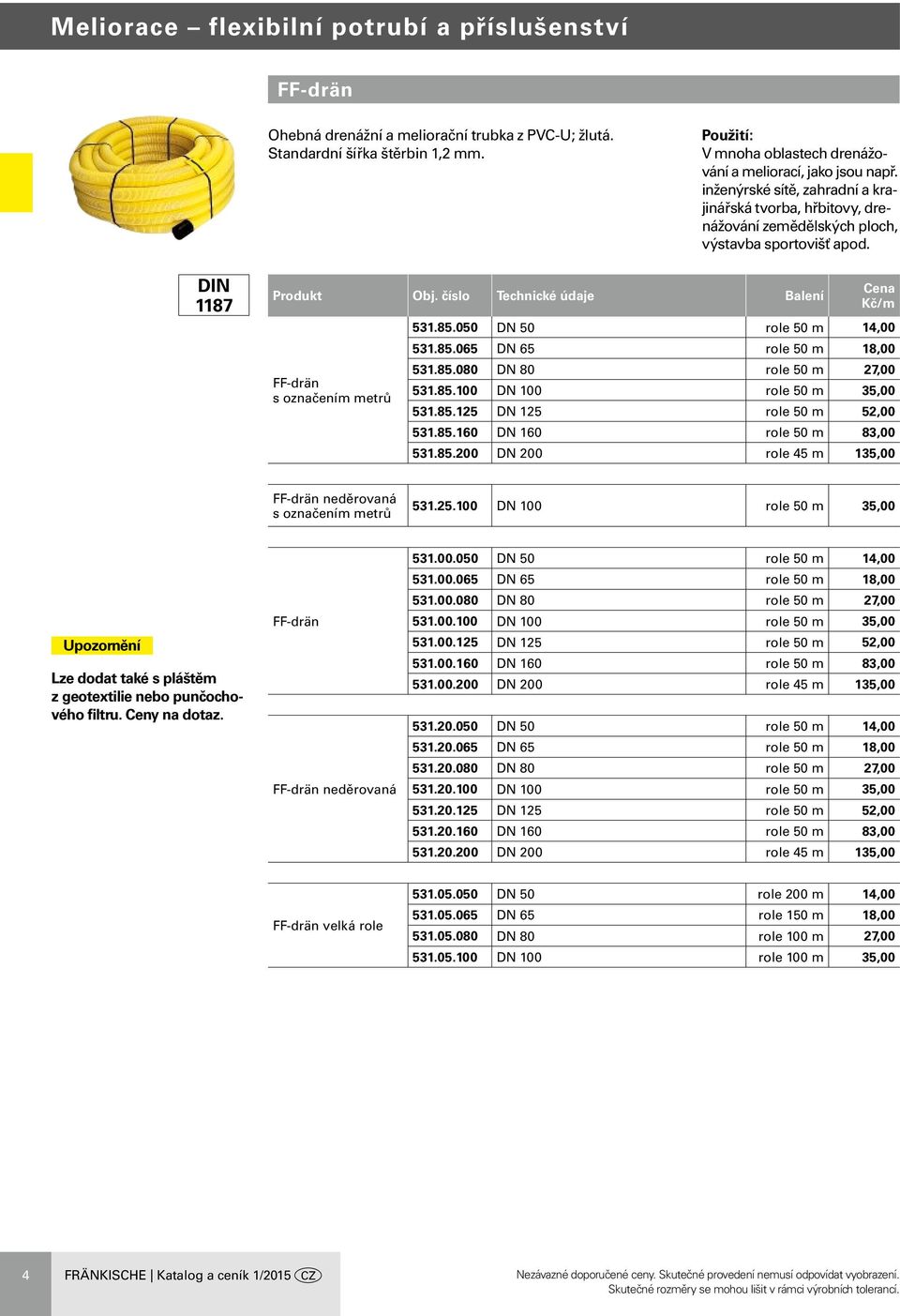

4 Meliorace flexibilní potrubí a příslušenství FF-drän Ohebná drenážní a meliorační trubka z PVC-U; žlutá. Standardní šířka štěrbin 1,2 mm. V mnoha oblastech drenážování a meliorací, jako jsou např. inženýrské sítě, zahradní a krajinářská tvorba, hřbitovy, drenážování zemědělských ploch, výstavba sportovišť apod. DIN 1187 FF-drän s označením metrů Kč/m DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135,00 FF-drän neděrovaná s označením metrů DN 100 role 50 m 35,00 Upozornění Lze dodat také s pláštěm z geotextilie nebo punčochového filtru. Ceny na dotaz. FF-drän FF-drän neděrovaná DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135, DN 50 role 50 m 14, DN 65 role 50 m 18, DN 80 role 50 m 27, DN 100 role 50 m 35, DN 125 role 50 m 52, DN 160 role 50 m 83, DN 200 role 45 m 135,00 FF-drän velká role DN 50 role 200 m 14, DN 65 role 150 m 18, DN 80 role 100 m 27, DN 100 role 100 m 35,00 4 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

5 Meliorace flexibilní potrubí a příslušenství Kokofil FF-drän s opláštěním kokosovými vlákny. V mnoha oblastech drenážování a meliorací, především v zahradní a krajinářské tvorbě, pro drenážování zemědělských ploch, při výstavbě sportovišť apod. DIN 1187 Kokofil Kč/m DN 50 role 50 m 35, DN 65 role 50 m 45, DN 80 role 50 m 72, DN 100 role 50 m 84, DN 125 role 50 m 157, DN 160 role 25 m 260, DN 200 role 20 m 380,00 Kokofil velká role DN 50 role 200 m 35, DN 65 role 150 m 45, DN 80 role 100 m 72,00 Multifil FF-drän s opláštěním PP vlákny. Jak v zemědělství, tak i v zahradní a krajinářské tvorbě. DIN 1187 Multifil Kč/m DN 50 role 50 m 35, DN 65 role 50 m 55, DN 80 role 50 m 90, DN 100 role 50 m 105, DN 125 role 50 m 220, DN 160 role 25 m 370, DN 200 role 20 m 550,00 Multifil velká role DN 50 role 200 m 35, DN 65 role 150 m 55, DN 80 role 100 m 90,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 5

6 Meliorace flexibilní potrubí a příslušenství Příslušenství k drenážní a meliorační trubce Z PVC-U. Vhodné pro FF-drän, Kokofil, Multifil, opti-drän a Verriwell. Spoje pevné v tahu. Spojovací hrdlo Uzavírací zátka Koleno 90 Tvarovka T Tvarovka T s redukcí Odbočka DN 50 1 ks 20, DN 65 1 ks 35, DN 80 1 ks 45, DN ks 65, DN ks 85, DN ks 95, DN ks 260, DN ks 14, DN ks 20, DN ks 32, DN ks 41, DN ks 50, DN ks 105, DN ks 202, DN ks 115, DN ks 150, DN ks 205, DN ks 280, DN ks 420, DN ks 140, DN ks 160, DN ks 215, DN ks 260, DN ks 350, DN ks 455, DN ks 625, DN 65/50 1 ks 230, DN 80/65 1 ks 330, DN 100/80 1 ks 405, DN 125/100 1 ks 520, DN 160/125 1 ks 760, DN 80/50 1 ks 290, DN 100/65 1 ks 380, DN 125/80 1 ks 500, DN 160/100 1 ks 700, DN 125/65 1 ks 475, DN 160/80 1 ks 660, DN ks 165, DN ks 190, DN ks 250, DN ks 290, DN ks 415, DN ks 540, DN ks 750,00 Přechod FF-drän/KG s oboustrannou spojkou DN ks 150,00 Provzdušňovač DN 100* 1 ks 535,00 * s aretací; pro skrápění odpadní vody z malých čističek dle DIN FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

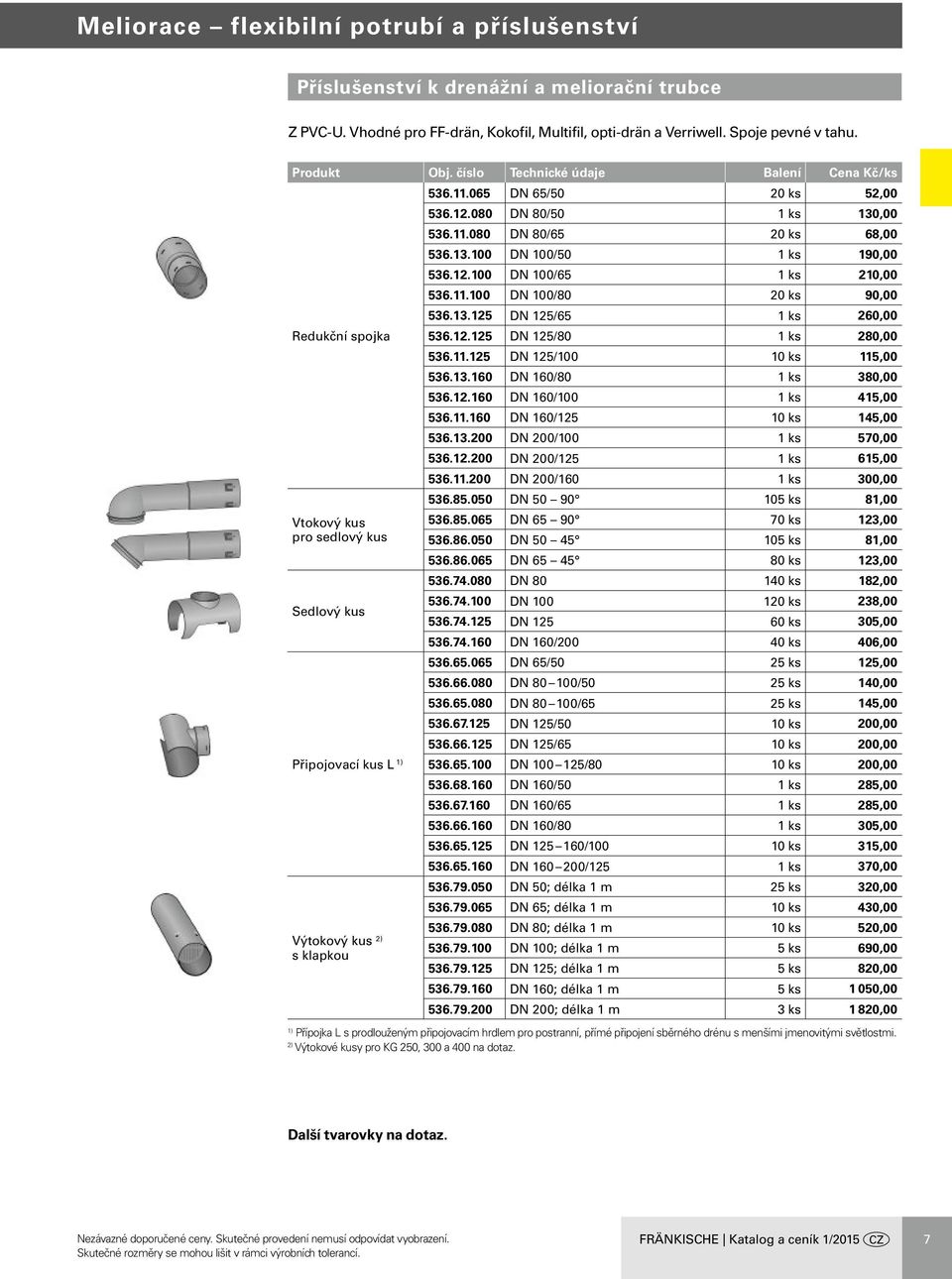

7 Meliorace flexibilní potrubí a příslušenství Příslušenství k drenážní a meliorační trubce Z PVC-U. Vhodné pro FF-drän, Kokofil, Multifil, opti-drän a Verriwell. Spoje pevné v tahu DN 65/50 20 ks 52, DN 80/50 1 ks 130, DN 80/65 20 ks 68, DN 100/50 1 ks 190, DN 100/65 1 ks 210, DN 100/80 20 ks 90, DN 125/65 1 ks 260,00 Redukční spojka DN 125/80 1 ks 280, DN 125/ ks 115, DN 160/80 1 ks 380, DN 160/100 1 ks 415, DN 160/ ks 145, DN 200/100 1 ks 570, DN 200/125 1 ks 615, DN 200/160 1 ks 300, DN ks 81,00 Vtokový kus DN ks 123,00 pro sedlový kus DN ks 81, DN ks 123, DN ks 182,00 Sedlový kus DN ks 238, DN ks 305, DN 160/ ks 406, DN 65/50 25 ks 125, DN /50 25 ks 140, DN /65 25 ks 145, DN 125/50 10 ks 200, DN 125/65 10 ks 200,00 Připojovací kus L 1) DN /80 10 ks 200, DN 160/50 1 ks 285, DN 160/65 1 ks 285, DN 160/80 1 ks 305, DN / ks 315, DN /125 1 ks 370, DN 50; délka 1 m 25 ks 320, DN 65; délka 1 m 10 ks 430, DN 80; délka 1 m 10 ks 520,00 Výtokový kus 2) s klapkou DN 100; délka 1 m 5 ks 690, DN 125; délka 1 m 5 ks 820, DN 160; délka 1 m 5 ks 1 050, DN 200; délka 1 m 3 ks 1 820,00 1) Přípojka L s prodlouženým připojovacím hrdlem pro postranní, přímé připojení sběrného drénu s menšími jmenovitými světlostmi. 2) Výtokové kusy pro KG 250, 300 a 400 na dotaz. Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 7

8 Meliorace flexibilní potrubí a příslušenství NOVINKA PE-drän Vlnitá flexibilní celoperforovaná meliorační trubka z PE; barva černá; D A 80 mm; příp. 100 mm; třída kruhové tuhosti SN 8; plocha štěrbin 50 cm 2 /m; šířka štěrbin 1,2 mm. Podle normy DIN 1187 a DIN V mnoha oblastech drenážování a meliorací, jako jsou např. inženýrské sítě, zahradní a krajinářská tvorba, výstavba sportovišť, hřbitovy, výstavba letišť, drenážování zemědělských ploch, plošná drenáž, hloubková drenáž atd. Není vhodná pro drenáž budov podle DIN Kč/m PE-drän DN 80 role 50 m 35, DN 100 role 50 m 45,00 PE-drän velká role DN 80 role 100 m 35, DN 100 role 100 m 45,00 PE-drän neděrovaná DN 80 role 50 m 35, DN 100 role 50 m 45,00 PP-drän Vlnitá flexibilní neděrovaná trubka z PP; barva modrá; D A 80 mm; příp. 100 mm; kruhová tuhost 10 kn/m² ( SN 10 ); podle normy DIN 1187 a DIN jako takzvaná slepá trubka pro snižování spodní vody, k přímému napojení na čerpadla (vakuové odsávání u hloubkových drenáží) Kč/m DN 80 role 50 m 50,00 PP-drän DN 100 role 50 m 70,00 PP-drän - příslušenství Kč/m Oboustranná násuvná DN 80 1 ks 85,00 spojka (PP) DN ks 120,00 Redukce (PP) DN 100/ DN ks 170,00 Tvarovka T (PP) DN 80 1 ks 410, DN ks 490,00 Odbočka 45 (PP) DN 80 1 ks 470, DN ks 550,00 Tvarovka T s redukcí (PP) DN 100/80 1 ks 760,00 8 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

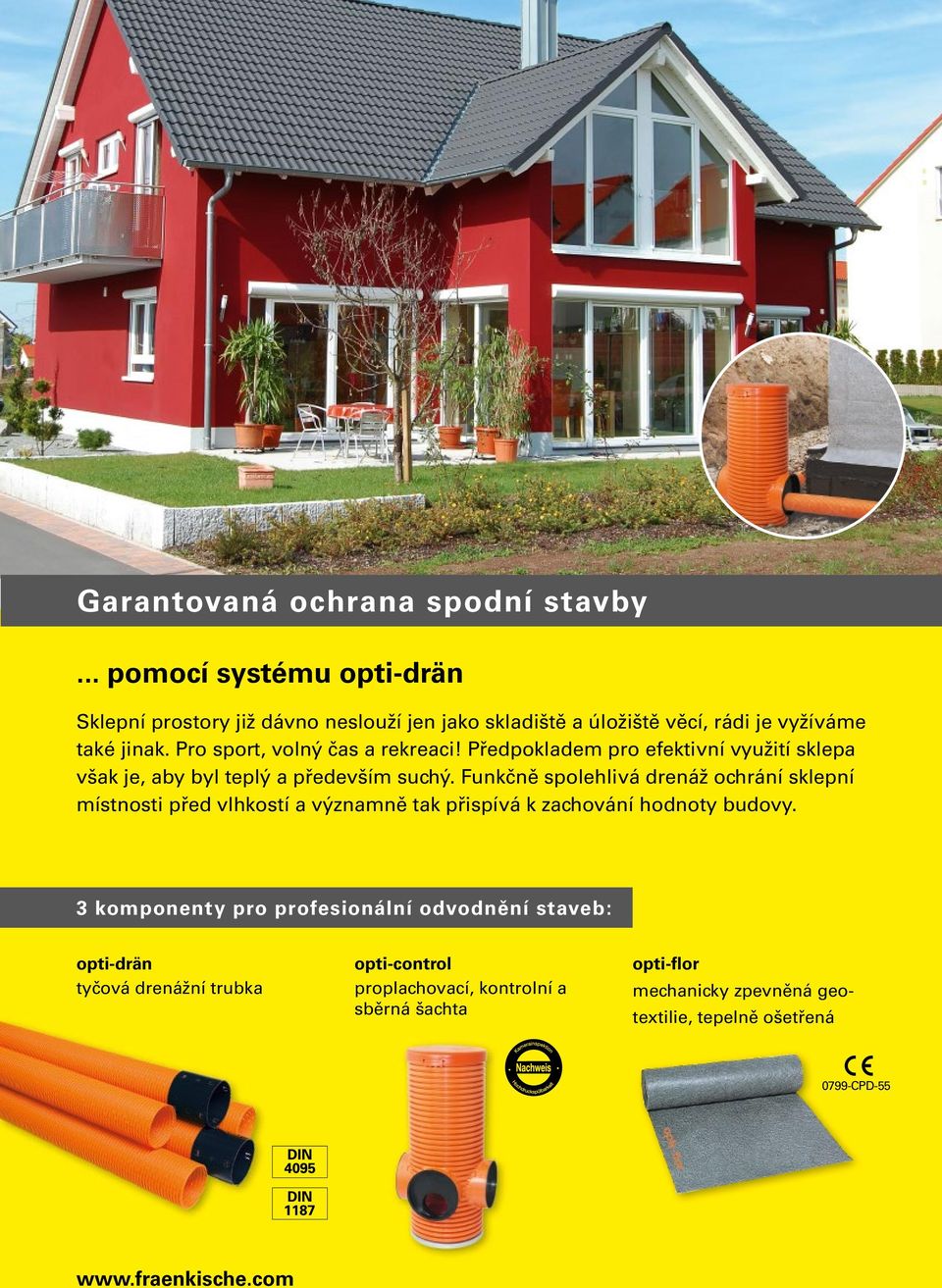

9 Garantovaná ochrana spodní stavby... pomocí systému opti-drän Sklepní prostory již dávno neslouží jen jako skladiště a úložiště věcí, rádi je vyžíváme také jinak. Pro sport, volný čas a rekreaci! Předpokladem pro efektivní využití sklepa však je, aby byl teplý a především suchý. Funkčně spolehlivá drenáž ochrání sklepní místnosti před vlhkostí a významně tak přispívá k zachování hodnoty budovy. 3 komponenty pro profesionální odvodnění staveb: opti-drän tyčová drenážní trubka opti-control proplachovací, kontrolní a sběrná šachta opti-flor mechanicky zpevněná geotextilie, tepelně ošetřená 0799-CPD-55

10 Drenáž budov dle DIN 4095 opti-drän - systém Odborná drenáž budov dle DIN opti-control - šachta Kamerainspektion Hochdruckspülbarkeit Proplachovací, kontrolní a sběrná šachta pro odbornou drenáž budov dle DIN 4095, volitelně s lapačem písku nebo bez, vnější průměr D A 315, konstrukční výška 80 cm, materiál PVC-U, barva oranžová, se 3 kusy připojovacích hrdel DN 200 a 3 záslepkami, se stabilním aretovatelným šachtovým poklopem z PP, s plnitelným dvojitým dnem pro zlepšení stability a jako zajištění proti vztlaku. Konstrukční součást systému opti-drän pro proplachování a revizi drenáže budov. Dle DIN 4095 je třeba při každé změně směru drenážního potrubí osadit kontrolní šachtu. opti-control bez lapače písku opti-control s lapačem písku opti-control kaskádová šachta DIN 4095 Šachtový poklop z PP Užitečná výška 65 cm 80 cm Šachtový poklop z PP Užitečná výška 35 cm Lapač písku 30 cm 80 cm Záslepka jako nástavec na opti-control s lapačem písku nebo bez 80 cm Záslepka Písková, štěrková nebo betonová výplň ke zvýšení stability a také jako zajištění proti vztlaku Záslepka Dno Upínací kroužek Dno Upínací kroužek Oboustranná násuvná spojka opti-control/os opti-control/ms D A 315; D I 285; bez lapače písku konstrukční výška 80 cm, užitečná výška 65 cm D A 315; D I 285; s lapačem písku; konstrukční výška 80 cm, užitečná výška 35 cm 12 ks/pal ,00 12 ks/pal ,00 opti-control kaskádová šachta D A 315; D I 285; s oboustrannou násuvnou spojkou; konstrukční výška 80 cm, užitečná výška 80 cm 1 ks 2 500,00 10 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

11 Drenáž budov dle DIN 4095 Šachtový prodlužovací nástavec opti-control - šachtové příslušenství D A = cm Šachtový prodlužovací nástavec D A 315; PVC-U; konstrukční výška 105 cm, užitečná výška 80 cm 2 ks 16 ks/pal. 700,00 25 cm Oboustranná násuvná spojka 33 cm Oboustranná násuvná spojka D A 323; D I 315; konstrukční výška 33 cm; PVC-U; pro zbytkové délky prodlužovacího nástavce 1 ks 300,00 Záslepka Záslepka DN ks 110, DN 200/DN 100 Drän 1 ks 200, DN 200/DN 100 KG 1 ks 200, DN 200/DN 125 Drän/KG 1 ks 200,00 Redukce Redukce DN 200/DN 160 Drän/KG ks 200, DN 200/Strasil DN ks 200, DN 200/Strasil DN ks 200, DN 200/Strabusil DN ks 200, DN 200/Strabusil DN ks 200,00 Adaptér Strasil DN ks 500, Strabusil DN ks 500,00 33,5 cm Šachtový poklop PP Šachtový poklop (PP) s aretací 1 ks 530,00 Šachtový poklop hliník 32,5 cm Šachtový poklop (Al) s aretací 1 ks 1 380, bez aretace 1 ks 1 020,00 44 cm Šachtový poklop litina 36 cm 10 cm Šachtový poklop (litina) Třída B 125, bez větracích otvorů, aretace jedním šroubem 1 ks 2 250,00 Šachtový poklop beton 50 cm Šachtový poklop (beton) x 50 x 13 cm 1 ks 2 150,00 13 cm NOVINKA Šachtový poklop ocel Čtvercový šachtový poklop ocelový (pozinkovaný), třídy B 125, lze pokrýt dlažbou nebo individuálně vyplnit Dvoudílný, čtvercový poklop, skládající se z rámu a vany; lze pokrýt dlažbou nebo individuálně vyplnit/obložit; vnější rozměr 50 x 50 cm; vnitřní rozměr 48 x 48 cm; konstrukční výška 95 mm; hloubka vany 87 mm; s odtokovými otvory ve vaně, dva otvory pro vyzvednutí se záslepkami, včetně dvou klíčů pro vyzvednutí 1 ks 8 900,00 Další poklopy na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 11

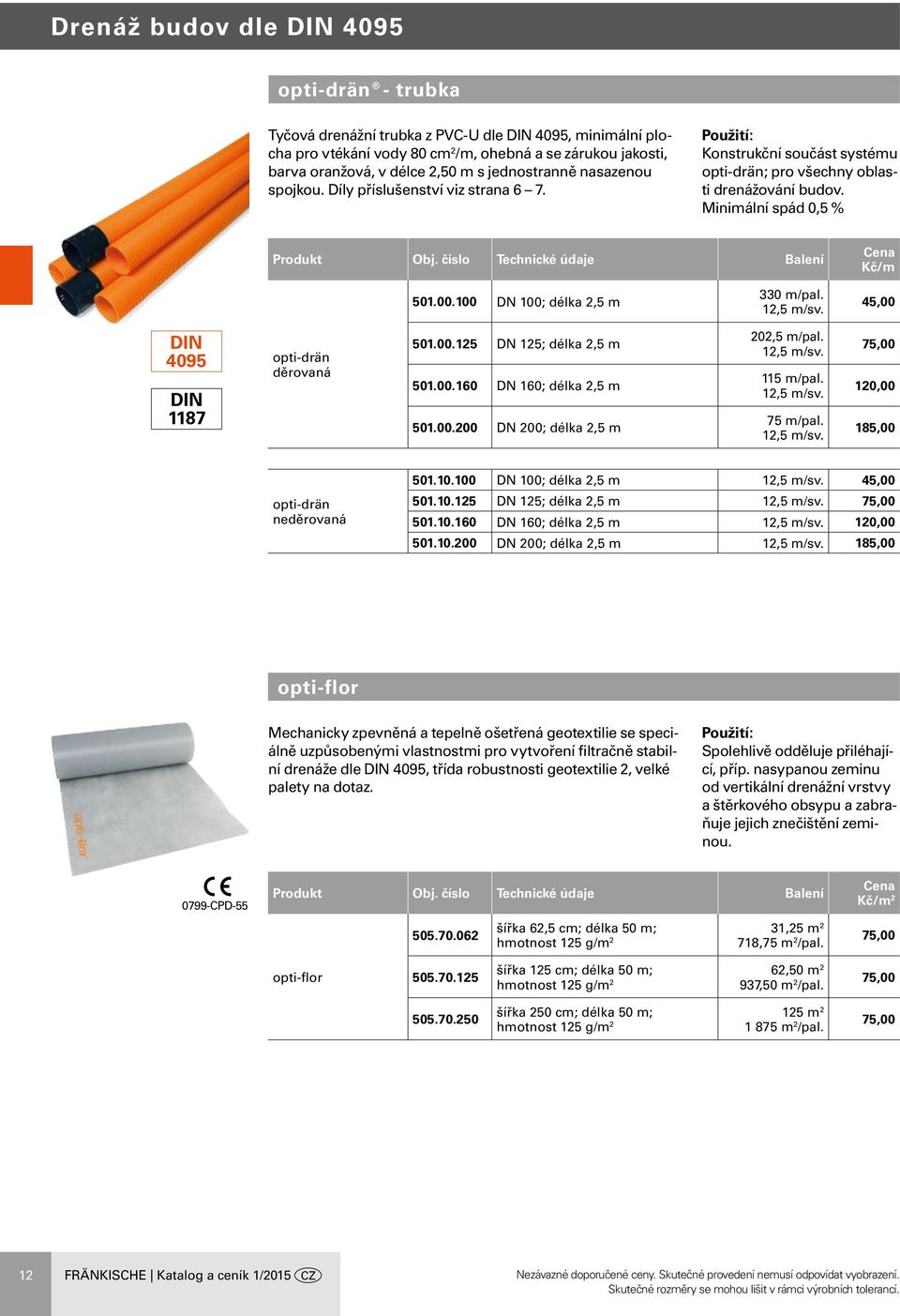

12 Drenáž budov dle DIN 4095 opti-drän - trubka Tyčová drenážní trubka z PVC-U dle DIN 4095, minimální plocha pro vtékání vody 80 cm 2 /m, ohebná a se zárukou jakosti, barva oranžová, v délce 2,50 m s jednostranně nasazenou spojkou. Díly příslušenství viz strana 6 7. Konstrukční součást systému opti-drän; pro všechny oblasti drenážování budov. Minimální spád 0,5 % Kč/m DN 100; délka 2,5 m 330 m/pal. 12,5 m/sv. 45,00 DIN 4095 DIN 1187 opti-drän děrovaná DN 125; délka 2,5 m DN 160; délka 2,5 m DN 200; délka 2,5 m 202,5 m/pal. 12,5 m/sv. 115 m/pal. 12,5 m/sv. 75 m/pal. 12,5 m/sv. 75,00 120,00 185,00 opti-drän neděrovaná DN 100; délka 2,5 m 12,5 m/sv. 45, DN 125; délka 2,5 m 12,5 m/sv. 75, DN 160; délka 2,5 m 12,5 m/sv. 120, DN 200; délka 2,5 m 12,5 m/sv. 185,00 opti-flor Mechanicky zpevněná a tepelně ošetřená geotextilie se speciálně uzpůsobenými vlastnostmi pro vytvoření filtračně stabilní drenáže dle DIN 4095, třída robustnosti geotextilie 2, velké palety na dotaz. Spolehlivě odděluje přiléhající, příp. nasypanou zeminu od vertikální drenážní vrstvy a štěrkového obsypu a zabraňuje jejich znečištění zeminou CPD šířka 62,5 cm; délka 50 m; hmotnost 125 g/m 2 31,25 m 2 718,75 m 2 /pal. Kč/m 2 75,00 opti-flor šířka 125 cm; délka 50 m; hmotnost 125 g/m 2 62,50 m 2 937,50 m 2 /pal. 75, šířka 250 cm; délka 50 m; hmotnost 125 g/m m m 2 /pal. 75,00 12 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

13 Drenáže budov FSD bednicí drenážní systém Bednicí drenážní profil z PVC-U; barva černá. Hloubka zabudování možná do 4 m. Hydraulický výkon odpovídá drenážní trubce DN 100. Přesně nivelované bednění k vybetonování základové desky, které později převezme funkci spolehlivé drenáže budovy. 5 cm 5 cm 5 cm 20 cm 6 cm 14 cm 10 cm Nástavec 10 cm 14 cm Nástavec 14 cm Základní profil 5 cm Dvoudílný základní Základní profil Základní profil profil Kč/m FSD základní profil Rozměry 5 x 20 x 500 cm 575 m/pal.; 25 m/sv. 300,00 Dvoudílný profil Rozměry 5 x 20; ( cm) x 500 cm 25 m/sv. 360,00 Nástavec 10 cm x 10 x 500 cm; vč. upevnění; násuvný, znovu použitelný 25 m/sv. 835,00 Nástavec 14 cm x 14 x 500 cm; vč. upevnění; násuvný, znovu použitelný 25 m/sv. 990,00 Příslušenství k FSD Vtokový oblouk Přechod Spojka ks 105,00 Koleno ks 235,00 Koleno Vtokový oblouk Přechod Zátka navíc 2 spojky FSD, které je třeba objednat zvlášť 1 ks 235, DN 65 1 ks 90, DN ks 370, Drän DN 65 1 ks 260, Drän DN ks 270,00 DN 100 děrovaná, pro připojení plošné drenáže 1 ks 65,00 Držák pro konstrukční ocel 10 mm 1 ks 39,00 Koncová krytka ks 310,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 13

14 Drenáže budov FSD control Proplachovací, kontrolní a sběrná šachta pro odbornou drenáž bednicím a drenážním profilem (FSD), volitelně pro umístění na vnějších nebo vnitřních rozích budov, volitelně s lapačem písku nebo bez, vnější průměr D A 315, konstrukční výška 80 cm, materiál PVC-U, barva oranžová, se 2 kusy připojovacích hrdel pro profil FSD a s 1 kusem odtokové přípojky DN 200 se záslepkou, se stabilním aretovatelným šachtovým poklopem z PP. Konstrukční součást systému FSD pro proplachování a kontrolu drenáže budov FSD. Při každé změně směru drenážního potrubí FSD by se měla osadit kontrolní šachta. Vnější roh bez lapače písku Poklop s aretací Vnější roh s lapačem písku Vnitřní roh bez lapače písku Záslepka Užitečná Užitečná výška 35 cm Užitečná výška výška 80 cm 65 cm 65 cm 45 cm 15 cm 15 cm Dno Upínací kroužek FSD-control pro vnější rohy, bez lapače písku D A 315; D I 285; konstrukční výška 80 cm, užitečná výška 65 cm 12 ks/pal ,00 Šachtový prodlužovací nástavec FSD-control pro vnější rohy, s lapačem písku FSD-control pro vnitřní rohy, bez lapače písku D A 315; D I 285; konstrukční výška 80 cm, užitečná výška 35 cm D A 315; D I 285; konstrukční výška 80 cm, užitečná výška 65 cm 12 ks/pal ,00 12 ks/pal ,00 80 cm Šachtové příslušenství FSD 25 cm Šachtový poklop PP Šachtový poklop hliník Šachtový poklop litina 33,5 cm 32,5 cm 44 cm 36 cm 10 cm Šachtový prodlužovací nástavec D A 315; PVC-U konstrukční výška 105 cm, užitečná výška 80 cm 2 ks 16 ks/pal. 930, DN 200/DN 100 Drän 1 ks 200,00 Redukce DN 200/DN 100 KG 1 ks 200, DN 200/DN 125 Drän/KG 1 ks 200, DN 200/DN 160 Drän/KG ks 200,00 Šachtový poklop (PP) s aretací 1 ks 530,00 Šachtový poklop s aretací 1 ks 1 380,00 (Al) bez aretace 1 ks 1 020,00 Šachtový poklop beton 50 cm 13 cm Šachtový poklop (litina) Šachtový poklop (beton) třída B 125; bez větracích otvorů 1 ks 2 250, x 50 x 13 cm 1 ks 2 150,00 NOVINKA Šachtový poklop ocel Čtvercový šachtový poklop ocelový (pozinkovaný) třídy B 125, lze pokrýt dlažbou nebo individuálně vyplnit; další informace viz strana 11 1 ks 8 900,00 14 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

15 Hochdruckspülbarkeit Kamerainspektion Dichtigkeitsprüfung Šachtové systémy MultiControl Šachta pro domovní přípojku z PP, D A = 400; uvnitř žlutá. Se 3 přítoky jako KG hrdlo DN 150 s továrně vloženými těsnicími kroužky a zasunutými zátkami hrdel z PP. Odtok jako rovný konec KG DN 150. Jako kontrolní a proplachovací šachta pro splaškovou a dešťovou kanalizaci v bytové a průmyslové výstavbě; pro parkoviště a sklady, v krajinářské a zahradní tvorbě. FRÄNKISCHE Z MultiControl vč. základního nástavce Výška šachty volitelně 0,80 m, příp. 1,5 m SKZ, Würzburg schváleno Německým ústavem stavební techniky (DIBt) Odtok KG rovný konec DN 150 (přechod na Robukan lze dodat) Vodotěsné spojení mezi dnem a základním nástavcem z výr. závodu Přítok jako KG hrdlo DN 150 MultiControl Výška šachty 80 cm 8 ks/pal , Výška šachty 150 cm 4 ks/pal ,00 MultiControl příslušenství 1 m Šachtový prodlužovací nástavec PP; D A 400; délka 1 m; uvnitř žlutý, s vodotěsně nasazenou spojkou a s 1 samostatným těsnicím kroužkem 1 ks 1 400,00 litinový poklop třídy A s aretací litinový poklop třídy D bez větracích otvorů Betonový dosedací prstenec litinový poklop třídy B a betonový prstenec Ø 630 Betonový poklop Prodlužovací nástavec s profilovým těsnicím kroužkem a vodotěsně nasazenou spojkou Ø 430 Ø 470 Ø cm 10 cm 10 cm Oboustranná násuvná spojka Profilový těsnicí kroužek** Šachtový poklop * další možné poklopy na dotaz D A 400; pro využití zbytkových kusů prodlužovacího nástavce 1 ks 860, D A 400; pro prodlužovací nástavec 1 ks 395, Litina; třída A 15, s aretací; bez větracích otvorů Litina; třída B 125*; bez větracích otvorů; s betonovým rámem (sada) Litina; třída D 400; litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů, s aretací bez šroubů Beton 72 x 72 x 12 cm Betonový rám s betonovým poklopem ** Kluzný prostředek pro vodotěsné hrdlové spojení viz strana ks 1 740,00 1 ks 2 800,00 1 ks 4 600,00 1 ks 4 900,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 15

16 Šachtové systémy UniControl Praktický a univerzální šachtový systém z PE-HD, DN 300; barva modrá. Se 3 přítoky DN 200 a s lapačem písku; vč. 1 záslepky DN 200 a s pochozím poklopem s aretací. Univerzální šachta pro použití ve výstavbě inženýrských sítí. Poklop s aretací D A 347 mm UniControl Šachta s lapačem písku 0,80 m Záslepka UniControl DN 300 s lapačem písku; D A = 347 mm; D I = 300 mm; konstrukční výška 80 cm; užitečná výška 65 cm 12 ks/pal ,00 UniControl příslušenství Prodlužovací nástavec Šachtový prodlužovací nástavec DN 300; se spojkou; délka 80 cm 1 ks 700,00 0,80 m Oboustranná násuvná spojka Šachtový poklop DN 300; pro zbytkové délky prodlužovacího nástavce 1 ks 600, s aretací 1 ks 520, Litina; třída B 125; s betonovým rámem (sada) 1 ks 3 200,00 Záslepka DN ks 110,00 litinový poklop třídy B a betonový prstenec Ø 630 Poklop s aretací Ø cm Redukce Adaptér DN 200/DN 100 Drän 1 ks 200, DN 200/DN 100 KG 1 ks 200, DN 200/DN 125 Drän/KG 1 ks 200, DN 200/DN 160 Drän/KG ks 200, /Strasil DN ks 200, /Strasil DN ks 200, /Strabusil DN ks 200, /Strabusil DN ks 200, Strasil DN ks 500, Strabusil DN ks 500,00 Další tvarovky a poklopy pro vyšší zatížení na dotaz. 16 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

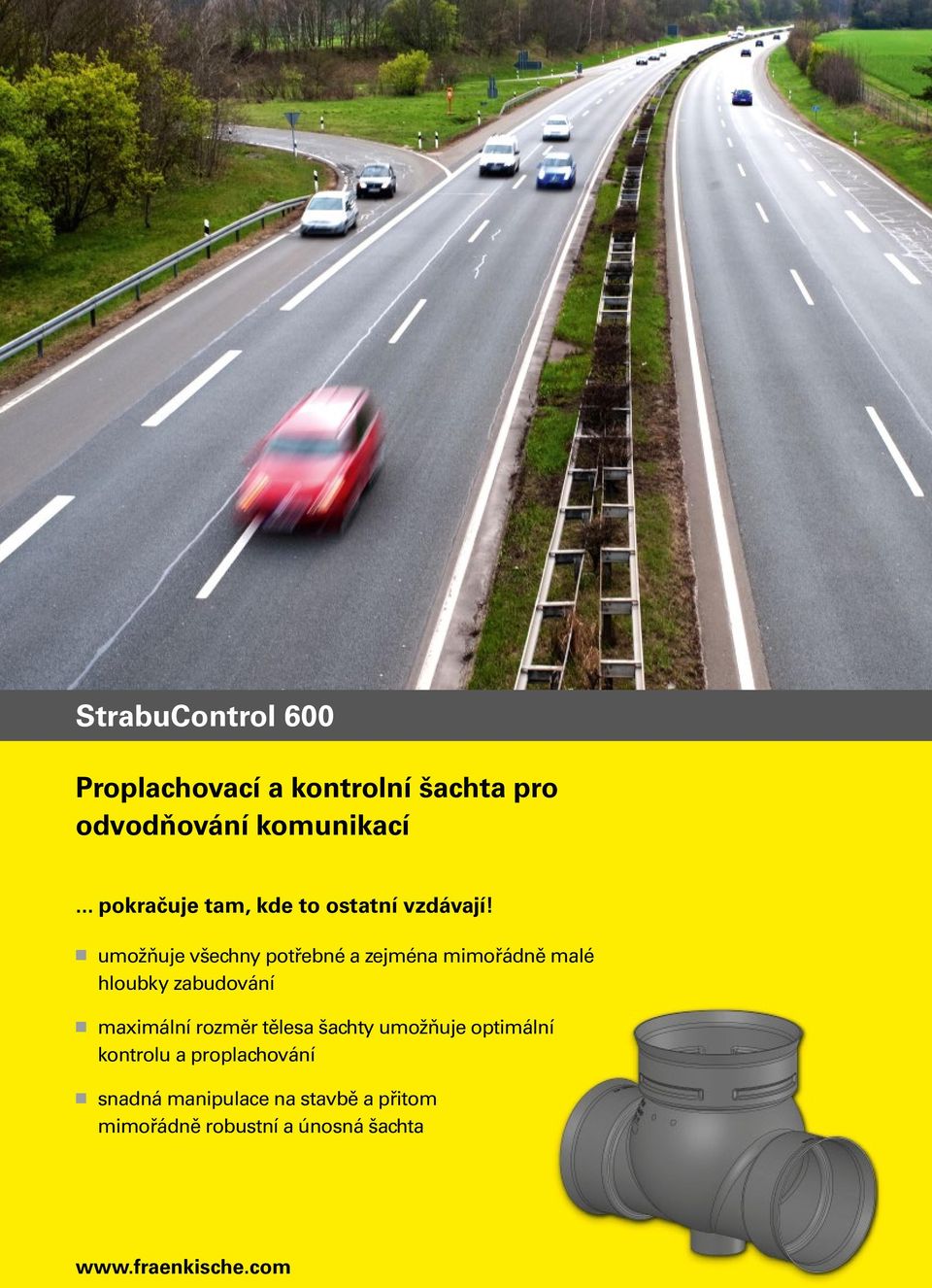

17 StrabuControl 600 Proplachovací a kontrolní šachta pro odvodňování komunikací... pokračuje tam, kde to ostatní vzdávají! n umožňuje všechny potřebné a zejména mimořádně malé hloubky zabudování n maximální rozměr tělesa šachty umožňuje optimální kontrolu a proplachování n snadná manipulace na stavbě a přitom mimořádně robustní a únosná šachta

18 Ochrana kabelů uložených v zemi Kabuflex S Kabelová chránička z PE sendvičové konstrukce (vně vlnitá, uvnitř hladká) dle ČSN EN (VDE ) se spojkou (provedení těsné proti vnikání písku), neobsahuje halogeny, barva černá*. Vysoká odolnost proti vrcholovému tlaku a rázová pevnost i ohebnost. Oboustranné násuvné spojky pro spojení těsná proti vnikání písku (SD). S profilovými těsnicími kroužky pro vodotěsné spojení (WD). Jako chráničky nebo prázdné trubky pro pokládku do země. Kabuflex S délka 6 m * Další barvy a speciální kvality na dotaz. Kč/m DN 75 D A = 76 D I = m/pal. 47, DN 110 D A = 111 D I = m/pal. 60, DN 120 D A = 118 D I = m/pal. 74, DN 125 D A = 126 D I = m/pal. 86, DN 145 D A = 146 D I = m/pal. 90, DN 160 D A = 161 D I = m/pal. 124, DN 175 D A = 174 D I = m/pal. 136,00 Kabuflex R Kabelová chránička z PE sendvičové konstrukce (vně vlnitá, uvnitř hladká) dle ČSN EN (VDE ) se spojkou (provedení těsné proti vnikání písku), neobsahuje halogeny, barva červená*. Ohebná, v rolích, s pomocnou protahovací šňůrou. Vysoká odolnost proti vrcholovému tlaku a rázová pevnost. Oboustranné násuvné spojky pro spojení těsná proti vnikání písku (SD). S profilovými těsnicími kroužky pro vodotěsné spojení (WD). Jako chráničky nebo prázdné trubky pro pokládku do země. Upozornění Pro uložení do zeminy je třeba se řídit naším návodem k pokládce! Dále platí ustanovení ČSN EN 1610, ZTV A-StB 97 společnosti FGSV, jakož i návody k pokládce A515/ A535 vydané KRV. Kabuflex R * Další barvy a speciální kvality na dotaz. ** Lze dodat také v roli 50 m. Kč/m DN 40 D A = 40 D I = 32 role 50 m 21, DN 50 D A = 50 D I = 40 role 50 m 30, DN 63 D A = 64 D I = 52 role 50 m 37, DN 75 D A = 76 D I = 62 role 50 m 45, DN 90 D A = 91 D I = 75 role 50 m 49, DN 110 D A = 111 D I = 93 role 50 m 60, ** DN 125 D A = 126 D I = 107 role 25 m 87, ** DN 160 D A = 161 D I = 138 role 25 m 125,00 Kabuflex R UV Kabuflex R UV, až 10 let stabilní proti UV záření. Technické údaje odpovídají Kabuflex R. Kč/m Kabuflex R UV DN 110 D A = 111 D I = 93 role 50 m 165,00 18 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

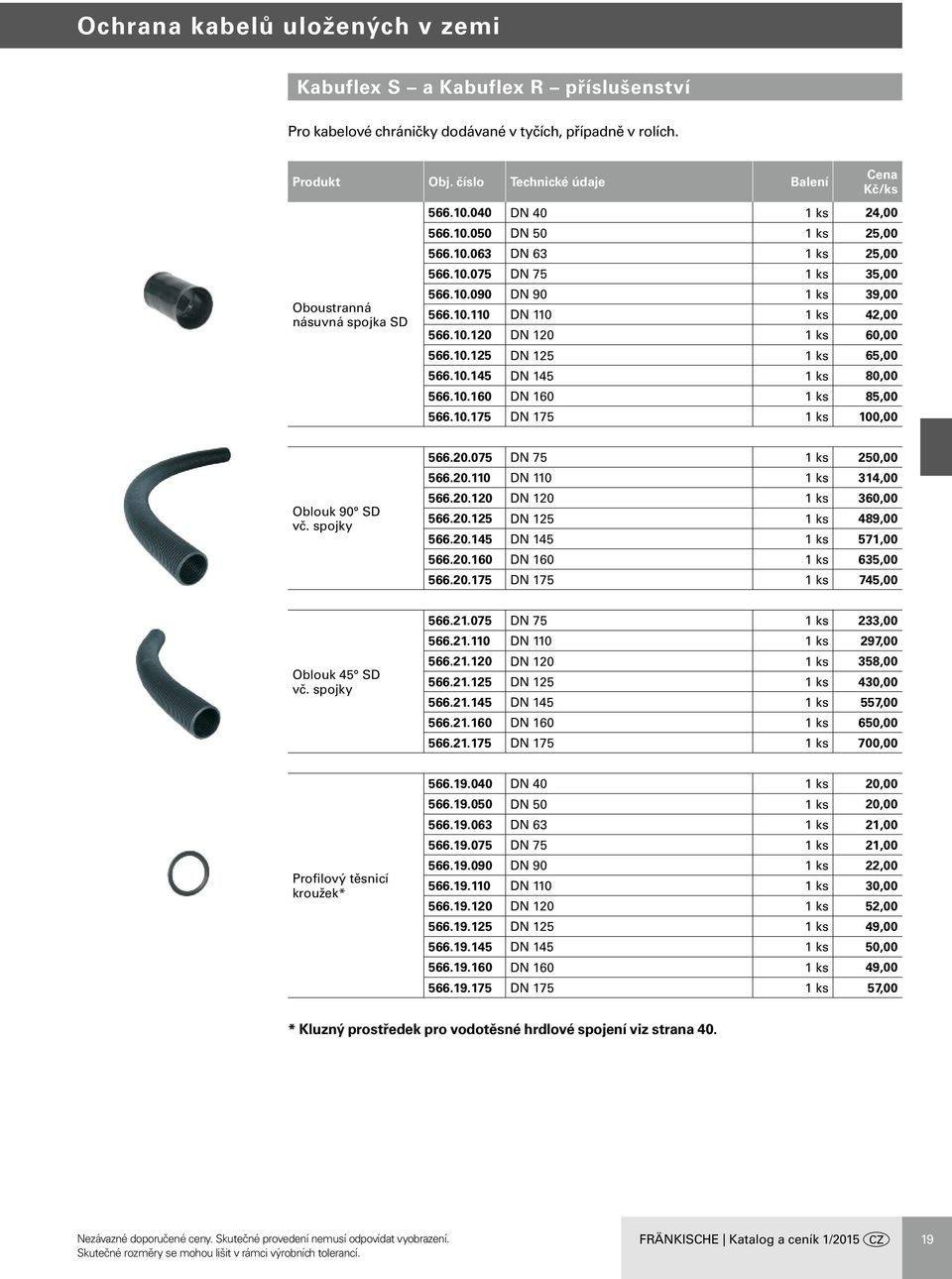

19 Ochrana kabelů uložených v zemi Kabuflex S a Kabuflex R příslušenství Pro kabelové chráničky dodávané v tyčích, případně v rolích. Oboustranná násuvná spojka SD DN 40 1 ks 24, DN 50 1 ks 25, DN 63 1 ks 25, DN 75 1 ks 35, DN 90 1 ks 39, DN ks 42, DN ks 60, DN ks 65, DN ks 80, DN ks 85, DN ks 100,00 Oblouk 90 SD vč. spojky DN 75 1 ks 250, DN ks 314, DN ks 360, DN ks 489, DN ks 571, DN ks 635, DN ks 745,00 Oblouk 45 SD vč. spojky DN 75 1 ks 233, DN ks 297, DN ks 358, DN ks 430, DN ks 557, DN ks 650, DN ks 700,00 Profilový těsnicí kroužek* DN 40 1 ks 20, DN 50 1 ks 20, DN 63 1 ks 21, DN 75 1 ks 21, DN 90 1 ks 22, DN ks 30, DN ks 52, DN ks 49, DN ks 50, DN ks 49, DN ks 57,00 * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 19

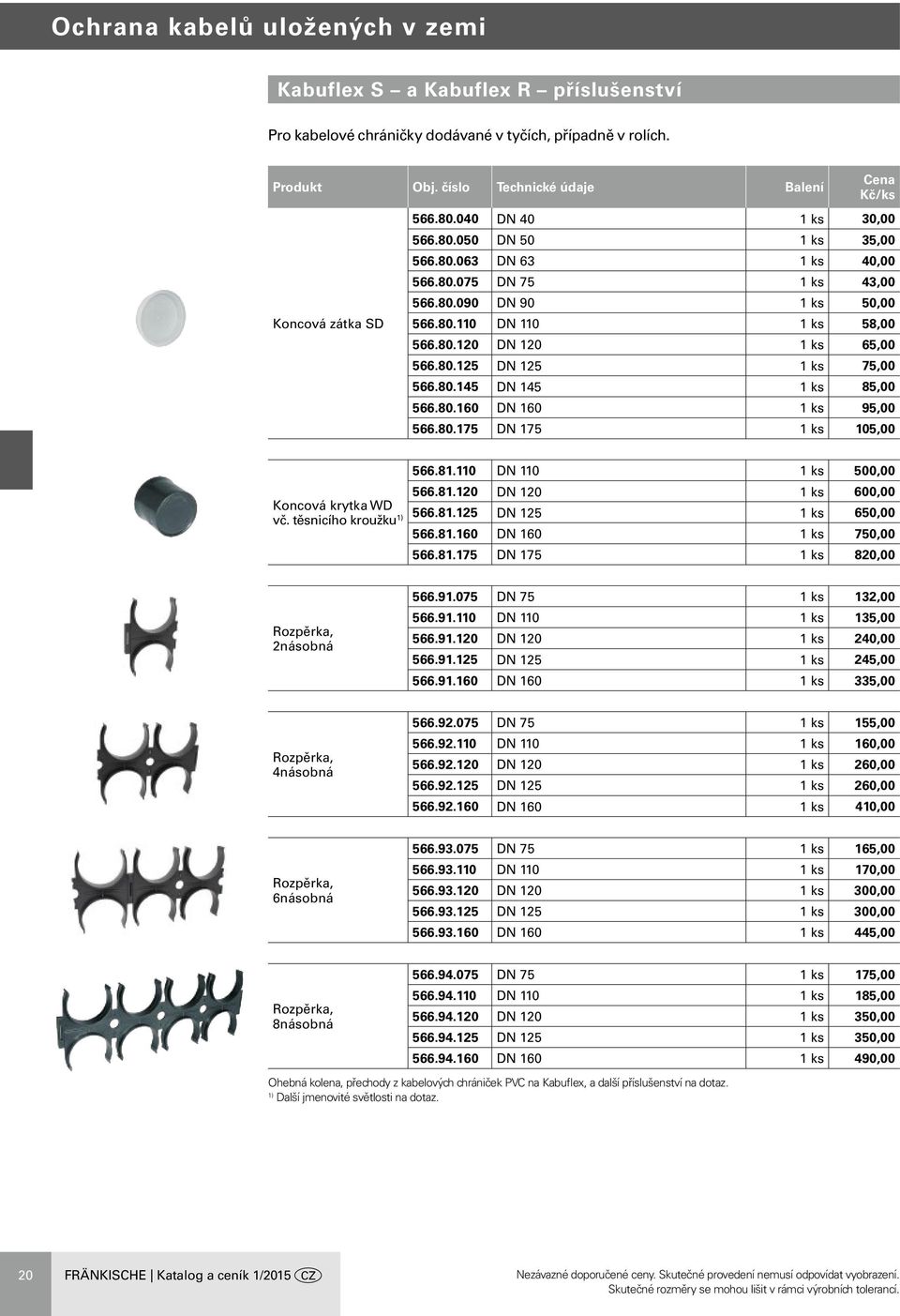

20 Ochrana kabelů uložených v zemi Kabuflex S a Kabuflex R příslušenství Pro kabelové chráničky dodávané v tyčích, případně v rolích. Koncová zátka SD DN 40 1 ks 30, DN 50 1 ks 35, DN 63 1 ks 40, DN 75 1 ks 43, DN 90 1 ks 50, DN ks 58, DN ks 65, DN ks 75, DN ks 85, DN ks 95, DN ks 105,00 Koncová krytka WD vč. těsnicího kroužku 1) DN ks 500, DN ks 600, DN ks 650, DN ks 750, DN ks 820,00 Rozpěrka, 2násobná DN 75 1 ks 132, DN ks 135, DN ks 240, DN ks 245, DN ks 335,00 Rozpěrka, 4násobná DN 75 1 ks 155, DN ks 160, DN ks 260, DN ks 260, DN ks 410,00 Rozpěrka, 6násobná DN 75 1 ks 165, DN ks 170, DN ks 300, DN ks 300, DN ks 445,00 Rozpěrka, 8násobná DN 75 1 ks 175, DN ks 185, DN ks 350, DN ks 350, DN ks 490,00 Ohebná kolena, přechody z kabelových chrániček PVC na Kabuflex, a další příslušenství na dotaz. 1) Další jmenovité světlosti na dotaz. 20 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

21 Ochrana kabelů uložených v zemi Kabuflex S a Kabuflex R příslušenství Pro kabelové chráničky dodávané v tyčích, případně v rolích. Přechod Kabuflex Přechod Kabuflex DN 110 / KG 100 rovný konec (pro nasazení KG hrdla) DN 160 / KG 150 rovný konec (pro nasazení KG hrdla) 1 ks 450,00 1 ks 1 320,00 Sada těsnicího límce DN 40 1 sada 1 690, DN 50 1 sada 1 700, DN 63 1 sada 1 750, DN 75 1 sada 1 760, DN 90 1 sada 2 000, DN sada 2 100, DN sada 2 130, DN sada 2 130, DN sada 2 300, DN sada 2 550, DN 63; (nutno vyvrtat otvor Ø 100 mm) 1 ks 4 930,00 KabuSeal těsnicí paket pro prostup konstrukcí 1) DN 75; (nutno vyvrtat otvor Ø 125 mm) DN 110; (nutno vyvrtat otvor Ø 150 mm) 1 ks 5 580,00 1 ks 6 180, DN 160; (nutno vyvrtat otvor Ø 200 mm) 1 ks 8 680,00 Ohebná kolena, přechody z kabelových chrániček PVC na Kabuflex, jakož i další příslušenství na dotaz. 1) Ke každé sadě je přiložen návod k montáži. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 21

22 Ochrana kabelů uložených v zemi Furowell Základová trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká). Barva černá. Vysoká stabilita, nízká hmotnost, vysoká tepelná odolnost. Bezproblémová montáž i v zimním období. K montáži stožárů, sloupků, tyčí všeho druhu, jako jsou např. sloupy veřejného osvětlení, dopravní značky, vlajkové stožáry, vymezovací sloupky atd. Furowell /ks DN 250; délka 800 mm 22 ks/pal. 370,00 DN 250; délka mm 22 ks/pal. 470,00 D I = 255 DN 250; délka mm 11 ks/pal. 710,00 DN 250; délka mm 14 ks/pal. 520,00 DN 300; délka mm 12 ks/pal. DI = 302 DN 300; délka mm 9 ks/pal. DN 350; délka 800 mm 12 ks/pal. 680,00 DN 350; délka mm 12 ks/pal. 850,00 D I = 350 DN 350; délka mm 6 ks/pal ,00 DN 350; délka mm 8 ks/pal. DN 400; délka mm D I = ks/pal. Ochranná zátka DN ks 400,00 DN ks 490,00 DN ks 580,00 DN 250 DN mm mm mm Upozornění Snadná aplikace produktu Furowell: Pomocí běžně prodávaného korunkového vrtáku DN 68 vytvoříte rozměrově přesný připojovací otvor pro Kabuflex DN FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

23 Zahradnictví, krajinářství a výstavba sportovišť NOVINKA GaLa-drän - systém Profesionální drenážní systém pro zahradnictví, krajinářství a výstavbu sportovišť. GaLa-control - šachta Drenážní šachta GaLa-control z PVC-U, pro odvodnění v zahradnictví, krajinářství a při výstavbě sportovišť bez lapače písku; konstrukční výška 80 cm, užitečná výška 65 cm, zelená barva, se 4 odbočkami, včetně 3 redukcí DN 200/100 a 1 záslepky, se 3 přiloženými redukcemi DN 100/80 pro napojení trubky GaLa-drän DN 80 na šachtu, s 1 šachtovým poklopem z PP. Proplachovací a kontrolní šachta jako křížová šachta pro zahradnictví, krajinářství a výstavbu sportovišť; svádí dohromady tři sběrné drény a současně zajišťuje spojení se svodným drénem. Šachtový poklop z PP Redukce 100/80 Užitečná výška 65 cm 80 cm Proplachovací a kontrolní šachta, bez lapače písku D A 315; D I 285; bez lapače písku konstrukční výška 80 cm, užitečná výška 65 cm 12 ks 3 500,00 Dno Volitelně se dají ke GaLa-control pomocí adaptérů a redukcí připojit ještě další drenážní a vsakovací trubky FRÄNKISCHE. Upínací kroužek 3 odbočky včetně redukce 200/100 Další tvarovky na dotaz. 1 odbočka se záslepkou GaLa-control šachtové příslušenství Šachtový prodlužovací nástavec 80 cm Šachtový prodlužovací nástavec D A 315; D I 285; PVC-U; konstrukční výška 105 cm, užitečná výška 80 cm 16 ks 780,00 25 cm Oboustranná násuvná spojka Oboustranná násuvná spojka D A 323; D I ks 315,00 Záslepka Záslepka D A ks 115,00 Redukce Redukce Redukce /100 GaLa-drän 1 ks 210, /160 GaLa-drän/KG150 1 ks 210, /80 GaLa-drän K napojení na redukci DN 200/DN100 GaLa-drän 1 ks 120,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 23

24 Zahradnictví, krajinářství a výstavba sportovišť NOVINKA GaLa-control šachtové příslušenství Šachtový poklop PP Šachtový poklop PP s aretací D A 335; D I 315; konstrukční výška 5 cm 1 ks 560,00 Šachtový poklop hliník Šachtový poklop litina 32,5 cm 44 cm 36 cm 10 cm Šachtový poklop hliník s aretací Šachtový poklop hliník bez aretace Šachtový poklop litina, třída B 125 Šachtový poklop beton D A 325; D I 315; konstrukční výška 3 cm D A 325; D I 315; konstrukční výška 3 cm D A 440; D I 338; konstrukční výška 10 cm D A 500 x 500; D I 400 x 400; konstrukční výška 13 cm 1 ks 1 450,00 1 ks 1 070,00 1 ks 2 360,00 1 ks 2 260,00 Šachtový poklop beton Šachtový poklop ocel 50 cm 13 cm Čtvercový šachtový poklop ocelový (pozinkovaný), třídy B 125, lze pokrýt dlažbou nebo individuálně vyplnit Dvoudílný, čtvercový poklop, skládající se z rámu a vany; lze pokrýt dlažbou nebo individuálně vyplnit/ obložit; vnější rozměr 50 x 50 cm; vnitřní rozměr 48 x 48 cm; konstrukční výška 95 mm; hloubka vany 87 mm; s odtokovými otvory ve vaně, dva otvory pro vyzvednutí se záslepkami, včetně dvou klíčů pro vyzvednutí 1 ks 8 900,00 Litinový poklop třídy B a D s větracími otvory a bez ø Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů) 1 ks 3 190,00 10 cm 10 cm Litina; třída B 125 (bez větracích otvorů; s betonovým rámem) (sada) 1 ks 1 850,00 Betonový dosedací prstenec Litina; třída D 400; litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů, s aretací bez šroubů) 1 ks 3 960,00 Litinový poklop třídy B a betonový prstenec Ø 630 ø 530 Šachtový poklop Litina, třída D 400 těsný proti povrchové vodě; (litinový poklop s dvojitým sešroubováním, litinový rám, betonový dosedací prstenec, bez větracích otvorů) 1 ks 5 500,00 10 cm Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; s větracími otvory) 1 ks 3 190,00 Zvedací hák pro litinový poklop Třída D s aretací bez šroubů Zvedací hák Litina; třída D 400 (litinový poklop, litinový rám, betonový dosedací prstenec s větracími otvory, s aretací bez šroubů) pozinkovaný ocelový hák (pro poklopy třídy D s aretací bez šroubů) 1 ks 3 960,00 1 ks 920,00 Vtokový rošt třídy B a D ø cm Vtokový rošt Litina; třída B 125 (vtokový rošt, litinový rám, betonový dosedací prstenec) 1 ks 4 270,00 Betonový dosedací prstenec 10 cm Vtokový rošt s aretací západkou Litina; třída D 400 (vtokový rošt s aretací západkou, litinový rám, betonový dosedací prstenec) 1 ks 5 260,00 Lapač nečistot Pro vtokové rošty a poklopy s větracími otvory 1 ks 730,00 Další tvarovky na dotaz. 24 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

25 Zahradnictví, krajinářství a výstavba sportovišť NOVINKA Volitelné rozšíření programu Redukce GaLa-control DN 200 / Strabusil DN ks 210, DN 200 / Strabusil DN ks 210,00 Adaptér GaLa-control Strabusil DN ks 525,00 GaLa-drän Tyčová drenážní trubka z PVC-U; s jednostranně nasunutou spojkou, zelená barva; pro odvodnění v zahradnictví, krajinářství a při výstavbě sportovišť. Pro rozmanité účely použití v zahradnictví, krajinářství a při výstavbě sportovišť, např. jako drenážní, příp. sběrné potrubí; splňuje požadavky normy DIN Kč/m Drenážní potrubí GaLa-drän DN 80 TP DN 80; délka 5 m; plocha pro vtékání vody 80 cm 2 /m 25 m/sv. 45,00 Sběrné potrubí GaLa-drän DN 100 TP DN 100; délka 5 m; plocha pro vtékání vody 80 cm 2 /m 25 m/sv. 50,00 Sběrné potrubí GaLa-drän DN 160 TP DN 160; délka 5 m; plocha pro vtékání vody 80 cm 2 /m 25 m/sv. 140,00 GaLa-drän příslušenství Oboustranná násuvná spojka DN 80 1 ks 48, DN ks 68, DN ks 100,00 Tvarovka T DN ks 273, DN ks 478,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 25

26 Zahradnictví, krajinářství a výstavba sportovišť Sada pro provzdušňování a zavlažování stromů n 5 m dlouhá, vlnitá, provzdušňovací a odvodňovací trubka z PVC-U, zelená, se zvětšenou plochou pro vstup a výstup vzduchu a vody > 80 cm 2 /m n 1 tvarovka T n 1 koncová krytka Walu n 2 kotvy Walu K trvalému provzdušňování a zavlažování kořenového systému (s přidáváním hnojiva i bez). Sada pro vyživování stromů DN 80 1 sada 1 100,00 Trubka pro provzdušňování a zavlažování stromů Vlnitá plastová trubka z PVC-U; barva zelená. Se zvětšenou plochou pro vstup a výstup vzduchu a vody > 80 cm 2 /m. K trvalému provzdušňování a zavlažování kořenového systému (s přidáváním hnojiva i bez). Kč/m Trubka pro vyživování stromů DN 80 role 30 m 35,00 Koncová krytka Walu 80 mm ø 80 mm ø 100 mm ø 160 mm 30 mm Koncová krytka Walu Připojovací prvek z hliníkové slitiny 12 ks/karton 600,00 Při odběru kompletních kartonů je obsaženo 24 kotev Walu v každém kartonu. Kotva Walu 200 mm 60 mm Kotva Walu K zajištění stability při montáži a jako pojistka proti vytržení 4 ks = 1 sada 15, mm 26 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

27 Zahradnictví, krajinářství a výstavba sportovišť Betonová krycí deska pro koncovou krytku Walu Betonová krycí deska pro koncovou krytku Walu Rozměry 25 x 25 x 8 cm 1 ks 390,00 Ochrana proti prorůstání kořenů Ochrana proti prorůstání kořenů* ve tvaru L z PE desek 4 mm 1 ks ve tvaru U z PE desek 4 mm 1 ks Kč/m² Kč/m² 2 350,00 Kč/m² 2 350,00 * k omezení prorůstání kořenů Verriwell Skrápěcí trubka z PVC-U s jednostranně nasaditelnou spojkou. Barva zelená. Při zvětšené šířce štěrbiny 1,7 mm, délce štěrbiny 5 mm a 12 řadách štěrbin je plocha pro výstup vody vyšší než 50 cm 2 /m. Tyčový tvar a vysoká statická zatížitelnost vlnitých trubek má mimořádnou výhodu pro pokládku s definovaným spádem. Pro skrápění odpadní vody z malých čističek podle normy DIN 4261, části 1. DIN 1187 Upozornění Kč/m DN 100 TP: Plocha pro výstup vody 50 cm² / m Verriwell s perforací DN 100; délka 5 m 5 m 605 m/pal. 78,00 Verriwell - příslušenství Upozornění Příslušenství pro Verriwell viz strana 6 7. Šachta DN 300; konstrukční délka 100 cm; se 3 odtoky Verriwell DN 100 a s 1 přítokem KG DN 150; bez šachtového poklopu 1 ks 3 960,00 Šachtový prodlužovací nástavec DN 300; délka 80 cm, včetně spojky 1 ks 880,00 Šachtový poklop s aretací 1 ks 490,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 27

28 Odvodňování komunikací / víceúčelové drenážní systémy StormPipe (UP) trubka pro dešťovou kanalizaci SN 8 Kanalizační trubka pro dešťovou vodu dle DIN z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká), včetně těsnicího kroužku a spojky. Vně černá, uvnitř šedá. Mimořádně zatížitelná (SN 8 dle ČSN EN ISO 9969). Kanalizační trubka k odvodňování silnic, pro odvádění komunální dešťové vody ze zastavěných území a pro odtokové potrubí. StormPipe (UP) délka 6 m Kč/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 347 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900, DN 500 D I = 499 D A = m 1 615, DN 600 D I = 596 D A = m 2 380, DN 800 D I = 796 D A = m 3 590,00 StormPipe (UP) délka 3 m DN 100 D I = 103,5 D A = m 95, DN 150 D I = 149 D A = m 160, DN 200 D I = 201,5 D A = m 290, DN 250 D I = 254,5 D A = m 380, DN 300 D I = 300 D A = m 725, DN 350 D I = 347 D A = m 840, DN 400 D I = 399 D A = 459,5 15 m 1 020, DN 500 D I = 499 D A = m na dotaz DN 600 D I = 596 D A = m na dotaz DN 800 D I = 796 D A = m na dotaz 28 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

29 Odvodňování komunikací / víceúčelové drenážní systémy StormPipe (UP) příslušenství Spojka se středovým dorazem vč. 2 těsnicích kroužků DN ks 200, DN ks 280, DN ks 540, DN ks 650, DN ks 820, DN ks 970, DN ks 1 260, DN ks 2 040, DN ks 3 970, DN ks na dotaz Přesuvná spojka (ÜSM) bez dorazu DN ks 900, DN ks 1 120, DN ks 1 370, DN ks 2 200, DN ks 2 380, DN ks 2 800, DN ks 3 400, DN ks 8 300, DN ks na dotaz Profilový těsnicí kroužek* DN ks 42, DN ks 48, DN ks 83, DN ks 115, DN ks 200, DN ks 280, DN ks 320, DN ks 670, DN ks 1 070, DN ks na dotaz Oblouk DN ks 400, DN ks 620,00 Oblouk DN ks 580, DN ks 880, DN ks 465,00 Oblouk DN ks 700,00 Další jmenovité světlosti na dotaz. Odbočka DN 150/DN ks 820, DN 200/DN ks 1 100, DN 250/DN ks 2 000, DN 300/DN ks 2 850,00 * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 29

30 Odvodňování komunikací / víceúčelové drenážní systémy StormPipe (UP) příslušenství Těsnicí kroužek adaptéru DN 150 pro přímé připojení KG rovného konce do hrdla/odbočky StormPipe DN ks 270,00 Tvarovka T DN 350/DN ks na dotaz DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz DN 350/DN ks na dotaz DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz Šachtová vložka ze sklolaminátu DN ks 450, DN ks 570, DN ks 700, DN ks 1 000, DN ks 1 350, DN ks 2 000, DN ks 2 650, DN ks 3 750, DN ks na dotaz Svahový kus sklon 1:1 na dotaz DN 150 DN ks na dotaz Ochranné víko pro fázi výstavby na dotaz. Další tvarovky na dotaz. Další tvarovky v příslušenství kanalizační trubky 30 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

31 Odvodňování komunikací / víceúčelové drenážní systémy AquaDock Sada AquaDock obsahuje tvarovku pro dodatečnou přípojku a profilový těsnicí kroužek DN 150. Přípojku 90 je možné použít jak u nové instalace, tak i u již existujících potrubí. Pro 90 napojení postranních přítoků na kanalizační trubku pro dešťovou vodu StormPipe DN 300/ sada 2 830, DN 350/ sada 3 060,00 AquaDock DN 400/ sada 3 440, DN 500/ sada 4 000, DN 600/ sada 4 650,00 Těsnění adaptéru z EPDM* DN ks 270,00 * Pro přímé připojení rovného konce KG do spojky/odbočky StormPipe DN 150 Ke každé sadě je přiložen návod k montáži. AquaDock příslušenství Držák pro vrtání Pomůcka pro navrtání pro StormPipe 1 ks na dotaz Vykružovací vrták vč. vodicího vrtáku Ø 178,5 mm ± 0,5 mm 1 ks na dotaz Náhradní vodicí vrták pro vykružovací vrták 1 ks na dotaz Montážní klíč ks na dotaz Sedlový kus Dodatečná odbočka pro StormPipe/AquaFlex DN 200 na StormPipe od DN 300 (lze zasunout rovný konec StormPipe / AquaFlex). Dodatečná odbočka pro StormPipe/AquaFlex DN 150 na StormPipe DN DN 300/KG DN 200 StormPipe/AquaFlex 1 sada 3 630, DN 400/KG DN 200 StormPipe/AquaFlex 1 sada 4 950,00 Sedlový kus DN 500/KG DN 200 StormPipe/AquaFlex 1 sada 3 630, DN 600/KG DN 200 StormPipe/AquaFlex 1 sada 3 630, DN 800/KG DN 150 StormPipe/AquaFlex 1 sada 3 630, DN 800/KG DN 200 StormPipe/AquaFlex 1 sada 3 630,00 Ke každému sedlovému kusu je přiložen přechod na KG a těsnicí kroužek DN 150, příp. DN 200. Sedlový kus příslušenství DN 800/KG DN ks na dotaz Vykružovací vrták DN 300/DN 400/KG DN 200 (Ø 214,5 mm) 1 ks na dotaz pro sedlový kus DN 500/DN 600/DN 800/KG DN (Ø 220 mm) 1 ks na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 31

32 Odvodňování komunikací / víceúčelové drenážní systémy AquaFlex Ohebná trubka z PE sendvičové konstrukce (vně vlnitá, uvnitř hladká). Vně černá, uvnitř modrá. Mimořádně zatížitelná (SN 8 dle ČSN EN ISO 9969), bez spojky. Díky její ohebnosti lze upustit od použití tvarovek, jako jsou kolena a oblouky. Jako připojovací potrubí mezi uliční vpustí a sběrným potrubím. Upozornění k pokládce AquaFlex Kč/m DN 150; D A = 173; D I = 147 role 25 m 210, DN 200; D A = 232; D I = 197 role 25 m 350,00 Pro pokládku AquaFlex je třeba se řídit naším návodem k pokládce Systém kanalizační trubky pro dešťovou vodu StormPipe! AquaFlex příslušenství Šachtové hrdlo DN 150 (pro uliční vpust) 1 ks 215,00 Přechod na KG vč. těsnicího kroužku (nasaditelné KG hrdlo) DN ks 270, DN ks 670,00 Přechod na kameninu DN 150; vč. těsnicího kroužku (lze zasunout do kameninového hrdla L) 1 ks 280,00 Sada pro připojení betonových trubek 3dílná DN 150; (nutno vyvrtat otvor Ø 186 mm) DN 200; (nutno vyvrtat otvor Ø 226 mm) 1 sada 840,00 1 sada 1 280,00 Odbočka 45 vč. těsnicích kroužků DN 150/150 1 ks 815, DN 200/150 1 ks 1 070, DN 200/200 1 ks 8 330,00 Spojka vč. těsnicích kroužků DN ks 280, DN ks 545,00 Profilový těsnicí kroužek* DN ks 48, DN ks 85,00 * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

33 1 320 Odvodňování komunikací / víceúčelové drenážní systémy AquaTrafficControl Vnitřní průměr základního tělesa 900 mm. Proplachovací a kontrolní šachta z PE-HD; monolitické základní těleso bez svarů; barva černá. Odolná proti UV záření, hmotnost 40 kg, mimořádně robustní; rázově pevná a nelámavá i při teplotách od 20 C do +80 C; odolná proti benzinu a naftě. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Konstrukční výška 1134 Užitečná výška 910 AquaTrafficControl Průchozí šachta 180 AquaTrafficControl 180 s individuální redukcí DN 2/300 1 ks 8 260, DN 2/400 1 ks 8 820, DN 2/500 1 ks 9 100, DN 2/600 1 ks 9 520, DN 300/400 1 ks 8 780, DN 400/500 1 ks 9 050, DN 500/600 1 ks 9 450,00 Upozornění Při objednávání nezapomeňte uvést jmenovitou světlost pro AquaTrafficControl s individuální redukcí. AquaTrafficControl Počáteční šachta DN ks 8 260, DN ks 8 820, DN ks 9 100, DN ks 9 520,00 AquaTrafficControl - kombinace Kombinované uspořádání je tvořeno trubkou pro odvod dešťové vody StormPipe DN 300 DN 600 a drenážní trubkou Strabusil DN 150, která je uložena nad ní. Světlá vzdálenost trubek od sebe je 15 cm. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Konstrukční výška 1 134* Užitečná výška 910 AquaTrafficControl - kombinace /300/ ; průchozí 1 ks , /400/ ; průchozí 1 ks , /500/ ; průchozí 1 ks , /600/ ; průchozí* 1 ks ,00 na dotaz další varianty 1 ks na dotaz * U kombinace AquaTrafficControl 600/150 je konstrukční výška = 1 339, užitečná výška = a vzdálenost trubek od sebe = 170 Speciální šachty na dotaz Vzdálenost trubek od sebe 150 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 33

34 Odvodňování komunikací / víceúčelové drenážní systémy AquaTrafficControl V Vnitřní průměr základního tělesa 900 mm. Proplachovací a kontrolní šachta z PE-HD; s libovolně volitelným připojovacím úhlem od 90 do 270 ; monolitická konstrukce základního tělesa; barva černá. Odolná proti UV záření, hmotnost cca 40 kg, mimořádně robustní; rázově pevná a nelámavá i při teplotách od 20 C do +80 C; odolná proti benzinu a naftě. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Produkt Obj. číslo Technické údaje Balení Konstrukční výška AquaTrafficControl V Průchozí šachta s libovolně volitelným připojovacím úhlem DN 2/300 1 ks DN 2/400 1 ks DN 2/500 1 ks DN 2/600 1 ks na dotaz 180 AquaTrafficControl V; průchozí šachta s libovolně volitelným připojovacím úhlem, s individuální redukcí DN 300/400 DN 400/500 DN 500/600 1 ks 1 ks 1 ks na dotaz 90 Libovolně volitelný připojovací úhel Upozornění Při objednávání nezapomeňte uvést připojovací úhel a jmenovitou světlost AquaTrafficControl V s individuální redukcí. AquaTrafficControl V - kombinace Kombinované uspořádání je tvořeno trubkou pro odvod dešťové vody StormPipe DN 300 DN 600 a drenážní trubkou Strabusil DN 150, která je uložena nad ní. Světlá vzdálenost trubek od sebe je 15 cm. Hmotnost cca 40 kg. Proplachovací a kontrolní šachta pro veškeré stavby pozemních komunikací a inženýrských sítí. Produkt Obj. číslo Technické údaje Balení Konstrukční výška 1134* Vzdálenost trubek od sebe AquaTrafficControl V - kombinace s libovolně volitelným připojovacím úhlem DN 2/300/150 1 ks DN 2/400/150 1 ks DN 2/500/150 1 ks DN 2/600/150* 1 ks * U kombinace AquaTrafficControl V - kombinace 600/150 je konstrukční výška = a vzdálenost trubek od sebe = 170 Speciální šachty na dotaz. na dotaz Libovolně volitelný připojovací úhel Upozornění Použijte objednávkový formulář AquaTrafficControl V, příp. AquaTrafficControl V - kombinace! 34 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

35 Odvodňování komunikací / víceúčelové drenážní systémy AquaTrafficControl šachtové příslušenství Těsnicí kroužek DOM Šachtový prodlužovací nástavec D A 600; délka 1 m 1 ks 1 300, D A 600; délka 2 m 1 ks 2 600, D A 600; délka 3 m 1 ks 3 890,00 Šachtový prodlužovací nástavec Profilový těsnicí kroužek pro šachtový prodlužovací nástavec* Utěsnění v oblasti zasunování do základního tělesa šachty 1 ks 302,00 Těsnicí kroužek DOM Těsnění k betonovému dosedacímu prstenci 1 ks 616,00 Profilový těsnicí kroužek pro šachtový prodlužovací nástavec Objedná/ Dosedací prstenec dle DIN 4034, části 1 60/80/100 mm vysoký dodá zákazník Standardní poklopy dle ČSN EN 124 Třída B nebo D světlost 610 Objedná/ dodá zákazník Vtokový rošt dle ČSN EN 124 s nosným kroužkem kalového koše a dlouhým kalovým košem (dle DIN 4052-A4) Třída B, C nebo D světlost 610 Objedná/ dodá zákazník * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. StormPipe (MP) SN 8 Víceúčelová trubka z PE-HD n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s vodotěsným hrdlovým spojením včetně profilového těsnicího kroužku. n Vně černá, uvnitř šedá, s bílým označením vrcholu. n Mimořádně zatížitelná (SN 8 ČSN EN 9969). n Druhy štěrbin podle DIN a NF P StormPipe (MP) délka 6 m Kč/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 347 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900, DN 500 D I = 499 D A = m na dotaz DN 600 D I = 596 D A = m na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 35

36 Odvodňování komunikací / víceúčelové drenážní systémy StormPipe (LP) SN 8 Částečně perforovaná vsakovací trubka z PE-HD Dříve dodávána pod obchodním označením Strabusil SN 8 (LP) n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s volně přiloženou spojkou. n Vně černá, uvnitř šedá, s bílým označením vrcholu n Mimořádně zatížitelná (SN 8 ČSN EN 9969). n Druhy štěrbin podle DIN a NF P StormPipe (LP) délka 6 m Kč/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 347 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900, DN 500 D I = 499 D A = m na dotaz DN 600 D I = 596 D A = m na dotaz StormPipe (TP) SN 8 Celoperforovaná vsakovací trubka z PE-HD Dříve dodávána pod obchodním označením Strabusil SN 8 (TP) n V sendvičové konstrukci (vně vlnitá, uvnitř hladká) s volně přiloženou spojkou. n Vně černá, uvnitř šedá. n Mimořádně zatížitelná (SN 8 ČSN EN 9969). n Druhy štěrbin podle DIN a NF P StormPipe (TP) délka 6 m Kč/m DN 100 D I = 103,5 D A = m 80, DN 150 D I = 149 D A = m 145, DN 200 D I = 201,5 D A = m 245, DN 250 D I = 254,5 D A = m 330, DN 300 D I = 300 D A = m 545, DN 350 D I = 347 D A = m 700, DN 400 D I = 399 D A = 459,5 30 m 900, DN 500 D I = 499 D A = m na dotaz DN 600 D I = 596 D A = m na dotaz Další tvarovky v příslušenství StormPipe (UP) nebo v příslušenství Strabusil 36 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

37 Odvodňování komunikací / víceúčelové drenážní systémy Strabusil drenážní trubka SN 4 Částečně perforované, celoperforované vsakovací a víceúčelové trubky z PE-HD dle DIN , typ R2, plocha perforace 50 cm²/m pro LP, TP, MP, šířka štěrbin 1,2 mm ± 0,4 mm. Lze používat podle RAS-Ew (směrnice pro silniční stavby, část: Odvodnění) (SN 4 dle ČSN EN ISO 9969). Speciálně zhotovené trubky lze dodat na dotaz. Jako drenážní trubka pro funkčně spolehlivé odvodňování pozemních komunikací, letišť, sportovišť nebo v případech, kdy jsou kladeny zvýšené požadavky na drenáž. Strabusil LP Částečně perforovaná vsakovací trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká) se spojkou. Barva černá, s bílým označením vrcholu. LP Částečně perforované trubky Strabusil LP délka 6 m Kč/m DN/ID 100 D A = 118 D I = m/pal. 70, DN/ID 150 D A = 174 D I = m/pal. 125, DN/ID 200 D A = 236 D I = m/pal. 240,00 Lze dodat ve jmenovitých světlostech DN 250 / 300 / 350 / 400 (na dotaz). Strabusil TP Celoperforovaná vsakovací trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká) se spojkou. Barva černá. TP Celoperforované trubky Strabusil TP délka 6 m Kč/m DN/ID 100 D A = 118 D I = m/pal. 70, DN/ID 150 D A = 174 D I = m/pal. 125, DN/ID 200 D A = 236 D I = m/pal. 240, DN/ID 250 D A = 295 D I = m/pal. 315, DN/ID 300 D A = 349 D I = m/pal. 550, DN/ID 350 D A = 400 D I = m/pal. 680, DN/ID 400 D A = 461 D I = m/pal. 920,00 Strabusil MP Víceúčelová trubka z PE-HD v sendvičové konstrukci (vně vlnitá, uvnitř hladká), s vodotěsným hrdlovým spojením vč. těsnicího kroužku. Barva černá, s bílým označením vrcholu. MP Víceúčelové trubky Strabusil MP délka 6 m Kč/m DN 200 D A = 236 D I = m/pal. 255, DN 250 D A = 295 D I = m/pal. 335, DN 300 D A = 349 D I = m/pal. 550, DN 350 D A = 400 D I = m/pal. 725, DN 400 D A = 461 D I = m/pal. 920,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 37

38 Odvodňování komunikací / víceúčelové drenážní systémy Strabusil / StormPipe LP, TP, MP příslušenství Oboustranná násuvná spojka DN ks 70, DN ks 125, DN ks 380, DN ks 400, DN ks 490, DN ks 760, DN ks 890,00 Profilový těsnicí kroužek* DN ks 60, DN ks 70, DN ks 108, DN ks 172, DN ks 253, DN ks 356, DN ks 415,00 Oblouk DN ks 466, DN ks 699, DN ks 2 239, DN ks 3 993, DN ks 4 500, DN ks 4 669, DN ks 7 000,00 Oblouk DN ks 560, DN ks 830, DN ks 2 727, DN ks 5 355, DN ks 5 580, DN ks 5 900, DN ks 8 350, DN ks 70, DN ks 109,00 Koncová zátka DN ks 173, DN ks 222, DN ks 260, DN ks 320,00 Koncová krytka DN ks 460,00 Výtokový kus s klapkou DN 100; délka 1 m 1 ks 1 172, DN 150; délka 1 m 1 ks 1 671, DN 200; délka 1 m 1 ks 2 600, DN 250; délka 1 m 1 ks 6 270, DN 300; délka 1 m 1 ks 6 650, DN 350; délka 1 m 1 ks 7 040, DN 400; délka 1 m 1 ks 8 040,00 * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

39 Odvodňování komunikací / víceúčelové drenážní systémy Strabusil / StormPipe LP, TP, MP příslušenství Šachtová vložka / Oboustranná násuvná spojka Šachtová vložka DN ks 73, DN ks 130, DN ks 385, DN ks 400, DN ks 490, DN ks 770, DN ks 890,00 Tvarovka T DN ks 710, DN ks 1 535, DN ks 2 960, DN ks 5 130, DN ks 8 000, DN ks 9 300, DN ks ,00 Tvarovka T s redukcí DN 150/DN ks 1 080, DN 200/DN ks 1 880, DN 250/DN ks 2 300, DN 350/DN ks 4 640,00 Tvarovka T s redukcí DN 200/DN ks 2 270, DN 250/DN ks 2 660, DN 350/DN ks 5 120,00 Tvarovka T s redukcí DN 250/DN ks 3 065, DN 350/DN ks 5 640,00 Tvarovka T s redukcí DN 350/DN ks 6 970,00 Odbočka DN ks 730, DN ks 1 730, DN ks 3 170, DN ks 5 780, DN ks 9 300, DN ks , DN ks ,00 Odbočka 45 s redukcí DN 150/DN ks 1 270, DN 200/DN ks 2 130, DN 250/DN ks 2 880, DN 350/DN ks 5 330, DN 200/DN ks 2 610, DN 250/DN ks 3 320, DN 350/DN ks 5 900, DN 250/DN ks 3 820, DN 350/DN ks 6 550,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 39

40 Odvodňování komunikací / víceúčelové drenážní systémy Strabusil / StormPipe LP, TP, MP příslušenství Redukční spojka DN 150/DN ks 930, DN 200/DN ks 2 030, DN 250/DN ks 3 065, DN 350/DN ks 3 910,00 Redukční spojka DN 200/DN ks 2 220, DN 250/DN ks 3 380, DN 350/DN ks 4 015,00 Redukční spojka DN 250/DN ks 3 660, DN 350/DN ks 4 330,00 Redukční spojka DN 350/DN ks 4 760,00 Přechod na KG s rovným koncem KG (nasaditelné KG hrdlo) DN 100/DN ks 187, DN 150/DN ks 317, DN 200/DN ks 830, DN 250/DN ks 1 200,00 Přechod na KG s KG hrdlem (lze zasunout rovný konec KG) Tvarovky lze na přání a za příplatek dodat také z PE DN 100/DN ks 173, DN 150/DN ks 277, DN 200/DN ks 750, DN 250/DN ks 1 150,00 Další tvarovky na dotaz. Kluzný prostředek Tuba, 500 ml 1 ks 90, Kbelík, 10 kg 1 ks 1 200,00 Upozornění Kluzný prostředek je zapotřebí u vodotěsných hrdlových spojení s profilovým těsněním u následujících trubek: StormPipe, AquaFlex, Kabuflex, Robukan SMR, Strabusil, Strasil 40 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

41 Odvodňování komunikací / víceúčelové drenážní systémy StrabuControl Kamerainspektion Proplachovací a kontrolní šachta z PE-HD; barva černá. Odolná proti UV záření; hmotnost cca 11 kg / 12 kg, mimořádně robustní. Odolná proti kyselinám, louhům, olejům, tukům a cementu dle DIN 8075, s integrovanou rezervou pro případné sedání nástavné trubky. Vodotěsná, podle DIN Lze zabudovat do dopravních ploch. Proplachovací a kontrolní šachta pro drenážní trubky Strabusil/StormPipe pro veškeré stavby pozemních komunikací a inženýrských sítí. Možnost přímého připojení trubek Strabusil/StormPipe s těsnicím kroužkem. Hochdruckspülbarkeit Užitečná výška 485 Konstrukční výška průchozí šachta 2/250; 1 přítok / 1 odtok DN odbočná šachta 3/250; 2 přítoky / 1 odtok DN ks 4 200,00 1 ks 4 200, (900) 830 (750) StrabuControl odbočná šachta 3/350; 2 přítoky / 1 odtok DN ks 4 200, Křížová šachta 4/250 1 ks na dotaz Křížová šachta 4/350 1 ks na dotaz StrabuControl průchozí šachta 2/400; 1 přítok / 1 odtok DN ks 5 400,00 Kamerainspektion Hochdruckspülbarkeit Užitečná výška 574 Konstrukční výška 864 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 41

42 Odvodňování komunikací / víceúčelové drenážní systémy StrabuControl šachtové příslušenství Prodlužovací nástavec DA 400 DI 350 StrabuControl Koncová zátka Prodlužovací nástavec DA 400 DI 350 Profilový těsnicí kroužek 3 m Profilový těsnicí kroužek pro prodlužovací nástavec Přítok a odtok Profilový těsnicí kroužek pro redukci 3 m Redukce Profilový těsnicí kroužek pro prodlužovací nástavec Šachtový prodlužovací nástavec Profilový těsnicí kroužek* Koncová zátka Redukce D A 400; konstrukční délka 3 m 1 ks 2 800, pro redukci DN ks 150, pro redukci DN ks 260, pro prodlužovací nástavec D A ks 260, DN ks 720, DN ks 880, DN 250/DN ks 750, DN 250/DN ks 750, DN 250/DN ks 750, DN 350/DN ks 910, DN 350/DN ks 910,00 StrabuControl 2/400 Přítok a odtok DN 400 Profilový těsnicí kroužek pro redukci Redukce DN 400/DN ks 1 560,00 Profilový těsnicí kroužek* pro redukci DN 400/DN ks 315,00 Redukce DN 400/DN 300 Poklop pro fázi výstavby PP; pro šachtovou trubku D A ks 280,00 Ø 398 Poklop pro fázi výstavby Litina; třída A 15, s aretací; bez větracích otvorů) 1 ks 1 800,00 10 cm 10 cm Ø 430 Ø 470 Betonový dosedací prstenec Litinový poklop třídy A (bez větracích otvorů) s aretací Litinový poklop třídy B a D s větracími otvory a bez Šachtový poklop Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů) Litina; třída D 400; litinový poklop, litinový rám, betonový dosedací prstenec; bez větracích otvorů, s aretací bez šroubů) Litina, třída D 400 těsný proti povrchové vodě; (litinový poklop s dvojitým sešroubováním, litinový rám, betonový dosedací prstenec, bez větracích otvorů) 1 ks 4 850,00 1 ks 6 000,00 1 ks 8 400, Litina; třída B 125 (litinový poklop, litinový rám, betonový dosedací prstenec; s větracími otvory) 1 ks 4 850,00 Zvedací hák pro litinový poklop třídy D s aretací bez šroubů Litina; třída D 400 (litinový poklop, litinový rám, betonový dosedací prstenec s větracími otvory, s aretací bez šroubů) 1 ks 6 000,00 Ø 470 Zvedací hák pozinkovaný ocelový hák (pro poklopy třídy D s aretací bez šroubů) 1 ks 1 400,00 10 cm Vtokový rošt třídy B a D Vtokový rošt Litina; třída B 125 (vtokový rošt, litinový rám, betonový dosedací prstenec) 1 ks 6 300,00 10 cm Betonový dosedací prstenec Vtokový rošt s aretací západkou Litina; třída D 400 (vtokový rošt s aretací západkou, litinový rám, betonový dosedací prstenec) 1 ks 7 850,00 Lapač nečistot Pro vtokové rošty a poklopy s větracími otvory 1 ks 800,00 Další tvarovky na dotaz. * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

43 Odvodňování komunikací / víceúčelové drenážní systémy StrabuControl 600 Užitečná výška 750 Konstrukční výška Vnitřní průměr základního tělesa > 600 mm. Proplachovací a kontrolní šachta z PE-HD; barva černá. Monolitické základní těleso bez svarů. Odolná proti UV záření; hmotnost cca 15 kg, mimořádně robustní. Rázově pevná a nelámavá. Odolná proti kyselinám, louhům, olejům, tukům a cementu dle DIN 8075, s integrovanou rezervou pro sedání šachtového nástavce. Vodotěsná, podle DIN Lze připojit standardní poklopy 625 mm a zabudovat do dopravních ploch. Proplachovací a kontrolní šachta pro drenážní trubky Strabusil/StormPipe pro veškeré stavby pozemních komunikací a inženýrských sítí. Možnost přímého připojení trubek Strabusil/StormPipe s těsnicím kroužkem. Užitečná výška 750 Konstrukční výška 826 StrabuControl 600 Profilový těsnicí kroužek* průchozí šachta 2/250; 1 přítok / 1 odtok DN průchozí šachta 2/400; 1 přítok / 1 odtok DN ks 5 940,00 1 ks 5 940, pro redukci DN ks 150, pro redukci DN ks 315, Koncová zátka DN ks 720,00 Redukce DN 250/DN ks 750, DN 250/DN ks 750, DN 250/DN ks 750, DN 400/DN ks 1 560, DN 400/DN ks 1 560,00 Těsnicí kroužek DOM Šachtový prodlužovací nástavec D A 600; délka 1 m 1 ks 1 300, D A 600; délka 2 m 1 ks 2 600, D A 600; délka 3 m 1 ks 3 890,00 Šachtový prodlužovací nástavec Profilový těsnicí kroužek pro šachtový prodlužovací nástavec* Těsnicí kroužek DOM Utěsnění v oblasti zasunování základního tělesa šachty Těsnění k betonovému dosedacímu prstenci 1 ks 302,00 1 ks 616,00 Profilový těsnicí kroužek pro prodlužovací nástavec Objedná/ Dosedací prstenec dle DIN 4034, části 1 60/80/100 mm vysoký dodá zákazník Standardní poklopy dle ČSN EN 124 Třída B nebo D světlost 610 Objedná/ dodá zákazník Vtokový rošt dle ČSN EN 124 s nosným kroužkem kalového koše a dlouhým kalovým košem (dle DIN 4052-A4) Třída B, C nebo D světlost 610 Objedná/ dodá zákazník Další tvarovky na dotaz. Speciální šachty, jako např. odbočná šachta nebo s přímým bočním napojením DN 150 na uliční vpust, na dotaz. * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 43

44 Odvodňování komunikací / víceúčelové drenážní systémy Strasil drenážní trubka SN 4 Částečně perforované drenážní a víceúčelové trubky z PVC-U dle DIN typ C1 dříve F, plocha pro vtékání vody 50 cm²/m, šířka štěrbin 1,2 mm ± 0,2 mm. Lze používat podle RAS-Ew (směrnice pro silniční stavby, část: Odvodnění) (SN 4 dle ČSN EN ISO 9969). Jako drenážní potrubí pro funkční a spolehlivé odvodnění pozemních komunikací, letišť, sportovišť, občanských a průmyslových staveb nebo podobných objektů. Strasil LP Částečně perforovaná vsakovací trubka, příčně vlnitá, s příčnou perforací 220, tunelového průřezu, s hladkým dnem a se spojkou. Barva modrá. LP Částečně perforované trubky Strasil LP Kč/m DN/ID 100; délka 6 m 600 m/pal. 50, DN/ID 150; délka 6 m 276 m/pal. 95, DN/ID 200; délka 6 m 150 m/pal. 200,00 Strasil MP Víceúčelová trubka s vodotěsným hrdlovým spojením včetně těsnicích kroužků. Barva modrá. MP Víceúčelové trubky Strasil MP Kč/m DN/ID 200; délka 6 m 150 m/pal. 220, DN/ID 250; délka 6 m 96 m/pal. 290, DN/ID 350; délka 6 m 54 m/pal. 550,00 Strasil příslušenství Oboustranná násuvná spojka DN ks 65, DN ks 110, DN ks 355, DN ks 400, DN ks 710,00 44 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

45 Odvodňování komunikací / víceúčelové drenážní systémy Strasil příslušenství Profilový těsnicí kroužek* DN ks 120, DN ks 145, DN ks 345,00 Oblouk DN ks 190, DN ks 310, DN ks 1 210, DN ks 5 570, DN ks 6 250,00 Oblouk DN ks 180, DN ks 275, DN ks 1 095, DN ks 5 500, DN ks 6 180,00 Koncová zátka DN ks 140, DN ks 280,00 Koncová krytka DN ks 790, DN ks 970, DN ks 1 580,00 Šachtová vložka / Oboustranná násuvná spojka Šachtová vložka DN ks 70, DN ks 110, DN ks 350, DN ks 400, DN ks 700,00 Výtokový kus s klapkou DN 100; délka 1 m 1 ks 980, DN 150; délka 1 m 1 ks 1 350, DN 200; délka 1 m 1 ks 2 380, DN 250; délka 1 m 1 ks 6 070, DN 350; délka 1 m 1 ks 8 500,00 Přechod na KG s rovným koncem KG (nasaditelné KG hrdlo) DN 100/DN ks 175, DN 150/DN ks 290, DN 200/DN ks 980, DN 250/DN ks 1 270,00 * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 45

46 Odvodňování komunikací / víceúčelové drenážní systémy Strasil příslušenství Přechod na KG s KG hrdlem (lze zasunout KG rovný konec) DN 100/DN ks 150, DN 150/DN ks 230, DN 200/DN ks 770, DN 250/DN ks 1 130, DN ks 280, DN ks 470,00 Tvarovka T DN ks 1 250, DN ks 4 590, DN ks 9 300, DN 150/DN ks 890,00 Tvarovka T s redukcí DN 200/DN ks 1 430, DN 250/DN ks 1 980, DN 350/DN ks 4 200,00 Tvarovka T s redukcí DN 200/DN ks 2 190, DN 250/DN ks 2 360, DN 350/DN ks 4 490,00 Tvarovka T s redukcí DN 250/DN ks 2 630, DN 350/DN ks 5 170,00 Tvarovka T s redukcí DN 350/DN ks 6 060, DN ks 800,00 Přítok zleva Směr toku Odbočka 45 vlevo DN ks 1 610, DN ks 2 780, DN ks 4 690, DN ks 9 130, DN ks 780,00 Směr toku Přítok zprava Odbočka 45 vpravo Odbočka 45 s redukcí vlevo DN ks 1 610, DN ks 2 770, DN ks 4 690, DN ks 9 130, DN 150/DN ks 1 150, DN 200/DN ks 1 930, DN 250/DN ks 3 000, DN 350/DN ks 4 840,00 46 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

47 Odvodňování komunikací / víceúčelové drenážní systémy Strasil příslušenství Odbočka 45 s redukcí vpravo DN 150/DN ks 1 150, DN 200/DN ks 2 130, DN 250/DN ks 2 610, DN 350/DN ks 4 840,00 Odbočka 45 s redukcí vlevo DN 200/DN ks 2 130, DN 250/DN ks 3 020, DN 350/DN ks 5 340,00 Odbočka 45 s redukcí vpravo DN 200/DN ks 2 130, DN 250/DN ks 3 020, DN 350/DN ks 5 340,00 Odbočka 45 s redukcí vlevo DN 250/DN ks 3 415, DN 350/DN ks 5 950,00 Odbočka 45 s redukcí vpravo DN 250/DN ks 3 420, DN 350/DN ks 5 950,00 Redukční spojka DN 150/DN ks 810, DN 200/DN ks 1 850, DN 250/DN ks 2 780, DN 350/DN ks 3 465,00 Redukční spojka DN 200/DN ks 2 010, DN 250/DN ks 3 070, DN 350/DN ks 3 630,00 Redukční spojka DN 250/DN ks 3 300, DN 350/DN ks 3 920,00 Redukční spojka DN 350/DN ks 4 320,00 Další tvarovky na dotaz. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 47

48 Likvidace odpadních vod Robukan SMR/SN 16 kanalizační trubka DN 150 DN 600 Kanalizační trubka z PP s profilovanou vnější stěnou a hladkou vnitřní plochou trubky podle ČSN EN n třída kruhové tuhosti SN 16 dle ČSN EN ISO 9969 n oranžová vnitřní trubka, černá vnější trubka, homogenně svařeno FRÄNKISCHE DIN EN SKZ, Würzburg n s naextrudovaným červeným a modrým pruhem n vnitřní trubka s minimální tloušťkou stěny 3,5 mm podle požadavku DWA-A 142 TWZ II+III n volně přiložená oboustranná násuvná spojka a profilové těsnicí kroužky z EPDM dle ČSN EN 681 Záruka: Robukan SMR/SN 16 DN 150 DN 600, jakož i celé příslušenství má kvalitu Made in Germany. Robukan SMR/SN 16 délka 6 m Kč/m DN 150 D A = 174 D I = m/pal. 340, DN 200 D A = 235 D I = m/pal. 510, DN 250 D A = 294 D I = m/pal. 740, DN 300 D A = 347 D I = m/pal. 975, DN 400 D A = 460 D I = m/pal , DN 500 D A = 570 D I = m/pal , DN 600 D A = 683 D I = m/pal ,00 Robukan SMR/SN 16 délka 3 m DN 150 D A = 174 D I = m/pal. 360, DN 200 D A = 235 D I = m/pal. 550, DN 250 D A = 294 D I = m/pal. 795, DN 300 D A = 347 D I = m/pal , DN 400 D A = 460 D I = m/pal , DN 500 D A = 570 D I = m/pal , DN 600 D A = 683 D I = m/pal ,00 Robukan SMR/SN 16 délka 1 m DN 150 D A = 174 D I = 146 volně 440, DN 200 D A = 235 D I = 197 volně 720, DN 250 D A = 294 D I = 250 volně 995, DN 300 D A = 347 D I = 296 volně 1 295, DN 400 D A = 460 D I = 395 volně 2 375, DN 500 D A = 570 D I = 490 volně 3 965, DN 600 D A = 683 D I = 592 volně 5 395,00 48 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

49 Likvidace odpadních vod Robukan SMR/SN 8 kanalizační trubka DN 150 DN 600 Kanalizační trubka z PP s profilovanou vnější stěnou a hladkou vnitřní plochou trubky podle ČSN EN n třída kruhové tuhosti SN 8 dle ČSN EN ISO 9969 FRÄNKISCHE DIN EN SKZ, Würzburg n Skutečné, zaručené kruhové tuhosti: DN : 10 kn/m 2 (= SN 10 ) n žlutá vnitřní trubka, černá vnější trubka, homogenně svařeno n s naextrudovaným červeným a modrým pruhem n volně přiložená oboustranná násuvná spojka a profilové těsnicí kroužky z EPDM dle ČSN EN 681 Záruka: Robukan SMR/SN 8 DN 150 DN 600, jakož i celé příslušenství má kvalitu Made in Germany. Robukan SMR/SN 8 délka 6 m Kč/m DN 150 D A = 174 D I = m/pal. 235, DN 200 D A = 235 D I = m/pal. 340, DN 250 D A = 294 D I = m/pal. 490, DN 300 D A = 348 D I = m/pal. 700, DN 400 D A = 461 D I = m/pal , DN 500 D A = 570 D I = m/pal , DN 600 D A = 685 D I = m/pal ,00 Robukan SMR/SN 8 délka 3 m DN 150 D A = 174 D I = m/pal. 240, DN 200 D A = 235 D I = m/pal. 345, DN 250 D A = 294 D I = m/pal. 520, DN 300 D A = 348 D I = m/pal. 740, DN 400 D A = 461 D I = m/pal , DN 500 D A = 570 D I = m/pal , DN 600 D A = 685 D I = m/pal ,00 Robukan SMR/SN 8 délka 1 m DN 150 D A = 174 D I = 150 volně 290, DN 200 D A = 235 D I = 200 volně 525, DN 250 D A = 294 D I = 253 volně 700, DN 300 D A = 348 D I = 301 volně 965, DN 400 D A = 461 D I = 399 volně 1 480, DN 500 D A = 570 D I = 497 volně 3 320, DN 600 D A = 685 D I = 596 volně 4 935,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 49

50 Likvidace odpadních vod příslušenství Oboustranná násuvná spojka Včetně profilových těsnicích kroužků. Oboustranná násuvná spojka DN ks 210, DN ks 405, DN ks 485, DN ks 615, DN ks 940, DN ks 1 520, DN ks 2 955,00 Profilový těsnicí kroužek z EPDM dle ČSN EN DN ks 35, DN ks 62, DN ks 87,00 Profilový těsnicí kroužek* DN ks 153, DN ks 245, DN ks 515, DN ks 820,00 Lze dodat profilové těsnicí kroužky odolné proti petroleji (na dotaz). * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. Přesuvná spojka Včetně profilových těsnicích kroužků. Přesuvná spojka DN ks 210, DN ks 405, DN ks 485, DN ks 615, DN ks 940, DN ks 1 520, DN ks 2 955,00 50 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

51 Likvidace odpadních vod příslušenství Odbočka 45 S hrdlovými spojkami na všech stranách, včetně profilových těsnicích kroužků. Odbočka DN 150/DN ks 605, DN 200/DN ks 790, DN 250/DN ks 1 450, DN 300/DN ks 2 115, DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz Odbočka DN 200/DN ks 7 100, DN 250/DN ks 9 000, DN 300/DN ks 8 380, DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz Odbočka DN 250/DN ks 8 800, DN 300/DN ks 9 000, DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz Odbočka DN 300/DN ks na dotaz DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz Odbočka DN 400/DN ks na dotaz DN 500/DN ks na dotaz DN 600/DN ks na dotaz Odbočka DN 500/DN ks na dotaz DN 600/DN ks na dotaz Odbočka DN 600/DN ks na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 51

52 Likvidace odpadních vod příslušenství Tvarovka T 90 S hrdlovými spojkami na všech stranách, včetně profilových těsnicích kroužků. Tvarovka T DN 150/150 1 ks 3 250, DN 200/150 1 ks 3 640, DN 250/150 1 ks 5 115, DN 300/150 1 ks 6 330, DN 400/150 1 ks 7 630, DN 500/150 1 ks na dotaz DN 600/150 1 ks na dotaz Tvarovka T DN 200/200 1 ks 3 990, DN 250/200 1 ks 5 360, DN 300/200 1 ks 7 305, DN 400/200 1 ks 7 850, DN 500/200 1 ks na dotaz DN 600/200 1 ks na dotaz Tvarovka T DN 250/250 1 ks 5 750, DN 300/250 1 ks 7 550, DN 400/250 1 ks na dotaz DN 500/250 1 ks na dotaz DN 600/250 1 ks na dotaz Tvarovka T DN 300/300 1 ks 8 280, DN 400/300 1 ks na dotaz DN 500/300 1 ks na dotaz DN 600/300 1 ks na dotaz Tvarovka T DN 400/400 1 ks na dotaz DN 500/400 1 ks na dotaz DN 600/400 1 ks na dotaz Tvarovka T DN 500/500 1 ks na dotaz DN 600/500 1 ks na dotaz Tvarovka T DN 600/600 1 ks na dotaz Těsnění adaptéru DN 150 pro rovný konec KG DN 150 Pro přímé připojení KG rovného konce do hrdla Robukan SMR DN 150 Těsnění adaptéru DN ks 205,00 Další provedení lze dodat jako speciální tvarovky. 52 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

53 Likvidace odpadních vod příslušenství Záslepka KG DN 150 Pro možné uzavření těsnění adaptéru Záslepka KG DN ks 45,00 RobuDock Dodatečná přípojka pro Robukan SMR DN 150 na Robukan SMR od DN 300 (lze zasunout rovný konec Robukanu SMR) DN 300/ ks na dotaz RobuDock DN 400/ ks na dotaz DN 500/ ks na dotaz DN 600/ ks na dotaz Montážní klíč pro RobuDock 1 ks na dotaz Vykružovací vrták na RobuDock Ø 178,5 mm 1 ks na dotaz Držák pro vrtání Pomůcka pro navrtání pro Robukan 1 ks na dotaz Vodicí vrták náhradní kus pro vykružovací vrták 1 ks na dotaz Sedlový kus Dodatečná přípojka pro Robukan SMR DN 200 na Robukan SMR od DN 300 (lze zasunout rovný konec Robukanu SMR) DN 300/KG DN ks na dotaz Sedlový kus DN 400/KG DN ks na dotaz DN 500/KG DN ks na dotaz DN 600/KG DN ks na dotaz Ke každému sedlovému kusu je přiložen přechod na KG, a těsnicí kroužek DN 200. Vykružovací vrták pro sedlový kus DN 300/DN 400/KG DN 200 (Ø 214,5 mm) 1 ks na dotaz DN 500/DN 600/KG DN 200 (Ø 220 mm) 1 ks na dotaz Betonová připojovací sada Pro dodatečné připojení Robukanu SMR na betonové trouby a šachty. Skládá se z připojovacího hrdla vč. těsnicího kroužku a těsnění do betonu DN ks 620, DN ks 950,00 Připojovací sada DN ks 2 360,00 do betonu DN ks 2 705, DN ks 5 540, DN ks 7 600,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 53

54 Likvidace odpadních vod příslušenství Šachtová vložka bez těsnicího kroužku DN ks 330, DN ks 420, DN ks 520,00 Šachtová vložka ze sklolaminátu DN ks 750, DN ks 1 495, DN ks 1 960, DN ks 2 780,00 Další provedení lze dodat jako speciální tvarovky. Oblouk žebrovaný 15 S hrdlovými spojkami na všech stranách, včetně těsnicích kroužků DN ks 295,00 Oblouk DN ks 460,00 Oblouk žebrovaný 30 S hrdlovými spojkami na všech stranách, včetně těsnicích kroužků DN ks 430,00 Oblouk DN ks 655,00 Oblouk žebrovaný 45 S hrdlovými spojkami na všech stranách, včetně těsnicích kroužků DN ks 345,00 Oblouk DN ks 515,00 Oblouk segmentový 15 S hrdlovými spojkami na všech stranách, včetně těsnicích kroužků DN ks 2 830, DN ks 3 410,00 Oblouk DN ks 5 050, DN ks na dotaz DN ks na dotaz Oblouk segmentový 30 S hrdlovými spojkami na všech stranách, včetně těsnicích kroužků DN ks 3 410, DN ks 4 135,00 Oblouk DN ks 5 600, DN ks na dotaz DN ks na dotaz 54 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

55 Likvidace odpadních vod příslušenství Oblouk segmentový 45 S hrdlovými spojkami na všech stranách, včetně těsnicích kroužků DN ks 3 070, DN ks 3 800,00 Oblouk DN ks 6 595, DN ks na dotaz DN ks na dotaz Přechod na KG Nasaditelné KG hrdlo, včetně těsnicího kroužku DN ks 200, DN ks 500,00 Přechod na KG DN ks na dotaz DN ks na dotaz DN ks na dotaz DN ks na dotaz Koncová krytka Včetně těsnicího kroužku, vodotěsná DN ks 175, DN ks 1 325, DN ks 1 655,00 Koncová krytka DN ks 2 005, DN ks 2 860, DN ks 3 265, DN ks 3 835,00 Ochranné víko Těsné proti vnikání písku DN ks 210, DN ks 270,00 Ochranné víko DN 300 / SN 8 1 ks 320, DN 300 / SN 16 1 ks 370, DN ks 1 140,00 Ostatní tvarovky pro systémy Robukan SMR na dotaz! Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 55

56 Likvidace odpadních vod RobuControl šachta pro domovní přípojku na splaškovou a smíšenou odpadní vodu FRÄNKISCHE Z SKZ, Würzburg Šachta pro domovní přípojku D A 400, uvnitř žlutá, z PP, se 3 přítoky jako KG hrdlo DN 150 s továrně vloženými těsnicími kroužky a uzavřené zátkami, s jedním odtokem Robukan SMR s hrdlem DN 150. Jako kontrolní a proplachovací šachta pro splaškovou a dešťovou kanalizaci v celé oblasti komunálních odpadních vod, v průmyslové výstavbě, pro sklady, parkoviště a v zahradní tvorbě. Poklop pro fázi výstavby Litinový poklop třídy A s aretací Ø 398 Ø 430 RobuControl * Speciální výšky jsou možné na dotaz Výška šachty 0,80 m * 8 ks/pal , Výška šachty 1,50 m * 4 ks/pal ,00 Litinový poklop třídy B a betonový prstenec Ø 630 Ø cm Litinový poklop třídy D bez větracích otvorů Betonový dosedací prstenec Ø cm 10 cm RobuControl příslušenství Prodlužovací nástavec D A 400 s profilovým těsnicím kroužkem a vodotěsně nasazenou spojkou mm Šachtový prodlužovací nástavec Oboustranná násuvná spojka Profilový těsnicí kroužek* PP; D A 400; užitečná délka 1 m. Vně černý, uvnitř žlutý, včetně vodotěsně nasazené spojky a 1 samostatného těsnicího kroužku 1 ks 1 365, D A 400; pro prodlužovací nástavec 1 ks 725, D A 400; pro prodlužovací nástavec 1 ks 260,00 Profilový těsnicí kroužek Ochranné víko Poklop pro fázi výstavby 1 ks 330,00 RobuControl vč. základního nástavce Odtok Robukan spojka DN 150 Výška šachty volitelně 800, příp mm Šachtový poklop Litina; třída A 15; litinový poklop s aretací, bez větracích otvorů Litina; třída B 125; litinový poklop s betonovým rámem (sada), bez větracích otvorů 1 ks 1 190,00 1 ks 2 375,00 Přítok jako konce KG spojek DN 150 Homogenní spojení mezi dnem a základním nástavcem z výr. závodu Litina, třída D 400, s betonovým dosedacím prstencem, litinový rám a litinový poklop bez větracích otvorů, s aretací bez šroubů 1 ks 5 695,00 Zvedací hák Zvedací hák pozinkovaný ocelový hák pro poklopy třídy D s aretací bez šroubů 1 ks 1 400,00 Další možné poklopy těsné proti povrchové vodě na dotaz. * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

57 Likvidace odpadních vod RainControl šachta pro domovní přípojku pro dešťovou vodu FRÄNKISCHE Z SKZ, Würzburg Šachta pro domovní přípojku D A 400, uvnitř modrá, z PP, se 3 přítoky jako KG hrdlo DN 150 s továrně vloženými těsnicími kroužky a uzavřené zátkami, s jedním odtokem Robukan SMR s hrdlem DN 150. Jako kontrolní a proplachovací šachta pro splaškovou a dešťovou kanalizaci v celé oblasti komunálních odpadních vod, v průmyslové výstavbě, pro sklady, parkoviště a v zahradní tvorbě. Poklop pro fázi výstavby Litinový poklop třídy A s aretací Ø 398 Ø 430 RainControl * Speciální výšky jsou možné na dotaz Výška šachty 0,80 m* 8 ks/pal , Výška šachty 1,50 m* 4 ks/pal ,00 Litinový poklop třídy B a betonový prstenec Ø 630 Ø cm Litinový poklop třídy D bez větracích otvorů Betonový dosedací prstenec Ø cm 10 cm RainControl příslušenství Prodlužovací nástavec D A 400 s profilovým těsnicím kroužkem a vodotěsně nasazenou spojkou mm Šachtový prodlužovací nástavec Oboustranná násuvná spojka Profilový těsnicí kroužek* PP; DA = 400; užitečná délka 1 m. Vně černý, uvnitř modrý, včetně vodotěsně nasazené spojky a 1 samostatného těsnicího kroužku 1 ks 1 365, D A 400; pro prodlužovací nástavec 1 ks 725, D A 400; pro prodlužovací nástavec 1 ks 260,00 Profilový těsnicí kroužek Ochranné víko Poklop pro fázi výstavby 1 ks 330,00 RainControl vč. základního nástavce Odtok Robukan spojka DN 150 Výška šachty volitelně 800, příp mm Šachtový poklop Litina; třída A 15; litinový poklop s aretací, bez větracích otvorů Litina; třída B 125; litinový poklop s betonovým rámem (sada), bez větracích otvorů 1 ks 1 190,00 1 ks 2 375,00 Přítok jako konce KG spojek DN 150 Homogenní spojení mezi dnem a základním nástavcem z výr. závodu Litina, třída D 400, s betonovým dosedacím prstencem, litinový rám a litinový poklop bez větracích otvorů, s aretací bez šroubů 1 ks 5 695,00 Zvedací hák Zvedací hák pozinkovaný ocelový hák pro poklopy třídy D s aretací bez šroubů 1 ks 1 400,00 Další možné poklopy těsné proti povrchové vodě na dotaz. * Kluzný prostředek pro vodotěsné hrdlové spojení viz strana 40. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 57

58 Hospodaření s dešťovou vodou Rigofill ST Vysoce zatížitelný blok Rigofill ST je vysoce zatížitelný blok pro vsakovací a retenční systémy. Blok má půdorysnou plochu 800 x 800 mm a výšku 660 mm. Materiál polypropylen (PP). Rigofill ST základní blok se skládá ze dvou polo-prvků, smontovaných zákazníkem až v místě stavby/instalace, prostým zacvaknutím do sebe. Rigofill ST poloblok se skládá z jednoho polo-prvku a stropní desky, opět sestavovaných zákazníkem až v místě stavby. Podíl dutin je > 96 % celkového objemu bloku. Ve spojení se speciální filtrační textilií RigoFlor, kontrolními šachtami QuadroControl ST a dalším příslušenstvím, je celý systém vhodný pro výstavbu galerií bez štěrku, pro vsakování, retenci a akumulaci dešťové vody. Při výstavbě je třeba se řídit montážním návodem pro Rigofill ST! Křížový revizní tunel v základním bloku, případně polobloku, je dimenzován pro použití samohybných kamerových vozíků. Umožněna je tak kompletní kontrola vnějších ploch celého objemu vsakovacího nebo retenčního objektu, včetně všech nosných prvků důležitých pro statiku. Galerie je ve spojení s šachtami QuadroControl ST navržena pro možnost profesionálních kamerových zkoušek nejen při přejímce zařízení, ale i při opakovaných provozních kontrolách. Zabudování galerií z prvků Rigofill ST je možné i ve velkých hloubkách, včetně instalace pod dopravními plochami (SLW 60). Doporučené příslušenství: Viz strana 59 Rigofill ST - příslušenství a strana 60 QuadroControl ST 800 mm 800 mm 660 mm 800 mm 800 mm 350 mm Rigofill ST Š x H x V = 800 x 800 x 660 mm stavební objem 422 l užitný akumulační objem 406 l 1 ks 1 800,00 Rigofill ST poloblok Š x H x V = 800 x 800 x 350 mm stavební objem 224 l užitný akumulační objem 212 l 1 ks 1 040,00 58 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

59 Hospodaření s dešťovou vodou Příslušenství pro Rigofill ST Boční mřížky slouží jako obvodové prvky pro vnější vymezení galerie vůči okolnímu obsypu. Montují se snadno prostřednictvím zacvakávacího spojení. Boční mřížky jsou vyráběny s předtvarováním pro možné boční připojení plnostěnných trubek. Stupňovitý adaptér pro základní blok Rigofill ST nabízí průtokově optimalizované připojení přítoku s difuzorovým efektem, pro plnostěnné trubky DN 315, 400 a 500. Prostřednictvím zacvakávacího spojení ho lze na základní blok Rigofill ST namontovat snadno a rychle. Spojky bloků slouží pro zajištění polohy bloku Rigofill ST během montáže. Spojky bloků se při instalaci umisťují v polovině strany stropního prvku. Mechanicky zpevněná a tepelně ošetřená filtrační textílie z PP, s ideální kombinací vysoké propustnosti vody, velké tloušťky a optimální šířky otvorů zajišťuje dlouhodobé zachování filtrační funkce. Třída robustnosti geotextilie 3. Certifikovaná CE dle ČSN EN Boční mřížka Rigofill ST Boční mřížka Rigofill ST Š x H x V = 800 x 30 x 660 mm Možnosti připojení: DN 110, 125, 160, 200, 225, 250, 315, 400, ks 500,00 Boční mřížka Rigofill ST poloblok Boční mřížka Rigofill ST poloblok Š x H x V = 800 x 30 x 350 mm Možnosti připojení: DN 110, 125, 160, 200, 225, ks 250,00 Stupňovitý adaptér pro Rigofill ST Spojka bloků jednovrstvá Stupňovitý adaptér pro Rigofill ST Spojka bloků jednovrstvá (pro jednovrstvou pokládku) Š x V = 800 x 660 mm Možnosti připojení: DN 315, 400, 500 Potřeba u jednořadé pokládky Potřeba u víceřadé pokládky 1 ks na blok* 2 ks na blok* 1 ks 1 700, ks 16,00 Spojka bloků vícevrstvá Spojka bloků ve více vrstvách (pro vícevrstvou pokládku) Potřeba u dvouvrstvé pokládky Potřeba u třívrstvé pokládky 1 ks na blok* 1,3 ks na blok* (faktor 1,3) 100 ks 19,00 RigoFlor g/m 2 ; šířka 4 m; délka 50 m 200 m 2 50, g/m 2 ; šířka 4 m; délka 25 m 100 m 2 50, g/m 2 ; šířka 4 m; délka 10 m 40 m 2 50,00 Výše uvedené údaje potřeby spojek pro instalaci bloků Rigofill ST, pro různé počty vrstev, jsou pouze orientační. Pro objednání vždy vycházejte z konkrétního návrhu FRÄNKISCHE. RigoFlor * Přesné určení příslušenství pro zařízení Rigofill ST je možné pomocí softwaru CPD-55 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 59

60 Hospodaření s dešťovou vodou Quadro Control ST 1/2 vrstvy 1 vrstva Systémová šachta pro galerie z bloků Rigofill ST QuadroControl ST je kontrolní a proplachovací šachta z polypropylenu integrovatelná přímo do rastru galerie. Má čtvercovou půdorysnou plochu 800 x 800 mm (shodnou s bloky Rigofill ST) a může se tak osadit v jakémkoli místě rastru bloků. Její výška vyplývá z počtu použitých vrstev instalované galerie. QuadroControl ST umožňuje pohodlný přístup shora do revizních tunelů bloků. Výkonnou kamerovou a proplachovací techniku tak lze bezproblémově zavést až do místa kontroly nebo čištění. Šachta je integrována do galerie a roste po vrstvách s postupem výstavby jednotlivých vrstev bloků Rigofill ST. Šachta QuadroControl ST se dodává se všemi potřebnými komponenty a sestavuje se na místě. Doporučené příslušenství: Viz strana 63 Šachtové příslušenství QuadroControl ST a strana 59 Příslušenství pro Rigofill ST. Multifunkční systémová šachta pro galerie z boxů Rigofill ST, integrovatelná do libovolné pozice v rastru bloků, s možností připojení přítoku/odtoku, odvětrávání a pro kontrolu a údržbu galerií. QuadroControl ST 1/2 1) Š x H x V = 800 x 800 x 350 mm 2) 1 ks 9 500,00 QuadroControl ST 1 1) Š x H x V = 800 x 800 x 660 mm 2) 1 ks ,00 QuadroControl ST 1 1/2 1) Š x H x V = 800 x 800 x mm 2) 1 ks ,00 QuadroControl ST 2 1) Š x H x V = 800 x 800 x mm 2) 1 ks ,00 QuadroControl ST 2 1/2 1) Š x H x V = 800 x 800 x mm 2) 1 ks ,00 QuadroControl ST 3 1) Š x H x V = 800 x 800 x mm 2) 1 ks ,00 1) včetně spojovacího kuželu a profilového těsnicího kroužku 2) plus konstrukční výška spojovacího kuželu 230 mm 2 vrstvy Uspořádání Detail přítoku Šachtový kužel tvoří přechod k šachtovému prodlužovacímu nástavci. Délka šachtového prodlužovacího nástavce se volí podle montážní hloubky. DN / OD mm 110 mm 3 vrstvy Šachta je integrována do rastru bloků a roste po vrstvách s postupem výstavby galerie. Šachtové komponenty jsou stohovatelné a dodávají se včetně kuželu se všemi potřebnými komponentami jako šachtový paket. V Počet vrstev Výška V 1/2 350 mm mm 1 1/ mm mm 2 1/ mm mm 60 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

61 Hospodaření s dešťovou vodou Quadro Limit s integrovaným vírovým ventilem Systémová škrticí šachta pro zařízení pro retenci dešťové vody v konstrukci Rigofill Plastová šachta, ve tvaru kvádru, skládající se z jednoho či více šachtových základních těles a přechodu na nástavec nebo kryt, materiál polyetylén (PE-HD), barva černá, základová plocha 800 x 800 mm, výška podle počtu vrstev připojených příkopů, rozměrově kompatibilní s Rigofill ST, s šachtovým nástavcem D A 600, průměr pro volný přístup 500 mm. S integrovaným vírovým ventilem z nerezové oceli, výrobce: UFT Umwelt- und Fluid-Technik Dr. H. Brombach GmbH, průměr odtoku od DN 250 KG do DN 400 KG (v závislosti na odtokovém výkonu a výšce vzdutí), rozsah škrceného odtoku od 4 do 80 l/s (ostatní hodnoty na dotaz). Škrticí šachta pro zařízení pro retenci dešťové vody z bloků Rigofill ST. Umístění na okraji příkopu v libovolné pozici. Obzvláště vhodné u zařízení s velmi vysokými požadavky na provozní bezpečnost a s potřebou vysokého odtokového výkonu ve všech provozních stavech. Doporučené příslušenství: Šachtový prodlužovací nástavec D A 600, těsnicí kroužek DOM, lapač hrubých nečistot, šachtové poklopy (viz strana 63), QuadroOverflow (viz strana 62). Upozornění 1. Vírové ventily UFT se vyznačují velkými odtokovými otvory a proplachovací špičkou v odtokové charakteristice. Proto nehrozí riziko ucpání. Nerezová ocel zaručuje maximální trvanlivost. Systém lze proplachovat vysokým tlakem. Vírový ventil nemá žádné pohyblivé díly a proto nepodléhá opotřebení. Tím je zajištěna jeho trvalá funkce a snadná údržba. 2. Individuální návrh pro objekty provádí FRÄNKISCHE ve spolupráci s UFT. 3. K jednoznačné objednávce je třeba použít objednávkový formulář QuadroLimit ( QuadroLimit Š x H x V = 800 x 800 x 660 mm* 1 ks na dotaz QuadroLimit 1 ½ Š x H x V = 800 x 800 x mm* 1 ks na dotaz QuadroLimit Š x H x V = 800 x 800 x mm* 1 ks na dotaz QuadroLimit 2 ½ Š x H x V = 800 x 800 x mm* 1 ks na dotaz QuadroLimit Š x H x V = 800 x 800 x mm* 1 ks na dotaz QuadroLimit objektová šachta Provedení podle nákresu na dotaz * plus konstrukční výška kuželu 250 mm Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 61

62 Hospodaření s dešťovou vodou Quadro Overflow s integrovaným přepadem Systémová šachta jako přepad nádrže pro retenci dešťové vody v konstrukci Rigofill Plastová šachta, ve tvaru kvádru, skládající se ze základního tělesa šachty a kónusu. Materiál polyetylén (PE-HD), barva černá, základová plocha 800 x 800 mm, výška 350 mm nebo 660 mm. Rozměrově kompatibilní s blokem Rigofill inspect. Se šachtovým prodlužovacím nástavcem D A 600, průměr pro volný přístup 500 mm. S integrovanou přepadovou trubkou, horní hrana ve výši horní hrany dané vrstvy boxů. Průměr odtoku DN 200 KG. Přepadová šachta pro zařízení pro retenci dešťové vody sestavená z bloků pro limitování maximální hladiny vody. QuadroOverflow se dá volně umístit na okraji příkopu. U zařízení sestavených z více vrstev je v nejhornější vrstvě umístěn Rigofill ST. Doporučené příslušenství: Šachtový prodlužovací nástavec D A 600, těsnicí kroužek DOM, lapač hrubých nečistot, šachtové poklopy (viz strana 63). Upozornění Objednávkový formulář pro QuadroOverflow na adrese QuadroOverflow ½ Š x H x V = 800 x 800 x 350 mm* 1 ks ,00 QuadroOverflow Š x H x V = 800 x 800 x 660 mm* 1 ks ,00 * plus konstrukční výška kuželu 250 mm 62 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

63 Hospodaření s dešťovou vodou Šachtové příslušenství D A 600 Nástavec kontrolní šachty Šachtové poklopy dle ČSN EN 124 Třída B nebo D, světlost 610 Dosedací prstenec dle DIN 4034, části 1 Lapač hrubých nečistot D A 600 Nástavec kontrolní šachty pro nouzový přepad žlabu Vtokový rošt dle ČSN EN 124 Třída B, C nebo D, světlost 610 Dosedací prstenec dle DIN 4034, části 1 Filtrační sada D A 600 Těsnicí kroužek DOM Těsnicí kroužek DOM Upozornění Objednávkový formulář pro QuadroControl ST na adrese Šachtový prodlužovací nástavec D A 600 včetně poklopu pro dobu výstavby Šachtový prodlužovací nástavec D A 600 včetně poklopu pro dobu výstavby Poklop pro dobu výstavby D A 600; délka 1 m 1 ks 2 270, D A 600; délka 2 m 1 ks 4 540, D A 600; délka 3 m 1 ks 6 800,00 Šachtový prodlužovací nástavec* bez přítoku Šachtový prodlužovací nástavec* s přítokem KG DN D A 600; délka 1 m 1 ks 4 100, D A 600; délka 2 m 1 ks 6 310, D A 600; délka 3 m 1 ks 8 600,00 Těsnicí kroužek DOM Těsnění k betonovému dosedacímu prstenci 1 ks 700,00 Lapač hrubých nečistot D A Použití pod šachtovým poklopem světlost ks 2 700,00 Filtrační sada D A Přepad žlabu pro šachty D A 600 skládající se z lapače nečistot a filtrační geotextilie 1 ks 7 360,00 Vak z filtrační geotextilie D A Náhrada za filtrační sadu D A ks 2 100,00 Šachtové poklopy dle ČSN EN 124 Vtokový rošt dle ČSN EN 124 Dosedací prstenec dle DIN 4034, části 1 Třída B nebo D, světlost 610 Třída B, C nebo D, světlost 610 Výška: 100 mm Objedná/ dodá zákazník * včetně namontovaného poklopu pro dobu výstavby. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 63

64 Hospodaření s dešťovou vodou NOVINKA AquaLimit Škrticí šachta pro zařízení pro retenci dešťové vody Plastová šachta D A 600, materiál PP, vně černá a uvnitř žlutá. S integrovaným vírovým ventilem z nerezové oceli, výrobce: UFT Umwelt- und Fluid-Technik Dr. H. Brombach GmbH, průměr přítoku DN 200 nebo DN 250 KG nebo sendvičová trubka. Průměr odtoku DN 250 KG. Rozsah škrceného odtoku v závislosti na výšce vzdutí cca do 40 l/s. Škrticí šachta pro zařízení pro retenci dešťové vody z bloků Rigofill ST, MuriPipe nebo zemní nádrže. Obzvláště vhodné u zařízení s velmi vysokými požadavky na provozní bezpečnost a s potřebou vysokého odtokového výkonu ve všech provozních stavech. AquaLimit - objektová šachta Použijte objednávkový formulář 1 ks na dotaz Těsnicí kroužek DOM Těsnění k betonovému dosedacímu prstenci 1 ks na dotaz Lapač hrubých nečistot D A Použití pod šachtovým poklopem 1 ks na dotaz Šachtové poklopy dle ČSN EN 124 Vtokový rošt dle ČSN EN 124 Dosedací prstenec dle DIN 4034 Třída B nebo D; světlost 610 Třída B, C nebo D; světlost mm vysoký; D I = 625 mm 1 ks 1 ks 1 ks Objedná/ dodá zákazník Upozornění 1. Vírové ventily UFT se vyznačují velkými odtokovými otvory a proplachovací špičkou v odtokové charakteristice. Proto nehrozí riziko ucpání. Nerezová ocel zaručuje maximální trvanlivost. Systém lze proplachovat vysokým tlakem. Vírový ventil nemá žádné pohyblivé díly a proto nepodléhá opotřebení. Tím je zajištěna jeho trvalá funkce a snadná údržba. 2. Individuální návrh pro objekty provádí FRÄNKISCHE ve spolupráci s UFT. 3. K jednoznačné objednávce je třeba použít objednávkový formulář AquaLimit ( 64 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

65 Hospodaření s dešťovou vodou Vsakovací trubka SickuPipe / MuriPipe sendvičová konstrukce šetřící suroviny ekologická + recyklovatelná 02 PE Potrubí pro příkopové vsakování s velkou plochou pro výstup vody Celoperforovaná vsakovací trubka (TP, typ R2) dle DIN a dle DIN 19666, jmenovitá světlost DN/ID 200, příp. 300, v sendvičové konstrukci s hladkou vnitřní stěnou a profilovanou vnější plochou, se štěrbinami rovnoměrně uspořádanými po celém obvodu, s prokázaným dostatečným výstupem vody dle směrnice DWA-A 138, plocha pro výstup vody 180, příp. 150 cm²/m, materiál polyetylén (PE-HD), barva zelená, s jednostranně nasazenou spojkou, těsná proti vnikání písku, jednotlivá délka 6 m, kontrolovaná jakost. Celoperforovaná vsakovací trubka k rozvodu a vsakování srážkové a drenážní vody do příkopů vyplněných štěrkem (potrubní příkopy, popř. příkopové žlaby podle DWA-A 138). Doporučené příslušenství: Viz strana 66 Příslušenství trubek pro příkopové systémy DN 300. Upozornění DN/ID 300 TP: Plocha pro výstup vody 180 cm 2 /m SickuPipe 300 TP potrubí pro příkopové vsakování s perforací DN/ID 300; délka 6 m Plocha pro výstup vody 180 cm 2 /m D A = 347; D I = 300 Kč/m 54 m 490,00 Upozornění DN/ID 200 TP: Plocha pro výstup vody 150 cm 2 /m MuriPipe 200 TP potrubí pro příkopové vsakování s perforací MuriPipe 300 TP potrubí pro příkopové vsakování s perforací DN/ID 200; délka 6 m Plocha pro výstup vody 150 cm 2 /m D A = 235; D I = 200 DN/ID 300; délka 6 m Plocha pro výstup vody 180 cm 2 /m D A = 347; D I = m 230,00 54 m 490,00 SickuPipe / MuriPipe bez perforace Trubka pro příkopové systémy bez perforace Transportní trubka (UP, typ R2) dle DIN a dle DIN 19666, jmenovitá světlost DN/ID 300, v sendvičové konstrukci s hladkou vnitřní stěnou a profilovanou vnější plochou, materiál polyetylén (PE-HD), barva zelená, s jednostranně nasazenou spojkou, těsná proti vnikání písku, jednotlivá délka 6 m, kontrolovaná jakost. Transportní trubka pro přívod srážkové a drenážní vody do příkopů vyplněných štěrkem (potrubní příkopy, popř. příkopové žlaby podle DWA-A 138). sendvičová konstrukce šetřící suroviny ekologická + recyklovatelná 02 PE Doporučené příslušenství: Viz strana 66 Příslušenství trubek pro příkopové systémy DN 300. Kč/m SickuPipe 300 UP trubka pro příkopové systémy bez perforace DN/ID 300; délka 6 m D A = 347; D I = m 490,00 MuriPipe 200 UP trubka pro příkopové systémy bez perforace MuriPipe 300 UP trubka pro příkopové systémy bez perforace DN/ID 200; délka 6 m D A = 235; D I = 200 DN/ID 300; délka 6 m D A = 347; D I = m 230,00 54 m 490,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 65

66 Hospodaření s dešťovou vodou Příslušenství pro SickuPipe / MuriPipe DN 300 Oboustranná násuvná spojka DN 300 (SD = spojení utěsněné proti vnikání písku) 1 ks 460,00 Koncová zátka DN ks 250,00 Oblouk DN ks 3 250,00 Oblouk DN ks 3 430,00 Oblouk DN ks 2 650,00 Oblouk DN ks 3 100,00 Tvarovka T DN 300/DN ks 4 140, DN 300/DN 200 KG* 1 ks 3 160, DN 300/DN 100 KG rovný konec lze zasunout 1 ks 1 420,00 Přechod DN 300/DN 150 KG rovný konec lze zasunout 1 ks 1 550, DN 300/DN 200 KG rovný konec lze zasunout 1 ks 1 670,00 Přechodka DN 300/DN 300 KG rovný konec lze zasunout 1 ks 975,00 Redukce DN 300/DN 200 sendvičová trubka 1 ks 3 750,00 Šachtová vložka DN ks 690,00 Větrací jednotka skládající se z: Sedlový kus DN ks Sendvičová trubka DN 110; délka 3 m 1 ks Kryt provzdušňovače DN ks 2 270,00 * Redukce přítoku viz šachtové příslušenství na straně 71. Další tvarovky na dotaz. Příslušenství pro MuriPipe DN 200 Oboustranná násuvná spojka DN 200 (SD = spojení utěsněné proti vnikání písku) 1 ks 290,00 Koncová zátka DN ks 130,00 Oblouk DN ks 1 570,00 Oblouk DN ks 1 690,00 Oblouk DN ks 1 800,00 Oblouk DN ks 2 200,00 Tvarovka T DN 200/DN ks 2 380,00 Tvarovka T DN 200/DN 150 KG 1 ks 1 790,00 Šachtová vložka DN ks 385,00 Další tvarovky na dotaz. 66 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

67 Hospodaření s dešťovou vodou SickuControl Univerzální šachta pro potrubní příkopy a systémy příkopových žlabů Plastová šachtová trubka sendvičové konstrukce s hladkou vnitřní stěnou a profilovanou vnější plochou, vnější průměr D A 400, s integrovaným usazovacím prostorem, materiál polyetylén (PE-HD), barva zelená, s 1 až 4 přípojkami DN 300 pro potrubí pro příkopové vsakování SickuPipe nebo MuriPipe 300 TP, popř. pro trubku pro příkopové systémy bez perforace Sicku- Pipe nebo MuriPipe 300 UP, lze prodloužit spojkou a prodlužovacím nástavcem (šachtové příslušenství D A 400), volitelně s otočným přítokem nebo bez něho s přípojkou DN 200 (Drän/KG). Víceúčelová šachta pro potrubní příkopy a systémy příkopových žlabů podle DWA-A 138, pro připojení přítoku, rozvod vody a odvětrávání a také pro kontrolu a údržbu příkopů. Doporučené příslušenství: Viz strana 71 Šachtové příslušenství D A 400. SickuControl Varianty 1x DN 300 2x DN 300 (180 ) 2x DN 300 (90 ) 3x DN 300 (tvar T) 4x DN 300 (křížový tvar) SickuControl s otočným přítokem SickuControl bez otočného přítoku D A = Koš se sítem Záslepka Redukce DN 200/100 DN 200/125 DN 200/160 (Drän/KG 150) 780 D A = Usazovací 270 prostor Usazovací prostor přípojka DN ks 8 090, přípojky DN 300 (180 ) 1 ks 8 860,00 SickuControl přípojky DN 300 (90 ) 1 ks 8 860,00 s otočným přítokem přípojky DN 300 (tvar T) 1 ks , přípojky DN 300 (křížový tvar) 1 ks , přípojka DN ks 5 470,00 SickuControl přípojky DN 300 (180 ) 1 ks 6 240,00 bez otočného přípojky DN 300 (90 ) 1 ks 6 240,00 přítoku přípojky DN 300 (tvar T) 1 ks 8 090, přípojky DN 300 (křížový tvar) 1 ks 9 240,00 SickuControl Objektová šachta Použijte objednávkový formulář 1 ks na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 67

68 Hospodaření s dešťovou vodou MuriControl Proplachovací a kontrolní šachta pro systémy příkopových vsakovacích žlabů Plastová šachta sendvičové konstrukce s hladkou vnitřní stěnou a profilovanou vnější plochou, vnější průměr D A 400, s integrovaným usazovacím prostorem, materiál polyetylén (PE-HD), barva zelená, s 1 až 3 přípojkami DN 200 pro potrubí pro příkopové vsakování MuriPipe 200 TP, příp. trubku pro příkopové systémy bez perforace MuriPipe 200 UP, pomocí přítoků v různé výšce se dá přizpůsobit podmínkám terénu, lze prodloužit spojkou a prodlužovacím nástavcem (šachtové příslušenství). Víceúčelová šachta pro systémy příkopových žlabů podle DWA-A 138, pro rozvod vody a odvětrávání, jako přepad a také pro kontrolu a údržbu příkopů. Doporučené příslušenství: Viz strana 71 Šachtové příslušenství D A 400. MuriControl Varianty MuriControl Objektová šachta Upozornění podle projektu Počet, výšku a směr přípojek lze pro každý objekt zvolit individuálně (objednávka pomocí tabulky šachet) 1x DN 200 2x DN 200 (180 ) 2x DN 200 (90 ) 3x DN 200 (tvar T) MuriControl D A = Usazovací prostor MuriControl přípojka DN ks 6 090, přípojky DN 200 (180 ) 1 ks 7 780, přípojky DN 200 (90 ) 1 ks 7 780, přípojky DN 200 (tvar T) 1 ks 9 550,00 MuriControl Objektová šachta Použijte objednávkový formulář 1 ks na dotaz 68 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

69 Hospodaření s dešťovou vodou RigoLimit Škrticí šachta pro zařízení pro retenci dešťové vody Plastová šachtová trubka sendvičové konstrukce s hladkou vnitřní stěnou a profilovanou vnější plochou, vnější průměr D A 400 (RigoLimit 20), příp. D A 600 (RigoLimit 40), konstrukční výška v závislosti na výšce vzdutí v příkopu, se zabudovaným regulátorem vzdutí (ARO 20/40) pro nastavení plánovaného průtokového množství, s libovolně volitelným průtokovým množstvím a definovanou charakteristikou (zpráva o zkoumání VŠ Lübeck). Škrticí šachta pro zařízení pro retenci dešťové vody ve spojení se vsakováním pomocí bloků, potrubních příkopů a systémů příkopových žlabů. Doporučené příslušenství: ARO-Stell, připojovací trubka MuriPipe, příslušenství pro šachty D A 400, příp. D A 600. RigoLimit 20 RigoLimit 40 ARO 20 ARO 40 D A 400 D A 600 Odtok DN 150 DN 200 Přítok DN 150 DN 200 Výšky vzdutí 0,3 2,0 m Odtok DN 150 DN 300 Přítok DN 150 DN 300 Výšky vzdutí 0,3 2,0 m Redukce DN 300/200 RigoLimit 20 1), 2), 6) RigoLimit 40 1), 3), 6) Nastavitelné průtokové množství: 0 17 l/s 5) 1 ks na dotaz Nastavitelné průtokové množství: 0 37 l/s 4), 5) 1 ks na dotaz ARO-Stell Stavěcí klíč pro nastavení 1 ks průtokového množství, ARO-Stell délka 1,2 m/2 m 1 ks na dotaz MuriPipe připojovací trubka DN 200; délka 1,5 m, bez perforace; vč. dvou profilových těsnicích kroužků 1 ks 690,00 1) Objednávka a provedení dle tabulky pro projektování šachet pro objektové šachty RigoLimit 20/40, viz 2) Šachtové příslušenství D A 400 viz strana 71 3) Šachtové příslušenství D A 600 viz strana 63 4) Větší průtoková množství na dotaz 5) Maximálně nastavitelné průtokové množství závisí na výšce vzdutí 6) na dotaz lze dodat i bez přepadu Upozornění Přípojky, výšku vzdutí a průtoková množství lze zvolit pro každý objekt individuálně. Regulátor vzdutí ARO se nastaví na plánované maximální průtokové množství podle objednávky u výrobce, dodatečné nastavení je možné pomocí ARO-Stell. Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 69

70 Hospodaření s dešťovou vodou ARO MS Regulátor vzdutí pro stávající šachty Plastové škrticí zařízení pro zabudování do stávajících šachet, vnější průměr D A 200 (ARO MS 20), příp. D A 315 (ARO MS 40), konstrukční výška v závislosti na výšce vzdutí v příkopu, se zabudovaným regulátorem vzdutí (ARO-KS) pro nastavení plánovaného průtokového množství, s libovolně volitelným průtokovým množstvím a definovanou charakteristikou (zpráva o zkoumání VŠ Lübeck). Škrticí zařízení pro zařízení pro retenci dešťové vody ve spojení se vsakováním pomocí bloků, potrubních příkopů a systémů příkopových žlabů. Doporučené příslušenství: Nosná konzola, připojovací trubka MuriPipe. ARO MS 20 ARO MS 40 ø 200 ø 315 Přítok DN 150 DN 200 Výška vzdutí 0,3 2,0 m Přítok DN 150 DN 300 Výška vzdutí 0,3 2,0 m Nosná konzola Nosná konzola ARO MS 20 1), 6), 7) ARO MS 40 1), 6), 7) Nastavitelné průtokové množství: 0 17 l/s 5) 1 ks na dotaz Nastavitelné průtokové množství: 0 37 l/s 4), 5) 1 ks na dotaz Nosná konzola pro ARO MS 20 Nosná konzola pro ARO MS Pro upevnění ARO-MS 1 ks uvnitř stávající šachty; při dodávce je již nainstalována 1 ks na dotaz 1) Objednávka a provedení dle tabulky pro projektování šachet pro objektové šachty/aro MS, viz 4) Větší průtoková množství na dotaz 5) Maximálně nastavitelné průtokové množství závisí na výšce vzdutí 6) na dotaz lze dodat i bez přepadu 7) K prostupu KG trubky stěnou je potřeba šachtová vložka dodaná zákazníkem Upozornění Přípojky, výšku vzdutí a průtoková množství lze zvolit pro každý objekt individuálně. ARO MS se nastaví na plánované maximální průtokové množství podle objednávky u výrobce. 70 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

71 Hospodaření s dešťovou vodou Šachtové příslušenství D A 400 pro Sicku- a MuriControl Nástavec kontrolní šachty bez otočného přítoku Nástavec kontrolní šachty s otočným přítokem Nástavec kontrolní šachty pro nouzový přepad žlabu Poklop pro fázi výstavby Šachtový poklop tř. B nebo D s/bez větracích otvorů vč. betonového dosedacího prstence Lapač hrubých nečistot D A 400 Poklop pro fázi výstavby Šachtový poklop tř. B nebo D s/bez větracích otvorů vč. betonového dosedacího prstence Lapač hrubých nečistot D A 400 Poklop pro fázi výstavby Vtokový rošt (litina) Třída B nebo D vč. betonového dosedacího prstence Filtrační sada D A 400 Šachtový prodlužovací nástavec D A 400 Šachtový prodlužovací nástavec D A 400 Šachtový prodlužovací nástavec D A 400 Oboustranná násuvná spojka Oboustranná násuvná spojka Oboustranná násuvná spojka SickuControl, MuriControl, RigoLimit 20 1) 2) Otočný přítok šachty 1) Redukce 2) Záslepka SickuControl, MuriControl, Přepadová trubka Muri Koš se sítem D A 350 SickuControl, MuriControl, Šachtový prodlužovací nástavec PE; D A 400; délka 2 m (vč. oboustranné násuvné spojky) 1 ks 8 ks/pal ,00 Oboustranná násuvná spojka pro zbytkové délky prodlužovacího nástavce 1 ks 490,00 Přepadová trubka Muri PE; D A 400; délka 2 m 1 ks 1 540,00 Otočný přítok šachty pro SickuControl a MuriControl; D A 400; přítok KG ks 3 490, DN 200/DN 100 Drän 1 ks 200,00 Redukce DN 200/DN 100 KG 1 ks 200,00 pro otočný přítok šachty DN 200/DN 125 Drän/KG 1 ks 200, DN 200/DN 160 Drän/150 KG 1 ks 200,00 Záslepka DN 200 pro otočný přítok 1 ks 110,00 Koncová krytka pro odtok DN 300 SickuControl 1 ks 255,00 Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 71

72 Hospodaření s dešťovou vodou Šachtové příslušenství D A 400 pro Sicku- a MuriControl Poklop pro dobu výstavby Poklop pro dobu výstavby D A Poklop pro dobu výstavby pro šachty D A ks 175,00 Litinový poklop třída B a D s větracími otvory a bez 47 cm Litinový poklop třída A (bez větracích otvorů) s aretací 10 cm Šachtový poklop třída A15 Šachtový poklop třída B 125* Litina; s aretací bez větracích otvorů Litina; litinový poklop, litinový rám, betonový dosedací prstenec, bez větracích otvorů, světlost 410 Litina; litinový poklop, litinový rám, betonový dosedací prstenec, s větracími otvory, světlost 410 Litina; litinový poklop, litinový rám, betonový dosedací prstenec, bez větracích otvorů s aretací bez šroubů, světlost ks 1 230,00 1 ks 4 150,00 1 ks 4 230,00 1 ks 5 150,00 10 cm Betonový dosedací prstenec Šachtový poklop třída D Litina; těsný proti povrchové vodě; litinový poklop s dvojitou aretací pomocí šroubů, litinový rám, betonový dosedací prstenec, bez větracích otvorů, světlost ks 5 770,00 47 cm Zvedací hák pro litinový poklop třídy D s aretací bez šroubů Vtokový rošt třídy B a D 10 cm Zvedací hák Vtokový rošt Litina; litinový poklop, litinový rám, betonový dosedací prstenec, s větracími otvory s aretací bez šroubů, světlost 410 pozinkovaný ocelový hák pro poklopy třídy D s aretací bez šroubů Litina; třída B 125; vtokový rošt, litinový rám, betonový dosedací prstenec 1 ks 5 230,00 1 ks 1 400,00 1 ks 4 380,00 10 cm Betonový dosedací prstenec Vtokový rošt s aretací západkou Litina; třída D 400; vtokový rošt s aretací západkou, betonový dosedací prstenec 1 ks 5 390,00 72 cm Betonový poklop 12 cm Šachtový poklop Beton; 72 x 72 x 12 cm. Bez dopravního zatížení; bez větracích otvorů 1 ks 3 230,00 72 cm Lapač hrubých nečistot D A 400 Lapač hrubých nečistot D A Použití pod šachtovým poklopem světlost ks 1 200,00 Filtrační sada D A 400 Filtrační sada D A Lapač nečistot D A 400 a vak z filtrační geotextilie D A 400 pro šachty D A 400 jako nouzový přepad žlabu 1 sada 1 650,00 Koš se sítem D A 350 Sada pro údržbu D A 400 Lapač nečistot D A 400 Sada pro údržbu D A 350 Lapač nečistot D A kusy vaků z filtrační geotextilie D A sada 3 390, ks 730, kusy vaků z filtrační geotextilie D A sada 3 390, ks 730,00 Koš se sítem D A Pro zabudování pod otočný přítok šachty; velikost ok síta 2,5 mm; pro šachty D A ks 3 880,00 Zvedací hák Zvedací hák pro filtrační sadu Pro filtr a lapač nečistot; ohnutý ze 6 mm ocelové kulatiny; délka 90 cm 1 ks 315,00 * na přání a za příplatek lze dodat s uzávěrou (dodací lhůta cca 6 týdnů) Další tvarovky na dotaz. 72 FRÄNKISCHE Katalog a ceník 1/2015 CZ Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení.

73 Hospodaření s dešťovou vodou RigoFlor Mechanicky zpevněná a tepelně ošetřená geotextilie z PP. S neobyčejnou kombinací vysoké propustnosti vody, velké tloušťky a optimální šířky otvorů; zajišťuje dlouhodobé zachování filtrační funkce. Třída robustnosti geotextilie 3. Certifikovaná CE dle ČSN EN Speciální textilie pro vsakovací zařízení a pro vyložení příkopů. Vhodná pro potrubní, žlabové a blokové vsakovací příkopy CPD-55 RigoFlor Kč/m g/m 2 ; šířka 4 m; délka 50 m 200 m 2 50, g/m 2 ; šířka 4 m; délka 25 m 100 m 2 50, g/m 2 ; šířka 4 m; délka 10 m 40 m 2 50,00 Hradicí deska Plastová stěna s integrovaným prostupem trubky. Velikost a přípojky podle projektu, pro zabudování do příkopů pro jejich utěsnění na straně odtoku. Hradicí deska tvoří odtokovou bariéru v kaskádovitých příkopech a zabraňuje nekontrolovanému odtoku vody. Umísťuje se bezprostředně před škrticí šachtu RigoLimit nebo ARO MS a zapouští se do stěn a dna výkopu pro uložení potrubí. celková výška 20 cm výška příkopu boční usazení Příkop spodní usazení boční usazení 20 cm šířka potrubního příkopu 20 cm celková šířka Hradicí deska Výroba pro jednotlivé objekty, použijte objednávkový formulář 1 ks Kč/m ,00 MuriPipe připojovací trubka DN 200; délka 1,5 m, bez perforace; vč. dvou profilových těsnicích kroužků 1 ks 690,00 Zařízení na úpravu dešťové vody Vsakování nebo zaústění dešťové vody do povrchových vod vyžaduje v mnoha případech předčištění. FRÄNKISCHE k tomu účelu nabízí podzemní zařízení na úpravu vody, která jsou sladěna podle různých požadavků. Jejich výběr a dimenzování se musí provést odborně podle místně platných ustanovení. K čištění dešťové vody před příkopy nebo k jejímu zaústění do povrchových vod. RigoClean Čisticí šachta se štěrbinovým sítem SediPipe SediSubstrator Sedimentační zařízení se sedimentační trubkou Sedimentační zařízení se sedimentační trubkou a substrátovým stupněm na dotaz Nezávazné doporučené ceny. Skutečné provedení nemusí odpovídat vyobrazení. FRÄNKISCHE Katalog a ceník 1/2015 CZ 73

74 220 LP Informace o DIN Potrubní systémy pro podzemní odvodnění inženýrských staveb Část 1: Trubky, tvarovky a jejich spojky z PVC-U, PP a PE V říjnu roku 2009 vyšla nová přepracovaná DIN Potrubní systémy pro podzemní odvodnění inženýrských staveb Část 1: Trubky, tvarovky a jejich spojky z PVC-U, PP a PE. Nahrazuje staré znění normy Důležité Produkty Strabusil a Strasil jakož i jejich příslušenství vyhovují nadále normě DIN v plném rozsahu. Přesto je v novém znění obsaženo několik změn: n Zavedení tříd tuhosti (tříd SN): Dosud probíhala klasifikace trubek podle kategorií ND a SD. Podle dané hodnoty DN vykazovaly trubky ND třídu SN 2/SN 4 a trubky SD třídu SN 4/SN 8. Nyní se trubky jasně označují a identifikují podle své třídy SN. Všechny trubky Strabusil a Strasil mají minimálně třídu SN4. n Uvádění skutečného vnitřního průměru trubky, např. DN/ID, DN/OD: Drenážní trubky měly dosud jen označení DN. Protože se ve většině případů hodnota DN rovnala vnitřnímu průměru, bylo možno upustit od dalšího označení. Zahrnutím plnostěnných drenážních trubek do normy je zapotřebí používat přesnější označení, neboť v případě těchto trubek DN většinou neodpovídá vnitřnímu průměru. Musí se uvádět skutečný vnitřní průměr. U trubky musí být patrné, zda se v případě DN jedná o hydraulicky účinný vnitřní průměr ID nebo jen o vnější průměr OD. DIN Typ Produkty FRW R1 R2 R3 C1 C2 kruhové, vlnité drenážní trubky sendvičové trubky s hladkou vnitřní stěnou kruhové, plnostěnné drenážní trubky trubky tunelového průřezu s vlnitou vnitřní plochou a s hladkým dnem trubky tunelového průřezu s hladkou vnitřní stěnou StormPipe, AquaFlex, MuriPipe, RailPipe, SickuPipe, Strabusil Strasil DIN / vydání 10/2009 / 01/2001 TP = totally perforated pipe Dřívější vydání VS = celoperforovaná vsakovací trubka 220 = locally perforated pipe TS = částečně perforovaná vsakovací trubka MP = multi purpose pipe MZ = víceúčelová trubka UP = unperforated pipe Třídy zatížení šachtových poklopů Třída Zkušební síla Vhodné pro zabudování/kam A kn Dopravní plochy využívané výhradně chodci a cyklisty a jiné srovnatelné plochy. B 125 D kn 400 kn Chodníky, části komunikace pro chodce a jiné srovnatelné plochy; parkoviště osobních automobilů a parkovací střechy. Vozovky silnic, parkovacích ploch a jiné srovnatelné dopravní plochy (např. dálniční parkoviště). 74 FRÄNKISCHE Katalog a ceník 1/2015 CZ

75 Normy pro odvodňovací produkty ČSN EN 124 DIN 1185 Poklopy a vtokové mříže pro dopravní plochy Předpis pro hospodaření s podzemní vodou pomocí trubkové drenáže; beztrubková drenáž pod půdní meliorací DIN 1187 Drenážní trubky z polyvinylchloridu bez změkčovadla (PVC-U) rozměry, požadavky, zkoušení ČSN EN 1610 ČSN EN DIN 4095 DIN 4261 Provádění stok a kanalizačních přípojek a jejich zkoušení Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Drenáž základů k ochraně staveb projektování a provádění Část 1 Malé čistírny odpadních vod zařízení bez provzdušňování DIN 4262 Potrubní systémy pro podzemní odvodnění inženýrských staveb Část 1: Trubky, tvarovky a jejich spojky z PVC-U, PP a PE ČSN EN Trubkové systémy pro elektrické instalace Zvláštní požadavky na trubkové systémy uložené v zemi ČSN EN (VDE ) Trubkové systémy pro vedení kabelů Zvláštní požadavky na trubkové systémy uložené v zemi (nahrazuje DIN EN ) DIN 8061, příloha 1 Trubky z polyvinylchloridu bez změkčovadla Chemická odolnost trubek a potrubních dílů z PVC-U DIN 8075, příloha 1 Trubky z vysokohustotního polyetylenu (PE) Chemická odolnost trubek a potrubních dílů DIN 8078, příloha 1 Trubky z polypropylénu (PP) Chemická odolnost trubek a potrubních dílů ČSN EN ISO Geotextilie a výrobky podobné geotextiliím Identifikace na staveništi ČSN EN Geotextilie a výrobky podobné geotextiliím ČSN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Část 3: Požadavky na trubky a tvarovky s hladkou a profilovanou vnitřní a vnější plochou a na potrubní systém DIN Trubky a tvarovky z termoplastů s profilovanou vnější stěnou a hladkou vnitřní plochou trubky DIN Část 3 Sportoviště Odvodnění DIN Utěsnění staveb DIN VOB, část C Zemní práce DIN VOB, část C Drenážní práce DIN Drenážní a vsakovací potrubí Všeobecné požadavky SP 7.1 Ustanovení k provádění zkoušek a dohledu pro drenážní desky z EPS RAL-RG 713/2 Podmínky kvality a ustanovení k provádění zkoušek pro ohebné plastové drenážní trubky se zajištěnou kvalitou ATV-DVWK-A 110 Směrnice pro hydraulické dimenzování a doložení výkonnosti kanalizačních stok a potrubí ATV-DVWK-A 127 Směrnice pro statický výpočet odvodňovacích stok a potrubí ATV-DVWK-A 138 Projektování, výstavba a provoz zařízení pro vsakování srážkových vod ATV-DVWK-A 139 Provádění a zkoušení kanalizačních stok a potrubí A515/A535 Návod k pokládce KRV FGSV 539 Směrnice pro zařízení silničních staveb RAS-Ew RiST Wag Směrnice pro stavebně technická opatření na silniční stavbách v jímacích územích ZTVE-StB 94 Dodatečné technické smluvní podmínky a směrnice pro zemní práce v silničním stavitelství ZTVT-StB 86 Dodatečné technické smluvní podmínky a směrnice pro nosné vrstvy v silničním stavitelství ZTVA-StB 97 Dodatečné technické smluvní podmínky a směrnice pro výkopy na dopravních plochách ZTV Ew-StB 91 Dodatečné technické smluvní podmínky a směrnice pro výstavbu odvodňovacích zařízení v silničním stavitelství LB StB By Popis výkonů pro silniční a mostní stavitelství v Bavorsku STLK 110 Katalog standardních výkonů pro silniční a mostní stavitelství; rozsah výkonů pro odvodnění silničních staveb StLB 009 Kniha standardních výkonů pro odvodňovací práce - kanalizaci StLB 010 Kniha standardních výkonů pro drenážní práce TL Geotex E-StB 95 Technické dodací podmínky pro geotextilie a geomřížky pro zemní práce v silničním stavitelství RStO 01 Směrnice pro standardizaci vrchní stavby dopravních ploch NF P Plastové potrubní systémy pro podzemní odvodnění inženýrských staveb Specifikace ÖNORM B 5140 Ohebné drenážní trubky, vlnité, z PVC-U Rozměry, technické dodací podmínky a zkoušky FRÄNKISCHE Katalog a ceník 1/2015 CZ 75

76 Technické hodnoty materiály Fyzikální hodnoty Vlastnost Zkušební metoda Jednotka PVC-U (polyvinylchlorid) Polyolefiny PE (polyetylén) PP (polypropylén) Hustota DIN g/cm 3 1,36 1,40 0,94 0,96 0,91 Napětí na mezi kluzu DIN N/mm Prodloužení při přetržení DIN % E-modul (modul pružnosti) DIN N/mm do 1600 Rázová houževnatost DIN mj/mm 2 bez prasknutí bez prasknutí bez prasknutí Vrubová houževnatost DIN mj/mm 2 4 bez prasknutí bez prasknutí max. teplota použití krátkodobě* C max. teplota použití trvale* C Koeficient délkové roztažnosti* DIN K ,6 0,9 1,3 2,0 1,5 Koeficient tepelné vodivosti DIN W/mK 0,14 0,42 0,23 * snížená pevnost Chemické vlastnosti Protékající látka médium Podíl koncentrace PVC-U (polyvinylchlorid) DIN 8061 příloha 1 PE (polyetylén) DIN 8075 příloha 1 Odpadní plyny obsahující kyselinu solnou, sírovou jakýkoliv Kyselina mravenčí TČ Čpavek, kapalný TČ o + + Čpavek, plynný TČ Anilin TČ + + Benzin B + + o Benzen TČ o o Pivo B + + Borax (tetraborát sodný) NR Kyselina boritá NR Chlorid vápenatý NR Chlor, plynný, suchý TČ o + - Chlorová voda NR o o o Motorová nafta B Hnojivové soli NR Etylenglykol TČ Mastné kyseliny TČ Kyselina fluorovodíková (roztok hydrofluoridu) 40 % Fotografické vývojky B Ovocné šťávy a nápoje B Glycerín (glycerol) TČ Močovina, vodní roztok 33 % Louh draselný (roztok hydroxidu draselného) 60 % Kyselina křemičitá jakýkoliv Kyselina hexafluorokřemičitá 32 % Kuchyňská sůl (chlorid sodný) NR Kyselina uhličitá (oxid uhličitý) NR Kyselina mléčná 90 % Minerální oleje (bez aromátů) B Louh sodný (roztok hydroxidu sodného) 60 % Oleje a tuky, rostlinné a živočišné B Petrolej TČ Kyselina dusičná 25 % + + o Kyselina solná 30 % Kyselina sírová 80 % Slaná voda (mořská voda) B Lůj (oleje a tuky) B Terpentýnový olej TČ + o o Moč B Prací prostředky VR žádné údaje k dispozici + + Voda (odpadní se stopami fenolu/butanolu) B Vodík, plynný TČ Kyselina vinná NR Chlorid zinečnatý NR Síran zinečnatý NR Kyselina citronová NR Polyolefiny PP (polypropylén) DIN 8078 příloha 1 Poznámka: Výše uvedené údaje platí pro 20 C. Pro speciální aplikace je třeba k protékajícím látkám vždy uvést jejich koncentraci (%) a teplotu. + = odolné o = podmíněně odolné = není odolné VR = vodní roztok, podíl 10 % NR = vodní, nasycený roztok TČ = minimálně technicky čisté B = běžné složení 76 FRÄNKISCHE Katalog a ceník 1/2015 CZ

77 Marketingový servis Náš sortiment najdete také na internetu. Navštivte nás tam a získejte informace o našich produktech, akcích a pokynech k pořádání akcí. Podrobné popisy produktů a detailní návody k pokládce jsou samozřejmě k dispozici jako soubory PDF. Projektujte a ušetřete si přitom čas! Pomůcky pro projektování jako jsou CAD výkresy, programy pro výpočty a texty výběrových řízení, které vám významně sníží pracnost při projektování a dimenzování, nabízíme rovněž ke stažení. Kmenová data výrobků Ušetřete si čas a náklady díky racionálnímu sestavení hrubých cen. Zde vám také nabízíme naše aktuální kmenová data výrobků k automatizovanému načtení do vašeho programu k hospodaření se zbožím. Následující formáty jsou kdykoliv k dispozici: n Datanorm 3.0 n Datanorm 4.0 n Pricat 1.2 n soubor aplikace Excel Jedná se o standardizované formáty pro výměnu informací o výrobcích a cenách. Reklamní činnosti Rádi vás podpoříme také při vytváření vašich katalogů, příloh, prospektů, letáků, plakátů, reklamních bannerů atd. a poskytneme vám k tomu obrazový materiál vhodný k tisku. FRÄNKISCHE Katalog a ceník 1/2015 CZ 77

78 Vyřizování objednávek a dodávek Vyřizování objednávek Telefonem Své přímé kontaktní osoby ve výrobním závodě, příp. na místě naleznete na straně 3. Jistě nejpohodlnější způsob objednávání. Vaše výhoda naše okamžitá informace o dodávce. Již při vašem zavolání vám můžeme poskytnout informace ohledně dostupnosti a o přibližné dodací lhůtě. em Obraťte se em přímo na vám známé kontaktní osoby na místě nebo ve výrobním závodě, příp. pohodlně přes internet ( Navíc vás čekají vždy aktuální upoutávky na akce a informace na naší domovské stránce! Faxem nebo poštou Přímá faxová čísla ve výrobním závodě, příp. na místní prodejce naleznete na straně 3. Faxem můžete zaslat svoji objednávku 24 hodin denně. Vyřizování dodávek Podle dostupnosti zboží se snažíme vždy o krátké dodací lhůty! Plný kamion Dodávka se zpravidla uskuteční za 2 4 pracovní dny Půl-kamion Dodávka se zpravidla uskuteční za 3 5 pracovních dnů Důležité upozornění: Všeobecné pokyny pro používání našich produktů a systémů: Pokud informujeme ohledně aplikace a montáže produktů a systémů z našich prodejních podkladů, příp. poskytujeme nějaké posouzení, tak se to děje výhradně na základě těch informací, které nám byly sděleny k vypracování tohoto posouzení. Neručíme za následky vzniklé tím, že jsme žádné informace neobdrželi. Pokud by nastaly změny původní situace nebo nové montážní situace nebo se uplatní nové technologie pokládky, je třeba je odsouhlasit se společností FRÄNKISCHE, neboť tyto podmínky či technologie mohou mít za následek změnu v posuzování celé situace a změnu v návrhu produktů. Nezávisle na tom si musí vhodnost produktů a systémů z námi vydaných podkladů pro daný účel použití ověřit sám zákazník. Dále nepřijímáme žádnou záruku za systémové vlastnosti a funkci zařízení při použití cizích produktů nebo cizích dílů příslušenství ve spojení se systémy společnosti FRÄNKISCHE. Záruka bude převzata jen při použití originálních produktů FRÄNKISCHE. Pro použití mimo území Německa je třeba navíc dbát místně specifických norem a předpisů. Nezávazné doporučené ceny Všechny ceny se rozumí v CZK bez daně z přidané hodnoty. Vydáním tohoto ceníku ztrácí platnost předchozí verze. Individuální objednávky na dotaz. Platí naše Všeobecné dodací podmínky včetně prosté a rozšířené výhrady vlastnictví, které vám na přání zašleme, nebo které si můžete prohlédnout nebo stáhnout v sekci Download naší internetové nabídky na adrese 78 FRÄNKISCHE Katalog a ceník 1/2015 CZ

79 transport akumulace odvádění čištění Čištění dešťové vody bez kompromisů pomocí SediPipe / SediSubstrator S vědomím přibývajících výzev na téma čištění dešťové vody vám nabízíme zařízení, která sdružují udržitelnost, hospodárnost a komfort pro provozovatele do jednoho optimálního řešení. Díky všeobecnému stavebnímu povolení a intervalu údržby v délce 4 roků je zaručena absolutní bezpečnost! 4 ÚKOLY 1 ŘEŠENÍ DEŠŤOVÁ VODA JE NAŠÍ KOMPETENCÍ
