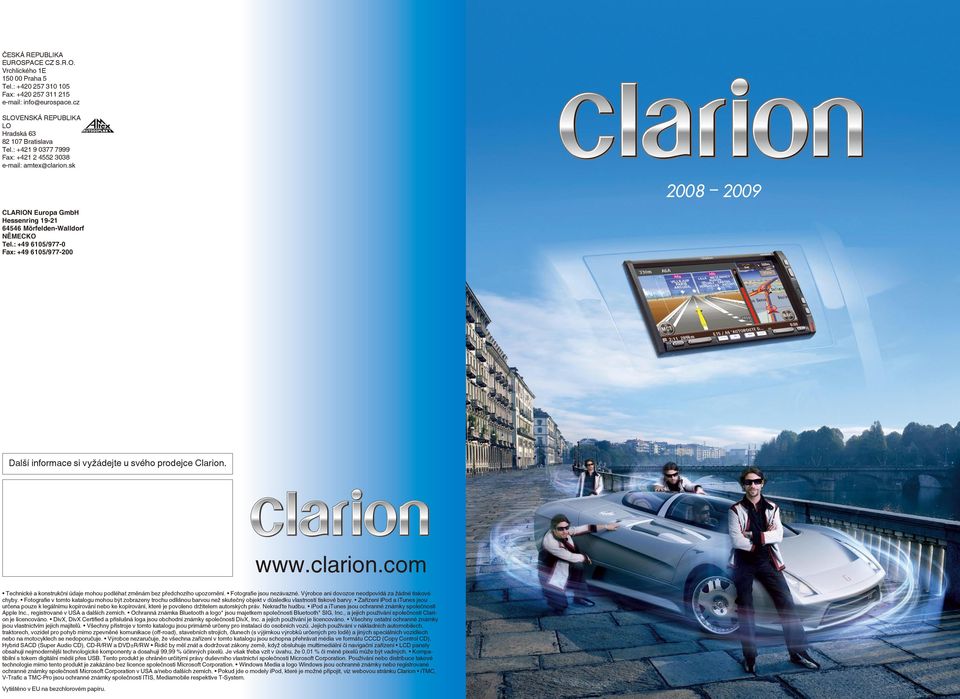

1 ČESKÁ REPUBLIKA EUROSPACE CZ S.R.O. Vrchlického 1E Praha 5 Tel.: Fax: info@eurospace.cz SLOVENSKÁ REPUBLIKA LO Hradská Bratislava Tel.: Fax: amtex@clarion.sk CLARION Europa GmbH Hessenring Mörfelden-Walldorf NĚMECKO Tel.: /977-0 Fax: / Další informace si vyžádejte u svého prodejce Clarion. Technické a konstrukční údaje mohou podléhat změnám bez předchozího upozornění. Fotografie jsou nezávazné. Výrobce ani dovozce neodpovídá za žádné tiskové chyby. Fotografie v tomto katalogu mohou být zobrazeny trochu odlišnou barvou než skutečný objekt v důsledku vlastností tiskové barvy. Zařízení ipod a itunes jsou určena pouze k legálnímu kopírování nebo ke kopírování, které je povoleno držitelem autorských práv. Nekraďte hudbu. ipod a itunes jsou ochranné známky společnosti Apple Inc., registrované v USA a dalších zemích. Ochranná známka Bluetooth a logo* jsou majetkem společnosti Bluetooth* SIG, Inc., a jejich používání společností Clarion je licencováno. DivX, DivX Certified a příslušná loga jsou obchodní známky společnosti DivX, Inc. a jejich používání je licencováno. Všechny ostatní ochranné známky jsou vlastnictvím jejich majitelů. Všechny přístroje v tomto katalogu jsou primárně určeny pro instalaci do osobních vozů. Jejich používání v nákladních automobilech, traktorech, vozidel pro pohyb mimo zpevněné komunikace (off-road), stavebních strojích, člunech (s výjimkou výrobků určených pro lodě) a jiných speciálních vozidlech nebo na motocyklech se nedoporučuje. Výrobce nezaručuje, že všechna zařízení v tomto katalogu jsou schopna přehrávat média ve formátu CCCD (Copy Control CD), Hybrid SACD (Super Audio CD), CD-R/RW a DVD±R/RW Řidič by měl znát a dodržovat zákony země, když obsluhuje multimediální či navigační zařízení LCD panely obsahují nejmodernější technologické komponenty a dosahují 99,99 % účinných pixelů. Je však třeba vzít v úvahu, že 0,01 % či méně pixelů může být vadných. Kompatibilní s tokem digitální médií přes USB. Tento produkt je chráněn určitými právy duševního vlastnictví společnosti Microsoft Corporation. Používání nebo distribuce takové technologie mimo tento produkt je zakázáno bez licence společnosti Microsoft Corporation. Windows Media a logo Windows jsou ochranné známky nebo registrované ochranné známky společnosti Microsoft Corporation v USA a/nebo dalších zemích. Pokud jde o modely ipod, které je možné připojit, viz webovou stránku Clarion itmc, V-Trafic a TMC-Pro jsou ochranné známky společností ITIS, Mediamobile respektive T-System. Vytištěno v EU na bezchlorovém papíru.

2 Mobilní zařízení Mobilní navigační, komunikační a zábavní systémy Splnění snu Rozhraní Clarion H.M.I. je snem a zároveň i realitou. Snem v tom smyslu, že je to ideál, o který budeme vždy usilovat. A realitou proto, že rozhraní se již v našich produktech v té nejmodernější verzi používá. Spojuje lidi s hudbou a informacemi v mobilních prostředích. Futuristická technologie pro lidi žijící v reálném světě. To je koncepce Clarion H.M.I. MAP780 / 680 PŘENOSNÁ NAVIGACE OBECNÉ: 4,3 barevný širokoúhlý LCD displej s dotykovým m Antireflexní povrch pro ochranu proti slunečnímu světlu Vestavěný RDS-TMC tuner pro příjem dopravních informací Vestavěné rozhraní Bluetooth pro mobilního telefonu bez použití rukou a Audio Streaming (A2DP) GPS modul SiRF III s 20kanálovým přijímačem Procesor 400 MHz Paměť typu flash: 2 GB (MAP780)/1 GB (MAP680) Zásuvka pro kartu SD/MMC s kapacitou až 4 GB Dobíjecí Li-Ion baterie OBSAH BALENÍ: Síťový adaptér, autonabíječka, kabel USB, antivibrační montážní sada, anténa TMC, pero, záložní DVD, Příručka pro rychlé spuštění KOMPAKTNÍ VELIKOST: 132 (š) 90,5 (v) 22 (h) mm NAVIGACE Silnice, křižovatky a mosty s vyvýšeními Ilustrace mostu se stínem Informace o jízdních pruzích 3D budovy 3D památka Topografický pohled HLAVNÍ RYSY*: 3D budovy, 3D pamětihodnosti, Modelování terénu v 3D Informace o jízdních pruzích Převod textu na řeč Informace o omezení rychlosti Kompatibilní se zadními kamerami pro bezpečné couvání Interaktivní dvojrozměrné a trojrozměrné zobrazení map Smart zoom Vedení trasy před hranice Bohatá databáze POI Mimořádně rychlý výpočet trasy a opětný výpočet ZÁBAVA Přehrávač filmů Přehrávač hudby Digitální fotoalbum Modelování terénu v 3D Převod textu na řeč O krok dále k jisté a bezpečné jízdě. Zatímco se na obrazovce zobrazují ulice, hlasové navádění vám sděluje jejich skutečné názvy. Systém je také schopen sdělit vám, kterým směrem se vydat. Je to tedy úplně stejné, jak by to dělal váš spolujezdec! Například při cestě po Paříži, byste slyšeli Po 100 m odbočte vlevo na rue Washington Užívejte si přenosné kino, ať budete kdekoli, s oblíbeným formátem pomocí karet MMC nebo SD až do 4 GB. KOMUNIKACE V rychlosti přeměňte svůj navigační systém MAP na šikovnou dotykovou obrazovku přehrávače hudby, který je kompatibilní s MP3/WMA. Vytvořte si vlastní fotoalbum a podělte se o ně s přáteli, ať jdete kamkoli. Užívejte si hudbu a obrázky díky zásuvce pro paměťovou kartu SD a rozhraní USB. Bluetooth Vestavěná pokročilá funkce Bluetooth vám umožní zažít a plně si uvědomit, co to znamená bez přerušení. Jezdit bezpečně ještě neznamená, že musíte omezit účinnou komunikaci. Ovládání telefonního seznamu Vyskakovací upozornění při příchozí SMS Audio Streaming (A2DP) Ovládání médií pomocí profilu AVRCP (Audio Video Remote Control Profile) TMC Díky vestavěnému přijímači TMC můžete dostávat aktuální informace o dopravě. Jednotky MAP780/ MAP680 mohou přijímat bezplatné dopravní informace (TMC). Vždy, když se vysílají nové informace, jste informováni i vy. MAPOVÉ POKRYTÍ A JAZYKY MAP780 s vestavěnou 2 GB pamětí typu flash a mapovým pokrytím 43 zemí Západní a Východní Evropy. Albánie, Andorra, Belgie, Bělorusko, Bosna a Hercegovina, Bulharsko, Černá Hora, Česká republika, Dánsko, Estonsko, Finsko, Francie, Gibraltar, Chorvatsko, Irsko, Itálie, Lichtenštejnsko, Litva, Lotyšsko, Lucembursko, Maďarsko, Makedonie, Moldavsko, Monako, Německo, Nizozemsko, Norsko, Polsko, Portugalsko, Rakousko, Rumunsko, Řecko, San Marino, Slovensko, Slovinsko, Srbsko, Španělsko, Švédsko, Švýcarsko, Turecko, Ukrajina, Vatikán, Velká Británie MAP680 s vestavěnou 1 GB pamětí typu flash a regionálním mapovým pokrytím MAP680DEU MAP680FRA MAP680UKI MAP680EEU (používá mapová data Tele-Atlas a místní poskytovatele map pro podrobnější pokrytí) ITALDESIGN-GIUGIARO VAD.HO, koncept vozu s rozhraním Clarion H.M.I., vytvořený v Itálii ve studiu GIUGIARO, jedné z celosvětově špičkových firem v oboru průmyslového designu. Jay Kay (Jamiroquai) Jay Kay, vokalista světově známé jazz funkové skupiny Jamiroquai. Lichtenštejnsko, Německo, Rakousko, Švýcarsko Belgie, Francie, Lucembursko, Monako, Nizozemsko Modely s regionálním mapovým pokrytím také zahrnují síť hlavních tras v Západní a Východní Evropě. Irsko, Velká Británie Bosna a Hercegovina, Bulharsko, Černá Hora, Česká republika, Estonsko, Chorvatsko, Litva, Lotyšsko, Maďarsko, Polsko, Rumunsko, Řecko, Slovensko, Slovinsko, Srbsko, Turecko, Ukrajina * Jazyky programu navigace (32 jazyků): anglický (UK / US / AU), arabský, bulharský, český, dánský, estonský, finský, francouzský, hebrejský, holandský (BE / NL), chorvatský, italský, katalánský, litevský, lotyšský, maďarský, malajský, německý, norský, polský, portugalský, rumunský, ruský, řecký, srbský, slovenský, slovinský, španělský, švédský, thajský, turecký, ukrajinský. * Hlasové navádění navigace a texty na obrazovce (27 jazyků): anglický (UK / US / AU), arabský, bulharský, český, čínský (mandarínský), dánský, finský, francouzský, hebrejský, holandský, chorvatský, italský, katalánský, maďarský, německý, norský, polský, portugalský, rumunský, ruský, řecký, slovenský, španělský, švédský, turecký, ukrajinský, vlámský. * Hlasové navádění s převodem textu na řeč (11 jazyků): anglický (UK / US), francouzský, holandský, katalánský, německý, portugalský, polský, řecký, španělský, švédský. * Mějte prosím na paměti, že používání připravených systémů varování před kontrolami rychlosti může být v některých zemích nezákonné nebo zakázané. Vaše mobilní navigace může být považována za systém varování před kontrolami rychlosti, jestliže obsahuje údaje o umístění radarů. * Systémové nabídky a nabídky nastavení jsou k dispozici pouze v 18 jazycích. * 3D budovy, 3D pamětihodnosti, 3D modelování a informace o jízdních pruzích nejsou k dispozici všude. 03

3 Multimédia Spojení špičkového videa a zvuku a výkonné navigace otevírá dveře motorismu příští generace Vrcholná forma technologie a života Clarion přichází s m multimédií příští generace Sofistikovaný vzhled a funkčnost, která vám urychlí obsluhu mobilních zařízení MAX983HD NAVIGACE S PEVNÝM DISKEM A MULTIMEDIÁLNÍ DVD STANICE S OVLÁDÁNÍM 7 DOTYKOVOU OBRAZOVKOU OBECNÉ: Elektricky poháněný ovládací panel s 7 QVGA TFT barevným LCD monitorem Ovládání pomocí dotykové obrazovky Procesor 400 MHz Pevný disk 40 GB 1 vstup AUX AV Funkce 2-Zone entertainment Mikrofon pro rozpoznávání hlasu Pomocí sběrnice CeNET lze ovládat: adaptér TV tuneru a rozhraní Bluetooth BLT583 Kompatibilní s DVD±R/DVD±RW/CD-R/RW Kompatibilní s MP3 a WMA 18 FM, 6 MW/LW předvoleb RDS-EON tuner s proměnnou šířkou pásma 24bitový D/A převodník Zásuvka pro kartu SD pro přehrávání souborů MP3/WMA a instalaci dat pomocí Clarion NAVI manager a aplikace na PC Vestavěný Music Catcher se službou rozeznávání hudby Gracenote 3pásmový parametrický ekvalizér Dynamické zvýraznění basů MAGNA BASS EX Zesilovač MOS-FET 4 53 W Možnost připojení OEM dálkového na volantu Přímé připojení a zařízení ipod Vstup pro CCD kameru NAVIGACE: Vyobrazení údajů na dálničních ukazatelích u křižovatek ve vysokém rozlišení a s režimem rozdělení obrazovky 3D nabídka: seznam oblíbených a často používaných položek uživatele Několik režimů výpočtu trasy Vyhledávání podle PSČ a přesné polohy Dopravní informace ve vyskakovacím okně (podpora placené služby TMC) Informace o omezení rychlosti Kompatibilní se zadními kamerami pro bezpečné couvání Kompatibilní s více POI MAX688RBT 2-DIN MULTIMEDIÁLNÍ STANICE DVD S OVLÁDÁNÍM 7 DOTYKOVOU OBRAZOVKOU, USB A VESTAVĚNÝM BLUETOOTH * VRX888RBT/MAX688RBT je kompatibilní s MP3/WMA/AAC/DivX na médiích DVD±R/DVD±RW/CD-R/RW. Max. kapacita: 999 skladeb (255 složek s max. 255 skladbami ve složce). * VRX888RBT/MAX688RBT je kompatibilní s MP3/WMA/AAC na USB. Max. kapacita: skladeb (512 složek s max. 255 skladbami v jedné složce). * V jednotkách kompatibilních s ipod Video nelze přehrávat smíšené playlisty hudebních a filmových souborů. * MAX983HD je kompatibilní s MP3/WMA na médiích DVD±R/DVD±RW/CD-R/RW. Max. kapacita: 512 skladeb (255 složek s max. 255 skladbami ve složce. Používání připravených systémů varování před kontrolami rychlosti může být v některých zemích nezákonné nebo zakázané. * Chcete-li zjistit, které modely ipod je možné připojit, viz prosím webovou stránku Clarion. * V jednotkách kompatibilních s ipod Video nelze přehrávat smíšené playlisty hudebních a filmových souborů. Změna zobrazení mapy a rozdělené obrazovky Zabudovaný RDS-TMC tuner RDS-TMC tuner je součástí zařízení. Poskytuje včasné dopravní informace shromážděné místní policií a různými úřady a distribuované kanálem dopravních zpráv. Podrobnější informace o možnostech instalace najdete v části věnované programu CIP (Instalační program Clarion) na straně 11. VRX888RBT MULTIMEDIÁLNÍ STANICE DVD S OVLÁDÁNÍM 7 DOTYKOVOU OBRAZOVKOU, USB A VESTAVĚNÝM BLUETOOTH Kompatibilní s DVD-Video/DVD±R/DVD±RW/CD-DA/CD-R/RW Kompatibilní s MP3/WMA/AAC Výrobek s oficiálním označením DivX Certified Přehrává všechny verze DivX videa (včetně DivX 6) pomocí standardního přehrávání mediálních souborů DivX 18 předvoleb FM, 6 MW/LW RDS-EON DSP Konektor USB na zadní straně Přehrávání WMDRM 10 prostřednictvím podporovaného zařízení MTP (USB na zadní straně) Elektricky poháněný 7 QVGA barevný LCD monitor (VRX888RBT) Elektricky poháněný sklopný ovládací panel se 7-palcovým QVGA barevným LCD monitorem (MAX688RBT) Vestavěný rozhraní Bluetooth pro mobilního telefonu bez použití rukou (HFP & OPP) a Audio Streaming (A2DP & AVRCP) Přímé zařízení ipod přes USB 3pásmový parametrický ekvalizér Dynamické rozšíření basů MAGNA BASS EX Ovládání CeNET navigace s pevným diskem (NAX983HD) Vestavěné LPF/HPF Ovládání hlasitosti subwooferu 24bitový D/A převodník 6kanálový výstup audio předzesilovače Funkce 2-Zone entertainment 1 vstup AUX AV Zesilovač 4 50 W MOS-FET Možnost připojení OEM dálkového na volantu Naváděcí obrazovka Režim zobrazení lze zvolit jako dvojrozměrný, trojrozměrný pro lepší orientaci, nebo jako rozdělené zobrazení 2D + 2D nebo 2D + 3D. Inteligentní nápověda využívá zobrazení polohy vozidla na pomocném displeji prostřednictvím vyobrazení a znaků. Obrazovka automatického přiblížení křižovatek vás provede kříženími, kruhovými objezdy a křižovatkami, kde se člověk snadno ztratí. Vyobrazení křižovatky používá trojrozměrné zobrazení s jasným označením směrů a názvů, kam máte jet. Kromě toho vás seznam odbočení a režim od odbočky k odbočce plynule provedou celou cestou až do cíle. mikrofon Ovládání navigace pomocí NAX983HD Music Catcher: Rychlé nahrávání a velká kapacita paměti Aktuální databáze s obrovským množstvím údajů, pokrývající 33 zemí Evropy, integrovaná s rychlým procesorem. Snadno čitelné trojrozměrné nabídky v kombinaci s přehlednými ikonami a intuitivním m pro snadné používání. Chytrá navigace, podporující pohodlí a zvyšující bezpečnost jízdy. Funkce Music Catcher umožňuje posluchačům ukládat oblíbené skladby a alba na vestavěný pevný disk. Můžete si vytvořit vlastní oblíbenou kolekci hudby a užívat si přehrávání skladeb z pevného disku. Rychlost ripování: Maximálně osminásobný záznam/kapacita záznamu: max skladeb/formát ripování: Atrac vysoká kvalita 3/132 kb/s Špičkové funkce a použitelnost vedou řidiče s jistotou k cíli Zaregistrujte si až 16 ikon pro každý ze tří otáčících se kruhů. Tato nová stylová trojrozměrná nabídka obsahuje druhy kruhů nabídky Oblíbené položky, Časté položky a Nedávné album. Vyvolejte si obsah, který chcete, nebo umístění z kruhů nabídky plujících v grafickém trojrozměrném prostoru. Klepnutím na ikonu kamery přejděte na základní obrazovku (obrazovka přehledu). Časté položky Automaticky se zde zaregistrují místa, která často navštěvujete. 04 Upravte nabídku Oblíbené položky tak, že přetáhnete a pustíte místa, která možná navštívíte znovu, z míst automaticky registrovaných v historii. NAX983HD Tento vzhled je originální výtvor pro Clarion, vytvořený v Giugiaro Design (Itálie). Chcete-li zlepšit vzhled vaší navigace s pevným diskem, můžete si stáhnout soubory s dalšími vzhledy z webu NAVIGAČNÍ SYSTÉM S PEVNÝM DISKEM SE SÍTÍ CeNET Obsahuje mapové údaje <33 zemí> ZÁPADNÍ EVROPA: Andorra, Belgie, Dánsko, Finsko, Francie, Irsko, Itálie, Lichtenštejnsko, Lucembursko, Monako, Německo, Nizozemsko, Norsko, Portugalsko, Rakousko, San Marino, Španělsko, Švédsko, Švýcarsko, Vatikán, Velká Británie VÝCHODNÍ EVROPA: Bulharsko, Česká republika, Estonsko, Chorvatsko, Litva, Lotyšsko, Maďarsko, Polsko, Rumunsko, DK Slovensko, Slovinsko, Řecko, IE ROZPOZNÁVÁNÍ HLASU A PŘEVOD GB NL TEXTU NA ŘEČ: anglicky, francouzsky, BE holandsky, italsky, německy, španělsky LU HLASOVÉ NAVÁDĚNÍ A TEXT NA OBRAZOVCE: anglicky, dánsky, franfr CH couzsky, holandsky, italsky, německy, portugalsky, španělsky, švédsky, AD PT ES MC FI NO SE EE LV LT IT CZ AT LI SI SK HU HR RO BG SM VA Anténa GPS a mikrofon, které se snadno instalují, dále přispívají k flexibilitě a bezpečnosti. PL DE Přímé zařízení ipod přes USB Pro připojení svého ipodu do zdrojové jednotky Clarion již nepotřebujete nákladný adaptér nebo propojovací kabel. Jednoduše připojte kabel USB dodávaný s ipodem do vstupu USB na zadní straně, což vám umožní jednak dobíjet baterie, ale také plně ovládat ipod.* Do konektoru USB na zadní straně je možné připojit nejen ipod, ale také mnoho jiných mobilních paměťových zařízení obsahujících maximálně hudebních souborů (512 složek maximálně s 255 soubory v každé složce). * Pro připojení svého ipodu prosím použijte kabel USB dodávaný s ipodem. * Volitelný kabel CCA723 je potřeba pro přehrávání videa. * Chcete-li zjistit, které modely ipod je možné připojit, viz prosím webovou stránku Clarion. Ikony a vzory pozadí lze přizpůsobit, aby odpovídaly vašemu vkusu a image vašeho vozu. Oblíbené položky Nedávné album Díky technology Bluetooth společnosti Clarion můžete mluvit bez použití rukou pomocí audiosystému vašeho vozu a mobilního telefonu kompatibilního s Bluetooth. Pokud je váš mobilní telefon (nebo jiné zvukové zařízení) kompatibilní s audio profily Bluetooth (A2DP nebo AVRCP), můžete bezdrátově posílat hudbu uloženou na telefonu nebo jiném zvukovém zařízení do audiosystému vašeho vozu. Měnitelný vzhled Klepnutím na ikonu na obrazovce nabídky zobrazíte obrazovku s kruhem nabídky. Upravte si a zaregistrujte umístění z nabídky Časté položky. Automaticky se zde zaregistrují skladby, které jste nedávno poslouchali. Komunikace bez použití rukou a bezdrátové přehrávání hudby díky technologii Bluetooth GR OBSAH BALENÍ Anténa GPS Mapové údaje Q NAVTEQ na pevném disku (pro 33 zemí) Mikrofon pro rozpoznávání hlasu Kabel CeNET a kabel RGB Anténa TMC Rozměry: 205 (š) 29 (v) 160 (h) mm OBECNÉ: Skrytá navigace s pevným diskem Pevný disk 40 GB 12kanálový přijímač GPS Vestavěný gyroskopický senzor a RDS-TMC tuner pro příjem dopravních informací Vstup pro rychlostní impulsy vozidla Rozhraní USB pro zálohování uživatelských dat a změnu tapet plochy NAVIGACE: Vyobrazení údajů na dálničních ukazatelích u křižovatek ve vysokém rozlišení a s režimem rozdělení obrazovky 3D nabídka: seznam oblíbených a často používaných položek uživatele Několik režimů výpočtu trasy Vyhledávání podle PSČ a přesné polohy Dopravní informace ve vyskakovacím okně (podpora placené služby TMC) Informace o omezení rychlosti Kompatibilní se zadními kamerami pro bezpečné couvání Kompatibilní s více POI MAX688RBT VRX888RBT MAX678RVD VRX878RVD MAX668RVD VRX868RVD VRX588RUSB VRX388RUSB VRX578RUSB NAX983HD NAX973HD NAX963HD 05

4 Multimédia Mobilní multimédia s funkcemi, které stanovují trendy Zábava a konektivita, jaké nemají obdoby Stropní zařízení Univerzální tenký profil Přehrávání MPEG 1/2/4, MP3 a WMA Nastavitelné režimy zobrazení: široký/normální Infračervené dálkové se zobrazením na obrazovce 2 audio/video vstupy pro externí zařízení 1 audio/video výstup pro aplikace s více monitory Vestavěné stropní světlo VRX388RUSB MULTIMEDIÁLNÍ STANICE DVD S 3,5 MONITOREM VRX588RUSB MULTIMEDIÁLNÍ STANICE DVD S OVLÁDÁNÍM 7 DOTYKOVOU OBRAZOVKOU Multimediální stanice Clarion ví, co je konektivita, a proto vyrábí VRX588RUSB a VRX388RUSB. Tyto jednotky jsou vybaveny konektorem USB, který zajišťuje snadný přístup k vaší hudební sbírce, kompatibilitu Bluetooth prostřednictvím BLT373, vstup pro připojení OEM dálkového na volantu a vstup pro zadní kameru. K tomu ještě můžeme přidat dekódování souborů formátu MP3/WMA a itunes AAC, audio a video konektivitu se zařízením ipod a funkci 2-Zone entertainment. Clarion nabízí vše, nač jste kdy pomysleli. Zadní kamera Kompatibilní s Bluetooth BLT373 2-Zone Videokamera (AUX) Multimediální stanice VRX588RUSB VRX388RUSB FM/MW/LW ipod audio a video USB MP3/WMA/ AAC Zesilovač DVD/CD MP3/WMA/DivX MPEG4/JPEG Kompatibilní s DVD±R/DVD±RW Kompatibilní s CD-R/RW ready Kompatibilní s MP3 a WMA a itunes AAC (pouze USB) Výrobek s oficiálním označením DivX Přehrává všechny verze DivX videa (včetně DivX 6) pomocí standardního přehrávání mediálních souborů DivX Konektor USB na zadní straně 18 FM/12 MW/LW předvoleb Přímé připojení a zařízení ipod (volitelný kabel CCA691) Paměť odolná proti otřesům 24bitový D/A převodník Ovládání hlasitosti subwooferu Funkce 2-Zone entertainment Z-Enhancer Plus 2pásmový parametrický ekvalizér Dynamické rozšíření basů MAGNA BASS EX Vestavěná horní a dolní propust Vestavěné vypínání zesilovače Zesilovač MOS-FET 4 50 W Elektricky ovládaný 7 TFT barevný LCD monitor (VRX588RUSB) Elektricky ovládaný sklopný ovládací panel se 3,5-palcovým TFT barevným LCD monitorem (VRX388RUSB) Ovládání dotykovým panelem (VRX588RUSB) Nastavitelný jas displeje Ztlumení při telefonování 1 vstup AUX AV 6kanálový výstup audio předzesilovače Kompatibilní s AUX přijímačem/vysílačem Bluetooth pro audio/mobilní telefon BLT373 Možnost připojení OEM dálkového na volantu Vstup pro CCD kameru prostřednictvím linkového vstupu video s připojením zpátečky OHM1588VD 15,4 STROPNÍ MONITOR S MECHANIKOU DVD Zařízení do opěrky hlavy OHM1088VD 10,2 STROPNÍ MONITOR S MECHANIKOU DVD OHM888VD 8 STROPNÍ MONITOR S MECHANIKOU DVD Podrobnější informace o možnostech instalace najdete v části věnované programu CIP (Instalační program Clarion) na straně 11. VMA773 7 /16:9 SAMOSTATNÝ MONITOR/MONITOR DO OPĚRKY HLAVY VMA /16:9 SAMOSTATNÝ MONITOR/MONITOR DO OPĚRKY HLAVY Přehrávání audio a video pomocí ipodu V oblasti přenosných zařízení pro přehrávání médií způsobil ipod revoluci. Proto společnost Clarion vynakládá velké úsilí pro integraci technologií ipod. Nabízí jak zvuku ipodu, tak přehrávání videa v ipodu. * Je nutný propojovací kabel CCA691 pro ipod pro přehrávání hudby a videa. * Chcete-li zjistit, které modely ipod je možné připojit, viz prosím webovou stránku Clarion. Funkce 2-Zone entertainment Díky funkci 2-Zone se může bavit každý: poslouchejte svou oblíbenou rozhlasovou stanici, zatímco cestující na zadních sedadlech si vychutnávají film na DVD prostřednictvím některého z vynikajících produktů společnosti Clarion pro zábavu na zadních sedadlech. Konektor USB na zadní straně Zapojte klíč USB do jednotky VRX588RUSB nebo VRX388RUSB a získejte přístup až ke skladeb v souborech MP3, WMA nebo AAC z itunes. Maximální podporovaný počet složek je 255. Horní a dolní propust Je možné si nastavit kmitočtový rozsah audio signálu, který vstupuje do každého kanálu, aby co nejlépe odpovídal akustickým vlastnostem subwooferu a předních a zadních reproduktorů. Vestavěný 24bitový D/A převodník Clarion znovu vytváří přirozené nuance a vyjádření ztracená při procesu reprodukce zvuku. Možnost přehrávání DVD±R/DVD±RW Obě jednotky jsou kompatibilní s formáty MP3/WMA/ DivX na DVD±R/DVD±RW. Chcete-li si užívat stovky hodin oblíbené hudby, můžete si na DVD vypálit až 3000 skladeb rozdělených do 255 složek. DivX Obě multimediální stanice Clarion umožňují přehrávání souborů DivX. Z DivX se na celém světě stal nejpopulárnější formát pro kompresi videa, který vám umožňuje brát videa kamkoli a kdykoli si přejete. Ultrakompaktní obal pro snadnou instalaci do opěrky hlavy (192,7 (š) 133,5 (v) 32,5 (h) mm) Rozměry: 177,8 (š) 118,5 (v) 27,5 (h) mm Příslušenství VA700 AKTIVNÍ ROZBOČOVAČ VIDEO SIGNÁLU 1 kompozitní video vstup 7 tlumených kompozitních video výstupů (75 ohmů) Stabilní video signál až pro 7 LCD monitorů TTX752/TTX7503z ANALOGOVÝ TV TUNER SE SÍTÍ CeNET TTX752 pro PAL, TTX7503z pro PAL/SECAM Ovládání sítí CeNET Tuner s výběrovým příjmem A/V vstup s volitelným kabelem CCA389 1 vstup pro kameru 2 video výstupy Rozměry: 178 (š) 100 (h) 25 (v) mm (TTX752) 2 A/V vstupy (linkový výstup z kabelové redukce a vstup pro miniaturní konektor na předním panelu) Dvoukanálový infračervený vysílač zvukového výstupu pro WH253H Součástí balení je konzola pro montáž do opěrky hlavy Výstup pro sluchátka s miniaturním konektorem WH143H INFRAČERVENÁ BEZDRÁTOVÁ SLUCHÁTKA (1 KS) Ultrakompaktní obal pro snadnou instalaci do opěrky hlavy (160,8 (š) 111,8 (v) 32,5 (h) mm) Rozměry: 150 (š) 101 (v) 27 (h) mm WH253H DVOUKANÁLOVÁ INFRAČERVENÁ BEZDRÁTOVÁ SLUCHÁTKA (1 KS) WH143H: Jedna sluchátka pro použití s VMA773 / VMA573. Vhodná pro děti i dospělé. Funkce automatického vypnutí, není-li přijat signál po dobu 30 s. WH253H: Dvoukanálová infračervená bezdrátová sluchátka (jedna). Určena k použití se dvěma jednotkami VMA773 nebo VMA573. Vhodná pro děti i dospělé. Funkce automatického vypnutí

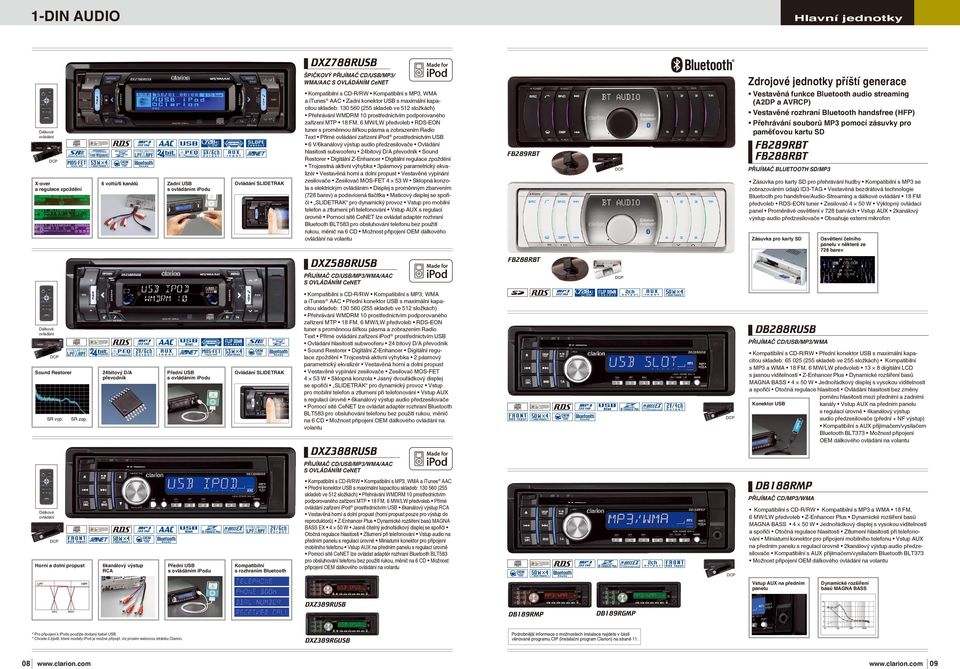

5 1-DIN AUDIO Hlavní jednotky DXZ788RUSB ŠPIČKOVÝ PŘIJÍMAČ CD/USB/MP3/ WMA/AAC S OVLÁDÁNÍM CeNET X-over a regulace zpoždění 6 voltů/6 kanálů Zadní USB s m ipodu Ovládání SLIDETRAK Kompatibilní s CD-R/RW Kompatibilní s MP3, WMA a itunes AAC Zadní konektor USB s maximální kapacitou skladeb: (255 skladeb ve 512 složkách) Přehrávání WMDRM 10 prostřednictvím podporovaného zařízení MTP 18 FM, 6 MW/LW předvoleb RDS-EON tuner s proměnnou šířkou pásma a zobrazením Radio Text Přímé zařízení ipod prostřednictvím USB 6 V/6kanálový výstup audio předzesilovače Ovládání hlasitosti subwooferu 24bitový D/A převodník Sound Restorer Digitální Z-Enhancer Digitální regulace zpoždění Trojcestná aktivní výhybka 3pásmový parametrický ekvalizér Vestavěná horní a dolní propust Vestavěné vypínání zesilovače Zesilovač MOS-FET 4 53 W Sklopná konzola s elektrickým m Displej s proměnným zbarvením (728 barev) a podsvícená tlačítka Maticový displej se spořiči SLIDETRAK pro dynamický provoz Vstup pro mobilní telefon a ztlumení při telefonování Vstup AUX s regulací úrovně Pomocí sítě CeNET lze ovládat adaptér rozhraní Bluetooth BLT583 pro obsluhování telefonu bez použití rukou, měnič na 6 CD Možnost připojení OEM dálkového na volantu DXZ588RUSB Zdrojové jednotky příští generace Vestavěná funkce Bluetooth audio streaming (A2DP a AVRCP) Vestavěné rozhraní Bluetooth handsfree (HFP) Přehrávání souborů MP3 pomocí zásuvky pro paměťovou kartu SD Sound Restorer SR vyp. 24bitový D/A převodník Přední USB s m ipodu Ovládání SLIDETRAK SR zap. PŘIJÍMAČ BLUETOOTH SD/MP3 Zásuvka pro karty SD pro přehrávání hudby Kompatibilní s MP3 se zobrazováním údajů ID3-TAG Vestavěná bezdrátová technologie Bluetooth pro handsfree/audio-streaming a dálkové 18 FM předvoleb RDS-EON tuner Zesilovač 4 50 W Výklopný ovládací panel Proměnlivé osvětlení v 728 barvách Vstup AUX 2kanálový výstup audio předzesilovače Obsahuje externí mikrofon Zásuvka pro karty SD Osvětlení čelního panelu v některé ze 728 barev FB288RBT PŘIJÍMAČ CD/USB/MP3/WMA/AAC S OVLÁDÁNÍM CeNET FB289RBT FB288RBT FB289RBT Kompatibilní s CD-R/RW Kompatibilní s MP3, WMA a itunes AAC Přední konektor USB s maximální kapacitou skladeb: (255 skladeb ve 512 složkách) Přehrávání WMDRM 10 prostřednictvím podporovaného zařízení MTP 18 FM, 6 MW/LW předvoleb RDS-EON tuner s proměnnou šířkou pásma a zobrazením Radio Text Přímé zařízení ipod prostřednictvím USB Ovládání hlasitosti subwooferu 24 bitový D/A převodník Sound Restorer Digitální Z-Enhancer Digitální regulace zpoždění Trojcestná aktivní výhybka 2 pásmový parametrický ekvalizér Vestavěná horní a dolní propust Vestavěné vypínání zesilovače Zesilovač MOS-FET 4 53 W Sklopná konzola Jasný dvouřádkový displej se spořiči SLIDETRAK pro dynamický provoz Vstup pro mobilní telefon a ztlumení při telefonování Vstup AUX s regulací úrovně 6kanálový výstup audio předzesilovače Pomocí sítě CeNET lze ovládat adaptér rozhraní Bluetooth BLT583 pro obsluhování telefonu bez použití rukou, měnič na 6 CD Možnost připojení OEM dálkového na volantu DB288RUSB PŘIJÍMAČ CD/USB/MP3/WMA DXZ388RUSB Kompatibilní s CD-R/RW Přední konektor USB s maximální kapacitou skladeb: (255 skladeb ve 255 složkách) Kompatibilní s MP3 a WMA 18 FM, 6 MW/LW předvoleb 13 8 digitální LCD s jasnou viditelností Z-Enhancer Plus Dynamické rozšíření basů MAGNA BASS 4 50 W Jednořádkový displej s vysokou viditelností a spořiči Otočná regulace hlasitosti Ovládání hlasitosti bez změny poměru hlasitosti mezi předními a zadními Konektor USB kanály Vstup AUX na předním panelu s regulací úrovně 4kanálový výstup audio předzesilovače (přední + NF výstup) Kompatibilní s AUX přijímačem/vysílačem Bluetooth BLT373 Možnost připojení OEM dálkového na volantu PŘIJÍMAČ CD/USB/MP3/WMA/AAC S OVLÁDÁNÍM CeNET Horní a dolní propust 6kanálový výstup RCA Přední USB s m ipodu Kompatibilní s rozhraním Bluetooth Kompatibilní s CD-R/RW Kompatibilní s MP3, WMA a itunes AAC Přední konektor USB s maximální kapacitou skladeb: (255 skladeb ve 512 složkách) Přehrávání WMDRM 10 prostřednictvím podporovaného zařízení MTP 18 FM, 6 MW/LW předvoleb Přímé zařízení ipod prostřednictvím USB 6kanálový výstup RCA Vestavěná horní a dolní propust (horní propust pouze pro výstup do reproduktorů) Z-Enhancer Plus Dynamické rozšíření basů MAGNA BASS EX 4 50 W Jasně čitelný jednořádkový displej se spořiči Otočná regulace hlasitosti Ztlumení při telefonování Vstup audio na předním panelu s regulací úrovně Miniaturní konektor pro připojení mobilního telefonu Vstup AUX na předním panelu s regulací úrovně Pomocí sítě CeNET lze ovládat adaptér rozhraní Bluetooth BLT583 pro obsluhování telefonu bez použití rukou, měnič na 6 CD Možnost připojení OEM dálkového na volantu DB188RMP PŘIJÍMAČ CD/MP3/WMA Kompatibilní s CD-R/RW Kompatibilní s MP3 a WMA 18 FM, 6 MW/LW předvoleb Z-Enhancer Plus Dynamické rozšíření basů MAGNA BASS 4 50 W Jednořádkový displej s vysokou viditelností a spořiči Otočná regulace hlasitosti Ztlumení hlasitosti při telefonování Miniaturní konektor pro připojení mobilního telefonu Vstup AUX na předním panelu s regulací úrovně 2kanálový výstup audio předzesilovače Kompatibilní s AUX přijímačem/vysílačem Bluetooth BLT373 Možnost připojení OEM dálkového na volantu Vstup AUX na předním panelu Dynamické rozšíření basů MAGNA BASS DXZ389RUSB DB189RMP * Pro připojení k ipodu použijte dodaný kabel USB. * Chcete-li zjistit, které modely ipod je možné připojit, viz prosím webovou stránku Clarion. 08 DXZ389RGUSB DB189RGMP Podrobnější informace o možnostech instalace najdete v části věnované programu CIP (Instalační program Clarion) na straně

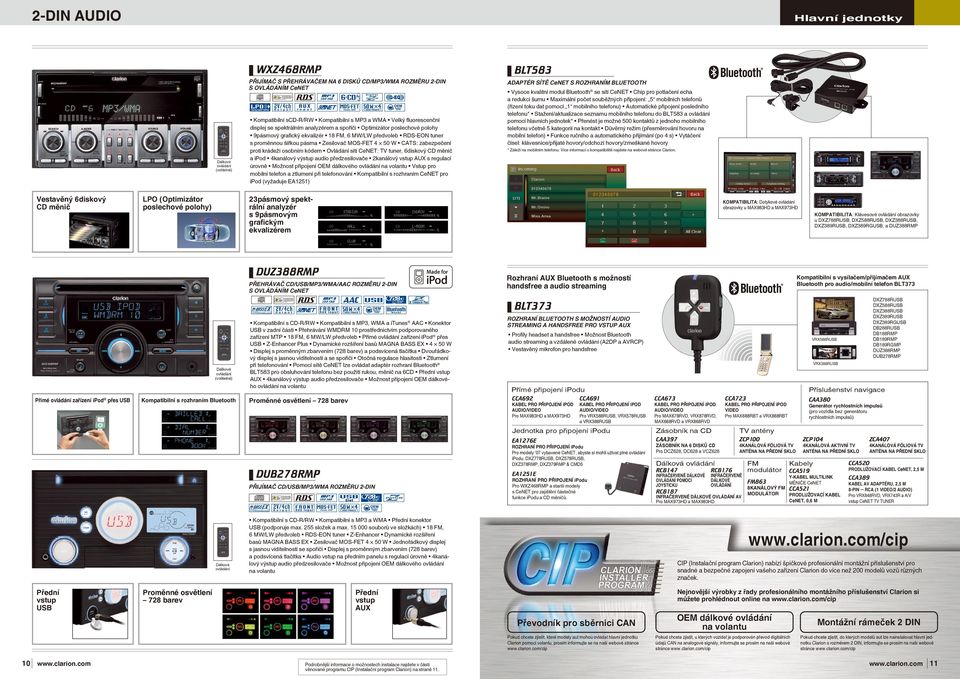

6 2-DIN AUDIO Hlavní jednotky (volitelné) WXZ468RMP PŘIJÍMAČ S PŘEHRÁVAČEM NA 6 DISKŮ CD/MP3/WMA ROZMĚRU 2-DIN S OVLÁDÁNÍM CeNET Kompatibilní scd-r/rw Kompatibilní s MP3 a WMA Velký fluorescenční displej se spektrálním analyzérem a spořiči Optimizátor poslechové polohy 9pásmový grafický ekvalizér 18 FM, 6 MW/LW předvoleb RDS-EON tuner s proměnnou šířkou pásma Zesilovač MOS-FET 4 50 W CATS: zabezpečení proti krádeži osobním kódem Ovládání sítí CeNET: TV tuner, 6diskový CD měnič a ipod 4kanálový výstup audio předzesilovače 2kanálový vstup AUX s regulací úrovně Možnost připojení OEM dálkového na volantu Vstup pro mobilní telefon a ztlumení při telefonování Kompatibilní s rozhraním CeNET pro ipod (vyžaduje EA1251) BLT583 ADAPTÉR SÍTĚ CeNET S ROZHRANÍM BLUETOOTH Vysoce kvalitní modul Bluetooth se sítí CeNET Chip pro potlačení echa a redukci šumu Maximální počet souběžných připojení: 5 mobilních telefonů (řízení toku dat pomocí 1 mobilního telefonu) Automatické připojení posledního telefonu* Stažení/aktualizace seznamu mobilního telefonu do BLT583 a pomocí hlavních jednotek* Přenést je možné 500 kontaktů z jednoho mobilního telefonu včetně 5 kategorií na kontakt Důvěrný režim (přesměrování hovoru na mobilní telefon) Funkce ručního a automatického přijímání (po 4 s) Vytáčení čísel: klávesnice/přijaté hovory/odchozí hovory/zmeškané hovory * Záleží na mobilním telefonu. Více informací o kompatibilitě najdete na webové stránce Clarion. Vestavěný 6diskový CD měnič LPO (Optimizátor poslechové polohy) 23pásmový spektrální analyzér s 9pásmovým grafickým ekvalizérem KOMPATIBILITA: Dotykové obrazovky u MAX983HD a MAX973HD KOMPATIBILITA: Klávesové obrazovky u DXZ788RUSB, DXZ588RUSB, DXZ388RUSB, DXZ389RUSB, DXZ389RGUSB, a DUZ388RMP (volitelné) DUZ388RMP PŘEHRÁVAČ CD/USB/MP3/WMA/AAC ROZMĚRU 2-DIN S OVLÁDÁNÍM CeNET Přímé zařízení ipod přes USB Kompatibilní s rozhraním Bluetooth Proměnné osvětlení 728 barev Kompatibilní s CD-R/RW Kompatibilní s MP3, WMA a itunes AAC Konektor USB v zadní části Přehrávání WMDRM 10 prostřednictvím podporovaného zařízení MTP 18 FM, 6 MW/LW předvoleb Přímé zařízení ipod přes USB Z-Enhancer Plus Dynamické rozšíření basů MAGNA BASS EX 4 50 W Displej s proměnným zbarvením (728 barev) a podsvícená tlačítka Dvouřádkový displej s jasnou viditelností a se spořiči Otočná regulace hlasitosti Ztlumení při telefonování Pomocí sítě CeNET lze ovládat adaptér rozhraní Bluetooth BLT583 pro obsluhování telefonu bez použití rukou, měnič na 6CD Přední vstup AUX 4kanálový výstup audio předzesilovače Možnost připojení OEM dálkového na volantu DUB278RMP PŘIJÍMAČ CD/USB/MP3/WMA ROZMĚRU 2-DIN Rozhraní AUX Bluetooth s možností handsfree a audio streaming BLT373 ROZHRANÍ BLUETOOTH S MOŽNOSTÍ AUDIO STREAMING A HANDSFREE PRO VSTUP AUX Profily headset a handsfree Možnost Bluetooth audio streaming a vzdálené (A2DP a AVRCP) Vestavěný mikrofon pro handsfree Přímé připojení ipodu CCA692 KABEL PRO PŘIPOJENÍ ipod AUDIO/VIDEO Pro MAX983HD a MAX973HD CCA691 KABEL PRO PŘIPOJENÍ ipod AUDIO/VIDEO Pro VRX588RUSB, VRX578RUSB a VRX388RUSB Jednotka pro připojení ipodu EA1276E ROZHRANÍ PRO PŘIPOJENÍ ipodu Pro modely 07 vybavené CeNET, abyste si mohli užívat plné ipodu. DXZ778RUSB, DXZ578RUSB, DXZ378RMP, DXZ379RMP & CMD5 EA1251E ROZHRANÍ PRO PŘIPOJENÍ ipodu Pro WXZ468RMP a starší modely s CeNET pro zajištění částečné funkce ipodu a CD měničů. CCA673 KABEL PRO PŘIPOJENÍ ipod AUDIO/VIDEO Pro MAX678RVD, VRX878RVD, MAX668RVD a VRX868RVD Zásobník na CD CAA397 ZÁSOBNÍK NA 6 DISKŮ CD Pro DCZ628, DC628 a VCZ628 Dálková RCB147 RCB176 INFRAČERVENÉ DÁLKOVÉ INFRAČERVENÉ OVLÁDÁNÍ POMOCÍ DÁLKOVÉ JOYSTICKU OVLÁDÁNÍ RCB187 INFRAČERVENÉ DÁLKOVÉ OVLÁDÁNÍ AV Pro MAX973HD a MAX983HD CCA723 KABEL PRO PŘIPOJENÍ ipod VIDEO Pro MAX688RBT a VRX888RBT TV antény ZCP100 4KANÁLOVÁ FÓLIOVÁ TV ANTÉNA NA PŘEDNÍ SKLO FM modulátor FM863 8KANÁLOVÝ FM MODULÁTOR Kompatibilní s vysílačem/přijímačem AUX Bluetooth pro audio/mobilní telefon BLT373 VRX588RUSB VRX388RUSB Příslušenství navigace CAA380 Generátor rychlostních impulsů (pro vozidla bez generátoru rychlostních impulsů) ZCP104 4KANÁLOVÁ AKTIVNÍ TV ANTÉNA NA PŘEDNÍ SKLO Kabely CCA519 Y-KABEL MULTILINK MĚNIČE CeNET CCA521 PRODLUŽOVACÍ KABEL CeNET, 0,6 M DXZ788RUSB DXZ588RUSB DXZ388RUSB DXZ389RUSB DXZ389RGUSB DB288RUSB DB188RMP DB189RMP DB189RGMP DUZ388RMP DUB278RMP ZCA407 4KANÁLOVÁ FÓLIOVÁ TV ANTÉNA NA PŘEDNÍ SKLO CCA520 PRODLUŽOVACÍ KABEL CeNET, 2,5 M CCA389 KABEL AV ADAPTÉRU, 2,5 M 8-PIN RCA (1 VIDEO/2 AUDIO) Pro VRX848RVD, VRX743R a A/V vstup CeNET TV TUNER Kompatibilní s CD-R/RW Kompatibilní s MP3 a WMA Přední konektor USB (podporuje max. 255 složek a max souborů ve složkách) 18 FM, 6 MW/LW předvoleb RDS-EON tuner Z-Enhancer Dynamické rozšíření basů MAGNA BASS EX Zesilovač MOS-FET 4 50 W Jednořádkový displej s jasnou viditelností se spořiči Displej s proměnným zbarvením (728 barev) a podsvícená tlačítka Audio vstup na předním panelu s regulací úrovně 4kanálový výstup audio předzesilovače Možnost připojení OEM dálkového na volantu /cip CIP (Instalační program Clarion) nabízí špičkové profesionální montážní příslušenství pro snadné a bezpečné zapojení vašeho zařízení Clarion do více než 200 modelů vozů různých značek. Přední vstup USB Proměnné osvětlení 728 barev Přední vstup AUX Převodník pro sběrnici CAN Pokud chcete zjistit, které modely aut mohou ovládat hlavní jednotku Clarion pomocí volantu, prosím informujte se na naší webové stránce /cip Nejnovější výrobky z řady profesionálního montážního příslušenství Clarion si můžete prohlédnout online na /cip OEM dálkové na volantu Pokud chcete zjistit, u kterých vozidel je podporován převod digitálních údajů CAN na analogové signály, informujte se prosím na naší webové stránce /cip Montážní rámeček 2 DIN Pokud chcete zjistit, do kterých modelů aut lze nainstalovat hlavní jednotku Clarion s rozměrem 2 DIN, informujte se prosím na naší webové stránce /cip 10 Podrobnější informace o možnostech instalace najdete v části 11 věnované programu CIP (Instalační program Clarion) na straně 11.

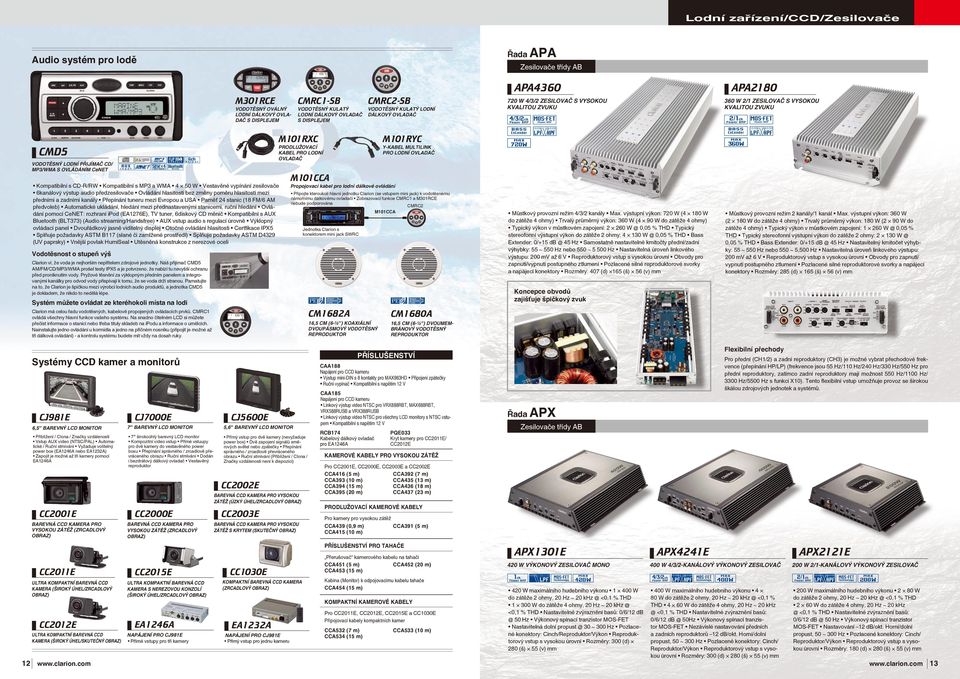

7 Lodní zařízení/ccd/zesilovače Řada Audio systém pro lodě APA Zesilovače třídy AB APA4360 M301RCE VODOTĚSNÝ OVÁLNÝ LODNÍ DÁLKOVÝ OVLADAČ S DISPLEJEM CMRC1-SB VODOTĚSNÝ KULATÝ LODNÍ DÁLKOVÝ OVLADAČ S DISPLEJEM CMRC2-SB VODOTĚSNÝ KULATÝ LODNÍ DÁLKOVÝ OVLADAČ M101RXC VODOTĚSNÝ LODNÍ PŘIJÍMAČ CD/ MP3/WMA S OVLÁDÁNÍM CeNET Kompatibilní s CD-R/RW Kompatibilní s MP3 a WMA 4 50 W Vestavěné vypínání zesilovače 6kanálový výstup audio předzesilovače Ovládání hlasitosti bez změny poměru hlasitosti mezi předními a zadními kanály Přepínání tuneru mezi Evropou a USA Paměť 24 stanic (18 FM/6 AM předvoleb) Automatické ukládání, hledání mezi přednastavenými stanicemi, ruční hledání Ovládání pomocí CeNET: rozhraní ipod (EA1276E), TV tuner, 6diskový CD měnič Kompatibilní s AUX Bluetooth (BLT373) (Audio streaming/handsfree) AUX vstup audio s regulací úrovně Výklopný ovládací panel Dvouřádkový jasně viditelný displej Otočné hlasitosti Certfikace IPX5 Splňuje požadavky ASTM B117 (slané či zamlžené prostředí) Splňuje požadavky ASTM D4329 (UV paprsky) Vnější povlak HumiSeal Utěsněná konstrukce z nerezové oceli Propojovací kabel pro lodní dálkové Připojte kteroukoli hlavní jednotku Clarion (se vstupem mini jack) k vodotěsnému námořnímu dálkovému ovladači Zobrazovací funkce CMRC1 a M301RCE nebude podporována CMRC2 M101CCA Jednotka Clarion s konektorem mini jack SWRC Koncepce obvodů zajišťuje špičkový zvuk Systém můžete ovládat ze kteréhokoli místa na lodi Clarion má celou řadu vodotěsných, kabelově propojených ovládacích prvků. CMRC1 ovládá všechny hlavní funkce vašeho systému. Na snadno čitelném LCD si můžete přečíst informace o stanici nebo třeba tituly skladeb na ipodu a informace o umělcích. Nainstalujte jedno u kormidla a jedno na příčném nosníku (připojit je možné až tři dálková ) - a kontrolu systému budete mít vždy na dosah ruky. CJ5600E 6,5 BAREVNÝ LCD MONITOR 5,6 BAREVNÝ LCD MONITOR Přiblížení / Clona / Značky vzdálenosti Vstup AUX video (NTSC/PAL) Automatické / Ruční stmívání Vyžaduje volitelný power box (EA1246A nebo EA1232A) Zapojit je možné až tři kamery pomocí EA1246A 7 širokoúhlý barevný LCD monitor Kompozitní video vstup Přímé vstuupy pro dvě kamery do vestavěného power boxu Přepínání správného / zrcadlově převráceného obrazu Ruční stmívání Dodán i bezdrátový dálkový ovladač Vestavěný reproduktor Přímý vstup pro dvě kamery (nevyžaduje power box) Dvě zapojení signálů směrových světel nebo zpátečky Přepínání správného / zrcadlově převráceného obrazu Ruční stmívání (Přiblížení / Clona / Značky vzdálenosti není k dispozici) CC2002E BAREVNÁ CCD KAMERA PRO VYSOKOU ZÁTĚŽ (ÚZKÝ ÚHEL/ZRCADLOVÝ OBRAZ) BAREVNÁ CCD KAMERA PRO VYSOKOU ZÁTĚŽ (ZRCADLOVÝ OBRAZ) BAREVNÁ CCD KAMERA PRO VYSOKOU ZÁTĚŽ (ZRCADLOVÝ OBRAZ) CM1680A 16,5 CM (6-½ ) KOAXIÁLNÍ VODOTĚSNÝ REPRODUKTOR 16,5 CM (6-½ ) DVOUMEMBRÁNOVÝ VODOTĚSNÝ REPRODUKTOR CC2003E BAREVNÁ CCD KAMERA PRO VYSOKOU ZÁTĚŽ S KRYTEM (SKUTEČNÝ OBRAZ) CAA185 Napájení pro CCD kameru Linkový výstup video NTSC pro VRX888RBT, MAX688RBT, VRX588RUSB a VRX388RUSB Linkový výstup video NTSC pro všechny LCD monitory s NTSC vstupem Kompatibilní s napětím 12 V RCB174 Kabelový dálkový ovladač pro EA1246A PQE033 Kryt kamery pro CC2011E/ CC2012E CC2011E CC2012E ULTRA KOMPAKTNÍ BAREVNÁ CCD KAMERA (ŠIROKÝ ÚHEL/SKUTEČNÝ OBRAZ) 12 CC2015E ULTRA KOMPAKTNÍ BAREVNÁ CCD KAMERA S NEREZOVOU KONZOLÍ (ŠIROKÝ ÚHEL/ZRCADLOVÝ OBRAZ) EA1246A NAPÁJENÍ PRO CJ981E Přímé vstupy pro tři kamery Pro přední (CH1/2) a zadní reproduktory (CH3) je možné vybrat přechodové frekvence (přepínání HP/LP) (frekvence jsou 55 Hz/110 Hz/240 Hz/330 Hz/550 Hz pro přední reproduktory, zatímco zadní reproduktory mají možnost 550 Hz/1100 Hz/ 3300 Hz/5500 Hz s funkcí X10). Tento flexibilní vstup umožňuje provoz se širokou škálou zdrojových jednotek a systémů. CC1030E KOMPAKTNÍ BAREVNÁ CCD KAMERA (ZRCADLOVÝ OBRAZ) EA1232A APX Zesilovače třídy AB Pro CC2001E, CC2000E, CC2003E a CC2002E CCA416 (5 m) CCA392 (7 m) CCA393 (10 m) CCA435 (13 m) CCA394 (15 m) CCA436 (18 m) CCA395 (20 m) CCA437 (23 m) PRODLUŽOVACÍ KAMEROVÉ KABELY Pro kamery pro vysokou zátěž CCA439 (0,9 m) CCA391 (5 m) CCA415 (10 m) Přerušovač kamerového kabelu na tahači CCA451 (5 m) CCA452 (20 m) CCA453 (15 m) Kabina (Monitor) k odpojovacímu kabelu tahače CCA454 (15 m) KOMPAKTNÍ KAMEROVÉ KABELY NAPÁJENÍ PRO CJ981E Přímý vstup pro jednu kameru Řada KAMEROVÉ KABELY PRO VYSOKOU ZÁTĚŽ PŘÍSLUŠENSTVÍ PRO TAHAČE ULTRA KOMPAKTNÍ BAREVNÁ CCD KAMERA (ŠIROKÝ ÚHEL/ZRCADLOVÝ OBRAZ) Flexibilní přechody CAA188 Napájení pro CCD kameru Výstup mini-din s 8 kontakty pro MAX983HD Připojení zpátečky Ruční vypínač Kompatibilní s napětím 12 V 7 BAREVNÝ LCD MONITOR CC2000E CM1682A PŘÍSLUŠENSTVÍ Systémy CCD kamer a monitorů CC2001E Můstkový provozní režim 2 kanály/1 kanál Max. výstupní výkon: 360 W (2 180 W do zátěže 4 ohmy) Trvalý průměrný výkon: 180 W (2 90 W do zátěže 4 ohmy) Typický výkon v můstkovém zapojení: ,05 % THD Typický stereofonní výstupní výkon do zátěže 2 ohmy: ,05 % THD Bass Extender: 0/ Hz Nastavitelný kmitočet výhybky: 55 ~ 550 Hz nebo 550 ~ 5,500 Hz Nastavitelná úroveň linkového výstupu: 200 mv až 6 V Reproduktorový vstup s vysokou úrovní Obvody pro zapnutí/ vypnutí postupného ztlumení Pozlacené silné reproduktorové svorky a napájecí konektory Rozměry: 285 (d) 165 (š) 56 (v) mm M101CCA Clarion ví, že voda je nejhorším nepřítelem zdrojové jednotky. Náš přijímač CMD5 AM/FM/CD/MP3/WMA prošel testy IPX5 a je potvrzeno, že nabízí tu nevyšší ochranu před proniknutím vody. Pryžové těsnění za výklopným předním panelem a integrovanými kanálky pro odvod vody přispívají k tomu, že se voda drží stranou. Pamatujte na to, že Clarion je špičkou mezi výrobci lodních audio produktů, a jednotka CMD5 je dokladem, že nikdo to nedělá lépe. CJ7000E Můstkový provozní režim 4/3/2 kanály Max. výstupní výkon: 720 W (4 180 W do zátěže 4 ohmy) Trvalý průměrný výkon: 360 W (4 90 W do zátěže 4 ohmy) Typický výkon v můstkovém zapojení: ,05 % THD Typický stereofonní výstupní výkon do zátěže 2 ohmy: ,05 % THD Bass Extender: 0/ Hz Samostatně nastavitelné kmitočty přední/zadní výhybky: 55 ~ 550 Hz nebo 550 ~ Hz Nastavitelná úroveň linkového výstupu: 200 mv až 6 V Reproduktorový vstup s vysokou úrovní Obvody pro zapnutí/vypnutí postupného ztlumení Pozlacené silné reproduktorové svorky a napájecí konektory Rozměry: 407 (d) 165 (š) 56 (v) mm Y-KABEL MULTILINK PRO LODNÍ OVLADAČ Vodotěsnost o stupeň výš CJ981E 360 W 2/1 ZESILOVAČ S VYSOKOU KVALITOU ZVUKU M101RYC PRODLUŽOVACÍ KABEL PRO LODNÍ OVLADAČ CMD5 APA W 4/3/2 ZESILOVAČ S VYSOKOU KVALITOU ZVUKU Pro CC2011E, CC2012E, CC2015E a CC1030E Připojovací kabely kompaktních kamer CCA532 (7 m) CCA534 (15 m) CCA533 (10 m) APX1301E APX4241E APX2121E 420 W VÝKONOVÝ ZESILOVAČ MONO 400 W 4/3/2-KANÁLOVÝ VÝKONOVÝ ZESILOVAČ 200 W 2/1-KANÁLOVÝ VÝKONOVÝ ZESILOVAČ 420 W maximálního hudebního výkonu W do zátěže 2 ohmy, 20 Hz ~ 20 <0,1 % THD W do zátěže 4 ohmy, 20 Hz ~ 20 <0,1 % THD Nastavitelné zvýraznění basů: 0/6/12 50 Hz Výkonový spínací tranzistor MOS-FET Nastavitelná dolní 30 ~ 300 Hz Pozlacené konektory: Cinch/Reproduktor/Výkon Reproduktorový vstup s vysokou úrovní Rozměry: 300 (d) 280 (š) 55 (v) mm 400 W maximálního hudebního výkonu 4 80 W do zátěže 2 ohmy, 20 Hz ~ 20 <0,1 % THD 4 60 W do zátěže 4 ohmy, 20 Hz ~ 20 <0,1 % THD Nastavitelné zvýraznění basů: 0/6/12 50Hz Výkonový spínací tranzistor MOS-FET Nezávislé nastavování předních a zadních reproduktorů 12 db/okt. Horní/dolní propust, 50 ~ 300 Hz Pozlacené konektory: Cinch/ Reproduktor/Výkon Reproduktorový vstup s vysokou úrovní Rozměry: 300 (d) 280 (š) 55 (v) mm 200 W maximálního hudebního výkonu 2 80 W do zátěže 2 ohmy, 20 Hz ~ 20 <0,1 % THD 2 60 W do zátěže 4 ohmy, 20 Hz ~ 20 <0,1 % THD Nastavitelné zvýraznění basů: 0/6/12 50 Hz Výkonový spínací tranzistor MOS-FET Nastavování 12 db/okt. Horní/dolní propust, 50 ~ 300 Hz Pozlacené konektory: Cinch/ Reproduktor/Výkon Reproduktorový vstup s vysokou úrovní Rozměry: 180 (d) 280 (š) 55 (v) mm 13

8 Subwoofery/Reproduktory Subwoofery SW SW Series Series SW2512 SW CM (12 ) JEDNOCÍVKOVÝ 4-OHMOVÝ SUBWOOFER 25 CM (10 ) JEDNOCÍVKOVÝ 4-OHMOVÝ SUBWOOFER 700 W maximálního hudebního výkonu 350 W efektivní 600 W maximálního hudebního výkonu 300 W efektivní Řada Ultra SRU1720S Clarion nabízí subwoofery pro ty, kdo požadují silné basy a nespokojí se s něčím druhořadým. K vynikajícím a bezkonkurenčním basům přispívají rysy jako odolný rám z hliníkového odlitku s velmi účinným tlumením a dvojitý stronciový feritový magnet. Technologie chlazení S.E.T. (Spider Exhaust Technology) prověřená v reálném provozu zajišťuje pokročilé chlazení, které přispívá k prodloužení životnosti zařízení a pomáhá udržovat výkon na stále špičkové úrovni. Řada Platinum SRP1720S SW2512B 30 CM (12 ) SUBWOOFER S BASS-REFLEXEM Řada In-Phase 25 CM (10 ) SUBWOOFER S BASS-REFLEXEM 25 CM (10 ) JEDNOCÍVKOVÝ 4-OHMOVÝ SUBWOOFER PRO MĚLKOU MONTÁŽ 76 mm hloubka pro monáž 600 W maximálního hudebního výkonu 300 W efektivní Jednocívkový teplovzdorný 4-ohmový subwoofer Polypropylénová membrána s elektrolyticky nanesenou hliníkovou vrstvou Kužel z kompozitního materiálu kevlar/papír Vysoce pohyblivý okraj z kopolymerového kompozitního materiálu Dvojitý stronciový feritový magnet Extrémně zvětšený odlehčený pólový nástavec Dvojitá pozlacená svorkovnice Lineární bavlněná hvězdice s integrovanými velmi ohebnými kabely s.e.t. Technologie chlazení S.E.T. (Spider Exhaust Technology) Rám z hliníkového odlitku Skryté těsnění uchycené šrouby Basový reproduktor s 30 cm titanem potaženou membránou z metalizovaného papíru a pryžovým okrajem Silný dvojitý stronciový magnet Hladká parabolická struktura membrány pro dynamickou odezvu v hlubokých tónech Rám z hliníkového odlitku a chladicí podložka pro zpracování vysokých výkonů Dozadu otevřený pólový nástavec SRX1785 SRX ,5 CM (6-½ ) KOAXIÁLNÍ 13 CM (5-¼ ) KOAXIÁLNÍ Výkonové subwoofery SRV313 SRX CM (6 9 ) KOAXIÁLNÍ Řada Quality SRQ1720S 16,5 CM (6-½ ) KOMPONENTNÍ SYSTÉM SRQ1320S 13 CM (5-¼ ) KOMPONENTNÍ SYSTÉM SRQ2030R 20 CM (8 ) MULTIAXIÁLNÍ TŘÍPÁSMOVÝ SRQ6931R SRQ1730R CM (6 9 ) MULTIAXIÁLNÍ 16,5 CM (6-½ ) MULTIAXIÁLNÍ TŘÍPÁSMOVÝ TŘÍPÁSMOVÝ SRQ1330R 13 CM (5-¼ ) MULTIAXIÁLNÍ TŘÍPÁSMOVÝ SRV CM (8 ) AKTIVNÍ SUBWOOFER Držák kabelového dálkového 120 W výkonný zesilovač s dolní propustí Dvojitá cívka se stronciovým magnetem Systém stlačování vzduchu pro dynamickou basovou odezvu Ovládání úrovně subwooferu: zisk/dolní propust (55 ~ 130 Hz)/ volba fáze Kůží potažená skříňka z dřevotřísky Linkový vstup/reproduktorový vstup s vysokou úrovní SRQ6920R CM (6 9 ) KOAXIÁLNÍ SRQ1720R 16,5 CM (6-½ ) KOAXIÁLNÍ SRQ1320R 13 CM (5-¼ ) KOAXIÁLNÍ SRQ1020R 10 CM (4 ) KOAXIÁLNÍ SRQ210H 2 CM (¾ ) VÝŠKOVÝ REPRODUKTOR S MEMBRÁNOU Řada Custom Fit SRC ,5 CM (6-½ ) KOAXIÁLNÍ CM (5-¼ ) VÝKONOVÝ KOMPONENTNÍ SYSTÉM PFW1051 SRM3093HX 30 CM (12 ) JEDNOCÍVKOVÝ 4-OHMOVÝ SUBWOOFER * Maxx Bass je patent společnosti KS-Wares. Maxx Bass je zapsaná ochranná známka společnosti KS-Wares. SRP1320S 16,5 CM (6-½ ) VÝKONOVÝ KOMPONENTNÍ SYSTÉM SW3012B Membrána Dual-Voice 120 W výkonný zesilovač s dolní propustí Okruh Maxx Bass pro virtuální zvýraznění basů 17 cm (6-¾ ) výškový reproduktor s protisměrným pohybem s dvojitým neodymovým magnetem Systém stlačování vzduchu s obalem z hliníkového odlitku zisku/dolní propusti (volitelně 50/75/100/120 Hz)/volba fáze Modrý indikátor napájení LED Linkový vstup/reproduktorový vstup s vysokou úrovní 2,5 CM (1 ) VÝŠKOVÝ REPRODUKTOR S HEDVÁBNOU MEMBRÁNOU Jednocívkový teplovzdorný 4-ohmový subwoofer Polypropylénová membrána s elektrolyticky nanesenou hliníkovou vrstvou Laminátový/papírový kužel Okraj z pryže (nitril butadien) Dvojitý stronciový feritový magnet Extrémně zvětšený odlehčený pólový nástavec Rám z hliníkového odlitku a chlazení S.E.T.(Spider Exhaust Technology) Dvojitá pozlacená svorkovnice Lineární bavlněná hvězdice s integrovanými velmi ohebnými kabely Lisované ocelové pouzdro s práškovým povrchem Hvězdný basový výkon TENKÝ 17 CM (6-¾ ) AKTIVNÍ SUBWOOFER S PROTISMĚRNÝM POHYBEM SRU310H 16,5 CM (6-½ ) KOMPONENTNÍ SYSTÉM ŘADY ULTRA SRC CM (5-¼ ) KOAXIÁLNÍ SRC CM (4 ) KOAXIÁLNÍ SRC CM (4 ) KOAXIÁLNÍ SRC CM (4 6 ) KOAXIÁLNÍ SRC CM (5 7 ) KOAXIÁLNÍ 15
