1 2N NetSpeaker IP Audio Systém Uživatelské manuály Verze Obsah

2 Obsah Uživatelské manuály Aplikace Console Aplikace Virtuální zvuková karta

3 Uživatelské manuály Tato sekce představuje systém 2N NetSpeaker a použití uživatelských aplikací NetSpeaker Console a 2N NetSpeaker Virtual Sound Card. 2N Zde je přehled toho, co v kapitole naleznete: Aplikace Console Aplikace Virtuální zvuková karta 3

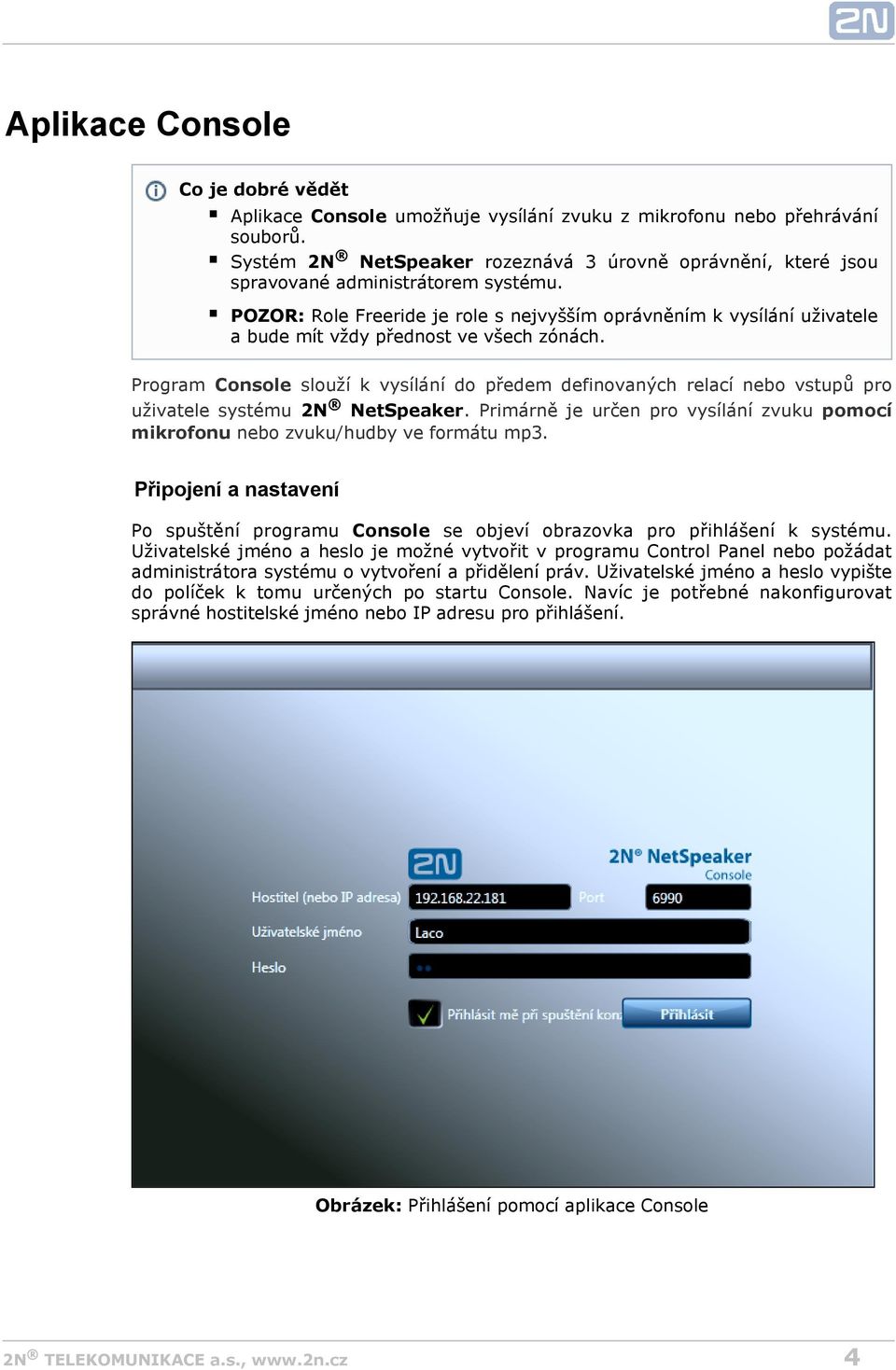

4 Aplikace Console Co je dobré vědět Aplikace Console umožňuje vysílání zvuku z mikrofonu nebo přehrávání souborů. Systém 2N NetSpeaker rozeznává 3 úrovně oprávnění, které jsou spravované administrátorem systému. POZOR: Role Freeride je role s nejvyšším oprávněním k vysílání uživatele a bude mít vždy přednost ve všech zónách. Program Console slouží k vysílání do předem definovaných relací nebo vstupů pro uživatele systému 2N NetSpeaker. Primárně je určen pro vysílání zvuku pomocí mikrofonu nebo zvuku/hudby ve formátu mp3. Připojení a nastavení Po spuštění programu Console se objeví obrazovka pro přihlášení k systému. Uživatelské jméno a heslo je možné vytvořit v programu Control Panel nebo požádat administrátora systému o vytvoření a přidělení práv. Uživatelské jméno a heslo vypište do políček k tomu určených po startu Console. Navíc je potřebné nakonfigurovat správné hostitelské jméno nebo IP adresu pro přihlášení. Obrázek: Přihlášení pomocí aplikace Console 4

5 Po nastavení všech potřebných parametrů a vložení uživatelského jména a hesla se mohu přihlásit. Po přihlášení se dostanu na obrazovku programu, kde lze zvolit jednu z možných rolí. Uživatelské role Tato obrazovka slouží pro výběr role po přihlášení k programu Console. Na obr. Role programu Console je znázorněno, jak může toto okno vypadat pro uživatele, který má povoleny všechny role. Jednotlivé role jsou popsány v dalších částech manuálu. Obrázek: Role programu Console Po výběru role se obrazovka změní v závislosti na tom, která z rolí byla vybrána. Vzhled jednotlivých rolí je však vždy velmi podobný. V záhlaví aplikace se objeví nové piktogramy a jméno role. Změna role je možná pomocí piktogramu panáček, který způsobí návrat aplikace na okno s výběrem rolí. Piktogram "power off" slouží k odhlášení z aplikace Console. Obecný princip ovládání Console Console primárně slouží k vysílání zvuku pomocí mikrofonu nebo zvuku/hudby ve formátu mp3. Levá část s obrázkem mikrofonu ovládá mikrofon, střední část - Seznam zvuků - slouží pro přehrávání zvuků. Zvuky je možné do aplikace přidat pomocí tlačítka "Přidat". Pravá část slouží k ovládání výstupů, destinací, kam bude zvuk vysílán. Obrazovka z programu Console je zachycena na následujícím obrázku. 5

6 Obrázek: Ovládání aplikace Console Výstup - výstup pro přehrávání je pro každou roli různý, pro Freeride roli lze výstup přehrávání měnit přímo z programu Console Seznam zvuků - nebo jinak i zdroje zvuků/hudby v souborech. Pro přidání volím Přidat a vyberu požadovaný soubor. Tento soubor můžu pomocí tlačítka Play přehrát. Mikrofon - levá část okna ovládá hardwarový mikrofon PC, kde běží aplikace Console. tlačítko TALK - slouží k aktivaci mikrofonu. Po aktivaci se rozsvítí nápis ON AIR a tlačítko změní barvu na zelenou. Vysílat je možné i při přehrávání zvuku ze souboru. tlačítko AUTOMUTE - slouží k povolení funkce "Automatická aktivace mikrofonu". Po stisknutí tlačítka se nápis automute rozzáří. Funkci tohoto tlačítka lze vysvětlit na příkladu: "kolejní rádio" vysílá každý večer několik písniček a moderátor každou písničku uvede. V tomto případě moderátor na začátku vysílání zapne zvukovku (volí písničku ze souboru). Volí Automute a po skončení písničky může hned hovořit - automaticky se aktivuje mikrofon. Po stisknutí tlačítka Play další písničky je mikrofon automaticky deaktivovaný a posluchači neslyší zvuk ze studia. V aplikaci Console si mohu aktivovat Příposlech. Aktivaci je možné provést pomocí 6

7 tlačítka ON, které se nachází vpravo dole. Příposlech slouží k aktivaci lokálního naslouchání přehrávaných souborů nebo zvuku z mikrofonu. Zařízení pro příposlech můžu definovat v Nastavení, které vyvolám zmáčknutím ikony nastavení vpravo nahoře viz. obrázek dole. Nastavení V nastavení je možné zvolit jazyk aplikace, mikrofon který bude aplikace používat a zařízení pro příposlech. Dalším možným nastavením je nastavení zpoždění zvukové cesty. Tento parametr může zlepšit kvalitu přenášeného zvuku. Obrázek: Nastavení pro aplikaci Console Vysílání typu Freeride Freeride mód je specifický tím, že jeho uživatel má přidělena nejvyšší uživatelská oprávnění, a proto může vysílat a přehrávat s nejvyšší prioritou kamkoli. Tento uživatel si destinaci volí sám pomocí zaškrtávání jednotlivých NetSpeakerů v Seznamu speakerů/zón. Toto dokumentuje následující obrázek. 7

8 Obrázek: Freeride role Vysílání typu Vysílat jako "uživatel" Po přihlášení jako uživatel nemám možnost výběru kam vysílat. Moje oprávnění (role) "uživatelský vstup" mě opravňuje vysílat do relací, kde figuruji jako uživatelský vstup. Pro více informací kontaktujte administrátora systému. Vysílání typu Vysílat jako "množina uživatelů" Po přihlášení jako množina uživatelů nemám možnost výběru kam vysílat. Moje oprávnění (role) mě opravňuje vysílat do relací, které obsahují množinu uživatelů, která je pro mě povolena. Pro více informací kontaktujte administrátora systému. 8

9 Aplikace Virtuální zvuková karta Co je dobré vědět Aplikace 2N NetSpeaker Virtual Sound Card a 2N NetSpeaker Server jsou minimální dostačující komponenty pro nasazení systému v menších restauracích nebo doma. Ve výchozím nastavení Windows bude 2N NetSpeaker Virtual Sound Card přenášet i systémové zvuky. To je možné změnit v Ovládacích panelech -> Zvuky volbou "Bez zvuku". 2N NetSpeaker Virtual Sound Card umožňuje jednuchým způsobem přehrávat jakýkoliv obsah do systému 2N NetSpeaker. Tato aplikace slouží pro přeposlání zvukového výstupu z jiných aplikací (itunes, Windows Media Player..) do jednotlivých 2N NetSpeakerů. Po startu aplikace se v oznamovací oblasti objeví ikona aplikace 2N NetSpeaker Virtual Card a následně je možné se přihlásit do systému volbou Přihlášení. Uživatelské jméno a heslo Vám přidělil Administrátor sytému nebo je možné založit uživatele pomocí Konfiguračního průvodce po instalaci 2N NetSpeaker Serveru viz. Start manuál 2N NetSpeaker. Obrázek: Aplikace 2N NetSpeaker Virtual Sound Card V následujícím kroku zvolíme destinaci pro námi přehrávanou hudbu. Pravým tlačítkem myši vyvoláme menu 2N NetSpeaker Virtual Sound Card a v Destinacích zvolíme požadované destinace viz. obrázek dole. 9

10 Obrázek: Výběr 2N NetSpeakeru Nastavení V 2N NetSpeaker Virtual Sound Card se umožňuje nastavení jazyka, volbu výstupu který aplikace zkopíruje do 2N NetSpeakerů, hlasitost a zpoždění. Parametr zpoždění umožňuje zvýšením hodnoty v některých případech zlepšit parametry zvuku. Obrázek: Nastavení pro 2N NetSpeaker Virtual Sound Card 10
