1 /2013 cs Odborníci na bednění. Systém ochrany okraje XP Informace pro uživatele Návod k montáži a použití BU geprüfte Sicherheit

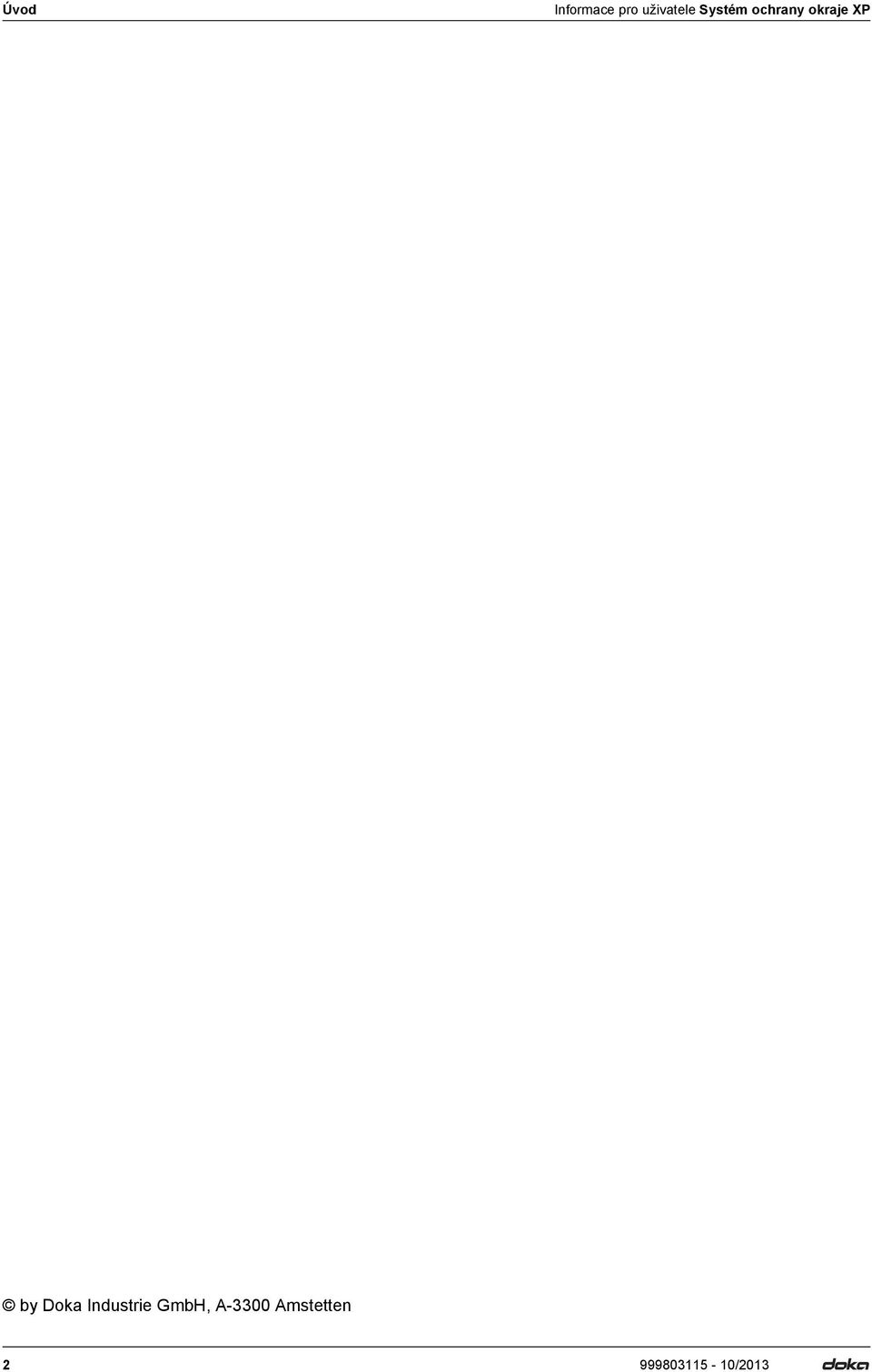

2 Úvod Informace pro uživatele Systém ochrany okraje XP Úvod by Doka Industrie GmbH, mstetten /2013

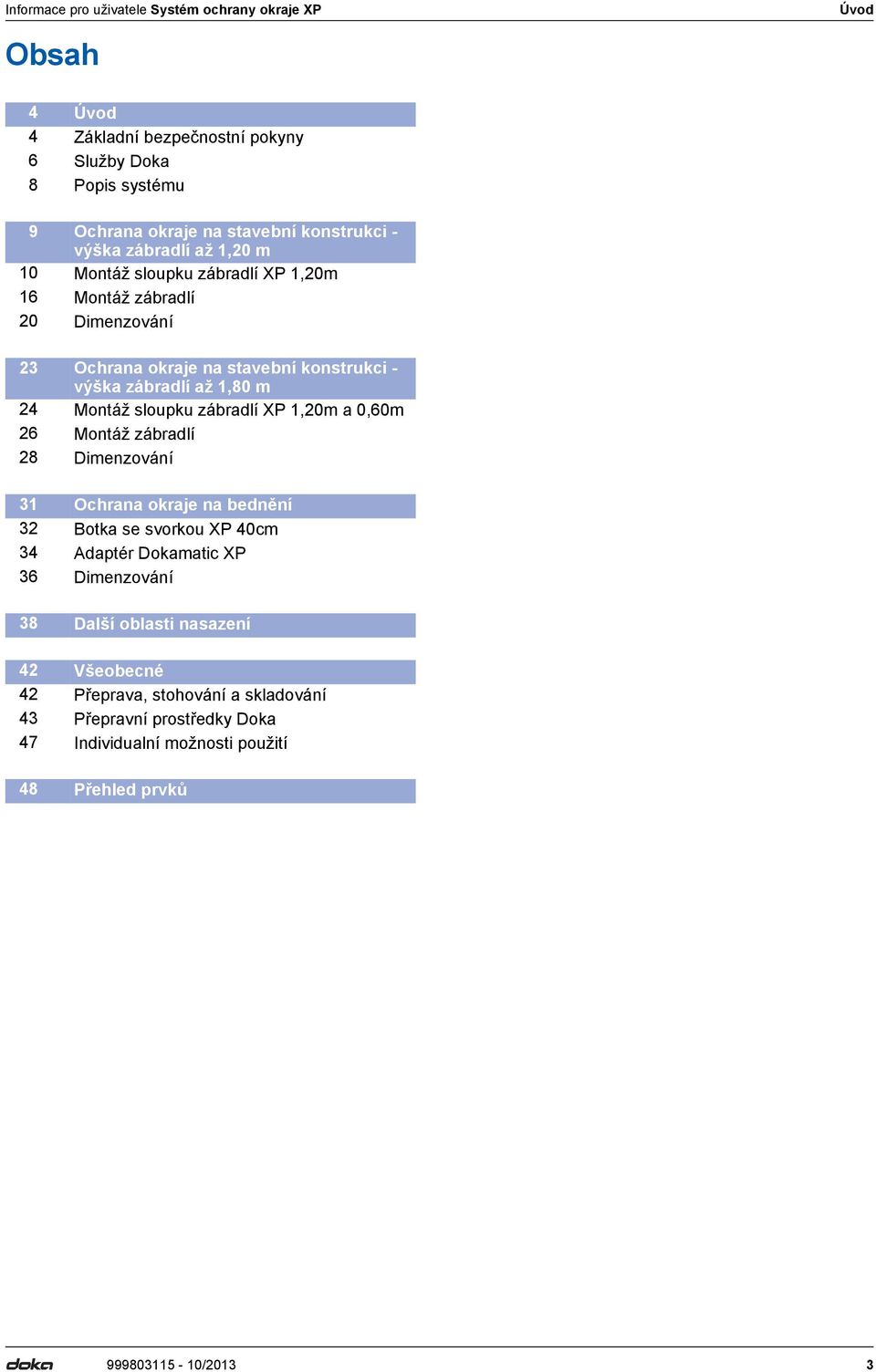

3 Informace pro uživatele Systém ochrany okraje XP Úvod Obsah 4 Úvod 4 Základní bezpečnostní pokyny 6 Služby Doka 8 Popis systému 9 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m 10 Montáž sloupku zábradlí XP 1,20m 16 Montáž zábradlí 20 Dimenzování 23 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m 24 Montáž sloupku zábradlí XP 1,20m a 0,60m 26 Montáž zábradlí 28 Dimenzování 31 Ochrana okraje na bednění 32 Botka se svorkou XP 40cm 34 daptér Dokamatic XP 36 Dimenzování 38 Další oblasti nasazení 42 Všeobecné 42 Přeprava, stohování a skladování 43 Přepravní prostředky Doka 47 Individualní možnosti použití 48 Přehled prvků /2013 3

4 Úvod Informace pro uživatele Systém ochrany okraje XP Základní bezpečnostní pokyny Úvod Skupiny uživatelů Tyto podklady jsou určené těm osobám, které pracují s popsaným systémem/výrobkem společnosti Doka a obsahují informace pro standardní provedení montáže a správné použití systému. Všechny osoby pracující s příslušným produktem musí být seznámeny s touto dokumentací a bezpečnostními pokyny v ní obsažené. Osoby, které nejsou schopny tuto dokumentaci přečíst nebo které obtížně chápou její obsah, musí být zákazníkem poučeny a zaškoleny. Zákazník musí zabezpečit, aby informace pro uživatele (např. informace pro uživatele, návod k montáži a použití, návod k provozu, plány, atd.), poskytované firmou Doka byly oznámeny a byly k dispozici pro uživatele v místě použití. Doka popisuje v dané technické dokumentaci a v příslušných plánech pro použití bednění pracovní bezpečnostní opatření pro bezpečné použití výrobků Doka při znázorněné aplikaci. Uživatel je však v každém případě povinen dodržet místní specifické předpisy bezpečnosti práce v průběhu celého projektu a pokud je to nutné, zajistit dodatečná nebo jiná vhodná opatření bezpečnosti práce. Vyhodnocení nebezpečí Zákazník je zodpovědný za zpracování, dokumentaci, realizaci a revizi vyhodnocení nebezpečí na každé stavbě. Tyto podklady slouží jako základ pro specifické vyhodnocení rizik dané stavby a pokyny pro připravení a použití systému uživatelem. Nelze je však tímto nahradit. Poznámky k této dokumentaci Tyto podklady mohou sloužit jako všeobecně platný návod pro montáž a použití, nebo je lze začlenit do návodu pro montáž a použití specifického pro konkrétní staveniště. Některá vyobrazení v této brožuře znázorňují situaci v průběhu montáže a nejsou proto z bezpečnostně technického hlediska vždy kompletní. Další bezpečnostní pokyny, zvláště varování se nacházejí v jednotlivých kapitolách! Projektování Při instalaci bednění je nutno zajistit bezpečnost pracoviště (například při montáži a demontáži, přestavbách, přemisťování, atd.). K pracovišti musí být zajištěn bezpečný přístup! Odchylky od údajů této dokumentace nebo použití produktu nad rámec této dokumentace vyžadují zvláštní statické posouzení a doplňující návod k montáži. Pro všechny fáze použití platí Zákazník musí zajistit, aby montáž a demontáž, stejně jako přemístění či použití podle určení bylo provedeno a kontrolováno odborně způsobilými a povolanými osobami. Způsobilost těchto osob nesmí být omezena alkoholem, léky nebo drogami. Výrobky Doka jsou technické pracovní prostředky, které jsou určeny pouze pro průmyslové použití podle příslušných informací pro uživatele nebo jiných firmou Doka vydaných technických dokumentací. Ve všech fázích výstavby je nutno zajistit stabilitu všech dílů a jednotek! Funkční a technické návody, bezpečnostní pokyny a údaje o zatížení je nutno přesně respektovat a dodržovat. Jejich nedodržení může způsobit úrazy a těžké ublížení na zdraví (ohrožení života) a také značné věcné škody. V oblasti bednění nejsou přípustné zdroje otevřeného ohně. Topná zařízení jsou povolena pouze v případě řádného použití v dostatečné vzdálenosti od bednění. Přizpůsobte pracovní postupy povětrnostním podmínkám (např. nebezpečí sklouznutí). V případě extrémních povětrnostních podmínek učiňte v předstihu opatření pro zabezpečení zařízení příp. okolního prostoru a zajištění bezpečnosti pracovníků. U všech spojů je nutno pravidelně kontrolovat jejich usazení a funkci. Zvláště je nutno zkontrolovat a event. dotáhnout šroubová a klínová spojení a to v závislosti na průběhu stavby a zvláště po výjimečných událostech ( např. po bouři) /2013

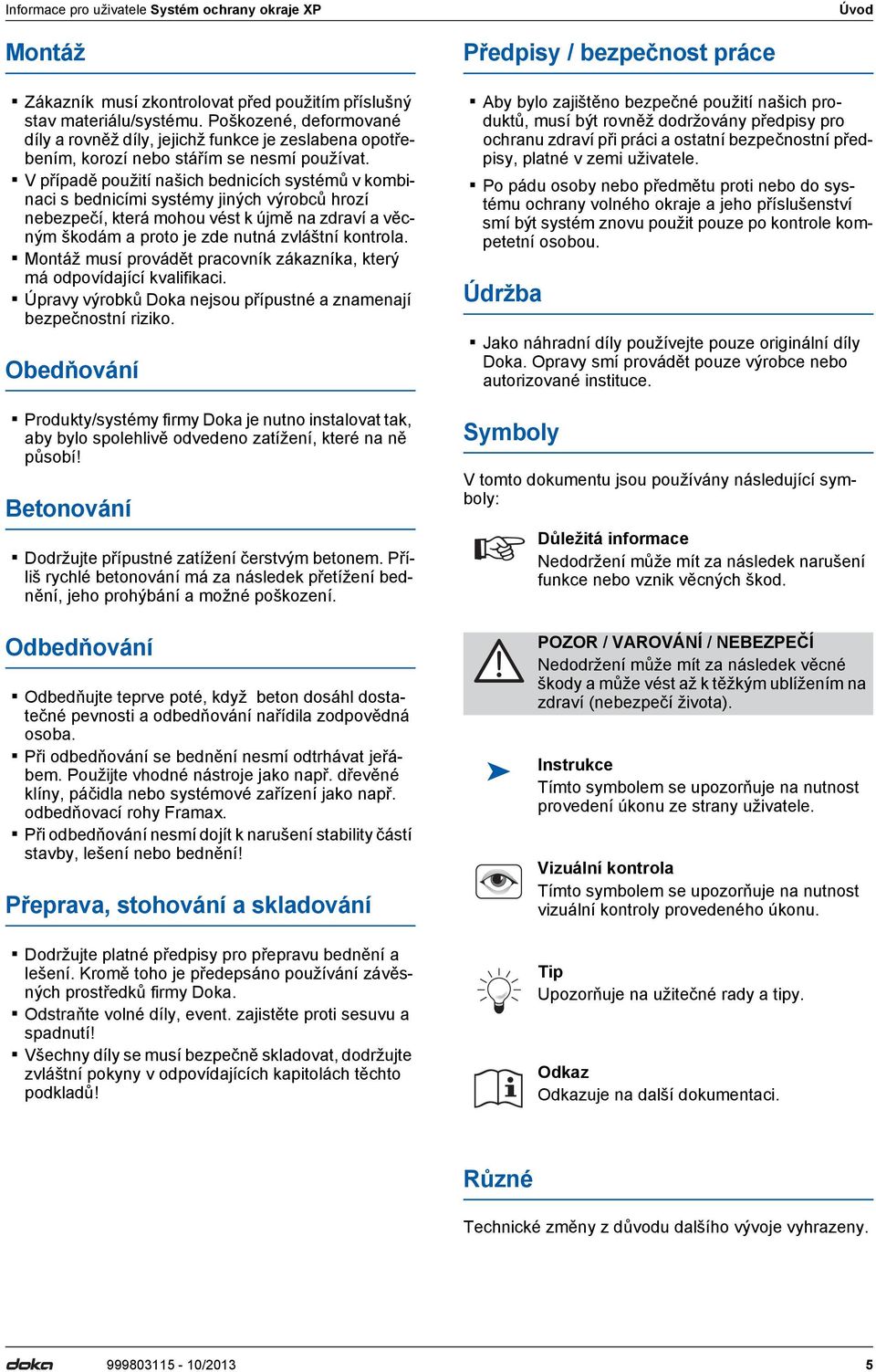

5 Informace pro uživatele Systém ochrany okraje XP Úvod Montáž Zákazník musí zkontrolovat před použitím příslušný stav materiálu/systému. Poškozené, deformované díly a rovněž díly, jejichž funkce je zeslabena opotřebením, korozí nebo stářím se nesmí používat. V případě použití našich bednicích systémů v kombinaci s bednicími systémy jiných výrobců hrozí nebezpečí, která mohou vést k újmě na zdraví a věcným škodám a proto je zde nutná zvláštní kontrola. Montáž musí provádět pracovník zákazníka, který má odpovídající kvalifikaci. Úpravy výrobků Doka nejsou přípustné a znamenají bezpečnostní riziko. Obedňování Produkty/systémy firmy Doka je nutno instalovat tak, aby bylo spolehlivě odvedeno zatížení, které na ně působí! Betonování Dodržujte přípustné zatížení čerstvým betonem. Příliš rychlé betonování má za následek přetížení bednění, jeho prohýbání a možné poškození. Odbedňování Odbedňujte teprve poté, když beton dosáhl dostatečné pevnosti a odbedňování nařídila zodpovědná osoba. Při odbedňování se bednění nesmí odtrhávat jeřábem. Použijte vhodné nástroje jako např. dřevěné klíny, páčidla nebo systémové zařízení jako např. odbedňovací rohy Framax. Při odbedňování nesmí dojít k narušení stability částí stavby, lešení nebo bednění! Přeprava, stohování a skladování Dodržujte platné předpisy pro přepravu bednění a lešení. Kromě toho je předepsáno používání závěsných prostředků firmy Doka. Odstraňte volné díly, event. zajistěte proti sesuvu a spadnutí! Všechny díly se musí bezpečně skladovat, dodržujte zvláštní pokyny v odpovídajících kapitolách těchto podkladů! Předpisy / bezpečnost práce by bylo zajištěno bezpečné použití našich produktů, musí být rovněž dodržovány předpisy pro ochranu zdraví při práci a ostatní bezpečnostní předpisy, platné v zemi uživatele. Po pádu osoby nebo předmětu proti nebo do systému ochrany volného okraje a jeho příslušenství smí být systém znovu použit pouze po kontrole kompetetní osobou. Údržba Jako náhradní díly používejte pouze originální díly Doka. Opravy smí provádět pouze výrobce nebo autorizované instituce. Symboly V tomto dokumentu jsou používány následující symboly: Důležitá informace Nedodržení může mít za následek narušení funkce nebo vznik věcných škod. POZOR / VROVÁNÍ / NEBEZPEČÍ Nedodržení může mít za následek věcné škody a může vést až k těžkým ublížením na zdraví (nebezpečí života). Instrukce Tímto symbolem se upozorňuje na nutnost provedení úkonu ze strany uživatele. Vizuální kontrola Tímto symbolem se upozorňuje na nutnost vizuální kontroly provedeného úkonu. Tip Upozorňuje na užitečné rady a tipy. Odkaz Odkazuje na další dokumentaci. Různé Technické změny z důvodu dalšího vývoje vyhrazeny /2013 5

6 Úvod Informace pro uživatele Systém ochrany okraje XP Služby Doka Podpora ve všech fázích projektu Doka nabízí širokou paletu služeb s jediným cílem: podpořit úspěch Vaši stavby. Každý projekt je jedinečný. o je však pro všechny stavební projekty společné, je základní struktura v pěti fázích. Doka zná různé požadavky svých zákazníků a podpoří Vás poradenskými, projektovými a dalšími službami, stejně jako bednicími produkty při efektivní realizaci bednění - v každé z těchto fází Fáze vývoje projektu Nabídková fáze Fáze přípravy výroby Správná rozhodnutí díky profesionálnímu poradenství Optimalizace nabídek se společností Doka jako zkušeným partnerem Optimalizace nasazení bednění pro vyšší efektivitu díky seriózně kalkulovaným konceptům bednění Nalezení správných a přesných řešení bednění díky pomoci při vypsání výběrového řízení důkladné analýze výchozí situace objektivnímu vyhodnocení rizik v oblasti projektování, realizace a dodržení termínů Vypracování úspěšných nabídek díky použití seriózně kalkulovaných orientačních cen správnému výběru bednění optimální časové kalkulaci Hospodárné plánování od samého začátku díky detailní nabídce stanovení množství materiálu sladění průběhu prací a termínů přejímky /2013

7 Informace pro uživatele Systém ochrany okraje XP Úvod Fáze provádění (hrubé) stavby 4 5 Fáze dokončení (hrubé) stavby Vaše výhody díky profesionálnímu poradenství Úspora nákladů a času Poradenství a podpora od samého začátku znamenají vhodnou volbu a odpovídajcí použití bednění podle plánu. Díky správným pracovním postupům docílíte optimálního využití bednění a efektivních bednicích časů. Optimální nasazení zdrojů za pomoci odborníků na bednění společnosti Doka Optimalizace výstavby díky přesnému plánování nasazení bednění projektovým technikům s mezinárodními zkušenostmi přizpůsobené logistice přepravy podpoře na stavbě Pozitivní ukončení projektu díky profesionální podpoře Služby Doka zajistí transparentnost a efektivitu díky společné přejímce bednění demontáži prováděné odborníky efektivnímu čištění a opravám pomocí speciálních přístrojů Maximální bezpečnost práce Poradenství a podpora při správném a projektu odpovídajícím použití přináší větší bezpečnost práce. Transparentnost Transparentní služby a náklady umožňují vyvarovat se improvizací v průběhu stavby a překvapení při jejím dokončení. Snížení dodatečných nákladů Odborné poradenství zhlediska výběru, kvality a správného použití omezuje poškození materiálu a minimalizuje opotřebení /2013 7

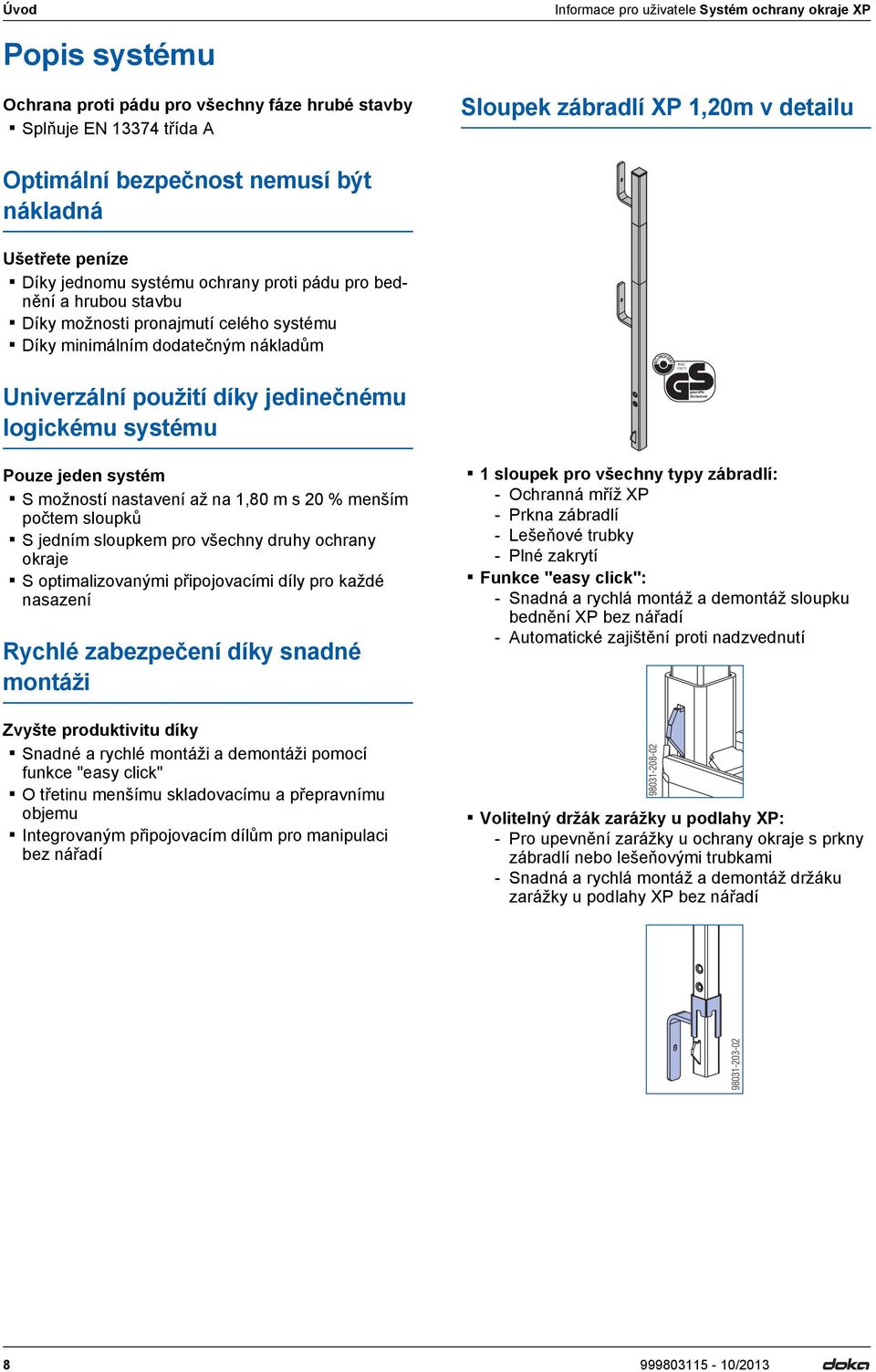

8 Úvod Informace pro uživatele Systém ochrany okraje XP Popis systému Ochrana proti pádu pro všechny fáze hrubé stavby Splňuje EN třída Sloupek zábradlí XP 1,20m v detailu Optimální bezpečnost nemusí být nákladná Ušetřete peníze Díky jednomu systému ochrany proti pádu pro bednění a hrubou stavbu Díky možnosti pronajmutí celého systému Díky minimálním dodatečným nákladům BU Univerzální použití díky jedinečnému logickému systému Pouze jeden systém S možností nastavení až na 1,80 m s 20 % menším počtem sloupků S jedním sloupkem pro všechny druhy ochrany okraje S optimalizovanými připojovacími díly pro každé nasazení Rychlé zabezpečení díky snadné montáži Zvyšte produktivitu díky Snadné a rychlé montáži a demontáži pomocí funkce "easy click" O třetinu menšímu skladovacímu a přepravnímu objemu Integrovaným připojovacím dílům pro manipulaci bez nářadí 1 sloupek pro všechny typy zábradlí: - Ochranná mříž XP - Prkna zábradlí - Lešeňové trubky - Plné zakrytí Funkce "easy click": - Snadná a rychlá montáž a demontáž sloupku bednění XP bez nářadí - utomatické zajištění proti nadzvednutí Volitelný držák zarážky u podlahy XP: - Pro upevnění zarážky u ochrany okraje s prkny zábradlí nebo lešeňovými trubkami - Snadná a rychlá montáž a demontáž držáku zarážky u podlahy XP bez nářadí geprüfte Sicherheit /2013

9 Informace pro uživatele Systém ochrany okraje XP Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Ochrana okraje na stavební konstrukci - výška zábradlí až okraje stavební konstrukci - výška zábradlí až 1,20 m 1,20 m Ochranná mříž XP Prkna zábradlí Lešeňové trubky Plné zakrytí Zábradelní profil Výška zábradlí: 114 cm Výška zábradlí: 119 cm (s prkny zábradlí o šířce 15 cm) Výška zábradlí: 110 cm Výška zábradlí: 119 cm (s prkny zábradlí o šířce 15 cm) Sloupek zábradlí XP 1,20m Botka se svorkou XP 40cm Botka se svorkou XP 85cm Šroubovací botka XP Botka pro sloupek zábradlí XP Botka pro schodiště XP Botka pro třmínky XP Připojovací prvek Oblasti použití Zakotvení Rozsah sevření: 2-43 cm Upevnění na čelní ploše betonových stropů Upevnění na betonovém parapetu Rozsah sevření: 2-85 cm Upevnění na čelní ploše např. na římsách mostů Upevnění na stropní desce ve hmoždince pro zábradlí 20,0 v zástrčné vložce 24mm v dodatečně vyvrtaných otvorech v betonu Upevnění na stropní desce pomocí expreskotvy Doka 16x125mm pomocí alternativní hmoždinky Upevnění z boku na schodiště pomocí expreskotvy Doka 16x125mm pomocí alternativní hmoždinky Rozsah sevření: cm Upevnění na čelní ploše v třmenech výztuže, např. na nosných konstrukcích mostů /2013 9

10 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Informace pro uživatele Systém ochrany okraje XP Montáž sloupku zábradlí XP 1,20m Důležitá informace: Pokud při montáži resp. demontáži ochrany okraje není k dispozici ochrana proti pádu (např. fasádní lešení, plošina), musí být použity osobní ochranné prostředky proti pádu (např. bezpečnostní postroj Doka). Vhodné úchytné body musí být určeny odpovědnou osobou pověřenou investorem. Připojovací prvky připevněte pouze na stavební díly, které bezpečně obvedou vznikající síly. Dov. zatěžovací šířku sloupků zábradlí XP a dov. zatížení zakotvení naleznete v kapitole "Dimenzování". Nasuňte sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click"). D pomocí botky se svorkou XP 40cm Nastavení rozsahu sevření botky se svorkou XP 40cm - odstraňte klín z klínového otvoru. Nasuňte botku se svorkou XP 40cm na strop, tak aby přiléhala k čelní straně. Zatlučte klín dokud kladivo po úderu neodskočí. Botka se svorkou XP 40cm Sloupek zábradlí XP 1,20m D Pojistka Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Namontujte zábradlí (viz kapitola "Montáž zábradlí). pomocí botky se svorkou XP 85cm Botka se svorkou XP 40cm U montáže sloupku bednění XP 1,20m pomocí botky se svorkou XP 85cm postupujte stejně jako s botkou se svorkou XP 40cm. Příklad nasazení Nasuňte držák zarážky u podlahy XP 1,20m zdola na sloupek zábradlí XP 1,20m (není zapotřebí u ochranné mříže XP). B B B Držák zarážky u podlahy XP 1,20m Sloupek zábradlí XP 1,20m Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy. Botka se svorkou XP 85cm B Sloupek zábradlí XP 1,20m /2013

11 Informace pro uživatele Systém ochrany okraje XP pomocí šroubovací botky XP 3 varianty upevnění: ve hmoždince pro zábradlí 20,0 v zástrčné vložce 24mm v dodatečně vyvrtaných otvorech v betonu Připevnění ve hmoždince pro zábradlí 20,0 Vtlačte hmoždinku pro zábradlí 20,0 do čerstvého betonu. Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Nasuňte držák zarážky u podlahy XP 1,20m zdola na sloupek zábradlí XP 1,20m (není zapotřebí u ochranné mříže XP). B Držák zarážky u podlahy XP 1,20m Sloupek zábradlí XP 1,20m B E a Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy. b Nasuňte sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click") a... Vzdálenost od kraje min. 10 cm b... 19,4 cm E Hmoždinka pro zábradlí 20,0 D F Po dosažení pevnosti betonu B10 (charakteristická krychelná pevnost v tlaku f ck cube 10 N/mm 2 ): Proražte víčko hmoždinky pro zábradlí 20,0 závitovým koncem šroubovací botky XP. Zasuňte šroubovací botku XP až na začátek závitu hmoždinky pro zábradlí 20,0 a otočte cca. 3-krát až na doraz a zajistěte tak proti nadzvednutí. F Sloupek zábradlí XP 1,20m D Pojistka F Šroubovací botka XP Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Namontujte zábradlí (viz kapitola "Montáž zábradlí) F Šroubovací botka XP Profil pro nasunutí sloupku musí být obrácen směrem do vnitřní části budovy /

12 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Připevnění v zástrčné vložce 24mm Vtlačte zástrčnou vložku 24mm do čerstvého betonu. Informace pro uživatele Systém ochrany okraje XP Upevnění v dodatečně vyvrtaném otvoru Vyvrtejte a vyčistěte otvor. a a b b G c a... Vzdálenost od kraje min. 10 cm b... 16,5 cm G Zástrčná vložka 24mm Po dosažení pevnosti betonu B10 (charakteristická krychelná pevnost v tlaku f ck cube 10 N/mm 2 ): Odstraňte zátku zástrčné vložky a vsuňte šroubovací botku XP 1,20m až na doraz. a... Vzdálenost od kraje min. 10 cm b... Hloubka vyvrtaného otvoru min. 16 cm c... Průměr otvoru 24 mm Vsuňte šroubovací botku XP do otvoru až na doraz. F F F Šroubovací botka XP Profil pro nasunutí sloupku musí být obrácen směrem do vnitřní části budovy. F Šroubovací botka XP Profil pro nasunutí sloupku musí být obrácen směrem do vnitřní části budovy. Další postup jako u hmoždinky pro zábradlí 20,0. Důležitá informace: Dodatečná opatření, pokud požadavky na zajištění zábradlí proti nazdvihnutí přesahují ČSN EN 13374: Dodatečně zajistěte obě vnější šroubovací botky spojeného zábradlí (např. přilepením šroubovacích botek pomocí montážní pěny). lternativně lze použít hmoždinky pro zábradlí 20,0 místo zástrčných vložek 24mm na vnějších šroubovacích botkách. Další postup jako u hmoždinky pro zábradlí 20,0. Důležitá informace: Dodatečná opatření, pokud požadavky na zajištění zábradlí proti nazdvihnutí přesahují ČSN EN 13374: Dodatečně zajistěte obě vnější šroubovací botky spojeného zábradlí (např. přilepením šroubovacích botek pomocí montážní pěny). lternativně lze použít hmoždinky pro zábradlí 20,0 místo zástrčných vložek 24mm na vnějších šroubovacích botkách /2013

13 Informace pro uživatele Systém ochrany okraje XP pomocí botky pro sloupek zábradlí XP Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Nasuňte držák zarážky u podlahy XP 1,20m zdola na sloupek zábradlí XP 1,20m (není zapotřebí u ochranné mříže XP). Dbejte na návod k montáži "Expreskotva Doka 16x125mm" resp. alternativní hmoždinky! Připevněte botky pro sloupek zábradlí XP pomocí expreskotvy Doka 16x125mm nebo alternativní hmoždinky s minimální délkou sevření 3 cm, např. kompaktní hmoždinka Hilti M12x50. B H I a B Držák zarážky u podlahy XP 1,20m Sloupek zábradlí XP 1,20m Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy. J Nasuňte sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click") a... Vzdálenost od kraje min. 15 cm (u expreskotvy Doka 16x125mm) H Botka pro sloupek zábradlí XP I Expreskotva Doka 16x125mm J Pero Doka 16mm D H Otvory v botce pro sloupek zábradlí XP c b b... Ø 18 mm (pro expreskotvu Doka 16x125mm) c... Ø 13 mm (pro alternativní hmoždinky) Profil pro nasunutí sloupku musí být obrácen směrem do vnitřní části budovy Sloupek zábradlí XP 1,20m D Pojistka H Botka pro sloupek zábradlí XP Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Namontujte zábradlí (viz kapitola "Montáž zábradlí) /

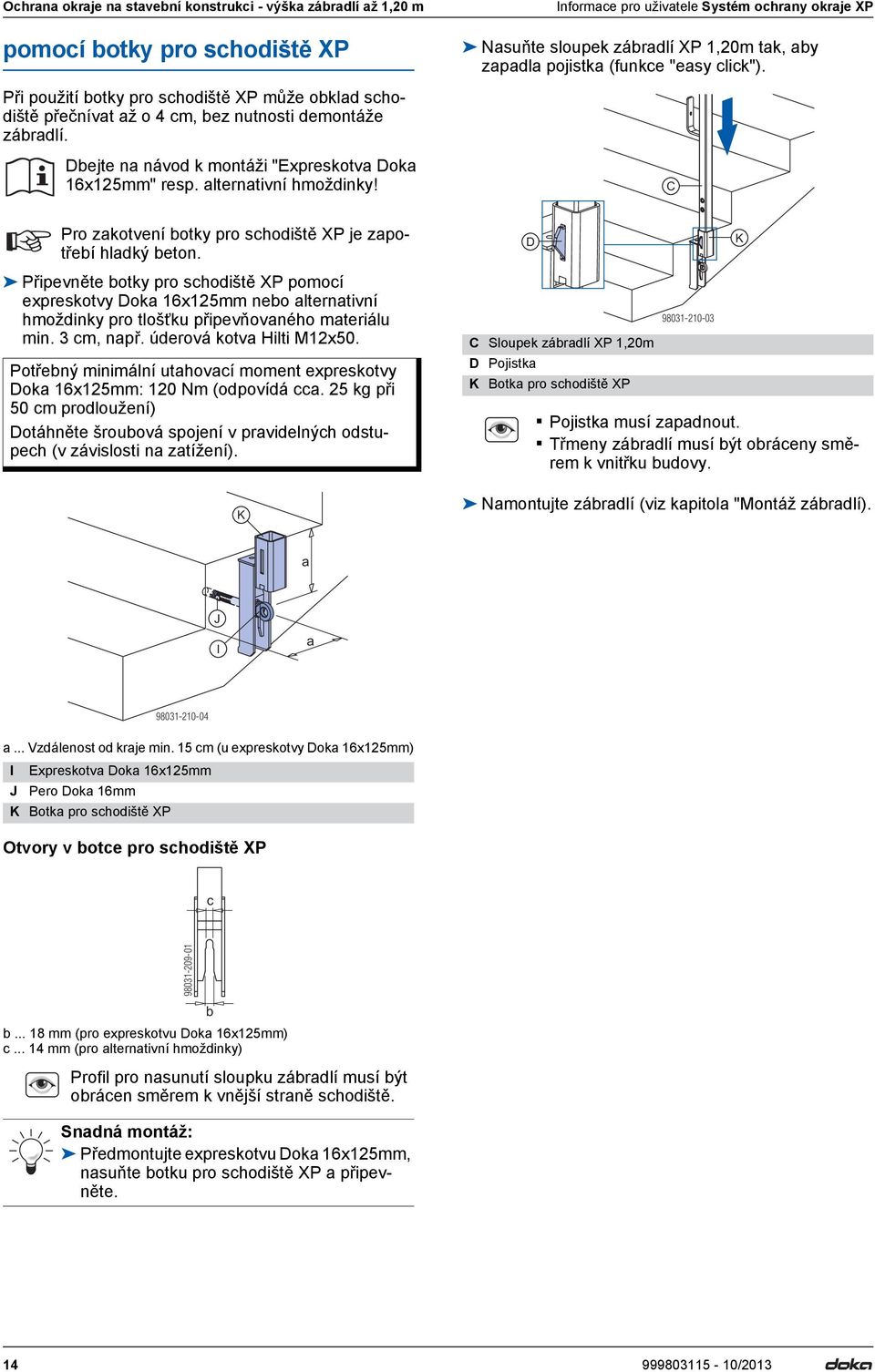

14 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m pomocí botky pro schodiště XP Při použití botky pro schodiště XP může obklad schodiště přečnívat až o 4 cm, bez nutnosti demontáže zábradlí. Dbejte na návod k montáži "Expreskotva Doka 16x125mm" resp. alternativní hmoždinky! Pro zakotvení botky pro schodiště XP je zapotřebí hladký beton. Připevněte botky pro schodiště XP pomocí expreskotvy Doka 16x125mm nebo alternativní hmoždinky pro tlošťku připevňovaného materiálu min. 3 cm, např. úderová kotva Hilti M12x50. Potřebný minimální utahovací moment expreskotvy Doka 16x125mm: 120 Nm (odpovídá cca. 25 kg při 50 cm prodloužení) Dotáhněte šroubová spojení v pravidelných odstupech (v závislosti na zatížení). K Informace pro uživatele Systém ochrany okraje XP Nasuňte sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click"). D Sloupek zábradlí XP 1,20m D Pojistka K Botka pro schodiště XP Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Namontujte zábradlí (viz kapitola "Montáž zábradlí). K a J I a a... Vzdálenost od kraje min. 15 cm (u expreskotvy Doka 16x125mm) I Expreskotva Doka 16x125mm J Pero Doka 16mm K Botka pro schodiště XP Otvory v botce pro schodiště XP c b mm (pro expreskotvu Doka 16x125mm) c mm (pro alternativní hmoždinky) b Profil pro nasunutí sloupku zábradlí musí být obrácen směrem k vnější straně schodiště. Snadná montáž: Předmontujte expreskotvu Doka 16x125mm, nasuňte botku pro schodiště XP a připevněte /2013

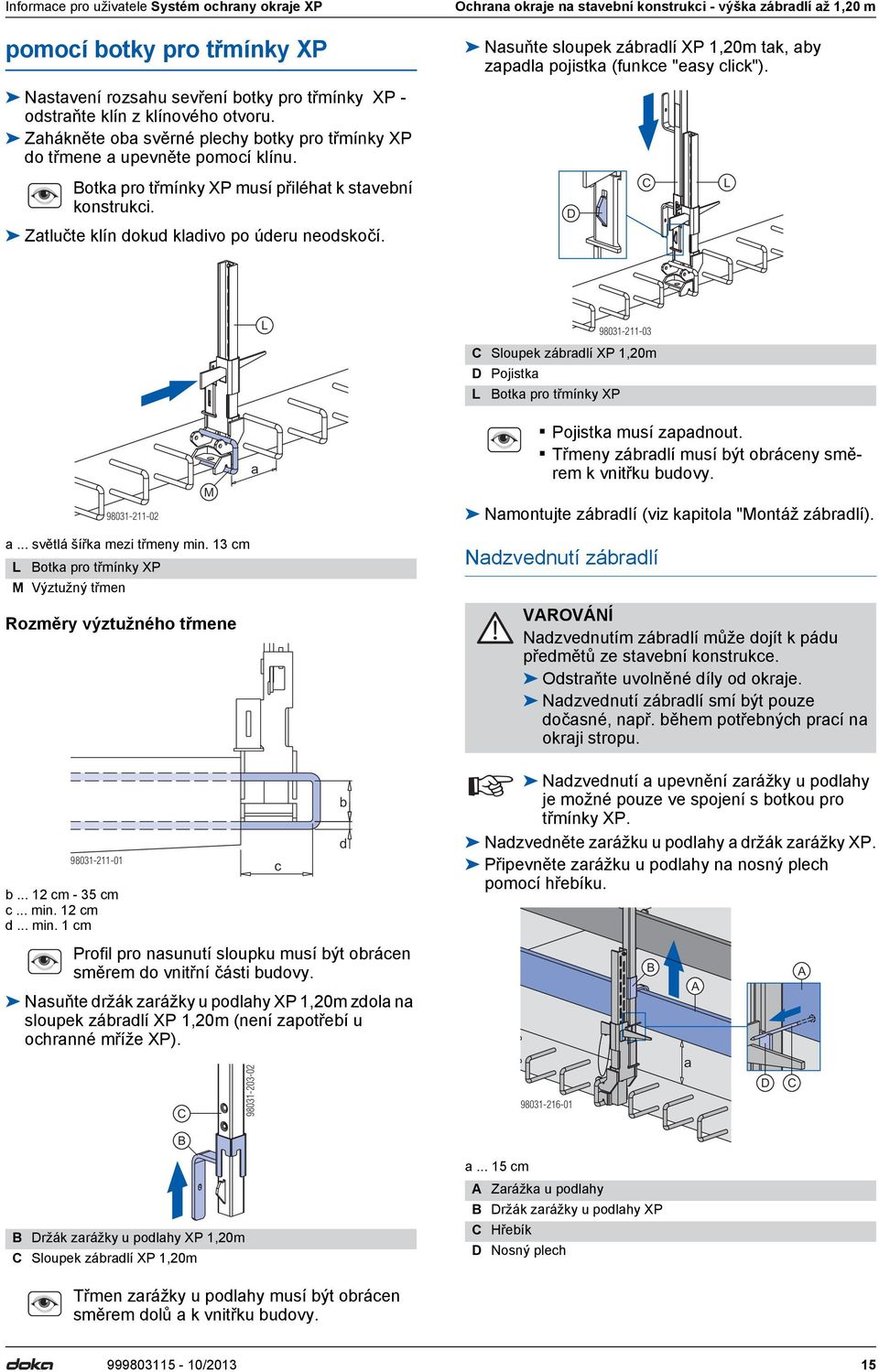

15 Informace pro uživatele Systém ochrany okraje XP pomocí botky pro třmínky XP Nastavení rozsahu sevření botky pro třmínky XP - odstraňte klín z klínového otvoru. Zahákněte oba svěrné plechy botky pro třmínky XP do třmene a upevněte pomocí klínu. Botka pro třmínky XP musí přiléhat k stavební konstrukci. Zatlučte klín dokud kladivo po úderu neodskočí. Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Nasuňte sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click"). D L L Sloupek zábradlí XP 1,20m D Pojistka L Botka pro třmínky XP M a Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Namontujte zábradlí (viz kapitola "Montáž zábradlí). a... světlá šířka mezi třmeny min. 13 cm L Botka pro třmínky XP M Výztužný třmen Rozměry výztužného třmene b cm - 35 cm c... min. 12 cm d... min. 1 cm Profil pro nasunutí sloupku musí být obrácen směrem do vnitřní části budovy. Nasuňte držák zarážky u podlahy XP 1,20m zdola na sloupek zábradlí XP 1,20m (není zapotřebí u ochranné mříže XP) c b d Nadzvednutí zábradlí VROVÁNÍ Nadzvednutím zábradlí může dojít k pádu předmětů ze stavební konstrukce. Odstraňte uvolněné díly od okraje. Nadzvednutí zábradlí smí být pouze dočasné, např. během potřebných prací na okraji stropu. Nadzvednutí a upevnění zarážky u podlahy je možné pouze ve spojení s botkou pro třmínky XP. Nadzvedněte zarážku u podlahy a držák zarážky XP. Připevněte zarážku u podlahy na nosný plech pomocí hřebíku B a D B B Držák zarážky u podlahy XP 1,20m Sloupek zábradlí XP 1,20m a cm Zarážka u podlahy B Držák zarážky u podlahy XP Hřebík D Nosný plech Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy /

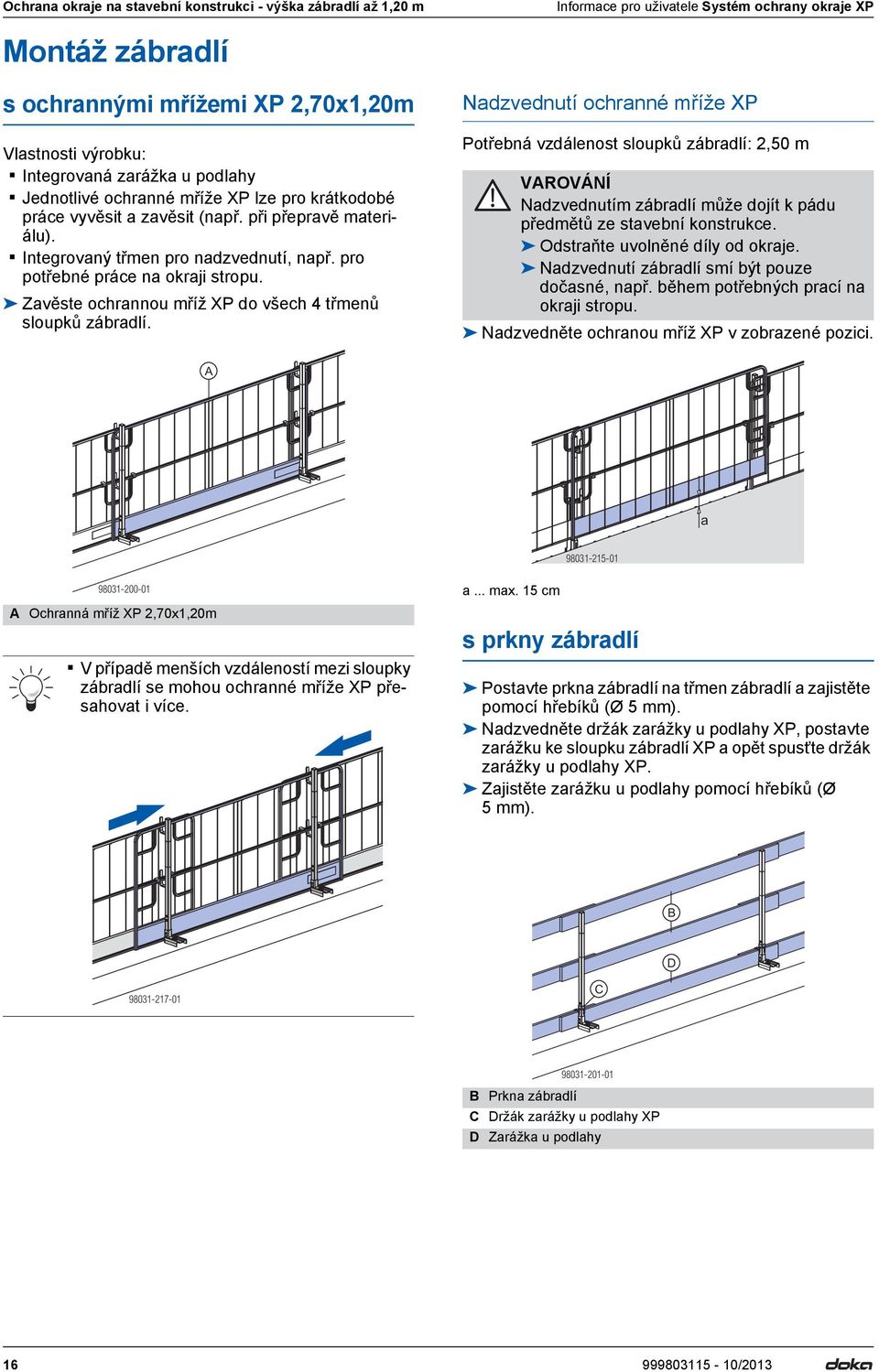

16 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Informace pro uživatele Systém ochrany okraje XP Montáž zábradlí s ochrannými mřížemi XP 2,70x1,20m Vlastnosti výrobku: Integrovaná zarážka u podlahy Jednotlivé ochranné mříže XP lze pro krátkodobé práce vyvěsit a zavěsit (např. při přepravě materiálu). Integrovaný třmen pro nadzvednutí, např. pro potřebné práce na okraji stropu. Zavěste ochrannou mříž XP do všech 4 třmenů sloupků zábradlí. Nadzvednutí ochranné mříže XP Potřebná vzdálenost sloupků zábradlí: 2,50 m VROVÁNÍ Nadzvednutím zábradlí může dojít k pádu předmětů ze stavební konstrukce. Odstraňte uvolněné díly od okraje. Nadzvednutí zábradlí smí být pouze dočasné, např. během potřebných prací na okraji stropu. Nadzvedněte ochranou mříž XP v zobrazené pozici. a Ochranná mříž XP 2,70x1,20m V případě menších vzdáleností mezi sloupky zábradlí se mohou ochranné mříže XP přesahovat i více. a... max. 15 cm s prkny zábradlí Postavte prkna zábradlí na třmen zábradlí a zajistěte pomocí hřebíků (Ø 5 mm). Nadzvedněte držák zarážky u podlahy XP, postavte zarážku ke sloupku zábradlí XP a opět spusťte držák zarážky u podlahy XP. Zajistěte zarážku u podlahy pomocí hřebíků (Ø 5 mm). B D B Prkna zábradlí Držák zarážky u podlahy XP D Zarážka u podlahy /2013

17 Informace pro uživatele Systém ochrany okraje XP s držákem lešeňové trubky D34/48mm Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Navlékněte držák lešeňové trubky mezi lešeňové trubky a zavěste na zadní straně sloupku zábradlí XP. Pomocí držáku lešeňové trubky D34/48mm lze připevnit lešeňové trubky na sloupku zábradlí XP. Lze jej použít pro lešeňové trubky D34mm a D48mm. Připevnit lze i lešeňové trubky v šikmé poloze, např. u schodišť. V případě souběžných lešeňových trubek jsou připevněny obě trubky. Důležitá informace: Na každém třmenu zábradlí musí být namontován držák lešeňové trubky jako pojistka proti zvednutí. Každá lešeňová trubka musí být zajištěna proti bočnímu sklouznutí pomocí klínu držáku lešeňové trubky. Položte lešeňové trubky na třmen zábradlí sloupku zábradlí XP. D B Sloupek zábradlí XP 1,20m B Lešeňová trubka D34mm resp. D48mm D Držák lešeňové trubky D34/48mm Upevněte držák lešeňové trubky pomocí klínu. a B Sloupek zábradlí XP 1,20m B Lešeňová trubka D34mm resp. D48mm Uveďte svěrný plech držáku lešeňové trubky do správné pozice (dbejte na vyražená směrová označení pro průměr trubky). a... Minimální přesah 10 cm Nadzvedněte držák zarážky u podlahy XP, postavte zarážku ke sloupku zábradlí XP a opět spusťte držák zarážky u podlahy XP. Zajistěte zarážku u podlahy pomocí hřebíků (Ø 5 mm). Poloha svěrného plechu u lešeňových trubek D34mm u lešeňových trubek D48mm Upozornění k lešeňovým trubkám D34mm: Pokud otočíte svěrný plech o 180 (zářez ukazuje směrem nahoru), lze změnit vertikální polohu lešeňové trubky D34mm o 14 mm (tak dosáhnete povoleného vertikálního odstupu 47 cm mezi horním a středním zábradlím). Dov. zatěžovací šířka musí být zvláště dimenzována - v závislosti na tloušťce stěn a pevnosti materiálu. Svěrný plech držáku lešeňové trubky D34/48mm F E Držák zarážky u podlahy XP F Zarážka u podlahy E /

18 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Příklady použití Průběh lešeňových trubek Lešeňové trubky rovně šikmo D34mm Informace pro uživatele Systém ochrany okraje XP s držákem lešeňové trubky D48mm Důležitá informace: Na každém třmenu zábradlí musí být namontován držák lešeňové trubky jako pojistka proti zvednutí. Každá lešeňová trubka musí být zajištěna proti bočnímu sklouznutí pomocí klínu držáku lešeňové trubky. Nasaďte držák lešeňové trubky D48mm na třmen pro zábradlí. D48mm E E E Držák lešeňové trubky D48mm Navlékněte lešeňové trubky do držáku lešeňové trubky D48mm a připevněte pomocí klínu. Nadzvedněte držák zarážky u podlahy XP, postavte zarážku ke sloupku zábradlí XP a opět spusťte držák zarážky u podlahy XP. F F D Držák zarážky u podlahy XP D Zarážka u podlahy F Lešeňová trubka /2013

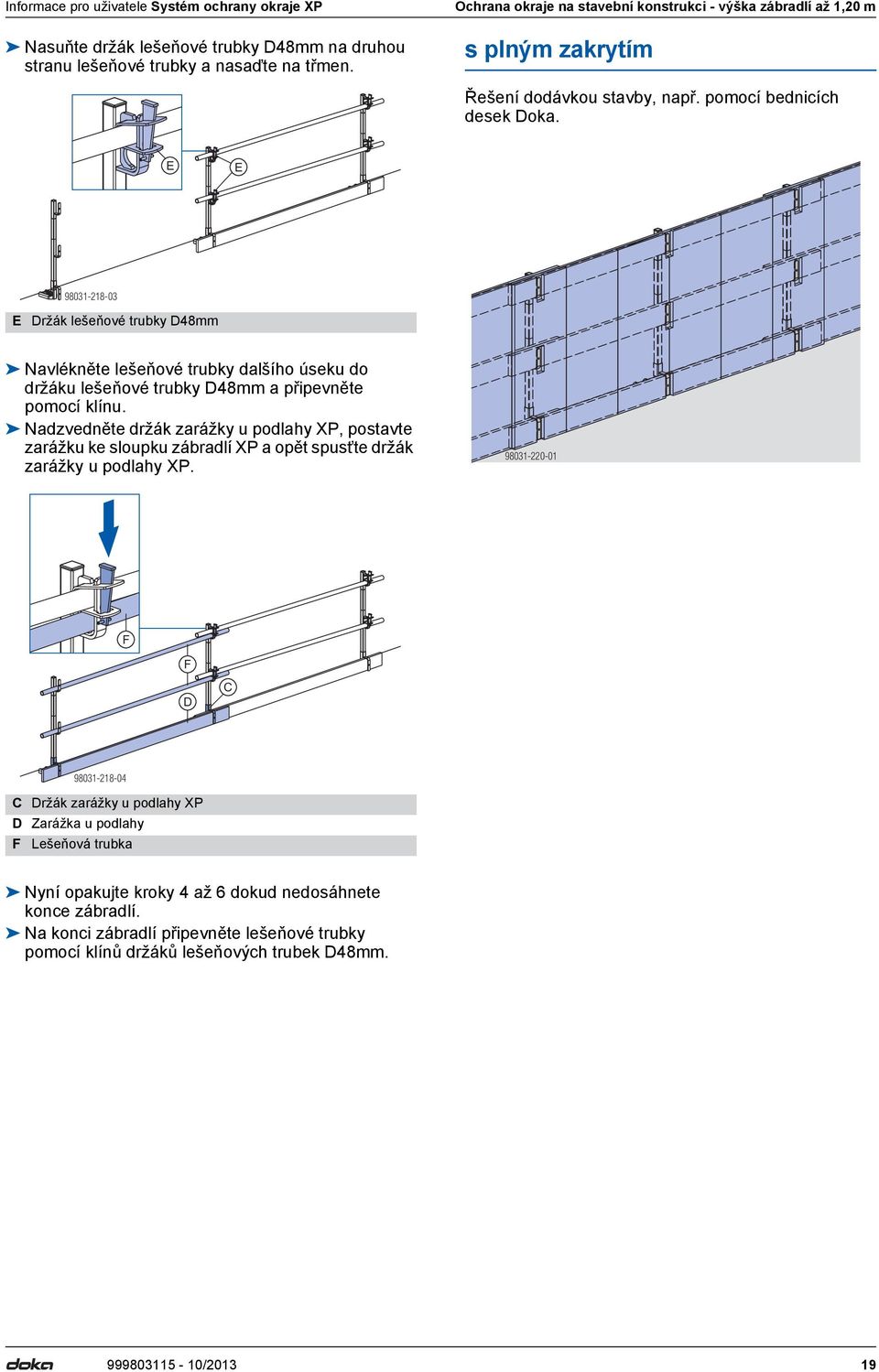

19 Informace pro uživatele Systém ochrany okraje XP Nasuňte držák lešeňové trubky D48mm na druhou stranu lešeňové trubky a nasaďte na třmen. Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m s plným zakrytím Řešení dodávkou stavby, např. pomocí bednicích desek Doka. E E E Držák lešeňové trubky D48mm Navlékněte lešeňové trubky dalšího úseku do držáku lešeňové trubky D48mm a připevněte pomocí klínu. Nadzvedněte držák zarážky u podlahy XP, postavte zarážku ke sloupku zábradlí XP a opět spusťte držák zarážky u podlahy XP F F D Držák zarážky u podlahy XP D Zarážka u podlahy F Lešeňová trubka Nyní opakujte kroky 4 až 6 dokud nedosáhnete konce zábradlí. Na konci zábradlí připevněte lešeňové trubky pomocí klínů držáků lešeňových trubek D48mm /

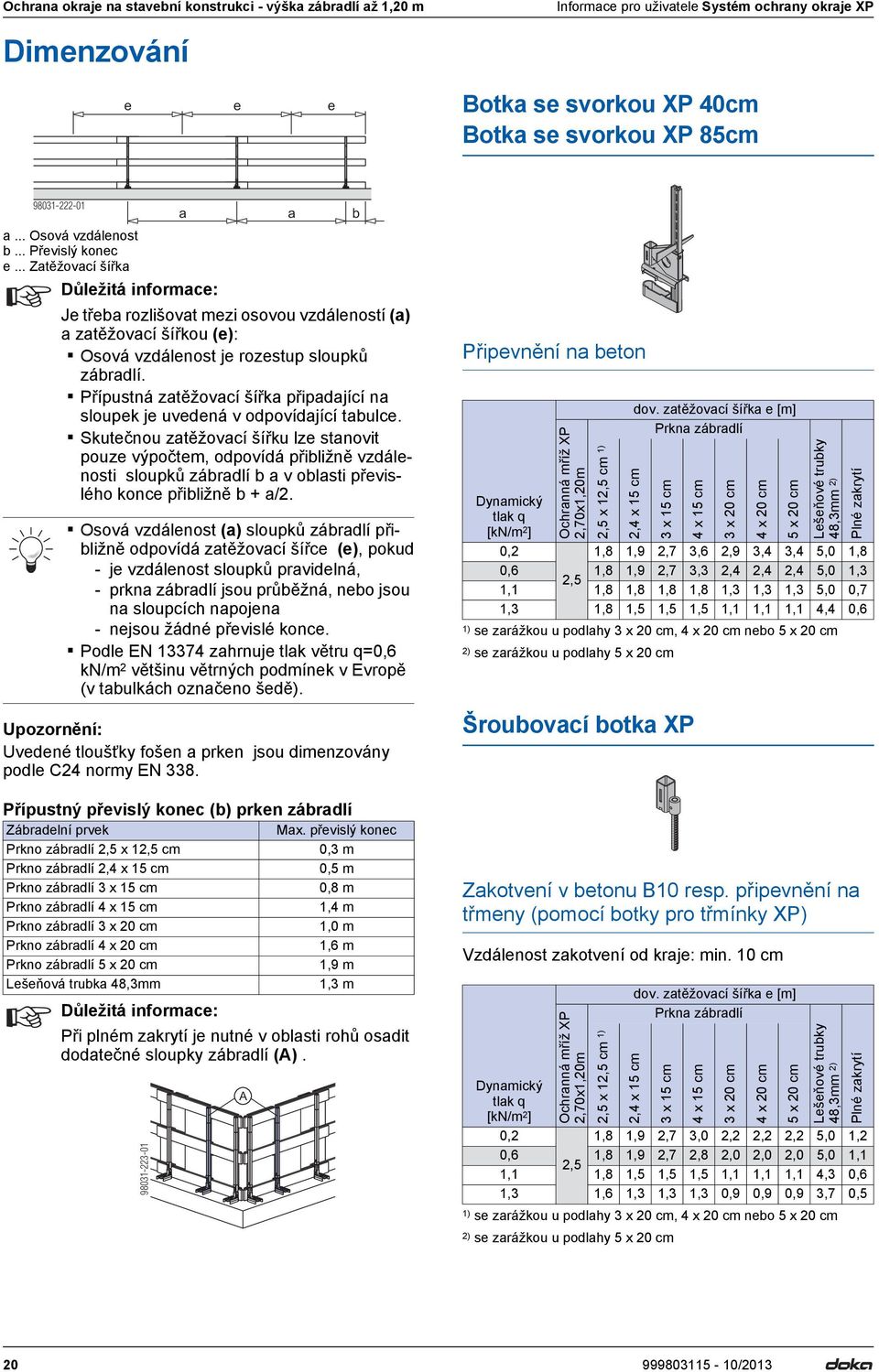

20 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Informace pro uživatele Systém ochrany okraje XP Dimenzování e e e Botka se svorkou XP 40cm Botka se svorkou XP 85cm a... Osová vzdálenost b... Převislý konec e... Zatěžovací šířka Důležitá informace: a Je třeba rozlišovat mezi osovou vzdáleností (a) a zatěžovací šířkou (e): Osová vzdálenost je rozestup sloupků zábradlí. Přípustná zatěžovací šířka připadající na sloupek je uvedená v odpovídající tabulce. Skutečnou zatěžovací šířku lze stanovit pouze výpočtem, odpovídá přibližně vzdálenosti sloupků zábradlí b a v oblasti převislého konce přibližně b + a/2. Osová vzdálenost (a) sloupků zábradlí přibližně odpovídá zatěžovací šířce (e), pokud - je vzdálenost sloupků pravidelná, - prkna zábradlí jsou průběžná, nebo jsou na sloupcích napojena - nejsou žádné převislé konce. Podle EN zahrnuje tlak větru q=0,6 kn/m 2 většinu větrných podmínek v Evropě (v tabulkách označeno šedě). Upozornění: Uvedené tloušťky fošen a prken jsou dimenzovány podle 24 normy EN 338. Přípustný převislý konec (b) prken zábradlí Zábradelní prvek Max. převislý konec Prkno zábradlí 2,5 x 12,5 cm 0,3 m Prkno zábradlí 2,4 x 15 cm 0,5 m Prkno zábradlí 3 x 15 cm 0,8 m Prkno zábradlí 4 x 15 cm 1,4 m Prkno zábradlí 3 x 20 cm 1,0 m Prkno zábradlí 4 x 20 cm 1,6 m Prkno zábradlí 5 x 20 cm 1,9 m Lešeňová trubka 48,3mm 1,3 m Důležitá informace: Při plném zakrytí je nutné v oblasti rohů osadit dodatečné sloupky zábradlí () a b Připevnění na beton Dynamický tlak q [kn/m 2 ] 0,2 Ochranná mříž XP 2,70x1,20m 1) 2,5 x 12,5 cm 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm Šroubovací botka XP Zakotvení v betonu B10 resp. připevnění na třmeny (pomocí botky pro třmínky XP) Vzdálenost zakotvení od kraje: min. 10 cm 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm Lešeňové trubky 48,3mm 2) Plné zakrytí 1,8 1,9 2,7 3,6 2,9 3,4 3,4 5,0 1,8 0,6 1,8 1,9 2,7 3,3 2,4 2,4 2,4 5,0 1,3 2,5 1,1 1,8 1,8 1,8 1,8 1,3 1,3 1,3 5,0 0,7 1,3 1,8 1,5 1,5 1,5 1,1 1,1 1,1 4,4 0,6 Dynamický tlak q [kn/m 2 ] 0,2 Ochranná mříž XP 2,70x1,20m 1) 2,5 x 12,5 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm Lešeňové trubky 48,3mm 2) Plné zakrytí 1,8 1,9 2,7 3,0 2,2 2,2 2,2 5,0 1,2 0,6 1,8 1,9 2,7 2,8 2,0 2,0 2,0 5,0 1,1 2,5 1,1 1,8 1,5 1,5 1,5 1,1 1,1 1,1 4,3 0,6 1,3 1,6 1,3 1,3 1,3 0,9 0,9 0,9 3,7 0, /2013

21 Informace pro uživatele Systém ochrany okraje XP Botka pro sloupek zábradlí XP Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Botka pro schodiště XP Zakotvení pomocí expreskotvy Doka 16x125mm v čerstvém betonu harakteristická krychelná pevnost čerstvého betonu (f ck, cube): 14 N/mm 2 Vzdálenost zakotvení od kraje: min. 15 cm Ochranná mříž XP 2,70x1,20m 1) 2,5 x 12,5 cm Dynamický tlak q [kn/m 2 ] 0,2 1,8 1,9 2,7 3,6 2,9 3,4 3,4 5,0 1,8 0,6 1,8 1,9 2,7 3,3 2,4 2,4 2,4 5,0 1,3 2,5 1,1 1,8 1,8 1,8 1,8 1,3 1,3 1,3 5,0 0,7 1,3 1,8 1,5 1,5 1,5 1,1 1,1 1,1 4,4 0,6 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm Zakotvení pomocí alternativní hmoždinky, např. kompaktní hmoždinky Hilti M12x50, v betonu 20/25 Vzdálenost zakotvení: min. 12 cm od tloušťky stavebního dílu 15 cm Dynamický tlak q [kn/m 2 ] 0,2 1,8 1,9 3,0 3,0 2,0 2,0 2,0 5,0 1,1 0,6 1,8 1,9 2,7 2,7 1,9 1,9 1,9 5,0 1,0 2,5 1,1 1,8 1,5 1,5 1,5 1,1 1,1 1,1 4,1 0,5 1,3 1,5 1,2 1,0 1,2 0,9 0,9 0,9 3,5 0,5 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm Tahová síla v expreskotvě: E d 13,6 kn (F = 9,1 kn) Ochranná mříž XP 2,70x1,20m 1) 2,5 x 12,5 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm Potřebná nosnost alternativních hmoždinek: R d 9,9 kn (F zul 6,6 kn) Řiďte se platnými předpisy výrobce. Lešeňové trubky 48,3mm 2) Lešeňové trubky 48,3mm 2) Plné zakrytí Plné zakrytí Zakotvení pomocí expreskotvy Doka 16x125mm v betonu 20/25 Vzdálenost zakotvení od kraje: min. 15 cm 1) 2,5 x 12,5 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm Dynamický tlak q [kn/m 2 ] 0,2 1,8 1,9 2,7 3,6 2,9 3,4 3,4 0,6 1,8 1,9 2,7 3,3 2,4 2,4 2,4 1,1 1,8 1,8 1,8 1,8 1,3 1,3 1,3 1,3 1,8 1,5 1,5 1,5 1,1 1,1 1,1 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm Tahová síla v expreskotvě: E d = 15,1 kn (F 10,1 kn) Zakotvení pomocí alternativní hmoždinky, např. kompaktní hmoždinky Hilti M12x50, v betonu 20/25 Vzdálenost zakotvení od kraje: min. 12 cm 1) 2,5 x 12,5 cm 3 x 20 cm 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm Botka pro třmínky XP 4 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm 5 x 20 cm Dynamický tlak q [kn/m 2 ] 0,2 1,8 1,9 2,7 2,7 1,8 1,8 1,8 0,6 1,8 1,9 2,6 2,6 1,9 1,9 1,9 1,1 1,7 1,4 1,4 1,4 1,0 1,0 1,0 1,3 1,4 1,2 1,2 1,2 0,9 0,9 0,9 Potřebná nosnost alternativních hmoždinek: R d 9,9 kn (F zul 6,6 kn) Řiďte se platnými předpisy výrobce. Tabulka dimenzování viz šroubovací botka XP /

22 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,20 m Informace pro uživatele Systém ochrany okraje XP /2013

23 Informace pro uživatele Systém ochrany okraje XP Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Ochrana okraje na stavební konstrukci - výška zábradlí až okraje stavební konstrukci - výška zábradlí až 1,80 m 1,80 m Ochranná mříž XP Prkna zábradlí Lešeňové trubky Plné zakrytí Zábradelní profil Výška zábradlí: 170 cm Výška zábradlí: 177 cm (s prkny zábradlí o šířce 15 cm) Výška zábradlí: 167 cm Výška zábradlí: 177 cm (s prkny zábradlí o šířce 15 cm) Sloupek zábradlí XP 1,20m a sloupek zábradlí XP 0,60m Botka se svorkou XP 40cm Botka se svorkou XP 85cm Botka pro sloupek zábradlí XP Oblasti použití Připojovací prvek Rozsah sevření: 2-43 cm Upevnění na čelní ploše u betonových stropů Rozsah sevření: 2-85 cm Upevnění na čelní ploše např. na římsách mostů Upevnění na stropní desce Zakotvení Expreskotva Doka 16x125mm /

24 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Informace pro uživatele Systém ochrany okraje XP Montáž sloupku zábradlí XP 1,20m a 0,60m Důležitá informace: Základy systému (montáž, zábradlí, apod.) jsou stejné jako u výšky zábradlí 1,20 m. Nasazení lešeňových trubek Držák lešeňové trubky D34/48mm Nasazení s ochrannými mřížemi XP resp. prkny zábradlí Nasuňte sloupek zábradlí XP 0,60m zdola na sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click"). Nasuňte sloupek zábradlí XP 0,60m zdola na sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click"). B B Sloupek zábradlí XP 0,60m B Sloupek zábradlí XP 1,20m Sloupek zábradlí XP 0,60m B Sloupek zábradlí XP 1,20m Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Nasuňte 2 ks držáků zarážky u podlahy XP 0,60m zdola na sloupek zábradlí XP 0,60m. Nasuňte držák zarážky u podlahy XP 0,60m zdola na sloupek zábradlí XP 0,60m (není zapotřebí u ochranné mříže XP). Sloupek zábradlí XP 0,60m Držák zarážky u podlahy XP 0,60m Sloupek zábradlí XP 0,60m Držák zarážky u podlahy XP 0,60m Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy. Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy. U připevnění na stavební konstrukci postupujte stejně jako u výšky zábradlí 1,20 m. U připevnění na stavební konstrukci postupujte stejně jako u výšky zábradlí 1,20 m /2013

25 Informace pro uživatele Systém ochrany okraje XP Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Držák lešeňové trubky D48mm Nasuňte držák zarážky u podlahy XP 1,20m zdola na sloupek zábradlí XP 1,20m Sloupek zábradlí XP 1,20m Držák zarážky u podlahy XP 1,20m Třmen zarážky u podlahy musí být obrácen směrem nahoru a k vnitřní části budovy. Nasuňte sloupek zábradlí XP 0,60m zdola na sloupek zábradlí XP 1,20m tak, aby zapadla pojistka (funkce "easy click"). B Sloupek zábradlí XP 0,60m B Sloupek zábradlí XP 1,20m Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřku budovy. Nasuňte držák zarážky u podlahy XP 0,60m zdola na sloupek zábradlí XP 0,60m (není zapotřebí u ochranné mříže XP). Sloupek zábradlí XP 0,60m Držák zarážky u podlahy XP 0,60m Třmen zarážky u podlahy musí být obrácen směrem dolů a k vnitřku budovy. U připevnění na stavební konstrukci postupujte stejně jako u výšky zábradlí 1,20 m /

26 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Informace pro uživatele Systém ochrany okraje XP Montáž zábradlí s ochrannými mřížemi XP 2,70x1,20m a ochrannými mřížemi XP 2,70x0,60m V případě menších vzdáleností mezi sloupky zábradlí se mohou ochranné mříže XP přesahovat i více. Zavěste ochrannou mříž XP 2,70x1,20m do spodních 4 třmenů zábradlí. Zavěste ochrannou mříž XP 2,70x0,60m do obou horních třmenů zábradlí tak, aby stohovací třmeny doléhaly na spodní ochrannou mříž. Spojte obě ochranné mříže pomocí suchého zipu. D B Detail stohovacího třmene Detail suchého zipu D Ochranná mříž XP 2,70x1,20m B Ochranná mříž XP 2,70x0,60m Stohovací třmen D Suchý zip 30x380mm (součástí dodávky ochranné mříže XP 2,70x0,60m) Upozornění: Nadzvednutí zábradlí jako u výšky zábradlí 1,20m není možné /2013

27 Informace pro uživatele Systém ochrany okraje XP Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m s prkny zábradlí, lešeňovými trubkami resp. plným zakrytím U montáže prken zábradlí, lešeňových trubek resp. plného zakrytí postupujte stejně jako u výšky zábradlí 1,20 m. Příklad použití s lešeňovými trubkami a držákem lešeňové trubky D34/48mm Příklad použití s lešeňovými trubkami a držákem lešeňové trubky 48mm F D G D B G Sloupek zábradlí XP 1,20m Sloupek zábradlí XP 0,60m D Držák zarážky u podlahy XP 0,60m (2 ks. pro každý sloupek zábradlí) F Držák lešeňové trubky D34/48mm G Zarážka u podlahy (2 fošny nad sebou) Sloupek zábradlí XP 1,20m B Držák zarážky u podlahy XP 1,20m Sloupek zábradlí XP 0,60m D Držák zarážky u podlahy XP 0,60m E Držák lešeňové trubky D48mm G Zarážka u podlahy /

28 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Informace pro uživatele Systém ochrany okraje XP Dimenzování a... Osová vzdálenost b... Převislý konec e... Zatěžovací šířka Důležitá e e e informace: a Je třeba rozlišovat mezi osovou vzdáleností (a) a zatěžovací šířkou (e): Osová vzdálenost je rozestup sloupků zábradlí. Přípustná zatěžovací šířka připadající na sloupek je uvedená v odpovídající tabulce. Skutečnou zatěžovací šířku lze stanovit pouze výpočtem, odpovídá přibližně vzdálenosti sloupků zábradlí b a v oblasti převislého konce přibližně b + a/2. Osová vzdálenost (a) sloupků zábradlí přibližně odpovídá zatěžovací šířce (e), pokud - je vzdálenost sloupků pravidelná, - prkna zábradlí jsou průběžná, nebo jsou na sloupcích napojena - nejsou žádné převislé konce. Podle EN zahrnuje tlak větru q=0,6 kn/m 2 většinu větrných podmínek v Evropě (v tabulkách označeno šedě). a b Přípustný převislý konec (b) prken zábradlí Zábradelní prvek Max. převislý konec Prkno zábradlí 2,5 x 12,5 cm 0,3 m Prkno zábradlí 2,4 x 15 cm 0,5 m Prkno zábradlí 3 x 15 cm 0,8 m Prkno zábradlí 4 x 15 cm 1,4 m Prkno zábradlí 3 x 20 cm 1,0 m Prkno zábradlí 4 x 20 cm 1,6 m Prkno zábradlí 5 x 20 cm 1,9 m Lešeňová trubka 48,3mm 1,3 m Důležitá informace: Při plném zakrytí je nutné v oblasti rohů osadit dodatečné sloupky zábradlí () Upozornění: Uvedené tloušťky fošen a prken jsou dimenzovány podle 24 normy EN /2013

29 Informace pro uživatele Systém ochrany okraje XP Botka se svorkou XP 40cm Botka se svorkou XP 85cm Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Botka pro sloupek zábradlí XP Zakotvení pomocí expreskotvy Doka 16x125mm v čerstvém betonu harakteristická krychelná pevnost čerstvého betonu (f ck, cube): 14 N/mm 2 Připevnění na beton Dynamický tlak q [kn/m 2 ] 0,2 Ochranná mříž XP 2,70x1,20m a 2,70x0,60m 1) 2,5 x 12,5 cm 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm Lešeňové trubky 48,3mm 2) 1,6 1,3 1,3 1,3 0,9 0,9 0,9 3,2 0,6 2,5 1,6 1,3 1,3 1,3 0,9 0,9 0,9 3,2 1,1 1,1 0,9 0,9 0,9 0,7 0,7 0,7 2,3 1,3 2,3 0,9 0,8 0,8 0,8 0,6 0,6 0,6 1,9 Vzdálenost zakotvení od kraje: min. 15 cm Dynamický tlak q [kn/m 2 ] 0,2 Ochranná mříž XP 2,70x1,20m a 2,70x0,60m 1) 2,5 x 12,5 cm 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm Lešeňové trubky 48,3mm 2) 1,6 1,3 1,3 1,3 0,9 0,9 0,9 3,2 0,6 2,5 1,6 1,3 1,3 1,3 0,9 0,9 0,9 3,2 1,1 1,1 0,9 0,9 0,9 0,7 0,7 0,7 2,3 1,3 2,3 0,9 0,8 0,8 0,8 0,6 0,6 0,6 1,9 Tahová síla v expreskotvě: E d 14,0 kn (F = 9,0 kn) Zakotvení pomocí expreskotvy Doka 16x125mm v betonu 20/25 Vzdálenost zakotvení od kraje: min. 15 cm Dynamický tlak q [kn/m 2 ] 0,2 Ochranná mříž XP 2,70x1,20m a 2,70x0,60m 1) 2,5 x 12,5 cm 1) se zarážkou u podlahy 3 x 20 cm, 4 x 20 cm nebo 5 x 20 cm 2) se zarážkou u podlahy 5 x 20 cm dov. zatěžovací šířka e [m] Prkna zábradlí 2,4 x 15 cm 3 x 15 cm 1,8 1,9 2,7 3,6 2,9 3,3 3,3 5,0 1,5 0,6 1,8 1,9 2,7 2,8 2,1 2,1 2,1 5,0 0,9 2,5 1,1 1,8 1,5 1,5 1,5 1,1 1,1 1,1 3,7 0,5 1,3 1,6 1,3 1,3 1,3 1,0 1,0 1,0 3,2 0,4 Tahová síla v expreskotvě: E d 22,9 kn (F = 15,3 kn) 4 x 15 cm 3 x 20 cm 4 x 20 cm 5 x 20 cm Lešeňové trubky 48,3mm 2) Plné zakrytí /

30 Ochrana okraje na stavební konstrukci - výška zábradlí až 1,80 m Informace pro uživatele Systém ochrany okraje XP /2013

31 Informace pro uživatele Systém ochrany okraje XP Ochrana okraje na bednění Ochrana okraje na bednění okraje bednění Ochranná mříž XP Prkna zábradlí Lešeňové trubky Zábradelní profil Sloupek zábradlí XP 1,20m Sloupek zábradlí XP 1,20m (a sloupek zábradlí XP 0,60m) Botka se svorkou XP 40cm daptér Dokamatic XP Oblasti použití Připojovací prvek Rozsah sevření: 2-43 cm Stropní bednění Doka Betonářské plošiny Doka Podlahové fošny Bednicí stoly Dokamatic /

32 Ochrana okraje na bednění Botka se svorkou XP 40cm Důležitá informace: Základy systému (montáž, zábradlí, apod.) jsou stejné jako u ochrany okraje na stavební konstrukci. Informace pro uživatele Systém ochrany okraje XP Použití ve směru příčných nosníků VROVÁNÍ Botka se svorkou XP 40cm upevňujte pouze na těch dílech, které zaručují bezpečné odvádění sil! Ochrana okraje stropních bednění Lze připevnit ve směru příčných nebo podélných nosníků. Důležitá informace: U větších pádových výšek namontujte ochranu okraje na předmontovanou horní konstrukci nosné konstrukce již na zemi. VROVÁNÍ Nebezpečí převrácení dřevěných bednicích nosníků! Namontujte botku se svorkou XP 40cm na bednicích nosnících pouze tehdy, pokud jsou zajištěny proti překlopení Toto použití není možné s ochrannými mřížemi XP VROVÁNÍ Nebezpečí zlomení bednicích desek! Upevnění pouze na bednicích deskách je zakázáno Montáž na bednicím nosníku je dovolená s i bez bednicí desky Působení zatížení Důležitá informace: Při připevnění na čelní straně musí být botka se svorkou XP 40cm připevněna přímo na bednicí nosník /2013

33 Informace pro uživatele Systém ochrany okraje XP Použití ve směru podélných nosníků Ochrana okraje na bednění Ochrana okraje na betonářských plošinách Doka Montáž na bednicím nosníku je dovolená pouze s bednicí deskou. Přibití obvyklé na stavbách: 1 hřebík/0,5 m 2 Působení zatížení a... Přesah bednicí desky 5 cm a Ochrana okraje na podlahových fošnách Důležitá informace: Minimální průřez podlahových fošen: 5 x 20 cm Dbejte na dostatečné přišroubování podlahových fošen /

34 Ochrana okraje na bednění daptér Dokamatic XP Důležitá informace: Základy systému (montáž, zábradlí, apod.) jsou stejné jako u ochrany okraje na stavební konstrukci. Pomocí adaptéru Dokamatic XP lze připevnit sloupek zábradlí XP na bednicí stůl Dokamatic. Vhodný pro všechny velikosti stolů. Integrovaná funkce spouštění: - Skladování a stohování bednicích stolů i bez demontáže adaptéru Dokamatic XP. - Sesazování bednicích stolů i s namontovaným adaptérem Dokamatic XP. Vhodné pro výšky zábradlí 1,20 m a 1,80 m. Osazení zábradlí v příčném i podélném směru. Boční ochranu namontujte již na zemi na stohované stoly opatřené plošinami bednicího stolů Dokamatic. Informace pro uživatele Systém ochrany okraje XP Vytáhněte zapuštěné botky pomocí kladiva tak, aby zapadla pojistka Nasuňte sloupek zábradlí XP tak, aby zapadla pojistka (funkce "easy click"). Poloha sloupku zábradlí pro zábradlí v příčném směru Poloha sloupku zábradlí pro zábradlí v podélném směru Montáž Možné pozice na paždíku bednicího stolu Dokamatic Znázorněné pozice B a platí pouze pro standardní bednicí stoly. U bednicích stolů se 2 nebo 4 mezipodpěrami lze podle potřeby změnit pozice B a. Standardní sloupek zábradlí v podélném a příčném směru B Dodatečný sloupek zábradlí v podélném směru Dodatečný sloupek zábradlí v podélném I příčném směru Upevněte adaptér Dokamatic XP v požadované pozici v paždíku bednicího stolu Dokamatic pomocí 2 ks. spojovacích čepů a zajistěte pomocí závlačky s pružinou. Znázornění montáže adaptéru Dokamatic u šířky bednicích stolů 2,00m u šířky bednicích stolů 2,50m B Pojistka musí zapadnout. Třmeny zábradlí musí být obráceny směrem k vnitřní části budovy. Namontujte zábradlí (viz kapitola "Montáž zábradlí). Demontáž Lehce nadzvedněte sloupek zábradlí XP a zatlačte spodní pojistku. daptér Dokamatic XP Spusťte sloupek zábradlí XP. Tímto deaktivujete funkci easy click. Poté rovně vytáhněte sloupek zábradlí XP /2013

35 Informace pro uživatele Systém ochrany okraje XP Ochrana okraje na bednění Montáž zábradlí s ochrannými mřížemi XP Doporučené délky mříží Bednicí stůl Dokamatic 2,00x4,00m 2,00x5,00m 2,50x4,00m 2,50x5,00m v příčném směru 2,00m 2,00m 2,50m 2,50m v podélném směru 1) zapotřebí pouze 1 sloupek zábradlí XP uprostřed Příklady použití 2,00 + 2,50 + 2,00 + 2,50 + 2,50m 1) 2,70m 1) 2,50m 1) 2,70m 1) Zábradlí v příčném směru Bednicí stůl Dokamatic 2,00x4,00m Bednicí stůl Dokamatic 2,50x5,00m Zábradlí v podélném směru Bednicí stůl Dokamatic 2,00x4,00m Bednicí stůl Dokamatic 2,00x5,00m B B Zábradlí v rozích B Standardní sloupek zábradlí v podélném a příčném směru B Dodatečný sloupek pro zábradlí v podélném směru Dodatečný sloupek pro zábradlí v podélném I příčném směru Upozornění: Zábradlí lze zhotovit i s prkny zábradlí resp. lešeňovými trubkami /
