Změny směru PE potrubí Hloubka uložení, šířka výkopů, pokládka a zásyp PE trubek Spojování

Transkript

1 Změny směru PE potrubí Ke změně směru se používají příslušné tvarovky. Není dovoleno provádět na stavbě tvarování trubek za tepla. Pružnost PE však dovoluje provést změnu směru nebo kopírovat terén tvorbou oblouků o poloměru R, pro který v závislosti na teplotě platí (nezávisle na tlakové řadě trubky): Teplota 20 C 10 C 0 C Poloměr oblouku R 20 x D 35 x D 50 x D kde D je vnější průměr trubky. Vhodně provedený výkop může tedy znamenat materiálovou i časovou úsporu Hloubka uložení, šířka výkopů, pokládka a zásyp PE trubek Postup pokládky včetně provedení tlakových zkoušek je pro PE trubky opět shodný s postupem platným pro PVC trubky (body , , a 1.8.). Při uložení v zemi nejsou nutné kompenzátory tepelné roztažnosti. Pro případné statické výpočty platí maximální dlouhodobá hodnota deformace trubky: 10% vnějšího průměru. Při pokládce vinutých trubek je vhodné pamatovat na jejich rozbalení při teplotách, které nezpůsobují přílišné ztuhnutí trubek. Pro ulehčení manipulace za nízkých teplot je možno svitky skladovat v temperované místnosti alespoň 24 hodin, nebo nahřát horkým vzduchem či párou o teplotě max. 100 C (pro plynové trubky tento postup není dovolen). Při odvíjení ze svitků je nutno dbát na bezpečnost práce, nebo uvolněný kus trubky se může vymrštit a způsobit pracovní úraz nebo věcnou škodu. Proto lze například u ležících svitků trubek větších průměrů použít k odvíjení pomalu jedoucího vozidla. Trubky mohou být odvíjeny pouze opačným způsobem, než jak byly navíjeny při výrobě. Je zakázáno odvíjení ve spirále, kdy je stěna trubky torzně namáhána, a kdy hrozí zlomení trubky!! Armatury a litinové tvarovky je nutno zabudovat tak, aby jejich hmotností nebo silou potřebnou pro jejich obsluhu nebylo potrubí namáháno silami, s nimiž se při projektování řadu nepočítalo. Doporučuje se fixace armatur pevným bodem - tj. použitím betonového bloku a podobně. Pro svařované spoje a mechanicky spojené trubky není nutno při změně směru používat betonové bloky nebo pojistky jako u PVC systému (s vyjímkou použití segmentově svařených tvarovek). Při pokládce ve strmém svahu však je kotvení z důvodů možného odplavení zeminy možno zvážit Spojování PE trubky a tvarovky je možno spojovat několika způsoby: A.) svařováním Použít lze postupy svařování natupo, polyfúzně (nátrubkové svařování) nebo za pomoci elektrotvarovek. Při svařování je nutno dodržet základní ustanovení, platná pro svařování. Práce musí provádět pracovníci, kteří vlastní svářecí průkaz pro svařování plastů. Svařovat lze materiály, jejichž index toku taveniny (MFI,190/50N, podle ISO 4440), leží mezi 0,2 až 1,4 g/10 min. Vzájemné svařování trubek a tvarovek z PE 80 a PE 100 není proto nijak omezeno. Nelze svařovat polyetylén s polypropylénem; stejně tak ale upozorňujeme na nemožnost vzájemného svařování trubek a tvarovek z rozvětveného a lineárního polyetylénu (rozvětvený polyetylén {LDPE, rpe}, je starší vývojový stupeň ve výrobě PE). Svařenec těchto poměrně těžko od sebe odlišitelných materiálů (rpe má pro stejný tlak větší tlouš ku stěny) nemůže být v žádném připadě prakticky použit. Je-li nutno oba materiály spojit, (nebo v případě Vašich pochybností o původu jednotlivých spojovaných trubek PE), použijte raději mechanické spojky. Na tento problém upozorňujeme také ve vztahu k tvarovkám, u nichž chybí údaj o druhu PE. Nejdůležitějšími operacemi, jejichž správné provedení ovlivňuje kvalitu spoje při svařování natupo, jsou: očištění konců trubek (a případně i tvarovek, pokud byly bez obalu) od mechanických nečistot kolmé seřezání (ohoblování) konců trubek tak, aby maximální vzdálenost při sražení trubek činila 0,5 mm. kontrola vzájemného přesazení trubek, které nesmí přesahovat 1/10 tlouš ky stěny (pozor na trubky různých tlakových řad!) pro polyfúzní a elektrotvarovkové svařování je důležité odstranění oxidované vrstvičky plastu za pomoci loupače trubek nebo škrabky s následným čištěním vhodným odmaš ovacím a čisticím prostředkem. Čištění se provádí těsně před svařováním a očištěné plochy se nesmí znečistit ani pouhým dotykem ruky. Místo, kde se svařuje, by mělo být chráněno před mrazem, deštěm, sněhem, větrem a prachem. Svařování za nízkých teplot: dovolené minimální teploty, při nichž lze ještě svařovat, jsou dány vlastnostmi svářeček respektive elektrotvarovek. I přesto však musí velká pozornost patřit kromě kontroly správného nastavení teplot svařovacích přípravků kontrole skutečné teploty přípravku, zvláště při silném větru! Svařovací teplota pro svařování PE natupo je 200 až 220 C, pro polyfúzní svařování je rozmezí C. Důležité je dodržení časového průběhu jednotlivých operací včetně doby chladnutí, během níž nelze svár mechanicky zatěžovat. V této souvislosti odkazujeme na návody výrobců jednotlivých svařovacích přístrojů a především na povinná školení svářečů plastů. B.) za pomoci mechanických spojek rozebiratelných a nerozebiratelných Výhodou je možnost kombinace různých materiálů a možnost použití i více ovalizovaných trubek, které si jsou tvarovky schopny zformovat. V případě rozebiratelných spojek přistupuje výhoda variability spoje. Mechanické spojky mohou být kovové nebo plastové. Platí pro ně, že správně provedené spojení má stejnou nebo vyšší pevnost v tahu, než samotná spojená trubka. PIPELIFE nabízí svěrné spojky Plassim, viz kap. 4. Do této skupiny je možno zařadit i spojování za pomoci přírub (lemových nákružků). POLYETYLÉN NELZE LEPIT! Nesmí se spojovat ani pomocí závitů vyřezaných na trubce Stlačování trubek Pružnosti polyetylénu lze využít při opravách potrubí. Přerušení dodávky média je možné pomocí stlačení potrubí. Vždy je k tomu nutno použít speciálních stlačovacích přípravků. Stlačení smí být provedeno ve vzálenosti minimálně 5 x D (D je vnější průměr trubky) od nejbližšího spoje nebo tvarovky. Po uvolnění stlačení je místo nutno zpětně vytvarovat za pomoci zakruhovací svěrky a označit, aby nedošlo ve stejném místě k opětovnému stlačení. Stlačování nesmí být prováděno za mrazu. 14

2 TLAKOVÉ ZTRÁTY PŘI DOPRAVĚ VODY V PE A PVC TRUBKÁCH Nomogram 1 Poznámka 1.: Hodnoty pro SDR 17,6 jsou v mezích přesnosti odečtu stejné s SDR 17. Poznámka 2.: Podrobnější údaje naleznete např. v tabulkách Druckverlust-Tabellen, vydal Kunststoffrohrverband e.v., D-5300 BONN 1. Příklad použití nomogramu: Zjistit tlak. ztrátu vody na 100 metrů PE potrubí SDR 11, f 32 mm při transportu 0,1 l/s vody: Spojí se 032, SDR 11 s bodem na ose průtočného množství 0,1 l/s a na průsečíku prodloužení této spojnice s osou tlakové ztráty se odečte asi 0,28. Tlaková ztráta je tedy 0,28 m.v.s., (0,028 bar). V případě potřeby přesnějších údajů kontaktujte náš technický servis. 15

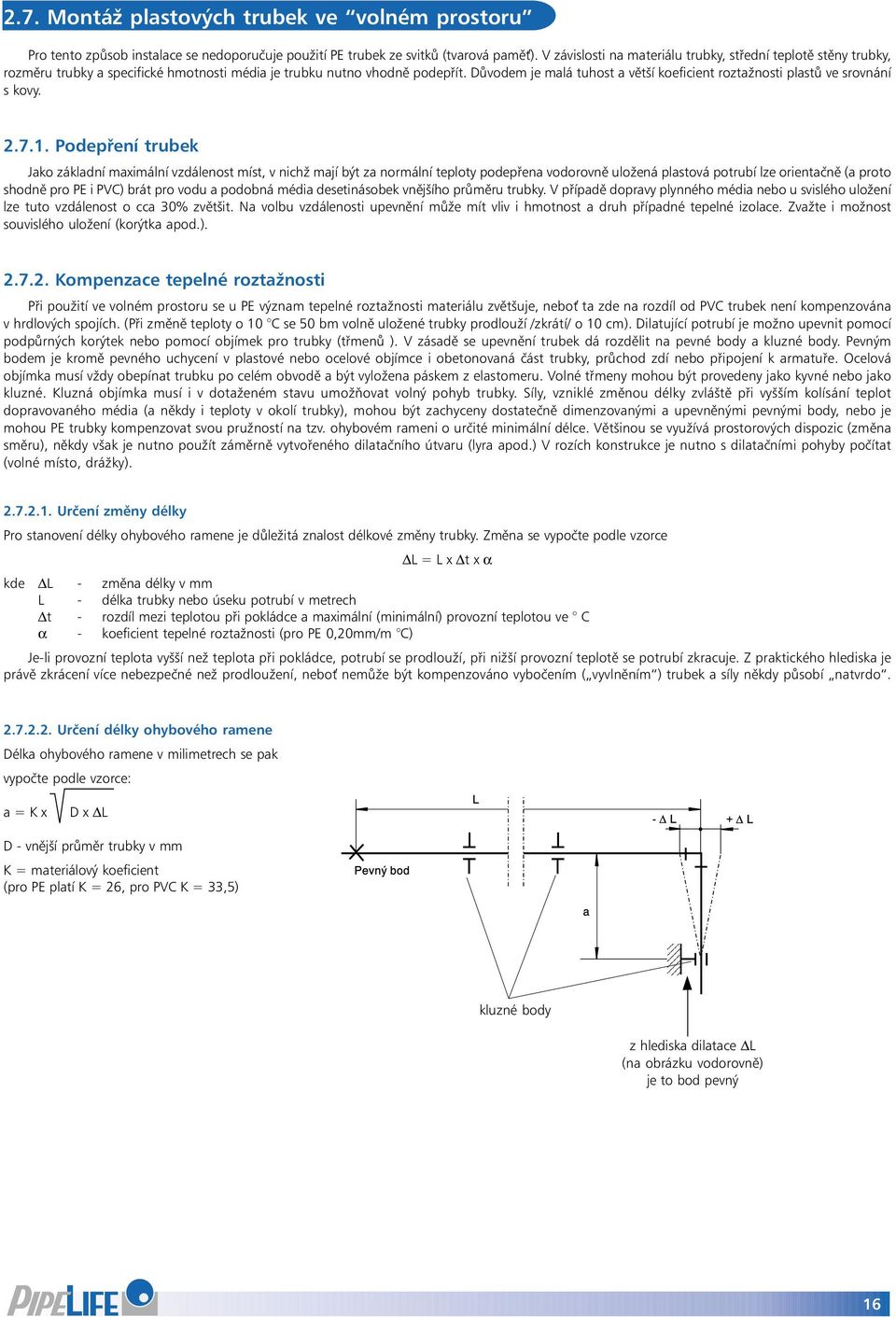

3 2.7. Montáž plastových trubek ve volném prostoru Pro tento způsob instalace se nedoporučuje použití PE trubek ze svitků (tvarová pamě ). V závislosti na materiálu trubky, střední teplotě stěny trubky, rozměru trubky a specifické hmotnosti média je trubku nutno vhodně podepřít. Důvodem je malá tuhost a větší koeficient roztažnosti plastů ve srovnání s kovy Podepření trubek Jako základní maximální vzdálenost míst, v nichž mají být za normální teploty podepřena vodorovně uložená plastová potrubí lze orientačně (a proto shodně pro PE i PVC) brát pro vodu a podobná média desetinásobek vnějšího průměru trubky. V případě dopravy plynného média nebo u svislého uložení lze tuto vzdálenost o cca 30% zvětšit. Na volbu vzdálenosti upevnění může mít vliv i hmotnost a druh případné tepelné izolace. Zvažte i možnost souvislého uložení (korýtka apod.) Kompenzace tepelné roztažnosti Při použití ve volném prostoru se u PE význam tepelné roztažnosti materiálu zvětšuje, nebo ta zde na rozdíl od PVC trubek není kompenzována v hrdlových spojích. (Při změně teploty o 10 C se 50 bm volně uložené trubky prodlouží /zkrátí/ o 10 cm). Dilatující potrubí je možno upevnit pomocí podpůrných korýtek nebo pomocí objímek pro trubky (třmenů ). V zásadě se upevnění trubek dá rozdělit na pevné body a kluzné body. Pevným bodem je kromě pevného uchycení v plastové nebo ocelové objímce i obetonovaná část trubky, průchod zdí nebo připojení k armatuře. Ocelová objímka musí vždy obepínat trubku po celém obvodě a být vyložena páskem z elastomeru. Volné třmeny mohou být provedeny jako kyvné nebo jako kluzné. Kluzná objímka musí i v dotaženém stavu umožňovat volný pohyb trubky. Síly, vzniklé změnou délky zvláště při vyšším kolísání teplot dopravovaného média (a někdy i teploty v okolí trubky), mohou být zachyceny dostatečně dimenzovanými a upevněnými pevnými body, nebo je mohou PE trubky kompenzovat svou pružností na tzv. ohybovém rameni o určité minimální délce. Většinou se využívá prostorových dispozic (změna směru), někdy však je nutno použít záměrně vytvořeného dilatačního útvaru (lyra apod.) V rozích konstrukce je nutno s dilatačními pohyby počítat (volné místo, drážky) Určení změny délky Pro stanovení délky ohybového ramene je důležitá znalost délkové změny trubky. Změna se vypočte podle vzorce DL = L x Dt x a kde DL - změna délky v mm L - délka trubky nebo úseku potrubí v metrech Dt - rozdíl mezi teplotou při pokládce a maximální (minimální) provozní teplotou ve C a - koeficient tepelné roztažnosti (pro PE 0,20mm/m C) Je-li provozní teplota vyšší než teplota při pokládce, potrubí se prodlouží, při nižší provozní teplotě se potrubí zkracuje. Z praktického hlediska je právě zkrácení více nebezpečné než prodloužení, nebo nemůže být kompenzováno vybočením ( vyvlněním ) trubek a síly někdy působí natvrdo Určení délky ohybového ramene Délka ohybového ramene v milimetrech se pak vypočte podle vzorce: a = K x D x DL D - vnější průměr trubky v mm K = materiálový koeficient (pro PE platí K = 26, pro PVC K = 33,5) kluzné body z hlediska dilatace DL (na obrázku vodorovně) je to bod pevný 16

4 2.8. Robust Pipe - trubky s ochrannou vrstvou Dnešní dobu charakterizuje dvojice požadavků - rychlost a spolehlivost. Oboje dokáže spojit trubka, jež nemá zvláštní nároky na kvalitu zeminy, která ji obklopuje ve výkopu, nebo do které je zatahována při bezvýkopové výstavbě či při sanaci inženýrských sítí Všeobecně o Robust Pipe Vnitřní trubka Robust Pipe je klasická trubka z PE 100+ (popsáno v kapitole 2), vnější ochrannou vrstvu tvoří pěnový polyetylén v tlouš ce nejméně 3 mm. Ten redukuje bodové zatížení trubky, zvětšuje úhel působení síly, rozšiřuje plochu jejího působení a snižuje stupeň namáhání (vnějších i vnitřních) stěn vnitřní trubky. Výrazně zvyšuje odolnost vnitřní trubky proti selhání v důsledku mechanického poškození. Spojení obou vrstev zajiš ují fyzikální síly, je však dostatečně pevné aby nedocházelo k samovolné separaci či svléknutí. Vnitřní trubky jsou černé s modrými pruhy, jejich parametry odpovídají ČSN EN Barva vnější ochranné vrstvy pro vodu je modrá. Mezi ochrannou vrstvu a základní trubku je vložen měděný signalizační vodič s minimálním průřezem 1,5 mm 2. Trubky jsou dodávány v dimenzích 32 až 225 mm. Parametry trubek Robust Pipe, jejich mechanické vlastnosti, životnost i ekologické aspekty použití jsou dány použitými vnitřními trubkami. Rozsah použití je rozšířen o možnosti dané užitím ochranné vrstvy, především jde o možnost vypustit ochrannou trubku při bezvýkopovém použití a o možnost zasypávat výkopkem se zrnitostí až do 63 mm. Kontrola trubek odpovídá postupům pro neopláštěné trubky, separátně je hodnocena ochranná vrstva podle interní směrnice Pipelife Certifikace, značení trubek: Podrobnosti viz 2.4. Popis je pouze na ochranné vrstvě a je doplněn o označení ROBUST PIPE D. Další podrobné informace (pokládka, zatahování, spojování atd.) najdete v našem manuálu Robust Pipe Některé materiálové vlastnosti HDPE modul pružnosti E = 480 N/mm 2 E 50 = 150 N/mm 2 koeficient teplotní roztažnosti a = 0,2 mm/m. K (pro rozmezí 0-70 C) Poissonův součinitel příčné kontrakce m = 0,38 tepelná vodivost l =0,41 W/K.m chemická odolnost dle přílohy DIN 8075 povrchový odpor > W (DIN EC ) MRS PE 80 8,0 MPa PE ,0 MPa 17

5 3. ZÁKLADNÍ KONSTRUKČNÍ ÚDAJE TRUBEK A TVAROVEK 3.1. Trubky PVC Trubky PN 10 (1,0 MPa, 10 bar) dle ČSN EN 1452 objednací číslo... PN 10 ČSN Stavební délka: L = 6 m DN d s di KT da kg/m* ,3 83, , ,2 101, , ,4 129, , ,2 147, , ,6 207, , ,7 258, , ,1 290, ,11 PN 16 (1,6 MPa, 16 bar) dle ČSN EN 1452 objednací číslo... PN 16 ČSN DN d s di KT da kg/m* ,7 89, , ,6 96, , ,5 140, , ,4 197, , ,6 246, , ,7 277, ,36 * výpoètená hmotnost trubek bez hrdla Tvarovky z PVC Přesuvná spojka 1,0 MPa objednací číslo UKS... 1,6 MPa objednací číslo UKS... PN 16 DN D (mm) ,0 MPa 1,6 MPa L (mm) kg/ks 0,3 0,45 0,68 1,09 2,72 5,84 10,21 14,85 L (mm) ks/ks 0,6 0,8 1,2 2,02 4,84 11, Hrdlový oblouk 1,0 MPa objednací číslo MKKS... /.. 1,6 MPa objednací číslo MKKS... /.. PN R L Kg/ks L Kg/ks L Kg/ks L Kg/ks DN R= 1,0 1,6 1,0 1,6 1,0 1,6 1,0 1,6 3,5D MPa MPa MPa MPa MPa MPa MPa MPa ,1 1, ,24 2, ,33 2, ,51 2, ,79 3, ,04 3, ,21 3, ,53 4, ,57 7, ,32 9, ,07 10, ,79 11, ,07 34, ,07 34, ,61 34, ,38 39, , , , , , , , ,05-18

6 Hrdlový oblouk 90 o 1,0 MPa objednací číslo MQKS... / 90 1,6 MPa objednací číslo MQKS... / 90 PN 16 DN R L kg/ks 1,0 MPa 1,6 MPa ,05 3, ,53 6, ,77 16, ,65 53, , ,62 - Redukce 1,0 MPa objednací číslo MRKS... /... DN1/DN2 100/80 125/ / / / /250 L kg/ks 1,07 2,04 2,67 7,15 12,12 17,87 Příklad objednávky MRKS 100 / 080 Odbočka T s hrdly 1,0 MPa objednací číslo MMBKS... /... DN1/DN2 L H kg/ks , , , , , , , , , ,2 Příklad objednávky MMBKS 080 / Tvarovky z litiny PN 16 s epoxidovým povlakem* Přírubová přechodka přesuvná objednací číslo E-... DN d A L D k kg/ks , , , , , , ,60 Vrtání přírub pro PN 16, od DN 200 PN 10 * Z důvodu odlišných rozměrů je nelze použít pro litinové trubky! 19

7 Přírubová přechodka vsuvná objednací číslo F-... DN d A E D k kg/ks , , , , , , ,70 Odbočka T s přírubou objednací číslo MMA-.../... DN 1 DN 2 d 1 L h D k kg/ks , , , , , ,10* , , ,50* , ,90* , ,80* , ,20* *GG Poznámka 1: Vzhledem k možnosti dodávek zboží od více výrobců je nutno některé podružné údaje uvedené v tabulkách chápat jako informativní. Rozměry jsou uvedeny v milimetrech Trubky pro vrtané studny Trubka s hladkým hrdlem objednací číslo KAEMP.../. obj. číslo D tl.stěny M L kg/bm D L M KAEMP 100/ , ,04 KAEMP 125/ , ,61 KAEMP 150/ , ,48 KAEMP 150x6,2/ , ,19 KAEMP 200/ , ,87 20

8 3.2. Trubky PE PE trubky dle ČSN EN z PE 80 a PE 100 Použitelnost HDPE trubek pro provozní tlaky v bar (at ) pro vodu podle ČSN EN , pro různé bezpečnostní koeficienty K PE 80 PE 100 teplota roky koeficient Dovolený tlak pro SDR provozu bezpečnosti K , ,4 20 C 50 1,25 5 8,0 12,5 20,0 10,0 16,0 25,0 1,60 4 6,2 10,0 15,3 7,8 12,5 19,2 2,00 3,2 5,0 8,0 12,3 6,2 10,0 15,3 Volba koeficientu bezpečnosti je věc projektanta (uživatele). Běžně postačuje K = 1,25 (minimální dovolený). SDR 17,6 vnější objednací číslo objednací číslo tl. stěny hmotnost délka PE 80 PE 100 mm kg/m v návinu mm m (PN 7,5) 25* 025A176/ ,8* 0,14 100, 200 r A176/ ,8 0, r A176/ ,3 0, r A176/ ,9 0, r A176/ ,6 0, r A176/ ,3 0, r A176/ ,1 1,39 100* r A176/ ,3 2,08 100* r A176/ ,1 2,66 x r A176/ ,1 4,35 x r A176/ ,8 8,55 x r A176/ ,9 16,70 x A176/ ,7 26,90 x * Trubky podle DIN

9 SDR 17 vnější objednací číslo objednací číslo tl. stěny hmotnost délka PE 80 PE 100 mm kg/m v návinu mm m (PN 10) C170/... 1,8 0,14 100, 200 r C170/... 1,9 0, r C170/... 2,4 0, r C170/... 3,0 0, r C170/... 3,8 0, r C170/... 4,5 1, r C170/... 5,4 1, r C170/... 6,6 2,17 100* r C170/... 7,4 2,76 x r C170/... 9,5 4,52 x r C170/... 13,4 8,93 x r C170/... 18,7 17,40 x C170/... 23,7 28,00 x SDR 11 vnější objednací číslo objednací číslo tl. stěny hmotnost délka PE 80 PE 100 mm kg/m v návinu mm m (PN 12,5) (PN 16,0) A110/ C110/... 2,3 0,17 100, 200 r A110/ C110/... 2,9 0, r A110/ C110/... 3,7 0, r A110/ C110/... 4,6 0, r A110/ C110/... 5,8 1, r A110/ C110/... 6,8 1, r A110/ C110/... 8,2 2, r A110/ C110/... 10,0 3, r A110/ C110/... 11,4 4,08 x r A110/ C110/... 14,6 6,67 x r A110/ C110/... 20,5 13,10 x r A110/ C110/... 28,6 25,60 x A110/ C110/... 36,3 41,30 x r výroba Pipelife-Fatra x nelze dodat v návinu * náviny pouze na objednávku Trubky z PE 80 i PE 100 SDR 11, 17 a 17,6 jsou určeny pro pitnou vodu. Barva těchto trubek je černá s modrými pruhy. Dodávají se v návinech nebo řezané v délce 6 m, od f 90 mm i v délce 12 m Jiné délky pouze po dohodě, pro označení délky jsou vyhrazena poslední 3 místa objednacího čísla Příklad objednávky trubky 6 m: 110C170/006 Příklad objednávky trubky 100 m: 110C110/100 V projektech uvádějte vždy : Materiál (PE 80, PE 100) a SDR (eventuelně průměr x tl.stěny) V objednávkách uvádějte naše objednací čísla, nikoliv max. provozní tlak trubek (PN)! 22

10 Na vyžádání jsme schopni dodat trubky o větších průměrech. D SDR 41 SDR 33 SDR 27,6 SDR 26 SDR 22 SDR 17,6 SDR 17 SDR 13,6 SDR 11 SDR 9 [mm] e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m e[mm] kg/m ,0 15,8 13,8 19,9 16,3 22,9 17,2 24,2 20,5 28,5 25,5 35,1 26,7 36,6 22,1 44,6 40,9 53,6 50,0 64, ,3 19,4 14,3 24,4 18,1 28,3 19,1 29,9 22,7 35,2 28,3 43,3 29,6 45,1 36,8 55,0 45,4 66,2 55,6 79, ,7 24,4 17,2 30,7 20,2 35,5 21,1 37,5 25,5 44,4 31,7 54,2 33,2 56,6 41,2 69,0 50,8 83,0 e - tlouš ka stěny D - vnější průměr trubky ROBUST PIPE z PE s ochrannou vrstvou a se signalizačním vodičem Příklad objednávky: trubka pro vodu se sig. vodičem 110x6,6, tyč 6 m: RPD W objednacíprůměr SDR 17 (PN 10) SDR 11 (PN 16) číslo D tl. stěny hmotnost tl. stěny hmotnost RPD W 32 1,9 0,40 3,0 0,48 RPD W 40 2,4 0,55 3,7 0,69 RPD W 50 3,0 0,77 4,6 0,98 RPD W 63 3,8 1,12 5,8 1,44 RPD W 75 4,5 1,44 6,8 1,88 RPD W 90 5,4 2,02 8,2 2,68 RPD W 110* 6,6 2,82 10,00 3,79 RPD W 125 7,4 3,49 11,4 4,9 RPD W 160 9,5 5,55 14,6 7,7 RPD W ,4 10,38 20,5 14,64 Poznámka: D - udává průměr vnitřní trubky, celkový průměr je minimálně o 6 mm větší! Dodává se v tyčích 12 m (6 m) nebo v návinech (*náviny f 110 mm pouze na zakázku). Loupač trubek Pro snímání ochranné vrstvy trubek ROBUST PIPE obj. č. RPL 23

11 4. MECHANICKÉ TVAROVKY PLASSIM Svěrné tvarovky Plassim jsou určeny ke spojování trubek ze všech druhů polyetylénu (PEHD, PEMD, PELD). jsou vyrobeny z kvalitních materiálů schválených pro pitnou vodu, odpovídajících mezinárodním standardům. Dovolují rychlou montáž bez rizika ztráty součástek. Vyznačují se vysokou korozní odolností, jsou odolné mnoha běžným chemikáliím s výjimkou organických rozpouštědel a některých ropných produktů. Spoj zůstává pevný v tahu i při ohybu trubek. Čisté a nepoškozené spojky se dají použít opakovaně. Tvarovky jsou vhodné i pro uložení území a zásobování. Tělo trubky a převlečná matice jsou vyrobeny z blokového kopolymeru PP (PPB), barveného sazemi, jež mu propůjčují lepší stabilizaci proti UV záření. Závity mají speciální tvar vylučující utažení "přes závit" a jeho uvolnění v důsledku vibrací. Závitové spoje pro spojení s kovy nebo plasty jsou opatřeny závitem ISO 7 (R, Rp). Těsnicí kroužek tvarovek je z pryže NBR a má profil tvaru D, který samovolně nemůže z tvarovky vypadnout, dá se však vyjmout pro eventuální čištění. Umožňuje snadné vsunutí trubky. Svěrný kroužek je z polyacetalu a zaručuje jemné ale pevné sevření trubky (pozor - pouze když je čistý kroužek i trubka!). Zároveň přidržuje těsnicí kroužek. Svěrný kroužek se dá v případě potřeby jednoduše vyjmout po sejmutí převlečné matice. svěrný kroužek převlečná matice těsnicí kroužek tělo tvarovky obr. 1 Dovolený tlak pro životnost 50 let při 20 (max. 23) C: mm 16 bar mm 10 bar Pro rozšíření možností a snížení Vašich skladových zásob jsou k dispozici i přechodové soupravy na závitové spoje (adaptéry s vnějším a vnitřním závitem) k montáži místo standardního svěrného systému Návody pro montáž tvarovek mm 1. Prove te zkosení konce trubky (nástroj je v nabídce) 2. Sešroubujte převlečnou matici na konec závitu, ale nesundávejte ji. 3. Označte na trubce hloubku zasunutí (ne ostrým předmětem) 4. Zasuňte trubku do tvarovky, až se opře o vnitřní doraz, za těsnicí kroužek. Značka na trubce je u převlečné matice. 5. Převlečnou matici důkladně dotáhněte rukou. 24

12 Návody pro montáž tvarovek mm 1. Rozšroubujte tvarovku, vyjměte kroužek a na trubku nasa te po sobě převlečnou matici, přítlačný kroužek a těsnicí kroužek. převlečná matice 2. Trubku zatlačte na doraz do tvarovky a přisuňte oba kroužky. O - kroužek přitlačný kroužek svěrný kroužek 3. Převlečnou matici za pomoci vhodného nástroje dotáhněte na konec závitu. 4. Povolte převlečnou matici a sejměte ji. 5. Otevřete svěrný kroužek a umístěte ho na trubku vedle kroužku přítlačného. 6. Tvarovka je te připravena ke konečné montáži. 7. Za pomoci klíče převlečnou matici dotáhněte. Poznámka: Na těsnění závitových spojů používejte teflonovou pásku! 25

13 4.2. Tvarovky PLASSIM UNIFIT pro svěrný přechod na kov Jsou určeny pro spojení PE trubek s hladkými konci trubek z PP,, PVC, olova, mědi i pozinkované oceli. Spojení je pevné díky svěrnému kroužku z nerez oceli. Vyrábí se v provedení spojka a koleno 90, univerzální adaptační souprava se však dá použít pro náhradu převlečné matice a svěrného kroužku pro PE na každé tvarovce Plassim průměru mm. Montážní postup: 1. Změřte trubku a stanovte vhodnou velikost spojky UNIFIT. Pak trubku kolmo uřežte, zbavte otřepů, rzi nebo nečistot. 2. Sešroubujte převlečnou matici na konec závitu, ale nesundávejte ji. kov nebo plast 3. Označte si na trubce hloubku zasunutí. 4. Zasuňte trubku do tělesa tvarovky na doraz, za těsnicí kroužek. Značka na trubce je u převlečné matice. 5. Dotáhněte převlečnou matici klíčem. Poznámka: Ke každé sadě adaptační soupravy UNIFIT je přibalen návod k obsluze, měrka pro stanovení hloubky zasunutí a lubrikant pro nanesení na vniřtní povrch těsnicícho kroužku. Plassim UNIFIT: součásti univerzalního adaptéru UNIFIT Tělo tvarovky středový doraz přítlačný kroužek převlečná matice těsnicí kroužek svěrný kroužek 26

14 4.3. Základní technické údaje tvarovek Plassim Spojka přímá dxd objedn. číslo L Z H E hmotnost [g] 16x M ,5 2,0 87, x M ,7 2,6 108, x M ,1 2,8 125, x M ,7 2,6 136, x M ,0 4,0 152, x M ,5 5,0 196, x M ,0 7,0 237, x M ,5 4,0 263, x M ,5 5,0 356, x M ,5 7,0 402, Přechodový kus s vnějším závitem dxd objedn. číslo L L1 Z H E hmotnost [g] 16x1/2" 15016M x3/4" 15016M x1/2" 15020M x3/4" 15020M x1" 15020M , x1/2" 15025M x3/4" 15025M x1" 15025M x3/4" 15032M , x1" 15032M , x11/4 1/4" 15032M , x1" 15040M x11/4 1/4" 15040M x11/2 1/2" 15040M x2" 15040M x11/2 1/2" 15050M x2" 15050M x11/2 1/2" 15063M , x2" 15063M x2" 15075M x21/2 1/2" 15075M x M x2" 15090M x3" 15090M x3" 15110M x4" 15110M Zátka d objedn. číslo L H E hmotnost [g] S S S S S S S S S
