1 Technický manuál Polyfast AZ

2 Technické informace a parametry POLYFAST sv rných spojek a navrtávacích pas pro PE trubky Polypropylenové sv rné spojky POLYFAST jsou ur eny pro rychlé a bezpe né spojování polyetylenových trubek bez použití jakéhokoli ná adí /rozvody pitné i užitkové vody, stla. vzduch, atd./. Jejich výrobce, švýcarská firma GEORG FISCHER (držitel certifikátu ISO 9001 / ISO 14001), zaru uje dokonale t sné spojení a dlouhou životnost p i nízkých po izovacích nákladech. Charakteristické vlastnosti : jsou vhodné pro polyetylenové trubky o vn jším pr m ru od 16 až do 110 mm, (navrtávací pasy d mm) max. prac. p etlak PN 16 / PN 10 p i teplot 20 až +20 C dle rozm ru a typu spojky (viz údaj v tabulkách) p i montáži se spojka nerozebírá montáž bez ná adí umož ují opakovanou montáž, spojování trubek o nestejné tlouš ce st ny a okamžité uvedení systému do provozu neovliv ují kvalitu vody (schváleno pro pitnou vodu), jsou odolné v i UV zá ení, dlouhodobá životnost (min. 50 let) 02

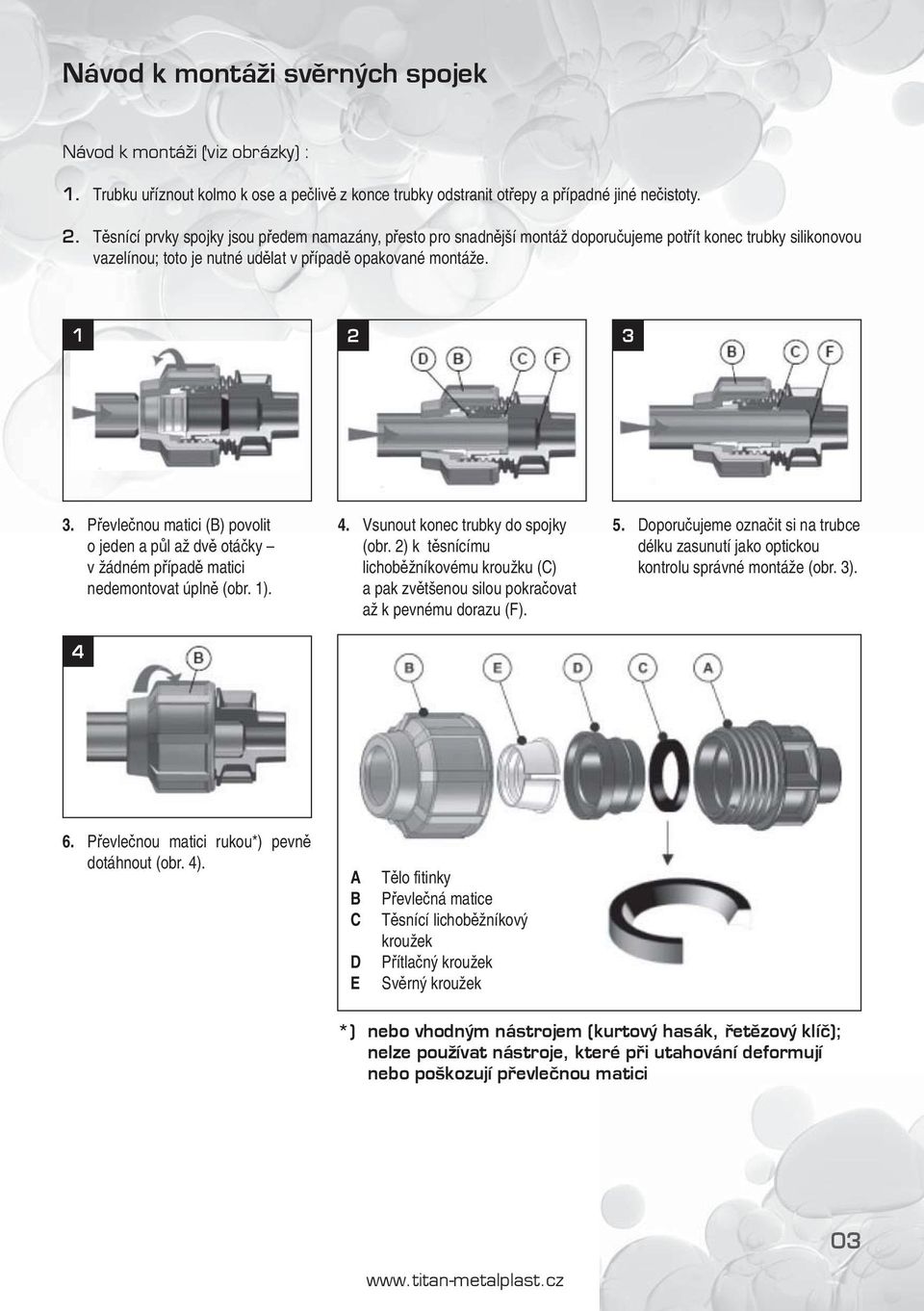

3 Návod k montáži sv rných spojek Návod k montáži (viz obrázky) : 1. Trubku u íznout kolmo k ose a pe liv z konce trubky odstranit ot epy a p ípadné jiné ne istoty. 2. T snící prvky spojky jsou p edem namazány, p esto pro snadn jší montáž doporu ujeme pot ít konec trubky silikonovou vazelínou; toto je nutné ud lat v p ípad opakované montáže P evle nou matici (B) povolit o jeden a p l až dv otá ky v žádném p ípad matici nedemontovat úpln (obr. 1) Vsunout konec trubky do spojky (obr. 2) k t snícímu lichob žníkovému kroužku (C) a pak zv tšenou silou pokra ovat až k pevnému dorazu (F). 5. Doporu ujeme ozna it si na trubce délku zasunutí jako optickou kontrolu správné montáže (obr. 3). 6. P evle nou matici rukou*) pevn dotáhnout (obr. 4). A B C D E T lo tinky P evle ná matice T snící lichob žníkový kroužek P ítla ný kroužek Sv rný kroužek *) nebo vhodným nástrojem (kurtový hasák, et zový klí ); nelze používat nástroje, které p i utahování deformují nebo poškozují p evle nou matici 03

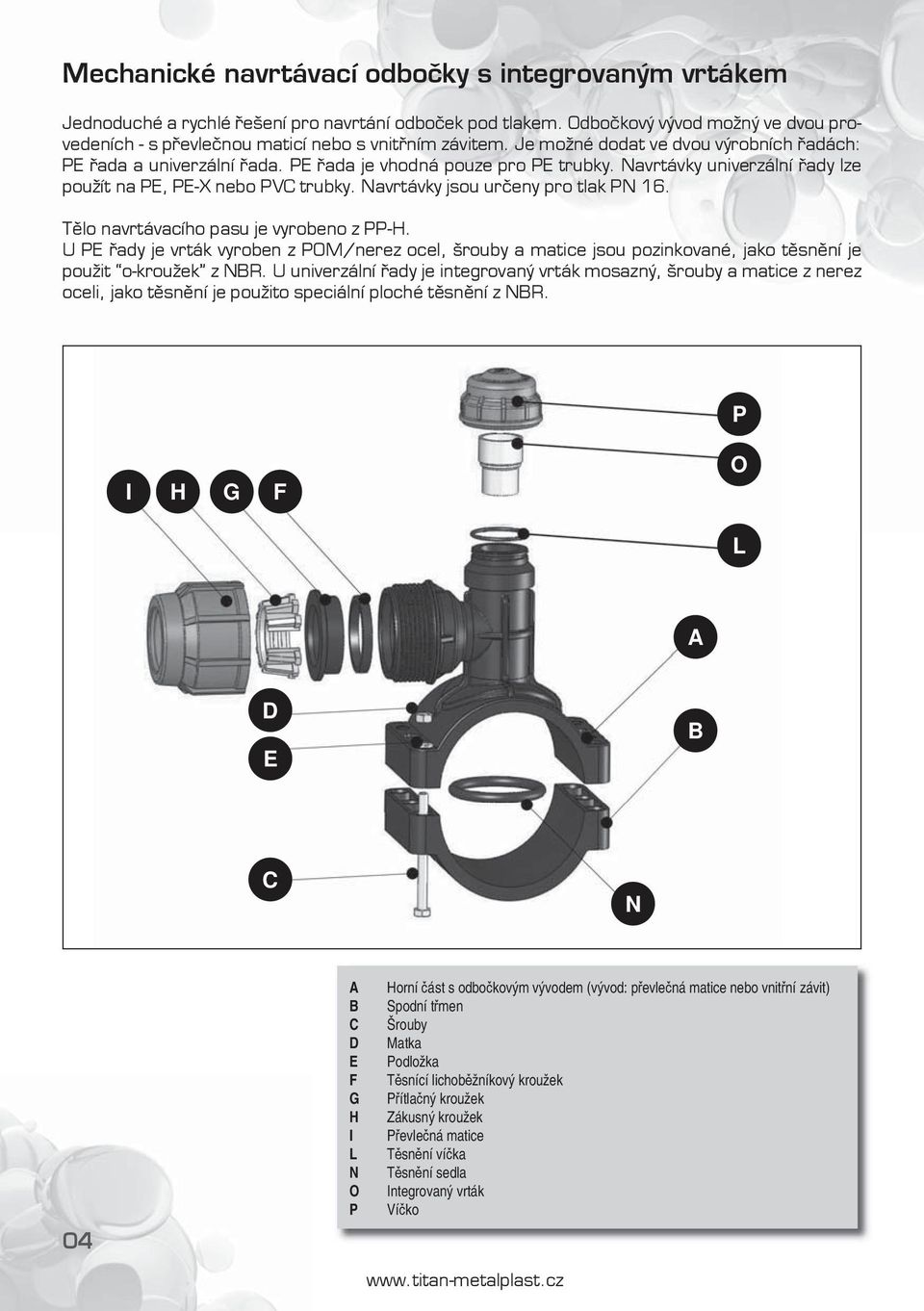

4 Mechanické navrtávací odbo ky s integrovaným vrtákem Jednoduché a rychlé ešení pro navrtání odbo ek pod tlakem. Odbo kový vývod možný ve dvou provedeních - s p evle nou maticí nebo s vnit ním závitem. Je možné dodat ve dvou výrobních adách: PE ada a univerzální ada. PE ada je vhodná pouze pro PE trubky. Navrtávky univerzální ady lze použít na PE, PE-X nebo PVC trubky. Navrtávky jsou ur eny pro tlak PN 16. T lo navrtávacího pasu je vyrobeno z PP-H. U PE ady je vrták vyroben z POM/nerez ocel, šrouby a matice jsou pozinkované, jako t sn ní je použit o-kroužek z NBR. U univerzální ady je integrovaný vrták mosazný, šrouby a matice z nerez oceli, jako t sn ní je použito speciální ploché t sn ní z NBR. P I H G F O L A D E B C N 04 A B C D E F G H I L N O P Horní ást s odbo kovým vývodem (vývod: p evle ná matice nebo vnit ní závit) Spodní t men Šrouby Matka Podložka T snící lichob žníkový kroužek P ítla ný kroužek Zákusný kroužek P evle ná matice T sn ní ví ka T sn ní sedla Integrovaný vrták Ví ko

5 Návod k montáži mechanických navrtávacích odbo ek PE ada Vložit šrouby do spodního t menu sedla a umístit na spodní ást potrubí. T sn ní vložit do horní ásti sedla, spojit spodní a vrchní ást a postupn šrouby utáhnout (k ížem). 2. Vložit trubku do odbo ky (nebo p ipojit vnit ní závit) a smontovat dle návodu k montáži tvarovky. 3. Odšroubovat ví ko a vložit p iložený navrtávací nástavec do šestihranného otvoru vrtáku. Navrtat s použitím standardního šestihranného klí e IMBUS (viz. tab. 1) Otá et vrtákem do trubky dokud ze závit nevyst íkne malé množství vody (ukazatel provrtání hlavního adu). Pro v tší jistotu ozna it klí správnou hloubkou (H) pro provrtání trubky (viz. tab. 2): v tomto p ípad otá it vrtákem dokud zna ka na klí i není na úrovni vrcholu navrtávky (viz. šipka). Tab mm standardní šestihranný klí DN H (mm) ( ) ( ) Vyšroubovat vrták k vrcholu navrtávky: nep ekro it tuto hranici (viz. obrázek 5). Odstranit navrtávací nástavec. Tab Na konci montáže našroubovat ví ko zp t a dotáhnout rukou pop. kurtovým hasákem (obj ). Maximální výška ezu DN mm

6 Návod k montáži navrtávacích pas 1. Vložit šrouby a p itla it spodní t men na trubku. 2. Umístit p esn t sn ní na jeho místo do horní závitové ásti pasu. 3. Položit horní závitovou ást pasu na trubku a zašroubovat lehce matky s podložkou tak, aby se zabránilo protá ení pasu na trubce. 4. Navrtat trubku. 5. Našroubovat tvarovku do navrtávacího pasu za použití t snícího materiálu tak, aby došlo k vypln ní mezery mezi ob ma závity. 6. Dotáhnout šrouby a matky navrtávacího pasu. UPOZORN NÍ: Krok. 3: Vyvarovat se p ílišného utažení šroub v tomto kroku tak, aby mohla být vylou ena t eba i lehká ovalizace závitu v horní ásti pasu (což by mohlo zp sobit problémy p i následném zašroubování tinky do navrtávacího pasu). A Spodní t men B Horní závitová ást C Šrouby, matky a podložky D T snící kroužek 06

7 Klí pro sv rné spojky (hasák kurtový) Použití: Pro rozm r spojky: Objednací íslo: Délka rukojeti: Tento klí je ur en pro utahování p evle ných matic sv rných spojek Poly-Fast a POLYRAC (i pro jejich demontáž). P i správném nasazení umož uje utahování jednou rukou a nedeformuje matice sv rných spojek. d 40 až 110 mm A 260 mm (od epu) Návod: P evle nou matici opásat textilním pásem klí e dle obrázku dole. Textilní pás i p evle ená matice musí být isté a nesmí být mastné. 07

8 Tento návod je p ekladem všeobecné remní dokumentace rmy GEORG FISCHER +GF+ a informace v n m uvedené platí výhradn pro výrobky této spole nosti. Proto musí být respektovány národní (místní) normy, p edpisy i vyhlášky (TPG, TNV atd.).
