1 Kombinovan svodiã tfiídy B+C DEHNventil dal í milník v ochranû pfied bleskem a pfiepûtím UE Pfiiná í pfiednosti: jednoduch v bûr snadná montáï ménû místa a ãasu úspora nákladû V hodn pro v echny: projektanty prodejce koncové zákazníky Pfiíruãka pro uïivatele fiady svodiãû pfiepûtí tfiídy poïadavkû B a C: DEHNventil TNC, DEHNventil TNS, DEHNventil TT Informace pro projektování, instalace, údrïbu a prodej Tiskopis zastoupení DEHN+SÖHNE pro âr/sr, srpen 2001

2 DEHNventil se vrací! DEHNventil je jiï více neï 15 let synonymem pro v konnou technologii v ochranû pfied bleskem a pfiepûtím. V dobû svého vzniku, v roce 1984, byl prvním svodiãem pfiepûtí na svûtû schopn m odvádût bleskov proud. Sv mi vynikajícími parametry dokázal rozhodn m zpûsobem ovlivnit standardizaci pro v robky pfiepûèov ch ochran a nasadil tak mûfiítka kvality. Úspûch, kter trvá dodnes. Zmûnûné technické rámcové podmínky, nové technologické postupy a v neposlední fiadû téï snaha stanovit dal í milník v oblasti ochrany pfied bleskem a pfiepûtím vedly firmu DEHN + SÖHNE k v voji nové generace pfiístrojû DEHNventil. DEHNventil, kter byl v vojem nov ch v konnûj ích svodiãû bleskového proudu vytlaãen do znaãné míry na okraj zájmu projektantû i montáïních organizací, se nyní ve v raznû pozmûnûné konstrukci vrací v plném lesku a slávû na trûn mezi pfiepûèov mi ochranami. Jaké byly nedostatky DEHNventilu VGA 280? Byl to pfiedev ím neplynul pfiechod od jeho chování jako svodiãe pfiepûtí na bázi varistoru a svodiãe bleskového proudu na bázi jiskfii tû s klouzav m v bojem. To znamená, Ïe pfii uvaïování celého statistického rozptylu moïn ch energií a strmostí vlny bleskového proudu existovala jakási hluchá místa, napfi. pfii odvádûní relativnû malé ãásti bleskového proudu. S tím souviselo téï zbytkové napûtí propu - tûné DEHNventilem, které bylo niï í pfii odvádûní bleskového proudu po zapálil jiskfii tû (desítky voltû), neï pfii odvádûní men ích energií v hradnû varistorem (stovky voltû i více neï 1 kv). Tím bylo taky obtíïnûj í zajistit jednoznaãnou koordinaci s dále zapojen mi svodiãi pfiepûtí a zvlá tû stanovit spolehlivé odstupy mezi tûmito ochranami. Také propustnost pro bleskov proud byla kontrolována vlnou 8/80 µs, tedy energeticky chud í neï mezinárodnû normovanou vlnou 10/350 µs, a bylo tedy obtíïné pfiifiadit DEHNventilu místo odpovídající urãité tfiídû ochrany pfied bleskem. DEHNventil VGA 280 rozhodnû splnil svou historickou úlohu a do dne ní doby se pou- Ïívá hlavnû ve speciálních pfiípadech, kde se jiï osvûdãil nebo s vûdom m pfiipu tûním urãitého rizika. V poslední dobû byl ov em nahrazen kombinací: - svodiã bleskového proudu (10/350 µs) DEHNport, DEHNport Maxi, DEHNbloc - omezovací tlumivka nebo postaãující délka vedení - svodiã pfiepûtí tfiídy C a D, DEHNguard, DEHNrail aj., která úãinnûj ím zpûsobem sniïovala pfiepûtí aï na hodnotu nepfiesahující odolnost koncového elektronického zafiízení. Úkoly pfii v voji nového DEHNventilu Cílem bylo vyvinout nov svodiã, kter : - bude kompaktní jako DEHNventil VGA 280, tj. svodiã pfiepûtí tfiídy B a C v jednom pouzdfie - bude mít proudovou propustnost postaãující pro nejpfiísnûj í poïadavky IEC a IEC , tj. tfiídu I, coï znamená souhrnnou propustnost pro bleskov proud minimálnû 75 ka (10/350 µs) - bude mít schopnost zhá et následn proud ze sítû nn na úrovni blízké zafiízení DEHNport Maxi (Technologie Radax-flow) a spolupracovat (b t selektivní) s pfiedfiazenou pojistkou s co nejniï í hodnotou - bude konstruován jako zapouzdfiené, tj. nevyfukující jiskfii tû (jako napfi. DEHNbloc) - nebude vyïadovat Ïádné omezovací tlumivky pro koordinaci svodiãû instalovan ch vnû i uvnitfi koncového elektronického zafiízení, ani Ïádnou povinnou délku vedení - nebude vykazovat Ïádn svodov proud v klidovém stavu. Nov DEHNventil TNC, TNS a TT V voj byl jednoznaãnû úspû n. Posuìte sami, do jaké míry. PfiepûÈové ochrany mají tyto vlastnosti: - DEHNventily tvofií kombinaci svodiãû tfiídy B a C umístûnou v jednom pouzdfie (technologie ICE) - DEHNventily jsou schopny spolehlivû svádût bleskové proudy aï 100 ka (10/350 µs) síè I celk. i prim. monitorovací jednotka dílãí jiskfii tû (FS1) W spou tûcí impulz Obr. 1: Princip ãinnosti jiskfii Èového varistoru DEHNventil - zbytkové napûtí pfiitom leïí pod 1,5 kv - DEHNventily spolehlivû zhá ejí následn proud ze sítû nn do 25 kaef - spolupracují s pfiedfiazen mi pojistkami od hodnoty A gl/gg - pfii odvádûní bleskového proudu DEHNventily nevyfukují v boj mimo pouzdro - varistor DEHNventilu není pfiipojen trvale pfiímo k síti, n brï pouze pfies v bojkové jiskfii tû. Pro koordinaci svodiãû tfiídy B a C, D nejsou zapotfiebí Ïádné omezovací tlumivky. Technologické principy V e uvedené poïadavky byly realizovány v jiskfii Èovém svodiãi, skládajícím se ze dvou dílãích v bojov ch drah FS1 a FS2, které jsou fiízeny monitorovací jednotkou (obr. 1). Monitorovací jednotka trvale dohlíïí na ochranu dále pfiipojeného zafiízení nebo systému. Dojde-li k pfiekroãení úrovnû napûtí nastavené pfiedem pfii v robû, generuje spou tûcí jednotka impulz pro zapálení jiskfii tû FS1. Toto jiskfii tû má omezenou propustnost a chová se elektricky jako varistor. Zapalovací napûtí jiskfii tû FS1, a tím téï ochrannou úroveà lze pfii v robû nastavit v irokém rozmezí. Obloukov v boj vznikl v FS1 je energetick m pfiedobrazem pronikající vlny pfiepûtí. Tento dílãí v boj ionizuje hlavní jiskfii tû FS2. Energetick obsah pfiepûtí urãuje stupnûm ionizace (intenzitou, dobou trvání), zda a ve kterém okamïiku dojde k zapálení hlavního jiskfii tû FS2. Jakmile je toto jiskfii tû zaktivováno, pfievezme svod dal ího impulzního (rázového) proudu, a tím odlehãí FS1. Hlavní jiskfii tû FS2 je velmi v konné jiskfii tû s vysokou propustností pro impulzní proud a velkou schopností omezovat následn síèov proud. i sek. hlavní jiskfii tû (FS2) zátûï U 2

3 Obr. 2: DEHNsignal Kritérium pro energii nutnou k zapálení jiskfii tû FS2 dokáïe v robce nastavit v monitorovací jednotce. Tím se dosáhlo pfiizpûsobení ke schopnosti dále zapojen ch ochran nebo vstupních obvodû chránûn ch koncov ch zafiízení odvádût impulz pfiepûtí. Zapálení FS2 je závislé na energetickém obsahu pfiepûèového impulzu, kter se má omezit, skuteãn tvar vlny pfiepûtí hraje podfiadnou roli. Chování pfii následném síèovém proudu je urãováno vlastnostmi FS1 a FS2. Energeticky chudá pfiepûtí jsou odvádûna jiskfii tûm FS1, aniï by docházelo k prûtoku následného síèového proudu. Dojde-li pfii prûtoku energeticky bohat ch pfiepûtí k zapálení FS2, mûïe dojít ke vzniku následného síèového proudu. PouÏitím osvûdãeného principu zhá ení RADAX-flow jsou v ak následné proudy silnû omezeny nebo témûfi úplnû potlaãeny. Napûtí na oblouku FS2 bûhem fáze zhá ení se prakticky neli í od bûïného provozního napûtí, takïe zhá ení oblouku nemá témûfi Ïádné zpûtné úãinky na chránûn obvod. Varianty provedení V souladu s variantami zapojení uveden mi v IEC byla vyvinuta celá fiada v robkû. K dispozici jsou zatím tfii typy: DV TNC 255, DV TNS 255 a DV TT 255, technické údaje viz str. 8. Konstrukce DEHNventil je vybaven ve ker mi posledními technick mi vymoïenostmi tak, Ïe umoï- Àuje pfiehledné a prostorovû nenároãné uspofiádání v rozvádûãích v souladu s moderními poïadavky na montáï a údrïbu. Rozmûry V ka, ífika a tvar DEHNventilu odpovídají bûïn m modulûm (technick m jednotkám) pouïívan m v rozvádûãích, proto je lze bezproblémovû zabudovat do fiady pfiístrojû a svorek na nosné li tû TS 35. Pfiispûlo i uzavfiení jiskfii È v tlakuvzdorn ch pouzdrech, takïe nedochází k vyfukování Ïhav ch plynû do prostoru v rozvádûãi a nevznikají Ïádné nároky na v fukov prostor. Zdvojení pfiipojovacích svorek DEHNventilu umoïàuje jednak pfiesnou orientaci pro pfiipojení vodiãû a lep í mechanickou pevnost vodiãû ve svorkách a kromû toho nejlépe vyhoví podmínkám elektromagnetické kompatibility, neboè zamezí v nejvût í mífie pfienosu úbytkû napûtí vznikl ch na vodiãích (pfii odvádûní bleskového proudu) do dal ích obvodû elektrické instalace. Stálá signalizace funkãnosti DEHNventilu I kdyï je pravdûpodobnost zniãení DEHNventilu díky jeho vysoké propustnosti (100 ka pro vlnu 10/350 µs) velmi nízká, má kaïd pfiece jen lep í pocit, je-li uji tûn o funkãnosti DEHNventilu a má-li jistotu, Ïe je ochrana pfiipojena k síti nn. Dûje se tak pomocí signálek zapojen ch ke kaïdé v bojové dráze a monitorovací jednotce. Dohled nad funkãností je - obdobnû jak se osvûdãilo ve varistorov ch svodiãích - zaji Èován termodynamick m odpojovacím zafiízením sledujícím teplotu varistorû v monitorovacích jednotkách. Dálková signalizace stavu je moïná doplàkov m opatfiením, v robkem DEHNsignal DV, kter se pfiipojí k DEHNventilu a kter obsahuje jak beznapûèov pfiepínací kontakt, tak svûteln interface. DP HR dosavadní zpûsob PR PR PROJEKTY S NOV M DEHNVENTILEM PouÏití DEHNventilu zjednodu uje projekty, neboè nabízí fie ení pro fiadu dotazû, které jinak pfii projektování vznikají. MÛÏeme zapomenout na tfiídy ochrany pfied bleskem? DEHNventil splàuje svou propustností 100 ka pro vlnu 10/350 µs poïadavky nejnároãnûj í tfiídy ochrany pfied bleskem, oznaãované v IEC a IEC ãíslicí I. V této tfiídû se poãítá s úderem blesku o vrcholové hodnotû 200 ka, pfiiãemï se jako nejnepfiíznivûj í pfiípad rozdûlení bleskového proudu uvaïuje, Ïe 50 % ve kerého proudu, tj. 100 ka, vstupuje do uzemnûní objektu a 50 % do systému vedení opou tûjících objekt. To pro projektanta znamená, Ïe pfii pouïití DEHNventilu se problémem tfiídy ochrany pfied bleskem pfii zfiizování pfiepûèové ochrany v síti nn nemusí vûbec zab vat. MÛÏeme zapomenout na omezovací tlumivky? DEHNventil obsahuje koordinované svodiãe tfiídy B a C. Koordinace je dosaïeno jin m principem neï pouïitím (rázov ch) omezovacích tlumivek (DEHNbridge). Vzhledem k tomu, Ïe firma DEHN má ve své fiadû Red/Line koordinované svodiãe pfiepûtí tfiídy C a D bez nutnosti pouïití speciálních tlumivek, nejsou v novém systému Red/Line zapotfiebí Ïádné koordinaãní tlumivky ani mezi jednotliv mi ochranami, ani pfied koncov m zafiízením. Je to patrné z obr. 3, v novém systému se omezovací impedance nepouïívají. Obr. 3: Instalace s pfiepûèov mi ochranami DP (DB) jiskfii Èov svodiã tfiídy B (DEHNport(Maxi), Dehnbloc) DV... jiskfii Èov varistor (DEHNventil)... varistorov svodiã tfiídy C (napfi. DEHNguard)... varistorov svodiã tfiídy D (napfi. DEHNrail) HR... hlavní rozvádûã, PR... podruïn rozvádûã,... elektronické zafiízení Pozn. Svodiãe tfiídy C není nutno uïívat v instalacích s DV tak ãasto! DB DV HR s nov m DEHNventilem PR PR 3

4 MÛÏeme zapomenout na svodiãe tfiídy C a D? Svodiãe tfiídy C a D slouïí jako dosud k omezení pfiepûtí v prûbûhu a na konci instalaãních vedení. Zejména na konci del ích vedení se odráïí vlna pfiepûtí se souhlasnou polaritou, takïe mûïe dojít ke zvût ení její amplitudy aï na dvojnásobek. Z tohoto dûvodu je Ïádoucí zapojení dal ích svodiãû pfiepûtí v instalaci: - v podruïn ch rozvádûãích na poschodích (staãí po vzdálenostech 10 m i více) - v podruïn ch rozvádûãích vzdálen ch nûkolik desítek metrû od hlavního rozvádûãe s DEHNventilem - v zásuvkov ch okruzích: u první zásuvky a dále po ca 10 m, pokud jsou provedeny zásuvkové v vody - v rozvádûãích s elektronick mi obvody. Musíme si téï v ímat, zda vedení neopou tí budovy (nepfiechází do zóny bleskové ochrany ZBO 0), tam by mûlo následovat opût zapojení svodiãe tfiídy B nebo odstínûní vedení. MÛÏeme zapomenout na odolnost koncového zafiízení? Nikdy. Odolnost zafiízení musí v robci a dovozci podle nafiízení vlády ã. 196/97 Sb prokazovat a vydávat prohlá ení o shodû. S takov m zafiízením pak DEHNventil spolupracuje, je-li zapojen tûsnû pfied ním. Pokud si nejsme jisti, Ïe elektronické zafiízení splàuje podmínky âsn EN , mûli bychom zafiadit tûsnû ke svorkám zafiízení ochranu tfiídy D, ãímï sníïíme riziko zniãení zafiízení. TotéÏ platí pro vût í vzdálenosti od DEHNventilu. Jaké jsou poïadavky na pfiedji tûní? DEHNventil s technologií RADAX-flow v zapouzdfieném jiskfii ti je skuteãnû unikátní zafiízení. Je to jiskfii tû, v nûmï napûtí na oblouku prakticky kopíruje bûïné napûtí v síti nn (sinusov prûbûh, 50 Hz), které je naru eno jen krátkodobou piãkou zpûsobenou impulzem bleskového proudu (obr. 4). Pfiitom zcela spolehlivû zhasíná oblouk bûhem té pûlperiody, kdy se impulz vyskytl. To má dva dûsledky: 1. DEHNventil dokáïe samoãinnû zhasnout následn síèov proud aï do 25 kaef a teprve v místû sítû, kde by mohla b t tato hodnota pfiekroãena, vyïaduje pfiedfiazené ji tûní. 2. DEHNventil spolupracuje (je selektivní) s pojistkami uï od 25 A (obr. 5); to znamená, Ïe pojistky nebo jistiãe s charakteristikou gl/gg s touto nebo vy í jmenovitou hodnotou pfii odvádûní pfiepûtí bûïnû nevypínají. (Aby k tomu do lo, musí jimi protéci bleskov proud o nûkolika ka a tvaru vlny 10/350 µs.) Îádn jin souãasn svodiã bleskov ch proudû na bázi jiskfii tû toho nedosáhne. V tabulce parametrû jsou udány dvû hodnoty pro pfiedji tûní (obr. 6): a) 125 A pro zapojení do série ve tvaru U ( V ), tj. dva rûzné vodiãe do svorek (L1 a L1 aj.). Vzhledem k tomu, Ïe jde o prûchozí svorky, je nutno tuto hodnotu dodrïet. b) 315 A pro paralelní zapojení ve tvaru T, kdy proud neprochází obûma svorkami; toto je poïadavek nûmeck ch norem (VDE), kter neobsahují podle dosavadních informací ãeské ani evropské normy. To znamená, Ïe pfiedji tûní ve vûtvi od pracovního vodiãe ke svorce DEHNventilu A 2 s A 40A 32/35A 16A 25A bez následného proudu 0, prospektivní zkratov proud/ka eff Obr. 5: Spolupráce s pojistkami gl/gg (tavn integrál nepfieru ovan ch pojistek je zachycen ikmou ãarou s vyznaãen mi body, edû, uprostfied grafu) není v tomto pfiípadû nutné. I kdyï pojistky nejsou nutné, není nezbytné se jim vyh bat, ponûvadï pfieru ují jen mimofiádnû vysok bleskov proud a lze je vyuïít pro odpojení ochran pfii manipulacích pro potfieby údrïby zafiízení a revizí. V kaïdém pfiípadû lze pojistky F2 vynechat, jestliïe pojistky F1 uïité v instalaci jako nadproudové ji tûní pro ochranu pfied nebezpeãn m dotykem mají niï í hodnoty neï hodnoty poïadované v bodech a) a b). Lze DEHNventil zapojit pfied elektromûrem? DEHNventily TNC i TNS jsou ideálním zafiízením pro zapojení pfied elektromûrem. DÛvody vypl vají ze schématu vnitfiního zapojení (obr. 7): - Varistory v DEHNventilu jsou v provozním i/ka 40 prospektivní (teoreticky moïn ) zkratov proud ze sítû nn následn síèov proud I F , t/ms Obr. 4: Zhá ení následného síèového proudu 4

5 - Trvalá vizuální kontrola funkãnosti DEHNventilu, tzn. odhalení poruchy hned pfii otevfiení skfiínû (odbûr signálky je velmi nízk, 0,3 ma, a tedy pfiíkon odebíran z nemûfiené ãásti nepfiesahuje 0,3 W). - MoÏnost dálkové kontroly funkãnosti pomocí modulu DEHNsignal i ve vzdálenûj ím místû mimo skfiíà, v níï je DEHNventil umístûn. - Vysoká propustnost bleskového proudu umoïàuje nasazení DEHNventilu v rámci kterékoli tfiídy ochrany pfied bleskem (I-IV), aniï bychom museli vybírat vhodn typ v souladu s PNE , tab Souhrnnû lze fiíci, Ïe DEHNventil v bornû doplàuje fiadu svodiãû tfiídy B v rodinû Red/Line pro zapojení pfied elektromûrem: DEHNport, DEHNport Maxi, DEHNbloc, DEHNbloc NH, pfiiãemï tyto v robky kvalitativnû pfievy uje a zároveà nahrazuje svodiã pfiepûtí tfiídy C. MÛÏe b t v hodné nepouïívat DEHNventil? Lze o tom uvaïovat v ude tam, kde chceme u etfiit v daje na pfiepûèové ochrany. MÛÏe to b t v tûchto pfiípadech: - u ochrany pro jednofázové okruhy, kde dosud není k dispozici vhodn DEHNventil ; - tam, kde je jako omezovací impedance mezi svodiãi tfiídy B a C pouïito vedení o délce ca 15 m, takïe není zapotfiebí pouïít DEHNbridge; - pfiipustíme-li riziko po kození dále zafiazen ch ochran nebo i koncov ch zafiízení tím, Ïe zcela vynecháme svodiãe tfiídy B. Tento pfiípad se ale nedoporuãuje. Obr. 6: Pfiipojení svodiãe DEHNventil TNC T a V stavu trvale odpojeny od pracovních vodiãû pomocí sériového jiskfii tû a nikdy jimi neprotéká ani pracovní, ani hlavní svodov proud. - Schopnost DEHNventilu samoãinnû zhá et následn síèov proud aï do 25 kaef znamená, Ïe s pfiedfiazen m ji tûním jako ochranou pfied následn m síèov m proudem je nutno poãítat jen v místû, kde by pfiípadn zkratov proud ze sítû nn mohl pfiesáhnout tuto hodnotu. - Spolupráce s pojistkou gl/gg s jmenovitou hodnotou od 25 A v e znamená, Ïe nedojde k jejímu pfieru ení úãinkem následného síèového proudu (k pfieru ení pojistky impulzním bleskov m proudem mûïe dojít jen zfiídka, pfii hodnotách pojistky nad 100 A prakticky vûbec ne). Obr. 7: Svorky DEHNventilu k pfiipojení vodiãû Pfiíklady zjednodu ení návrhu ochran Abychom lépe pochopili zjednodu ení, ukaïme si dva pfiíklady fie ení popsané v pfiíruãce /1/. a) e ení ochrany základnové stanice pro mobilní telefony. Pokud jde o systém pfiepûèov ch ochran ze strany silov ch vedení, je fie ení uvedeno na obr. 8. 5

6 DEHNventil 4x DEHNport základnová stanice ZBO 1 TKR kwh CY 1x16 mm 2 EP CY 1x16 mm 2 pfiívod hlavní vyrovnání potenciálu stfie ní prostor VP CY 1x16 mm 2 TELECOM Obr. 8: Zapojení DEHNventilu pfii ochranû základové stanice mobilních telefonû, vysílaãe ap. Je vidût, Ïe kombinaci DEHNport (Maxi) - DEHNbridge - DEHNguard plnû nahradí DEHNventil TN-S. Pokud jím nahradíme i zafiízení DEHNport (Maxi) nebo DEHNbloc na vstupu vedení do budovy, máme zaji tûnu i ochranu dal í elektroniky uvnitfi v budovû. b) Ochrana silové ãásti v rodinn ch domcích Celá situace se znaãnû zjednodu uje: postaãí jedin DEHNventil na vstupu pfiípojky nn (aè uï pfied nebo za elektromûrem) a dále umístûní svodiãû tfiídy D v zásuvkov ch okruzích v blízkosti nejcitlivûj í elektroniky. (Pfiitom lze vyuïít velmi pfiízniv ch vlastností systému Red/Line, kdy ochrany tfiídy D nemusí b t hustûji neï v odstupech ca 10 m). c) Ochrana pfied bleskov mi proudy pfiicházejícími do zafiízení z obou smûrû prûbûïného vedení K tomuto pfiípadu (obr. 9) se dosud jen velmi obtíïnû hledalo levnûj í fie ení. Úplné fie ení bylo dost nákladné: Svodiã bleskového proudu (tfi. B) - omezovací tlumivka - svodiã pfiepûtí (tfi. C) - omezovací tlumivka - svodiã bleskového proudu (tfi. B), pfiiãemï chránûné zafiízení bylo pfiipojeno na svorky svodiãe tfiídy C. e ení je nyní jednoduché: DEHNventil. d) Dal í pfiíklady uplatnûní: ochrana ãásti budovy s pronajat mi místnostmi pro technologické zafiízení nebo kanceláfie s v poãetní technikou, zubní ambulance, malé v robny, lékárny, notáfiství, katodické stanice protikorozní ochrany, dálkové hlásiãe stavu plynu, stavu hladiny aj. umístûné mimo budovy (v poli), prvky automatizace, fiízení a regulace v poli. DEHNventil zde pfiedstavuje ideální prvek k zaji tûní pfiechodu vedení ze zóny bleskové ochrany ZBO 0A aï do ZBO 2. INSTALACE DEHNventilu Vylouãení omylû v instalaci To je hlavním rysem nového DEHNventilu. JiÏ typové oznaãení prakticky vyluãuje moïnost omylu: zahrnuje totiï oznaãení sítû (TNC, TNS, TT), pro niï je urãen. Oznaãení svorek je natolik zfietelné, Ïe nemûïe dost dobfie dojít k zámûnû: V zapojení do série V znamenají L1, L2, L3 a N pfiívody k DEHNventilu, L 1, L 2, L 3 a N v stupy ve smûru ke chránûnému zafiízení. (Pokud pouïijeme paralelní zapojení T, vyuïíváme jen L1, L2, L3.) Kromû toho jsou v DEHNventilu trvale propojeny i svorky k vodiãûm PE() a k uzemnûní, takïe nemûïe dojít k jinak ãastému omylu spoãívajícímu v oddûleném pfiipojení. Omyl dále znesnadàuje moïnost zapojení hfiebenov ch propojek. 6 Dva zpûsoby pfiipojení DEHNventilu (obr. 10) Zapojení ve tvaru V (nebo U ) je lep í z hlediska elektromagnetické kompatibility (vzniku neïádoucích ru iv ch vlivû, mezi nûï patfií téï neïádoucí pfienos rozdílû potenciálû a zbytkov ch pfiepûtí). Z obr. 10a je vidût, Ïe pfii prûchodu proudû spojen ch s pfiepûtím za a) bez ochrany b) dosavadní moïnost DP DV c) pomocí DEHNventilu DP L L L Obr. 9: MoÏnost ochrany prûbûïnû pfiipojovan ch elektronick ch zafiízení

7 a) zapojení V L/N PE i imp. b) zapojení T L/N PE i imp. u dyn.1 u svod. u dyn.2 u svod. c) doporuãované max. délky pfiívodû L/N PE svodiãem se pfiená í dále do obvodu jen úbytek na svodiãi Usvod, napûtí na pfiipojovacích vodiãích uï ne. Toto zapojení je umoïnûno zdvojením pfiipojovacích svorek na DEHNventilu. l 1 l 1 + l 2 0,5 m Obr. 10: Zapojení svodiãû z hlediska EMC L1 L2 L3 EP l 2 Ucelk. Ucelk. Ucelk. = Usvod. Ucelk. = Usv + Udyn.1 + Udyn.2 l a Zapojení ve tvaru T mûïe b t zdrojem neïádoucích ru iv ch vlivû. Obr. 10b ukazuje tento pfiípad (pfiipojení k pfiípojnicím v rozvádûãi). Do dal ích ãástí instalace se pfiená- ejí i úbytky napûtí vzniklé na spoleãn ch pfiipojovacích vodiãích. Podle doporuãení v E DIN VDE 0100, Teil 534/A1 by nemûly b t pfiívody del í (souhrnná délka by nemûla pfiesáhnout 0,5 m podle obr. 10c). Pfienos ru iv ch vlivû mûïe nastat i pfies pfiívod k uzemnûní. Není-li zfiízena co nejbliï í pfiípojka k vodiãi PE (), mûïe se mezi kostru chránûného zafiízení a pracovními vodiãi pfienést neïádoucí úbytek napûtí (obr. 11). DEHNventil tento pfiípad prakticky vyluãuje. ÚÎBA ZA ÍZENÍ DEHNventil Je velmi jednoduchá. Témûfi se nedá pfiedpokládat, Ïe by do lo k po kození úãinkem bleskového proudu nebo pfiepûtí (tato nová varianta DEHNventilu je daleko spolehlivûj í neï dfiívûj í typ VGA 280.) Pokud jde o varistor, kter by mohl zestárnout, je pod trval m dohledem a jeho nefunkãnost by byla ihned signalizována. Pokud by ve zcela v jimeãném pfiípadû do lo ke zniãení jiskfii tû, projeví se zfieteln mi mechanick mi nebo tepeln mi destrukãními následky. REVIZE INSTALACÍ S DEHNventilem Vizuální prohlídka: vadné svodiãe je nutno nahradit nov mi. Kontrola izolaãního stavu: provádí se zásadnû s DEHNventilem odpojen m od pracovních vodiãû nebo napûtím niï ím neï provozním, aby nedocházelo ke svodu mûfiicího napûtí. KDE SE UPLATNÍ NOVÁ GENERACE DEHNventilÛ V ude tam, kde byl dosud nasazován DEHNventil VGA 280/4 nebo VGA 280/3. L1 L2 L3 Obr. 10d: Pfiipojení svodiãû k síti - zapojení vpravo je správnûj í EP l b V ude tam, kde dosud naráïela kombinace: svodiã bleskového proudu - omezovací impedance - svodiã pfiepûtí na vysoké jmenovité provozní proudy (>63 A). V ude tam, kde v e uvedená kombinace vyïaduje cenovû pfiíznivûj í alternativu. V hlavních rozvodech silov ch zafiízeních nn s pfiímo pfiipojen mi zafiízeními systémové techniky budovy. Hlavní rozvody nn s pfiímo pfiipojen mi vûtvemi proudov ch okruhû. V zapojení pfied elektromûrem v souladu s PNE (po schválení rozvodn m závodem). V hody pro koneãného zákazníka: pfiepûèová ochrana pro elektrické systémy aï po koncové zafiízení; vypu tûní koordinaãních tlumivek; vysoká spolehlivost napájení (nepfieru ovan provoz); trval ukazatel funkãnosti; men í prostorové i cenové nároky. V hody pro instalatéra: jednoduchost v bûru (TN-C, TN-C-S, TT v oznaãení typu); odpadají koordinaãní tlumivky; úspora místa aï o 70 % proti dosavadním fie ením; jednoduchost a pfiehlednost propojení pfiístrojû, nezamûnitelnost pfiívodû, uïití hfiebenov ch propojek; vylouãení moïnosti chybné montáïe (zdvojení pfiipojovacích svorek); zapouzdfiená jiskfii tû - bez zvlá tních montáïních nárokû, pfiístroje bûïn ch rozmûrû. V hody pro projektanty: jistota pfii v bûru typû v souladu s konfigurací sítû; automatická koordinace s dále nasazen mi ochranami a koncov m zafiízením; men í prostorové nároky; cenovû v hodné fie ení. V hody pro sklady, obchody: malá nutnost odborného poradenství; zjednodu ení skladování (ménû typû ochran); optimální ochrana pro vysílací stanice, rodinné domky, kanceláfie, malé v roby, lékafiské ambulance, lékárny, notáfiství aj. - zjednodu ení nabídky. Literatura: /1/ Pfiíruãka pro projektování a montáï. Zkrácen katalog

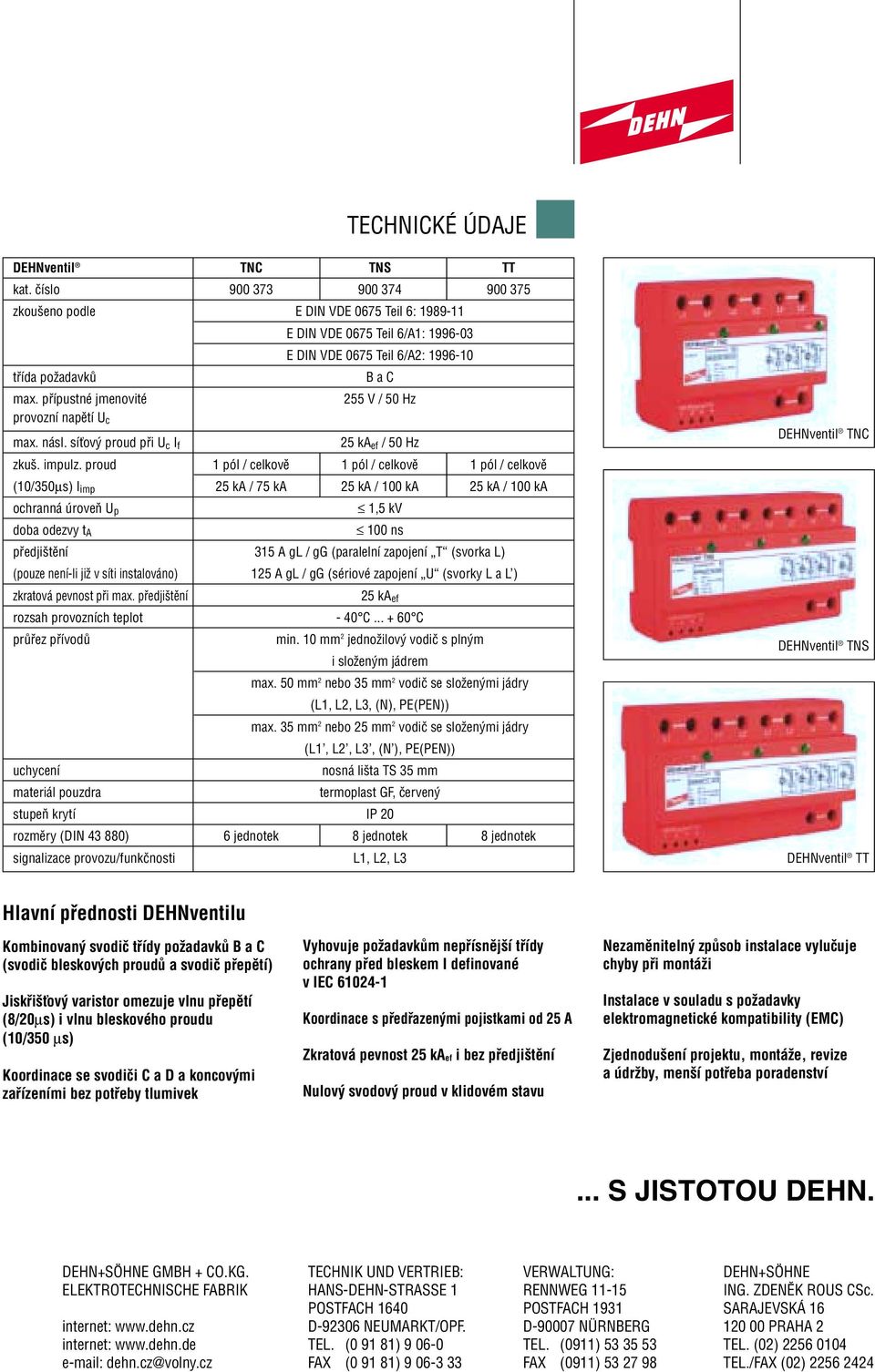

8 TECHNICKÉ ÚDAJE DEHNventil TNC TNS TT kat. ãíslo zkou eno podle E DIN VDE 0675 Teil 6: E DIN VDE 0675 Teil 6/A1: E DIN VDE 0675 Teil 6/A2: tfiída poïadavkû B a C max. pfiípustné jmenovité 255 V / 50 Hz provozní napûtí U c max. násl. síèov proud pfii U c I f 25 ka ef / 50 Hz zku. impulz. proud 1 pól / celkovû 1 pól / celkovû 1 pól / celkovû (10/350µs) I imp 25 ka / 75 ka 25 ka / 100 ka 25 ka / 100 ka ochranná úroveà U p 1,5 kv doba odezvy t A 100 ns pfiedji tûní 315 A gl / gg (paralelní zapojení T (svorka L) (pouze není-li jiï v síti instalováno) 125 A gl / gg (sériové zapojení U (svorky L a L ) zkratová pevnost pfii max. pfiedji tûní 25 ka ef rozsah provozních teplot - 40 C C prûfiez pfiívodû min. 10 mm 2 jednoïilov vodiã s pln m i sloïen m jádrem max. 50 mm 2 nebo 35 mm 2 vodiã se sloïen mi jádry (L1, L2, L3, (N), PE()) max. 35 mm 2 nebo 25 mm 2 vodiã se sloïen mi jádry (L1, L2, L3, (N ), PE()) uchycení nosná li ta TS 35 mm materiál pouzdra termoplast GF, ãerven stupeà krytí IP 20 rozmûry (DIN ) 6 jednotek 8 jednotek 8 jednotek signalizace provozu/funkãnosti L1, L2, L3 DEHNventil TNC DEHNventil TNS DEHNventil TT Hlavní pfiednosti DEHNventilu Kombinovan svodiã tfiídy poïadavkû B a C (svodiã bleskov ch proudû a svodiã pfiepûtí) Jiskfii Èov varistor omezuje vlnu pfiepûtí (8/20µs) i vlnu bleskového proudu (10/350 µs) Koordinace se svodiãi C a D a koncov mi zafiízeními bez potfieby tlumivek Vyhovuje poïadavkûm nepfiísnûj í tfiídy ochrany pfied bleskem I definované v IEC Koordinace s pfiedfiazen mi pojistkami od 25 A Zkratová pevnost 25 kaef i bez pfiedji tûní Nulov svodov proud v klidovém stavu Nezamûniteln zpûsob instalace vyluãuje chyby pfii montáïi Instalace v souladu s poïadavky elektromagnetické kompatibility (EMC) Zjednodu ení projektu, montáïe, revize a údrïby, men í potfieba poradenství... S JISTOTOU DEHN. DEHN+SÖHNE GMBH + CO.KG. ELEKTROTECHNISCHE FABRIK internet: internet: dehn.cz@volny.cz TECHNIK UND VERTRIEB: HANS-DEHN-STRASSE 1 POSTFACH 1640 D NEUMARKT/OPF. TEL. ( ) FAX ( ) VERWALTUNG: RENNWEG POSTFACH 1931 D NÜRNBERG TEL. (0911) FAX (0911) DEHN+SÖHNE ING. ZDENùK ROUS CSc. SARAJEVSKÁ PRAHA 2 TEL. (02) TEL./FAX (02)
