1 Venkovní anténa UHF / VHF REQUIN Ref NÁVOD K POUŽITÍ A UŽIVATELSKÉ RADY

Interiérová anténa UHF / VHF Třebaže s instalací vaší VENKOVNÍ ANTÉNY OPTEX pospícháte, doporučujeme vám, abyste si tento návod pozorně přečetli.

2 Interiérová anténa UHF / VHF Třebaže s instalací vaší VENKOVNÍ ANTÉNY OPTEX pospícháte, doporučujeme vám, abyste si tento návod pozorně přečetli. Jeho obsah vám poskytne důležité informace vztahující se k montáži, instalaci, použití, údržbě, bezpečnosti, OPTEX, specialista na pohodlí v oblasti domácí elektroniky, vám nabízí (pro vybavení vašeho domu) spolehlivá řešení včetně nejnovějších technologických inovací. OPTEX: jednoduše pohodlí, čistota a klid.

Jeho obsah vám poskytne důležité informace vztahující se k montáži, instalaci, použití, údržbě, bezpečnosti,

3 OBSAH Strana Obsah balení 4 Specifikace 5 Schéma zapojení 5 2 možné způsoby upevnění 7 Upevnění na zdi 7 Upevnění na 1 sloupu nebo 1 balkonu 8 2 možné polohy 9 Klady antény 10 Technická charakteristika 11 Doporučení 11

7 Upevnění na 1 sloupu nebo 1 balkonu 8 2 možné polohy

4 OBSAH BALENÍ Obsah balení Balení obsahuje: 1) Anténu pro příjem signálů pozemního analogického a digitálního vysílání v kmitočtových pásmech FM, UHF a VHF. 2) Adaptér 230 V 50 Hz / 6 V, 100 ma 3) Sáček se šrouby pro připevnění přírub 4) Podpora antény 5) Koaxiální kabel IEC 9,52 mm male 6) Napájecí adaptér 7) Konektor 9,52 mm female v rozdvojce F 8) Součást, která umožní otáčení antény

2) Adaptér 230 V 50 Hz / 6 V, 100 ma 3) Sáček se šrouby pro připevnění přírub 4) Podpora antény

5 SPECIFIKACE Funkce antény Tato anténa vám umožní příjem signálů pozemního analogického a digitálního vysílání (pod podmínkou, že se nacházíte v blízkosti vysílače pozemního digitálního vysílání). Schéma zapojení antény 1) Spojte konektor F /9,52 mm s kabelem 9,52 mm. Potom spojte konec tohoto kabelu v rozdvojce F s konektorem antény. 2) Tuto anténu můžete používat s vaším přijímačem pozemního digitálního vysílání bez adaptéru, jestliže váš přijímač má funkci napájení antény 5V / 30 ma. (Viz níže uvedené schéma) Vaše anténa Napětí 5V přicházející z dekodéru DVB-T Koaxiální kabel Váš dekodér DVB-T Koaxiální kabel Váš televizor Pozn.: Nezapomeňte na kabel scart, abyste mohli připojit dekodér DVB-T k vašemu televizoru.

2) Tuto anténu můžete používat s vaším přijímačem pozemního digitálního vysílání bez adaptéru, jestliže váš přijímač má funkci napájení antény 5V / 30 ma.

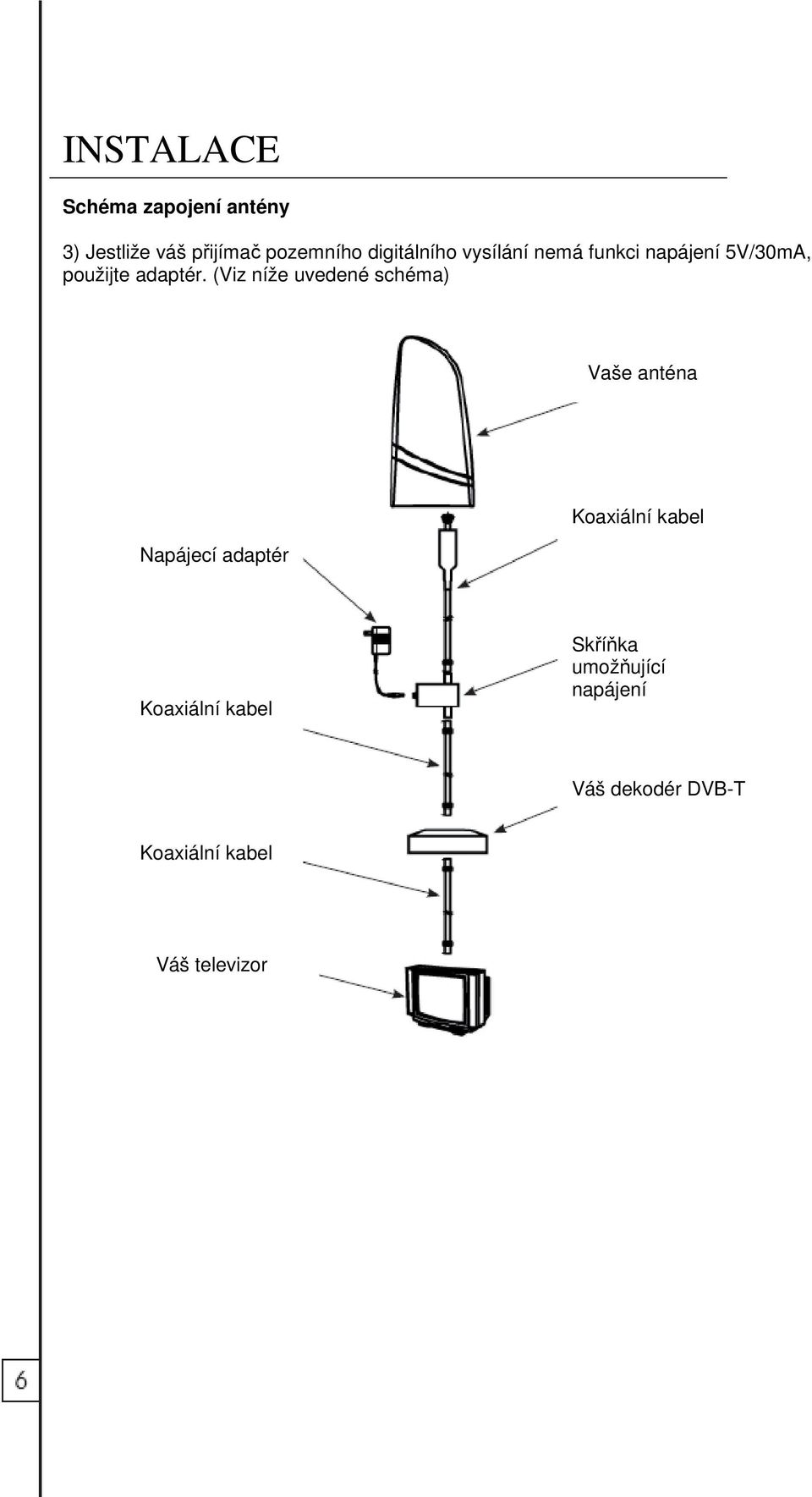

6 INSTALACE Schéma zapojení antény 3) Jestliže váš přijímač pozemního digitálního vysílání nemá funkci napájení 5V/30mA, použijte adaptér. (Viz níže uvedené schéma) Vaše anténa Napájecí adaptér Koaxiální kabel Koaxiální kabel Skříňka umožňující napájení Váš dekodér DVB-T Koaxiální kabel Váš televizor

(Viz níže uvedené schéma) Vaše anténa Napájecí adaptér Koaxiální kabel

7 INSTALACE 2 možné způsoby upevnění 1) Upevnění na zdi a) Sestavte anténu jako na níže uvedených fotkách: 1) Upevněte šroubem části s označením 4 a 8 určené pro zadní suport. 2) Pak šroubem anténu na tento suport upevněte. Upravte sklon antény podle vaší volby. 3) Poté vyvrtejte 4 otvory ve zdi a pak použijte 4 šrouby a hmoždinky určené pro upevnění na zdi. Zasuňte je do otvorů pro zadní suport a vše utáhněte.

2) Pak šroubem anténu na tento suport upevněte. Upravte sklon antény podle vaší volby.

8 INSTALACE 2 možné způsoby upevnění 2) Upevnění na sloupu nebo balkonu (horizontální nebo vertikální poloha) a) Sestavte anténu jako na níže uvedených fotkách: 1) Upevněte šroubem části s označením 4 a 8 určené pro zadní suport. 2) Pak šroubem anténu na tento suport upevněte. Upravte sklon antény podle vaší volby. 3) Pak umístěte obě dodané příruby do otvorů pro suport antény. 4) Nasuňte sestavu na fixační sloup, potom upevněte sestavu dodanými svorkami a maticemi.

9 INSTALACE 2 možné polohy 1) Vertikální U této antény můžete nastavit vertikální polohu. K tomu stačí povolit fixační šrouby antény a otočit anténu do žádané polohy a nakonec vše utáhnout. Viz foto: 2) Horizontální Je možné, že v některých francouzských regionech příjem v horizontální poloze zlepšuje kvalitu přijímaného signálu. Proto můžete změnit směr vaší antény a umístit ji horizontálně. K tomu stačí povolit fixační šrouby antény a otočit anténu do žádané polohy a nakonec vše utáhnout. Viz foto:

Viz foto: 2) Horizontální Je možné, že v některých francouzských regionech příjem v horizontální poloze zlepšuje kvalitu

10 INSTALACE Klady antény typu Žralok *Tato anténa typu Žralok pro venkovní příjem signálu v Hertzích má specifický design, ať už se jedná o pozemní signál analogický nebo digitální. (DVB-T) Tato anténa může být napájena 5V / 30mA: -vaším přijímačem DVB-T. (Má-li tuto funkci) -adaptérem dodaným současně s anténou. Umožňuje přijímat kmitočty: VHF MHz UHF MHz Zesiluje signál: VHF o přinejmenším 15 db UHF o přinejmenším 15 db Příjem signálu umožňuje v horizontální nebo vertikální poloze.

(DVB-T) Tato anténa může být napájena 5V / 30mA: -vaším přijímačem DVB-T.

11 CHARAKTERISTIKA Technická charakteristika Kmitočtové pásmo VHF MHz UHF MHz Typ antény venkovní UHF / VHF Zesílení UHF přinejmenším o 15 db Zesílení VHF přinejmenším o 15 db Impedance 75 Ohm Rozměry 125 x 165 x 35 mm Napájení 230 V 50 Hz / 6 V, 100 ma Hmotnost 1,2 kg Doporučení 1. Pro zařízení používejte pouze napětí a frekvenci uvedené na označovacím štítku. 2. Přístroj nesmí být vystaven otevřenému ohni jako např. plameni svíčky. 3. Je nutná pravidelná údržba zařízení. 4. Nikdy nepoužívejte poškozené zařízení, zvláště týká-li se poškození kabelu nebo skříňky. 5. Přístroj musí být položen mimo dosah dětí. 6. Nikdy neotvírejte zařízení. 7. Nepoužíváte-li zařízení, odpojte ho.

Pro zařízení používejte pouze napětí a frekvenci uvedené na označovacím štítku. 2. Přístroj nesmí být vystaven otevřenému ohni jako např. plameni svíčky. 3.

12 8. Kolem zařízení ponechte minimálně 5cm prostor, aby bylo zajištěno dostatečné větrání. 9. Nebraňte větrání přikrytím odvětrávacích otvorů např. novinami, ubrusem, záclonou, atd. 10. Toto zařízení se nesmí používat v tropickém podnebí. Elektrické výrobky nesmějí být vyhazovány do koše s ostatním domácím odpadem. Odneste je do sběrného dvora. Popřípadě se o nakládání s odpady informujte na místních úřadech nebo u prodejce.

Toto zařízení se nesmí používat v tropickém podnebí.

13 ZÁRUČNÍ LIST Na anténu OPTEX REQUIN poskytujeme 2 roční záruku týkající se výrobních vad, součástek a provedení. Při poruše zákazník uhrazuje platbu za expedici, my hradíme náklady zpětné expedice. Platný záruční list musí být správně vyplněn a odeslán s kopií faktury nebo pokladního bloku. ZÁRUČNÍ LIST Výrobek : anténa OPTEX REQUIN 8193 Datum prodeje... Dovozce: OPTEX s.r.o. Radlická Praha 5 Autorizovaný servis: PM servis Na barikádách 670, PRAHA 9 Tel.: Mobil: ATV servis a prodej elektroniky Richard Tenora Kšírova Brno Tel.: ,

Platný záruční list musí být správně vyplněn a odeslán s kopií faktury nebo pokladního bloku.
