1 Zastavení vlaku STOP v GSM-R

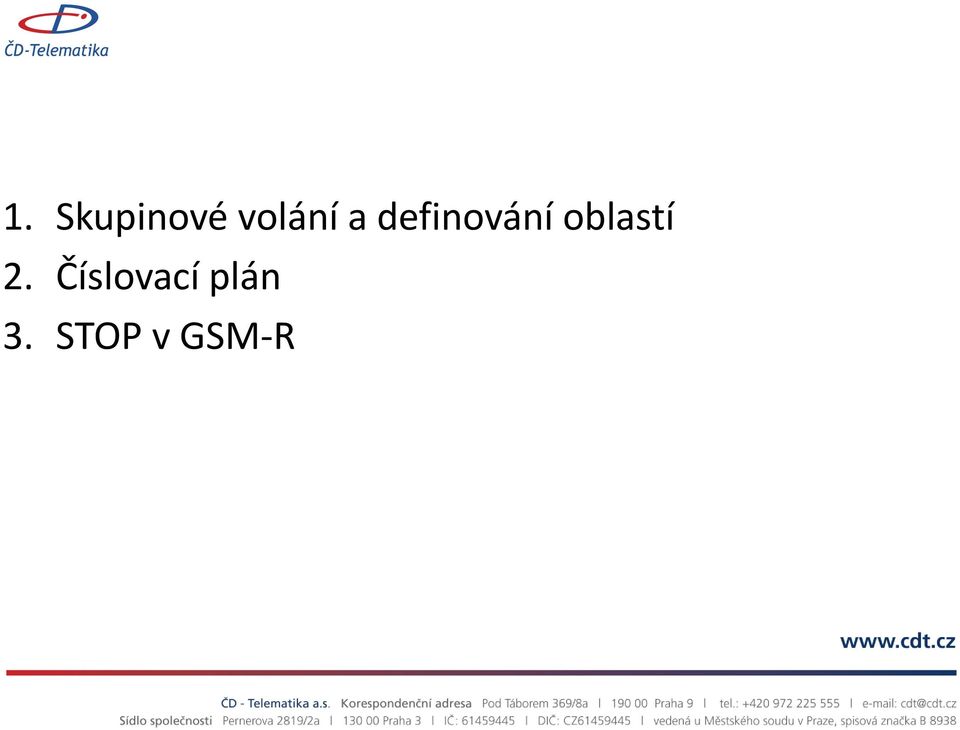

2 1. Skupinové volání a definování oblastí 2. Číslovací plán 3. STOP v GSM-R

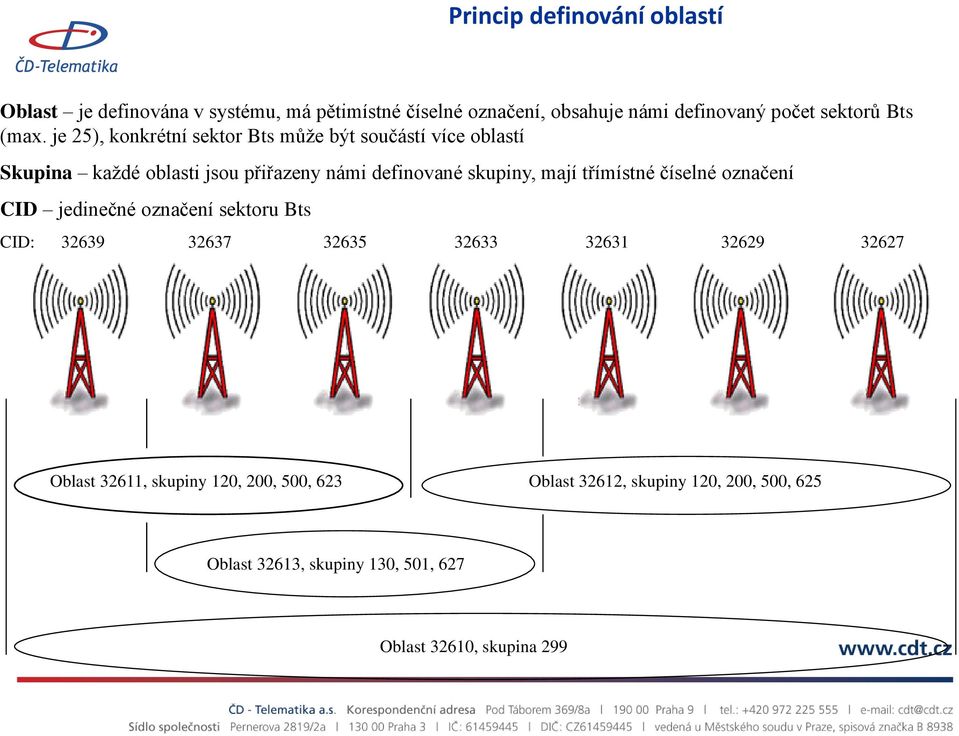

3 Princip definování oblastí Oblast je definována v systému, má pětimístné číselné označení, obsahuje námi definovaný počet sektorů Bts (max. je 25), konkrétní sektor Bts může být součástí více oblastí Skupina každé oblasti jsou přiřazeny námi definované skupiny, mají třímístné číselné označení CID jedinečné označení sektoru Bts CID: Oblast 32611, skupiny 120, 200, 500, 623 Oblast 32612, skupiny 120, 200, 500, 625 Oblast 32613, skupiny 130, 501, 627 Oblast 32610, skupina 299

je 25), konkrétní sektor Bts může být součástí více oblastí Skupina každé oblasti jsou přiřazeny námi definované skupiny, mají

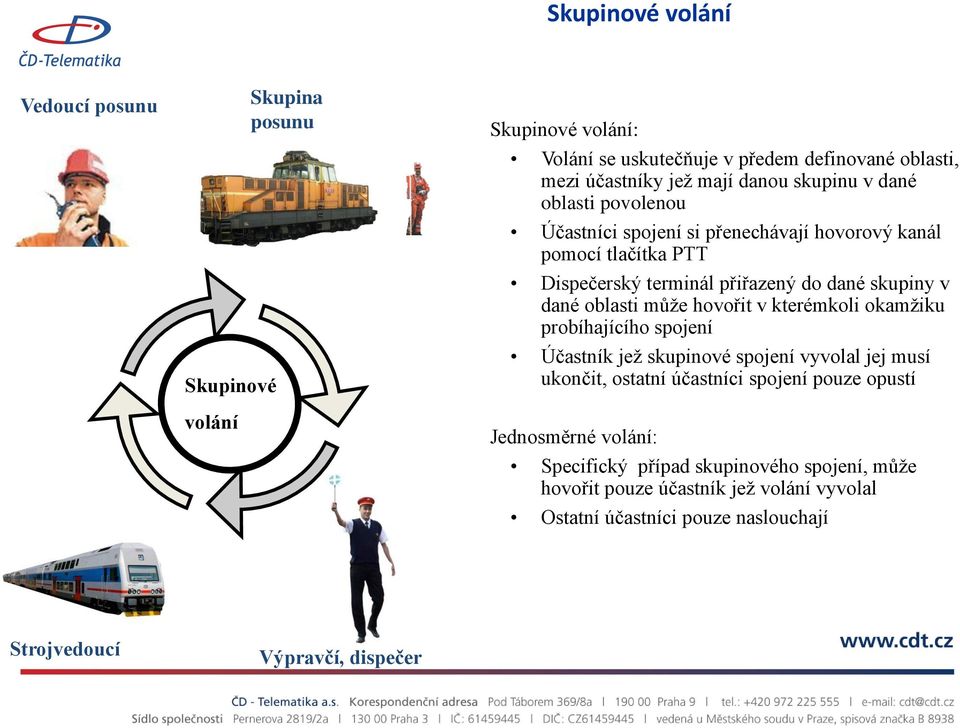

4 Skupinové volání Vedoucí posunu Skupinové volání Skupina posunu Skupinové volání: Volání se uskutečňuje v předem definované oblasti, mezi účastníky jež mají danou skupinu v dané oblasti povolenou Účastníci spojení si přenechávají hovorový kanál pomocí tlačítka PTT Dispečerský terminál přiřazený do dané skupiny v dané oblasti může hovořit v kterémkoli okamžiku probíhajícího spojení Účastník jež skupinové spojení vyvolal jej musí ukončit, ostatní účastníci spojení pouze opustí Jednosměrné volání: Specifický případ skupinového spojení, může hovořit pouze účastník jež volání vyvolal Ostatní účastníci pouze naslouchají Strojvedoucí Výpravčí, dispečer

může hovořit v kterémkoli okamžiku probíhajícího spojení Účastník jež skupinové spojení vyvolal jej musí ukončit, ostatní účastníci spojení pouze opustí

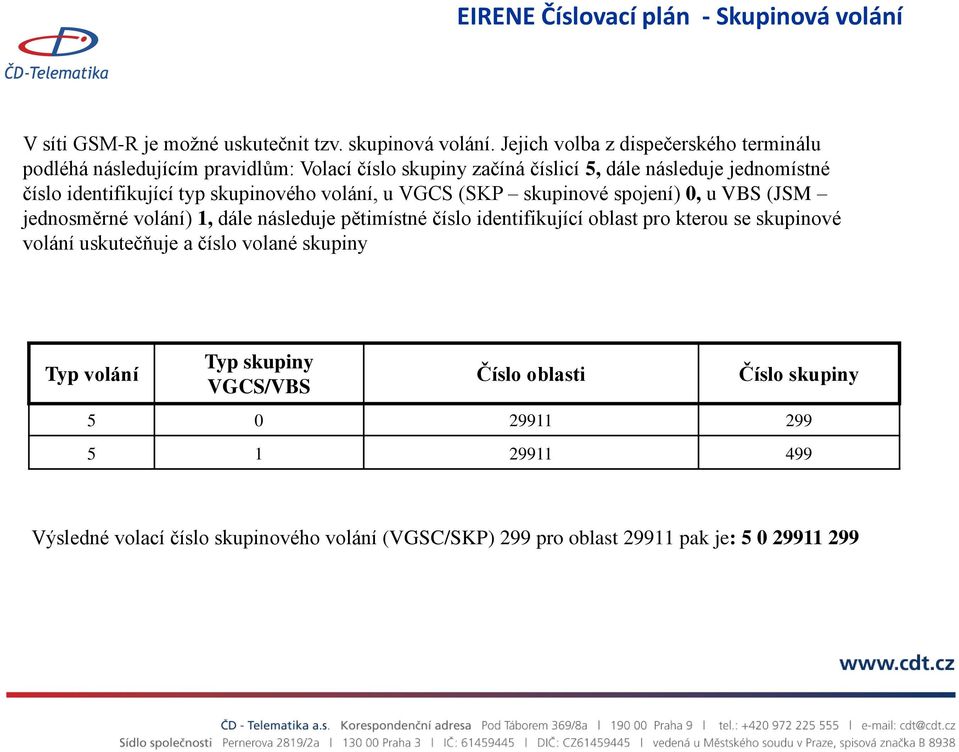

5 EIRENE Číslovací plán - Skupinová volání V síti GSM-R je možné uskutečnit tzv. skupinová volání. Jejich volba z dispečerského terminálu podléhá následujícím pravidlům: Volací číslo skupiny začíná číslicí 5, dále následuje jednomístné číslo identifikující typ skupinového volání, u VGCS (SKP skupinové spojení) 0, u VBS (JSM jednosměrné volání) 1, dále následuje pětimístné číslo identifikující oblast pro kterou se skupinové volání uskutečňuje a číslo volané skupiny Typ volání Typ skupiny VGCS/VBS Číslo oblasti Číslo skupiny Výsledné volací číslo skupinového volání (VGSC/SKP) 299 pro oblast pak je:

skupinového volání, u VGCS (SKP skupinové spojení) 0, u VBS (JSM jednosměrné volání) 1, dále následuje pětimístné číslo identifikující oblast pro kterou se

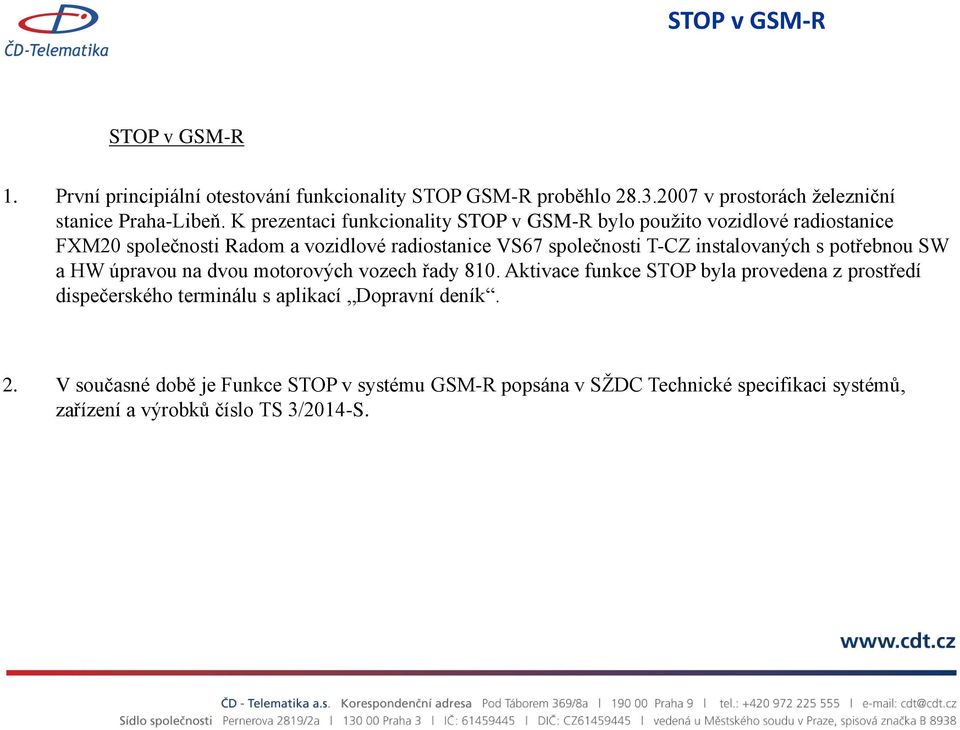

6 STOP v GSM-R STOP v GSM-R 1. První principiální otestování funkcionality STOP GSM-R proběhlo v prostorách železniční stanice Praha-Libeň. K prezentaci funkcionality STOP v GSM-R bylo použito vozidlové radiostanice FXM20 společnosti Radom a vozidlové radiostanice VS67 společnosti T-CZ instalovaných s potřebnou SW a HW úpravou na dvou motorových vozech řady 810. Aktivace funkce STOP byla provedena z prostředí dispečerského terminálu s aplikací Dopravní deník. 2. V současné době je Funkce STOP v systému GSM-R popsána v SŽDC Technické specifikaci systémů, zařízení a výrobků číslo TS 3/2014-S.

instalovaných s potřebnou SW a HW úpravou na dvou motorových vozech řady 810.

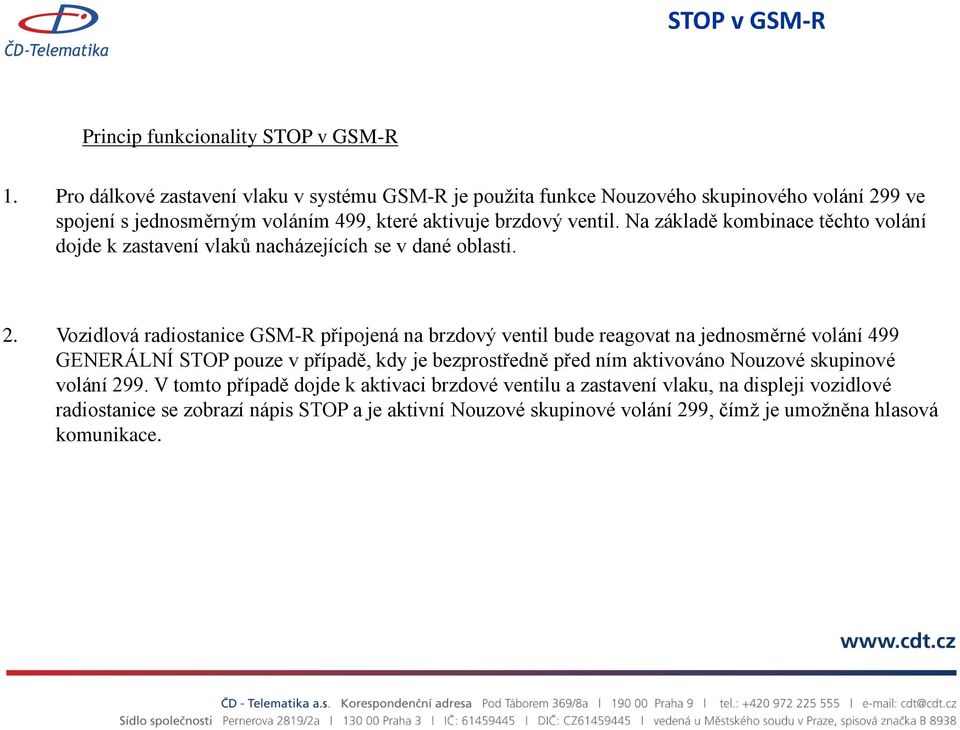

7 STOP v GSM-R Princip funkcionality STOP v GSM-R 1. Pro dálkové zastavení vlaku v systému GSM-R je použita funkce Nouzového skupinového volání 299 ve spojení s jednosměrným voláním 499, které aktivuje brzdový ventil. Na základě kombinace těchto volání dojde k zastavení vlaků nacházejících se v dané oblasti. 2. Vozidlová radiostanice GSM-R připojená na brzdový ventil bude reagovat na jednosměrné volání 499 GENERÁLNÍ STOP pouze v případě, kdy je bezprostředně před ním aktivováno Nouzové skupinové volání 299. V tomto případě dojde k aktivaci brzdové ventilu a zastavení vlaku, na displeji vozidlové radiostanice se zobrazí nápis STOP a je aktivní Nouzové skupinové volání 299, čímž je umožněna hlasová komunikace.

Na základě kombinace těchto volání dojde k zastavení vlaků nacházejících se v dané oblasti. 2.

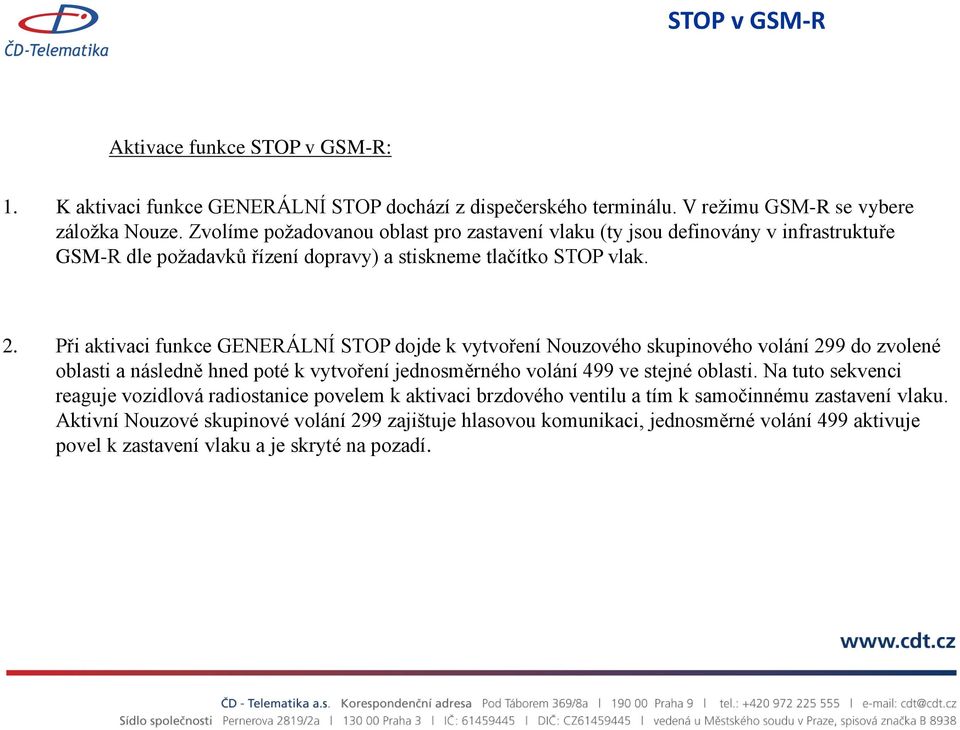

8 STOP v GSM-R Aktivace funkce STOP v GSM-R: 1. K aktivaci funkce GENERÁLNÍ STOP dochází z dispečerského terminálu. V režimu GSM-R se vybere záložka Nouze. Zvolíme požadovanou oblast pro zastavení vlaku (ty jsou definovány v infrastruktuře GSM-R dle požadavků řízení dopravy) a stiskneme tlačítko STOP vlak. 2. Při aktivaci funkce GENERÁLNÍ STOP dojde k vytvoření Nouzového skupinového volání 299 do zvolené oblasti a následně hned poté k vytvoření jednosměrného volání 499 ve stejné oblasti. Na tuto sekvenci reaguje vozidlová radiostanice povelem k aktivaci brzdového ventilu a tím k samočinnému zastavení vlaku. Aktivní Nouzové skupinové volání 299 zajištuje hlasovou komunikaci, jednosměrné volání 499 aktivuje povel k zastavení vlaku a je skryté na pozadí.

Při aktivaci funkce GENERÁLNÍ STOP dojde k vytvoření Nouzového skupinového volání 299 do zvolené oblasti a následně hned poté k vytvoření jednosměrného volání 499 ve stejné oblasti.

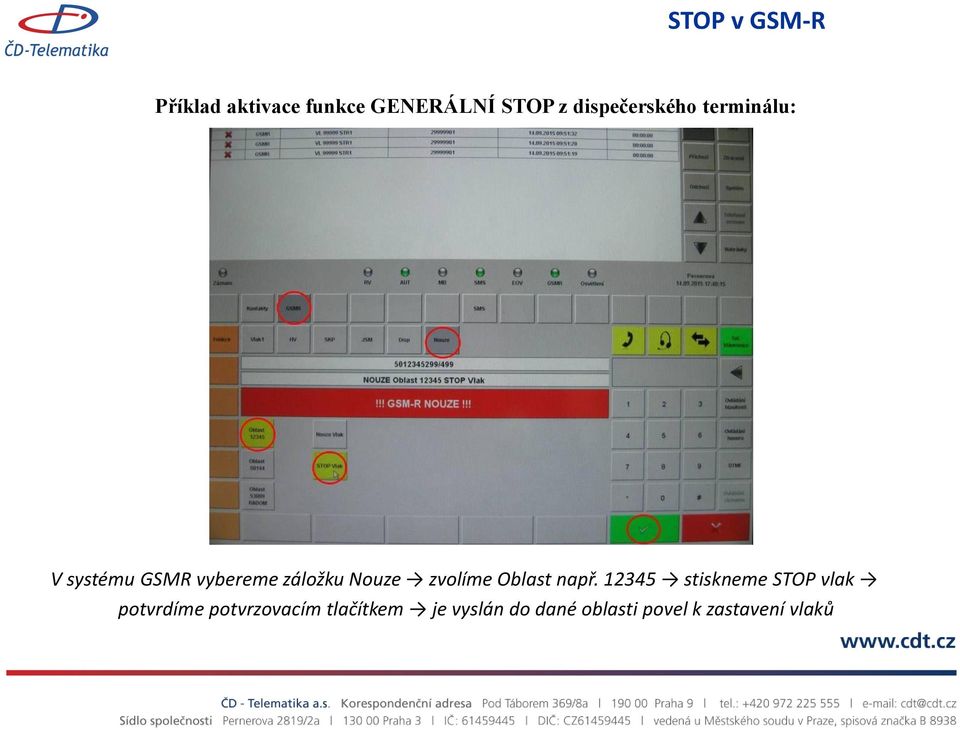

9 STOP v GSM-R Příklad aktivace funkce GENERÁLNÍ STOP z dispečerského terminálu: V systému GSMR vybereme záložku Nouze zvolíme Oblast např stiskneme STOP vlak potvrdíme potvrzovacím tlačítkem je vyslán do dané oblasti povel k zastavení vlaků

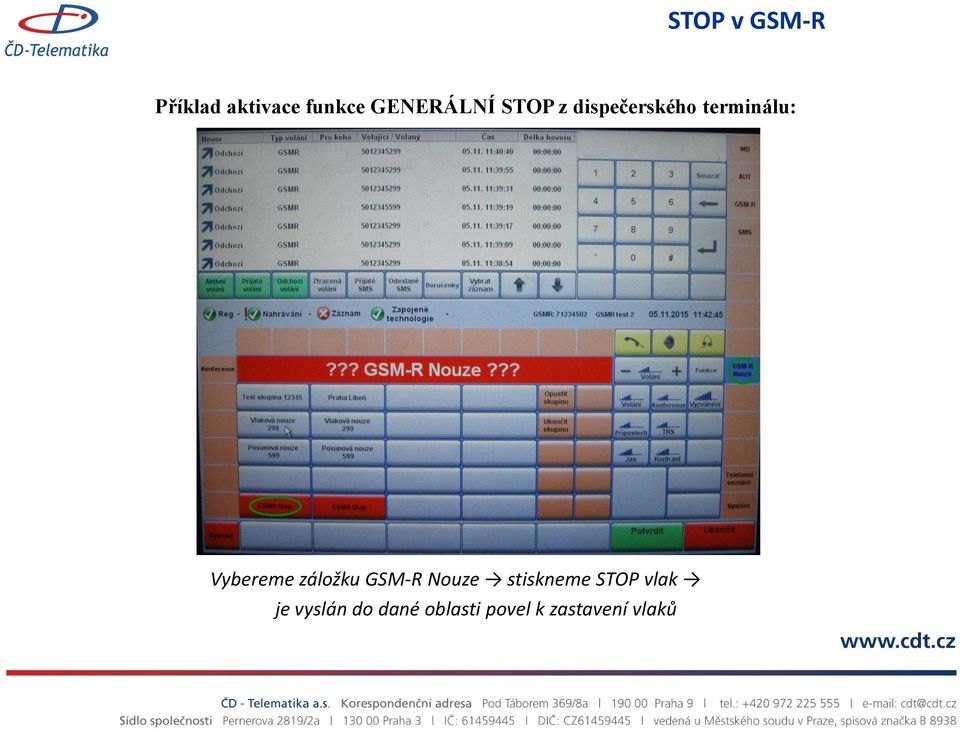

10 STOP v GSM-R Příklad aktivace funkce GENERÁLNÍ STOP z dispečerského terminálu: Vybereme záložku GSM-R Nouze stiskneme STOP vlak je vyslán do dané oblasti povel k zastavení vlaků

11 STOP v GSM-R Princip nastaveni oblasti pro Nouzové volání a STOP GSM-R: CID: Oblast 29911, skupina 299, 499 Oblast 29912, skupiny 299, 499 Definování oblastí STOP s přelivem do sousední oblasti 1. Základní oblast vyznačena černě, obsahuje základní BTS (tzv. cell-of-origin), zde dochází k vyvolání/aktivaci skupinového volání. 2. Přelivová část vyznačena červeně, obsahuje přelivovou BTS (tzv. selected cell), na těchto přelivových BTS je skupinové volání pouze vyvoláno, nelze jej zde aktivovat. Tedy základní oblast je rozšířena o přeliv (přelivovou BTS) do další oblasti.

cell-of-origin), zde dochází k vyvolání/aktivaci skupinového volání. 2. Přelivová část vyznačena červeně, obsahuje přelivovou BTS (tzv.

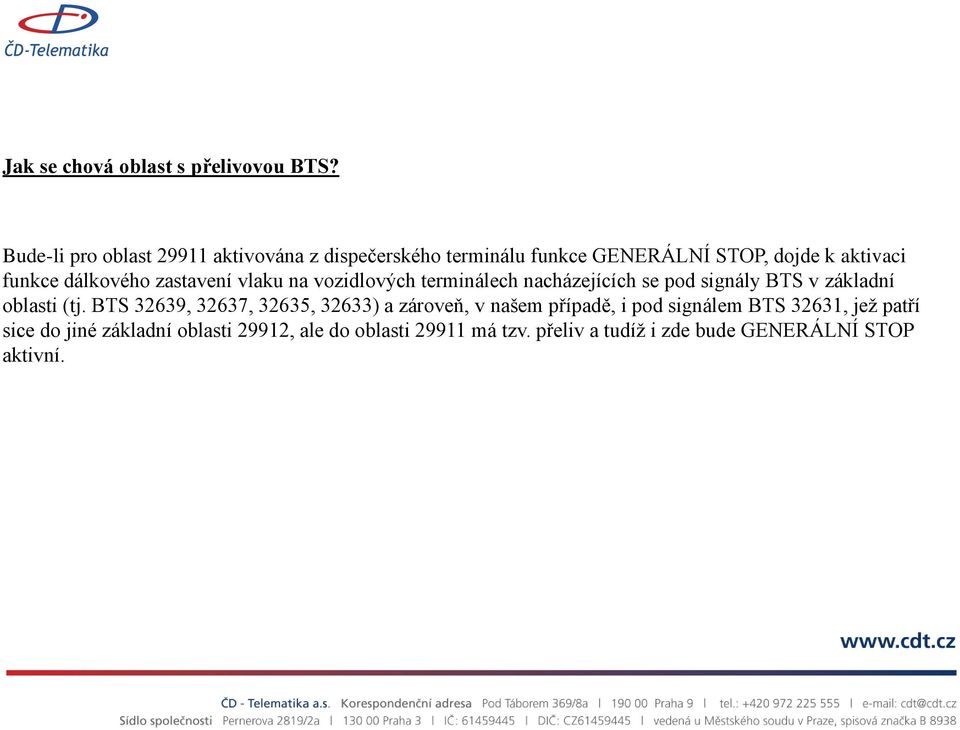

12 Jak se chová oblast s přelivovou BTS? Bude-li pro oblast aktivována z dispečerského terminálu funkce GENERÁLNÍ STOP, dojde k aktivaci funkce dálkového zastavení vlaku na vozidlových terminálech nacházejících se pod signály BTS v základní oblasti (tj. BTS 32639, 32637, 32635, 32633) a zároveň, v našem případě, i pod signálem BTS 32631, jež patří sice do jiné základní oblasti 29912, ale do oblasti má tzv. přeliv a tudíž i zde bude GENERÁLNÍ STOP aktivní.

dálkového zastavení vlaku na vozidlových terminálech nacházejících se pod signály BTS v základní oblasti (tj.

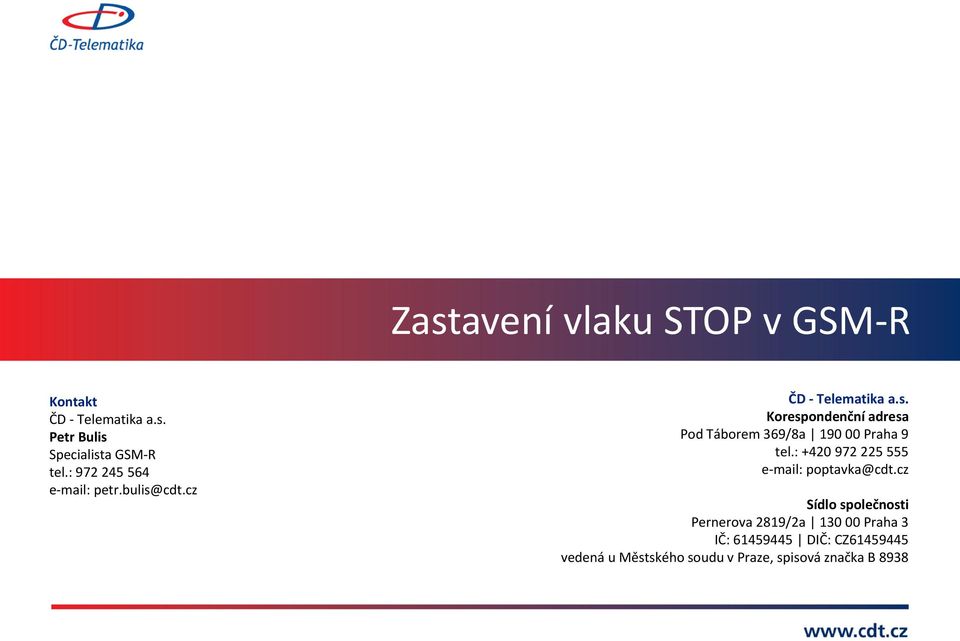

13 Zastavení vlaku STOP v GSM-R Kontakt ČD - Telematika a.s. Petr Bulis Specialista GSM-R tel.: petr.bulis@cdt.cz ČD - Telematika a.s. Korespondenční adresa Pod Táborem 369/8a Praha 9 tel.: poptavka@cdt.cz Sídlo společnosti Pernerova 2819/2a Praha 3 IČ: DIČ: CZ vedená u Městského soudu v Praze, spisová značka B 8938
