Schöck Tronsole typ R SCHÖCK TRONSOLE

Rozměr: px
Začít zobrazení ze stránky:

Download "Schöck Tronsole typ R SCHÖCK TRONSOLE"

Transkript

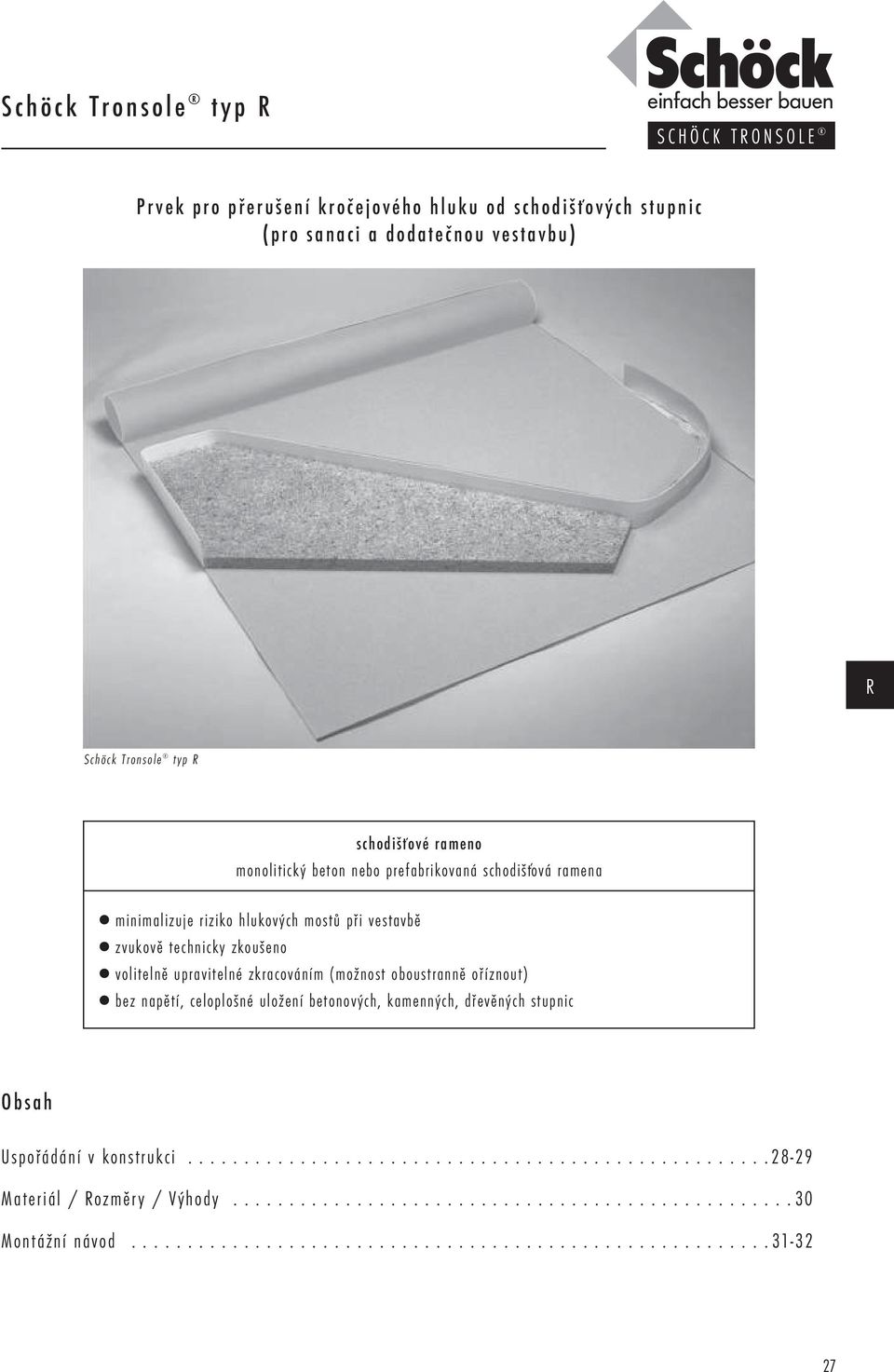

1 SCHÖCK TONSOLE Prvek pro přerušení kročejového hluku od schodišťových stupnic (pro sanaci a dodatečnou vestavbu) Schöck Tronsole typ schodišťové rameno monolitický beton nebo prefabrikovaná schodišťová ramena minimalizuje riziko hlukových mostů při vestavbě zvukově technicky zkoušeno volitelně upravitelné zkracováním (možnost oboustranně oříznout) bez napětí, celoplošné uložení betonových, kamenných, dřevěných stupnic Obsah Uspořádání v konstrukci Materiál / ozměry / Výhody Montážní návod

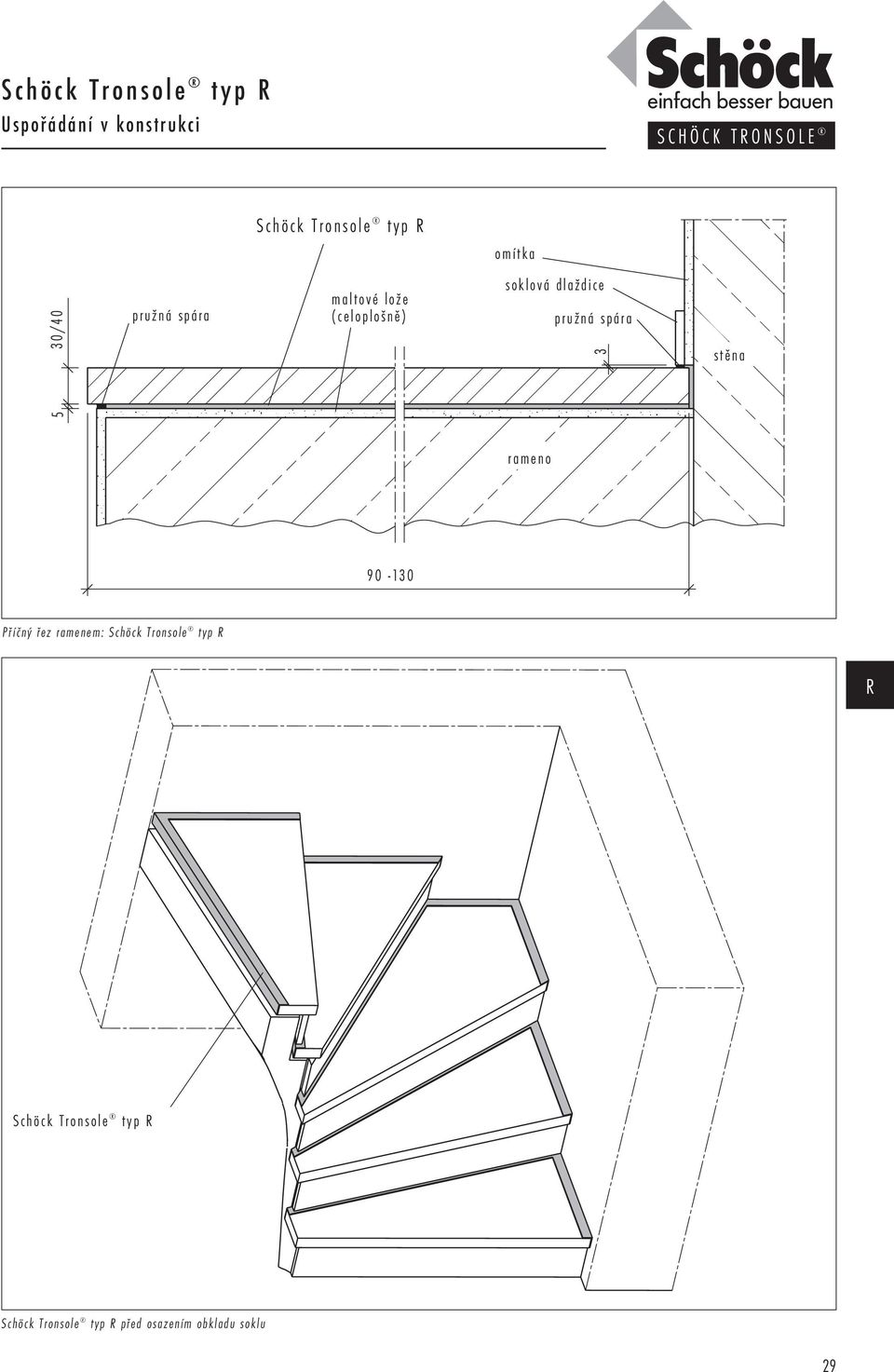

2 Uspořádání v konstrukci elastická spára okrajový pásek maltové lože Schöck Tronsole typ 0/40 elastická spára elastická spára okrajový pásek Zabudování prvku Schöck Tronsole typ Kročejová neprůzvučnost 1) míra změny kročejové neprůzvučnosti L* w = 1 db C L n,w, 46 db Protipožární ochrana třída materiálu B 2 dle DIN 4102 malá tloušťka materiálu pro úzké spáry izolační pásky Schöck Tronsole typ dva lepicí proužky k nalepení izolačních pásků pásku nalepit na stykové spáry Izolační pásky Schöck Tronsole typ 1) IBP zkušební zpráva Nr P-BA Fraunhofer - institut stavební fyziky Stuttgart 28

3 Uspořádání v konstrukci SCHÖCK TONSOLE Schöck Tronsole typ omítka 0/40 pružná spára maltové lože (celoplošně) soklová dlaždice pružná spára stěna rameno Příčný řez ramenem: Schöck Tronsole typ Schöck Tronsole typ Schöck Tronsole typ před osazením obkladu soklu 29

4 Materiál / ozměry / Výhody Schöck Tronsole typ 4 (pro tloušťku sch. desky cm) (pro tloušťku sch. desky 4 cm) materiál tloušťka mm izolační rohož šířka 1,0 m měkká pryž délka 10 m / m (neobsahuje FCKW, tloušťka mm mm HFKW a HFCKW) izolační pásek šířka 7 mm 8 mm délka 0 m 0 m Izolační pásek přilepit lepicími proužky ke stupnicové desce Izolační rohož z PE měkké pryže tloušťka stupnicové desky 0/ PE izolační pásek k oddělení hran stupnicových desek Stupnicová deska z přírodního kamene nebo betonový prefabrikát ozměry: Schöck Tronsole typ Výhody Jednoduchá a rychlá montáž Při pokládání podstupnice a soklových dlaždic se nemusí klínovat Odpadají dodatečné okrajové izolační pásky a izolace hran omítek Vlastnosti materiálu garantují účinné spojení s maltovým ložem Umožňuje beznapěťové plnoplošné pokládání schodišťových stupnic z betonu, přírodního kamene nebo dřeva Minimální riziko hlukových mostů, protože poslední profese provádí opatření proti kročejovému hluku Dodatečná kontrola na kročejový hluk a hlukové mosty je možná 0

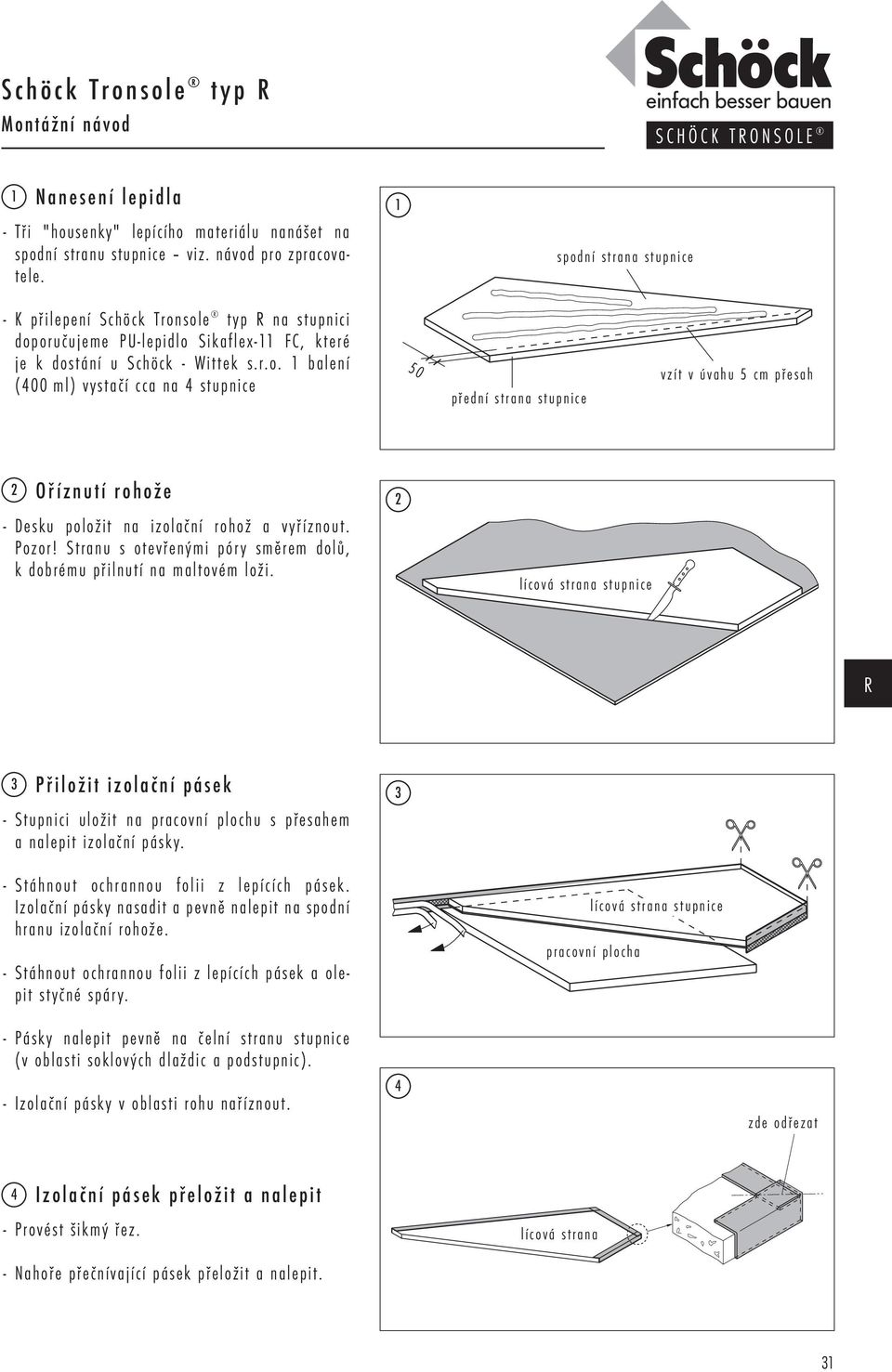

5 Montážní návod 1 Nanesení lepidla - Tři "housenky" lepícího materiálu nanášet na spodní stranu stupnice viz. návod pro zpracovatele. 1 spodní strana stupnice SCHÖCK TONSOLE - K přilepení Schöck Tronsole typ na stupnici doporučujeme PU-lepidlo Sikaflex-11 FC, které je k dostání u Schöck - Wittek s.r.o. 1 balení (400 ml) vystačí cca na 4 stupnice 0 přední strana stupnice vzít v úvahu cm přesah 2 Oříznutí rohože - Desku položit na izolační rohož a vyříznout. Pozor! Stranu s otevřenými póry směrem dolů, k dobrému přilnutí na maltovém loži. 2 lícová strana stupnice Přiložit izolační pásek - Stupnici uložit na pracovní plochu s přesahem a nalepit izolační pásky. - Stáhnout ochrannou folii z lepících pásek. Izolační pásky nasadit a pevně nalepit na spodní hranu izolační rohože. - Stáhnout ochrannou folii z lepících pásek a olepit styčné spáry. lícová strana stupnice pracovní plocha - Pásky nalepit pevně na čelní stranu stupnice (v oblasti soklových dlaždic a podstupnic). - Izolační pásky v oblasti rohu naříznout. 4 zde odřezat 4 Izolační pásek přeložit a nalepit - Provést šikmý řez. lícová strana - Nahoře přečnívající pásek přeložit a nalepit. 1

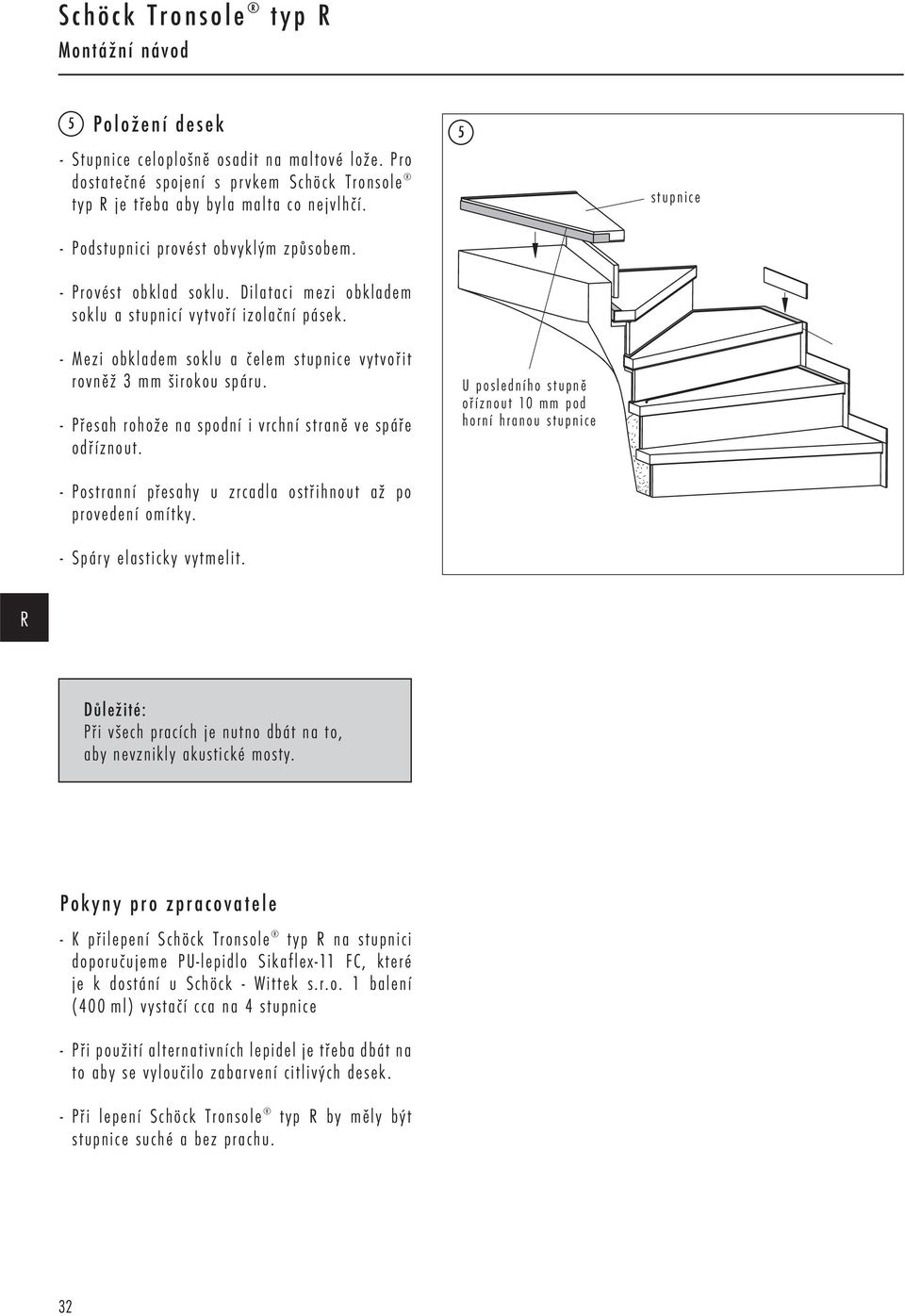

6 Montážní návod Položení desek - Stupnice celoplošně osadit na maltové lože. Pro dostatečné spojení s prvkem Schöck Tronsole typ je třeba aby byla malta co nejvlhčí. - Podstupnici provést obvyklým způsobem. - Provést obklad soklu. Dilataci mezi obkladem soklu a stupnicí vytvoří izolační pásek. - Mezi obkladem soklu a čelem stupnice vytvořit rovněž mm širokou spáru. - Přesah rohože na spodní i vrchní straně ve spáře odříznout. - Postranní přesahy u zrcadla ostřihnout až po provedení omítky. - Spáry elasticky vytmelit. U posledního stupně oříznout 10 mm pod horní hranou stupnice stupnice Důležité: Při všech pracích je nutno dbát na to, aby nevznikly akustické mosty. Pokyny pro zpracovatele - K přilepení Schöck Tronsole typ na stupnici doporučujeme PU-lepidlo Sikaflex-11 FC, které je k dostání u Schöck - Wittek s.r.o. 1 balení (400 ml) vystačí cca na 4 stupnice - Při použití alternativních lepidel je třeba dbát na to aby se vyloučilo zabarvení citlivých desek. - Při lepení Schöck Tronsole typ by měly být stupnice suché a bez prachu. 2
