1 AH S2 FM Odsavač par Návod k instalaci a obsluze

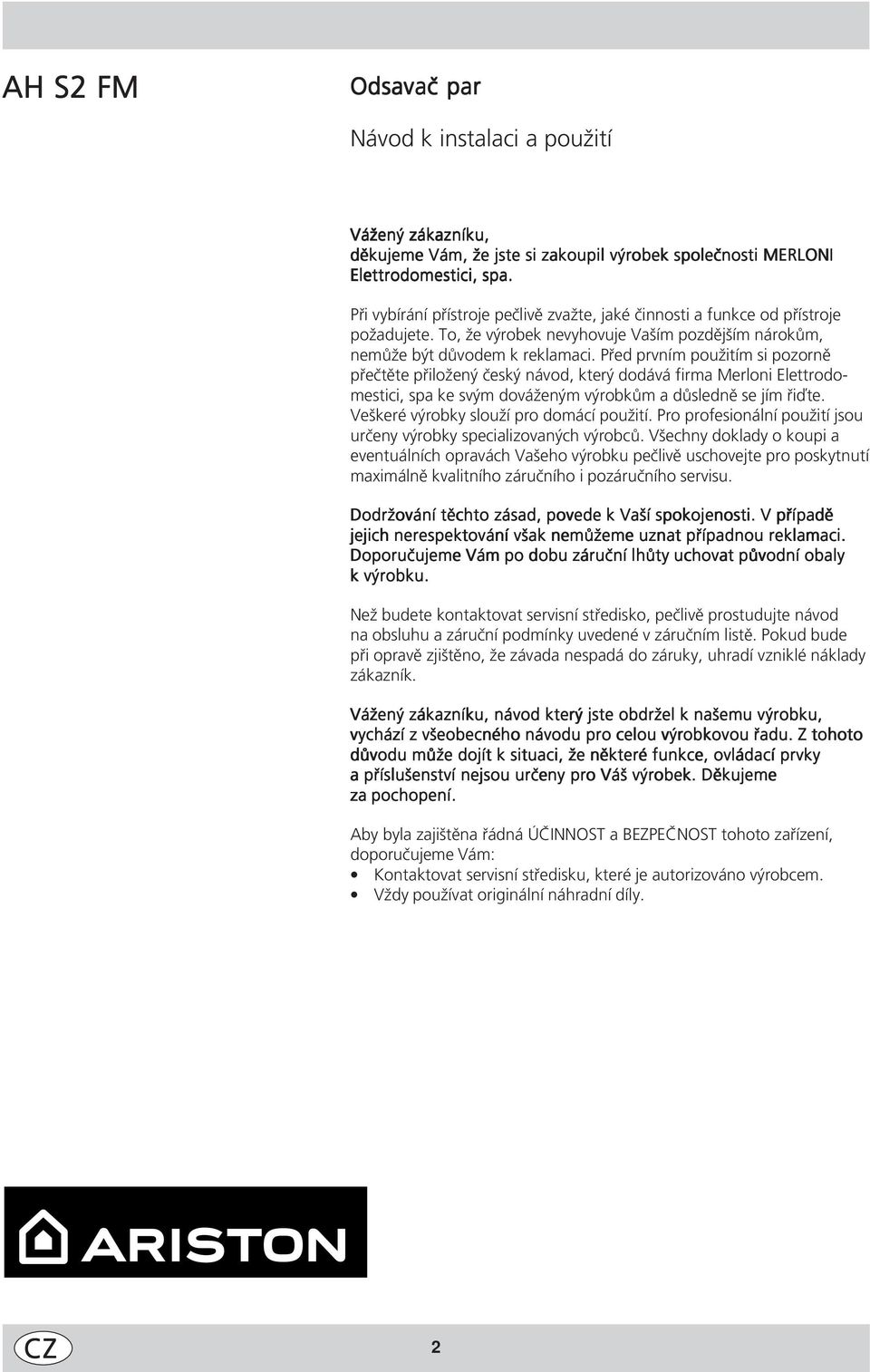

2 AH S2 FM Odsavač par Návod k instalaci a použití Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodomestici, spa. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici, spa ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad, povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod na obsluhu a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku, návod který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Aby byla zajištěna řádná ÚČINNOST a BEZPEČNOST tohoto zařízení, doporučujeme Vám: Kontaktovat servisní středisku, které je autorizováno výrobcem. Vždy používat originální náhradní díly. CZ 2

3 Ø 150mm E B E Ø 150mm 87 min. 135 D 1 2 P Q M L CZ

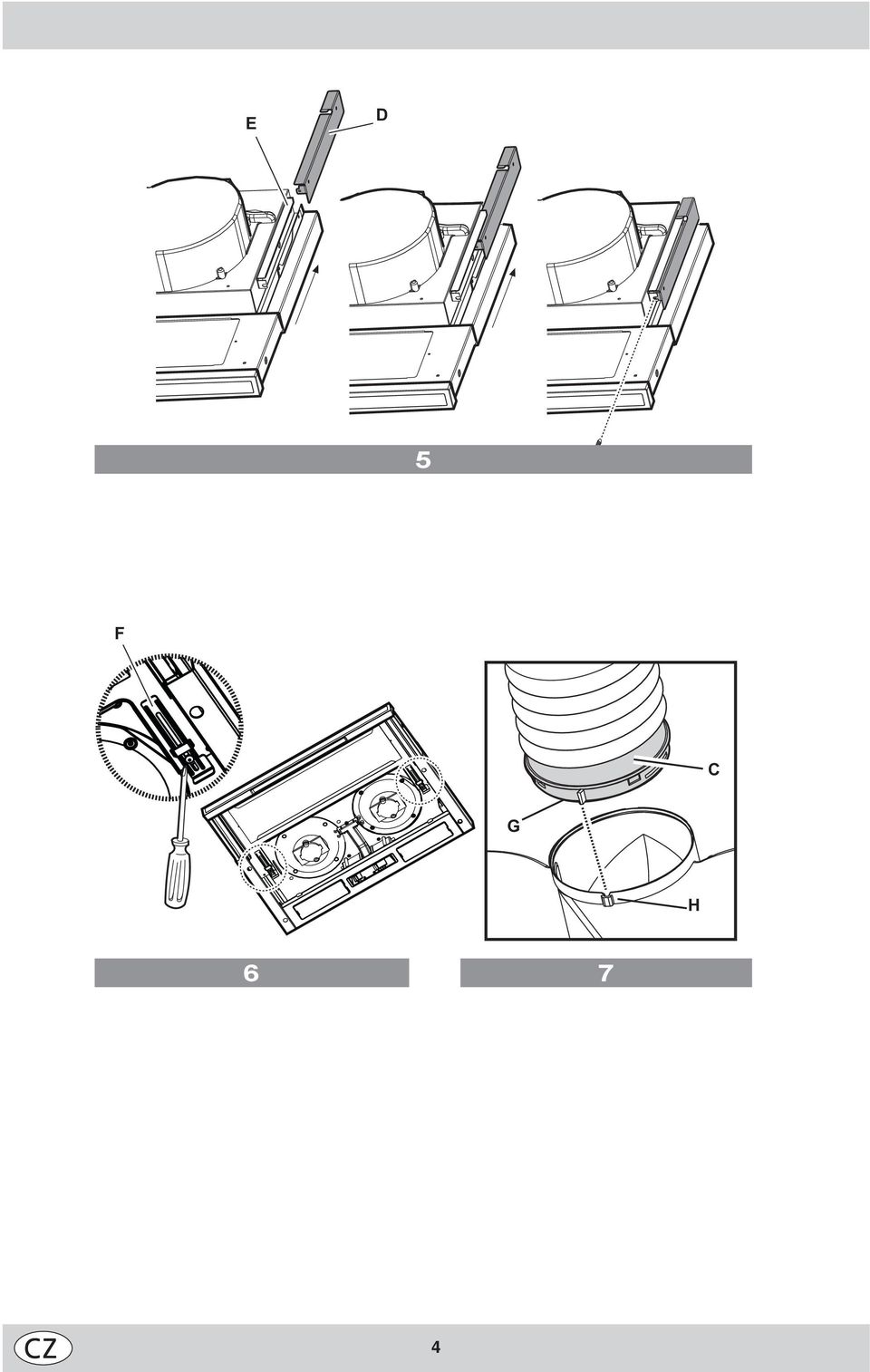

4 E D 5 F C G H 6 7 CZ 4

5 Fig. 9 2 Fig Fig Fig. 12 Fig CZ

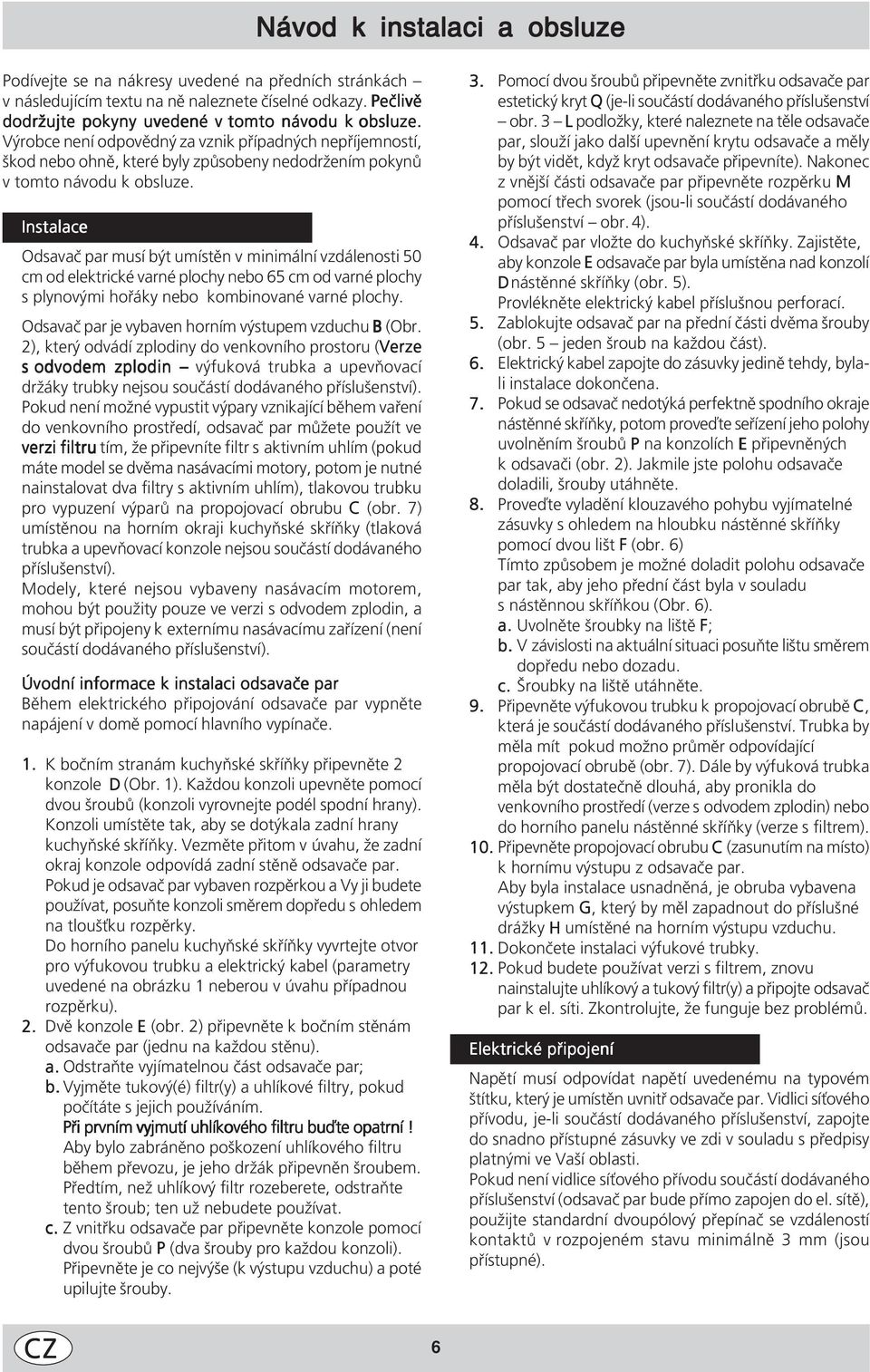

6 Návod k instalaci a obsluze Podívejte se na nákresy uvedené na předních stránkách v následujícím textu na ně naleznete číselné odkazy. Pečlivě dodržujte pokyny uvedené v tomto návodu k obsluze. Výrobce není odpovědný za vznik případných nepříjemností, škod nebo ohně, které byly způsobeny nedodržením pokynů v tomto návodu k obsluze. Instalace Odsavač par musí být umístěn v minimální vzdálenosti 50 cm od elektrické varné plochy nebo 65 cm od varné plochy s plynovými hořáky nebo kombinované varné plochy. Odsavač par je vybaven horním výstupem vzduchu B (Obr. 2), který odvádí zplodiny do venkovního prostoru (Verze s odvodem zplodin výfuková trubka a upevňovací držáky trubky nejsou součástí dodávaného příslušenství). Pokud není možné vypustit výpary vznikající během vaření do venkovního prostředí, odsavač par můžete použít ve verzi filtru tím, že připevníte filtr s aktivním uhlím (pokud máte model se dvěma nasávacími motory, potom je nutné nainstalovat dva filtry s aktivním uhlím), tlakovou trubku pro vypuzení výparů na propojovací obrubu C (obr. 7) umístěnou na horním okraji kuchyňské skříňky (tlaková trubka a upevňovací konzole nejsou součástí dodávaného příslušenství). Modely, které nejsou vybaveny nasávacím motorem, mohou být použity pouze ve verzi s odvodem zplodin, a musí být připojeny k externímu nasávacímu zařízení (není součástí dodávaného příslušenství). Úvodní informace k instalaci odsavače par Během elektrického připojování odsavače par vypněte napájení v domě pomocí hlavního vypínače. 1. K bočním stranám kuchyňské skříňky připevněte 2 konzole D (Obr. 1). Každou konzoli upevněte pomocí dvou šroubů (konzoli vyrovnejte podél spodní hrany). Konzoli umístěte tak, aby se dotýkala zadní hrany kuchyňské skříňky. Vezměte přitom v úvahu, že zadní okraj konzole odpovídá zadní stěně odsavače par. Pokud je odsavač par vybaven rozpěrkou a Vy ji budete používat, posuňte konzoli směrem dopředu s ohledem na tloušťku rozpěrky. Do horního panelu kuchyňské skříňky vyvrtejte otvor pro výfukovou trubku a elektrický kabel (parametry uvedené na obrázku 1 neberou v úvahu případnou rozpěrku). 2. Dvě konzole E (obr. 2) připevněte k bočním stěnám odsavače par (jednu na každou stěnu). a. Odstraňte vyjímatelnou část odsavače par; b. Vyjměte tukový(é) filtr(y) a uhlíkové filtry, pokud počítáte s jejich používáním. Při prvním vyjmutí uhlíkového filtru buďte opatrní! Aby bylo zabráněno poškození uhlíkového filtru během převozu, je jeho držák připevněn šroubem. Předtím, než uhlíkový filtr rozeberete, odstraňte tento šroub; ten už nebudete používat. c. Z vnitřku odsavače par připevněte konzole pomocí dvou šroubů P (dva šrouby pro každou konzoli). Připevněte je co nejvýše (k výstupu vzduchu) a poté upilujte šrouby. 3. Pomocí dvou šroubů připevněte zvnitřku odsavače par estetický kryt Q (je-li součástí dodávaného příslušenství obr. 3 L podložky, které naleznete na těle odsavače par, slouží jako další upevnění krytu odsavače a měly by být vidět, když kryt odsavače připevníte). Nakonec z vnější části odsavače par připevněte rozpěrku M pomocí třech svorek (jsou-li součástí dodávaného příslušenství obr. 4). 4. Odsavač par vložte do kuchyňské skříňky. Zajistěte, aby konzole E odsavače par byla umístěna nad konzolí Dnástěnné skříňky (obr. 5). Provlékněte elektrický kabel příslušnou perforací. 5. Zablokujte odsavač par na přední části dvěma šrouby (obr. 5 jeden šroub na každou část). 6. Elektrický kabel zapojte do zásuvky jedině tehdy, bylali instalace dokončena. 7. Pokud se odsavač nedotýká perfektně spodního okraje nástěnné skříňky, potom proveďte seřízení jeho polohy uvolněním šroubů P na konzolích E připevněných k odsavači (obr. 2). Jakmile jste polohu odsavače doladili, šrouby utáhněte. 8. Proveďte vyladění klouzavého pohybu vyjímatelné zásuvky s ohledem na hloubku nástěnné skříňky pomocí dvou lišt F (obr. 6) Tímto způsobem je možné doladit polohu odsavače par tak, aby jeho přední část byla v souladu s nástěnnou skříňkou (Obr. 6). a. Uvolněte šroubky na liště F; b. V závislosti na aktuální situaci posuňte lištu směrem dopředu nebo dozadu. c. Šroubky na liště utáhněte. 9. Připevněte výfukovou trubku k propojovací obrubě C, která je součástí dodávaného příslušenství. Trubka by měla mít pokud možno průměr odpovídající propojovací obrubě (obr. 7). Dále by výfuková trubka měla být dostatečně dlouhá, aby pronikla do venkovního prostředí (verze s odvodem zplodin) nebo do horního panelu nástěnné skříňky (verze s filtrem). 10. Připevněte propojovací obrubu C (zasunutím na místo) k hornímu výstupu z odsavače par. Aby byla instalace usnadněná, je obruba vybavena výstupkem G, který by měl zapadnout do příslušné drážky H umístěné na horním výstupu vzduchu. 11. Dokončete instalaci výfukové trubky. 12. Pokud budete používat verzi s filtrem, znovu nainstalujte uhlíkový a tukový filtr(y) a připojte odsavač par k el. síti. Zkontrolujte, že funguje bez problémů. Elektrické připojení Napětí musí odpovídat napětí uvedenému na typovém štítku, který je umístěn uvnitř odsavače par. Vidlici síťového přívodu, je-li součástí dodávaného příslušenství, zapojte do snadno přístupné zásuvky ve zdi v souladu s předpisy platnými ve Vaší oblasti. Pokud není vidlice síťového přívodu součástí dodávaného příslušenství (odsavač par bude přímo zapojen do el. sítě), použijte standardní dvoupólový přepínač se vzdáleností kontaktů v rozpojeném stavu minimálně 3 mm (jsou přístupné). CZ 6

7 Návod k instalaci a obsluze Popis odsavače par Obr. 1 1 Ovládací panel 2 Tukový filtr (1 nebo 2 v závislosti na modelu, který jste zakoupili) 3 Madlo tukového filtru 4 Osvětlení 5 Clona pro výpary (lze sejmout). Podle typu modelu může být kovová, skleněná nebo opatřená tukovým filtrem. 6 Estetický kryt (k dispozici v závislosti na modelu, který jste zakoupili) 7 Rozpěrka (k dispozici v závislosti na modelu, který jste zakoupili) 8 Nástěnná skříňka (není součástí dodávaného příslušenství na obrázku je uvedena pouze pro osvětlení způsobu instalace). Obsluha Popis ovládacího panelu a obsluhy odsavače par a b a. světelný přepínač zapnutí/vypnutí napájení b. přepínač zapnutí/vypnutí odsávání a volby výkonu Pokud jsou kuchyňské výpary koncentrované, použijte vysokou rychlost odsávání. Doporučujeme odsávání zapnout 5 minut před zahájením vaření, ponechat je zapnuté po celou dobu vaření a ještě cca dalších 15 minut po ukončení vaření. Čištění Vnitřní i vnější část odsavač par by měla být pravidelně čištěna. K čištění používejte hadřík navlhčený v denaturovaném lihu nebo neutrálním tekutém čistícím prostředku. Nepoužívejte abrazivní čistící prostředky. Pokud nebudete dodržovat základní principy čištění odsavače par a výměny filtrů, mohlo by dojít ke vzniku ohně. Čištění skleněné clony pro výpary (k dispozici pouze u některých modelů) Sklo odmontujte a vyčistěte s použitím běžného přípravku na čištění skel. Pokyny k odstranění skla (obr. 12): 1. Odstraňte tukový filtr. 2. Jemně zatlačte na sklo směrem dolů a vysuňte je směrem vpřed. 3. Jemným otáčením sklo vysuňte. Po ukončení čištění opačným způsobem sklo opět nainstalujte. Údržba Než zahájíte údržbu ujistěte se, že je odsavač par odpojen od el. sítě. Tukový filtr Tukový filtr čistěte jednou měsíčně pomocí neagresivních čistících prostředků. Filtr můžete vyčistit ručně nebo v myčce na nádobí, pokud nastavíte zkrácený mycí cyklus a nízkou teplotu. Při mytí filtru v myčce se může stát, že filtr trochu vybledne. To ale nijak neovlivňuje jeho účinnost filtrace. Tukový filtr vyjmete zatažením za knoflík s vratnou pružinou (f) směrem k opačné straně odsavače par (obr. 9). Uhlíkový filtr (pouze u verzí s filtrem) Uhlíkový filtr absorbuje nepříjemné pachy vznikající během vaření. Je-li odsavač par vybaven dvěma motory, je nutné používat dva uhlíkové filtry. Pokud je odsavač par vybaven jedním motorem, stačí používat jeden uhlíkový filtr. Pokud odsavač par budete používat běžným způsobem, stačí uhlíkový filtr měnit jednou za 4 měsíce. Pokud budete odsavač par používat intenzivněji, pak je nutné uhlíkový filtr měnit častěji. Uhlíkový filtr NESMÍ být proplachován ve vodě ani obnovován. Umístěte uhlíkový filtr tak, aby pokrýval ochrannou mřížku kotouče ventilátoru motoru, potom otočte středovým držákem po směru hodinových ručiček (Obr. 10). Chcete-li středový držák filtru sejmout, otočte jím proti směru hodinových ručiček. Pozor, provádějte pouze při prvním vyjímání uhlíkového filtru! Aby nedošlo během transportu k poškození uhlíkového filtru, je držák filtru zablokován šroubem. Předtím, než budete uhlíkový filtr vyjímat, odstraňte nejprve tento šroub. Již jej nebudete používat. Výměna žárovky Obr. 4 Než žárovky začnete vyměňovat, ověřte si, že jsou chladné. Přístup k žárovkám: Pomocí malého šroubováku nebo pákového nástroje sejměte držák žárovky. Zničenou žárovku vyměňte. Používejte pouze žárovky olivového tvaru s výkonem max. 40 W (E14). Poté žárovku přikryjte držákem (zapadne na místo). Pokud žárovky nesvítí, ujistěte se, že správně zapadají na své místo. Teprve poté se obraťte na technický servis. Pozor Toto zařízení je určeno pro obsluhu dospělými osobami. Dětem by nemělo být dovoleno si s ovládacími prvky hrát. Pokud není mřížka správně upevněna, odsavač par nepoužívejte! Odsávaný vzduch nesmí být odváděn kanálem, kterým jsou odváděny zplodiny vypouštěné zařízeními, které nejsou napájeny el. proudem. Pokud současně používáte odsavač par a zařízení, které není napájené el. proudem, musíte vzduch v místnosti řádně větrat. Je zakázáno mít zapnutý odsavač par během flambování pokrmu. Používáním otevřeného ohně byste mohli poškodit filtry a způsobit vznik ohně proto se prosím vyhýbejte přípravě pokrmu na otevřeném ohni. Pokud pokrm smažíte, hlídejte, aby se přepálený olej nevznítil. Odvod zplodin provádějte v souladu s platnými bezpečnostními a technickými pokyny. 7 CZ

8 Seznam servisních středisek je uveden na internetových stránkách: Servisní modrá linka : Merloni Elettrodomestici s.r.o. U nákladového nádraží 2, Praha 3, Česká republika Merloni Elettrodomestici spa Via Aristide Merloni, Fabriano - tel. (0732) Italy 05/ ***** CZ
