Webinář displeje Winstar. Znakové a grafické moduly TFT displeje OLED moduly

Transkript

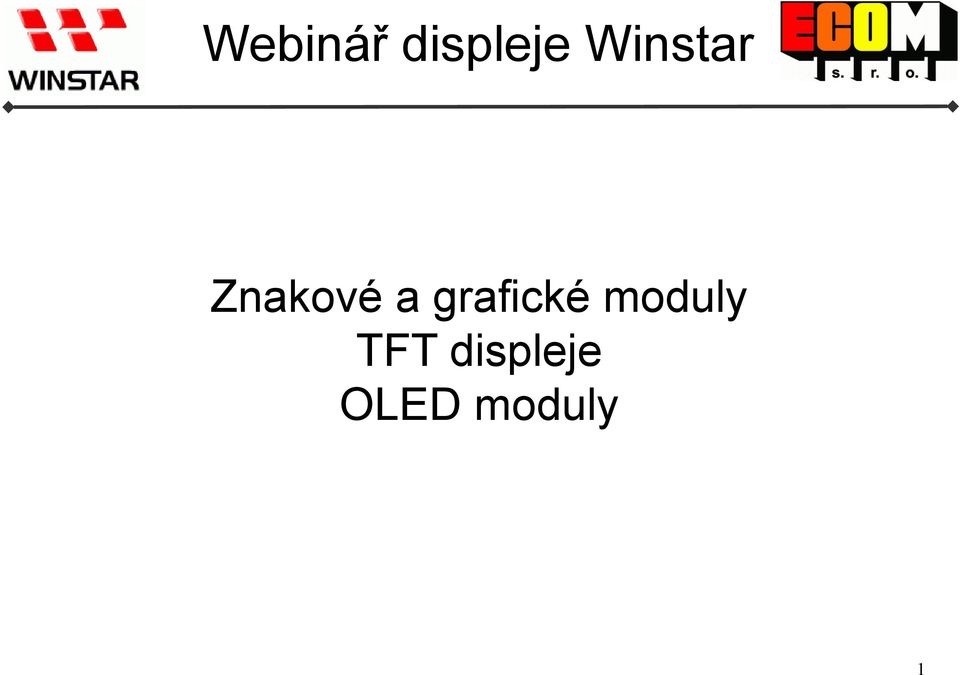

1 Webinář displeje Winstar Znakové a grafické moduly TFT displeje OLED moduly 1

2 Pozorovací úhel 2

3 Pozorovací úhel 3

4 Podsvícení Zdroj světla u transflektivních a transmisních LED Array větší spotřeba, ale rovnoměrnější LED Edge levnější, tenčí, menší spotřeba EL trubice dražší a větší elektronika Zrcadlo u reflexních Polopropustné zrcadlo u transflektivních Nic u transmisních 4

5 TN/HTN/STN TN zakázkové a segmentové displeje TFT STN běžné moduly STN-Y žlutozelené (pozitivní) STN-B modré (negativní) STN šedé (nahrazuje FSTN) Display Provedení Střída Zkroucení TN POS/NEG 1/8 90 STN POS/NEG 1/

6 FSTN Vylepšená verze STN Pouze černobílá verze Používá se u grafických modulů Lepší kontrast a širší pozorovací úhel než STN Vytlačována technologií mono TFT VA 6

7 VATN nebo VA Jiné uložení tekutých krystalů Pouze negativní černé pozadí Vysoký kontrast a široký pozorovací úhel Předpokládá se, že bude časem vytlačena OLED technologií 7

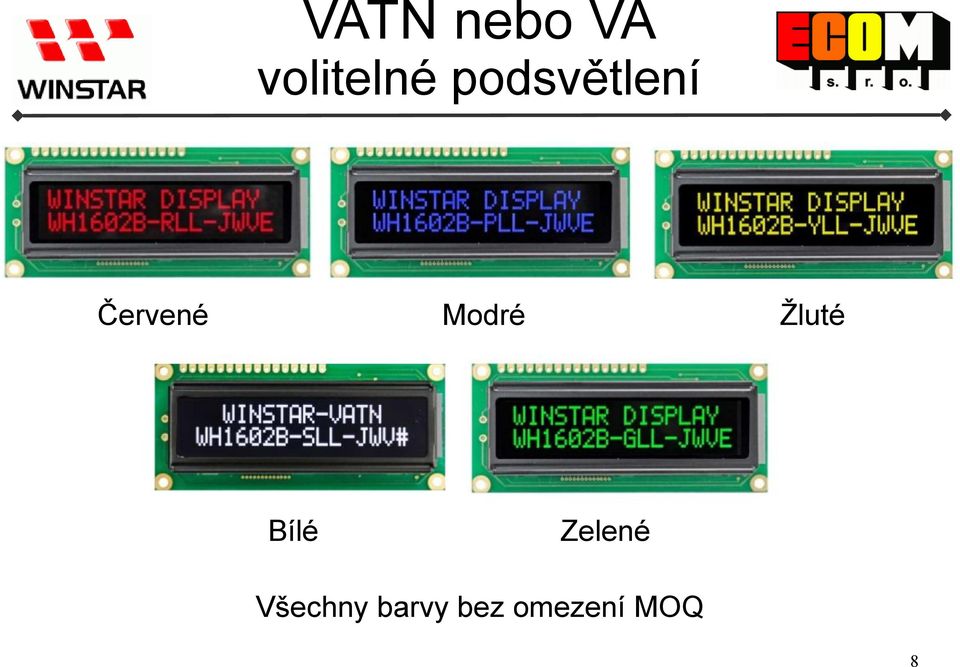

8 VATN nebo VA volitelné podsvětlení Červené Modré Bílé Žluté Zelené Všechny barvy bez omezení MOQ 8

9 Porovnání STN a VATN 9

10 Souhrn technologií pro znakové a grafické moduly 10

11 Kombinace podsvícení a různých LCD 11

12 COB/COG/COF/TAB 12

13 COB/COG/COF/TAB Vlastnost COG COF TAB COB Možnosti IC Montáž P. Tloušťka Spotřeba Cena - výborný 13

14 TFT Klasické O-TFT TN + Film Většina nabízených a vyráběných TFT od Winstaru TN + Film + speciální vrstva Vyšší pozorovací úhel Volitelné u některých typů VA IPS Pouze u černobílých (mono) displejů Winstar nenabízí 14

15 TFT hlavní skupiny 15

16 Tradiční TFT s rozhraním RGB WF35L WF43G WF43H 3,5'' 320x240 TTL 4,3'' 480x272 TTL WF57B WF70G WF57D WF70H WF80B WF102A WF121A WF57E WF70U* 5,7'' 320x240 TTL 7,0'' 800x x600* TTL/LVDS 8,0'' 800x480 LVDS 10,2'' 800x480 LVDS 12,1'' 1024x768 LVDS Sběrnice je osmibitová pro každou barvu + signály CLK, HSYNC, VSYNC atd. Velikosti do 10,2'' mohou mít dotykový panel rezistivní nebo kapacitní. Modře jsou odkazy na náš e-shop 16

17 Tradiční TFT Novinky WF50B Rozlišení 800 x 480 bodů Zobrazení 108 x 65 mm Rozměry modulu 120 x 76 x 3 mm Úhel pohledu 12 hodin Rozhraní TTL RGB Dotyková obrazovka Ne/Rez./Kap. Povrchová úpravaantireflexní 17

18 Mono-TFT Rozhraní 6800/8080/SPI Pohledový úhel 80 (pouze WF35N a WF62A) 18

19 Q-TFT Série Q a P s řadičem WF35Q WF35P WF35L WF43Q WF43P WF43G WF57Q WF57P WF57B/ C/D/E WF70Q WF80Q WF102Q WF80P 3,5'' 320x240 SSD1963/ RA8875 4,3'' 480x272 SSD1963/ RA8875 5,7'' 320x240 SSD1963/ RA8875 7,0'' 800x480 SSD1963 8,0'' 800x480 SSD1963/ RA8875 Paralelní sběrnice jsou v provedení 8bit nebo 16bit pro 6800 nebo 8080 Všechny mohou mít dotykový panel rezistivní nebo kapacitní Série P RA8875 (65k barev + fonty), ostatní SSD1963 (16M barev) Série P a Q obsahují řízení a měnič pro podsvětlení Modře jsou odkazy na náš e-shop 10,2'' 800x480 SSD

20 Q-TFT Série Q a P s řadičem 20

21 M-TFT S chytrým řadičem Rozhraní SPI a UART Řadič PIC24FJ s firmware Připojitelné k nejjednodušším MCU 16 MB flash pro obrázky a fonty 256K barev Skladem 21

22 M-TFT S chytrým řadičem 22

23 High Brightness TFT Řady se zvýšením jasem WF35L WF35M WF35P WF35Q WF43G WF43H WF43M WF43Q WF57D WF57E WF57M WF57P WF57Q 3,5'' 320x240 TTL 4,3'' 480x272 TTL 5,7'' 320x240 TTL Jedná se o vylepšení stávajících typů. Jas je okolo 800cd/m2 (dvojnásobný oproti ostatním) V objednacím názvu se změní písmenko za označením typu z T (LED) na S (Bright LED) např. WF43HT... se změní na WF43HS... 23

24 O-TFT WF43H WF57B WF57C WF57D WF57E WF70G 4,3'' 480x272 TTL 5,7'' 320x240 TTL 7,0'' 800x480 TTL/LVDS Zvyšuje pohledový úhel ze všech směrů Lze kombinovat s vysokým jasem V objednacím názvu se změní písmenko za označením typu na Z nebo R např. WF43HTI... se změní na WF43HTZ... 24

25 O-TFT 25

26 OLED Každý bod zdrojem světla Rychlá odezva Vysoký kontrast Široký rozsah teplot Široký pozorovací úhel Pružné nebo průhledné provedení Zákaznické provedení 26

27 Nabídka OLED 27

28 Kompatibilní OLED OLED mechanicky kompatibilní se znakovými LCD moduly Znakové i grafické Sběrnice jsou téměř identicky zapojené Nutné upravit software 28

29 Příklad modul 58,0 x 32,0 LCD Řada Typ Rozlišení WEG005016A OLED gr. 50 x 16 WEH00802A OLED zn. 8x2 WH0802A1 LCD zn. 8x2 WH0802A OLED Preferované kombinace podsvícení a LCD techn: STN Y se žlutozeleným podsvícením YYH STN B s bílým podsvětlením (neg.) TMI VA s bílým podsvětlením SSL Většina kombinací dostupná bez omezení WEH00802A a WEG005016A Vyráběné barvy: žlutá, zelená, červená, modrá, bílá Dostupné bez omezení: žlutá 29

30 Zapojení konektoru u znakových COB modulů Číslo LCD OLED Popis 1 VSS VSS Zem 2 VDD VDD Napájecí napětí 5V (někdy 3,3V) 3 VO NC Napětí pro LCD 4 RS RS Data / Příkaz 5 R/W R/W Čtení / Zápis 6 E E Povolení komunikace 7 DB0 DB0 Datový vodič 8 DB1 DB1 Datový vodič 9 DB2 DB2 Datový vodič 10 DB3 DB3 Datový vodič 11 DB4 DB4 Datový vodič 12 DB5 DB5 Datový vodič 13 DB6 DB6 Datový vodič 14 DB7 DB7 Datový vodič 15 A NC LED + 16 K NC LED - 30

31 Konec Děkuji za vaši pozornost Důležité odkazy: výrobce LCD a OLED modulů Zastoupení firmy Winstar pro ČR Miroslav Mácha
