1

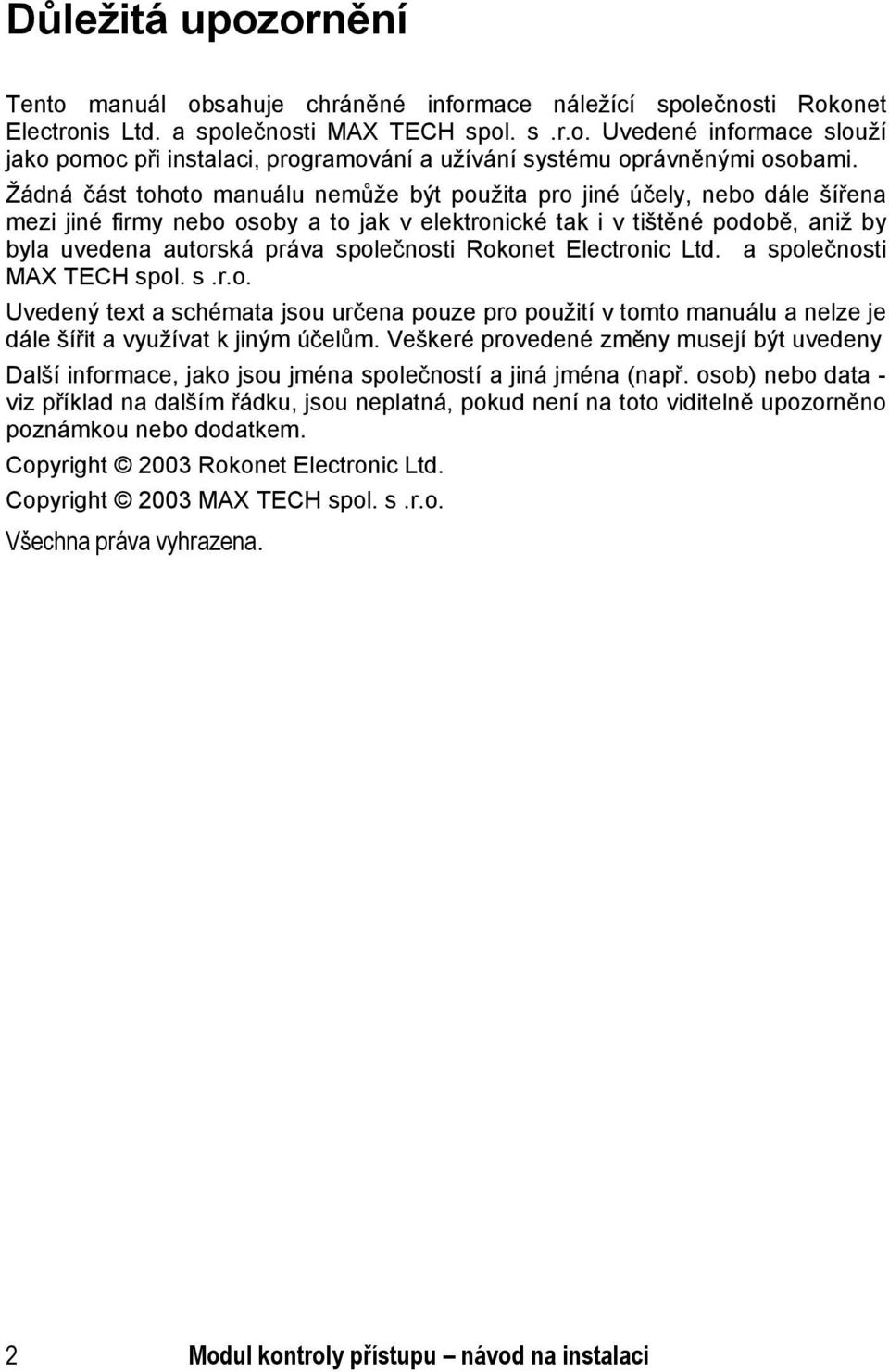

2 Důležitá upozornění Tento manuál obsahuje chráněné informace náležící společnosti Rokonet Electronis Ltd. a společnosti MAX TECH spol. s.r.o. Uvedené informace slouží jako pomoc při instalaci, programování a užívání systému oprávněnými osobami. Žádná část tohoto manuálu nemůže být použita pro jiné účely, nebo dále šířena mezi jiné firmy nebo osoby a to jak v elektronické tak i v tištěné podobě, aniž by byla uvedena autorská práva společnosti Rokonet Electronic Ltd. a společnosti MAX TECH spol. s.r.o. Uvedený text a schémata jsou určena pouze pro použití v tomto manuálu a nelze je dále šířit a využívat k jiným účelům. Veškeré provedené změny musejí být uvedeny Další informace, jako jsou jména společností a jiná jména (např. osob) nebo data - viz příklad na dalším řádku, jsou neplatná, pokud není na toto viditelně upozorněno poznámkou nebo dodatkem. Copyright 2003 Rokonet Electronic Ltd. Copyright 2003 MAX TECH spol. s.r.o. Všechna práva vyhrazena. 2 Modul kontroly přístupu návod na instalaci

3 Obsah OBECNĚ PŘÍSTUPOVÝ ŘÍDÍCÍ MODUL... 4 Hlavní parametry... 4 TECHNICKÉ PARAMETRY... 5 KOMPONENTY PŘÍSTUPOVÉHO MODULU... 6 KROK 1: PŘÍPRAVA... 7 KROK 2: INSTALACE MODULU PŘÍSTUPOVÉHO SYSTÉMU 8 KROK 3: ZAPOJENÍ PŘÍSTUPOVÉHO MODULU... 9 KROK 4: ZAPOJENÍ ČTEČEK KROK 5: NASTAVENÍ ID PŘÍSTUPOVÉHO MODULU KROK 6: NASTAVENÍ TECHNOLOGIE ČTEČEK KROK 7: ZAPOJENÍ DVEŘNÍCH ZÁMKŮ KROK 8: ZAPOJENÍ POPLACHOVÉHO RELÉ KROK 9: ZAPOJENÍ VSTUPŮ KROK 10: PROGRAMOVÁNÍ PŘÍSTUPOVÉHO MODULU TABULKA1: DVEŘE TABULKA 2: ČTEČKY PŘÍKLAD ZAPOJENÍ ČTEČKY M MAX TECH spol.s r.o 3

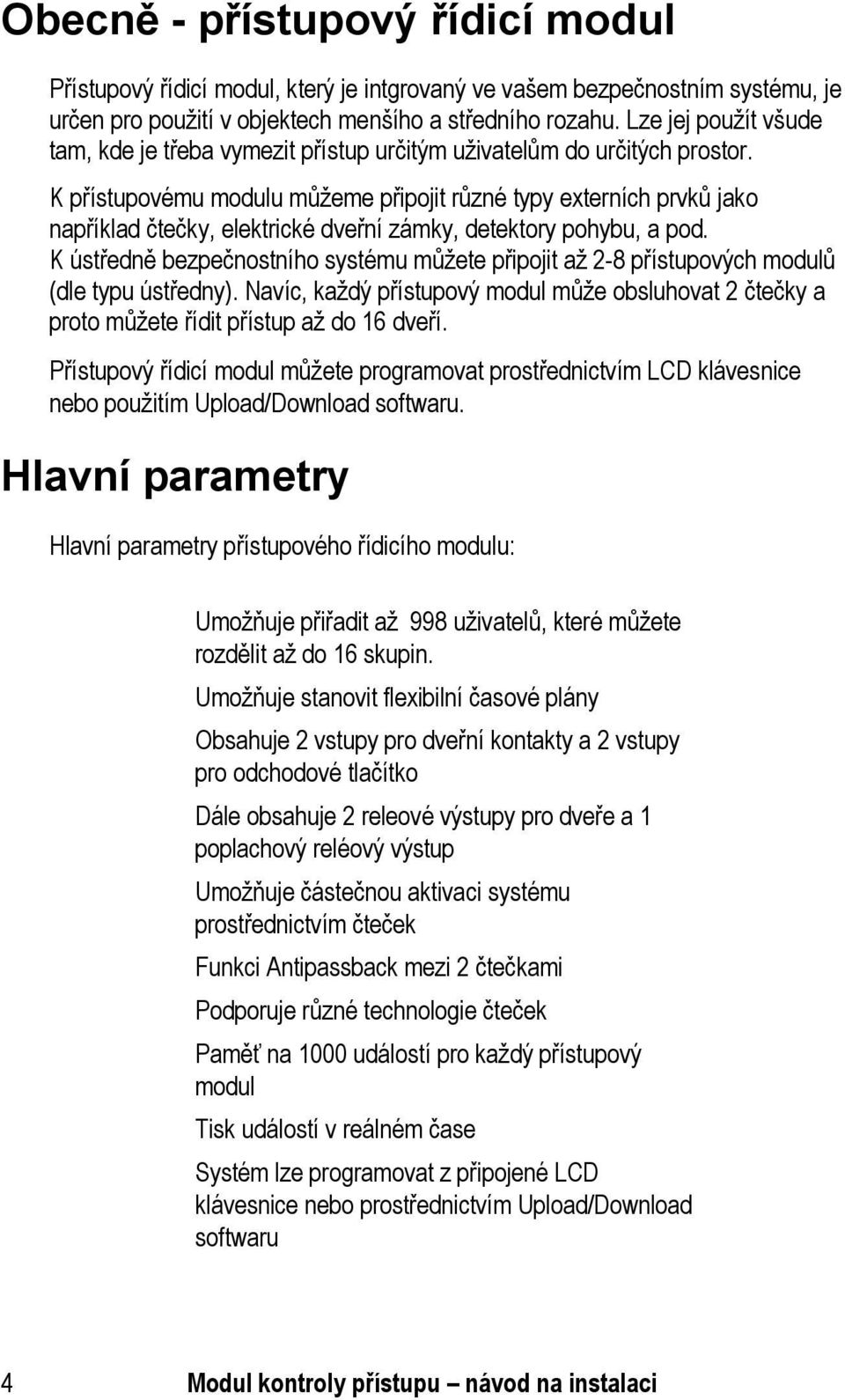

4 Obecně - přístupový řídicí modul Přístupový řídicí modul, který je intgrovaný ve vašem bezpečnostním systému, je určen pro použití v objektech menšího a středního rozahu. Lze jej použít všude tam, kde je třeba vymezit přístup určitým uživatelům do určitých prostor. K přístupovému modulu můžeme připojit různé typy externích prvků jako například čtečky, elektrické dveřní zámky, detektory pohybu, a pod. K ústředně bezpečnostního systému můžete připojit až 2-8 přístupových modulů (dle typu ústředny). Navíc, každý přístupový modul může obsluhovat 2 čtečky a proto můžete řídit přístup až do 16 dveří. Přístupový řídicí modul můžete programovat prostřednictvím LCD klávesnice nebo použitím Upload/Download softwaru. Hlavní parametry Hlavní parametry přístupového řídicího modulu: Umožňuje přiřadit až 998 uživatelů, které můžete rozdělit až do 16 skupin. Umožňuje stanovit flexibilní časové plány Obsahuje 2 vstupy pro dveřní kontakty a 2 vstupy pro odchodové tlačítko Dále obsahuje 2 releové výstupy pro dveře a 1 poplachový reléový výstup Umožňuje částečnou aktivaci systému prostřednictvím čteček unkci Antipassback mezi 2 čtečkami Podporuje různé technologie čteček Paměť na 1000 událostí pro každý přístupový modul Tisk událostí v reálném čase Systém lze programovat z připojené LCD klávesnice nebo prostřednictvím Upload/Download softwaru 4 Modul kontroly přístupu návod na instalaci

5 Technické parametry Technické parametry přístupového řídicího modulu: Vstupní napětí 13.8V DC + 10% Proudový odběr Zapojení hlavního modulu Čtečky Rozměry Relé 100mA maximum 4-drátová sběrnice BUS RS-485, až 300m od hlavního modulu 5V / 150mA maximum 16.5cm x 8.8cm x 2.1 cm 24V DC / 1A maximum M MAX TECH spol.s r.o 5

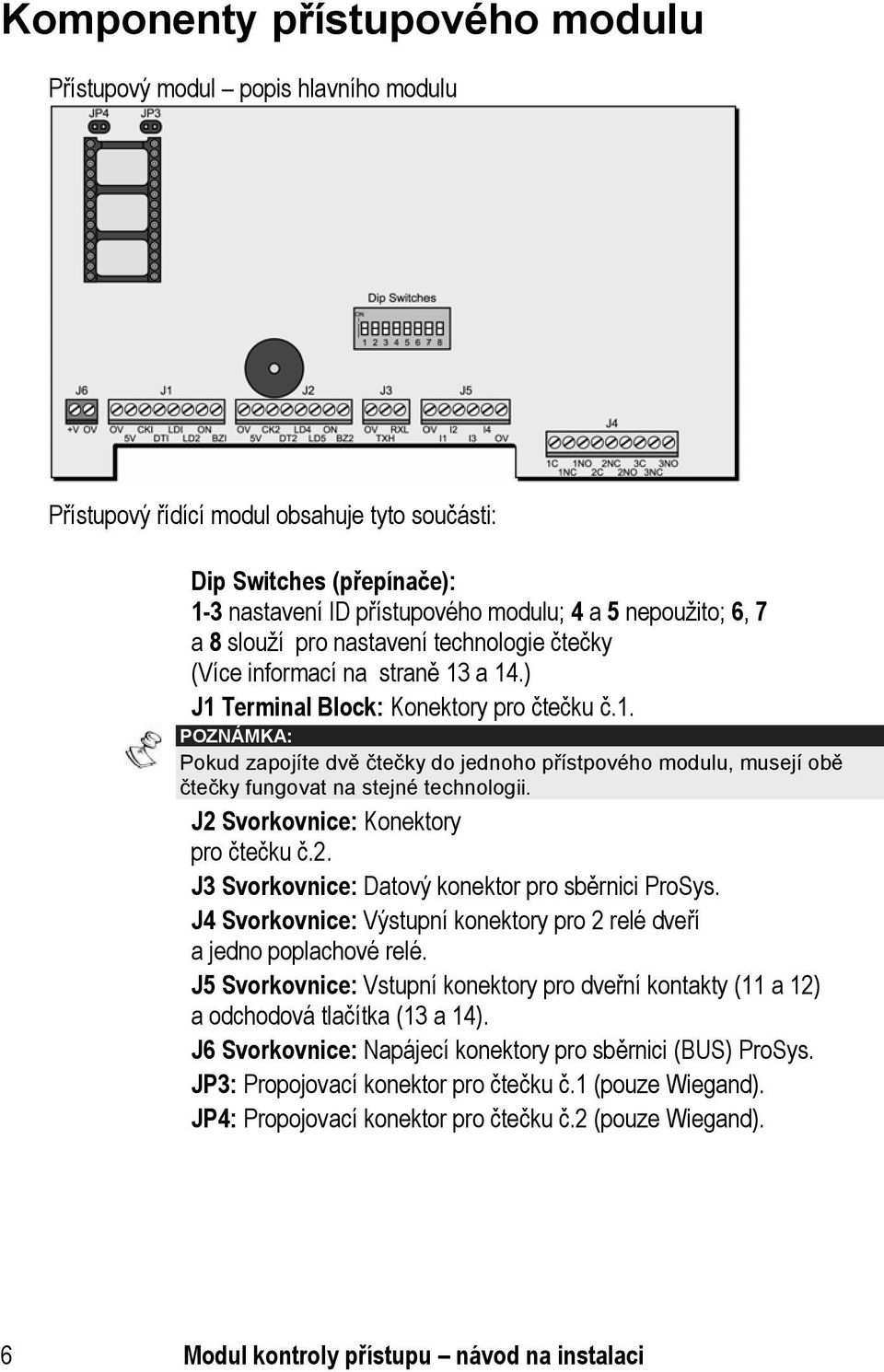

6 Komponenty přístupového modulu Přístupový modul popis hlavního modulu Přístupový řídící modul obsahuje tyto součásti: Dip Switches (přepínače): 1-3 nastavení ID přístupového modulu; 4 a 5 nepoužito; 6, 7 a 8 slouží pro nastavení technologie čtečky (Více informací na straně 13 a 14.) J1 Terminal Block: Konektory pro čtečku č.1. POZNÁMKA: Pokud zapojíte dvě čtečky do jednoho přístpového modulu, musejí obě čtečky fungovat na stejné technologii. J2 Svorkovnice: Konektory pro čtečku č.2. J3 Svorkovnice: Datový konektor pro sběrnici ProSys. J4 Svorkovnice: Výstupní konektory pro 2 relé dveří a jedno poplachové relé. J5 Svorkovnice: Vstupní konektory pro dveřní kontakty (11 a 12) a odchodová tlačítka (13 a 14). J6 Svorkovnice: Napájecí konektory pro sběrnici (BUS) ProSys. JP3: Propojovací konektor pro čtečku č.1 (pouze Wiegand). JP4: Propojovací konektor pro čtečku č.2 (pouze Wiegand). 6 Modul kontroly přístupu návod na instalaci

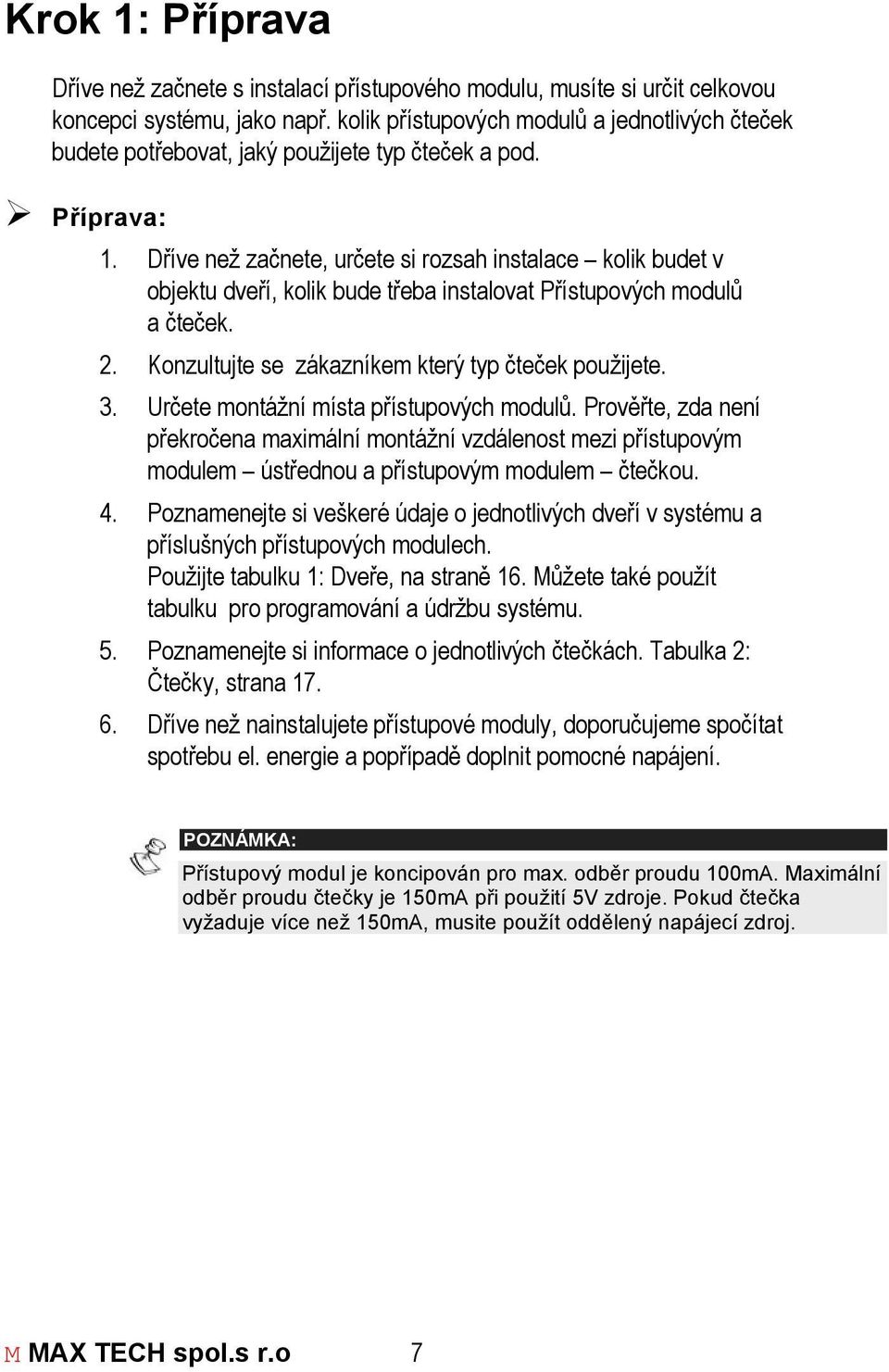

7 Krok 1: Příprava Dříve než začnete s instalací přístupového modulu, musíte si určit celkovou koncepci systému, jako např. kolik přístupových modulů a jednotlivých čteček budete potřebovat, jaký použijete typ čteček a pod. Příprava: 1. Dříve než začnete, určete si rozsah instalace kolik budet v objektu dveří, kolik bude třeba instalovat Přístupových modulů a čteček. 2. Konzultujte se zákazníkem který typ čteček použijete. 3. Určete montážní místa přístupových modulů. Prověřte, zda není překročena maximální montážní vzdálenost mezi přístupovým modulem ústřednou a přístupovým modulem čtečkou. 4. Poznamenejte si veškeré údaje o jednotlivých dveří v systému a příslušných přístupových modulech. Použijte tabulku 1: Dveře, na straně 16. Můžete také použít tabulku pro programování a údržbu systému. 5. Poznamenejte si informace o jednotlivých čtečkách. Tabulka 2: Čtečky, strana Dříve než nainstalujete přístupové moduly, doporučujeme spočítat spotřebu el. energie a popřípadě doplnit pomocné napájení. POZNÁMKA: Přístupový modul je koncipován pro max. odběr proudu 100mA. Maximální odběr proudu čtečky je 150mA při použití 5V zdroje. Pokud čtečka vyžaduje více než 150mA, musite použít oddělený napájecí zdroj. M MAX TECH spol.s r.o 7

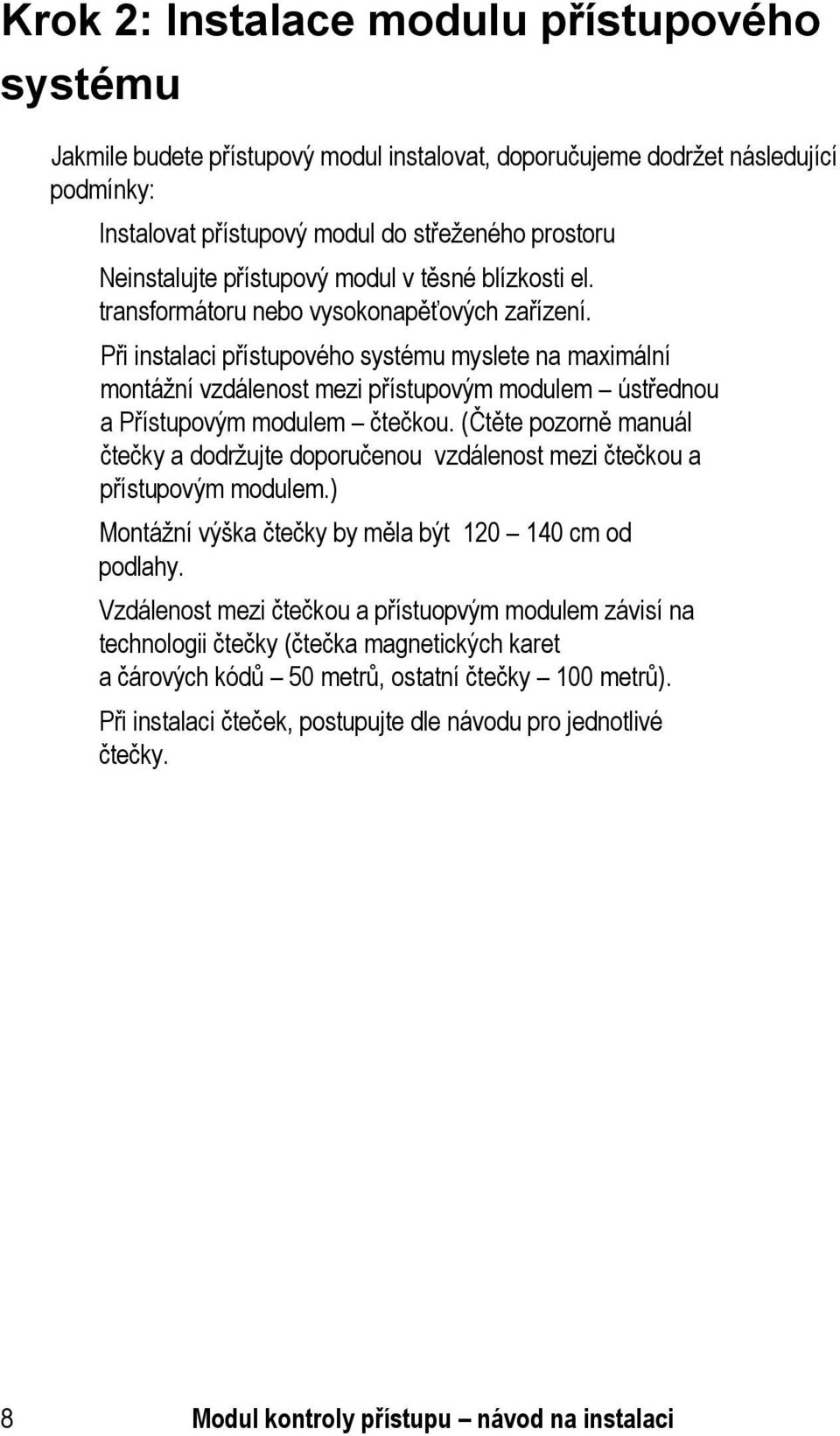

8 Krok 2: Instalace modulu přístupového systému Jakmile budete přístupový modul instalovat, doporučujeme dodržet následující podmínky: Instalovat přístupový modul do střeženého prostoru Neinstalujte přístupový modul v těsné blízkosti el. transformátoru nebo vysokonapěťových zařízení. Při instalaci přístupového systému myslete na maximální montážní vzdálenost mezi přístupovým modulem ústřednou a Přístupovým modulem čtečkou. (Čtěte pozorně manuál čtečky a dodržujte doporučenou vzdálenost mezi čtečkou a přístupovým modulem.) Montážní výška čtečky by měla být cm od podlahy. Vzdálenost mezi čtečkou a přístuopvým modulem závisí na technologii čtečky (čtečka magnetických karet a čárových kódů 50 metrů, ostatní čtečky 100 metrů). Při instalaci čteček, postupujte dle návodu pro jednotlivé čtečky. 8 Modul kontroly přístupu návod na instalaci

9 Krok 3: Zapojení přístupového modulu Přístupový modul je připojen k ústředně po sběrnici, viz. obrázek. 4-drátová sběrnice AUX (Červený) COM (Černý) GRN (Zelený) YEL (Žlutý) Přístupový modul +V konektor na patici J6 0V konektor na patici J6 RXL konektor na patici J3 TXH konektor na patici J3 POZNÁMKA: Přístupový modul obsahuje non-volatilní paměť, ketrá zajistí uchování maprogramovaných dat i v případě, že odpojíte AC napájení i baterii. M MAX TECH spol.s r.o 9

10 Krok 4: Zapojení čteček Čtečky se zapojují do patic J1 a J2. Do každé patice lze připojit až 7 vodičů (více informací viz. následující sekce). Přístupový modul podporuje různé technologie čteček. Následující tabulka popisuje zapojení čteček nejčastěji používaných technologií (Clock and Data a Wiegand): Patice a konektory Rozhraní Wiegand Rozhraní Clock & Data J1 J2 0V 0V Ground (zem) Ground (zem) 5V 5V + 5V DC + 5V DC CK1 CK1 DATA 0 Clock (hodiny) DT1 DT2 DATA 1 Data LD1 LD4 zelená LED zelená LED LD2 LD5 červená LED červená LED ON ON Power On LED Power On LED POZNÁMKA: ON (zapnuto) signál připojíme k výstupu pro kontrolku LED (nezapojujeme ji k hlavnímu napájení). Pokud je napájení zapnuto, bude kontrolka LED svítit. Pokud je napájení vypnuto, není na tomto vodiči žádný signál. Toto je vizuální indikátor přítomnosti přístupového modiulu. BZ1 BZ2 Beeper (reprodoktor) POZNÁMKY: Beeper (reprodoktor) Pokud čtečky vyžadují napájení 9V-12V,. lze toto zajistit připojením napájení z ProSys 4-drátové sběrnice BUS (patice J6). Pokud čtečky vyžadují více než 150mA a 5V zdroj, musíte použít externí napájení. Pokud čtečky které chcete zapojit používají technologii Wiegand, propojte svorky JP3 a JP4, viz obrázek na straně 14.. Více informací naleznete v kapitole : Příklad zapojení čtečky, strana 18, například jak zapojit čtečku Wiegand k Přístupovému modulu. 10 Modul kontroly přístupu návod na instalaci

11 Krok 5: Nastavení ID přístupového modulu ID (IDentifikace) přístupového modulu nastavíme pomocí přepínačů 1-3 na odpovídající pozici každého přístupového modulu (max. 8). Jakmile nastavíte ID přístupového modulu, každé čtečce je automaticky přiřazeno ID číslo související s ID číslem příslušného přístupového modulu. Například, přístupový modul č.01 bude automaticky podprovat čtečky 1 a 2; přístupový modul č. 02 bude automaticky podprovat čtečky 3 a 4; atd. POZNÁMKA: Čísla dveří jsou stejná jako čísla čteček, kromě dveří, které mají 2 čtečky. Například, přístupový modul č. 02 bude podporovat čtečky 3 a 4, které jsou obě instalované u dveří č.3. Nastavení ID přístupového modulu: 1. Nastavte přepínače (dip switches) 1-3 pro každý přístupový modul, viz. následující tabulka: ID přístupového modulu Přepínače (dip switches) VYP VYP VYP 02 ZAP VYP VYP 03 VYP ZAP VYP 04 ZAP ZAP VYP 05 VYP VYP ZAP 06 ZAP VYP ZAP 07 VYP ZAP ZAP 08 ZAP ZAP ZAP 2. Ujistěte se, že jsou přepínače č. 4 a 5 v dolní poloze (vypnuty-o). M MAX TECH spol.s r.o 11

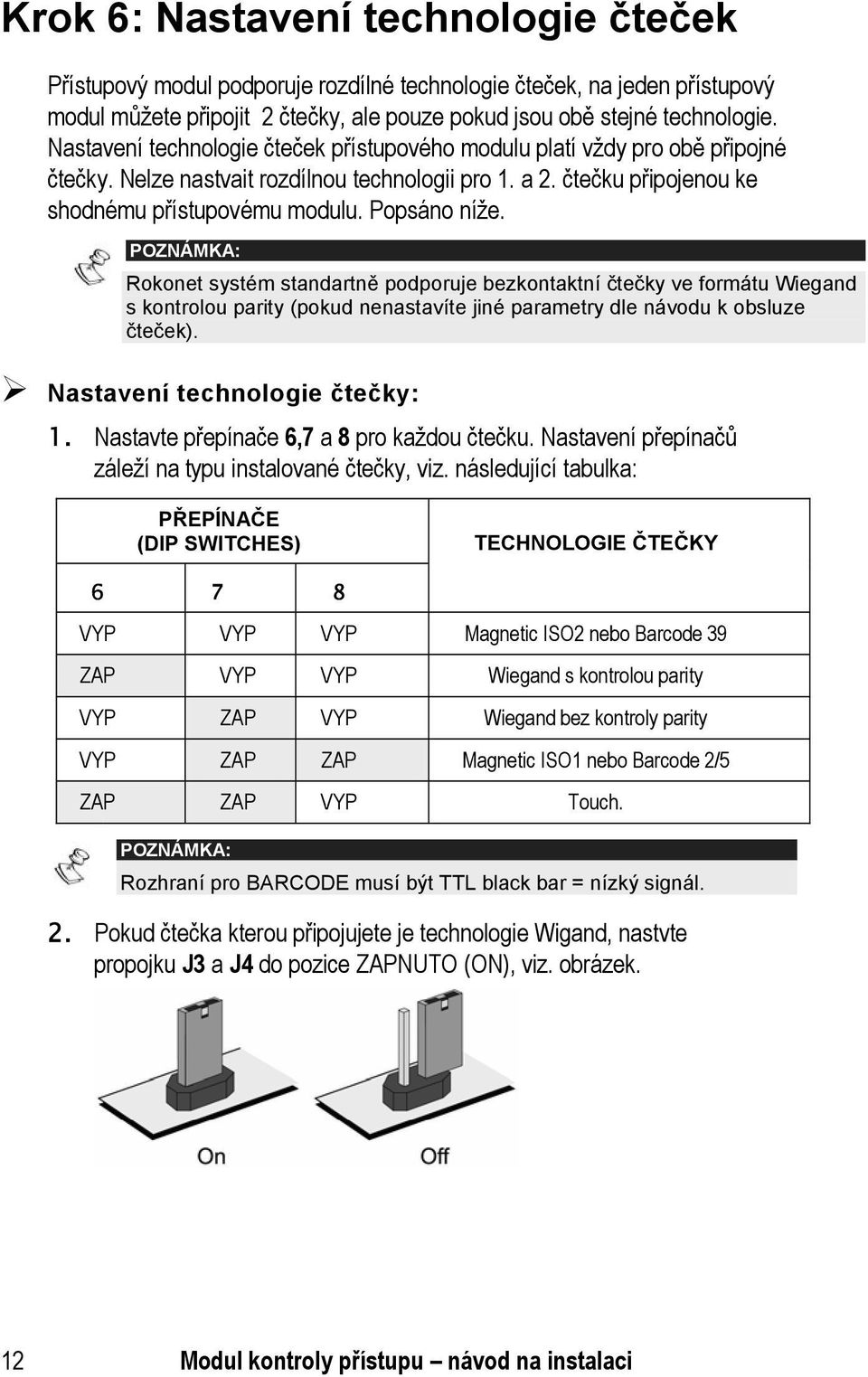

12 Krok 6: Nastavení technologie čteček Přístupový modul podporuje rozdílné technologie čteček, na jeden přístupový modul můžete připojit 2 čtečky, ale pouze pokud jsou obě stejné technologie. Nastavení technologie čteček přístupového modulu platí vždy pro obě připojné čtečky. Nelze nastvait rozdílnou technologii pro 1. a 2. čtečku připojenou ke shodnému přístupovému modulu. Popsáno níže. POZNÁMKA: Rokonet systém standartně podporuje bezkontaktní čtečky ve formátu Wiegand s kontrolou parity (pokud nenastavíte jiné parametry dle návodu k obsluze čteček). Nastavení technologie čtečky: 1. Nastavte přepínače 6,7 a 8 pro každou čtečku. Nastavení přepínačů záleží na typu instalované čtečky, viz. následující tabulka: PŘEPÍNAČE (DIP SWITCHES) TECHNOLOGIE ČTEČKY VYP VYP VYP Magnetic ISO2 nebo Barcode 39 ZAP VYP VYP Wiegand s kontrolou parity VYP ZAP VYP Wiegand bez kontroly parity VYP ZAP ZAP Magnetic ISO1 nebo Barcode 2/5 ZAP ZAP VYP Touch. POZNÁMKA: Rozhraní pro BARCODE musí být TTL black bar = nízký signál. 2. Pokud čtečka kterou připojujete je technologie Wigand, nastvte propojku J3 a J4 do pozice ZAPNUTO (ON), viz. obrázek. 12 Modul kontroly přístupu návod na instalaci

13 Krok 7: Zapojení dveřních zámků Pokud máte nainstalované dveřní elektrické zámky (dle instrukcí výrobce), musíte je zapojit do přístupového modulu. Ke každému modulu můžete připojit až 2 elektrické zámky, a to následovně: Zámek č.1 do relé č.1 na svorkovnici J4, která je aktivováno signálem ze čtečky č.1 (nebo ze čtečky č.2, pokud je povolena funkce antipassback). Zámek č.2 do relé č.2 na svorkovnici J4, která je aktivováno signálem ze čtečky č.2. Dveřní zámky které můžete použít, by měly mít maximální napájecí napětí 24V / 1A a musí být zajištěno samostatné napájení vč. záložního akumulátoru. Každý dveřní zámek může být definován jako v klidu rozpojeno(no) nebo v klidu sepnuto (NC). POZNÁMKA: Relé na přístupovém modulu můžou spínat max. 24V / 1A Níže uvedený obrázek znázorňuje zapojení dveřního zámku do relé č.1 (v klidu ropojené (NO)). M MAX TECH spol.s r.o 13

14 POZNÁMKY: Jako pomocný napájecí zdroj doporučujeme použít zdroj Rokonet, který komunikuje s bezpečnostním systémem prostřednictvím sběrnice. Pokud se vyskytne nějaký problém, systém na něj upozorní. DŮLEŽITÉ UPOZORNĚNÍ : Pokud pro napájení dveřních zámků používáte externí napájecí zdroj Rokonet, nezapojujte AUX svorku (červená) do sběrnice BUS. Pokud použijete el. dveřní zámek, který vyžaduje vyšší napětí nebo proud, použijte přídavné relé, které zapojte mezi relé na desce přístupového modulu a el. dveřní zámek. Přídavné relé a deska elektroniky může být napájena ze stejného zdroje (například, jediný pro desku), viz obrázek. Nezapomeňte použít ochrannou diodu (doporučujeme 1 N V / 1A) paralelně k cívce pomocného relé. DŮLEŽITÉ: Použitím stejného napájecího zdroje pro zámek a pro přístupový modul, poškodíte funkčnost přístupového modulu. Vodič který propojuje mechaniku relé a řídící modul (nebo přídavné relé) musí být izolovaný aby nedocházelo k rušení (indukci nežádoucího napětí ) a vzdálenost mezi tímto vodičem a ostatními vodiči musí být alespoň 50 cm. Krok 8: Zapojení poplachového relé Relé 3 na konektoru J4 přístupového modulu slouží jako dveřní alarm. Toto relé slouží jako doplněk oběma dveřním relé a reaguje na obě dveře příslušného přístupového modulu. K tomuto relé můžete připojit např. bzučák, ketrý bude aktiván následujícími událostmi : Pokud jsou dveře otevřeny náslilím Pokud jsou dveře otevřené déle, než je povolený časový interval. 14 Modul kontroly přístupu návod na instalaci

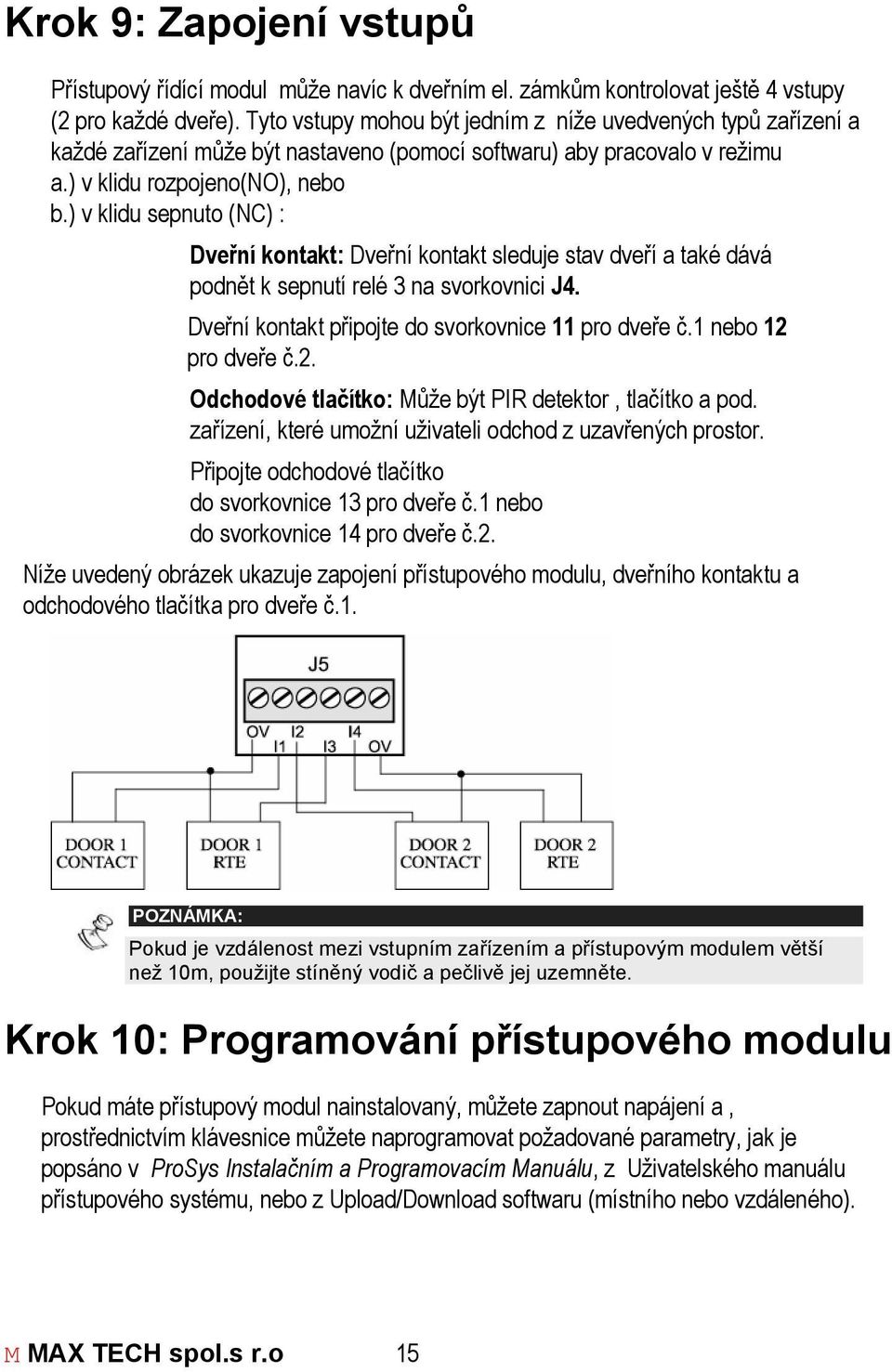

15 Krok 9: Zapojení vstupů Přístupový řídící modul může navíc k dveřním el. zámkům kontrolovat ještě 4 vstupy (2 pro každé dveře). Tyto vstupy mohou být jedním z níže uvedvených typů zařízení a každé zařízení může být nastaveno (pomocí softwaru) aby pracovalo v režimu a.) v klidu rozpojeno(no), nebo b.) v klidu sepnuto (NC) : Dveřní kontakt: Dveřní kontakt sleduje stav dveří a také dává podnět k sepnutí relé 3 na svorkovnici J4. Dveřní kontakt připojte do svorkovnice 11 pro dveře č.1 nebo 12 pro dveře č.2. Odchodové tlačítko: Může být PIR detektor, tlačítko a pod. zařízení, které umožní uživateli odchod z uzavřených prostor. Připojte odchodové tlačítko do svorkovnice 13 pro dveře č.1 nebo do svorkovnice 14 pro dveře č.2. Níže uvedený obrázek ukazuje zapojení přístupového modulu, dveřního kontaktu a odchodového tlačítka pro dveře č.1. POZNÁMKA: Pokud je vzdálenost mezi vstupním zařízením a přístupovým modulem větší než 10m, použijte stíněný vodič a pečlivě jej uzemněte. Krok 10: Programování přístupového modulu Pokud máte přístupový modul nainstalovaný, můžete zapnout napájení a, prostřednictvím klávesnice můžete naprogramovat požadované parametry, jak je popsáno v ProSys Instalačním a Programovacím Manuálu, z Uživatelského manuálu přístupového systému, nebo z Upload/Download softwaru (místního nebo vzdáleného). M MAX TECH spol.s r.o 15

16 Tabulka1: Dveře Jméno Dveře # ID příst. modulu Mód dveří * Sekce dveří Relé dveří NO/NC * Mód dveří: 1 = Automatický; 2 = Stále otevřeno; 3 = Stále zavřeno ** Dveře požár: Y = Otevřeny; N = Zavřeny Dveře požár ** Y/N Dveřní kontakt NO/NC Odch tlač. NO/NC Anti- Passback Y/N 16 Modul kontroly přístupu návod na instalaci

17 Tabulka 2: Čtečky Čtečka # Příslušné dveře Název čtečky Typ čtečky Aktivovat A/N Deaktivovat A/N Typ čtečky: [1] Pouze karta; [2] Pouze klávesnice; [3] Karta + Klávesnice; [4] Karta/Klávesnice M MAX TECH spol.s r.o 17

18 Příklad zapojení čtečky Níže uvedená tabulka znázorňuje příklad zapojení čteček ProxPoint a ProxPro HID s rozhraním Wiegand. ProxPoint Vodiče čtečky AC Svorkovnice modulu +DC Červený J1, J2 5V Zem Černý J1, J2 0V --- ialový Data0 Zelený J1, J2 CK1, CK2 Data1 Bílý J1, J2 DT1, DT2 Stínění Stínění Zelená LED Oranžový J1, J2 LD1, LD4 Červ. LED Hnědý J1, J2: LD2, LD5 Bzučák Žlutý J1, J2 BZ1, BZ2 Nepoužito Modrý ProxPro Vodiče čtečky AC Svorkovnice modulu +DC Červený J6 12V Zem Černý J6 0V --- ialový Data0 Zelený J1, J2 CK1, CK2 Data1 Bílý J1, J2 DT1, DT2 Stínění Stínění Zelená LED Oranžový J1, J2 LD1, LD4 Červ.LED Hnědý J1, J2 LD2, LD5 Bzučák Žlutý J1, J2 BZ1, BZ2 Nepoužito Modrý Modul kontroly přístupu návod na instalaci

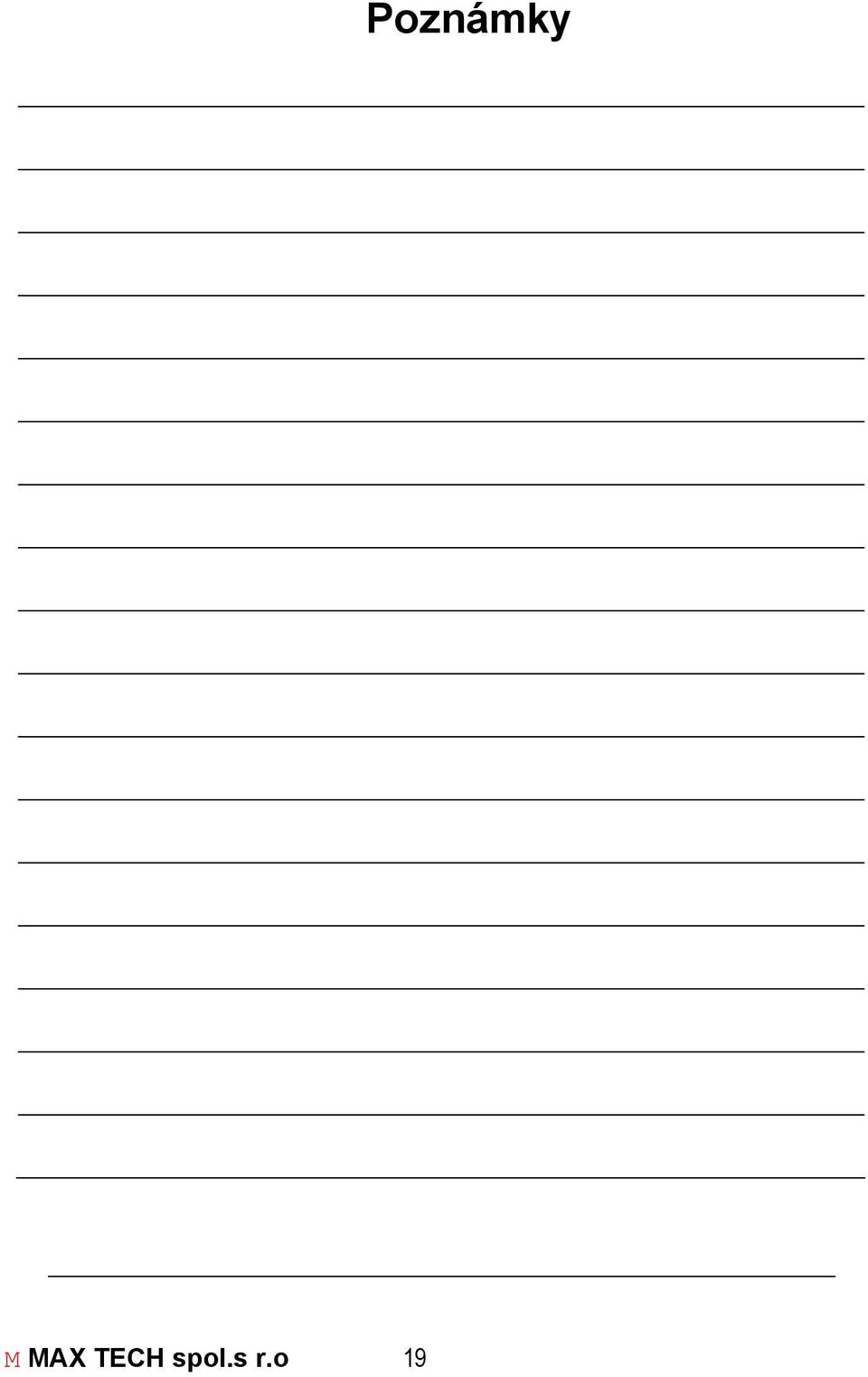

19 M MAX TECH spol.s r.o 19 Poznámky

20 DŮLEŽITÁ UPOZORNĚNÍ: Čtěte pokyny : všechny bezpečnostní a provozní pokyny musí být přečteny před uvedením zařízení do provozu. Je nutno dodržovat všechna bezpečnostní upozornění pokyny pro údržbu která jsou uvedena na zařízení nebo v návodu na obsluhu. Bezpečnostní a provozní pokyny musí být uschovány pro pozdější použití. Montáž zařízení musí být provedena dle pokynů výrobce a s použitím doporučeného montážního příslušenství. Montáž zařízení může provádět pouze kvalifikovaná osoba. KONDENZACE VLHKOSTI. Před prvním zapnutím zařízení po vybalení je nutné počkat 30 minut na vysušení případného orosení zapříčiněného změnami teplot při vybalení. Zařízení je možné provozovat pouze v prostředí stanoveném v návodu na obsluhu. Provozováním v jiném prostředí může zařízení pracovat nesprávně, nebo může být zařízení zničeno nebo může dojít k úrazu osob! Obsluhu a údržbu zařízení může provádět pouze zodpovědná, náležitě poučená osoba. Zařízení nepoužívejte ve vlhkém prostředí a nevystavujte jej dešti a stříkající vodě (např. v blízkosti vany, mycího dřezu apod.). Může dojít k poškození zařízení nebo k úrazu elektrickým proudem. Zařízení nevystavujte nepřiměřenému mechanickému namáhání, může dojít k poškození zařízení a následnému úrazu osob (elektrickým proudem nebo zranění o poškozené mechanické díly). Připojení zařízení na jiné napájecí napětí může způsobit zničení zařízení nebo může způsobit úraz obsluhy! Elektronické součástky použité v tomto zařízení jsou citlivé na statickou elektřinu. Nedotýkejte se proto vodivých součástí zařízení holou rukou (včetně senzoru u prostorových detektorů). Nedodržení tohoto pravidla může způsobit zničení zařízení. Proti účinkům statické elektřiny nebo proti škodám vzniklým přepětím v napájení je vhodné zařízení chránit vhodnými komponenty (odrušovací a ochranné prvky). Zařízení čistěte pouze suchým hadříkem (nebo navlhčeným v saponátu), nepoužívejte žádné tekuté čistící prostředky nebo aerosoly, případně organická rozpouštědla (líh, ředidlo). Čištění resnelových čoček u prostorových detektorů přenechejte pouze kvalifikované servisní osobě. Pokud zařízení nepracuje správně přezkoušejte : zapojení přívodů k zařízení napájecí napětí přivedené k zařízení správnost nastavení ovládacích prvků zařízení zapojením jiného zařízení stejného typu vyloučíte případný vliv okolí na funkci zařízení pokud po těchto opatřeních bude patrné, že závada je v zařízení, předejte zařízení odbornému servisu Opravy zařízení neprovádějte sami ale přenechejte je pouze kvalifikované osobě (servisu). Po ukončení životnosti zařízení je uživatel povinen likvidovat zařízení následujícím způsobem kovové součásti do sběru kovového odpadu plastové součásti do příslušných sběren, nebo prodejci, který za poplatek zařídí likvidaci DŮLEŽITÉ UPOZORNĚNÍ : Test systému by měl být v souladu s EN prováděn jednou za 1/4 roku (u systémů s vysokými riziky) nebo jednou ročně (ostatní systémy). 20 Modul kontroly přístupu návod na instalaci

21 VÝHRADNÍ AUTORIZOVANÝ DISTRIBUTOR PRO ČESKOU REPUBLIKU: MAX TECH spol. s r.o. Březinova 9, Praha-8 tel.: fax: maxtech@maxtech.cz, Výrobce si ponechává právo na změny produktů bez předchozího upozornění. Tento manuál předpokládá, že instalační technik tohoto produktu byl vyškolen a znalý všech předpisů a norem na bezpečnostní systémy, systémy kontroly vstupu a na systémy automatizace a že systém ROKONET je namontován dle platných předpisů a norem. Z tohoto důvodu Rokonet Electronics Ltd. a Max Tech spol. s r. o. nenesou žádnou odpovědnost za nějaké poškození, finanční ztráty nebo škody způsobené na jakémkoliv maj etku nebo osobě vyplývající ze správného nebo nesprávného používání jakéhokoliv komponentu Rokonet. ver.1.0/2004 M MAX TECH spol.s r.o 21
