easytrack GPS/GPRS monitorovací systém

Transkript

1 easytrack GPS/GPRS monitorovací systém návod k použití verze v1.41 a více

2 OBSAH 1. HLAVNÍ FUNKCE SYSTÉMU EASYTRACK Hlavní funkce výrobku 1.2 Doplòkové funkce výrobku 1.3 Postup spuštìní systému do provozu Registrace zaøízení 1.4 Prodloužení služeb 1.5 Správa dat 2. INSTALAÈNÍ NASTAVENÍ Nastavení pomocí USB pøipojení 2.2 Nastavení pomocí pøipojení na internet 2.3 Další nastavení 2.4 Kontrola stavu modulu 2.5 Nastavení parametrù 2.6 Nastavení parametrù GPRS / GPS nastavení Nastavení telefonních èísel Nastavení poplachu Nastavení Roaming Nastavení Relé výstupu Správa napájení 2.7 Zmìna hesla modulu 2.8 Ètení událostí 2.9 Verze modulu 2.10 Programování modulu pomocí sms zpráv 3. EASYTRACK INTERNETOVÉ ROZHRANÍ Systémové požadavky pro zobrazení Pøihlášení 3.3 Uživatelské rozhraní v online režimu 3.4 Uživatelské rozhraní v historie režimu 3.5 Nastavení 3.6 Kniha jízd 4. VNÌJŠÍ PRVKY A JEJICH FUNKCE V MODULI EASY TRACK Umístìní SIM karty 4.2 Signalizaèná LED dioda na moduli 4.3 Zvuková signalizace 4.4 Signalizace LED diody na gps pøijímaèi 4.5 Schéma zapojení 4.6 RESET tlaèítko 5. POPIS INSTALACE Montáž 5.2 Uvedení modulu do provozu 5.3 Test funkènosti modulu 6. ØEŠENÍ PROBLÉMÙ TECHNICKÉ INFORMACE Technické parametre modulu - rozmìry modulu: 84x72x32 mm - rozmìry GPS pøijímaèe: 65x42x18 mm - váha modulu: 200g 7.2 OBSAH BALENÍ modul easytrack anténa GSM 900MHz / 1800MHz SiRF Star GPS pøijímaè USB A - B kábel návod k použití, inštalaèné CD 2 27

3 5.2 Uvedení modulu do provozu Aktivujte SIM kartu a ujistìte se, že je funkèní. Vypnìte PIN a odkazové služby na SIM kartì. Uistite sa, že SIM karta je umiestnená v module správne. Ujistìte se, že SIM karta je umístìna v modulu správnì. Ujistìte se, že vodièe jsou pøipojeny podle schématu zapojení. Ujistìte se, že místo, kde jste pøipojen na napájení, je možno proudovì zatížit pøipojením modulu. Klidový odbìr modulu je 120mA. Pøipojte napájení modulu. 5.3 Test funkènosti modulu Po instalaci pøezkoušejte funkènost modulu podle následujícího postupu: Zkontrolujte, zda LED dioda na moduli bliká v krátkých impulsech na zeleno. V pøípadì pøipojení doplòkového reproduktoru, zkontrolujte i zvukové signály. Zkontrolujte informace o intenzitì GSM signálu a poètu dostupných satelitù. Pøihlašte se na úèet, kde je vozidlo registrováno a zkontrolujte, zda zobrazené údaje (místo, èas, rychlost, zapnutí zapalování) jsou správnì. Proveïte zkušební jízdu a zkontrolujte správnost trasy na mapì. V pøípadì propojení s alarmem nebo pøipojením nouzového Panik tlaèítka pøezkoušejte vyvolat poplachy a skontro - lujte posílání SMS zpráv a volání na zadané telefonní èísla. V pøípadì zapojení relé výstupu pøezkoušejte jeho funkènost. Nejjednodušší zpùsob, jak ho otestujete je, že odpojen jeden øidiè z GPS pøijímaèe nebo ho zastínil (po 1 minutì od vypnuś zapalování). Pokud všechny testované funkce fungují správnì, zaøízení je pøipraveno k použití. 6. ØEŠENÍ PROBLÉMÙ Popis poruchy LED dioda na modulu a na GPS pøijímaèi jsou trvale vypnuté Není GSM signál nebo jeho intenzita je nízká Není GPS signál nebo jeho intenzita je nízká Modul nedokáže navázat spojení se serverem Relé výstup se neaktivuje 7. TECHNICKÉ INFORMACE 7.1 Technické parametry modulu Možné pøíèiny poruchy V pøípadì, že se modul nachází v úsporném režimu, LED diody jsou vypnuté. Modul pøepnete do normálního režimu zapnutím zapalování nebo vyvoláním poplachu. Pokud je modul v normálním režimu a LED diody nesvietia, zkontrolujte napájení nebo polaritu napájení. Zkontrolujte, zda je SIM karta správnì vložena do modulu. Zkontrolujte pøipojení a umístìní GSM antény. Zkontrolujte, zda pøi instalaci nedošlo k poškození pøívodního kabelu k anténì. Po pøipojení napájení modulu se pøijímaè mùže inicializovat až 5 minut. Zkontrolujte pøipojení a umístìní GSM antény. Zkontrolujte, zda pøi instalaci nedošlo k poškození pøívodního kabelu k anténì. Zkontrolujte, zda je SIM karta správnì vložena do modulu. Zkontrolujte nastavení APN a intenzity GSM signálu. Zkontrolujte, zda je vypnutý PIN na SIM kartì. Zkontrolujte, zda je aktivována služba pøenosu GPRS dat. Zkontrolujte nastavení výstupu a jeho pøipojení - napájecí napìtí: VDC - proudový odbìr v normálním režimu: 120mA - proudový odbìr v úsporném režimu: 20mA -- 12V, 12mA -- 24V - maximální proudový odbìr: 500mA V, 250mA --24V - relé výstup: 5A -- 24V - provozní teplota: - 20 C C - pøenosová frekvence: GSM 850/900/1800/1900MHz HLAVNÍ FUNKCE SYSTÉMU easytrack EasyTRACK je GPS a GPRS monitorovací systém, který pøi aktivaci poplachu podle nastavení provádí volání na nastavené uživatelské telefonní èísla nebo telefonní èísla pultu centrální ochrany a posílá SMS zprávy o poplachu. Upozornìní: Pøed instalací si pozornì pøeètìte instrukce a doporuèení uvedené v návodu. Zaøízení musí být instalováno a používáno v souladu s tímto návodem. Zaøízení je urèeno pro montáž do všech motorových vozidel s 12 a 24 napìtí elektrickým systémem. Zaøízení musí být pøipojeno na +12 nebo +24 V a ukostrené záporným pólem. Výrobce ani prodejce neodpovídají za pøípadné škody vyplývající z nesprávné instalace, používání, provozování, èi ovládání výrobku odlišnì od návodu na používání. Neodborným zásahem do zaøízení nebo jeho úpravou hrozí riziko poškození samotného zaøízení nebo elektrické sítì automobilu a ztráta záruky. Pro správnou a bezchybnou èinnost výrobku doporuèujeme instalaci svìøit odbornému servisu. 1.1 Hlavní funkce výrobku Pro provoz hlavních funkcí systému EasyTrack, je nutná GSM SIM karta vhodná pro hlasové volání, posílání SMS zpráv a je nezbytné, aby byla aktivována služba CLIP. Hlavní funkce: pøi aktivování poplachu z autoalarmu modul uskuteèní hovor nebo pošle SMS zprávu na nastavené uživatelské telefonní èísla nebo èísla pultu centrální ochrany. aktivaci poplachu zmìnou GPS polohy vozidla pøi vypnutém zapalování. Modul uskuteèní hovor nebo zašle SMS zprávu na nastavené uživatelské telefonní èísla nebo èísla pultu centrální ochrany. po prezvonení z telefonního èísla (musí být povolena funkce), modul odešle SMS zprávu s aktuální polohou, rychlostí vozidla, info o zapnutí zapalování, poèet satelitù v dosahu, síla signálu GSM a GPRS spojení. pøi náhlé ztrátì GSM a GPS signálu pøi vypnutém zapalování, je vyvolán poplach a aktivovaný výstup, který je lze pøipojit na sirénu. 1.2 Doplòkové funkce výrobku Doplòkové funkce jsou dostupné pouze pro registrované uživatele. Modul ukládá informace o poloze vozidla a následnì jejich pøeposílá na server, kde jsou zpracovány. Pro používání doplòkových funkcí je nutné použít SIM kartu, která podporuje hlasové volání, posílání SMS zpráv a podporuje pøenos GPRS dat. Pøi výbìru vhodného programu mobilního operátora je tøeba zvážit, kolik dat bude mìsíènì svìøených, aby se provoz nepredražila. Pøi nastavení posílání GPS souøadnic pøi zapnutém zapalování každé 3 sekundy a pøi parkování (vypnuto zapalování) každé 3 minuty, pøi prùmìrnom provozu vozidla dennì 4-5 hodin, je objem pøenesených dat za mìsíc pøibližnì 30MB. Náklady je možné snížit nastavením nižší frekvencí posílání GPS souøadnic na server. Pokud chcete využívat služby také v zahranièí, je tøeba si aktvovaś službu Roaming. Pøi nastavení provozu v zahranièí tøeba zvážit možné náklady s provozem. FUNKCE DOSTUPNÉ PØI AKTIVACI DOPLÒKOVÝCH SLUŽEB 1. Služba Mapa umožòuje lokalizaci vozidla v reálném èase na internetové mapì zobrazení trasy vozidla podle zvoleného data po prezvonení z telefonního èísla (musí být povolena funkce) modul zašle SMS zprávu s názvem vozidla, aktuál - nou polohou (zemì, mìsto, ulice) rychlostí vozidla, info o zapnutí zapalování, poèet satelitù v dosahu, síla GSM signálu a GPRS spojení zobrazení na mapì místa a èas parkování, aktuální rychlost vozidla 2.Kniha jízd v knize jízd si mùžete vybrat den nebo období, za které chcete zobrazit trasu pro vybrané vozidlo. V knize jízd jsou zobrazeny èas a místo parkování, doba jízdy mezi jednotlivými zastávkami, délka trasy, prùmìrná, maximální rychlost vozidla a celkový poèet kilometrù ujetých za zvolené období. Údaje si mùžete zobrazit maximálnì 12 mìsícù dozadu. Starší údaje se vymažou. Období, za které je možné zobrazit knihu jízd je 6 mìsícù. 1.3 Postup spuštìní systému do provozu Po zakoupení systému postupujte podle následujících krokù pro uvedení systému do provozu: 1. Zakupte si SIM kartu a aktivujte si vhodný balíèek služeb 2. Registrujte systém na webu (pokud chcete využívat doplòkové funkce systému) 3. Nainstalujte systém do vozidla. 3

4 4. Proveïte test funkènosti (pøipojení k serveru, pøezkoušejte uskuteènìní volání a posílání SMS zpráv pøi poplachu, zobrazení aktuální polohy vozidla na internetové stránce) 5. Zmìòte si heslo modulu a heslo pøístupu na internetovou stránku 6. Spuštìní systému do provozu 4.5 SCHÉMA ZAPOJENÍ Registrace zaøízení Registrace zaøízení je nutná pouze v pøípadì, pokud chcete využívat doplòkové služby systému. Zaregistrovat se mùžete na stránce Zaregistrováním potvrdíte svùj souhlas s podmínkami používání služeb poskytovaných spoleèností Total Security Systems s.r.o. Doporuèuje se provést registraci ještì pøed instalací modulu. postup registrace: +12/24V relé výstup ( -- ) volitelný reproduktor vstup z alarmu tísòové tlaèítko PANIK zapalování (+12/24V) zelený kostra vozidla žltý GPS prijímaè èerný baterie vozidla Upozornìní: napájení modulu mùže být 12V nebo 24V. V pøípadì použití záložního akumulátoru, je tøeba dodržet stejné napìtí, jako je napájení vozidla! Poznámka: tísòové tlaèítko Panik, volitelný reproduktor a záložní akumulátor nejsou souèástí balení. Upozornìní: pøi instalaci záložního akumulátoru vìnujte zvýšenou pozornost jeho umístìní, aby nedošlo ke zkratu kontaktù a následnému pøehøátí akumulátoru, pøípadnì až k požáru vozidla. Nesprávným zapojením pøijímaèe GPS mùže dojít k jeho poškození a ztrátì záruky na zaøízení! 1. Otevøete nahoru uvedenou webovou stránku pomocí internetového prohlížeèe. Doporuèené prohlížeèe pro pøístup k easytrack WEB rozhraní jsou Microsoft Internet Explorer a Mozzila Firefox. V prohlížeèi musíte mít nainstalován flash player. V pøípadì, že ho nemáte nainstalován, prohlížeè vám automaticky nabídne možnost na jeho stažení pøímo na stránkách. 2. Vyberte požadovaný jazyk 3. Kliknìte na Registrace nové jednotky. Zobrazí se následující okno: 4.6 RESET tlaèítko Zdemontujte plastový kryt modulu. RESET tlaèítko je umístìno na tištìném spoji na stranì USB konektoru. Funkce RESET tlaèítka: -- krátkým stiskem tlaèítka (do 1sek.) zastavíte pøenos všech aktuálních poplašných volání a posílání SMS zpráv -- dlouhé stisknutí tlaèítka zastaví pøenos všech aktuálních poplašných volání a posílání SMS zpráv a nastaví heslo modulu na pùvodní nastavení (1111). Tlaèítko držte stlaèené nejménì 4 sekundy, dokud se led dioda nerozbliká støídavì zelenì a èervenì. Bìhem blikání pusśte tlaèítko. Pokud budete tlaèítko držet stisknuté déle než 6 sekund, heslo modulu se nenastaví na pùvodní. 5. POPIS INSTALACE 5.1 Montáž - nemontujte modul do miest, kde môže byś rušený silným elektromagnetickým po¾om (napr. pri elektromotoroch) - nemontujte modul do míst, kde mùže být rušen silným elektromagnetickým polem (napø. pøi elektromotorem) - pøipojení GSM antény: anténu pøipojte do FME-M konektoru. Pøipojujte pouze GSM anténu dodávanou v balení. Anténu umístìte tak, aby nebyla stínìna velkými kovovými plochami. Upozornìní: v pøípadì, že je ve vozidle nainstalován autoalarm s ultrazvukovými snímaèi, anténu umístìte tak, aby nebyla v jejich blízkosti, protože mùže narušovat jejich provoz a zpùsobovat falešné poplachy. - GPS pøijímaè: umístìte tak, aby nebyl na viditelném místì a nebyl stínìný kovovými èástmi vozidla. Pro nejlepší pøíjem satelitního signálu umístìte GPS pøijímaè tak, aby mìl pøímou viditelnost na oblohu a jeho poloha by mìla být vodorovná. Magnetická èást pøijímaèe by mìla být na spodní stranì pøijímaèe. - na napájecí vodiè doporuèujeme zapojit 5A pojistku, nìkde na skryté místo, ale v pøípadì potøeby, aby byla dostupná. 4 25

5 Popis jednotlivých sloupcù v knize jízd: Doba zastavení: èas, v který dorazilo vozidlo na urèené místo Stání: èas parkování vozidla na urèeném místì Poloha: podrobné informácie o polohe vozidla pri parkovaní Èas odjezdu: èas, v který vozidlo opustilo urèené místo (místo parkování) Vzdálenost: vzdálenost od èasu zastavení (tentýž øádek), do dalšího zastavení (øádek níže) Prùmìrná rychlost: pøepoèítaná za ujetou vzdálenost Maximální rychlost: maximální rychlost za ujetou vzdálenost Tisk knihy jízd: knihu jízd lze vytisknout rùznými zpùsoby podle formátu, v kterém je kniha jízd otevøena. Pokud je kniha jízd otevøena v PDF formátu, kliknìte levým tlaèítkem myši na ikonu tiskárny. Zobrazí se okno pro tisk a pak postupujte jako pøi tlaèení ostatních dokumentù. Pøi otevøení knihy jízd v Html formátu, klepnìte pravým tlaèítkem myši nìkde na plochu. Zobrazí se okno, kde si najdìte Print nebo tisknout a kliknìte na to levým tlaèítkem myši. Zobrazí se okno pro tisk a pak postupujte jako pøi tlaèení ostatních dokumentù. Pøi otevøení knihy jízd v Exel formátu, kliknìte levým tlaèítkem na Soubor. Zobrazí se okno, kde si najdite Tisk a kliknìte na to levým tlaèítkem myši. Zobrazí se okno pro tisk a pak postupujte jako pøi tlaèení ostatních dokumentù. 4.VNÌJŠÍ PRVKY A JEJICH FUNKCE V MODULI EASY TRACK 4.1 Umístìní SIM karty Otevøete kryt na modulu pod LED diodou a vložte SIM kartu do modulu. Kryt opìt zavøete. 4.2 Signalizaèná LED dióda na moduli LED dioda svítí trvale èervenì LED dioda pomalu bliká støídavì na èerveno na zeleno LED dioda bliká rychle na èerveno LED dióda bliká v impulzech na zeleno 4.3 Zvuková signalizace Modul informuje øidièe o pøíslušných událostech pomocí zvukových signálù, prostøednictvím volitelného externího reproduktoru. Pøednastavené systémové zvukové signály: Zapnutí zapalování - nastartování Vypnutí zapalování - systém pøipraven Vypnutí zapalování - chyba GSM (nedostateèná síla signálu) Vypnutí zapalování - chyba GPS (nedostateèná síla signálu) Vypnutí zapalování - chyba GSM a GPS (nedostateèná síla signálu) 4.4 Signalizace LED diody na GPS pøijímaèi LED dioda bliká èervenì LED dioda svítí trvale èervenì vyhledávání satelitù pozice zamìøena modul pøipojen na napájení, probíhající reset modulu, bez GSM nebo GPRS signálu probíhá odesílání dat do øídící jednotky probíhá posílání SMS nebo volání po vyvolaném poplachu spojení GPRS a GPS je v poøádku dvojitý vzestupný zvukový signál dvojitý sestupný zvukový signál 2x dvojitý zvukový signál 3x trojitý zvukový signál 3x dvojitý a trojitý zvukový signál 4. Zadejte ID vaší øídící jednotky (sériové èíslo uvedené na štítku, na zadní stranì øídící jednotky, napø.: EASY1001) 5. Zadejte registraèní klíè (dodává výrobce v balení). Pøedplacené období zaèíná bìžet od registrace jednotky. 6. Zvolte typ registrace (vytvoøení nového úètu a registrace nebo zaregistrovat jednotku do existujícího konta). Øídící jednotku mùžete zaregistrovat do exitujícího konta a takovým zpùsobem mùžete vytvoøit seznam nìkolika jednotek (vozidel) v jednom kontì. Tyto jednotky pak mùžete prohlížet ve stejném èase pod jedním uživatelským jménem a heslem. 7. Zadejte nové uživatelské jméno a heslo pro nový úèet nebo uživatelské jméno a heslo k existujícímu úètu (znaky, které mohou být použity jsou a - z, 0-9. Ostatní znaky nebudou akceptovány. Maximální délka uživatelského jména je 14 znakù a hesla je 16 znakù ) 8. Pøeètìte si všeobecné obchodní podmínky poskytování služeb a pokud souhlasíte, potvrïte svùj souhlas (služba je k dispozici pouze v pøípadì, že jste souhlasili s všeobecnými obchodními podmínkami) 9. Kliknìte na Registrovat pro potvrzení registrace. Po dokonèení registrace je aktivovaný pøístup a uživatel se mùže pøihlásit pomocí jména a hesla na své konto. Jak používat easytrack na webových stránkách, je popsáno v kapitole 3. webové rozhraní easytrack. 1.4 Prodloužení služeb Systém pøed uplynutím pøedplacených služeb automaticky uživateli pøipomíná pøi každém pøihlášení možnost prodloužení služeb a zobrazuje dobu platnosti pøedplacených služeb. Pokud chcete prodloužit služby, kliknìte na Prodloužení služeb a postupujte podle pokynù v prùvodci. 1.5 Správa dát Šifrovaná data uložená v databázi na serveru, jsou pøístupné pouze po zadání správného uživatelského jména a hesla. Uživatelská jména a hesla jsou rovnìž uloženy na serveru v zašifrovaném nedekódovatelném formátu. Podle základní smlouvy jsou knihy jízd a ostatní provozní údaje zaznamenané zpìtnì za 12 mìsícù. Data starší než 12 mìsícù jsou automaticky vymazány. Provozní údaje pro daný den nebo období mùže mazat pøihlášen uživatel (pouze admin) v nastaveních v kapitole mazání dat. Upozornìní: Provozní údaje pro daný den nebo období vymazány uživatelem budou nenávratnì smazány. Uživatel je odpovìdný za utajení uživatelského jména a hesla pøed neoprávnìnými osobami a proto je odpovìdný za všechny provádìné èinnosti, které umožòuje jeho pøístupové jméno a heslo. Systém zaznamenává èas vymazání dat, uživatelské jméno a IP adresu pro pøípad nežádoucí ztráty dat. Tyto záznamy slouží i pro pozdìjší èištìní vymazaných údajù provedených úmyslnì uživatelem, který získal neautorizovaný pøístup. 2. INSTALAÈNÍ NASTAVENÍ Instalaèní nastavení by mali pøevádìt pouze autorizované servisy. V pøípadì potøeby odborné pomoci kontaktujte svého distributora. Pokud chcete systém nastavit a pøezkoušet až po instalaci, je tøeba se za pomoci uživatelského jména, hesla a sériového èísla øídící jednotky pøihlásit na server. Pokud montáž pøevádìl odborný servis a použil vaše pøístupové jméno a heslo, je pro vaši maximální bezpeènost tøeba tyto pøístupové údaje ihned po instalaci zmìnit. Pøi programování v programu easytrack programmer si mùžete nastavit jazyk, který vám vyhovuje v pravém dolním rohu programového okna, kde jsou ikony vlajek s podporovanými jazyky. 2.1 Nastavení pomocí USB pøipojení Pøipojte øídicí jednotku na napájení Spusśte program EasyTrack Programmer Vyberte zpùsob pøipojení (Modul je pøipojen k poèítaèi pøes USB kabel) Propojte modul pomocí USB kabelu s PC Modul má od výroby nastavené pøístupové heslo Pokud toto heslo nebylo zmìnìno, Easy Track programer se automaticky spojí s modulem. Pokud jste heslo modulu zmìnily, zobrazí se vám okno pro zadání hesla ke vstupu do modulu. Zadejte pøístupové heslo. Pokud jste zadali správné heslo, Easy Track programer se spojí s modulem a mùžete pokraèovat v nastavování funkcí Po nastavení modulu jsou k dispozici funkce sledování atd. 24 5

6 Mazání dat: zde mùžete zvolit den nebo období a vymazat provozní údaje z databáze vybraného vozidla. Po vyjmutí dne nebo období, které chcete vymazat kliknìte na Dále. Zobrazí se tabulka, kde treba pro potvrzení smazání údajù zadat uživatelské jméno a heslo a kliknout na Hotovo. Po vymazání údajù se zobrazí text: Mazání dat probìhlo úspìšnì. Upozornìní: Smazané provozní údaje již nelze obnovit! 3.6 Kniha jízd Kniha jízd je pøístupná pouze pro registrované uživatele. V knize jízd si mùžete vybrat den nebo období, za které chcete zobrazit jízdu pro vybrané vozidlo podle získaných dat (rychlost vozidla, èas parkování, atd..). Knihu jízd si mùžete zobrazit maximálnì 12 mìsícù dozadu a ne delší než 6 mìsícù nepøetržitì. Upozornìní: Provozní údaje vymazány uživatelem se v knize jízd nezobrazují. 2.2 Nastavení pomocí pøipojení na internet (k dispozici pouze registrovaným uživatelùm) Modul musí být pøipojen na napájení a je dostupný prostøednictvím serveru Spusśte program EasyTrack Programmer Vyberte zpùsob pøipojení Pøipojení ke vzdálenému modulu pøes IP (internetové) spojení Zadejte IP adresu serveru (obvykle stejný, jako webové rozhraní domény - Zadejte sériové èíslo modulu (napø. 1001) Zadejte své uživatelské jméno a heslo pro pøístup na web server ( Pokud máte zájem, aby si program uložil heslo, kliknìte na Uložit heslo Kliknìte na Spustit pøipojení na server Modul má od výroby nastavené pøístupové heslo Pokud toto heslo nebylo zmìnìno, Easy Track programer se automaticky spojí s modulem. Pokud jste heslo modulu zmìnily, zobrazí se vám okno pro zadání hesla ke vstupu do modulu. Zadejte pøístupové heslo. Pokud jste zadali správné heslo, Easy Track programért se spojí s modulem a mùžete pokraèovat v nastavování funkcí Po nastavení modulu jsou k dispozici funkce sledování atd. Programování ukonèíte kliknutím na Ukonèit spojení Pokud chcete zobrazit knihu jízd, kliknìte na ikonu. Zobrazí se okno, ve kterém si mùžete nastavit zaèátek a konec zobrazené trasy a mùžete nastavit minimální doba parkování, které má být v knize jízd zobrazeny. Zvolte formát, v jakém má být kniha jízd zobrazena. Po zadání parametrù kliknìte na Nastav. Po naètení se zobrazí kniha jízd za zvolené období. Zobrazení knihy jízd: 6 Období, za které je zobrazena kniha jízd je uvedeno pod nadpisem Kniha 23

7 Vytvoøení uživatelského a návštìvnického pøístupu Údaje uživatelského rozhraní: zde mùžete zadat nebo zmìnit uživatelské pøístupové kódy, zmìnit uživatelské jméno, ovou adresu. Po zmìnì nebo zadání údajù, kliknìte na Nastav a údaje budou zmìnìny. Pøi zadávání hesla se vyžaduje i jeho potvrzení, aby nedošlo k zadání nového chybného kódu. Admin zóna: zde mùžete zadat nebo zmìnit admin pøístupový kód. Do okna Heslo, zadejte nový kód. Do okna Potvrzení hesla, zadejte ještì jednou stejný nový kód pro potvrzení jeho správnosti. Kód mùže obsahovat 16 znakù. Po zadání kódu kliknìte na Nastav. Tento kód umožní uživateli pøístup ke všem funkcím, které poskytuje webová stránka. Uživatelská zóna: zde mùžete zadat nebo zmìnit uživatelský pøístupový kód. Do okna Heslo, zadejte nový kód. Do okna Potvrzení hesla, zadejte ještì jednou stejný nový kód pro potvrzení jeho správnosti. Kód mùže obsahovat 16 znakù. Po zadání kódu kliknìte na Nastav. Tento kód umožní uživateli vstup do uživatelské zóny. Návštìvnická zóna: zde mùžete zadat nebo zmìnit návštìvnický pøístupový kód. Do okna Heslo, zadejte nový kód. Do okna Potvrzení hesla, zadejte ještì jednou stejný nový kód pro potvrzení jeho správnosti. Kód mùže obsahovat 16 znakù. Po zadání kódu kliknìte na Nastav. Tento kód umožní uživateli vstup do návštìvnické zóny. Poznámka: do admin, uživatelské a návštìvnické zóny, je možné zadat vždy pouze jeden kód. Není možné zadat více kódù do jedné zóny. Vymazání uživatelského a návštìvnického pøístupu Administrátorský pøístup se nedá vymazat. Dá se jen upravovat. Uživatelský a návštìvnické pøístup lze vymazat smazáním kódu v oknì Heslo a Potvrzení hesla a kliknutím na Nastav. Po úspìšném odeslání se objeví text Oprava dat probìhla úspìšnì. E - mailová adresa: do tohoto okna je tøeba zadat ovou adresu, na kterou systém pošle doèasné pøihlašovací heslo pøi ztrátì pùvodního a rùzná jiná oznámení. 2. Jazyk/language: zde si mùžete zvolit jazyk, v jakém bude webová stránka zobrazena. 2.3 Další nastavení Po úspìšném pøipojení k modulu, máte k dispozici další možnosti nastavení modulu v menu Stav modulu a Nastavení parametrù. 2.4 Kontrola stavu modulu 2. Údaje vozidla: zde si mùžete zadat nebo upravit zobrazeny informace a ikonu vozidla podle znaèky. Po zadání nebo zmìnì údajù o vozidle a vybraní ikony, kliknìte na Nastav. Údaje se aktualizují bìhem nìkolika sekund. 22 7

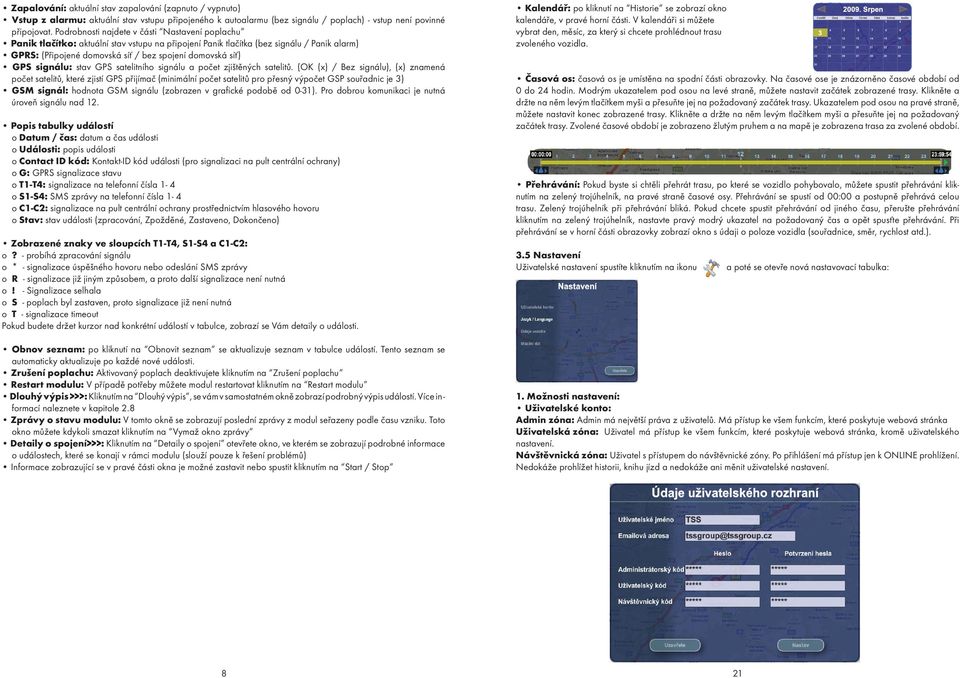

8 Zapalování: aktuální stav zapalování (zapnuto / vypnuto) Vstup z alarmu: aktuální stav vstupu pøipojeného k autoalarmu (bez signálu / poplach) - vstup není povinné pøipojovat. Podrobnosti najdete v èásti Nastavení poplachu Panik tlaèítko: aktuální stav vstupu na pøipojení Panik tlaèítka (bez signálu / Panik alarm) GPRS: (Pøipojené domovská síś / bez spojení domovská síś) GPS signálu: stav GPS satelitního signálu a poèet zjištìných satelitù. (OK (x) / Bez signálu), (x) znamená poèet satelitù, které zjistí GPS pøijímaè (minimální poèet satelitù pro pøesný výpoèet GSP souøadnic je 3) GSM signál: hodnota GSM signálu (zobrazen v grafické podobì od 0-31). Pro dobrou komunikaci je nutná úroveò signálu nad 12. Popis tabulky událostí o Datum / èas: datum a èas události o Události: popis události o Contact ID kód: Kontakt-ID kód události (pro signalizaci na pult centrální ochrany) o G: GPRS signalizace stavu o T1-T4: signalizace na telefonní èísla 1-4 o S1-S4: SMS zprávy na telefonní èísla 1-4 o C1-C2: signalizace na pult centrální ochrany prostøednictvím hlasového hovoru o Stav: stav události (zpracování, Zpoždìné, Zastaveno, Dokonèeno) Zobrazené znaky ve sloupcích T1-T4, S1-S4 a C1-C2: o? - probíhá zpracování signálu o * - signalizace úspìšného hovoru nebo odeslání SMS zprávy o R - signalizace již jiným zpùsobem, a proto další signalizace není nutná o! - Signalizace selhala o S - poplach byl zastaven, proto signalizace již není nutná o T - signalizace timeout Pokud budete držet kurzor nad konkrétní událostí v tabulce, zobrazí se Vám detaily o události. Obnov seznam: po kliknutí na Obnovit seznam se aktualizuje seznam v tabulce událostí. Tento seznam se automaticky aktualizuje po každé nové události. Zrušení poplachu: Aktivovaný poplach deaktivujete kliknutím na Zrušení poplachu Restart modulu: V pøípadì potøeby mùžete modul restartovat kliknutím na Restart modulu Dlouhý výpis >>>: Kliknutím na Dlouhý výpis, se vám v samostatném oknì zobrazí podrobný výpis událostí. Více in - formací naleznete v kapitole 2.8 Zprávy o stavu modulu: V tomto oknì se zobrazují poslední zprávy z modul seøazeny podle èasu vzniku. Toto okno mùžete kdykoli smazat kliknutím na Vymaž okno zprávy Detaily o spojení>>>: Kliknutím na Detaily o spojení otevøete okno, ve kterém se zobrazují podrobné informace o událostech, které se konají v rámci modulu (slouží pouze k øešení problémù) Informace zobrazující se v pravé èásti okna je možné zastavit nebo spustit kliknutím na Start / Stop Kalendáø: po kliknutí na Historie se zobrazí okno kalendáøe, v pravé horní èásti. V kalendáøi si mùžete vybrat den, mìsíc, za který si chcete prohlédnout trasu zvoleného vozidla. Èasová os: èasová os je umístìna na spodní èásti obrazovky. Na èasové ose je znázornìno èasové období od 0 do 24 hodin. Modrým ukazatelem pod osou na levé stranì, mùžete nastavit zaèátek zobrazené trasy. Kliknìte a držte na nìm levým tlaèítkem myši a pøesuòte jej na požadovaný zaèátek trasy. Ukazatelem pod osou na pravé stranì, mùžete nastavit konec zobrazené trasy. Kliknìte a držte na nìm levým tlaèítkem myši a pøesuòte jej na požadovaný zaèátek trasy. Zvolené èasové období je zobrazeno žlutým pruhem a na mapì je zobrazena trasa za zvolené období. Pøehrávání: Pokud byste si chtìli pøehrát trasu, po které se vozidlo pohybovalo, mùžete spustit pøehrávání kliknutím na zelený trojúhelník, na pravé stranì èasové osy. Pøehrávání se spustí od 00:00 a postupnì pøehrává celou trasu. Zelený trojúhelník pøi pøehrávání bliká. Pokud chcete spustit pøehrávání od jiného èasu, pøerušte pøehrávání kliknutím na zelený trojúhelník, nastavte pravý modrý ukazatel na požadovaný èas a opìt spusśte pøehrávání. Pøi pøehrávání se v horní èásti obrazovky zobrazí okno s údaji o poloze vozidla (souøadnice, smìr, rychlost atd.). 3.5 Nastavení Uživatelské nastavení spustíte kliknutím na ikonu a poté se otevøe nová nastavovací tabulka: 1. Možnosti nastavení: Uživatelské konto: Admin zóna: Admin má nejvìtší práva z uživatelù. Má pøístup ke všem funkcím, které poskytuje webová stránka Uživatelská zóna: Uživatel má pøístup ke všem funkcím, které poskytuje webová stránka, kromì uživatelského nastavení. Návštìvnická zóna: Uživatel s pøístupem do návštìvnické zóny. Po pøihlášení má pøístup jen k ONLINE prohlížení. Nedokáže prohlížet historii, knihu jízd a nedokáže ani mìnit uživatelské nastavení. 8 21

9 Stav vozidla: je zobrazen v tabulce umístìné na horní stranì obrazovky, na pravo od volby mapy. Obsahuje informace o aktuálním stavu vybraného vozu: zemìpisné souøadnice (zemìpisná šíøka, délka), rychlost, smìr, poèet satelitù, GSM signál, stav spojení s modulem, napìtí akumulátoru ve vozidle, stav zapalování. Pokud chcete sledovat aktuální pozici vybraného vozidla, kliknìte na ikonu. Vozidlo se zobrazí uprostøed obrazovky. Sledování vypnete kliknutím na stejnou ikonu. Online / Histórie: kliknutím na ikonu, která se nachází v pravém horním rohu obrazovky se zobrazí aktuální poloha vozidla. Kliknutím na ikonu, se zobrazí talu¾k a, kde si mùžete zvolit za který den chcete zobrazit jízdu vozidla. Po zvolení se naète historie a na mapì se zobrazí celá trasa vozidla i s místem a poètem zastávek. Výbìr vozidla: vozidlo si mùžete vybrat v modrém menu s názvem Vozidla umístìném na pravé stranì obrazovky. Když pøejdete kurzorem na pravou stranu, menu Vozidla se vysune a mùžete si zvolit vozidlo. Poznámka: všechna vozidla jsou trvale zobrazí na mapì. Teprve po zvolení vozidla se zobrazí trasa pro vybrané vozidlo. Po zvolení vozidla se na mapì zobrazí ikona vybraného vozidla s ujetou trasu (pokud vozidlo již nìjakou trasu v ten den ubìhlo). Trasa vozidla je znázornìna modrou èarou. Svìtlejší èarou je znázornìn zaèátek trasy a tmavší èarou je znázornìn konec nebo pøi pohyhe vozidla, aktuální pozice vozidla. Pokud došlo na vyobrazené trati k zastavení vozidla, je znázornìno na místì zastavení znaèkami STOP. Za zastavení se považuje stání delší než 1 minutu. Stání do 5 minut je na mapì znázornìno malou znaèkou STOP a delší stání (nad 5 min.) Ukazuje velkou znaèkou STOP. 3.4 Uživatelské rozhraní v historií režimu Zapalování: aktuální stav zapalování (zapnuto / vypnuto) Vstup z alarmu: aktuální stav vstupu pøipojeného k autoalarmu (bez signálu / poplach) - vstup není povinné pøipojovat. Podrobnosti najdete v èásti Nastavení poplachu Panik tlaèítko: aktuální stav vstupu na pøipojení Panik tlaèítka (bez signálu / Panik alarm) GPRS: (Pøipojené domovská síś / bez spojení domovská síś) GPS signálu: stav GPS satelitního signálu a poèet zjištìných satelitù. (OK (x) / Bez signálu), (x) znamená poèet satelitù, které zjistí GPS pøijímaè (minimální poèet satelitù pro pøesný výpoèet GSP souøadnic je 3) GSM signál: hodnota GSM signálu (zobrazen v grafické podobì od 0-31). Pro dobrou komunikaci je nutná úroveò signálu nad 12. Popis tabulky událostí o Datum / èas: datum a èas události o Události: popis události o Contact ID kód: Kontakt-ID kód události (pro signalizaci na pult centrální ochrany) o G: GPRS signalizace stavu o T1-T4: signalizace na telefonní èísla 1-4 o S1-S4: SMS zprávy na telefonní èísla 1-4 o C1-C2: signalizace na pult centrální ochrany prostøednictvím hlasového hovoru o Stav: stav události (zpracování, Zpoždìné, Zastaveno, Dokonèeno) Zobrazené znaky ve sloupcích T1-T4, S1-S4 a C1-C2: o? - probíhá zpracování signálu o * - signalizace úspìšného hovoru nebo odeslání SMS zprávy o R - signalizace již jiným zpùsobem, a proto další signalizace není nutná o! - Signalizace selhala o S - poplach byl zastaven, proto signalizace již není nutná o T - signalizace timeout Pokud budete držet kurzor nad konkrétní událostí v tabulce, zobrazí se Vám detaily o události. Obnov seznam: po kliknutí na Obnovit seznam se aktualizuje seznam v tabulce událostí. Tento seznam se automaticky aktualizuje po každé nové události. Zrušení poplachu: Aktivovaný poplach deaktivujete kliknutím na Zrušení poplachu Restart modulu: V pøípadì potøeby mùžete modul restartovat kliknutím na Restart modulu Dlouhý výpis >>>: Kliknutím na Dlouhý výpis, se vám v samostatném oknì zobrazí podrobný výpis událostí. Více in - formací naleznete v kapitole 2.8 Zprávy o stavu modulu: V tomto oknì se zobrazují poslední zprávy z modul seøazeny podle èasu vzniku. Toto okno mùžete kdykoli smazat kliknutím na Vymaž okno zprávy Detaily o spojení>>>: Kliknutím na Detaily o spojení otevøete okno, ve kterém se zobrazují podrobné informace o událostech, které se konají v rámci modulu (slouží pouze k øešení problémù) Informace zobrazující se v pravé èásti okna je možné zastavit nebo spustit kliknutím na Start / Stop Pøi pøepnutí do režimu historie se zmìní zobrazeno prostøedí a zobrazí se nové ovládací prvky. Vpravo nahoøe se zobrazí okno s kalendáøem, kde si mùžete vybrat den, za který chcete zobrazit trasu vozidla a na spodní èásti obrazovky zobrazí èasová os dne trasy. Stav vozidla: v tomto oknì je zobrazeno vozidlo a den období, za které byla zobrazena historie. 20 8

10 Popis funkcí jednotlivých ikon: naèítaj data ze souboru naèítaj data z modulu ulož data do souboru zapíš údaje do modulu V pøípadì, že zadáte chybné jméno nebo heslo, pøihlašovací tabulka ostane a zobrazí se na ní Neplatné uživatelské jméno / heslo. Pokud zadáte správné jméno a heslo, pøihlašovací tabulka zmizí, mapa se vysvieti a zobrazí se seznam vozidel. Pokud zadáte 10 krát po sobì nesprávné heslo, bude dané IP, ze které jste se pokoušeli pøihlásit, zablokován pøístup na 3 hodiny. Na pøihlašovací tabulce se zobrazí Uživatelské konto z bezpeènostních dùvodù doèasnì zablokováno. Pøi prvním úspìšném pøihlášení se zobrazí zpráva, že do Vašeho uživatelského profilu se nìkdo pokoušel neúspìšnì pøihlásit a doporuèí Vám zmìnit si pøihlašovací jméno a heslo. Pomocí tìchto ètyø ikon mùžete jednoduše ukládat, naèíst a archivovat nastavení z daného modulu. 2.6 Nastavení parametrù Jednotlivé parametry modulu upravíte kliknutím na menu, které chcete nastavit. Jednotlivé èásti menu jsou popsány v následujících kapitolách: 3.3 Uživatelské rozhraní v online režimu GPRS / GPS nastavení (Potøeba jen pro volitelné funkce!) Domovská síś APN1: zadejte název APN (napø. v pøípadì Vodafone veøejné APN1 se zadává: internet). Zadání uživatelského jména a hesla se vyžaduje pouze pro vlastní speciální (není veøejná) APN. Další nastavení pro vytvoøení spojení se serverem jsou pøednastavené standardnì v modulu. V pøípadì roamingu APN2: Pokud chcete posílat GPRS data o GPS poloze vozidla ze zahranièí, je tøeba nastavit APN pro roaming, aby se modul dokázal spojit se serverem. Pro informaci, jaké APN je nutné nastavit pro konkrétní zemi, se informujte u svého mobilního operátora. Frekvence GPS / GPRS pøenosù: zde mùžete nastavit, jak èasto budou posílány GPS informace pøi pohybu vozidla, pøi parkování vozidla, zpoždìní po 3 neúspìšných pokusech o GPRS spojení a maximální poèet SMS a GSM hovorù za jeden den. Po úspìšném pøihlášení se zobrazí následující rozhraní, na kterém si mùžete vybrat z následujících možností: Volba mapy: v levém horním rohu obrazovky je zobrazeno okno s výbìrem mapy: Mapa, Družice, Hybrid Zde si mùžete zvolit typ mapy, v jaké chcete mít prostøedí zobrazeno. Navigaèní panel: navigaèní panel je umístìn pod volbou mapy a obsahuje 4 šipky, které umožòují pohyb po mapì smìrem nahoru / dolù a vlevo / vpravo. Pod ním jsou umístìny + a -, které umožòují pøiblížení a oddálení zobrazení na mapì. Nastavení: po kliknutí na ikonku se zobrazí tabulka, ve které mùžete nastavit rùzné uživatelské parametry, které jsou popsány v následujících kapitolách (pøístup k nastavení má pouze admin uživatel). Kniha jízd: po kliknutí na ikonku se zobrazí tabulka, v níž si mùžete zadat období, za jaké chcete zobrazit knihu jízd pro vybrané vozidlo. Mùžete si zvolit, v jakém formátu to chcete zobrazit a klepnìte na poslat. Po naètení se zobrazí kniha jízd ve zvoleném formátu

11 Pokud pøijatá SMS obsahuje jednu z následujících zpráv, úprava funkce byla neúspìšná. Dùvod (y) a chybná èást (i) v pøíkazovém SMS je uvedena v závorkách: TEXT PØIJETÉ SMS VYSVÌTLIVKY ERROR: MISSING PARAMETER (...) v textu povelové SMS chybí parametr = SYNTAX ERROR (...) INDEX ERROR (...) povel nebo znak povelu byl zadán chybnì èíslo nebo znak povelu byl zadán chybnì ERROR: INVALID PARAM (...) povelový parametr je chybný za = Upozornìní: Je dùležité, aby se každa povelová zpráva zaèínala znakem * a musí konèit znakem #! V jedné povelové SMS zprávì je možné poslat i více pøíkazù najednou. Zaèátek a konec pøíkazu musí obsahovat výše uvedené znaky. Maximální délka SMS je 160 znakù. Pokud bude obsahovat více znakù, modul bude akceptovat pouze prvních 160 znakù. Frekvence GPS zpráv pøi pohybu: frekvence zasílání GPS souøadnic mùžete nastavit mezi 3 a 255 sekund, v pøípadì jedoucího vozidla nebo zapnutého zapalování. (výchozí: 3 sekundy) Frekvence GPS zpráv pøi parkování: frekvence zasílání GPS souøadnic mùžete nastavit mezi 1 a 255 minut v pøípadì stojícího vozidla pøi vypnutém zapalování. Nedoporuèujeme nastavit velmi vysokou hodnotu, protože v pøípadì ztráty GPRS pøipojení, to modul zjistí se zpoždìním a tím se mùže zpozdit i pøenos poplachù. Prodleva po tøech neúspìšných pokusech o GPRS spojení: Odklad, jak dlouho by mìl modul poèkat po tøech neúspìšných pokusech navázat GPRS spojení, mùžeme nastavit v rozmezí 0 až 255 minut. Nastavením hodnoty 0 se bude modul neustále snažit navázat spojení GPRS. Nejvíce SMS a GSM volání povolených za den: poèet SMS a GSM hovorù je možné nastavit v rozmezí 0 a 254 provedených bìhem 24 hodin. Pokud je tato hodnota nastavena na 255, poèet SMS a GSM hovorù není omezen. Nastavení èasového pásma: Zde si mùžete podle zemì nastavit èasové pásmo, které je nezbytné pro automatické nastavení data a èasu Nastavení telefonních èísel 3. EASYTRACK INTERNETOVÉ ROZHRANÍ (k dispozici v pøípadì využívání doplòkových služeb systému) Internetové rozhraní je místo, kde mùžete sledovat polohu, trasu, místo a èas parkování vozidla, ve kterém je modul nainstalován. EASYTRACK internetové rozhraní, je uživateli k dispozici až po registraci na systémové požadavky pro zobrazení Minimální systémové požadavky: - Procesor: 1GHz - Pmäś: 256 MB - Rychlost pøipojení na internet (stahování / odesílání): 1024/128 kbit / sec - Operaèní systém: Windows 98 - Internetový prohlížeè: Microsoft Internet Explorer, Mozilla Firefox - Flash Player 8 Doporuèené systémové požadavky: - Procesor: Core 2 Duo 2.4GHz - Pamìś: 1024 MB - Rychlost pøipojení na internet (stìhování / posílání): 4096 / 256 kbit/sec - Operaèní systém: Windows XP / Vista - Internetový prehliadaè: Microsoft Internet Explorer, Mozilla Firefox - Flash Player 8, nebo vyššie verze 3.2 Pøihlášení Doporuèený internetový prohlížeè pro pøístup na internetovou stránku EASYTRACK, je Microsoft Internet Explorer a Mozilla Firefox. Prohlížeè musí mít nainstalovaný Flash Player. V pøípadì, že Flash Player nemáte nainstalován, pøi spuštìní stránky EASYTRACK prohlížeè automaticky nabídne jeho stažení. Po spuštìní stránky se zobrazí jako první nabídka výbìr jazyka. Po zvolení jazyka se zobrazí pøihlašovací tabulka, kde je tøeba zadat jméno a heslo a kliknout na Vstup. Telefonní èísla pro spojení: modul umožòuje naprogramovat nejvýše 4 telefonní èísla s délkou max.16 èíslic. Telefonní èíslo musí být v mezinárodním formátu (napø ). V pøípadì vyvolaného poplachu, modul uskuteèní volání nebo pošle SMS na naprogramované telefonní èísla. Telefonní èíslo použité v modulu, musí mít aktivovanou službu CLIP, aby modul vedel identifikovat pøíchozí hovory z naprogramovaných telefonních èísel. Pošli SMS zprávu o pozici vozidla v pøípadì pøíchozího hovoru: pøi volání z naprogramovaného telefonního èísla (musí být aktivována funkce Pošli info o pozici v SMS, v pøípadì pøíchozího hovoru) nebo zaslání prikazovej SMS zprávy na telefonní èíslo modulu, modul hovor odmítne a automaticky posílá SMS zprávu s posledními údaji o pozici vozidla a dalšími dùležitými údaji. Upozornìní: Údaje o pozici a èase zaslány v SMS zprávì jsou poslední namìøené informace pøed pøíchozím hovorem nebo pøijetí SMS zprávy. Pokud èas v SMS je rozdílný, jako uskuteènìný hovor nebo zaslání SMS zprávy na vyžádání této SMS, mùže to být zpùsobeno tím, že vozidlo v tomto okamžiku se nachází v místì, kde není GPS signál (napø. podzemní garáž) a pozice vozidla nemohla být zamìøena. Proto bude zaslán èas a pozice posledního zamìøení vozu. Údaje o zapnutí zapalování, poplach, Panik poplach budou aktuální

12 Obsah SMS zprávy odeslané prostøednictvím modulu v pøípadì, že modul není registrován EasyTrack pozice: Direction = XX Lat: 000,00000 IGN = (ON / OFF) Lng: 000,00000 GPRS = (ON / OFF) Èas: yyyy.mm.dd. hh: mm: ss. GSM signál: 00 Speed = 000 # SAT = 00 Obsah SMS zprávy odeslané prostøednictvím modulu v pøípadì, že modul je registrovaný Název vozidla Speed = 000 (krajina) Direction = XX (PSÈ) èas: yyyy.mm.dd. hh: mm: ss. Mìsto IGN = (ON / OFF) (ulice, èíslo ulice) GPRS = (ON / OFF) (POI) GSM signál: 00 Lat: 000,00000 # SAT = 00 Lng: 000,00000 Údaje uvedené v závorkách nejsou ve všech pøípadech dostupné a proto v tìchto pøípadech nemusí být správnì Popis údajù v SMS zprávì: Název vozidla: jméno vozidla zadané pøi registraci zemì: název zemì v dobì posledního zamìøení modulu PSÈ: PSÈ mìsta v dobì posledního zamìøení modulu Mìsto: název mìsta v dobì posledního zamìøení modulu ulice, èíslo ulice: název ulice v dobì posledního zamìøení modulu. Èíslo ulice je uvedená s pøesností rozmezí ulice (napø. Štefánikova 26-38). POI: POI specifikace (èerpací stanice, obchody, instituce, atd.) Lat, LNG: poslední zamìøení šíøky a délky Speed: aktuální rychlost vozidla Direction: smìr posledního zamìøení modulu (N, E, S, Z, NIE, SE, SW, SZ), Èas: datum a èas posledního zamìøení modulu IGN: stav zapalování v okamžiku pøijetí hovoru GPRS: stav GPRS v dané oblasti v dobì pøijetí hovoru GSM signál: GSM signál v okamžiku pøijetí hovoru # SAT: poèet satelitù v dobì posledního zamìøení modulu Nastavení parametrù pomocí SMS zprávy: modul akceptuje povelové SMS z telefonních èísel uložených v pamìti modulu a mají povolen tento parametr. (modul odešle SMS zprávu obsahující výsledek nastavení.) Telefonní èísla na pulty PCO: Zde mùžete nastavit telefonní èísla na pulty centrální ochrany (PCO) ID objektu: ètyømístné digitalní identifikaèní èíslo uživatele (složené z èíslic , nebo znakù A, B, C, D, E, F), nezbytné pro identifikaci objektu pultem centrální ochrany. Typ spojení s pultem PCO: bìžný pøenos (jeden pult centrální ochrany), duální pøenos (dva pulty centrální ochrany). Pøeposlat pøíchozí SMS na následující èísla: SMS zprávy pøijaté na telefonní èíslo SIM karty v moduli, mohou být pøeposlány na dvì telefonní èísla. Pøeposlány SMS zprávy budou automaticky vymazány. Upozornìní: Nikdy nezadávejte na pøeposílání SMS zpráv telefonní èíslo SIM karty v moduli, aby nedošlo k nepøetržitému pøeposílání SMS zpráv, což zpùsobí zvýšené náklady na provoz Nastavení poplachu Po kliknutí na dlouhý výpis, se zobrazí tabulka s výpisem událostí. Požadovaná délka výpisu: zde si mùžete nastavit, kolik posledních událostí chcete zobrazit. Zobrazeny budou od nejnovìjší události. Maximálnì lze zobrazit posledních 200 událostí. Kliknutím na naèítaj výpis událostí se zobrazí události uložené v pamìti modulu. Popis jednotlivých událostí naleznete v kapitole 2.4. Kontrola stavu modulu. Seznam zobrazených událostí lze exportovat do souborù ve tøech formátech: o Excel: formát Microsoft Excel o CSV: textový soubor, ve sloupcích, oddìlených èárkou o TXT: textový soubor, ve sloupcích, oddìlených mezerou 2.9 Verze modulu Verze firmwaru modulu se automaticky zobrazí po úspìšném pøipojení s modulem, v pravé horní èásti hlavního okna. Co se z tìchto informací dozvíte: Typ modulu: EasyTrack Firmware verze: v Programování modulu pomocí sms zpráv Telefonní èísla uložená v modulu, roamingové nastavení a aktivaci poplachového relé výstupu je možné mìnit i pomocí SMS zpráv zasílaných z telefonních èísel úložných v modulu, u nichž byla tato funkce povolena. Text pøíkazové SMS zprávy a její popis je uveden níže v tabulce: TEXT Pøíkazové SMS NASTAVENÍ FUNKCE SMS ODPOVÌÏ NA PROVEDENÍ PØÍKAZU *RA=DD# vypnutý roaming & data neukládá ROAM:DIS,COLL:DIS *RA=DE# vypnutý roaming & dáta ukládá ROAM:DIS,COLL:EN *RA=EE# zapnutý roaming & dáta ukládá ROAM:EN,COLL:EN nastavení uživatelských tel. èísel 1-4 *T1=tel.èíslo,xx# *T2=tel.èíslo,xx# *T3=tel.èíslo,xx# *T4=tel.èíslo,xx# napøíklad: *T1= ,ED# *C1=tel.èíslo# *C2=tel.èíslo# *S1=tel.èíslo# *S2=tel.èíslo# namísto xx napište: EE: po prezvonení pošle SMS o pozici a akceptuje povelové SMS ED: po prezvonení pošle SMS o pozici a neakceptuje povelové SMS DE: po prezvonení nepošle SMS o pozici a akceptuje povelové SMS DD: po prezvonení nepošle SMS o pozici a neakcep - tuje povelové SMS Nastavení prvního a druhého tel. èísla, na pult centrální ochrany Nastavení prvního a druhého tel. èísla na které prepošle pøijaté SMS zprávy PHONE NR. CHANGED CENTRAL PHONE NR. CHANGED SMS FORWARD NR CHANGED *ALEN# Relé výstup povolen (v pøípadì zarušení signálù) Alarm: ON. *ALDIS# Relé výstup zakázán (v pøípadì zarušení signálù) Alarm: OFF. *ON# Aktivace relé výstupu Relay ON *OFF# Deaktivace relé výstupu Relay OFF *ON1-999# Aktivace relé výstupu na zadaný èas (1-999) Relay ON (1-999 sec.) *INFO# Zaslání SMS zprávy o aktuální poloze Pokud po odeslání pøikazové SMS dostanete odpovìï a pøijata SMS obsahuje text podle výše uvedené tabulky, úprava funkce nebo aktivace výstupu probìhla úspìšnì
