Montážní instrukce. Kia Venga 1.4 CVVT 66kW E5 Lovato Gas Easy Fast Smart

Transkript

1 Montážní instrukce Kia Venga 1.4 CVVT 66kW E5 Lovato Gas Easy Fast Smart

2 Technická specifikace Systém sekvent - vícebodové vstřikování plynu Číslo homologace - R115 Výrobce Kia Motors ; Kategorie motoru - M1 Kód motoru - Obsah válců cm3 Řazení - manuální Model Kia Venga 1,4 CVVVT 66 kw Typ zástavby LPG-Lovato Popis homologace komponentů Minikit GPL EASY FAST SMART 4 P/T Tlakový a teplotní senzor E13*67R Reduktor RGJ-3 Conf. Filtr FSU PT12 S/MAP Conf. Vstřikovače STILIN J Řídící jednotka EASY FAST RAIL Gruppo Elektroiniettori JLP2LP Multiventil Plynotěsná schránka E13*67R E13*67R E13*67R E3*67R E3*67R E3*67R E3*67R Nádrž 630/200 NA 216

3 Identifikace KIT u

4 KIT Lovato Easy Fast Smart Nádrž 630/200 NA 216

5 Obsah soupravy Montáž zařízení LPG doporučujeme se dvěma montážními pracovníky. Jeden montuje nádrž a druhý montuje zbytek zařízení.

6 Doporučujeme zakoupit si níže uvedené specielní nářadí a čidla pro montáž LPG: Pojmenování a dopor.počet kusů 1 ks Mobilní Indikátor plynu Vyobrazení Cena 5265,- bez DPH 1 ks Stabilní indikátor plynu 3278,- bez DPH 2 ks Hadicové kleště 880,- bez DPH 1 ks Korunková fréza 60 mm 520,- bez DPH 1 ks korunková fréza 52 mm 1 ks Unášeč korunkových fréz 461,- bez DPH 549,- bez DPH 1 ks Diagnostický interface 1253,- bez DPH 1 ks Válečkový řezač trubek 497,- bez DPH 1 ks Prodloužení závitníku 175,- bez DPH 1 ks Závitník do slepé díry 343,- bez DPH M6 1 ks Vrták 4,8 mm délka 252,- bez DPH 240 mm STARTOVACÍ MONTÁŽNÍ BALÍČEK 10 ks Těsnící kuželka 6 mm 30,- bez DPH 10 ks Těsnící kuželka 8 mm 80,- bez DPH 5 ks Šroubení M10x1 47,50 bez DPH 5 ks Převlečná matice 1,4G 180,- bez DPH Součet startovací balíček Celkový součet 337,50 bez DPH 13812,- bez DPH

7 Mobilní tester přítomnosti plynu (např. GI 03 M) v ovzduší (po každé montáži a natankování nádrže proveďte kontrolu těsnosti v stacionárním režimu a za provozu na volnoběh!!! )

8 Stacionární tester přítomnosti plynu (např. DHP - 4) v dílně (umístění co nejblíže k podlaze) Kleště na sponky

9 Kleště na krátkodobé zaškrcování hadic (voda, plyn) Korunková fréza pro otvor montáže plnícího hrdla)

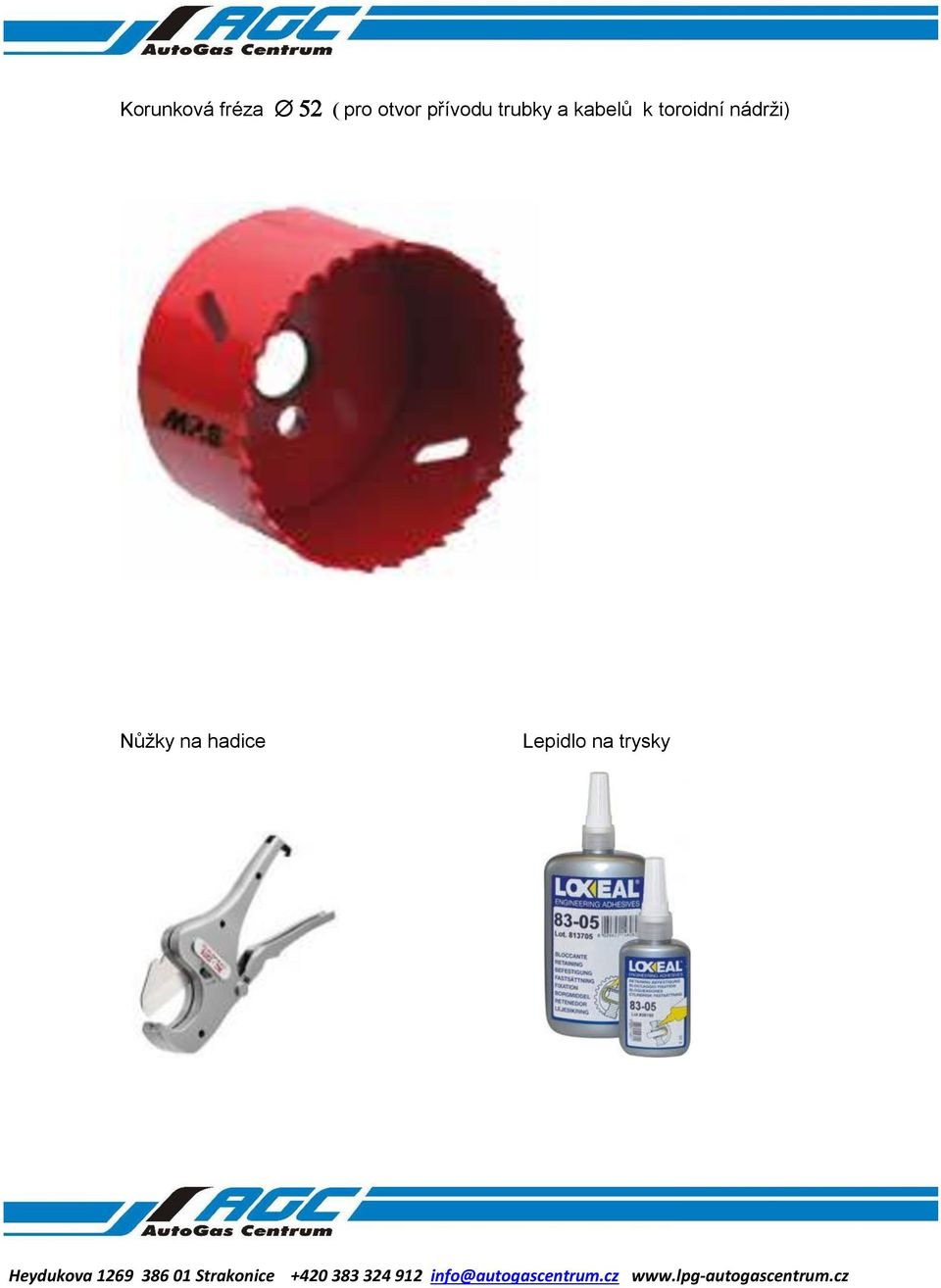

10 Korunková fréza pro otvor přívodu trubky a kabelů k toroidní nádrži) Nůžky na hadice Lepidlo na trysky

11 Strojní závitník do slepé díry M6 Vrták dlouhý cca 30 cm Válečkový řezač trubek

12 Interface kabel

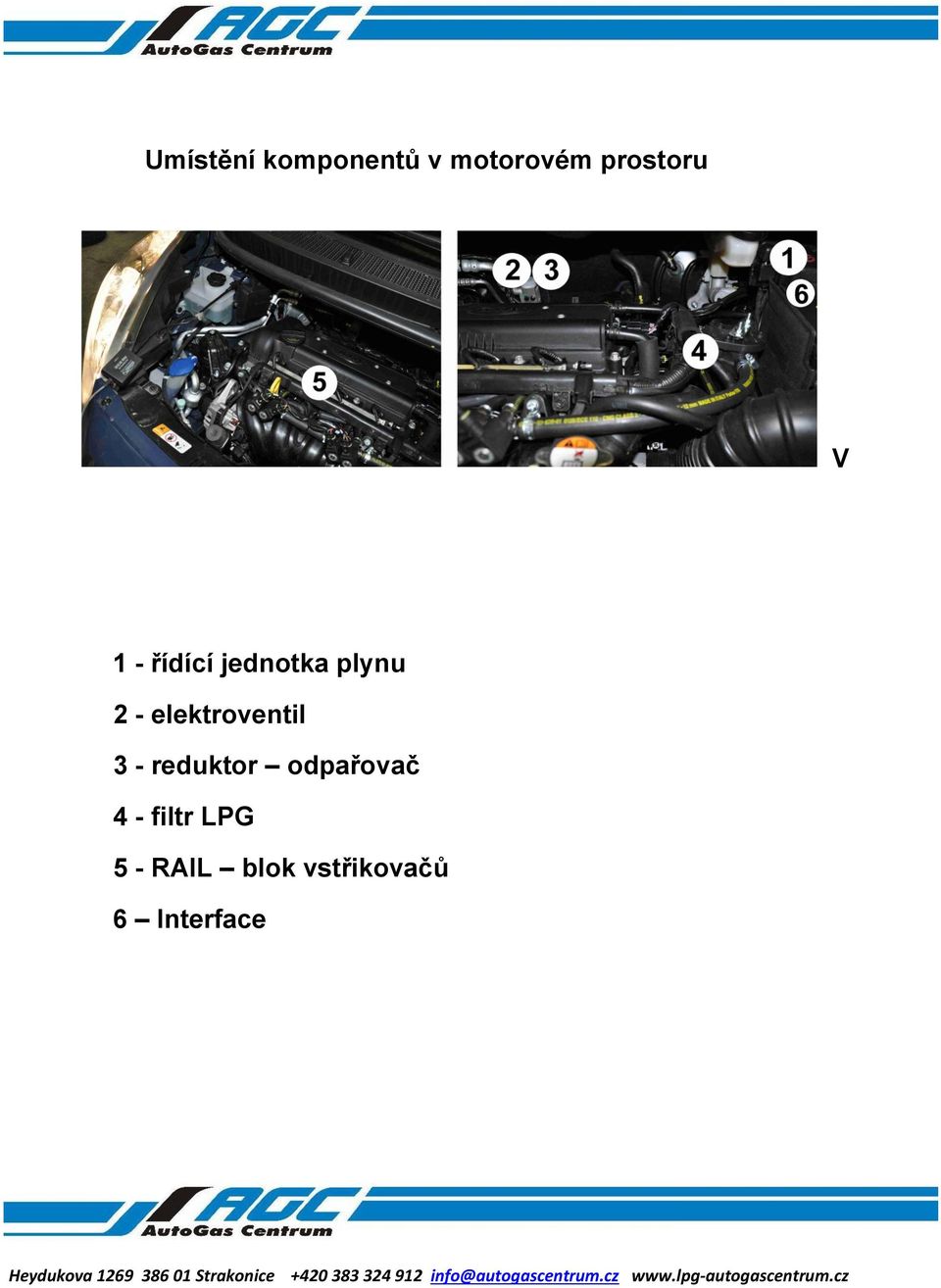

13 Umístění komponentů v motorovém prostoru V 1 - řídící jednotka plynu 2 - elektroventil 3 - reduktor odpařovač 4 - filtr LPG 5 - RAIL blok vstřikovačů 6 Interface

14 Montáž nádrže Vanička rezervního kola V Naznačení otvorů pro vrtání C

15 Vrtání odvětrávacího otvoru Odvětrávací otvor

16 Otvory pro uchycení nádrže Vložení nádrže a ochranné objímky odvětrávání

17 Montáž kolínek multiventilu MVAT0A09.1

18 Poloha multiventilu v nádrži

19 Komponenty multiventilu Provozní ventil je na obrázku v poloze otevřeno. Pro uzavření výstupu plynu z nádrže šroub zatočit doprava nadoraz.

20 Nastavení polohy snímače hladiny AEB1090 Po vložení multiventilu do nádrže je plovák polohy na nejnižším bodu nádrže. Budík natočíme tak, aby ručička ukazovala prázdnou nádrž (ručička se opírá o dorazový kolík a budík zajistíme)

21 Instalace multiventilu do nádrže, pořadí a síla utahování šroubů

22 Uchycení nádrže-šroub 1x M12x1000 1xM12x1200 Utahovací moment pro šroub materiál 8,8 = 81Nm

23 Odvětrávací otvor Ošetření odvětrávacího otvoru

24 Vedení Cu trubky

25

26 Otvor pro plnící hrdlo 60mm

27 Vrtání otvoru proi přípojku

28 Plnící hrdlo

29 Reduktor RGJ 3 Popis

30

31 Uchycení reduktoru uchycení držáku Držák reduktoru-pásovina je součást KIT- u Ohnout v polovině do pravého úhlu

32

33 Instalace teplotního čidla vody

34 Vzdálenost čidla od reduktoru Umístění filtru plynné fáze

35 Trysky Náklon trysek jednotlivých válců

36 Umístění trysek Umístění vstřikovačů a hadiček

37 Vedení plynové hadice Vstřikovací řada

38 Vstřikovače Vstřikovače s tryskou Průměr vstřikovací trysky 1,8mm

39 Podtlaková tryska (vždy za klapkou)

40 Snímání podtlaku

41 Montáž přepínače Průchodka k řidiči Z motorového prostoru

42

43 Držák řídící jednotky-pásovina je součást KIT-u

44 Uchycení na řídící jednotce Místo instalace řídící jednotky

45 Elektrické schema zapojení

46 Zapojení vstřikovačů

47 Zapojení vstřikovačů benzínu

48 Zapalování motoru

49 Výměny, opravy a nastavení komponentů RGJ_3_výměna vložky filtru s novou deskou1

50

51 Údržba a kalibrace vstřikovače 1

52

53 Výměna filtru reduktor RGJ-3 1

54

55 POZNÁMKY
