1 Vysekávací stroje a zařízení Zpracovala: Ing. Ladislava Brožová SOŠ a SOU Česká Lípa VY_32_INOVACE_645_Vysekávací stroje a zařízení_pwp

2 Název školy: STŘEDNÍ ODBORNÁ ŠKOLA a STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: CZ.1.07/1.5.00/ Digitální učební materiály III/ 2- Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_645_Vysekávací stroje a zařízení_pwp Power Pointová Prezentace Výrobní zařízení pro učební obor Čalouník, Čalounická výroba Číslo a název sady: sada č. 33 Výrobní zařízení Téma: Vysekávací stroje a zařízení pro čalounickou výrobu Jméno a příjmení Ing. Ladislava Brožová autora: Datum vytvoření: Anotace: Výklad nové látky. Žáci se seznámí se stroji a zařízeními, kterými lze vysekávat některé čalounické materiály. Během prezentace učitel upozorňuje na důležitá fakta. Prezentace je doplněna opakovacími otázkami.

3 Vysekávací stroje a zařízení - stroje a zařízení jsou určeny ke zhotovování tvarovaných dílců potahových textilií, pěnových materiálů a lepenek pro čalouněný nábytek obr.č.1,2

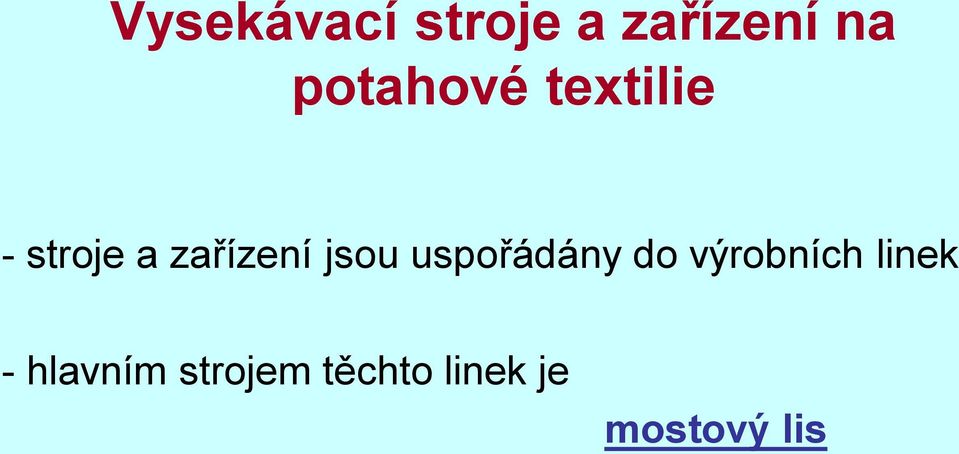

4 Vysekávací stroje a zařízení na potahové textilie - stroje a zařízení jsou uspořádány do výrobních linek - hlavním strojem těchto linek je mostový lis

5 Vysekávací mostový lis na textilie - na vrstvu potahových textilií se pokládají vysekávací nože, které při působení tlaku hydraulického válce umožní proseknutí celé vrstvy materiálu - vysekávací nože mohou být umístěny ve spodní nebo horní části lisu

6 Popis činnosti lisu při spodním uložení vysekávacích nožů - navrstvení textilie - přesunutí navrstvené textilie nad nožovou soustavu a pod razidlo vzduchovým polštářem - nožová soustava se vysouvá nahoru a vysekává textilii - po vyseknutí se nožová soustava vysune, vysekané dílce se přesunou na kompletační stůl - celý postup se opakuje

7 Bezpečnostní předpisy - materiál se nesmí v lisech upravovat ručně - lisy musí být opatřeny kryty - stroj nesmí být zapnut, pokud vysekávaný materiál nebí zasunutý pod razidlo

8 Vysekávací stroje na pěnové materiály - slouží pro zhotovení maloplošných tvarovaných dílců, jako jsou např. sedáky židlí - jako pěnové materiály lze použít pěnovou pryž, pojenou polyuretanovou pěnu nebo lepenku

9 Popis činnosti stroje - uložit pěnový materiál na podložku stolu - přiložit vysekávací nůž na pěnový materiál - spustit hydraulický válec, který působí na sekací rameno - rameno působí na vysekávací nůž - odložit vyseknutý dílec - pracovní operace se opakuje

10 Bezpečnostní předpisy - stroj musí být opatřen ochranným spouštěcím zařízením, které dovoluje spuštění stroje pouze oběma rukama - manipulace s vysekávacími noži musí být velice opatrná, pracovník se nesmí pořezat

11 Vysekávací stroj na lepenku - z tabulové lepenky je možné vysekávat různě tvarované dílce s rovnými i oblými hranami - stroje jsou shodné s vysekávacími stroji na pěnové materiály, vysekávacím zařízením jsou hydraulické nůžky - hydraulické nůžky stříhají lepenkové dílce podle předkreslených obrysů nebo podle narážek

12 Bezpečnostní předpisy - fotobuňka uzavírá stříhací prostor - stroj musí být opatřen kryty a ochranným spouštěcím zařízením - odpady lepenky je nutné odklízet ze stolu lištou nebo stahovat háčkem do bedny

13 Opakovací otázky: 1) Pro jaké materiály je možné využívat vysekávací stroje? 2) Jak se nazývá vysekávací zařízení na textilie? 3) Popište činnost mostového lisu. 4) Co umožňuje vysekávací stroj na pěnové materiály?
