KATALOG VERMEER STAVEBNÍ TECHNIKA

Transkript

1 KATALOG VERMEER STAVEBNÍ TECHNIKA

2 Ručně ovládané stroje, rýhovače a přídavná zařízení Ruční rýhovače a drážkovače Vermeer : Postavené pro mnohostranné využití Jednotky jsou postavené tak, aby zvládaly náročné podmínky použití, a aby si přitom zachovaly manévrovatelnost, snadný provoz a nízkou potřebu údržby. S flexibilními možnostmi volby výkonu, s inteligentním ovládáním a se špičkovým konstrukčním řešením se bude zařízení Vermeer hodit pro Vaše potřeby. LM42 RT60 Vykonejte několik malých instalačních prací s víceúčelovou jednotkou ovládanou při chůzi. Volitelné možnosti pro dané zařízení zahrnují vibrační pluh, vrtací přídavné zařízení, rýhovač a nosič cívky. Přídavná zařízení řezací kotouč ( Rockwheel ) a podkop jsou k dispozici jen pro typ LM42. LM25 Tyto stroje poskytují řadu charakteristických parametrů pro zvýšení produktivity, včetně hydrostatického pojezdu na vybraných modelech. Model RT60 RTX100 RT200 SP15 Výkon 5.5 HP (4.1 kw) 15 HP (11 kw) 23 HP (17 kw) 15 HP (11 kw) Hmotnost 122 kg 480 kg 590 kg 416 kg Rýhovací hloubka 0 cm 30 cm 0 cm 91 cm 0 cm 122 cm - Drážkovací hloubka cm 30 cm Pohon pojezdu nožní pedál hydrostatický hydrostatický hydrostatický 2

3 Ručně ovládané stroje, rýhovače a přídavná zařízení Vynikající zařízení pro půjčovny a malé stavební firmy. Rýhovače ovládané při chůzi jsou dobře manévrovatelné, výkonné, se snadnou údržbou a nabízejí uživatelskou spolehlivost a produktivitu na projektech, kde není nutné použití rýhovače se sedící obsluhou. RTX100 RTX100 RT200 Stroj Vermeer LM42 je postavený pro nesnadné pracovní podmínky, a přesto je kompaktní a snadno manévrovatelný pro práce v rozličných oblastech. S multipluhovacím zařízením a kapkovým zavlažovacím příslušenstvím NetafimTM USA, mohou dodavatelé pomocí LM42 nainstalovat kapkové zavlažovací vedení mnohem efektivněji. Model LM25 LM42 TC4A Výkon 25 HP (19 kw) 42 HP (31 kw) 20 HP (15 kw) Hmotnost 1166 kg 1610 kg 1769 kg předtím Rýhovací hloubka 0 cm 91 cm 0 cm 107 cm - Drážkovací hloubka 0 cm 46 cm 0 cm 61 cm - Pohon pojezdu hydrostatický hydrostatický hydrostatický potom Model Multipluhovací zařízení Vrtací zařízení PortaBore Pluh Podkop Nosič cívky Řezací kotouč ( rockwheel ) Zhutňovací kolo Rýhovač Kombinovaný rýhovač / pluh RT60 * RTX100 * RT200 * * SP15 * LM25 * * * LM42 * * * * * * TC4A * 3

4 Střední řada traktorů a přídavná zařízení Traktory se sedící obsluhou vkládají velký výkon do přizpůsobivého stroje pro těžké pracovní podmínky. Ovládání přívětivé k uživateli, snadná obsluha, účinná přídavná zařízení a spolehlivý výkon - to je několik charakteristických parametrů, které definují traktory Vermeer se sedící obsluhou. Od velkých vysoce výkonných konfigurací až ke kompaktním modelům zde naleznete traktor a přídavná zařízení, která budou odpovídat požadavkům vašeho individuálního pracoviště. RT350 Stroj RTX450 je ideální pro práce komunálních služeb v nových a rozšiřujících se výstavbách. Kompaktní konstrukční řešení a výkon pro zvládnutí měnících se půdních podmínek dělají z této jednotky ideální řešení pro menší instalační projekty dodavatelských firem nebo pro svépomocné realizace. RTX450 RT450 Uvolněte si ruce pro vynikající ovládání. Nožní pedál pojezdového pohonu Vermeer s použitím patentovaného systému řídí pohyb vpřed, pohyb vzad a rychlost bez pohnutí rukou - a tím uvolňuje vaše ruce k ovládání přídavného zařízení. Model RT350 RT450 RTX450 RTX750 Výkon 37 HP (28 kw) 42 HP (31 kw) 42 HP (31 kw) 75 HP (55.9 kw) Hmotnost 1356 kg 1533 kg 2040 kg kg s pneumatikami 4232 kg se čtyřpásovým systémem Rýhovací hloubka 0 cm 122 cm 0 cm 152 cm 0 cm 152 cm 0 cm 152 cm Drážkovací hloubka - 0 cm 61 cm 0 cm 64 cm 0 cm 76 cm s pneumatikami 0 cm 91,4 cm se čtyřpásovým systémem Pohon pojezdu hydrostatický hydrostatický hydrostatický hydrostatický 4

5 Střední řada traktorů a přídavná zařízení Vybrané traktory Vermeer se sedící obsluhou mají sedačku pracovníka obsluhy vybavenou možností otočení o 90 stupňů pro pohodlnější pohled na zadní přídavné zařízení. Nastavitelné opěradlo a loketní opěrky pomáhají snižovat únavu pracovníka obsluhy a umožňují pracovníkovi obsluhy nastavení sedačky do pohodlné polohy. RTX750 Přizpůsobivý výkon pro řadu požadavků na manipulaci s výkopovou zeminou Traktory Vermeer se sedící obsluhou přinášejí nabídku přídavných zařízení, se kterými může jeden stroj vykonávat řadu rozličných funkcí. Od instalace optických vláken, rozvodů vody a plynu s vibračním pluhem a s nosičem cívky, až k opravám a k umísťování spojek s použitím řezacího kola ( rockwheel ), vám traktory Vermeer se sedící obsluhou poskytnou flexibilitu k produktivnímu vykonání četných prací.la Vynikající výsledky zahrnování - ovládejte zasypávání přesně pomocí šesticestného zahrnovacího radlicového přídavného zařízení. Efektivní instalace optických vláken, rozvodů plynu a vody s přídavným vibračním pluhem. Vykonávejte řadu různých projektů s řezáním betonu, včetně oprav a umísťování spojek na mezistátních silnicích, ulicích a rychlostních komunikacích s použitím přídavného řezacího kola ( rockwheel ) Vermeer Volitelný přídavný posuv rýhovacího ramene vám poskytuje možnosti pro hydraulické odsazení ramene stroje k efektivní realizaci rýh podél základů, zdí, obrubníků, silnic a ostatních všeobecných překážek. Model RT950 RTX1250 XTS1250 Celkový výkon 99 HP (74 kw) 120 HP (89 kw) 120 HP (89 kw Přídavné podkopy Vermeer poskytují pracovníkovi obsluhy možnosti k vykopání větší hloubky ve větších rozměrech tam, kde to je potřeba. Max. celkový výkon* 104 HP (77 kw) 125 HP (93 kw) 125 HP (93 kw) Hmotnost ** 3701 kg 4100 kg s pneumatikami 6178 kg se čtyřpásovým systémem Rýhovací hloubka (0 cm 183 cm) (0 cm 183 cm) kg Drážkovací hloubka (0 cm 91 cm) (0 cm 91 cm) (0 cm 107 cm) Pohon pojezdu hydrostatický hydrostatický hydrostatický * maximální výkon poskytovaný pod jmenovitými otáčkami ( power bulge ), ** pouze traktor 5

6 Střední řada traktorů a přídavná zařízení ST250 RT950 RTX1250 Traktory Vermeer se sedící obsluhou jsou k dispozici ve verzích s pneumatikami, s dvojicí pásů a se čtveřicí pásů. Některé modely rovněž nabízejí možnost výměny pneumatik a pásů, a tak vám poskytují zcela novou úroveň flexibility v různých terénních podmínkách. XTS1250 Nižší tlak na terén, menší narušení terénu a vyšší stabilita patří k výhodám systému čtyř pásů na stroji RTX1250. RTX1250 Model Rýhovač Vibrační pluh Řezací kolo ( rockwheel ) Nosič cívky Zahrnovací radlice Podkop Řezač kořenů Vrtací zařízení PortaBore Dopravník s bočním posuvem Posuvné odsazovací řezací kolo ( rockwheel ) Posuvný odsazovací rýhovač Kombinovaný rýhovač / pluh Vícelopatkový pluh RT350 * * * RT450 * * * * * * * * RTX450 * * * * * * RTX750 * * * * * * * RT950 * * * * * * * * * RTX1250 * * * * * * * * RT * RT * RT * RT XTS1250 * * 6

7 Velké traktory a přídavná zařízení Pásové rýhovače Vermeer Commander : Pevně stavěné pro těžkou práci T655 Pásové rýhovače Vermeer je možné najít na řadě náročných projektů instalací plynu, vody a kanalizací po celém světě. Naše osvědčené hydrostatické rýhovací jednotky jsou vybavené přídavnými zařízeními s vysokým točivým momentem a poskytují vynikající poměr výkonu motoru k hmotnosti, velkou výkopovou hloubku a flexibilitu v pracovních podmínkách. Patentově chráněné ovládací systémy TEC 2000 / TEC / TECTM PLUS sledují provozní podmínky pro dosažení vyšší produktivity a nižšího opotřebení stroje. T555 Charakteristické parametry jako jsou velké motory hlavního hnacího hřídele a 20 let zkušeností s hydrostatickým pohonem, přispívají ke zlepšení dlouhodobé provozní životnosti stroje. Se svou nabídkou 11 modelů, s volitelným programem rozšířené servisní péče Vantage Track ( cesta prospěchu ) a se sítí nezávislých autorizovaných prodejců představuje Vermeer jasnou volbu. T755 Maximální flexibilita na skládkách výkopové zeminy. T558 Sklopné dopravníky s proměnnou rychlostí a zvláště velká světlost umožňují pracovníkovi obsluhy, aby určil místo k uložení výkopové zeminy. Sklopné konstrukční řešení dopravníku pomáhá se zajištěním průjezdného profilu a přepravy. Model T455 T555 T558 T655 T755 Celkový výkon 125 HP (93 kw) 185 HP (138 kw) 185 HP (138 kw) 250 HP (186 kw) 275 HP (205 kw) Hmotnost kg kg kg kg kg Rýhovací hloubka 1,2 m; 1,5 m; 1,8 m 1,2 m; 1,5 m; 1,8 m; 2,4 m 0,61 m; 1,2 m; 1,5 m; 1,8 m; 2,4 m 1,2 m; 1,5 m; 1,8 m; 2,4 m 1,5 m; 1,8 m; 2,4 m; 3 m Rýhovací šířka 17,8 cm 61 cm 15 cm 61 cm 15 cm 61 cm 26,7 cm 66 cm 36 cm 91 cm Ovládání stroje ruční TEC 2000 TEC 2000 TEC 2000 TEC

8 Velké traktory a přídavná zařízení Vybudováno od základu. Kompletní řada pásových rýhovačů Vermeer nabízí spolehlivost pro aplikace od pokládání optických vláken až po těžká hlavní vedení a kanalizační práce. Volitelný program rozšířené servisní péče Vantage Track ( cesta prospěchu ) vám může poskytnout ochranu vašeho rýhovače až na 5 let / hodin. Jděte tam, kde je práce. T855 T1055 Zvolte traktory, které nabízejí konstrukční řešení s hydraulicky ovládaným bočním posuvem pro umožnění plného rozsahu prací ve stísněných místech. Tento charakteristický parametr vám umožní překonat obtížné překážky jako jsou dálniční svodidla a obrubníky podél městských ulic. T1255 Báječné manévrování v nejlepších sedačkách Kabina s rozhledem. Vybrané traktory Vermeer jsou vybavené klimatizovanými, výsuvnými kabinami, nastavitelnými podle preferencí pracovníka obsluhy. Tyto kabiny jsou vybavené přetlakem pro zajištění filtrace vnějšího vzduchu a poskytují vzduchově odpruženou sedačku pro zvýšení pohodlí a produktivity pracovníka obsluhy. T955 Nový elektronický ovládací systém TEC Plus je vybavený sběrnicovou technologií CAN bus, která používá rozličné ovládací moduly rozmístěné v celém stroji pro zajištění výkonových údajů v reálném čase a pro poskytnutí pokročilých schopností pro nápravu poruch. Model T855 T858 T955 T1055 T1155 T1255 Celkový výkon 350 HP (261 kw) 350 HP (261 kw) 415 HP (309 kw) 415 HP (309 kw) 540 HP (403 kw) 600 HP (447 kw) Hmotnost Rýhovací hloubka kg 1,8 m; 2,4 m; 3 m; 3,7 m kg 1,8 m; 2,4 m kg 1,8 m; 2,4 m; 3 m; 3,7 m kg 1,8 m; 2,4 m; 3 m; 3,7 m; 4,3 m kg 2,4 m; 3 m; 3,7 m; 4,3 m; 4,9 m kg 2,4 m; 3 m; 3,7 m; 4,3 m; 4,9 m; 5,5 m Rýhovací šířka 41 cm 91 cm 36 cm 76 cm 41 cm 107 cm 66 cm 107 cm 71 cm 107 cm 76 cm 122 cm Ovládání stroje TEC TEC TEC Plus TEC Plus TEC Plus TEC Plus 8

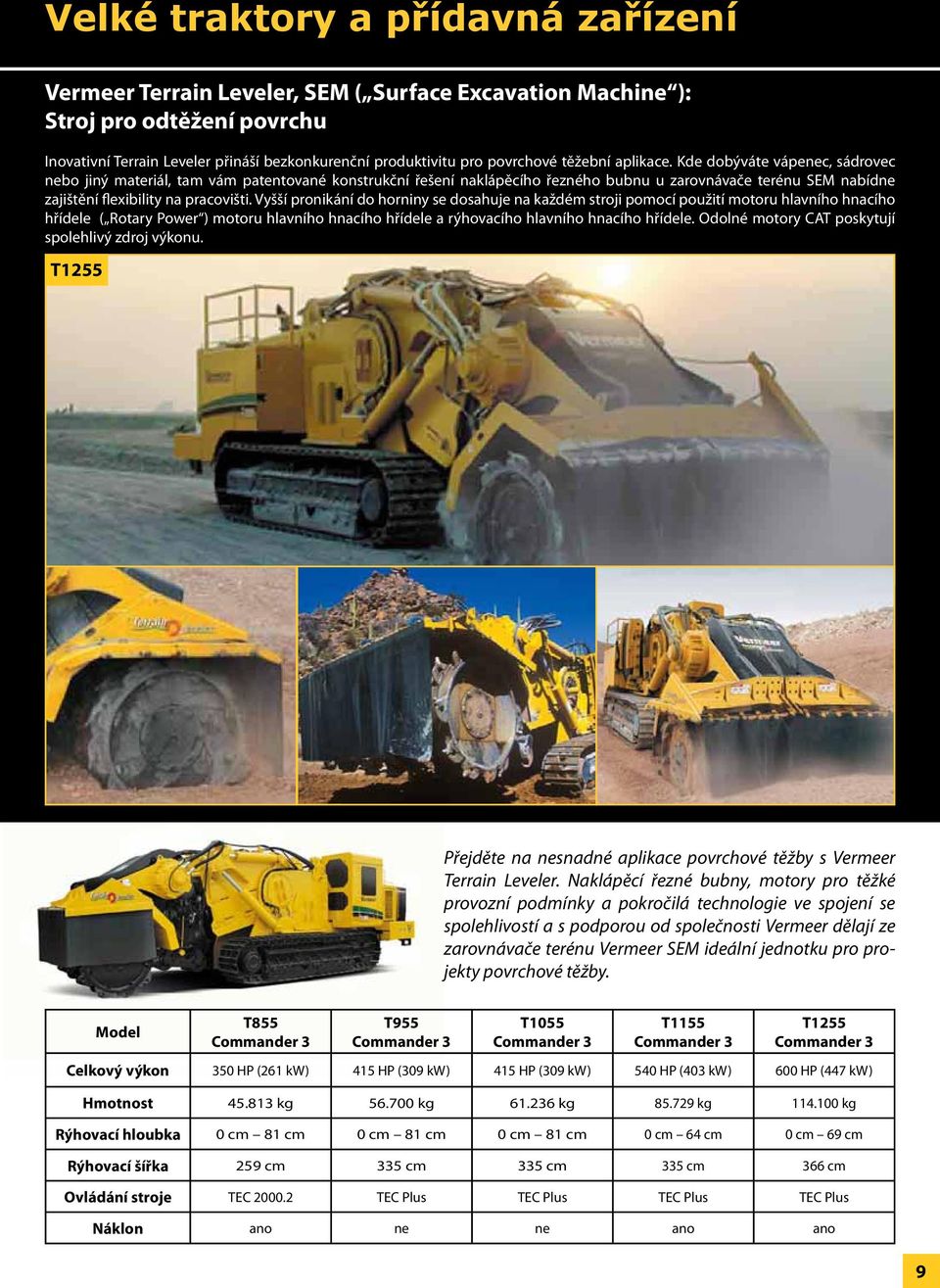

9 Velké traktory a přídavná zařízení Vermeer Terrain Leveler, SEM ( Surface Excavation Machine ): Stroj pro odtěžení povrchu Inovativní Terrain Leveler přináší bezkonkurenční produktivitu pro povrchové těžební aplikace. Kde dobýváte vápenec, sádrovec nebo jiný materiál, tam vám patentované konstrukční řešení naklápěcího řezného bubnu u zarovnávače terénu SEM nabídne zajištění flexibility na pracovišti. Vyšší pronikání do horniny se dosahuje na každém stroji pomocí použití motoru hlavního hnacího hřídele ( Rotary Power ) motoru hlavního hnacího hřídele a rýhovacího hlavního hnacího hřídele. Odolné motory CAT poskytují spolehlivý zdroj výkonu. T1255 Přejděte na nesnadné aplikace povrchové těžby s Vermeer Terrain Leveler. Naklápěcí řezné bubny, motory pro těžké provozní podmínky a pokročilá technologie ve spojení se spolehlivostí a s podporou od společnosti Vermeer dělají ze zarovnávače terénu Vermeer SEM ideální jednotku pro projekty povrchové těžby. Model T855 T955 T1055 T1155 T1255 Celkový výkon 350 HP (261 kw) 415 HP (309 kw) 415 HP (309 kw) 540 HP (403 kw) 600 HP (447 kw) Hmotnost kg kg kg kg kg Rýhovací hloubka 0 cm 81 cm 0 cm 81 cm 0 cm 81 cm 0 cm 64 cm 0 cm 69 cm Rýhovací šířka 259 cm 335 cm 335 cm 335 cm 366 cm Ovládání stroje TEC TEC Plus TEC Plus TEC Plus TEC Plus Náklon ano ne ne ano ano 9

10 Velké traktory a přídavná zařízení CC155 Rýhovače Vermeer Rockwheel: Pevné a spolehlivé Pokročilá technologie ovládacího systému a osvědčená spolehlivost dělá z rýhovače Vermeer Rockwheel vynikající volbu pro aplikace ve tvrdé hornině. Volitelné a výjimečné charakteristické parametry jako jsou automaticky nakláněné pásy, elektronický ovládací systém a systém přímého pohonu motoru pomáhají ke zvýšení razicí účinnosti. Tyto stroje mají to, co z nich po celém světě dělá nástroj pro práce při ražení hrubé skály. T855 Při pohonu silným motorem CAT stroj T855 seká pomocí řezného kola, vybaveného karbidovými zuby, s plynule nastavitelnou rychlostí až do 228,6 m/min. T855 Model T555 T855 CC155 Celkový výkon 185 HP (138 kw) 350 HP (261 kw) 155 HP (116 kw) Hmotnost kg kg kg Rýhovací hloubka 0 cm 91 cm 0 cm 137 cm 0 cm 79 cm Rýhovací šířka 12 cm, 15 cm 15 cm, 20 cm, 25 cm, 30 cm, 36 cm 12.1 cm, 13 cm, 16.5 cm, 23 cm, 25 cm Ovládání stroje TEC 2000 TEC

11 Smykově řízené mininakladače Kompaktní v rozměrech, mohutné ve výkonu Od dodavatelů krajinářských činností až po svépomocné realizace, zde všude minismykově řízené stroje Vermeer šetří čas, šetří práci a nabízejí vynikající výkon v široké řadě aplikací. Stroje jsou k dispozici s pohonem v kolovém nebo v pásovém provedení. Tyto vysoce produktivní stroje mohou snadno manévrovat kolem nesnadných prostorů pracovišť a snižují pracovní zatížení v daném procesu. Navíc se mohou minismykově řízené stroje Vermeer chlubit překvapující silou a zdvižnou kapacitou, kterou bychom mohli očekávat od větších strojů. S600 S600TX S600TX S600TX Model S600TX je postavený pro komfortní ovládání pomocí pilotních ovládacích pák a je vybavený pružně vyloženou plošinou uvnitř prostoru stroje, která chrání pracovníka obsluhy před blátem a hlušinou. S600 Model S600 S600TX Celkový výkon 30 HP (22 kw) plyn 25 HP (18 kw ) nafta 30 HP (22 kw) plyn 25 HP (18 kw ) nafta Hmotnost kg kg Více než 60 druhů příslušenství Společnost Vermeer ví, jak správně zvolené přídavné zařízení pro váš minismykově řízený stroj může ovlivnit vaše konečné rozhodnutí. Váš místní prodejce Vermeer vám může pomoct s volbou nejvhodnějšího přídavného zařízení pro vaše projekty. Šířka 102,9 cm 90,8 cm Světlost nad terénem 15 cm 11 cm 11

12 Pokročilé ovládací systémy Od rychlého a přesného zjištění polohy podzemních objektů a veřejných sítí k průzkumu geografických podmínek na pracovišti má pro vás společnost Vermeer řešení na vysoké technologické úrovni. Skupina Vermeer pro pokročilé ovládací systémy ACS ( Advanced Control Systems ) dnes spolupracuje s výrobci špičkových technologií k zajištění inovativních řešení pro pracoviště zítřka. Jako příklad je možné uvést radar pronikající zemí, který se může používat ve spojení s konvenčními lokalizačními technikami ke zlepšení přesnosti a produktivity, a dále rovněž laserové naváděcí systémy pro zlepšení parametrů rýhy. Interragator EZ Jeden pracovník rychle a přesně shromažďuje údaje o topografii a komunálních sítích. Systém terénního mapování používá odrazový laser pro rychlé shromáždění údajů o pracovišti. Vyhledávací zařízení Interragator EZ přináší nejnovější pokrok v elektronice radaru pronikajícího zemí spolu s uživatelským rozhraním přívětivým k pracovníkovi obsluhy. Špičkové konstrukční řešení břitu s dlouhodobou kvalitou Společnost Vermeer, jako v celosvětovém měřítku špičková společnost v oboru rýh a podzemních instalací, hrdě nabízí pokročilou výkopovou řetězovou a řeznou technologii. Na základě výroby z vysoce kvalitní, tepelně zpracované slitinové oceli, pracují řetězy Vermeer den za dnem v širokém rozsahu terénních podmínek. Od tvrdého jílu až ke hlíně a k písčitému jílu, od zmrazků k lehkému kamenivu, se zde nabízejí typy řetězů podle vašich potřeb. Díky přesné výrobě a pečlivému konstrukčnímu řešení patří řetězy Vermeer mezi ty nejproduktivnější, které můžete použít pro vaše rýhovací činnosti. Řetězy Vermeer jsou charakterizované pevnými, přesně broušenými nikl / chromovými legovanými ocelovými prstenci s vynikající pevností a výbornou kontrolou nalisování. Produkty a celková řešení Vermeer jsou podporovány celosvětovou prodejní sítí, jejíž součástí je samozřejmě i podpora v oblasti servisu, prodeje certifikovaných náhradních dílů a mimořádné záruční podmínky. Společnost Vermeer Corporation se řídí heslem: Jen když je zákazník spokojený, může být společnost úspěšná. Proto se snaží poskytovat zákazníkovi podporu po celou dobu, kdy je stroj používán. Transtechnik CS, spol. s r. o. - Průběžná 80b, Praha 10 - Tel: Fax: info@vermeer.cz - Web:
