Výkonná zametací nástavba K 6 s podvozkem Mercedes Benz Atego 1318LKO 4X2

Transkript

1 Výkonná zametací nástavba K 6 s podvozkem Mercedes Benz Atego 1318LKO 4X2 Výrobce nástavby: KOBIT, spol.s.r.o., Jičín

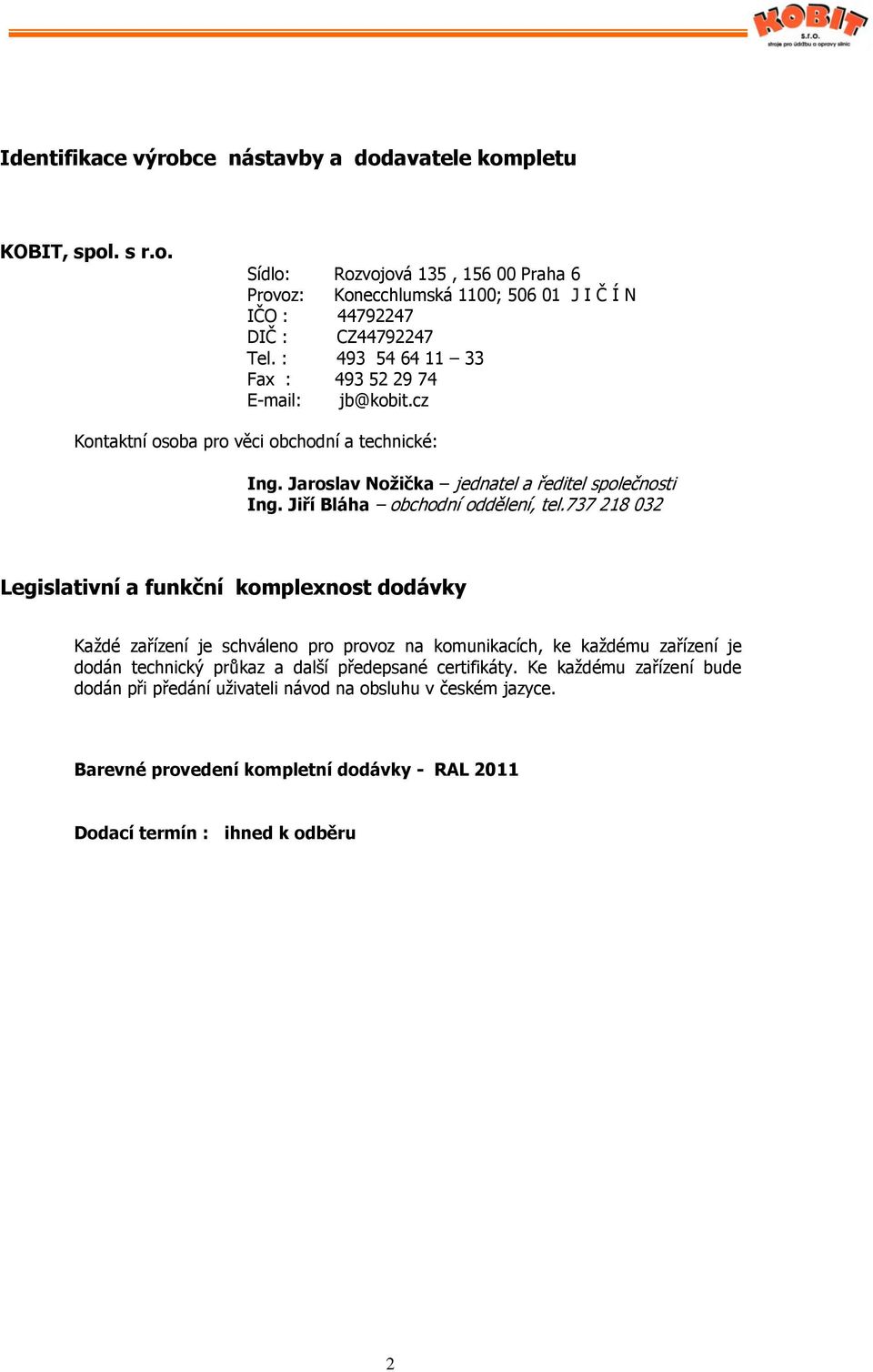

2 Identifikace výrobce nástavby a dodavatele kompletu KOBIT, spol. s r.o. Sídlo: Rozvojová 135, Praha 6 Provoz: Konecchlumská 1100; J I Č Í N IČO : DIČ : CZ Tel. : Fax : jb@kobit.cz Kontaktní osoba pro věci obchodní a technické: Ing. Jaroslav Nožička jednatel a ředitel společnosti Ing. Jiří Bláha obchodní oddělení, tel Legislativní a funkční komplexnost dodávky Každé zařízení je schváleno pro provoz na komunikacích, ke každému zařízení je dodán technický průkaz a další předepsané certifikáty. Ke každému zařízení bude dodán při předání uživateli návod na obsluhu v českém jazyce. Barevné provedení kompletní dodávky - RAL 2011 Dodací termín : ihned k odběru 2

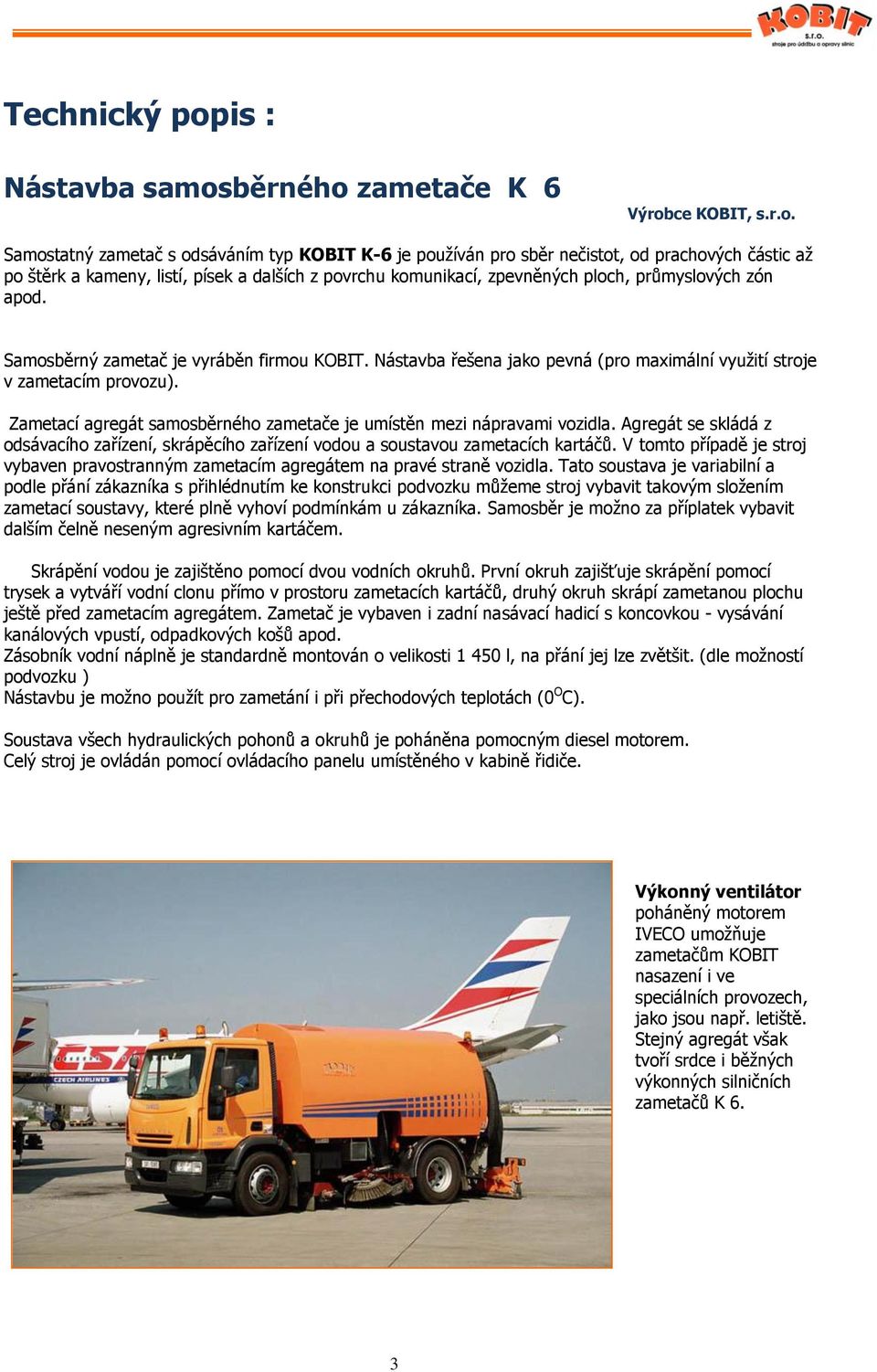

3 Technický popis : Nástavba samosběrného zametače K 6 Výrobce KOBIT, s.r.o. Samostatný zametač s odsáváním typ KOBIT K-6 je používán pro sběr nečistot, od prachových částic až po štěrk a kameny, listí, písek a dalších z povrchu komunikací, zpevněných ploch, průmyslových zón apod. Samosběrný zametač je vyráběn firmou KOBIT. Nástavba řešena jako pevná (pro maximální využití stroje v zametacím provozu). Zametací agregát samosběrného zametače je umístěn mezi nápravami vozidla. Agregát se skládá z odsávacího zařízení, skrápěcího zařízení vodou a soustavou zametacích kartáčů. V tomto případě je stroj vybaven pravostranným zametacím agregátem na pravé straně vozidla. Tato soustava je variabilní a podle přání zákazníka s přihlédnutím ke konstrukci podvozku můžeme stroj vybavit takovým složením zametací soustavy, které plně vyhoví podmínkám u zákazníka. Samosběr je možno za příplatek vybavit dalším čelně neseným agresivním kartáčem. Skrápění vodou je zajištěno pomocí dvou vodních okruhů. První okruh zajišťuje skrápění pomocí trysek a vytváří vodní clonu přímo v prostoru zametacích kartáčů, druhý okruh skrápí zametanou plochu ještě před zametacím agregátem. Zametač je vybaven i zadní nasávací hadicí s koncovkou - vysávání kanálových vpustí, odpadkových košů apod. Zásobník vodní náplně je standardně montován o velikosti l, na přání jej lze zvětšit. (dle možností podvozku ) Nástavbu je možno použít pro zametání i při přechodových teplotách (0 O C). Soustava všech hydraulických pohonů a okruhů je poháněna pomocným diesel motorem. Celý stroj je ovládán pomocí ovládacího panelu umístěného v kabině řidiče. Výkonný ventilátor poháněný motorem IVECO umožňuje zametačům KOBIT nasazení i ve speciálních provozech, jako jsou např. letiště. Stejný agregát však tvoří srdce i běžných výkonných silničních zametačů K 6. 3

4 Podvozek Mercedes Benz Atego 1318 LKO 4x2 Vzduchem odpružený komunální podvozek Typ: 1318LKO 4X2 Rozvor: 3260 mm Výrobní vzor: Kabina: Kabina S krátká Celková hmotnost: kg Výkon motoru: 130 kw (177 k) Lakování Kabina MB 2603 ~RAL 2011 oranžová - komunální Podvozek MB 7350 ~RAL šedá nova Kola MB 9205 ~RAL stříbrná lkw Pneumatiky 1. Náprava 008L R 22,5 Bridgestone R Náprava 008L R 22,5 Bridgestone M 716 Sériová výbava AK4 Přední náprava 5,3 t AL9 Zadní náprava H4 10,8 t, talířové kolo 410 B02 ABS BB5 Kotoučové brzdy na přední i zadní nápravě Tlakové dvouokruhové brzdy Zátěžový regulátor brzd Automatické vymezování vůle brzd Vysoušeč tlakového vzduchu Seříditelný sloupek volantu Elektroinstalace pro radio vč. antény a odrušení Akumulátory 2 x 12V / 115Ah F07 Kabina S krátká FN1 Středový panel přístrojové desky, krátký FZ7 Immobilizer (s transponderem) Zadní stěna bez oken Rampové zrcátko na straně spolujezdce Elektricky ovládané zrcátko na straně spolujezdce Širokoúhlé zrcátko na straně řidiče, vyhřívané G05 Převodovka 9 S-75/13,16-1,0 Ukazatel vnější teploty Systém denní kontroly vozidla K68 Tlumič výfuku nastojato vzadu za kabinou K84 Palivová nádrž 125 L na konci rámu MB1 Motorová brzda s konstantním škrcením MD4 Omezovač rychlosti na 90 km / h MN6 Motor OM 904 LA 130 KW (177 k) 2200/min Blatníky Zadní příčník pro tažné zařízení G135 Odpružení zadní nápravy na dvou vzduchových vacích R04 Kryty matic kol R60 Náhradní kolo na provizorním držáku R87 Rezervní kolo S07 Statické sedadlo spolujezdce ISRI SG5 Standardní odpružené sedadlo řidiče ISRI 4

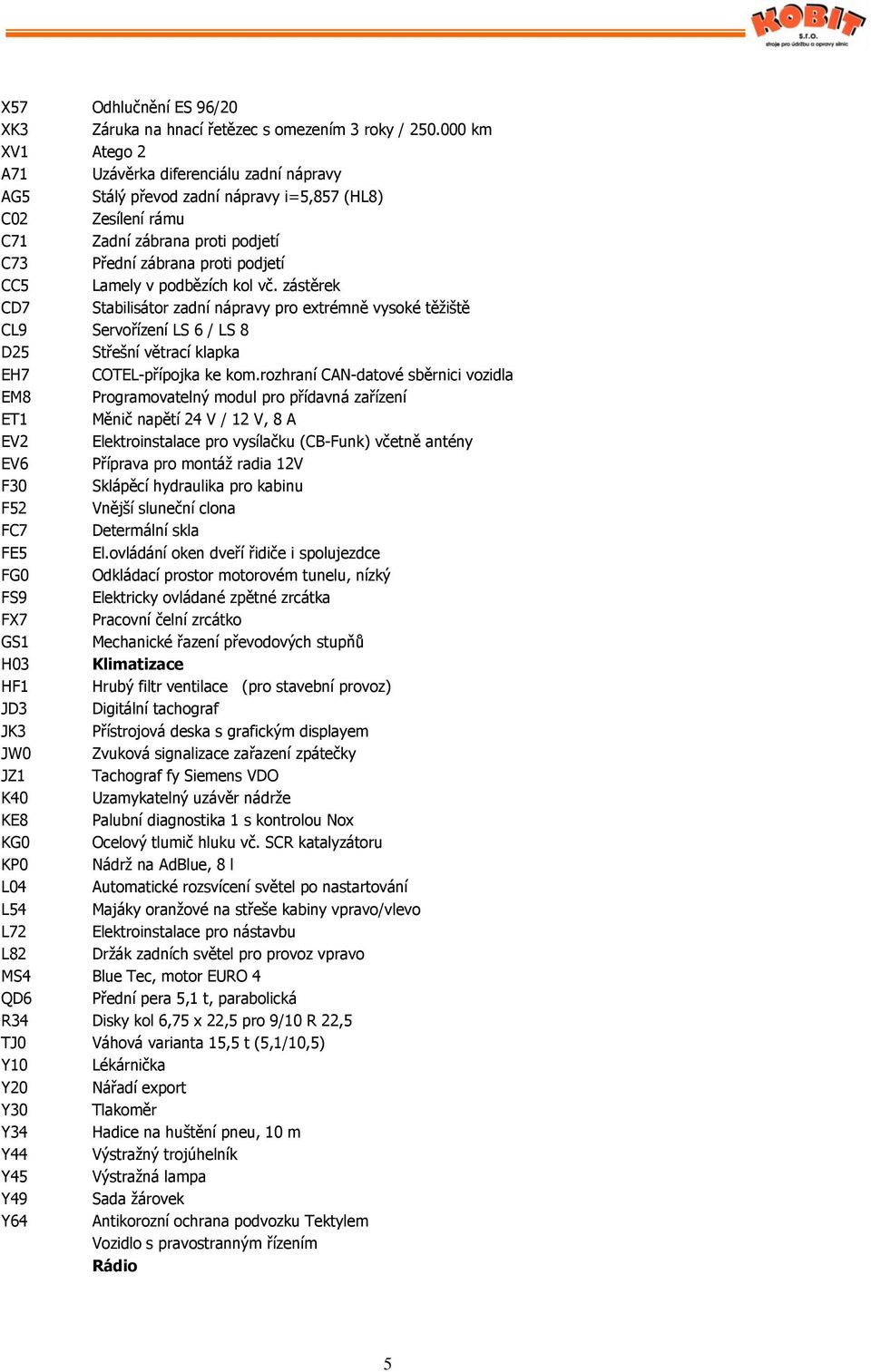

5 X57 Odhlučnění ES 96/20 XK3 Záruka na hnací řetězec s omezením 3 roky / km XV1 Atego 2 A71 Uzávěrka diferenciálu zadní nápravy AG5 Stálý převod zadní nápravy i=5,857 (HL8) C02 Zesílení rámu C71 Zadní zábrana proti podjetí C73 Přední zábrana proti podjetí CC5 Lamely v podbězích kol vč. zástěrek CD7 Stabilisátor zadní nápravy pro extrémně vysoké těžiště CL9 Servořízení LS 6 / LS 8 D25 Střešní větrací klapka EH7 COTEL-přípojka ke kom.rozhraní CAN-datové sběrnici vozidla EM8 Programovatelný modul pro přídavná zařízení ET1 Měnič napětí 24 V / 12 V, 8 A EV2 Elektroinstalace pro vysílačku (CB-Funk) včetně antény EV6 Příprava pro montáž radia 12V F30 Sklápěcí hydraulika pro kabinu F52 Vnější sluneční clona FC7 Determální skla FE5 El.ovládání oken dveří řidiče i spolujezdce FG0 Odkládací prostor motorovém tunelu, nízký FS9 Elektricky ovládané zpětné zrcátka FX7 Pracovní čelní zrcátko GS1 Mechanické řazení převodových stupňů H03 Klimatizace HF1 Hrubý filtr ventilace (pro stavební provoz) JD3 Digitální tachograf JK3 Přístrojová deska s grafickým displayem JW0 Zvuková signalizace zařazení zpátečky JZ1 Tachograf fy Siemens VDO K40 Uzamykatelný uzávěr nádrže KE8 Palubní diagnostika 1 s kontrolou Nox KG0 Ocelový tlumič hluku vč. SCR katalyzátoru KP0 Nádrž na AdBlue, 8 l L04 Automatické rozsvícení světel po nastartování L54 Majáky oranžové na střeše kabiny vpravo/vlevo L72 Elektroinstalace pro nástavbu L82 Držák zadních světel pro provoz vpravo MS4 Blue Tec, motor EURO 4 QD6 Přední pera 5,1 t, parabolická R34 Disky kol 6,75 x 22,5 pro 9/10 R 22,5 TJ0 Váhová varianta 15,5 t (5,1/10,5) Y10 Lékárnička Y20 Nářadí export Y30 Tlakoměr Y34 Hadice na huštění pneu, 10 m Y44 Výstražný trojúhelník Y45 Výstražná lampa Y49 Sada žárovek Y64 Antikorozní ochrana podvozku Tektylem Vozidlo s pravostranným řízením Rádio 5

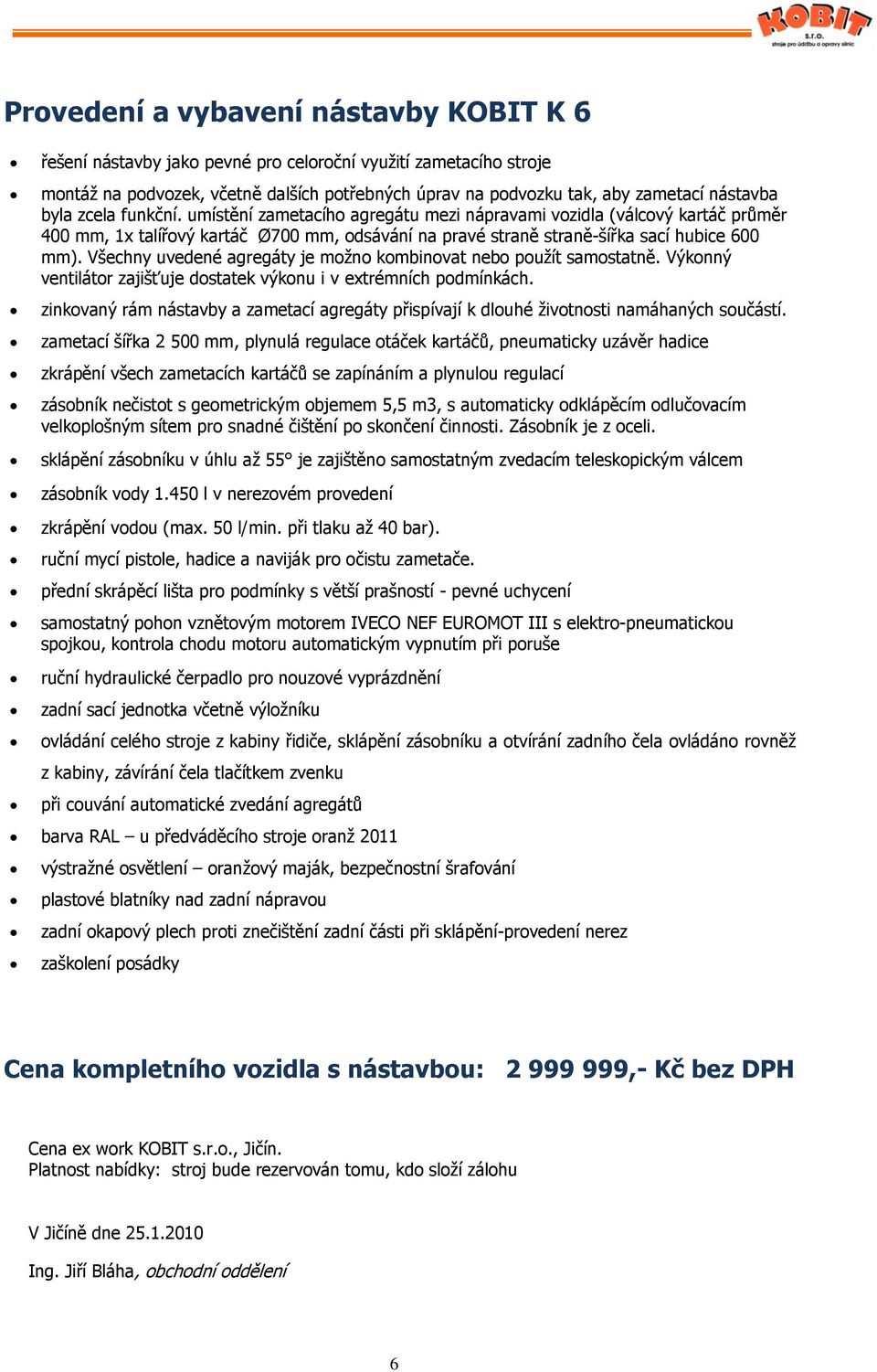

6 Provedení a vybavení nástavby KOBIT K 6 řešení nástavby jako pevné pro celoroční využití zametacího stroje montáž na podvozek, včetně dalších potřebných úprav na podvozku tak, aby zametací nástavba byla zcela funkční. umístění zametacího agregátu mezi nápravami vozidla (válcový kartáč průměr 400 mm, 1x talířový kartáč Ø700 mm, odsávání na pravé straně straně-šířka sací hubice 600 mm). Všechny uvedené agregáty je možno kombinovat nebo použít samostatně. Výkonný ventilátor zajišťuje dostatek výkonu i v extrémních podmínkách. zinkovaný rám nástavby a zametací agregáty přispívají k dlouhé životnosti namáhaných součástí. zametací šířka mm, plynulá regulace otáček kartáčů, pneumaticky uzávěr hadice zkrápění všech zametacích kartáčů se zapínáním a plynulou regulací zásobník nečistot s geometrickým objemem 5,5 m3, s automaticky odklápěcím odlučovacím velkoplošným sítem pro snadné čištění po skončení činnosti. Zásobník je z oceli. sklápění zásobníku v úhlu až 55 je zajištěno samostatným zvedacím teleskopickým válcem zásobník vody l v nerezovém provedení zkrápění vodou (max. 50 l/min. při tlaku až 40 bar). ruční mycí pistole, hadice a naviják pro očistu zametače. přední skrápěcí lišta pro podmínky s větší prašností - pevné uchycení samostatný pohon vznětovým motorem IVECO NEF EUROMOT III s elektro-pneumatickou spojkou, kontrola chodu motoru automatickým vypnutím při poruše ruční hydraulické čerpadlo pro nouzové vyprázdnění zadní sací jednotka včetně výložníku ovládání celého stroje z kabiny řidiče, sklápění zásobníku a otvírání zadního čela ovládáno rovněž z kabiny, závírání čela tlačítkem zvenku při couvání automatické zvedání agregátů barva RAL u předváděcího stroje oranž 2011 výstražné osvětlení oranžový maják, bezpečnostní šrafování plastové blatníky nad zadní nápravou zadní okapový plech proti znečištění zadní části při sklápění-provedení nerez zaškolení posádky Cena kompletního vozidla s nástavbou: ,- Kč bez DPH Cena ex work KOBIT s.r.o., Jičín. Platnost nabídky: stroj bude rezervován tomu, kdo složí zálohu V Jičíně dne Ing. Jiří Bláha, obchodní oddělení 6
