1 Stacionární litinové kotle řady MEDVĚD Stacionární litinové plynové kotle Projekční podklady 03/ / str. 1

2 Stacionární litinové kotle řady MEDVĚD / str. 2 Projekční podklady 03/05

3 Stacionární litinové kotle řady MEDVĚD Způsob rozlišování a označování kotlů MEDVĚD MEDVĚD XX XLX XX druh paliva: ZP zemní plyn P propan způsob využití: O kotel bez přípravy TV Z kotel s přípravou TV ve vestavěném zásobníku způsob zapalování plynu: K elektronické, komfortní provedení P věčným plamínkem označení výkonové řady: 20 jmenovitá hodnota 17 kw 30 jmenovitá hodnota 26 kw 40 jmenovitá hodnota 35 kw 50 jmenovitá hodnota 44,5 kw 60 jmenovitá hodnota 49,5 kw Příklad: MEDVĚD 30 KLO ZP stacionární litinový kotel o jmenovitém výkonu 26 kw, s elektronickým zapalováním, bez ohřevu teplé vody (s možností připojení vnějšího zásobníku), dva stupně výkonu Projekční podklady 03/ / str. 3

4 Stacionární litinové kotle řady MEDVĚD Technický popis kotlů Použitím litiny na zhotovení kotlového tělesa je dosaženo vysokého využití tepla, obsaženého ve spalinách. Litina má navíc schopnost v maximální míře odolávat nízkoteplotní korozi, vznikající kondenzací spalin na výhřevných plochách při nízkých teplotách. Kotle MEDVĚD 20 (30, 40, 50) KLO, PLO jsou konstruovány jako dvoustupňové, tzn. jsou schopny pracovat ve dvou stupních výkonu maximálním a sníženém. Volba mezi plným a sníženým výkonem se provádí pomocí přepínače na ovládacím panelu. Kotel MEDVĚD 60 KLO je jednostupňový. Kotel MEDVĚD KLZ slouží k ohřevu otopné vody (OV) a navíc k přípravě teplé vody (TV) v akumulačním zásobníku o objemu 95 litrů, jež je neoddělitelnou součástí kotle. Kotle MEDVĚD KLZ jsou vybaveny ekvitermním regulátorem a mikroprocesorem, který zabezpečuje následující vlastnosti provozu kotle: plynulou regulací probíhající na základě neustálého porovnávání skutečně dosahovaných hodnot s hodnotami požadovanými (nastavenými) uživatelem; tato regulace je proporcionální, tj. při větším rozdílu porovnávaných hodnot kotel pracuje s výkonem větším a naopak měkký start po zapálení plynu hoří kotel po určitou dobu na minimální výkon; tato funkce je vyřazena při přípravě TV a potřebný výkon je využíván téměř okamžitě doběh čerpadla po vypnutí kotle ještě další cca 1 minutu čerpadlo zabezpečuje oběh vody v otopné soustavě (jen v režimu topení) anticyklovací omezení v režimu topení po provozním vypnutí kotle není dovoleno opětovné zapálení dříve, než po 1 minutě a poklesu teploty OV o 5 C (neplatí u vypnutí kotle pokojovým regulátorem) protimrazová ochrana kotle kotel startuje vždy, je-li teplota OV nižší než 8 C protimrazová ochrana zásobníku je-li vypnutý ohřev TV zamezení startu kotle při jeho případném zamrznutí ochrana čerpadla snižuje možnost zablokování čerpadla při delší provozní přestávce - čerpadlo se krátce zapne, bylo-li souvisle v klidu 24 hodin ochrana proti přehřívání čerpadlo se zapíná vždy, je-li teplota OV vyšší než nastavená nebo je-li teplota OV vyšší než 85 C. Kotel vypne, je-li teplota OV vyšší než 90 C zobrazení teploty OV, TV a základních poruchových stavů na displeji ochrana proti kondenzaci na litinovém bloku možnost nastavení teploty pro spuštění čerpadla OV. Výbava kotlů Stacionární litinové kotle MEDVĚD se skládají z litinového kotlového tělesa, včetně izolace a potrubních úseků vodních přípojek lože kotlového tělesa hořákové desky, včetně plynové cesty a startovacího zařízení sběrače spalin s přerušovačem tahu oplášťování s ovládacím panelem a svorkovnicí kotle Umísťování kotlů Kotle jsou určeny pro práci v prostředí normálním AA5/ AB5 podle ČSN a ČSN (tj. rozsah teplot +5 až +40 C, vlhkost v závislosti na teplotě až do max. 85 %). Kotle nesmí být instalovány v prostředí, kde může dojít k ucpání hořákových trubic nečistotami nebo biologickými činiteli (drobní živočichové). Kotle MEDVĚD KLO, PLO, KLZ mají elektrické krytí IP 40. Nesmí být instalovány v prostorách s vanou, v koupelnách, umývacích prostorách a sprchách v zónách 0, 1 a 2 podle ČSN Nesmí však být instalovány ani v zóně 3 v případech, kdy se zde může vyskytnout proud vody určený pro čištění (např. v komunálních lázních, vany a sprchy používané ve školách, továrnách, sportovních klubech, objektech sloužících veřejnosti apod.). Při montáži musí být respektovány požadavky uvedené normy a norem souvisejících. Kotle jsou vybaveny systémem kontroly komínového tahu (SKKT), který při náhlém nahromadění spalin uvnitř kotle (při ucpání kouřovodu) zajistí jeho odstavení z provozu. Součástí kotlů je také termostat čerpadla OV. Doporučená hodnota jeho nastavení je 55 C. Čerpadlo OV se spouští teprve tehdy, dosáhne-li teplota otopné vody hodnoty nastavené na termostatu čerpadla. Tím je zkrácena doba zahřívání vody v kotlovém tělese po delší přestávce v činnosti kotle. Kotle MEDVĚD KLZ s vestavěným 90litrovým zásobníkem jsou navíc vybaveny řídícím mikroprocesorem, zajišťujícím kromě samotného řízení kotle také ekvitermní regulaci, plynulou modulaci, autodiagnostiku, protimrazovou ochranu kotle i zásobníku, doběh čerpadel a měkký start kotle. Do ovládacího panelu kotle jsou vestavěny spínací hodiny, na kterých si uživatel může nastavit čas změny denního režimu na noční útlumový provoz. Součástí kotle je také čerpadlo a expanzní nádoba pro okruh otopné vody a čerpadlo pro nabíjení zásobníku TV. Pro umísťování kotlů a pro jejich provoz není dovoleno, aby se ve smyslu ČSN přibližovaly k jeho obrysu předměty (klasifikované podle ČSN ) na méně jak: 100 mm z materiálů nesnadno hořlavých, těžce hořlavých nebo středně hořlavých 200 mm z lehce hořlavých hmot (např. dřevovláknité desky, polyuretan, polystyrén, polyethylen, lehčený PVC, syntetická vlákna, celulózové hmoty, asfaltová lepenka, pryž a další podobné). Jsou-li na přemísťování kotlů zvláštní požadavky (např. zabránit poškození krytů, zmenšit průnosný profil apod.), je možno kotle ze smontovaného stavu, ve kterém jsou dodávány, částečně demontovat. Kotle se usazují na stavební podklad, tj. podlahu (příp. podstavu). Podlaha musí mít alespoň běžnou únosnost a nesmí být kluzká. Čištění okolí se může provádět jen su / str. 4 Projekční podklady 03/05

5 Stacionární litinové kotle řady MEDVĚD chým způsobem (např. vysáváním). Kotle musí být umístěny na nehořlavé podložce. Pokud by byla podlaha z hořlavého materiálu, je nutno kotle vybavit nehořlavou, tepelně izolující podložkou, přesahující půdorysný rozměr kotle alespoň o 100 mm. Kolem samotného kotle je třeba ponechat takový volný prostor, aby manipulace s kotlem i s návaznými zařízeními byla bezpečná, jak při montáži, tak během provozu. Připojení na otopnou soustavu Stacionární litinové kotle MEDVĚD KLO, PLO, KLZ jsou určeny pro provoz v systémech ústředního vytápění s nuceným oběhem. Kotle MEDVĚD 20 (30) KLO, PLO v základním provedení lze provozovat i v samotížných systémech. V praxi převládá užití kotlů v otopných soustavách s nuceným oběhem, tj. ve kterých je vřazeno čerpadlo. Užití čerpadla se předpokládá také vždy, spolupracuje-li kotel s vnějším zásobníkem TV. U typů MEDVĚD KLZ je součástí kotle oběhové čerpadlo i čerpadlo pro ohřev TV. Připojovací koncovky jsou na zadní straně kotle. Pro otopný okruh jsou dvě - na výstupu OV z kotle a na přívodu vratné OV. Kotle by měly být připojeny na otopnou soustavu tak, aby je bylo možno snadno oddělit. Připojení kotlů na vytápěcí systém musí být provedeno takovým způsobem, aby připojovací koncovky kotlů nebyly zatěžovány silami od trubkového systému otopné soustavy. To předpokládá přesné dodržení rozměrů zakončení všech připojovaných trubek, a to jak výškově, tak od zdi i vzájemně. Při rekonstrukcích, při nepříznivých stavebních dispozicích apod. je možno připojit kotel k systému otopné soustavy, soustavy TV i přívodu plynu flexibilními elementy (hadicemi), ale vždy jen k tomu určenými. Pro napouštění a vypouštění jsou kotle vybaveny napouštěcím (vypouštěcím) ventilem. Kotle MEDVĚD KLO, PLO v sobě nemají zabudovanou expanzní nádobu ani pojistný ventil, proto je lze připojit pouze na otopnou soustavu, která je provedena v souladu s ČSN a jištěna podle ČSN Kotle MEDVĚD KLZ v sobě mají pro systém OV zabudovanou expanzní nádobu o objemu 10 litrů a pojistný ventil s otevíracím přetlakem 3 bary. Kotle MEDVĚD mohou pracovat i v soustavách s otevřenou expanzní nádobou. V takovém případě však musí být tlak OV měřený v místě připojení kotle stejný (hydrostatická výška cca 10 m). Je-li tlak OV v kotli menší než 100 kpa, může se projevit zhoršený teplosměnný účinek kotle. Tyto odchylky v činnosti kotle nelze řešit v rámci záruky kotle Nároky na kvalitu oběhové vody Užití nemrznoucích směsí Kotle nejsou určeny k práci s nemrznoucí směsí (ani kdyby se k její přípravě užila voda s předepsanou (upravenou) kvalitou - pozor - chemická reakce mezi činidly v upravené vodě a složkou zajišťující odolnost proti mrazu je dokonce nežádoucí!) Všechny užívané nemrznoucí směsi (s výjimkou čistě lihu s vodou) mají nežádoucí dopady v následujících oblastech: a) snižují součinitele prostupu tepla (zvyšují tloušťku laminárních filmů) na stěnách tepelných agregátů, a to až o 15 % b) objemová roztažnost směsi vlivem tepla je větší, nežli pouhé vody (celkově činí až 10 % - voda pouze 3 až 4 %) Připojení plynu Stacionární litinové kotle MEDVĚD KLO, PLO, KLZ - ZP jsou určeny k provozu na zemní plyn o jmenovitém přetlaku v rozvodné síti 1,8 kpa. Vnitřní rozvodná síť plynu i plynoměr musí být dostatečně dimenzovány s ohledem i na jiné plynové spotřebiče uživatele. Ke kotli je třeba vést větev Stacionární litinové teplovodní kotle MEDVĚD jsou konstruovány pro provoz s otopnou vodou do přetlaku 400 kpa (4 bary), která odpovídá ČSN Voda pro první naplnění i voda doplňovací musí být čirá a bezbarvá, bez suspendovaných látek, oleje a chemicky agresivních příměsí, nesmí být v žádném případě kyselá (tj. hodnotu ph musí mít vyšší než 7) a má mít minimální uhličitanovou tvrdost. Ke změkčování vody při prvním naplnění lze použít fosforečnanu sodného nebo jednorázového přídavku chelatačního činidla. Při naplnění vodou je třeba zabezpečit dokonalé odvzdušnění kotle a otopné soustavy. Podle složení vody a s ohledem na předpokládané množství vznikajícího kalu se doporučuje odkalení kotle asi za týden po uvedení do provozu. Před kotel (tj. na potrubí s vratnou OV) se doporučuje montáž zachycovače kalů. Zachycovač kalů má být proveden tak, aby umožňoval vyprazdňování v pravidelných časových intervalech, aniž by bylo nutno vypouštět velké množství vody. V systémech s nuceným oběhem se před kotel (tj. na potrubí s vratnou OV) doporučuje osadit filtr mechanických nečistot. Na funkční závady způsobené mechanickými nečistotami se nevztahuje celková záruka (viz ZÁRUČNÍ LIST). Záruka se též nevztahuje na poškození komponentů vlivem nedodržení kvality oběhové vody podle požadavků ČSN c) směsi stárnou a jejich schopnost odolávat mrazu zvolna klesá. V neposlední řadě vyvstávají obtíže při práci s velkými objemy chemikálií, pro většinu užívaných druhů platí zákazy jejich přímého vypouštění do běžné kanalizace, v otopném systému bývají ovlivňovány až dosud neškodné usazeniny atd. Je proto nezbytně nutno zodpovědně uvážit jejich užití. Je vždy lepší užít nemrznoucí směs, než dopustit zamrznutí a havárii systému - avšak za všechny nedostatky provozu, plynoucí z takovéhoto užití, nelze činit odpovědným výrobce!!! o min. Js odpovídající rozměru připojení plynu na kotli (podle velikosti kotle), lépe však se světlostí o stupeň vyšší. Stacionární litinové kotle MEDVĚD KLO, PLO, KLZ - P jsou určeny pro spalování propanu. K jejich provozu se předpokládá současně instalace zásobníku propanu i jeho Projekční podklady 03/ / str. 5

6 Stacionární litinové kotle řady MEDVĚD naplňování oprávněnou organizací. Dostatečné dimenzování přívodu propanu ze zásobníku ke kotli, případně i dalším jiným spotřebičům, je součástí projektu a dodávky zásobníku. V přívodu by měl být redukčním tlakovým ventilem zajištěn jmenovitý tlak 3,0 kpa (30 mbar). Kotle by měly být připojeny tak, aby případné odpojení bylo snadné. Připojení musí být provedeno takovým způsobem, aby připojovací koncovka kotle nebyla přívodem plynu zatěžována. Proto musí být přívodní plynové potrubí pevně uchyceno objímkou (např. ke zdi) co nejblíže ke kotli Přívod spalovacího vzduchu Stacionární litinové kotle MEDVĚD si spalovací vzduch odebírají z prostoru, ve kterém jsou umístěny. Spalovací vzduch, který je ke kotlům přiváděn, nesmí obsahovat prach nebo agresivní či hořlavé látky (výpary ředidel, barev, lepidel apod.). Minimální velikost takového prostoru je, aby na každý 1 kw výkonu kotle připadlo 0,8 m 3 volného prostoru, navíc musí být přímým způsobem větratelný. Jestliže takto větratelný není, pak je třeba na každý 1 kw výkonu 2 m 3 volného prostoru. Plynové spotřebiče, připojené na odtah spalin, nesmějí být umístěny v místech, v nichž se vytváří podtlak vlivem větracích ventilátorů. Odtah spalin Kotle jsou určeny pro odtah spalin do komína (přes komínový průduch) s minimálním ustáleným tahem 2 Pa. Napojení kotlů na komínový průduch se provádí kouřovodem s průměrem odpovídajícím rozměru kouřového hrdla kotle (podle velikosti kotle). Do kouřovodu není přípustné vkládat tělesa, omezující průchod spalin (např. různé druhy výměníků pro využití jejich zbytkového tepla). Kouřovod není součástí výbavy kotle. Průřez kouřovodu se nesmí směrem ke komínu zužovat. Provedení kouřovodu musí být v souladu s ČSN , ČSN , ČSN Připojení kotle k elektrické síti Elektrické připojení kotle na síťové napětí je provedeno třívodičovým pohyblivým přívodem s vidlicí. K napájení kotle je třeba řádně provedená zásuvka (podle ČSN ). Musí mít vždy ochranný kontakt (kolík) spolehlivě spojený s vodičem PE nebo PEN. Kotel musí být vždy instalován tak, aby zásuvka s vidlicí byly vždy přístupné. Pro odtah spalin od kotlů MEDVĚD 20 (30, 40, 50) KLO, PLO, KLZ lze použít také doplňující zařízení Nástavba PROTHERM PT 20 (30, 40, 50) POLO - TURBO, které zabezpečuje odtah spalin nuceným způsobem. Umožňuje provozovat litinové kotle v případech, kdy se nedá využít řádný odtah spalin do komína. Nástavba je určena k přímému připojení na spalinové hrdlo kotle. Výstup spalin z nástavby je upraven pro připojení odtahového jednoplášťového potrubí 80 mm. Během provozu plně nahrazuje funkci komínu při použití odtahového potrubí do délky 10 ekvivalentních metrů (1 ekvivalentní metr = 1 metr rovného úseku nebo 1 koleno 90 ). Není dovoleno používat nejrůznějších rozdvojek, prodlužovaček apod. Kotel je jištěn proti přetížení a zkratu trubičkovou pojistkou (T 2A/250V). Připojení regulátoru Pro ovládání kotle pokojovým regulátorem lze použít pouze takový regulátor, který má beznapěťový výstup, tzn. že nepřivádí do kotle žádné cizí napětí. Pro připojení regulátoru je v kotli připravena svorkovnice, umístěná pod ovládacím panelem. Pokojový regulátor s bezpotenciálním výstupem se připojuje silovým vedením na svorkovnici kotle. Užije-li se regulátor, vyžadující pro svou činnost napájení 230 V (bimetalový s ohřívacím odporem), připojuje se ke svorkovnici třížilovým kabelem. Kotle MEDVĚD KLZ v sobě mají zabudován řídící mikroprocesor, zajišťující kromě mnoha dalších funkcí také ekvitermní regulaci. Venkovní čidlo neustále sleduje změny počasí a regulátor tak podle předem nastavených topných křivek přizpůsobuje teplotu otopné vody. Celý systém lze doplnit pokojovým programovatelným termostatem nebo termostatickými radiátorovými ventily. Součástí řídící jednotky jsou také spínací hodiny, na kterých si uživatel může nastavit čas změny denního režimu na noční útlumový provoz. Doporučené typy regulátorů pro kotle MEDVĚD: PROTHERM INSTAT 2-1 týdenní program, možnost 4 teplotních změn ve 4 časových úsecích, optická indikace vybitých baterií INSTAT 6 - jeden týdenní program, plus extra denní program, možnost 6 teplotních změn až ve 24 časových úsecích, prázdninový provoz, zobrazení aktuální teploty a aktuálního času, optická indikace vybitých baterií, měření provozních hodin PROTHERM SIEMENS RDE jeden týdenní pevně nastavený program, se 4 časovými intervaly dne a 2 teplotami s možností vlastního týdenního programu / str. 6 Projekční podklady 03/05

7 Stacionární litinové kotle řady MEDVĚD Připojení čerpadla U kotlů MEDVĚD KLO, PLO se čerpadlo připojuje na svorkovnici kotle, umístěnou pod ovládacím panelem. Maximální příkon čerpadla může být do 100 W. V případě, že se jedná o zátěž vyšší než dovoluje síťová pojistka v kotli, je třeba užít dodatečný spínací prvek (stykač). Příprava TV Kotle MEDVĚD KLZ slouží kromě topení i k ohřevu teplé užitkové vody v akumulačním ohřívači o objemu 90 litrů, který je neoddělitelnou součástí kotle. Zásobník TV je ohříván samostatným topným okruhem. Oběh OV topným systémem nebo zásobníkem je ovládán dvěma čerpadly, zabudovanými v kotli. Ohřev TV má vždy přednost před topením. Kotle MEDVĚD KLZ mají zabudováno čerpadlo OV i čerpadlo pro ohřev TV. Kotle MEDVĚD KLO, PLO jsou připraveny ke spolupráci s vnějším zásobníkem TV. Předpokládá se použití vnějších zásobníkových ohřívačů s objemem 80 až 200 litrů, vybavených tříkontaktním termostatem Připojení součástí pro spolupráci s vnějším zásobníkem TV Mechanické propojení musí vypadat takto: Výstup OV z kotle se propojí se vstupem do motorického trojcestného ventilu. Není-li motor ventilu v činnosti (je-li bez napětí), musí být výstup z něho do zásobníku otevřen a do topení uzavřen. Užije-li se motorického trojcestného ventilu, který nebyl dodán výrobcem kotle, musí být orientace jeho vývodů i následnost otevírání (uzavírání) jeho výstupů takové, jak je zde popsáno. Nebude-li mít užitý motorický trojcestný ventil spínací kontakt, pak může nahřívání zásobníku probíhat pouze sníženým výkonem (bude-li přepínač výkonu přepnut na snížený výkon) a bude se tak nevhodně prodlužovat. Maximální příkon trojcestného ventilu může být do 10 W. Kontakt trojcestného ventilu a kontakt termostatu zásobníku se připojují na svorkovnici kotle. U kombinovaných zásobníků (majících také elektrický ohřev vody) je bezpodmínečně nutno vyloučit přivedení cizího napětí do kotle - tj. kontakt termostatu oddělit od vnitřní elektroinstalace zásobníku. Údržba kotle Odborná údržba Výrobce doporučuje pravidelnou odbornou údržbu kotle, nejlépe jednou za rok před začátkem topné sezóny. Uživatel si tak zajistí bezproblémový průběh topné sezóny. Tato prohlídka není součástí záruky. Údržba kotle prováděná uživatelem: a) podle potřeby plášť kotle omýt teplou vodou s malým množstvím běžného saponátového prostředku b) jednou týdně zkontrolovat tlak vody v topném systému, v případě potřeby vodu doplnit c) vizuální kontrola stavu těsnosti potrubí pro odvod spalin d) v případě úniku plynu kotel odstavit z provozu, zavřít plynový ventil a povolat servisní organizaci Zajištění bezpečnosti zařízení a osob Kotle MEDVĚD mohou být uvedeny do provozu pouze k tomu oprávněnou organizací podle vyhlášky ČÚBP a ČBÚ 21/1979 Sb. (ve znění vyhlášky č. 554/1990 Sb.), s oprávněním k práci na odběrních plynových zařízeních s výkonem do 50 kw. Pracovníci takovéto organizace musí být zároveň vyškoleni výrobcem kotlů PROTHERM - toto je rovněž podmínkou uznání jakékoliv reklamace. K instalaci kotlů, k jejich uvedení do provozu a dále také pro záruční i pozáruční servis slouží síť smluvních servisů výrobce, splňujících výše uvedené požadavky. Pro provoz kotlů a zacházení s nimi podle zamýšleného účelu v reálných podmínkách využití je třeba dodržet i požadavky další - nejpodstatnější z nich se nacházejí v těchto předpisových dokumentech: v oblasti projektování: ČSN , ČSN a ČSN z hlediska požární bezpečnosti: ČSN při instalaci a montáži: ČSN EN 1775:1999 nebo ČSN , ČSN , vyhlášce č. 48/1982 Sb. (ve znění pozdějších předpisů) a závazných předpisech o chraně zdraví při práci za provozu a při obsluze: ČSN Kromě požadavků již zmíněných dokumentů je třeba při využívání kotlů postupovat podle Návodu k obsluze a průvodní dokumentace kotlů od výrobce. Kotle jako výrobky jsou prověřovány ve vztahu k těmto dokumentům: ČSN EN 297, ČSN EN 625, ČSN EN 437, ČSN EN , ČSN EN :1997, Obchodnímu zákoníku č. 513/1991 Sb., zákonu č. 634/1992 Sb. a vyhlášce MZ ČSR č. 13/1977 Sb. Kotel (i jeho příp. doplňující vybavení) se shoduje s typem, který Strojírenský zkušební ústav v Brně, zkušebna tepelných a ekologických zařízení jakožto organizace zkušebnictví (notifikovaná osoba č. 1015) prověřila a shledala svým rozhodnutím, že se shoduje ve smyslu zákona č. 22/1997 Sb. s požadavky zákonných technických předpisů, zejména nařízení vlády č. 22/2003 Sb., č. 25/2003 Sb., č. 18/2003 Sb., č. 17/2003 Sb. a požadavky výše uvedených technických norem na spotřebiče plynných paliv v ČR. Shodné vlastnosti kotlů jsou zajišťovány a prověřovány ve výrobě systémem řízení jakosti, který podle certifikátu BVQI č ze dne splňuje normu jakosti BS EN ISO 9001:2000. Projekční podklady 03/ / str. 7

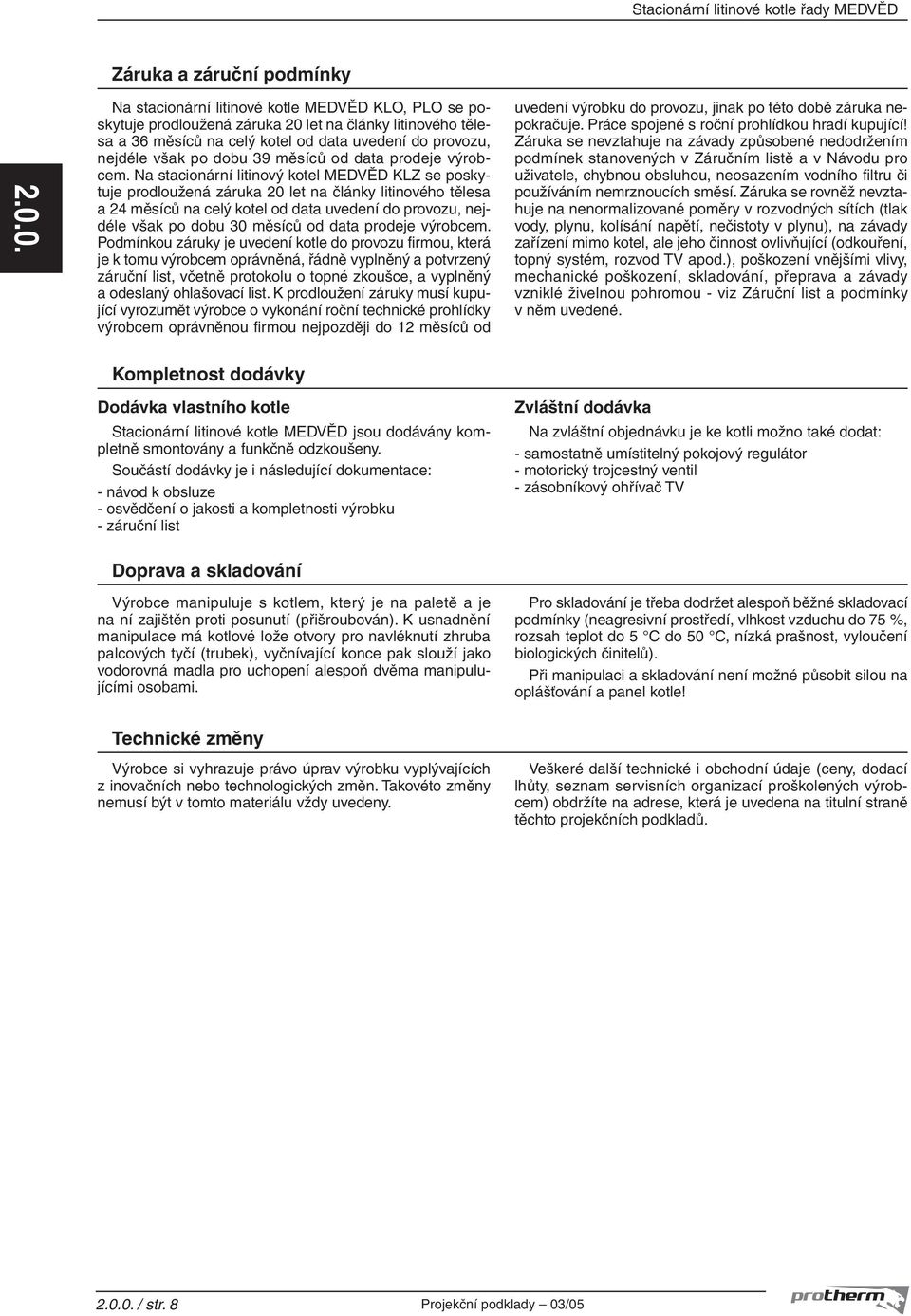

8 Stacionární litinové kotle řady MEDVĚD Záruka a záruční podmínky Na stacionární litinové kotle MEDVĚD KLO, PLO se poskytuje prodloužená záruka 20 let na články litinového tělesa a 36 měsíců na celý kotel od data uvedení do provozu, nejdéle však po dobu 39 měsíců od data prodeje výrobcem. Na stacionární litinový kotel MEDVĚD KLZ se poskytuje prodloužená záruka 20 let na články litinového tělesa a 24 měsíců na celý kotel od data uvedení do provozu, nejdéle však po dobu 30 měsíců od data prodeje výrobcem. Podmínkou záruky je uvedení kotle do provozu firmou, která je k tomu výrobcem oprávněná, řádně vyplněný a potvrzený záruční list, včetně protokolu o topné zkoušce, a vyplněný a odeslaný ohlašovací list. K prodloužení záruky musí kupující vyrozumět výrobce o vykonání roční technické prohlídky výrobcem oprávněnou firmou nejpozději do 12 měsíců od uvedení výrobku do provozu, jinak po této době záruka nepokračuje. Práce spojené s roční prohlídkou hradí kupující! Záruka se nevztahuje na závady způsobené nedodržením podmínek stanovených v Záručním listě a v Návodu pro uživatele, chybnou obsluhou, neosazením vodního filtru či používáním nemrznoucích směsí. Záruka se rovněž nevztahuje na nenormalizované poměry v rozvodných sítích (tlak vody, plynu, kolísání napětí, nečistoty v plynu), na závady zařízení mimo kotel, ale jeho činnost ovlivňující (odkouření, topný systém, rozvod TV apod.), poškození vnějšími vlivy, mechanické poškození, skladování, přeprava a závady vzniklé živelnou pohromou - viz Záruční list a podmínky v něm uvedené. Kompletnost dodávky Dodávka vlastního kotle Stacionární litinové kotle MEDVĚD jsou dodávány kompletně smontovány a funkčně odzkoušeny. Součástí dodávky je i následující dokumentace: - návod k obsluze - osvědčení o jakosti a kompletnosti výrobku - záruční list Zvláštní dodávka Na zvláštní objednávku je ke kotli možno také dodat: - samostatně umístitelný pokojový regulátor - motorický trojcestný ventil - zásobníkový ohřívač TV Doprava a skladování Výrobce manipuluje s kotlem, který je na paletě a je na ní zajištěn proti posunutí (přišroubován). K usnadnění manipulace má kotlové lože otvory pro navléknutí zhruba palcových tyčí (trubek), vyčnívající konce pak slouží jako vodorovná madla pro uchopení alespoň dvěma manipulujícími osobami. Pro skladování je třeba dodržet alespoň běžné skladovací podmínky (neagresivní prostředí, vlhkost vzduchu do 75 %, rozsah teplot do 5 C do 50 C, nízká prašnost, vyloučení biologických činitelů). Při manipulaci a skladování není možné působit silou na oplášťování a panel kotle! Technické změny Výrobce si vyhrazuje právo úprav výrobku vyplývajících z inovačních nebo technologických změn. Takovéto změny nemusí být v tomto materiálu vždy uvedeny. Veškeré další technické i obchodní údaje (ceny, dodací lhůty, seznam servisních organizací proškolených výrobcem) obdržíte na adrese, která je uvedena na titulní straně těchto projekčních podkladů / str. 8 Projekční podklady 03/05

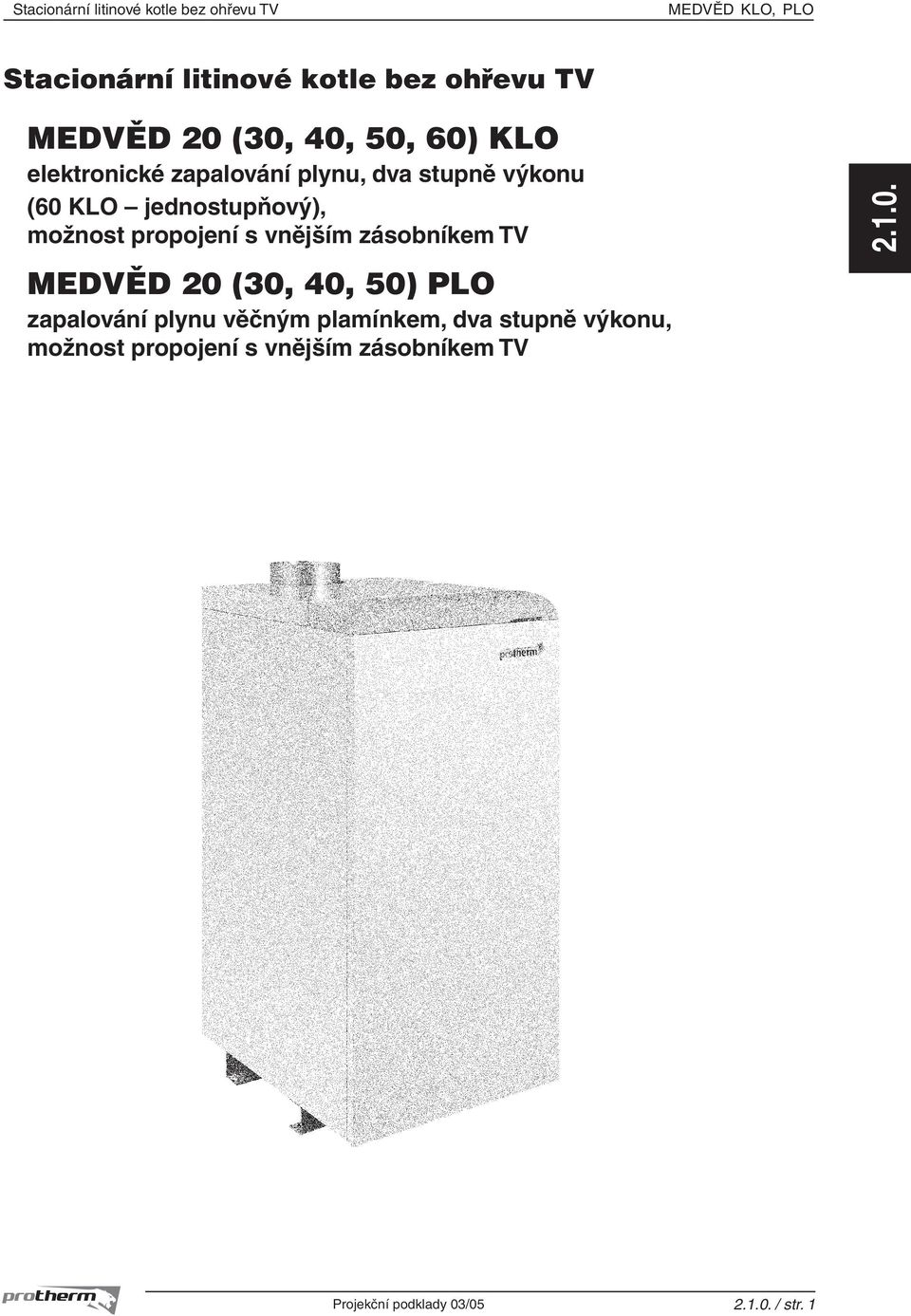

9 Stacionární litinové kotle bez ohřevu TV MEDVĚD KLO, PLO Stacionární litinové kotle bez ohřevu TV MEDVĚD 20 (30, 40, 50, 60) KLO elektronické zapalování plynu, dva stupně výkonu (60 KLO jednostupňový), možnost propojení s vnějším zásobníkem TV MEDVĚD 20 (30, 40, 50) PLO zapalování plynu věčným plamínkem, dva stupně výkonu, možnost propojení s vnějším zásobníkem TV Projekční podklady 03/ / str. 1

10 MEDVĚD KLO, PLO Stacionární litinové kotle bez ohřevu TV Pracovní schéma kotle MEDVĚD KLO 1 - ovládací panel 2 - víko čistícího otvoru 3 - komínová příruba 4 - sběrač spalin s přerušovačem tahu 5 - SKKT (Systém Kontroly Komínového Tahu) 6 - výstup topné vody 7 - přívod plynu 8 - články litinového tělesa 9 - vstup topné vody 10 - spalovací komora 11 - přívod sekundárního vzduchu 12 - atmosférický hořák 13 - přívod primárního vzduchu 14 - trysky hořáku 15 - kombinovaná plynová armatura 16 - zapalovací automatika 17 - plášť kotle 18 - jímka pro čidla teploměru, havarijního a provozního termostatu / str. 2 Projekční podklady 03/05

11 Stacionární litinové kotle bez ohřevu TV MEDVĚD KLO, PLO Pracovní schéma kotle MEDVĚD PLO 1 - ovládací panel 2 - víko čistícího otvoru 3 - spalinové hrdlo 4 - sběrač spalin s přerušovačem tahu 5 - SKKT (Systém Kontroly Komínového Tahu) 6 - výstup topné vody 7 - přívod plynu 8 - články litinového tělesa 9 - vstup topné vody 10 - spalovací komora 11 - přívod sekundárního vzduchu 12 - atmosférický hořák 13 - věčný plamínek 14 - přívod primárního vzduchu 15 - trysky hořáku 16 - hlavní ventil plynové armatury 17 - ovládání plynové armatury 18 - piezo zapalovač 19 - plášť kotle 20-3jímka pro čidla teploměru, havarijního a provozního termostatu Projekční podklady 03/ / str. 3

12 MEDVĚD KLO, PLO Stacionární litinové kotle bez ohřevu TV / str. 4 Projekční podklady 03/05

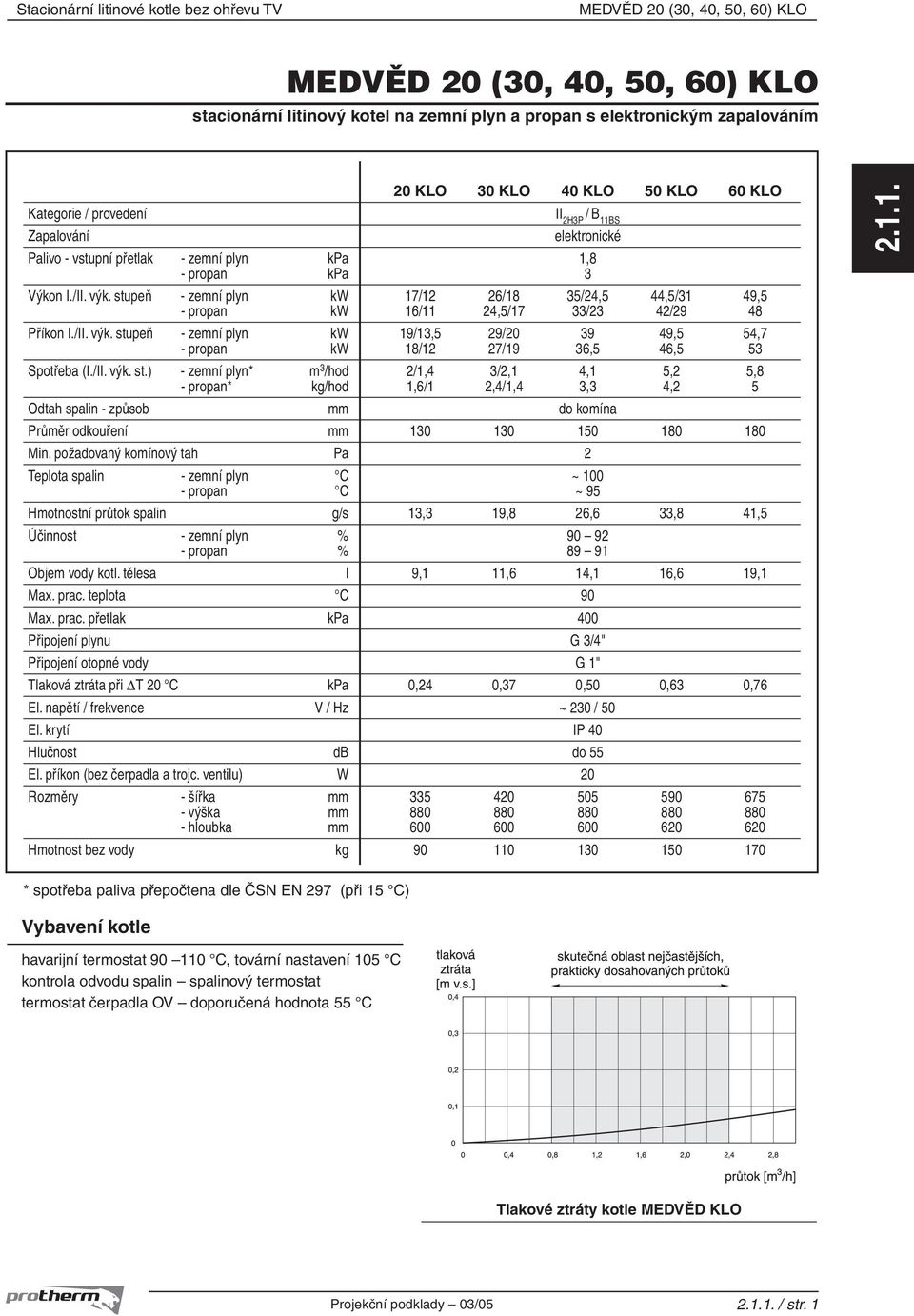

13 Stacionární litinové kotle bez ohřevu TV MEDVĚD 20 (30, 40, 50, 60) KLO MEDVĚD 20 (30, 40, 50, 60) KLO stacionární litinový kotel na zemní plyn a propan s elektronickým zapalováním 20 KLO 30 KLO 40 KLO 50 KLO 60 KLO Kategorie / provedení II 2H3P / B 11BS Zapalování elektronické Palivo - vstupní přetlak - zemní plyn kpa 1,8 - propan kpa 3 Výkon I./II. výk. stupeň - zemní plyn kw 17/12 26/18 35/24,5 44,5/31 49,5 - propan kw 16/11 24,5/17 33/23 42/29 48 Příkon I./II. výk. stupeň - zemní plyn kw 19/13,5 29/ ,5 54,7 - propan kw 18/12 27/19 36,5 46,5 53 Spotřeba (I./II. výk. st.) - zemní plyn* m 3 /hod 2/1,4 3/2,1 4,1 5,2 5,8 - propan* kg/hod 1,6/1 2,4/1,4 3,3 4,2 5 Odtah spalin - způsob mm do komína Průměr odkouření mm Min. požadovaný komínový tah Pa 2 Teplota spalin - zemní plyn C ~ propan C ~ 95 Hmotnostní průtok spalin g/s 13,3 19,8 26,6 33,8 41,5 Účinnost - zemní plyn % propan % Objem vody kotl. tělesa l 9,1 11,6 14,1 16,6 19,1 Max. prac. teplota C 90 Max. prac. přetlak kpa 400 Připojení plynu G 3/4" Připojení otopné vody G 1" Tlaková ztráta při T 20 C kpa 0,24 0,37 0,50 0,63 0,76 El. napětí / frekvence V / Hz ~ 230 / 50 El. krytí IP 40 Hlučnost db do 55 El. příkon (bez čerpadla a trojc. ventilu) W 20 Rozměry - šířka mm výška mm hloubka mm Hmotnost bez vody kg * spotřeba paliva přepočtena dle ČSN EN 297 (při 15 C) Vybavení kotle havarijní termostat C, tovární nastavení 105 C kontrola odvodu spalin spalinový termostat termostat čerpadla OV doporučená hodnota 55 C Tlakové ztráty kotle MEDVĚD KLO Projekční podklady 03/ / str. 1

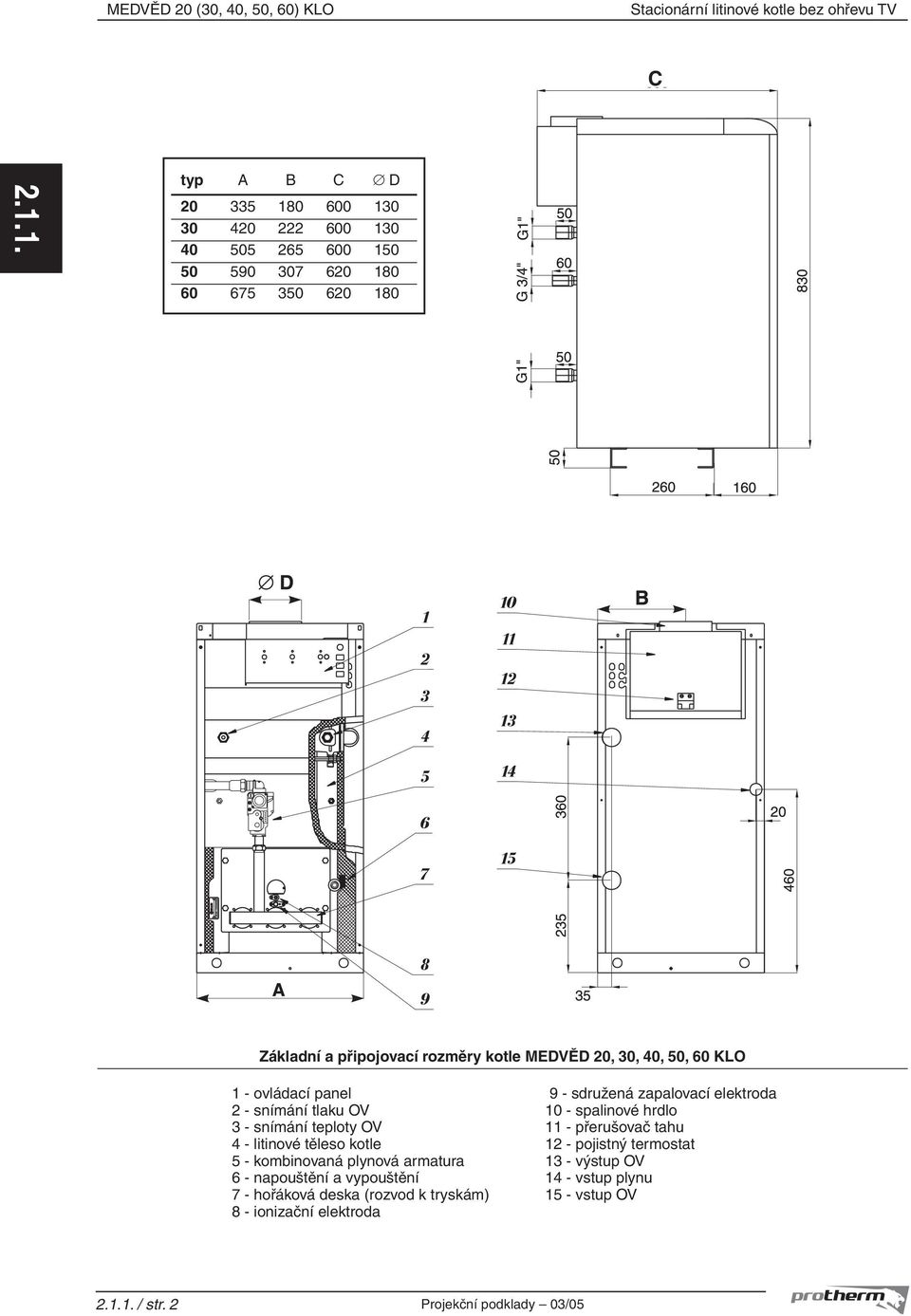

14 MEDVĚD 20 (30, 40, 50, 60) KLO Stacionární litinové kotle bez ohřevu TV C typ A B C D Základní a připojovací rozměry kotle MEDVĚD 20, 30, 40, 50, 60 KLO 1 - ovládací panel 2 - snímání tlaku OV 3 - snímání teploty OV 4 - litinové těleso kotle 5 - kombinovaná plynová armatura 6 - napouštění a vypouštění 7 - hořáková deska (rozvod k tryskám) 8 - ionizační elektroda 9 - sdružená zapalovací elektroda 10 - spalinové hrdlo 11 - přerušovač tahu 12 - pojistný termostat 13 - výstup OV 14 - vstup plynu 15 - vstup OV / str. 2 Projekční podklady 03/05

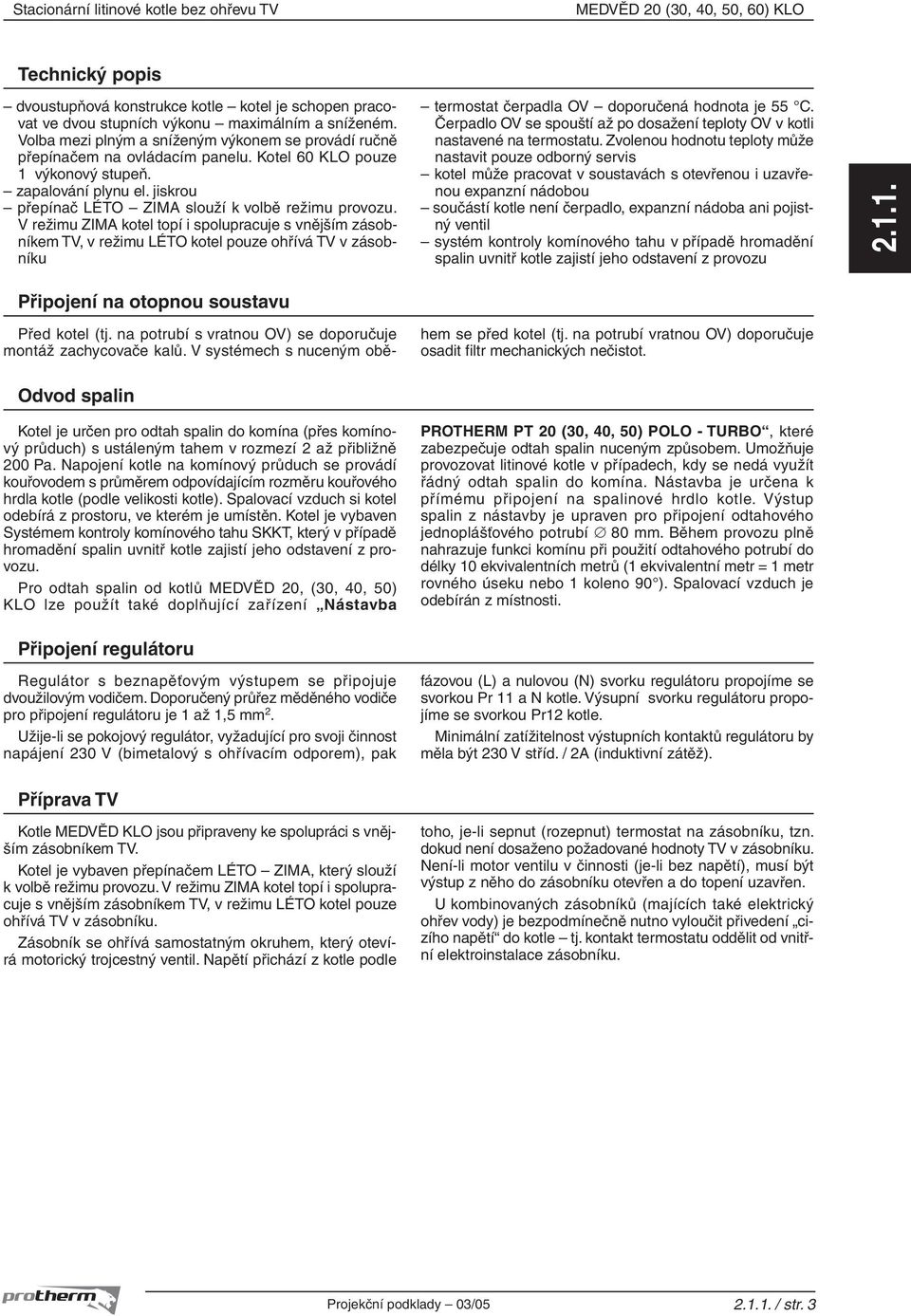

15 Stacionární litinové kotle bez ohřevu TV MEDVĚD 20 (30, 40, 50, 60) KLO Technický popis dvoustupňová konstrukce kotle kotel je schopen pracovat ve dvou stupních výkonu maximálním a sníženém. Volba mezi plným a sníženým výkonem se provádí ručně přepínačem na ovládacím panelu. Kotel 60 KLO pouze 1 výkonový stupeň. zapalování plynu el. jiskrou přepínač LÉTO ZIMA slouží k volbě režimu provozu. V režimu ZIMA kotel topí i spolupracuje s vnějším zásobníkem TV, v režimu LÉTO kotel pouze ohřívá TV v zásobníku termostat čerpadla OV doporučená hodnota je 55 C. Čerpadlo OV se spouští až po dosažení teploty OV v kotli nastavené na termostatu. Zvolenou hodnotu teploty může nastavit pouze odborný servis kotel může pracovat v soustavách s otevřenou i uzavřenou expanzní nádobou součástí kotle není čerpadlo, expanzní nádoba ani pojistný ventil systém kontroly komínového tahu v případě hromadění spalin uvnitř kotle zajistí jeho odstavení z provozu Připojení na otopnou soustavu Před kotel (tj. na potrubí s vratnou OV) se doporučuje montáž zachycovače kalů. V systémech s nuceným oběhem se před kotel (tj. na potrubí vratnou OV) doporučuje osadit filtr mechanických nečistot. Odvod spalin Kotel je určen pro odtah spalin do komína (přes komínový průduch) s ustáleným tahem v rozmezí 2 až přibližně 200 Pa. Napojení kotle na komínový průduch se provádí kouřovodem s průměrem odpovídajícím rozměru kouřového hrdla kotle (podle velikosti kotle). Spalovací vzduch si kotel odebírá z prostoru, ve kterém je umístěn. Kotel je vybaven Systémem kontroly komínového tahu SKKT, který v případě hromadění spalin uvnitř kotle zajistí jeho odstavení z provozu. Pro odtah spalin od kotlů MEDVĚD 20, (30, 40, 50) KLO lze použít také doplňující zařízení Nástavba PROTHERM PT 20 (30, 40, 50) POLO - TURBO, které zabezpečuje odtah spalin nuceným způsobem. Umožňuje provozovat litinové kotle v případech, kdy se nedá využít řádný odtah spalin do komína. Nástavba je určena k přímému připojení na spalinové hrdlo kotle. Výstup spalin z nástavby je upraven pro připojení odtahového jednoplášťového potrubí 80 mm. Během provozu plně nahrazuje funkci komínu při použití odtahového potrubí do délky 10 ekvivalentních metrů (1 ekvivalentní metr = 1 metr rovného úseku nebo 1 koleno 90 ). Spalovací vzduch je odebírán z místnosti. Připojení regulátoru Regulátor s beznapěťovým výstupem se připojuje dvoužilovým vodičem. Doporučený průřez měděného vodiče pro připojení regulátoru je 1 až 1,5 mm 2. Užije-li se pokojový regulátor, vyžadující pro svoji činnost napájení 230 V (bimetalový s ohřívacím odporem), pak fázovou (L) a nulovou (N) svorku regulátoru propojíme se svorkou Pr 11 a N kotle. Výsupní svorku regulátoru propojíme se svorkou Pr12 kotle. Minimální zatížitelnost výstupních kontaktů regulátoru by měla být 230 V stříd. / 2A (induktivní zátěž). Příprava TV Kotle MEDVĚD KLO jsou připraveny ke spolupráci s vnějším zásobníkem TV. Kotel je vybaven přepínačem LÉTO ZIMA, který slouží k volbě režimu provozu. V režimu ZIMA kotel topí i spolupracuje s vnějším zásobníkem TV, v režimu LÉTO kotel pouze ohřívá TV v zásobníku. Zásobník se ohřívá samostatným okruhem, který otevírá motorický trojcestný ventil. Napětí přichází z kotle podle toho, je-li sepnut (rozepnut) termostat na zásobníku, tzn. dokud není dosaženo požadované hodnoty TV v zásobníku. Není-li motor ventilu v činnosti (je-li bez napětí), musí být výstup z něho do zásobníku otevřen a do topení uzavřen. U kombinovaných zásobníků (majících také elektrický ohřev vody) je bezpodmínečně nutno vyloučit přivedení cizího napětí do kotle tj. kontakt termostatu oddělit od vnitřní elektroinstalace zásobníku. Projekční podklady 03/ / str. 3

16 MEDVĚD 20 (30, 40, 50, 60) KLO Stacionární litinové kotle bez ohřevu TV A 1 AB M B Příklad připojení zásobníku TV ke kotli 1. kotel PROTHERM 2. zásobníkový ohřívač 3. trojcestný motorický ventil 4. pojistný ventil pro systém* 5. uzavírací ventil 6. pojistný ventil pro TV (6 barů) 7. expanzní nádoba 8. oběhové čerpadlo 9. filtr + odkalovací zařízení 10. zpětná klapka 11. dopouštěcí kohout 12. magnetická úpravna vody 13. odběrné místo 14. systém vytápění 15. prostorový regulátor * u závěsných kotlů PROTHERM je součástí výbavy / str. 4 Projekční podklady 03/05

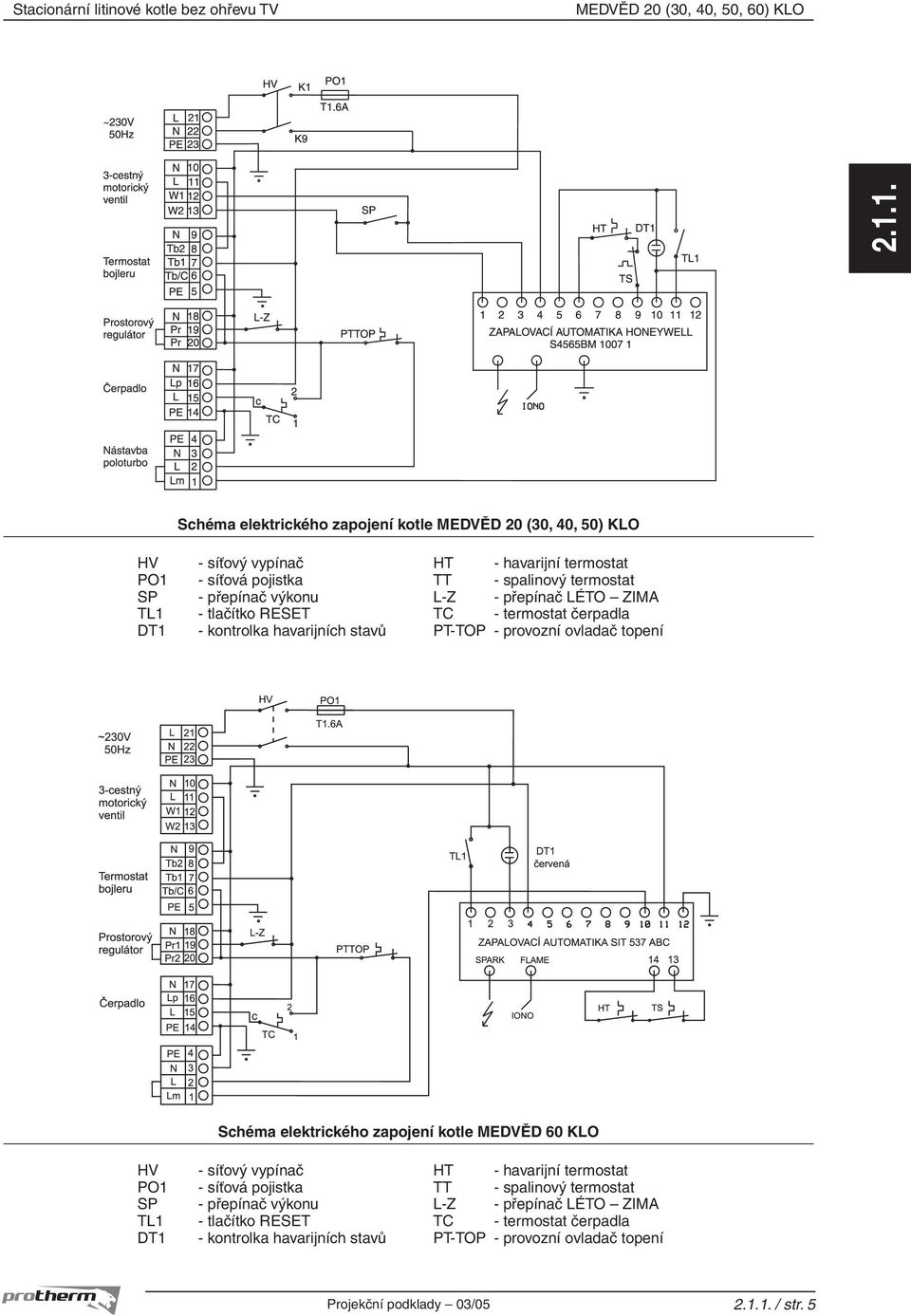

17 Stacionární litinové kotle bez ohřevu TV MEDVĚD 20 (30, 40, 50, 60) KLO Schéma elektrického zapojení kotle MEDVĚD 20 (30, 40, 50) KLO HV PO1 SP TL1 DT1 - síťový vypínač - síťová pojistka - přepínač výkonu - tlačítko RESET - kontrolka havarijních stavů HT - havarijní termostat TT - spalinový termostat L-Z - přepínač LÉTO ZIMA TC - termostat čerpadla PT-TOP - provozní ovladač topení Schéma elektrického zapojení kotle MEDVĚD 60 KLO HV PO1 SP TL1 DT1 - síťový vypínač - síťová pojistka - přepínač výkonu - tlačítko RESET - kontrolka havarijních stavů HT - havarijní termostat TT - spalinový termostat L-Z - přepínač LÉTO ZIMA TC - termostat čerpadla PT-TOP - provozní ovladač topení Projekční podklady 03/ / str. 5

18 MEDVĚD 20 (30, 40, 50, 60) KLO Stacionární litinové kotle bez ohřevu TV / str. 6 Projekční podklady 03/05
