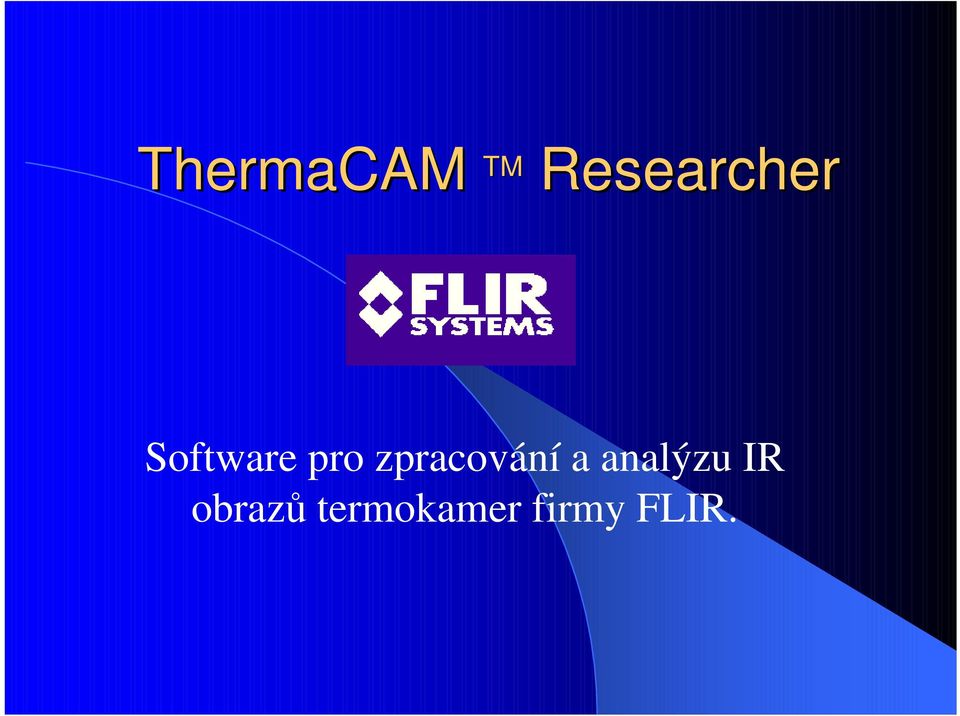

1 ThermaCAM TM Researcher Software pro zpracování a analýzu IR obrazů termokamer firmy FLIR.

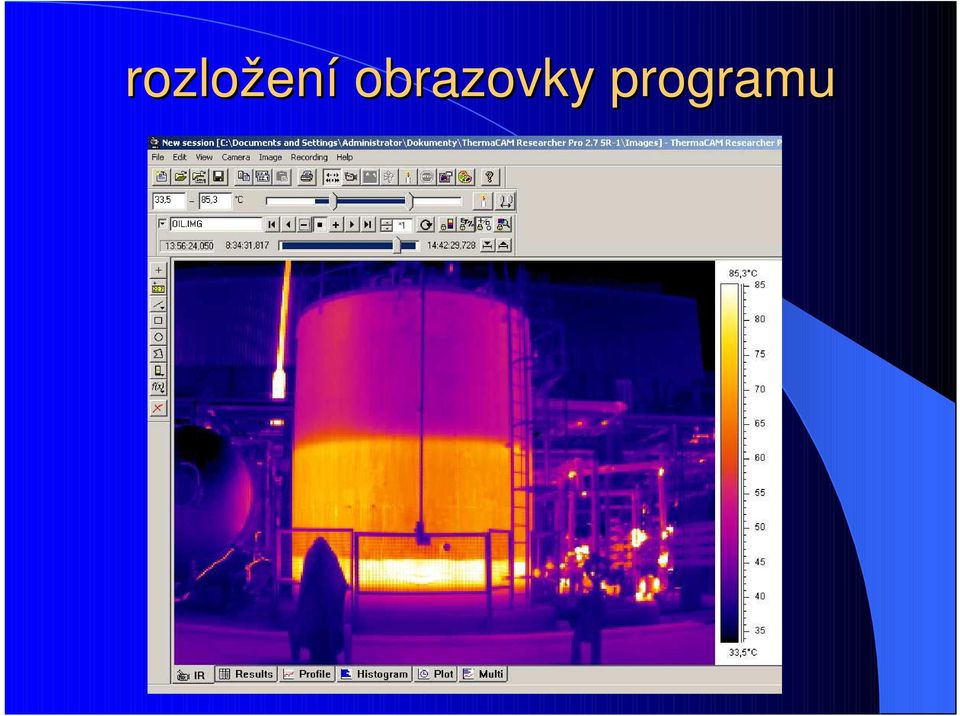

2 rozložení obrazovky programu

3 Dvě základní využití programu ovládání kamery a pořizování IR snímků přes počítač analýza již vytvořených snímků nebo sekvencí = vytváření sekcí

4 Session - sekce sekce, soubor s příponou *.irs produkt programu Researcher v něm jsou uloženy všechny měřící funkce a posloupnosti jednotlivých termoobrazů, příp. sekvencí

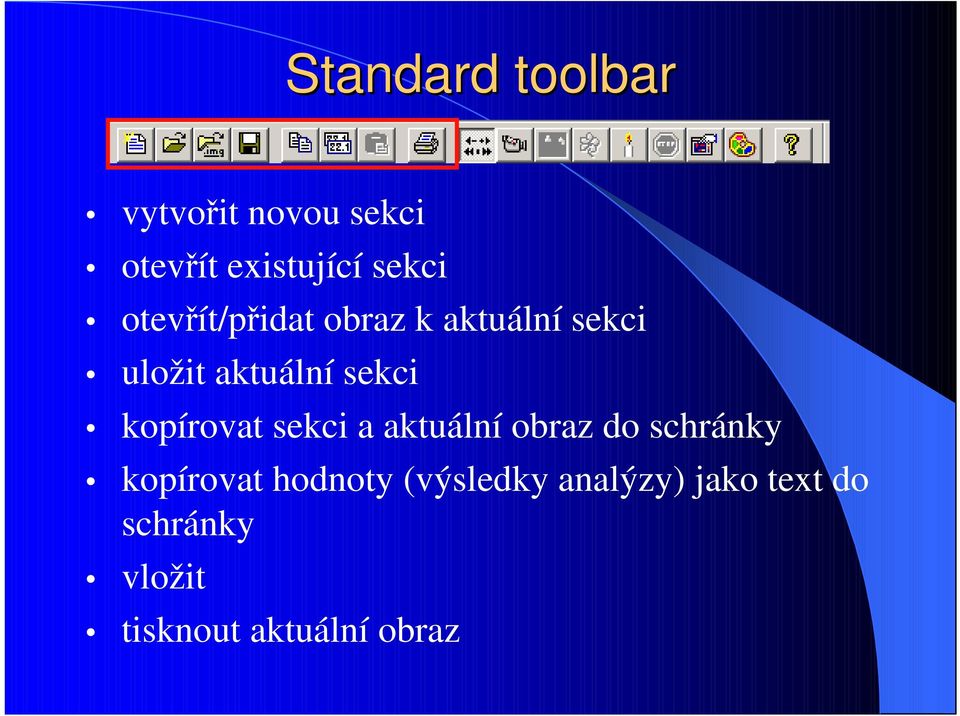

5 Standard toolbar vytvořit novou sekci otevřít existující sekci otevřít/přidat obraz k aktuální sekci uložit aktuální sekci kopírovat sekci a aktuální obraz do schránky kopírovat hodnoty (výsledky analýzy) jako text do schránky vložit tisknout aktuální obraz

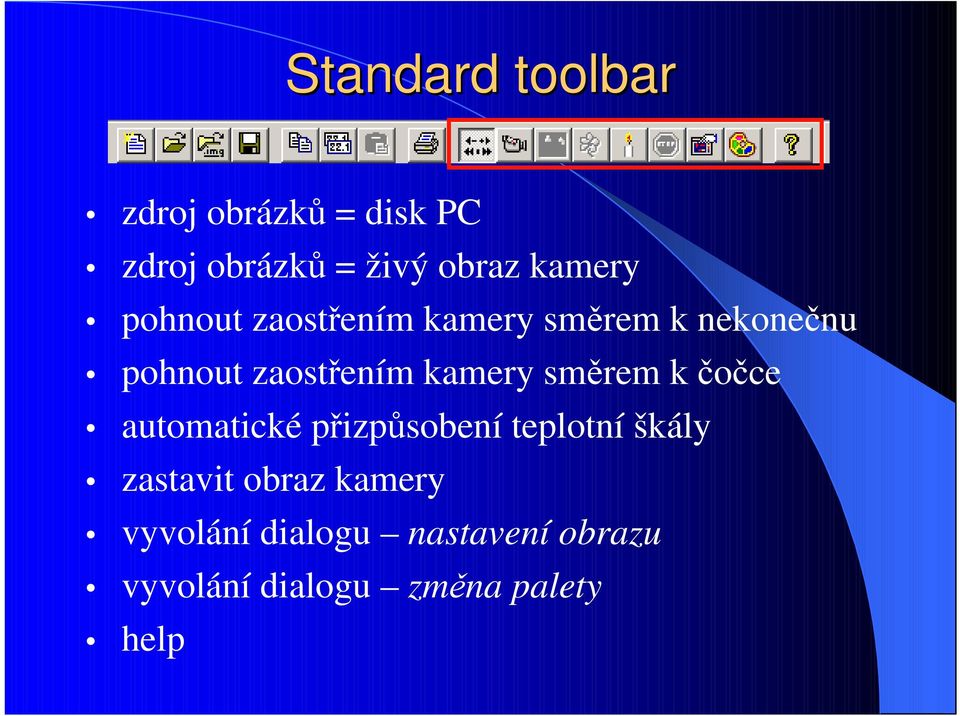

6 Standard toolbar zdroj obrázků = disk PC zdroj obrázků = živý obraz kamery pohnout zaostřením kamery směrem k nekonečnu pohnout zaostřením kamery směrem k čočce automatické přizpůsobení teplotní škály zastavit obraz kamery vyvolání dialogu nastavení obrazu vyvolání dialogu změna palety help

7 Standard toolbar Object Parameters důležité!!! nastavení fyzikálních podmínek měření

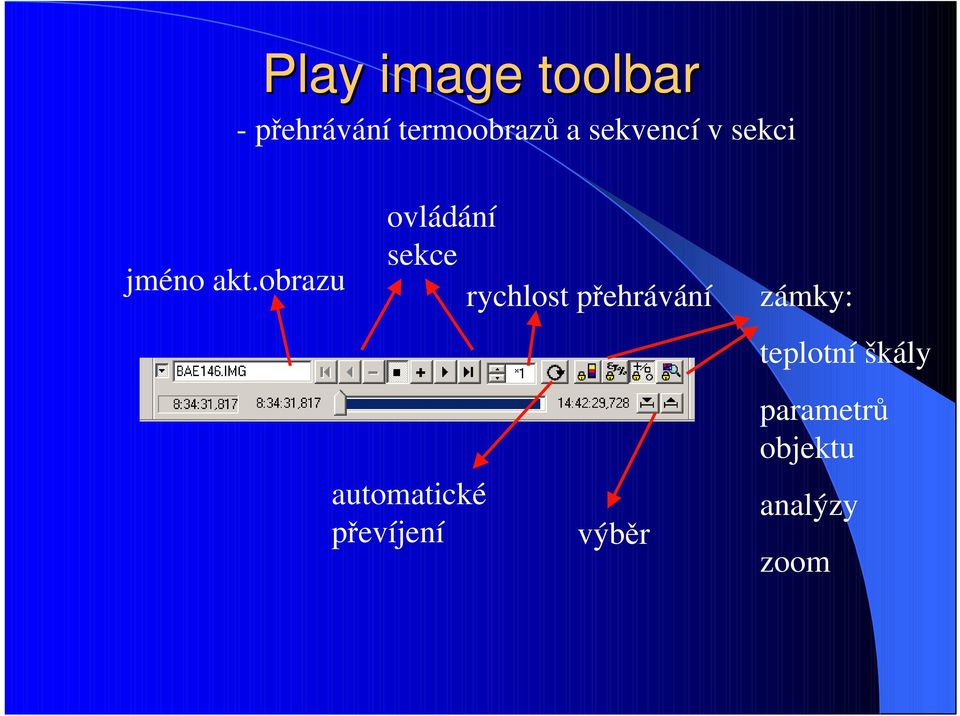

8 Play image toolbar - přehrávání termoobrazů a sekvencí v sekci jméno akt.obrazu ovládání sekce rychlost přehrávání automatické převíjení výběr zámky: teplotní škály parametrů objektu analýzy zoom

9 Recording toolbar - nahrávání sekvencí jméno sekvence tlačítko start nahrát pouze jeden obraz pauze stop podmínka stop podmínka startu podmínka nahrávání dialog podmínky nahrávání přehrát v novém okně

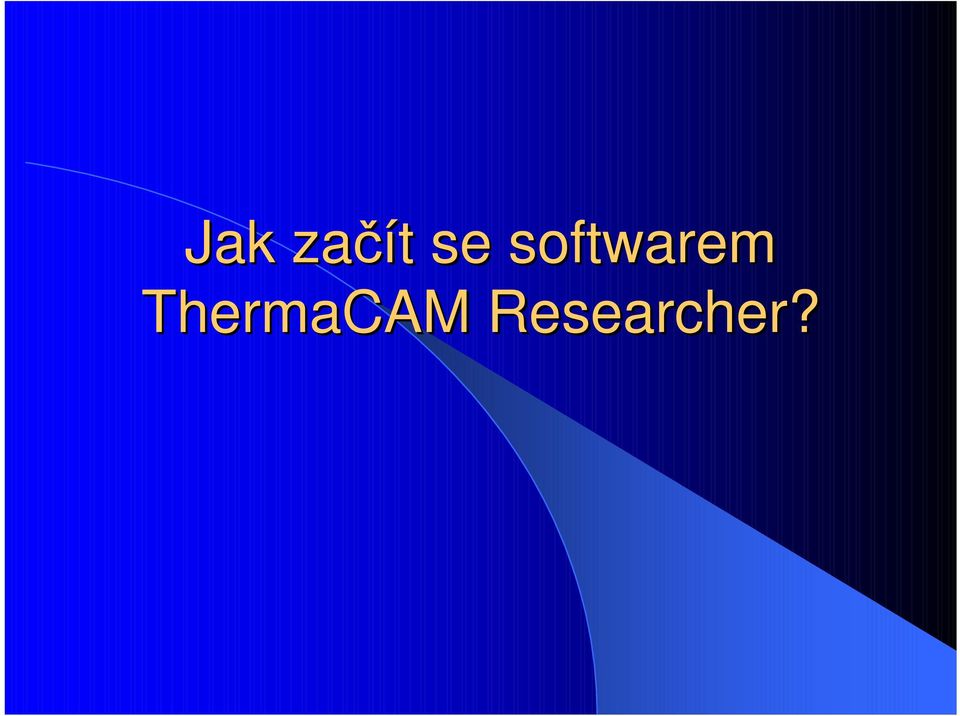

10 Jak začít se softwarem ThermaCAM Researcher?

11 1. vybrat typ kamery a připojení

12 2. kameru připojit

13 obrazovka po připojení kamery

14 obrazovka po připojení kamery - po připojení kamery se automaticky objeví dialog ovládání kamery - ten lze však také vyvolat z menu View/Camera control nebo také Ctrl+T záložka Cam: - nastavení měřícího rozsahu - automatický shutter (clonka) - manuální shutter - zaostření

15 obrazovka po připojení kamery - po připojení kamery se automaticky objeví dialog ovládání kamery - ten lze však také vyvolat z menu View/Camera control nebo také Ctrl+T záložka Dev: - frekvence snímání

16 pořízení IR záznamu a) samotný termoobraz - pravý klik na obraz, výběr formátu uložení b) sekvence termoobrazů - pomocí recording toolbar

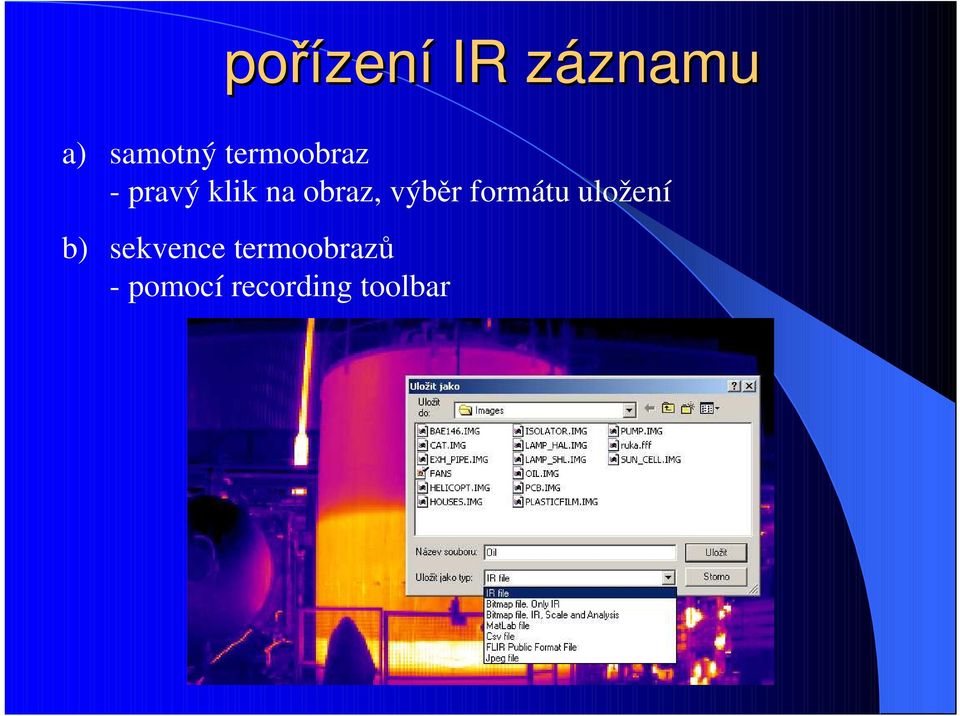

17 pořízení IR záznamu Ukládat samotné IR obrazy lze ve formátu: IR (*.fff) bmp (samotný obraz) bmp (obraz+škála+analýza) matlab csv flir jpg Pouze formát *.fff lze však upravovat v programu Researcher!

18 pořízení IR záznamu Před pořízením sekvence (*.seq) je nutné nadefinovat podmínky záznamu - recording conditions:

19 analýza IR záznamu - nejdříve je nutné definovat podmínky, za kterých bylo měření prováděno v menu Image/Settings:

20 analýza IR záznamu - dále je dobré vybrat vhodnou teplotní paletu, např.: iron

21 analýza IR záznamu - dále je dobré vybrat vhodnou teplotní paletu, např.: gray

22 analýza IR záznamu - dále je vhodné vybrat vhodnou teplotní paletu, např.: medical

23 analýza IR záznamu - dále je vhodné vybrat vhodnou teplotní paletu, např.: yellow

24 analýza IR záznamu - pomocí analysis toolbar lze přidat do termoobrazu: - body - linie - pravoúhelníky - kružnice - polygony - izotermy - funkce

25 analýza IR záznamu - přidány dva body, linie a plocha

26 analýza IR záznamu Obraz většinou nelze analyzovat jako celek, protože měřené objekty nemají stejnou emisivitu ani vzdálenost. U každé měřící funkce lze pravým klikem nastavit lokální parametry, zejména možnosti zobrazení, emisivitu a vzdálenost!

27 analýza IR záznamu - zatím jsme se pohybovali v záložce IR - klikem na další záložky lze zobrazit podrobnou analýzou

28 analýza IR záznamu - záložka Results/Analysis výsledky definovaných měřících funkcí

29 analýza IR záznamu - záložka Results/Position lokace definovaných měřících funkcí

30 analýza IR záznamu - záložka Profile profil definovaných linií

31 analýza IR záznamu - záložka Histogram rozložení teplot u linií a oblastí

32 analýza IR záznamu - záložka Plot vykreslení průběhu teplot, zde např. u bodu

33 analýza IR záznamu - záložka Multi více analýz na jedné obrazovce

34 analýza IR záznamu - přidání izotermy přidává se na teplotní škálu, - zde příklad vše nad 70 st.c je zobrazeno zeleně

35 analýza IR záznamu - přidání izotermy přidává se na teplotní škálu, - zde příklad vše mezi 45 a 55 st.c je zobrazeno zeleně

36 Session - sekce - všechny definované měřící funkce v sekci jsou uloženy v souboru *.irs - k takto definovaným sekcím lze použít: a) jednotlivé termoobrazy b) sekvence c) sekce složených z více jednotlivých termoobrazů, případně sekvencí
