UŽIVATELSKÁ PŘÍRUČKA S 8000 DIGITÁLNÍ SATELITNÍ PŘIJÍMAČ

Transkript

1 HOMECAST UŽIVATELSKÁ PŘÍRUČKA S 8000 DIGITÁLNÍ SATELITNÍ PŘIJÍMAČ

2

3 Upozornění Pečlivě si přečtěte tento návod a ujistěte se, že uvedeným pokynům rozumíte. Z důvodu bezpečnosti si ověřte, jaký následek bude mít každý z úkonů. Varování, upozornění a poznámky Uvnitř návodu si všimněte zejména následujících symbolů, které upozorňují na nebezpečné situace. Upozornění Upozorňuje na situaci, která může mít za následek poškození zařízení, pokud se jí nevyvarujete. Varování Upozorňuje na nebezpečnou situaci, která může mít za následek vážná poranění, pokud se jí nevyvarujete. Poznámka Upozorňuje na doplňkové informace pro uživatele, které jej informují o možných problémech a pomáhají mu porozumět, používat a udržovat zařízení. I

4 Bezpečnostní informace Tento digitální satelitní přijímač byl vyroben podle mezinárodních bezpečnostních norem. Pečlivě si přečtěte následující bezpečnostní pokyny. Bezpečnostní pokyny a opatření - Na zařízení nestavte těžké předměty a neblokujte větrací otvory. (Jejich blokování může způsobit vznik požáru) - Povrch neošetřujte benzolem ani těkavým benzínem. Mohli byste tak poškodit barvu. - V případě dlouhodobého nepoužívání zařízení nebo během bouřky odpojte napájecí kabel a anténu. - Dálkový ovladač nesmíte upustit nebo poškodit. - V případě výskytu kouře nebo zápachu pálící se hmoty zařízení okamžitě vypněte a vytáhněte ze zásuvky. Následně kontaktujte váš místní servis. - Zařízení nestavte na kluzký nebo šikmý povrch. II

5 Bezpečnostní informace - Zařízení nesmí přijít do styku s vodou. - Čistěte od prachu. Prachové nebo kovové částice uvnitř zařízení mohou způsobit požár nebo zásah elektrickým proudem. - Zařízení nerozebírejte ani nemontujte. Zařízení neotevírejte. - Při odpojování zařízení ze zásuvky netahejte za napájecí kabel. - Zařízení stavte v dostatečné vzdálenosti od magnetických předmětů a reproduktorů. - Zařízení umístěte na dobře větrané místo, mimo dosah přímého slunce a na suché místo. - Vyhněte se teplotám překračujícím 30 o C a -5 o C. III

6 Obsah 1. Před spuštěním 1.1 Vlastnosti 1.2 Příslušenství 2. Ovladače a funkce 2.1 Přední panel 2.2 Zadní panel 2.3 Dálkový ovladač 3. Připojení 3.1 Připojení k TV a VCR 3.2 Připojení k parabolické anténě 4. Přehled 4.1 Pokyny 4.2 Nápověda 4.3 Struktura 5. Postup 5.1 První instalace 5.2 Instalace Parabolická anténa Automatické ladění Ruční ladění Editace transpondéru 5.3 Možnosti Výstup TV Jazyk Nastavení času Rodičovský zámek OSD zobrazení (na obrazovce) 5.4 Kanál Řazení Rezervace Zrušení 5.5 Pokročilé nastavení Obnovení výchozích nastavení OTA Stáhnutí kanálů Stáhnutí S/W 5.6 Status Informace CI slot 1,2 (pouze u modelu CI) 5.7 PVR Nastavení nahrávání Informace o HDD Formátování HDD IV

7 Obsah 6. Zobrazení obecných informací 6.1 Informace titulků 6.2 Změna TV a rádia 6.3 Seznam kanálů TV nebo rádia Režim sledování Režim mazání Režim pohybu Režim přejmenování Režim zámku Režim skupin 6.4 Možnosti Jazyk zvuku Jazyk teletextu Jazyk titulků 6.5 A/V Režim zvuku Režim obrazu 6.6 Fav Satelitní kanály Oblíbené kanály 6.7 A-Z 6.8 EPG EPG informace 7. PVR 7.1 Seznam souborů Režim přehrávání Režim mazání Režim přejmenování Režim zámku JUKEBOX 7.2 PVR lišta Funkce Time Shift Nahrávání Nahrávání a zároveň přehrávání jednoho kanálu Nahrávání jednoho kanálu a zároveň přehrávání jiného souboru Nahrávání jednoho kanálu a zároveň sledování jiného kanálu Přehrávání Přeskakování při přehrávání Záložka Režim FF/REW/SLOW Nastavení úseku opakování, kopírování a stříhání 7.3 PIP (Picture In Picture) 7.4 USB Doplňující informace 8.1 Odstranění problémů 8.2 Technické údaje 8.3 Slovník V

8

9 Před spuštěním 1.1 Vlastnosti - Dva tunery - Nahrávání a zároveň přehrávání jednoho kanálu - Funkce PIP (obraz v obrazu) - VFD (Vaccum Fluorescent Display = vakuový fluorescentní displej) - Trikové režimy - USB Dekódování MP3 - Jukebox (music box) - Vynikající OSD (zobrazení na obrazovce) - Kompatibilní s MPEG-2 a DVB - MPEG-2 Video (MP@ML), MPEG-1 Audio Layer1, Layer2 - RF modulátor UHF 21~69 se systémem PAL - Logické LNB ovládání - Příjem SCPC/MCPC ze satelitů s pásmem C/Ku - Digitální tuner se smyčkou - Wide symbol rate 1-45 Mb/s a rozsah ladění frekvencí MHz - DiSEqC S/PDIF AC3 audio - Uživatelské OSD menu se všemi funkcemi - GUI s 256 barvami (Graphic User Interface = grafické uživatelské rozhraní) - Vícejazyčné menu - Variabilní poměr stran obrazu (4:3, 16:9) s Pan Vector nebo Letter Box - EPG (Electronic Program Guide = elektronický průvodce programy) - Teletext a titulky (VBI & OSD) - Instalace pomocí průvodce snadnou instalací - Kapacita pro uložení více kanálů (4000 kanálů, 1000 transpondérů) - RS232C port a OTA (Over-The-Air) pro aktualizaci systémového softwaru 1-1

10 Před spuštěním 1.2 Příslušenství - Audio/video kabel - Návod k obsluze (tato příručka) - Dálkový ovladač - 2ks baterií typu AAA 1-2

11 Ovladače a funkce 2.1 Přední panel 1. Vypínač 2. Tlačítko MENU/OK 4. Tlačítka přepínání kanálů 6. Displej 3. Tlačítko EXIT 5. Tlačítko zesílení/zeslabení hlasitosti 1. Vypínač Zapne nebo vypne receiver. 2. Tlačítko menu/ok V režimu zobrazení zobrazí hlavní menu. V menu aktivuje označenou položku menu. 3. Tlačítko EXIT Ukončí aktuální menu nebo zruší aktuálně probíhající operaci. 4. Tlačítka přepínání kanálů Mění kanály v režimu zobrazení a v režimu menu posouvá kurzor nahoru a dolů. 5. Tlačítka zesílení/zeslabení hlasitosti V režimu zobrazení zesílí/zeslabí hlasitost a mění nastavení v menu. 6. Displej (modul VFD) <Tab/>VFD ciferný displej zobrazuje informace kanálů. (5 X 7 Dot Matrix s ikonami) 2-1

12 Ovladače a funkce 2.2 Zadní panel 1. Vstup DISH IN 7. S/PDIF 6. AUDIO, VIDEO 4. Výstup TV OUT 10. Elektrické napájení 11. Vypínač napájení 2. Výstup LOOP OUT 8. S-Video 9. USB RS-232C 3. Vstup AERIAL IN 1. Vstup DISH IN 13/18 (14/19) V 500 ma Max Připojte parabolickou anténu. 2. Výstup LOOP OUT Výstup Loop Out je výstupem signálu vysílaného vstupem DISH IN. 3. Vstup AERIAL IN Zapojte TV anténu do vstupu Aerial IN. 4. Výstup TV OUT Zapojte běžnou TV. 5. RS-232C Zapojte digitální přijímač nebo sériový port počítače. 6. AUDIO, VIDEO Zapojte AUDIO/VIDEO televizoru do AUDIO/VIDEO. Červený a bílý konektor zapojte do Audio L/R, žlutý do video zdířky. 7. S/PDIF Zapojte S/PDIF do Dolby Digital dekodéru (AC3 zvuk). 8. S-VIDEO Jedna 4-kolíková mini-din zásuvka pro s-video výstup. 9. USB 2.0 USB 2.0 konektor 10. Elektrické napájení 90~240 V AC (automatický výběr), 50~60 Hz. Zkontrolujte specifikaci příkonu. 11. Vypínač napájení Zapněte napájení vypínačem. 2-2

13 Ovladače a funkce 2.3 Dálkový ovladač Všechny funkce receiveru můžete ovládat pomocí dálkového ovladače. 1. Napájení Zapne nebo vypne receiver. 2. TV/Rad Přepíná mezi TV a rádiem. 3. TV/STB Tlačítko TV/STB je určeno k přepínání mezi TV a STB. 4. ČÍSELNÁ TLAČÍTKA (0~9) Vybírají kanály nebo je lze použít pro abecední vyhledávání v řazených seznamech kanálů. 5. BACK Přesune na předchozí kanál. 6. MUTE Zapne nebo vypne zvuk. 7. Opt Vybere jednu z možností, jako je Audio Language, Teletext Language a Subtitle Language. 8. A/V+ Zvolí režim obrazu (4:3, 4:3 Letter Box, 16:9) a režim zvuku (Left, Right, Stereo, Joint). 9. Fav Zvolí skupinu satelitních kanálů nebo oblíbených kanálů. 10. A~Z Automaticky seřadí kanály podle abecedy. 11. MENU Zobrazí hlavní menu receiveru a přesune z nižší úrovně menu do režimu zobrazení (vše ukončí). 12. EPG Zobrazí průvodce kanály TV/rádia. 13. INFO Zobrazí informace titulků a EPG. 14. / Pohyb v menu doleva/doprava nebo změna nastavení. 1. PWR 4. ČÍSELNÁ TLAČÍTKA (0~9) 5. BACK 8. A/V+ 7. Opt 11. MENU 14. / 17. V+/- 20. PAUSE 22. REW 25. REC 28. A-B 31. PIP 32. SWAP 2. TV/Rad 3. TV/STB 6. MUTE 9. Fav 10. A~Z 12. EPG 13. INFO 15. / 16. OK 18. P+/- 19. EXIT 21. PLAY 23. STOP 24. FF 26. SLOW 27. LIST 29. MARK 30. JUMP 34. SLEEP 33. MOVE 2-3

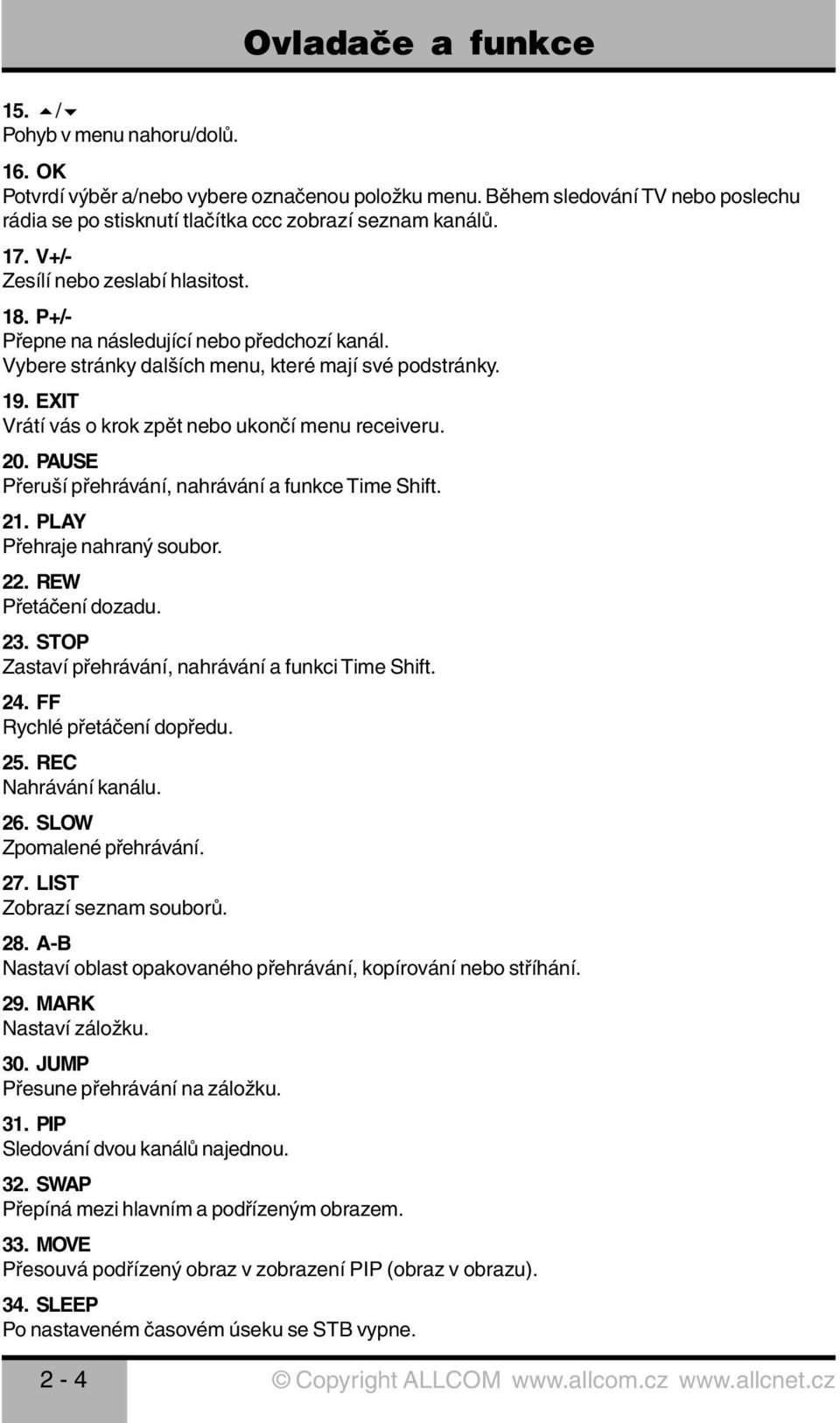

14 Ovladače a funkce 15. / Pohyb v menu nahoru/dolů. 16. OK Potvrdí výběr a/nebo vybere označenou položku menu. Během sledování TV nebo poslechu rádia se po stisknutí tlačítka ccc zobrazí seznam kanálů. 17. V+/- Zesílí nebo zeslabí hlasitost. 18. P+/- Přepne na následující nebo předchozí kanál. Vybere stránky dalších menu, které mají své podstránky. 19. EXIT Vrátí vás o krok zpět nebo ukončí menu receiveru. 20. PAUSE Přeruší přehrávání, nahrávání a funkce Time Shift. 21. PLAY Přehraje nahraný soubor. 22. REW Přetáčení dozadu. 23. STOP Zastaví přehrávání, nahrávání a funkci Time Shift. 24. FF Rychlé přetáčení dopředu. 25. REC Nahrávání kanálu. 26. SLOW Zpomalené přehrávání. 27. LIST Zobrazí seznam souborů. 28. A-B Nastaví oblast opakovaného přehrávání, kopírování nebo stříhání. 29. MARK Nastaví záložku. 30. JUMP Přesune přehrávání na záložku. 31. PIP Sledování dvou kanálů najednou. 32. SWAP Přepíná mezi hlavním a podřízeným obrazem. 33. MOVE Přesouvá podřízený obraz v zobrazení PIP (obraz v obrazu). 34. SLEEP Po nastaveném časovém úseku se STB vypne. 2-4

15 Připojení 3.1 Připojení k TV a VCR <Receiver k TV pomocí RF> 1. Zapojte TV anténu do vstupu Aerial IN. 2. Zapojte RF-IN televizoru do výstupu RF-OUT. 3. Zapojte video a audio kabely TV do video a audio konektorů. Červený a bílý konektor zapojte do audio R a audio L, žlutý do video zdířky. 4. Viz kapitola 3.2, Připojení parabolické antény, potom připojte parabolickou anténu. TV Zvuk Obraz RF IN <Receiver k TV a VCR pomocí RF> 1. Zapojte TV anténu do vstupu Aerial IN. 2. Zapojte RF-IN videorekordéru do výstupu RF-OUT pomocí RF kabelu. 3. Zapojte RF-OUT videorekordéru do vstupu RF-IN televizoru. 4. Zapojte video a audio kabely TV do video a audio konektorů. Červený a bílý konektor zapojte do audio R a audio L, žlutý do video zdířky. 5. Viz kapitola 3.2, Připojení parabolické antény, potom připojte parabolickou anténu. TV Zvuk Obraz RF IN RF OUT RF IN 3-1

16 Připojení <Receiver k TV a VCR pomocí SCART kabelu> 1. Zapojte TV anténu do vstupu Aerial IN. 2. Zapojte RF-IN videorekordéru do výstupu RF-OUT pomocí RF kabelu. 3. Zapojte RF-OUT videorekordéru do vstupu RF-IN televizoru. 4. Zapojte video a audio kabely TV do video a audio konektorů. Červený a bílý konektor zapojte do audio R a audio L, žlutý do video zdířky. 5. Zapojte TV SCART televizoru do televizoru pomocí SCART kabelu. 6. Zapojte VCR SCART videorekordéru do videorekordéru pomocí SCART kabelu. 7. Viz kapitola 3.2, Připojení parabolické antény, potom připojte parabolickou anténu. TV VCR TV SCART Zvuk Obraz RF IN RF OUT RF IN VCR SCART 3-2

17 Připojení 3.2 Připojení k parabolické anténě <Připojení pevné parabolické antény a tuneru pomocí smyčky> Připojte kabel satelitní antény do vstupu DISH IN_A a výstup LOOP OUT_A do vstupu DISH IN_B. <Připojení 4 pevných parabolických antén pomocí DiSEqC a tuneru pomocí smyčky> Připojte výstup DiSEqC 1.0 do vstupu DISH IN_A receiveru a výstup LOOP OUT_A do vstupu DISH IN_B. Legenda: Dish - Parabolická anténa 3-3

18 Připojení <Připojení otočné parabolické antény (DiSEqC 1.2) a tuneru pomocí smyčky> Připojte výstup DiSEqC 1.2 do vstupu DISH IN_A receiveru a výstup LOOP OUT_A do vstupu DISH IN_B. Pohon DISEqC 1.2 <Připojení 2 pevných parabolických antén pomocí 2 samostatných tunerů> Připojte satelitní kabel A do vstupu DISH IN_A a satelitní kabel B do vstupu DISH IN_B. Legenda: Dish - Parabolická anténa 3-4

19 Připojení <Připojení duálního tuneru (s přepínačem více LNB vstupů a výstupů receiveru)> Připojte jeden výstup receiveru do vstupu DISH IN_A a druhý výstup receiveru do vstupu DISH IN_B. Legenda: Dish - Parabolická anténa 3-5

20

21 Přehled 4.1 Pokyny Hlavní menu. Podřízené menu. Stisknutím tlačítka MENU zobrazíte menu. Pomocí tlačítka / / / můžete zvolit podřízené menu. Vybrané podřízené menu bude označeno. Jakmile zvolíte vámi požadované podřízené menu, stiskněte tlačítko. Pokud se chcete vrátit zpět k předchozímu menu, stiskněte tlačítko. Pokud se chcete vrátit zpět k zobrazení obrazovky, stiskněte tlačítko Menu. 4.2 Nápověda V menu jsou ve spodní části obrazovky zobrazeny krátké informace. : Pomocí tlačítka /. : Pomocí tlačítka P+/P-. : Pomocí tlačítka /. : Pomocí tlačítka. : Pomocí tlačítka Opt, A/V+, Fav. : Pomocí tlačítka. : Číselné tlačítko nebo. 4-1

22 Přehled 4.3 Struktura Installation (instalace) - Dish (parabolická anténa): Před naladěním kanálů vyberte nastavení parabolické antény a LNB. - Auto Scan (automatické ladění): Nalaďte kanály zvoleného satelitu automaticky, aniž byste museli zadat speciální parametry. - Manual Scan (ruční ladění): Vyhledejte kanály ručně pomocí uživatelských parametrů. - Transponder Edit (editace transpondéru): Smaže, edituje a doplňuje parametry satelitu nebo transpondéru. Option (výběr) - TV Output (výstup TV): Zvolte výstup obrazu nebo zvuku. - Language (jazyk): Zvolte jazyk zobrazení, zvuku a titulků. - Time Setting (nastavení času): Nastavení přesného času. - Parental Control (rodičovský zámek): Změňte heslo nebo nastavte klasifikaci cenzury. - OSD Display (OSD zobrazení): Nastavení času OSD zobrazení a transparentnosti. Channel (kanál) - Sorting (seřazení): Zvolte typ seřazení kanálů, podle transpondéru, sítě, CAS. - Reservation (rezervace): Rezervace kanálů, které chcete v určitou dobu nahrávat. - Delete (zrušení): Smazání kanálů, jako jsou satelitní, TV/rádio CAS apod. Advanced (další) - Reset Factory Default (obnovení výchozích nastavení): Nastavení receiveru na výchozí hodnoty zadané výrobcem. - OTA : Aktualizace softwaru receiveru na nejnovější verzi. - Channel Upload (stáhnutí kanálů): Přesun programů z receiveru do receiveru nebo PC. - S/W Upload (stáhnutí S/W): Přesun softwaru z receiveru do receiveru nebo PC. Status (stav) - Information (informace): Kontrola verze satelitního přijímače. - CI slot 1,2 (pouze u modelu CI) Kontrola informací o CI PVR - Record Setting (nastavení nahrávání): Nastaví funkci Time Shift a času nahrávání. - HDD Information (informace o HDD): Kontrola kapacity HDD. - Format HDD (formátování HDD): Trvalé formátování HDD. 4-2

23 Postup 5.1 První instalace Receiver můžete nainstalovat pohodlně pomocí První instalace. První instalace vám umožňuje jednoduše nastavit váš receiver. a) Pomocí tlačítka / zvolte požadovaný jazyk. b) Pomocí tlačítka výběr potvrďte a přejděte k následujícímu kroku. a) Pomocí tlačítka / zvolte požadovaný kanál. b) Potvrďte pomocí tlačítka. i - Pokud v kroku 2 zvolíte Astra1, Hotbird nebo Astra 1 + Hotbird, můžete nastavit výchozí kanály. Pokud zvolíte Scan Others, můžete si vybrat jiný satelit a přejít na následující krok. a) Zvolte požadované připojení satelitu pomocí tlačítka /. b) Pomocí tlačítka výběr potvrďte a přejděte k následujícímu kroku. 5-1

24 Postup a) Pomocí tlačítka / zvolte požadovaný satelit. b) Pomocí tlačítka výběr potvrďte a přejděte k následujícímu kroku. a) Po dokončení všech nastavení stisknutím tlačítka spusťte ladění. Pokud chcete znát podrobnější popis každého z postupů, vyhledejte následující část o instalaci v kapitole 5.2. i - Tlačítko předchozího kroku: Pokud se chcete vrátit k předchozímu kroku, stiskněte tlačítko Opt a potom můžete obnovit položky. - Tlačítko zrušení a ukončení: Pokud chcete První instalaci přeskočit, stiskněte tlačítko Exit. 5-2

25 Postup 5.2 Instalace Parabolická anténa a) Stisknutím tlačítka MENU zobrazíte hlavní menu. b) Na vybraném podřízeném menu stiskněte tlačítko. Zobrazí se okno pro zadání hesla. Heslem jsou blokována všechna podřízená menu, jako je Dish, Auto Scan, Manual Scan a Transponder Edit. Výchozí heslo je Pomocí tlačítka / se můžete v tomto režimu pohybovat nahoru a dolů. Pokud chcete v jakékoli položce, např. Dish, Satellite, Transponder, apod. zkontrolovat podrobnosti nastavení, použijte tlačítko /. a) Stiskněte tlačítko /, na obrazovce vpravo se zobrazí seznam 32 předvolených satelitů. b) Zvolte požadovaný satelit a stiskněte tlačítko. Potom bude sloupec satelitů seřazen podle názvu požadovaného satelitu. Pokud požadovaný satelit nemůžete nalézt, zvolte jakýkoliv satelit a stiskněte tlačítko. 5-3

26 Postup a) Stisknutím tlačítka / zobrazíte satelit v naprogramovaném seznamu. Aktuální satelit nahraďte vybraným satelitem stisknutím tlačítka. a) Stiskněte tlačítko /, na obrazovce vpravo se zobrazí seznam transpondérů. b) Pomocí tlačítka zvolte další transpondér. Pokud zvolíte jeden z názvů alternativních satelitů, seznam transpondérů se automaticky změní podle vybraného názvu satelitu. a) Můžete změnit typ připojený tuneru pomocí tlačítka /, např. na Loop through, A only, B only, Dual. b) Pomocí tlačítka zvolte připojení tuneru. a) Pomocí tlačítka / zvolte jeden z typů napájení LNB. Za normální okolností zvolte napájení LNB 13/18 V, pokud je ale vzdálenost antény od přijímače delší než 60 m, můžete zvolit napájení LNB 14/19 V. 5-4

27 Postup a) Zvolte typ LNB. Pokud jste zvolili možnost User Single nebo User Dual, zadejte hodnotu LNB frekvence přímo a stiskněte tlačítko. Pokud zvolíte typ LNB 9750/10600, 9750/10750 nebo User Dual, je hodnota 22 khz pevně stanovena pro automatický režim, v ostatních případech můžete zvolit hodnotu v závislosti na používání 22 khz tónového spínače. a) Zvolte typ spínače, pokud nějaký používáte. b) Pokud používáte spínač DiSEqC 1.0, zvolte DiSEqC. c) V možnostech zvolte jeden ze vstupů DiSEqC. a) Zvolte typ spínače. b) Pokud používáte spínač DiSEqC 1.1, zvolte SMATV. c) Hodnotu zadejte pomocí číselných tlačítek. ( ) a) Zvolte typ spínače. b) Pokud používáte pohon DiSEqC 1.2, zvolte jako typ spínače Motor. c) Polohu pohonu měníte v možnostech. 5-5

28 Postup i Možnosti DiSEqC 1.2: - Move West-East (přesun západ-východ): Pohonem pohybujte pomocí tlačítka /. - Store Position : Pomocí tlačítka uložte aktuální polohu. - Go to Position : Pomocí tlačítka přesuňte pohon do uložené polohy. - Go to Reference : Pomocí tlačítka přesuňte pohon do polohy 0. - Set West Limit : Pomocí tlačítka stanovte pevný limit na západ. - Set East Limit : Pomocí tlačítka stanovte pevný limit na východ. - Enable Limit : Pomocí tlačítka limity změňte. (Nastavený limit na západ a východ je k dispozici při deaktivaci limitů) a) Zvolte typ spínače. b) Pokud používáte pohon USALS, zvolte tento v typu spínače pomocí tlačítka /. c) Polohu pohonu USALS měníte v možnostech. i - Go to Position : Pomocí tlačítka přesuňte pohon do polohy vypočítané pomocí zeměpisné délky a šířky. a) V jakémkoliv místě tohoto menu stiskněte tlačítko Opt a následně můžete začít přímo automatické nebo ruční ladění. b) Pomocí tlačítka / zvolte Auto Scan nebo Manual Scan a stiskněte tlačítko. 5-6

29 Postup Auto Scan Můžete vyhledat kanály nabízené satelitem, pro který je tato anténa konfigurována. a) Pomocí tlačítka / zvolte satelit, jehož kanály chcete naladit, a stiskněte tlačítko. b) Symbol zatržení indikuje, na kterém satelitu budou vyhledány kanály. c) Stiskněte tlačítko /, zvolte možnost ladění pomocí tlačítka / a stiskněte tlačítko. d) Pokud chcete spustit ladění satelitních kanálů, přesuňte kurzor na Start Scan a stiskněte tlačítko. a) Pomocí tlačítka / / / zvolte Free+CAS nebo CAS. b) Stiskněte tlačítko Opt a zobrazí se okno CAS. c) Pomocí tlačítka / zvolte typ CAS. d) Stiskněte tlačítko. e) Pokud chcete spustit ladění satelitních kanálů, přesuňte kurzor na Start Scan a stiskněte tlačítko. a) Během ladění jsou v levém okně uvedeny TV kanály a v pravém kanály rádia. Bíle zapsané kanály jsou nově naladěné kanály. Černě zapsané kanály jsou již existující kanály. 5-7

30 Postup a) Pokud během ladění kanálů stisknete tlačítko, zobrazí se okno. b) Po dokončení ladění kanálů se zobrazí podobné okno. c) Pokud chcete naladěné kanály uložit, zvolte Yes Manual Scan a) Zadejte hodnotu kanálu, který chcete naladit. b) Spusťte ruční ladění stisknutím tlačítka. i - Dish (parabolická anténa): Vybraný satelit pro ruční ladění. - Frequency (frekvence): Frekvence transpondéru, který chcete naladit ručně. - Polarity (polarita): Polarita transpondéru, který chcete naladit. - Symbol Rate : Symbol rate transpondéru, který chcete naladit. - Code Rate : Code rate transpondéru, který chcete naladit. - Scan Mode (režim ladění): Při zapnutém volném kanálu naladí přijímač všechny nezakódované kanály. - Service Type (typ služby): Výběr TV, rádia a TVaRádia. - Network Search (vyhledání sítě): Pokud je k dispozici, receiver vyhledá více transpondérů pomocí indexové tabulky sítě. - PID Search (vyhledávání PID): Vyhledávání pomocí Auto PID, Manual Dec a Manual Hex. 5-8

31 Postup a) Pokud zvolíte možnost Manual Dec, zobrazí se menu. b) Zadejte hodnotu Video PID, Audio PID a PCR PID pomocí číselných tlačítek. c) Stisknutím tlačítka projděte PID nebo pomocí tlačítka menu zavřete. a) Pokud zvolíte možnost Manual Hex, zobrazí se menu. b) Zadejte hodnotu Video PID, Audio PID a PCR PID pomocí zobrazené klávesnice. c) Stisknutím tlačítka Done na klávesnici uložte PID nebo pomocí tlačítka menu zavřete Uprav Transponder a) Pomocí tlačítka Opt zvolte v levé části obrazovky satelit nebo v pravé části obrazovky transpondér. b) V otevřeném okně zvolte Delete (smazat), Edit (upravit) nebo Add (přidat). (Satelit ani transpondér nelze odstranit, pokud jste již stáhli kanály zvoleného satelitu.) c) Pokud stisknete tlačítko, uloží se aktuální nastavení a menu se zavře. 5-9

32 Postup 5.3 Možnosti Výstup TV a) Zvolte TV výstup pomocí tlačítka / / /. b) Pokud stisknete tlačítko, uloží se vybrané nastavení a menu se zavře. i - TV Type : Zvolte typ TV. (PAL, NTSC, PAL/NTSC) - SCART : Zvolte typ TV. (RGB, S-VIDEO, CVBS) - TV Screen : Zvolte formát obrazovky vaší TV. (4:3, 4:3 Letter Box, 16:9) - RF CH Number : Zvolte kanál, který zobrazí audio a video signál na vaší TV. Pokud v tomto menu zvolíte kanál 38, zobrazí se tato služba satelitu na kanálu 38 ve vaší TV. - RF Output Mode : Režim výstupu RF PAL (mezi standardy PAL - PAL B/G, PAL D/K, PAL I) - AC3 : Pokud tento režim aktivujete, můžete pomocí AC-3 dekodéru poslouchat digitální Dolby zvuk Jazyk a) Zvolte jazyk pomocí tlačítka / / /. b) Vybraný jazyk můžete změnit stisknutím tlačítka. 5-10

33 Postup i - Display : Změňte používaný jazyk v OSD a menu. - Audio 1-2 : Změňte jazyk, ve kterém posloucháte zvuk. - Subtitle 1-2 : Změňte jazyk, ve kterém čtete titulky Nastavení času a) Nastavení přesného času pomocí tlačítka / / /. b) Pokud stisknete tlačítko, uloží se aktuální nastavení a menu se zavře. i - Time Mode (TDT, USER) TDT : Přijímá informace o přesném čase ze satelitu. USER : Nastavení přesného času uživatelem. - Offset : Nastavení časového rozdílu mezi GMT a místním časem. - Day light saving : Úspora spotřeby při denním světle bude fungovat pouze, pokud režim aktivujete ( Enable ). - Start day : Den zahájení úspory spotřeby. - End day : Den ukončení úspory spotřeby Rodičovská kontrola a) Pokud chcete změnit heslo, stiskněte tlačítko /, potom se zobrazí následující zpráva požadující nové heslo. b) Změňte heslo na nové pomocí číselných tlačítek. c) Aby byla vaše změna potvrzena, musíte zadat nové heslo ještě jednou. 5-11

34 Postup a) Pomocí tlačítka / zvolte vámi požadovanou úroveň klasifikace. b) Uložte a zavřete menu pomocí tlačítka. Režim klasifikace vám umožňuje uzamknout kanál podle věku diváka, který jste nastavili. i - View All : Lze sledovat všechny kanály - 7 : Kanály jsou zablokovány pro diváky mladší 7 let : Kanály jsou zablokovány pro diváky mladší 12 let : Kanály jsou zablokovány pro diváky mladší 15 let : Kanály jsou zablokovány pro diváky mladší 18 let. Abyste mohli sledovat zablokované kanály, musíte nejdříve zadat správné heslo OSD zobrazení (na obrazovce) a) Zvolte možnosti pomocí tlačítka / / /. b) Pokud stisknete tlačítko, uloží se aktuální nastavení a menu se zavře. i - Banner display time : Po vypršení nastaveného času titulky zmizí. (1~9) - Screen Saver : Spořič obrazovky je funkce, která chrání vaši TV v případě, že zrovna posloucháte rádio nebo jste v menu. (Disable, 5, 10, 20, 30, 60, 120 Minutes) - OSD Mixweight : Zvolte typ transparentního OSD. (Low, Middle, High) - Teletext Mixweight : Zvolte typ transparentního teletextu. (Low, Middle, High) 5-12

35 Postup 5.4 Kanál Seřazení a) Pomocí tlačítka / zvolte typ řazení kanálů. b) Pokud stisknete tlačítko, uloží se aktuální nastavení a menu se zavře. i - Transponder : Kanály se seřadí podle transpondérů. - Network : Kanály se seřadí podle poskytovatelů služeb. - CAS : Kanály se seřadí podle zakódovaných a volně přístupných kanálů Rezervace Můžete si rezervovat nahrávání kanálu v určitou dobu. V tomto režimu si můžete rezervovat až 8 kanálů. a) Pomocí tlačítka Opt můžete rezervovaný kanál upravovat.<tab/>pomocí tlačítka Opt můžete rezervovaný kanál upravovat. Následně můžete pomocí tlačítka / / / otevřít podrobné nastavení vaší rezervace. 5-13

36 Postup a) Další kanály přidáte pomocí tlačítka A/V+. Pomocí tlačítka Fav rezervaci zrušíte. Po dokončení všech nastavení stisknutím tlačítka nastavení uložte a ukončete menu.<tab/> Pokud dojde k duplicitnímu nastavení časového úseku, který byl již rezervovaný, zobrazí se upozornění, že nastavení nelze uložit. V takovém případě musíte uložit rezervaci pro jinou časovou zónu. i Pouze jedna časová událost (Po dokončení bude událost odstraněna ze seznamu.) Událost v pracovním dnu Událost o víkendu Událost probíhá každý týden Událost probíhá každý den TV kanál Kanál rádia 5-14

37 Postup Vymazat Můžete kanály smazat. Můžete zvolit nejen režim, jako je Channel, Satellite a CAS, ale také možnost, jako je TV, Radio apod a) Pomocí tlačítka / / / zvolte režim a možnost, které chcete smazat. b) Uložte a zavřete menu pomocí tlačítka. 5.5 Pokročilé nastavení Tovární nastavení a) Pokud chcete změnit nastavení na výchozí hodnoty nastavené výrobcem, stiskněte tlačítko. Zobrazí se následující okno potvrzení. b) Pokud zvolíte Yes (ano), systém bude resetován na základní stav, v jakém byl nový receiver OTA Můžete aktualizovat software. Během sledování kanálů nebo pokud vyberete toto OTA menu, kontroluje receiver, zda nebyl vydán nový software. Pokud zaznamená výskyt nové verze, automaticky se inicializuje a zobrazí se okno stahování softwaru. 5-15

38 Postup < Poznámka > Pokud se během stahování softwaru zobrazí následující zpráva, kontaktujte prodejce receiveru. Pokud by receiver žádný software nezaznamenal, zobrazí se následující zpráva Upload kanálu a) Připojte receiver k jinému receiveru nebo PC pomocí RS-232 kabelu. b) Vypněte napájení cílového receiveru, potom ho znovu zapněte. c) Nyní můžete zkontrolovat stav přenosu kanálů. 5-16

39 Postup Upload S/W a) Připojte receiver k jinému receiveru nebo PC pomocí RS-232 kabelu. b) Vypněte napájení cílového receiveru, potom ho znovu zapněte. c) Uvidíme stav přenosu softwaru. 5.6 Status Informace a) Můžete zkontrolovat informace systému, jako je číslo modelu, verze hardwaru, verze softwaru a verze zaváděcího programu CI slot 1,2 (pouze u modelu CI) a) Pokud použijete modul Conditional Access Modules (CAM), můžete získat nejen volné služby (Free To Air), ale také kódované služby. Tento STB podporuje rozhraní Common Interface dvou slotů. Pokud shledáte, že jsou služby kódované, kontaktujte svého poskytovatele služeb nebo distributora. Modul Common Interface a smart karta se mohou lišit v závislosti na poskytovateli služeb. 5-17

40 Postup 5.7 PVR Nastavení záznamu a) Funkci Time shift můžete aktivovat (Enable) nebo deaktivovat (Disable). A můžete nastavit výchozí čas nahrávání. i - Time shift : Pokud funkci Time shift aktivujete, zapne se automaticky vždy, když změníte kanál. Pokud ji deaktivujete, funkce Time shift nebude fungovat. Funkci Time shift zapnete v A/V pomocí tlačítka PAUSE(ppp). - Default record time : Výchozí čas nahrávání můžete nastavit na 5 minut až 10 hodin Informace o HDD a) Zde můžete zkontrolovat kapacitu HDD, např. celkovou velikost, volné místo, využité místo a název modelu HDD. 5-18

41 Postup Formátování HDD a) Pokud stisknete tlačítko, můžete permanentně mazat všechny soubory na HDD. 5-19

42

43 Zobrazení obecných informací 6.1 Informace titulků Teletext Titulky Jazyk zvuku Zámek Kódování Dolby Rodičovský zámek Typ TV (TV nebo rádio) Číslo a název kanálu Název aktuální události Název satelitu nebo skupiny Podrobné informace o události Upozornění na aktualizaci softwaru Přesný čas Ukazatel postupu události Ukazatel síly signálu Ukazatel kvality signálu a) Kdykoliv stisknete tlačítko INFO, zobrazí se na pár vteřin okno s informacemi. a) Pokud znovu stisknete tlačítko INFO, zobrazí se podrobné EPG okno. b) Stiskněte tlačítko P+- a potom můžete změnit kanál. c) Pokud je v titulku, stiskněte tlačítko / a pak můžete sledovat další EPG. 6-1

44 Zobrazení obecných informací 6.2 Změna TV a rádia Během sledování TV nebo poslechu rádia můžete pomocí tlačítka TV/Rad zvolit TV nebo rádio. 6.3 Seznam kanálů TV nebo rádia Typ TV (TV nebo rádio) Název satelitu nebo skupiny Třídit Stav skupiny Název satelitu Název poskytovatele CAS informace Zobrazit Smazat Přesunout Přejmenovat Zámek Skupina 6-2

45 Zobrazení obecných informací Režim sledování Během sledování TV nebo poslechu rádia si můžete zobrazit seznam kanálů. Seznam kanálů zobrazíte stisknutím tlačítka. Ve spodní části seznamu kanálů si všimněte několika ikon. Každá ikona má speciální a běžnou funkci. Chcete-li změnit režim, přesuňte se na požadovanou ikonu pomocí tlačítka Opt. a) Stiskněte tlačítko nebo A-Z. Pokud chcete zobrazit setříděný seznam kanálů, stiskněte tlačítko A-Z. b) Kurzorem pohybujte pomocí tlačítka /. c) Požadovaný kanál zobrazíte stisknutím tlačítka. d) Pokud chcete setříděný seznam kanálů skrýt, stiskněte tlačítko. <Poznámka> Pokud receiver nahrává, nemůžete sledovat ty kanály, které mají v seznamu kanálů jinou barvu, protože nejsou ve stejném transpondéru. Takže můžete sledovat kanál, který patří stejnému transpondéru nahrávaného kanálu. i - Pokud chcete kanály setřídit, stiskněte tlačítko A-Z. - Pokud chcete změnit režim TV/rádia, stiskněte tlačítko TV/Rad. - Pokud chcete sledovat stránku následujícího nebo předchozího kanálu, stiskněte tlačítko P

46 Zobrazení obecných informací a) Pomocí tlačítka INFO můžete zobrazit informace o zvoleném kanálu satelitu a transpondéru. b) Pomocí tlačítka informace o satelitu a transpondéru skryjete. a) Pokud znáte číslo kanálu, který chcete zobrazit, zadejte jeho číslo pomocí číselných tlačítek. a) Pokud chcete zobrazit kanály v abecedním pořadí, musíte kanály v seznamu seřadit. Kanály seřadíte stisknutím tlačítka A-Z v seznam kanálů nebo na obrazovce. b) Stiskněte číselné tlačítko. Zobrazí se abeceda. c) Zvolte požadované písmeno pomocí číselného tlačítka (1-9) nebo tlačítka / / /. d) Stiskněte tlačítko. Pokud vybraný kanál po zadání písmena neexistuje, nedojde ke změně nastavení Režim mazání a) Pomocí tlačítka Opt zvolte ikonu Delete. b) Zvolte kanál, který chcete odstranit, pomocí tlačítka /. Stiskněte tlačítko. Vpravo vedle názvu kanálu se zobrazí symbol zatržení. c) Uložte a zavřete menu pomocí tlačítka ddd. 6-4

47 Zobrazení obecných informací Režim pohybu a) Pomocí tlačítka Opt zvolte ikonu Move. b) Zvolte kanál, který chcete umístit na jinou pozici. c) Stiskněte tlačítko a potom se vpravo vedle názvu kanálu zobrazí symbol indikující pohyb. d) Pomocí tlačítka / určete novou pozici. e) Pokud chcete přesun kanálu dokončit, stiskněte tlačítko. Symbol pohybu, vpravo vedle názvu kanálu, potom zmizí. f) Uložte a zavřete menu pomocí tlačítka ddd Režim přejmenování a) Pomocí tlačítka Opt zvolte ikonu Rename. b) Zvolte kanál, který chcete přejmenovat, a stiskněte tlačítko. Zobrazí se malé okno určené k úpravě názvu kanálu. c) Pomocí tlačítek / / / a tlačítka můžete zadat písmena názvu kanálu. d) Po dokončení přejmenování zvolte štítek a stiskněte tlačítko. e) Menu zavřete stisknutím tlačítka. Můžete změnit také název skupiny oblíbených kanálů. a) Zvolte požadovanou skupinu. b) Změňte název skupiny podle výše uvedeného postupu. <Poznámka> Funkci mazání a skupiny nelze v režimu skupiny měnit. 6-5

48 Zobrazení obecných informací i - Space : Vepíše mezeru mezi dva znaky. - Back : Smaže znak. - Caps : Přepne na velká nebo malá písmena. - Done : Uloží změnu. - Cancel : Zavře menu přejmenování Režim zámku a) Pomocí tlačítka Opt zvolte ikonu Lock. b) Zvolte kanál, který chcete uzamknout, a stiskněte tlačítko. Zobrazí se následující zpráva. c) Nastavte heslo. Vlevo vedle názvu kanálu se zobrazí symbol zámku. Pokud chcete nastavení zrušit, jen znovu stiskněte tlačítko. d) Uložte a zavřete menu pomocí tlačítka Režim skupin Můžete vytvořit až 8 skupin. V jedné skupině může být až 100 kanálů. Takže můžete získat až 800 oblíbených kanálů. a) Pomocí tlačítka Opt zvolte ikonu Group. b) Zvolte kanály, které chcete zařadit do seznamu oblíbených kanálů. c) Stiskněte tlačítko a potom se v pravé části obrazovky zobrazí malé okno oblíbených kanálů. d) Zvolte číslo skupiny pomocí tlačítka / a stiskněte tlačítko. Pokud chcete nastavení zrušit, jen znovu stiskněte tlačítko. e) Pokud chcete v aktuální skupině zvolit jiný kanál, stiskněte tlačítko /. V seznam kanálů se kanál zobrazí jako označený. f) Pomocí tlačítka nastavte skupinu, kterou jste vybrali pomocí tlačítka /. g) Uložte a zavřete menu pomocí tlačítka. 6-6

49 6.4 Možnosti Zobrazení obecných informací Během sledování TV nebo poslechu rádia stiskněte tlačítko Opt. Zobrazí se malé okno. Můžete zvolit jednu z možností. (Audio, Teletext, Subtitle) Pokud chcete nastavení možností změnit, stiskněte tlačítko / Jazyk zvuku (audio) a) Pomocí tlačítka / zvolte Audio. b) Pomocí tlačítka / zvolte požadovaný jazyk zvuku. c) Jazyk zvuku můžete změnit stisknutím tlačítka Jazyk teletextu (teletext) a) Pomocí tlačítka / zvolte Teletext. b) Pomocí tlačítka / zvolte požadovaný jazyk. c) Stiskněte tlačítko. d) Nyní můžete číst obsah teletextu v jazyce, který jste nastavili, je-li k dispozici Jazyk titulků (subtitle) a) Pomocí tlačítka / zvolte Subtitle. b) Pomocí tlačítka / zvolte požadovaný jazyk. c) Stiskněte tlačítko. d) Pokud vybraný jazyk není k dispozici, titulky se nezobrazí. 6-7

50 Zobrazení obecných informací 6.5 A/V+ Během sledování TV nebo poslechu rádia stiskněte tlačítko A/V+. Zobrazí se malé okno. Můžete zvolit jednu z možností. (Audio Mode, Video Mode) Pokud chcete nastavení možností změnit, stiskněte tlačítko / Režim zvuku a) Pomocí tlačítka / zvolte Audio Mode. b) Pomocí tlačítka / nastavte směr výstupu reproduktorů. (STEREO, LEFT, RIGHT, JOINT) c) Uložte a zavřete menu pomocí tlačítka Režim obrazu (video mode) a) Pomocí tlačítka / zvolte Video Mode. b) Pomocí tlačítka / nastavte formát obrazovky vaší TV. c) Uložte a zavřete menu pomocí tlačítka. 6.6 Fav Během sledování TV nebo poslechu rádia stiskněte tlačítko Fav. Zobrazí se malé okno. Můžete zvolit jednu z možností. (Satellite, Favorite) Pokud chcete nastavení možností změnit, stiskněte tlačítko /. 6-8

51 Zobrazení obecných informací Satelitní kanály a) Pomocí tlačítka / zvolte Satellite. b) Pomocí tlačítka / zvolte požadovaný satelit. c) Stiskněte tlačítko, zobrazí se seznam kanálů vybraného satelitu Oblíbené kanály a) Pomocí tlačítka / zvolte Favorite. b) Pomocí tlačítka / zvolte požadovanou skupinu. c) Stiskněte tlačítko, zobrazí se seznam kanálů vybrané skupiny. 6.7 A-Z Během sledování TV nebo poslechu rádia stiskněte tlačítko A-Z. Zobrazí se seznam seřazených kanálů. 6.8 EPG Stiskněte tlačítko EPG a zobrazí se elektronický průvodce kanály, je-li k dispozici. Časové intervaly jsou uspořádány v řádcích a seznamy kanálů ve sloupcích. 6-9

52 Zobrazení obecných informací EPG informace a) Časový interval změníte pomocí tlačítka /. b) Pomocí tlačítka / zobrazíte průvodce kanály, potom stiskněte tlačítko INFO, zobrazí se podrobné EPG okno. c) Ukončete pomocí tlačítka. i - Stisknutím tlačítka Opt rezervujete kanály s událostmi. Pokud chcete zobrazit podrobný popis rezervace, vyhledejte informace v kapitole Podrobné informace EPG zobrazíte stisknutím tlačítka INFO. 6-10

53 PVR 7.1 Seznam souborů Složka jukeboxu (podporuje pouze mp3) Seznam jukeboxu Seznam souborů Ukazatel procesu Velikost souboru Datum Název aktuální události Přehrávat Smazat Přejmenovat Zamknout Jukebox i Popis ikon - : Složka se soubory - : Nahrané soubory ve formátu AV. - : Hudební soubor. Kanály rádia budou nahrány a komprimovány jako mp3. - : Uzamčený soubor - : Soubor formátu JUKEBOX 7-1

54 PVR Režim přehrávání a) Pomocí tlačítka Opt zvolte přehrávání. b) Pomocí tlačítka / zvolte nahraný soubor. c) Stiskněte tlačítko a soubor se začne přehrávat. d) Seznam souborů zavřete stisknutím tlačítka EXIT Režim mazání a) Pomocí tlačítka Opt zvolte smazání souborů. b) Zvolte soubor, který chcete odstranit, pomocí tlačítka /. c) Pokud se rozhodnete soubor smazat, stiskněte v otevřeném okně Yes (ano). Ukončete pomocí tlačítka EXIT Režim přejmenování a) Pomocí tlačítka Opt zvolte přejmenování. b) Zvolte soubor, který chcete přejmenovat, a stiskněte tlačítko. Zobrazí se malé okno určené k úpravě názvu. c) Pomocí tlačítek / / / a tlačítka můžete zadat písmena názvu souboru. d) Po dokončení přejmenování zvolte štítek Done a stiskněte tlačítko. e) Ukončete pomocí tlačítka EXIT. 7-2

55 PVR Režim zámku a) Pomocí tlačítka Opt zvolte uzamčení. b) Stiskněte tlačítko. Zobrazí se následující zpráva. c) Zadejte vaše heslo a označený soubor se odblokuje. d) Pokud chcete uzamknout jiný soubor, zvolte ho pomocí tlačítka /. A stiskněte tlačítko. c) Menu zavřete stisknutím tlačítka JUKEBOX i a) Pomocí tlačítka Opt zvolte jukebox. b) Stiskněte tlačítko. Zobrazí se následující okno jukeboxu. c) V seznamu souborů zvolte mp3 soubor, který chcete přidat do JUKEBOXU. Pokud chcete přesunutí zrušit, stiskněte tlačítko v okně JUKEBOXU. d) Přidávání souborů zastavíte stisknutím tlačítka nebo Opt. - Nahrávaný soubor je v seznamu označen červeně. Během nahrávání je nemožné soubor označený červeně přehrávat, mazat a přejmenovávat. - Několik přístupných tlačítek v seznamu souborů Můžete nahrávat živý zvuk/obraz a zastavit ho. Dále můžete pomocí trikových tlačítek, např. PLAY( ), FF( ), REW( ), SLOW( ), sledovat již existující nahraný soubor. 7-3

56 PVR 7.2 PVR lišta PVR lištu zobrazte stisknutím tlačítka / nebo tlačítek PLAY( ), FF( ), REW( ), SLOW( ). Název aktuálního kanálu Aktuální pozice Stav PVR Doba nahrávání Časová mezera Ukazatel procesu Poloha ovládání i - Popis ikon : Stav funkce Time Shift : Stav nahrávání : Stav funkce Time Shift a nahrávání : Stav přehrávání a přetáčení : Stav přehrávání funkce Time Shift a přetáčení : Stav nahrávání, přehrávání a přetáčení Funkce Time Shift Funkce Time Shift automaticky nahraje aktuálně přehrávaný program. Pokud byste nějakou část pořadu neviděli, nebo byste ji rádi viděli znovu, nemusíte ji nahrávat manuálně. a) Pokud je funkce Time Shift v menu PVR aktivována, je Time Shift stále vysílán a mění kanály. Funkci Time Shift nelze vypnout, je-li aktivována, kromě případu, kdy zvolíte nahrávání konkrétního kanálu. 7-4

57 PVR a) Pokud je funkce Time Shift v menu PVR deaktivována, funguje Time Shift pouze tehdy, pokud stisknete tlačítko PAUSE (II) Nahrávání a) Pokud chcete nahrávat kanál, který sledujete, stiskněte tlačítko Record( ). b) Nahrávání nelze zrušit žádným jiným tlačítkem, nebo přepnutím kanálu apod., pouze stisknutím tlačítka STOP( ). i - Maximální délka nahrávání je v menu nastavena na výchozí hodnotu. Pokud chcete délku nahrávání změnit, stiskněte tlačítko /. (Minimum: 5 minut, maximum: 10 hodin) Nahrávání a zároveň přehrávání jednoho kanálu a) Při sledování požadovaného kanálu stiskněte tlačítko Record( ). b) Stiskněte tlačítko REW ( ) a místo, které chcete sledovat, vyhledejte pomocí tlačítka / / /. 7-5

58 PVR a) Jakmile naleznete požadované místo, stiskněte tlačítko PLAY( ). b) Nahraný obsah se přehraje od vybraného místa až k aktuálně nahrávané části Nahrávání jednoho kanálu a zároveň přehrávání jiného souboru a) Při sledování požadovaného kanálu stiskněte tlačítko REC( ). b) Seznam souborů otevřete stisknutím tlačítka LIST( ). c) Pomocí tlačítka / zvolte požadovaný soubor. d) Vybraný soubor přehrajte stisknutím tlačítka PLAY( ). e) Sledování zastavte stisknutím tlačítka STOP ( ) a následně se zobrazí nahrávaný kanál Nahrávání jednoho kanálu a zároveň sledování jiného kanálu Během nahrávání můžete sledovat jiný kanál. a) Při sledování požadovaného kanálu stiskněte tlačítko REC( ). b) Seznam kanálů zobrazíte stisknutím tlačítka. c) Zvolte kanál, který chcete sledovat, pomocí tlačítka /. <Poznámka> Některé kanály jsou omezeny kvůli transpondéru nahrávaného kanálu. 7-6

59 PVR Přehrávání a) Seznam souborů otevřete stisknutím tlačítka LIST( ). b) Zvolte soubor, který chcete sledovat, pomocí tlačítka /. c) Stiskněte tlačítko nebo PLAY( ). a) Seznam souborů zavřete stisknutím tlačítka. b) Pokud chcete zkontrolovat stav přehrávání, stiskněte tlačítko / nebo tlačítka REW, FF, apod. a) Během přehrávání stiskněte číselná tlačítka (0-9). b) Každé z čísel představuje poměr vybraného čísla ku deseti. Pokud tedy stisknete číslo 3, pozice ovládání se přesune na 30% procesu. 7-7

60 PVR Přeskakování při přehrávání a) Pomocí tlačítka / můžete umístit polohu ovládání do požadované polohy. b) Uvolněním tlačítka / pokračuje přehrávání od zvoleného místa. Aktuální pozice Pozice po přeskočení Záložka Funkce záložky vám umožňuje v souboru nastavit záložky v místech, odkud chcete přehrávat nebo která chcete znovu shlédnout. a) Spusťte přehrávání souboru, který chcete sledovat. b) Pomocí tlačítka / přesuňte polohu ovládání do požadované polohy. Potom stiskněte tlačítko MARK a bílá značka se přesune do vybrané polohy. c) Záložku odstraníte tak, že pomocí tlačítka / přesunete polohu ovládání na požadovanou záložku a ovládání zčerná. Pak stiskněte tlačítko MARK. d) Stiskněte tlačítko JUMP a poloha ovládání se přesune na následující záložku, přehrávání se potom spustí od tohoto místa. i - Maximální počet záložek v jednom souboru je První záložka již existuje, a to na začátku souboru. 7-8

61 PVR FF/REW/SLOW Tyto funkce lze použít pouze při přehrávání a při aktivované funkci Time Shift. <Rychlé přetáčení dopředu / rychlost: x2, x3, x4 > a) Stiskněte tlačítko FF( ). b) Pokud tlačítko FF( ) podržíte, zvýší se rychlost na 4násobek. i : Ikona rychlého přetáčení dopředu při přehrávání. : Ikona rychlého přetáčení dopředu při spuštěné funkci Time Shift. <Rychlé přetáčení dozadu / rychlost: x2, x3, x4 > a) Stiskněte tlačítko REW( ). b) Pokud tlačítko REW ( ) podržíte, zvýší se rychlost na 4násobek. < Zpomalené přehrávání > a) Stiskněte tlačítko SLOW( ). b) Pokud tlačítko SLOW( ) podržíte, sníží se rychlost na 1/4. 7-9

62 PVR Nastavení úseku opakování, kopírování a stříhání Na PVR liště můžete nastavit úsek nahraného souboru určený k opakovanému přehrávání, kopírování nebo stříhání. a) Přehraje nahraný soubor. b) Pomocí tlačítka / umístí polohu ovládání na začátek požadovaného úseku. c) Stisknutím tlačítka A-B nastavte začátek úseku a potom se pomocí tlačítka / přesuňte na jeho konec. 7.3 PIP (Picture In Picture). a) Na konci úseku znovu stiskněte tlačítko A-B, pak se zobrazí okno. b) Pomocí tlačítka / můžete zvolit jednu z funkcí, např. Repeat block (opakování úseku), Copy block (kopírování úseku), Cut (střih úseku). c) Stisknutím tlačítka spustíte opakování, kopírování nebo střih úseku. d) Nastavení úseku zrušte stisknutím tlačítka EXIT nebo tlačítka A-B. a) Stiskněte tlačítko PIP. b) Pomocí tlačítka MOVE můžete přesouvat podřízený obraz. c) Stisknutím tlačítka SWAP přepínáte mezi hlavním a podřízeným obrazem. d) Režim PIP ukončete pomocí tlačítka EXIT. 7-10

63 PVR i - podporuje přehrávání následujících formátů souborů Typ souboru Běžná rychlost FF/REW/SLOW Pauza Přeskočení Záložka Opakování úseku O O O O O O O X X X X X 7.4 USB 2.0 Soubor můžete stáhnout z STB do PC a obráceně pomocí USB portu. Pokud stáhnete MP3 soubory z PC, můžete tyto soubory uložit a přehrávat v STB. Také pokud uložíte kanál rádia na pevný disk, bude soubor konvertován na MP3 formát a budete ho tedy moci přehrát i na vašem PC nebo MP3 přehrávači. Pokud si chcete na pevném disku vytvořit soubor STB, musíte STB připojit k PC pomocí USB kabelu. Po připojení USB můžete používat STB jako přídavný pevný disk. Instalace USB ovladače i Po připojení USB kabelu se zobrazí se níže uvedené okno a vy následujte pokyny v něm uvedené. V následujícím okně zvolte adresář USB ovladače. Potom se v systémových informacích, jak je uvedeno vlevo, zobrazí informace o ovladači. Po vložení dodané diskety do disketové jednotky a určení místa v okně stiskněte myší symbol OK. Po dokončení instalace ovladače si v appletu všimněte nového ovladače disku. - Přesun soubor je možný pouze tehdy, pokud je vypnutý STB. 7-11

64

65 8.1 Odstranění problémů Doplňující informace Neobvyklý chod receiveru může mít různé důvody. Proto nejdříve vyzkoušejte níže uvedené postupy. Pokud ani potom nebude moci problém vyřešit, kontaktujte svého prodejce. Neotevírejte kryt receiveru. Vystavili byste se nebezpečí. Příznak Příčina Náprava Na předním panelu Není zapojený napájecí kabel. Zkontrolujte, že je napájecí kabel se nezobrazí žádná zapojený do zásuvky. zpráva. Nezobrazuje se Špatné zapojení audio/video výstupu Zapojte správně audio/video výstup obraz nebo není receiveru a TV. receiveru a TV. reprodukován zvuk. Je špatně zapojená satelitní anténa. Zapojte správně kabel antény. Zobrazí se zpráva o nepřítomnosti signálu nebo je signál příliš slabý. Je vypnutý zvuk. TV je vypnutá. Zkontrolujte ostatní zařízení připojená mezi LNB a receiverem nebo upravte umístění antény. Stiskněte tlačítko MUTE. Zapněte TV. Nezobrazuje se Receiver nepřijímá žádný signál. Zkontrolujte kabel antény, kabel žádný obraz. vyměňte nebo kabel pevně zapojte do receiveru. Jsou zadané nesprávné hodnoty některého z parametrů tuneru. Není přijímán signál Parabolická anténa nesměřuje na nebo je signál slabý. satelit. Parabolická anténa je příliš malá. Je špatný LNB. V menu instalace nastavte správné hodnoty parametrů tuneru. Anténu nasměrujte. Vyměňte anténu za větší. Vyměňte LNB. Nefunguje dálkový Baterie v dálkovém ovladači jsou Zkontrolujte, že jsou baterie ovladač. vybité nebo v něm vůbec nejsou. v dálkovém ovladači správně vložené. Obraz je nekvalitní. LNB není dostatečně napájený nebo Změňte napájení LNB v menu Méně kanálů při se signál ztrácí v kabelu. nastavení antény na 14v/19v. ladění. 8-1

66 8.2 Technické údaje A. Tuner a demodulátor Doplňující informace Frekvenční rozsah Úroveň RF vstupního signálu RF impedance IF pásmo Napájení LNB přetížení LNB Tone Switch Ovládání DiSEqC Demodulace Symbol Rate 950 MHz až 2150 MHz -25 až -65 dbm 75 Ω 55 MHz/8 MHz (méně než 5 Ms/s) 13/18 DC, 14/19 V +/-5 %, 0,5 Amax, 0,8 A, ochrana proti 22 khz +/-2 khz, 0,6 Vpp +/-0,2 V Verze 1.2, Tone burst A/B QPSK 1~45 Ms/s / SCPC, MCPC B. MPEG Transport Stream MPEG-2 ISO/IEC Transport Stream Vstupní rate Max. 15 Mbitů/s Obraz MPEG-2 MP@ML Zvuk MPEG-1/2 Audio Layer 1,2 Poměr stran obrazu 4:3, 16:9 Rozlišení obrazu 720 x 576 (PAL), 720 x 480 (NTSC) Režim zvuku Stereo, Dual channel, Joint stereo, Mono Vzorkovací frekvence zvuku 32 / 44,1 / 48 khz 8-2

67 Doplňující informace C. Konektor Vstup LNB IF Výstup LNB IF Loop-through TV SCART VCR SCART Sériový port Typ F, IEC zásuvka Typ F, IEC zásuvka RGB, CVBS, Y, C AUDIO L,R CVBS AUDIO L,R RS232C D-sub zástrčka D. RF modulátor RF konektor Frekvence Výstupní kanál TV standard 75 Ω IEC169-2, zástrčka/zásuvka 470 MHz až 860 MHz CH pro demodulátor PAL B/G/I/D/K volitelné v nastavení menu E. Napájení Napětí Spotřeba energie Hmotnost Provozní teplota Skladovací teplota V AC (SMPS) Max. 55 W Asi 1,5 kg 0 o C - 40 o C -40 o C - 65 o C F. Rozhraní podmíněného přístupu (volitelné) PCMCIA 2 sloty, rozhraní Common Interface 8-3

68 Doplňující informace H. SCART konektor PIN Č. TV AUX 1 Audio výstup pravý Audio výstup pravý 2 - Audio vstup pravý 3 Audio výstup pravý Audio výstup levý 4 Audio uzemnění Audio uzemnění 5 Modré uzemnění Modré uzemnění 6 - Audio vstup levý 7 Modrý výstup Modrý vstup 8 Ovládání funkce Výstup Ovládání funkce Vstup 9 Zelené uzemnění Zelené uzemnění Zelený výstup Zelený vstup Červené uzemnění Červené uzemnění 14 Uzemnění potlačení zobrazení grafiky Uzemnění potlačení zobrazení grafiky 15 Červený (C) výstup Červený (C) vstup 16 Výstup potlačení zobrazení grafiky Vstup potlačení zobrazení grafiky 17 CVBS uzemnění CVBS uzemnění 18 CVBS uzemnění CVBS uzemnění 19 CVBS(Y) Výstup CVBS Výstup 20 - CVBS (Y) vstup 21 Uzemnění Uzemnění 8-4

69 Doplňující informace 8.3 Slovník DiSEqC Ovládání digitálního satelitu. EPG Electronic Program Guide. Software, který uživatelům umožňuje snadno se pohybovat ve velkém množství kanálů poskytnutých digitální technologií, aby si mohli zvolit požadovanou službu. FEC Forward Error Correction. Korekci chybných bitů v přijímaném signálu. LNB (Low-Noise Block) LNB je elektronická jednotka instalovaná na parabolické anténě. Přijímá signály odrážené anténou a konvertuje je na signály použitelné satelitním přijímačem. Parental control (rodičovský zámek) Omezení sledování určitých programů, kanálů, programů se specifikovanou klasifikací a programů vysílaných během určitého časového úseku. PIN Personal Identification Number. Čtyřmístný kód používaný pro zablokování/odblokování, např. funkce rodičovského zámku. Polarizace Polarizace umožňuje, aby bylo možné několik programů umístit do stejného frekvenčního pásma. Signály ze satelitu jsou přenášeny buď s lineární (vertikální nebo horizontální) polarizací nebo kruhovou (pravou nebo levou) polarizací. RS 232 Sériový komunikační datový port. Parabolická anténa Anténa ve tvaru paraboly, která přijímá signály ze satelitu. Parabola směruje signály do LNB. SCART 21jehličkový konektor používaný pro připojení satelitního přijímače, TV a VCR. Kódované satelitní programy Některé satelitní TV programy jsou přenášeny zakódované. Abyste mohli takové programy sledovat, potřebujete dekódovací kartu a CA modul. Symbol rate Velikost přenosu digitálního balíčku. 8-5
