Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA. BREAK-TDW a RDW-PDS. Připojení ke sběrnici KEYBUS systému DSC POWER.

Rozměr: px
Začít zobrazení ze stránky:

Download "Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA. BREAK-TDW a RDW-PDS. Připojení ke sběrnici KEYBUS systému DSC POWER."

Transkript

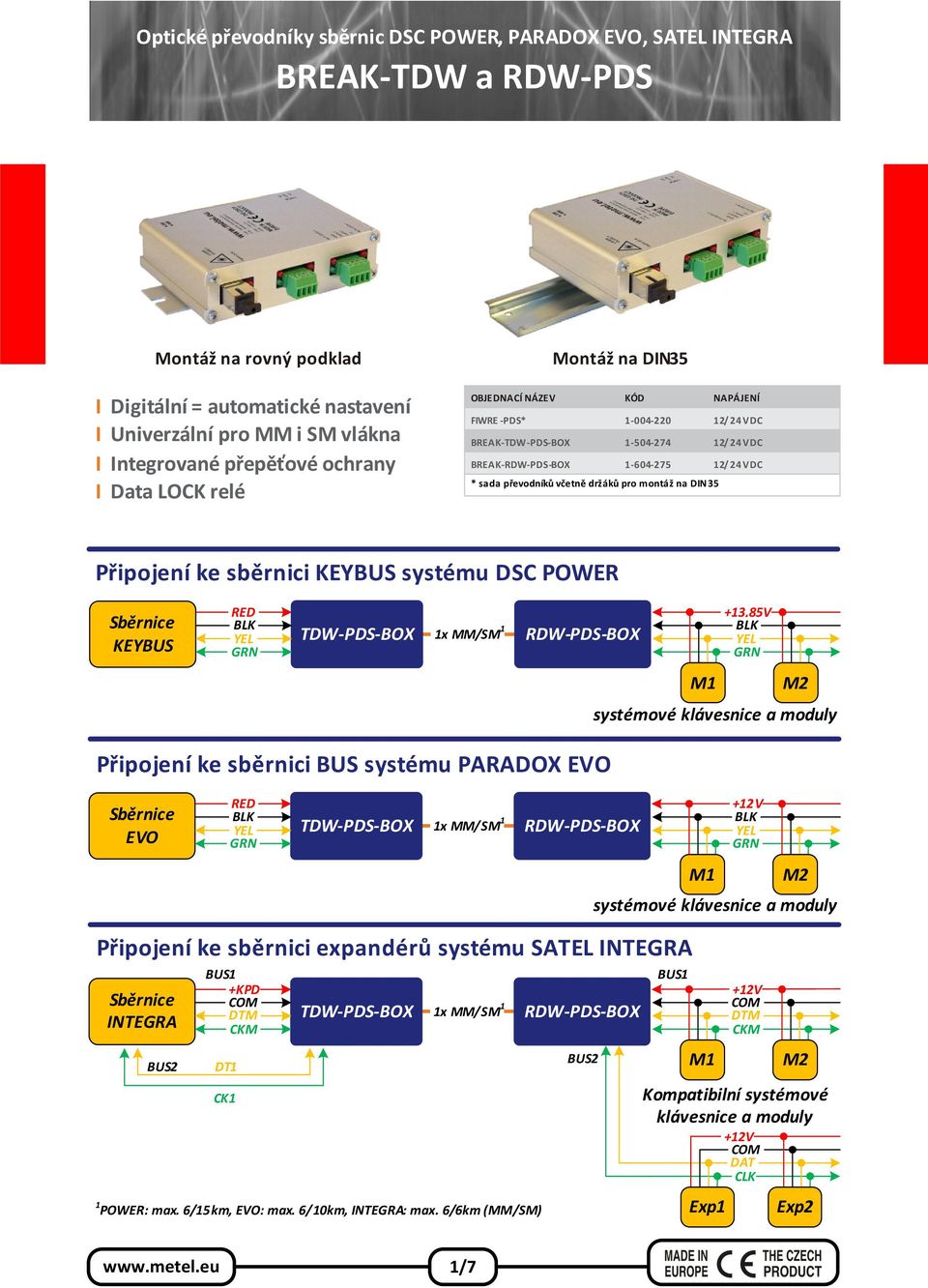

1 Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW a Montáž na rovný podklad I Digitální = automatické nastavení I Univerzální pro MM i SM vlákna I Integrované přepěťové ochrany I Data LOCK relé Montáž na DIN35 OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ FIWRE-PDS* / 24 VDC BREAK / 24 VDC BREAK / 24 VDC * sada převodníků včetně držáků pro montáž na DIN35 Připojení ke sběrnici KEYBUS systému DSC POWER Sběrnice KEYBUS 1x MM/SM 1 +13,85V M1 M2 systémové klávesnice a moduly Připojení ke sběrnici BUS systému PARADOX EVO Sběrnice EVO 1x MM/SM 1 +12V M1 M2 systémové klávesnice a moduly Připojení ke sběrnici expandérů systému SATEL INTEGRA Sběrnice INTEGRA BUS2 BUS1 +KPD COM. DTM. CKM. DT1 CK1 1x MM/SM 1 1 POWER: max. 6/15km, EVO: max. 6/10km, INTEGRA: max. 6/6km (MM/SM) BUS2 BUS1 M1 +12V COM. DTM. CKM. M2 Kompatibilní systémové klávesnice a moduly Exp1 +12V COM. DAT. CLK Exp2 6/14 1/7

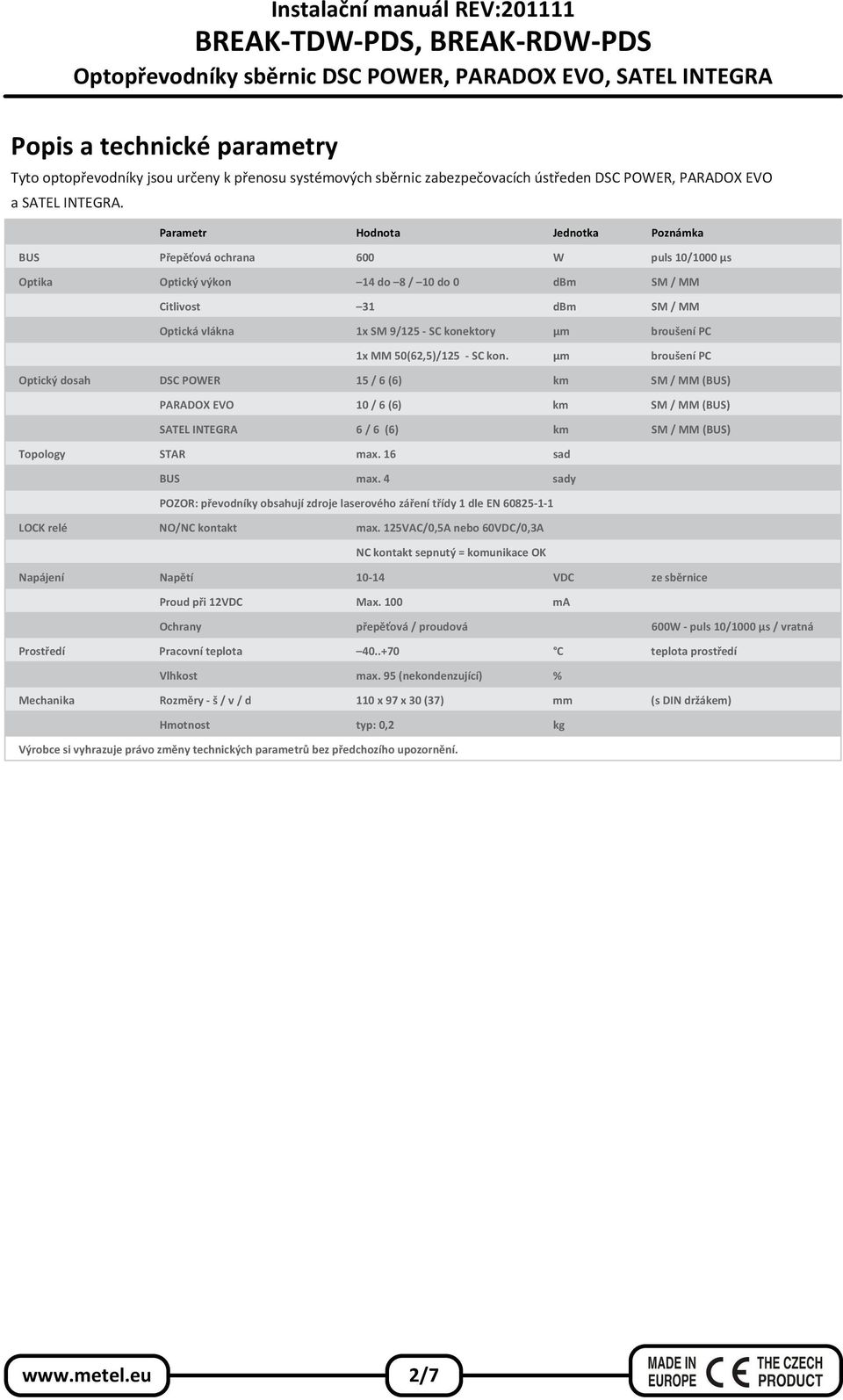

2 Popis a technické parametry Tyto optopřevodníky jsou určeny k přenosu systémových sběrnic zabezpečovacích ústředen DSC POWER, PARADOX EVO a SATEL INTEGRA. Parametr Hodnota Jednotka Poznámka BUS Přepěťová ochrana 600 W puls 10/1000 μs Optika Optický výkon 14 do 8 / 10 do 0 dbm SM / MM Citlivost 31 dbm SM / MM Optická vlákna 1x SM 9/125 - SC konektory µm broušení PC 1x MM 50(62,5)/125 - SC kon. µm broušení PC Optický dosah DSC POWER 15 / 6 (6) km SM / MM (BUS) PARADOX EVO 10 / 6 (6) km SM / MM (BUS) SATEL INTEGRA 6 / 6 (6) km SM / MM (BUS) Topology STAR max. 16 sad BUS max. 4 sady POZOR: převodníky obsahují zdroje laserového záření třídy 1 dle EN LOCK relé NO/NC kontakt max. 125VAC/0,5A nebo 60VDC/0,3A NC kontakt sepnutý = komunikace OK Napájení Napětí VDC ze sběrnice Proud při 12VDC Max. 100 ma Ochrany přepěťová / proudová 600W - puls 10/1000 μs/ vratná Prostředí Pracovní teplota C teplota prostředí Vlhkost max. 95 (nekondenzující) % Mechanika Rozměry -š / v / d 110 x 97 x 30 (37) mm (s DIN držákem) Hmotnost typ: 0,2 kg Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. 2/7

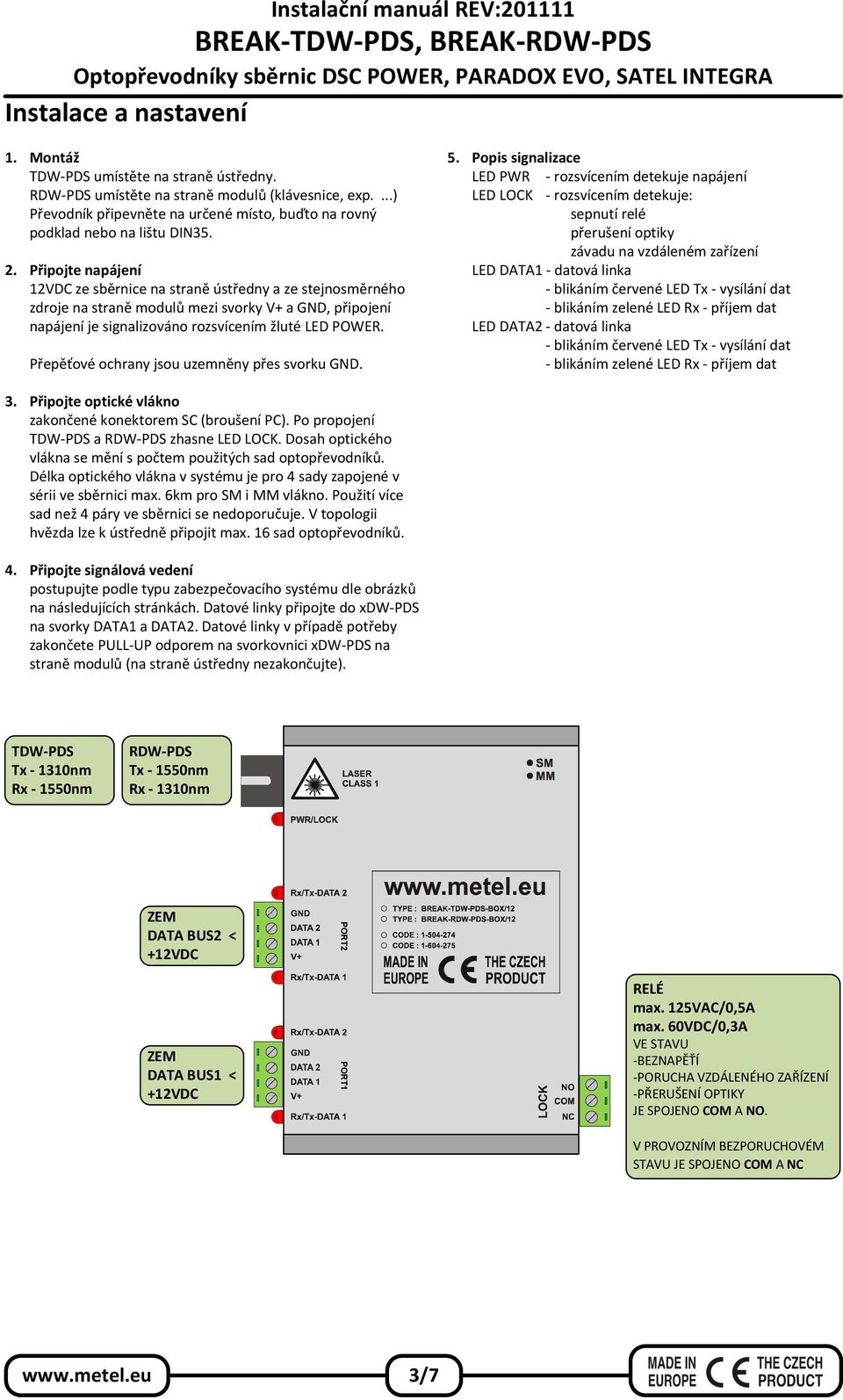

3 Instalace a nastavení 1. Montáž umístěte na straně ústředny. umístěte na straně modulů (klávesnice, exp....) Převodník připevněte na určené místo, buďto na rovný podklad nebo na lištu DIN Připojte napájení 12VDC ze sběrnice na straně ústředny a ze stejnosměrného zdroje na straně modulů mezi svorky V+ a GND, připojení napájení je signalizováno rozsvícením žluté LED POWER. Přepěťové ochrany jsou uzemněny přes svorku GND. 5. Popis signalizace LED PWR - rozsvícením detekuje napájení LED LOCK - rozsvícením detekuje: sepnutí relé přerušení optiky závadu na vzdáleném zařízení LED DATA1 - datová linka - blikáním červené LED Tx - vysílání dat - blikáním zelené LED Rx - příjem dat LED DATA2 - datová linka - blikáním červené LED Tx - vysílání dat - blikáním zelené LED Rx - příjem dat 3. Připojte optické vlákno zakončené konektorem SC (broušení PC). Po propojení a zhasne LED LOCK. Dosah optického vlákna se mění s počtem použitých sad optopřevodníků. Délka optického vlákna v systému je pro 4 sady zapojené v sérii ve sběrnici max. 6km pro SM i MM vlákno. Použití více sad než 4 páry ve sběrnici se nedoporučuje. V topologii hvězda lze k ústředně připojit max. 16 sad optopřevodníků. 4. Připojte signálová vedení postupujte podle typu zabezpečovacího systému dle obrázků na následujících stránkách. Datové linky připojte do xdw-pds na svorky DATA1 a DATA2. Datové linky v případě potřeby zakončete PULL-UP odporem na svorkovnici xdw-pds na straně modulů (na straně ústředny nezakončujte). Tx -1310nm Rx -1550nm Tx -1550nm Rx -1310nm ZEM DATA BUS2 < +12VDC ZEM DATA BUS1 < +12VDC RELÉ max. 125VAC/0,5A max. 60VDC/0,3A VE STAVU -BEZNAPĚŤÍ -PORUCHA VZDÁLENÉHO ZAŘÍZENÍ -PŘERUŠENÍ OPTIKY JE SPOJENO COM A NO. V PROVOZNÍM BEZPORUCHOVÉM STAVU JE SPOJENO COM A NC 3/7

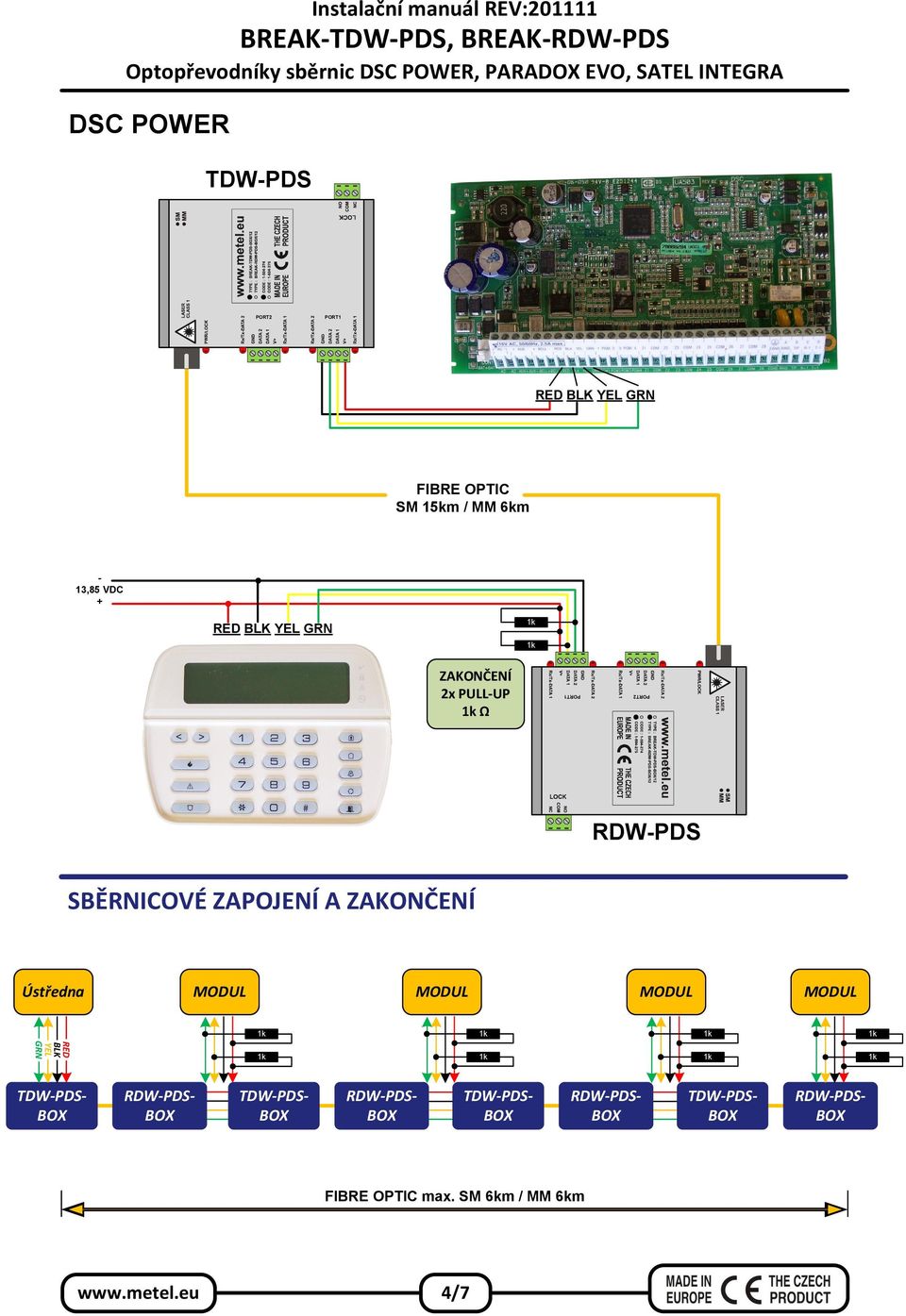

4 DSC POWER PORT2 PORT1 RED BLK YEL GRN FIBRE OPTIC SM 15km / MM 6km - 13,85 VDC + RED BLK YEL GRN ZAKONČENÍ 2x PULL-UP Ω SBĚRNICOVÉ ZAPOJENÍ A ZAKONČENÍ Ústředna MODUL MODUL MODUL MODUL FIBRE OPTIC max. SM 6km / MM 6km 4/7

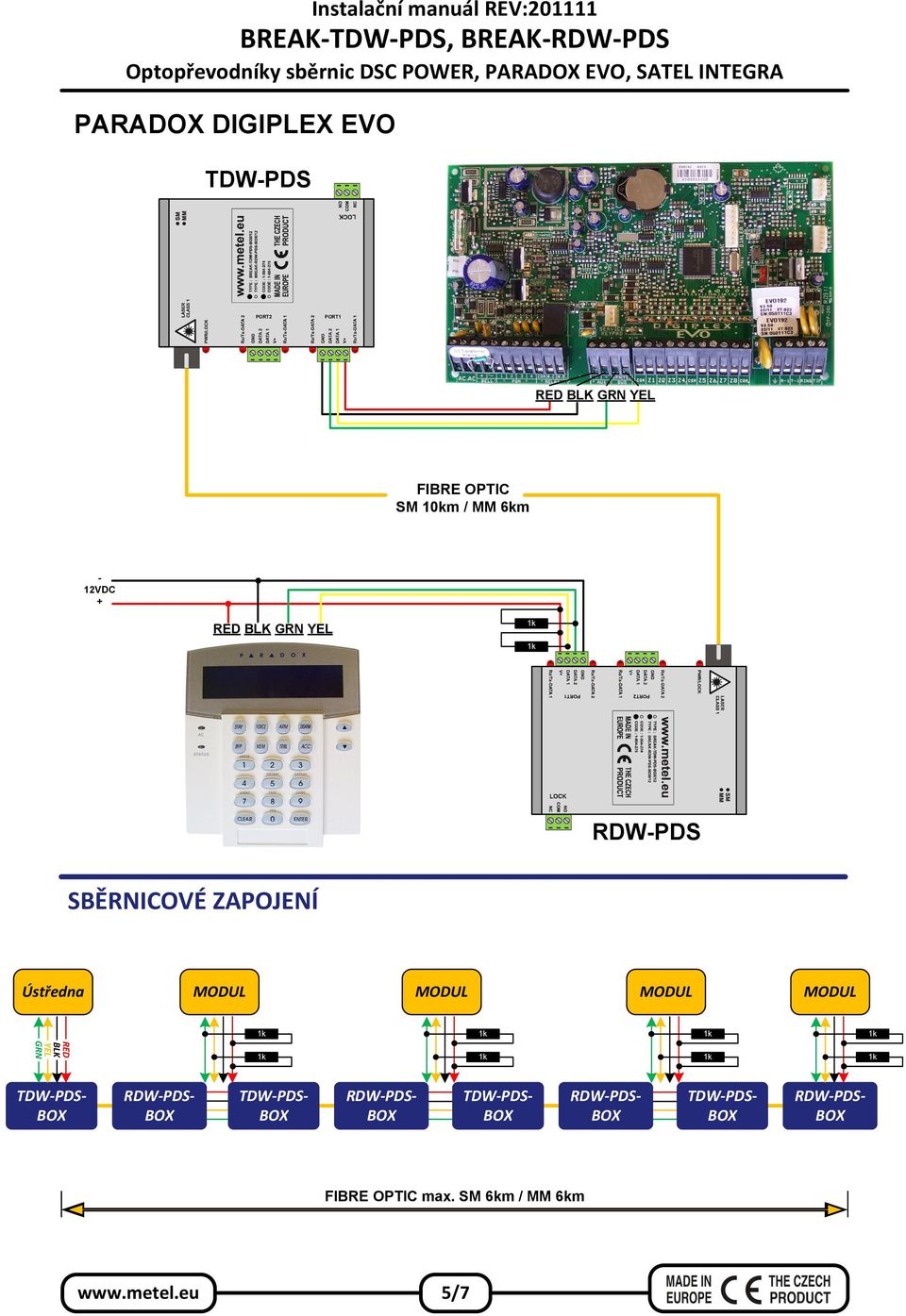

5 PARADOX DIGIPLEX EVO PORT2 PORT1 RED BLK GRN YEL FIBRE OPTIC SM 10km / MM 6km - 12VDC + RED BLK GRN YEL SBĚRNICOVÉ ZAPOJENÍ Ústředna MODUL MODUL MODUL MODUL FIBRE OPTIC max. SM 6km / MM 6km 5/7

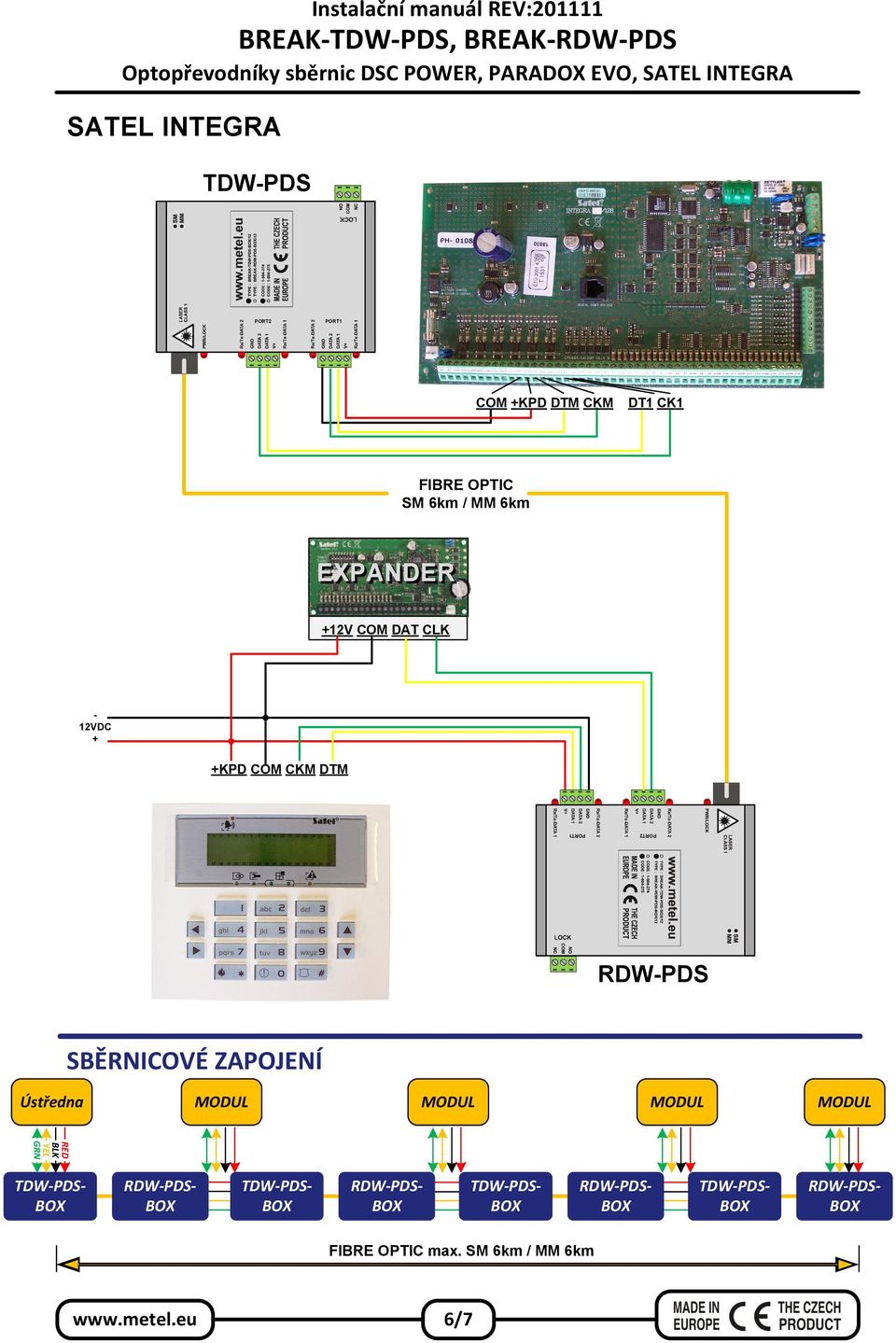

6 SATEL INTEGRA PORT2 PORT1 COM +KPD DTM CKM DT1 CK1 FIBRE OPTIC SM 6km / MM 6km EXPANDER EXPANDER +12V COM DAT CLK - 12VDC + +KPD COM CKM DTM SBĚRNICOVÉ ZAPOJENÍ Ústředna MODUL MODUL MODUL MODUL FIBRE OPTIC max. SM 6km / MM 6km 6/7

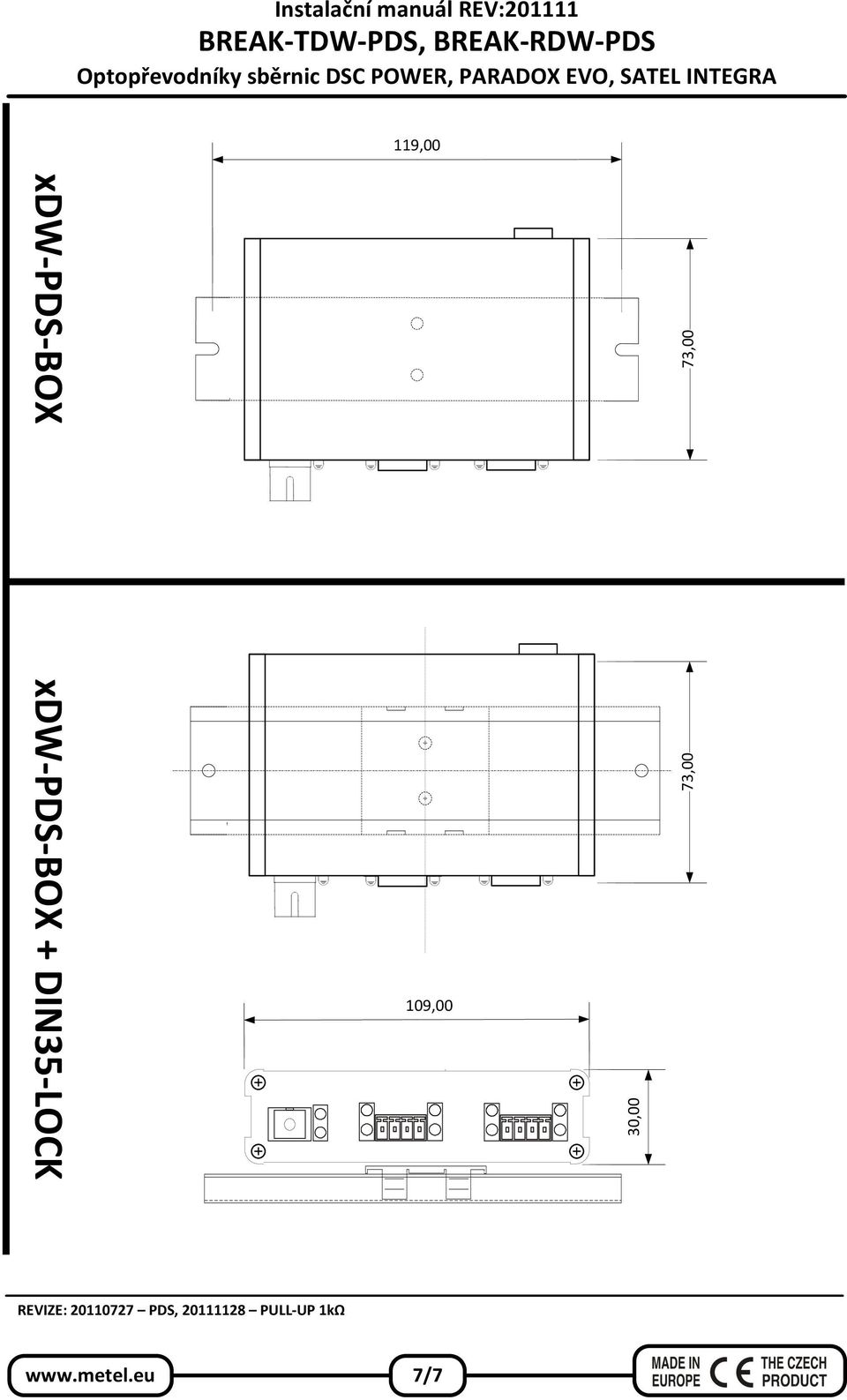

7 119,00 xdw-pds- xdw-pds- + DIN35-LOCK 109,00 30,00 73,00 73,00 REVIZE: PDS, PULL-UP Ω 7/7
