1 Diagnstické systémy STARMON Ing. Jarslav Mládek a klektiv střediska elektrniky STARMON s.r.. Chceň Seminář K aktuálním prblémům zabezpečvací techniky v dpravě X 20. května 2015, ZČU Plzeň, Fakulta elektrtechnická, Univerzitní 26, Plzeň - Bry

2 Účel diagnstiky ZZ becně Získání archívu prvzních stavů Predikce pruchvých stavů Efektivnější a přesnější lkalizace zdrje pruchy Snížení nákladů na údržbu (racinalizace, lgistika) Zvýšení kvality údržby (mezení lidskéh faktru) Centralizace údržby (kmplexnější přehled, výběrvý persnál) Nepřímé zvýšení bezpečnsti, splehlivsti a dstupnsti diagnstikvanéh ZZ Přens nikliv bezpečných infrmací d nadřazených systémů

3 Histrie MÚ DISTA Dluhleté zkušensti firmy Starmn s diagnstiku relévých a elektrnických SSZ, TZZ a PZZ (DIAB1 a DIAB2) První prcesrvý systém diagnstiky v ČR v rce 1993 Vznikla nutnst mdernizace měřicí ústředny s pžadavky: Stavvá diagnstika (snímání stavu relé neb stav elektrnickéh ZZ pmcí datvé vazby) Autmatická měřicí diagnstika s mžnstí uznání náhrady měření při údržbě, kalibrvatelnst měřicích desek Autmatické měření izlačních dprů napájecích sustav, bvdů výhybek a klejvých bvdů, mžnst náhrady měření při údržbě MÚ DISTA vyrábíme d rku 2003 ve splupráci s AŽD Praha MÚ DISTA je průběžně invvána

4 Histrie MÚ DISTA Stavvá a měřicí diagnstika ES ESA-11, ESA-33, ESA-44, ESA-11M, K-2000, K-2002 a ESB Stavvá a měřicí diagnstika klejvých bvdů KOA-1, EFCP, DSŠ Stavvá diagnstika relévých ZZ (SZZ, TZZ, PZZ) na síti SŽDC a DPP Metr. Díky bchdním aktivitám firem AŽD Praha a Starmn Chceň jsu dnes již stvky instalací MÚ DISTA a t nejen v ČR, ale i v zahraničí (SK, Bělrusk, Litva, Gruzie, Ukrajina, aj.)

5 Vlastnsti MÚ DISTA Hdncení bezpečnsti dle ČSN EN Zařízení DISTA je mžné pužít na becná měření a detekci signálů na zabezpečvacích zařízeních se SIL4 Mdulární prvedení HW i SW Jednduchá knfigurace MÚ i desek pmcí PC Otevřený kmunikační prtkl (nepsaný standard pr diagnstické pdsystémy vyvinutý ve splupráci s AŽD Praha) MÚ DISTA také umžňuje přens infrmací pmcí prtklu dle ČSN EN (pužití v systému DDTS SŽDC) Ústřednu lze becně pužít jak pdsystém SCADA u telemetrických systémů v průmyslvé autmatizaci

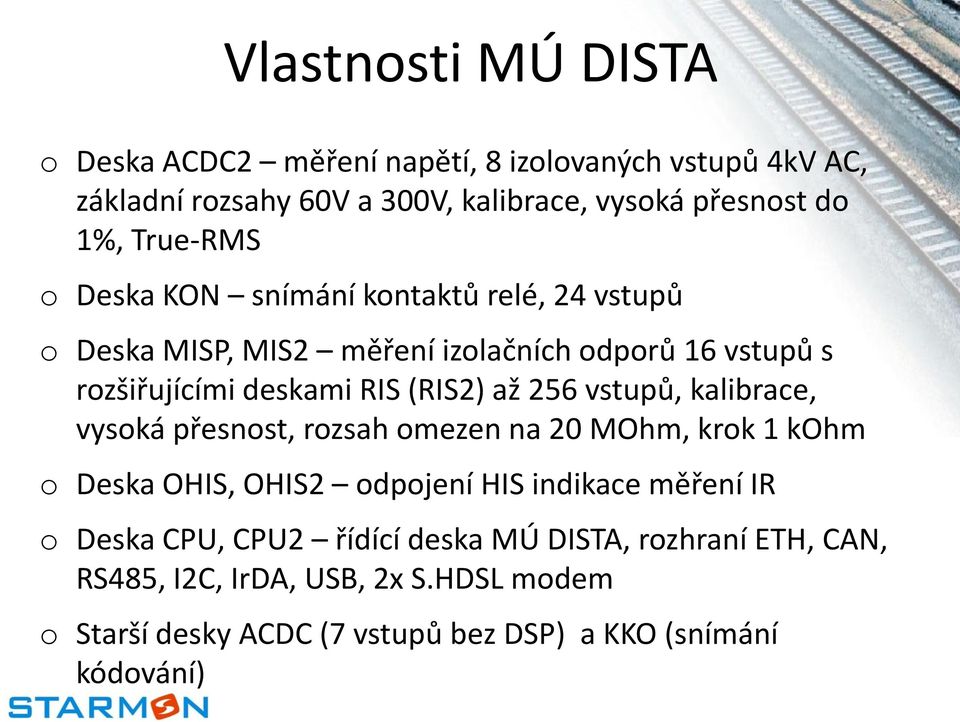

6 Vlastnsti MÚ DISTA Deska ACDC2 měření napětí, 8 izlvaných vstupů 4kV AC, základní rzsahy 60V a 300V, kalibrace, vyská přesnst d 1%, True-RMS Deska KON snímání kntaktů relé, 24 vstupů Deska MISP, MIS2 měření izlačních dprů 16 vstupů s rzšiřujícími deskami RIS (RIS2) až 256 vstupů, kalibrace, vyská přesnst, rzsah mezen na 20 MOhm, krk 1 kohm Deska OHIS, OHIS2 dpjení HIS indikace měření IR Deska CPU, CPU2 řídící deska MÚ DISTA, rzhraní ETH, CAN, RS485, I2C, IrDA, USB, 2x S.HDSL mdem Starší desky ACDC (7 vstupů bez DSP) a KKO (snímání kódvání)

7 Vlastnsti MÚ DISTA Měření napětí AC i DC d 1 khz (ACDC, ACDC2) Měření prudu AC i DC d 1 khz (ACDC, ACDC2) Měření frekvence d 1 khz (ACDC2) Snímání stavu kntaktů (KON, KON2) Snímání kódvání klejvých bvdů (KKO, ACDC2) Měření izlačníh dpru a mžnst krátkdbéh dpjení HIS d sustavy (MISP, RIS, MIS2, RIS2, OHIS) Připjení d sítě LDS, Intranet, Diagnet neb sítě UP (ETH, xdsl)

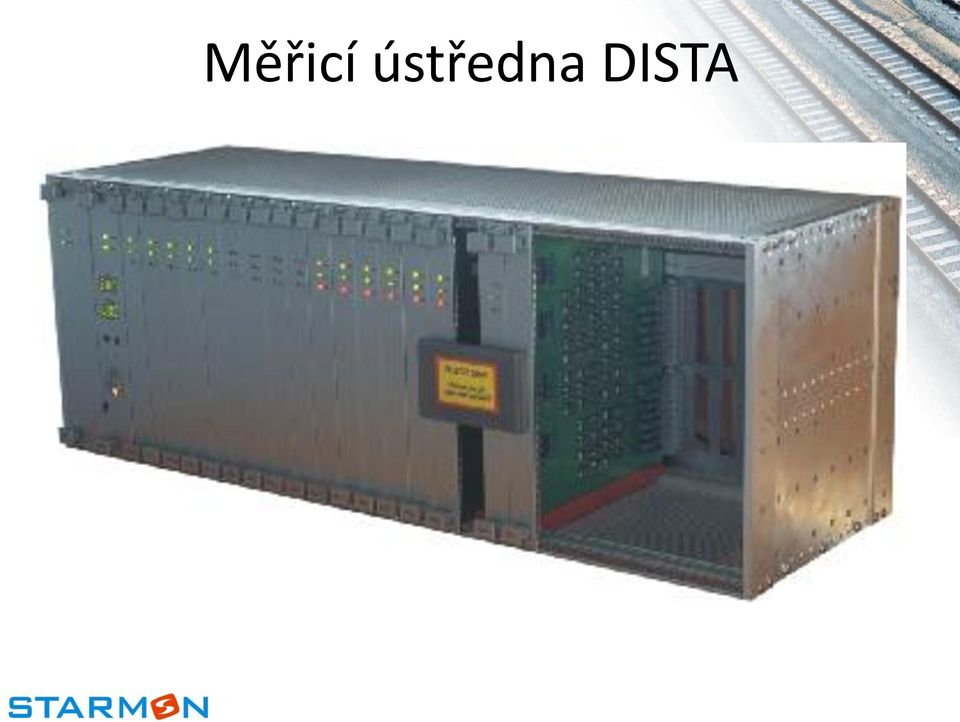

8 Měřicí ústředna DISTA

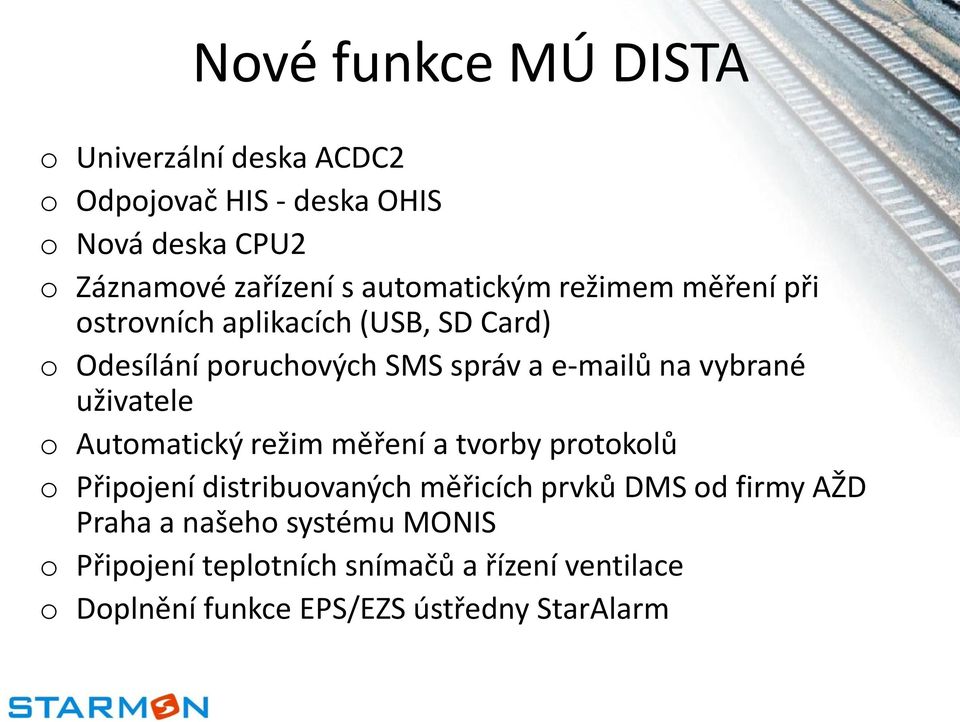

9 Nvé funkce MÚ DISTA Univerzální deska ACDC2 Odpjvač HIS - deska OHIS Nvá deska CPU2 Záznamvé zařízení s autmatickým režimem měření při strvních aplikacích (USB, SD Card) Odesílání pruchvých SMS správ a ů na vybrané uživatele Autmatický režim měření a tvrby prtklů Připjení distribuvaných měřicích prvků DMS d firmy AŽD Praha a našeh systému MONIS Připjení tepltních snímačů a řízení ventilace Dplnění funkce EPS/EZS ústředny StarAlarm

10 Deska ACDC2 8 diferenciálních vstupů pr měření napětí Rzsah 4 V, 10 V, 60 V, 100 V, 300 V a 500 V Vstupní dpr 18 MΩ / 300 V Elektrická pevnst vstupů 4 kv AC (i mezi vstupy) Digitální zpracvání signálu d 1 khz

11 Zapjení vstupu ACDC2 Odprvý dělič Přepěťvá chrana Izlační zesilvač DC/DC 12V R1 R R V1 R2 R1 Rz Vcc + - GND Vcc2 Out+ Out- GND2 R R C + - Ref Ref 5V R2 Izlační bariéra

12 Zpracvání signálu v ACDC2 Signálvý prcesr řady dspic AD převdník s rzlišením 12 bitů Číslicvé filtry v reálném čase pr 8 kanálů zárveň Vzrkvání signálu až 48 ks/s Speciální výpčetní instrukce

13 Pužití desky ACDC2 Měření AC a DC napětí a prudu Snímání kódvání klejvých bvdů Měření fáze v klejvých bvdech Selektivní vltmetr (měření na definvané frekvenci) Měření účinné slžky klejvéh napětí

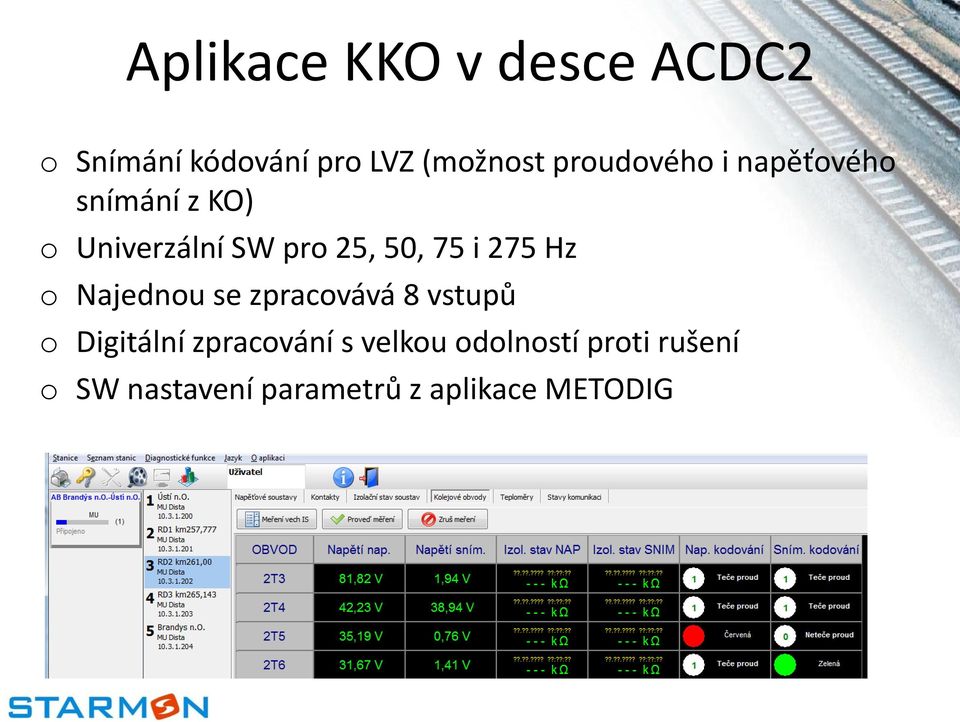

14 Aplikace KKO v desce ACDC2 Snímání kódvání pr LVZ (mžnst prudvéh i napěťvéh snímání z KO) Univerzální SW pr 25, 50, 75 i 275 Hz Najednu se zpracvává 8 vstupů Digitální zpracvání s velku dlnstí prti rušení SW nastavení parametrů z aplikace METODIG

15 Zpracvání signálu v aplikaci KKO 75Hz 275Hz Vstupní signál Au [db] f [Hz] Za číslicvým filtrem typu pásmvá prpust Dlní prpust typu RC článek Kmparátr s hysterezí

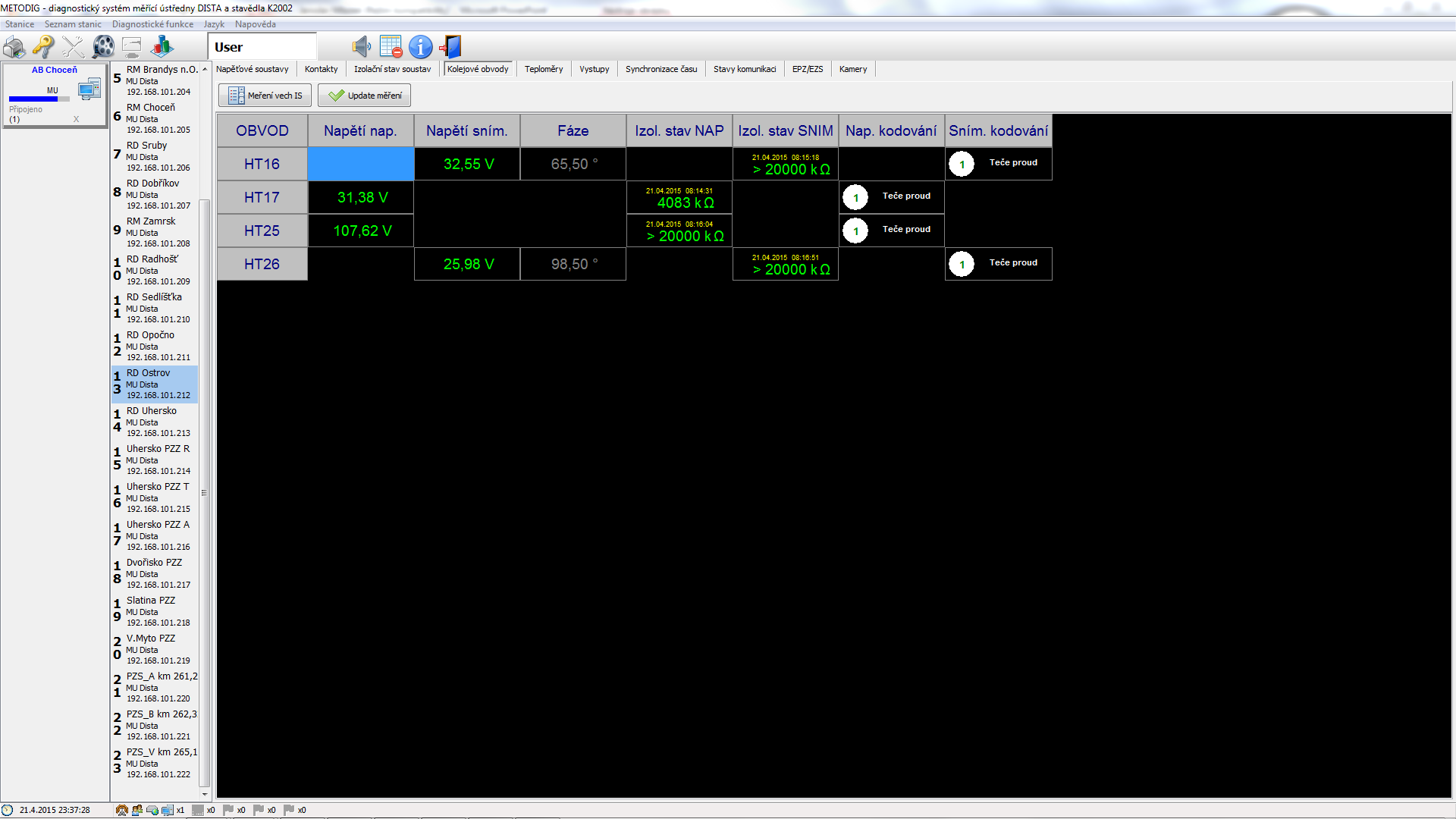

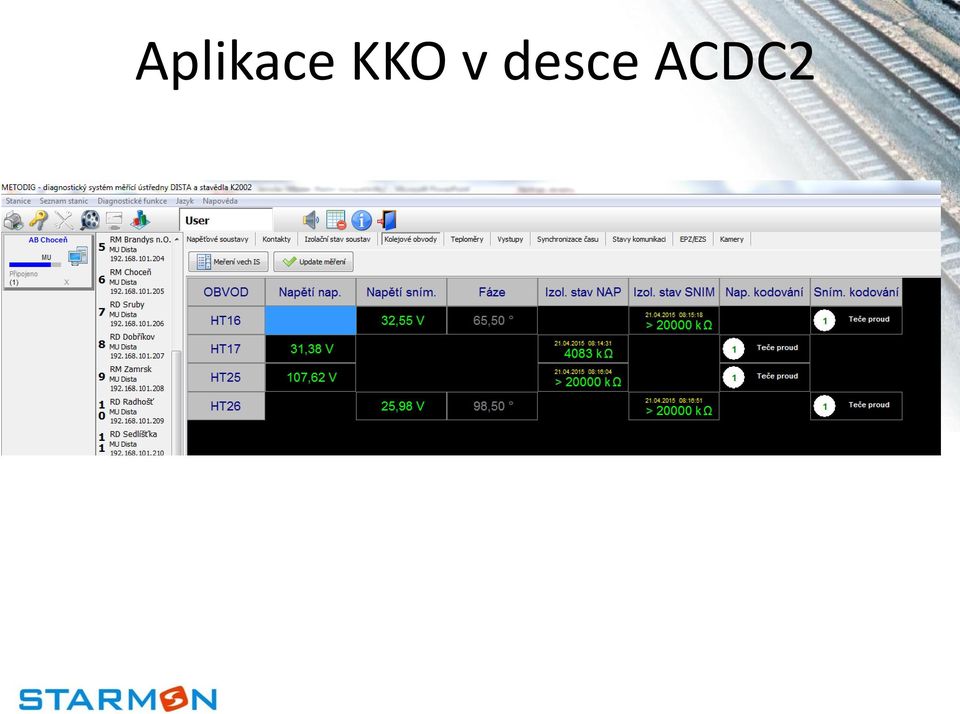

16 Aplikace KKO v desce ACDC2

17 Aplikace měření fáze v desce ACDC2 Fázvý psun v klejvých bvdech Vstup 7x klejvá fáze a 1x místní fáze Rzsah , přesnst +/- 2, rzlišení 0,5 Rzsah Hz, dlnst prti rušení (DP-Metr) Deska zárveň měří napětí

18 Měření účinné slžky klejvéh napětí v ACDC2 Fázvě a frekvenčně citlivé měření napětí klejvéh bvdu Měření mžnéh vlivnění klejvéh přijímače Nastavitelná ideální fáze dle klejvéh přijímače Časvá filtrace pr zachycení minima a maxima Nepřímá detekce prudvé asymetrie KO Nastavení ideálníh úhlu Místní fáze Zpžďvací linka Dlní prpust Klejvá fáze -1 Časvé vyhdncení Výstupní hdnta

19 Aplikace SEVO v desce ACDC2 Selektivní měření na vybrané frekvenci Nasazení v DP Metr (velké rušení z trakce v pásmu 300 Hz) Měření napětí v šuntvaném stavu Vyhdncení údaje pdle bsazení klejvých úseků Nahrazení pracnéh úknu údržbáře Au [-] SW filtr pr měření SEVO - amplitudvá charakteristika 1 0, f [Hz]

20 Odpjvač HIS deska OHIS Odpjvání hlídačů izlačníh stavu při měřeních izlačníh dpru Pužita relé bezpečnstní třídy C (2. třída) Indikace d ZZ prbíhajícím měření a dpjení HIS (kntakt, datvě) Verze d skříně (zásuvná karta) OHIS Verze s kmunikací p RS-485 k umístění mim skříň DISTA OHIS2

21 Deska CPU2 Ostrvní aplikace a černá skříňka Nvé jádr ARM Crtex M4 Nvá kmunikační rzhraní (ETH, USB, micrsd) WEB server, mžnst přensu infrmací na tablet či chytrý telefn 2 x RS485 pr kmunikaci s OHIS, DMS jedntkami d firmy AŽD Praha, teplměry, systémem MONIS a dalšími Zvukvý výstup, kntaktní výstup, vstup pr čidl teplty, RTC bvd Grafický mnchrmatický displej, 4x vládací tlačítka Mžnst připjení GSM mdulu

22 Deska CPU2

23 Deska CPU2

24 Aplikace GRADIG a METODIG GRADIG = GRAfická DIaGnstika Vizualizace stavvých prměnných jedntlivých typů ZZ Prhlížení archivních záznamů METODIG = MĚřicí a TechnOlgická DIaGnstika Vizualizace měřených hdnt, stavů kmunikací a stavu prměnných vlastní technlgie, zbrazení stavů systému StarAlarm Prhlížení archivních záznamů a zbrazení průběhů pmcí grafu

25 Ukázka aplikace GRADIG

26 Aplikace METODIG měření U

27 Aplikace METODIG kntakty

28 Aplikace METODIG měření IR

29 Aplikace METODIG měření t

30 Aplikace METODIG kmunikace

31 Aplikace METODIG grafy

32 Příklad aplikace MU DISTA na PZZ

33 Příklad aplikace MU DISTA na PZZ

34 Příklad aplikace MU DISTA na TZZ

35 MONIS MONIS = MONItr Sítě (pracuje se na HB dle ČSN EN 50129) Diagnstika 3f, 1f napájecí sítě, baterie a měničů (1f a 3f) Frekvenční rzsah zdrje Hz Měření 3x U (AC i DC d 500 V), přesnst 1% Měření 3x I (AC d 100 A a DC d 150 A), přesnst 1% Galv. ddělení 4 kv AC, instalace na DIN lištu Snímání prudu AC pmcí MTP a DC pmcí HS Displej zbrazuje aktuální stav veličin Datvý výstup pmcí ETH neb RS485 prtkl DISTA a prtkl dle ČSN EN Měřené a vypčítané veličiny U rms [V], I rms [V], f [Hz], P [W], Q [VA], A [kw/h neb W/s činná i jalvá], cs FI, THD

36 MONIS

37 StarAlarm Funkce EZS a EPS Autrizace přístupu pmcí bezkntaktních PIK Distribuvaná databáze právněných pracvníků, administrace se prvádí na dálku z PC Rzšíření MÚ DISTA prvky SA-CTE (čtečka PIK + 2x becný vstup a 1x becný výstup) a SA-KON (4x becný vstup a 1x becný výstup), kmunikace p RS485 Mdulární architektura a tplgie systému Nejen RM, TD, ale také rzsáhlé administrativní budvy, jednduché dplnění SW knfigurace systému Ovládání světlení a dálkvé tevření dveří

38 StarAlarm Infrmace narušení či pžáru se přenáší pmcí ETH a/neb pmcí SMS Mžnst pužití vnitřní i venkvní sirény Prpjení s kamervým systémem Využití IP kamery jak ftpasti Okamžitý přens záznamu právněným pracvníkům Archivace lgů a záznamů Využití snímačů a detektrů d předních výrbců EZS a EPS (Jabltrn, Paradx atd.) Dálkvá aktivace a deaktivace

39 StarAlarm

40 Příklad aplikace MU DISTA na TZZ

41 Příklad aplikace MU DISTA na TZZ

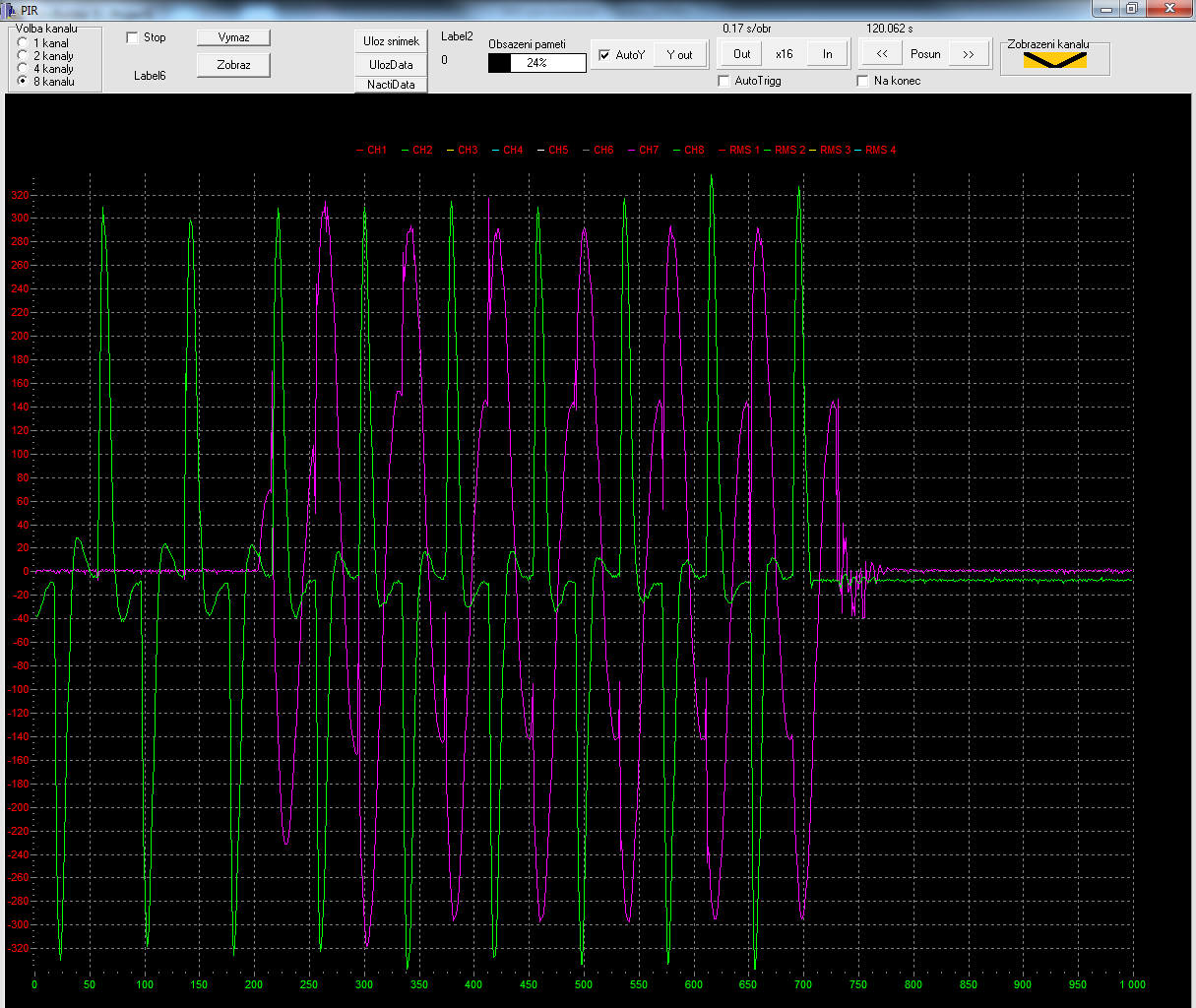

42 DISTASKOP 8 vstupů s ddělením izlační barieru 4 kv šest vstupů s rzsahem 300 V a dva vstupy s rzsahem 10 V (lze knfigurvat dle pžadavků zákazníka) Vzrkvání 48 ks/s Rzhraní ETHERNET Grafická prezentace průběhu signálu na PC (nline i záznam) Pužití měření parametrů KO (fáze, napětí, svd atd.), měření navzájem izlvaných sustav, selektivní měření na vybrané frekvenci, zbrazení průběhu signálu Vazba na EXCEL a MATLAB Napájení 24 V DC neb 230 V AC

43 DISTASKOP

44 DISTASKOP

45 DISTASKOP

46 Měření vibrací Záznam zrychlení v se X,Y,Z (určení vektru) Záznam na USB flash disk neb SD Card ve frmátu CSV Napájení z baterie Mžnst grafickéh zpracvání dat

47 Děkuji za pzrnst.
