1 Přenosný projektor VT770 Návod k obsluze

2 DŮLEŽITÉ INFORMACE Bezpečnostní opatření Rušení Před používáním vašeho projektoru NEC VT770 si tento manuál pečlivě prostudujte. Manuál uschovejte pro pozdější možné použití. Výrobní číslo vašeho projektoru je uvedeno na štítku na spodní straně přístroje. Číslo si poznamenejte zde: POZOR Po vypnutí přístroje odpojte přístroj od elektrické sítě. Protože tento projektor je zařízení připojované k elektrické síti, měla by se zásuvka nacházet blízko přístroje a měla by být lehce dostupná. POZOR Aby se snížilo riziko úrazu elektrickým proudem, nesnímejte kryt přístroje. Nenacházejí se zde žádné části opravitelné uživatelem. Obraťte se na autorizovaný servis NEC. VAROVÁNÍ Toto zařízení bylo testováno a shledáno vyhovujícím limitům pro digitální zařízení třídy A, dle části 15 pravidel FCC. Tyto limity jsou vytvořeny aby zajistily přijatelnou ochranu proti škodlivému rušení, pokud je zařízení provozováno v komerčním prostředí. Toto zařízení generuje, používá a může vyzařovat energii rádiové frekvence a pokud není instalováno a provozováno v souladu s návodem k použití, může způsobit rušení rádiových komunikací. Používání tohoto zařízení v obytných oblastech může způsobit škodlivé poruchy a v tomto případě bude uživatel muset tyto poruchy na své vlastní náklady korigovat. Pokud toto zařízení zpùsobuje rušení příjmu rádiového či televizního signálu, pak by se uživatel měl pokusit korigovat tyto poruchy pomocí následujících opatření: - přesměrování antény pro příjem rádia či TV - přemístění zařízení s ohledem na přijímač - zapojení zařízení do jiné zásuvky tak, aby zařízení a přijímač byly zapojeny každý do jiného okruhu - připevnění kabelových konektorů pomocí upevňovacích šroub Symbol varuje uživatele před přítomností neizolovaného nebezpečného napětí ve vnitřní části výrobku, které může být dostatečně vysoké, aby došlo k úderu elektrickým proudem. Symbol upozorňuje uživatele na důležité provozní či servisní pokyny (pokyny o údržbě) v podkladech, které přístroj doprovázejí. VAROVÁNÍ ABY NEDOŠLO KE VZNIKU POŽÁRU NEBO K ÚDERU ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAŘÍZENÍ DEŠTI NEBO VLHKOSTI. NEPOUŽÍVEJTE ZÁSTRČKU TOHOTO PŘÍSTROJE S TAKOVÝM PRODLUŽOVACÍM KABELEM ČI ZÁSUVKOU, DO KTERÉ SE NEDÁ VIDLICE ZÁSTRČKY PLNĚ ZASTRČIT. PŘÍSTROJ NEOTEVÍREJTE, UVNITŘ SE NACHÁZEJÍ SOUČÁSTKY POD VYSOKÝM NAPĚTÍM. VEŠKERÝ SERVIS PŘENECHEJTE AUTORIZOVANÉMU SERVISU NEC. Důležitá bezpečnostní upozornění Instalace 1. Pro optimální výkon přístroj instalujte v zatemněné místnosti. 2. Projektor postavte na pevný, rovný podklad na suchém místě daleko od prachu a vlhkosti. 3. Projektor neinstalujte na přímém slunečním světle, v blízkosti větrání či topení. Přístroj neprovozujte v zakouřeném prostředí, zejména cigaretový kouř může vést k poškození optických částí přístroje. Takové poškození nemusí být pokryto zárukou. 4. Vystavování přímému slunečnímu světlu, kouři nebo páře mùže poškodit vnitřní komponenty přístroje. 5. Zacházejte s projektorem opatrně. Pád nebo rána může přístroj poškodit. 6. Na projektor nepokládejte těžké předměty. 7. Pokud si přejete instalaci projektoru pod strop: a) nikdy neprovádějte instalaci sami. b) strop musí být dostatečnì pevný aby projektor unesl a instalace musí být v souladu s místními předpisy. c) projektor musí být instalován kvalifikovaným servisním personálem NEC. d) pro další informace kontaktujte svého prodejce. 2 Návod k obsluze Projektor NEC VT770

3 Prevence vzniku požáru a el. úderu 1. Ujistěte se, že je zajištěno příslušné odvětrávání a že větrací průduchy přístroje nejsou zakryté. Mezi stěnou a projektorem nechejte prostor asi 10 cm. 2. Zabraňte, aby dovnitř projektoru zapadly cizí předměty. Pokud se tak stane, nepokoušejte se je sami vyjmout. Do projektoru nevsunujte žádné kovové předměty jako např. šroubováky nebo drátky. Spadne-li vám něco do přístroje, projektor odpojte od sítě a kontaktujte autorizovaný servis NEC. 3. Na projektor nestavte žádné tekutiny. 4. Nikdy se nedívejte do objektivu, pokud je přístroj zapnutý. Mohlo by dojít k poškození zraku. 5. Do světelného paprsku nevkládejte předměty jako lupy či zrcadla. Mohlo by dojít k odražení světla a poškození zraku či ke vzniku požáru. 6. Je-li projektor zapnutý, nezakrývejte objektiv. Světlo na výstupu objektivu je velmi horké, hrozí nebezpečí spálení. 7. Provoz v zakouřeném prostředí může vést k poškození přístroje, které nepokrývá záruka. Nechávejte svùj přístroj pravidelně a dostatečně často odborně vyčistit. 8. Projektor je konstruován pro práci se zdrojem V nebo V 50/60 Hz. Překontrolujte zda tyto parametry souhlasí s napětím vaší sítě. 9. Chraňte síťový kabel před poškozením. Poškozený kabel může způsobit požár nebo elektrický úder. 10. Nepoužíváte-li projektor delší dobu, síťový kabel odpojte. Důležité informace Výměna výbojky Výbojku vyměňte dle popisu na str. 93. Výbojku vyměňte jakmile se objeví hlášení ( Lampa dosáhla konce životnosti. Prosím vyměňte lampu ). Používání výbojky po dosažení konce životnosti může vést k výbuchu výbojky a poškození přístroje. V takovém případì kontaktujte autorizovaný servis NEC nebo svého prodejce. Po vypnutí čekejte alespoň 10 vteřin. Poté odpojte síťový kabel a před vlastní výměnou nechejte přístroj alespoň 60 minut vychladnout. POZOR 1. Je-li projektor zapnutý, nedotýkejte se výstupu větráků. Vystupující vzduch je horký, nebezpečí spálení. 2. Nastavovací nožičky používejte pouze pro daný účel. Chytání či věšení projektoru za ně může projektor poškodit. 3. Ponesete-li projektor za držadlo, ubezpečte se, že oba šrouby na držadle jsou pevně utažené. 4. V případě dlouhodobého používání přístroje zapněte režim vyššího výkonu větrání 5. Přístroj v žádném případě neodpojujte od sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Když svítí symbol přesýpacích hodin * Dokud pracuje větrák (větrák pracuje ještě 10 vteřin poté, co projektor vypnete). Projektor NEC VT770 Návod k obsluze 3

4 Obsah DŮLEŽITÉ INFORMACE... 2 ÚVOD Co balení obsahuje? Úvodní informace Názvy částí Přenášení projektoru Vrchní strana Panel s konektory Dálkový ovladač a jeho části Instalace baterií do dálkového ovladače Operační dosah INSTALACE A PŘIPOJENÍ Výběr umístění Nastavení projektoru a proječkní plochy Projekční vzdálenost a velikost projekční plochy Připojování Přepnutí na externí monitor u notebooku/připojení počítače PC nebo Macintosh Pro připojení výstupu Scart (RGB) Připojení externího monitoru Připojení DVD přehrávače s komponentním výstupem Připojení videa nebo přehrávače laserdisků Připojení kabelu k el. síti PROMÍTÁNÍ (ZÁKLADNÍ OPERACE) Zapnutí projektoru Výběr zdroje signálu/výběr zdroje signálu počítač nebo video Nastavení velikosti a polohy obrazu Korekce vertikálního lichoběžníkového zkreslení Automatická optimalizace obrazu RGB/Nastavení obrazu pomocí Auto Adjust Ovládání hlasitosti Vypnutí projektoru Po použití... 4 PRAKTICKÉ FUNKCE Přepínání mezi režimy Computer a Projector Zastavení obrazu Vypnutí obrazu a zvuku Ukazovátko Zvětšení a pohyb obrazu On-line nápověda Použití USB-myši/Ovládání menu pomocí USB-myši Dálkové ovládání myši/připojení vašeho počítače k dálkovému ovládání myši/při použití USB-portu Korekce horizontálního a vertikálního trapézového zkreslení (rohové zkreslení) Kreslení do promítaného obrazu (funkce ChalkBoard - Tabule) Uložení promítaných snímků na PC-kartu nebo USB paměť Zamezení zneužití projektoru neautorizovanou osobou Použití paměťové jednotky USB nebo čtečky USB POUŽÍVÁNÍ PROHLÍŽEČE (VIEWER) Jak prohlížeč co nejlépe využít Vkládání a vysouvání PC-karty Ovládání prohlížeče z projektoru (playback) Prvky prohlížeče Možnosti nastavení prohlížeče Změna loga pozadí DYNAMIC IMAGE UTILITY POUŽÍVÁNÍ MENU V OBRAZE (ON-SCREEN MENU) Používání menu (nabídky) Struktura nabídky Prvky nabídky Popis & funkce menu [Přizpůsobit] /Obraz [Jas] [Kontrast] [Barva] [Odstín] [Ostrost] Volba typu signálu [Typ signálu] [předvolba] Použití korekce barvy zdi [Barva zdi] Video/[Redukce šumu] [Matice barev] [Zpoždění Y/C] Zapnutí/vypnutí trojrozměrné separace [3D Y/C oddělení] nastavení svislých okrajů [Svislé zvětšení] [I/P konvertor] Zvuk Popis & funkce menu [Obraz] Volba poměru stran [Poměr stran] Nastavení taktu a fáze [Přizpůsobení pixelů] /Nastavení vodorvné/svislé polohy [Pozice] /Nastavení poměru overscan [Overscan] Popis & funkce menu [Nastavení] Volba poměru stran a polohy pro plátno [Plátno] Zvolení orientace obrazu [Orientace] /Volba jazyka nabídky [Jazyk] /Zvolení orientace obrazu [Orientace] Režim korekce trapézového zkreslení [Klínovitost] /[Rohové zkreslení] zámek tlačítek přístrojového panelu [Tlačítko kabinet] /[Časovač vypnutí] /Nastavení hesla [Heslo (logo)] zvolení barvy pozadí [Pozadí] /[Čas zobrazení nabídky] výběr formátu signálu [Výběr signálu] /Výběr systému barev [Systém barev] nastavení výstupního konektoru MONITOR OUT [OUT konektor]/ [Výběr režimu S-Video] Zapnutí/vypnutí zobrazení zdroje a hlášení [Výběr zobrazení] [výběr barvy nabídky]/ [Řízení spotřeby] Zapnutí potvrzovacího dialogu pro vypnutí [Potvrzení vypnutí] /Zapnutí režimu vyšší rychlosti ventilátoru [Režim ventilátoru] zapnutí režimu standby [Pohotovostní režim (standby)]/ [Automatický start]/ [Senzor dálkového ovládání] vynulování počítadla používání filtru [Použití filtru] /Vynulování počítadla používání lampy [Čas žárovky] rychlost komunikace [Komunikace] / [Ukazatel] Nastavení parametrů myši [Myš] Popis & funkce menu [Informace] Popis & funkce menu [Resetovat] Návrat k továrním parametrům Seznam záznamů ÚDRŽBA Čištění filtrů Čištění projektoru Čištění objektivu Výměna žárovky a filtrů DODATEK Poradce při potížích Indikátor POWER Indikátor STATUS Indikátor LAMP Obecné problémy a jejich řešení Specifikace Rozměry Návod k obsluze Projektor NEC VT770

5 1 ÚVOD 1. Co balení obsahuje? Úvodní informace Názvy částí... 8 Přenášení projektoru... 9 Vrchní strana Panel s konektory Dálkový ovladač a jeho části Projektor NEC VT770 Návod k obsluze 5

6 1. Úvod 1. Co balení obsahuje? Překontrolujte, zda balení obsahuje všechny díly. Budete-li něco postrádat, kontaktujte svého prodejce. Originální balení uschovejte pro event. další použití. Víčko objektivu Projektor Dálkový ovladač Baterie (AA x 2) Síťový kabel USB kabel Signálový RGB kabel Taška CD-ROM - návod - software 6 Návod k obsluze Projektor NEC VT770

7 1. Úvod 2. Úvodní informace Tato kapitola vás seznámí se základními parametry projektoru VT770 a popíše základní funkce přístroje. Gratulujeme vám k zakoupení projektoru NEC VT770 NEC VT770 je moderní třípanelový LCD projektor, s hmotností pod 4 kg, který vám umožní promítat precizní obrázky z vašeho PC nebo Macintoshe (jak normálního tak přenosného), videorekordéru, DVD přehrávačèe, snímací kamery, flash karty apod. VT770 je vybaven zabezpečením před zneužitím neoprávněnými osobami. Ovládání přes rozhraní RS-232 je podporováno. Přístroj má celou řadu funkcí: automatická vertikální korekce trapézového zkreslení; adaptivní korekce obrazu podle barvy promítací plochy horizontální, vertikální a diagonální korekce trapézového zkreslení 3D-Reform možnost prezentovat bez počítače z USB paměťových médií a PC karet bezpečnostní funkce jako je ochrana heslem, zámek klávesnice apod. fyzické rozlišení XGA, kompatibilita až do úrovně UXGA zobrazení 16:9 i 4:3 HDTV kompatibilita manuální zoom i ostření režim eko, který prodlužuje životnost výbojky bezdrátový dálkový ovladač externí ovládání přes rozhraní RS-232 POZNÁMKA: Kompozitní videostandardy jsou následující: NTSC: americký TV standard pro USA a Kanadu PAL: TV standard používaný v západní Evropě PAL-N: TV standard používaný v Argentině, Paraguayi a Uruguayi PAL-M: TV standard používaný v Brazílii PAL60: TV standard pro reprodukci NTSC na TV s PALem. SECAM: TV standard používaný ve Francii a východní Evropě NTSC 4.43: TV standard používaný v zemích středního východu *1 Instalaci pod strop neprovádějte sami. Instalaci projektoru pod strop smí provádět pouze kvalifikovaný personál. Více informací obdržíte u Vašeho autorizovaného prodejce projekční techniky NEC. Projektor NEC VT770 Návod k obsluze 7

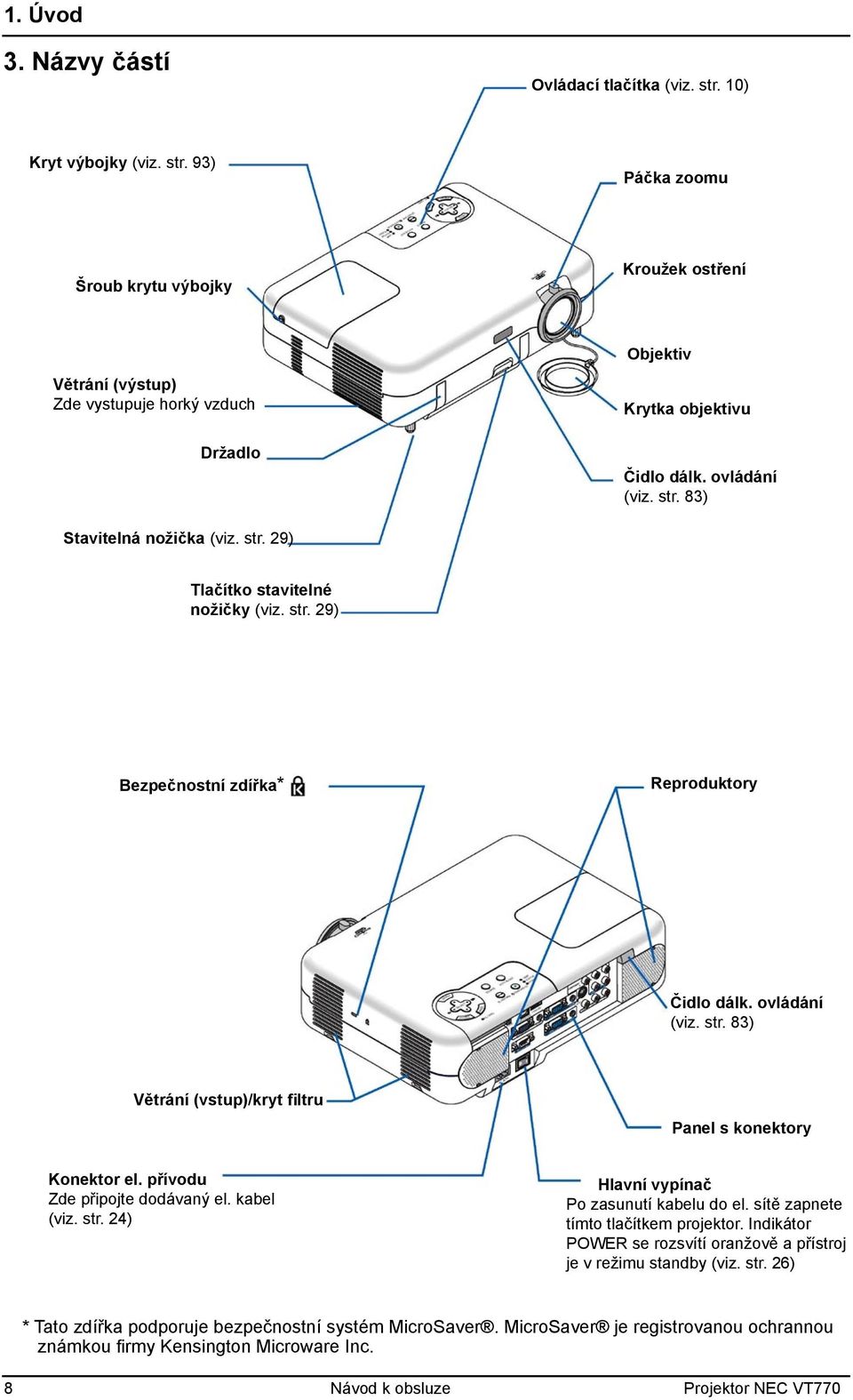

8 1. Úvod 3. Názvy částí Ovládací tlačítka (viz. str. 10) Kryt výbojky (viz. str. 93) Páčka zoomu Šroub krytu výbojky Kroužek ostření Objektiv Větrání (výstup) Zde vystupuje horký vzduch Držadlo Krytka objektivu Čidlo dálk. ovládání (viz. str. 83) Stavitelná nožička (viz. str. 29) Tlačítko stavitelné nožičky (viz. str. 29) Bezpečnostní zdířka* Reproduktory Čidlo dálk. ovládání (viz. str. 83) Větrání (vstup)/kryt filtru Panel s konektory Konektor el. přívodu Zde připojte dodávaný el. kabel (viz. str. 24) Hlavní vypínač Po zasunutí kabelu do el. sítě zapnete tímto tlačítkem projektor. Indikátor POWER se rozsvítí oranžově a přístroj je v režimu standby (viz. str. 26) * Tato zdířka podporuje bezpečnostní systém MicroSaver. MicroSaver je registrovanou ochrannou známkou firmy Kensington Microware Inc. 8 Návod k obsluze Projektor NEC VT770

9 1. Úvod Přenášení projektoru Projektor přenášejte vždy za držadlo. Dbejte, aby přístroj byl před přenášením vždy vypnutý a všechny kabely odpojeny. Pokud projektor nepoužíváte, zakryjte objektiv víčkem. Projektor NEC VT770 Návod k obsluze 9

10 1. Úvod Vrchní strana 1. Tlačítko POWER (ON / STAND BY) Zapíná/vypíná projektor je-li zapnutý hlavní vypínač a projektor je v režimu standby. Při vypínání držte tlačítko stisknuté minimálně dvě vteřiny. 2. Indikátor POWER Svítí-li indikátor zeleně, je projektor zapnutý; svítí-li oranžově, je v režimu standby (připravenost). 3. Indikátor STATUS (stav) Rychlým červeným blikáním indikuje chybu, nesprávně nainstalovaný kryt výbojky nebo přehřátí projektoru. Svítí-li nepetržitě oranžově indikuje, že jste stiskli tlačítko na přístroji při zapnutém zámku tlačítek (Control Panel Key Lock). 4. Indikátor LAMP Bliká-li rychle červeně, znamená to varování, že výbojka dosáhla konce své životnosti. Doporučujeme vyměnit výbojku co nejdříve (viz. str. 93). Svítí-li nepřetržitě zeleně, indikuje, že výbojka je v režimu Eco. 5. Tlačítko SOURCE Tlačítko stiskněte pro volbu zdroje signálu z počítače, videorekordéru, DVD-přehrávače nebo prohlížeče PC-karty (viewer). Rychlým stiskem zobrazíte seznam zdrojů. Pokaždé stisknete-li jej na min. JEDNU vteřinu se zdroj vstupního signálu přepne následovně: Počítač1 Počítač2 Komponentní Video S-video Prohlížeč Seznam záznamů Computer1... Není-li vstupní signál, vstup se přeskočí. 6. Tlačítko AUTO ADJ. (automat. nastavení) Tlačítko stiskněìe pro nastavení H/V-polohy a taktu/fáze pro optimální obraz. Viz. str Tlačítko 3D REFORM Režim 3D-Reform umožňující korigovat trapézové zkreslení. Viz. str Tlačítko MENU Zobrazí nabídku (menu) v obraze. 9. Tlačítka SELECT ( ) / Hlasitost : pro výběr položky, kterou chcete nastavovat. : pro změnu úrovně zvolené položky. Stisk tlačítka vykoná výběr. Neobjeví-li se menu funguje tlačítko jako regulátor hlasitosti. Je-li snímek zvětšen, tlačèítko SELECT pohybuje snímkem. 10. Tlačítko ENTER Provede váš výběr. 11. Tlačítko CANCEL (zrušení) Slouží pro opuštění menu. Jste-li v hlavním menu, stiskem jej vypnete. 12. Indikátor PC-karty Svítí, přístupuje-li se na PC-kartu. 10 Návod k obsluze Projektor NEC VT770

11 1. Úvod Panel s konektory 1. COMPUTER 1 vstupní konektor (mini D-sub 15 pin) Připojte váš PC nebo jiné RGB zařízení. Pro připojení použijte dodávaný signálový kabel. COMPUTER 1 AUDIO In konektor (mini jack) Zde můžete připojit audiovýstup z vašeho PC připojeného ke COMPUTER 1. Potřebujete běžně dostupný audiokabel. 2. COMPUTER 2 vstupní konektor (mini D-sub 15 pin) Připojte váš PC nebo jiné RGB zařízení. Pro připojení použijte dodávaný signálový kabel. Konektor rovnìž podporuje výstupní signál SCART. Další podrobnosti na str. 20. POZNÁMKA: Vstup COMPUTER 2 nepodporuje Plug&Play. COMPUTER 2 AUDIO In konektor (mini jack) Zde můžete připojit audiovýstup z vašeho PC připojeného ke COMPUTER 2. Potřebujete běžně dostupný audiokabel. 4. KOMPONENTNÍ vstupní konektory (Y, Cb/ Pb, Cr/Pr) Pro připojení komponentních výstupů externího zařízení, např. DVD-přehrávače POZNÁMKA: Konektor Y akceptuje videosignál. KOMPONENTNÍ vstupní konektory AUDIO Pravý a levý audiovstup pro stereozvuk z DVD-přehrávače či komponentního zařízení připojeného ke vstupu COMPONENT. 5. VIDEO vstupní konektory (cinch) Pro připojení videorekordéru, DVD-přehrávače, snímací kamery. VIDEO/S-VIDEO AUDIO vstupní konektory (cinch) Pravý a levý audiovstup pro stereozvuk ze zdroje video nebo s-video. 3. MONITOR OUT (mini D-sub 15 pin) Zde můžete připojit externí monitor. AUDIO OUT mini-jack (stereo mini) Zde můžete připojit externí reproduktory pro poslech zvuku ze zvoleného vstupu (COMPUTER 1/2, VIDEO nebo S-VIDEO). Výstupní úroveň lze nastavit v souladu s úrovní zvuku interního reproduktoru. Konektor nelze použít jako konektor pro sluchátka. Projektor NEC VT770 Návod k obsluze 11

12 1. Úvod Panel s konektory 6 S-VIDEO IN konektor (mini DIN 4 pin) Zde můžete připojit vstup S-video z externího zdroje, např. videorekordéru. POZNÁMKA: S-video poskytuje ostřejší barvy a vyšší rozlišení než běžný kompozitní videoformát. 7 USB (MOUSE) port (typ A) Zde připojte běžně dostupnou USB myš. Můžete ovládat menu a prohlížeč 8 USB (PC) port (typ B) Pomocí dodávaného PC kabelu přøipojte tento port k USB portu (typ A) vašeho PC. Pak můùžete ovládat myšové funkce vašeho počítače přes dálkový ovladač. 9 PC CONTROL Port (mini DIN 8 pin) Pomocí tohoto konektoru můžete propojit počítač s projektorem a ovládat projektor přes sériový kabel. Potřebujete běžně dostupný kabel RS232. Projektor můžete rovněž ovládat pomocí programu Dynamic Image Utility 2.0, který je součástí dodávaného CD. 10 Zdířka PC-karty Zde vložte PC-kartu. 11 Tlačítko vyjmutí PC-karty Stiskněte a vyjměte PC-kartu. 12 Návod k obsluze Projektor NEC VT770

13 1. Úvod 4. Dálkový ovladač a jeho části 7. Tlačítko COMPUTER 1 Tlačítkem zvolíte zdroj signálu PC nebo počèítačového zařízení připojeného na vstup COMPUTER Tlačítko COMPUTER 2 Tlačítkem zvolíte zdroj signálu PC nebo počítačového zařízení připojeného na vstup COMPUTER Tlačítko AUTO ADJ. (aut. nastavení) Tlačítko stiskněte pro nastavení optimálního obrazu ze zdroje RGB. Viz. str Tlačítko COMPONENT Tlačítkem zvolíte zdroj komponentního signálu připojeného na vstup COMPONENT. 11. Tlačítko MENU Zobrazí menu. 12. Tlačítka SELECT (myš) Jste-li v režimu Computer, tlačítka fungují jako myšová tlačítka. Jste-li v režimu Projector, který je indikován svítícím tlačítkem PJ (viz. str. 36): : pro výběr položky, kterou chcete : nastavovat. pro změnu úrovně zvolené položky. Stlačení vykoná výběr. Neobjeví-li se menu funguje tlačítko jako regulátor hlasitosti. Je-li snímek zvětšen, tlačítko SELECT pohybuje snímkem. POZNÁMKA: Používáte-li počítač Macintosh, můžete pro aktivaci myši stisknout jak CANCEL (pravý klik), tak ENTER (levý klik). 1. Infračervený vysílač Namiřte dálkový ovladač na čidlo projektoru. 2. LED Bliká, je-li stisknuto nějaké tlačítko. 3. Tlačítko POWER ON (zapnuto) Zapíná projektor, je-li zapnutý hlavní vypínač. POZNÁMKA: Pro zapnutí projektoru stiskněte tlačítko POWER ON a držte jej stlačené po dobu min. 2 vteřin. 4. Tlačítko POWER OFF (vypnuto) 13. Tlačítko ENTER (levý klik) Jste-li v režimu Computer, tlačítko funguje jako levé myšové tlačítko. Držíte-li tlačítko stisknuté min. na 2 vteřiny, nastaví se režim tažení (drag mode). Jste-li v režimu Projector, který je indikován svítícím tlačítkem PJ: Použijte tlačítko pro potvrzení vaší volby v menu. Funguje stejně jako tlačítko ENTER na přístroji. Viz. str Tlačítko CANCEL (pravý klik) Jste-li v režimu Computer, tlačítko funguje jako pravé myšové tlačítko. Jste-li v režimu Projector, který je indikován svítícím tlačítkem PJ: Použijte tlačítko pro opuštění menu. Funguje stejně jako tlačítko CANCEL na přístroji. POZNÁMKA: Pro vypnutí projektoru stiskněte tlačítko POWER OFF dvakrát. 5. Tlačítko VIDEO Tlačítkem zvolíte zdroj video, přehrávač DVD či laserdisků nebo snímací kameru. 6. Tlačítko S-VIDEO Tlačítkem zvolíte zdroj S-video, přehrávač DVD či laserdisků nebo snímací kameru. Projektor NEC VT770 Návod k obsluze 13

14 1. Úvod 18 Tlačítko ASPECT (poměr) Tlačítko použijte pro zobrazení okna nastavení poměru stran obrazu. Viz. str Tlačítko POINTER (ukazovátko) Stisknutím zobrazíte jedno z devíti ukazovátek; opětovným stiskem ukazovátko zmizí. Ukazovátkem pohybujete pomocí tlačítek SELECT 20. Tlačítko VOLUME +/- (hlasitost) Zvýšení hlasitosti (+), snížení hlasitosti (-). POZNÁMKA: Implicitní je režim Computer, který umožňuje použít tlačítka SELECT, CANCEL a ENTER jako myšová tlačítka. Je-li stisknuto tlačítko POWER ON/ OFF, MENU, 3D REFORM, ASPECT, POINTER, HELP, MAGNIFY, VIEWER nebo PICTURE rozsvítí se tlačítko PJ a indikuje, že jste v režimu Projector. Nejsou-li stisknuta žádná tlačítka během 60 vteřin, indikace zhasne a režim Projector se vypne. 21. Tlačítko MAGNIFY +/- (zvětšení) Pro zvětšení obrazu až na 400%. Středem zvětšované plochy je střed obrazu. Viz. str Tlačítko PJ Přepíná tlačítka SELECT, CANCEL a ENTER mezi režimem Projector (svítí červeněì) a režimem Computer. Stiskněte toto tlačítko nebo některé z tlačítek POWER ON/ OFF, MENU, 3D REFORM, ASPECT, POINTER, HELP, MAGNIFY, VIEWER nebo PICTURE k přepnutí do režimu Projector a tlačítko PJ se rozsvítí červeně. K návratu do režimu Computer, stiskněte opětovně tlačítko PJ. Viz. str Tlačítko 3D REFORM Režim 3D-Reform umožňující korigovat trapézové zkreslení. 17. Tlačítko SOURCE Tlačítko stiskněte pro volbu zdroje signálu z počítače, videorekordéru, DVD-přehrávače nebo prohlížeče PC-karty (viewer). Rychlým stiskem zobrazíte seznam zdrojů. Pokaždé stisknete-li jej na min. JEDNU vteřinu se zdroj vstupního signálu přepne následovně: Počítač1 Počítač2 Komponentní Video S-video Prohlížeč Seznam záznamů Computer1... Není-li vstupní signál, vstup se přeskočí. 22. Tlačítko PICTURE Tlačítko použijte pro zobrazení okna nastavení obrazových parametrů. 23. Tlačítko PIC-MUTE (vypnutí obrazu) Krátkodobé vypnutí obrazu a zvuku. 24. Tlačítko VIEWER (prohlížeč) Stiskem zvolte tento zdroj signálu. 25. Tlačítko SLIDE +/- (snímek) Volba dalšího/předchozího snímku nebo složky. 26. Tlačítko FREEZE (zastavení obrazu) Krátkodobé zastavení obrazu. 27. Tlačítko HELP (nápověda) Informuje o nastavení, signálu a stavu projektoru. 14 Návod k obsluze Projektor NEC VT770

15 1. Úvod Instalace baterií do dálkového ovladače 1. Otevřete kryt baterií. 2. Vyjměte staré baterie a nainstalujte nové (velikost AA). Dbejte na správnou polaritu (+ na +, - na -). 3. Vraťte kryt baterií na jeho místo. Nekombinujte staré a nové baterie. Poznámka Stlačení a držení tlačítek SELECT v průběhu výměny může způsobit nefunkčnost dálkového ovladače. V takovém případě baterie vyjměte a nainstalujte znovu aniž byste tiskli SELECT. Pokyny k dálkovému ovladačèi S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Nepoužíváte-li ovladač po dlouhou dobu, baterie vyjměte. Vkládejte baterie správně. Nekombinujte staré a nové baterie ani různé typy baterií. Operační dosah Čidlo dálkového ovládání na přístroji Dálkový ovladaèč Infračervený dálkový ovladač funguje na vzdálenost přes 7 m v přímé viditelnosti mezi projektorem a ovladačem a v úhlu 60 od čidla na projektoru. Jsou-li mezi projektorem a ovladačem překážky (předměìty), nemusí projektor reagovat resp. může reagovat nesprávně. Stejně tak, pokud na čidlo dopadá silné světlo. Řádnou funkčnost ovladače mohou ovlivnit i slabé baterie. Projektor NEC VT770 Návod k obsluze 15

16 2 INSTALACE A PŘIPOJENÍ 1. Nastavení projektoru a projekční plochy Výběr umístění Projekční vzdálenost a velikost projekční plochy Připojování Přepnutí na externí monitor u notebooku Připojení počítače PC nebo Macintosh Připojení výstupu SCART (RGB) Připojení externího monitoru Připojení DVD přephrávače s komponentním výstupem.. 22 Připojení videa/přehrávače laserdisků Připojení kabelu k elektrické síti Návod k obsluze Projektor NEC VT770

17 2. Instalace a připojení Tato kapitola popisuje jak nastavit projektor a jak připojit zdroje audio a video. Nastavení a provoz projektoru jsou jednoduché. Před tím než projektor zapnete ale musíte: 1. Nastavit projekční plochu a projektor 2. Připojit k projektoru počítač nebo video. Viz. str Připojit dodávaný síťový kabel. Viz. str. 24. k zásuvce POZNÁMKA: Než budete projektor někam přenášet, ujistěte se, že kabely jsou odpojeny. Pokud přístroj nepoužíváte, zakryjte objektiv víčkem. 1. Nastavení projektoru a proječkní plochy Výběr umístění Čím dál je projektor od projekční plochy či zdi, tím větší je obraz. Minimální obraz má úhkopříčku asi 0,64 m a to při vzdálenosti projektoru asi 0,8 m od projekční plochy.největší možný obraz má úhlopříčně asi 7,6 m při vzdálenosti asi 10 m. Podrobnosti uvádí graf. Projektor NEC VT770 Návod k obsluze 17

18 2. Instalace a připojení Projekční vzdálenost a velikost projekční plochy Graf ukazuje příslušné vzdálenosti mezi projektorem a projekční plochou. Pro určení polohy projektoru při jeho instalaci použijte tabulku. Graf vzdáleností Výška projekční plochy Šířka projekční plochy Úhlopříčka Střed projekční plochy B = vertikální vzdálenost mezi středem objektivu a středem projekční plochy C = projekční vzdálenost D = vertikální vzdálenost mezi středem objektivu a spodní částí (spodní v případě stropní instalace) projekční plochy α = projekční úhel Spodní hrana projekční plochy Střed objektivu Projekční úhel (α) (POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5%). Projekční vzdálenost (C) VAROVÁNÍ Instalaci projektoru pod strop smí provádět pouze kvalifikovaná osoba. Kontaktujte svého prodejce projekční techniky NEC. * Nepokoušejte se projektor instalovat sami. Projektor používejte pouze na pevném, rovném podkladu. V případě pádu projektoru na zem může dojít k jeho poškození či zničení. Nepoužívejte LCD projektor v prostředí, kde jsou velké rozdíly teplot. Projektor provozujte v teplotním rozmezí od 0 C do 35 C. Nevystavujte projektor vlhkosti, prachu nebo kouři. Zajistěte dostatečnou cirkulaci vzduchu kolem projektoru. Nezakrývejte ventilační otvory na straně a přední části přístroje, aby nedošlo k přehřátí projektoru. Promítání pomocí zrcadla Zrcadlo vám umožní získat větší obraz, zejména v pířpadě zabudování projektoru do boxu pro zadní projekci. Konzultujte svého prodejce projekční techniky NEC. Promítáte-li přes zrcadlo a potřebujete inverzní obraz, použijte tlačítka MENU a SELECT na přístroji nebo tlačítka na dálkovém ovladači pro nastavení správné orientace. Viz. str Návod k obsluze Projektor NEC VT770

19 2. Instalace a připojení 2. Připojování POZNÁMKA: Používáte-li notebook, propojte projektor s notebookem před tím, než notebook zapnete. Ve většině případů nelze přepnout na externí RGB-výstup, pokud není notebook zapnutý a propojený s projektorem. * Vypne-li obrazovka když používáte dálkový ovladač může to být důsledek spořiče obrazovky nebo možností napájení počítače. * Pokud omylem stisknete tlačítko POWER OFF dálkového ovladače, vyčkejte 60 vteřin a teprve poté stiskněte opětovně tlačítko POWER ON. Přepnutí na externí monitor u notebooku Je-li na displeji notebooku obraz, neznamená to automaticky, že je obraz i na výstupu na externí monitor notebooku. Tento výstup se zpravidla zapíná/vypíná kombinací funkčních kláves tzn. Fn plus některá klávesa. Např. notebooky NEC mají nastavenou kombinaci Fn+F3, Dell Fn+F8 apod. Informaci naleznete v návodu k vašemu notebooku. Připojení počítače PC nebo Macintosh POZNÁMKA: Konektor COMPUTER1 podporuje Plug+Play (DDC2) Signálový kabel (v dodávce) Do konektoru 15-pin D-Sub na projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. Kabel audio (není v objemu dodávky) IBM nebo kompatibilní (desktop) nebo Macintosh (desktop) POZNÁMKA: Pro starší typy Macintoshù použijte pro připojení videoportu komerčně dostupný pin adaptér. IBM VGA nebo kompatibilní (notebook) nebo Macintosh (notebook) Připojení vašeho počítače PC nebo Macintosh vám umožní promítat počítačová data. Připojení je jednoduché: 1. Vypněìte projektor i počítač. 2. Pro připojení vašeho PC nebo Macintoshe použijte dodávaný signálový kabel. 3. Zapněte projektor a počítač. 4. Pokud se po určité době nečinnosti projektor vypne, může to být způsobeno spořičem obrazovky, který máte nainstalovaný na vašem počítači připojeném k projektoru. Projektor NEC VT770 Návod k obsluze 19

20 2. Instalace a připojení POZNÁMKA: Je-li zdroj video nebo s-video přehráván přes komerčně dostupný scan-konvertor, nemusí být obraz korektní. Důvodem je, že projektor zpracuje videosignál jako signál počítačový v základním nastavení. V takovém případě proveďte následující * není-li snímek zobrazován korektně stiskněte AUTO ADJ na dálkovém ovladači nebo AUTO ADJUST na přístroji * objeví-li se poruchy po stranách obrazu: Použijte funkci Overscan. Před použitím tlačítek AUTO ADJ na dálkovém ovladači nebo AUTO ADJUST na přístroji nastavte Overscan na 0% Pro připojení výstupu Scart (RGB) Projektor Videozařízení jako např. přehrávač DVD Ke vstupu COMPUTER2 Běžně dostupný SCART kabel Před připojením: Pro toto připojení je zapotřebí speciální SCART adaptér (ADP-SC1) a běžně dostupný SCART kabel. POZNÁMKA: Pro toto připojení není audio signál dostupný. 1. Vypněte projektor a videozařízení. 2. Pro připojení vstupu RGB projektoru a SCART-výstupu vašeho videozařízení použijte NEC ADP-SC1 SCART adaptér a běžně dostupný SCART kabel. 3. Zapněte projektor a videozařízení. 4. Použijte tlačítko COMPUTER2 na dálkovém ovladači a zvolte vstup COMPUTER2. 5. Stiskněte tlačítko MENU na dálkovém ovladači. Zobrazí se menu. 6. Z menu zvolte [Nastavení] [Strana3] [Výběr signálu] [Computer2] [Scart]. SCART je standardním evropským audio-vizuálním konektorem pro televize, videorekordéry a DVDpřehrávače. Je známý též jako Euro-SCART. POZNÁMKA: AdaptérADP-SC1 SCART obdržíte u vašeho prodejce proječkní techniky NEC. 20 Návod k obsluze Projektor NEC VT770

21 2. Instalace a připojení Připojení externího monitoru Signálový kabel (v dodávce) Signálový kabel (není v dodávce) K projektoru můžete připojit externí monitor a na něm tak současně sledovat promítaný obraz: 1. Vypněte projektor, monitor i počítač. 2. Monitor připojte k výstupu MONITOR OUT projektoru pomocí 15ti-pinového kabelu (mini D-Sub 15 pin) 3. Zapněte projektor, monitor a počítač. POZNÁMKA: - Konektor MONITOR OUT funguje i v režimu idle. Při přechodu do režimu standby obraz na monitoru na okamžik zmizí. - Po přechodu do režimu standby, když ještě běží větráky, nemusí být obraz zobrazen zcela korektně. Projektor NEC VT770 Návod k obsluze 21

22 2. Instalace a připojení Připojení DVD přehrávače s komponentním výstupem Komponentní videokabel cinch x3 (není v objemu dodávky) POZNÁMKA: Y konektor je video-kompatibilní. Videosignál je zobrazen automaticky. Pokud ne, zvolte z menu [Nastavení] [Strana3] [Výběr signálu] [Komponentní] [Video]. Audio zařízení DVD přehrávač Kabel audio (není v objemu dodávky) Projektor můžete připojit k DVD přehrávaèči komponentními výstupy nebo výstupem Video: POZNÁMKA: Máte-li DVD přehrávačè bez komponentního video výstupu (Y, Cb, Cr) připojte výstup S-video DVD-přehrávače pomocí běžně dostupného S-video kabelu ke vstupu S-video projektoru (kabel netvoří objem dodávky). 1. Vypněte jak projektor tak DVD přehrávač. 2. Má-li váš DVD přehrávač komponentní video-výstup (Y, Cb, Cr), použijte pro připojení DVD přehrávače ke konektoru COMPONENT projektoru běžně dostupný komponentní video-kabel (cinch x 3) 3. Zapněte jak projektor tak DVD. POZNÁMKA: Podrobnější informace najdete v návodu k DVD přehrávači. 22 Návod k obsluze Projektor NEC VT770

23 Připojení videa nebo přehrávače laserdisků 2. Instalace a připojení Kabel video (není v objemu dodávky) Kabel S-video (není v objemu dodávky) Audio zařízení Video/přehrávač laserdisků Kabel audio (není v objemu dodávky) Pro připojení použijte standandarní videokabeláž (není v objemu dodávky): 1. Vypněte jak projektor tak videorekordér, přehrávač laserových disků či snímací kameru. 2. Připojte kabel na výstupní konektor videorekordéru či přehrávače laserdisků, druhý konec kabelu připojte ke konektoru Video in (vstup video) projektoru. Pro zvuk použijte stejným způsobem příslušné audiokabely (netvoří objem dodávky). Dbejte na správné připojení levého a pravého kanálu. 3. Zapněte jak projektor tak videorekordér či přehrávač laserových diskůù. POZNÁMKA: Podrobnější informace najdete v návodu k videorekordéru. POZNÁMKA: Obraz nemusí být zobrazen korektně při rychlém převíjení zdroje signálu Video nebo S-video přes scan konvertor. Projektor NEC VT770 Návod k obsluze 23

24 2. Instalace a připojení Připojení kabelu k el. síti Připojte dodávaný síťový kabel k projektoru. Nejprve připojte tříkolíkový konektor do zdířky AC IN projektoru. Poté připojte zástrčku kabelu do zásuvky el. sítě. K zásuvce Ujistěte se, aby vidlice byly řádně zastrčeny 24 Návod k obsluze Projektor NEC VT770

25 3 PROMÍTÁNÍ (ZÁKLADNÍ OPERACE) 1. Zapnutí projektoru Výběr zdroje signálu Nastavení velikosti a polohy obrazu Korekce vertikálního lichoběžník. zkreslení Automatická optimalizace obrazu RGB Ovládání hlasitosti Vypnutí projektoru Po použití Projektor NEC VT770 Návod k obsluze 25

26 3. Promítání (základní operace) Tato kapitola popisuje jak vybrat zdroj signálu PC nebo video a jak nastavit parametry obrazu a zvuku. 1. Zapnutí projektoru POZNÁMKA: Projektor má dva vypínače: hlavní síťový vypínač a tlačítko POWER (ON/STAND BY), (POWER ON a OFF na dálkovém ovladaèč) Při připojování síťového kabelu dbejte na to, aby hlavní síťový vypínač projektoru byl v poloze [O] - vypnuto. V opačném případì by mohlo dojít k poškození projektoru. Pro zapnutí projektoru přepněte hlavní vypínač přístroje do polohy [I]. Než zapnete projektor ujistěte se, že počítač či zdroj videosignálu jsou zapnuté a že na objektivu není krytka. Teprve poté co stisknete na min. 2 vteřiny tlačítko POWER (ON/STAND BY) na projektoru nebo POWER ON na dálkovém ovladači se indikátor power rozsvítí zeleně a projektor je připraven k použití. POZNÁMKA: Není-li signál, zobrazí se modrá či černá obrazovka nebo obrazovka s logem. Promítá-li projektor modrou nebo černou obrazovku (ne logo), je automaticky navolen režim eco výbojky. 26 Návod k obsluze Projektor NEC VT770

27 O startovací obrazovce - Startup screen (nabídka volby jazyka) Jakmile poprvé zapnete projektor, objeví se startovací obrazovka - Startup screen. Tato obrazovka vám dává možnost zvolit jeden z 19 jazyků menu. Pro volbu jazyka menu proveďte následující kroky: 3. Promítání (základní operace) 1. Stiskněte tlačítka SELECT nebo a zvolte jeden z 19 jazyků menu. Posuňte jezdec dolů a zvolte češtinu. 2. Stiskněte ENTER a potvrďte výběr. Poté můžete pokračovat. Volbu jazyka můžete provést i později. Pro volbu češtiny proveďte [Setup] [Language] [Language 2] [Česky]. POZNÁMKA: Po zapnutí se může objevit blikání. To není defekt. Vyčkejte 3 až 5 minut, dokud se světlo výbojky nestabilizuje. Je-li režim výbojky nastaven na Eco, indikátor výbojky bude svítit zeleně. Stane-li se některá z následujících věcí, projektor se nezapne. * Interní teplota projektor je příliš vysoká, přístroj detekuje abnormálně vysokou teplotu. Za těchto okolností se projektor nezapne, aby nedošlo k poškození jeho vnitřních částí. Vyčkejte, než dojde k ochlazení interní jednotky přístroje. * Jakmile výbojka dosáhne konce své životnosti, přístroj se nezapne. V takovém případě vyměňte výbojku. * Dojde-li k tomu, že výbojka nechce nastartovat a indikátor STATUS bliká v cyklu šesti opakování, vyčkejte celou minutu a přístroj opět zapněte. Projektor NEC VT770 Návod k obsluze 27

28 3. Promítání (základní operace) 2. Výběr zdroje signálu Výběr zdroje signálu počítač nebo video Použití dálkového ovladače Stiskněte některé z tlačítek COMPUTER 1/2, COMPONENT, VIDEO, S-VIDEO nebo VIEWER. Volba ze seznamu zdrojů Stiskněte a rychle pusťte tlačítko SOURCE na projektoru. Zobrazí se seznam. Po každém stisku SOURCE se vstupní signál přepne: Počítač 1/2, Komponentní (DVD), Video, S-Video nebo Viewer (snímky na PC-kartě). Pro zobrazení zvoleného zdroje stiskněte ENTER. Automatická detekce signálu Stiskněte tlačítko SOURCE na projektoru na min. 1 vteřinu. Projektor vyhledá nejbližší dostupný signál. Po každém stisku SOURCE na min. 1 vteřinu se vstupní signál přepne: Počítač 1 Počítač 2 Komponentní Video S-Video Prohlížeč Počítač 1... Při absenci vstupního signálu se vstup přeskočí. 28 Návod k obsluze Projektor NEC VT770

29 3. Promítání (základní operace) 3. Nastavení velikosti a polohy obrazu Umístěìte svůùj projektor na hladký rovný podklad a dbejte, aby přístroj byl kolmo na projekční plochu. Pro vertikální vycentrování obrazu zdvihněte jeho přední okraj. Pro přesnější nastavení použijte korekci trapézového zkreslení. Viz. str. 31. Pro horizontální vycentrování obrazu pootočte projektor doleva nebo doprava. Stavitelná nožička 1. Zdvihněte přední část projektoru. Tlačítko 2. Na přední části přístroje stiskněte tlačítko stavitelné nožičky a nožičku vysuňte. 3. Nastavte zvolenou výšku. 4. Tlačítko stavitelné nožičky pusťte. Tím nožičku zaaretujete. Přední část projektoru lze naklápět nahoru a dolů v úhlu přibližně 10 stupňů. Je-li zapnutá automatická korekce zkreslení, pak se obraz automaticky srovná. Stavitelná nožička Stisknete-li tlačítko 3D REFORM na min. 2 vteřiny, data korekce se zresetují. POZOR: Stavitelné nožičky nepoužívejte pro jiný účel než pro který jsou určeny. Nesprávné používání nožiček např. jako držák nebo závěs na stěnu může vést k poškození nebo zničení projektoru. Projektor NEC VT770 Návod k obsluze 29

30 3. Promítání (základní operace) Zoom Pro zoomování obrazu použijte páčku ZOOM. Ostření Pro ostření použijte kroužek FOCUS. 30 Návod k obsluze Projektor NEC VT770

31 4. Korekce vertikálního lichoběžníkového zkreslení 3. Promítání (základní operace) Automatická korekce lichoběžníkového zkreslení Funkce autom. korekce lichoběžník. zkreslení provede plně automatickou korekci vertikálního lichoběžníkového zkreslení. Přístroj stačí postavit na rovný podklad. Manuální korekce Korekci lichoběžníkového zkreslení můžete provést i ručně: 1. Vysunutím nastavovací nožičky nastavte výšku promítaného obrazu. Objeví se obrazovka Klínovitost - pokud obrazovka zmizí stiskněte ještě jednou MENU nebo ENTER 2. Srovnejte projekční plochu a promítaný obraz. - jako základnu použijte kratší stranu promítaného obrazu - v příkladu vpravo jsme použili jako základnu levou stranu Projekční plocha Promítaný obraz POZNÁMKA: Je-li z menu zvolena manuální korekce zkreslení, promítněte obraz tak, aby projekční plocha byla menší než promítaný obraz. Jak zvolit režim ručního nastavení naleznete na str. 74. Srovnejte na levou stranu 3. Použijte tlačítka SELECT nebo pro volbu Vodorovně. Proveďte korekci. 4. Není-li pravá a levá strana promítaného obrazu vůči sobě paralelní, použijte tlačítko SELECT, zvolte Svisle a použijte tlačítko SELECT. Proveďte jemné nastavení, aby obě strany byly k sobě paralelní. Projektor NEC VT770 Návod k obsluze 31

32 3. Promítání (základní operace) 5. Pro korekci trapézu opakujte kroky 3 a Po provedení korekce stiskněte ENTER. Obrazovka korekce zmizí. - pro další nastavení korekce stiskněte tlačítko 3D REFORM a opakujte kroky 1 až 6. POZNÁMKA: - Pokud je po zapnutí projektoru projekční úhel jiný než při předchozím použití, předešlé nastavení korekce se vymaže. Pokud je projekční úhel stejný, nastavení zůstanou v paměti. Pro použití předešlých nastavení při změně projekčního úhlu zvolte Manuální z Klínovitost. Viz. str. 74. Pro vrácení hodnot nastavení korekce zkreslení na tovární hodnoty stiskněte tlačítko 3D REFORM na min. 2 vteřiny. - Pokaždé, když stisknete tlačítko 3D REFORM, položka se změní následovně: Klínovitost Rohové zkreslení Nic Klínovitost... Další informace o Rohovém zkreslení naleznete na str Návod k obsluze Projektor NEC VT770

33 3. Promítání (základní operace) 5. Automatická optimalizace obrazu RGB Nastavení obrazu pomocí Auto Adjust Pro automatickou optimalizaci obrazu RGB stiskněte tlačítko Auto Adjust. špatný obraz dobrý obraz Stiskněte tlačítko Auto Adjust pro jemné doladění obrazu z počítače nebo pro odstranění vertikálních pruhů, které se mohou objevit, pro potlačení šumu v obraze, poruch a mihotání. Tato funkce nastavuje taktovací frekvence, které odstraňují horizontální pruhy v obraze. Tato funkce rovněž nastavuje fázový posun pro snížení šumu v obraze, odstraňuje poruchy a mihotání obrazu. Nastavení může být nutné zejména v případech, kdy daný počítač připojujete k projektoru poprvé. POZNÁMKA: - některé signály se nezobrazí správně nebo jejich nastavení nějakou dobu trvá - funkce Auto Adjust nefunguje pro komponentní a videosignál - nepovede-li se optimalizace RGB-signálu pomocí Auto Adjust, zkuste nastavit Hodiny a Fáze manuálně. Viz. str Ovládání hlasitosti Úroveň hlasitosti reproduktoru a AUDIO OUT mini jack na projektoru lze nastavit. zvýšení hlasitosti snížení hlasitosti Projektor NEC VT770 Návod k obsluze 33

34 3. Promítání (základní operace) 7. Vypnutí projektoru Pro vypnutí projektoru: Za prvé stiskněte na min. dvě vteřiny tlačítko POWER (ON/STAND BY) na přístroji nebo tlačítko POWER OFF na dálkovém ovladači. Objeví se hlášení Vypnout / Jste si jisti?. Indikátor zapnutí svítí oranžově. Po vypnutí dovětrávají větráky ještě 10 vteřin (cooling off). Nakonec vypněte hlavní vypínač. Indikátor zapnutí přestane svítit. Poté přístroj odpojte od el. sítě. POZOR! Přístroj v žádném případě nevypínejte hlavním vypínačem a neodpojujte od el. sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Když svítí ikona přesýpacích hodin. * Když ještě pracuje větrák (větrák pracuje ještě 10 vteřin poté, co projektor vypnete). 8. Po použití Příprava: ujistěte se, že projektor není zapnutý. 1. Odpojte síťový kabel. 2. Odpojte ostatní kabely. 3. Zasuňte nastavovací nožičku. 4. Zakryjte objektiv víčkem. 5. Uložte projektor a příslušenství do brašny. 34 Návod k obsluze Projektor NEC VT770

35 4 PRAKTICKÉ FUNKCE 1. Přepínání mezi režimy Computer a Projector Vypnutí obrazu a zvuku Zastavení obrazu Ukazovátko Zvětšení a pohyb obrazu On-line nápověda Použití USB-myši Dálkové ovládání myši Korekce horizontálního a vertikálního trapézového zkreslení (ro-hové zkreslení) Kreslení do promítaného obrazu (funkce ChalkBoard - Tabule) Uložení promítaných snímků na PC-kartu nebo USB paměť Zamezení zneužití projektoru neautorizovanou osobou Použití paměťové jednotky USB nebo čtečky USB Projektor NEC VT770 Návod k obsluze 35

36 4. Praktické funkce 1. Přepínání mezi režimy Computer a Projector Tři šedá tlačítka v kresbě pracují v režimu Computer jako myšová tlačítka. V režimu Computer tlačítko PJ nesvítí. Funguje jako myš vašeho počítače Funguje jako tlačítko Select na projektoru Funguje jako pravé myšové tlačítko vašeho počítače Funguje jako tlačítko Cancel na projektoru Nesvítí Svítí červeně Funguje jako levé myšové tlačítko vašeho počítače Funguje jako tlačítko Enter na projektoru Stisknete-li tlačítko MENU, tlačítko PJ svítí červeně a indikuje, že jste v režimu Projector. Ten umožňuje ovládat menu pomocí tří tlačítek. Pokud nejsou po 60 vteřin stisknuta žádná tlačítka, osvětlení PJ se vypne a indikuje, že jste v režimu Computer. Pro návrat do režimu Projector stiskněte opěìtovně tlačítko PJ Svítí-li tlačítko PJ a chcete rychle použít myšovou funkci, stiskněte tlačítko PJ a vraťte se do režimu Computer (tlačítko nesvítí). Během režimu Computer Když v režimu Computer stisknete tlačítko ENTER na dvě vteřiny nebo déle a poté jej pustíte, zapnuli jste režim drag (táhnutí) a operaci lze provést jednoduše stisknutím tlačítka SELECT (myš). Pro vypnutí režimu drag stiskněte znovu tlačítko ENTER (levý klik) nebo stiskněte tlačítko CANCEL (pravý klik). 2. Vypnutí obrazu a zvuku Pro vypnutí obrazu a zvuku na krátkou chvíli stiskněte tlačítko PIC-MUTE. Opětovné stisknutí funkci vypne. Je-li obraz zastaven, režim výbojky se automaticky přepne na eko. 3. Zastavení obrazu Pro zastavení (zmrazení) obrazu stiskněte tlačítko Freeze. Opětovné stisknutí funkci vypne. Stiskem tlačítka FREEZE se zobrazí menu pro zachycení zastaveného snímku. Viz. str Návod k obsluze Projektor NEC VT770

37 4. Praktické funkce 4. Ukazovátko Zvolte jedno z devíti ukazovátek, kterými můžete upoutat pozornost vašeho publika na danou část obrazu. Viz. též str. 85. Pro zobrazení stiskněte POINTER. Ukazovátkem pohybujte tlačítkem SELECT. Po opětovném stisku POINTER ukazovátko zmizí. Pro zobrazení ukazovátka stiskněte POINTER Ukazovátkem pohybujte pomocí SELECT 5. Zvětšení a pohyb obrazu Zvolenou část obrazu můžete zvětšit až na 400%: 1. Stiskněte tlačítko POINTER. 2. Ukazovátkem najeďte na tu část obrazu, kterou chcete zvětšit. 3. Zvětšete zvolený prostor. Pro zvětšení obrazu stiskněte tlačítko MAGNIFY (+). Pro pohyb zvětšeného obrazu použijte tlačítko SELECT. 4. K návratu na původní velikost použijte tlačítko MAGNIFY (-). Projektor NEC VT770 Návod k obsluze 37

38 4. Praktické funkce 6. On-line nápověda Zobrazí nápovědu. Zobrazí informace Opustí nápovědu 7. Použití USB-myši Pro ovládání funkcí projektoru můžete použít i běžnou USB-myš. Ovládání menu pomocí USB-myši Myšový kurzor Připojíte-li USB-myš k projektoru, objeví se na plátně myšový kurzor. Pokud myš nepoužijete během 10 vteřin, kurzor zmizí. Zobrazení menu Klikněte pravým tlačítkem a zobrazí se menu. Pro zavření klikněte kamkoliv na pozadí. Zobrazení seznamu záznamů Levým tlačítkem klikněte kdekoliv mimo menu. Nastavení Můžete zvolit položku z menu a klikem levého myšového tlačítka ji můžete nastavit. Příklady Klikněte a držte levé myšové tlačítko nebo pro nastavení kontrastu. Nebo klikněte a táhněte ukazatel. Pro uložení klikněte na X. Okno se zavře. - klikněte levým tlačítkem a objeví se popis zvoleného bodu. - dialogové okno můžete posunout pomocí levého myšového tlačítka. - klikem na pravé tlačítko myši v dialogovém okně se vrátíte na předchozí okno a změny se uloží. 38 Návod k obsluze Projektor NEC VT770

39 4. Praktické funkce 8. Dálkové ovládání myši Zabudované dálkové ovládání myši vám umožní ovládat myšové funkce pomocí dálkového ovladače (režim Computer). Pro návrat do operačního režimu projektoru (Projector mode) stiskněte tlačítko PJ (svítí červeně). Připojení vašeho počítače k dálkovému ovládání myši Chcete-li využít funkce dálkového ovládání myši, použijte dodávaný USB-kabel a propojte USB port (COMPUTER) projektoru s USB portem (typ A) počítače. POZNÁMKA: V závislosti na typu propojení a typu OS instalovaného na vašem počítačè, budete pro změnu nastavení muset restartovat počítač či změnit nastavení. Při použití USB-portu Funkci myšového příjímače lze u počítačů PC využít pouze pod operačními systémy Windows 98, Windows ME, Windows XP Windows 2000 nebo Mac OS. POZNÁMKA: Po odpojení USB-kabelu vyčkejte nejméně 5 vteřin, než jej znovu připojíte. V opačném případě by počítač nemusel zabudovaný myšový přijímač identifikovat. Projektor NEC VT770 Návod k obsluze 39

40 4. Praktické funkce 9. Korekce horizontálního a vertikálního trapézového zkreslení (rohové zkreslení) Pro srovnání vrchní a spodní a levé či pravé strany obrazu tak, aby obraz byl pravoúhlý, použijte funkci 3D REFORM. Rohové zkreslení 1. Tlačítko 3D REFORM držte stisknuté min. 2 vteřiny. Tím se vynulují předchozí nastavení jak Pro Klí novitost, tak pro Rohové zkreslení. 2. Promítněte obraz tak, aby promítací plocha byla menší než plocha obrazu. 3. Uchopte jeden z rohů a srovnejte roh obrazu s rohem projekční plochy. Promítaný obraz Nákres ukazuje pravý horní roh Projekční plocha 4. Na dálkovém ovladači dvakrát stiskněte tlačítko 3D REFORM. Objeví se obrazovka nastavení rohového zkreslení. 5. Stiskněte tlačítko SELECT a zvolte ikonu, která ukazuje ve směru, ve kterém chcete pohnout rámem promítaného obrazu. 6. Stiskněte ENTER. 7. Použijte tlačítko SELECT a pohněte rámem obrazu jak ukazuje příklad. Projekční plocha 40 Návod k obsluze Projektor NEC VT770

41 4. Praktické funkce 8. Stiskněte ENTER. Projekční plocha 9. Stiskněte tlačítko SELECT a zvolte další ikonu, která ukazuje ve směru, ve kterém chcete pohnout rámem promítaného obrazu. Na nastavovací obrazovce stiskněte Konec nebo stiskněte tlačítko CANCEL na dálkovém ovladači. Projekční plocha Objeví se potvrzovací obrazovka. 10. Stiskněte tlačítko SELECT nebo, zvýrazněte OK a stiskněte ENTER. POZNÁMKA: Pro vrácení hodnot nastavení korekce zkreslení na tovární hodnoty stiskněte tlačítko 3D REFORM na min. 2 vteřiny. POZNÁMKA: Během nastavování 3D REFORM nemusí být dostupné položky Poměr stran a Plátno. Pokud se tak stane, nejprve resetujte nastavení 3D Reform a poté proveďte nastavení jednotlivých hodnot. Poté zopakujte nastavení 3D Reform. Změny poměru stran či nastavení poměru plátna může ovlivnit nastavitelný rozsah režimu 3D Reform. Projektor NEC VT770 Návod k obsluze 41

42 4. Praktické funkce Nastavitelné rozsahy pro 3D Reform jsou následující: Vodorovně Svisle Rohové zkreslení cca. max. +/- 35 cca. max.+56 Klínovitost cca. max. +/- 27 cca max. -30 * Následně jsou uvedeny podmínky, za kterých je dosaženo maximálního úhlu: - Obraz je promítán při co nejšíř nastavené poloze zoom (wide) - Rozlišení je XGA Vyšší rozlišení než XGA zúžuje nastavitelný rozsah. - Nastavení menu: Poměr stran... 4 : 3 Plátno... 4 : 3 - Hodnoty vodorovně a svisle se nastavují zvlášť. Kombinace obou nastavení zúžuje nastavitelný rozsah. - Je-li v poměru stran zvolena hodnota 4:3 výplň (plátno 16:9), nejsou Rohové zkreslení a Vodorov vná klínovitost dostupné. POZNÁMKA: - Pokud není obrazovka Rohové zkreslení dostupná (je šedá), stiskněte tlačítko 3D REFORM na min. 2 vteřiny a vyresetujte data. Funkce pak bude opět dostupná. - Pokud je po zapnutí projektoru projekční úhel jiný než při předchozím použití, předešlé nastavení korekce se vymaže. Pokud je projekční úhel stejný, nastavení zůstanou v paměti. Pro použití předešlých nastavení při změně projekčního úhlu zvolte Manuální z Klínovitost. Viz. str. 74. POZNÁMKA: Korekce 3D Reform je elektronickou korekcí. Proto může při jejím použití dojít k deformaci obrazu nebo snížení jeho kvality. 42 Návod k obsluze Projektor NEC VT770
