1 MEVA a. s. Roudnice n.l. Návod k obsluze Propan-butanové topidlo BRI Typ TB01005 Dležité Peliv si pette tento návod k obsluze, abyste se dobe seznámili se spotebiem ped jeho pipojením k LPG lahvi na plyn. Tento návod uschovejte pro píští použití! Použití Toto propan-butanové topidlo BRI Typ TB01005 (dále jen topidlo) je ureno pro doasné vytápní místností (kde je zarueno dostatené vtrání), nap. chat, rekreaních chalup, dílen, kanceláí, ekáren apod., nebo jako doplnk ke stávajícímu vytápní mimo topné období (jaro, podzim). Topidlo je spotebi kategorie I 3B/P(30). Topidlo je konstruováno jako nízkotlaké ke spalování plynné smsi propan-butanu (dále jen PB). Topidlo je spotebi na propan-butan, který se pipojuje pes redukní ventil (s výstupním petlakem 30 mbar) a spojovací hadici (odpovídající EN 559 nebo EN , o délce nepevyšující 1,5 m), na 10 nebo 5 kg tlakovou LPG lahev (s max. provozním tlakem do 1,7 MPa). Tlaková lahev je plnna propan-butanovou (PB) smsí A1 nebo B (znaení dle ISO 4706), což je oznaení pro letní (60 % B, 40 % P) nebo zimní (40 % B, 60 % P) sms. Ob smsi jsou použitelné, mají však mírn odlišné fyzikální vlastnosti. Pro jiné druhy paliv spotebi nelze použít ani provést pestavbu spotebie! Snaha o pipojení jiných typ lahví na plyn mže být nebezpená! V obchodech se LPG lahve prodávají prázdné, jejich naplnní Vám výmnným zpsobem zajistí oznaené prodejní místo nebo distributor tlakových lahví. Pi každé výmn LPG lahve si vyžádejte informace pro její bezpené skladování a používání! LPG (Liquefied Petroleum Gas) - zkapalnný uhlovodíkový plyn Redukní ventil = regulátor 10 mbar = 1 kpa Technická data Zem pímého urení spotebie... eská republika (CZ), Slovensko (SK) Zdroj nebo 5 kg LPG lahev plnná PB smsí A1 nebo B Maximální výkon... 3,45 kw Maximální spoteba... 0,25 kg/h Pracovní tlak mbar Minimální objem obytné místnosti m 3 Minimální vtrací otvor... 86,25 cm 2 Hmotnost... 1,7 kg Datum oznaení spotebie CE Píslušenství 1ks pevlená matice 1ks nátrubek s tsnním Veškeré píslušenství potebné k pipojení topidla k LPG lahvi lze objednat u distributora (Meva a.s., tel.: , 391, 302, fax: , nebo u jeho obchodních partner.

2 Podmínky pro provoz topidla Toto propan-butanové topidlo je ureno pro doasné vytápní místností, nap. chat, rekreaních chalup, dílen, kanceláí, ekáren apod., s minimálním objemem místnosti 69 m 3, ve které je topidlo umístno a je pímo vtratelná (výmnu vzduchu s venkovním prostorem lze zajistit otevením oken, balkónových dveí, vtracích kídel apod.). Vtrací otvor musí být nejmén 86,25 cm 2. Topidlo pi provozu spotebovává kyslík a v nevtraných uzavených místnostech mže být uživatel vážn ohrožen na život z dvodu nedostatku kyslíku a zvýšené koncentrace CO! Topidlo musí být provozováno ve svislé poloze. Ped zapoetím prací (s nátrovými hmotami, lepidly atd.), které mohou mít za následek zmnu prostedí, ve kterém je topidlo umístno, je poteba jej vypnout uzavením lahvového ventilu. Znovu zapnout topidlo je možné až po dkladném vyvtrání místnosti. LPG lahev umístte vždy za topidlo. Povrchová teplota tlakové lahve nesmí pekroit 40 C a tlaková lahev nesmí být vystavena pímému slunenímu záení. Tlaková lahev se smí používat pouze ve svislé poloze. Je zakázáno umisovat a používat tlakové lahve s LPG (a to ani vyprázdnné) v prostorech pod úrovní terénu. Je písn zakázáno provádt jakýkoliv pímý ohev tlakových lahví s LPG pro zvýšení odpaovací mohutnosti plynu. Pokyny pro manipulaci s tlakovými lahvemi na LPG si vyžádejte pi každé výmn LPG lahve. Podrobné informace (pro eskou republiku) jsou stanoveny v SN a v TPG Je možno používat pouze typu spojovací hadice schválené výrobcem nebo distributorem plynu. Spojovací hadice musí být pi provozu zajištna proti odru a ožehnutí nebo jinému mechanickému poškození (zkroucení apod.). Spojovací hadice nesmí být nastavována ani jinak upravována. Doba životnosti spojovací hadice je z bezpenostních dvod 2 roky od prvního použití. Po uplynutí této doby hadici vymte. Montáž topidla Ped pipojením topidla k LPG lahvi je nutné pišroubovat k topidlu držák. Držák pišroubujte k topidlu tak, aby se opel o vyseknutou zarážku na noze (na spodní stran) topidla. Topidlo s držákem pevn pišroubujte na vhodnou, pevnou, neholavou podložku tak, aby keramické destiky hoáku byly vždy ve svislé poloze! Pipojení topidla a kontrola tsnosti - Ped odšroubováním zátky z lahvového ventilu (levý závit) je nutno se pesvdit, zda hlavní uzávr lahve je ádn dotažen v poloze zaveno. - Ped pipojením topidla zkontrolujte pipojovací závit lahvového ventilu zda není zneištn i zda není poškozený. Pípadné neistoty odstrate. Pokud je poškozen závit nesmí být topidlo pipojeno k lahvi. Poškozenou lahev vymte za bezvadnou. - Ped pipojením k lahvi na plyn zkontrolujte použití a dobrý stav všech tsnní. Pokud je tsnní poškozené, vymte jej za nové. Topidlo lze k LPG lahvi pipojit dvma zpsoby: 1) Použití piložené pevlené matice s nátrubkem, redukního ventilu s trnem (Typ NP01008), hadice a hadicových spon. - Na boní šroubení uzavíracího ventilu tlakové lahve našroubujte otáením doleva redukní ventil s výstupním trnem a dotáhnte klíem. - Do pevlené matice vložte nátrubek a našroubujte ji otáením doleva na vstupní šroubení topidla. - Na oba konce spojovací hadice navléknte hadicové spony. Jeden konec spojovací hadice nasute na trn redukního ventilu a dotáhnte hadicovou sponou. Druhý konec spojovací hadice nasute na trn nátrubku, pipojeného pevlenou maticí ke vstupnímu šroubení topidla, a dotáhnte hadicovou sponou. - Regulaní knoflík topidla musí být v uzavené poloze.

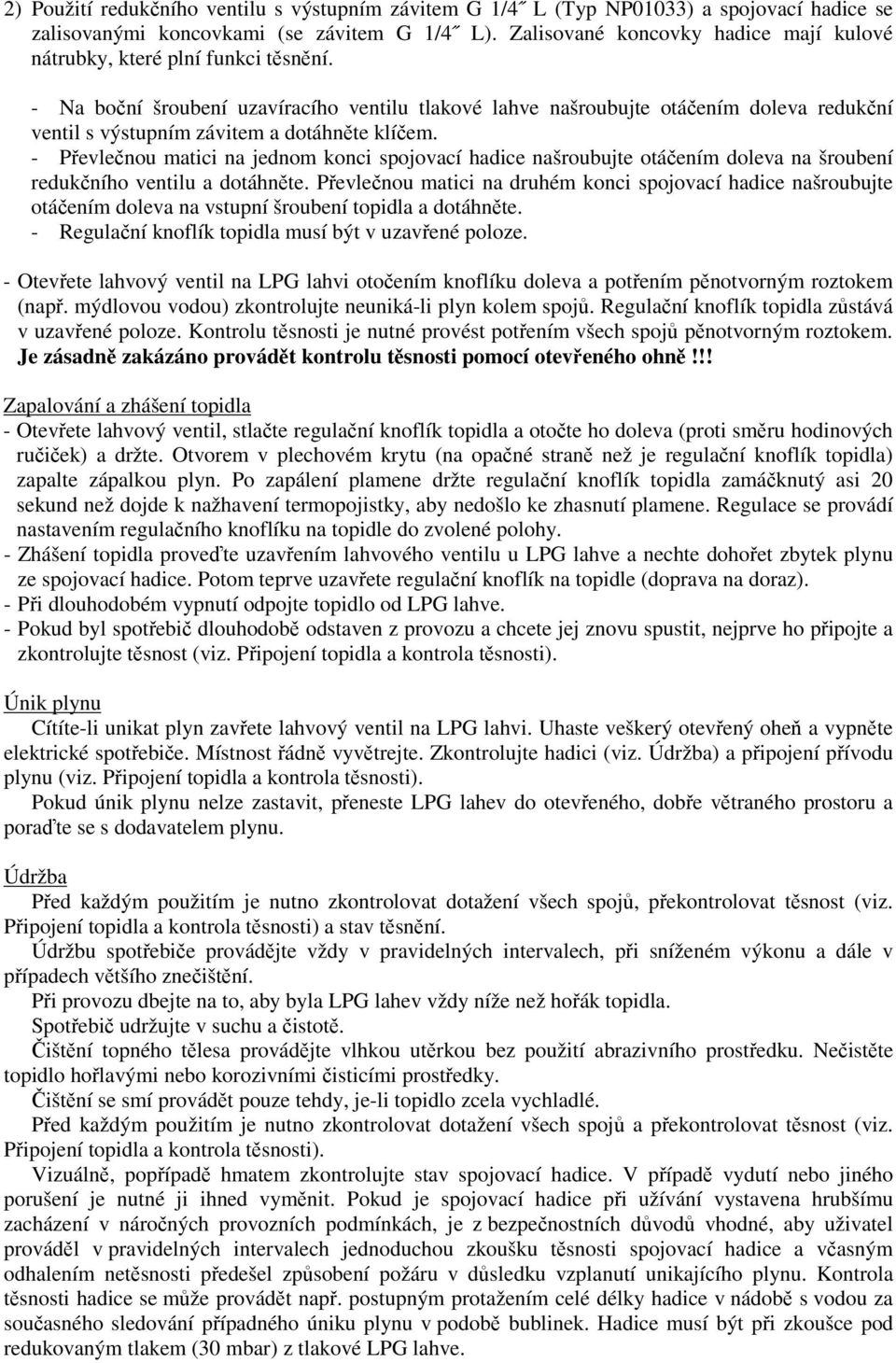

3 2) Použití redukního ventilu s výstupním závitem G 1/4 L (Typ NP01033) a spojovací hadice se zalisovanými koncovkami (se závitem G 1/4 L). Zalisované koncovky hadice mají kulové nátrubky, které plní funkci tsnní. - Na boní šroubení uzavíracího ventilu tlakové lahve našroubujte otáením doleva redukní ventil s výstupním závitem a dotáhnte klíem. - Pevlenou matici na jednom konci spojovací hadice našroubujte otáením doleva na šroubení redukního ventilu a dotáhnte. Pevlenou matici na druhém konci spojovací hadice našroubujte otáením doleva na vstupní šroubení topidla a dotáhnte. - Regulaní knoflík topidla musí být v uzavené poloze. - Otevete lahvový ventil na LPG lahvi otoením knoflíku doleva a potením pnotvorným roztokem (nap. mýdlovou vodou) zkontrolujte neuniká-li plyn kolem spoj. Regulaní knoflík topidla zstává v uzavené poloze. Kontrolu tsnosti je nutné provést potením všech spoj pnotvorným roztokem. Je zásadn zakázáno provádt kontrolu tsnosti pomocí oteveného ohn!!! Zapalování a zhášení topidla - Otevete lahvový ventil, stlate regulaní knoflík topidla a otote ho doleva (proti smru hodinových ruiek) a držte. Otvorem v plechovém krytu (na opané stran než je regulaní knoflík topidla) zapalte zápalkou plyn. Po zapálení plamene držte regulaní knoflík topidla zamáknutý asi 20 sekund než dojde k nažhavení termopojistky, aby nedošlo ke zhasnutí plamene. Regulace se provádí nastavením regulaního knoflíku na topidle do zvolené polohy. - Zhášení topidla provete uzavením lahvového ventilu u LPG lahve a nechte dohoet zbytek plynu ze spojovací hadice. Potom teprve uzavete regulaní knoflík na topidle (doprava na doraz). - Pi dlouhodobém vypnutí odpojte topidlo od LPG lahve. - Pokud byl spotebi dlouhodob odstaven z provozu a chcete jej znovu spustit, nejprve ho pipojte a zkontrolujte tsnost (viz. Pipojení topidla a kontrola tsnosti). Únik plynu Cítíte-li unikat plyn zavete lahvový ventil na LPG lahvi. Uhaste veškerý otevený ohe a vypnte elektrické spotebie. Místnost ádn vyvtrejte. Zkontrolujte hadici (viz. Údržba) a pipojení pívodu plynu (viz. Pipojení topidla a kontrola tsnosti). Pokud únik plynu nelze zastavit, peneste LPG lahev do oteveného, dobe vtraného prostoru a porate se s dodavatelem plynu. Údržba Ped každým použitím je nutno zkontrolovat dotažení všech spoj, pekontrolovat tsnost (viz. Pipojení topidla a kontrola tsnosti) a stav tsnní. Údržbu spotebie provádjte vždy v pravidelných intervalech, pi sníženém výkonu a dále v pípadech vtšího zneištní. Pi provozu dbejte na to, aby byla LPG lahev vždy níže než hoák topidla. Spotebi udržujte v suchu a istot. ištní topného tlesa provádjte vlhkou utrkou bez použití abrazivního prostedku. Neistte topidlo holavými nebo korozivními isticími prostedky. ištní se smí provádt pouze tehdy, je-li topidlo zcela vychladlé. Ped každým použitím je nutno zkontrolovat dotažení všech spoj a pekontrolovat tsnost (viz. Pipojení topidla a kontrola tsnosti). Vizuáln, popípad hmatem zkontrolujte stav spojovací hadice. V pípad vydutí nebo jiného porušení je nutné ji ihned vymnit. Pokud je spojovací hadice pi užívání vystavena hrubšímu zacházení v nároných provozních podmínkách, je z bezpenostních dvod vhodné, aby uživatel provádl v pravidelných intervalech jednoduchou zkoušku tsnosti spojovací hadice a vasným odhalením netsnosti pedešel zpsobení požáru v dsledku vzplanutí unikajícího plynu. Kontrola tsnosti hadice se mže provádt nap. postupným protažením celé délky hadice v nádob s vodou za souasného sledování pípadného úniku plynu v podob bublinek. Hadice musí být pi zkoušce pod redukovaným tlakem (30 mbar) z tlakové LPG lahve.

4 Výmna lahve na plyn se musí provádt ve venkovním prostedí, mimo jakéhokoli zdroje zapálení/vznícení a mimo dosah ostatních osob. Ped odpojením lahve na plyn zkontrolujte zda je topidlo zhasnuto. Pro bezporuchový a bezpený chod doporuujeme na topidle provést údržbu v servise každé 2 roky. Zárove je teba vykonávat obasný dozor bhem provozu spotebie. Opravy závad Veškeré opravy smí provádt pouze kvalifikovaní servisní pracovníci. Nedovolte nekvalifikované osob jakkoli zasahovat do Vašeho topidla. Opravy zajišuje distributor a smluvní servisní stediska. Skladování spotebie - Po použití nebo v pípad poruchy vždy zavete lahvový ventil na LPG lahvi. - Odpojte od spotebie LPG lahev. - Zkontrolujte tsnost a neporušenost lahvového ventilu. Zjistíte-li závadu, pedejte LPG lahev dodavateli plynu k výmn. - Odpojenou lahev opatete ochranou zátkou. - Je zakázáno umisovat a používat tlakové lahve s LPG (a to ani vyprázdnné) v prostorech pod úrovní terénu. - Spotebi smí být skladován až po úplném vychladnutí. - Uložte spotebi tak, aby bylo zabránno jeho zneistní nebo poškození. - Spotebi musí být skladován v uzavených, dobe vtraných místnostech neobsahujících agresivní látky, pi teplot nejmén 10 C a relativní vlhkosti vzduchu nejvýše 80 %. - Pokud je spotebi pipojen k tlakové LPG lahvi nesmí být uložen v prostoru pod úrovní terénu. Likvidace spotebie Pokud se rozhodnete pro likvidaci starého spotebie, a už proto, že jste si zakoupili nový nebo proto, že se na starém vyskytla neopravitelná závada, odneste jej na místo k tomu urené (nap. Sbr druhotných surovin, Sbrný dvr apod.). Likvidace obalu Obal odložte na místo urené obcí k ukládání odpadu. Bezpenostní požadavky - Ped instalací a použitím si pette pokyny! - Instalace tohoto spotebie a skladování lahve na LPG musí být v souladu s platnými pedpisy! - Pokud je spotebi v provozu, nepemísujte jej! - Ped pemístním spotebie uzavete ventil lahve na LPG a spotebi nechte zcela vychladnout! - Nikdy nepoužívejte poškozený spotebi! - Nepoužívejte topidlo, který by mlo poškozená nebo opotebovaná tsnní! - Neodkládejte vci na topidlo a nezakrývejte ho! - Používejte topidlo pouze v dobe vtraném prostoru! Topidlo pi provozu spotebovává kyslík a v nevtraných uzavených místnostech mže být uživatel vážn ohrožen na život z dvodu nedostatku kyslíku a zvýšené koncentrace CO! Zajistte dostatený pívod vzduchu! Vtrací otvor musí mít prez nejmén 86,25 cm 2, rovnomrn rozdlený mezi horní a spodní vtrací otvor. - Ochranná zástna tohoto spotebie má zabránit riziku požáru nebo zranní zpsobenému popálením a žádná její ást nesmí být trvale odstranna! Nezajišuje úinnou ochranu pro malé dti, staré osoby ani tlesn postižené. - Topidlo je pi provozu a bezprostedn po nm velmi horké! Zamezte pístupu malých dtí ke spotebii! - Vnujte zvláštní pozornost pi použití na kluzkých podlahách, aby dti nebo zvíata nezpsobily nehodu! - Chrate ped dtmi (pi použití i skladování)!

5 - Spotebi nesmí být používán v obytných vozidlech, nap. karavanech nebo v motorových karavanech! - Spotebi nesmí být používán v obytných místnostech výškových budov, v suterénech, koupelnách nebo ložnicích! - Topidlo lze používat v místnostech kde se teplota vzduchu pohybuje v rozmezí -5 C až +30 C a relativní vlhkost nepesahuje 80%. - Pi provozu dodržujte bezpenou vzdálenost od holavých pedmt stupn holavosti B, C1, C2, C3, 1m ve smru sálání a 0,5 m nad topidlem! (B hmoty nesnadno holavé, C1 hmoty tžce holavé, C2 hmoty stedn holavé, C3 hmoty lehce holavé). - Pi umístní spotebie v blízkosti stn, nábytku, závs, záclon, ložního prádla a jiných holavých materiál hrozí riziko požáru. - Pi práci s nátrovými hmotami, lepidly apod., v místnosti kde je topidlo používáno, odstavte ho z provozu a nechte vychladnout! - Udržujte topidlo v istot! - Tlakové LPG lahve vymujte podle pokyn v tomto návodu! - Výmna lahve na plyn se musí provádt ve venkovním prostedí, mimo jakéhokoli zdroje zapálení/vznícení a mimo dosah ostatních osob! Ped odpojením lahve na plyn zkontrolujte zda je topidlo zhasnuto! - Kontrolu tsnosti provádjte v dobe vtrané místnosti, pop. ve venkovním prostedí, mimo zdroje zapálení/vznícení a mimo dosah ostatních osob! Nezjišujte úniky oteveným ohnm, použijte pnotvorný roztok! - Tento spotebi vyžaduje hadici a regulátor tlaku paliva, ovte správnost u Vašeho dodavatele paliva! - Regulátor tlaku paliva musí mít výstupní petlak 30 mbar! - Zabrate zkrucování hadice! Používejte hadice pro propan-butan odpovídající EN 559 nebo EN o délce nepevyšující 1,5 m! Stav hadice je nutné pravideln kontrolovat a v pípad poteby ji vymnit! - Výmna hadice se musí provádt v pedepsaných intervalech! - Redukní ventil a hadice musí být umístny mimo cesty, kterými se chodí nebo tak, aby nemohly být poškozeny! - Dbejte na to, aby topidlo bylo v suchém a istém prostedí! - Po každém použití spotebi uzavít ventilem na lahvi! - Pi dlouhodobém vypnutí topidla vždy odpojte tlakovou lahev! - Jestliže ucítíte unikat plyn, ite se instrukcemi viz. Únik plynu! - Je zakázáno pestavovat spotebi na jiný druh plynu! - Neprovádjte žádné úpravy tohoto spotebie mimo rámec návodu k obsluze! - Po pipojení topidla k LPG lahvi se vyvarujte naklánní a obracení LPG lahve! - Je zakázáno umisovat a používat tlakové lahve s LPG (a to ani vyprázdnné) v prostorech pod úrovní terénu! - Topidlo smí obsluhovat pouze dosplá osoba nad 18 let podle tohoto návodu! Pi provozu topidla musí obsluha dále respektovat všeobecné požárn bezpenostní pedpisy a mít spotebi pod dohledem! Poznámka Zmny v technických údajích jsou vyhrazeny. Vyobrazení díky neustálému inovanímu postupu jsou nezávazná. Tiskové chyby vyhrazeny. Záruní podmínky Záruní doba je 24 msíc ode dne prodeje (prodlužuje se o dobu po kterou je výrobek v oprav). 1. Záruka se vztahuje na výrobek jen za pedpokladu, že výrobek je užíván v souladu s piloženým návodem k obsluze. 2. Vyskytne-li se závada výrobku v záruní dob, má kupující nárok na bezplatnou opravu v urených servisních stediscích za pedpokladu, že se jedná prokazateln o výrobní nebo materiálovou vadu výrobku.
