Technické údaje. obraz návštěvníka je zobrazen během max 7 sec. pouze na obrazovce volaného účastníka.

Rozměr: px
Začít zobrazení ze stránky:

Download "Technické údaje. obraz návštěvníka je zobrazen během max 7 sec. pouze na obrazovce volaného účastníka."

Transkript

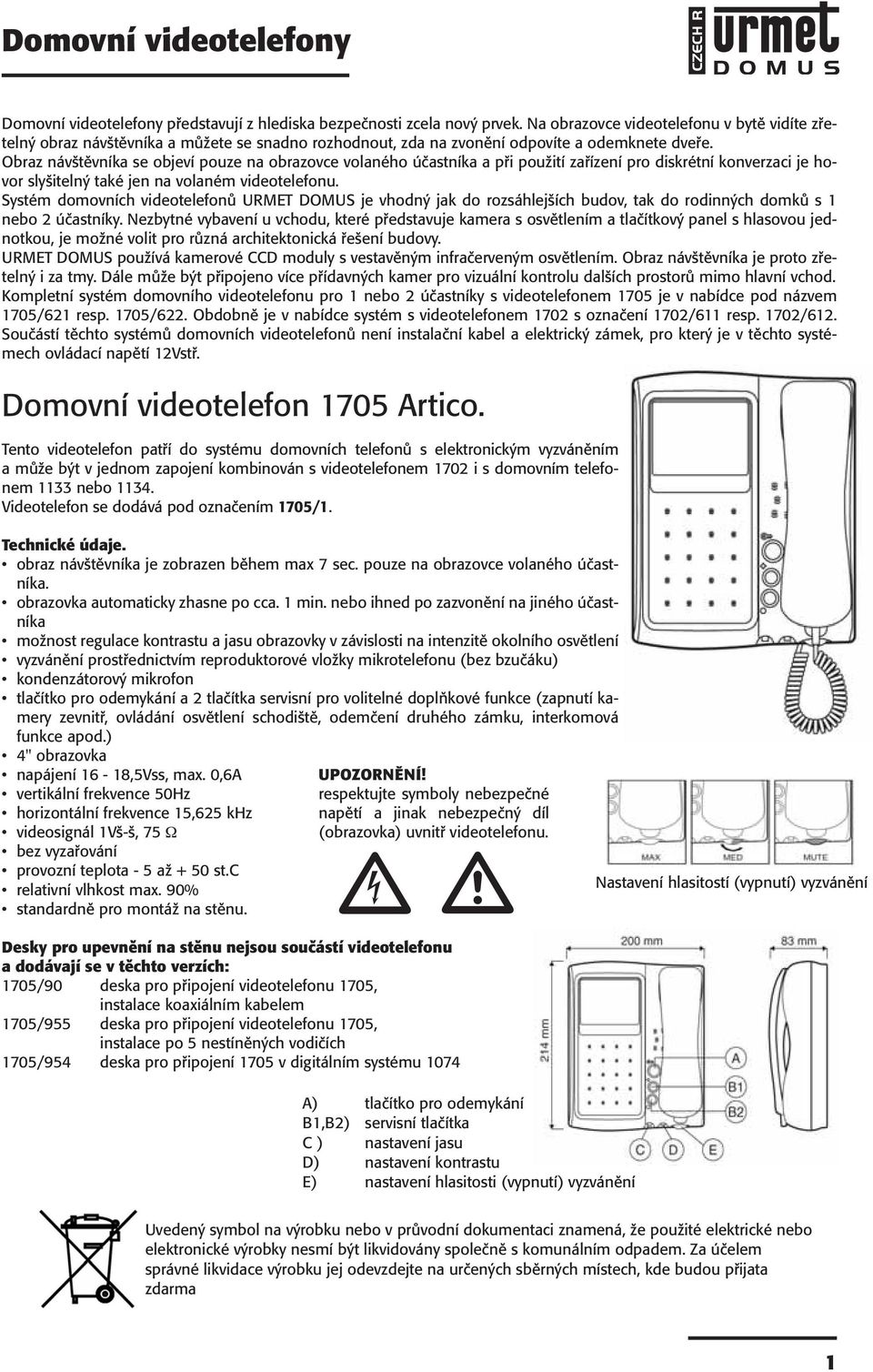

1 Domovní videotelefony představují z hlediska bezpečnosti zcela nový prvek. Na obrazovce videotelefonu v bytě vidíte zřetelný obraz návštěvníka a můžete se snadno rozhodnout, zda na zvonění odpovíte a odemknete dveře. Obraz návštěvníka se objeví pouze na obrazovce volaného účastníka a při použití zařízení pro diskrétní konverzaci je hovor slyšitelný také jen na volaném videotelefonu. Systém domovních videotelefonů URMET DOMUS je vhodný jak do rozsáhlejších budov, tak do rodinných domků s 1 nebo 2 účastníky. Nezbytné vybavení u vchodu, které představuje kamera s osvětlením a tlačítkový panel s hlasovou jednotkou, je možné volit pro různá architektonická řešení budovy. URMET DOMUS používá kamerové CCD moduly s vestavěným infračerveným osvětlením. Obraz návštěvníka je proto zřetelný i za tmy. Dále může být připojeno více přídavných kamer pro vizuální kontrolu dalších prostorů mimo hlavní vchod. Kompletní systém domovního videotelefonu pro 1 nebo 2 účastníky s videotelefonem 1705 je v nabídce pod názvem 1705/621 resp. 1705/622. Obdobně je v nabídce systém s videotelefonem 1702 s označení 1702/611 resp. 1702/612. Součástí těchto systémů domovních videotelefonů není instalační kabel a elektrický zámek, pro který je v těchto systémech ovládací napětí 12Vstř. Domovní videotelefon 1705 Artico. Tento videotelefon patří do systému domovních telefonů s elektronickým vyzváněním a může být v jednom zapojení kombinován s videotelefonem 1702 i s domovním telefonem 1133 nebo Videotelefon se dodává pod označením 1705/1. Technické údaje. obraz návštěvníka je zobrazen během max 7 sec. pouze na obrazovce volaného účastníka. obrazovka automaticky zhasne po cca. 1 min. nebo ihned po zazvonění na jiného účastníka možnost regulace kontrastu a jasu obrazovky v závislosti na intenzitě okolního osvětlení vyzvánění prostřednictvím reproduktorové vložky mikrotelefonu (bez bzučáku) kondenzátorový mikrofon tlačítko pro odemykání a 2 tlačítka servisní pro volitelné doplňkové funkce (zapnutí kamery zevnitř, ovládání osvětlení schodiště, odemčení druhého zámku, interkomová funkce apod.) 4" obrazovka napájení 16-18,5Vss, max. 0,6A vertikální frekvence 50Hz horizontální frekvence 15,625 khz videosignál 1Vš-š, 75 Ω bez vyzařování provozní teplota - 5 až + 50 st.c relativní vlhkost max. 90% standardně pro montáž na stěnu. UPOZORNĚNÍ! respektujte symboly nebezpečné napětí a jinak nebezpečný díl (obrazovka) uvnitř videotelefonu. Desky pro upevnění na stěnu nejsou součástí videotelefonu a dodávají se v těchto verzích: 1705/90 deska pro připojení videotelefonu 1705, instalace koaxiálním kabelem 1705/955 deska pro připojení videotelefonu 1705, instalace po 5 nestíněných vodičích 1705/954 deska pro připojení 1705 v digitálním systému 1074 A) tlačítko pro odemykání B1,B2) servisní tlačítka C ) nastavení jasu D) nastavení kontrastu E) nastavení hlasitosti (vypnutí) vyzvánění Nastavení hlasitostí (vypnutí) vyzvánění Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma 1

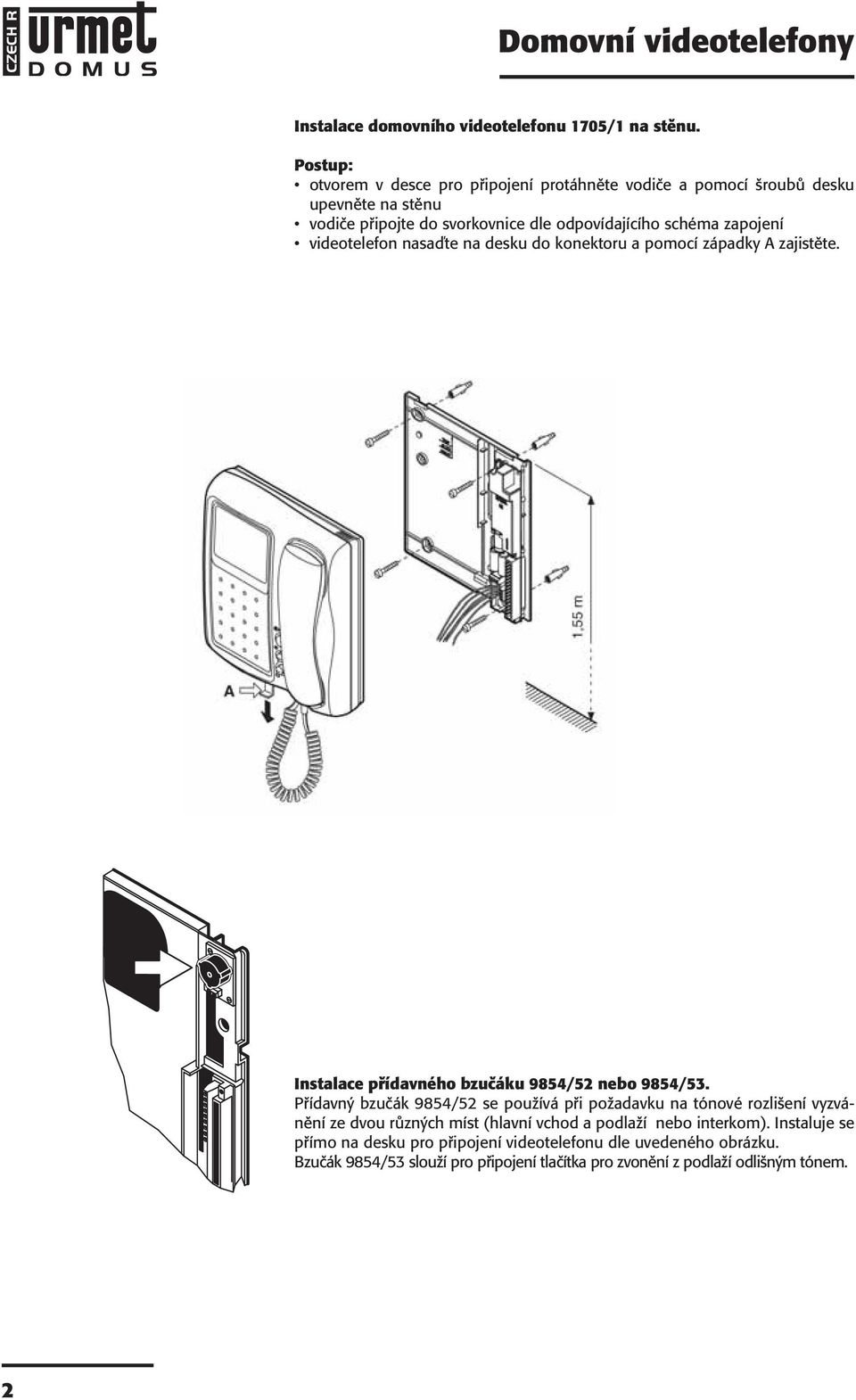

2 Instalace domovního videotelefonu 1705/1 na stěnu. Postup: otvorem v desce pro připojení protáhněte vodiče a pomocí šroubů desku upevněte na stěnu vodiče připojte do svorkovnice dle odpovídajícího schéma zapojení videotelefon nasaďte na desku do konektoru a pomocí západky A zajistěte. Instalace přídavného bzučáku 9854/52 nebo 9854/53. Přídavný bzučák 9854/52 se používá při požadavku na tónové rozlišení vyzvánění ze dvou různých míst (hlavní vchod a podlaží nebo interkom). Instaluje se přímo na desku pro připojení videotelefonu dle uvedeného obrázku. Bzučák 9854/53 slouží pro připojení tlačítka pro zvonění z podlaží odlišným tónem. 2

3 Domovní videotelefon 1702 Atlantico. Vzhled tohoto videotelefonu je opět z řady návrhů renomovaného designéra Michele de Lucchiho a patří do systému domovních telefonů s elektronickým vyzváněním. Může proto být v jednom zapojení kombinován s videotelefonem 1704, 1701 i s domovním telefonem 1132 nebo Videotelefon 1702 se dodává pod označením: 1702/1 4 č/b viedeotelefon, barva bílá 1702/40 4 LCD barevný viedeotelefon, barva bílá 1702/40 4 č/b viedeotelefon, barva anthracite (matná černá) 1702/40 4 č/b viedeotelefon, barva high tech (střibrná) Technické údaje: - obraz návštěvníka je zobrazen během 4 sec. pouze na obrazovce volaného účastníka - obrazovka automaticky zhasne po cca. 1 min. nebo ihned po zazvonění na jiného účastníka - možnost regulace jasu a kontrastu obrazovky v závislosti na intenzitě okolního osvětlení - vyzvánění prostřednictvím reproduktorové vložky mikrotelefonu (bez bzučáku) - 3 stupně regulace hlasitosti vyzvánění - kondenzátorový mikrofon - na videotelefonu je tlačítko pro odemykání a 2 tlačítka servisní pro volitelné doplňkové funkce (zapnutí kamery zevnitř, interkom mezi účastníky, ovládání osvětlení schodiště, odemčení druhého zámku apod.) - max. zatížení kontaktů tlačítek 24V, 1,2A - 4 obrazovka (81x59mm) - jas 170 cd/m2 max. - napájení 16-18,5Vss, max. 0,35A, max. 6,5 W - vertikální frekvence 50Hz - horizontální frekvence 15,625 khz - videosignál 1Vš-š - bez vyzařování - provozní teplota - 5 až + 50 st.c - relativní vlhkost max. 90% - standardně pro montáž na stěnu. UPOZORNĚNÍ! respektujte symboly nebezpečné napětí a jinak nebezpečný díl (obrazovka) uvnitř videotelefonu. Desky pro upevnění na stěnu nejsou součástí videotelefonu a dodávají se v těchto verzích: 1202/90 deska pro upevnění videotelefonu 1702 na stěnu, instalace koaxiálním kabelem 1202/95 deska pro upevnění videotelefonu 1702 na stěnu s modulem diskrétní konverzace, instalace koaxiálním kabelem 1202/955 deska pro upevnění videotelefonu 1702 na stěnu, instalace po 5 nestíněných vodičích 1702/86 rozšířená deska pro upevnění videotelefonu 1702 na stěnu, 6 tlačítek, přepínač, 2 LED, koax. kabel 1202/954 deska pro upevnění videotelefonu 1702 na stěnu v digitálním systému 1074 (VOP) 1202/82 deska pro upevnění videotelefonu 1702 na stěnu v digitálním systému 1082 (2 GO!) Příslušenství 1702/92 souprava pro stolní provedení /50 sada 5 ks barevných masek pro

4 Instalace Souprava pro stolní provedení Deska s pídavným panelem 4

5 Výmněna barevného krytu 5

6 BAREVNÝ Domovní videotelefon 1703 Utopia. Domovní videotelefony Vzhled tohoto videotelefonu je opět z řady návrhů renomovaného studia De Lucchi a patří do systému domovních telefonů s elektronickým vyzváněním. Může proto být v jednom zapojení kombinován s videotelefonem 1702, 1705 i s domovním telefonem 1133 nebo Nově tento videotelefon je vybaven nejmodernějším 4 TFT displejem. Videotelefon 1703 se dodává pod označením: 1703/1 4 barevný viedeotelefon TFT se sluchátkem 1703/2 4 barevný viedeotelefon TFT HANDS-FREE Technické údaje. - obraz návštěvníka je zobrazen během 4 sec. pouze na displeji volaného účastníka - displej automaticky zhasne po cca. 1 min. nebo ihned po zazvonění na jiného účastníka - možnost regulace kontrastu a barvy displeje v závislosti na intenzitě okolního osvětlení - vyzvánění prostřednictvím reproduktorové vložky mikrotelefonu ( bez bzučáku ) - regulace hlasitosti/vypnutí vyzvánění - kondenzátorový mikrofon - na videotelefonu je tlačítko pro odemykání a 3 tlačítka servisní pro volitelné doplňkové funkce - zapnutí kamery zevnitř, interkomová funkce, ovládání osvětlení schodiště, odemčení druhého zámku apod. (verze 1703/2 má 2 servisní tlačítka). - max. zatížení kontaktů tlačítek 24V, 1,2A - 4 TFT displej ( 81x59mm ) - napájení 16-18,5Vss, max. 0,36A - vertikální frekvence 50Hz - horizontální frekvence 15,625 khz - videosignál 1Vš-š - provozní teplota - 5 až + 45 st.c - relativní vlhkost max. 90% - standardně pro montáž na stěnu. Pozn: přepínač na zadní straně videotelefonu musí být nastaven do pozice A! (pozice B je pouze pro digitální systémy) Desky pro upevnění na stěnu nejsou součástí videotelefonu a dodávají se v těchto verzích: 1703/90 - deska pro připojení videotelefonu 1703/1 na stěnu, instalace koaxiálním kabelem 1703/955 - deska pro připojení videotelefonu 1703/1 na stěnu, instalace po 5 vodičích 1703/91 - deska pro připojení videotelefonu 1703/2 (hands-free), koaxiální kabel 1703/60 - instalační krabice pro 1703/2 (hands-free) 1703/82 - deska pro připojení videotelefonu 1703/1 na stěnu, digitální systém 1082 (2GO!) UPOZORNĚNÍ! respektujte symboly nebezpečné napětí a jinak nebezpečný díl (obrazovka) uvnitř videotelefonu / 1 1) 3 servisní tlačítka 2) nastavení kontrastů 3) nastavení jasu 4) nastavení barev 5) nastavení hlasitosti (vypnutí) vyzvánění 6) tlačítko pro odemykání 7) LED pro signalizaci vypnutého vyzvánění 8) LED pro signalizaci el. zámku 6

7 1) audio tlačítko 2) 2 servisní tlačítka 3) nastavení jasu 4) nastavení barev 5) nastavení kontrastů 6) nastavení hlasitosti (vypnutí) vyzvánění 7) tlačítko pro odemykání 8) LED pro signalizaci audia 9) LED pro signalizaci vypnutého vyzvánění 10) LED pro signalizaci el. zámku Instalace desky pod videotelefon na stěnu 7

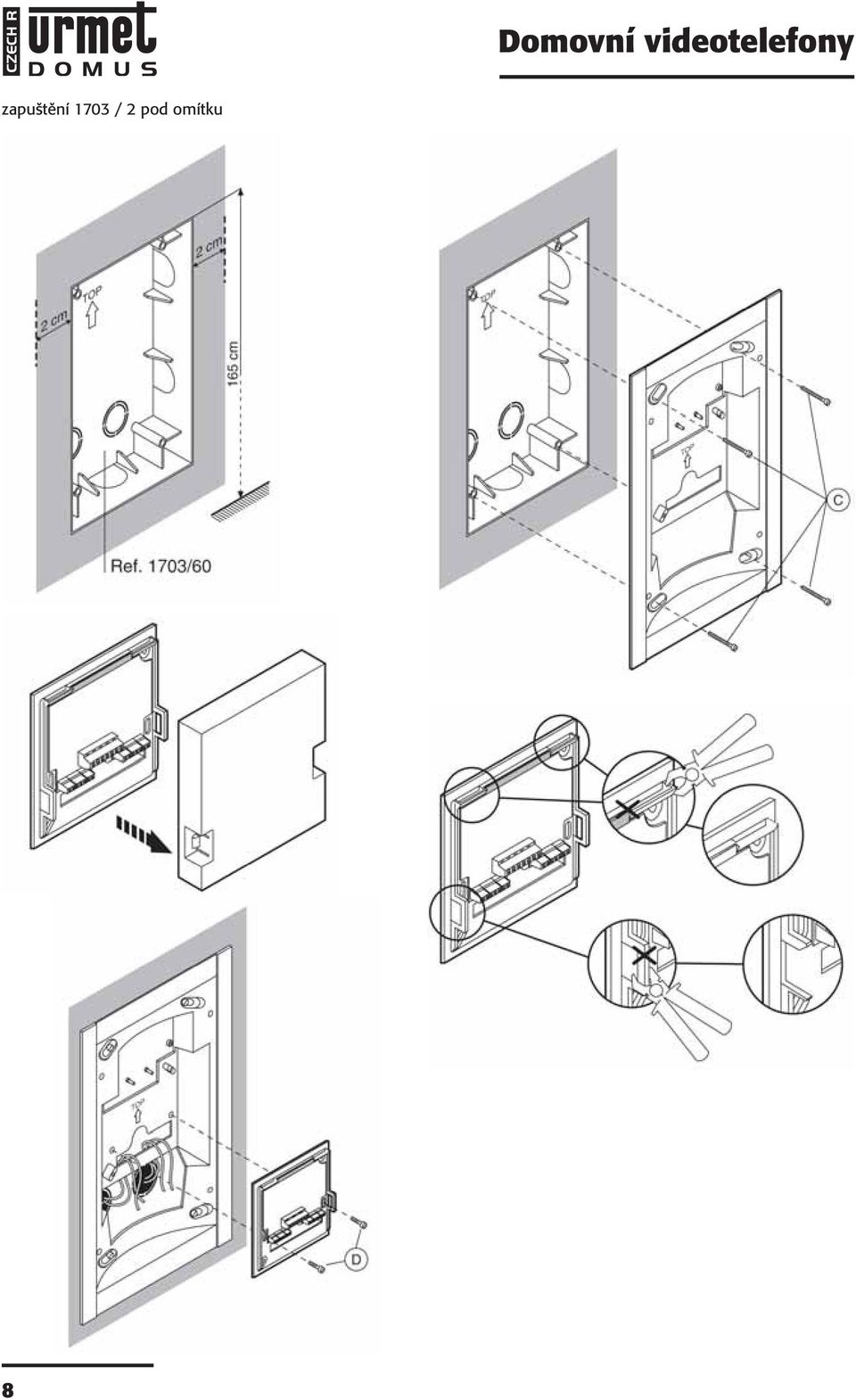

8 zapuštění 1703 / 2 pod omítku 8

9 automatické zapnutí na hovor hovor je zapnut při stlačeném tlačítku 9

10 10 Domovní videotelefony

11 Videomodul 1732/1 Scaitel. Jedná se o modul z výrobní řady Scaitel se 4 obrazovkou bez servisních tlačítek a mikrotelefonu (sluchátka), který způsobem zapojení patří do systému domovních videotelefonů s elektronickým vyzváněním. Pro kompletní funkci videotelefonu se tento videomodul doplňuje telefonem 1132 nebo 1132/1 (příp. pamětí pro záznam 32 snímků 1750/32). Monitor je aktivován zazvoněním na zvoleného účastníka a záběr kamery se na obrazovce zobrazí během 4 sec. Jas obrazovky je ručně nastavitelný pomocí ovládacího prvku ve spodní části modulu. Plastový kryt modulu je bílý, matný, z materiálu ABS. Monitor se pomocí desky pro upevnění instaluje na stěnu nebo se použije souprava pro stolní provedení. Deska pro připojení ani souprava pro stolní provedení nejsou součástí modulu a dodávají se pod samostatným objednacím číslem. Technické údaje: obraz návštěvníka je zobrazen během 4 sec. pouze na obrazovce volaného účastníka obrazovka automaticky zhasne po cca. 1 min. nebo ihned po zazvonění na jiného účastníka možnost regulace jasu obrazovky v závislosti na intenzitě okolního osvětlení 4 obrazovka (83,5x61,2mm) jas 170 cd/m2 max. napájení 16-18,5Vss, max. 0,35A vertikální frekvence 50Hz horizontální frekvence 15,625 khz videosignál 1Vš-š bez vyzařování provozní teplota - 5 až + 45 st.c relativní vlhkost max. 90% standardně pro montáž na stěnu. UPOZORNĚNÍ! respektujte symboly nebezpečné napětí a jinak nebezpečný díl (obrazovka) uvnitř videotelefonu. Desky pro připojení nejsou součástí videomodulu a dodávají se v těchto verzích: 1732/91 deska pro připojení videomodulu, instalace s koaxiálním kabelem 1732/955 deska pro připojení videomodulu, instalace bez koaxiálního kabelu 1732/957 deska pro připojení videomodulu v digitálním systému mm 220 mm 257 mm Kontrast Jas 56 mm 220 mm Kombinace videomodulu s telefonem. Videomodul 1732/1 se instaluje samostatně nebo s telefonem 1132 případně 1132/1 a tvarově je uzpůsoben k umístění vždy na levé straně sestavy. 11

12 Instalace domovního videomodulu na stěnu. Postup: otvorem v desce pro připojení protáhněte vodiče a pomocí šroubů desku upevněte na stěnu vodiče připojte do svorkovnice dle odpovídajícího schéma zapojení videomodul nasaďte na desku do konektoru a pomocí západky A zajistěte. 1732/1 1732/ / mm 140 mm 1,55 m A Instalace videomodulu na stůl. Pro úpravu videomodulu na stolní provedení je určena souprava 1732/56 a příslušná deska pro připojení, odpovídající typu zapojení celého videosystému. Souprava pro stolní provedení telefonu má označení 1132/50. Postup: na spodní stranu podstavce připevněte samolepicí gumové podložky kabel mechanicky upevněte v podstavci svěrkou otvorem v desce pro připojení protáhněte vodiče a pomocí 4 šroubů desku upevněte k podstavci vodiče připojte do svorkovnice dle odpovídajícího schéma zapojení videotelefon nasaďte na desku do konektoru a pomocí západky A zajistěte. 147 mm 147 mm 147 mm 147 mm A Stolní provedení kombinace modulu s domovním telefonem. L a b G a b H c d e f 12

13 Schéma zapojení Komunikace s tlačítkovým panelem Kombinace zapojení s domovními telefony Rozvod s koaxiálním kabelem SV TELEFON 1132, 1133 VIDEOTELEFONY 1202/1A, 1701/70, 1704/1A + DESKY 1202/90, 1701/60, 1704/90 DOPORUČENÉ PRŮŘEZY VODIČŮ (v mm 2 ) Vodiče Vzdálenost (m) 1,2,6,9,CA R1,R2,+TC Koax. kabel 50 0,5 0, , Ω , ,6 2,5 VODIČ PRO ZAPNUTÍ KAMERY Z VIDEOTELEFONU TLAČÍTKOVÉ MODULY PODSVĚTLENÍ JMENOVEK MODUL S KAMEROU A HLASOVOU JEDNOTKOU ZDROJ 789/5 EL. ZÁMEK 13

14 Schéma zapojení Komunikace s tlačítkovým panelem a interkomová funkce mezi účastníky Rozvod s koaxiálním kabelem DOPORUČENÉ PRŮŘEZY VODIČŮ (v mm 2 ) Vodiče Vzdálenost (m) 1,2,6,9,CA R1,R2,+TC Koax. kabel 50 0,5 0, , Ω , ,6 2,5 VIDEOTELEFONY 1202/1A, 1701/70, 1704/1A + DESKY 1202/90, 1701/60, 1704/90 VE VIDEO- TELEFONECH PŘERU TE DRÁTOVOU PROPOJKU 6-10 A INSTALUJTE DIODU ZDROJ 789/5 789/51 KAMEROVÝ MODUL S HLAS. JEDNOTKOU RELÉ 788/1 TLAČÍTKOVÝ MODUL PODSVĚTLENÍ JMENOVEK EL. ZÁMEK 14

15 Schéma zapojení Paralelní vyzvánění na 2 účastníky. VIDEOTELEFON 1202/1A + DESKA 1202/90 ZDROJ 789/2 VIDEOTELEFON 1704/1A + DESKA 1704/90 TLAČÍTKOVÝ PANEL S INTEGR. HLAS. JEDN. A KAMEROU EL. ZÁMEK ZDROJ 789/5 DOPORUČENÉ PRŮŘEZY VODIČŮ (v mm 2 ) Vodiče Vzdálenost (m) 1,2,6,9,CA R1,R2,+TC Koax. kabel 50 0,5 0, , Ω , ,6 2,5 15

16 SV Schéma zapojení Automatické přepínání 2 tlačítkových panelů Rozvod s koaxiálním kabelem VIDEOTELEFONY 1202/1A, 1701/70, 1704/1A + DESKY 1202/90, 1701/60, 1704/90 ZDROJ 789/5 K DALŠÍM MODULŮM TLAČÍTKOVÉ MODULY 1794/4 DOPORUČENÉ PRŮŘEZY VODIČŮ (v mm 2 ) Vodiče Vzdálenost (m) 1,2,6,9,CA R1,R2,+TC Koax. kabel 50 0,5 0, , Ω , ,6 2,5 K DALŠÍM MODULŮM TLAČÍTKOVÉ MODULY PODSVĚTLENÍ JMENOVEK KAMEROVÝ MODUL S HLASOVOU JEDNOTKOU KAMEROVÝ MODUL S HLASOVOU JEDNOTKOU EL. ZÁMEK RELÉ 788/1 EL. ZÁMEK 16

17 Schéma zapojení Komunikace s tlačítkovým panelem Instalace max. 2 videotelefonů po 5 vodičích VIDEOTELEFONY 1202/1A, 1701/30, 1704/1A + DESKA 1202/955, 1701/60, 1704/955 MAXIMÁLNÍ VZDÁLENOST 50 m (G) VODIČ PRO ZAPNUTÍ KAMERY Z VIDEOTELEFONU DOPORUČENÉ PRŮŘEZY VODIČŮ (v mm 2 ) Vodiče Vzdálenost (m) R1 R2 A, B C1, C2, CA ~0, ~ ,75 0,5 0,35 0, ,5 1 0,35 0,5 1, ,5 2 0,35* 0,75 2,5 * - kroucený pár PODSVĚTLENÍ JMENOVEK ZDROJ 789/5 MODUL S KAMEROU A HLASOVOU JEDNOTKOU EL. ZÁMEK 17

18 SV Schéma zapojení Kombinace zapojení s domovními telefony Rozvod bez koaxiálního kabelu TELEFONY 1132/35, 1133/35A VIDEOTELEFONY 1202/1A, 1701/30, 1704/1A + DESKA 1202/955, 1701/60, 1704/955 PODSVĚTLENÍ JMENOVEK MODUL S KAMEROU A HLASOVOU JEDNOTKOU (G) VODIČ PRO ZAPÍNÁNÍ KAMERY Z VIDEOTELEFONU K DALŠÍM MODULŮM TLAČÍTKOVÝ MODUL S PŘÍDAVNÝM MODULEM EL. ZÁMEK VIDEOMODUL 1732/1 + DESKA 1732/955 A TELEFON 1132/35 ZDROJ 789/5 DOPORUČENÉ PRŮŘEZY VODIČŮ (v mm 2 ) Vodiče Vzdálenost (m) R1 R2 A, B C1, C2, CA ~0, ~ ,75 0,5 0,35 0, ,5 1 0,35 0,5 1, ,5 2 0,35* 0,75 2,5 * - kroucený pár 18
