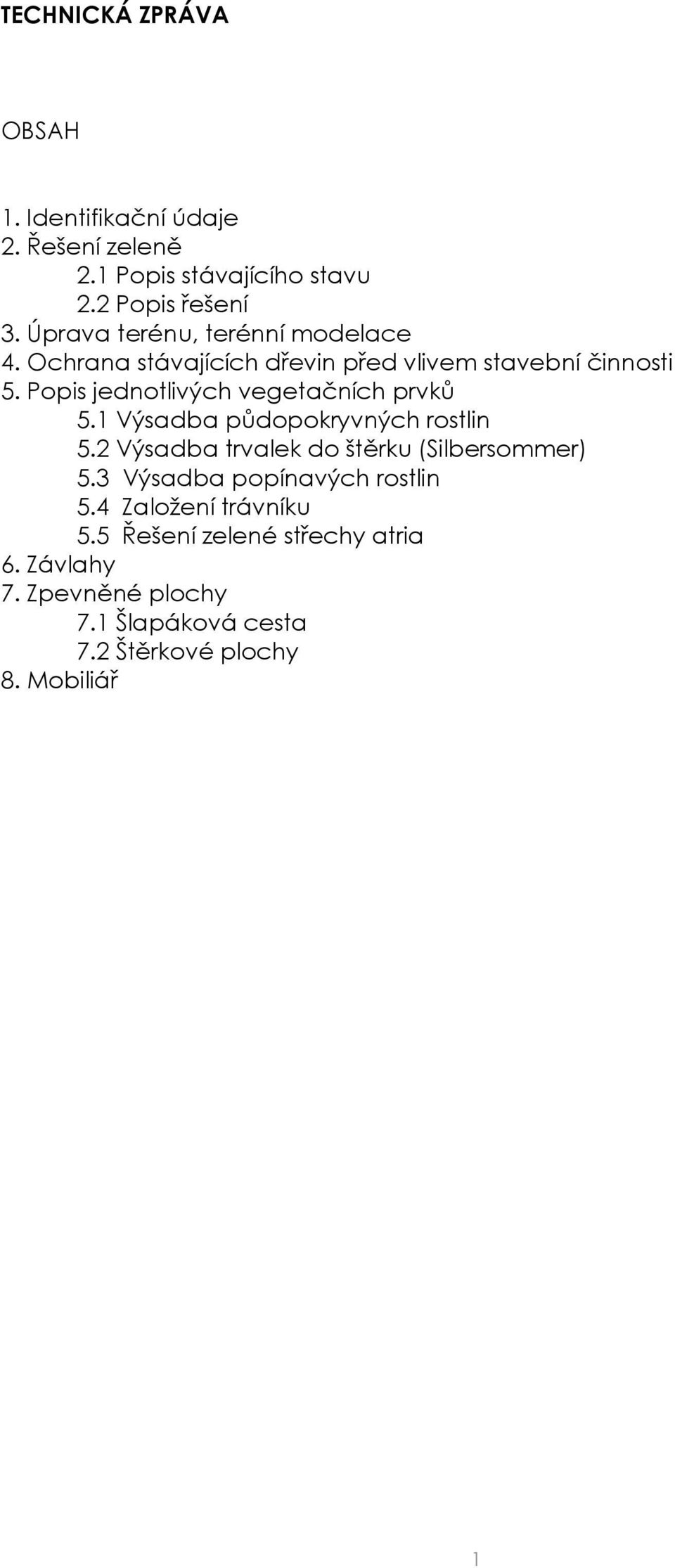

2 TECHNICKÁ ZPRÁVA OBSAH 1. Identifikační údaje 2. Řešení zeleně 2.1 Popis stávajícího stavu 2.2 Popis řešení 3. Úprava terénu, terénní modelace 4. Ochrana stávajících dřevin před vlivem stavební činnosti 5. Popis jednotlivých vegetačních prvků 5.1 Výsadba půdopokryvných rostlin 5.2 Výsadba trvalek do štěrku (Silbersommer) 5.3 Výsadba popínavých rostlin 5.4 Založení trávníku 5.5 Řešení zelené střechy atria 6. Závlahy 7. Zpevněné plochy 7.1 Šlapáková cesta 7.2 Štěrkové plochy 8. Mobiliář 1

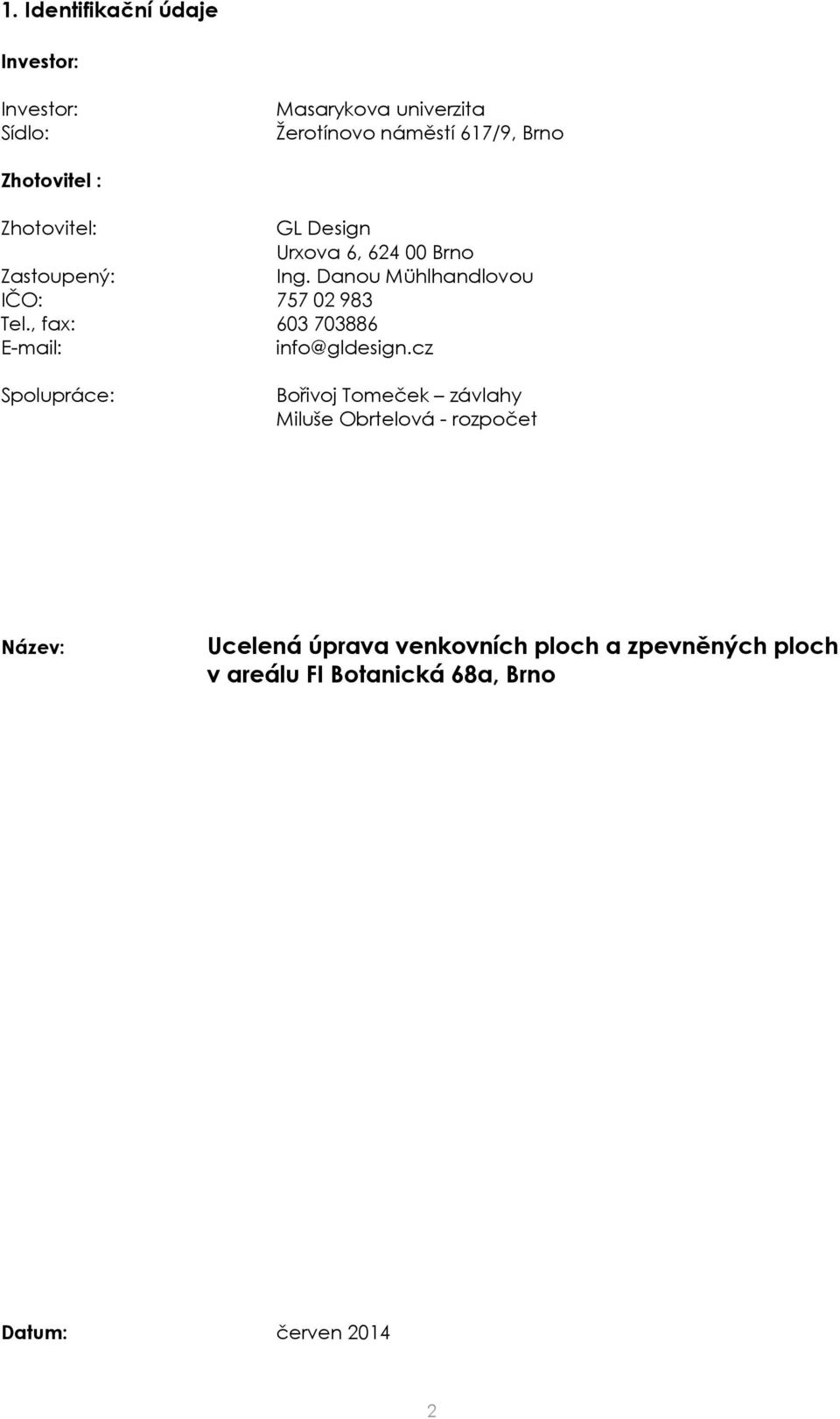

3 1. Identifikační údaje Investor: Investor: Sídlo: Masarykova univerzita Žerotínovo náměstí 617/9, Brno Zhotovitel : Zhotovitel: GL Design Urxova 6, Brno Zastoupený: Ing. Danou Mühlhandlovou IČO: Tel., fax: info@gldesign.cz Spolupráce: Bořivoj Tomeček závlahy Miluše Obrtelová - rozpočet Název: Ucelená úprava venkovních ploch a zpevněných ploch v areálu FI Botanická 68a, Brno Datum: červen

4 2. Řešení zeleně 2.1 Popis stávajícího stavu Návrh řeší plochy v okolí Fakulty informatiky v návaznosti na již provedené sadové úpravy, dále pak řeší plochu atria budovy. Toto se částečně nachází na střeše a navazuje na novou budovu dle návrhu Prof. Ing. arch Pelčáka. Zbylá část se nachází v plenéru a v současné době není nijak řešena. 2.2 Popis řešení Cílem projektu je vytvoření reprezentativních prostorů a pobytových ploch. Návrh vychází z jednoduchých linií a je založen na efektu jednotlivých materiálů a povrchů. Střecha atria je řešena jako extenzivní s doplněním truhlíků s vyššími výsadbami. Plocha v plenéru je řešena jako pobytový trávník s pásy okrasných záhonů, které doplňují stávající soliterní strom. Celá plocha atria je doplněna vhodným mobiliářem. Okolní plochy Fakulty jsou řešeny s přihlédnutím na provozní zatížení. 3. Úprava terénu, terénní modelace Po HTÚ související se stavebními úpravami plochy a hrubou modelací terénu, která není součástí IO, budou vybrané plochy v místech výsadby stromů doplněny kvalitní zeminou. Plochy trávníků a záhonů budou doplněny o kvalitní zeminu ve vrstvě 20 cm. Truhlíky na střeše budou vyplněny speciálním substrátem. Substrát pro travnaté plochy, záhony 126,4 m³ Speciální substrát pro truhlíky 18,2 m³ 4. Ochrana stávajících dřevin před vlivem stavební činnosti V kořenové zóně ponechávaných stromů, resp. ve stromových mísách nebude skladován žádný stavební materiál, zemina ani jiné látky. Stávající stromové mísy budou chráněny před hutněním (pojezdem) mechanizace a strojů. (Vysvětlení pojmu kořenová zóna - kořenová zóna stromu je plocha půdy pod korunou stromů ohraničená okapovou linií koruny a zvětšená o 1,5 m po celém obvodu koruny, u sloupovitých forem zvětšená o 5 m po celém obvodu koruny.) Ochrana kmenů stromů kmeny stromů v bezprostřední blízkosti výkopu a v manipulačním prostoru mechanizace je nutno obednit do výšky alespoň 2 m. Bednění se musí vůči kmenu vypolštářovat a nesmí být nasazeno bezprostředně na kořenové náběhy. Ochrana koruny v místech pohybu mechanizace nebo stavby se musí větve překážející pohybu mechanizace vyvázat nahoru. Místa úvazků je nutno vypodložit vhodným materiálem např. jutovou bandáží. Ochrana kořenového prostoru hloubení výkopů je třeba provádět ručně. Při hloubení výkopů nesmějí být přerušeny kořeny o průměru větším než 3 cm. Případná poranění je nutno neprodleně ošetřit. Kořeny je možno přerušit pouze hladkým řezem. Konce kořenů o průměru menším než 2 cm je nutno ošetřit růstovými stimulátory, kořeny o průměru větším než 2 cm je nutno ošetřit prostředky k ošetření ran. Ochrana kořenů v případě provádění výkopových prací v termínu od do Je nutno kořeny chránit před promrznutím např. silnou vrstvou geotextilie. Nejvhodnější termín pro provádění výkopových prací vzhledem k vegetačním nárokům dřevin je po opadu listů do příchodu mrazů větších než -5 C a na ja ře po skončení mrazového období max. do poloviny dubna. Tato opatření bude také třeba provést, zůstane-li výkop dlouhodobě odkrytý chránit kořeny před vysycháním. Ostatní nespecifikovaná opatření při provádění stavby se budou řídit podle ČSN DIN Počet stromů k ochraně 5. Popis jednotlivých vegetačních prvků Požadavky na provedení Materiál a provedení výsadby bude odpovídat nejlepším zahradnickým standardům. Kvalita použitého rostlinného materiálu se řídí normou ČSN Výpěstky okrasných dřevin. 3

5 Použitý rostlinný materiál musí být z fytopatologického hlediska nezávadný a velikostně bude odpovídat požadavkům projektu. Kvalitativně výběr rostlin bude odpovídat výpěstkům 1. třídy kvality. Práce budou prováděny vyškolenými pracovníky s dostatečnou praxí v oboru, pomocné práce pracovníky zaučenými. V průběhu dopravy a manipulace budou stromy a ostatní výsadbový materiál chráněn před poškozením větrem, sluncem. Výsadba bude prováděna pouze v období, kdy je možné ji provádět, s ohledem na konkrétní počasí, po odsouhlasení zadavatelem a zpracovatelem návrhu úprav. Nebude prováděna za mrazu, vysokých teplot, suchého počasí, nebo příliš mokrého počasí. Při pracích na realizaci sadových úprav budou dodržovány bezpečnostní předpisy dle zákona 309/2006 Sb. Zakládání vegetačních prvků a následná rozvojová a udržovací péče se řídí normami týkající se oboru sadovnictví a krajinářství. V průběhu celé akce budou dodržovány normy: ČSN Technologie vegetačních úprav v krajině - Práce s půdou ČSN Technologie vegetačních úprav v krajině - Rostliny a jejich výsadba ČSN Technologie vegetačních úprav v krajině - Trávníky a jejich zakládání ČSN Technologie vegetačních úprav v krajině - Rozvojová a udržovací péče o vegetační plochy ČSN Technologie vegetačních prvků v krajině - Ochrana stromů, porostů a ploch pro vegetaci při stavebních pracích ČSN Zemní práce Období záruky dle dohody mezi klientem a dodavatelem. Dodavatel ručí za dodávku a montáž na časově dohodnuté období, během něhož provádí údržbu s pravidelnou kontrolou. 5.1 Výsadba půdopokryvných rostlin ( plochy 3, 4, 5 ) Popis: jsou navrženy odolné, do daných podmínek vhodné druhy rostlin. Hlavním kriteriem je odolnost a pokryvnost. Na vybraných místech doplněny výsadbou okrasných travin. celková velikost záhonů: 389 m² celkem rostlin (cca 5 ks/m²): 1780 ks velikost výsadbového materiálu: dle druhu, dobře prokořeněný bal způsob založení: záhonová výsadba zajištění výsadby: mulč, jemně drcená borka, vrstva 10 cm mulč: 39,4 m³ pěstební substrát: 77,8 m³ druhové složení: Č. Taxon Plocha 3 Plocha 4 Plocha 5 1 Cotoneaster dammerii Eichholz Miscanthus sinensis Gracillimus 12 4 Panicum virgatum Rehbraun Výsadba trvalek do štěrku (Silbersommer) ( plocha 2 ) Popis: plochy vybraných trvalek zamulčovány vrstvou štěrku pro snadnější údržbu. Pod touto vrstvou je upravená, velmi dobře odplevelená zemina. celková velikost záhonů: 65,7 m² celkem rostlin (cca 9 ks/m²): 212 ks velikost výsadbového materiálu: dle druhu, dobře prokořeněný bal způsob založení: záhonová výsadba zajištění výsadby: mulč štěrk 0-32 mm - výška 8cm štěrk 4-8mm,8-16 mm výška 2cm 4

6 mulč: štěrk 0-32 mm - 4,4 m³ štěrk 4-8/8-16 mm 1,1 m³ pěstební substrát: 6,6 m³ druhové složení: Taxon Počet ks Miscanthus sinensis Gracillimus 11 Molinia caespitosa Karl Foerster 12 Panicum virgatum Rehbraun 16 Gaura lindheimerii 5 Geranium macrorrhizum Bevan s variety 149 Nepeta x faassenii Six Hills Giant 7 Sedum telephium Matrona 12 Hlavní úkony dokončovací péče: -závlaha, odplevelení výsadeb, případná dosadba Dokončovací péče zahrnuje práce, které jsou nutné k dosažení stavu způsobilého k přejímce, viz.. ČSN Výsadba popínavých rostlin Popis: popínavé rostliny budou v určitých místech používány k popnutí vybraných částí zdí. V místě styku s okapovým chodníčkem bude instalována ochrana proti prokořenění. Počet kusů: 6 ks Velikost výsadb. materiálu: cm, v kontejnerech min 2 l, způsob založení: do výsadeb zajištění výsadby: mulč, v rámci výsadeb Druhové složení: Hydrangea petiolaris Rámcový popis technologie: hloubení jámy o velikosti (do 0,02m 3 ), výsadba kontejnerové dřeviny, hnojení, mulčování výsadby kůrou, dokončovací péče. Dodržení ustanovení ČSN Rostlinný materiál: závazně stanoven sortiment ze skupiny "popínavé dřeviny" dle ON Výpěstky okrasných dřevin - popínavé dřeviny -I. jakost. Hlavní úkony dokončovací péče: - závlaha, hnojení (5g dusíku / m²), odplevelení. V případě částečného vyschnutí (část rostliny) nebo úhynu dřeviny, bude tato ve vhodném agrotechnickém termínu nahrazena novou Založení trávníku základní charakteristika: celková plocha trávníku 210,2 m² technologie založení: travní koberec počet sečí v roce: vegetační vrstva: mocnost 20cm pěstební substrát celkem: 42 m³ V řešeném území bude trávník zakládán výsevem, sečí za rok dle potřeby a klimatických podmínek. V řešené části navrhujeme trávníky pouze v ucelené, dobře udržovatelné ploše. Trávníky budou zakládány v souladu s ostatní výstavbou, nejlépe po skončení veškeré stavební činnosti. Dodavatel zahradnických prací je povinen zabezpečit kvalitativní podmínky pro založení trávníku během výstavby a koordinaci této činnosti s ostatními profesemi na stavbě. Zakládání trávníku bude realizováno dle podmínek ČSN a ČSN a dokončovací péče dle ČSN

7 Podklad urovnaná pláň (HTU) bude vyčištěná do hloubky min 0,2 m od nežádoucích příměsí, stavebních zbytků, kamenů apod. Individuálně bude postupováno kolem ponechaných stromů s ohledem na jejich kořenový systém. Po ukončení hrubých terénních úprav (pláň UT-0,15 m), bude na plochách trávníku navezena a rozprostřena kvalitní zemina. Před položením koberce bude plocha odplevelena. Zdroj a kvalita použité zeminy bude před realizací ověřena agrochemickým rozborem a bude následně na stavbě před realizací odsouhlasena. Rámcový popis technologie založení: Pročištění pláně po HTÚ, rozprostření připravené zeminy (katrovaná zemina, zbavená vytrvalých plevelů, cizích příměsí a hrud), jemné terénní úpravy, předseťové zpracování půdy, odplevelení, hnojení, založení kobercového trávníku parkového, dokončovací péče. Hlavní úkony dokončovací péče: Závlaha, hnojení (5g dusíku / m²) po první seči, kosení, válení atd., odplevelení, případně dosev. 5.5 Řešení zelené střechy atria ( plocha 1 ) Výsadba extenzivní směsi Budou využity stávající výsadby, včetně substrátu. Substrát bude i s rozchodníky v místě instalace truhlíků odhrnut a poté zapraven k truhlíkům, eventuelně do okolní plochy. Povýsadbová udržovací péče Střechy budou po výsadbě do zakořenění výpěstků udržovány pletím a čištěním a zálivkou. Také později je nutno, v extrémním suchém období, počítat s příležitostní zálivkou a likvidací expanzních vytrvalých plevelů. Plochy extenzivních výsadeb budou později ponechány bez významnější údržby. Období záruky Obdoba jako u ostatních vegetačních prvků celková velikost záhonů: 256,3 m² Výsadby do truhlíků Popis: Výsadba vyšších rostlin do truhlíku na střeše atria. Cílem je optické rozčlenění plochy. Truhlíky vyrobeny z probarveného sklolaminátu. Cílová barva antracitová šedá výsledná barva bude odsouhlasena investorem. Truhlík je dělen na jednotlivé segmenty, které k sobě budou sešroubovány, v místech napojení jednotlivých segmentů budou čela navazujících dílů snížena. Truhlíky nemají dno, jsou osazeny na drenážní vrstvu v mocnosti odpovídající vrstvě substrátu na střeše. Detaily viz. výkres 07 Detaily A, B. Pěstební substrát: Substrát bude složen s vybraných komponentů a zlehčujících a hydro-akumulačních substancí. Substrát pro výsadbu bude podroben agrochemickému rozboru na přítomnost nežádoucích příměsí, ph a před realizací odsouhlasen. Bude před výsadbou odplevelen. Truhlík-segment, vel. 1,35 x 1,4 x 0,0,4 m 24ks / 45,4m² Polystyren, tl. 3cm 65 m² Geotextilie SI m² Drenáž, štěrk fr.8/16, vrstva 14 cm 7,4 m³ Mulč, kačírek fr. 8/16-16/32, vrstva 6 cm 2,8 m³ Pěstební substrát: 18,2 m³ 6

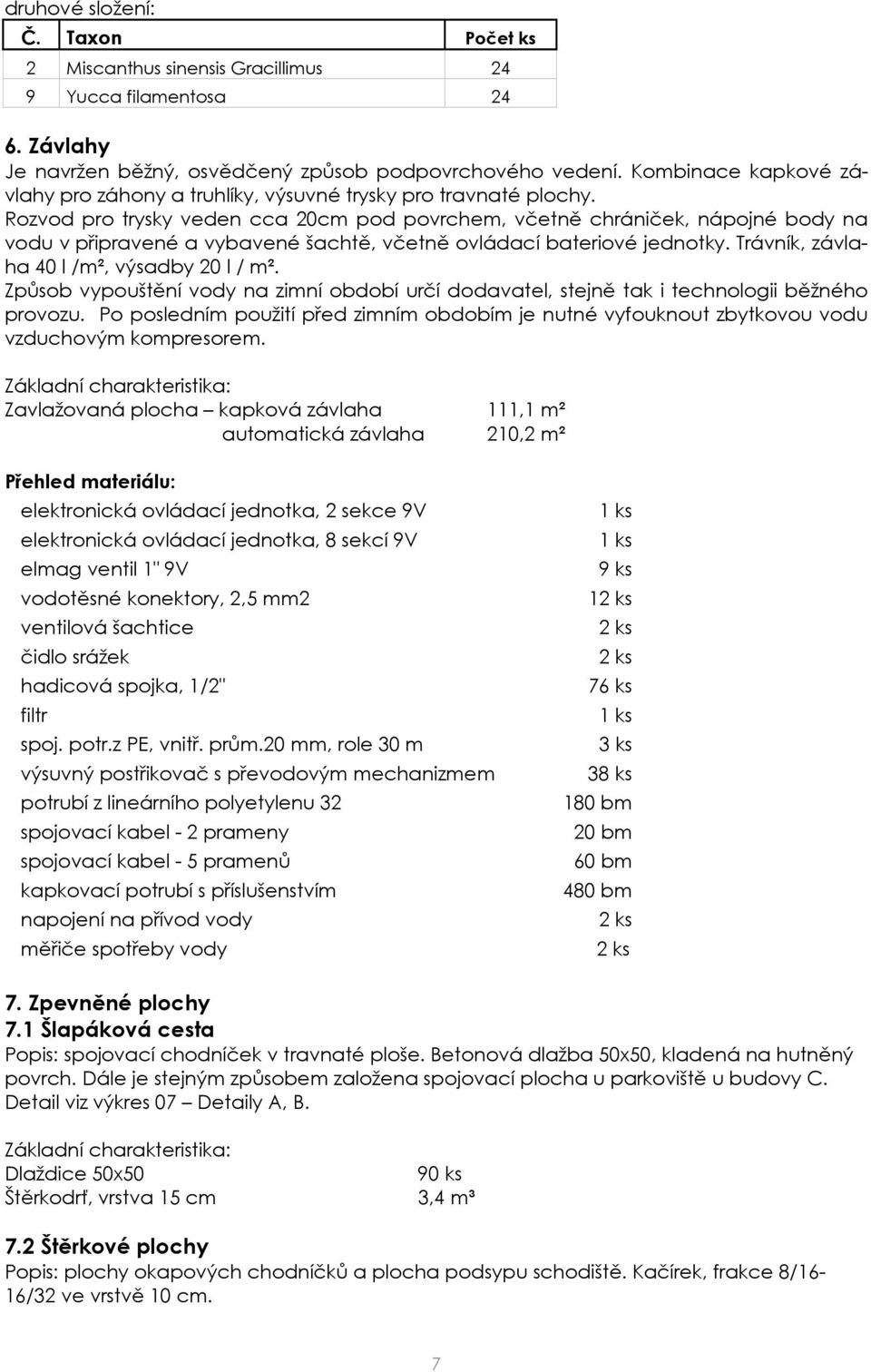

8 druhové složení: Č. Taxon Počet ks 2 Miscanthus sinensis Gracillimus 24 9 Yucca filamentosa Závlahy Je navržen běžný, osvědčený způsob podpovrchového vedení. Kombinace kapkové závlahy pro záhony a truhlíky, výsuvné trysky pro travnaté plochy. Rozvod pro trysky veden cca 20cm pod povrchem, včetně chrániček, nápojné body na vodu v připravené a vybavené šachtě, včetně ovládací bateriové jednotky. Trávník, závlaha 40 l /m², výsadby 20 l / m². Způsob vypouštění vody na zimní období určí dodavatel, stejně tak i technologii běžného provozu. Po posledním použití před zimním obdobím je nutné vyfouknout zbytkovou vodu vzduchovým kompresorem. Zavlažovaná plocha kapková závlaha 111,1 m² automatická závlaha 210,2 m² Přehled materiálu: elektronická ovládací jednotka, 2 sekce 9V elektronická ovládací jednotka, 8 sekcí 9V elmag ventil 1" 9V vodotěsné konektory, 2,5 mm2 ventilová šachtice čidlo srážek hadicová spojka, 1/2" filtr spoj. potr.z PE, vnitř. prům.20 mm, role 30 m výsuvný postřikovač s převodovým mechanizmem potrubí z lineárního polyetylenu 32 spojovací kabel - 2 prameny spojovací kabel - 5 pramenů kapkovací potrubí s příslušenstvím napojení na přívod vody měřiče spotřeby vody 9 ks 12 ks 2 ks 2 ks 76 ks 3 ks 38 ks 180 bm 20 bm 60 bm 480 bm 2 ks 2 ks 7. Zpevněné plochy 7.1 Šlapáková cesta Popis: spojovací chodníček v travnaté ploše. Betonová dlažba 50x50, kladená na hutněný povrch. Dále je stejným způsobem založena spojovací plocha u parkoviště u budovy C. Detail viz výkres 07 Detaily A, B. Dlaždice 50x50 90 ks Štěrkodrť, vrstva 15 cm 3,4 m³ 7.2 Štěrkové plochy Popis: plochy okapových chodníčků a plocha podsypu schodiště. Kačírek, frakce 8/16-16/32 ve vrstvě 10 cm. 7

9 Celková velikost ploch: 45 m² Kačírek, vrstva 10 cm 4,5 m³ 8. Mobiliář V této etapě uvažujeme s několika typy lavic. Na střeše jsou použity typové lavice délky 2,5 m. Konstrukce z ocelového pozinkovaného plechu opatřená práškovým vypalovacím lakem, sedák z masivních akátových desek. V plenéru jsou použity tytéž lavice v kombinaci s betonovými bloky. Tyto mají délku 2m. Podloží betonových bloků bude hutněný štěrk 8/16-16/32 doplněný dlaždicemi 40x40x5 cm. Dále jsou navrženy typové odpadkové koše. V prostoru terasy jsou samostojné, v plenéru jsou kotveny do betonové patky. Jednotná ocelová zinkovaná kostra opatřená nástřikem práškového vypalovacího laku nese opláštění z ocelového zinkovaného plechu, 50l. Ty budou umístěny podél chodníků a u vstupů. Použita barva RAL antracitová. Barevnost shodná s lavicemi. Detaily viz. výkres 08 Mobiliář. Betonový blok Lavice Odpadkový koš Odpadkový koš se zhášečem cigaret 7 ks 25 ks 12 ks 8
