1 Téma sady: Teplovodní otopné soustavy. Název prezentace: Oběhová čerpadla. Autor prezentace: Ing. Eva Václavíková VY_32_INOVACE_1225_oběhová_čerpadla_pwp

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1225_oběhová_čerpadla_pwp prezentace PowerPoint vytápění, 2. ročník, učební obor instalatér Číslo a název sady: Téma: sada č. 62 soustavy ústředního vytápění Oběhová čerpadla. Jméno a příjmení Ing. Eva Václavíková autora: Datum vytvoření: Anotace: Prezentace Vás seznámí se základními vlastnostmi oběhových čerpadel. Uvede požadavky kladené na oběhová čerpadla. Vysvětlí důležité části čerpadla a rozdělení čerpadel podle konstrukce. Vyjmenuje základní vlastnosti a provede Vás zobrazeními čerpadel.

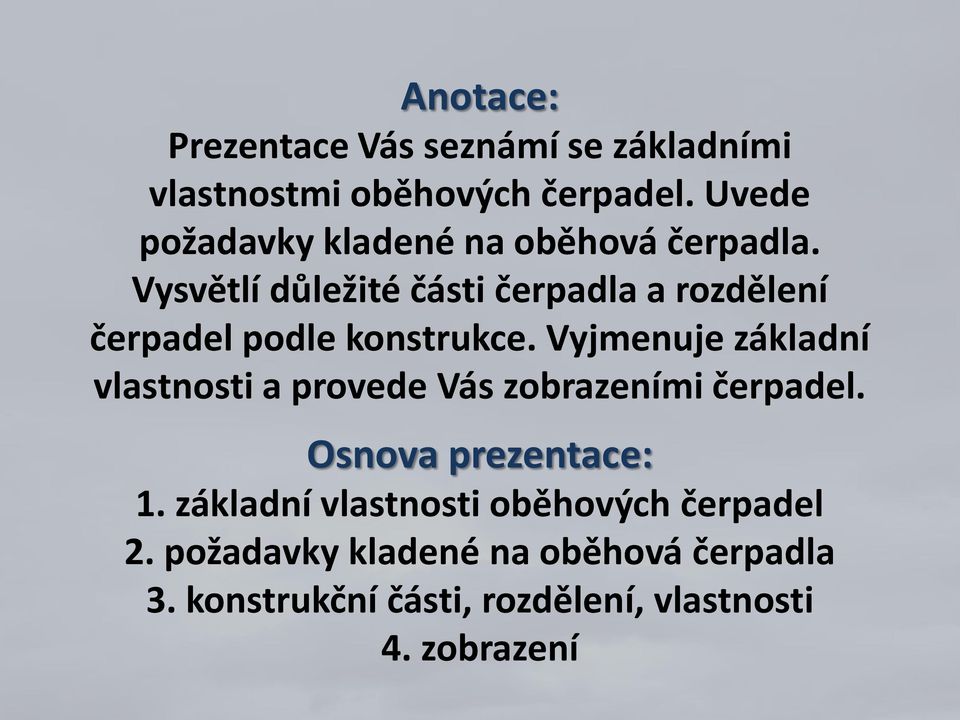

3 Anotace: Prezentace Vás seznámí se základními vlastnostmi oběhových čerpadel. Uvede požadavky kladené na oběhová čerpadla. Vysvětlí důležité části čerpadla a rozdělení čerpadel podle konstrukce. Vyjmenuje základní vlastnosti a provede Vás zobrazeními čerpadel. Osnova prezentace: 1. základní vlastnosti oběhových čerpadel 2. požadavky kladené na oběhová čerpadla 3. konstrukční části, rozdělení, vlastnosti 4. zobrazení

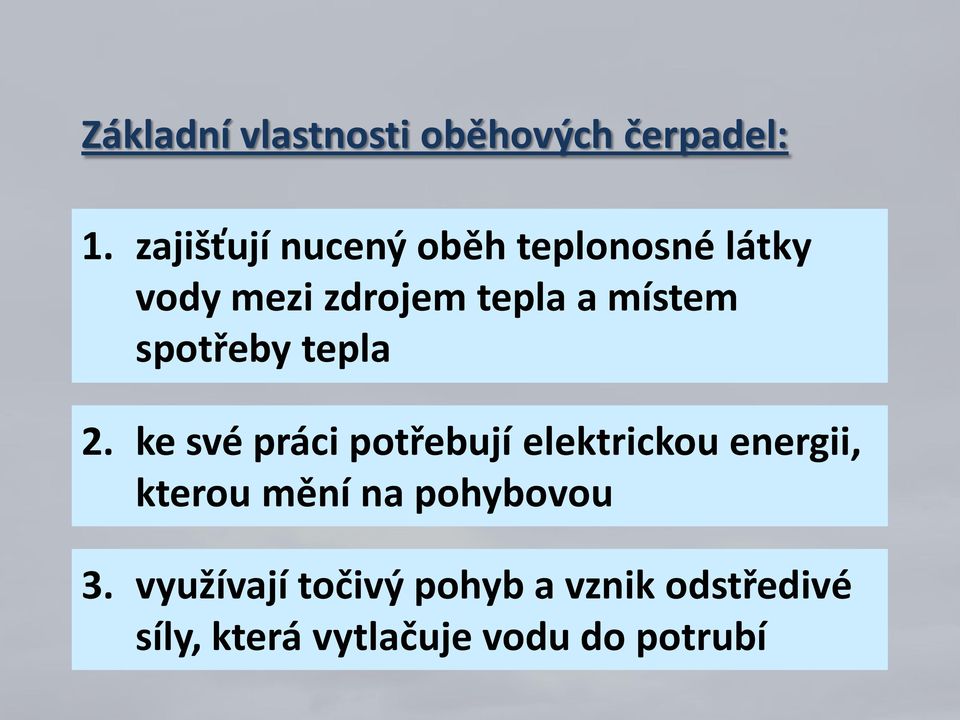

4 Základní vlastnosti oběhových čerpadel: 1. zajišťují nucený oběh teplonosné látky vody mezi zdrojem tepla a místem spotřeby tepla 2. ke své práci potřebují elektrickou energii, kterou mění na pohybovou 3. využívají točivý pohyb a vznik odstředivé síly, která vytlačuje vodu do potrubí

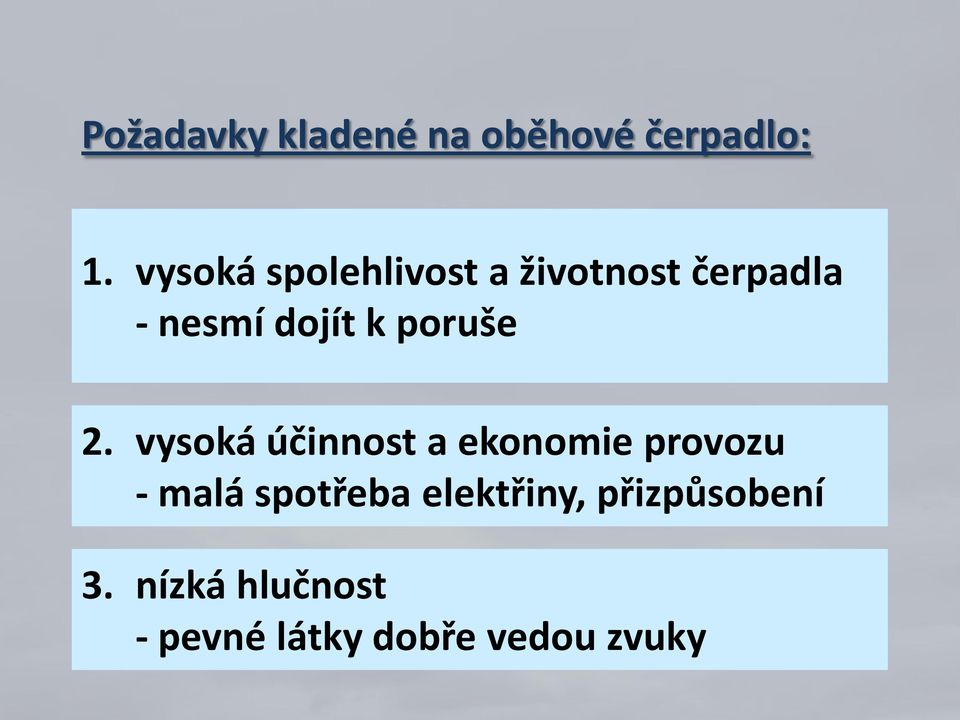

5 Požadavky kladené na oběhové čerpadlo: 1. vysoká spolehlivost a životnost čerpadla - nesmí dojít k poruše 2. vysoká účinnost a ekonomie provozu - malá spotřeba elektřiny, přizpůsobení 3. nízká hlučnost - pevné látky dobře vedou zvuky

6 Konstrukční části oběhového čerpadla: 1. těleso čerpadla se spirální skříní - usměrňuje proudění vody v čerpadle - umožňuje připojení čerpadla na rozvod - je vybaveno sacím a výtlačným hrdlem 2. lopatkové oběžné kolo s hřídelí - využívá energii elektromotoru - uděluje energii čerpané vodě

7 Konstrukční části oběhového čerpadla: 3. elektromotor - vytváří točivý pohyb, pohání hřídelem lopatkové oběžné kolo čerpadla - umožňuje regulaci změnou otáček 4. příslušenství oběhového čerpadla filtr chrání čerpadlo před pevnými nečistotami z rozvodu otopné soustavy uzavírací kohouty umožňují demontáž čerpadla bez vypouštění vody ze soustavy

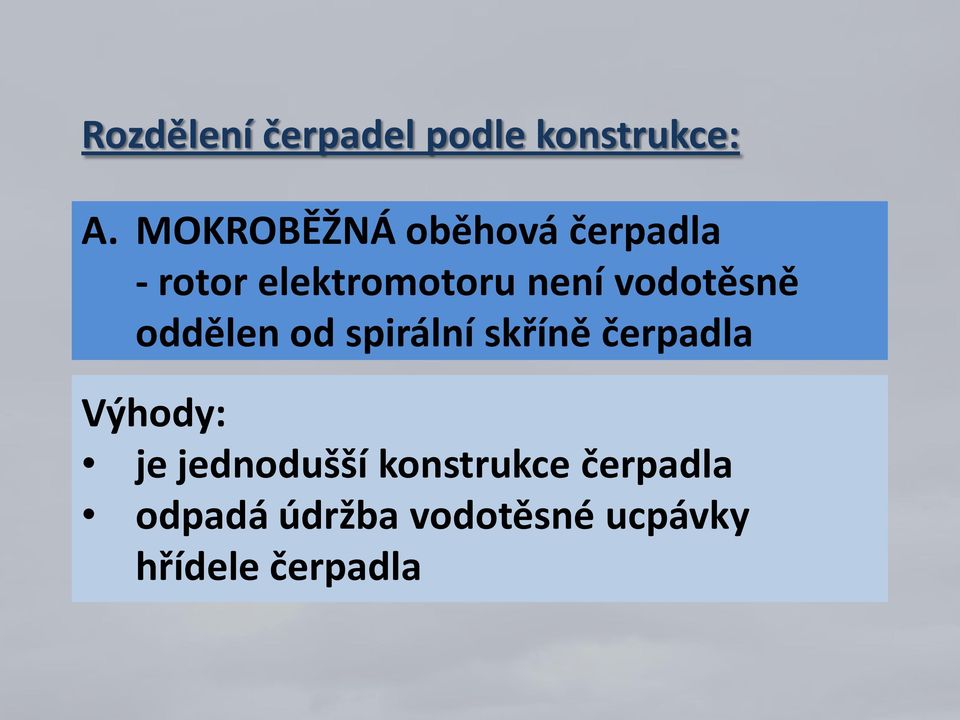

8 Rozdělení čerpadel podle konstrukce: A. MOKROBĚŽNÁ oběhová čerpadla - rotor elektromotoru není vodotěsně oddělen od spirální skříně čerpadla Výhody: je jednodušší konstrukce čerpadla odpadá údržba vodotěsné ucpávky hřídele čerpadla

9 Rozdělení čerpadel podle konstrukce: B. SUCHOBĚŽNÁ oběhová čerpadla - elektromotor je vodotěsně oddělen od spirální skříně čerpadla Výhody: hodí se pro velké průtoky teplonosné látky běžný průnik vody do elektromotoru je zcela vyloučen

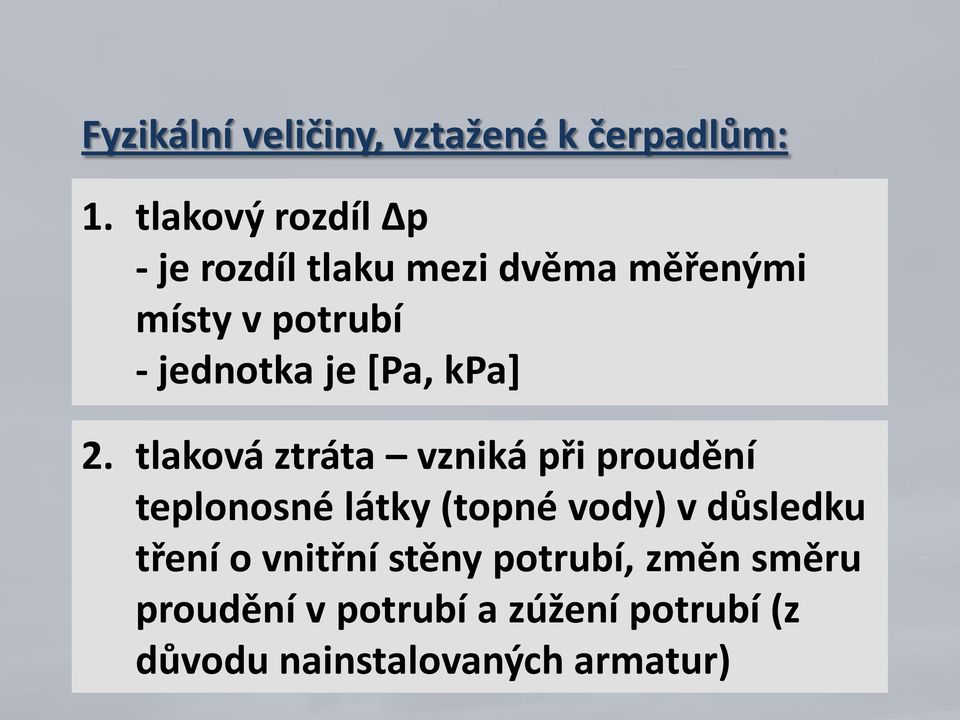

10 Fyzikální veličiny, vztažené k čerpadlům: 1. tlakový rozdíl Δp - je rozdíl tlaku mezi dvěma měřenými místy v potrubí - jednotka je [Pa, kpa] 2. tlaková ztráta vzniká při proudění teplonosné látky (topné vody) v důsledku tření o vnitřní stěny potrubí, změn směru proudění v potrubí a zúžení potrubí (z důvodu nainstalovaných armatur)

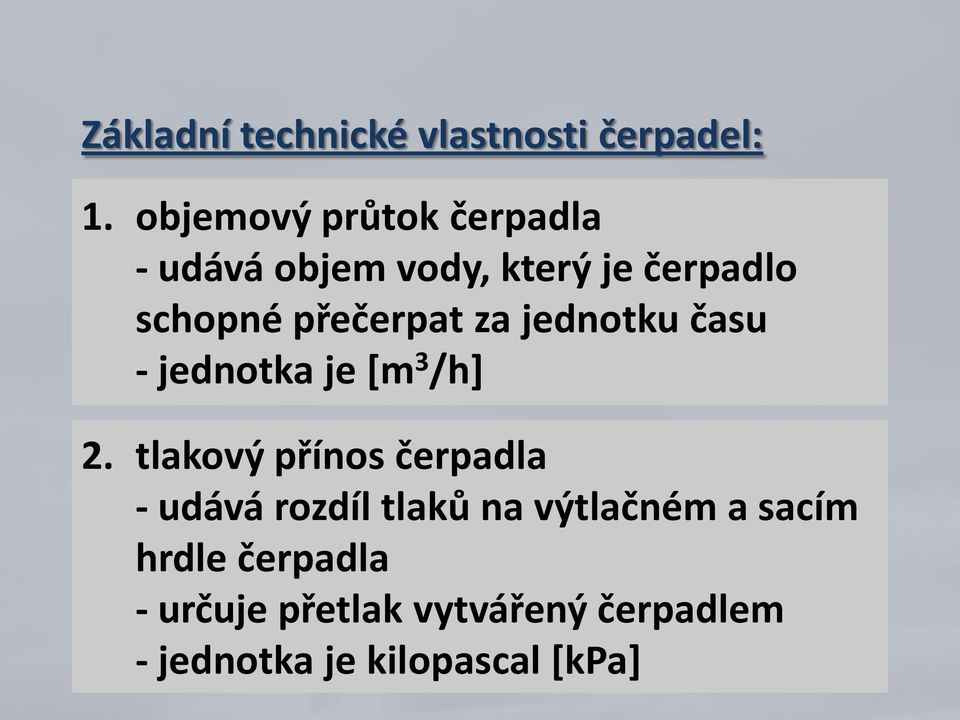

11 Základní technické vlastnosti čerpadel: 1. objemový průtok čerpadla - udává objem vody, který je čerpadlo schopné přečerpat za jednotku času - jednotka je [m 3 /h] 2. tlakový přínos čerpadla - udává rozdíl tlaků na výtlačném a sacím hrdle čerpadla - určuje přetlak vytvářený čerpadlem - jednotka je kilopascal [kpa]

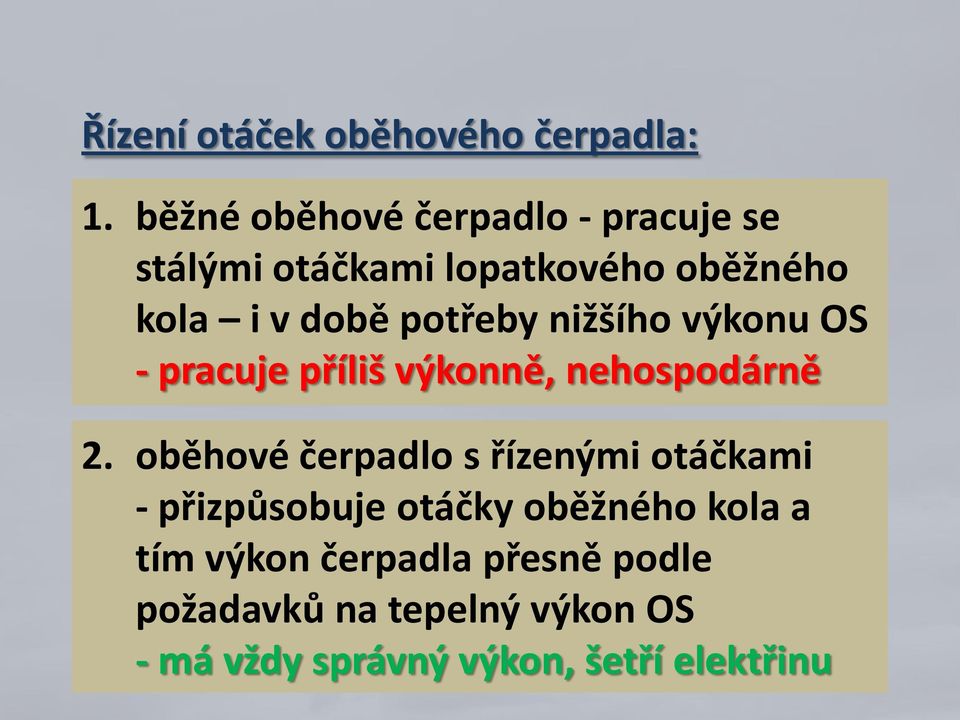

12 Řízení otáček oběhového čerpadla: 1. běžné oběhové čerpadlo - pracuje se stálými otáčkami lopatkového oběžného kola i v době potřeby nižšího výkonu OS - pracuje příliš výkonně, nehospodárně 2. oběhové čerpadlo s řízenými otáčkami - přizpůsobuje otáčky oběžného kola a tím výkon čerpadla přesně podle požadavků na tepelný výkon OS - má vždy správný výkon, šetří elektřinu

13 Základní technické vlastnosti čerpadel: 3. pracovní diagram čerpadla - je graf, který znázorňuje závislost objemového průtoku na tlakovém přínosu čerpadla charakteristika čerpadla (pro dané otáčky I, II, III) Obr. 1: Pracovní diagram oběhového čerpadla Zdroj:

14 Zobrazení konstrukčních částí oběhového čerpadla: rotor elektromotoru stator elektromotoru těleso čerpadla oběžné kolo čerpadla Obr. 2: Oběhové čerpadlo Alpha 2 Zdroj: čerpadlo vyrábí společnost GRUNDFOS

15 Instalace mokroběžného oběhového čerpadla čerpadlo vyrábí společnost GRUNDFOS hřídel čerpadla orientovat vodorovně osazení těsnění čerpadla nesprávná poloha čerpadla utažení připojovacího šroubení čerpadla Obr. 3: Oběhové čerpadlo Alpha 2 Zdroj: energetický štítek čerpadla

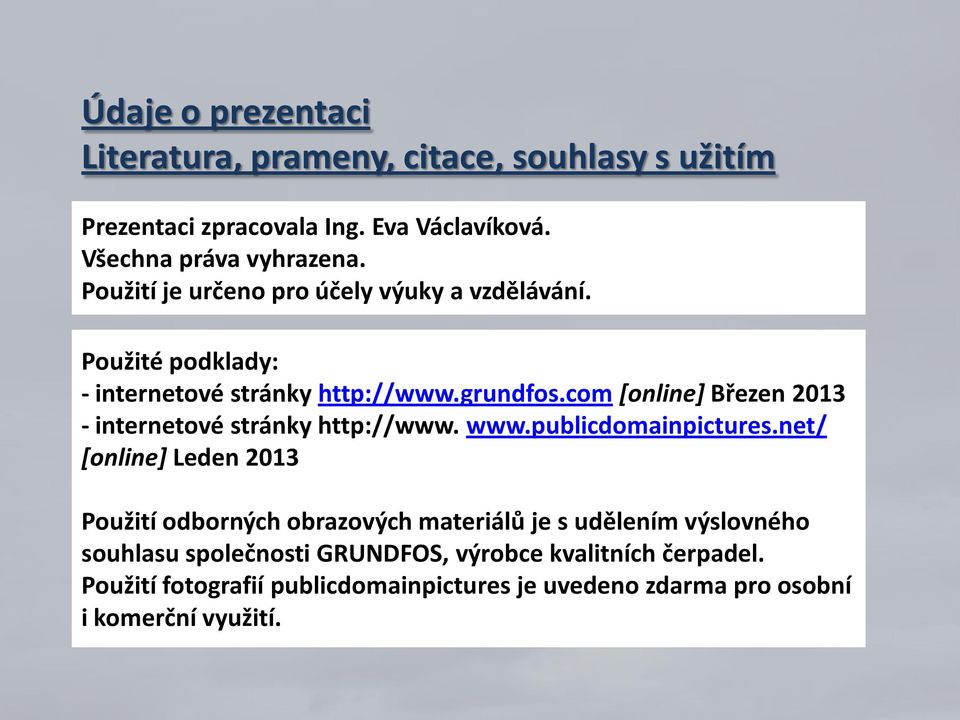

16 Údaje o prezentaci Literatura, prameny, citace, souhlasy s užitím Prezentaci zpracovala Ing. Eva Václavíková. Všechna práva vyhrazena. Použití je určeno pro účely výuky a vzdělávání. Použité podklady: - internetové stránky [online] Březen internetové stránky [online] Leden 2013 Použití odborných obrazových materiálů je s udělením výslovného souhlasu společnosti GRUNDFOS, výrobce kvalitních čerpadel. Použití fotografií publicdomainpictures je uvedeno zdarma pro osobní i komerční využití.
