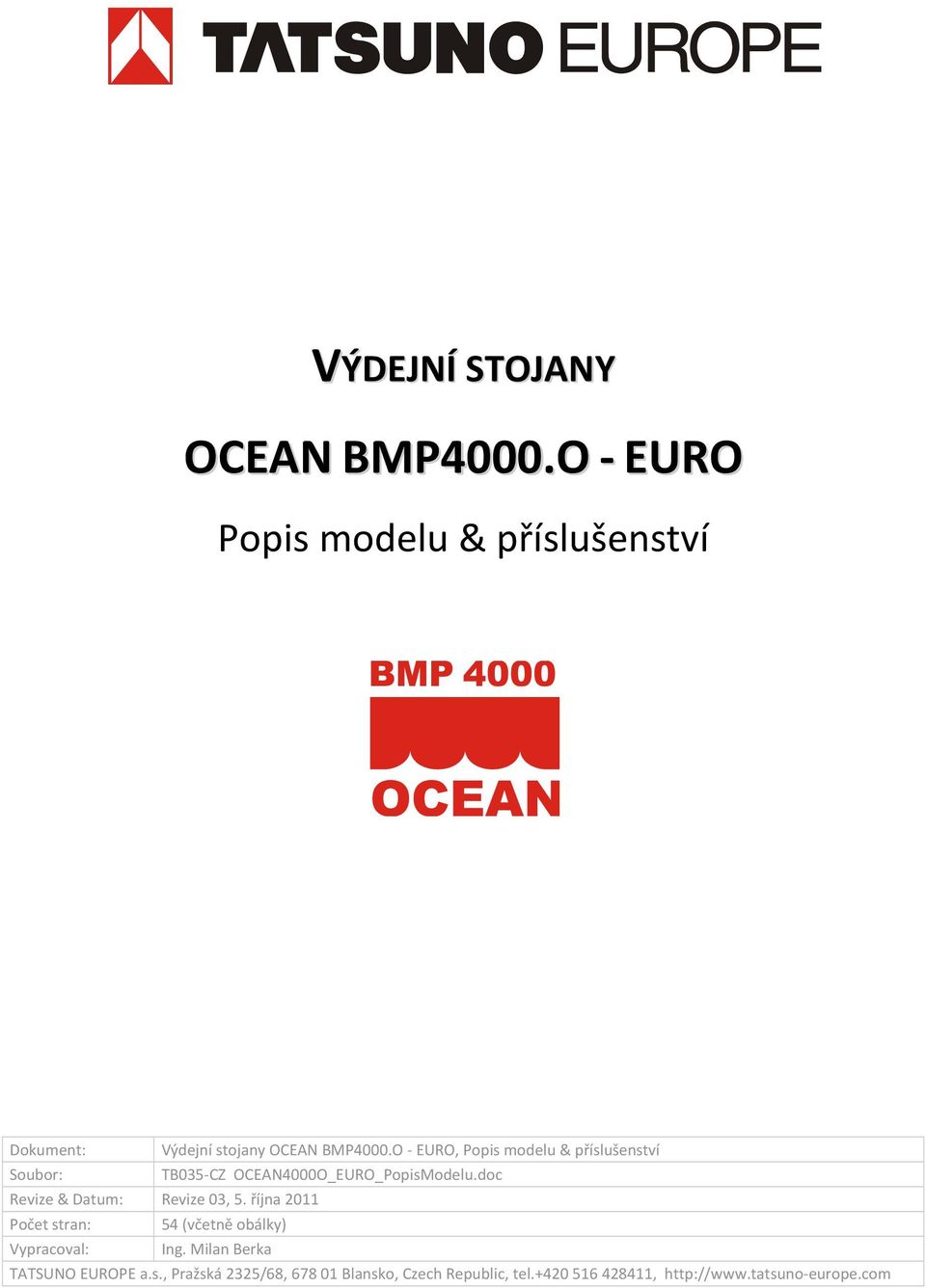

1 VÝDEJNÍ STOJANY OCEAN BMP4000.O EURO Popis modelu & příslušenství Dokument: Výdejní stojany OCEAN BMP4000.O EURO, Popis modelu & příslušenství Soubor: TB035 CZ OCEAN4000O_EURO_PopisModelu.doc Revize & Datum: Revize 03, 5. října 2011 Počet stran: 54 (včetně obálky) Vypracoval: Ing. Milan Berka TATSUNO EUROPE a.s., Pražská 2325/68, Blansko, Czech Republic, tel , europe.com

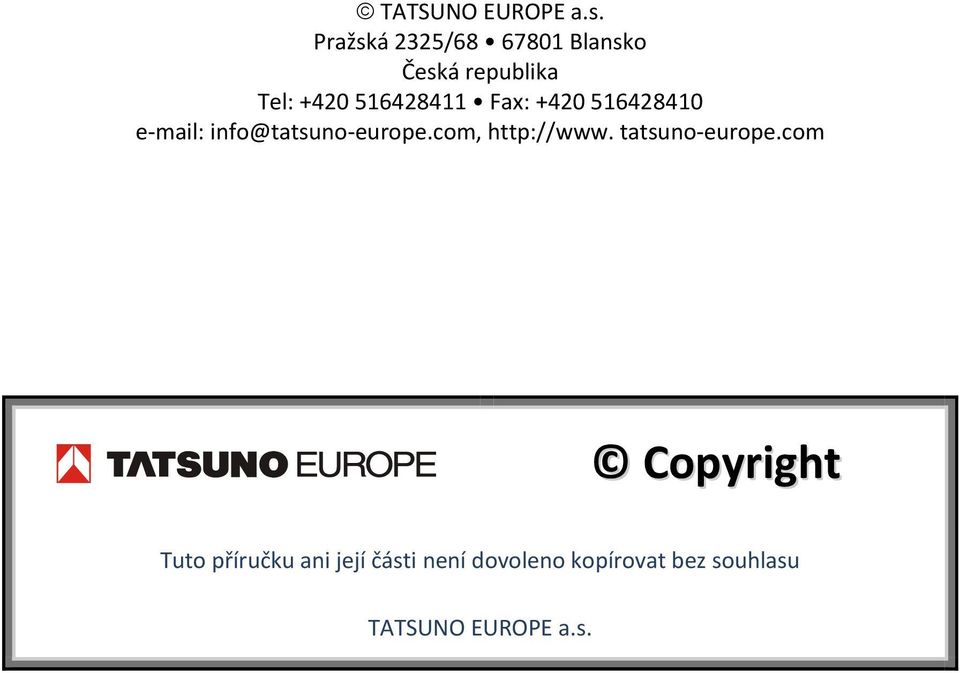

2 TATSUNO EUROPE a.s. Pražská 2325/ Blansko Česká republika Tel: Fax: e mail: info@tatsuno europe.com, tatsuno europe.com Copyright Tuto příručku ani její části není dovoleno kopírovat bez souhlasu TATSUNO EUROPE a.s.

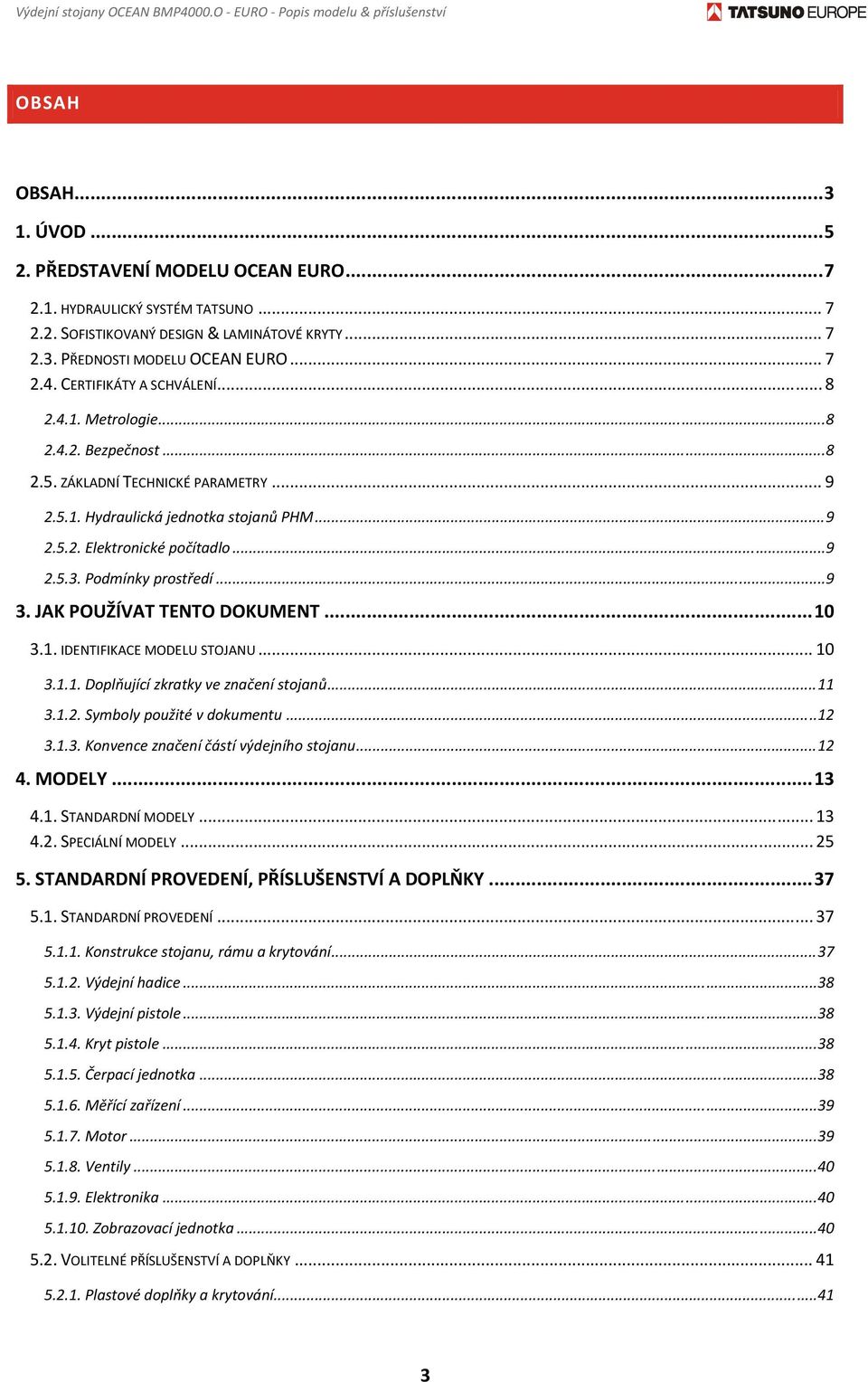

3 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství OBSAH OBSAH ÚVOD PŘEDSTAVENÍ MODELU OCEAN EURO HYDRAULICKÝ SYSTÉM TATSUNO SOFISTIKOVANÝ DESIGN & LAMINÁTOVÉ KRYTY PŘEDNOSTI MODELU OCEAN EURO CERTIFIKÁTY A SCHVÁLENÍ Metrologie Bezpečnost ZÁKLADNÍ TECHNICKÉ PARAMETRY Hydraulická jednotka stojanů PHM Elektronické počítadlo Podmínky prostředí JAK POUŽÍVAT TENTO DOKUMENT IDENTIFIKACE MODELU STOJANU Doplňující zkratky ve značení stojanů Symboly použité v dokumentu Konvence značení částí výdejního stojanu MODELY STANDARDNÍ MODELY SPECIÁLNÍ MODELY STANDARDNÍ PROVEDENÍ, PŘÍSLUŠENSTVÍ A DOPLŇKY STANDARDNÍ PROVEDENÍ Konstrukce stojanu, rámu a krytování Výdejní hadice Výdejní pistole Kryt pistole Čerpací jednotka Měřící zařízení Motor Ventily Elektronika Zobrazovací jednotka VOLITELNÉ PŘÍSLUŠENSTVÍ A DOPLŇKY Plastové doplňky a krytování

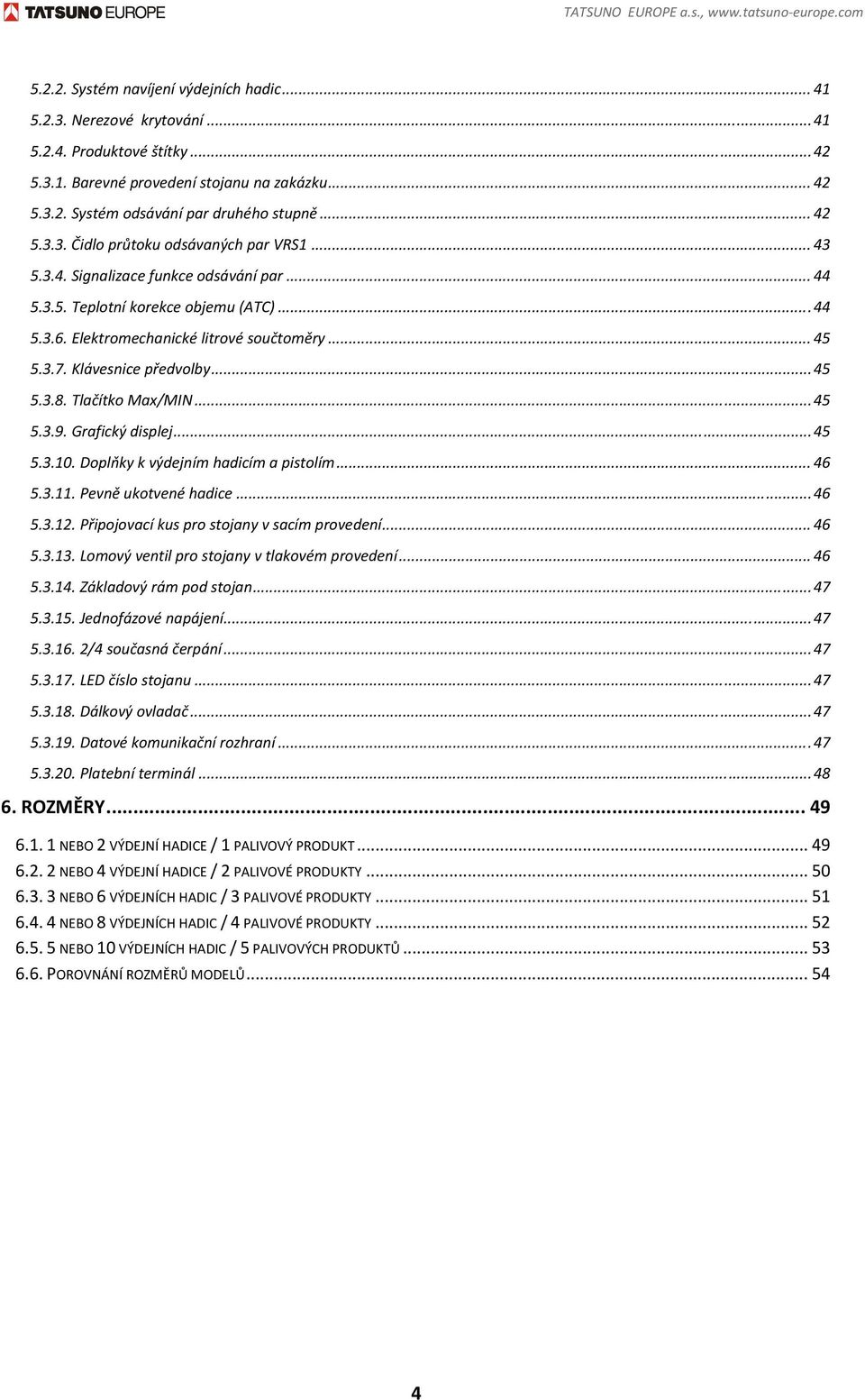

4 TATSUNO EUROPE a.s., europe.com Systém navíjení výdejních hadic Nerezové krytování Produktové štítky Barevné provedení stojanu na zakázku Systém odsávání par druhého stupně Čidlo průtoku odsávaných par VRS Signalizace funkce odsávání par Teplotní korekce objemu (ATC) Elektromechanické litrové součtoměry Klávesnice předvolby Tlačítko Max/MIN Grafický displej Doplňky k výdejním hadicím a pistolím Pevně ukotvené hadice Připojovací kus pro stojany v sacím provedení Lomový ventil pro stojany v tlakovém provedení Základový rám pod stojan Jednofázové napájení /4 současná čerpání LED číslo stojanu Dálkový ovladač Datové komunikační rozhraní Platební terminál ROZMĚRY NEBO 2 VÝDEJNÍ HADICE / 1 PALIVOVÝ PRODUKT NEBO 4 VÝDEJNÍ HADICE / 2 PALIVOVÉ PRODUKTY NEBO 6 VÝDEJNÍCH HADIC / 3 PALIVOVÉ PRODUKTY NEBO 8 VÝDEJNÍCH HADIC / 4 PALIVOVÉ PRODUKTY NEBO 10 VÝDEJNÍCH HADIC / 5 PALIVOVÝCH PRODUKTŮ POROVNÁNÍ ROZMĚRŮ MODELŮ

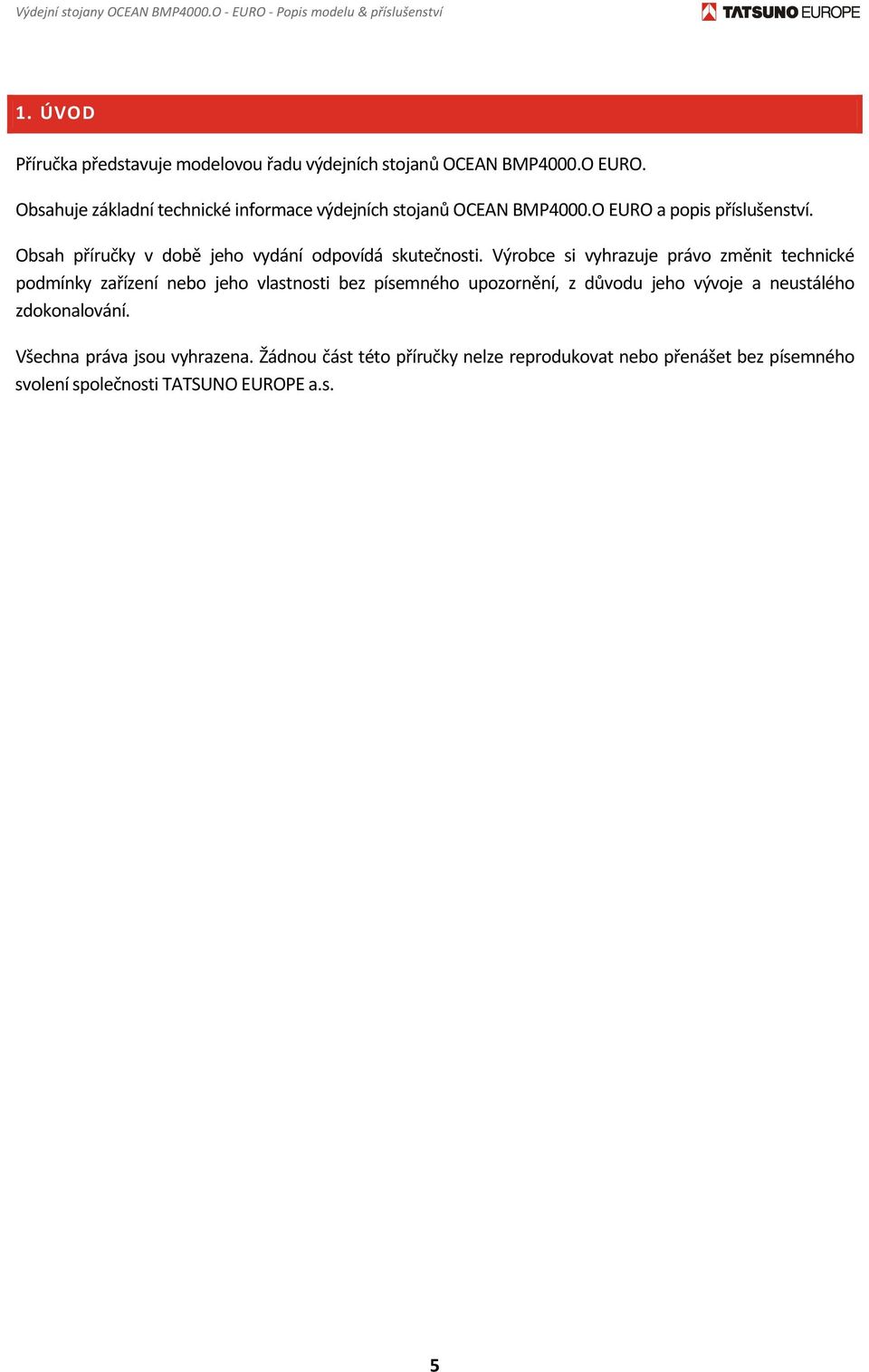

5 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 1. ÚVOD Příručka představuje modelovou řadu výdejních stojanů OCEAN BMP4000.O EURO. Obsahuje základní technické informace výdejních stojanů OCEAN BMP4000.O EURO a popis příslušenství. Obsah příručky v době jeho vydání odpovídá skutečnosti. Výrobce si vyhrazuje právo změnit technické podmínky zařízení nebo jeho vlastnosti bez písemného upozornění, z důvodu jeho vývoje a neustálého zdokonalování. Všechna práva jsou vyhrazena. Žádnou část této příručky nelze reprodukovat nebo přenášet bez písemného svolení společnosti TATSUNO EUROPE a.s. 5

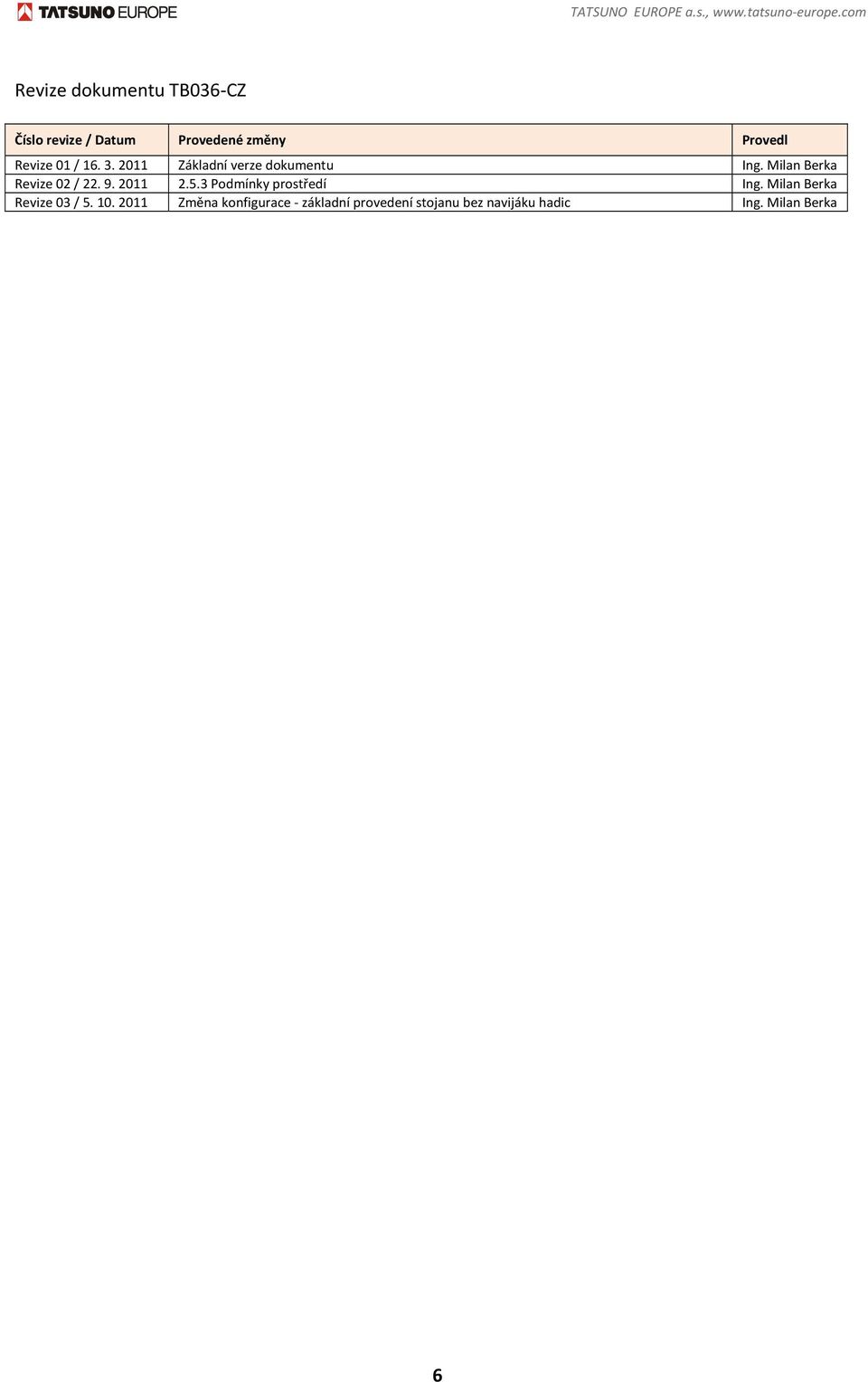

6 TATSUNO EUROPE a.s., europe.com Revize dokumentu TB036 CZ Číslo revize / Datum Provedené změny Provedl Revize 01 / Základní verze dokumentu Ing. Milan Berka Revize 02 / Podmínky prostředí Ing. Milan Berka Revize 03 / Změna konfigurace základní provedení stojanu bez navijáku hadic Ing. Milan Berka 6

7 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 2. PŘEDSTAVENÍ MODELU OCEAN EURO 2.1. HYDRAULICKÝ SYSTÉM TATSUNO Výdejní stojany OCEAN BMP4000.O EURO slouží k čerpání kapalných paliv a olejů, směsí etanolu a benzínu (max. E85) do automobilů a pro komerční účely. Výdejní stojanu jsou vybaveny vysoce kvalitní japonskou hydraulikou firmy TATSUNO Corporation a výkonným a spolehlivým elektronickým počítadlem PDEX, případně TBELTx české firmy TATSUNO EUROPE a.s.. Všechny výdejní stojany pracují jak v manuálním režimu (samostatně, off line) tak i v automatickém režimu, kdy jsou dálkově řízené z kiosku čerpací stanice a propojené s pokladnou (POS) pomocí datové linky SOFISTIKOVANÝ DESIGN & LAMINÁTOVÉ KRYTY Výdejní stojany TATSUNO modelové řady OCEAN BMP4000.O EURO mají karosářské díly (kryty, dveře, víka apod.) vyrobeny z ocelového lakovaného plechu, nerezového plechu nebo nehořlavého laminátu schváleného pro toto použití státní zkušebnou (Stanovisko FTZÚ 04ST 0083). Nosné díly skeletů stojanů jsou vyrobeny z ocelového lakovaného plechu tloušťky mm, případně z nerezového plechu. Standardní barevné provedení výdejních stojanů OCEAN je v kombinaci bílé a stříbrné metalízy. Každý výdejní stojan je vybaven hydraulikou (čerpací monoblok + pístový měřič) japonské firmy TATSUNO. Jde o osvědčený světově uznávaný typ hydrauliky s vysokou spolehlivostí a dlouhodobou životností. Čerpací monoblok je vybaven vstupním a výstupním filtrem, odlučovačem plynů a par, zpětným ventilem a rotačním čerpadlem s možností regulace provozního tlaku. Čtyřpístový měřič je možno regulovat prostřednictvím jediného pístu. K hlavní hřídeli každého průtokového měřiče je připojen vysoce spolehlivý dvoukanálový fotoelektrický měřící snímač impulsů v nevýbušném provedení. Každý výdejní stojan je vybaven elektronickým počitadlem typy PDEX nebo TBELTx s vlastní diagnostikou a displeji zobrazujícími načerpanou částku v Kč, množství paliva v litrech a jednotkovou cenu paliva v Kč/L. U stojanů určených pro neveřejný výdej displej zobrazuje pouze načerpané množství paliva v litrech. Výdejní hadice jsou vyrobeny z kvalitní benzinuvzdorné pryže v antistatickém provedení. Výdejní stojany se standardně dodávají s automatickou stop pistolí firmy ZVA (Elaflex) PŘEDNOSTI MODELU OCEAN EURO Hlavními přednostmi nové řady výdejních stojanů jsou: vysoká výkonnost a zaručená kvalita vysoká variabilita z nízkonákladové základní verze výdejního stojanu je možno pomocí příslušenství získat komfortní výdejní stojan s plastovými doplňky a navijáky výdejních hadic snadná údržba a servis jednoduchá konstrukce široký teplotní rozsah činnosti ( 25 C / +50 C) možnost teplotní objemové korekce čerpaného paliva na referenční teplotu 15 C (20 C) řízené odsávání par s možností blokovat čerpání při špatné funkci odsávacích vývěv (čidla průtoku par) 7

8 TATSUNO EUROPE a.s., europe.com ovládání čerpání pomocí proporcionálních elektromagnetických ventilů +24Vss s možností kontinuálního řízení průtoku 2.4. CERTIFIKÁTY A SCHVÁLENÍ Výdejní stojany OCEAN BMP4000.O EURO jsou ve shodě se všemi evropskými přepisy v oblasti metrologie a bezpečnosti METROLOGIE Zařízení bylo certifikováno Českým metrologickým institutem Brno, notifikovaným orgánem č Posouzení shody zařízení bylo provedeno postupem "B" (přezkoušení typu) + "D" (zabezpečování jakosti výroby) dle nařízení vlády č. 464/2005 Sb., kterým se stanoví technické požadavky na měřidla a které implementuje v České republice Směrnici Evropského parlamentu a Rady 2004/22/ES. Byly vydány EC typový certifikát pro výdejní stojany PHM (benzín, nafta, etanol a jejich směsi) TCM 141/ Certifikát vychází z testovací zprávy č PT P0047. Zkoušky byly provedeny v souladu s OIML R 117 1, OIML R 118 a OIML D 11. Dne společnost TATSUNO EUROPE a.s. obdržela od Českého metrologického institutu Certifikát o systému managementu jakosti č SJ C006 07, čímž splnila podmínku způsobilosti pro prohlašování shody s typem založené na zabezpečování jakosti výroby měřidel dle přílohy č. 2, postupu "D" (kap. 6) nařízení vlády č. 464/2005 Sb. Platnost certifikátu je kontrolována audity v ročních intervalech BEZPEČNOST Výdejní stojany byly certifikovány autorizovanou osobou č. 210 Fyzikálně technickým zkušebním ústavem v Ostravě Radvanicích, notifikovaným orgánem č pro použití v oblastech s nebezpečím výbuchu dle Směrnice 94/9/EC. Výdejní stojany ověřeny, že jsou ve shodě s evropskou normou pro konstrukci výdejních stojanů číslo EN Byl vydán ATEX typový certifikát pro výdejní stojany PHM číslo FTZÚ 10 ATEX Všechny části stojanů umístěné v zónách s nebezpečím výbuch jsou v souladu s evropskou směrnicí ATEX 94/9/EC. Dne společnost TATSUNO EUROPE a.s. obdržela od Fyzikálně technického zkušebního ústavu v Ostravě Radvanicích Oznámení o zabezpečování jakosti číslo FTZÚ 02 ATEX Q030 na výdejní stojany pohonných hmot a příslušenství. Platnost tohoto oznámení je kontrolována audity v ročních intervalech. 8

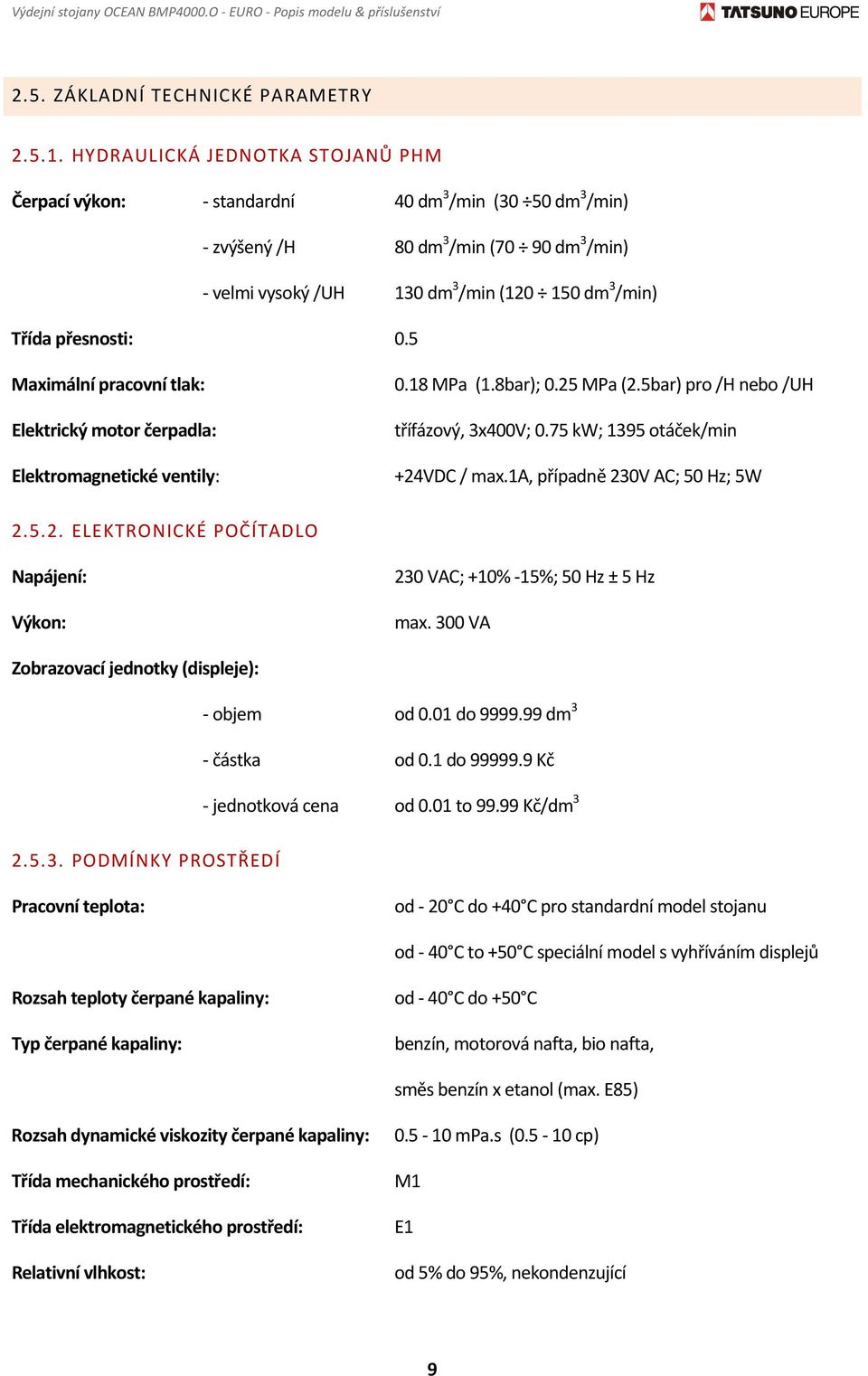

9 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 2.5. ZÁKLADNÍ TECHNICKÉ PARAMETRY HYDRAULICKÁ JEDNOTKA STOJANŮ PHM Čerpací výkon: standardní 40 dm 3 /min (30 50 dm 3 /min) zvýšený /H 80 dm 3 /min (70 90 dm 3 /min) velmi vysoký /UH 130 dm 3 /min ( dm 3 /min) Třída přesnosti: 0.5 Maximální pracovní tlak: Elektrický motor čerpadla: Elektromagnetické ventily: 0.18 MPa (1.8bar); 0.25 MPa (2.5bar) pro /H nebo /UH třífázový, 3x400V; 0.75 kw; 1395 otáček/min +24VDC / max.1a, případně 230V AC; 50 Hz; 5W ELEKTRONICKÉ POČÍTADLO Napájení: Výkon: 230 VAC; +10% 15%; 50 Hz ± 5 Hz max. 300 VA Zobrazovací jednotky (displeje): objem od 0.01 do dm 3 částka od 0.1 do Kč jednotková cena od 0.01 to Kč/dm PODMÍNKY PROSTŘEDÍ Pracovní teplota: od 20 C do +40 C pro standardní model stojanu od 40 C to +50 C speciální model s vyhříváním displejů Rozsah teploty čerpané kapaliny: Typ čerpané kapaliny: od 40 C do +50 C benzín, motorová nafta, bio nafta, směs benzín x etanol (max. E85) Rozsah dynamické viskozity čerpané kapaliny: Třída mechanického prostředí: Třída elektromagnetického prostředí: Relativní vlhkost: mpa.s ( cp) M1 E1 od 5% do 95%, nekondenzující 9

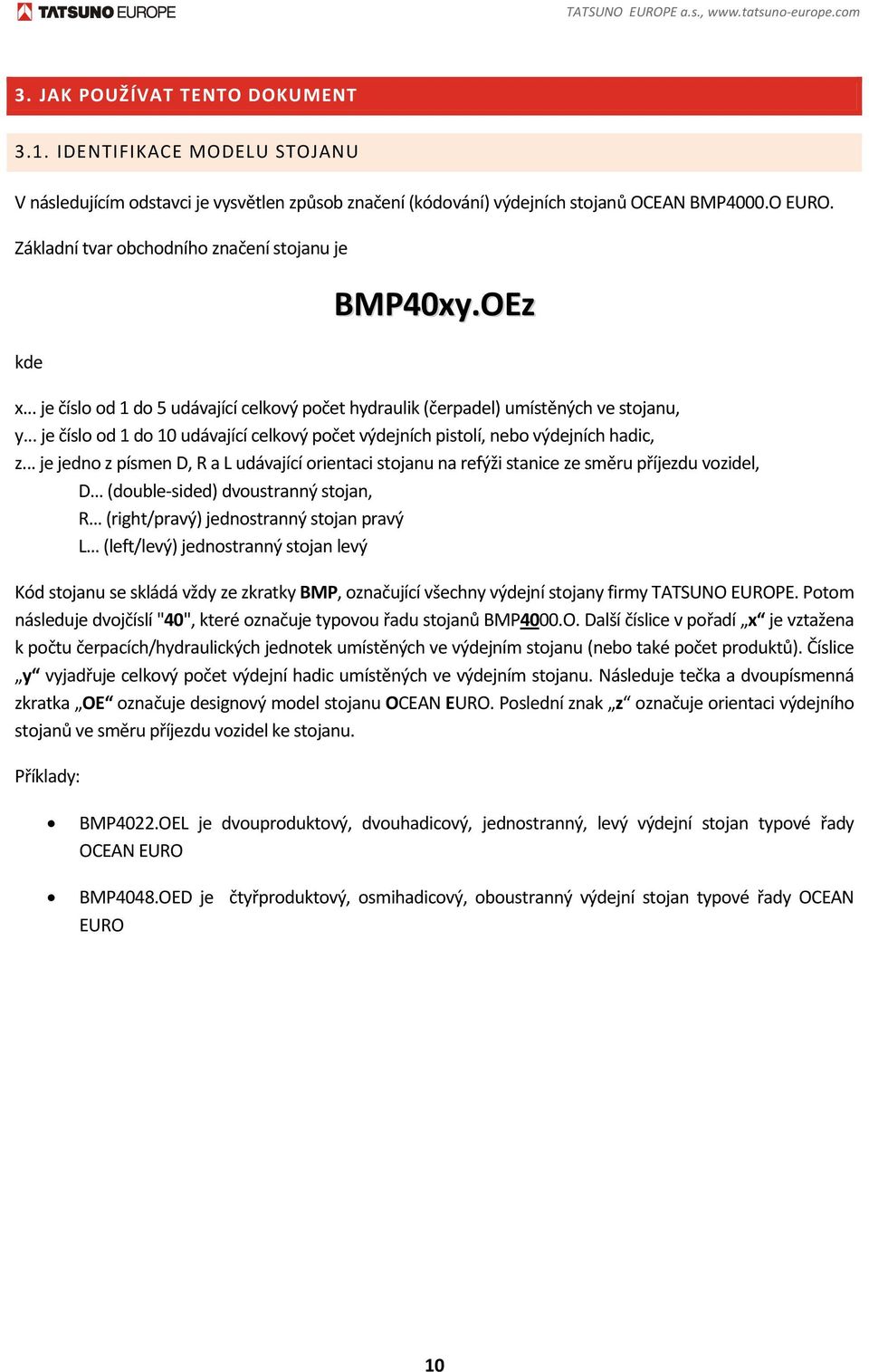

10 TATSUNO EUROPE a.s., europe.com 3. JAK POUŽÍVAT TENTO DOKUMENT 3.1. IDENTIFIKACE MODELU STOJANU V následujícím odstavci je vysvětlen způsob značení (kódování) výdejních stojanů OCEAN BMP4000.O EURO. Základní tvar obchodního značení stojanu je kde BMP40xy.OEz x... je číslo od 1 do 5 udávající celkový počet hydraulik (čerpadel) umístěných ve stojanu, y... je číslo od 1 do 10 udávající celkový počet výdejních pistolí, nebo výdejních hadic, z... je jedno z písmen D, R a L udávající orientaci stojanu na refýži stanice ze směru příjezdu vozidel, D (double sided) dvoustranný stojan, R (right/pravý) jednostranný stojan pravý L (left/levý) jednostranný stojan levý Kód stojanu se skládá vždy ze zkratky BMP, označující všechny výdejní stojany firmy TATSUNO EUROPE. Potom následuje dvojčíslí "40", které označuje typovou řadu stojanů BMP4000.O. Další číslice v pořadí x je vztažena k počtu čerpacích/hydraulických jednotek umístěných ve výdejním stojanu (nebo také počet produktů). Číslice y vyjadřuje celkový počet výdejní hadic umístěných ve výdejním stojanu. Následuje tečka a dvoupísmenná zkratka OE označuje designový model stojanu OCEAN EURO. Poslední znak z označuje orientaci výdejního stojanů ve směru příjezdu vozidel ke stojanu. Příklady: BMP4022.OEL je dvouproduktový, dvouhadicový, jednostranný, levý výdejní stojan typové řady OCEAN EURO BMP4048.OED je čtyřproduktový, osmihadicový, oboustranný výdejní stojan typové řady OCEAN EURO 10

11 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství DOPLŇUJÍCÍ ZKRATKY VE ZNAČENÍ STOJANŮ Za základním kódem stojanu mohou následovat následující doplňující zkratky: Zkratka Popis /VR, /VR2, /VR3, /VR4 /H, /H2, /H3, /H4 /UH, /UH2 /MAS, /MAS2 /SAT /HOOK /LON, /DART, /LOG /ER4, /TATPL, /ATCL /TA2331 /ALX Odsávání par jednoho, dvou, tří nebo čtyř palivových produktů Zvýšený výkon u nafty jednoho, dvou, tří nebo čtyř čerpadel l/min Vysoký výkon čerpání nafty u jedné nebo dvou výdejních hadic l/min Hlavní stojan (MASTER) je s vývodem pro jeden, nebo dva vedlejší stojany (SLAVE) Satelitní stojan, který je připojován ke stojanu MASTER (není vybaven hydraulikou) Výdejní stojan bez navijáků hadic, je vybaven pouze háky na pevné zavěšení hadice Datová linka s rozhraním IFSF LON, DART nebo Logitron PUMALAN Datová linka s rozhraním Kienzle ER4, TATSUNO Party Line nebo Autotank ATCL Výstup pulzů, pistole a signálu RELEASE pro připojení k Tankautomatu TA2331 Výstup pulzů a pistole pro připojení k terminálu ALX (ALX 308) 2C Dvě současná čerpání u jednostranného stojanu (dva displeje na jedné straně) 4C Čtyři současná čerpání u dvoustranného stojanu (čtyři displeje na stojanu) C1x C2xx Svítící LED číslo, 1 číslice (0 až 9), x je barva (č červená, b bílá, m modrá, ž žlutá, z zelená) Svítící LED číslo, 2 číslice (10 až 29), x je barva (č červená, b bílá, m modrá, ž žlutá, z zelená) 11

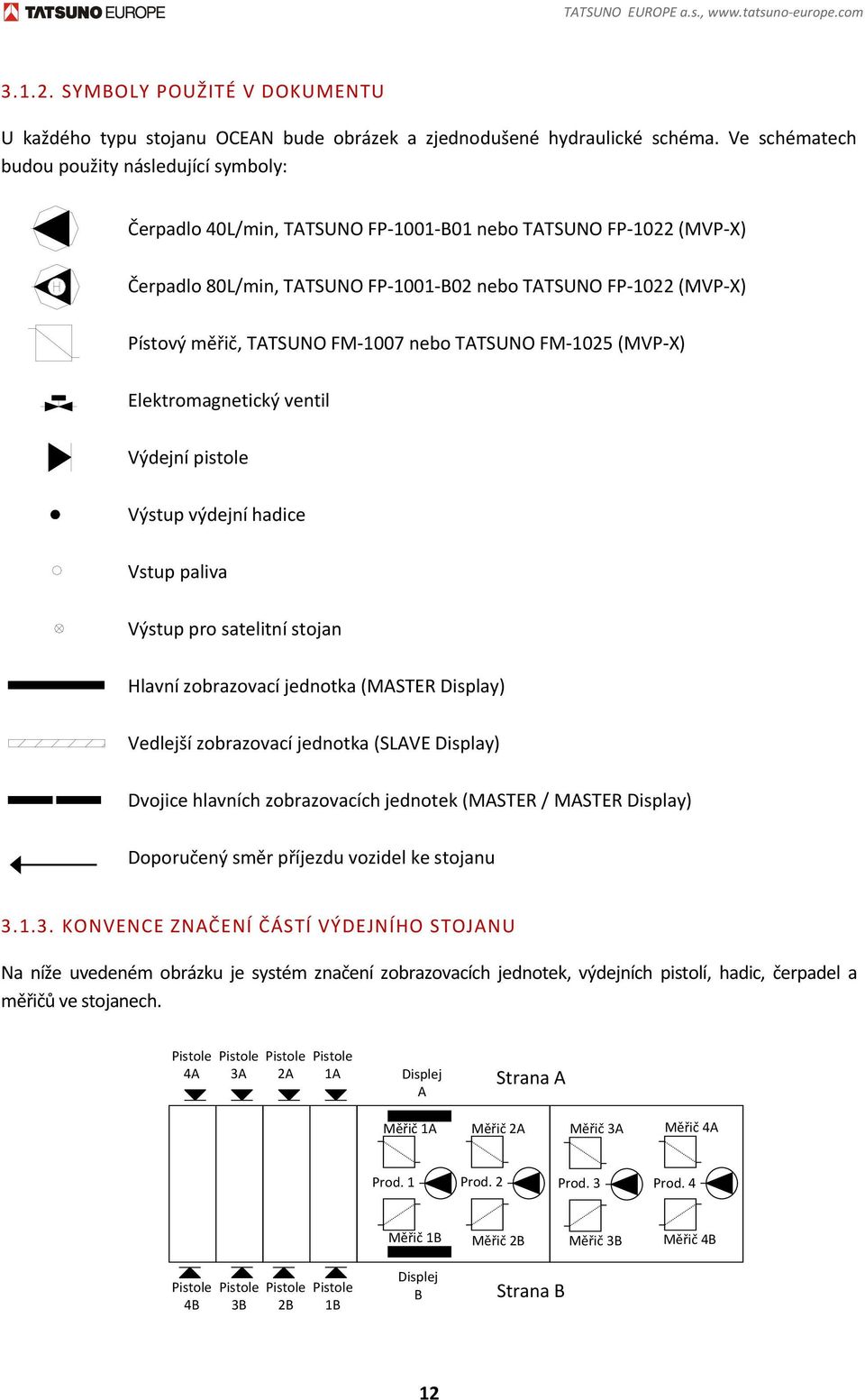

12 TATSUNO EUROPE a.s., europe.com SYMBOLY POUŽITÉ V DOKUMENTU U každého typu stojanu OCEAN bude obrázek a zjednodušené hydraulické schéma. Ve schématech budou použity následující symboly: Čerpadlo 40L/min, TATSUNO FP 1001 B01 nebo TATSUNO FP 1022 (MVP X) Čerpadlo 80L/min, TATSUNO FP 1001 B02 nebo TATSUNO FP 1022 (MVP X) Pístový měřič, TATSUNO FM 1007 nebo TATSUNO FM 1025 (MVP X) Elektromagnetický ventil Výdejní pistole Výstup výdejní hadice Vstup paliva Výstup pro satelitní stojan Hlavní zobrazovací jednotka (MASTER Display) Vedlejší zobrazovací jednotka (SLAVE Display) Dvojice hlavních zobrazovacích jednotek (MASTER / MASTER Display) Doporučený směr příjezdu vozidel ke stojanu KONVENCE ZNAČENÍ ČÁSTÍ VÝDEJNÍHO STOJANU Na níže uvedeném obrázku je systém značení zobrazovacích jednotek, výdejních pistolí, hadic, čerpadel a měřičů ve stojanech. Pistole 4A Pistole 3A Pistole 2A Pistole 1A Displej A Strana A Měřič 1A Měřič 2A Měřič 3A Měřič 4A Prod. 1 Prod. 2 Prod. 3 Prod. 4 Měřič 1B Měřič 2B Měřič 3B Měřič 4B Pistole 4B Pistole 3B Pistole 2B Pistole 1B Displej B Strana B 12

13 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 4. MODELY V této kapitole jsou popsány všechny modely stojanů řady OCEAN EURO. U každého modelu jsou popsány základní parametry. Každý model je vyobrazen v základním provedení a jako příklad v provedení s některými doplňky a volitelným příslušenstvím STANDARDNÍ MODELY Níže je uveden seznam standardních modelů stojanu OCEAN EURO. Jednostranné modely stojanů budou v kapitole vyobrazeny jako levostranné OEL. Pravostranné varianty OER se liší pouze opačnou orientací výdejních hadic a zobrazovacích jednotek. Vybavení stojanu je stejné. Model stojanu Počet výdejních míst Počet zobrazovacích jednotek Počet produktů (čerpadel) Počet výdejních hadic Čerpací výkon základního modelu* [L/min] BMP4011.OEL BMP4011.OER BMP4012.OED BMP4022.OEL BMP4022.OER BMP4024.OED BMP4033.OEL BMP4033.OER BMP4036.OED BMP4044.OEL BMP4044.OER BMP4048.OED BMP4055.OEL BMP4055.OER BMP40510.OED *Poznámka: Čerpací výkon je závislý na reálných podmínkách na čerpací stanici kvalitě a délce sacího potrubí, sací výšce apod. 13

14 TATSUNO EUROPE a.s., europe.com Model BMP4011.OEL Základní provedení 1 palivový produkt / 1 čerpací monoblok 1 výdejní hadice DN16 / 1 výdejní pistole / 1 měřič čerpací výkon 40L/min volně visící hadice / akční rádius pistole 2.9 m jednostranný stojan levý (možná i pravostranná varianta BMP4011.OER) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4011.OEL /H výdejní hadice s navijákem / prodloužený akční rádius pistole 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) elektromagnetický proporcionální ventil pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky elektromechanický litrový součtoměr umístěný na displeji štítek s názvem produktu grafický displej s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) tlačítko MIN/MAX umístěné na displeji a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace produktu 14

15 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4012.OED Základní provedení 1 palivový produkt / 1 čerpací monoblok 2 výdejní hadice DN16 / 2 výdejních pistole / 2 měřiče čerpací výkon všech hadic 40L/min volně visící hadice / akční rádius pistole 2.90 m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP4012.OED /H výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 2 elektromechanické litrové součtoměry umístěné na displeji 2 štítky s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) 2 tlačítka MIN/MAX umístěná na displejích a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace produktu 15

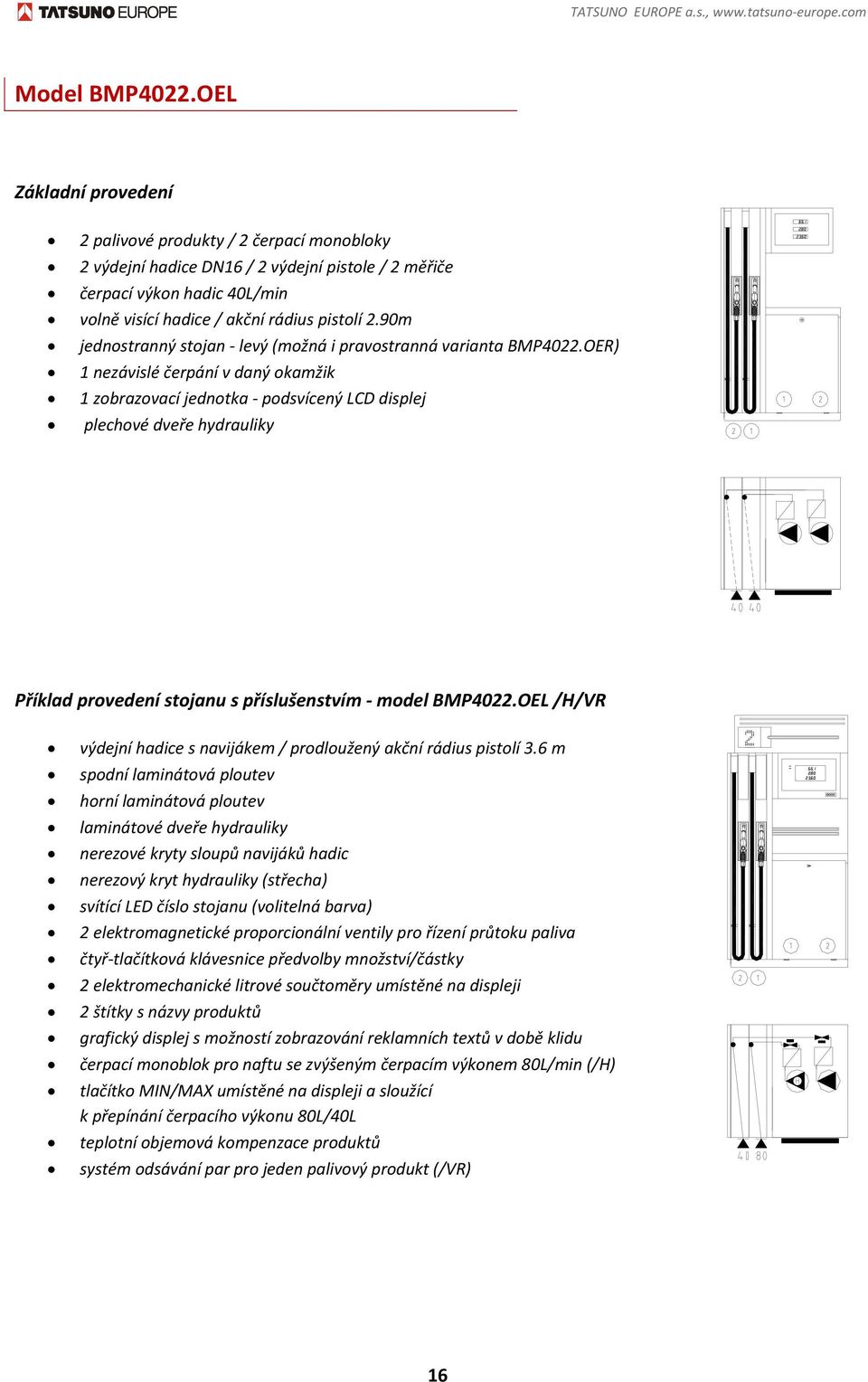

16 TATSUNO EUROPE a.s., europe.com Model BMP4022.OEL Základní provedení 2 palivové produkty / 2 čerpací monobloky 2 výdejní hadice DN16 / 2 výdejní pistole / 2 měřiče čerpací výkon hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m jednostranný stojan levý (možná i pravostranná varianta BMP4022.OER) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4022.OEL /H/VR výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 2 elektromechanické litrové součtoměry umístěné na displeji 2 štítky s názvy produktů grafický displej s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) tlačítko MIN/MAX umístěné na displeji a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace produktů systém odsávání par pro jeden palivový produkt (/VR) 16

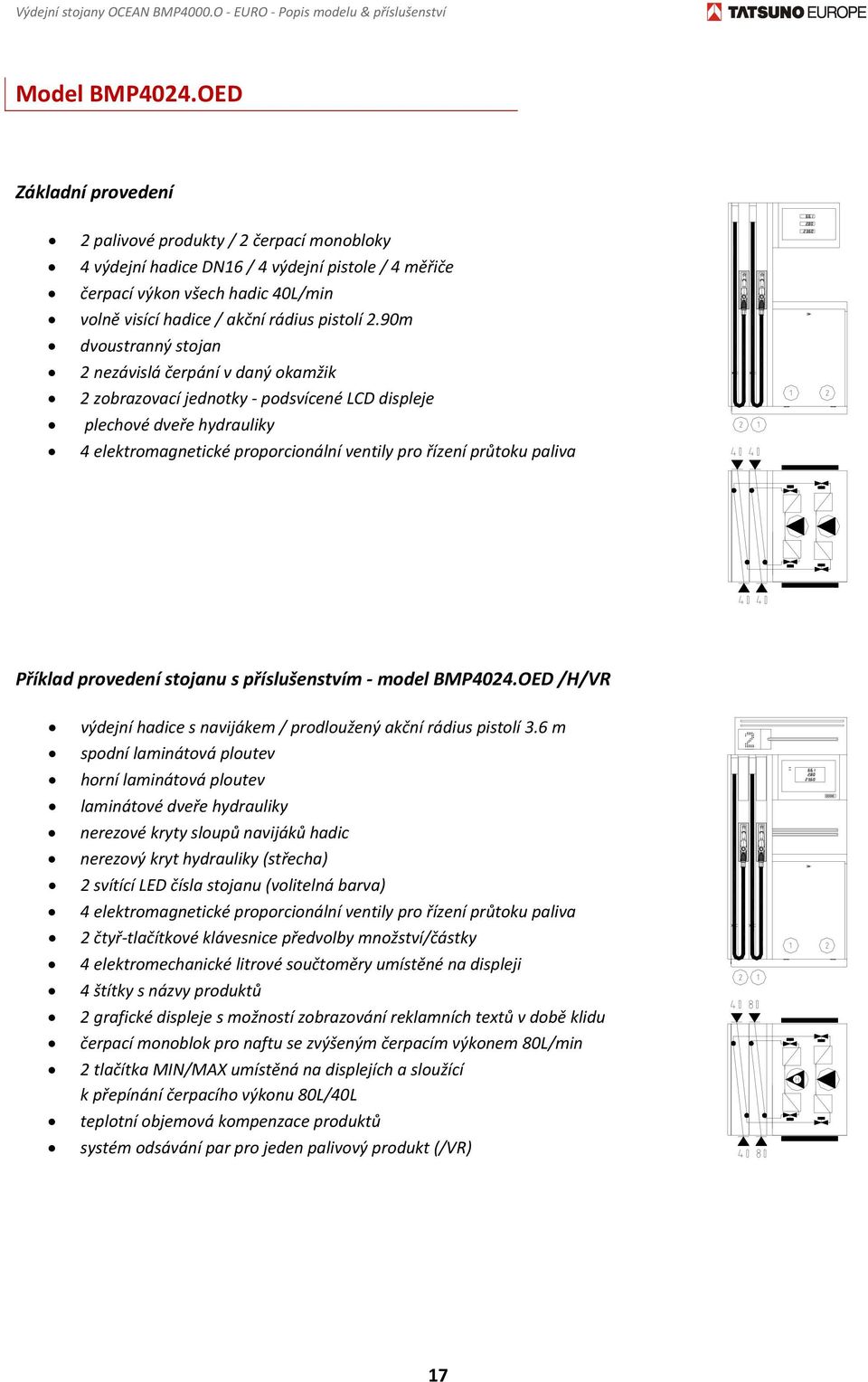

17 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4024.OED Základní provedení 2 palivové produkty / 2 čerpací monobloky 4 výdejní hadice DN16 / 4 výdejní pistole / 4 měřiče čerpací výkon všech hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 4 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP4024.OED /H/VR výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 4 elektromagnetické proporcionální ventily pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 4 elektromechanické litrové součtoměry umístěné na displeji 4 štítky s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min 2 tlačítka MIN/MAX umístěná na displejích a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace produktů systém odsávání par pro jeden palivový produkt (/VR) 17

18 TATSUNO EUROPE a.s., europe.com Model BMP4033.OEL Základní provedení 3 palivové produkty / 3 čerpací monobloky 3 výdejní hadice DN16 / 3 výdejní pistole / 3 měřiče čerpací výkon hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m jednostranný stojan levý (možná i pravostranná varianta BMP4033.OER) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4033.OEL /H/VR2 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 3 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 3 elektromechanické litrové součtoměry umístěné na displeji 3 štítky s názvy produktů grafický displej s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) tlačítko MIN/MAX umístěné na displeji a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace produktů systém odsávání par pro dva palivové produkty (/VR2) 18

19 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4036.OED Základní provedení 3 palivové produkty / 3 čerpací monobloky 6 výdejních hadic DN16 / 6 výdejních pistolí / 6 měřičů čerpací výkon všech hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 6 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP4036.OED /H/VR2 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 6 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 6 elektromechanických litrových součtoměrů umístěných na displeji 6 štítků s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) 2 tlačítka MIN/MAX umístěná na displejích a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace všech produktů systém odsávání par pro dva palivové produkty (/VR2) 19

20 TATSUNO EUROPE a.s., europe.com Model BMP4044.OEL Základní provedení 4 palivové produkty / 4 čerpací monobloky 4 výdejní hadice DN16 / 4 výdejní pistole / 4 měřiče čerpací výkon hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m jednostranný stojan levý (možná i pravostranná varianta BMP4044.OER) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4044.OEL /H/VR3 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 4 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 4 elektromechanické litrové součtoměry umístěné na displeji 4 štítky s názvy produktů grafický displej s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) tlačítko MIN/MAX umístěné na displeji a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace produktů systém odsávání par pro tři palivové produkty (/VR3) 20

21 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4048.OED Základní provedení 4 palivové produkty / 4 čerpací monobloky 8 výdejních hadic DN16 / 8 výdejních pistolí / 8 měřičů čerpací výkon všech hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 8 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP4048.OED /H/VR3 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 8 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 8 elektromechanických litrových součtoměrů umístěných na displeji 8 štítků s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) 2 tlačítka MIN/MAX umístěná na displejích a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace všech produktů systém odsávání par pro tři palivové produkty (/VR3) 21

22 TATSUNO EUROPE a.s., europe.com Model BMP4055.OEL Základní provedení 5 palivových produktů / 5 čerpacích monobloků 5 výdejních hadic DN16 / 5 výdejních pistolí / 5 měřičů čerpací výkon všech hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m jednostranný stojan levý (možná i pravostranná varianta BMP4055.OER) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4055.OEL /H/VR4 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED čísla stojanu (volitelná barva) 5 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 5 elektromechanických litrových součtoměrů umístěných na displeji 5 štítků s názvy produktů grafický displej s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) tlačítko MIN/MAX umístěné na displejích a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace všech produktů systém odsávání par pro čtyři palivové produkty (/VR4) 22

23 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP40510.OED Základní provedení 5 palivových produktů / 5 čerpacích monobloků 10 výdejních hadic DN16 / 10 výdejních pistolí / 10 měřičů čerpací výkon všech hadic 40L/min volně visící hadice / akční rádius pistolí 2.90m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 10 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP40510.OED /H/VR4 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 10 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 10 elektromechanických litrových součtoměrů umístěných na displeji 10 štítků s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu čerpací monoblok pro naftu se zvýšeným čerpacím výkonem 80L/min (/H) 2 tlačítka MIN/MAX umístěná na displejích a sloužící k přepínání čerpacího výkonu 80L/40L teplotní objemová kompenzace všech produktů systém odsávání par pro čtyři palivové produkty (/VR4) 23

24 24 TATSUNO EUROPE a.s., europe.com

25 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 4.2. SPECIÁLNÍ MODELY Mezi speciální modely stojanů OCEAN EURO jsou zařazeny nejčastěji používané stojany s velmi vysokým výkonem 130L/min., satelitní stojany a stojany s výstupem pro satelitní stojan. Jednostranné modely stojanů budou v kapitole vyobrazeny pouze jako levostranné OEL. Pravostranné varianty OER se liší pouze opačnou orientací výdejních hadic a zobrazovacích jednotek. Vybavení stojanu je stejné. Model stojanu Počet výdejních míst Počet zobrazovacích jednotek Počet produktů (čerpadel) Počet výdejních hadic Čerpací výkon základního modelu* [L/min] BMP4001.OEL /SAT BMP4021.OEL /UH BMP4021.OER /UH BMP4021.OEL /UH /MAS 1+SAT SAT BMP4021.OER /UH /MAS 1+SAT SAT BMP4022.OEL /H /UH BMP4022.OER /H /UH BMP4022.OED /H /UH BMP4032.OEL /UH BMP4032.OER /UH BMP4034.OED /H /UH x (40 50) BMP4042.OED /UH BMP4043.OEL /UH BMP4043.OER /UH BMP4044.OED /H2 /UH BMP4046.OED /H /UH x (40 50) x (40 50) 2x( ) 2x(70 90) x (40 50) *Poznámka: Čerpací výkon je závislý na reálných podmínkách na čerpací stanici kvalitě a délce sacího potrubí, sací výšce apod. 25

26 TATSUNO EUROPE a.s., europe.com Model BMP4001.OEL /SAT Základní provedení satelitní stojan bez čerpacích monobloků 1 výdejní hadice DN21 volně visící hadice / akční rádius pistole 2.90 m Příklad provedení stojanu s příslušenstvím nerezový kryt sloupu navijáku hadice štítek s názvem produkt 26

27 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4021.OEL /UH Základní provedení 1 palivový produkt Nafta / 2 čerpací monobloky se zvýšeným výkonem 1 výdejní hadice DN25 / 1 výdejní pistole / 2 měřiče čerpací výkon 130 L/min volně visící hadice / akční rádius pistole 2.90 m jednostranný stojan levý (možná i pravostranná varianta BMP4021.OEL /UH) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím výdejní hadice s navijákem / prodloužený akční rádius pistole 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) elektromagnetický proporcionální ventil pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky elektromechanický litrový součtoměr umístěný na displeji štítek s názvem produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktu 27

28 TATSUNO EUROPE a.s., europe.com Model BMP4021.OEL /UH /MAS Základní provedení 1 palivový produkt Nafta / 2 čerpací monobloky se zvýšeným výkonem 1 výdejní hadice DN25 / 1 výdejní pistole / 2 měřiče čerpací výkon hadice 130 L.min 1 / výstupu pro satelit 80 L.min 1 volně visící hadice / akční rádius pistole 2.90 m jednostranný stojan levý (možná i pravostranná varianta BMP4021.OER /UH /MAS) 1 nezávislé čerpání v daný okamžik (2 výdejní místa) 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím výdejní hadice s navijákem / prodloužený akční rádius pistole 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky elektromechanický litrový součtoměr umístěný na displeji štítek s názvem produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktu 28

29 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4022.OEL /H /UH Základní provedení 1 palivový produkt Nafta / 2 čerpací monobloky se zvýšeným výkonem 2 výdejní hadice, 1x DN21, 1x DN25 / 2 výdejní pistole / 3 měřiče čerpací výkon hadic 130 L.min 1 a 80 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m jednostranný stojan levý (možná i pravostranná varianta BMP4022.OER /UH /H) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 2 elektromechanické litrové součtoměry umístěné na displeji 2 štítky s názvy produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů 29

30 TATSUNO EUROPE a.s., europe.com Model BMP4022.OED /H /UH Základní provedení 1 palivový produkt Nafta / 2 čerpací monobloky se zvýšeným výkonem 2 výdejní hadice, 1x DN21, 1x DN25 / 2 výdejní pistole / 3 měřiče čerpací výkon hadic 130 L.min 1 a 80 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m oboustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 2 elektromechanické litrové součtoměry umístěné na displejích 2 štítky s názvy produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů 30

31 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4032.OEL /UH Základní provedení 2 palivové produkty Nafta+1 / 1 čerpací monoblok standardní, 2 čerpací monobloky se zvýšeným výkonem 2 výdejní hadice, 1x DN16, 1x DN25 / 2 výdejní pistole / 3 měřiče čerpací výkon hadic 130 L.min 1 a 40 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m jednostranný stojan levý (možná i pravostranná varianta BMP4032.OER /UH) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4032.OEL /UH/VR výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 2 elektromechanické litrové součtoměry umístěné na displeji 2 štítky s názvy produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů systém odsávání par pro jeden palivový produkt (/VR) 31

32 TATSUNO EUROPE a.s., europe.com Model BMP4034.OED /H /UH Základní provedení 2 palivové produkty Nafta+1 / 3 čerpací monobloky se zvýšeným výkonem, 1 čerpací monoblok se standardním výkonem 4 výdejní hadice, 2 x DN16, 1x DN21, 1x DN25 / 4 výdejní pistole / 5 měřičů čerpací výkon hadic 130 L.min 1 a 40 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m oboustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 4 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP4034.OED /H/UH/VR výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 4 elektromagnetické proporcionální ventily pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 4 elektromechanické litrové součtoměry umístěné na displejích 4 štítky s názvy produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů systém odsávání par pro jeden palivový produkt (/VR) 32

33 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4042.OED /UH2 Základní provedení 1 palivový produkty Nafta / 4 čerpací monobloky se zvýšeným výkonem 2 výdejní hadice DN25 / 2 výdejní pistole / 4 měřiče čerpací výkon hadic 130 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m oboustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 2 elektromagnetické proporcionální ventily pro řízení průtoku paliva 2 čtyř tlačítkové klávesnice předvolby množství/částky 2 elektromechanické litrové součtoměry umístěné na displejích 2 štítky s názvy produktu grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů 33

34 TATSUNO EUROPE a.s., europe.com Model BMP4043.OEL /UH Základní provedení 3 palivové produkty Nafta+2 / 2 čerpací monobloky standardní, 2 čerpací monobloky se zvýšeným výkonem 3 výdejní hadice, 2x DN16, 1x DN25 / 3 výdejní pistole / 4 měřiče čerpací výkon hadic 130 L.min 1 a 40 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m jednostranný stojan levý (možná i pravostranná varianta BMP4043.OER /UH) 1 nezávislé čerpání v daný okamžik 1 zobrazovací jednotka podsvícený LCD displej plechové dveře hydrauliky Příklad provedení stojanu s příslušenstvím model BMP4043.OEL /UH/VR2 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 3 elektromagnetické proporcionální ventily pro řízení průtoku paliva čtyř tlačítková klávesnice předvolby množství/částky 3 elektromechanické litrové součtoměry umístěné na displeji 3 štítky s názvy produktů grafický displej s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů systém odsávání par pro dva palivové produkty (/VR2) 34

35 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství Model BMP4044.OED /H2 /UH2 Základní provedení 1 palivový produkt Nafta / 4 čerpací monobloky se zvýšeným výkonem 4 výdejní hadice, 2x DN21, 2x DN25 / 4 výdejní pistole / 6 měřičů čerpací výkon hadic 130 L.min 1 a 80 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 4 elektromagnetické proporcionální ventily pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) svítící LED číslo stojanu (volitelná barva) 2 čtyř tlačítkové klávesnice předvolby množství/částky 4 elektromechanické litrové součtoměry umístěné na displejích 4 štítky s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů 35

36 TATSUNO EUROPE a.s., europe.com Model BMP4046.OED /H /UH Základní provedení 3 palivové produkty Nafta+2 / 2 čerpací monobloky standardní, 2 čerpací monobloky se zvýšeným výkonem 6 výdejních hadic, 4x DN16, 1x DN21, 1x DN25 / 6 výdejních pistolí / 7 měřičů čerpací výkon hadic 130 L.min 1, 80 L.min 1 a 40 L.min 1 volně visící hadice / akční rádius pistolí 2.90 m dvoustranný stojan 2 nezávislá čerpání v daný okamžik 2 zobrazovací jednotky podsvícené LCD displeje plechové dveře hydrauliky 6 elektromagnetických proporcionálních ventilů pro řízení průtoku paliva Příklad provedení stojanu s příslušenstvím model BMP4046.OED /H /UH /VR2 výdejní hadice s navijákem / prodloužený akční rádius pistolí 3.6 m spodní laminátová ploutev horní laminátová ploutev laminátové dveře hydrauliky nerezové kryty sloupů navijáků hadic nerezový kryt hydrauliky (střecha) 2 svítící LED čísla stojanu (volitelná barva) 2 čtyř tlačítkové klávesnice předvolby množství/částky 6 elektromechanických litrových součtoměrů umístěných na displejích 6 štítků s názvy produktů 2 grafické displeje s možností zobrazování reklamních textů v době klidu teplotní objemová kompenzace produktů systém odsávání par pro dva palivové produkty (/VR2) 36

37 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 5. STANDARDNÍ PROVEDENÍ, PŘÍSLUŠENSTVÍ A DOPLŇKY V této kapitole je popsáno standardní provedení modelu stojanu OCEAN a volitelné příslušenství a doplňky STANDARDNÍ PROVEDENÍ Všechny modely stojanů jsou dostupné jak v provedení sacím, s vlastním měřičem a čerpadlem, tak i v provedení tlakovém, kdy obsahuje pouze měřič a filtr. Stojan v tlakovém provedení připojen k nádržím, ve kterých jsou instalována centrální tlaková čerpadla, která nejsou zahrnuta do dodávky stojanu. Všechny modely je možno vybavit navijáky výdejních hadic prodlužující akční rádius výdejních pistolí, systémem odsávání par, teplotní objemovou kompenzací a platebním terminálem. Modely jsou v provedení EU ready tj. je možné je okamžitě instalovat ve všech zemích Evropské Unie KONSTRUKCE STOJANU, RÁMU A KRYTOVÁNÍ Rám z oceli, černý, RAL 9005, lakovaný práškovou technologií. Vnitřní konzole s pozinkované oceli. Kryty z lakované oceli, standardní barva bílá, RAL Hlava elektroniky, krytí IP54, odolná proti vniknutí vody a prachu. Modul hydrauliky, krytí IP23, odolný proti kapající vodě. Obr. 1 Standardní konstrukce a základní barevné provedení stojanu OCEAN 37

38 TATSUNO EUROPE a.s., europe.com VÝDEJNÍ HADICE Kompletní hadice nebo hadicovina ZVA ELAFLEX s černými návleky a efektivní délkou měřenou od obrysu stojanu k výstupu pro výdejní pistoli 3.70 m až 3.90 m. Hadice DN16, neodsávaná, pro standardní výkon 40 L/min. Hadice DN21, neodsávaná pro zvýšený výkon 80 L/min. Hadice DN25, neodsávaná pro velmi vysoký výkon 130 L/min. Koaxiální hadice DN21/8 pro systém odsávání par. Volně visící výdejní hadice VÝDEJNÍ PISTOLE Automatické pistole ZVA Slimline 2 a ZVA 25, ELAFLEX. Pistole ZVA2 3M, neodsávaná, standardní výkon 40 L/min (červená, zelená nebo černá). Pistole ZVA2 H 3M.1, neodsávaná, nafta, zvýšený výkon 80 L/min (černá). Pistole ZVA 25 3M.1, neodsávaná, nafta, velmi vysoký výkon 130 L/min (černá). Pistole typu ZVA2 GRVP 3M, s regulačním ventilem pro odsávání par (červená, zelená) KRYT PISTOLE TATSUNO plastový kryt pistole (nozzle boot) v nevýbušném provedení. Nehořlavý, odolný proti nárazu (7J), antistatické provedení (R < 1GΩ) ČERPACÍ JEDNOTKA Čerpací monoblok TATSUNO FP 1001 FP 1001 je vybaven rotačním zubovým čerpadlem, odlučovačem vzduchu, zpětným ventilem a vstupním a výstupním filtrem. Pro standardní čerpací výkon se používá zubové čerpadlo s výkonem L/min verze FP1001 B01, pro zvýšený výkon L/min čerpadlo s větším objemem a vyššími otáčkami (odlišná řemenice) verze FP1001 B02. Těleso čerpacího monobloku je u obou verzí stejné. Pro velmi vysoký čerpací výkon L/min se používá spřažení dvou čerpacích monobloků FP1001 B02. Pro čerpání motorové nafty a bionafty se k monobloku připojuje čidlo odlučování vzduchu VRS1.G. Toto čidlo zajistí přerušení čerpání při poruše nebo odpojení sání např. v důsledku nízké hladiny paliva v palivovém zásobníku. Čerpací monoblok TATSUNO FP Nový typ čerpacího monobloku instalovaný od června 2011 je vybavený osvědčeným rotačním zubovým čerpadlem, odlučovačem vzduchu s integrovaným elektronickým čidlem odlučování vzduchu, zpětným ventilem a vstupním a výstupním filtrem (110μm/61μm). Tento typ monobloku se používá pro oba čerpací výkony jak pro standardní L/min, tak i pro zvýšený L/min. Výkon čerpadla se nastavuje pouze pomocí otáček, tj. různými řemenicemi na hřídeli čerpadla. Čerpací monoblok 38

39 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství FP 1022 je součástí hydrauliky MVP X, skládající se z jednoho čerpacího monobloku a dvou pístových měřičů FM 1025 (viz obrázek) Pro pohon všech výše uvedených čerpacích jednotek se používá stejný typ elektromotoru; taktéž pro připojení k palivovému potrubí se používají stejné pružné připojovací kusy (vlnovce) opatřené oválnými přírubami MĚŘÍCÍ ZAŘÍZENÍ Čtyř pístový snímač průtoku TATSUNO FM 1007 s integrovaným převodníkem (pulserem) TATSUNO EK 1045 (100 pulsů na litr). Vysoce přesný měřič je mechanicky kalibrovatelný v krocích po 0.04%. Má integrovaný optoelektronický převodník EK 1045 (dvoukanálový, 100 pulsů na litr). Jedna otáčka hřídele měřiče odpovídá načerpanému objemu 0.5 L. Technické parametry: Cyklický objem 0.5 L/otáčku Maximální průtok 90 L/min. Minimální průtok 2 L/min. Přesnost ± 0.25 % Maximální provozní tlak 0.4 MPa Nastavovací rozmezí ± 1.2 % Čtyř pístový snímač průtoku TATSUNO FM 1022 s integrovaným převodníkem (pulserem) TATSUNO ZE 1945 (100 pulsů na litr). Nový typ snímače průtoku instalovaný od června 2011 je mechanicky kalibrovatelný v krocích po 0.04%. Má integrovaný magneto elektronický převodník EK 1045 (dvoukanálový, 100 pulsů na litr). Jedna otáčka hřídele měřiče odpovídá načerpanému objemu 0.5 L. Snímač průtoku FM 1025 je součástí hydrauliky MVP X (viz čerpací monoblok FP 1022) Technické parametry: Cyklický objem 0.5 L/otáčku Maximální průtok 90 L/min. Minimální průtok 2 L/min. Přesnost ± 0.25 % Maximální provozní tlak 0.59 MPa Nastavovací rozmezí ± 1.2 % MOTOR Třífázový 230/400 VAC 50Hz, 0.75 kw, nevýbušné provedení. Stejný pro všechny modely stojanů. 39

40 TATSUNO EUROPE a.s., europe.com VENTILY Proporcionální, + 24VDC, umožňují kontinuální řízení průtoku paliva a přesné načerpání na předvolenou částku nebo objem ELEKTRONIKA TATSUNO, typ PDEX Modulární víceúčelové elektronické počítadlo vyhovuje všem evropským požadavkům na bezpečnost a metrologii. Je umístěno v hlavě výdejního stojanu. Skládá se ze základní procesorové jednotky a jednotek pro ovládání periferií jako jsou zobrazovací displeje různých typů, spínací jednotky pro řízení stykačů elektromotorů čerpadel, jednotky řídící elektromagnetické ventily, elektromechanické součtoměry, jednotka teplotní objemové kompenzace, zvuková jednotka, elektronická rekuperace par apod. S řídícím počítačem čerpací stanice počítadlo komunikuje pomocí datové linky. Kromě vlastního komunikačního protokolu nabízí i komunikaci po jiných typech protokolů. Počítadlo je možné nastavit jak přímo po datové lince, tak i pomocí IR dálkového ovladače. Počítadlo PDEX je velmi variabilní. Je možno s ním obsloužit jakoukoli konfiguraci stojanu od varianty 1 hadice / 1 palivový produkt / 1 displej až po variantu 10 výdejních hadic / 5 palivových produktů / 4 displeje. TATSUNO, typ TBELTX Jednodeskové elektronické počítadlo v provedení all in one vyhovuje všem evropským požadavkům na bezpečnost a metrologii. Je umístěno v hlavě výdejního stojanu. Skládá se pouze z jedné základní jednotky, kde jsou integrovány všechny základní bloky, jako je procesor, zobrazovací displej, elektromechanické součtové počítadlo, spínače motorů apod. Počítadlo se dodává ve dvou základních variantách: TBELT2 pro 2 výdejní hadice a 2 palivové produkty a TBELT4 pro 4 výdejní hadice a 4 palivové produkty. S řídícím počítačem čerpací stanice počítadlo komunikuje pomocí datové linky. Kromě vlastního komunikačního protokolu nabízí i komunikaci po jiných typech protokolů. Počítadlo je možné nastavit jak přímo po datové lince, tak i pomocí čtyř tlačítkové klávesnice ZOBRAZOVACÍ JEDNOTKA Zobrazovací displej LCD, LED podsvícený, vysoký kontrast. Sedmi segmentové číslice v konfiguraci částka/objem/cena = 6/6/6. 40

41 Výdejní stojany OCEAN BMP4000.O EURO Popis modelu & příslušenství 5.2. VOLITELNÉ PŘÍSLUŠENSTVÍ A DOPLŇKY PLASTOVÉ DOPLŇKY A KRYTOVÁNÍ Všechny modely výdejního stojanu OCEAN je možno dovybavit následujícími plastovými doplňky: a) Horní laminátový kryt (horní ploutev) Obr. 2, pozice 2. b) Spodní laminátový kryt (spodní ploutev) Obr. 2, pozice 6. c) Laminátový kryt hydrauliky (dveře) ve tvaru vlny Obr. 2, pozice 8. Materiál laminátu schválený notifikovanou zkušebnou pro použití do výdejního stojanu. Nehořlavý (ISO ), antistatický (R < 1GΩ), odolný proti nárazu (7J). Laminátové kryty jsou odolné vůči vnějšímu prostředí a snižují hlučnost stojanu. Různá barevná provedení standardně bílá RAL Obr. 2 Základní barevné provedení stojanu OCEAN příslušenstvím a laminátovými doplňky SYSTÉM NAVÍJENÍ VÝDEJNÍCH HADIC prodloužení dosahu výdejní pistole až na 3.6 m NEREZOVÉ KRYTOVÁNÍ Nerezový střecha hydrauliky Obr. 2, pozice 7. Nerezový sloup navijáku hadice Obr. 2, pozice 11. Nerezové dveře hydrauliky Obr. 2, pozice 8. 41

Popis modelu & příslušenství

Popis modelu & příslušenství VÝDEJNÍ STOJANY OCEAN BMP4000.O Popis modelu & příslušenství Dokument: Výdejní stojany OCEAN, Popis modelu & příslušenství Soubor: TB036 CZ OCEAN_PopisModelu, rev05 Revize & Datum: Revize 05, 1. srpna
