Třífázový, jednotarifový, LCD elektroměr DRT 370 D

Transkript

1 Třífázový, jednotarifový, LCD elektroměr DRT 370 D Bezpečnostní pokyny Informace pro vaši vlastní bezpečnost Tento manuál neobsahuje všechna bezpečnostní opatření pro zacházení s přístrojem, protože speciální podmínky použití a místní požadavky mohou vyžadovat ještě některá další. Obsahuje ale informace, které musí být dodrženy v zájmu vlastní bezpečnosti a vyloučení materiálových škod. Tato informace je zvýrazněna varovným trojúhelníkem v závislosti na stupni potenciálního nebezpečí Varování Znamená, že nedodržení pokynů může způsobit smrt, vážná zranění nebo vážné materiálové škody. Upozornění Znamená nebezpečí úrazu elektrickým proudem a nedodržení bezpečnostních pravidel může způsobit smrt, vážná zranění nebo vážné materiálové škody. Kvalifikovaná obsluha Zacházet se zařízením (modulem, přístrojem) popsaném v tomto manuálu může pouze kvalifikovaná osoba. Kvalifikovaná osoba ve smyslu této bezpečnostní informace je osoba, která má oprávnění instalovat, zapínat, značit přístroj, systém a okruhy podle bezpečnostních pravidel. Použití ke stanoveným účelům Zařízení (přístroj, modul) může být použit pouze v aplikacích specifikovaných v katalogu a návodu k použití a pouze ve spojení s přístroji a komponenty doporučenými a schválenými výrobcem.

2 Správné zacházení Předpokladem pro perfektní, spolehlivou činnost výrobku je správná přeprava, skladování, instalace a montáž, jakož i správné zacházení a údržba. Pokud přístroj pracuje, některé části tohoto zařízení automaticky vytvářejí nebezpečí napětí. Nesprávné zacházení může proto způsobit vážná zranění a materiálové škody. Používejte pouze izolované nástroje. Nedotýkejte se živých částí. Umístěte elektroměr pouze do suchého prostředí Nemontujte elektroměr do explozivního prostředí nebo prostředí se zvýšenou prašností, plísní, hmyzu Ujistěte se, zda použité vodiče odpovídají maximálnímu proudu tohoto elektroměru. Ujistěte se, že AC vodiče jsou správně upevněny před spuštěním proudu/napětí do elektroměru. Nedotýkejte se svorek elektroměru holýma rukama, kovovými předměty, jinými vodiči nebo jiným materiálem z důvodu nebezpečí úrazu elektrickým proudem a poškození zdraví. Ujistěte se, že ochranný kryt byl opět po instalaci nasazen. Instalace, údržba a opravy mohou být prováděny pouze kvalifikovanou osobou Nikdy nesundávejte plombu a neotvírejte čelní kryt z důvodu možného negativního vlivu na funkci přístroje a porušení záruky. Nenechte přístroj upadnout nebo působit jiné fyzikální vlivy vzhledem k obsahu vysoce přesných komponentů uvnitř přístroje k jejich poškození by mohlo dojít a přístroj by neměřil přesně. Vyloučení závazků Provedli jsme kontrolu obsahu této publikace a vynaložili veškeré úsilí, aby její obsah byl co nejpřesnější. Přesto odchylky od popisu nemohou být úplně vyloučeny, a proto nemohou být akceptovány žádné závazky vyplývající z chyb nebo opomenutí v obsahu této publikace. Data v tomto manuálu jsou ověřována pravidelně a nezbytné korekce jsou obsaženy v následných vydáních. Budeme vděčni za vaše doporučení ke zlepšení. S výhradou technické modifikace bez upozornění. Autorská práva Je zakázáno přebírat nebo kopírovat tento dokument nebo používat jeho obsah bez výslovného souhlasu. Jakékoliv duplikace jsou porušením práva. Všechna práva vyhrazena/ zejména v případě patentů nebo registrovaných vzorů. Předmluva Děkujeme za zakoupení třífázového čtyřmodulového elektroměru DRT-370D na DIN lištu. Elektroměr DRT-370D je nejmodernější typ elektroměru na trhu. V řadě výrobků představujeme širokou škálu elektroměrů pro 110V AC - 400V AC (50 or 60Hz). Kromě normálních elektroměrů jsme vyvinuly také vlastní elektroměry s předplatnou s čipovou kartou, dobíjecí čipovou kartou a kompletním PC management kontrol systémem.

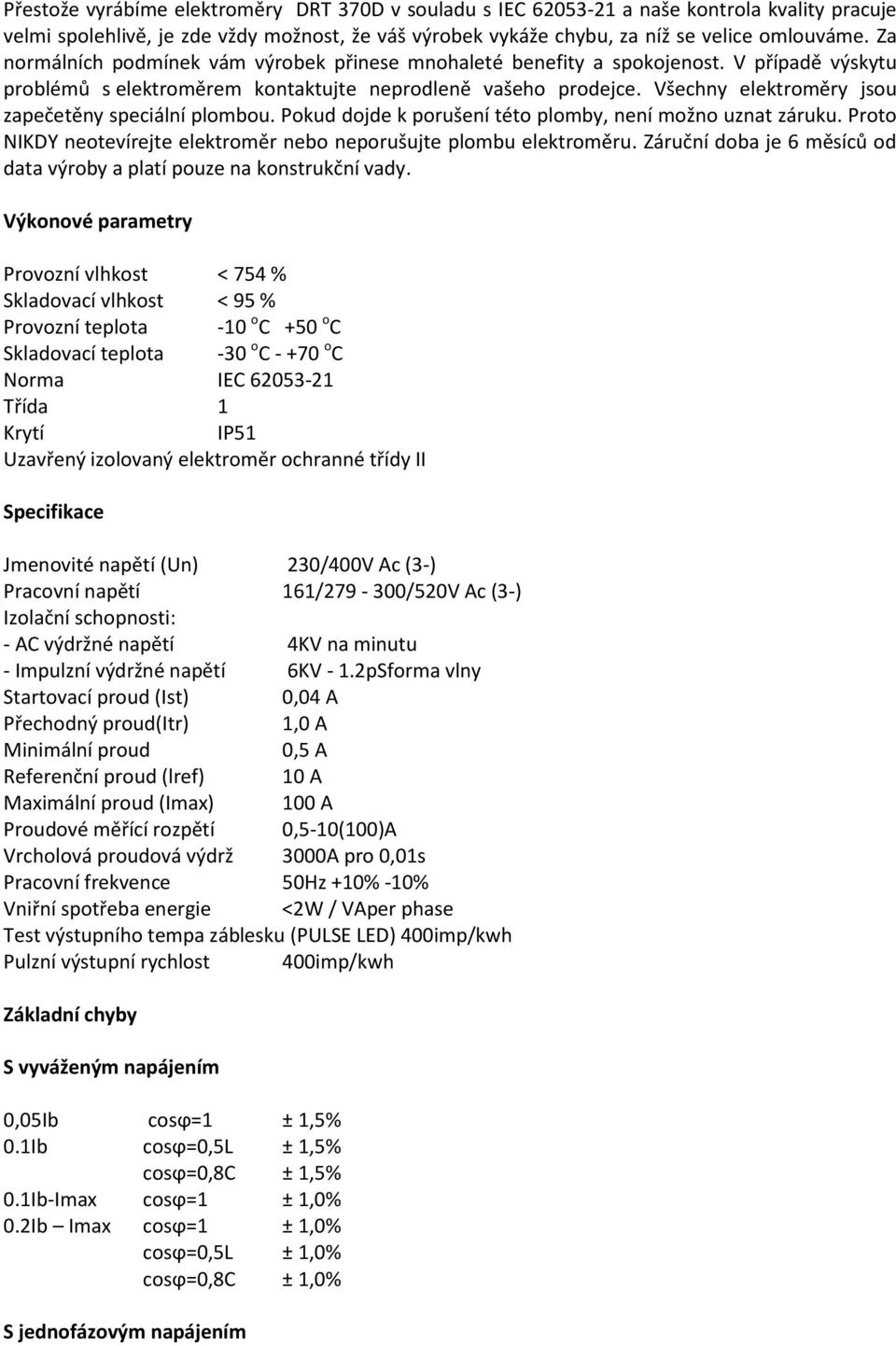

3 Přestože vyrábíme elektroměry DRT 370D v souladu s IEC a naše kontrola kvality pracuje velmi spolehlivě, je zde vždy možnost, že váš výrobek vykáže chybu, za níž se velice omlouváme. Za normálních podmínek vám výrobek přinese mnohaleté benefity a spokojenost. V případě výskytu problémů s elektroměrem kontaktujte neprodleně vašeho prodejce. Všechny elektroměry jsou zapečetěny speciální plombou. Pokud dojde k porušení této plomby, není možno uznat záruku. Proto NIKDY neotevírejte elektroměr nebo neporušujte plombu elektroměru. Záruční doba je 6 měsíců od data výroby a platí pouze na konstrukční vady. Výkonové parametry Provozní vlhkost < 754 % Skladovací vlhkost < 95 % Provozní teplota -10 o C +50 o C Skladovací teplota -30 o C o C Norma IEC Třída 1 Krytí IP51 Uzavřený izolovaný elektroměr ochranné třídy II Specifikace Jmenovité napětí (Un) 230/400V Ac (3-) Pracovní napětí 161/ /520V Ac (3-) Izolační schopnosti: - AC výdržné napětí 4KV na minutu - Impulzní výdržné napětí 6KV - 1.2pSforma vlny Startovací proud (Ist) 0,04 A Přechodný proud(itr) 1,0 A Minimální proud 0,5 A Referenční proud (lref) 10 A Maximální proud (Imax) 100 A Proudové měřící rozpětí 0,5-10(100)A Vrcholová proudová výdrž 3000A pro 0,01s Pracovní frekvence 50Hz +10% -10% Vniřní spotřeba energie <2W / VAper phase Test výstupního tempa záblesku (PULSE LED) 400imp/kwh Pulzní výstupní rychlost 400imp/kwh Základní chyby S vyváženým napájením 0,05Ib cosϕ=1 ± 1,5% 0.1Ib cosϕ=0,5l ± 1,5% cosϕ=0,8c ± 1,5% 0.1Ib-Imax cosϕ=1 ± 1,0% 0.2Ib Imax cosϕ=1 ± 1,0% cosϕ=0,5l ± 1,0% cosϕ=0,8c ± 1,0% S jednofázovým napájením

4 0,1lb-Imax cosϕ=1 ± 2% 0,2Ib-lmax cosϕ=0,5l ± 2% POPIS A čelní panel B - Kryt C - Základna D Ochranný kryt E bezpečnostní zámek Materiál Čelní panel PC se zpomaleným hořením Ochranný kryt ABS/PC slitina se zpomaleným hořením Kryt - ABS/PC slitina se zpomaleným hořením Základna - ABS/PC slitina se zpomaleným hořením Rozměry Výška 140mm Šířka 70 mm Hloubka64 mm Rozměr připojovacích svorek(lxh) 8x8mm Rozměr připojovacích svorek (Diagonal) 11.3mm Hmotnost 0.4 Kg (net) Instalace

5 UPOZORNĚNÍ Před prací s elektroměrem vypněte a uzamkněte všechny dodávky energie do elektroměru a zařízení, v němž je instalován. Vždy použijte odpovídající měřící zařízení nebo zkoušečku k prověření, že napájení je vypnuto. VÝSTRAHA Instalace může být prováděna pouze kvalifikovanou osobou se znalostí příslušných nařízení. > K instalace elektroměru i používejte izolované nástroje Doporučujeme aby vodič, jímž je připojen elektroměr k vnějšímu okruhu byl značen podle místních pravidel pro jističe nebo přepěťové ochrany užité v obvodu. Externí vypínač nebo jistič by měl být instalován na přívodním vodiči, kde bude užit jako vypínač pro elektroměr. Doporučujeme, aby z důvodu snadné obsluhy byl vypínač nebo jistič umístěn v blízkosti elektroměru. Jistič nebo vypínač musí odpovídat specifikaci a místním nařízením. Tento elektroměr může být instalován uvnitř přímo nebo venku ve vodotěsné krabici, podle místních nařízení. K předejiti neoprávněného zacházení zabezpečte elektroměr zámkem nebo podobným zařízením. Elektroměr by měl být instalován oproti nehořlavé Elektroměr by měl být instalován na dobře větraném suchém místě. Elektroměr by měl být instalován v ochranné krabici, pokud se nachází v nebezpečném nebo prašném prostředí. Elektroměr může být instalován a použit až po testování a zapečetění. Elektroměr může být instalován na DIN liště 35mm. Elektroměr by měl být instalován v odpovídající výšce z důvodu snadného odečtu. Pokud je elektroměr instalován v oblastech s častým přepětím například z důvodu bouřek, svářecích strojů, invertorů a pod, zabezpečte elektroměr přepěťovou ochranou. Po dokončení instalace musí být přístroj zapečetěn k předejití neoprávněné manipulace Připojení vodičů musí být provedeno v souladu s níže uvedeným schématem.

6 L1 L1 fázový vodič L2 L2 fázový vodič L3 L3 fázový vodič N Neutral 20 a 2l Pulzní a výstupní kontakt Provoz Indikace činnosti Na čelním panelu DRT-370D jsou tři indikační LED různých barev. Žlutá označuje fázi L1 ; zelená fázi L2; červená fázi L3. Pokud všechny fáze pracují normálně, všechny kontrolky svítí, pokud nějaká fáze nepracuje, její kontrolka zhasne. Indikace spotřeby Na čelním panelu elektroměru je instalována pulsní indikující spotřebu energie. Pokud dojde ke spotřebě, LED bliká. Čím rychleji bliká, tím větší je spotřeba energie. Pro tuto LED je blikací hodnota 400mpulzů za kwh (2.swh/imp). Indikace reverze Na čelním panelu je REV LED. Pokud je napájecí proud obrácený, tato kontrolka svítí. Čtení elektroměru Elektroměr DRT-370Dje vybaven 5+2 LCD displejem, který je použit jako záznam spotřeby a nemůže být resetován do nuly. Číselný systém je založen na jednotkách 10. a kwh. Výstup pulzu Elektroměr DRT-370D DIN je vybaven pulzním výstupem, který je plně oddělen od vnitřního okruhu. Generuje pulzy v proporci k měřené energii pro účely dálkového čtení a přesnosti testování. Pulzní výstup je pro správnou činnost závislý na polaritě, výstupu pasivního tranzistoru vyžadujícího vnější zdroj napětí. Pro tento externí zdroj by mělo být napětí (Ui) 5-27V DC a maximální vstupní proud (Iimax) 27mA DC. K připojení impulzního výstupu připojte 5-27V DC ke konektoru 20 (anoda) a signální vodič (S) ke konektoru 21(katoda). Měřící pulzy 800 za kwh (1,25Wh/imp). problémů UPOZORNĚNÍ V průběhu oprav a údržby se nedotýkejte svorek holýma rukama, kovovými předměty nebo jiným materiálem z důvodu nebezpečí úrazu elektrickým proudem a poškození zdraví. > Před otevřením ochranného krytu vypněte a uzamkněte všechny dodávky energie do elektroměru a zařízení, v němž je instalován, aby nedošlo k úrazu elektrickým proudem VÝSTRAHA Instalace, údržba a opravy mohou být prováděny pouze kvalifikovanou osobou

7 Při údržbě nebo opravách elektroměru používejte izolované nástroje Ujistěte se, že po dokončení opravy nebo údržby je ochranný kryt na svém místě. Problém Nesvítí indikátor napájení L1, L2 nebo L3 Je AC napájení připojeno k elektroměru? Jsou L1, L2 a L3 správně připojen? Možná je chyba v okruhu Prověřte vypínač, jistič nebo tepelný spínač Reinstalujte šrouby svorek Na L1,L2 al3 a N. Ujistěte se, že šrouby jsou správně upevněny. Potom by mělo být mezi svorkami napětí 230V 50Hz AC Problém Nesvítí indikátor spotřeby Běží napájení? Je pracovní napájení příliš nízké? Možná chyba je v obvodu Tento indikátor bliká, pouze pokud běží napájení Pokud je pracovní napájení příliš nízké pak interval mezi probliknutími je delší což vypadá, že kontrolka nesvítí Kontaktujte technickou podporu pro výměnu elektroměru. Problém Záznam neběží Je elektroměr napájen? Není pracovní napájené příliš nízké? Možná chyba je v obvodu indikátory L1,L2 a L3 zda svítí Pokud je pracovní napájení příliš nízké, pak interval pulzů je delší což vypadá, že záznam neběží Kontaktujte technickou podporu pro výměnu elektroměru Problém Není výstup pulzů Je DC napájení připojeno k elektroměru? Je připojení správné?

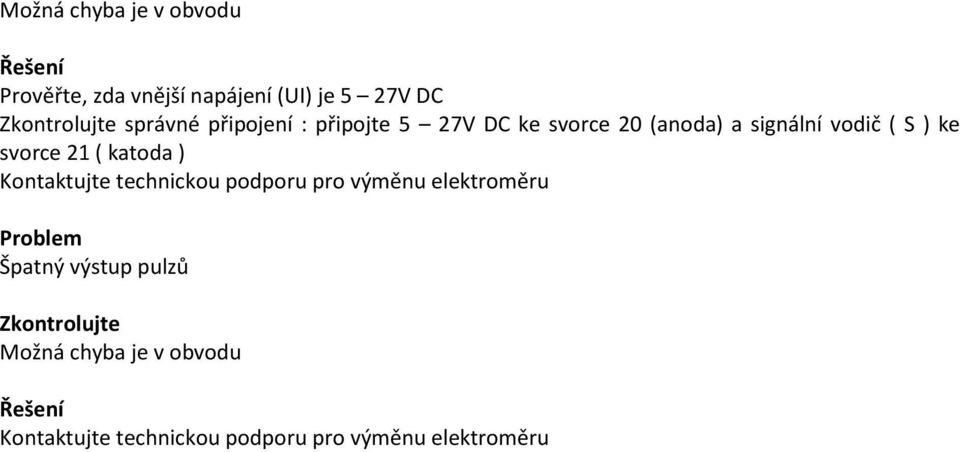

8 Možná chyba je v obvodu Prověřte, zda vnější napájení (UI) je 5 27V DC správné připojení : připojte 5 27V DC ke svorce 20 (anoda) a signální vodič ( S ) ke svorce 21 ( katoda ) Kontaktujte technickou podporu pro výměnu elektroměru Problem Špatný výstup pulzů Možná chyba je v obvodu Kontaktujte technickou podporu pro výměnu elektroměru
