1 Skot 1

2 Obsah 1. Popis Rošty Hrazení Napájení Úklid kejdy Stájová klima Dopravníky krmných směsí a sila Podlahové desky a matrace Drbadla a váhy na skot 8 2. Vyobrazení 9 2

3 1. Popis 1.1 Rošty Stájové rošty pro chov skotu odpovídají všem předpisům a normám, stejně i potřebám zvířat podle jednotlivých kategorii Jsou instalovány jednak betonové rošty pro skot s dlouhou životností, ale i ocelové rošty, které jsou dodávány dle specifikace jednotlivého obchodního případu. Betonové rošty nepoškozují nohy zvířat a jsou charakteristické svou vysokou samočisticí schopností. Suché povrchy betonových omezují možnost infekce dosaženo použitím vysokopevnostního betonu B 55 se speciálními přísadami k zajištění nenasákavosti. Betonové rošty Kategorie Délka (cm) Šířka (cm) Šterbina (cm) Výška (cm) Nášlap (cm) Váha (kg/m 2 telata ,5 12 9, ,5 12 9, , , , , skot do hmotnosti kg dvojrošt skot do hmotnosti kg trojrošt , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

4 Ocelové rošty mají atypické provedení, proto jsou dodány v návaznosti na specifičnost jednotlivé zakázky. Kvalitní povrchová úprava ocelových roštů nepoškozuje nohy zvířat. Ocelové rošty pro skot jsou vhodné pro všechny druhy zatížení - i přejezdné pro zakrytí příčných kejdových kanálů. 1.2 Hrazení Dodáváme a montujeme hrazení pro všechny kategorie skotu (krávy, jalovice, telata, hovězí žír, krávy bez tržní produkce mléka, plemenní býci) a pro všechny systémy ustájení skotu (boxové i plošné, stlané i vyhrnovací, popř. roštové). Hrazení ve stájích pro chov skotu se skládá z těchto hlavních prvků: Sloupky sloupky dělící stěny brány ocelové trubky ocelová trubka o průměru 76 mm žárově zinkovaná Dělící stěny ocelová trubka o průměru 60 mm žárově zinkovaná v provedení Brány uchycení k hrazení prostřednictvím patle uchycení k hrazení prostřednictvím spojovacích elementů 3 řadá v pevném provedení - jednokřídlá dvoukřídlá 5 řadá v pevném provedení - jednokřídlá dvoukřídlá 3 řadá s výsuvným provedení - jednokřídlá dvoukřídlá 5 řadá s výsuvným provedení - jednokřídlá dvoukřídlá Vyrobeny z ocelových trubek průměru 60 mm a následně žárově zinkovány. 4

5 Ocelové trubky ocelové trubky průměru 5/4, 6/4 a 2 žárově zinkované Jednotlivé typy a velikosti jsou individuální v návaznosti na zpracovaný projekt technologie stáje pro chov skotu. 1.3 Napájení Pro napájení skotu jsou ve stájích instalovány pevné či výklopné nerezové žlaby vyznačující se dobrým přístupem vždy ke čerstvé vodě. Konstrukční řešení zabezpečuje dobrý přítoke, rychlé vyprazdňování a snadné čištění. Doplňování vody do žlabu je zabezpečeno přes centrální rozvod vody a regulátor hladiny vody ve žlabu. Vyhřívání odpovídá bezpečnému provozu a spolehlivé funkci i v mrazivém období. Žlaby jsou upevněny pomocí konzol do podlahy nebo na stěnu. Vyhřívací systém pracuje s napětím 24 V bezpečné jednak pro sluhu tak pro skot. Tímto nedojde v mrazivém období k zamrznutí napájecí vody. Napájení skotu je též zajišťováno prostřednictvím vyhřívaných miskových napáječek z vysoce kvalitního plastu nebo z litiny s povrchovou úpravou. Robustní a spolehlivý ventil s regulátorem přítoku vody dlouhou životnost zařízení. Napáječky jsou upevněny dle dispozice ve stáji na stěně, konstrukci či Hrazení. Napáječky jsou dodány ve velikostech dle kategorie skotu. Přítok vody od 5 do 15 l/min. 1.4 Úklid kejdy Správný systém odklizu kejdy je jedním z nejdůležitějších faktorů dobré funkce stáje. Dodávány jsou spolehlivé shrnovací lopaty (lanové, řetězové, hydraulické) pro stáje bezstelivové i stlané. Volba se řídí délkou hnojných chodeb a uspořádáním příčných kanálů. Mimořádné robustní provedení s velkou šířkou (různě stavitelné) pracovního záběru. Díky bočním sklopným ramenům se přizpůsobuje různé šíři hnojných chodeb. Stavitelná výška pracovní shrnovací lišty zajišťuje kvalitní očištění plochy chodeb. Významnou předností shrnovacích lanových lopat je možnost doplnění o odvodňovací kanál s vlastním čistícím systémem, který zajišťuje významněji sušší prostor kejdových chodeb a tím i lepší zdravotní stav končetin a celkové klima ve stáji. Jsou dodávány různé sestavy mechanických lopat pro stáje s koncovým nebo středovým příčním kanálem Druhy mechanických lopat: mechanická lopata s pevnými bočními lištami mechanická lopata se sklopnými rameny mechanická skládací sklopná lopata Pohonné jednotky se vyznačují minimální spotřebou elektrické energie. Řídící jednotka je vždy programovatelné pro různé režimy provozu, zajišťující pozvolný rozběh mechanické lopaty. Reaguje na případnou překážku v dráze mechanické lopaty. 5

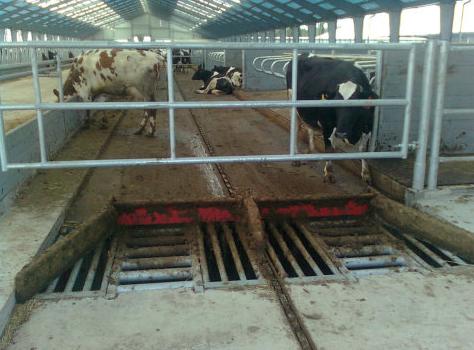

6 Pro tradiční bezstelivové a stlané stáje jsou dodávány hydraulické přímovratné shrnovače kejdy včetně vynašeče do kontejneru či vleku nebo s vrstvičem. Pro manipulaci a homogenizaci kejdy v přečerpávacích nebo skladovacích jímkách je dodávána řada ponorných míchadel a čerpadel kejdy. Hydraulické dopravníky a vynašeče Jedná se o zařízení pro odklízení hnoje i s velkým množstvím steliva. Uložení je jednak v úrovni podlahy, ale i zahloubených zakrytých nebo zaroštovaných kanálech. Vyústění na hnojiště, do kontejneru nebo na přívěs lze doplnit vynášecím hydraulickým vrstviček. Pohon dopravníku a vrstviče zajišťuje jeden hydraulický agregát. Hydraulický vrstvič je otočný a tímto je zajištěno uložení velkého množství hnoje na malou plochu bez nutnosti dodatečného přesouvání mobilní technikou. Elektrické ponorné čerpadlo Jedná se čerpadlo k čerpání kejdy z jímky. Podle provedení ponorného kalového čerpadla je možné nejen čerpat kejdu z jímky, ale i zabezpečovat promíchání jejího obsahu. Tímto u menších jímek není potřeba pořízení samostatného míchacího zařízení. Čerpadlo s ocelovým teleskopem Jedná se o mobilní kalové elektrické čerpadlo s ocelovým teleskopem k čerpání kejdy z jímky, které umožňuje při přepnutí promíchání jejího obsahu prostřednictvím stavitelné míchací trysky Mobilní kalové čerpadlo Čerpadlo je osazeno na podvozku s třemi pogumovanými koly pro snadnou manipulaci. Jednoduchým přestavením polohy z přepravní do pracovní se následně ponorné čerpadlo spustí prostupem do jímky a osadí výtlačným potrubím. Ponorné míchadlo Jedná se o elektrické míchadlo kejdy instalované v jímce. Tímto míchadlem se docílí homogennost kejdy před jejím čerpání z jímky. Mobilní rotační čerpadla Jedná se mobilní rotační čerpadla s velkým výkonem s pohone, od vývodu hřídele traktoru s maximálním počtem otáček 540 za minutu. Míchací zařízení na kejdu Míchací závěsné tříbodové zařízení na kejdu se připojuje k traktoru, který je opatřen vývodovou hřídelí (540 ot./min.). Zařízení slouží k míchání jak v otevřených jímkách tak i v jímkách do kterého lze vsunout míchací zařízení prostupem. 6

7 Vertikální čerpadlo kejdy Vertikální ponorné čerpadlo je dvojím provedení: Elektrický pohon Ponorné čerpadlo je v horní části osazeno elektromotorem, který se nikdy nesmí dostat do styku s kapalinou v jímce. Čerpadlo je osazeno třícestným ventilem, který umožňuje nejen čerpání kejdy, ale i promíchání obsahu jímky před vlastním čerpáním. Pohon od traktoru Pohon čerpadla je zajištěn od vývodového hřídele traktoru, který je vybaven tříbodovým závěsným zařízením. Čerpadlo je osazeno třícestným ventilem, který umožňuje nejen čerpání kejdy, ale i promíchání obsahu jímky před vlastním čerpáním. 1.5 Stájové klima Na spokojenost zvířat a dosahování vysoké produkce má velký vliv klima ve stáji. Toto je dosaženo dostatečným přívodem vzduchu bez nebezpečného průvanu, což je zajištěno dobře dimenzovanými bočními prostupy opatřené protiprůvanovou podpůrnou sítí a svinovací plachtou, případně stahovací stěnou. Ovládání je manuální nebo pomocí servopohonů pro automatický režim. U novostaveb je odvod vzduchu zajištěn prostřednictvím střešní hřebenové štěrbiny, které použitím vhodného materiálu se dociluje prosvícení prostoru. U rekonstruovaných objektů pomocí šachet či ventilátorů. V horkém období je proudění v prostoru posilováno pomocí míchacích ventilátorů, které správným rozmístěním zabraňují nechtěným vlivům nebezpečného průvanu. Dalšímu zkvalitnění klimatu a ochlazování ustájených zvířat napomáhají rotační sprejové zvlhčovače vzduchu. Tyto prvky jsou vybaveny automatickým řízením, které zajišťuje správný režim provozu ve stáji. Jedná se o vzdálenou správu a ovládání vzduchotechniky. Program pro PC s připojením k řídícím jednotkám vzduchotechniky. Program umožňuje komfortní grafické rozhraní pro nastavení, kontrolu a archivaci dat provozních údajů vzduchotechniky bez přítomností vzduchotechniky ve stáji. 1.6 Dopravníky krmných směsí a sila Dopravníky slouží pro dopravu krmiva z obilního sila až na místo spotřeby. Pro chov skotu jsou dodávány různé typy dopravníků a to např. terčový, spirálový a šnekový. Tímto je dosaženo vysoké produktivity práce, minimální ztráta a znehodnocení krmiva a přesné dávkování. Sila dle požadavku zákazníka jsou dodávány o objemu od 4 do 52 m 3. Spirálový dopravník Spirálový dopravník Agrispir je určen pro dopravu krmiva od sila až na místo spotřeby a to např. krmný automat či dojící robot. Doprava krmiva je realizována pomocí pohonné jednotky rozvodu z potrubí z PVC ve kterém se pohybuje dopravní spirála. Dopravník je opatřen senzorem, který zabezpečí dopravu krmiva do všech odběrných míst. 7

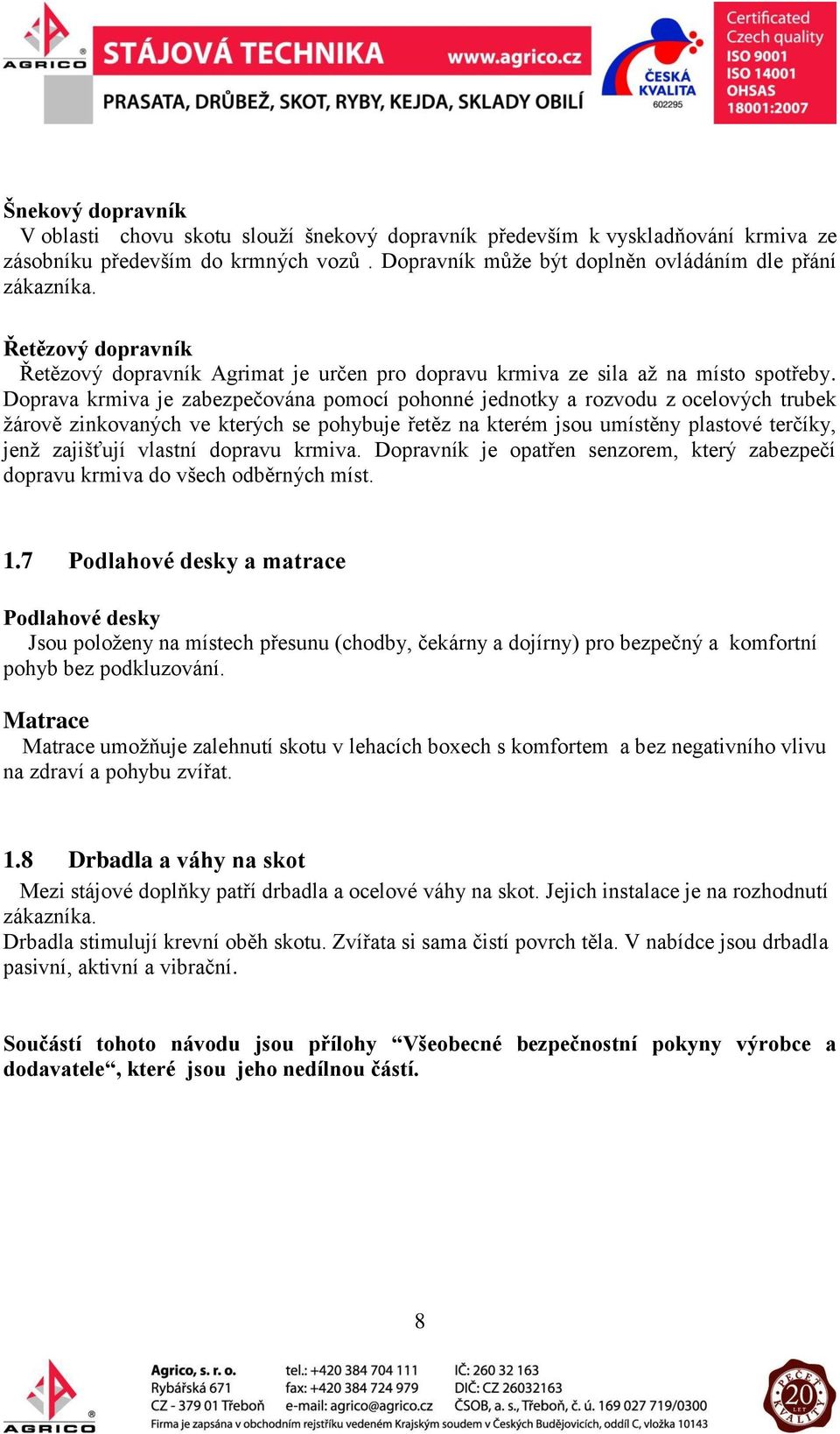

8 Šnekový dopravník V oblasti chovu skotu slouží šnekový dopravník především k vyskladňování krmiva ze zásobníku především do krmných vozů. Dopravník může být doplněn ovládáním dle přání zákazníka. Řetězový dopravník Řetězový dopravník Agrimat je určen pro dopravu krmiva ze sila až na místo spotřeby. Doprava krmiva je zabezpečována pomocí pohonné jednotky a rozvodu z ocelových trubek žárově zinkovaných ve kterých se pohybuje řetěz na kterém jsou umístěny plastové terčíky, jenž zajišťují vlastní dopravu krmiva. Dopravník je opatřen senzorem, který zabezpečí dopravu krmiva do všech odběrných míst. 1.7 Podlahové desky a matrace Podlahové desky Jsou položeny na místech přesunu (chodby, čekárny a dojírny) pro bezpečný a komfortní pohyb bez podkluzování. Matrace Matrace umožňuje zalehnutí skotu v lehacích boxech s komfortem a bez negativního vlivu na zdraví a pohybu zvířat. 1.8 Drbadla a váhy na skot Mezi stájové doplňky patří drbadla a ocelové váhy na skot. Jejich instalace je na rozhodnutí zákazníka. Drbadla stimulují krevní oběh skotu. Zvířata si sama čistí povrch těla. V nabídce jsou drbadla pasivní, aktivní a vibrační. Součástí tohoto návodu jsou přílohy Všeobecné bezpečnostní pokyny výrobce a dodavatele, které jsou jeho nedílnou částí. 8
