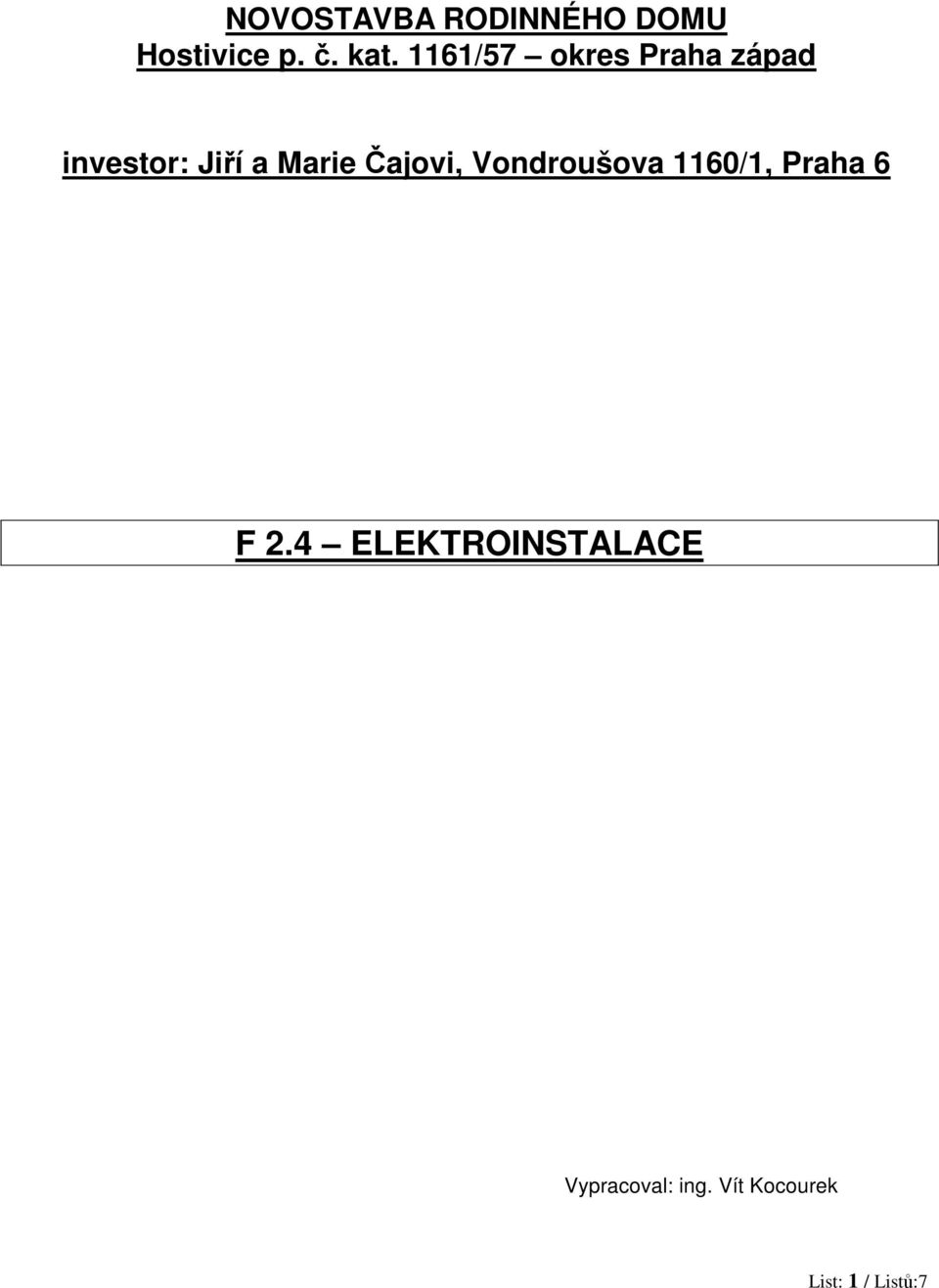

1 NOVOSTAVBA RODINNÉHO DOMU Hostivice p.. kat. 1161/57 okres Praha západ investor: Jií a Marie ajovi, Vondroušova 1160/1, Praha 6 F 2.4 ELEKTROINSTALACE Vypracoval: ing. Vít Kocourek List: 1 / List:7

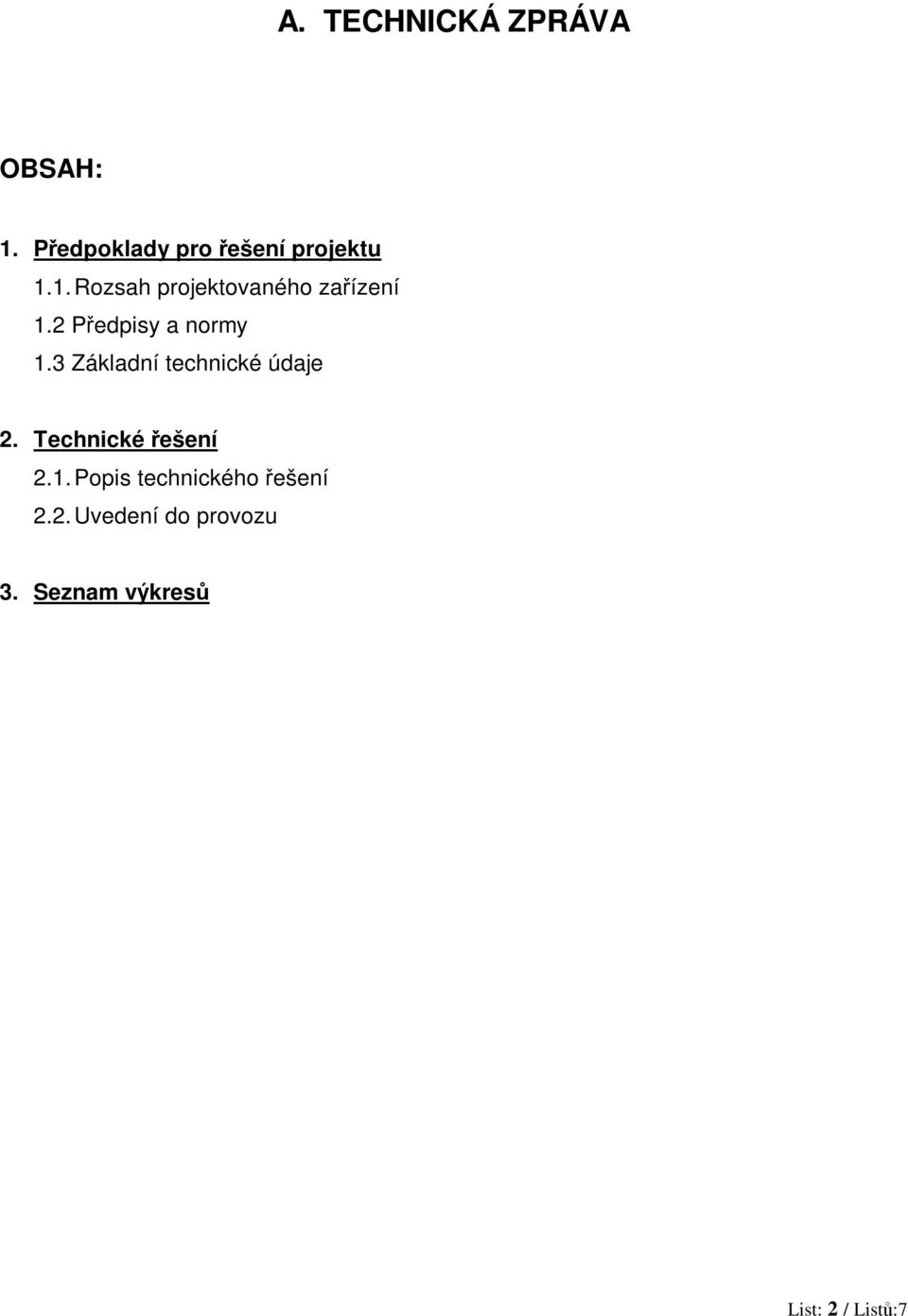

2 A. TECHNICKÁ ZPRÁVA OBSAH: 1. Pedpoklady pro ešení projektu 1.1. Rozsah projektovaného zaízení 1.2 Pedpisy a normy 1.3 Základní technické údaje 2. Technické ešení 2.1. Popis technického ešení 2.2. Uvedení do provozu 3. Seznam výkres List: 2 / List:7

3 Základní technické údaje 2. Technické ešení 2.1.

3 1. PEDPOKLADY PRO EŠENÍ PROJEKTU 1.1. Rozsah projektovaného zaízení Projekt eší umlé osvtlení, vnitní zásuvkové, silnoproudé rozvody v prostorách nového RD, v. pívodu od elektromru. eší také slaboproudé rozvody Pedpisy a normy (v platném znní a edici) Projektová dokumentace je zpracována v souladu s pedpisy, normami SN, IEC a katalogy platnými v dob jejího zpracování a to zejména: SN IEC 38 Normalizovaná naptí IEC ( ) SN SN IEC 446 SN SN Znaení vodi barvami nebo íslicemi. Provádcí ustanovení Znaení vodi barvami nebo íslicemi Klasifikace elektrického a elektrotechnického zaízení z hlediska ochrany ped úrazem el. proudem a zásady ochran Elektrická zaízení ást 1 : Rozsah platnosti, úel a základní hlediska SN Elektrická zaízení ást 4 : Bezpenost kapitola 41 : Ochrana ped úrazem el. proudem SN Elektrická zaízení ást 4 : Bezpenost kapitola 43 : Ochrana proti nadproudm SN Elektrická zaízení ást 4 : Bezpenost kapitola 46 : Ochrana ped úrazem el. proudem SN Elektrická zaízení ást 4 : Bezpenost kapitola 47: Použití ochranných opatení pro zajištní bezpenosti SN Elektrická zaízení, ást 5 : Výbr a stavba el. zaízení., Kapitola 51 : Všeobecné pedpisy SN Elektrická zaízení ást 5 : Výbr a stavba el.zaízení. Oddíl 523 : Dovolené proudy SN SN Pipojování elektrických pístroj a spotebi Pedpisy pro elektrická zaízení v rzných prostedích SN EN Stupe ochrany krytem ( ) SN EN Rozváde nízkého naptí. ást 1 : Typov zkoušené a ásten typov zkoušené rozváde List: 3 / List:7

Pedpisy a normy (v platném znní a edici) Projektová dokumentace je zpracována v souladu s pedpisy, normami SN, IEC a katalogy platnými v dob jejího zpracování a to zejména: SN IEC 38 Normalizovaná

4 1.3. Základní technické údaje Napájecí rozvod rozvodné sít: Silové soustavy: 3NPE ~ 50Hz 400V/TN-C-S 1NPE ~ 50Hz 230V/TN-S Ovládací, ídící a signalizaní soustavy: 1NPE ~ 50Hz 230V/TN-S Oznaení rozvodných sítí je pevzato z SN IEC Bilance odbru el. energie Celkový instalovaný výkon P i = 19 kw Souinitel náronosti = 0,6 Výpotové zatížení P p = 11,4 kw Zajištní dodávky el. energie Stupe dležitosti dodávky el. energie dle CSN : c Kompenzace Není v tomto projektu uvažována Ochrana ped úrazem elektrickým proudem Ochrana ped nebezpeným dotykem neživých ástí elektrických zaízení je navržena podle SN Všechny neživé ásti musí být pipojeny k ochrannému vodii pi splnní podmínek stanovených pro každý zpsob uzemnní sít. V jednotlivých rozvodných sítích je ochrana ped nebezpeným dotykem neživých ástí provedena následovn: V sítích s jmenovitým naptím do 1000V AC s uzemnným nulovým bodem t.j. v síti TN-C-S, TN-S, (l ) automatickým odpojením od zdroje nadproudovými jistícími prvky a ochranou doplkovou proudovým chrániem. Ochrana ped nebezpeným dotykem živých ástí je provedena nkterou z tchto ochran : - izolací - kryty - zábranou - polohou - doplkovou izolací Vnjší vlivy Vnjší vlivy ve smyslu SN byly pro poteby tohoto projektu stanoveny projektantem jako prostedí normální. List: 4 / List:7

energie Celkový instalovaný výkon P i = 19 kw Souinitel náronosti = 0,6 Výpotové zatížení P p = 11,4 kw 1.3.3. Zajištní dodávky el. energie Stupe dležitosti dodávky el. energie dle CSN 34 16 10: c.

5 2. TECHNICKÉ EŠENÍ 2.1. Popis technického ešení a) zpsob pipojení, zpsob mení Odbr elektrické energie ze sít nn 3x230/400V bude zajištn z pípojkové skín, umístné na hranici pozemku. Elektromrový rozvad RE bude umístn ve spoleném zdném pilíi s pípojkovou skíní na hranici pozemku - viz situace. V elektromrovém rozvadi RE bude osazen tífázový jednosazbový elektromr. Provedení elektromrového rozvade vetn zapojení musí být provedeno v souladu s pipojovacími podmínkami distributora el. energie v dob kolaudace. b) rozvade -Elektromrový rozvad bude umístn spolu se stávající pípojkovou skíní ve zdném pilíi na hranici pozemku a bude v nm osazen jeden tífázový elektromr s hlavním jistiem 3x20A. -Domovní rozvad R1 bude umístn v technické místnosti v pízemí domu a bude pipojen z elektromrového rozvade kabelem CYKY. V domovním rozvadi budou jištny jednotlivé obvody objektu a rezerva pro EZS a napájení slaboproudých rozvod pes zvonkové trafo. Pod domovním rozvadem RD bude umístna HOP hlavní ochranná pípojnice. V ní bude zaústn pívod z uzemovací soustavy objektu (popis viz. Ochrana ped bleskem ) drátem FeZn prmr 10mm. HOP bude propojena s RD zelenožlutým drátem CY 10. V HOP bude zaústno hlavní pospojování objektu, kovové trubky ÚT, popípad další velké kovové hmoty jako je boiler, kotel a.t.d. -Slaboproudá rozvodnice bude umístna v technické místnosti. Bude do ní zaústn optický kabel. Dále v ní bude umístn mediakonvertor. Projekt pedpokládá, že tento konvektor dodá poskytovatel pipojení. Do slaboproudé rozvodnice bude pivedeno napájení z RD1 kabelem CYKY J 3x1,5. Z tohoto místa budou po dom rozvedeny koaxiální kabely zakonené TV zásuvkami a UTP kabely zakonené PC zásuvkou (konektory RJ45). Z tohoto místa také bude k brán zaveden UTP kabel pro kameru u brány. Kamera se pedpokládá v zapojení PoE. c) vnitní instalace Osvtlení a rozmístní zásuvek je provedeno v souladu s návrhem interiéru. V jednotlivých místnostech budou pipraveny svtelné vývody pro osazení svítidel dle výbru investora. Ovládání osvtlení je pomocí spína nebo stídavých pepína. Ovládání venkovního osvtlení ped vchodem bude pohybovým idlem, ostatní spínai uvnit domu. Všeobecn o návrhu osvtlení: Umlé osvtlení je navrženo dle SN jako osvtlení odstupované, které zajiš uje rovnomrné osvtlení v jednotlivých prostorách podle vykonávané zrakové innosti. Je navrženo jako žárovkové a záivkové. Pod skíkami kuchyské linky budou svítidla záivková. Ovládání svítidel je provedeno vypínai s maximálním ohledem na šetení el. energií. Vypínae budou umístny cca 1,2m nad podlahou v blízkosti otevíratelné ásti dveí. Vypínae pro ovládání svtel pedsín budou vybaveny orientaní doutnavkou. Ze svtelného okruhu budou napájeny rolety umístné v nosném roletovém pekladu HELUZ. Roletový spína bude umístn dle požadavku investora. U rolety bude umístna odboná krabice, do které bude zaveden kabel CYKY J 3x1,5. Ostatní kabeláž je v dodávce rolety. Zásuvky a vývody jsou rozmístny dle charakteru dané místnosti v souladu s požadavky investora. V pízemí objektu budou vývody 400V pro varnou desku, kotel a venkovní zásuvku. V kuchyni bude samostatn jištná zásuvka 230V pro elektrickou troubu, lednici, myku a pracovní zásuvky. Nad varnou deskou bude zásuvka nebo vývod pro digesto. Samostatn jištná zásuvka 230V pro automatickou praku bude pipravena v technické místnosti. List: 5 / List:7

Provedení elektromrového rozvade vetn zapojení musí být provedeno v souladu s pipojovacími podmínkami distributora el. energie v dob kolaudace.

6 Ve venkovním prostoru budou osazeny zásuvky se zvýšeným krytím. Pro poteby EZS bude v R1 pipravena rezerva vývod 230V. Typy svítidel a typy spína a zásuvek projekt nepedepisuje. Pedpokládá jako standard typovou adu TAGO, barva bílá. d) popis instalace Vnitní instalace bude provedena kabely CYKY v soustav TN-S. Venkovní kabely budou uloženy v zemi v pískovém loži cca 50 cm pod definitivn upraveným terénem. Vnitní kabely budou uloženy pod omítkou, ve výjimených pípadech v sádrokartonu nebo v v podlaze, pop. v podhledu. V prostoru koupelen je nutno pi instalaci dodržet CSN e) vnitní ochrana ped peptím Pípojnice PE rozvade se uruje místem hlavního pospojení. K této pípojnici budou pipojeny veškeré kovové prvky v objektu vetn instalací v souladu s CSN Propojení bude provedeno vodiem CY 6mm2. V koupelnách bude provedeno místní pospojení vodiem CY4mm2. V rozvadi bude osazen svodi peptí 2. stupn, vybrané zásuvky budou osazeny pep ovou ochranou 3. stupn. Konené umístní vývodu, spína a zásuvek bude upesnno pi realizaci investorem v souladu s návrhem interiéru, vybraných typu svítidel a elektrického zaízení Uvedení do provozu a provozní podmínky Pedpoklady nutné pro uvedení do provozu - souhlasný stav s projektovou dokumentací - vybavení zabezpeovacím zaízením, ochrannými a pracovními pomckami - výchozí revize dle SN a SN manipulovat s el. pístroji smí jen pracovníci s patinou elektrotechnickou kvalifikací ve smyslu vyhlášky.50/78 Sb. o odborné zpsobilosti v elektrotechnice a SN Manipulace s elektrickým zaízením pi požáru Viz. požární zpráva. List: 6 / List:7

Venkovní kabely budou uloženy v zemi v pískovém loži cca 50 cm pod definitivn upraveným terénem. Vnitní kabely budou uloženy pod omítkou, ve výjimených pípadech v sádrokartonu nebo v v podlaze, pop.

7 3. SEZNAM VÝKRESOVÉ DOKUMENTACE íslo výkresu Popis Poet formát A4 01 Domovní rozvodnice R Zásuvková instalace 1NP 1: Svtelná instalace 1NP 1: Zásuvková instalace 2NP 1: Zásuvková instalace 2NP 1: Situace 1:150 2 List: 7 / List:7

Svtelná instalace 1NP 1:75 2 04 Zásuvková instalace 2NP 1:75 2 04
