Inteligentní systém řízení. osvětlení budov KATALOG SMARTDRIVER SMART REVOLUTION

Transkript

1 Inteligentní systém řízení KATALOG osvětlení budov SMARTDRIVER SMART REVOLUTION

2 SD SmartDriver: Stmívatelný driver pro LED zdroje osazený dvěma konektory pro připojení modulů, které umožňují modifikovat vlastnosti svítidla. První konektor je určen výhradně pro připojení samostmívatelného světelného senzoru. Druhý konektor umožňuje osazení modulu pro systém řízení osvětlení budov. K této sběrnici lze připojit také následující moduly: DALI modul 0/10 V, Modul Grande Esco Italia a modul Vision. DARK LIGHT DKL1 DKL2 Optika omezující oslnění. Společnost Beghelli nabízí 5 základních optických systémů. Optika omezující oslnění, méně než 200 cd/m² pro úhly 60 a větší v podélné a příčné rovině vyhovující standardu EN , mez cd/m² Optika omezující oslnění, méně než 500 cd/m² pro úhly 65 a větší v podélné a příčné rovině vyhovující standardu EN , mez cd/m² Optika omezující oslnění vyhovující standardu EN , mez cd/m² Technologicky vyspělé produkty speciálně zkonstruované s důrazem na úspory elektrické energie, snadnost recyklace na konci jejich pracovního života a sníženého opotřebení jednotlivých dílů během jejich používání. DKL3 DKL4 Optika omezující oslnění vyhovující standardu EN , mez cd/m² Řada svítidel vyrobená z ocelového plechu a tvrzeného skla s vysokou odolností vůči vnějším vlivům DKL5 Optika omezující oslnění vyhovující standardu EN , mez cd/m² Svítidla řady Stella Polare LED jsou vybavena vysoce účinnými optickými systémy. V porovnání se standardními svítidly na trhu s vyšším světelným tokem zajišťují svítidla Beghelli Luce utile až o 20 % vyšší osvětlenost na pracovní ploše (lx). Vysoká účinnost se odráží v energetických úsporách svítidel. IP66 IP40 IP41 Stupeň ochrany proti vniknuti prachu a vody do přístroje (podle CEI EN ) Stupeň ochrany proti vniknuti prachu a vody do částí přístroje (těleso, optická část) (podle CEI EN ) SLGS Nouzová verze Sicuro LED 24 V IK09 označující stupeň ochrany poskytované kryty elektrických zařízení proti vnějším mechanickým nárazům (podle EN 50102) HA CCP Svítidla s absencí potenciálně kontaminujících prvků vhodné pro použití v aplikacích s HACCP auditem (např. potravinové řetězce) SVĚTELNÉ ZDROJE DODÁVANÉ SE SVÍTIDLY BEGHELLI Produkty společnosti Beghelli musí být používány se světelnými zdroji v souladu s ustanoveními platných zákonů z hlediska energetické účinnosti a vlivu na životní prostředí. Světelné zdroje, které jsou dodávány ve svítidlech odpovídají ustanovení příslušných právních předpisů (reg 244/09, 245/09 a 1194/2012).

3 Osvětlení Symboly a homologace GSM přenos dat o energetických úsporách do databáze Beghelli Services Svítidlo charakterizované zvláštní odolností vůči UV záření Rádiový vysílač FH-DSSS pracovní frekvence až GHz UV-OIL Svítidlo charakterizované zvláštní odolností vůči UV záření a minerálním olejům Svítidla s přímým a nepřímým osvětlením 960 C Zkouška teploty žhavou smyčkou (CEI EN ) M Svítidla s difuzním osvětlením Svítidla v souladu s UNI 9554, DIN Vhodné pro instalace do tělocvičen Svítidla s izolační třídou II. Svítidla bez tohoto symbolu jsou brána jako svítidla s izolační třídou I. Značka CE je základním dokladem o posouzení shody v EU. Produkt je v souladu se směrnicemi Evropského společenství. L80B20 indikátor poklesu světelného toku v průběhu času. Index je vztažen k počtu hodin na katalogovém listu, kde u 80 % celkového počtu LED nedojde k poklesu o více než 20 % světelného toku. Platí pro teplotu okolí 25 C. Celoevropská značka označující shodu výrobku s evropskými normami EN pro elektrickou bezpečnost výrobků Značka označující ověření shody s příslušnými předpisy pro svítidla určená do prostředí s nebezpečím výbuchu. Italská bezpečnostní značka SDCM standardní odchylka shody barev založena na MacAdam elipsách.

4 Inteligentní systém řízení osvětlení budov Od dnešního dne jsou svítidlařady Stella Polare LED vybavena Smart- Driverem, elektronickým proudo vým napáječem poslední generace. Jedná se o důležitý mezník nástupu elektronické inteligence do světa svítidel. SMARTDRIVER Zaměřeno na funkčnost a vysoký světelný výkon: řízení každého svítidla může být upraveno dle potřeb dané aplikace začleněním patřičných Senzorů systému řízení budov nebo Modulů, které mohou být individuálně připojeny k jednotce Smart- Driver. Inteligentní systém řízení osvětlení Systém umožňuje nastavit specifické světelné scény napojené na každodenní situace nebo provádět konkrétní činnosti. Jednotlivé scénáře mohou být aktivovány lokálně, pomocí Centrální jednotky systému řízení osvětlení připojené k PC nebo v dálkovém režimu přes webové rozhraní na Smartphonu nebo Tabletu. Bezdrátová komunikace Reprodukujeme všechny funkce nejmodernějších osvětlovacích systémů bez nutnosti kladení kabelů komunikační sběrnice BUS. Modularita systému SmartDriver umožňuje aktivovat jeho funkce pouhým připojením Modulu systému řízení osvět - lení (jehož součástí je rádiový modul) a naprogramovat ho jakmile je k systému připojen. Dáváme ještě vyšší hodnotu úsporám Každé zařízení může být vybaveno specifickým systémem pro záznam spotřeby elektrické energie, který byl vytvořen za účelem poskytnutí nezbytných informací pro firmy autorizované společností (ESCo) z důvodu získání Energetických certifikátů budov (tzv. Bílých Certifikátů). Společnost Grande ESCo Italia má všechny potřebné certifikáty a technologii kompatibilní se systémem Stella Polare SmartDriver vybaveným Modulem Grande ESCO Italia. Dynamická detekce přítomnosti Digitální fotoaparát umístěný na zařízení umožňuje aktivní a multidimenzionální pořízení aktuálních snímků pracovní plochy, která je rozdělena do jednotlivých kvadrantů. Tuto exkluzivní vlastnost zajišťuje Modul Vision v souladu s technickou normou UNI EN pro osvětlení pracovních prostorů. Pořízené snímky mohou být staženy pomocí Centrální jednotky systému řízení budov. Světelný senzor Autodimmer Každé SmartDriver zařízení vybavené Senzorem Autodimmer umožňuje regulovat intenzitu osvětlení podle podílu přirozeného nebo umělého světla v daném prostředí. Energetická úspora dosahuje až 30 % v porovnání s LED svítidly, která mají konstantní světelný tok. Kompatibilita se Systémem řízení budov Projet SmartDriver spolupracuje také s komunikačním adresným protokolem DALI. Speciální Modul DALI / 0 10 V poskytuje možnost DALI řízení i 0 10 V analogové stmívání. 4

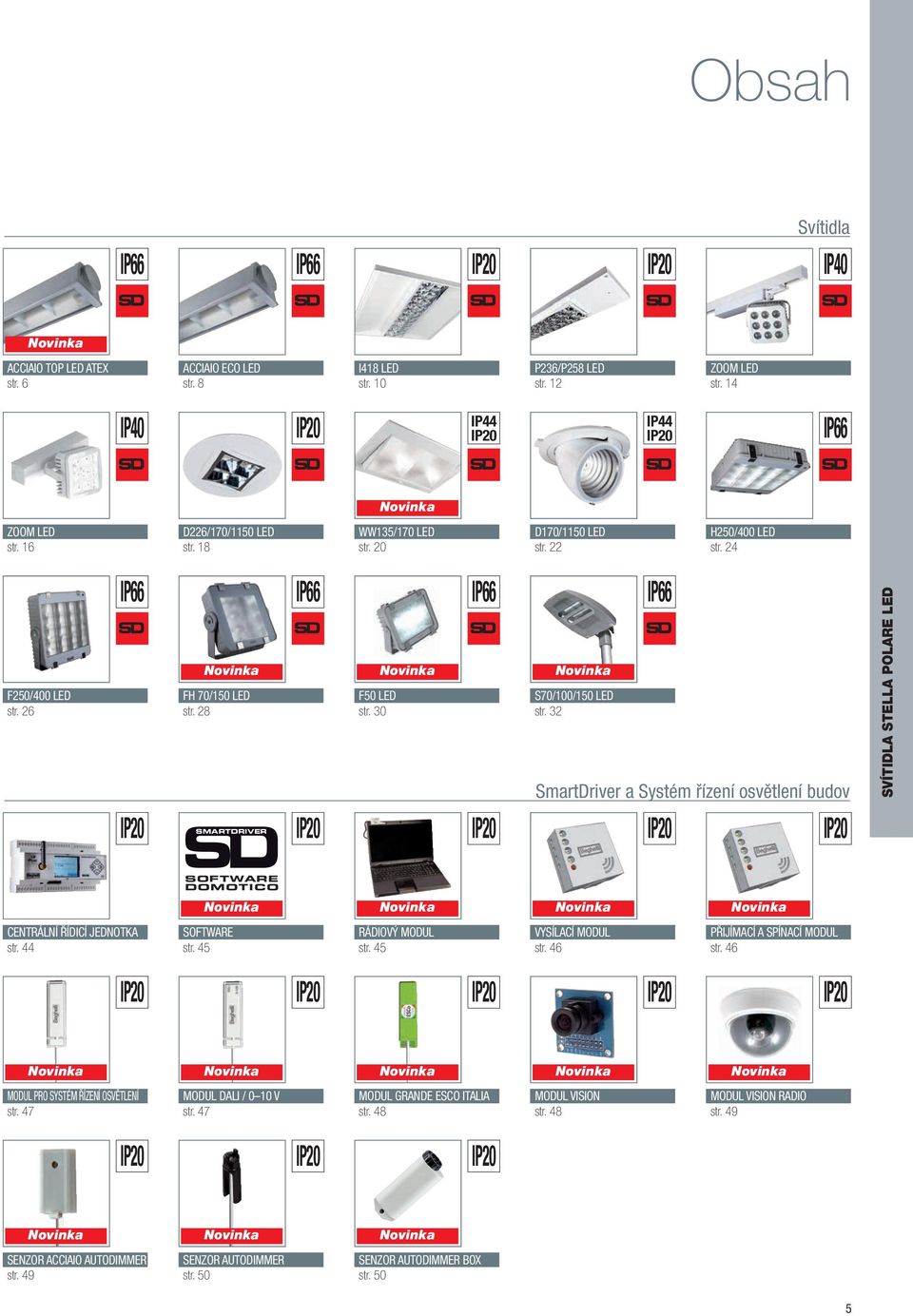

5 Obsah Svítidla IP66 IP66 IP40 ACCIAIO TOP LED ATEX str. 6 ACCIAIO ECO LED str. 8 I418 LED str. 10 P236/P258 LED str. 12 ZOOM LED str. 14 IP40 IP44 IP44 IP66 ZOOM LED str. 16 D226/170/1150 LED str. 18 WW135/170 LED str. 20 D170/1150 LED str. 22 H250/400 LED str. 24 F250/400 LED str. 26 IP66 FH 70/150 LED str. 28 IP66 F50 LED str. 30 IP66 S70/100/150 LED str. 32 IP66 SmartDriver a Systém řízení osvětlení budov SVÍTIDLA STELLA POLARE LED SMARTDRIVER SOFTWARE DOMOTICO CENTRÁLNÍ ŘÍDICÍ JEDNOTKA str. 44 SOFTWARE str. 45 RÁDIOVÝ MODUL str. 45 VYSÍLACÍ MODUL str. 46 PŘIJÍMACÍ A SPÍNACÍ MODUL str. 46 MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ str. 47 MODUL DALI / 0 10 V str. 47 MODUL GRANDE ESCO ITALIA str. 48 MODUL VISION str. 48 MODUL VISION RADIO str. 49 SENZOR ACCIAIO AUTODIMMER str. 49 SENZOR AUTODIMMER str. 50 SENZOR AUTODIMMER BOX str. 50 5

6 SMARTDRIVER Acciaio Top LED Atex Průmyslové svítidlo LED SMART REVOLUTION Acciaio Top LED Atex reaguje na požadavky trhu ohledně konstrukčně profesionálně zpracovaného svítidla pro náročné aplikace ve vysoce rizikových oblastech. Ocelové těleso a skleněný difuzér zajišťují vysokou mechanickou odolnost IK09 a také odolnost vůči agresívním chemickým látkám. V průmyslových aplikacích je svítidlo možné použít i do prostředí s nebezpečím výbuchu hořlavých plynů, par a prachu. V souladu s ATEX Directive 94/9EC pro zóny 02 a 22. Optický systém je tvořen reflektorem, který se skládá z 15 segmentů pro optimální vyzařovací charakteristiku a difuzérem z vysoce transparentního mikroprismatického skla. Acciaio Top LED Atex je vhodné také pro náročné pracovní podmínky ve venkovním krytém prostředí. Bylo designováno za účelem odolat i me chanickým vibracím, které jsou typické právě pro některé průmyslové aplikace. TECHNICKÁ DATA Ekvivalent* 2 80 W Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC IP66 SLGS UV-OIL 960 C IK09 230V 50Hz Normy EN , EN , EN (základní požadavky), UNI9554:1989, DIN : , EN 62471, ATEX 94/9/CE H Stupeň krytí IP66 Okolní teplota -20 C +40 C L B Montáž stropní, závěsná, napájecí lišta Zapojení elektronický SD (cos j 0,96) stmívatelný LED driver H Těleso lakovaný ocelový plech RAL 7035 Koncová čela technopolymer PC + PBT L2 s externím LED modulem pro nouzové osvětlení B Reflektor leštěný hliníkový plech Difuzér speciální skleněný mikroprismatický MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) W* Rozměry (mm) Hmotnost L L2 B H max. kg ,9 Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Příslušenství KABELOVÁ PRŮCHODKA M SADA ATEX ACCIAIO ECO dodáváno včetně Příslušenství MOD EM ACC LED/T5 TR SE 1NRM MOD EM ACC LED/T5 AT/LG SE 1/3H MOD EM ACC LED/T5 LGFM SE 1/3H DIFUZÉR ŠIROKOZÁŘIČ ACC INVERTER LED SICURO 24V PÓLOVÁ KABELOVÁ ROZBOČKA S KRYTÍM IP68 nutno objednat zvlášť Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA JEDNOTKA PRO SYSTÉM ŘÍZENÍ BUDOV SENZOR ACCIAIO AUTODIMMER MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL ACCIAIO VISION 3MT MODUL ACCIAIO VISION 6MT nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Ra 90 JINÁ TEPLOTA CHROMATIČNOSTI 3FÁZOVÁ PRŮBĚŽNÁ MONTÁŽ POLYKARBONÁTOVÝ DIFUZÉR (HACCP) Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. 6

7 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision Senzor Autodimmer MONTÁŽ NA NAPÁJECÍ LIŠTU MONTÁŽ NA ZÁVĚSY EXTERNÍ LED MODUL PRO NOUZOVÉ OSVĚTLENÍ MOD EM ACC LED/T5 TR SE1NRM nutno objednat zvlášť MOD EM ACC LED/T5 AT/LG SE1/3H nutno objednat zvlášť MOD EM ACC LED/T5 LGFM SE 1/3H nutno objednat zvlášť INSTALACE S DIFUZÉREM PRO ŠIROKOU VYZAŘOVACÍ CHARAKTERISTIKU DIFUZÉR ŠIROKOZÁŘIČ ACC 1500 nutno objednat zvlášť SVÍTIDLA STELLA POLARE LED Křivka svítivosti Křivka svítivosti * Svítidla řady Stella Polare LED jsou vybavena vysoce účinnými optickými systémy. V porovnání se standardními svítidly na trhu s vyšším světelným tokem zajišťují svítidla Beghelli Luce utile až o 20 % vyšší osvětlenost na pracovní ploše (lx). Vysoká účinnost se odráží v energetických úsporách svítidel. Standardní optika Širokozářič Acciaio Top LED Atex SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* EEC lm/w 2 80 A280ESD ACCIAIO TOP LED 2X80 SD 4K > A+ 110 * Referenční výkon pro účely porovnání se zářivkami 7

8 Acciaio Eco LED Průmyslové svítidlo LED TECHNICKÁ DATA Ekvivalent* 1 36, 2 36, 1 58, 2 58 W SMARTDRIVER SMART REVOLUTION Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC (pouze pro SD verze) Normy EN , EN , EN (základní požadavky), UNI9554:1989, DIN : , EN 62471, ATEX 94/9/CE Stupeň krytí IP66 Okolní teplota -20 C +40 C Montáž stropní, závěsná, napájecí lišta Zapojení elektronický SD (cos j 0,96) stmívatelný LED driver Těleso lakovaný ocelový plech RAL 7035 Koncová čela technopolymer PC + PBT Reflektor leštěný hliníkový plech Difuzér speciální skleněný mikroprismatický MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Acciaio Eco LED Atex reaguje na požadavky trhu ohledně konstrukčně profesionálně zpracovaného svítidla pro náročné aplikace ve vysoce rizikových oblastech. Ocelové těleso a skleněný difuzér zajišťují vysokou mechanickou odolnost IK09 a také odolnost vůči agresívním chemickým látkám. V průmyslových aplikacích je svítidlo možné použít i do prostředí s nebezpečím výbuchu hořlavých plynů, par a prachu. V souladu s ATEX Directive 94/9EC pro zóny 02 a 22. Příslušenství ATEX nutno objednat zvlášť. Optický systém je tvořen reflektorem, který se skládá z 12 segmentů pro optimální vyzařovací charakteristiku a difuzérem z vysoce transparentního mikroprismatického skla. Acciaio Top LED Atex je vhodné také pro těžké pracovní podmínky ve venkovním krytém prostředí. Bylo designováno za účelem odolat i mechanickým vibracím, které jsou typické právě pro některé průmyslové aplikace. Příslušenství KABELOVÁ PRŮCHODKA M20 IP66 L2 s externím LED modulem pro nouzové osvětlení L SLGS UV-OIL 960 C IK09 230V 50Hz W* Rozměry (mm) Hmotnost L L2 B H max. kg , , , ,2 H H B B dodáváno včetně Příslušenství MOD EM ACC LED/T5 TR SE1NRM MOD EM ACC LED/T5 AT/LG SE1/3H MOD EM ACC LED/T5 LGFM SE 1/3H DIFUZÉR ŠIROKOZÁŘIČ INVERTER LED SICURO 24V PÓLOVÁ KABELOVÁ ROZBOČKA S KRYTÍM IP SADA ATEX ACCIAIO ECO nutno objednat zvlášť Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA JEDNOTKA PRO SYSTÉM ŘÍZENÍ BUDOV SENZOR ACCIAIO AUTODIMMER MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL ACCIAIO VISION 3MT MODUL ACCIAIO VISION 6MT nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Ra 90 JINÁ TEPLOTA CHROMATIČNOSTI 3FÁZOVÁ PRŮBĚŽNÁ MONTÁŽ POLYKARBONÁTOVÝ DIFUZÉR (HACCP) Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. 8

9 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Senzor Autodimmer Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision MONTÁŽ NA NAPÁJECÍ LIŠTU MONTÁŽ NA ZÁVĚSY EXTERNÍ LED MODUL PRO NOUZOVÉ OSVĚTLENÍ INSTALACE S DIFUZÉREM PRO ŠIROKOU VYZAŘOVACÍ CHARAKTERISTIKU MOD EM ACC LED/T5 TR SE1NRM nutno objednat zvlášť MOD EM ACC LED/T5 AT/LG SE1/3H nutno objednat zvlášť MOD EM ACC LED/T5 LGFM SE 1/3H nutno objednat zvlášť DIFUZÉR ŠIROKOZÁŘIČ ACC 1200 nutno objednat zvlášť Křivka svítivosti Křivka svítivosti SVÍTIDLA STELLA POLARE LED * Svítidla řady Stella Polare LED jsou vybavena vysoce účinnými optickými systémy. V porovnání se standardními svítidly na trhu s vyšším světelným tokem zajišťují svítidla Beghelli Luce utile až o 20 % vyšší osvětlenost na pracovní ploše (lx). Vysoká účinnost se odráží v energetických úsporách svítidel. Standardní optika Širokozářič Acciaio Eco LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* EEC lm/w 1 36 A136ESD ACCIAIO E LED 1X36 SD 4000K > A A236ESD ACCIAIO E LED 2X36 SD 4000K > A A158ESD ACCIAIO E LED 1X58 SD 4000K > A A258ESD ACCIAIO E LED 2X58 SD 4000K > A+ 110 ** 1 36 A136E ACCIAIO E LED 1X36 D 4000K > A+ 110 ** 2 36 A236E ACCIAIO E LED 2X36 D 4000K > A+ 110 ** 1 58 A158E ACCIAIO E LED 1X58 D 4000K > A+ 110 ** 2 58 A258E ACCIAIO E LED 2X58 D 4000K > A+ 110 * Referenční výkon pro účely porovnání se zářivkami, ** Verze s elektronickým driverem pro standardní technologii 9

10 SMARTDRIVER TECHNICKÁ DATA Ekvivalent* 4 18 W SMART REVOLUTION Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC (pouze pro SD verze) Normy EN , EN , EN (základní požadavky), EN Stupeň krytí, IP54 Montáž vestavná do M600 a sádrokartonu přisazená verze Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver I418LED Vestavná montáž do modulu M600 a sádrokartonu Přisazená montáž Svítidlo lze instalovat do kazetových podhledů modulu M600 a také do sádrokartonových stropů. Přisazená montáž se provádí pomocí stropního adaptéru. Pro I418LED je charakteristický kvalitní optický systém, který omezuje oslnění v úhlu 65. Svítidlo má ideální vyzařovací charakteristiku s vysokými hodnotami svítivosti, které zaručují vysoký komfort osvětlení na pracovišti. Pro nouzové provedení při výpadku elektrické energie je ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení. Druhou možností nouzové verze je připojení nouzového modul se samostatnou výkonovou LED, který se umístí do reflektorové části svítidla. IP54 vestavná verze SLGS M DARK LIGHT 960 C 230V 50Hz Těleso lakovaný ocelový plech RAL 9003 B Reflektor typ Dark light UGR<19 L<1 000 cd/mq 65 MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla L H 3,6 * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C přisazená verze Příslušenství nutno objednat zvlášť B 1232 ADAPTÉR PRO PŘISAZENOU MONTÁŽ INVERTER LED AT/LG 6W 55V 123H INVERTER LED LGFM 6W 55V 123H INVERTER LED SLGS SICURO 24V DRŽÁKY PRO MONTÁŽ DO SÁDROKARTUONU Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL SENZOR AUTODIMMER MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL VISION nutno objednat zvlášť L W* Rozměry (mm) IP Montáž Hmotnost L B H kg vestavná 3, přisazená 4, vestavná 5, přisazená 6,9 H * Svítidla řady Stella Polare LED jsou vybavena vysoce účinnými optickými systémy. V porovnání se standardními svítidly na trhu s vyšším světelným tokem zajišťují svítidla Beghelli Luce utile až o 20 % vyšší osvětlenost na pracovní ploše (lx). Vysoká účinnost se odráží v energetických úsporách svítidel. SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. 10

11 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Senzor Autodimmer Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision VESTAVNÁ MONTÁŽ DO MODULU M600 PŘISAZENÁ MONTÁŽ VERZE IP54 VESTAVNÁ MONTÁŽ DO SÁDROKARTONU 1232 Adaptér pro přisazenou montáž NOUZOVÝ INVERTER LED / AUTORIPARA I418SDPC s polykarbonátovým difuzérem I418SDVT se skleněným difuzérem Montážní otvor: mm DRŽÁKY PRO MONTÁŽ DO SÁDROKARTONU nutno objednat zvlášť NOUZOVÝ MODUL ECOLED / LED SYSTÉM AUTORIPARA: Připojení baterie Autopriparia umožní Inverteru LED zdvojnásobit jeho autonomii a také nahradit hlavní baterii v případě její poruchy INVERTER LED SLGS SICURO 24V nutno objednat zvlášť INVERTER LED AT/LG 6W 55V 123H nutno objednat zvlášť INVERTER LED LGFM 6W 55V 123H nutno objednat zvlášť RA02 BATERIE AUTORIPARA 7,2 V 1,7 Ah nutno objednat zvlášť SVÍTIDLA STELLA POLARE LED Křivka svítivosti IP MODUL EM ECO LED SE 1N RM nutno objednat zvlášť EM LED MODUL AT SE 1N nutno objednat zvlášť EM LED MODUL LG SE/SA 1/3H nutno objednat zvlášť EM LED MODUL LGFM SE/SA 1/3H nutno objednat zvlášť MODUL EM LED SLG nutno objednat zvlášť I418 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* lm/w EEC Balení 4 18 I418SD INC M600 4X18 LED SD 4000K > A I418SDPC INC M600 4X18 LED SD P IP K > A I418SDVT INC M600 4X18 LED SD V IP K > A+ 1 ** 4 18 I418LED INC M600 4X18 LED B 4000K > A+ 1 ** 4 18 I418TRLED INC M600 4X18 LED TR SD 4000K > A+ 1 * Referenční výkon pro účely porovnání se zářivkami; ** Verze s elektronickým driverem pro standardní technologii 11

12 SMARTDRIVER P236/P258 LED Přisazené a závěsné LED svítidlo TECHNICKÁ DATA Ekvivalent* 2 36, 2 58 W Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC SMART REVOLUTION Normy EN , EN , EN (základní požadavky), EN Stupeň krytí Montáž přisazená a závěsná Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver Těleso lakovaný ocelový plech RAL 9003 Reflektor typ Dark light UGR<19 L<1 000 cd/mq 65 MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla Stropní a závěsné svítidlo speciálně navržené pro instalaci do školských zařízení, které je charakteristické vysoce účinným optickým systémem omezujícím oslnění v úhlu 65. Svítidlo splňuje podmínky pro osvětlování prostor s náročnými požadavky na omezení oslnění. Svítidlo má velmi dobrou vyzařovací charakteristiku s vysokými hodnotami svítivosti, které zaručují vysoký komfort osvětlení v učebnách a prezentačních místnostech. Ke svítidlu je možno objednat příslušenství pro propojovací montáž do řady. Pro nouzové provedení lze svítidlo osadit LED inverterem, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení. Druhou možností nouzové verze je připojení nouzového modulu se samostatnou výkonovou LED, který se umístí do koncové části tělesa svítidla. SLGS IK05 DARK LIGHT 960 C 230V 50Hz * Svítidla řady Stella Polare LED jsou vybavena vysoce účinnými optickými systémy. V porovnání se standardními svítidly na trhu s vyšším světelným tokem zajišťují svítidla Beghelli Luce utile až o 20 % vyšší osvětlenost na pracovní ploše (lx). Vysoká účinnost se odráží v energetických úsporách svítidel. W* Rozměry (mm) Hmotnost L B H kg , ,6 M * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C L H B Systém řízení osvětlení nutno objednat zvlášť Příslušenství nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL SENZOR AUTODIMMER MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL VISION INVERTER LED AT/LG 6W 55V 123H INVERTER LED LGFM 6W 55V 123H INVERTER LED SLGS SICURO 24V LANKOVÝ ZÁVĚS BEZ PŘÍVODU LANKOVÝ ZÁVĚS S PŘÍVODEM MODUL EM ECO LED SE 1N KONZOLA + PROPOJOVACÍ KABEL PROPOJOVACÍ KABEL

13 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision Senzor Autodimmer ZÁVĚSNÁ MONTÁŽ SAMOSTATNÁ ZÁVĚSNÁ MONTÁŽ PROPOJOVACÍ LANKOVÝ ZÁVĚS BEZ PŘÍVODU nutno objednat zvlášť LANKOVÝ ZÁVĚS S PŘÍVODEM nutno objednat zvlášť PŘISAZENÁ MONTÁŽ NA STROP PROPOJOVACÍ KABEL nutno objednat zvlášť KONZOLA + PROPOJOVACÍ KABEL nutno objednat zvlášť OPTIKA DARK LIGHT Křivka svítivosti SVÍTIDLA STELLA POLARE LED NOUZOVÝ INVERTER LED / AUTORIPARA NOUZOVÝ MODUL ECOLED / LED SYSTÉM AUTORIPARA: Připojení baterie Autopriparia umožní Inverteru LED zdvojnásobit jeho autonomii a také nahradit hlavní baterii v případě její poruchy. IP INVERTER LED SLGS SICURO 24V nutno objednat zvlášť INVERTER LED AT/LG 6W 55V 123H nutno objednat zvlášť INVERTER LED LGFM 6W 55V 123H nutno objednat zvlášť RA02 BATERIE AUTORIPARA 7,2 V 1,7 Ah nutno objednat zvlášť P236 / P258 LED MODUL EM ECO LED SE 1N RM nutno objednat zvlášť EM LED MODUL AT SE 1N nutno objednat zvlášť EM LED MODUL LG SE/SA 1/3H nutno objednat zvlášť EM LED MODUL LGFM SE/SA 1/3H nutno objednat zvlášť MODUL EM LED SLG nutno objednat zvlášť SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* lm/w EEC Balení 2 36 P236SD PLAFONE LED 2x36 SD 4000K > A P258SD PLAFONE LED 2x58 SD 4000K > A+ 1 * Referenční výkon pro účely porovnání se zářivkami 13

14 SMARTDRIVER Zoom LED LED reflektor pro montáž na třífázový napájecí lištový systém Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku pro instalaci na průchozí napájecí lištu připevněnou ke stropu nebo na závěs. Svítidlo umožňuje nasvětlovat všechny volně vystavené předměty nebo modely ve výkladních skříních. Bodový reflektor je uzpůsoben pro snadné naklápěni a otáčení optické části ve vodorovné i svislé rovině. Patentovaný optický systém je tvořen PMMA difuzérem s 9 vysoce účinnými LED s možností nastavení světelné charakteristiky od úzké až po širokou. Možnost plynového nastavení je v rozsahu od 10 do 40. Součástí Zoom LED je také adaptér, kterým lze svítidlo připojit na všechny nejpoužívanější třífázové napájecí lištové systémy na trhu. Na přání je možné dodat také typ pro jednofázový napájecí systém. IP40 IK C 230V 50Hz SMART REVOLUTION TECHNICKÁ DATA H Ekvivalent* 35, 70, 150 W Jmenovité napětí 230 V AC 50 Hz Normy EN ,EN , EN (základní požadavky), EN 62471, EN (napájecí lišta) Stupeň krytí IP40 Montáž třífázový napájecí systém Zapojení SELV elektronický SD (cos j 0,95) stmívatelný LED driver Těleso tlakový odlitek z hliníku v barvě RAL 9010 Difuzér transparentní PMMA Optika systém Zoom LED MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C B L verze pro třífázový napájecí systém L B H Verze Rozměry (mm) Hmotnost L B H max. kg třífázová ,4 jednofázová ,4 verze pro jednofázový napájecí systém Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL GRANDE ESCO ITALIA RADIO MODUL VISION 3MT MODUL VISION 6MT nutno objednat zvlášť 14 Verze pro jednofázový napájecí systém

15 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Modul pro systém řízení osvětlení Modul Grande ESCO Italia Modul Vision radio SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Ra 90 JINÁ TEPLOTA CHROMATIČNOSTI BAREVNÉ PROVEDENÍ RAL 9005 ŠEDÉ PROVEDENÍ RAL 7036 Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. MAXIMÁLNÍ VYZAŘOVACÍ ÚHEL 40 MINIMÁLNÍ VYZAŘOVACÍ ÚHEL 10 SVÍTIDLA STELLA POLARE LED I max 35w*= Cd / I max 70w*= Cd I max 35w*= / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd Vyzařovací úhel 10 Vyzařovací úhel 20 Vyzařovací úhel 30 Vyzařovací úhel 40 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,11 m lx 0,5 m Ø 0,18 m lx 0,5 m Ø 0,29 m lx 0,5 m Ø 0,39 m lx 1,0 m Ø 0,22 m lx 1,0 m Ø 0,36 m lx 1,0 m Ø 0,58 m lx 1,0 m Ø 0,78 m lx 1,5 m Ø 0,33 m lx 1,5 m Ø 0,53 m lx 1,5 m Ø 0,87 m lx 1,5 m Ø 1,16 m lx 2,0 m Ø 0,44 m lx 2,0 m Ø 0,71 m lx 2,0 m Ø 1,15 m lx 2,0 m Ø 1,55 m lx 2,5 m Ø 0,55 m lx 2,5 m Ø 0,89 m lx 2,5 m Ø 1,44 m 986 lx 2,5 m Ø 1,94 m 660 lx 3,0 m Ø 0,66 m lx 3,0 m Ø 1,07 m lx 3,0 m Ø 1,73 m 685 lx 3,0 m Ø 2,33 m 459 lx Zoom LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm lm/w EEC Balení 1 35 Z135SD ZOOM LED BTRF 1X35W SD 3K A Z170SD ZOOM LED BTRF 1X70W SD 3K A Z1150SD ZOOM LED BTRF 1X150W SD 3K A+ 1 * Referenční výkon pro účely porovnání s výbojkami 15

16 SMARTDRIVER Zoom LED LED reflektor pro montáž na strop nebo na stěnu Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku pro instalaci na strop nebo na stěnu. Svítidlo umožňuje nasvětlovat všechny volně vystavené předměty v obchodních centrech nebo modely ve výkladních skříních. Bodový reflektor je uzpůsoben pro snadné naklápěni a otáčení optické části ve vodorovné i svislé rovině. Patentovaný optický systém je tvořen PMMA difuzérem s 9 vysoce účinnými LED s možností nastavení světelné charakteristiky od úzké až po širokou. Možnost plynového nastavení je v rozsahu od 10 do 40. IP40 IK C 230V 50Hz SMART REVOLUTION TECHNICKÁ DATA Ekvivalent* 35, 70, 150 W Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN Stupeň krytí IP40 Montáž na strop nebo na stěnu L H Zapojení SELV elektronický SD (cos j 0,95) stmívatelný LED driver Těleso tlakový odlitek z hliníku v barvě RAL Difuzér transparentní PMMA Optika systém Zoom LED B MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) +180 Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C Verze Rozměry (mm) Hmotnost L B H max. kg 35, 70, 150 W ,4 SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL VISION 3MT MODUL VISION 6MT nutno objednat zvlášť 16

17 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision radio MAXIMÁLNÍ VYZAŘOVACÍ ÚHEL 40 MINIMÁLNÍ VYZAŘOVACÍ ÚHEL 10 SVÍTIDLA STELLA POLARE LED I max 35w*= Cd / I max 70w*= Cd I max 35w*= / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd Vyzařovací úhel 10 Vyzařovací úhel 20 Vyzařovací úhel 30 Vyzařovací úhel 40 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,11 m lx 0,5 m Ø 0,18 m lx 0,5 m Ø 0,29 m lx 0,5 m Ø 0,39 m lx 1,0 m Ø 0,22 m lx 1,0 m Ø 0,36 m lx 1,0 m Ø 0,58 m lx 1,0 m Ø 0,78 m lx 1,5 m Ø 0,33 m lx 1,5 m Ø 0,53 m lx 1,5 m Ø 0,87 m lx 1,5 m Ø 1,16 m lx 2,0 m Ø 0,44 m lx 2,0 m Ø 0,71 m lx 2,0 m Ø 1,15 m lx 2,0 m Ø 1,55 m lx 2,5 m Ø 0,55 m lx 2,5 m Ø 0,89 m lx 2,5 m Ø 1,44 m 986 lx 2,5 m Ø 1,94 m 660 lx 3,0 m Ø 0,66 m lx 3,0 m Ø 1,07 m lx 3,0 m Ø 1,73 m 685 lx 3,0 m Ø 2,33 m 459 lx Zoom LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm lm/w EEC Balení 1 35 Z135ASD ZOOM LED AP 1X35W SD 3K A Z170ASD ZOOM LED AP 1X70W SD 3K A Z1150ASD ZOOM LED AP 1X150W SD 3K A+ 1 * Referenční výkon pro účely porovnání s výbojkami 17

18 SMARTDRIVER D226, D170, D1150 LED Downlight LED montáž do sádrokartonu TECHNICKÁ DATA Ekvivalent* 1 70, W SMART REVOLUTION Jmenovité napětí 230 V AC ±10 % 50/60 Hz, V DC Normy EN , EN , EN 62471, EN (základní požadavky) Stupeň krytí Montáž vestavná do sádrokartonu Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver Těleso tlakový odlitek z hliníku v barvě RAL 9003 Reflektor leštěný hliníkový MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles D226 LED > h (L80B20) světelného toku** D1150/D170LED > / (L80B20) Stabilita barvy 3 SDCM světla Svítidlo LED typu downlight pomocí kterého lze snadno nahradit klasické downlighty pro kompaktní zářivky nebo výbojky. Všechny typy svítidla zajišťují vynikající rozložení světelného toku a dosážení významných úspor ve spotřebě elektrické energie. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem a velmi účinným patentovaným optickým systémem. Svítidlo lze snadno a rychle instalovat do sádrokartonového stropu bez použití nástrojů. Díky vysoké účinnosti, dlouhé životnosti, absenci UV záření a nulové údržbě je tento typ vhodný pro osvětlování výstavních ploch, přednáškových sálů, restaurací, vestibulů, recepcí a dalších veřejných prostor. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie. SLGS LED driver 313 IK05 DARK LIGHT C 230V 50Hz W* Montáž Zdroj Hmotnost kg 150/70/226 vestavná LED 1,9 150/70/226 přisazená LED 3,2 150/70/226 vestavná s kruhovým adaptérem LED 2,2 * Referenční výkon pro účely porovnání se zářivkami nebo výbojkami * Referenční výkon pro účely porovnání se zářivkami nebo výbojkami ** Platí pro teplotu okolí 25 C D montážní otvor: 170 až 200 mm montážní otvor 200 až 240 mm montážní otvor pro kruhový adaptér verze přisazená D170, D1150 LED Příslušenství KRUHOVÝ ADAPTÉR PRO VESTAVNOU MONTÁŽ 240 DWL LED ADAPTÉR PRO PŘISAZENOU MONTÁŽ INVERTER LED IP65 AT/LG 123H INVERTER LED IP65 LGFM 123H INVERTER LED IP65 SLGS SICURO 24V OPTICKÝ DIFUZÉR 18 nutno objednat zvlášť Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL SENZOR AUTODIMMER MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL VISION 3MT MODUL VISION 6MT nutno objednat zvlášť

19 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Senzor Autodimmer Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision radio OPTICKÝ DIFUZÉR VESTAVNÁ MONTÁŽ VESTAVNÁ MONTÁŽ S KRUHOVÝM ADAPTÉREM nutno objednat zvlášť Montážní otvor: Ø mm Montážní otvor: Ø mm KRUHOVÝ ADAPTÉR 240 DWL nutno objednat zvlášť NOUZOVÝ INVERTER LED IP65 / AUTORIPARA IP65 SYSTÉM AUTORIPARA: Připojení baterie Autoriparia umožní Inverteru LED zdvojnásobit jeho autonomii a také nahradit hlavní baterii v případě její poruchy INVERTER LED IP65 SLGS SICURO 24V nutno objednat zvlášť INVERTER LED IP65 AT/LG 123H nutno objednat zvlášť INVERTER LED IP65 LGFM 123H nutno objednat zvlášť RA02 BATERIE AUTORIPARA 7,2 V 1,7 Ah nutno objednat zvlášť PŘISAZENÁ MONTÁŽ NA STROP ADAPTÉR PRO STROPNÍ MONTÁŽ DWL RL08 nutno objednat zvlášť Křivka svítivosti cd/klm 105 SVÍTIDLA STELLA POLARE LED 90 * Svítidla řady Stella Polare LED jsou vybavena vysoce účinnými optickými systémy. V porovnání se standardními svítidly na trhu s vyšším světelným tokem zajišťují svítidla Beghelli Luce utile až o 20 % vyšší osvětlenost na pracovní ploše (lx). Vysoká účinnost se odráží v energetických úsporách svítidel. SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s D226 LED D1150 LED C0-C180 C90-C270 SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* lm/w EEC Balení 2 26 D226SD DWL FARET LED 2x26W INC SD 4K > A+ 1 SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm* lm/w EEC Balení 150 D1150SD DWL FARET LED 1x150W INC SD 3K > A++ 1 D170 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* lm/w EEC Balení 70 D170SD DWL FARET LED 1x70W INC SD 3K > A+ 1 * Referenční výkon pro účely porovnání se zářivkami nebo výbojkami 19

20 SMARTDRIVER TECHNICKÁ DATA Ekvivalent* 1 35, 1 70 W Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC SMART REVOLUTION Normy EN , EN , EN (základní požadavky), EN Stupeň krytí IP42 Okolní teplota -20 C +40 C Montáž vestavná do podhledového stropu Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver Těleso tlakový odlitek z hliníku v barvě RAL 9003 Difuzér tvrzené sklo 3 mm MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla WW135/170 LED Downlight LED Wall washer Optický systém svítidla spolu s mikroprismatickým difuzérem zajišťuje rovnoměrné nasvícení stěn a omezení rušivého oslnění v dané místnosti. Svítidlo poskytuje výjimečný světelný komfort a je ideální pro osvětlení výstavních ploch, butiků, muzeí i obchodních center. Použitý optický systém je mimořádně účinný, což vynikne při srovnání s optickými systémy zářivkových nebo výbojkových svítidel. Díky vyklápěcímu systému je umožněno směrování světelného toku do požadovaného směru. Napájecí zdroj je připojen k tělesu svítidla kabelovým vedením, což usnadňuje jeho uložení do vestavného stropu. Kvalitní hliníkové chlazení zaručuje dosažení deklarované životnosti. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie L B 960 C H 230V 50Hz * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL VISION 3MT MODUL VISION 6MT Příslušenství INVERTER LED IP65 AT/LG 123H INVERTER LED IP65 LGFM 123H INVERTER LED IP65 SLGS SICURO 24V SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. nutno objednat zvlášť 313 LED driver W Rozměry (mm) Vyzařovací Hmotnost L B H úhel max. kg , ,

21 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision radio VESTAVNÁ MONTÁŽ Mikroprismatický skleněný difuzér zajišťující omezení oslnění SVÍTIDLA STELLA POLARE LED NOUZOVÝ INVERTER LED IP65 / AUTORIPARA IP65 Křivka svítivosti SYSTÉM AUTORIPARA: Připojení baterie Autoriparia umožní Inverteru LED zdvojnásobit jeho autonomii a také nahradit hlavní baterii v případě její poruchy INVERTER LED IP65 SLGS SICURO 24V nutno objednat zvlášť INVERTER LED IP65 AT/LG 123H nutno objednat zvlášť INVERTER LED IP65 LGFM 123H nutno objednat zvlášť RA02 BATERIE AUTORIPARA 7,2 V 1,7 Ah nutno objednat zvlášť WW135/170 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 35 WW135SD WW LED 1x35W OR INC SD 3K > A WW170SD WW LED 1x70W OR INC SD 3K > A+ 1 * Referenční výkon pro účely porovnání s výbojkami 21

22 SMARTDRIVER D170/1150 LED Výklopný Downlight LED TECHNICKÁ DATA Ekvivalent* 1 70, W Jmenovité napětí 230 V AC ±10 % 50/60 Hz V DC SMART REVOLUTION Normy EN , EN , EN (základní požadavky), EN Podhledové výklopné LED svítidlo vyrobené z hliníkového odlitku povrchově chráněné lakem nanášeným práškovou technologií. Svítidlo lze snadno a rychle instalovat do modulového stropu. Vysoce účinný optický systém svítidla je tvořen bílým reflektorem a transparentním tvrzeným sklem s vysokou propustností. Jako volitelné příslušenství lze objednat hliníkové reflektory s vysokým odrazem pro vyzařovací úhel 16, 24 a 40. Optickou část lze snadno a rychle otáčet v úhlu 345 a vyklápět do úhlu 60. Díky dokonalému systému natáčení, vysoké účinnosti a variabilitě reflektorů je tento typ vhodný zejména pro osvětlení výstavních ploch, butiků, muzeí, obchodních center, ale i přednáškových sálů, restaurací, vestibulů, recepcí a dalších veřejných prostor. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie. SLGS 650 C IP44 OTTICA OPTIKA OTTICA TĚLESO Stupeň krytí IP44 optická část, těleso svítidla Okolní teplota -20 C +40 C ø 210 mm (volitelné) ø 170 mm (standard) 50 mm (150 W) Montáž vestavná do podhledového stropu Zapojení SELV elektronický SD (cos η 0,97) stmívatelný LED driver H Těleso tlakový odlitek z hliníku v barvě RAL 9003 Reflektor bílý PC s vysokou odrazností pro úhel 70 dodávaný se svítidlem (leštěný hliníkový 16, 24 a 40, nutno objednat samostatně) max 15 mm L 50 mm ø Difuzér tvrzené sklo 3 mm MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) α Pokles h (1 150 W) (L80B20) světelného toku** h (1 70 W) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C W* Rozměry (mm) a Zdroj Hmotnost L H max. max. kg LED COB 2, LED COB 2,3 313 LED driver Příslušenství nutno objednat zvlášť Systém řízení osvětlení nutno objednat zvlášť 1233 REFLEKTOR 16 DWL OR 1234 REFLEKTOR 24 DWL OR 1235 REFLEKTOR 40 DWL OR INVERTER LED IP65 AT/LG 123H INVERTER LED IP65 LGFM 123H INVERTER LED IP65 SLGS SICURO 24V NAPÁJECÍ JEDNOTKA PRO 5 LED LED NIGHT MODUL CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL MODUL PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ MODUL DALI / 0 10 V MODUL GRANDE ESCO ITALIA RADIO MODUL VISION 3MT MODUL VISION 6MT 1237 SENZOR AUTODIMMER WW135/170 LED SmartDriver 22 Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm lm/w EEC Balení 1 70 D170LORSD DWL LED 1x70W OR INC SD 3K > (COB) A D1150LORSD DWL LED 1x150W OR INC SD 3K > (COB) A+ 1 * Referenční výkon pro účely porovnání s výbojkami

23 SD MODULY PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Modul pro systém řízení osvětlení Modul DALI / 0 10 V Modul Grande ESCO Italia Modul Vision radio SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Ra 90 JINÁ TEPLOTA CHROMA- TIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. OTÁČENÍ V ÚHLU 345 A VYKLÁPĚNÍ DO ÚHLU 60 MOUNTÁŽ S NOČNÍM NOUZOVÝM ZDROJEM LED NIGHT MODUL nutno objednat zvlášť NAPÁJECÍ JEDNOTKA PRO 5 LED nutno objednat zvlášť NOUZOVÝ INVERTER LED IP65 / AUTORIPARA IP65 SYSTÉM AUTORIPARA: Připojení baterie Autoriparia umožní Inverteru LED zdvojnásobit jeho autonomii a také nahradit hlavní baterii v případě její poruchy INVERTER LED IP65 SLGS SICURO 24V nutno objednat zvlášť INVERTER LED IP65 AT/LG 123H nutno objednat zvlášť INVERTER LED IP65 LGFM 123H nutno objednat zvlášť RA02 BATERIE AUTORIPARA 7,2 V 1,7 Ah nutno objednat zvlášť REFLEKTOR 16, 24, REFLEKTOR 16 DWL OR nutno objednat zvlášť 1234 REFLEKTOR 24 DWL OR nutno objednat zvlášť 1235 REFLEKTOR 40 DWL OR nutno objednat zvlášť SVÍTIDLA STELLA POLARE LED I max 70w*= Cd / I max 150w*= Cd I max 70w*= Cd / I max 150w*= Cd I max 70w*= Cd / I max150w*= Cd I max 70w*= Cd / I max 150w*= Cd Vyzařovací úhel 16 Vyzařovací úhel 24 Vyzařovací úhel 40 Vyzařovací úhel 70 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,16 m lx 0,5 m Ø 0,20 m lx 0,5 m Ø 0,34 m lx 0,5 m Ø 0,65 m lx 1,0 m Ø 0,32 m lx 1,0 m Ø 0,40 m lx 1,0 m Ø 0,68 m lx 1,0 m Ø 1,30 m lx 1,5 m Ø 0,49 m lx 1,5 m Ø 0,59 m lx 1,5 m Ø 1,02 m lx 1,5 m Ø 1,95 m 981 lx 2,0 m Ø 0,65m lx 2,0 m Ø 0,79m lx 2,0 m Ø 1,35 m lx 2,0 m Ø 2,60 m 552 lx 2,5 m Ø 0,81 m lx 2,5 m Ø 0,99 m lx 2,5 m Ø 1,70 m 791 lx 2,5 m Ø 3,25 m 353 lx 3,0 m Ø 0,97 m lx 3,0 m Ø 1,19 m lx 3,0 m Ø 2,04 m 549 lx 3,0 m Ø 3,90 m 245 lx 23

24 H250/400 LED Průmyslové svítidlo Highbay LED TECHNICKÁ DATA Ekvivalent* 250, 400 W Jmenovité napětí 230 V AC ±10 % 50 Hz V DC Normy EN , EN , EN (základní požadavky), EN 62471, EN61493 Stupeň krytí IP66 Okolní teplota -20 C +40 C Montáž závěsná nebo přisazená na strop, montáž na napájecí lištu Těleso tlakový odlitek z hliníku v barvě RAL 7040 Spony nerezové Reflektor leštěný hliník: širokozářič, hlubokozářič a eliptický Difuzér tvrzené krycí sklo 4 mm Zapojení SELV elektronický (cos η 0,97) stmívatelný LED driver MTFB h napájecího zdroje** (MTFB: střední doba mezi poruchami) Pokles h (1 400 W) (L80B20) světelného toku** h (1 250 W) (L80B20) Stabilita barvy 3 SDCM světla Díky inovativnímu přístupu a sofistikovanému technologickému řešení s důrazem na kvalitu přichází společnost Beghelli na trh se svítidlem H250/H400 LED. Jedná se o svítidlo poslední generace, které v sobě kombinuje výhody LED technologie a dokonalého optického systému. Výkonné LED světelné zdroje spolu s vysoce účinnou optikou zajišťují vynikající rozložení světelného toku a umožňují tak instalace do výšek 12 m a více. Speciální difuzér z tvrzeného krycího skla poskytuje ochranu a zároveň omezení oslnění v dané místnosti. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem, který spolu s krycím sklem zajišťuje vysoké krytí IP66 a stupeň odolnosti proti vnějším mechanickým nárazům IK09. Díky těmto vlastnostem je svítidlo předurčeno pro instalace i v náročných průmyslových aplikacích. Svítidlo je určeno jako alternativa k 250W a 400W výbojkám do prostor, kde je nákladná výměna světelných zdrojů. Nabízí ideální řešení pro osvětlení prostor s vyšší instalační výškou svítidel jako např. výrobní a průmyslové haly, sportovní areály, výstavní a multifunkční haly, supermarkety a sklady. Široká variabilita optických systémů (provedení širokozářič, hlubokozářč a verze eliptická) umožňuje najít odpovídající řešení pro každou aplikaci. Svítidlo disponuje mimořádnými vlastnostmi, mezi které patří verze osazená senzorem umožňujícím detekovat intenzitu denního světla pro automatickou regulaci v průběhu celého dne. Nabízené sofistikované řešení zaručuje dosažení významných úspor ve spotřebě elektrické energie. Svítidlo je možno vybavit také modulem pro bezdrátovou komunikaci pro inteligentní systém řízení osvětlení budov. Na přání provedení s LED Inverterem pro nouzovou verzi, která zajistí potřebnou osvětlenost v případě výpadku elektrické energie. IP66 SLGS IK C UV-OIL B * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C L H SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s W* Rozměry (mm) Zdroj Balení Hmotnost L B H max. kg LED 1 7, LED 1 7,7 Příslušenství ANTI-VANDAL ŠROUBY KABELOVÁ PRŮCHODKA M20 24 Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ MODUL dodáváno včetně nutno objednat zvlášť Příslušenství INVERTER FULL LED IP65 LG 123H INVERTER FULL LED IP65 LGFM 123H INVERTER LED IP65 SLGS SICURO 24V OCHRANNÁ MŘÍŽKA KONZOLA PRO INSTALACI NA NAPÁJECÍ LIŠTU ZÁVĚSNÝ KABEL REFLEKTORU ADAPTÉR PRO MONTÁŽ NA STROP nutno objednat zvlášť

25 ZÁVĚSNÁ MONTÁŽ NA NAPÁJECÍ LIŠTU STROPNÍ MONTÁŽ ADAPTÉR PRO MONTÁŽ NA STROP nutno objednat zvlášť NOUZOVÝ INVERTER LED IP65 / AUTORIPARA VERZE S MODULEM VISION IP65 SYSTÉM AUTORIPARA: Připojení baterie Autoriparia umožní Inverteru LED zdvojnásobit jeho autonomii a také nahradit hlavní baterii v případě její poruchy INVERTER LED IP65 SLGS SICURO 24V nutno objednat zvlášť H250 Vision INVERTER LED IP65 AT/LG 123H nutno objednat zvlášť H400 Vision INVERTER LED IP65 LGFM 123H nutno objednat zvlášť RA02 BATERIE AUTORIPARA 7,2 V 1,7 Ah nutno objednat zvlášť Verze širokozářič Verze hlubokozářič HDV250LED / CLED / ELED HDV400LED / CLED / ELED Verze eliptická SVÍTIDLA STELLA POLARE LED H250/400 LED LED driver / stmívatelný LED driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 250 H250LED RIF LED 250W DIFF 4000K ŠIROKOZÁŘIČ > A H400LED RIF LED 400W DIFF 4000K ŠIROKOZÁŘIČ > A H250CLED RIF LED 250W CONC 4000K HLUBOKOZÁŘIČ > A H400CLED RIF LED 400W CONC 4000K HLUBOKOZÁŘIČ > A H250ELED RIF LED 250W ELLIT 4000K ELIPTICKÝ > A H400ELED RIF LED 400W ELLIT 4000K ELIPTICKÝ > A HD250LED RIF LED DIM 250W DIFF 4000K ŠIROKOZÁŘIČ > A HD400LED RIF LED DIM 400W DIFF 4000K ŠIROKOZÁŘIČ > A HD250CLED RIF LED DIM 250W CONC 4000K HLUBOKOZÁŘIČ > A HD400CLED RIF LED DIM 400W CONC 4000K HLUBOKOZÁŘIČ > A HD250ELED RIF LED DIM 250W ELLIT 4000K ELIPTICKÝ > A HD400ELED RIF LED DIM 400W ELLIT 4000K ELIPTICKÝ > A HDV250LED RIF LED DIM V 250W DIFF 4000K ŠIROKOZÁŘIČ > A HDV400LED RIF LED DIM V 400W DIFF 4000K ŠIROKOZÁŘIČ > A HDV250CLED RIF LED DIM V 250W CONC 4000K HLUBOKOZÁŘIČ > A HDV400CLED RIF LED DIM V 400W CONC 4000K HLUBOKOZÁŘIČ > A HDV250ELED RIF LED DIM V 250W ELLIT 4000K ELIPTICKÝ > A HDV400ELED RIF LED DIM V 400W ELLIT 4000K ELIPTICKÝ > A+ 1 HD smívatelná verze vybavená světelným senzorem umožňujícím ovládání stmívání v závislosti na denním světle a s možností bezdrátového řízení a kontroly pomocí centrální řídicí jednotky HDV verze s modulem Vision * Referenční výkon pro účely porovnání s výbojkami 25
