ALTRAD BAUMANN VarioTech prostorové lešení

Transkript

1 4.03 Stav 02/06 VarioTech ALTRAD BAUMANN VarioTech prostorové lešení Kdo pracuje s lešením,ví přesně co je důležité. Kvalita, bezpečnost, cenová dostupnost,velmi krátká doba dodání a dovoz přímo na staveniště po celé evropě a to zcela zdarma. ALTRAD BAUMANN se snaží vyhovět všem vašim přáním a vy dostanete to, co opravdu potřebujete. Vysoce kvalitní a profesionální produkty,které ulehčí a zrychlí vaši práci a to při vynaložení minimálních nákladů. Kvalitní a rychlý servis je samozdřejmostí. Veškeré zde uvedené ceny se rozumí bez DPH. Revoluční prostorové lešení: ALTRAD BAUMANN modulové lešení a jednotlivé jeho díly jsou zapsány a zaregistrovány pod číslem : ALTRAD BAUMANN GmbH I Ritter-Heinrich-Strasse 6-12 I D Laupheim Tel.: Fax: Internet: Mail: info@ altradbaumann.de Internet: Mail: info@ altradbaumann.at Internet: Mail: info@ altradbaumann.ch Internet: Mail: info@ altradbaumann.cz Tyto snímky neukazují Kompletní pracoviště nebo bezpečnostní situaci.z bezpečně technického ohledu jsme zmínily tyto případy jako příklad změny kterou nabízí technický pokrok. Jakékoliv kopírování a jiné zneužívání snímků je striktně zakázáno. Z

2 Nové požadavky v profesionální lešenářské praxi. Doplňky - příslušenství Princip úspěchu Jádro systému- nosné uzly modulového lešení- byly optimalizovány tzv. FEM (Finite Elemente Methode) metodou. Tak byl přizpůsoben tvar a tloušťka materiálu stavebních prvků na požadovaná zatížení. Díky této optimalizaci mohla bý t zredukovaná váha spojovacích prstenců o výce než 10% při současném zvýšení nosnosti. Rovněž optimalizovaný tvar zámků upínacího prstence podstatně snižuje vznik vrcholných pnutí a zajiš tuje lepší přenos zátěží z příčných nosníků do stojek. Vužití bez hranic Těžký a petrochemický průmysl. Vysoce flexibilní uspořádání konstrukce i tam, kde je přístup velmi stížen různým vedením potrubím, výrobními stroji apod. Sanace a restaurování historických budov, kostelů, skulptur a mostů. Díky své tvarové přizpůsobivosti k objektu bylo toto lešení již úspěšně použito na mnoha velmi významých a komplikovaných stavbách po celém světě. Letecký a lodní průmysl Je hojně využíván v leteckékm a lodním průmyslu, jak při stavbě tak při údržbě letounů a lodí. Díky možnosti volby použítí zavěšené, stacionární nebo pojízdné konstrukce je naprosto nenahraditelný. Zábavní průmysl a ochrana majetku Nabízí i celou řadu dalších využití ať už v zábavním průmylsu (pódia, věže, tribuny...), ale dá se použít i jako ochranna před povodněmi a dalšímy katastrofami. Svými znalostmi a zkušenostmi stojíme na straně zákazníků při řešení jakékoliv úlohy při stavbě lešení. Obsah Systémnové prvky Vertikální díly strana 06-7 Horizontální díly strana 08-9 Diagonální vzpěry strana 10 Podlahy strana Průlezové podlahy strana Bezpečnostní prvky strana 14 Stavěcí nohy strana 15 Doplňkové díly Konzole strana 15 Příhradové nosníky strana Schody strana Spojky strana Kotevní materíal strana 25 Příslušenství strana Kvalita a jistota Výrobky ALTRAD BAUMANN se vyznačují vysokou jakostí a precizním zpracování všech dílů. Stálá kontrola kvality jednotlivých dílů dle vysokých požadavků norem DIN EN ISO 9001 a to jak během výroby, tak během další manipulace s nimi zaručuje, že se k zákazníkovy dostane pouze perfektní výrobek. Všechny naše výrobky jsou testovány renomovanými zkušebnami a jimi prováděné testy a požadvky striktně dodržujeme tak, aby byly splněny dané normy a předpisy, zejména. DIN 4420, část 1- část 4, Pravidla bezpečnosti práce. VBG 37 (UVV Práce na stavbě ) jakož i další předpisy. Ráčny robustní provedení s hliníkovou rukojetí, přepínání vlevo a vpravo, různé velikosti. Ráčna pro matku 19 ABSLU , Kč pro matku 22 ABSLU , Kč pro matku 19 a 22 ABSLU , Kč Lešenářské trubky v nabídce máme lešenářské trubky ocelové žárově pozinkované nebo trubky hliníkové a to o průměru 48,3 mm Lešenářská trubka, ocel tloušťka stěny 3,2 mm ABRDR ,8 240 Kč Žárově pozinkováno ABRDR ,5 480 Kč ABRDR ,3 720 Kč ABRDR ,1 960 Kč ABRDR , Kč ABRDR , Kč Lešenářská trubka ALU tloušťka stěny 4,0 mm ABRDR ,5 324 Kč ABRDR ,0 648 Kč ABRDR ,5 972 Kč ABRDR , Kč ABRDR , Kč ABRDR , Kč Paletové systémy Pomocí těchto technologických palet můžete snáze a pohodlněji skladovat a transportovat jednotlivé části lešení jak modulového tak fasádního.díky těmto paletám ušetříte spoustu místa a času při manipulaci s materiálem. Paleta pro 15 kombi podlah nebo 30 ocelových podlah pozink , Kč Paleta pro části lešení 125 x 85 se 4 odnímatelnými stojkami, nosnost kg ABFSOG , Kč Transportovat a skladovat můžete například 13 stavěcích rámů 73 cm nebo 100 zábradlí nebo 90 okopových desek nebo 70 vertikálních prvků nebo 90 příčníků nebo 11 kombi podlah 61 cm Více informací o paletový systémech viz. stavební technika Strana 2 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 27

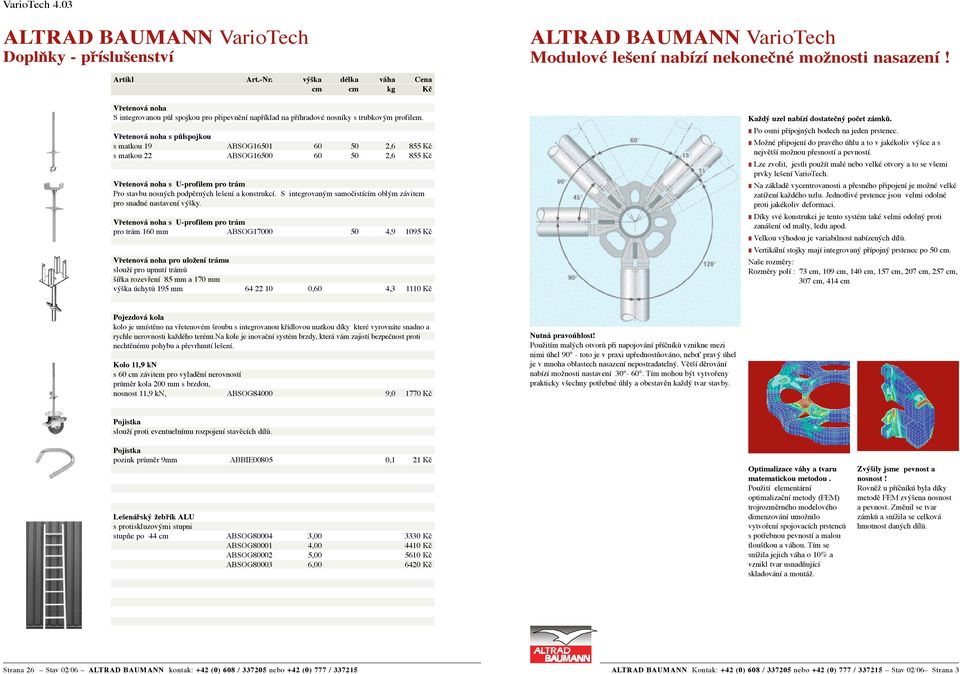

3 Doplňky - příslušenství Modulové lešení nabízí nekonečné možnosti nasazení! Artikl Art.-Nr. výška délka váha Cena Vřetenová noha S integrovanou půl spojkou pro připevnění například na příhradové nosníky s trubkovým profilem. Vřetenová noha s půlspojkou s matkou 19 ABSOG ,6 855 Kč s matkou 22 ABSOG ,6 855 Kč Vřetenová noha s U-profilem pro trám Pro stavbu nosných podpěrných lešení a konstrukcí. S integrovaným samočistícím oblým závitem pro snadné nastavení výšky. Vřetenová noha s U-profilem pro trám pro trám 160 mm ABSOG , Kč Vřetenová noha pro uložení trámu slouží pro upnutí trámů šířka rozevření 85 mm a 170 mm výška úchytů 195 mm ,60 4, Kč Každý uzel nabízí dostatečný počet zámků. lll Po osmi přípojných bodech na jeden prstenec. lll Možné připojení do pravého úhlu a to v jakékoliv výšce a s největší možnou přesností a pevností. lll Lze zvolit, jestli použít malé nebo velké otvory a to se všemi prvky lešení VarioTech. lll Na základě vycentrovanosti a přesného připojení je možné velké zatížení každého uzlu. Jednotlivé prstence jsou velmi odolné proti jakékoliv deformaci. lll Díky své konstrukci je tento systém také velmi odolný proti zanášení od malty, ledu apod. lll Velkou výhodou je variabilnost nabízených dílů. lll Vertikální stojky mají integrovaný přípojný prstenec po 50 cm. Naše rozměry: Rozměry polí : 73 cm, 109 cm, 140 cm, 157 cm, 207 cm, 257 cm, 307 cm, 414 cm Pojezdová kola kolo je umístěno na vřetenovém šroubu s integrovanou křídlovou matkou díky které vyrovnáte snadno a rychle nerovnosti každého terénu.na kole je inovační systém brzdy, která vám zajistí bezpečnost proti nechtěnému pohybu a převrhnutí lešení. Kolo 11,9 kn s 60 cm závitem pro vyladění nerovností průměr kola 200 mm s brzdou, nosnost 11,9 kn, ABSOG , Kč Nutná pravoúhlost! Použitím malých otvorů při napojování příčníků vznikne mezi nimi úhel 90 - toto je v praxi upřednostňováno, neboť pravý úhel je v mnoha oblastech nasazení nepostradatelný. Větší děrování nabízí možnosti nastavení Tím mohou být vytvořeny prakticky všechny potřebné úhly a obestavěn každý tvar stavby. Pojistka slouží proti eventuelnímu rozpojení stavěcích dílů. Pojistka pozink průměr 9mm ABBIE ,1 21 Kč Lešenářský žebřík ALU s protiskluzovými stupni stupňe po 44 cm ABSOG , Kč ABSOG , Kč ABSOG , Kč ABSOG , Kč Optimalizace váhy a tvaru matematickou metodou. Použití elementární optimalizační metody (FEM) trojrozměrného modelového dimenzování umožnilo vytvoření spojovacích prstenců s potřebnou pevností a malou tloušťkou a váhou. Tím se snížila jejich váha o 10% a vznikl tvar usnadňující skladování a montáž. Zvýšily jsme pevnost a nosnost! Rovněž u příčníkú byla díky metodě FEM zvýšena nosnost a pevnost. Změnil se tvar zámků a snížila se celková hmotnost daných dílů. Strana 26 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 3

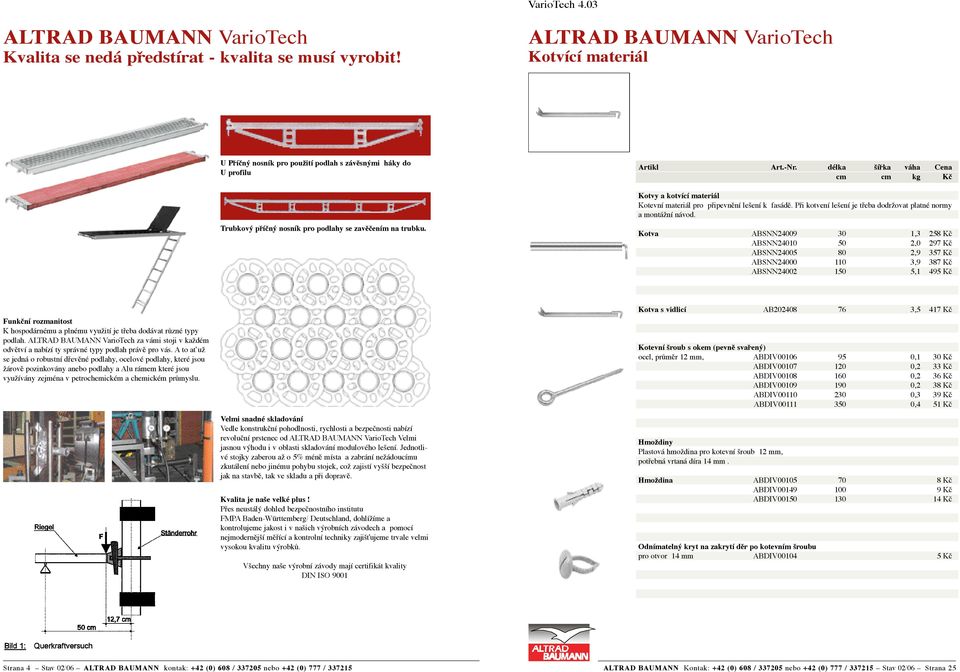

4 Kvalita se nedá předstírat - kvalita se musí vyrobit! Kotvící materiál U Příčný nosník pro použití podlah s závěsnými háky do U profilu Trubkový příčný nosník pro podlahy se zavěčením na trubku. Kotvy a kotvící materiál Kotevní materiál pro připevnění lešení k fasádě. Při kotvení lešení je třeba dodržovat platné normy a montážní návod. Kotva ABSNN ,3 258 Kč ABSNN ,0 297 Kč ABSNN ,9 357 Kč ABSNN ,9 387 Kč ABSNN ,1 495 Kč Funkční rozmanitost K hospodárnému a plnému využití je třeba dodávat různé typy podlah. za vámi stoji v každém odvětví a nabízí ty správné typy podlah právě pro vás. A to ať už se jedná o robustní dřevěné podlahy, ocelové podlahy, které jsou žárově pozinkovány anebo podlahy a Alu rámem které jsou využívány zejména v petrochemickém a chemickém průmyslu. Velmi snadné skladování Vedle konstrukční pohodlnosti, rychlosti a bezpečnosti nabízí revoluční prstenec od Velmi jasnou výhodu i v oblasti skladování modulového lešení. Jednotlivé stojky zaberou až o 5% méně místa a zabrání nežádoucímu zkutálení nebo jinému pohybu stojek, což zajistí vyšší bezpečnost jak na stavbě, tak ve skladu a při dopravě. Kvalita je naše velké plus! Přes neustálý dohled bezpečnostního institutu FMPA Baden-Württemberg/ Deutschland, dohlížíme a kontrolujeme jakost i v našich výrobních závodech a pomocí nejmodernější měřící a kontrolní techniky zajišťujeme trvale velmi vysokou kvalitu výrobků. Všechny naše výrobní závody mají certifikát kvality DIN ISO 9001 Kotva s vidlicí AB ,5 417 Kč Kotevní šroub s okem (pevně svařený) ocel, průměr 12 mm, ABDIV ,1 30 Kč ABDIV ,2 33 Kč ABDIV ,2 36 Kč ABDIV ,2 38 Kč ABDIV ,3 39 Kč ABDIV ,4 51 Kč Hmoždiny Plastová hmoždina pro kotevní šroub 12 mm, potřebná vrtaná díra 14 mm. Hmoždina ABDIV Kč ABDIV Kč ABDIV Kč Odnímatelný kryt na zakrytí děr po kotevním šroubu pro otvor 14 mm ABDIV Kč Strana 4 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 25

5 Spojovací materiál Špičková technika pro skvělý výkon! Distanční spojka L8, pevná Pro pevný paralelní spoj stojek například při stavbě schodišťové věže vedle lešení. s matkou 22 ABKUP ,4 345 Kč Kotevní spojka používá se ve spojení s lešenářskou trubkou 48,3 mm jako kotva. s matkou 19 ABKUP ,0 315 Kč s matkou 22 ABKUP ,0 315 Kč Certifikovaná bezpečnost Modulové lešení VarioTech od ALTRAD BAUMANN se vyznačuje vynikající kvalitou spojovacích prvků. Spojovací prstenec a spojovací hlavice jsou vyrobeny s maximální precizností z vysoce jakostní oceli.kontroly kvality dle vysokých požadavků dle normy DIN EN ISO 9001během výroby stejně tak jako stálá vlastní kontrola při další manipulaci s výrobky zajiš tují uživatelům deklarované pevnosti a nosnosti. Certifikát kvality ALTRAD BAUMANN Vario- Tech a jeho inovovaný spojovací uzel je řádně otestován a povolen německým institutem pro stavební techniku v Berlíně (registrační číslo Z ). A to je dostatečná záruka kvality. Spojka pro okopové desky umožní použití okopových desek z fasádního lešení ProfiTech s matkou 19 ABKUP ,2 327 Kč s matkou 22 ABKUP ,2 327 Kč Systémové spojky ocel, kovaný zaklepávací klín s půlspojkou na druhé straně pro montáž na potřebný prvek. Zaklepávací klínová spojka, pevná Pro montáž na trubku a na zaklepnutí do prstence. s matkou 19 ABMPP ,1 495 Kč s matkou 22 ABMPP ,1 495 Kč Zaklepávací klínová spojka, otočná Pro montáž na trubku a na zaklepnutí do prstence. s matkou19 ABMPP ,2 555 Kč s matkou 22 ABMPP ,2 555 Kč Spojka kotevní ocel, s půlspojkou Spojka kotevní s matkou 19 ABKUP ,8 735 Kč Kvalita se nedá předstírat kvalita se musí vyrobit!! Vysoce automatizovaná výroba ve spojení s nejkvalitnějšímý a nejmodernějšímy svařovacímy roboty trvale zajišťuje výrobu na nejvyšší technické úrovni. Strana 24 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777/ ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 5

6 Vertikální stavěcí díly Zábradlí, spojky Stojky Žárově pozinkovaná ocelová stojka, s vlisovaným spojovacím čepem, s prstencem po 50 cm pro maximálně 8 úhlů připojení. ABMPP ,0 495 Kč ABMPP ,1 630 Kč ABMPP ,3 900 Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč Venkovní dvojité schodišťové zábradlí, pro ALU schody H200 pro délku pole 257 cm AB , Kč pro délku pole 307 cm AB , Kč Vnitřní schodišťové zábradlí dvojité pro ALU schody H200 ABSLN , Kč Klínová spojka Pro použití na dílech o průměru 48,3 mm. Nánožka (zakládací) S otvorem pro zajištění stojky a stavěcí nohy, s prstencem. AB ,5 297 Kč ABMPP ,5 540 Kč Stojka s integrovanou nánožkou s integrovaným spodním prstencem.alternativa pro použití vertikální nánožky. ABMPP ,0 690 Kč ABMPP ,1 894 Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč Klínová spojka otočná ABKUP ,4 414 Kč Spojky standart ocel, žárově pozinkováno Normální spojka číslo registrace Z , dle DIN EN 74-RA-B, 9,1 kn průměr 48/48, s matkou 19 ABKUP ,1 147 Kč průměr 48/48, s matkou 22 ABKUP ,1 147 Kč Otočná spojka číslo registrace Z , dle DIN EN 74-SW-A, 5,2 kn průměr 48/48, s matkou 19 ABKUP ,2 165 Kč průměr 48/48, s matkou 22 ABKUP ,2 165 Kč Spojka trubek (pro tah) dle DIN EN 74-SF-B, 6,1 kn, jen v kombinaci s běžnou spojkou trubek (čep) průměr 48, s matkou 22 ABKUP ,4 207 Kč průměr 48, s matkou 19 ABKUP ,4 207 Kč Spojka trubek (čep) dle DIN EN 74-LS-B, ABDIV ,3 117 Kč Strana 6 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 23

7 Schodiště, zábradlí Vertikální stavěcí díly Ocelové schody, trubkové uložení Kompletní svařené schody se stupni z mřížového roštu k přichycení na trubkový příčník. Pro pole délky 257 cm, výška 200 cm. Zatížení je 2,0 kn/m 2.Vyrábí se v šířkách 75 cm a 95 cm. Ocelové stavební schody VarioTech H200 Pro výšku pole 200 cm AB , Kč AB , Kč Stojka s trubkovou spojkou pro zavěšené lešení komplet se 2 speciálnímy šrouby a jistící matkou ABMPP ,5 810 Kč ABMPP ,1 945 Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč ALU Schody, trubkové uložení Pro pohodlný a bezpečný výstup na lešení bez zmenšení vaší pracovní plochy. Ke spojení schodišťové věže postavené vedle lešení je třeba použít distanční spojky. ALU schody VarioTech H200, 2 kn pro výšku pole 200 cm pro délku pole 257 cm AB , Kč pro délku pole 307 cm AB , Kč Stojka bez trubkové spojky s vývrty k připevnění na trubku se spojkou bez šroubů ABMPP ,3 630 Kč ABMPP ,4 900 Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč ABMPP , Kč ALU schody VarioTech, U - profil Pro pohodlný a bezpečný výstup na lešení bez zmenšení vaší pracovní plochy. Ke spojení schodišťové věže postavené vedle lešení je třeba použít distanční spojky. ALU schody VarioTech H200, 2 kn pro výšku pole 200 cm pro délku pole 257 cm AB , Kč pro délku pole 307 cm AB , Kč Trubková spojka spojka pro stojky na zavěšené lešení komplet se 2 speciálnímy šrouby a jistící matkou ABMPP ,8 297 Kč Schodišťové zábradlí ocelové zábradlí pro ALU schody. Venkovní jednoduché schodišťové zábradlí VarioTech, pro ALU schody H200 pro délku pole 257 cm AB , Kč pro délku pole 307 cm AB , Kč Spojka zavěšeného lešení k pevému spojení stojek místo trubkové spojky, vždy je nutno použít dva kusy na jednu stojku ABMPP ,0 690 Kč Strana 22 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 7

8 Horizontální stavěcí díly Schodiště, zábradlí Příčník Slouží jako zábradlí, výztuha nebo jako úložný příčník pro podlahy. Při pokládání podlah ne tento příčník je třeba je zajistit proti vypadnutí AB ,0 594 Kč AB ,0 480 Kč AB ,9 576 Kč Pro schodišťovou věž s ocelovými schody šířky 75 cm a šířkou podesty 75 cm AB ,1 576 Kč AB ,4 705 Kč AB ,5 747 Kč Pro schodišťovou věž s vysokou nosností a šířkou schodů 125 cm AB ,6 705 Kč AB ,2 786 Kč AB ,8 897 Kč AB , Kč AB , Kč Schodový stupeň, B27 se 4 čepy ABMPP , Kč ABMPP , Kč Pojistka pro stupně ABBIE Kč Stupeňová konzola trubkový profil ABMPP , Kč Stupeňová konzola U - profil AB , Kč Posílený příčník s trubkovým uložením Pro položení podlahy s trubkovým úchytem s velkou nosností AB ,9 915 Kč AB , Kč Pole 50 x 200 cm: Pro budování schodišťové ocelové věže Dětské bezpečnostní zábradlí pro schodiště H100 pravá strana ABMPP , Kč levá strana ABMPP , Kč Dětské bezpečnostní zábradlí pro schodiště H200 pravá strana AB , Kč levá strana AB , Kč Zdvojený příčník s trubkovým uložením se spodní podpěrou pro větší nosnost a pro podlahy s trubkovým úchytem AB , Kč AB , Kč AB , Kč AB , Kč Podestové dětské bezpečnostní zábradlí pro schodiště VarioTech H110 AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč Strana 8 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 21

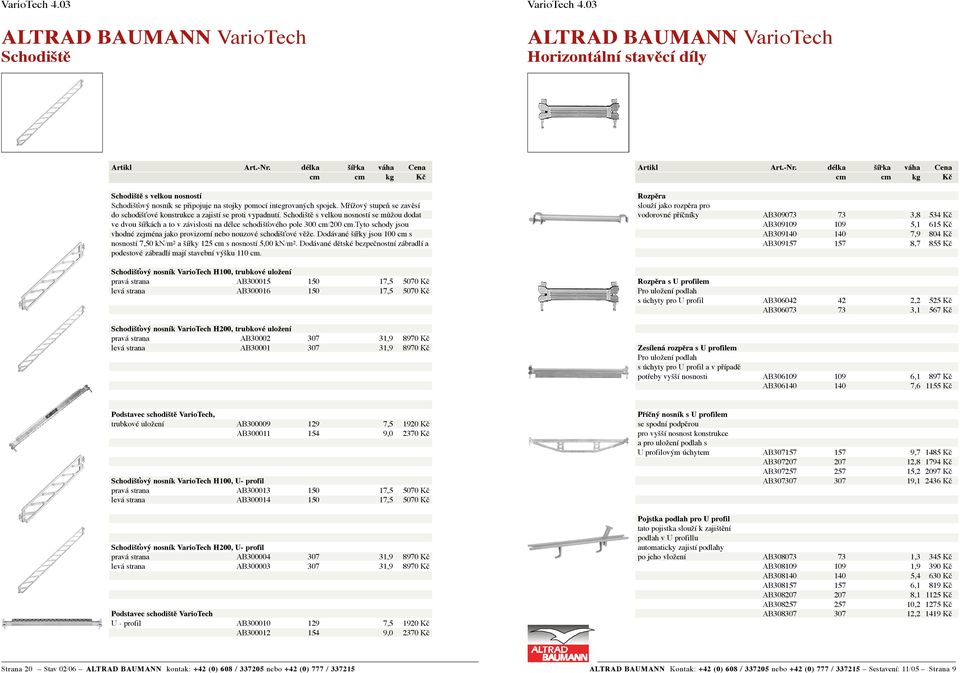

9 Schodiště Horizontální stavěcí díly Schodiště s velkou nosností Schodišťový nosník se připojuje na stojky pomocí integrovaných spojek. Mřížový stupeň se zavěsí do schodišťové konstrukce a zajistí se proti vypadnutí. Schodiště s velkou nosností se můžou dodat ve dvou šířkách a to v závislosti na délce schodišťového pole 300 cm/200 cm.tyto schody jsou vhodné zejména jako provizorní nebo nouzové schodišťové věže. Dodávané šířky jsou 100 cm s nosností 7,50 kn/m 2 a šířky 125 cm s nosností 5,00 kn/m 2. Dodávané dětské bezpečnostní zábradlí a podestové zábradlí mají stavební výšku 110 cm. Schodišťový nosník VarioTech H100, trubkové uložení pravá strana AB , Kč levá strana AB , Kč Schodišťový nosník VarioTech H200, trubkové uložení pravá strana AB , Kč levá strana AB , Kč Rozpěra slouží jako rozpěra pro vodorovné příčníky AB ,8 534 Kč AB ,1 615 Kč AB ,9 804 Kč AB ,7 855 Kč Rozpěra s U profilem Pro uložení podlah s úchyty pro U profil AB ,2 525 Kč AB ,1 567 Kč Zesílená rozpěra s U profilem Pro uložení podlah s úchyty pro U profil a v případě potřeby vyšší nosnosti AB ,1 897 Kč AB , Kč Podstavec schodiště VarioTech, trubkové uložení AB , Kč AB , Kč Schodišťový nosník VarioTech H100, U- profil pravá strana AB , Kč levá strana AB , Kč Schodišťový nosník VarioTech H200, U- profil pravá strana AB , Kč levá strana AB , Kč Podstavec schodiště VarioTech U - profil AB , Kč AB , Kč Příčný nosník s U profilem se spodní podpěrou pro vyšší nosnost konstrukce a pro uložení podlah s U profilovým úchytem AB , Kč AB , Kč AB , Kč AB , Kč Pojstka podlah pro U profil tato pojistka slouží k zajištění podlah v U profillu automaticky zajistí podlahy po jeho vložení AB ,3 345 Kč AB ,9 390 Kč AB ,4 630 Kč AB ,1 819 Kč AB , Kč AB , Kč AB , Kč Strana 20 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Sestavení: 11/05 Strana 9

10 Diagonální vzpěry Příhradové nosníky, přemostění - příslušenství Artikl Art.- Nr. délku pole délka dílu váha Cena Diagonála VarioTech Ocelová trubka o průměru 48,3 mm, s otočnou úchytnou hlavou. Pro vertikální ztužení lešení pro upevnění do prstencu. Diagonála VarioTech H200 pro výšku pole 200 cm AB ,12 8,2 975 Kč AB ,25 8,5 975 Kč AB ,40 9, Kč AB ,49 9, Kč AB ,81 10, Kč AB ,18 11, Kč AB ,58 12, Kč Diagonála VarioTech H150 pro výšku pole 150 cm AB ,09 8, Kč AB ,47 9, Kč AB ,87 10, Kč AB ,32 11, Kč Diagonála VarioTech H100 pro výšku pole 100 cm AB ,55 6, Kč AB ,75 7, Kč AB ,20 8, Kč AB ,57 7, Kč AB ,64 9, Kč AB ,13 11, Kč Diagonála VarioTech H50 pro výšku pole 50 cm AB ,52 6,4 34,90 Kč AB ,03 7,8 40,00 Kč AB ,49 9,3 37,50 Kč AB ,00 10,9 40,50 Kč Horizontální diagonální vzpěry K horizontálnímu ztužení například u prostorového lešení.jiné varianty délky a výšky polí na vyžádání. Horizontální vzpěry délka pole šířka pole VarioTech L207 AB ,1 945 Kč Stavěcí noha s klínovou spojkou s klínovou pojistkou ABMPP ,0 552 Kč Přemostění ALU Vhoné pro přemostění například při práci na okapech a podobně nebo při potřebě překonání nějaké prohlubně. Na tento most se nedá stavět. Na těchto mostech je třeba trojdílná ochrana stejně jako na lešení. Přemostění ALU 2.0 kn/m 2, třída lešení 3 ABSOG , Kč 2.0 kn/m 2, třída lešení 3 ABSOG , Kč 1.5 kn/m 2, třída lešení 2 ABSOG , Kč 1.5 kn/m 2, třída lešení 2 ABSOG , Kč 1.5 kn/m 2, třída lešení 2 ABSOG , Kč Zábradlový sloupek s integrovaným hákem pro okopové desky držák okopové desky ABSOG ,2 417 Kč zábradlový sloupek Alu ,22 2, Kč zábradlová spojka,pozink Kč (alternativa: zábradlová spojka pro fasádní zábradlí) ,9 360 Kč spojka pozink Kč Závitová tyč pro spojení více mostů 80 pro 1 další most ABAST ,2 165 Kč 140 pro 2 další mosty ABAST ,0 210 Kč 200 pro 3 další mosty ABAST ,9 285 Kč Křídlová matka ABFLM ,3 105 Kč Horizontální vzpěry VarioTech L257 AB , Kč Diagonální vzpěry Délka diagonály je dle délky a šířky pole. AB , Kč AB , Kč AB , Kč AB , Kč Pojistka podlah ABKUP ,2 567 Kč Strana 10 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 19

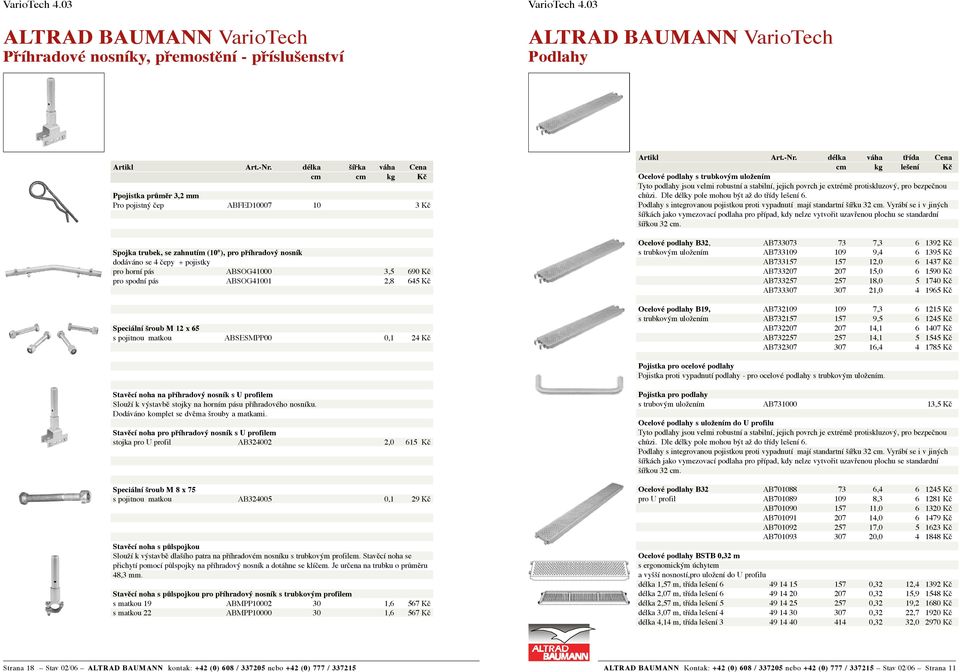

11 Příhradové nosníky, přemostění - příslušenství Podlahy Ppojistka průměr 3,2 mm Pro pojistný čep ABFED Kč Spojka trubek, se zahnutím (10 ), pro příhradový nosník dodáváno se 4 čepy + pojistky pro horní pás ABSOG ,5 690 Kč pro spodní pás ABSOG ,8 645 Kč Speciální šroub M 12 x 65 s pojitnou matkou ABSESMPP00 0,1 24 Kč Artikl Art.-Nr. délka váha třída Cena cm kg lešení Kč Ocelové podlahy s trubkovým uložením Tyto podlahy jsou velmi robustní a stabilní, jejich povrch je extrémě protiskluzový, pro bezpečnou chůzi. Dle délky pole mohou být až do třídy lešení 6. Podlahy s integrovanou pojistkou proti vypadnutí mají standartní šířku 32 cm. Vyrábí se i v jiných šířkách jako vymezovací podlaha pro případ, kdy nelze vytvořit uzavřenou plochu se standardní šířkou 32 cm. Ocelové podlahy B32, AB , Kč s trubkovým uložením AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč Ocelové podlahy B19, AB , Kč s trubkovým uložením AB , Kč AB , Kč AB , Kč AB , Kč Pojistka pro ocelové podlahy Pojistka proti vypadnutí podlahy - pro ocelové podlahy s trubkovým uložením. Stavěcí noha na příhradový nosník s U profilem Slouží k výstavbě stojky na horním pásu příhradového nosníku. Dodáváno komplet se dvěma šrouby a matkami. Stavěcí noha pro příhradový nosník s U profilem stojka pro U profil AB ,0 615 Kč Speciální šroub M 8 x 75 s pojitnou matkou AB ,1 29 Kč Stavěcí noha s půlspojkou Slouží k výstavbě dlašího patra na příhradovém nosníku s trubkovým profilem. Stavěcí noha se přichytí pomocí půlspojky na příhradový nosník a dotáhne se klíčem. Je určena na trubku o průměru 48,3 mm. Stavěcí noha s půlspojkou pro příhradový nosník s trubkovým profilem s matkou 19 ABMPP ,6 567 Kč s matkou 22 ABMPP ,6 567 Kč Pojistka pro podlahy s trubovým uložením AB ,5 Kč Ocelové podlahy s uložením do U profilu Tyto podlahy jsou velmi robustní a stabilní, jejich povrch je extrémě protiskluzový, pro bezpečnou chůzi. Dle délky pole mohou být až do třídy lešení 6. Podlahy s integrovanou pojistkou proti vypadnutí mají standartní šířku 32 cm. Vyrábí se i v jiných šířkách jako vymezovací podlaha pro případ, kdy nelze vytvořit uzavřenou plochu se standardní šířkou 32 cm. Ocelové podlahy B32 AB , Kč pro U profil AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč Ocelové podlahy BSTB 0,32 m s ergonomickým úchytem a vyšší nosností,pro uložení do U profilu délka 1,57 m, třída lešení ,32 12, Kč délka 2,07 m, třída lešení ,32 15, Kč délka 2,57 m, třída lešení ,32 19, Kč délka 3,07 m, třída lešení ,32 22, Kč délka 4,14 m, třída lešení ,32 32, Kč Strana 18 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 11

12 Podlahy Příhradové nosníky, přemostění Artikl Art.-Nr. délka váha třída Cena cm kg lešení Kč Ocelová podlaha B19 pro uložení do U - příčníku AB , Kč AB , Kč AB , Kč AB , Kč Dřevěné podlahy pro uložení do U - příčníku Podlahy jsou několikrá klíženy, jsou odolné proti povětrnostním vlivům. S přinýtovanými úchyty na obouch koncích před každým použitím je třeba provést kontrolu zda nejsou podlahy poškozeny. Dřevěné podlahy B32, pro uložení do U- příčníku Dle délky až pro třídu lešení 6 AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč Artikl Art.-Nr. výška délka váha Cena Příhradový nosník ALU pro libovolný systém Hlliníkový příhradový nosník, rozpětí pemostění až 820 cm. Pro pracovní plošiny a zvláštní konstrukce. Rozteč podpěrných uzlů je 50 cm. Montáž příhradových nosníků může provádět pouze kvalifikovaný pracovník. Příhradový nosník ALU H40 osová vzdálenost 40 cm, ABSOG , Kč výška nosníku 45 cm, ABSOG , Kč průměr trubky 48,3 mm, ABSOG , Kč prodloužení pomocí trubkové ABSOG , Kč spojky je možné. ABSOG , Kč ABSOG , Kč ALU podlahový nosník Tento profil je určený k uložení na příhradový nosník. Pro vytvoření pracovní plošiny lze použít seriově vyráběné podlahy. ALU podlahový nosník s U profilem a půlspojkami s matkou 19 AB , Kč s matkou 19 AB , Kč s matkou 19 AB , Kč s matkou 19 AB , Kč Podlaha s ALU rámem a pertinaxovou podlahou pro uložení do U- příčníku. Vysoce jakostní klížená voděodolná a protiskluzová podlaha. Kvalitní Alu rám s úchyty pro U příčník na obou koncích před každým použitím je třeba provést kontrolu zda nejsou podlahy poškozeny. Podlaha s ALU rámem a pertinaxovou podlahou B61 AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč AB , Kč Trubková spojka příhradových nosníků Trubková spojka umožňuje libovolné prodloužení příhradových nosníků. je dodávána se 4 čepy a pojistkami. Lze dodat i speciální šrouby a matky. Spojky se dodávají i klenuté a mají úhel zahnutí 10. Na jeden nosník je třeba použít 2 ks spojek a to na horní a spodní pás. Spojka pro příhradový nosník rovná se 4 čepy a pojistkami ABSOG ,2 705 Kč Pojistkový čep průměr 12 mm pro spojku nosníků ABBOL Kč Strana 12 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 17

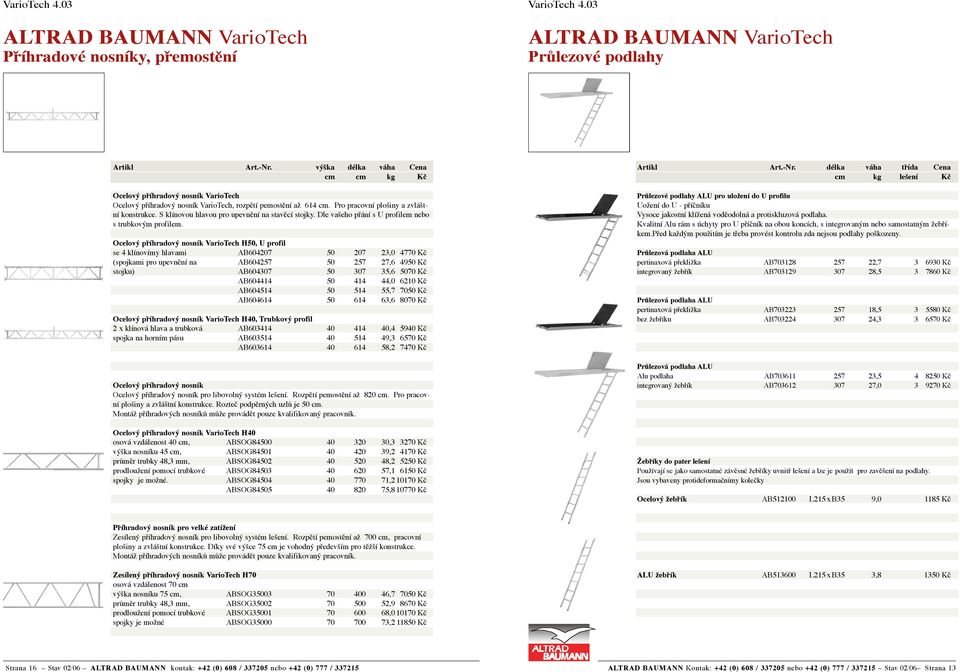

13 Příhradové nosníky, přemostění Průlezové podlahy Artikl Art.-Nr. výška délka váha Cena Ocelový příhradový nosník VarioTech Ocelový příhradový nosník VarioTech, rozpětí pemostění až 614 cm. Pro pracovní plošiny a zvláštní konstrukce. S klínovou hlavou pro upevnění na stavěcí stojky. Dle vašeho přání s U profilem nebo s trubkovým profilem. Ocelový příhradový nosník VarioTech H50, U profil se 4 klínovímy hlavami AB , Kč (spojkami pro upevnění na AB , Kč stojku) AB , Kč AB , Kč AB , Kč AB , Kč Ocelový příhradový nosník VarioTech H40, Trubkový profil 2 x klínová hlava a trubková AB , Kč spojka na horním pásu AB , Kč AB , Kč Ocelový příhradový nosník Ocelový příhradový nosník pro libovolný systém lešení. Rozpětí pemostění až 820 cm. Pro pracovní plošiny a zvláštní konstrukce. Rozteč podpěrných uzlů je 50 cm. Montáž příhradových nosníků může provádět pouze kvalifikovaný pracovník. Ocelový příhradový nosník VarioTech H40 osová vzdálenost 40 cm, ABSOG , Kč výška nosníku 45 cm, ABSOG , Kč průměr trubky 48,3 mm, ABSOG , Kč prodloužení pomocí trubkové ABSOG , Kč spojky je možné. ABSOG , Kč ABSOG , Kč Artikl Art.-Nr. délka váha třída Cena cm kg lešení Kč Průlezové podlahy ALU pro uložení do U profilu Uožení do U - příčníku Vysoce jakostní klížená voděodolná a protiskluzová podlaha. Kvalitní Alu rám s úchyty pro U příčník na obou koncích, s integrovaným nebo samostatným žebříkem.před každým použitím je třeba provést kontrolu zda nejsou podlahy poškozeny. Průlezová podlaha ALU pertinaxová překližka AB , Kč integrovaný žebřík AB , Kč Průlezová podlaha ALU pertinaxová překližka AB , Kč bez žebříku AB , Kč Průlezová podlaha ALU Alu podlaha AB , Kč integrovaný žebřík AB , Kč Žebříky do pater lešení Používají se jako samostatné závěsné žebříky uvnitř lešení a lze je použít pro zavěšení na podlahy. Jsou vybaveny protideformačnímy kolečky Ocelový žebřík AB L215 x B35 9, Kč Příhradový nosník pro velké zatížení Zesílený příhradový nosník pro libovolný systém lešení. Rozpětí pemostění až 700 cm, pracovní plošiny a zvláštní konstrukce. Díky své výšce 75 cm je vohodný především pro těžší konstrukce. Montáž příhradových nosníků může provádět pouze kvalifikovaný pracovník. Zesílený příhradový nosník VarioTech H70 osová vzdálenost 70 cm výška nosníku 75 cm, ABSOG , Kč průměr trubky 48,3 mm, ABSOG , Kč prodloužení pomocí trubkové ABSOG , Kč spojky je možné ABSOG , Kč ALU žebřík AB L215 x B35 3, Kč Strana 16 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 13

14 Bezpečnostní prvky Stavěcí nohy, konzole Okopová deska VarioTech 15 cm Slouží pro doplnění předepsané AB ,15 1,6 363 Kč trojdílné boční ochranny.na AB ,15 2,3 378 Kč obouch stranách s kovaným AB ,15 2,8 387 Kč plechem pro připevnění. AB ,15 3,2 393 Kč AB ,15 4,1 426 Kč AB ,15 5,0 456 Kč AB ,15 5,9 489 Kč AB ,15 7,9 852 Kč Okopová deska, 20 cm Slouží pro doplnění předepsané AB ,20 2,6 468 Kč trojdílné boční ochranny. AB ,20 3,6 492 Kč AB ,20 4,8 558 Kč AB ,20 5,5 582 Kč AB ,20 6,7 705 Kč AB ,20 7,3 810 Kč Stavěví nohy a konzole Stavěcí nohy slouží k vyrovnání nerovnosti terénu a je třeba je umístňovat pod každou stojku nebo rám který se nachází na zemi, stojky jsou vybaveny speciálním samočistícím oblým závitem, který vám zajistí bezproblémové a hlavně rychlé vytočení nebo stočení. Jsou vhodné ke kažému systému lešení. Stavěcí noha s oblým závitem a křídlovou matkou stavěcí plát 15 x 15 cm max. vytočení 20 cm ABSOG ,6 378 Kč max. vytočení 40 cm ABSOG ,2 447 Kč max. vytočení 60 cm ABSOG ,9 585 Kč max. vytočení 113 cm AB , Kč Nakláněcí stavěcí noha max. vytočení 58 cm ABSOG ,4 894 Kč Stavěcí patka 15 x 15 cm bez možnosti vytočení ABSOG ,1 225 Kč Příčné zábradlí Slouží jako příčné zábradlí ke schodišti. Příčné zábradlí Pro připojení na stojku ABMPP , Kč Pojistka stavěcích noh Pro zajištění stavěcí nohy při transportu jeřábem ABMPP ,1 585 Kč Zábradlový sloupek ABMPP , Kč Konzole s U profilem Pro rozšíření lešení. Konzole s U profilem VarioTech AB ,9 807 Kč AB ,1 885 Kč AB ,5 957 Kč Pojistka proti vypadnutí zábradlového sloupku na stojku a příčník ABMPP , Kč Podpěra konzole VarioTech pro konzolu VarioTech L73 pro zvýšení nosnosti AB , Kč Strana 14 Stav 02/06 ALTRAD BAUMANN kontak: +42 (0) 608 / nebo +42 (0) 777 / ALTRAD BAUMANN Kontak: +42 (0) 608 / nebo +42 (0) 777 / Stav 02/06 Strana 15
