1 VÁŠ PARTNER V PROCESU ELEKTRONICKÉHO OSAZOVÁNÍ

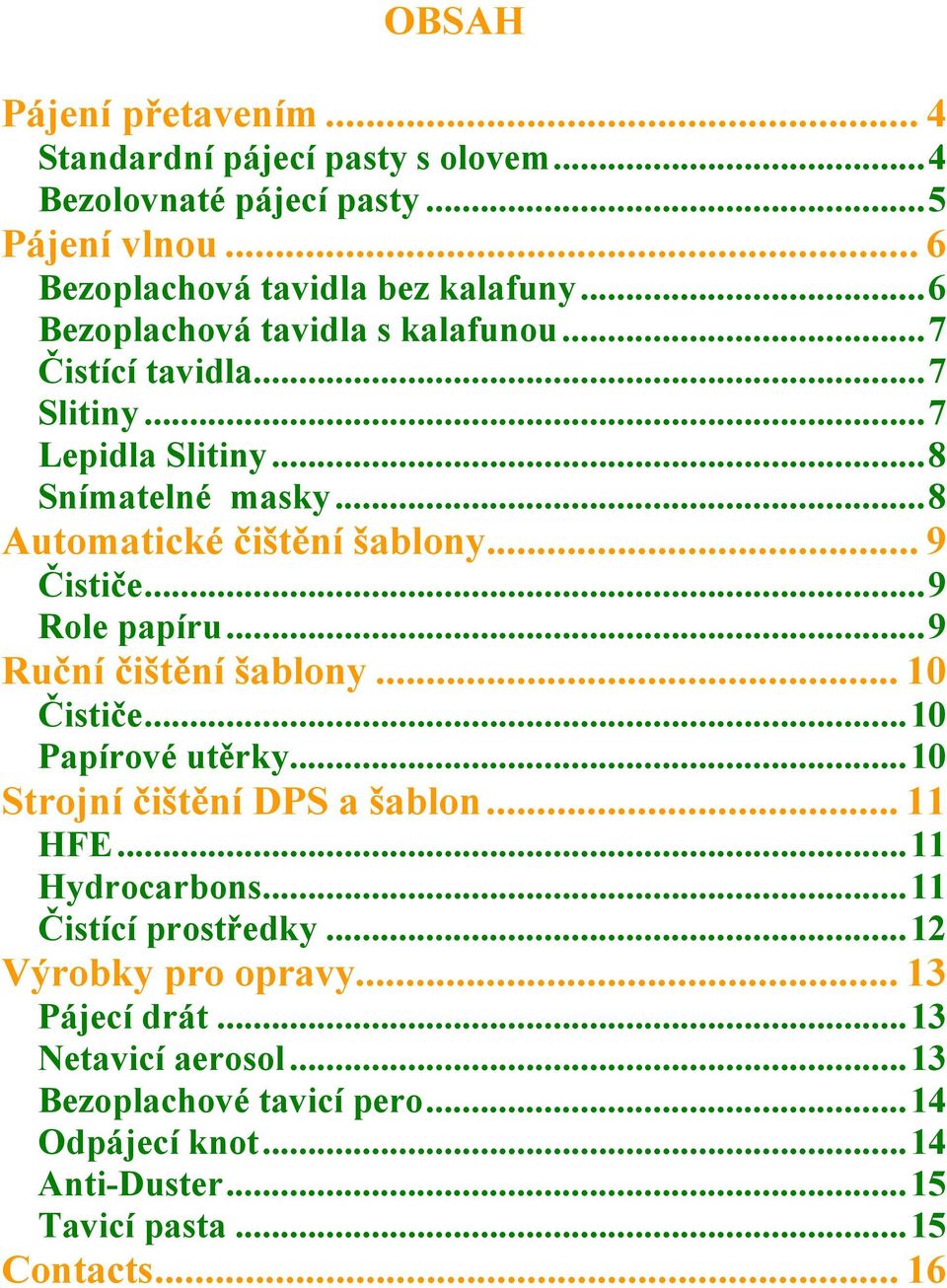

2 OBSAH Pájení přetavením... 4 Standardní pájecí pasty s olovem...4 Bezolovnaté pájecí pasty...5 Pájení vlnou... 6 Bezoplachová tavidla bez kalafuny...6 Bezoplachová tavidla s kalafunou...7 Čistící tavidla...7 Slitiny...7 Lepidla Slitiny...8 Snímatelné masky...8 Automatické čištění šablony... 9 Čističe...9 Role papíru...9 Ruční čištění šablony Čističe...10 Papírové utěrky...10 Strojní čištění DPS a šablon HFE...11 Hydrocarbons...11 Čistící prostředky...12 Výrobky pro opravy Pájecí drát...13 Netavicí aerosol...13 Bezoplachové tavicí pero...14 Odpájecí knot...14 Anti-Duster...15 Tavicí pasta...15 Contacts... 16

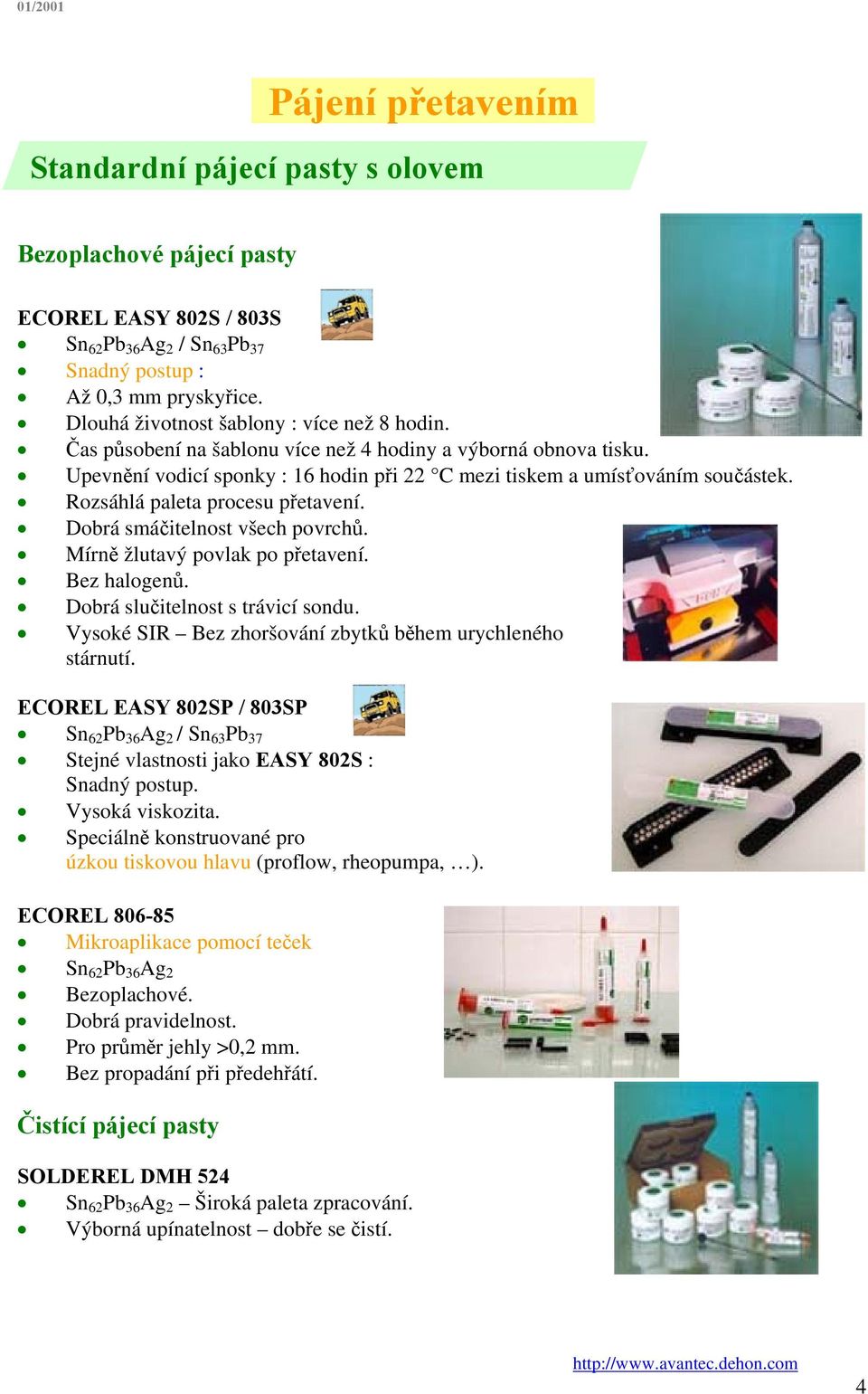

3 Pájení přetavením Standardní pájecí pasty s olovem Bezoplachové pájecí pasty ECOREL EASY 802S / 803S Sn 62 Pb 36 Ag 2 / Sn 63 Pb 37 Snadný postup : Až 0,3 mm pryskyřice. Dlouhá životnost šablony : více než 8 hodin. Čas působení na šablonu více než 4 hodiny a výborná obnova tisku. Upevnění vodicí sponky : 16 hodin při 22 C mezi tiskem a umísťováním součástek. Rozsáhlá paleta procesu přetavení. Dobrá smáčitelnost všech povrchů. Mírně žlutavý povlak po přetavení. Dobrá slučitelnost s trávicí sondu. Vysoké SIR Bez zhoršování zbytků během urychleného stárnutí. ECOREL EASY 802SP / 803SP Sn 62 Pb 36 Ag 2 / Sn 63 Pb 37 Stejné vlastnosti jako EASY 802S : Snadný postup. Vysoká viskozita. Speciálně konstruované pro úzkou tiskovou hlavu (proflow, rheopumpa, ). ECOREL Mikroaplikace pomocí teček Sn 62 Pb 36 Ag 2 Bezoplachové. Dobrá pravidelnost. Pro průměr jehly >0,2 mm. Bez propadání při předehřátí. Čistící pájecí pasty SOLDEREL DMH 524 Sn 62 Pb 36 Ag 2 Široká paleta zpracování. Výborná upínatelnost dobře se čistí. 4

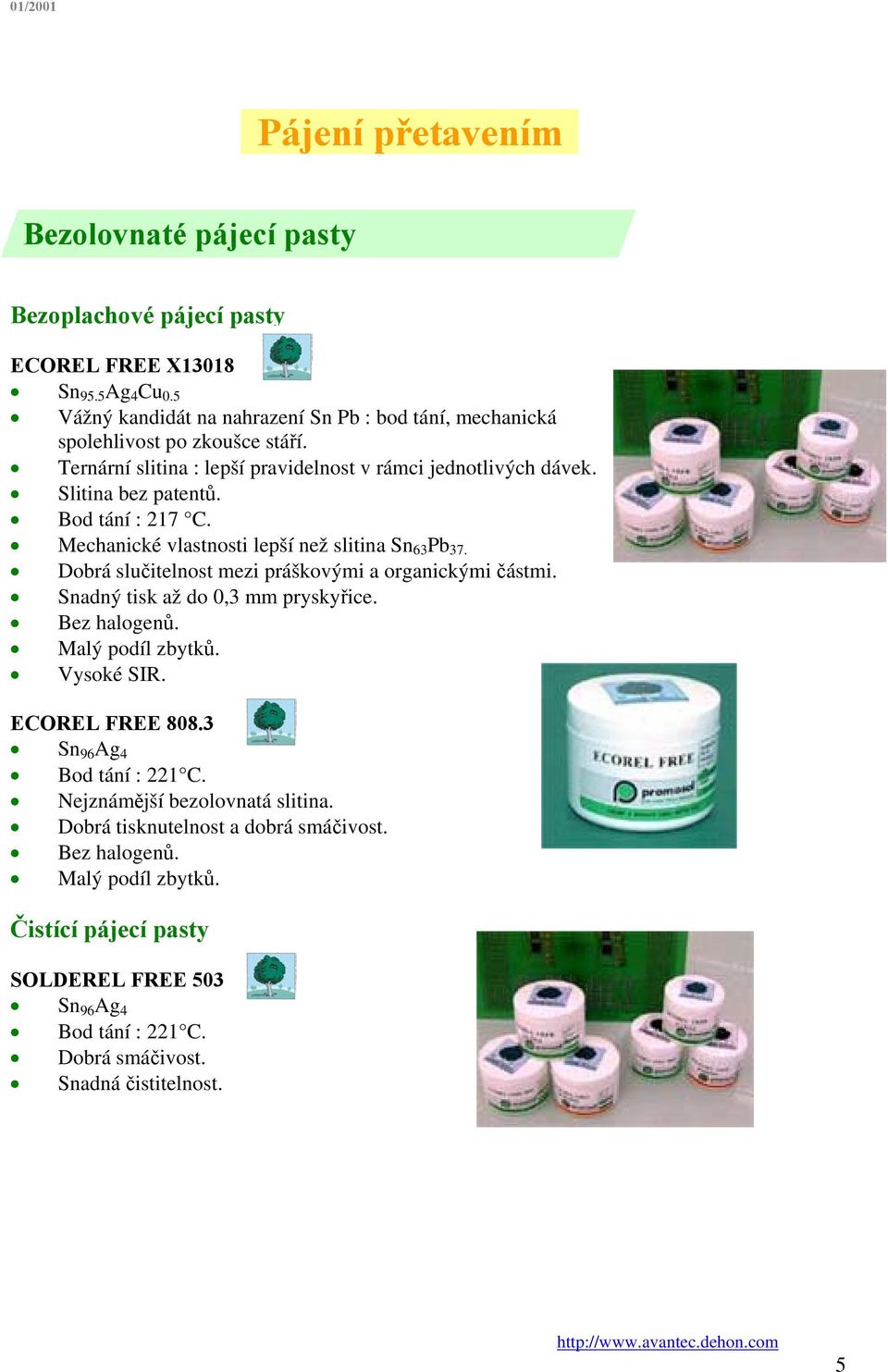

4 Pájení přetavením Bezolovnaté pájecí pasty Bezoplachové pájecí pasty ECOREL FREE X13018 Sn 95.5 Ag 4 Cu 0.5 Vážný kandidát na nahrazení Sn Pb : bod tání, mechanická spolehlivost po zkoušce stáří. Ternární slitina : lepší pravidelnost v rámci jednotlivých dávek. Slitina bez patentů. Bod tání : 217 C. Mechanické vlastnosti lepší než slitina Sn 63 Pb 37. Dobrá slučitelnost mezi práškovými a organickými částmi. Snadný tisk až do 0,3 mm pryskyřice. Malý podíl zbytků. Vysoké SIR. ECOREL FREE Sn 96 Ag 4 Bod tání : 221 C. Nejznámější bezolovnatá slitina. Dobrá tisknutelnost a dobrá smáčivost. Malý podíl zbytků. Čistící pájecí pasty SOLDEREL FREE 503 Sn 96 Ag 4 Bod tání : 221 C. Dobrá smáčivost. Snadná čistitelnost. 5

5 Pájení vlnou Bezoplachová tavidla bez kalafuny Tavidla na bázi alkoholu ECOFREC 200 K použití v postřikových strojích. Malý podíl zbytků. Bez vzniku pájecích kuliček. Výborná pájitelnost. Nevytváří falešné poruchy. Slučitelný s běžnými nepájivými maskami. ECOFREC VLR 129 K použití v pěně nebo postřikem. Malý podíl zbytků. Nečistící. Bez vzniku pájecích kuliček. Výborná pájitelnost. Nevytváří falešné poruchy. Méně bílého kouře během pájení vlnou. Slučitelný s běžnými nepájivými maskami. Vodní tavidla : Bez VOC ECOFREE 301 Bez VOC. K použití postřikem.. Bezoplachové. Jasné spoje. 6

6 Pájení vlnou Bezoplachová tavidla s kalafunou Tavidla založená na bázi alkoholu COLOFREC DD6 K použití v pěně nebo v postřikem. Bez čištění. Pro pájení vlnou nebo ruční opravu. Čistící tavidla Tavidla založená na bázi alkoholu COLOFREC CMA 155 K použití v pěně nebo postřikem. Nutné čištění povlaku. Používá se pouze pro pájení vlnou Slitiny Tyče, ingoty, broky Sn63Pb37 Pravidelné a stejnorodé cínování. Méně strusky. 7

7 Pájení vlnou Lepidla Slitiny AMICON D125 F - D125 FDR - D125 F 3 - D125 F 5 Lepidla SMD pro použití při vysokých rychlostech (50000 bodů/hod.). Polymerizace při nízkých teplotách (2,5 min ve 120 C). Zajištění dobrého sepnutí součástek v plošném spoji. Stříkačkou, přenos jehlami, použití šablony. Snímatelné masky VP 80 Emulze snímatelné masky pro pájení. Chrání před pájením DPS, průchozí otvory nebo kontakty. Krátkodobá ochrana DPS proti vysokým teplotám až od 268 C. Neobsahuje organická rozpouštědla. Rychlé vysoušení (15 min). Vytváří neprůhledný film. Lze jej po pájení snadno ručně odstranit. CHEMASK DA firmy Chemtronics Bez amoniaku malé množství pachů. Snímací lak pro pájení. Chrání DPS, průchozí otvory a kontakty. Krátkodobá ochrana DPS před vysokou teplotou až 268 C. Bez poruch. Šetrný k ozónové vrstvě. Vysuší uvolnění sponky za 30 min. 8

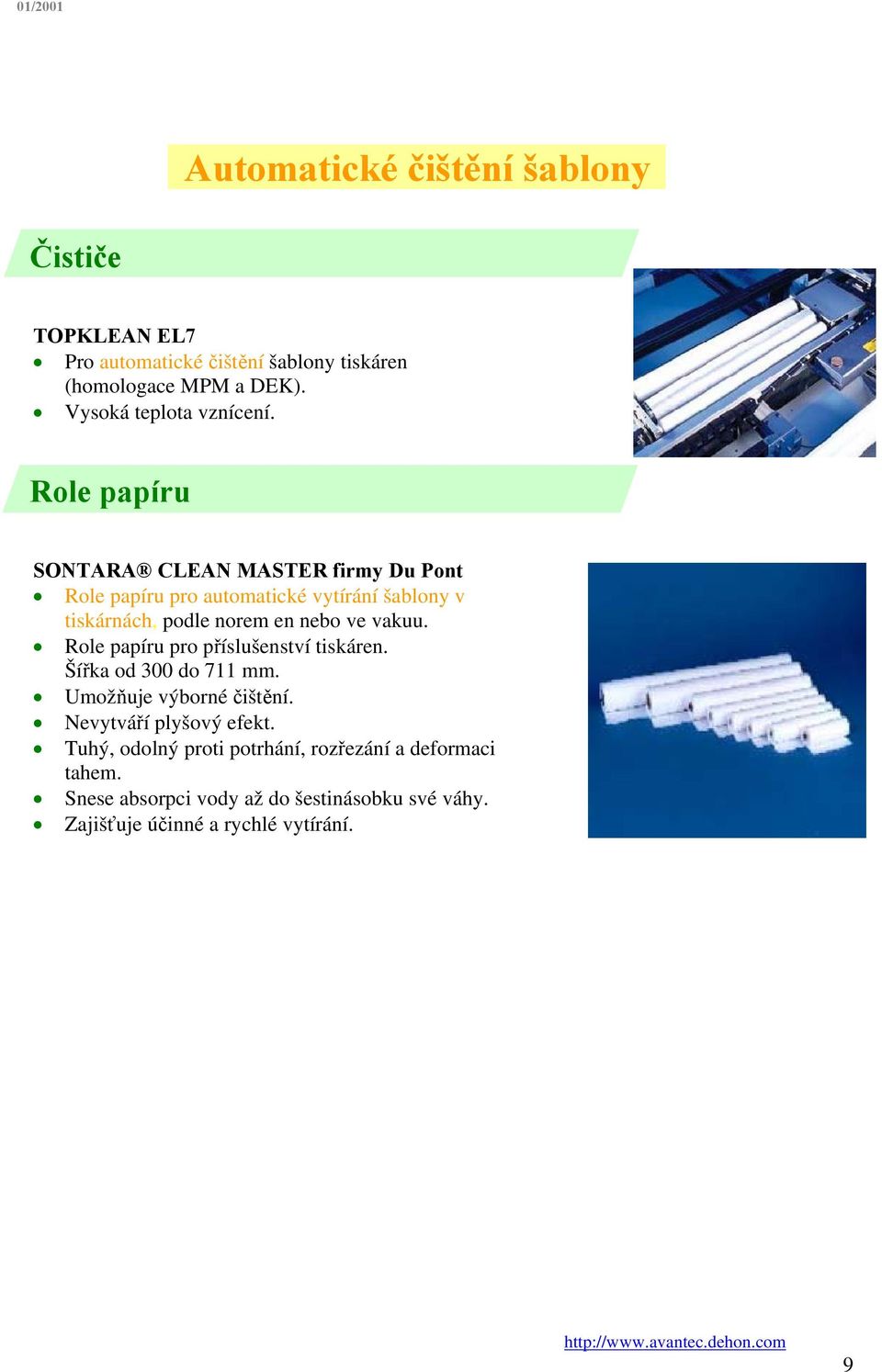

8 Automatické čištění šablony Čističe TOPKLEAN EL7 Pro automatické čištění šablony tiskáren (homologace MPM a DEK). Vysoká teplota vznícení. Role papíru SONTARA CLEAN MASTER firmy Du Pont Role papíru pro automatické vytírání šablony v tiskárnách, podle norem en nebo ve vakuu. Role papíru pro příslušenství tiskáren. Šířka od 300 do 711 mm. Umožňuje výborné čištění. Nevytváří plyšový efekt. Tuhý, odolný proti potrhání, rozřezání a deformaci tahem. Snese absorpci vody až do šestinásobku své váhy. Zajišťuje účinné a rychlé vytírání. 9

9 Ruční čištění šablony Čističe TOPKLEAN EL10F Ruční použití (nepolymerizované klihy, rastr, šablony). Poměrně rychlý výpar. Nízká viskozita. Nízké emise při pracovní teplotě. TOPKLEAN EL60 Čistí polymerizované i nepolymerizované nátěry. Vysoká teplota vznícení. Nízké emise při pracovní teplotě. Papírové utěrky SONTARA PRINT CLEAN firmy Du Pont : suché výtěrky Hladký papír 500 děrovaných utěrek v rolích (26x38 cm) utěrek v krabici (32x38 cm). Zdobený papír 500 děrovaných utěrek v rolích (30x38 cm). 300 utěrek v krabici (30x38 cm). Umožňuje vynikající čištění. Nevytváří plyšový efekt. Tuhý, odolný proti potrhání, rozřezání a deformaci tahem. Snese absorpci vody až do šestinásobku své váhy. STENCIL CLEAN: Nasycené utěrky Nasycené utěrky s hydrokarbony s vysokou odolností proti mastnotě. V sadě 150 utěrek (30x24,5 cm). Baleno v krabici se dvěma sadami. Umožňuje rychlé a efektivní čištění. Nevytváří plyšový efekt. Tuhý, odolný proti potrhání, rozřezání a deformaci tahem. Rychlé vysoušení. 10

10 Strojní čištění DPS a šablon HFE CO-SOLVANT SYSTEM HFE 71 IPA + TOPKLEAN EL20C Vysoká netavicí schopnost kvůli působení doplňkového rozpouštědla. Výplach v parách HFE/IPA. Nezanechává žádné stopy. Nevyžaduje žádné nebo minimum úprav čistícího zařízení 141b. Není toxický. Nenarušuje ozónovou vrstvu. Zcela klidný. Nižší spotřeba v porovnání se 141b. Bez poruch. HFE 71 IPA Vhodný k odmaštění ponory a parami. Obzvláště vhodný pro odstranění prachu, otisků prstů a lehkých olejových stop. Není toxický. Nenarušuje ozónovou vrstvu. Zcela klidný. Nižší spotřeba v porovnání se 141b. Bez poruch. Hydrocarbons TOPKLEAN EL20D Čištění v ultrazvukovém stroji EVD (Branson) «ve vakuu». TOPKLEAN EL60 Čištění polymerizovaných či nepolymerizovaných nátěrů. Vysoká teplota vzplanutí. Nízké emise při pracovní teplotě. 11

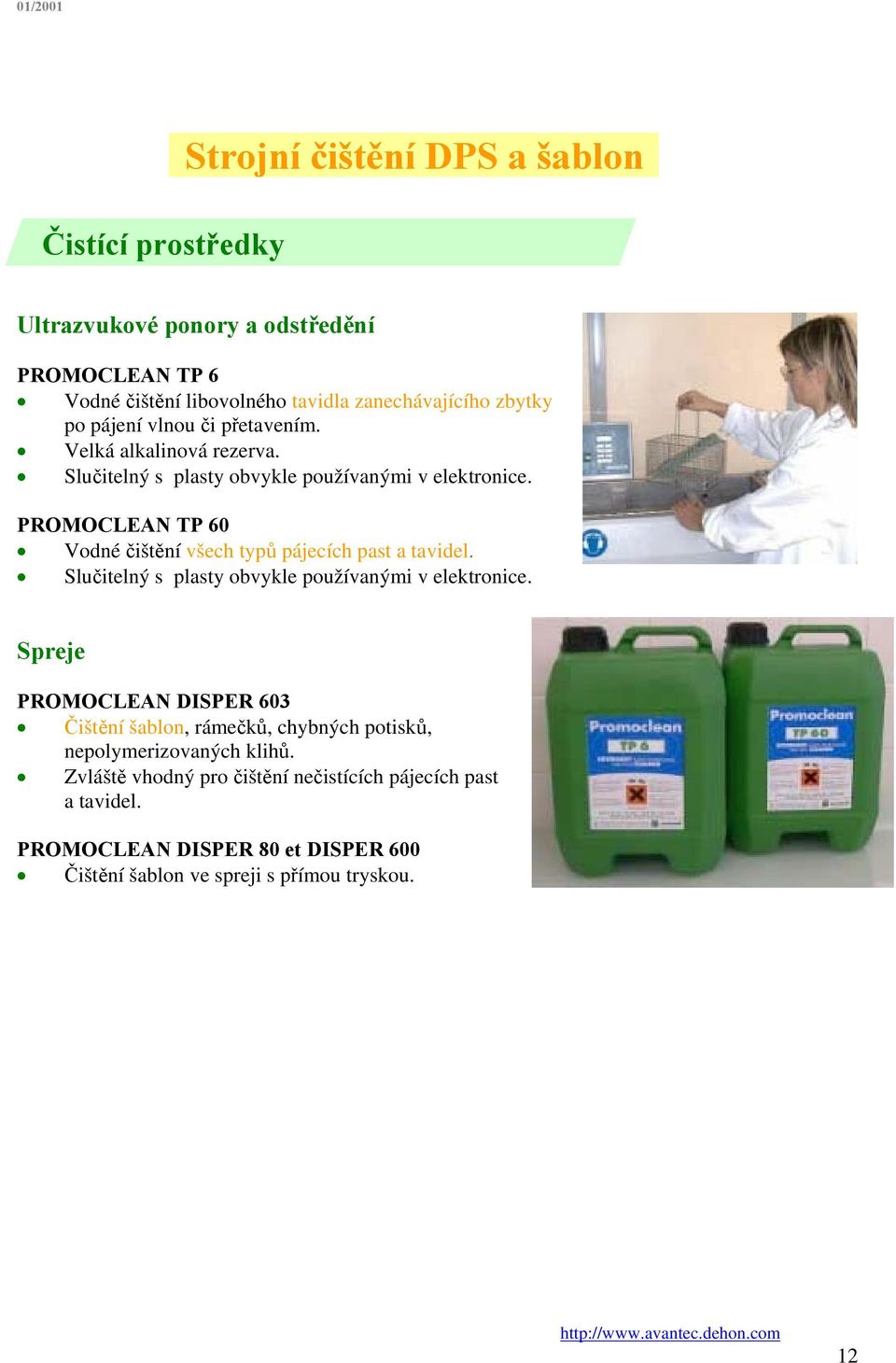

11 Čistící prostředky Strojní čištění DPS a šablon Ultrazvukové ponory a odstředění PROMOCLEAN TP 6 Vodné čištění libovolného tavidla zanechávajícího zbytky po pájení vlnou či přetavením. Velká alkalinová rezerva. Slučitelný s plasty obvykle používanými v elektronice. PROMOCLEAN TP 60 Vodné čištění všech typů pájecích past a tavidel. Slučitelný s plasty obvykle používanými v elektronice. Spreje PROMOCLEAN DISPER 603 Čištění šablon, rámečků, chybných potisků, nepolymerizovaných klihů. Zvláště vhodný pro čištění nečistících pájecích past a tavidel. PROMOCLEAN DISPER 80 et DISPER 600 Čištění šablon ve spreji s přímou tryskou. 12

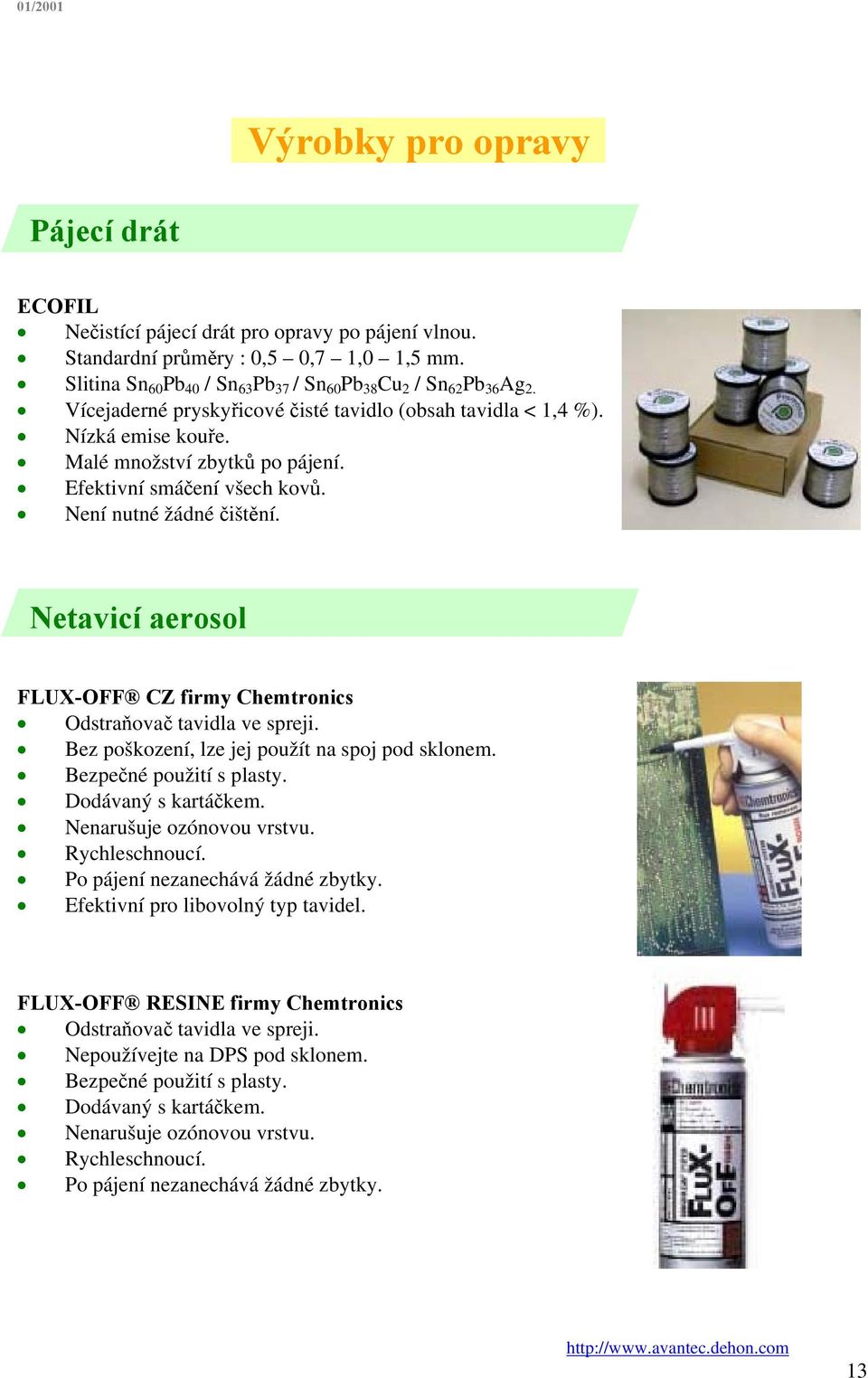

12 Výrobky pro opravy Pájecí drát ECOFIL Nečistící pájecí drát pro opravy po pájení vlnou. Standardní průměry : 0,5 0,7 1,0 1,5 mm. Slitina Sn 60 Pb 40 / Sn 63 Pb 37 / Sn 60 Pb 38 Cu 2 / Sn 62 Pb 36 Ag 2. Vícejaderné pryskyřicové čisté tavidlo (obsah tavidla < 1,4 %). Nízká emise kouře. Malé množství zbytků po pájení. Efektivní smáčení všech kovů. Není nutné žádné čištění. Netavicí aerosol FLUX-OFF CZ firmy Chemtronics Odstraňovač tavidla ve spreji. Bez poškození, lze jej použít na spoj pod sklonem. Bezpečné použití s plasty. Dodávaný s kartáčkem. Nenarušuje ozónovou vrstvu. Rychleschnoucí. Po pájení nezanechává žádné zbytky. Efektivní pro libovolný typ tavidel. FLUX-OFF RESINE firmy Chemtronics Odstraňovač tavidla ve spreji. Nepoužívejte na DPS pod sklonem. Bezpečné použití s plasty. Dodávaný s kartáčkem. Nenarušuje ozónovou vrstvu. Rychleschnoucí. Po pájení nezanechává žádné zbytky. 13

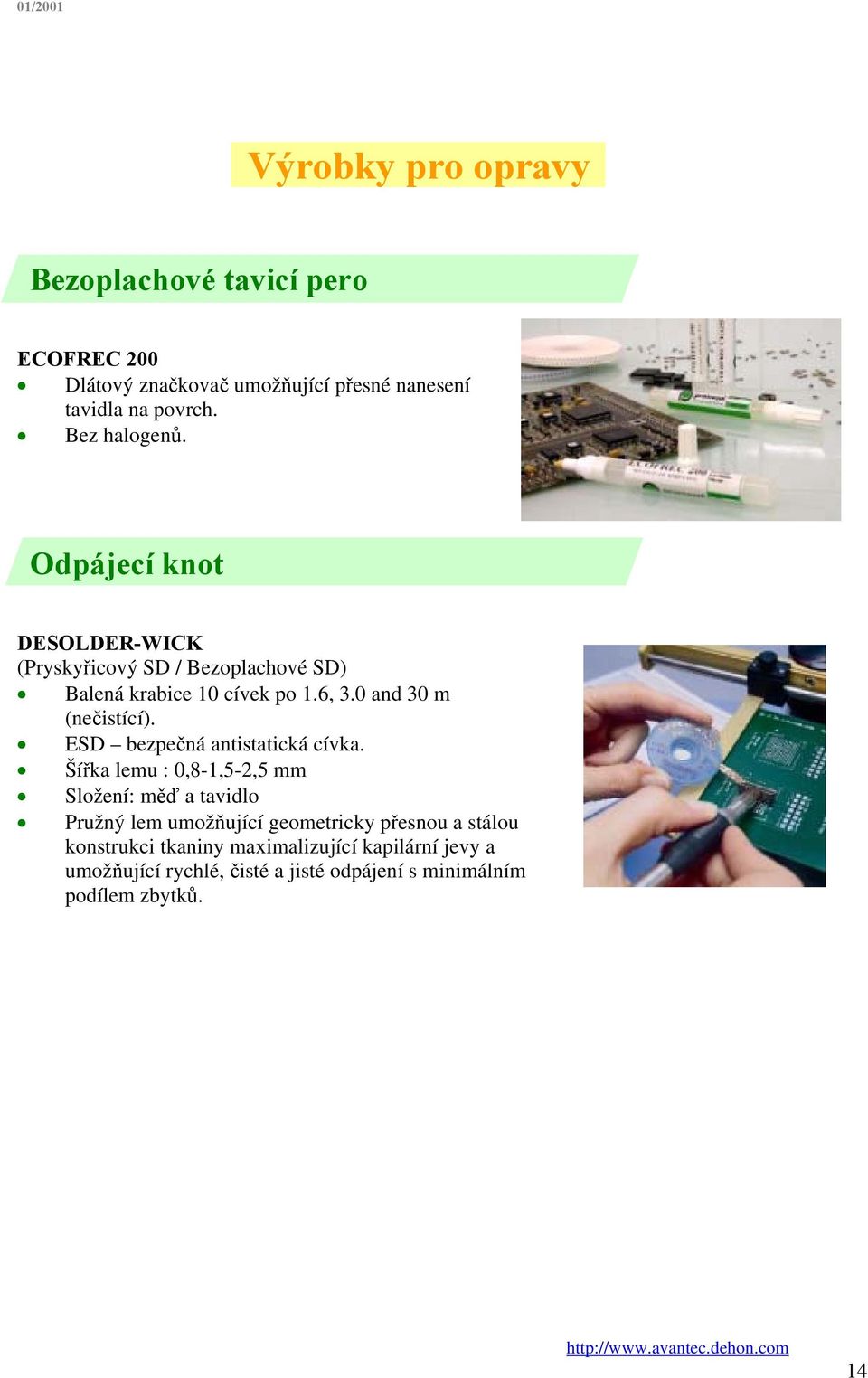

13 Výrobky pro opravy Bezoplachové tavicí pero ECOFREC 200 Dlátový značkovač umožňující přesné nanesení tavidla na povrch. Odpájecí knot DESOLDER-WICK (Pryskyřicový SD / Bezoplachové SD) Balená krabice 10 cívek po 1.6, 3.0 and 30 m (nečistící). ESD bezpečná antistatická cívka. Šířka lemu : 0,8-1,5-2,5 mm Složení: měď a tavidlo Pružný lem umožňující geometricky přesnou a stálou konstrukci tkaniny maximalizující kapilární jevy a umožňující rychlé, čisté a jisté odpájení s minimálním podílem zbytků. 14

14 Výrobky pro opravy Anti-Duster ULTRAJET RANGE firmy Chemtronics Protiprachový aerosol. Bez poškození. Bez nánosů oleje či vlhkosti. Bezpečný k ozónová vrstvě. ULTRAJET ALL-WAY spreje rychle čistící cokoliv ve všech směrech. Bez rizika zamrznutí či poškození citlivých ploch. Tavicí pasta ECOTACK SP 40 Lapkavá tavicí pasta pro opravy. Bezoplachová. Lze ji použít dispenzí či sítotiskem / šablonovým tiskem. Téměř bez zápachu. Nevyžaduje žádné čištění. SERIFLUX FA 35 Lepkavá tavicí pasta pro opravy. Nutné čištění zbytků. Lze ji použít dispenzí či šablonovým sítotiskem. 15

15 Contacts ČESKÁ REPUBLIKA A SLOVENSKO JAMI ELECTRONICS s.r.o. Mrs Marcela VÍŠKOVÁ Dubenecká 827, Tél. : (420) CZ Praha 9 Fax : (420)
