1 hp LaserJet 3300mfp použití

2

3 hp LaserJet 3300mfp Uživatelská příručka

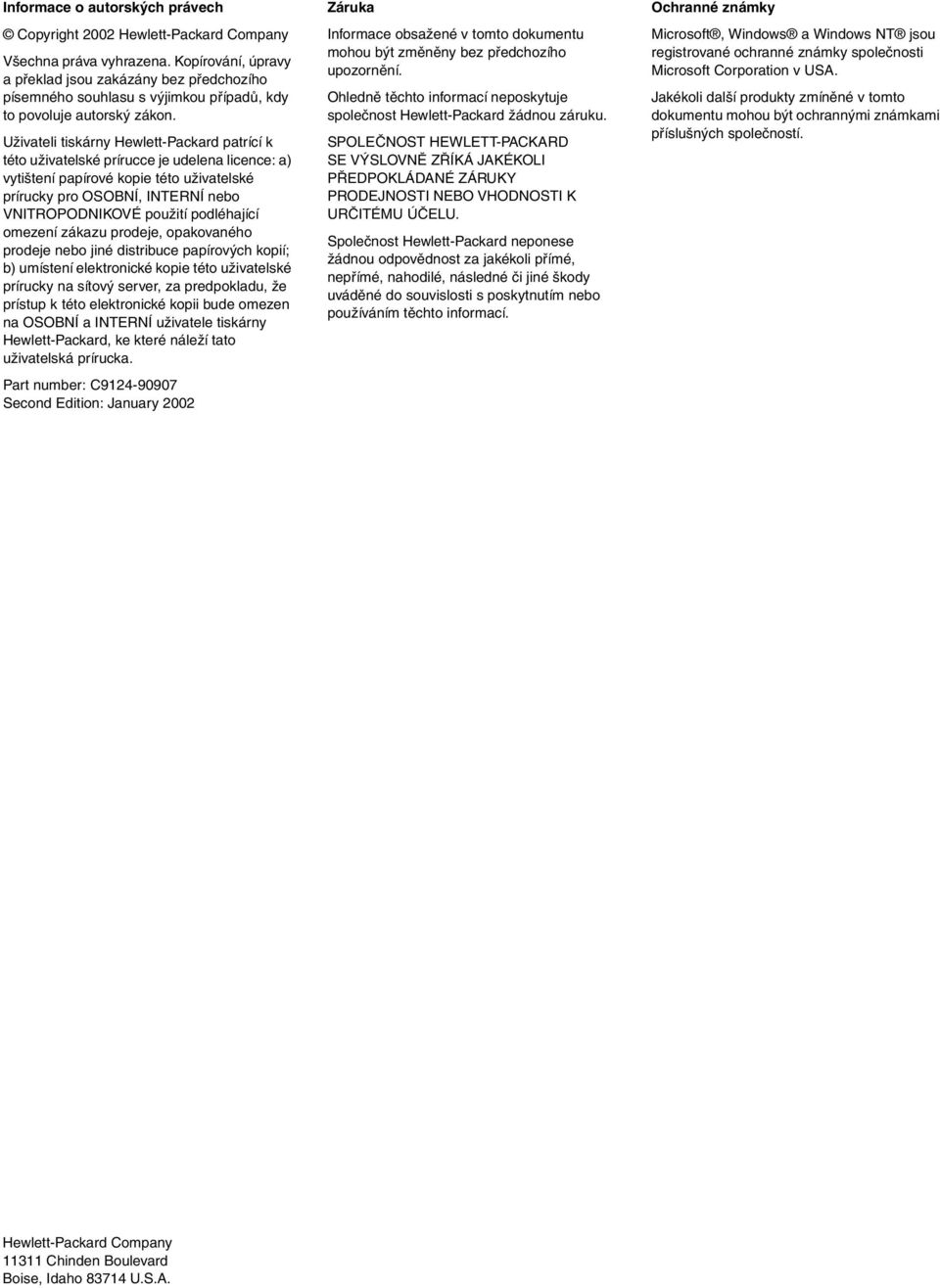

4 Informace o autorských právech Copyright 2002 Hewlett-Packard Company Všechna práva vyhrazena. Kopírování, úpravy a překlad jsou zakázány bez předchozího písemného souhlasu s výjimkou případů, kdy to povoluje autorský zákon. Uživateli tiskárny Hewlett-Packard patrící k této uživatelské prírucce je udelena licence: a) vytištení papírové kopie této uživatelské prírucky pro OSOBNÍ, INTERNÍ nebo VNITROPODNIKOVÉ použití podléhající omezení zákazu prodeje, opakovaného prodeje nebo jiné distribuce papírových kopií; b) umístení elektronické kopie této uživatelské prírucky na sítový server, za predpokladu, že prístup k této elektronické kopii bude omezen na OSOBNÍ a INTERNÍ uživatele tiskárny Hewlett-Packard, ke které náleží tato uživatelská prírucka. Part number: C Second Edition: January 2002 Záruka Informace obsažené v tomto dokumentu mohou být změněny bez předchozího upozornění. Ohledně těchto informací neposkytuje společnost Hewlett-Packard žádnou záruku. SPOLEČNOST HEWLETT-PACKARD SE VÝSLOVNĚ ZŘÍKÁ JAKÉKOLI PŘEDPOKLÁDANÉ ZÁRUKY PRODEJNOSTI NEBO VHODNOSTI K URČITÉMU ÚČELU. Společnost Hewlett-Packard neponese žádnou odpovědnost za jakékoli přímé, nepřímé, nahodilé, následné či jiné škody uváděné do souvislosti s poskytnutím nebo používáním těchto informací. Ochranné známky Microsoft, Windows a Windows NT jsou registrované ochranné známky společnosti Microsoft Corporation v USA. Jakékoli další produkty zmíněné v tomto dokumentu mohou být ochrannými známkami příslušných společností. Hewlett-Packard Company Chinden Boulevard Boise, Idaho U.S.A.

5 Obsah 1 Seznámení s výrobkem Identifikace typu výrobku HP LaserJet 3300mfp HP LaserJet 3300se mfp HP LaserJet 3310mfp HP LaserJet 3320mfp HP LaserJet 3320n mfp HP LaserJet 3330mfp Identifikace hardwarových součástí výrobku Hardwarové součásti výrobků řady HP LaserJet Identifikace součástí ovládacího panelu výrobku Ovládací prvky faxu Alfanumerická tlačítka Ovládací prvky Nabídka a Zrušit Ovládací prvky Kopie, Skenovat a Start Identifikace součástí tiskového serveru HP Jetdirect 310x Identifikace softwarových součástí výrobku Začínáme Správné umístění výrobku Připojení kabelu tiskárny k přístroji Instalace tiskové kazety Instalace a naplnění vstupních zásobníků pro média Instalace vstupního zásobníku automatického podavače dokumentů (ADF) Připojení napájecího kabelu Vložení předloh, které chcete kopírovat nebo skenovat Vložení předloh na skleněnou desku skeneru Vložení předloh do vstupního zásobníku ADF Kontrola provedených kroků Vnitřní test tiskárny Vnitřní test kopírky pomocí vstupního zásobníku automatického podavače dokumentů. 33 Vnitřní test kopírky pomocí skleněné desky skeneru Postup při vytištění schématu nabídky ovládacího panelu Změna obecného výchozího nastavení výrobku Nastavení výrobku řady HP LaserJet Tisk konfigurační stránky Vytištění konfigurační stránky Vytištění schématu nabídky ovládacího panelu Postup při vytištění schématu nabídky ovládacího panelu Obnovení výchozího nastavení definovaného výrobcem Postup při obnovení výchozího nastavení definovaného výrobcem Změna jazyka použitého na displeji Postup při změně jazyka použitého na displeji Změna výchozí velikosti papíru Postup při změně výchozí velikosti papíru Použití ovládacích prvků hlasitosti Změna hlasitosti výstražných zvuků Změna hlasitosti u výrobku s faxovými funkcemi EN 3

6 Změna hlasitosti vyzvánění u výrobku s faxovými funkcemi Změna hlasitosti tónů kláves na ovládacím panelu Změna nastavení pomocí počítače Změna výchozího nastavení pro všechny aplikace (systém Windows) Změna výchozího nastavení pro všechny aplikace (platforma Macintosh) Dočasná změna nastavení pomocí softwarové aplikace (systém Windows) Dočasná změna nastavení pomocí softwarové aplikace (platforma Macintosh) Tisk Tisk s ručním podáváním Tisk s ručním podáváním Zastavení nebo zrušení tiskové úlohy Tiskové ovladače Seznámení s nastavením kvality tisku Dočasná změna nastavení kvality tisku Změna nastavení kvality tisku pro všechny budoucí tiskové úlohy Povolení úsporného režimu (úspora toneru) Optimalizace kvality tisku u různých typů médií Přístup k optimalizační funkci Tisk obálek Tisk jedné obálky Tisk více obálek Tisk na fólie a štítky Tisk na fólie a štítky Tisk na formulář s hlavičkou a na předtištěný formulář Tisk na formulář s hlavičkou a předtištěný formulář Tisk na média vlastního formátu nebo na kartón Tisk na média vlastního formátu nebo na kartón Tisk na obě strany média (ruční oboustranný tisk) Ruční oboustranný tisk na média s nízkou gramáží Oboustranný tisk na média s vysokou gramáží a na kartón (přímá dráha média) Tisk více stránek na jeden list média Tisk více stránek na jeden list (Windows) Tisk více stránek na jeden list (Macintosh) Tisk brožur Tisk brožur Tisk vodoznaků Přístup k funkci vodotisku Kopírování Spuštění kopírovací úlohy Zrušení kopírovací úlohy Nastavení kvality kopií pro aktuální úlohu Nastavení kvality kopií pro aktuální úlohu Přizpůsobení výchozí kvality kopií Přizpůsobení kvality kopií Přizpůsobení kontrastu (světlejší nebo tmavší kopie) u aktuální kopírovací úlohy Přizpůsobení kontrastu (světlejší nebo tmavší kopie) u aktuální kopírovací úlohy Úprava výchozího nastavení kontrastu (světlejší nebo tmavší kopie) Úprava nastavení kontrastu Zvětšení nebo zmenšení kopií u aktuální úlohy Zvětšení nebo zmenšení kopií u aktuální úlohy Přizpůsobení výchozí velikosti kopie Změna výchozí velikosti kopie Změna nastavení kompletování kopií Změna nastavení kompletování kopií pro aktuální úlohu EN

7 Změna výchozího nastavení kompletování kopií Změna počtu kopií Změna počtu kopií pro aktuální úlohu Změna výchozího počtu kopií Použití softwaru Kopírka HP LaserJet Přístup k programu Kopírka HP LaserJet (systémy Windows a Macintosh) Použití softwaru Rozšířené kopírování HP LaserJet Přístup k softwaru Rozšířené kopírování HP LaserJet (systém Windows) Přístup k softwaru Rozšířené kopírování HP LaserJet (počítač Macintosh) Kopírování fotografií, oboustranných předloh a knih Kopírování nebo skenování fotografie Kopírování vícestránkových oboustranných předloh Kopírování knihy Skenování Vysvětlení metod skenování Skenování z ovládacího panelu výrobku Skenování z ovládacího panelu výrobku pomocí tlačítka Start skenování Použití tlačítka Skenovat do v kombinaci s portem USB a paralelním portem Použití tlačítka Skenovat do v kombinaci se sít ovým připojením Změna naprogramování cílů tlačítka Skenovat do Změna naprogramování tlačítka Start skenování Zrušení skenovací úlohy Skenování pomocí softwaru výrobku Skenování pomocí aplikace HP LaserJet Director (Windows) Skenování pomocí aplikace HP LaserJet Director (Macintosh) Použití skenování po stránkách (Windows) Použití skenování po stránkách (Macintosh) Skenování pomocí softwaru standardu TWAIN Použití náhledu skenování ze skleněné desky skeneru Archivace skenovaného textu a obrazů Archivace naskenovaného obrazu Použití archivační funkce (Macintosh) Skenování s rozpoznáváním znaků Úprava naskenovaného textu (Windows a Macintosh) Změna textového procesoru používaného ke zpracování rozpoznaného textu Použití funkce OCR aplikace HP LaserJet Director Zlepšení kvality obrazů ve správci dokumentů HP LaserJet Document nebo v aplikaci HP Photo Center Přístup k funkcím pro zlepšení kvality obrazů (Windows) Přidávání poznámek do dokumentů HP Přístup k funkcím pro práci s poznámkami ve správci dokumentů HP LaserJet Změna nastavení poznámek Připojení poznámek k souborům s naskenovanými obrazy Odesílání naskenovaných dokumentů v příloze elektronické pošty Skenování do elektronické pošty (Windows) Skenování do zprávy elektronické pošty (Macintosh) Alternativní postup odesílání naskenovaných souborů elektronickou poštou Rozlišení skeneru a barvy Pokyny pro rozlišení a barvy Barvy Faxování Nastavení informací v hlavičce faxu Nastavení hlavičky faxu Nastavení režimu odpovídání EN 5

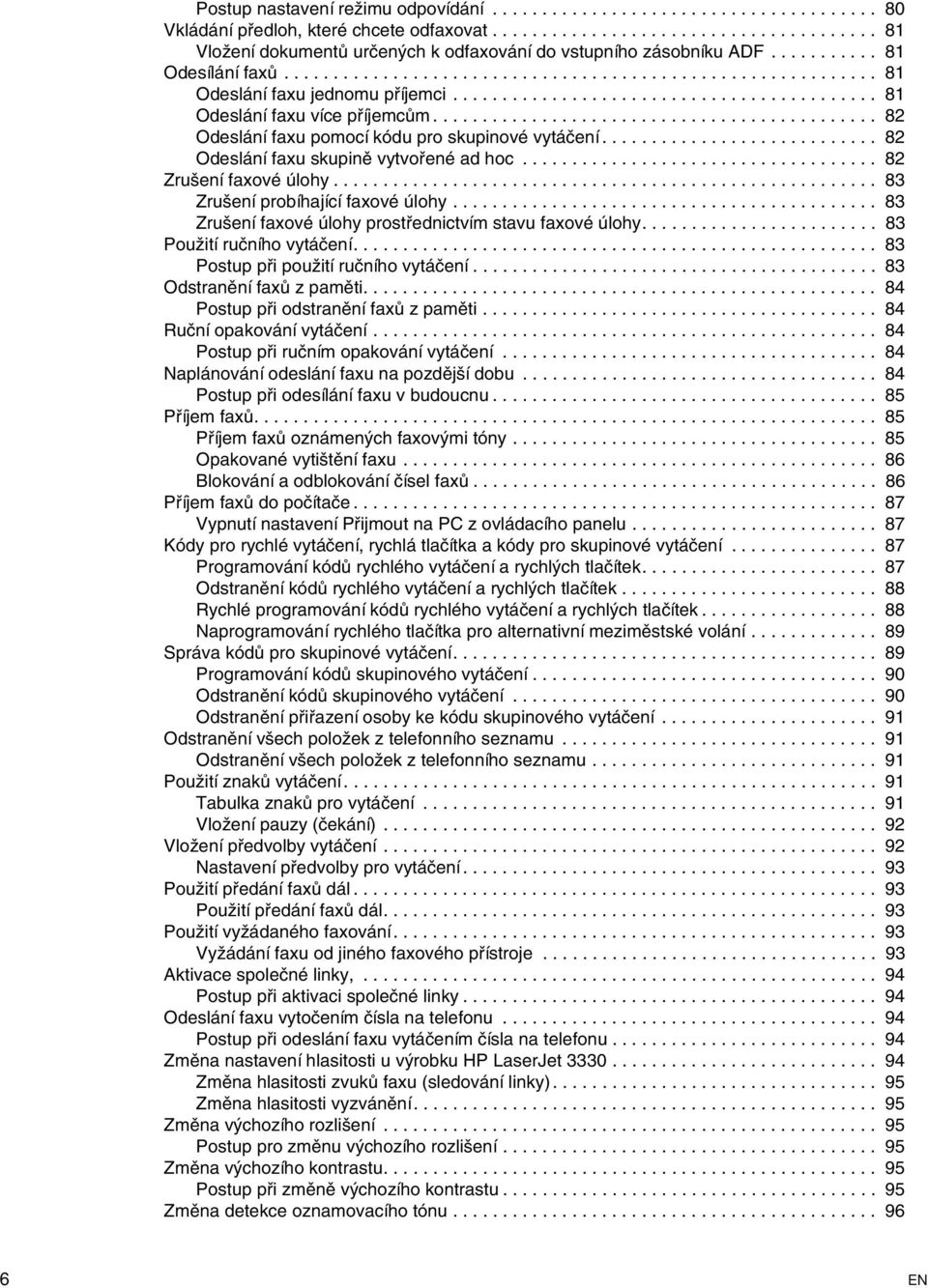

8 Postup nastavení režimu odpovídání Vkládání předloh, které chcete odfaxovat Vložení dokumentů určených k odfaxování do vstupního zásobníku ADF Odesílání faxů Odeslání faxu jednomu příjemci Odeslání faxu více příjemcům Odeslání faxu pomocí kódu pro skupinové vytáčení Odeslání faxu skupině vytvořené ad hoc Zrušení faxové úlohy Zrušení probíhající faxové úlohy Zrušení faxové úlohy prostřednictvím stavu faxové úlohy Použití ručního vytáčení Postup při použití ručního vytáčení Odstranění faxů z paměti Postup při odstranění faxů z paměti Ruční opakování vytáčení Postup při ručním opakování vytáčení Naplánování odeslání faxu na pozdější dobu Postup při odesílání faxu v budoucnu Příjem faxů Příjem faxů oznámených faxovými tóny Opakované vytištění faxu Blokování a odblokování čísel faxů Příjem faxů do počítače Vypnutí nastavení Přijmout na PC z ovládacího panelu Kódy pro rychlé vytáčení, rychlá tlačítka a kódy pro skupinové vytáčení Programování kódů rychlého vytáčení a rychlých tlačítek Odstranění kódů rychlého vytáčení a rychlých tlačítek Rychlé programování kódů rychlého vytáčení a rychlých tlačítek Naprogramování rychlého tlačítka pro alternativní meziměstské volání Správa kódů pro skupinové vytáčení Programování kódů skupinového vytáčení Odstranění kódů skupinového vytáčení Odstranění přiřazení osoby ke kódu skupinového vytáčení Odstranění všech položek z telefonního seznamu Odstranění všech položek z telefonního seznamu Použití znaků vytáčení Tabulka znaků pro vytáčení Vložení pauzy (čekání) Vložení předvolby vytáčení Nastavení předvolby pro vytáčení Použití předání faxů dál Použití předání faxů dál Použití vyžádaného faxování Vyžádání faxu od jiného faxového přístroje Aktivace společné linky, Postup při aktivaci společné linky Odeslání faxu vytočením čísla na telefonu Postup při odeslání faxu vytáčením čísla na telefonu Změna nastavení hlasitosti u výrobku HP LaserJet Změna hlasitosti zvuků faxu (sledování linky) Změna hlasitosti vyzvánění Změna výchozího rozlišení Postup pro změnu výchozího rozlišení Změna výchozího kontrastu Postup při změně výchozího kontrastu Změna detekce oznamovacího tónu EN

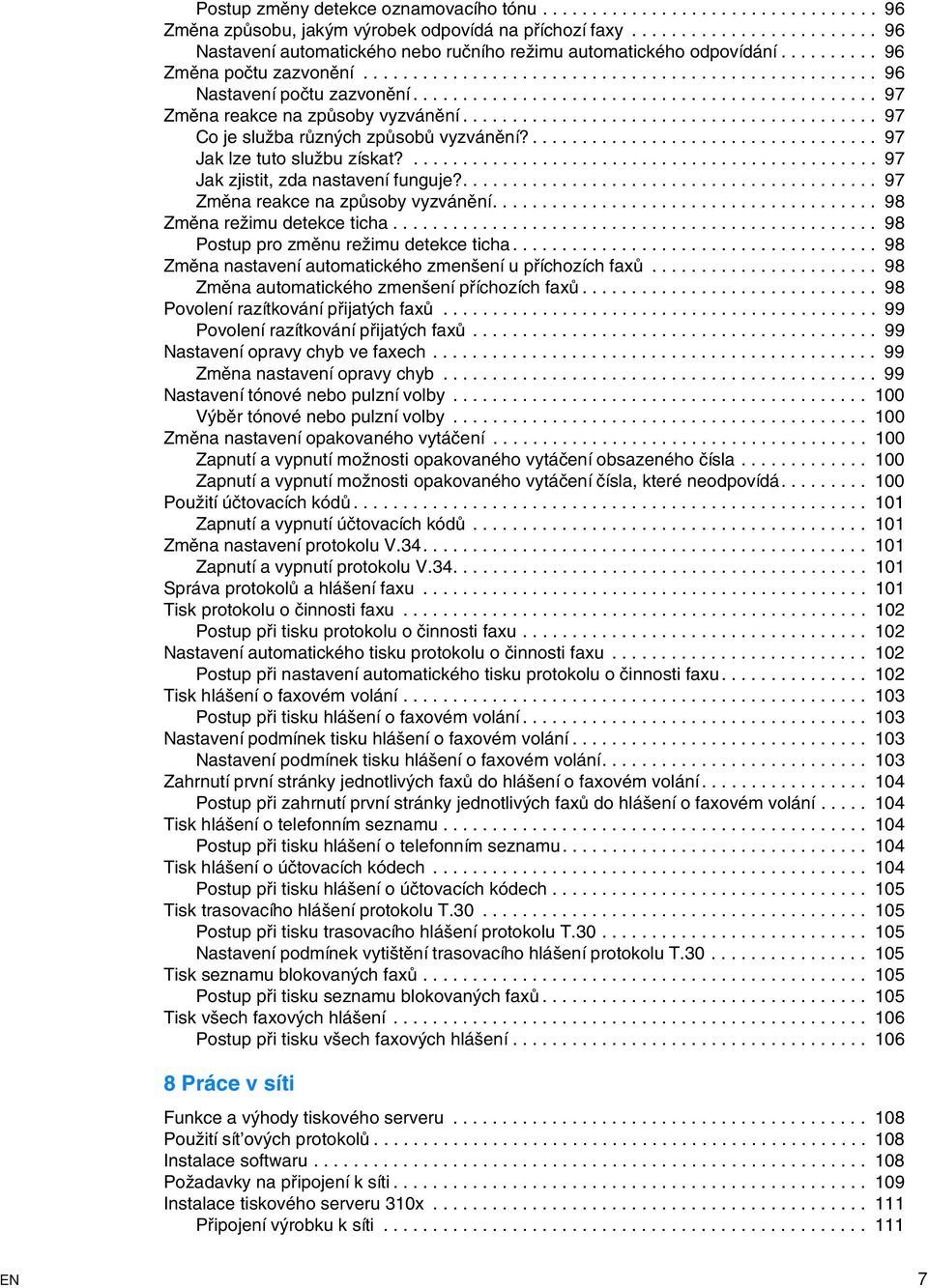

9 Postup změny detekce oznamovacího tónu Změna způsobu, jakým výrobek odpovídá na příchozí faxy Nastavení automatického nebo ručního režimu automatického odpovídání Změna počtu zazvonění Nastavení počtu zazvonění Změna reakce na způsoby vyzvánění Co je služba různých způsobů vyzvánění? Jak lze tuto službu získat? Jak zjistit, zda nastavení funguje? Změna reakce na způsoby vyzvánění Změna režimu detekce ticha Postup pro změnu režimu detekce ticha Změna nastavení automatického zmenšení u příchozích faxů Změna automatického zmenšení příchozích faxů Povolení razítkování přijatých faxů Povolení razítkování přijatých faxů Nastavení opravy chyb ve faxech Změna nastavení opravy chyb Nastavení tónové nebo pulzní volby Výběr tónové nebo pulzní volby Změna nastavení opakovaného vytáčení Zapnutí a vypnutí možnosti opakovaného vytáčení obsazeného čísla Zapnutí a vypnutí možnosti opakovaného vytáčení čísla, které neodpovídá Použití účtovacích kódů Zapnutí a vypnutí účtovacích kódů Změna nastavení protokolu V Zapnutí a vypnutí protokolu V Správa protokolů a hlášení faxu Tisk protokolu o činnosti faxu Postup při tisku protokolu o činnosti faxu Nastavení automatického tisku protokolu o činnosti faxu Postup při nastavení automatického tisku protokolu o činnosti faxu Tisk hlášení o faxovém volání Postup při tisku hlášení o faxovém volání Nastavení podmínek tisku hlášení o faxovém volání Nastavení podmínek tisku hlášení o faxovém volání Zahrnutí první stránky jednotlivých faxů do hlášení o faxovém volání Postup při zahrnutí první stránky jednotlivých faxů do hlášení o faxovém volání Tisk hlášení o telefonním seznamu Postup při tisku hlášení o telefonním seznamu Tisk hlášení o účtovacích kódech Postup při tisku hlášení o účtovacích kódech Tisk trasovacího hlášení protokolu T Postup při tisku trasovacího hlášení protokolu T Nastavení podmínek vytištění trasovacího hlášení protokolu T Tisk seznamu blokovaných faxů Postup při tisku seznamu blokovaných faxů Tisk všech faxových hlášení Postup při tisku všech faxových hlášení Práce v síti Funkce a výhody tiskového serveru Použití sít ových protokolů Instalace softwaru Požadavky na připojení k síti Instalace tiskového serveru 310x Připojení výrobku k síti EN 7

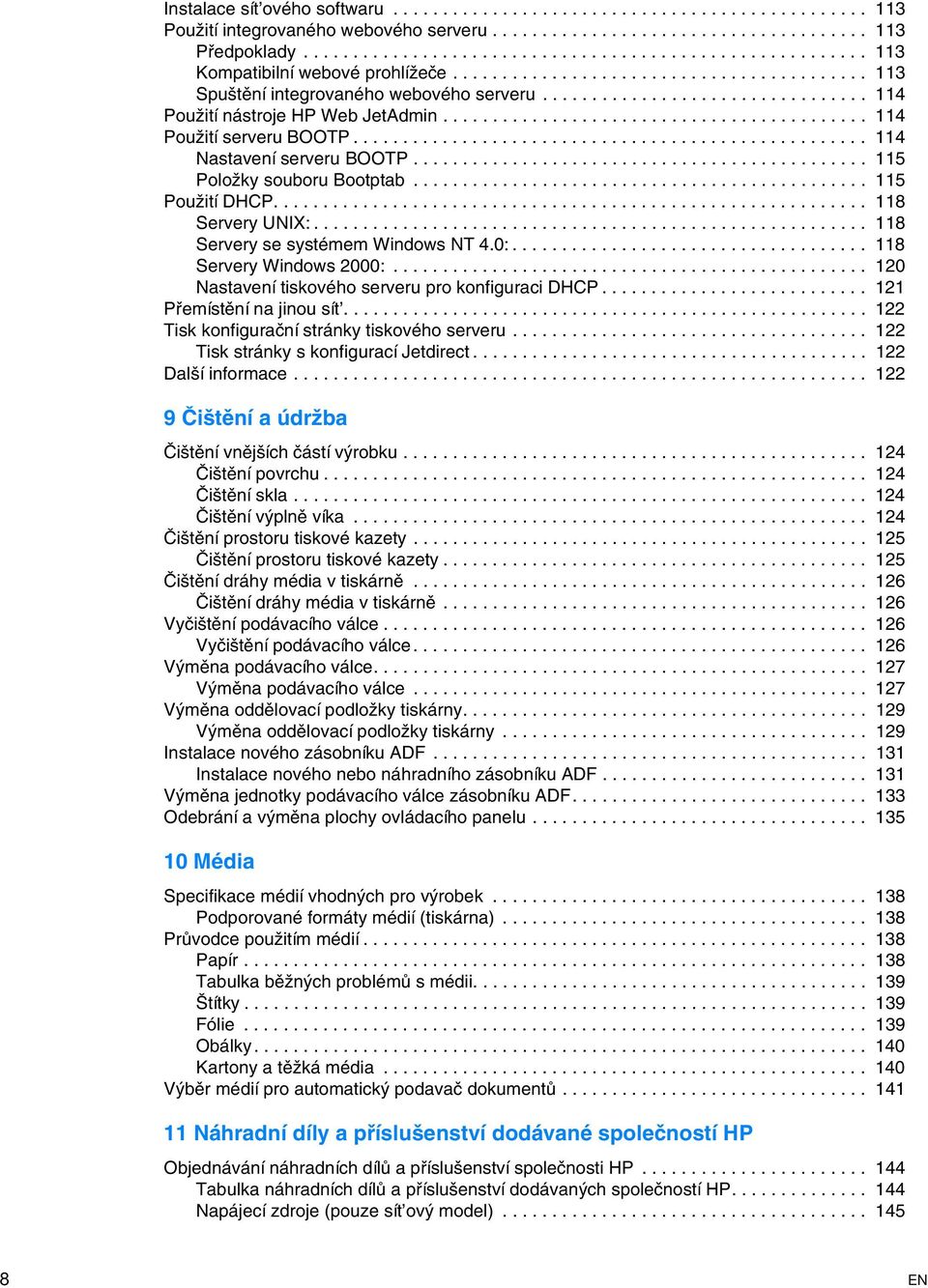

10 Instalace sít ového softwaru Použití integrovaného webového serveru Předpoklady Kompatibilní webové prohlížeče Spuštění integrovaného webového serveru Použití nástroje HP Web JetAdmin Použití serveru BOOTP Nastavení serveru BOOTP Položky souboru Bootptab Použití DHCP Servery UNIX: Servery se systémem Windows NT 4.0: Servery Windows 2000: Nastavení tiskového serveru pro konfiguraci DHCP Přemístění na jinou sít Tisk konfigurační stránky tiskového serveru Tisk stránky s konfigurací Jetdirect Další informace Čištění a údržba Čištění vnějších částí výrobku Čištění povrchu Čištění skla Čištění výplně víka Čištění prostoru tiskové kazety Čištění prostoru tiskové kazety Čištění dráhy média v tiskárně Čištění dráhy média v tiskárně Vyčištění podávacího válce Vyčištění podávacího válce Výměna podávacího válce Výměna podávacího válce Výměna oddělovací podložky tiskárny Výměna oddělovací podložky tiskárny Instalace nového zásobníku ADF Instalace nového nebo náhradního zásobníku ADF Výměna jednotky podávacího válce zásobníku ADF Odebrání a výměna plochy ovládacího panelu Média Specifikace médií vhodných pro výrobek Podporované formáty médií (tiskárna) Průvodce použitím médií Papír Tabulka běžných problémů s médii Štítky Fólie Obálky Kartony a těžká média Výběr médií pro automatický podavač dokumentů Náhradní díly a příslušenství dodávané společností HP Objednávání náhradních dílů a příslušenství společnosti HP Tabulka náhradních dílů a příslušenství dodávaných společností HP Napájecí zdroje (pouze sít ový model) EN

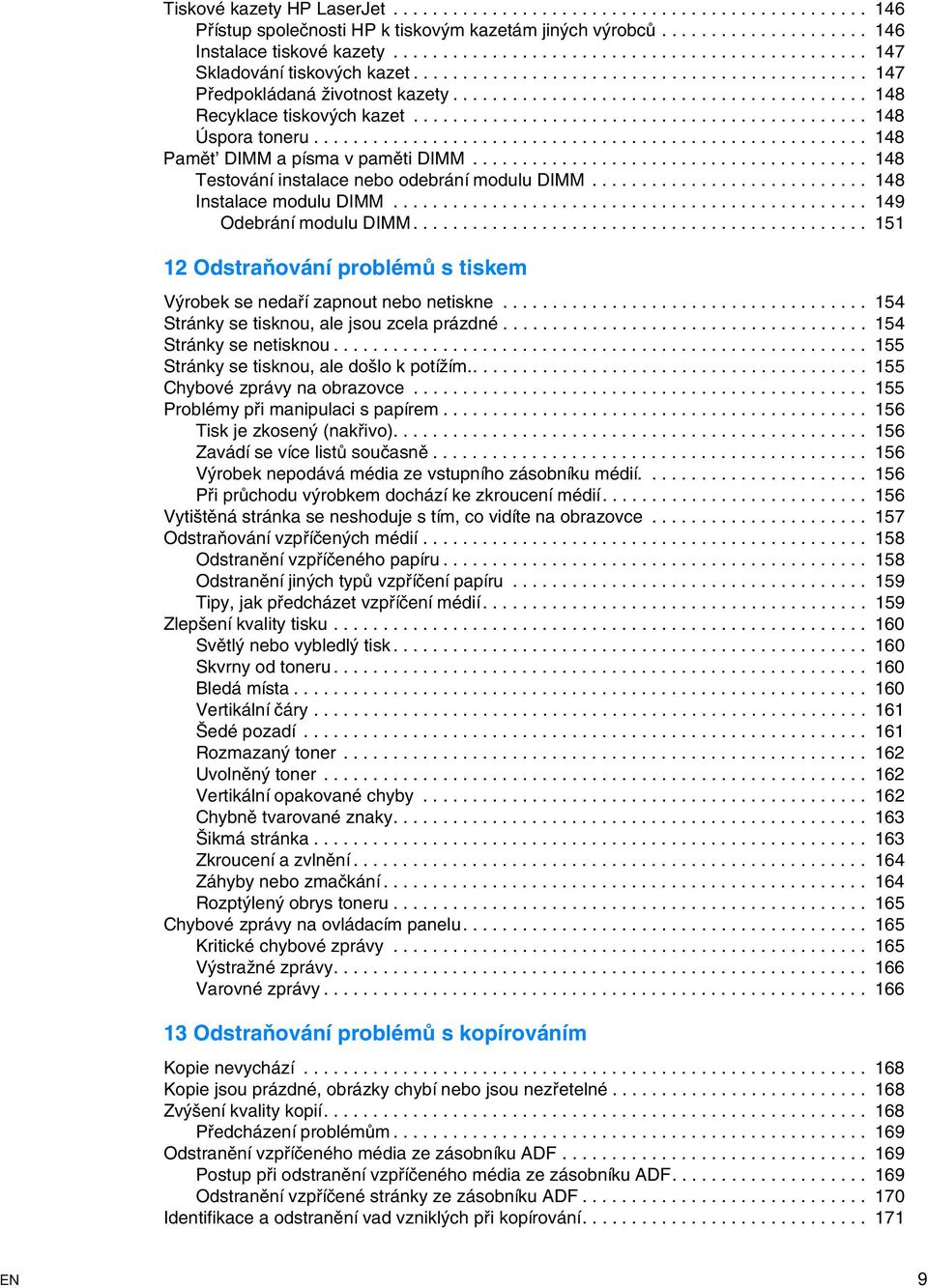

11 Tiskové kazety HP LaserJet Přístup společnosti HP k tiskovým kazetám jiných výrobců Instalace tiskové kazety Skladování tiskových kazet Předpokládaná životnost kazety Recyklace tiskových kazet Úspora toneru Pamět DIMM a písma v paměti DIMM Testování instalace nebo odebrání modulu DIMM Instalace modulu DIMM Odebrání modulu DIMM Odstraňování problémů s tiskem Výrobek se nedaří zapnout nebo netiskne Stránky se tisknou, ale jsou zcela prázdné Stránky se netisknou Stránky se tisknou, ale došlo k potížím Chybové zprávy na obrazovce Problémy při manipulaci s papírem Tisk je zkosený (nakřivo) Zavádí se více listů současně Výrobek nepodává média ze vstupního zásobníku médií Při průchodu výrobkem dochází ke zkroucení médií Vytištěná stránka se neshoduje s tím, co vidíte na obrazovce Odstraňování vzpříčených médií Odstranění vzpříčeného papíru Odstranění jiných typů vzpříčení papíru Tipy, jak předcházet vzpříčení médií Zlepšení kvality tisku Světlý nebo vybledlý tisk Skvrny od toneru Bledá místa Vertikální čáry Šedé pozadí Rozmazaný toner Uvolněný toner Vertikální opakované chyby Chybně tvarované znaky Šikmá stránka Zkroucení a zvlnění Záhyby nebo zmačkání Rozptýlený obrys toneru Chybové zprávy na ovládacím panelu Kritické chybové zprávy Výstražné zprávy Varovné zprávy Odstraňování problémů s kopírováním Kopie nevychází Kopie jsou prázdné, obrázky chybí nebo jsou nezřetelné Zvýšení kvality kopií Předcházení problémům Odstranění vzpříčeného média ze zásobníku ADF Postup při odstranění vzpříčeného média ze zásobníku ADF Odstranění vzpříčené stránky ze zásobníku ADF Identifikace a odstranění vad vzniklých při kopírování EN 9

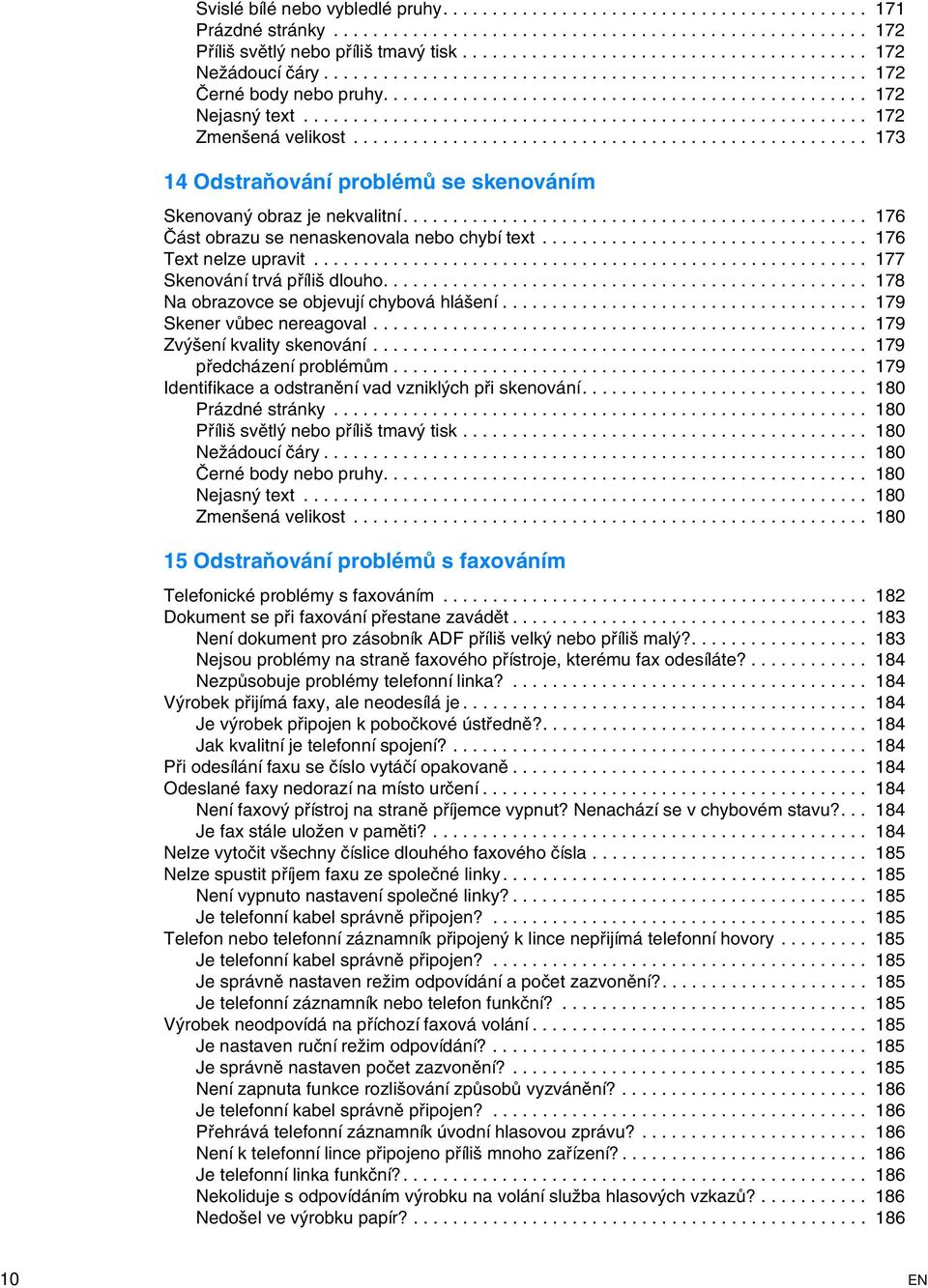

12 Svislé bílé nebo vybledlé pruhy Prázdné stránky Příliš světlý nebo příliš tmavý tisk Nežádoucí čáry Černé body nebo pruhy Nejasný text Zmenšená velikost Odstraňování problémů se skenováním Skenovaný obraz je nekvalitní Část obrazu se nenaskenovala nebo chybí text Text nelze upravit Skenování trvá příliš dlouho Na obrazovce se objevují chybová hlášení Skener vůbec nereagoval Zvýšení kvality skenování předcházení problémům Identifikace a odstranění vad vzniklých při skenování Prázdné stránky Příliš světlý nebo příliš tmavý tisk Nežádoucí čáry Černé body nebo pruhy Nejasný text Zmenšená velikost Odstraňování problémů s faxováním Telefonické problémy s faxováním Dokument se při faxování přestane zavádět Není dokument pro zásobník ADF příliš velký nebo příliš malý? Nejsou problémy na straně faxového přístroje, kterému fax odesíláte? Nezpůsobuje problémy telefonní linka? Výrobek přijímá faxy, ale neodesílá je Je výrobek připojen k pobočkové ústředně? Jak kvalitní je telefonní spojení? Při odesílání faxu se číslo vytáčí opakovaně Odeslané faxy nedorazí na místo určení Není faxový přístroj na straně příjemce vypnut? Nenachází se v chybovém stavu? Je fax stále uložen v paměti? Nelze vytočit všechny číslice dlouhého faxového čísla Nelze spustit příjem faxu ze společné linky Není vypnuto nastavení společné linky? Je telefonní kabel správně připojen? Telefon nebo telefonní záznamník připojený k lince nepřijímá telefonní hovory Je telefonní kabel správně připojen? Je správně nastaven režim odpovídání a počet zazvonění? Je telefonní záznamník nebo telefon funkční? Výrobek neodpovídá na příchozí faxová volání Je nastaven ruční režim odpovídání? Je správně nastaven počet zazvonění? Není zapnuta funkce rozlišování způsobů vyzvánění? Je telefonní kabel správně připojen? Přehrává telefonní záznamník úvodní hlasovou zprávu? Není k telefonní lince připojeno příliš mnoho zařízení? Je telefonní linka funkční? Nekoliduje s odpovídáním výrobku na volání služba hlasových vzkazů? Nedošel ve výrobku papír? EN

13 Faxy jsou odesílány nebo přijímány velmi pomalu Odesíláte nebo přijímáte velmi složítý fax? Nemá přijímající faxové zařízení pomalý modem? Byl fax odeslán nebo přijat ve velmi vysokém rozlišení? Jak kvalitní je telefonní spojení? Faxy se netisknou nebo se tisknou neprávně Je do vstupního zásobníku vloženo médium? Je vybrána volba příjmu faxů počítačem? Faxy se tisknou na dvě stránky namísto jedné Je správně nastaveno automatické zmenšení? Přijaté faxy jsou příliš světlé nebo se tiskne jen polovina stránky Nedošel ve výrobku při tisku faxu toner? Protokoly o činnosti faxu nebo zprávy o volání se netisknou správně Je nastavení protokolu o činnosti a zpráv o volání správné? Hlasitost je příliš vysoká nebo příliš nízká Je třeba změnit nastavení hlasitosti? Odstraňování problémů se sítí Základní informace o odstraňování problémů Je tiskárna zapnuta a připravena? Je tiskárna zapnutá a připravená? Je v pořádku port USB tiskového serveru? (Svítí indikátor USB ON nepřerušeně zeleným světlem?) Jaký je stav indikátoru USB? Je v pořádku napájení a stav tiskového serveru? (Svítí indikátor napájení a stavu nepřerušovaně zeleným světlem?) Je v pořádku propojení 10/100? (Indikátor 10 nebo 100 svítí trvale zeleně?) Zkontrolujte stav vstupu a výstupu tiskového serveru Konfigurační stránku nelze vytisknout Chybové zprávy LAN Error: EXTERNAL LOOPBACK (EXTERNÍ ZPĚTNÁ SMYČKA) LAN Error: INFINITE DEFERRAL (NEKONEČNÉ ODLOŽENÍ) LAN Error: RETRY FAULTS (CHYBA OPAKOVÁNÍ) LAN Error: NO LINKBEAT (NENÍ TESTOVACÍ SIGNÁL) Obnovení nastavení tiskového serveru 310x na hodnoty od výrobce Popis konfigurační stránky Obecné informace Informace o portu USB Statistika sítě Informace o protokolu TCP/IP Informace protokolu IPX/SPX Informace o protokolu sítě Novell NetWare Informace protokolu AppleTalk Informace o protokolu DLC/LLC Chybové zprávy Prohlédněte si obecné informace na serveru Slovníček Dodatek A Informace o specifikaci a směrnicích Výrobky řady HP LaserJet Specifikace výrobků řady HP LaserJet Prohlášení o bezpečnosti laserových paprsků Nařízení komise FCC Prohlášení o shodě EN 11

14 Kanadské předpisy DOC Finské prohlášení o laseru Prohlášení EMI pro Koreu Japonské předpisy VCCI třídy B Faxové funkce výrobku HP LaserJet Specifikace faxových funkcí výrobku HP LaserJet Požadavky FCC podle bodu 68 (USA) Zákon o ochraně telefonního účastníka (USA) Požadavky IC CS Informace o směrnicích pro státy EU Tiskový server HP Jetdirect 310x Specifikace tiskového serveru HP Jetdirect 310x Soulad s předpisy FCC Prohlášení o souhlasu s podmínkami Austrálie Kanada Japonské předpisy VCCI třídy Osvědčení EMI pro Koreu Čínské prohlášení o bezpečnosti Program pro dozor nad ekologickými produkty Ochrana životního prostředí Tvorba ozonu Spotřeba energie Spotřeba toneru Spotřeba papíru Plasty Spotřební materiál HP LaserJet Informace o programu vracení a recyklace tiskových spotřebních materiálů HP Vracení materiálu v USA Vracení materiálu mimo USA papír Omezení materiálů Listy bezpečnostních dat materiálu Rozšířená záruka Dostupnost náhradních dílů a spotřebního materiálu Další informace Baterie ve výrobcích řady HP LaserJet Dodatek B Záruky a licence Licenční smlouva softwaru HP Prohlášení společnosti HP o omezené záruce Dodatek C Servis a podpora Servis hardwaru Získání hardwarových servisních služeb Rozšířená záruka Formulář servisních informací Rejstřík 12 EN

15 1 Seznámení s výrobkem Tyto části vás seznámí s novým výrobkem řady HP LaserJet 3300: Identifikace typu výrobku Identifikace hardwarových součástí výrobku Identifikace součástí ovládacího panelu výrobku Identifikace součástí tiskového serveru HP Jetdirect 310x Identifikace softwarových součástí výrobku CZWW 13

16 Identifikace typu výrobku V těchto částech se seznámíte s rysy výrobku a zkontrolujete, zda balení obsahuje všechny součásti: HP LaserJet 3300mfp HP LaserJet 3300se mfp HP LaserJet 3310mfp HP LaserJet 3320mfp HP LaserJet 3320n mfp HP LaserJet 3330mfp HP LaserJet 3300mfp Výrobek HP LaserJet 3300mfp tiskne a kopíruje až 15 stránek za minutu a dodává se standardně s kopírkou a skenerem se skleněnou deskou, 32 MB paměti RAM, paticí pro moduly DIMM obsahující přídavná písma a pamět, s certifikovaným portem USB 1.1 a paralelním portem IEEE 1284-B Obsah balení: 1) Tisková kazeta, 2) napájecí kabel, 3) úvodní příručka a leták pro podporu, 4) disk CD-ROM obsahující software produktu a elektronickou uživatelskou příručku, 5) vstupní zásobník médií s kapacitou 250 listů a prioritní vstupní zásobník Seznámení s výrobkem CZWW

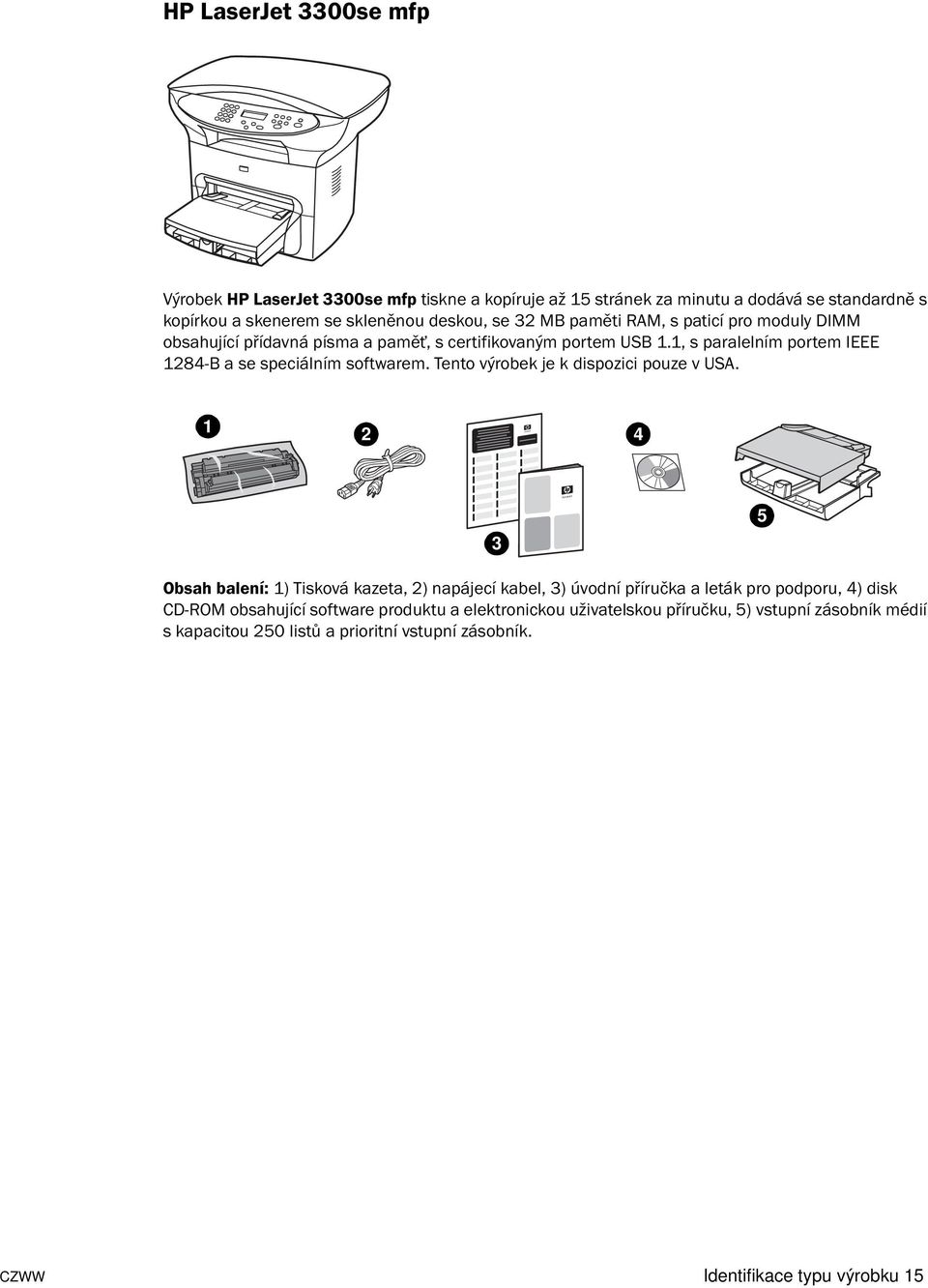

17 HP LaserJet 3300se mfp Výrobek HP LaserJet 3300se mfp tiskne a kopíruje až 15 stránek za minutu a dodává se standardně s kopírkou a skenerem se skleněnou deskou, se 32 MB paměti RAM, s paticí pro moduly DIMM obsahující přídavná písma a pamět, s certifikovaným portem USB 1.1, s paralelním portem IEEE 1284-B a se speciálním softwarem. Tento výrobek je k dispozici pouze v USA Obsah balení: 1) Tisková kazeta, 2) napájecí kabel, 3) úvodní příručka a leták pro podporu, 4) disk CD-ROM obsahující software produktu a elektronickou uživatelskou příručku, 5) vstupní zásobník médií s kapacitou 250 listů a prioritní vstupní zásobník. CZWW Identifikace typu výrobku 15

18 HP LaserJet 3310mfp Výrobek HP LaserJet 3310mfp je zařízení zaměřené především na kopírování, které tiskne a kopíruje rychlostí až 15 stránek za minutu a standardně se dodává se skleněnou deskou pro kopírování a skenování, s automatickým podavačem dokumentů (zásobník ADF) na 50 listů, s 32 MB paměti RAM, s paticí pro moduly DIMM obsahující přídavná písma a pamět, s certifikovaným portem USB 1.1 a s paralelním portem IEEE 1284-B. Výrobek HP LaserJet 3310 nemá na ovládacím panelu umístěna žádná tlačítka pro skenování Obsah balení: 1) Tisková kazeta, 2) napájecí kabel, 3) úvodní příručka a leták pro podporu, 4) disk CD-ROM obsahující software produktu a elektronickou uživatelskou příručku, 5) vstupní zásobník médií s kapacitou 250 listů a prioritní vstupní zásobník, 6) vstupní zásobník ADF. Skenování lze u výrobku HP LaserJet 3310 ovládat z počítače prostřednictvím softwaru tohoto výrobku Seznámení s výrobkem CZWW

19 HP LaserJet 3320mfp Výrobek HP LaserJet 3320mfp je zařízení zaměřené především na kopírování, které tiskne a kopíruje rychlostí až 15 stránek za minutu a standardně se dodává se skleněnou deskou pro kopírování a skenování, s automatickým podavačem dokumentů (zásobník ADF) na 50 listů, s 32 MB paměti RAM, s paticí pro moduly DIMM obsahující přídavná písma a pamět, s certifikovaným portem USB 1.1 a s paralelním portem IEEE 1284-B Obsah balení: 1) Tisková kazeta, 2) napájecí kabel, 3) úvodní příručka a leták pro podporu, 4) disk CD-ROM obsahující software produktu a elektronickou uživatelskou příručku, 5) vstupní zásobník médií s kapacitou 250 listů a prioritní vstupní zásobník, 6) vstupní zásobník ADF. CZWW Identifikace typu výrobku 17

20 HP LaserJet 3320n mfp Výrobek HP LaserJet 3320n mfp je zařízení zaměřené především na kopírování, které tiskne a kopíruje rychlostí až 15 stránek za minutu a standardně se dodává se skleněnou deskou pro kopírování a skenování, s automatickým podavačem dokumentů (zásobník ADF) na 50 listů, s 32 MB paměti RAM, s paticí pro moduly DIMM obsahující přídavná písma a pamět, s certifikovaným portem USB 1.1 a s paralelním portem IEEE 1284-B. Tento výrobek zahrnuje rovněž prostředky pro práci v síti a dodává se s ním tiskový server HP Jetdirect 310x umožňující připojení k síti typu 10Base-T nebo 100Base-Tx (nazývané také sít Ethernet a Fast Ethernet). Tiskový server poskytuje sít ová řešení prostřednictvím komunikace přes protokoly TCP/IP, IPX/SPX, Novell Netware a AppleTalk Obsah balení: 1) Tisková kazeta, 2) napájecí kabel, 3) úvodní příručka a leták pro podporu, 4) disk CD-ROM obsahující software produktu a elektronickou uživatelskou příručku, 5) vstupní zásobník médií s kapacitou 250 listů a prioritní vstupní zásobník, 6) vstupní zásobník ADF, 7) tiskový server HP Jetdirect 310x s montážní sponou, 8) certifikovaný kabel USB 2.0, 9) napájecí adaptér tiskového serveru Seznámení s výrobkem CZWW

21 HP LaserJet 3330mfp Výrobek HP LaserJet 3330mfp je zařízení zaměřené především na kopírování, které tiskne a kopíruje rychlostí až 15 stránek za minutu a standardně se dodává se skleněnou deskou pro kopírování a skenování, s automatickým podavačem dokumentů (zásobník ADF) na 50 listů, s 32 MB paměti RAM, s paticí pro moduly DIMM obsahující přídavná písma a pamět, s certifikovaným portem USB 1.1 a s paralelním portem IEEE 1284-B. Výrobek 3330 je vybaven také kompletní sadou funkcí pro faxování a obsahuje fax V.34 s telefonním seznamem, dotazováním faxu a funkcemi pro odložený fax Obsah balení: 1) Tisková kazeta, 2) napájecí kabel, 3) úvodní příručka a leták pro podporu, 4) disk CD-ROM obsahující software produktu a elektronickou uživatelskou příručku, 5) vstupní zásobník médií s kapacitou 250 listů a prioritní vstupní zásobník, 6) vstupní zásobník ADF, 7) faxová příručka, 8) telefonní kabel. CZWW Identifikace typu výrobku 19

22 Identifikace hardwarových součástí výrobku Hardwarové součásti výrobků řady HP LaserJet Ovládací panel tiskárny 2 Dvířka tiskové kazety 3 Vstupní zásobník ADF 4 Vstupní zásobník média 5 Prioritní vstupní zásobník 6 Víko skleněné desky skeneru 7 Levý boční panel 8 Západka levého bočního panelu 9 Port USB 10 Paralelní port 11 Zásuvka napájení 12 Vypínač (výrobek pro napájení 220 V) 13 Dvířka pro přímou dráhu média 20 1 Seznámení s výrobkem CZWW

23 Identifikace součástí ovládacího panelu výrobku Vyberte část řídicího panelu výrobku HP LaserJet 3300, kterou chcete zobrazit. 1 Ovládací prvky faxu 2 Alfanumerická tlaèítka 3 Ovládací prvky Nabídka a Zrušit 4 Ovládací prvky Kopie, Skenovat a Start Ovládací prvky faxu Ovládací prvky faxu slouží k příjmu a odesílání faxů a k nastavování běžně používaných parametrů faxu. Faxové funkce jsou k dispozici pouze u výrobku HP LaserJet Pokyny k použití ovládacích prvků faxu naleznete v části Faxování. CZWW Identifikace souèástí ovládacího panelu výrobku 21

24 Alfanumerická tlačítka Pokud je váš model vybaven faxovými funkcemi, můžete použít alfanumerická tlačítka k zadávání dat na displej výrobku a k vytáčení telefonních čísel při faxování. Informace o použití alfanumerických kláves naleznete v části Použití znaků vytáčení. U modelů, které nejsou vybaveny faxovými funkcemi, jsou tlačítka na klávesnici pouze číselná. Ovládací prvky Nabídka a Zrušit Tyto ovládací prvky slouží k výběru položek nabídky, ke zjišt ování stavu výrobku a ke zrušení aktuální úlohy Seznámení s výrobkem CZWW

25 Ovládací prvky Kopie, Skenovat a Start Tyto ovládací prvky umožňují změnit běžně používaná výchozí nastavení a spustit skenování nebo kopírování. Pokyny ke kopírování naleznete v části Kopírování. Pokyny ke skenování naleznete v části Skenování. Identifikace součástí tiskového serveru HP Jetdirect 310x Pokud jste zakoupili model HP LaserJet 3320n, obdrželi jste s ním rovněž tiskový server HP Jetdirect 310x. Hlavní rysy tiskového serveru jsou vyobrazeny níže. Informace o použití tiskového serveru pro připojení výrobku k síti naleznete v části Práce v síti tlačítko Test 2 Sít ový port 3 Indikátory 10 a Zásuvka elektrického rozvodu 5 Port USB 6 Indikátory stavu CZWW Identifikace souèástí tiskového serveru HP Jetdirect 310x 23
