1 Digitáln lní Video Rekord ordér Návod k obsluze Před manipulací se zařízen zením si, prosím, pečliv livěprostudujte následujn sledují návod a uschovejte ho pro další využit ití. CPD507 V0.983

2 Zvláštní upozornění!!! D/V konektor není výstup VGA Na zadní části přístroje se nachází konektor D/V, který slouží pouze pro připojení externího převodníku RGB video signálu na VGA výstup pro LCD a CRT monitory. Tento výstup slouží pouze pro připojení VGA převodníku, v žádném případě nepřipojujte přímo LCD/CRT monitor, hrozí trvalé poškození přístroje!!! Rozšíření o DVD±RW mechaniku Digitální záznamové zařízení CPD50x se vyrábí v provedení: 1) bez vypalovací DVD mechaniky ( provedení CPD503, CPD505 a CPD 507) 2) s vestavěnou DVD mechanikou ( provedení CPD503D, CPD505D a CPD 507D) Zařízení uvedená na trh bez vestavěné DVD±RW mechaniky se nedají dodatečně o tuto mechaniku doplnit, z důvodu nevestavěného řadiče pro DVD mechaniku. V případě připojení DVD mechaniky hrozí trvalé poškození přístroje!!! Poděkování Rádi bychom vám poděkovali za nákup našeho výrobku. Toto zařízení bylo vyrobeno s maximální péčí o kvalitu, aby byly uspokojeny všechny vaše požadavky. Tento návod vám vysvětlí, jak zařízení instalovat. Uschovejte ho, prosím, pro další využití. Pozn.: Verze: G6-04-V354-07; AP: 0020 Pozn.: Při jakékoliv změně AP se prosím obraťte na Vašeho dodavatele.

3 BEZPEČNOSTN NOSTNÍ UPOZORNĚNÍ VAROVÁNÍ Nebezpečí elektrického šoku VAROVÁNÍ: Nevystavujte toto zařízení dešti a vlhku, mohlo by dojít k elektrickému šoku. Zařízení používejte pouze s napájecím kabelem, označeným na nálepce. V opačném případě by mohlo dojít ke zranění nebo smrti elektrickým šokem a k porušení podmínek záruky. Blesk uvnitř trojúhelníku je symbol, upozorňující uživatele na přítomnost neizolovaného, nebezpečného elektrického napětí v krytu výrobku, které může způsobit elektrický šok. Vykřičník uvnitř trojúhelníku je symbol, upozorňující uživatele na přítomnost důležitých provozních nebo servisních instrukcí v dokumentech, dodaných k výrobku. CE značka Toto zařízení bylo vyrobeno tak, aby splňovalo požadavky radiového rušení EN : A1 : 200, EN : 2000, EN :1995, EN : A1 : 1998.

4 OBSAH DÍLY A VLASTNOSTI 1.1 VLASTNOSTI OBSAH BALENÍ TECHNICKÉ ÚDAJE ČELNÍ PANEL ZADNÍ PANEL INSTALACE A PŘIPOJENP IPOJENÍ 2.1 PŘIPOJENÍ ZAČÍNÁME POKROČIL ILÉ FUNKCE 3.1 NASTAVENÍ DETEKCE POHYBU SÍŤOVÁ ZÁLOHA ZÁKLADNÍ FUNKCE 4.1 NAHRÁVÁNÍ PŘEHRÁVÁNÍ NASTAVENÍ MENU 5.1 STROM MENU VSTUP DO MENU HLAVNÍ MENU - ZÁZNAM_ HLAVNÍ MENU -ČASOVAČ HLAVNÍ MENU - DATUM HLAVNÍ MENU POKROČILÁ NASTAVENÍ POKROČILÁ NASTAVENÍ - KAMERA POKROČILÁ NASTAVENÍ - DETEKCE POKROČILÁ NASTAVENÍ - DISPLEJ POKROČILÁ NASTAVENÍ - POPLACH POKROČILÁ NASTAVENÍ VZDÁLENÝ PŘÍSTUP POKROČILÁ NASTAVENÍ - SYSTÉM POKROČILÁ NASTAVENÍ - SÍŤ PORKOČILÁ NASTAVENÍ - ZÁLOHA POKROČILÁ NASTAVENÍ - HDD INFO POKROČILÁ NASTAVENÍ ZÁZNAM UDÁLOSTI DALŠÍ FUNKCE 6.1 VYHLEDÁVÁNÍ X DIGITÁLNÍ ZOOM UZAMČENÍ KLÁVESNICE PŘEPÍNÁNÍ N/P SYSTÉMŮ AKTUALIZACE USB LICENCOVANÝ SOFTWARE AP PŘIPOJENÍ K AP PŘES IE PROHLÍŽEČ RETR GPRS VOLITELNÉ PERIFERIE ODSTRAŇOV OVÁNÍ ZÁVAD 7.1 FAQ CPCAM GLOBAL SERVICE PŘÍLOHA #1 PŘÍLOHA #2 PŘÍLOHA #3 ROZVRH NAHRÁVÁNÍ PŘÍLOHA #4 KOMPATIBILNÍ USB PŘÍLOHA #5 KOMPATIBILNÍ HDD #1 INSTALACE HDD #2 KONFIGURACE PIN

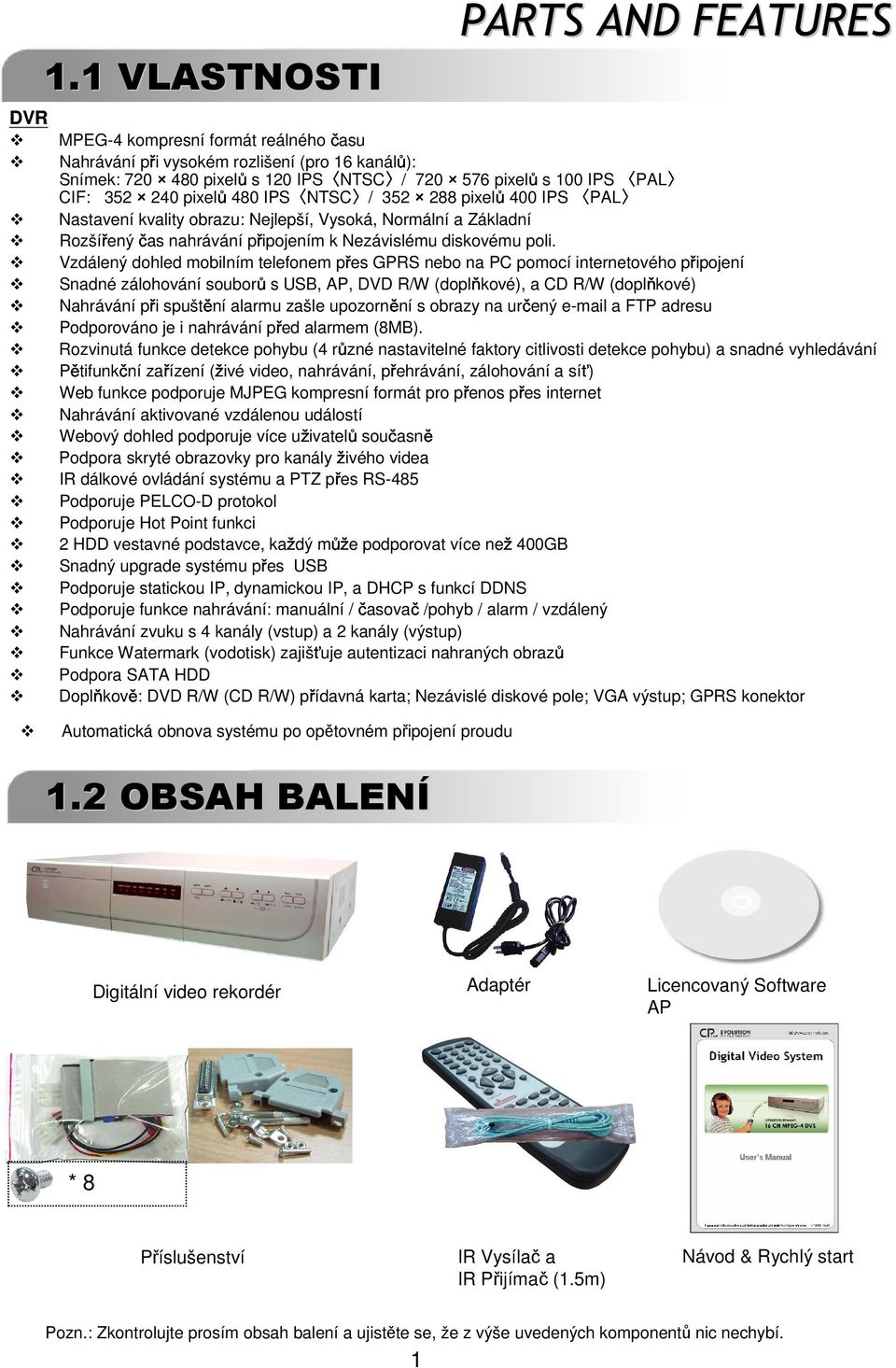

5 DVR PARTS AND FEATURES PAL PAL MPEG-4 kompresní formát reálného času Nahrávání při vysokém rozlišení (pro 16 kanálů): Snímek: pixelůs120 IPS NTSC / pixelůs100 IPS CIF: pixelů480 IPS NTSC / pixelů400 IPS Nastavení kvality obrazu: Nejlepší, Vysoká, Normální a Základní Rozšířený čas nahrávání připojením k Nezávislému diskovému poli. Vzdálený dohled mobilním telefonem přes GPRS nebo na PC pomocí internetového připojení Snadné zálohování souborůsusb, AP, DVD R/W (doplňkové), a CD R/W (doplňkové) Nahrávání při spuštění alarmu zašle upozornění s obrazy na určený a FTP adresu Podporováno je i nahrávání před alarmem (8MB). Rozvinutá funkce detekce pohybu (4 různé nastavitelné faktory citlivosti detekce pohybu) a snadné vyhledávání Pětifunkční zařízení (živé video, nahrávání, přehrávání, zálohování a síť) Web funkce podporuje MJPEG kompresní formát pro přenos přes internet Nahrávání aktivované vzdálenou událostí Webový dohled podporuje více uživatelůsoučasně Podpora skryté obrazovky pro kanály živého videa IR dálkové ovládání systému a PTZ přes RS-485 Podporuje PELCO-D protokol Podporuje Hot Point funkci 2 HDD vestavné podstavce, každý může podporovat více než400gb Snadný upgrade systému přes USB Podporuje statickou IP, dynamickou IP, a DHCP s funkcí DDNS Podporuje funkce nahrávání: manuální / časovač/pohyb / alarm / vzdálený Nahrávání zvuku s 4 kanály (vstup) a 2 kanály (výstup) Funkce Watermark (vodotisk) zajišťuje autentizaci nahraných obrazů Podpora SATA HDD Doplňkově: DVD R/W (CD R/W) přídavná karta; Nezávislé diskové pole; VGA výstup; GPRS konektor 1.1 VLASTNOSTI Automatická obnova systému po opětovném připojení proudu 1.2 OBSAH BALENÍ Digitální video rekordér Adaptér Licencovaný Software AP * 8 Příslušenství IR Vysílač a IR Přijímač (1.5m) Návod & Rychlý start Pozn.: Zkontrolujte prosím obsah balení a ujistěte se, že z výše uvedených komponentů nic nechybí. 1

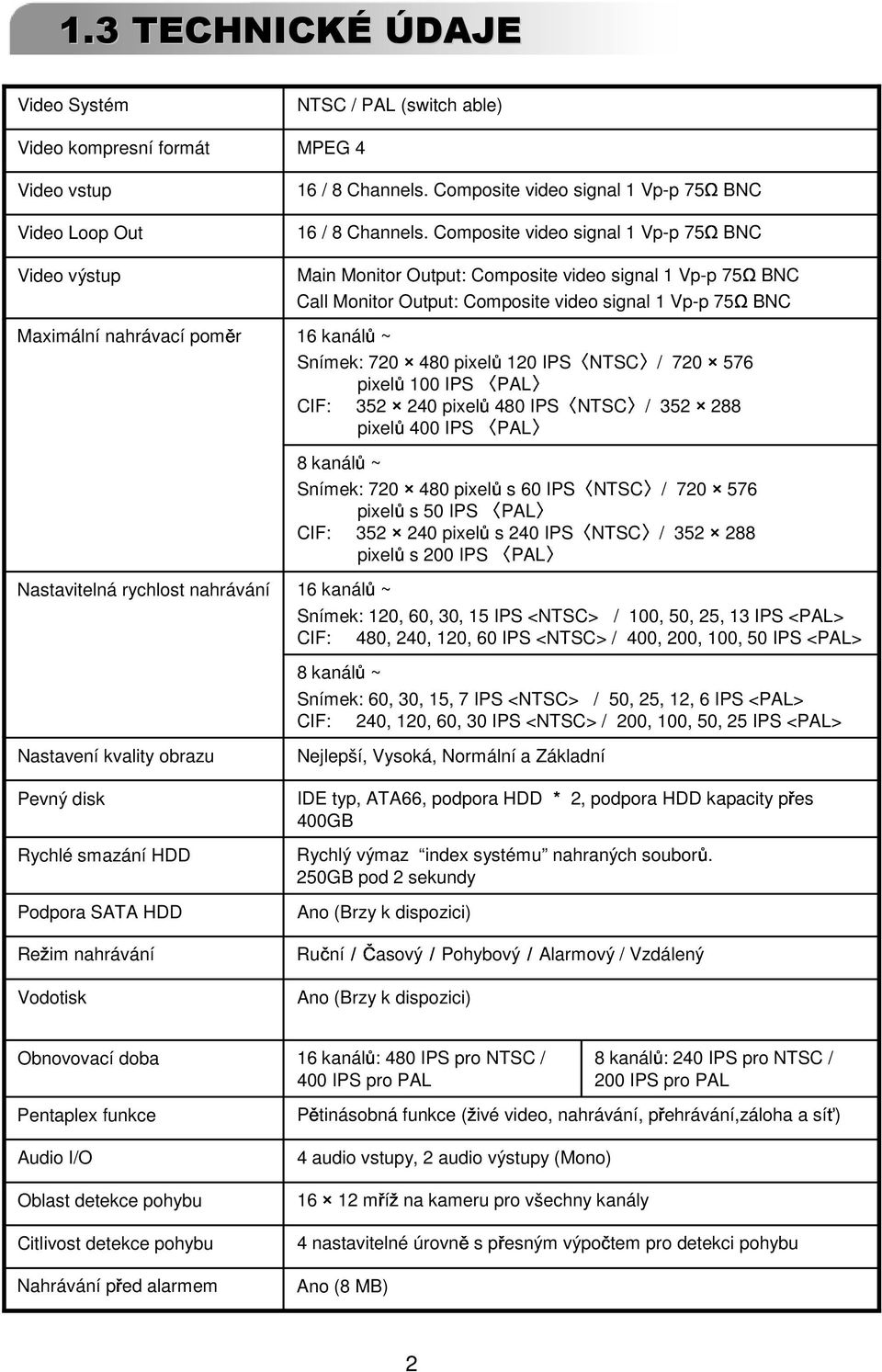

6 1.3 TECHNICKÉ ÚDAJE Video Systém Video kompresní formát Video vstup Video Loop Out Video výstup Maximální nahrávací poměr Nastavitelná rychlost nahrávání Nastavení kvality obrazu Pevný disk Rychlé smazání HDD Podpora SATA HDD Režim nahrávání Vodotisk NTSC / PAL (switch able) MPEG 4 16 / 8 Channels. Composite video signal 1 Vp-p 75ΩBNC 16 / 8 Channels. Composite video signal 1 Vp-p 75ΩBNC Main Monitor Output: Composite PAL video signal 1 Vp-p 75ΩBNC Call Monitor Output: Composite video signal 1 Vp-p 75ΩBNC 16 kanálů~ Snímek: pixelů120 IPS NTSC / pixelů100 IPS CIF: pixelů480 PAL IPS NTSC / pixelů400 IPS 8 kanálů~ Snímek: pixelůs60 IPS NTSC / pixelůs50 IPS CIF: pixelůs240 IPS NTSC / pixelůs200 IPS 16 kanálů~ Snímek: 120, 60, 30, 15 IPS <NTSC> / 100, 50, 25, 13 IPS <PAL> CIF: 480, 240, 120, 60 IPS <NTSC> / 400, 200, 100, 50 IPS <PAL> 8 kanálů~ Snímek: 60, 30, 15, 7 IPS <NTSC> / 50, 25, 12, 6 IPS <PAL> CIF: 240, 120, 60, 30 IPS <NTSC> / 200, 100, 50, 25 IPS <PAL> Nejlepší, Vysoká, Normální a Základní IDE typ, ATA66, podpora HDD *2, podpora HDD kapacity přes 400GB Rychlý výmaz index systému nahraných souborů. 250GB pod 2 sekundy Ano (Brzy k dispozici) Ruční/Časový/Pohybový/Alarmový / Vzdálený Ano (Brzy k dispozici) Obnovovací doba Pentaplex funkce Audio I/O Oblast detekce pohybu Citlivost detekce pohybu Nahrávání před alarmem 16 kanálů: 480 IPS pro NTSC / 400 IPS pro PAL 4 audio vstupy, 2 audio výstupy (Mono) mřížna kameru pro všechny kanály 8 kanálů: 240 IPS pro NTSC / 200 IPS pro PAL Pětinásobná funkce (živé video, nahrávání, přehrávání,záloha a síť) 4 nastavitelné úrovněs přesným výpočtem pro detekci pohybu Ano (8 MB) 2

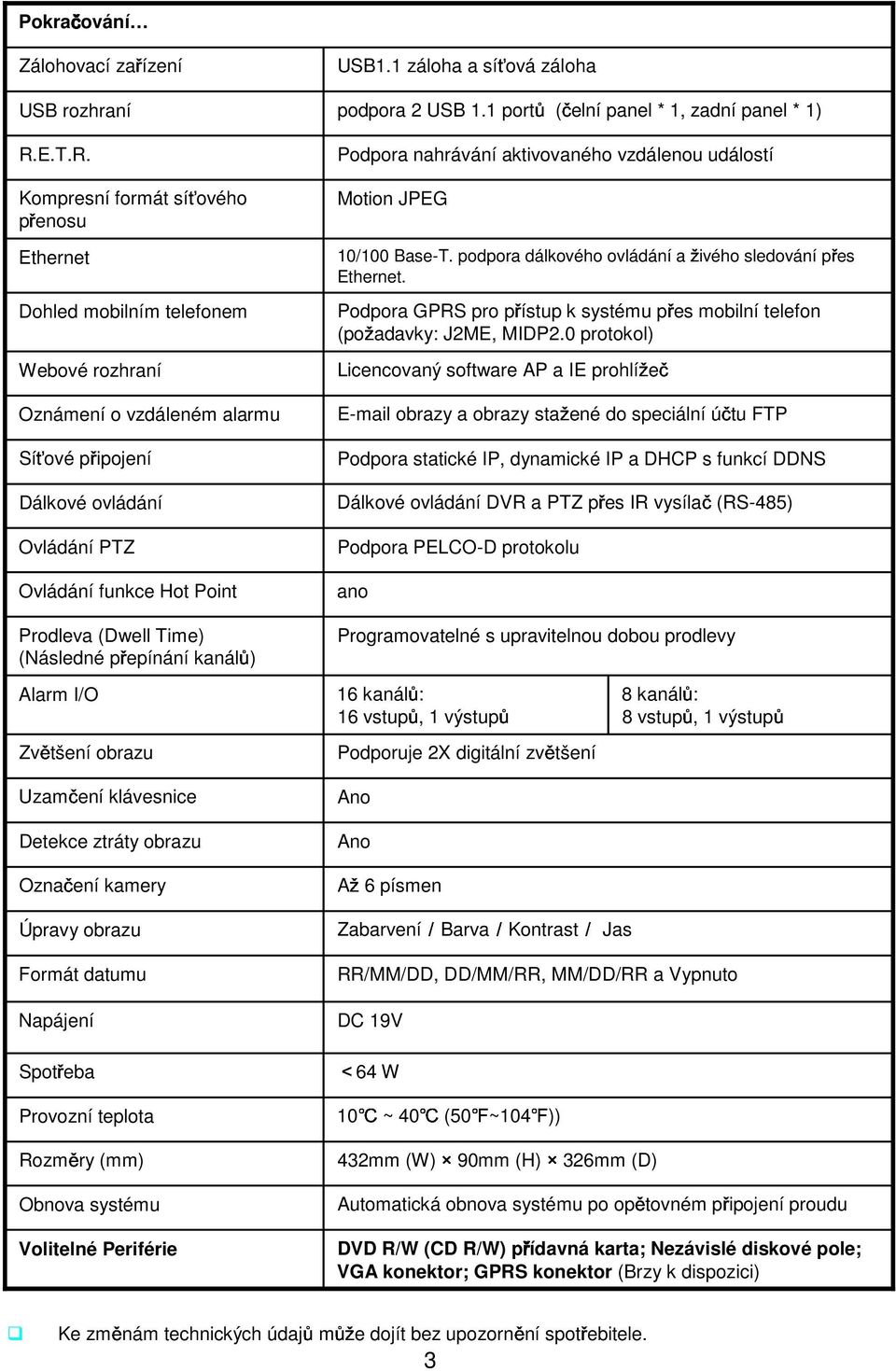

7 Pokračování Zálohovací zařízení USB rozhraní R.E.T.R. Kompresní formát síťového přenosu Ethernet Dohled mobilním telefonem Webové rozhraní Oznámení o vzdáleném alarmu Síťové připojení Dálkové ovládání Ovládání PTZ Ovládání funkce Hot Point Prodleva (Dwell Time) (Následné přepínání kanálů) Alarm I/O Zvětšení obrazu Uzamčení klávesnice Detekce ztráty obrazu Označení kamery Úpravy obrazu Formát datumu Napájení Spotřeba Provozní teplota Rozměry (mm) Obnova systému Volitelné Periférie USB1.1 záloha a síťová záloha podpora 2 USB 1.1 portů(čelní panel * 1, zadní panel * 1) Podpora nahrávání aktivovaného vzdálenou událostí Motion JPEG 10/100 Base-T. podpora dálkového ovládání aživého sledování přes Ethernet. Podpora GPRS pro přístup k systému přes mobilní telefon (požadavky: J2ME, MIDP2.0 protokol) Licencovaný software AP a IE prohlížeč obrazy a obrazy stažené do speciální účtu FTP Podpora statické IP, dynamické IP a DHCP s funkcí DDNS Dálkové ovládání DVR a PTZ přes IR vysílač(rs-485) Podpora PELCO-D protokolu ano Programovatelné s upravitelnou dobou prodlevy 16 kanálů: 8 kanálů: 16 vstupů, 1 výstupů 8 vstupů, 1 výstupů Podporuje 2X digitální zvětšení Ano Ano Až6 písmen Zabarvení/Barva/Kontrast/Jas RR/MM/DD, DD/MM/RR, MM/DD/RR a Vypnuto DC 19V <64 W 10 ~ 40 (50 ~104 )) 432mm (W) 90mm (H) 326mm (D) Automatická obnova systému po opětovném připojení proudu DVD R/W (CD R/W) přídavná karta; Nezávislé diskové pole; VGA konektor; GPRS konektor (Brzy k dispozici) Ke změnám technických údajůmůže dojít bez upozornění spotřebitele. 3

8 1.4 ČELNÍ PANEL a b c d e f g h i j k l m n 1) POWER: (a) Stiskem tlačítka POWER zapnete/vypnete DVR. (V režimu nahrávání před vypnutím DVR prosím ukončete nahrávání) 2) MENU: (b) Stiskem tlačítka MENU vstoupíte do hlavního menu. 3) ENTER / RECORD : (c) Stiskem tlačítka ENTER potvrzujete. / Stiskem aktivujete ruční nahrávání. 4) + CH - : (d) Stiskem tlačítka + CH - měníte nastavení v menu / volíte kanály. 5) USB: (e) Podpora aktualizace firmware a zálohy souborů. 6) LED DIODY svítí za následujících podmínek : (f) POWER: Zařízení je v chodu STANDBY: Pohotovostní režim HDD: HDD čte nebo nahrává HDD Full: HDD je plný ALARM: Alarm byl spuštěn TIMER: Při aktivaci načasovaného nahrávání REC: Zařízení je v režimu nahrávání PLAY: Zařízení je v režimu přehrávání 7) MODE - REŽIM : (h) Stiskem tlačítka přepínáte režim zobrazení kanálů (16, 9, 4 kanálů a zobrazení každého přepnutého kanálu) 4

9 8) : (i) Pozastavení přehrávání souborů. 9) : (j) Ukončení přehráván souborů. 10) : (k) Rychlé přetáčení vzad v režimu přehrávání. 11) : (l) Rychlé přetáčení vpřed v režimu přehrávání. 12) ZOOM : (m) Zvětšení obrazu zvoleného kanálu (2X digitální zoom). 13) PLAY : (n) Přehrání nahraných souborů. 14) : (i), (j), (k), (l) Pohyb kurzorem nahoru/dolů/vlevo/vpravo 15) + : (g +h) Stiskem + aktivujete funkci call monitor a stiskem opustíte režim call monitor. 16) + : (g+i) Stiskem + volíte živý nebo přehrávaný zvuk ze 4 audio kanálů. 17) + : (g+j) Stiskem + v režimu přehrávání spustíte pomalé přehrávání. 18) + nebo : (g+k) or (g+l) Stiskem + nebo měníte nastavení v menu /volíte kanál. 19) + : (g+m) Stiskem + přepínáte zobrazené kanály. Tlačítky volíte kanál, který chcete změnit, Tlačítky + nebo - volíte kanál, který chcete zobrazit. Tlačítkem ENTER potvrzujete. 20) + : (g+n) Stiskem + vstoupíte do režimu vyhledávání. 21) + : (k+l) Současným stiskem + spustíte/opustíte PTZ režim. 22) R.E.T.R.: (b+d) Stiskem tlačítek MENU + - aktivujete funkci R.E.T.R. 3 / 5 / 10 minut později. Viz část

10 1.5 ZADNÍ PANEL 14 (Zde 16ti 1 kanál jako příkladp klad) ) PORT DISKOVÉHO POLE: Připojení k diskovému poli z důvodu rozšíření kapacity HDD. 2) IR: Připojení k IR přijímači. 3) RS485: Připojení k externímu zařízení(např. PTZ kamera) s RS485-A a RS485-B. 4) EXTERNÍ I/O PORT: Připojení k externímu zařízení. Ovládání externího zařízení nebo vzdálené ovládání prostřednictvím externího zařízení(vstup alarmu, externí alarm). 5) USB PORT: Aktualizace firmware a zálohování souborů. 6) D/V PORT (Digital Video Port) = RGB výstup pro externí VGA převodník: Tento výstup slouží pouze pro připojení VGA převodníku, v žádném případě nepřipojujte přímo VGA monitor, hrozí poškození přístroje!!! 7) LAN: Připojení k internetu přes LAN kabel. 8) LINK / ACT LED diody: Při aktivaci internetu se LED dioda zapne. 9) CALL MONITOR: Připojení ke CALL monitoru. Zobrazení přepnutého kanálu. Při spuštění alarmu zobrazí call monitor po určitou dobu obraz spuštěného kanálu. 6

11 10) POWER - NAPÁJENÍ: Připojení k přiloženému adaptéru. 11) FAN - VENTILÁTOR: Pro ventilaci. 12) VIDEO INPUT - VSTUP (CHANNEL 1-16 / CHANNEL 1-8) : Připojení ke zdroji obrazu, například ke kameře. 13) LOOP - OKRUH (CHANNEL 1-16 / CHANNEL 1-8): Výstup obrazu. 14) 75Ω / HI: Při používání funkce Loop prosím přepněte na HI. Pokud funkci Loop nepoužíváte, přepněte prosím na 75Ω. 15) MONITOR: Připojení k hlavnímu monitoru. 16) AUDIO IN (1-4): Připojení ke zdroji zvuku, jako např. kamera, vybavená audio funkcí. Při aktivaci funkce nahrávání začne nahrávání vstupu zvuku. 17) AUDIO OUT VÝSTUP ZVUKU: Připojení k monitoru nebo reproduktoru. S 2 mono audio výstupy ze stejného zdroje. 7

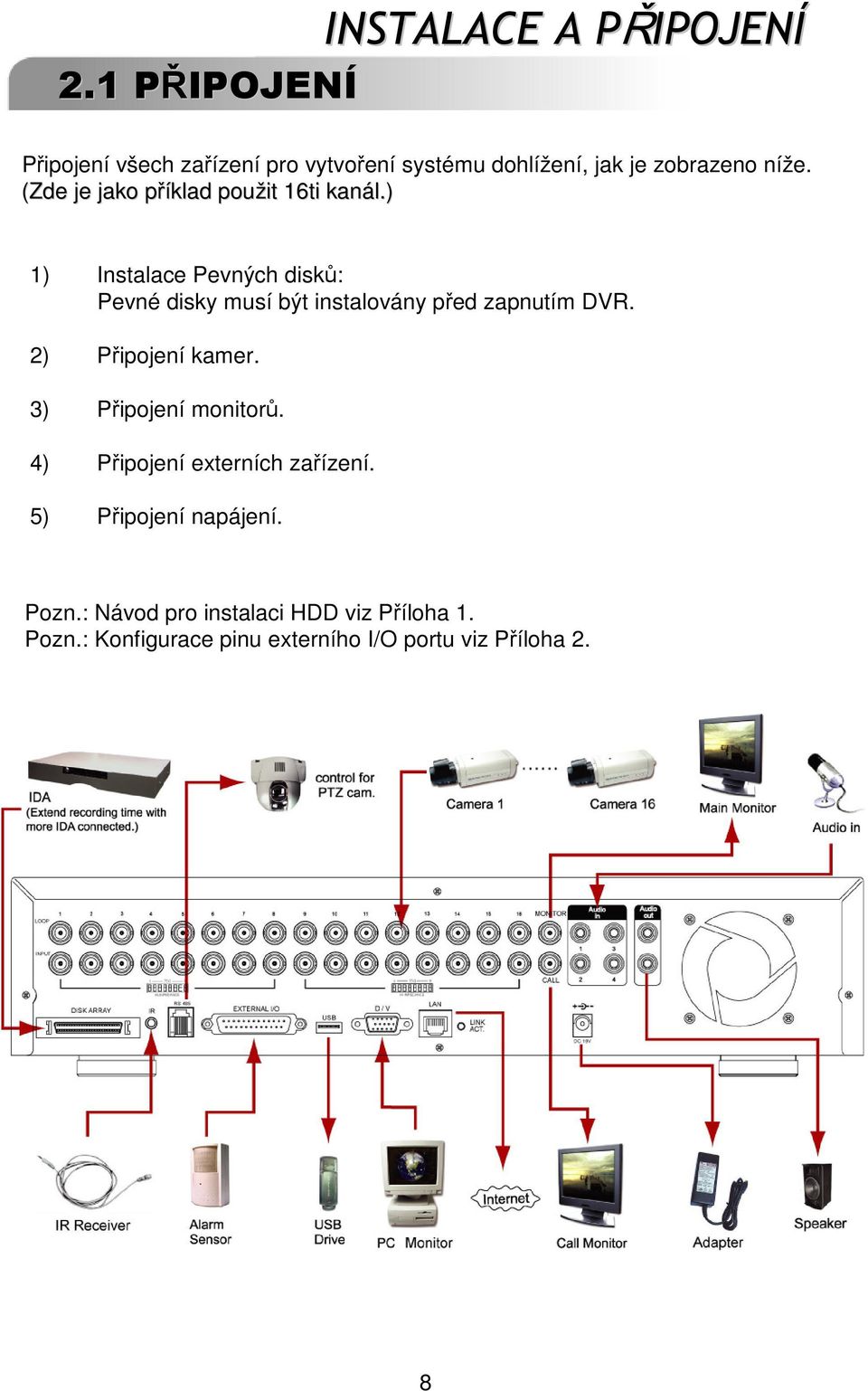

12 2.1 PŘIPOJENÍ INSTALACE A PŘIPOJENÍ Připojení všech zařízení pro vytvoření systému dohlížení, jak je zobrazeno níže. (Zde je jako příklad p použit 16ti kanál.) 1) Instalace Pevných disků: Pevné disky musí být instalovány před zapnutím DVR. 2) Připojení kamer. 3) Připojení monitorů. 4) Připojení externích zařízení. 5) Připojení napájení. Pozn.: Návod pro instalaci HDD viz Příloha 1. Pozn.: Konfigurace pinu externího I/O portu viz Příloha 2. 8

13 2.2 ZAČÍNÁME 1) Před použitím DVR prosím nainstalujte HDD. (Instalace HDD viz Příloha 1). 2) Připojte AC napájecí kabel k napájecímu adaptéru a zapojte je do elektrické zásuvky. LED dioda Standby Pohotovostní režim se rozsvítíčerveně. Stiskněte tlačítko POWER. Led dioda Power se rozsvítíčerveně. Bootování systému trvá přibližně 10 až 15 sekund. Zobrazí se hláška: SYSTEM INIT..., DETECTING MASTER HDD, DETECTING SLAVE HDD, DETECTING DISKARRAY a rovněž informace o verzi, atd. 3) Před používáním DVR prosím nastavte čas. (Nastavení systémového času viz NASTAVENÍČASU ). SYSTEM INIT (spouštění systému) DETECTING MASTER HDD DETECTING SLAVE HDD DETECTING DISKARRAY OK FAIL FAIL VERSION G6-04-V SYSTEM NTSC Systémový čas Dostupná kapacita interních disků Režim přepisu HDD Označení kanálu Pozn. : Pokud se objeví hláška HDD not found (HDD nenalezen), přejděte k Příloze # 1. Mohlo dojít k nesprávné instalaci HDD. 9

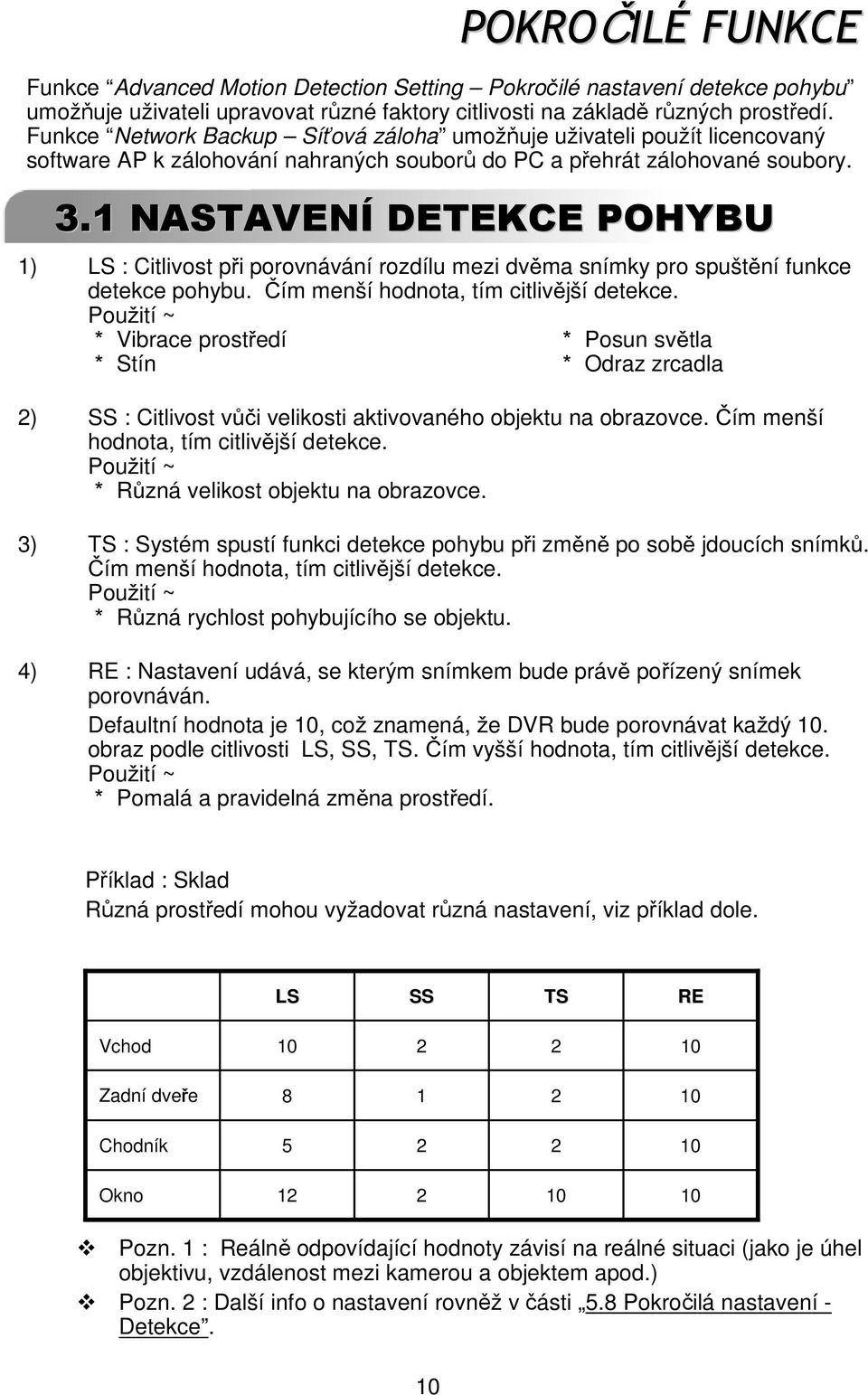

14 POKROČIL ILÉ FUNKCE Funkce Advanced Motion Detection Setting Pokročilé nastavení detekce pohybu umožňuje uživateli upravovat různé faktory citlivosti na základě různých prostředí. Funkce Network Backup Síťová záloha umožňuje uživateli použít licencovaný software AP k zálohování nahraných souborů do PC a přehrát zálohované soubory. 3.1 NASTAVENÍ DETEKCE POHYBU 1) LS : Citlivost při porovnávání rozdílu mezi dvěma snímky pro spuštění funkce detekce pohybu. Čím menší hodnota, tím citlivější detekce. Použití ~ * Vibrace prostředí * Posun světla * Stín * Odraz zrcadla 2) SS : Citlivost vůči velikosti aktivovaného objektu na obrazovce. Čím menší hodnota, tím citlivější detekce. Použití ~ * Různá velikost objektu na obrazovce. 3) TS : Systém spustí funkci detekce pohybu při změně po sobě jdoucích snímků. Čím menší hodnota, tím citlivější detekce. Použití ~ * Různá rychlost pohybujícího se objektu. 4) RE : Nastavení udává, se kterým snímkem bude právě pořízený snímek porovnáván. Defaultní hodnota je 10, což znamená, že DVR bude porovnávat každý 10. obraz podle citlivosti LS, SS, TS. Čím vyšší hodnota, tím citlivější detekce. Použití ~ * Pomalá a pravidelná změna prostředí. Příklad : Sklad Různá prostředí mohou vyžadovat různá nastavení, viz příklad dole. LS SS TS RE Vchod Zadní dveře Chodník Okno Pozn. 1 : Reálně odpovídající hodnoty závisí na reálné situaci (jako je úhel objektivu, vzdálenost mezi kamerou a objektem apod.) Pozn. 2 : Další info o nastavení rovněž v části 5.8 Pokročilá nastavení - Detekce. 10

15 3.2 SÍŤOVÁ ZÁLOHA K zálohování nahraných souborů do PC může uživatel použít licencovaný software AP. Následně může zálohované soubory přehrát. 4.1 RECORDING - NAHRÁVÁNÍ ZÁKLADNÍ FUNKCE DVR nabízí tři režimy nahrávání ruční nahrávání, nahrávání událostí a načasované nahrávání. Pokud náhodou dojde k vypnutí elektrického proudu, nahrané video soubory zůstanou uloženy na pevných discích. Po obnovení napájení se DVR vrátí k původnímu stavu nahrávání. 1) MANUAL RECORDING RUČNÍ NAHRÁVÁNÍ (nepřetržité nahrávání) : Nahrávání je spuštěno ručně, stiskem tlačítka REC. Je označeno 2) EVENT RECORDING NAHRÁVÁNÍ UDÁLOSTI: Při aktivaci této funkce se nahrávání spustí pohybem nebo externím alarmem. Je označeno M a A. 3) TIMER RECORDING NAČASOVANÉ NAHRÁVÁNÍ (plánované nahrávání) : Nahrávání je naplánované časovačem. Je označeno TIMER RECORD. POZN. : Pokud jsou pevné disky v režimu O/W nahrávání, mohou být dříve nahrané soubory přepsány bez dalšího upozornění. Nahrává se. 11

16 4.2 PLAYBACK - PŘEHRÁVÁNÍ Stiskem tlačítka PLAY DVR přehraje poslední nahrané video. 1) FAST FORWARD (F.F.) Rychle vpřed & FAST REWIND (REW) Rychle vzad: Uživatel může zvýšit rychlost přehrávání vpřed a vzad. V režimu Playback (Přehrávání) * stiskněte jednou tlačítko a získáte 4x vyšší rychlost vpřed; stiskněte dvakrát a získáte 8X vyšší rychlost,. Maximální dosažitelná rychlost je 32X. * stiskněte jednou tlačítko a získáte 4X vyšší rychlost vzad; stiskněte dvakrát a získáte 8X vyšší rychlost, Maximální dosažitelná rychlost je 32X. * Zobrazen bude také velikost nahraného obrazu. (Snímek nebo CIF ). 2) PAUSE / IMAGE JOG Pomalý pohyb obrazu: Stiskem tlačítka pozastavíte současný obraz, přehrávaný na monitoru. V režimu Pause * stiskněte jednou tlačítko a budete se pohybovat vpřed po snímcích. * stiskněte jednou tlačítko a budete se pohybovat vzad po snímcích. 3) STOP: Stiskem tlačítka vrátíte DVR do režimu živého monitorování. 4) CHANNEL SHIFT Výměna kanálů: * Display mode Režim zobrazení: Tlačítkem MODE zvolte režim zobrazení (16 / 9 / 4 kanálů). * Full Screen Switch Přepnutí na celou obrazovku: Tlačítkem + or - zobrazíte kanály na celé obrazovce. * Channel display switch Přepnutí zobrazených kanálů: Stiskem +, Tlačítky volíte kanál, kterých chcete změnit. Tlačítky + nebo - volíte kanál, který chcete zobrazit. Tlačítkem ENTER potvrzujete. 5) SLOW PLAYBACK pomalé přehrávání: Stiskem + získáte 1/4X rychlost přehrávání; dvojím stiskem získáte1/8x rychlost; trojím stiskem1/16x; čtyřmi stisky získáte 1/32X rychlost. 6) AUDIO: Stiskem tlačítek + zvolíte živý zvuk ze 4 audio kanálů. * AUDIO 1 (L) * AUDIO 2 (L) * AUDIO 3 (L) * AUDIO 4 (L) 12

17 5.1 STROM MENU NASTAVENÍ MENU MENU NÁZEV RECORD/ NAHRÁVKA TIMER/ ČASOVAČ DATE/ DATUM ADVANCE/ POKROČIL ILÁ NASTAVENÍ JAS KAMERA KONTRAST POVOLENÍ RUČNÍHO NAHRÁVÁNÍ POVOLENÍ ZÁZNAMU ZNAMU UDÁLOST LOSTÍ DATE/DATUM START HH : MM DATUM: ROK MĚSÍC DEN ČAS: HODINA MIN SEC SYTOST ODSTÍN COV/ZAKR. POVOLENÍ ČASOVÉHO ZÁZNAMUZNAMU KONEC HH : MM FORMÁT: R-M-D DETEKCE REC NÁZEV PŘEPIS DET VELIKOST NAHRÁV. OBRAZU KVALITA ZÁZNAMUZ ZNAMU RUČNÍ ZÁZNAMZNAM IPS ZÁZNAM ZNAM UDÁLOSTI IPS ČASOVÉ NAHRÁVÁNÍ IPS CELKOVÝ IPS PODÍL DISPLEJ OZNAČEN ENÍ DATUM HDD INFO ZTRÁTA TA SIGNÁLU INFO O PŘEHRÁVÁNÍ TRVÁNÍ PRODLEVY (SEC) DE- INTERLACE POPLACH VNĚJŠÍ POPLACH VNITŘNÍ BZUČÁK BZUČÁK KLÁVESNICE BZUČÁK K ZTRÁTY TY VIDEOSIGNÁLU BZUČÁK K POHYBU ALARM BZUČÁK HDD BZUČÁK HDD TÉMĚŘ PLNÝ (GB) TRVÁNÍ ALARMU (SEC) VZDÁLEN LENĚ SYSTÉM SÉRIOVÝ TYP PŘENOSOVÁ RYCHLOST HOST ID IR HESLO OBLAST LS SS TS RE ALARM NÁZEV ZAŘÍZEN ZENÍ ID PROTOKOL OL RYCHLOST SÍŤ RESET DEFAULT VÝMAZ HDD ZÁLOHA AKTUALIZACE HDD INFO ZÁZNAM ZNAM UDÁLOST LOSTÍ 13 R.E.T.R. (MIN) AUTOM. UZAMČEN ENÍ KLÁVESNICE JAZYK VERZE VIDEO FORMÁT

18 5.2 VSTUP DO MENU Stiskem tlačítka MENU vstoupíte do seznamu hlavního menu. Výchozí heslo je Zadejte výchozí heslo a stiskněte ENTER. (uživatel může změnit heslo později, viz Část 5.12 POKROČILÁ NASTAVENÍ - SYSTÉM ) Tip: Při zadávání výchozího hesla ( 0000 ) může uživatel místo používání tlačítek +, - pro volbu pouze čtyřikrát stisknout ENTER. (MENU) RECORD TIMER DATE ADVANCE V hlavním menu jsou 4 možnosti: Nahrávání -----Nastavení režimu nahrávání. Časovač Nastavení načasovaného nahrávání. Datum Nastavení systémového data. Pokročilá nastavení----další nastavení. Pro nastavení menu použijte následující tlačítka: pohyb kurzoru. +, - volba čísel/ možností. ENTER vstup do podmenu / potvrzení volby MENU vstup do menu OSD / potvrzení změny / odchod z menu OSD 14

19 5.3 HLAVNÍ MENU - NAHRÁVÁNÍ (MENU) RECORD TIMER DATE ADVANCE Najeďte kurzorem na RECORD a stiskněte ENTER. Zobrazí se následující možnosti: RECORD MANUAL RECORD ENABLE EVENT RECORD ENABLE TIMER RECORD ENABLE OVERWRITE RECORD IMG SIZE RECORD QUALITY MANUAL RECORD IPS EVENT RECORD IPS TIMER RECORD IPS TOTAL IPS SHARE 1) MANUAL RECORD ENABLE POVOLENÍ RUČNÍHO NAHRÁVÁNÍ: Spuštění/Ukončení funkce ručního nahrávání. 2) EVENT RECORD ENABLE POVOLENÍ NAHRÁVÁNÍ UDÁLOSTI: Spuštění/Ukončení funkce nahrávání události. Pokud je tato funkce aktivovaná, spustí se při pohybu nebo externím alarmu nahrávání. 3) TIMER RECORD ENABLE POVOLENÍ NAČASOVANÉHO NAHRÁVÁNÍ: Spuštění/Ukončení funkce načasovaného nahrávání. 4) OVERWRITE - PŘEPISOVÁNÍ: Možnost přepisu dříve nahraného videa na disku. V případě, že je HDD v režimu O/W nahrávání plný, dříve nahrané soubory budou přepsány bez dalšího upozornění. 5) RECORD IMG SIZE VELIKOST NAHRÁVANÉHO OBRAZU: Jsou tři možnosti: FRAME (snímek) & CIF. Při změně velikosti nahrávaného obrazu musí uživatel nejprve ukončit nahrávání. 6) RECORD QUALITY KVALITA ZÁZNAMU: Jsou čtyři možnosti nastavení kvality záznamu: BEST (nejlepší), HIGH (vysoká), NORMAL (normální) & BASIC (základní) Následující body (7) ~ (10) platí pro 16ti kanál. Pro 8mi kanál vydělte IPS dvěma. 7) MANUAL RECORD IPS RUČNÍ NAHRÁVÁNÍ: Nahrávání se spustí stiskem tlačítka REC. Zvolte počet obrazů za sekundu. Možnosti jsou: NTSC: FRAME: 120, 60, 30, 15 PAL: FRAME: 100, 50, 25, 12 CIF: 480, 240, 120, 60 CIF: 400, 200, 100, 50 15

20 8) EVENT RECORD IPS NAHRÁVÁNÍ UDÁLOSTI: Nahrávání je aktivováno událostí (spuštění alarmu a pohybu). Zvolte počet obrazů za sekundu. Možnosti jsou: NTSC: FRAME: 120, 60, 30, 15 PAL: FRAME: 100, 50, 25, 12 CIF: 480, 240, 120, 60 CIF: 400, 200, 100, 50 9) TIMER RECORD IPS NAČASOVANÉ NAHRÁVÁNÍ: Nahrávání je aktivováno rozpisem nahrávání. Zvolte počet obrazů za sekundu. Možnosti jsou: : NTSC: FRAME: 120, 60, 30, 15 PAL: FRAME: 100, 50, 25, 12 CIF: 480, 240, 120, 60 CIF: 400, 200, 100, 50 10) TOTAL IPS SHARE CELKOVÝ IPS PODÍL: Jsou dvě IPS nastavení: FIX: IPS na kanál = RECORD IPS 16 kanálů GROUP: každé 4 kanály vytvoří skupinu. IPS na kanál = RECORD IPS 4 počet nahrávajících kanálů uvnitř skupiny. Např.: Pokud nastavíte IPS jako 480 IPS, poté Kanál 01 dostane 30 IPS (120 / 4 / 1 = 30) Kanál 05 a 06 každý dostane 15 IPS (120 / 4 / 2 = 15) znamená, že probíhá nahrávání Pozn.: Pokud uživatel zvolí velikost obrazu CIF, bude celkový IPS podíl neměnný. To znamená, že IPS na kanál se bude rovnat záznamu IPS, rozdělenému 16 kanály. 5.4 HLAVNÍ MENU -ČASOVAČ (MENU) RECORD TIMER DATE ADVANCE Group 1 : CH 01 ~ 04 Group 2 : CH 05 ~ 08 Group 3 : CH 09 ~ 12 Group 4 : CH 13 ~ 16 Najeďte kurzorem na TIMER a stiskněte ENTER. Zobrazí se následující okno: TIMER DATE HH : MM HH : MM OFF 00 : : 00 DAILY 08 : : 00 SUN 06 : : 00 MON-FRI 00 : : 00 OFF 00 : : 00 OFF 00 : : 00 OFF 00 : : 00 16

21 1) DATE - DATUM: K nastavení naplánovaného data nahrávání můžete zvolit: SUN(neděle)/MON(pondělí)/TUE(úterý)/ WED(středa)/ THU(čtvrtek)/ FRI(pátek)/ SAT(sobota)/ MON FRI(po-pá) / SAT-SUN(so-ne) / DAILY (denně)/off(vypnuto) Pozn. 1 : Konkrétní datum může být změněno pomocí tlačítek + or -. Pozn. 2 : Pokud chcete načasované nahrávání nastavit přes půlnoc, máte dvě možnosti: Příklad 1 : Pokud chcete nastavit časované nahrávání od každé neděle 23:30 do pondělí 23:30, nastavte nahrávání jako Neděle od 23:30 do 23:30. Příklad 2 : Pokud chcete nastavit časované nahrávání od neděle 08:00 do pondělí 15:00, nastavte nahrávání jako neděle od 08 : 00 do 00 : 00 a pondělí 00 : 00 do15 : 00. 2) START HH / MM: Zvolte počátečníčas nahrávání. 3) END HH / MM: Zvolte konečný čas nahrávání. 5.5 HLAVNÍ MENU - DATUM (MENU) RECORD TIMER DATE ADVANCE Najeďte kurzorem na DATE a stiskněte ENTER. Objeví se následující okno: DATE DATE YEAR MONTH DAY 2005 MAY 30 TIME HOUR MIN SEC FORMAT Y-M-D Nastavte správný čas DVR. Existují tři možné formáty: Y-M-D, M-D-Y, D-M-Y. (Y=rok, M=měsíc,D=den) Pozn.: Volbu proveďte tlačítky + or -. 17

22 5.6 HLAVNÍ MENU POKROČIL ILÁ NASTAVENÍ (MENU) RECORD TIMER DATE ADVANCE Najeďte kurzorem na ADVANCE a stiskněte ENTER. Objeví se následující okno: ADVANCE CAMERA DETECTION DISPLAY ALERT REMOTE SYSTEM NETWORK BACKUP HDD INFO EVENT LOG 5.7 Pokročil ilá nastavení - Kamera Najeďte kurzorem na CAMERA a stiskněte ENTER. Objeví se následující okno: CAMERA TITLE BRIG CONT SATU HUE COV REC NO YES NO YES NO YES NO YES NO YES NO YES NO YES NO YES UP DOWN 18

23 1) TITLE/NÁZEV: Najeďte kurzorem na název, který chcete změnit a stiskněte ENTER. Vstoupíte do obrazovky nastavení. Určete každému kanálu název (až šest znaků písmen nebo symbolů). Defaultní název je číslo kanálu. 2) BRIG / CONT / SATU / HUE JAS/KONTRAST/SYTOST/ODSTÍN: Upravte Jas/Kontrast/Sytost/Odstín každého kanálu. Rozpětí je od 0 to 255. Defaultní hodnota je ) COV (COVERT)/ZAKRYTÍ: Pokud chcete zakrýt zvolený kanál, který nahrává, zvolte YES. Při aktivaci této funkce je na obrazovce zobrazeno COV. 4) RECORD/NAHRÁVÁNÍ: Pokud chcete povolit funkci nahrávání, zvolte YES ; Pokud ji povolit nechcete, zvolte NO. 5) UP / DOWN NAHROU/DOLŮ: Pro přechod na předcházející stránku, stiskněte UP ; pro přechod na další stránku, stiskněte DOWN. Pozn.: NÁZEV : 6 znaků (písmen nebo symbolů ). JAS : od 0 ~ 255, defaultně 128. CONT : od 0 ~ 255, defaultně 128. SYTOST : od 0 ~ 255, defaultně 128. ODSTÍN : od 0 ~ 255, defaultně 128. ZAKRYTÍ : YES nebo NO. NAHRÁVÁNÍ : YES nebo NO. 5.8 POKROČIL ILÁ NASTAVENÍ - DETEKCE Najeďte kurzorem na DETECTION a stiskněte ENTER. Objeví se následující okno:, DETECTION TITLE DET AREA LS SS TS RE ALARM 01 ON SETUP OFF 02 ON SETUP LOW 03 ON SETUP HIGH 04 ON SETUP OFF 05 ON SETUP OFF 06 ON SETUP OFF 07 ON SETUP OFF 08 ON SETUP OFF UP DOWN 19

24 1) TITLE/NÁZEV: Název každého kanálu kamery. 2) DET: Pro aktivaci funkce detekce pohybu každého kanálu zvolte ON. Pro deaktivaci této funkce zvolte OFF. 3) AREA: Nastavení oblasti detekce pohybu proveďte klávesou ENTER. Růžová políčka reprezentují oblast, kde pohyb není detekován. Průhledná políčka zobrazují oblast, kde pohyb je detekován. Stiskem ENTER potvrďte počátek oblasti. Tlačítky nebo zvolte šířku oblasti. Tlačítky nebo zvolte výšku oblasti. Potvrďte klávesou ENTER. Multi-detekovaná oblast : navigace mezi poly. Tlačítkem - přepnete všechny oblasti na detekci Tlačítkem + nastavíte, že celá oblast nebude detekována 4) LS : Citlivost při porovnávání dvou různých obrazů. Čím menší hodnota, tím vyšší je citlivost pro detekci pohybu. Nejvyšší citlivost je 00, nejnižší 15. Defaultní hodnota je 07. 5) SS : Citlivost vůči velikosti aktivovanému objektu na obrazovce.(počet mřížek detekce pohybu). Čím menší hodnota, tím vyšší je citlivost pro detekci pohybu. Nejvyšší citlivost je 00, nejnižší 15. Defaultní hodnota je 03. Pozn.: Defaultní nastavení Prostorové citlivosti (SS) je 03, což znamená, že pokud je odhalen pohyb ve 3 mřížkách najednou, systém se aktivuje.. Takže hodnota Prostorové citlivosti musí být menší než je počet mřížek, které jste nastavili jako oblast detekce pohybu. 20

25 6) TS : Systém spustí funkci detekce pohybu při změně po sobě jdoucích snímků. Čím menší hodnota, tím vyšší je citlivost pro detekci pohybu. Nejvyšší hodnota je 00, nejnižší 15. Defaultní hodnota je 02. 7) RE : Nastavení udává, se kterým snímkem bude právě pořízený snímek porovnáván. Defaultní hodnota je 10, což znamená, že DVR bude porovnávat každý 10. snímek, podle citlivosti LS, SS, TS. Čím vyšší hodnota, tím vyšší citlivost pro detekci pohybu. 8) ALARM: Zvolte LOW / HIGH. (nízký/vysoký). Defaultně je vypnutý - OFF. 9) UP / DOWN: Pro přechod na předchozí stranu stiskněte UP ; pro přechod na další stranu zvolte DOWN. Cíle nastavené v OBLASTI. 5.9 POKROČIL ILÁ NASTAVENÍ-DISPL DISPLEJ Najeďte kurzorem na DISPLAY a stiskněte ENTER. Objeví se následující okno: DISPLAY TITLE DISPLAY DATE DISPLAY HDD INFO LOSS SCREEN PLAYBACK INFO DWELL DURATION (SEC) 2 DE-INTERLACE ON ON ON ON BLUE NORMAL 1) TITLE DISPLAY/OZNAČENÍ DISPLEJE: Zapnutí/vypnutí označení kanálu. 2) DATE DISPLAY/DATUM: Zapnutí/vypnutí data. 3) HDD INFO Zapnutí/vypnutí informací o vnitřním HDD. 4) LOSS SCREEN Nastavení barvy obrazovky při ztrátě video signálu (modrá nebočerná) 5) PLAYBACK INFO: Nastavení umístění, kde budou zobrazeny informace o přehrávání - uprostřed nebo normálně (ve spodníčásti levé strany obrazovky) 21

26 6) DWELL DURATION (SEC): Nastavení doby trvání každého kanálu pro CALL MONITOR (2, 4, 8, 16 sec.) 7) DE-INTERLACE: Zapnutí/vypnutí funkce DE-INTERLACE POKROČIL ILÁ NASTAVENÍ - POPLACH Najeďte kurzorem na ALERT a stiskněte ENTER. Objeví se následující okno: ALERT EXT. ALERT ON INT. BUZZER ON KEY BUZZER ON VLOSS BUZZER ON MOTION BUZZER ON ALARM BUZZER ON HDD BUZZER ON HDD NEARLY FULL (GB) 05 ALARM DURATION (SEC) 05 1) EXT. ALERT: Zapnutí/vypnutí zvuku při aktivaci externího alarmu. 2) INT. BUZZER: Zapnutí/vypnutí zvuku KEY(kláves) / VLOSS(ztráty video signálu) / MOTION (pohybu) / ALARM (alarmu) / HDD FULL (plného disku). 3) KEY BUZZER: Zapnutí/vypnutí zvuku při stisku klávesy. 4) VLOSS BUZZER: Zapnutí/vypnutí zvuku při ztrátě video signálu. 5) MOTION BUZZER: Zapnutí/vypnutí zvuku při aktivaci alarmu z důvodu pohybu 6) ALARM BUZZER: Zapnutí/vypnutí zvuku při aktivaci vnitřního alarmu. 7) HDD BUZZER: Zapnutí/vypnutí zvuku při plném pevném disku. 8) HDD NEARLY FULL (GB):(HDD je téměř plný) Pokud je aktivován HDD buzzer, můžete zvolit i zvukové upozornění ve chvíli, kdy na disku zbývá pouze xxx GB. 9) ALARM DURATION (SEC):(TRVÁNÍ ALARMU) Tlačítky ENTER nebo + or - nastavíte dobu trvání nahrávání alarmu (5, 10, 20, 40 sec.). 22

27 5.11 POKROČIL ILÁ NASTAVENÍ VZDÁLENÝ PŘÍSTUPP Najeďte kurzorem na REMOTE a stiskněte ENTER. Objeví se následující okno: REMOTE TITLE DEVICE ID PROTOCOL RATE 01 PTZ 001 P - D CAMERA 002 NORMAL CAMERA 003 NORMAL CAMERA 004 NORMAL CAMERA 005 NORMAL CAMERA 006 NORMAL CAMERA 007 NORMAL CAMERA 008 NORMAL UP DOWN 1) TITLE/OZNAČENÍ: Označení každé kamery. 2) DEVICE/ZAŘÍZENÍ: Zvolte pro každý kanál zvlášť, zda chcete ovládat normální kameru nebo PTZ kameru. 3) ID: Zvolte ID číslo (0 ~ 255) každého zařízení. 4) PROTOCOL: Zvolte NORMAL (náš protokol) nebo PELCO-D protocol. 5) RATE: Zvolte přenosovou rychlost každého kanálu (2400, 4800, 9600, 19200, 57600). 23

28 5.12 POKROČIL ILÁ NASTAVENÍ - SYSTÉM Najeďte kurzorem na SYSTEM a stiskněte ENTER. Objeví se následující okno: SYSTEM SERIAL TYPE RS BAUD RATE HOST ID 003 IR ON PASSWORD 0000 RESET DEFAULT RESET CLEAR HDD MASTER UPGRADE NO R.E.T.R. (MIN) 3 AUTO KEYLOCK NEVER LANGUAGE ENGLISH VERSION G6-04-V VIDEO FORMAT NTSC 1) SERIAL TYPE: Tlačítkem ENTER nebo + nebo - nastavte sériový typ (RS-485, RS-232) DVR zařízení. 2) BAUD RATE/PŘENOSOVÁ RYCHLOST: Tlačítkem ENTER nebo + nebo - nastavte přenosovou rychlost DVR (2400, 9600, 19200, 57600). 3) HOST ID: Tlačítkem ENTER nebo + nebo - nastavte ID DVR zařízení (0 ~ 255). 4) IR: Tlačítkem ENTER nebo + nebo - nastavte zapnutí/vypnutí IR funkce. 5) PASSWORD/HESLO: Tlačítkem ENTER nebo + nebo - nastavte heslo pro přístup do DVR. 6) RESET DEFAULT/ANULACE DEFAULTNÍHO NASTAVENÍ: Stiskněte ENTER a zvolte YES pro potvrzení nebo NO pro zrušení. 7) CLEAR HDD/SMAZÁNÍ HDD: Pro potvrzení smazání HDD stiskněte ENTER a YES ; pokud nesouhlasíte, stiskněte NO. V této funkci můžete klávesami + nebo - zvolit MASTER HDD, SLAVE HDD nebo DISK ARRAY-diskové pole, které chcete smazat. 8) UPGRADE/AKTUALIZACE: Pro potvrzení aktualizace stiskněte ENTER a YES, pro zrušení NO. 9) R.E.T.R. (MIN): Nastavte R.E.T.R. aktivovaný čas (3, 5, 10 minut po potvrzení nastavení). * R.E.T.R. aktivacea ~ stiskněte Menu + - tlačítka na čelním panelu. Když je R.E.T.R. aktivní, objeví se na obrazovce hláška R.E.T.R. ON (červeně). * R.E.T.R. vypnutí ~ stiskněte libovolnou klávesu (kromě SHIFT a POWER ) a zadejte heslo. 10) AUTO KEYLOCK/AUTOMATICKÉ UZAMČENÍ KLÁVESNICE: Nastavte funkci automatického uzamčení klávesnice (nikdy / 10 sec / 30 sec / 60 sec). 24

29 11) LANGUAGE/JAZYK: Stiskněte ENTER a zvolte jazyk OSD. 12) VERSION/VERZE: Na obrazovce bude zobrazena informace o verzi firmware. 13) VIDEO FORMAT: Na obrazovce bude zobrazena informace o video formátu DVR POKROČIL ILÁ NASTAVENÍ SÍŤ Najeďte kurzorem na NETWORK a stiskněte ENTER. Objeví se následující okno: NETWORK NETWORK TYPE STATIC DNS PORT ) NETWORK TYPE (STATIC)/TYP SÍTĚ (STATICKÝ): Zvolte NETWORK TYPE a tlačítky + nebo - nastavte typ sítě jako STATIC a poté stiskněte ENTER, čímž přejdete do podmenu. V podmenu typu sítě nastavte pomocí tlačítek + nebo - všechny informace, potřebné v DVR. Viz níže. STATIC IP GATEWAY NETMASK ) NETWORK TYPE (DHCP): Tato DHCP funkce musí být podporována routerem nebo sítí s kabelovým modemem s DHCP servisem. Další info o DHCP nastavení viz s.36 a s.37 (Licensed Software AP). 3) NETWORK TYPE (PPPOE): Pozn.: Tato PPPOE funkce musí mít username (uživatelské jméno) a password (heslo) od ISP dodavatele. Další info o PPPOE nastavení viz s.36 a s. 37 (Licensed Software AP). Typy DHCP a PPPOE musí používat DDNS servis, aby získali Hostname, které odpovídá dynamické IP adrese. Další info o DDNS nastavení viz s

30 5.14 POKROČIL ILÁ NASTAVENÍ - ZÁLOHA Najeďte kurzorem na BACKUP a stiskněte ENTER. Objeví se následující okno: USB BACKUP BACKUP Zvolte USB BACKUP a stiskněte Enter. USB BACKUP START TIME : 25 : 46 END TIME : 50 : 58 AVAILABLE SIZE 0512 MB CHANNEL 01 HDD NUM MASTER BACKUP TO USB START 1) START TIME/POČÁTEČNÍČAS: Zvolte počátečníčas zálohy. 2) END TIME/KONEČNÝ ČAS: Zvolte konečný čas zálohy. 3) AVAILABLE SIZE/DOSTUPNÁ VELIKOST: Informace o dostupné kapacitě USB. 4) CHANNEL: Zvolte kanál. 5) HDD NUM: Zvolte HDD. 6) BACKUP TO USB/ZÁLOHA NA USB: Stiskem ENTER spustíte zálohování zvoleného souboru na USB. Pozn.: 1 USB formát musí být FAT Pokud USB není podporováno DVR, zobrazí se hláška USB ERROR. 3 Navrhujeme vymazat všechny soubory na USB, než sem začnete zálohovat vaše soubory. 4 Pro prohlížení záznamů je nutné použít licencovaný software. 26

31 5.15 POKROČIL ILÁ NASTAVENÍ - HDD INFO Zde získáte všechny informace o kapacitě připojených HDD. HDD INFO HDD NUM HDD SIZE HDD NUM HDD SIZE MASTER SLAVE NO HDD EXT EXT EXT EXT 004 NO HDD EXT005 NO HDD EXT 006 NO HDD EXT007 NO HDD EXT 008 NO HDD EXT009 NO HDD EXT 010 NO HDD EXT011 NO HDD EXT 012 NO HDD 5.16 POKROČIL ILÁ NASTAVENÍ ZÁZNAM ZNAM UDÁLOSTI Zde získáte všechny informace (typ události, čas, a kanál) o Seznamu událostí (včetně seznamu ztráty video signálu, přihlášení do sítě, další seznamy (jako zapnutí/vypnutí, odemčení klávesnice, reset defaultního nastavení). Zvolte Seznam událostí, který chcete vidět a stiskněte ENTER. EVENT LOG VLOSS NET OTHERS CLEAR LIST LIST ALL 1) VLOSS LIST: Zobrazí informace o ztrátě video signálu. 2) NET LIST: Zobrazí informace o přihlášení do sítě. 3) OTHERS: Zobrazí informace o zapnutí/vypnutí, odemčení, resetu defaultního nastavení. 4) CLEAR ALL/SMAZAT VŠE: Smazání všech seznamů zápisů událostí. 27

32 6.1 VYHLEDÁVÁNÍ DALŠÍ FUNKCE Stiskem tlačítek + na čelním panelu DVR vstoupíte do režimu vyhledávání. Zobrazí se následující okno: SEARCH HDD MASTER FULL LIST RECORD LIST SYSTEM LIST ALARM LIST MOTION LIST EVENT SEARCH TIME SEARCH 1) HDD: Zvolte konkrétní HDD. 2) FULL LIST/PLNÝ SEZNAM: Seznam nahraných souborů ( R: RECORD (záznam) / S: SYSTEM / A: ALARM / MS: MOTION(pohyb) / T: TIMER (časovač)). 3) RECORD LIST/SEZNAM ZÁZNAMŮ: Seznam ručně nahraných souborů. 4) SYSTEM LIST: Seznam systémem nahraných souborů. V souvislém nahrávacím režim bude DVR systém ukládat jeden nahraný soubor každou hodinu. 5) ALARM LIST: Seznam souborů, nahraných při aktivaci alarmu. 6) MOTION LIST: Seznam souborů, nahraných při zaznamenání pohybu. 7) EVENT SEARCH/VYHLEDÁVÁNÍ PODLE UDÁLOSTI: Vyhledávání podle konkrétní události. Zobrazí všechny videa, nahraná při zaznamenání pohybu. Videa, nahraná při zaznamenání pohybu, budou přehrávána ve větší rychlosti. Pokud stisknete tlačítko PLAY, vrátí se přehrávání do normální rychlosti. 8) TIME SEARCH: Vyhledávání podle konkrétní doby (YEAR / MONTH / DAY / HOUR / MIN). Pozn.: Video přehrajete tak, že najedete kurzorem na konkrétní nahraný soubor a stisknete ENTER. Stiskem tlačítka se vrátíte k živému obrazu. 28

33 šipky 6.2 2X DIGITÁLN LNÍ ZOOM Stiskem tlačítka ZOOM na čelním panelu DVR zvětšíte obraz zvoleného kanálu (2X digitální zoom). Získáte ¼ velikost zvětšeného obrazu. K navigaci používejte MAY MAY-30 [MON] 14:50:37 DIGITAL ZOOM 400 GB 2005-MAY MAY-30 [MON] 14:50:37 DIGITAL ZOOM 400 GB ) Opětovným stiskem tlačítka ZOOM opustíte zvětšený obraz. 2) Tlačítky pohybujete zvětšenou oblastí. 3) Uživatel může použít i tlačítko Digital Zoom na panelu IR dálkového ovladače. 6.3 UZAMČEN ENÍ KLÁVESNICE 1) Key Lock On/Aktivace zamykání klávesnice vesnice: 1 Uzamčení klávesnice proveďte stiskem tlačítek MENU + ENTER. 2 Automatické uzamčení kláves viz 5.12 Pokročilá nastavení - systém. 2) Key Lock Off/Vypnut /Vypnutí zamykání klávesnice vesnice: Stiskněte libovolnou klávesu (kromě SHIFT a POWER ) a zadejte heslo. 3) Password/Heslo /Heslo: Nastavení hesla viz 5.12 Pokročilá nastavení Systém. 6.4 PŘEPÍNÁNÍ SYSTÉMŮ N/P 1) Nejprve tlačítkem POWER vypněte zařízení a poté stiskem tlačítek POWER + přepnete na PAL systém. 2) Nejprve tlačítkem POWER vypněte zařízení a poté stiskem tlačítek POWER + přepněte na NTSC systém. 29

34 6.5 USB AKTUALIZACE K aktualizaci můžete použít USB. Nejprve prosím zformátujte vaše USB paměťové zařízení. 1) Získejte aktualizované soubory od vašeho distributora. 2) Uložte aktualizované soubory na vaše USB zařízení (Neměňte názvy souborů). 3) Jděte do MAIN MENU SYSTEM - UPGRADE a stiskněte ENTER. 4) Zvolte YES a potvrďte stiskem ENTER WARNING WARNING WARNING UPGRADE ARE YOU SURE? (Chcete provést aktualizaci?) YES NO PLEASE WAIT UPGRADE KERNEL (prosím vyčkejte) OK PLEASE WAIT UPGRADE BOOT (zavádění aktualizace) OK WARNING WARNING WARNING PLEASE WAIT UPGRADE HTML OK UPGRADE SUCCESS REBOOT (úspěšné dokončení) OK SHUTDOWN PLEASE WAIT (vypínání) OK Pozn.: 1 USB formát musí být FAT Pokud USB není DVR zařízením podporováno, zobrazí se na obrazovce hláška USB ERROR. 6.6 LICENCOVANÝ SOFTWARE AP 1) Instalace Software: 1 Vložte přiložené CD do CD-ROMu a spustí se instalace aplikačního programu do PC. 2 Pro nastavení dvakrát klikněte na ikonu. 3 Po nastavení se na pracovní ploše objeví ikona. 30

35 2) Obsluha Software: 1 2 Propojte DVR s PC přes RJ45 síť. Nastavení LAN : Defaultní IP DVR zařízení je , a defaultní username (uživatelské jméno) a password (heslo) jsou oba admin. Doporučujeme nastavit IP adresu PC jako IP: XXX (1~255, except 10) (Aby byly PC a DVR pod stejnou doménou). 3 Pro vstup na přihlašovací stránku klikněte dvakrát na ikonu. Zadejte IP ( ), uživatelské jméno (admin), heslo (admin). Po připojení k DVR s místním LAN může uživatel upravit síťová nastavení v DVR nebo v systémové konfiguraci licencovaného softwaru AP. 4 Network Type ~ Statická IP : Nastavte síťové informace v DVR menu (Část 5.13) nebo v Systémové konfiguraci licencovaného softwaru AP (s.36). Network Type ~ Dynamická IP (DHCP a PPPOE) : Nastavte síťové informace v Systémové konfiguraci licencovaného softwaru AP. Další informace o nastavení DHCP a PPPOE viz s. 36 a Po nastavení síťových informací vstupte na přihlašovací stránku dvojím klikem na ikonu. Zadejte uživatelské jméno, heslo a IP (Statická IP) nebo Host name (Dynamic IP). Připojte se kliknutím na zelené tlačítko. 6 Ikony LOGIN AP: Address Book (adresář): Slouží k přidání nové IP adresy do adresáře nebo ke zvolení libovolné předvolené IP adresy pro vstup na Video Server. Search (vyhledávání): Vyhledávání dostupných IP adres DVR v místní síti a úprava síťového nastavení DVR. Player (přehr ehrávač): Slouží k přehrání nahraných souborů, uložených ve vašem PC. Copy: Slouží ke kopírování všech instalačních souborů. Díky tomu můžete zachovat veškerá nastavení video web serveru pro další instalaci softwaru na jiném PC. Pozn.: Verze licencovaného software je zobrazena na přihlašovací stránce. 31

36 7 Úvod do základních operací: Ovládací panel Video Web Serveru Ovládac dací panel ~ 16kan kanálové DVR a b c e f g h i j. k. l. m. n. o. p. q. r. s. t. u. v. w. x. a. Přenosová rychlost obrazu za sekundu b. Přenosová rychlost dat c. Připojení / Odpojení d. Rozlišení: NTSC: ; PAL: ; e. Kvalita obrazu (High-vysoká, Medium-střední, Low-nízká) f. Momentka : stiskem tohoto tlačítka získáte momentku, která bude uložena na určeném místě. 32

37 g. Záznam : po stisku tohoto tlačítka začne video web server nahrávat. Dalším stiskem tohoto tlačítka se nahrávání ukončí. Nahrané soubory budou uloženy na PC. Každý nahraný soubor může mít až 18,000 snímků. Ve chvíli, kdy je kapacita nahrávaného souboru plná, uloží se nový nahraný soubor do dalšího souboru. Pokud je kapacita HDD menší než 200MB, program přestane nahrávat. h. Konfigurace systému: stiskem tohoto tlačítka vstoupíte do stránky nastavení video web serveru. i. Počet online uživatelů. j. Kanál 1 ~ 16 k. 4, 9, 16 zobrazených kanálů l. Vyhledávání m. Nahrávání n. Stop / Rychle vzad / Rychle vpřed / Pauza / Pomalé přehrávání/ Přehrávání o. + p. - q. Digitální Zoom r. Nastavení : stiskem tohoto tlačítka změníte umístění zobrazených kanálů. Tlačítky volíte, který kanál chcete změnit. Tlačítky + nebo - volíte kanál, který chcete zobrazit. Tlačítkem Enter potvrzujete. s. Pořadí: stiskem tohoto tlačítka vstoupíte do funkce call monitoru; dalším stiskem režim call monitor opustíte. t. Enter u. Ovládání PTZ zapnuto/vypnuto: Pokud aktivujete ovládání PTZ, můžete zvolit PTZ zařízení. Po stisku tlačítka OK vstoupíte do AP obrazovky ovládání PTZ. (Tlačítkem ESC opustíte AP obrazovku ovládání PTZ ovládání a vrátíte se do AP obrazovky ovládání DVR) v. Menu / nahoru/ Dolů /vlevo / vpravo w. R.E.T.R. (Nahrávání aktivované vzdálenou událostí) : stiskem tohoto tlačítka aktivujete funkci R.E.T.R; dalším stiskem ji opustíte. Pokud je funkce R.E.T.R. aktivována, získá uživatel na vzdáleném počítači aktuální zvukové poplašné upozornění a nahrávané soubory budou uloženy na různých místech v PC, podle vámi nastavené Record Path Cesty záznamů. x. Zapnutí/vypnutí Turba: Pro urychlení volby menu nebo ovládání PTZ kamery pod video web serverem můžete aktivovat funkci "Turbo. Uživatelé mohou volit zrychlení od 1 do 10. např. Pokud aktivujete funkci TURBO a zvolíte zrychlení (turbo steps) 3, bude jeden klik myši na jedno z tlačítek nahoru/dolů/vlevo/vpravo fungovat tak, jako kdybyste klikli 3 krát. 33

38 Ovládac dací panel PTZ j. k. l. m. n. o. p. q. r. Rada: Obrazovku PTZ kamery můžete ovládat pomocí kurzoru. j. Předvolba 1 ~ 16 k. AUTO l. Zoom Tele Rozšíření m. Přiblížení Oddálení Max. zvětšení Max. zmenšení n. Enter o. Zapnutí/vypnutí PTZ Control : Pokud aktivujete ovládání PTZ, můžete zvolit PTZ zařízení a po stisku OK vstoupit do AP obrazovky ovládání PTZ. (Tlačítkem ESC AP obrazovku ovládání PTZ opustíte a vrátíte se zpět do AP obrazovky ovládání DVR) p. Menu / Nahoru / Dolů / Vlevo / Vpravo q. Turbo: Pro zrychlení volby menu nebo ovládání PTZ kamery pod video web serverem můžete klikem na toto tlačítko aktivovat funkci "Turbo".Uživatelé mohou volit zrychlení (turbo steps) od 1 do 10.. př. Pokud aktivujete funkci TURBO a zvolíte zrychlení 3, bude jeden klik myši na jedno z tlačítek nahoru/dolů/vlevo/vpravo fungovat tak, jako kdybyste klikli 3 krát. 34

39 8 Přehrávání. a. b. c. d. e. f. g. h. i. j. k. l. a. Momentka b. Stop c. Pauza d. Rychle vzad (1X, 2X, 4X, 8X, 16X) e. Pomalu vzad (1X, 1/2X, 1/4X, 1/8X, 1/16X) f. Přehrávání (1X) g. Pomalé přehrávání (1X, 1/2X, 1/4X, 1/8X, 1/16X) h. Rychle vpřed (1X, 2X, 4X, 8X, 16X) i. OSD ( Zobrazit / Skrýt ) j. Nastavení (Cesta k souboru pro momentky, barva textu, barvu postupu) k. Otevření předešlého souboru l. Otevření dalšího souboru Pozn.: Pokud pozastavíte přehrávaný obraz (pause), můžete stisknout tlačítko e a přejít na předešlý obraz nebo stisknout tlačítko g a přejít na následující obraz. 35

40 3) Pokročil ilá nastavení: Po stisku ikony vstoupíte na stránku pro nastavení systému. Na této stránce můžete zvolit funkci, kterou chcete nastavit. Po nastavení uložte změny tlačítkem APPLY. Nastavení systému zahrnuje: Síť, DDNS, Účet, Online uživatele, Alarm, Mail, FTP, Alarmová databáze, Cesta k souboru, Zařízení, Detekce, Kamera a Toolbox. Network - Síť Klikněte na Network a zvolte typ IP (IP TYPE) (Statická IP, PPPOE, DHCP) Statická IP: zadejte IP serveru, bránu, net mask a web port. PPPOE: Zadejte uživatelské jméno a heslo, poskytnuté vaším ISP dodavatelem. PPPOE bude rovněž vyžadovat použít DDNS servis, aby se Hostname dostala na odpovídající dynamickou IP adresu. Viz s.37. DHCP: Tato DHCP funkce musí být podporována routrem nebo sítí s kabelovým modemem s DHCP servisem. DHCP bude rovněž potřebovat použít DDNS servise, aby se Hostname dostala na odpovídající dynamickou IP adresu. Viz s.37. Pozn.: Některé typy routterů potřebují k získání IP adresy restartovat DVR. 36

41 DDNS 1 2 DDNS je služba pro přeměnu dynamické IP adresy, aby odpovídala konkrétnímu Hostname. Umožnění funkce DDNS. Zadejte DDNS username (uživatelské jméno). Zadejte DDNS password (heslo). Zadejte Hostname do Domain. Zvolte název systému - DDNS system name. POUŽIT ITÍ DDNS : Jděte na webovou stránku, která poskytuje bezplatné DDNS služby. Např. Založte účet v DynDNS. Po založení účtu obdržíte během několik minut em potvrzení. Registraci dokončíte splněním zadaných instrukcí, a to maximálně do 48 hodin. Pokud potvrzující neobdržíte do hodiny, vyžádejte si password reset (anulaci hesla) ( Pro přihlášení do DynDNS použijte DDNS uživatelské jméno a heslo. Vytvoření Hostname. Přihlášení Account/účet My Service Add Host Services/Přidej hostitelské služby Add Dynamic DNS Host /Přidej dynamického DNS hostitele Enter zvolte hostname (jméno hostitele) klikněte na Add Host. 1 YourHostName YourHostName 5 37

42 DDNS Hostname je vytvořeno. YourHostName YourHostName.dyndns.org Account - Účet 1 Nastavte uživatelský účet ( Max 5 účtů), heslo, délka trvání a úroveň oprávnění ( Max 5 účtů on line současn asně). 2 User s level/úroveň oprávnění: SUPERVISOR SPRÁVCE: Ovládá všechny funkce ( a, b, c, d, e a f ). HIGH VYSOKÉ: Ovládá pouze funkce a, b, c, d a e, ale neovládá funkce f NORMAL NORMÁLNÍ: Ovládá pouze funkce a, d a e, ale nemůže ovládat funkce b, c a f. GUEST HOST: Pouze sleduje obraz. Může používat pouze funkci a. 1 Life time/délka trvání : V závislosti na různých úrovních oprávnění mohou různé účty zůstat online po různě dlouhou dobu (1min, 5min, 10min, 1 hod, 1den, neomezeně). a b c d e f 38

43 Online User/Online uživatelu 1 Zde můžete získat všechny informace o online uživatelích. (Jméno, IP Adresu,Úroveň oprávnění, Rozlišení a Kvalitu obrazu). Alarm Alarm Trigger/Aktivace alarmu: Povoleníči zakázání funkce oznamování em a FTP. Alarm Method/Způsob alarmu: Dvě možnosti nebo FTP. Post Number: MJPEG obrázky (1-10 obrázků). Alarm Duration/Trvání alarmu: Můžete nastavit délku trvání alarmu na 3 sec., 15 sec., 30 sec., 1 min. nebo 30 min.. Alarm Refresh/Obnova alarmu: Smazání poplachové hlášky, která je zobrazena na obrazovce. Pozn.: Umožněte funkci aktivace alarmu.při aktivaci alarmu externím zařízením, jako PIR nebo Senzor, se na obrazovce objeví ikona. Video Web Server automaticky spustí nahrávání

44 Mail Při aktivaci alarmu zachytí Video Web Server momentální obraz (max. 10 JPEG obrázků), a zašle je em určeným příjemcům. Informace (SMTP server) můžete získat od vašeho poskytovatele u. Natavením Modify alarm address můžete přidat ovou adresu kam budou zaslány obrázky nebo film, zachycené při aktivaci alarmu pohybem. Pokud server vyžaduje ověření hesla, zadejte prosím uživatelské jméno a heslo. Pozn.: Abyste při aktivaci alarmu pohybem získali mail, musíte povolit funkci oznamování em v Alarm setting.(nastavení alarmu) FTP 1 Při aktivaci alarmu pohybem zachytí video server okamžitý obraz a nahraje ho na zvolenou FTP stránku. Pozn.: Abyste při aktivaci alarmu pohybem získali upozornění na FTP stránku, musíte povolit funkci FTP upozornění v Alarm setting. (Nastavení alarmu) 40

45 Alarm Database Jedná se o databázi, která obsahuje všechny události, aktivující alarm, s IP adresou Video Web Serveru, čas spuštění alarmu a počet snímků. Zde můžete rovnou přehrát, smazat nebo zcela odstranit všechny nahrané události. Kliknutím na Refresh aktualizujete databázi, i když zrovna kontrolujete alarmové události. Všechny soubory o aktivaci alarmu jsou pro snazší vyhledávání seřazeny systematicky. File Path - Cesta k souboru Snapshot Path/Momentky: Zde určíte, kam budou ukládány momentky. Record Path/Záznamy: Zde určíte, kam budou ukládány nahrané soubory. Alarm Audio Path: Zde můžete sami upravit zvuk upozornění na alarm nebo použít defaultní zvuk. 41

46 Device - Zařízen zení Můžete editovat všechna externí zařízení v těchto Windows. Zvolte zařízení a stiskněte Edit. Nastavte Device Type, ID No., Protocol Type a Baud Rate (Přenosová rychlost), abyste zařízení ovládali před Video Web Server. Tento video web server podporuje různé AP obrazovky pro ovládání následující periferií: Kamera, PTZ. Detection - Detekce Zde můžete nastavit oblast detekce pohybu a faktory citlivosti detekce. Zvolte zařízení a stiskněte Edit. Poté vstoupíte na stránku nastavení. Na stránce nastavení můžete k volbě oblasti detekce používat myš. 42

47 Camera 1 2 Zde získáte informace o nastavení připojených kamer. Pokud zvolíte konkrétní kameru a stisknete Edit, můžete nastavit jas/kontrast/sytost a odstín dané kamery. Potvrďte tlačítkem OK. Tool Box 1 2 Zde získáte informace o verzi firmware. Můžete zvolit turbo step (zrychlení) (1-10). Pro zrychlení volby menu nebo ovládání PTZ kamery pod video web serverem můžete aktivovat funkci "Turbo". Uživatelé mohou měnit turbo steps (zrychlení) od 1 do 10. Př. Pokud aktivujete funkci TURBO a zvolíte zrychlení (turbo steps) 5, bude jeden klik myši na jedno z tlačítek nahoru/dolů/vlevo/vpravo fungovat tak, jako kdybyste klikli 5 krát. 3 4 Max Log List: Nastavte maximální počet záznamů. Server Log: Po stisku Server Log vstoupíte do okna záznamů serveru. 43

48 Network Backup Síťová záloha Uživatel může nahrané soubory zálohovat z DVR na PC pomocí sítě. Nastavte informace o zálohování a stiskněte Start pro spuštění zálohování a přehrajte zálohovaný soubor. Po zálohování uvidíte jeden zálohovaný soubor a jeden převedený zálohovaný soubor na PC. 44

49 6.7 Připojení k AP přes p IE prohlížeč K Video Web Serveru se můžete připojit IE prohlížeč. Tato funkce je vhodná pro Windows 2000 i Windows XP. Krok 1: Zadejte IP adresu do rámečku URL adresy a stiskněte enter. Zobrazí se následující stránka. Download JAVA Krok 2: 2 Stiskněte Download JAVA a zobrazí se následující stránka. Download JRE 5.0 Update 4 Krok 3: Stiskněte Accept License Agreement. (Souhlasím s licenční smlouvou) Accept License Agreement 45

50 Krok 4: Zvolte Windows Offline Installation nebo Windows Online Installation. Windows Offline Installation Windows Online Installation Krok 5: Jako příklad použijeme Windows Offline Installation. Uložte nastavený soubor jre-1_5_0_04-windows-i586-p na plochu PC. 2x klikněte na ikonu. Krok 6: Po instalaci prosím zadejte typ IP adresy vašeho DVR do rámečku URL adresy a stiskněte enter. Zobrazí se přihlašovací stránka, kam zadáte uživatelské jméno a heslo. Zobrazí se následující stránka. PTZ Změnit rozlišen ení Změnit kvalitu obrazu 320* *456 Stejné jako obsluha AP. Viz část 6.6 Licencovaný Software AP. Nastavení umíst stění obrazu. (LT: Nahoře e vlevo; ; LD: Dole vlevo; ; RT: Nahoře e vpravo; RD Dole vpravo) 46

51 6.8 R.E.T.R. Před aktivací funkce R.E.T.R. prosím nejprve nastavte oblast detekce pohybu a aktivujte funkci detekce pohybu. Aktivaci funkce Nahrávání aktivované vzdálenou událostí (R.E.T.R.) můžete provést třemi způsoby: 1) Čelní panel DVR : Na čelním panelu DVR stiskněte tlačítka Menu + -. Funkce R.E.T.R. se aktivuje o 3 / 5 / 10 minut později. Viz část Po aktivaci funkce R.E.T.R. se na obrazovce objevíčervený nápis R.E.T.R. 2) Licencovaný Software AP: Na ovládacím panelu AP stiskněte tlačítko R.E.T.R.. Funkce se aktivuje okamžitě.. Viz část ) IR Dálkové ovládání: Dálkovém ovládání IR stiskněte tlačítko R.E.T.R. Funkce se aktivuje o 3 / 5 / 10 minut později. Viz část GPRS Instalace a prohlížen ení funkce GPRS (Jako( příklad p slouží Motorola 768i) 1) Aby program dobře běžel, musí mít váš poskytovatel mobilních služeb GPRS servis a vaše telefonní sluchátko musí podporovat GPRS a Java MIDP ) Prostřednictvím web prohlížeče vašeho mobilního telefonu se připojte na webovou stránku (Ujistěte se, že funkce GPRS funguje). 3) Stáhněte a nainstalujte 16CH_MPEG-4 / 8CH_MPEG-4. 4) Po instalaci se na ploše telefonu objeví ikona 16CH_MPEG-4 / 8CH_MPEG-4. 5) Klikněte na ikonu 16CH_MPEG-4 / 8CH_MPEG-4 video serveru a vstupte do rámečku nastavení. Zadejte IP adresu, port, uživatelské jméno a heslo DVR, které chcete vidět. Poté stiskněte tlačítko connect. 6) Po připojení k 16CH_MPEG-4 / 8CH_MPEG-4 video serveru uvidíte na obrazovce AP rozhraní a v názvu se objeví Online. 7) Počkejte 3 minuty na video signál. 8) Po zobrazení video signálu můžete lehce sledovat a ovládat váš bezpečnostní systém kdykoliv a kdekoliv. Pozn.: Nedoporučujeme nastavit DVR port jako 80 port, protože někteří poskytovatelé telekomunikačních služeb mohou 80 port regulovat VOLITELNÉ PERIFERIE Při obsluze následujících periferií se prosím řiďte jednotlivými návody k použití. 1) IDA (nezávislé diskové pole). 2) DVD R/W nebo CD R/W. 3) VGA výstup. 4) GPRS konektor. 47

52 7.1 FAQ Odstraňov ování závad Níže uvedená tabulka vám pomůže při řešení možných závad a problémů. Tato tabulka uvádí několik typických problémů a návodů k jejich odstranění. Zkontrolujete ji prosím dříve než budete kontaktovat vašeho DVR dodavatele. Bez napájení PROBLÉM Při stisku tlačítka není žádná odezva Není prováděn záznam Nefunguje funkce Načasovaného nahrávání ŘEŠENÍ Zkontrolujte zapojení síťového kabelu Zkontrolujte, zda je v zásuvce proud Zkontrolujte, zda není uzamčená klávesnice Stiskněte libovolnou klávesu a zadejte heslo pro opuštění Režimu uzamčení klávesnice. Zkontrolujte, zda je HDD správně nainstalován a připojen. Zkontrolujte, zda je funkce Record Enable nastavena na YES Nefunguje živé video DVR stále rebootuje Zkontrolujte video kabel kamery a připojení. Zkontrolujte video kabel monitoru a připojení. Zkontrolujte napájení kamery. Zkontrolujte nastavení objektivu kamery. Můžete spojit napájecí konektor a HDD těsněji nebo vyměnit HDD. 48

53 7.2 CPCAM GLOBAL SERVICE Pozn.: Můžete vstoupit na webové stránky a zde stisknout ikonu Global Service. Zde můžete uvést váš dotaz, připomínku či komentář a náš zástupce se vám v co nejkratší době ozve. Global Service 49

54 PŘÍLOHA #1 PŘÍLOHA #1 INSTALACE HDD Dodržujte, prosím, pečlivě následující postup. *** Pozn: Pokud chcete instalovat dva pevné disky, nastavte jeden disk jako Master Mode nebo Single Mode a druhý disk jako Slave Mode. *** 1 2 1) Otevřete horní kryt DVR and vyšroubujte držák. 2) Přišroubujte HDD k HDD držáku. 3 ~ 8 3) Spojte HDD s napájecím konektorem a IDE BUS (ujistěte se, zda jste HDD 9 ~ 14 zapojili důkladně). 4) Zavřete horní kryt DVR ~

55 PŘÍLOHA #2 PŘÍLOHA #2 KONFIGURACE PIN PIN 1. GND ZEM PIN 2. ~ PIN 9. ALARMOVÝ VSTUP Propojením alarmových vstupů(pin 2-9) a země(pin 1) spustíte záznam a bzučák v DVR. Kdyžjsou Menu/Kamera/Alarm nastaveny na Low : pokud bude na alarmovém vstupu signál LOW, spustí se záznam a zvuková signalizace. Kdyžjsou Menu/Kamera/Alarm nastaveny na High : pokud bude na alarmovém vstupu signál high, spustí se záznam a zvuková signalizace. PIN 10. PIN OFF PIN 11. TXD232 DMR může být ovládáno vzdáleněexterním zařízením nebo řídícím systémem, jako např. klávesnicí, pomocí sériového protokolu RS-232. PIN 12. RS485-A DMR může být ovládáno vzdáleněexterním zařízením nebo řídícím systémem, jako je klávesnice, s použitím sériového protokolu RS 485. PIN 13. EXTERN RNÍ ALARM NO. Normálněje COM odpojen od NO. Pokud je ale spuštěn alarm, COM se spojí s NO PIN 14. PIN OFF PIN 15. ~ PIN 22. ALARMOVÝ VSTUP Propojením alarmových vstupů(pin 15-22) a země(pin 1) spustíte záznam a bzučák v DVR. Kdyžjsou Menu/Kamera/Alarm nastaveny na Low : pokud bude na alarmovém vstupu signál LOW, spustí se záznam a zvuková signalizace. Kdyžjsou Menu/Kamera/Alarm nastaveny na High : pokud bude na alarmovém vstupu signál high, spustí se záznam a zvuková signalizace PIN 23. RXD232 DMR může být ovládáno vzdáleněexterním zařízením nebo řídícím systémem, jako je klávesnice, s použitím sériového protokolu RS 232. PIN 24. RS485-B DMR může být ovládáno vzdáleněexterním zařízením nebo řídícím systémem, jako je klávesnice, s použitím sériového protokolu RS 485. PIN 25. EXTERNAL ALARM COM Normálněje COM odpojen od NO. Pokud je ale spuštěn alarm, COM se spojí s NO. 51

56 PŘÍLOHA #3 PŘÍLOHA #3 ROZVRH NAHRÁVÁNÍ 1. Jako příklad použijeme NTSC systém a vnější prostředí. 2. Čas nahrávání se liší v závislosti na následujících faktorech: * Různá kvalita kamery: * Různá skladba obrazu (jako např. frekvence pohybu objektu) Režim záznamu Snímek CIF Kvalita IPS 500GB nahrávací čas(hod.) Nahrávací den Nejlepší , , , ,5 Vysoká , , , ,8 Normální , , , ,1 Základní , , , ,2 Nejlepší , , , ,0 Vysoká , , , ,5 Normální , , , ,0 Základní , , , ,1 52

57 PŘÍLOHA #4 PŘÍLOHA #4 KOMPATIBILNÍ USB Pozn.: Aby byla zajištěna přesnost následující tabulky, aktualizujte, prosím, firmware DVR. Jméno zařízen zení Transcend Transcend Kingston Kingston PQI PQI Apacer Apacer SanDisk SanDisk SanDisk AI Flash 4 Tiny Drive Jet Flash APD ipod Oti Acer TS64MJFLASHA Flash Size 256MB 512MB 256MB 512MB 256MB 512MB 256MB 512MB 128MB 256MB 512MB 64MB 256MB 128MB 256MB 512MB 128MB 128MB 64MB 53

58 PŘÍLOHA #5 PŘÍLOHA #5 KOMPATIBILNÍ HDD Pozn.: Aby byla zajištěna přesnost následující tabulky, aktualizujte, prosím, firmware DVR. Jméno značky Model Kapacita Otáčky HITACHI Deskstar 180 GXP 120GB 7200 rpm HITACHI Deskstar 7K250, HDS722516VLAT20 160GB 7200rpm HITACHI HDS722516VLAT80 160GB 7200rpm HITACHI HDS722516DLAT80 160GB 7200rpm HITACHI Deskstar 7K250, HDS722525VLAT80 250GB 7200rpm IBM Deskstar 120GXP (80GB) 80GB 7200 rpm IBM Deskstar 120GXP (120GB) 120GB 7200 rpm Maxtor DiamondMax 536DX(60GB) 4W060H4 60GB 5400rpm Maxtor DiamondMax Plus 9 80GB 7200 rpm Maxtor DiamondMax Plus 9, Model#6Y120L 120GB 7200 rpm Maxtor DiamondMax Plus 9, Model#6Y160L0 160GB 7200rpm Maxtor MaxLine Plus Ⅱ, Model#7Y250P0 250GB 7200rpm Maxtor DiamondMax GB 7200rpm Maxtor DiamondMax GB 7200rpm Seagate Barracuda ATA IV, ST380021A 80GB 7200rpm Seagate Barracuda ATA V, ST A 120GB 7200 rpm Seagate Barracuda Plus, ST A 160GB 7200 rpm Seagate Barracuda ST A 200GB 7200 rpm Seagate Barracuda ST A 250GB 7200 rpm Western Digital Caviar WD1200BB-00CAA1 120GB 7200rpm Western Digital Caviar WD2000BB-00DWA0 200GB 7200rpm Western Digital CaviarSE WD2500JB 250GB 7200rpm 54
