1 Lumens DC160 Vizualizér Uživatelská příručka - 1 -

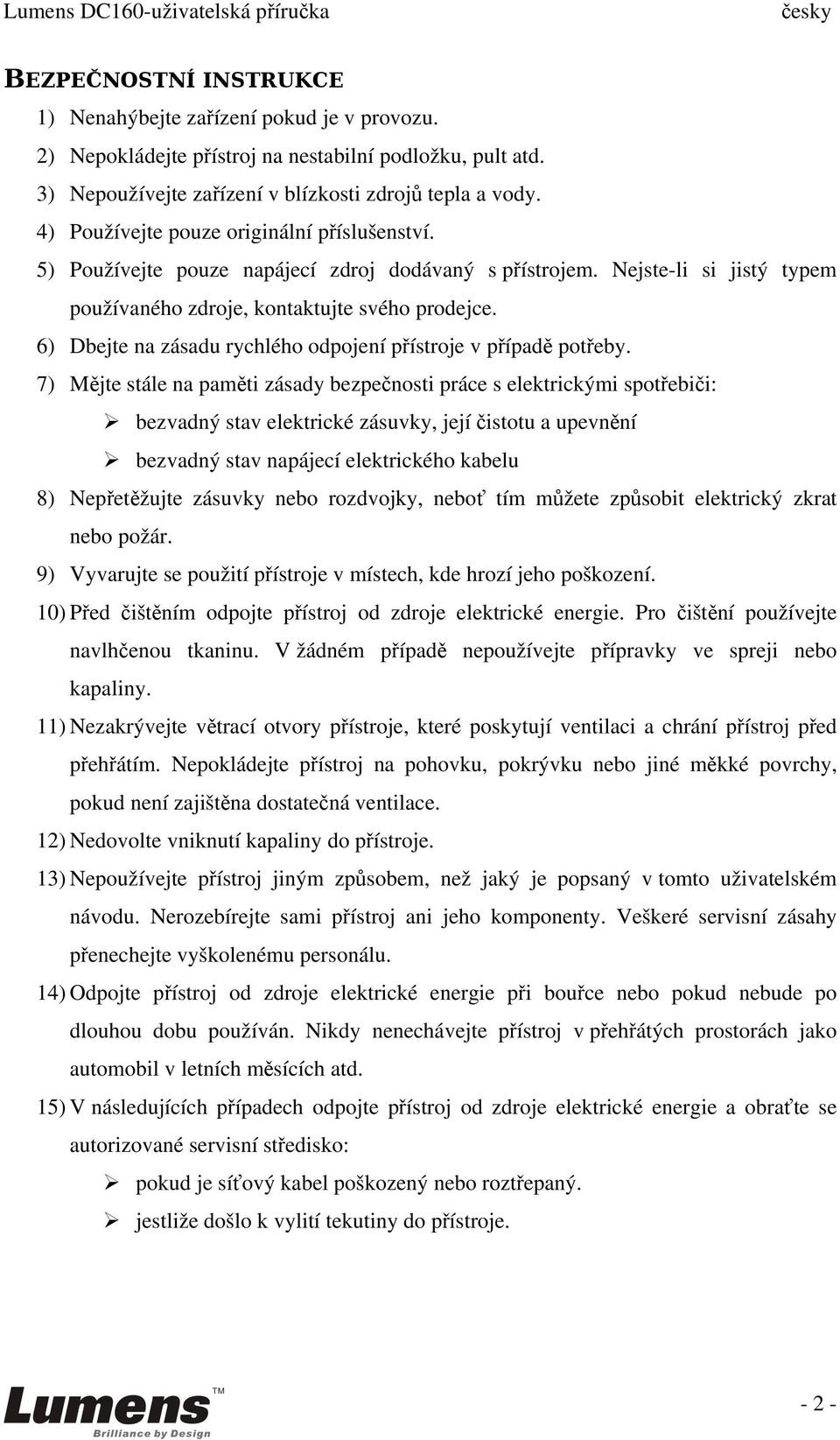

2 BEZPEČNOSTNÍ INSTRUKCE 1) Nenahýbejte zařízení pokud je v provozu. 2) Nepokládejte přístroj na nestabilní podložku, pult atd. 3) Nepoužívejte zařízení v blízkosti zdrojů tepla a vody. 4) Používejte pouze originální příslušenství. 5) Používejte pouze napájecí zdroj dodávaný s přístrojem. Nejste-li si jistý typem používaného zdroje, kontaktujte svého prodejce. 6) Dbejte na zásadu rychlého odpojení přístroje v případě potřeby. 7) Mějte stále na paměti zásady bezpečnosti práce s elektrickými spotřebiči: bezvadný stav elektrické zásuvky, její čistotu a upevnění bezvadný stav napájecí elektrického kabelu 8) Nepřetěžujte zásuvky nebo rozdvojky, neboť tím můžete způsobit elektrický zkrat nebo požár. 9) Vyvarujte se použití přístroje v místech, kde hrozí jeho poškození. 10) Před čištěním odpojte přístroj od zdroje elektrické energie. Pro čištění používejte navlhčenou tkaninu. V žádném případě nepoužívejte přípravky ve spreji nebo kapaliny. 11) Nezakrývejte větrací otvory přístroje, které poskytují ventilaci a chrání přístroj před přehřátím. Nepokládejte přístroj na pohovku, pokrývku nebo jiné měkké povrchy, pokud není zajištěna dostatečná ventilace. 12) Nedovolte vniknutí kapaliny do přístroje. 13) Nepoužívejte přístroj jiným způsobem, než jaký je popsaný v tomto uživatelském návodu. Nerozebírejte sami přístroj ani jeho komponenty. Veškeré servisní zásahy přenechejte vyškolenému personálu. 14) Odpojte přístroj od zdroje elektrické energie při bouřce nebo pokud nebude po dlouhou dobu používán. Nikdy nenechávejte přístroj v přehřátých prostorách jako automobil v letních měsících atd. 15) V následujících případech odpojte přístroj od zdroje elektrické energie a obraťte se autorizované servisní středisko: pokud je síťový kabel poškozený nebo roztřepaný. jestliže došlo k vylití tekutiny do přístroje

3 UPOZORNĚNÍ Pro minimalizaci nebezpečí požáru nebo elektrického šoku chraňte přístroj před vlhkem. Přístroj je vybaven dvoj-kolíkovým typem elektrické zásuvky bez uzemňovacího kolíku. Tento typ plně odpovídá a splňuje normy ČSN. FCC UPOZORNĚNÍ Lumens DC160 byl certifikován v souladu s požadavky pro provoz ve třídě A počítačových zařízení, podle písmena J, části 15 předpisů FCC. Limity jsou stanoveny tak, aby poskytovaly dostatečnou ochranu proti škodlivému záření, pokud je zařízení používáno v komerčním prostředí. EN55022 (CE RADIATION) UPOZORNĚNÍ Tento produkt je určen k použití v komerční, průmyslové a vzdělávací oblasti. Není určen pro použití v domácnostech. Produkt je klasifikován pro třídu A. V domácnostech může docházet k interferencím s radiovými vlnami. Typické použití je v konferenčních a jednacích místnostech nebo v učebnách. OBSAH BALENÍ Po rozbalení by mělo Vaše balení obsahovat následující položky: 1) Lumens DC160 2) Dálkové ovládání 3) Uživatelská příručka, Quick start quide (v angličtině) 4) CD s ovladači a aplikacemi 5) Napájecí zdroj 6) VGA kabel 7) DVI/VGA adaptér 8) C-video kabel 9) USB kabel 10) RS232 adaptér - 3 -

4 PŘÍPRAVA A POUŽITÍ PŘÍSTROJE 1) ustavte přístroj na předem vybrané a k tomu vhodné místo 2) spojte přístroj se zobrazovacím zařízením (monitor / projektor / TV) k tomu určeným kabelem 3) připojte kabel elektrického napájení 4) nyní zapněte přístroj stiskem vypínacího tlačítka na přístroji nebo použijte dálkový ovladač 5) zapněte projektor / monitor; u projektoru navolte příslušný obrazový vstup 6) dle individuální potřeby optimalizujte obraz ZAPOJENÍ KONEKTORŮ AC IN: VGA OUT: C-video: USB: DVI OUT / VGA IN: RS232: konektor připojení el. napětí 220V počítačový monitor / data-video projektor TV přijímač / monitor přenos dat do počítače DVI výstup na počítačový monitor/data-video projektor přes DVI / VGA adaptér vstup obrazového signálu z počítače připojení počítače - 4 -

5 DÁLKOVÉ OVLÁDÁNÍ Power zapnutí / vypnutí přístroje Source přepínání mezi zdroji zobrazovaného signálu BRT +/ ovládání hodnoty jasu obrazu Menu zobrazení OSD menu Capture zachycení aktuálního zobrazovaného snímku Play slouží k vyvolání uložených snímků Del slouží k vymazání uložených snímků slouží k výběru požadované funkce Enter potvrzení vybrané funkce Zoom +/- slouží k přiblížení / oddálení objektu Focus manuální zaostření AF automatické zaostření Auto Tune automatické přizpůsobení optimálního obrazu. Lamp zapnutí / vypnutí lampy (osvětlení) Flip otočení obrazu o 180º Freeze zastavení obrazu na aktuálním snámku Photo / Text výběr fotografického nebo textového módu Preset uložení / obnovení nastavených parametrů AWB automatické vyvážení bílé PBP srovnání obrázků v reálném čase Shift vyměnění levého a pravého obrázku při využití funkce PBP ZAPOJENÍ DIP PŘEPÍNAČŮ Tovární nastavení DIP přepínačů je následující: - 5 -

6 POKROČILÉ FUNKCE zachycení (uložení) obrazu 1. na dálkovém ovládání nebo na ovládacím panelu stiskněte CAPTURE vymazání uložených obrázků 1. po stisku PLAY a vybrání obrázku určeného k vymazání pomocí tlačítek zvolte DEL pro smazání obrázků 2. pro ukončení stiskněte MENU přehrání uložených obrázků 1. stiskněte PLAY pro zobrazení zmenšenin obrázků uložených v paměti. 2. použijte tlačítka pro vybrání požadované miniatury 3. stiskněte ENTER pro zobrazení na celý display 4. použijte pro zobrazení dalšího obrázku 5. pro návrat stiskněte PLAY 6. pro ukončení stiskněte MENU uložení přednastavení 1. pomocí přednastavení lze uložit uživatelské parametry pro zobrazení (jas, barvy atd.) 2. stiskněte PRESET pro vstup do menu pro přednastavení 3. pomocí tlačítek zvolte PRESET SAVE a po té opět volbou potvrďte YES vyvolání přednastavení 1. pro vyvolání uživatelského přednastavení stiskněte PRESET, zvolte PRESET LOAD a potvrďte pomocí tlačítek volbu YES PBP funkce - pomocí této funkce lze srovnat právě snímaný objekt s obrázkem uloženým v paměti 1. na dálkovém ovládání stiskněte PBP a po té vyberte uložený obrázek určený ke srovnání 2. srovnání se zobrazí po stisku tlačítka ENTER 3. pozice srovnávaných obrázků lze vyměnit stiskem SHIFT - 6 -

7 OSD MENU OSD menu se zobrazí po stisknutí tlačítka MENU. V rámci zobrazené nabídky je možno vybírat hlavní funkce (Display, Storage, Setting a Advance) pomocí, podpoložky se volí za pomoci. Aktivovaná položka je podtržena červenou čarou a zvýrazněna ve žluté barvě. Menu se automaticky vypne, pokud je po delší dobu nepoužíváno. OSD menu při připojení přes VGA rozhraní obsahuje: Úroveň 1 Úroveň 2 Úroveň 3 Popis Display Storage Setting Advance Brightness přizpůsobí jas v rozmezí 0 ~ 51 Focus nastaví zaostření v rozmezí 100 ~ 300 Image Normal / Gray / Slide / Microscope /Film výběr režimu zobrazení - Normální/ Šedivá/ Diapozitiv/ Mikroskop/ Film Freeze ON / OFF při použití této funkce bude stále zobrazený současný obrázek. Flip ON / OFF otočit obrázek o 180 Zoom přiblížit a oddálit obrázek v rozmezí 100% % Capture Execute uloží snímek Play Execute přehraje uložené snímky Delete Execute smaže uložené snímky Delete All Yes / No smaže všechny uložené snímky Format Yes / No zformátuje interní paměť Auto Erase ON / OFF smaže všechny uložené snímky po odpojení elektrické energie Lamp ON / OFF vyberte zapnutí a vypnutí osvětlení AE ON / OFF automatická expozice zapnout /vypnout Night vision ON / OFF volba zapnutí a vypnutí nočního režimu zobrazení Language English / Traditional volba preferovaného jazyka Chinese / Simplified Chinese/ Deutsch/ Francois / Italiano/ Espanol/ Русский Factory Reset Yes / No obnovení továrního nastavení jednotky PBP ON / OFF přepne do módu porovnání obrázků Shift Left / Right zamění pravou a levou stranu porovnávaných obrázků Color Temp Warm /Medium/ výběr teploty barev Cool Preset load Yes / No vyvolá uložené uživatelské nastavení Preset save Yes / No uloží uživatelské nastavení - 7 -

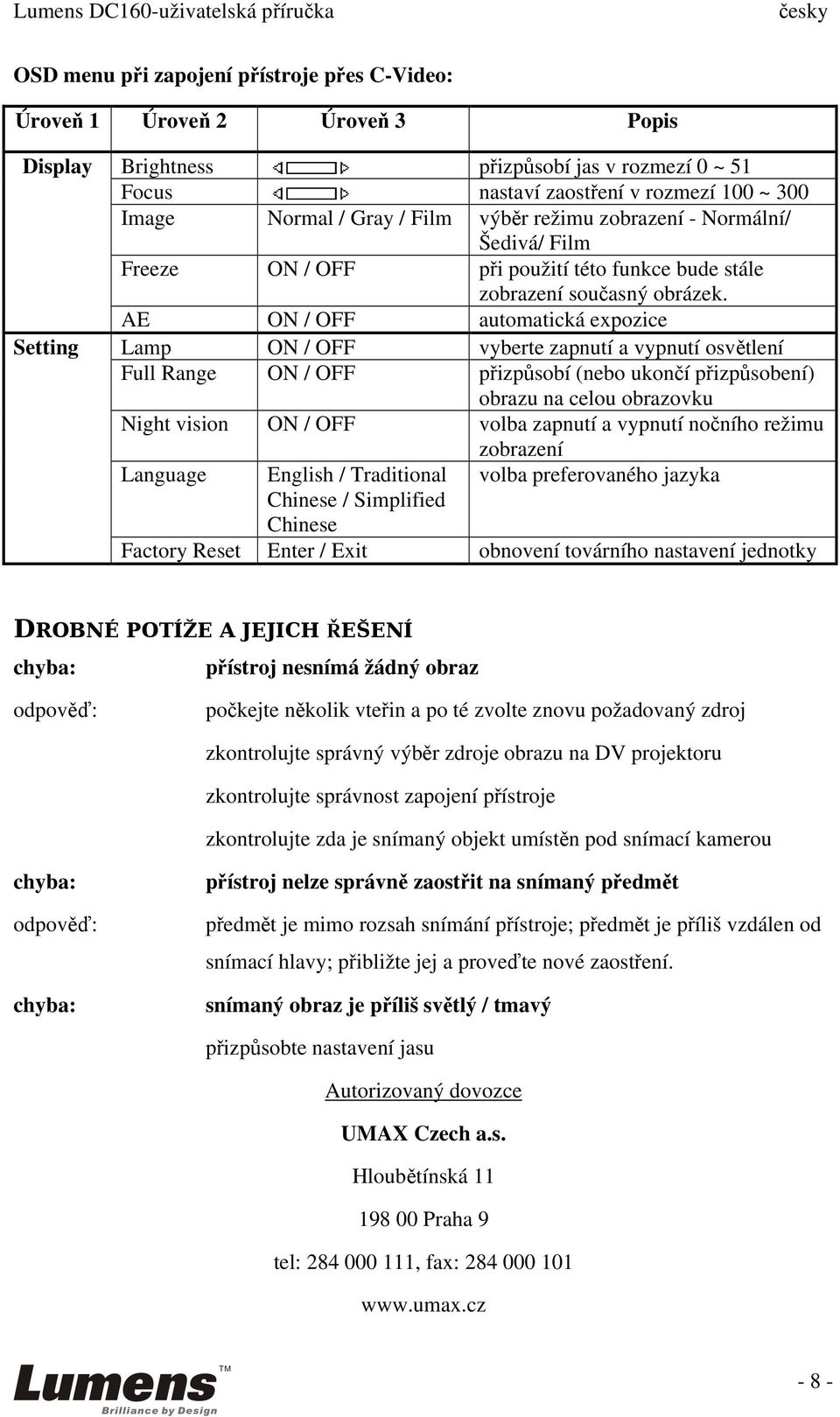

8 OSD menu při zapojení přístroje přes C-Video: Úroveň 1 Úroveň 2 Úroveň 3 Popis Display Setting Brightness přizpůsobí jas v rozmezí 0 ~ 51 Focus nastaví zaostření v rozmezí 100 ~ 300 Image Normal / Gray / Film výběr režimu zobrazení - Normální/ Šedivá/ Film Freeze ON / OFF při použití této funkce bude stále zobrazení současný obrázek. AE ON / OFF automatická expozice Lamp ON / OFF vyberte zapnutí a vypnutí osvětlení Full Range ON / OFF přizpůsobí (nebo ukončí přizpůsobení) obrazu na celou obrazovku Night vision ON / OFF volba zapnutí a vypnutí nočního režimu Language English / Traditional Chinese / Simplified Chinese zobrazení volba preferovaného jazyka Factory Reset Enter / Exit obnovení továrního nastavení jednotky DROBNÉ POTÍŽE A JEJICH ŘEŠENÍ chyba: přístroj nesnímá žádný obraz odpověď: počkejte několik vteřin a po té zvolte znovu požadovaný zdroj zkontrolujte správný výběr zdroje obrazu na DV projektoru zkontrolujte správnost zapojení přístroje zkontrolujte zda je snímaný objekt umístěn pod snímací kamerou chyba: odpověď: chyba: přístroj nelze správně zaostřit na snímaný předmět předmět je mimo rozsah snímání přístroje; předmět je příliš vzdálen od snímací hlavy; přibližte jej a proveďte nové zaostření. snímaný obraz je příliš světlý / tmavý přizpůsobte nastavení jasu Autorizovaný dovozce UMAX Czech a.s. Hloubětínská Praha 9 tel: , fax:
