1 AVENTOS Rozmanitost výklopů

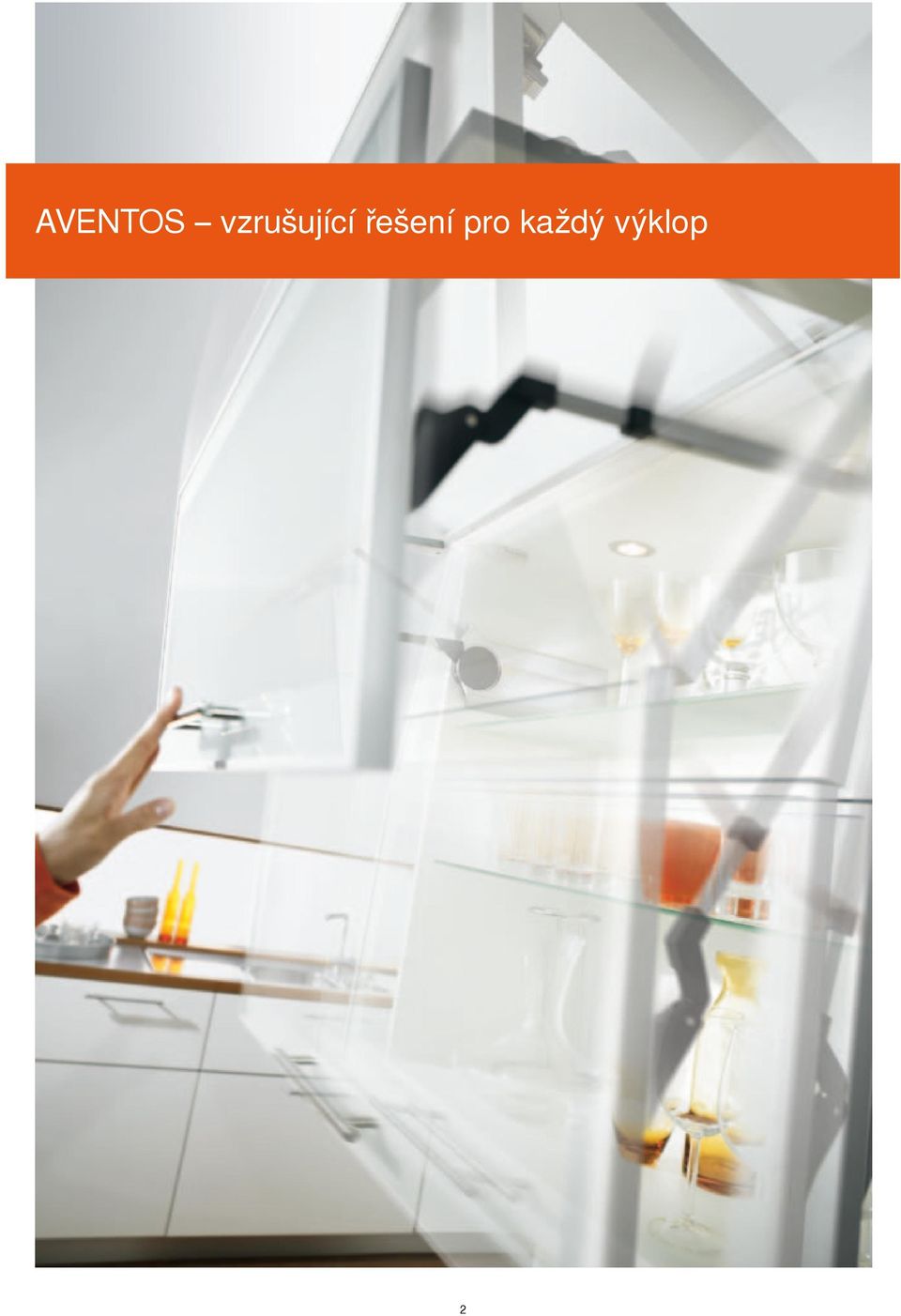

2 AVENTOS vzrušující řešení pro každý výklop 2

3 Díky AVENTOS řešíme přání zákazníků individuálně AVENTOS představuje sortiment kování na výklopy, s nímž si můžete vychutnávat vysoký komfort pohybu rovněž v oblasti horní skříňky: Dokonce i široké výklopy se dají otvírat lehce, bez jakékoli námahy, a díky BLUMOTION měkce a tiše zavírat. Díky plynulé zarážce se výklopy s AVENTOS zastaví v každé požadované pozici. Vaše zákazníky nadchne obrovský komfort obsluhy. Řešení kování pro skládací, výkyvné, zdvihací i prosté výklopy a nyní nově rovněž pro malé výklopy otvírají spoustu možností provedení a uspořádání. Můžete se tudíž zabývat přáními zákazníků individuálně a nabízet jim pro každou horní skříňku správné řešení výklopu. Obsah 4 Sortiment výklopů 18 AVENTOS HF 8 Vysoký komfort pohybu 30 AVENTOS HS 10 Kvalita, která Vás nadchne 38 AVENTOS HL 12 Jednoduchá montáž a snadné nastavení 44 AVENTOS HK 14 Sortiment se spoustou možností 50 AVENTOS HK-S 16 Harmonický design 56 Perfecting Motion 3

4 Sortiment výklopů AVENTOS HF pro skládací výklopy Ideální pro vyšší horní skříňky, protože na úchytku snadno dosáhnete v každé pozici. Díky rozdělení čílka na dva díly je potřebný prostor nad korpusem malý dokonce i u velmi velkých výšek korpusu. U AVENTOS HF jsou možná i různě vysoká čela. AVENTOS HS pro výkyvné výklopy Ideální pro velkoplošná jednodílná čela. Díky kývavému pohybu při otvírání je nad korpusem zapotřebí jen málo místa. Dokonce i věncová lišta nebo postranice je možná s AVENTOS HS. AVENTOS HL pro zdvihací výklopy Ideální pro využití ve vysoké potravinové skříni nebo horní skříňce s čílky nad nimi, a rovněž u skříňky do výklenku. Dobře se hodí pro maloplošná jednodílná čílka. AVENTOS HL můžete využít dokonce i u nízkých horních skříněk. 4

5 Mnohostranné využití Existují dobré důvody pro to, aby byly výklopy AVENTOS v prostoru horních skříněk opravdu dobrou volbou. Protože se výklopy otvírají nahoru, umožňují Vám, abyste se zcela snadno rozhlédli po celém vnitřku skříňky. To poskytuje stále komfortní a ergonomicky výhodný přístup k uloženým předmětům. Zůstává zachována volnost pohybu uživatele nábytku, a ani mu nehrozí žádné nebezpečí, že by se udeřil do hlavy. Výklopy navíc poskytují spoustu rozličných možností provedení a uspořádání. Takže je možné realizovat jako výklopy dokonce i velmi široká čela. Rovněž tak můžete beze všeho převzít pro řadu horních skříněk i rozměrový modul dolních skříněk. AVENTOS HK pro výklopy Ideální řešení pro malé výšky korpusu v horní skříňce. Díky tomu, že se AVENTOS HK při otvírání vyklápí směrem nahoru, vyžaduje nad korpusem jen málo místa. Nejsou zapotřebí žádné závěsy. AVENTOS HK-S pro malé výklopy Ideální řešení pro malé korpusy, například nad potravinovou skříní nebo lednicí. Díky tomu, že se AVENTOS HK-S při otvírání vyklápí směrem nahoru, vyžaduje nad korpusem jen málo místa. Nejsou zapotřebí žádné závěsy. 5

6 Sortiment výklopů Kdy je možné doporučit které kování? Následující grafické zobrazení znázorňuje, kde je možné využít čtyři typy kování sortimentu AVENTOS v běžném rastru kuchyně. AVENTOS HK-S AVENTOS HL AVENTOS HL AVENTOS HF AVENTOS HS AVENTOS HS AVENTOS HF AVENTOS HS AVENTOS HL AVENTOS HK AVENTOS HS AVENTOS HL AVENTOS HK AVENTOS HK AVENTOS HK-S 17 R 16 R 15 R 14 R 13 R 12 R 11 R 10 R 9 R 8 R 7 R 6 R 5 R 4 R 3 R 2 R 1 R Vysoká potravinová skříň Horní skříňka Výklenek R Rastr* * AVENTOS v oblasti horní skříňky nachází své uplatnění i v běžném rastru 4 v oblasti horní skříňky. 6

7 AVENTOS přehledně: stačí se jednou podívat Oblasti využití Vyšší horní skříňky Polovysoké horní skříňky Nízké horní skříňky Vysoké potravinové skříně Plánování prostoru Malá potřeba místa směrem nahoru Provedení a uspořádání Jednodílné čelo Dvoudílné čelo Možnost kombinovat s věncovou lištou nebo postranicí Dimenzování výšky korpusu v mm Dimenzování šířky korpusu v mm HF HS HL HK HK-S X X X X X X X X X X X X X X X X X X X X X X X X X do 600* max. 400 mm do do do do ** Ergonomie Na úchytku dosáhnete dobře a snadno Dobrý přístup do vnitřku skříňky X X X X X X X X X X * Z ergonomického hlediska doporučujeme maximální výšku korpusu 600 mm. Dodržíte-li však hranici faktoru výkonnosti, můžete realizovat rovněž vyšší výklopy (viz. strana 41). ** Vše záleží na hodnotě faktoru výkonnosti DYNAMIC SPACE představuje podpůrný systém firmy Blum pro uplatnění na trhu, pro poskytování dobré argumentace pro vysoce hodnotné vybavení kuchyně. Více ergonomie, více komfortu a více zábavy v kuchyni. 7

8 Technika, která nadchne BLUMOTION inside 8

9 Jedinečný komfort pohybu čtyřikrát Překvapujte a fascinujte své zákazníky: S kováním AVENTOS se dají výklopy otvírat bez námahy. Dokonce i u těžkých čel je zapotřebí vynaložit jen málo ovládací síly. Díky plynulé zarážce se výklopy zastaví v jakékoli požadované pozici. Na úchytky tudíž můžete kdykoli dosáhnout. AVENTOS poskytuje i při zavírání vysoký komfort. Inteligentní technika adaptivního systému BLUMOTION zajistí, aby se výklopy neustále zavíraly měkce a tiše, nezávisle na velikosti, hmotnosti výklopů a rychlosti zavírání. 9

10 Kvalita AVENTOS HF Regulační šroub pro jemné nastavení BLUMOTION otvírání Sestava pružin BLUMOTION zavírání Řídicí vačka AVENTOS HS Regulační šroub pro jemné nastavení BLUMOTION otvírání Sestava pružin Řídicí vačka BLUMOTION zavírání AVENTOS HL Regulační šroub pro jemné nastavení BLUMOTION otvírání Sestava pružin BLUMOTION zavírání Řídicí vačka 10

11 Kvalita po celou dobu životnosti nábytku Kování na výklopy AVENTOS představují pro Vaše zákazníky stálý zdroj zábavy a potěšení nekonečně dlouho. Jádro tohoto řešení kování představuje zdvihací mechanizmus s BLUMOTION a robustní sestavou pružin pro dlouhou životnost. Tím dosáhnete dlouhé životnosti a vysokého komfortu pohybu při otvírání i zavírání. AVENTOS HK Rameno Regulační šroub pro jemné nastavení Sestava pružin BLUMOTION zavírání AVENTOS HK-S BLUMOTION zavírání Rameno Pružina Regulační šroub pro jemné nastavení 11

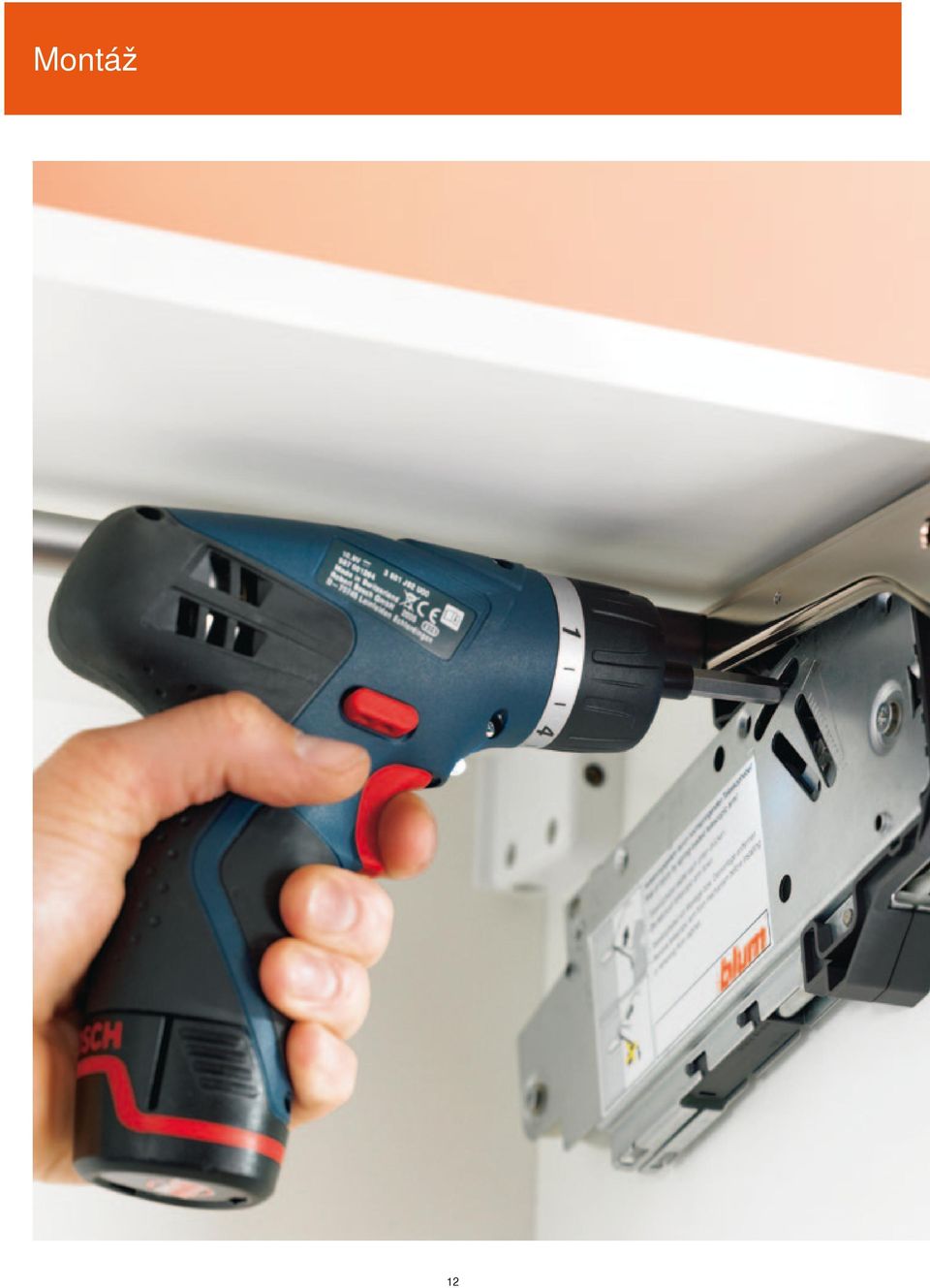

12 Montáž 12

13 Snadná montáž, snadné jemné nastavení Abyste Vašim zákazníkům mohli poskytnout vysoký komfort pohybu kování na výklopy AVENTOS, musíte správně nastavit zdvihací mechanizmus. S aku šroubovákem (Pozidriv, velikost 2, délka 39 mm) naladíte naprosto přesně správné nastavení síly pro každou příslušnou hmotnost čílka. Přitom Vám pomůže stupnice. Jednotlivé díly a součástky AVENTOS jsou u všech výklopů lehké, a montují se jen prostřednictvím několika pohybů ruky. Díky osvědčené technice CLIP probíhá montáž téměř bez nářadí. Pro opticky bezvadný systém mezer je možné seřídit čela ve třech směrech. 13

14 Program 14

15 Rozmanitost pro výklopy v rámci nevelkého programu Program AVENTOS zahrnuje pouze několik většinou symetrických jednotlivých dílů. Díky komplexnímu a přehlednému programu zdvihačů a soustav ramen dokážeme pokrýt prakticky všechny parametry velikosti a hmotnosti čel. Program tak zahrnuje šířky korpusu až do mm, a rovněž rozličné výšky korpusu. AVENTOS poskytuje bezpočet možností provedení a uspořádání: kování je možné kombinovat s rozličnými dřevěnými čely, stejně jako s úzkými i širokými alurámečky. 15

16 Design 16

17 Harmonický design a vysoká funkčnost Technika, která nadchne. Vedle vysoké funkčnosti Vás program AVENTOS přesvědčí prostým a přitom elegantním designem. Takový názor vyjádřila i odborná porota pro udílení cen Interzum Award Díky vítězství v kategorii best of the best bylo kování AVENTOS vyznamenáno za svou funkčnost a design. V roce 2008 následovalo ocenění red dot award: product design a kování bylo nominováno na udělení Ceny Spolkové republiky Německo 2009 za design. 17

18 AVENTOS HF Skládací výklop využíváme v kuchyni i v obývacích místnostech. Zda dřevěná čela, úzké nebo široké alurámečky, či kombinace z různých materiálů: AVENTOS HF připouští spoustu možností provedení a uspořádání. S AVENTOS HF jsou možná dokonce i různě vysoká čela. 18

19 Další přesvědčivé výhody 22 mm mm Pozice úchytky 22 mm do mm Nevelký rozsah programu velké spektrum a mohostrannost využití AVENTOS HF se svým nevelkým programem dokonale a komplexně pokrývá všechny běžné šířky i výšky výklopů. Sortiment zahrnuje 3 zdvihače a 4 teleskopy. Kování se dá využívat symetricky. Díky nevelkému záběru programu se zjednoduší objednávání, komisní prodej i skladování. AVENTOS HF je vhodný pro šířky korpusu do mm a pro výšky korpusu od 480 do mm. Libovolná pozice úchytky dle Vašeho výběru Na spodním čílku skládacího výklopu mohou být instalovány úchytky všeho druhu. Abyste na úchytku dobře dosáhli i u otevřeného výklopu, je optimální instalovat ji na pozici blízko spodní hrany. Díky přečnívajícím čílkům můžete s AVENTOS HF realizovat i bezúchytkové skládací výklopy. Možnost stejných polic Optimální využití úložného prostoru: zdvihače jsou instalovány tak, aby bylo vždy podle výšky korpusu možné využít až dvě stejné police s odstupem pouze 22 mm. Včetně ochrany prstů Středový závěs CLIP top se vyznačuje inovativní technikou, která zaručuje ochranu prstů. Žádné přečnívající díly Protože se teleskopy dají sundat, nepřečnívají tu žádné díly, které by při výrobě nábytku bránily transportu a přenášení uvnitř místností. To je také při montáži kuchyní výhodou. 19

20 AVENTOS HF Montáž několika úkony Téměř všechny postupy můžete během montáže realizovat bez nářadí díky technice CLIP. Pro bezpečnou a pohodlnou montáž korpusu přímo na místě doporučujeme provést demontáž čela. I to jde s technikou CLIP zcela jednoduše. 1. Teleskopy instalujeme na zdvihače s pomocí techniky CLIP. 2. Na teleskop položíme horní čelo a upevníme závěsy CLIP top. 3. Středové závěsy CLIP top spojují obě čela. Výstraha Nebezpečí zranění z důvodu nahoru vystřelujícího teleskopu! Netlačte teleskop směrem dolů, nýbrž jej odstraňte. Pro využití v Severní Americe musí být instalována speciální výstražná upozornění a umístěny bezpečnostní pokyny. 4. Mechanizmus CLIP vzájemně propojuje teleskopy a spodní čelo. 20

21 Rychlé seřízení, naprosto přesné a jemné nastavení Obě čela skládacího výklopu se dají pro dosažení precizního systému mezer nastavovat ve třech směrech. Jemnou kalibraci sil otvírání a zavírání provádíme u AVENTOS HF na zdvihacím mechanizmu s pomocí aku šroubováku. Správné nastavení síly se dá naprosto přesně přizpůsobit podle příslušné hmotnosti čílka. Nastavení Vám přitom usnadní stupnice. Perfektní pohyb předpokládá precizní nastavení: 1. Jednoduše a plynule: správné nastavení zdvihače realizujeme s pomocí aku šroubováku (Pozidriv, velikost 2, délka 39 mm). V případě, že výklop pustíte a on bude klesat, musíte jej seřizovat směrem doprava. V případě, že výklop pustíte a on bude stoupat, musíte jej seřizovat směrem doleva. 2. Když čelo zavřete a uprostřed jej přitlačíte, teleskopy se přizpůsobí jeden je možné s pomocí středového závěsu 3. Precizní nastavení mezery mezi čely na druhém nezávisle; srovná se tak CLIP top. nadměrné upnutí čela. 21

22 Informace k objednávání Dřevěná čela a široké alurámečky 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. 1b 1c 3a 4 3b 5 1a 4a 6 4b 7 2a 2 2b 3 S pomocí ukazatele výkonnosti můžete určit potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti dolního i horního čílka (včetně úchytky), a rovněž na výšce korpusu. Ukazatel výkonnosti a hmotnost čela mohou být při použití třetího zdvihacího mechanizmu navýšeny o 50 %. Jak na to: Ukazatel výkonnosti = výška korpusu [mm] x hmotnost čela včetně úchytky [kg] LF LF F F F F F2800 LF LF LF Zdvihací mech. jednostranný Zdvihací mech. oboustranný Přídavný 3. zdvihací mechanizmus V hraniční oblasti jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Ukazatel výkonnosti LF 1 Sada zdvihačů 4 Závěs CLIP top, 120 Ukazatel výkonnosti LF F2200 Miska: ocelová miska Šroubování* bez pružiny 70T5550.TL F F2800 Miska: ocelová miska INSERTA bez pružiny 70T5590BTL Složení: * Pro široké alurámečky použijte šrouby do plechu a 2 x symetrický zdvihač 5 Montážní podložka pro závěs CLIP top, 120 1b 1c 2 x velká krytka vlevo/vpravo 2 x kulatá krytka Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře 10 x vrut do dřevotřísky Ø 4 x 35 mm Doporučení Šrouby Zvýšení 0 mm 175H Sada teleskopů Niklovaná ocel 6 Středový závěs CLIP top Výška korpusu mm Výška korpusu mm 20F F3500 Miska: zinková miska Šroubování* bez pružiny 78Z5500T Výška korpusu mm Výška korpusu mm 20F F3900 Miska: zinková miska EXPANDO bez pružiny 78Z553ET Složení: * Pro široké alurámečky použijte šrouby do plechu x symetrický zdvihač 7 Montážní podložka ke středovému závěsu CLIP top Standardní montážní podložky se zvýšením 0 mm 3 Montážní podložka k teleskopu Doporučení Všechny rovné montážní podložky se zvýšením 0 mm Šroubování* Zvýšení 0 mm 175H5400 Doporučení Šroubování* Zvýšení 0 mm 175H5400 Pro široké alurámečky o šířce rámečků pod 55 mm používejte jen křížovou podložku Nalisování Zvýšení 0 mm 177H5100 * Pro široké alurámečky použijte šrouby do plechu * Pro široké alurámečky použijte šrouby do plechu Bit PZ křížový Velikost 2, délka 39 mm BIT-PZ KS2 22

23 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor * Hloubka vrtání 5 mm Výška korpusu KH H 4 x Ø 4 x 35 mm KH Výška korpusu mm KH x mm mm KH x mm Zpracování čela Závěs CLIP top 120 bez pružiny Středový závěs CLIP top 21 37* 66 KH 12.5 X 1/2 1/2 SFA TB 3-6 F SFA Boční přesah čela 3 závěsy od šířky korpusu mm a / nebo od hmotnosti čela 12 kg 4 závěsy u šířky korpusu mm a / nebo od hmotnosti čela 20 kg Výška korpusu KH X Šroubování/ EXPANDO X Nalisování mm 68 mm 70 mm mm 45 mm 47 mm F Mezera Odstup misky TB Přesah čela FA Montážní podložka * 37 u křížových montážních podložek (37/32) Minimální mezera F = 1.5 mm Odstup misky TB Středová mezera F Montážní podložka Montáž s pomocí šroubů Montáž INSERTA/lisování/EXPANDO Potřebný prostor 3-6 min min 12.6 (12.8) OEB = Omezovač úhlu otevření 45 () INSERTA Bez OEB Y = FH x OEB F7051 Y = FH x OEB 83 20F7011 Y = 0 23

24 Informace k objednávání Úzké alurámečky 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. 1b 1c 3a 4 3b 5 4a 6 4b 7 S pomocí ukazatele výkonnosti můžete určit potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti dolního i horního čílka (včetně úchytky), a rovněž na výšce korpusu. 1a 2a 2 2b 3 Jak na to: Ukazatel výkonnosti = výška korpusu [mm] x hmotnost čela včetně úchytky [kg] LF LF F F F F2500 LF LF Zdvihací mech. jednostranný Zdvihací mech. oboustranný V hraniční oblasti jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Ukazatel výkonnosti LF 1 Sada zdvihačů 4 Závěs CLIP top 120 pro alurámečky Ukazatel výkonnosti LF F2200 Miska: zinková miska Šrouby bez pružiny 72T550A.TL F F2800 Složení: 5 Montážní podložka pro závěs CLIP top, 120 1a 1b 2 x symetrický zdvihač 2 x velká krytka vlevo/vpravo Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře 1c 2 x kulatá krytka Doporučení 10 x vrut do dřevotřísky Ø 4 x 35 mm Šrouby Zvýšení 0 mm 175H Sada teleskopů 6 Středový závěs CLIP top pro alurámečky Niklovaná ocel Výška korpusu mm 20F3200 Miska: zinková miska Šrouby bez pružiny 78Z550AT Výška korpusu mm 20F3500 Výška korpusu mm 20F3800 Výška korpusu mm 20F Adaptér CLIP pro středový závěs Složení: Symetrický 175H5A00 2 x symetrický zdvihač 3 Adaptér CLIP pro teleskop Bit PZ křížový Zvýšení 0 mm vlevo/vpravo 175H5B00 Velikost 2, délka 39 mm BIT-PZ KS2 24

25 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor * Hloubka vrtání 5 mm Výška korpusu KH H 4 x Ø 4 x 35 mm KH Výška korpusu mm KH x mm mm KH x mm Zpracování čela Závěs CLIP top 120 pro alurámečky bez pružiny Středový závěs CLIP top pro alurámečky 1/2 X 1/2 KH 3 závěsy od šířky korpusu mm a / nebo od hmotnosti čela 12 kg 4 závěsy u šířky korpusu mm a / nebo od hmotnosti čela 20 kg Výška korpusu KH X mm 54 mm mm 31 mm Minimální mezera F = 1,5 mm Od 20.5 mm tloušťky rámečku musíte seřizovat. Montáž čílka Potřebný prostor * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování Y FH OEB = Omezovač úhlu otevření R Bez OEB OEB 104 OEB 83 20F F7011 Y = FH x Y = FH x Y = 0 25

26 Informace k objednávání Asymetrická dřevěná čílka 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. S pomocí ukazatele výkonnosti můžete určit potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti dolního i horního čílka (včetně úchytky), a rovněž na výšce korpusu. Ukazatel výkonnosti a hmotnost čela mohou být při použití třetího zdvihacího mechanizmu navýšeny o 50 %. Větší čelo musí být nahoře! Jak na to: Ukazatel výkonnosti = výška korpusu (KH) [mm] x hmotnost čílka včetně úchytky [kg] Teoretická výška korpusu (TKH) = výška horního čela (FHo) x 2 (včetně mezer) LF LF F F F F F2800 LF LF LF Zdvihací mech. jednostranný Zdvihací mech. oboustranný Přídavný 3. zdvihací mechanizmus V hraniční oblasti jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Ukazatel výkonnosti LF 1 Sada zdvihačů 4 Závěs CLIP top, 120 Ukazatel výkonnosti LF F2200 Miska: ocelová miska Šroubování* bez pružiny 70T5550.TL F F2800 Miska: ocelová miska INSERTA bez pružiny 70T5590BTL Složení: * Pro široké alurámečky použijte šrouby do plechu a 2 x symetrický zdvihač 5 Montážní podložka pro závěs CLIP top, 120 1b 1c 2 x velká krytka vlevo/vpravo 2 x kulatá krytka Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře 10 x vrut do dřevotřísky Ø 4 x 35 mm Doporučení Šrouby Zvýšení 0 mm 175H Sada teleskopů 6 Středový závěs CLIP top Niklovaná ocel Teoretická výška korpusu mm 20F3200 Miska: zinková miska Šroubování* bez pružiny 78Z5500T Teoretická výška korpusu mm Teoretická výška korpusu mm 20F F3800 Miska: zinková miska EXPANDO bez pružiny 78Z553ET Teoretická výška korpusu mm 20F3900 * Pro široké alurámečky použijte šrouby do plechu Složení: 7 Montážní podložka ke středovému závěsu CLIP top 2 x symetrický zdvihač Standardní montážní podložky se zvýšením 0 mm Doporučení 3 Montážní podložka k teleskopu Šroubování* Zvýšení 0 mm 175H5400 Všechny rovné montážní podložky se zvýšením 0 mm Doporučení Pro široké alurámečky o šířce rámečků pod 55 mm používejte jen křížovou podložku Šroubování* Zvýšení 0 mm 175H5400 * Pro široké alurámečky použijte šrouby do plechu Nalisování Zvýšení 0 mm 177H5100 Bit PZ křížový * Pro široké alurámečky použijte šrouby do plechu Velikost 2, délka 39 mm BIT-PZ KS2 26

27 Y Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor * Hloubka vrtání 5 mm TKH H mm TKH x mm mm TKH x mm 4 x Ø 4 x 35 mm TKH Teoretická výška korpusu KH Výška korpusu FHo Výška čela nahoře FHu Výška čela dole Zpracování čela Závěs CLIP top 120 bez pružiny Středový závěs CLIP top * * 37 u křížových montážních podložek (37/32) F Mezera TB 3-6 Odstup misky TB F Minimální mezera F = 1.5 mm FHo Výška čela nahoře Odstup misky TB TKH Teoretická výška korpusu Přesah čela FA Středová mezera F SFA Boční přesah čela TKH X Šroubování/ EXPANDO X Nalisování mm FHo/ mm FHo/ mm mm FHo/ mm FHo/ mm Montážní podložka Montážní podložka Nejmenší parametr pro výšku dolního čílka Počet závěsů Potřebný prostor X FAu 3 závěsy od šířky korpusu mm a / nebo od hmotnosti čela 12 kg 4 závěsy u šířky korpusu mm a / nebo od hmotnosti čela 20 kg FH FAu Přesah čela dole Montáž šroubováním Montáž INSERTA/lisování/EXPANDO 3-6 min min 12.6 (12.8) OEB = Omezovač úhlu otevření Bez OEB OEB F7051 Y = FH x Y = FH x () INSERTA OEB 83 20F7011 Y = 0 27

28 Informace k objednávání Úzké asymetrické alurámečky 3 typy zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. S pomocí ukazatele výkonnosti můžete určit potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti dolního i horního čílka (včetně úchytky), a rovněž na výšce korpusu. Větší čelo musí být nahoře! Jak na to: Ukazatel výkonnosti = výška korpusu (KH) [mm] x hmotnost čela včetně úchytky [kg] Teoretická výška korpusu (TKH) = výška horního čela (FHo) x 2 (včetně mezer) LF LF F F F F2500 LF LF Zdvihací mech. jednostranný Zdvihací mech. oboustranný V hraniční oblasti jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Ukazatel výkonnosti LF 1 Sada zdvihačů 4 Závěs CLIP top 120 pro alurámečky Ukazatel výkonnosti LF F2200 Miska: zinková miska Šrouby bez pružiny 72T550A.TL F F2800 Složení: 5 Montážní podložka pro závěs CLIP top, 120 1a 1b 2 x symetrický zdvihač 2 x velká krytka vlevo/vpravo Standardní montážní podložky, zvýšení v závislosti na mezeře nahoře 1c 2 x kulatá krytka Doporučení 10 x vrut do dřevotřísky Ø 4 x 35 mm Šrouby Zvýšení 0 mm 175H Sada teleskopů 6 Středový závěs CLIP top pro alurámečky Niklovaná ocel Teoretická výška korpusu mm 20F3200 Miska: zinková miska Šrouby bez pružiny 78Z550AT Teoretická výška korpusu mm 20F3500 Teoretická výška korpusu mm 20F3800 Teoretická výška korpusu mm 20F Adaptér CLIP pro středový závěs Složení: Symetrický 175H5A00 2 x symetrický zdvihač 3 Adaptér CLIP pro teleskop Bit PZ křížový Zvýšení 0 mm vlevo/vpravo 175H5B00 Velikost 2, délka 39 mm BIT-PZ KS2 28

29 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor * Hloubka vrtání 5 mm TKH Teoretická výška korpusu TKH H 4 x Ø 4 x 35 mm KH Výška korpusu mm TKH x mm FHo Výška čela nahoře mm TKH x mm FHu Výška čela dole Zpracování čela Závěs CLIP top 120 pro alurámečky bez pružiny Středový závěs CLIP top pro alurámečky FHo Výška čela nahoře TKH Teoretická výška korpusu TKH X mm FHo/ mm mm FHo/ mm Minimální mezera F = 1.5 mm Od 20.5 mm tloušťky rámečku musíte seřizovat. Nejmenší parametr pro výšku dolního čílka Počet závěsů Potřebný prostor X FAu 3 závěsy od šířky korpusu mm a / nebo od hmotnosti čela 12 kg 4 závěsy u šířky korpusu mm a / nebo od hmotnosti čela 20 kg Y FH FAu Přesah čela dole Montáž šroubováním * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování OEB = Omezovač úhlu otevření Bez OEB Y = FH x OEB F7051 Y = FH x R OEB 83 20F7011 Y = 0 29

30 AVENTOS HS Prostor pro ztvárnění věncových lišt a postranic. Korpusy s postranicemi nebo věncovými lištami můžete bez problémů kombinovat s výklopným kováním AVENTOS, které se vykyvuje nahoru nad korpus, kde zůstává k dispozici dostatek prostoru. Proto AVENTOS HS poskytuje mnoho možností provedení a uspořádání. 30

31 Další přesvědčivé výhody mm 22 mm do mm Nevelký rozsah programu, velké spektrum využití AVENTOS HS dokonale zahrnuje díky svému přehlednému programu všechny běžné šířky i výšky výklopů: 9 různých zdvihačů a pouze 1 soustava ramen umožňují plynulou zarážku u každé velikosti i každé hmotnosti čela. AVENTOS HS je vhodný pro šířky korpusu do mm a pro výšky korpusu od 350 až 800 mm. Díky nevelkému záběru programu se zjednoduší objednávání, komisní prodej i skladování. Díky symetrickému způsobu konstrukce můžete použít zdvihače vlevo i vpravo. Možnost stejných polic S AVENTOS HS optimálně využijete úložný prostor v horních skříňkách. Dokonce i menší horní skříňky můžete bez problémů rozdělit s pomocí poličky. Již od výšky korpusu 500 mm můžete použít uprostřed polici s odstupem pouhých 22 mm. Od výšky korpusu 740 mm jsou uprostřed možné dvě police. Žádné přečnívající díly Díky snímatelné soustavě ramen žádné díly nikde nepřečnívají. To poskytuje vysokou míru bezpečnosti při transportu a přenášení v místnostech, v průběhu výroby nábytku i při přepravě k zákazníkům. 31

32 AVENTOS HS Montáž několika úkony Montáž AVENTOS HS probíhá téměř bez nářadí. Při závěrečné montáži přímo na místě u zákazníka můžete čílko horní skříňky odmontovat díky osvědčené technice CLIP bez nářadí a později jej můžete zase namontovat zpět. Montáž korpusu je díky tomu pohodlnější, rychlejší a bezpečnější. 1. Namontujte zdvihací mechanizmus. 2. Pro optimální zajištění stability boků 3. Soustava ramen se dá nasadit bez instalujte na zdvihač příčnou stabilizaci. nářadí. Na čelo namontujte symetrické čelní kování. Výstraha Nebezpečí zranění z důvodu nahoru vystřelující soustavy ramen! Netlačte soustavu směrem dolů, nýbrž ji odstraňte. Pro využití v Severní Americe musí být instalována speciální výstražná upozornění a umístěny bezpečnostní pokyny. 4. Soustavu ramen a čelo spojte s pomocí mechanizmu CLIP. 32

33 Rychlé seřízení, naprosto přesné a jemné nastavení Čelo nastavíte ve třech směrech v co nejkratším čase. Pro zajištění pěkných linií mezer můžete přímo na místě u zákazníka seřídit a nastavit šířku, výšku a sklon. Perfektní pohyb předpokládá precizní nastavení: 1. S aku šroubovákem (Pozidriv, velikost 2, délka 39 mm) nastavíte zdvihače pro každou příslušnou hmotnost čílka. V případě, že výklop pustíte a on bude klesat, musíte jej seřizovat směrem doprava. V případě, že výklop pustíte a on bude stoupat, musíte jej seřizovat směrem doleva. 2. Čelo se dá jedním pohybem ruky nastavit ve třech směrech. 33

34 Informace k objednávání 34

35 1 Sada zdvihačů Výška korpusu S1A00 20S1B00 20S1C00 Výška korpusu S1D00 20S1E00 20S1F00 Výška korpusu S1G00 20S1H00 20S1I00 Složení: 1 2 x symetrický zdvihač 2 2 x soustava ramen vlevo/vpravo 4 2 x velká krytka vlevo/vpravo 5 2 x kulatá krytka 6b 2 x rozpěrný čep pro příčnou stabilizaci 6c 2 x krytka k příčné stabilizaci 10 x vrut do dřevotřísky Ø 4 x 35 mm 3 Sada čelního kování Poniklované Dřevěná čílka a široké alurámečky* 20S4200 Úzké alurámečky 20S4200A Složení: 2 x symetrické čelní kování * Pro široké alurámečky použijte šrouby do plechu a Kulatá tyč příčné stabilizace Alu, Ø 16 mm Ke zkrácení, mm 20Q1061U Spojovací díl pro sadu příčné stabilizace Alu, Ø 16 mm, od šířky korpusu mm Složení: 1 x spojovací díl 1 x držák 2 x uchycení 2 x krytky 20Q091Z Bit PZ křížový Velikost 2, délka 39 mm BIT-PZ KS2 35

36 Informace k objednávání Pro výběr správného zdvihače potřebujete znát výšku korpusu a hmotnost čela včetně úchytky. Příklad: Výška korpusu KH = 600 mm Hmotnost čela včetně úchytky = 10 kg Výběr zdvihače = Výška korpusu KH = 602 mm zaokrouhlit na KH = 600 mm Výška korpusu KH = 603 mm zaokrouhlit na KH = 605 mm KH (mm) Hmotnost čela včetně úchytky (kg) 20S1E00 20S1G00 20S1H00 20S1I KH (mm) 20S1D00 20S1E00 20S1F KH (mm) 20S1A00 20S1B00 20S1C

37 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor * Hloubka vrtání 5 mm SOB Síla horní desky korpusu 5 x Ø 4 x 35 mm Zpracování čela Plánování úzkých alurámečků Úzké alurámečky FAo Přesah čela nahoře SFA Boční přesah čela Dřevěná čílka a široké alurámečky* * Doraz u stěny: potřebná minimální mezera 5 mm SFA Boční přesah čela V případě šířky rámečků 19 mm: boční přesah čela SFA možný v hodnotě mm * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování Umístění čílka do správné polohy Potřebný prostor pro věncovou lištu a postranici Příčná stabilizace [1] KB (KS 16 19mm) mm a světlá šířka mm Spojovací díl Mezera F X max. Y max. 3 mm 35 mm 101 mm 2 mm 31 mm 101 mm [2] poloviční KB (KS 16 19mm) mm Rozměry se obměňují vždy podle seřízení a nastavení sklonu 1.5 mm 28 mm 101 mm KB KS Šířka korpusu Síla korpusu 37

38 AVENTOS HL Dokonalý a úplný přístup. Protože se zdvihací výklop AVENTOS HL může kompletně vyzvednout nahoru, umožní Vám velmi dobrý přístup do vnitřku skříňky. Rozličné soustavy ramen zajistí i u níže instalovaných skříněk, abyste na uložené předměty uvnitř dosáhli co nejlépe. 38

39 Další přesvědčivé výhody mm do mm Nevelký rozsah programu velké spektrum a mohostrannost využití AVENTOS HL dokonale zahrnuje všechny běžné šířky i výšky výklopů, a osvědčuje se rovněž u širokých čel. AVENTOS HL je vhodný pro šířky korpusu do mm a pro výšky korpusu od 300 do 580 mm. Rozmanité možnosti provedení a uspořádání Protože se AVENTOS HL otvírá souběžně s korpusem směrem nahoru, je možné používat výklopy i u vysokých horních skříní s čely. Tak uložíte i např. elektrospotřebiče. Žádné přečnívající díly Díky snímatelné soustavě ramen žádné díly nikde nepřečnívají. Výroba, transport i závěrečná montáž nábytku jsou tudíž bezpečnější. Nevelký rozsah programu zahrnuje 5 různých zdvihačů a 4 soustavy ramen. Takový výběr umožňuje plynulou zarážku u každé velikosti i každé hmotnosti čela. Díky přehlednému sortimentu se zjednoduší objednávání, komisní prodej i skladování. 39

40 AVENTOS HL Montáž několika úkony U montáže AVENTOS HL můžete realizovat téměř všechny postupy bez nářadí. Pro jednoduchou, bezpečnou a rychlou montáž korpusu přímo na místě u zákazníka Vám doporučujeme odmontovat čela bez nářadí a později je zase bez nářadí instalovat. 1. Soustava ramen se bez nářadí nasadí na zdvihač. 2. Pro optimální zajištění stability boků 3. namontujte na zdvihač příčnou stabilizaci. Na čelo instalujte symetrické čelní kování. Výstraha Nebezpečí zranění z důvodu nahoru vystřelující soustavy ramen! Netlačte soustavu směrem dolů, nýbrž ji odstraňte. Pro využití v Severní Americe musí být instalována speciální výstražná upozornění a umístěny bezpečnostní pokyny. 4. Soustavu ramen a čelo spojte s pomocí mechanizmu CLIP. 40

41 Rychlé seřízení, naprosto přesné a jemné nastavení Čelo nastavíte ve třech směrech pouze několika úkony. Čelo tudíž přesně seřídíte z hlediska výšky, šířky i sklonu. Při jemném seřizování sil otvírání a zavírání na zdvihači Vám pomůže stupnice. Perfektní pohyb předpokládá precizní nastavení: 1. Zdvihače plynule nastavte s pomocí aku šroubováku (Pozidriv, velikost 2, délka 39 mm) na každou příslušnou hmotnost čílka. V případě, že výklop pustíte a on bude klesat, musíte jej seřizovat směrem doprava. V případě, že výklop pustíte a on bude stoupat, musíte jej seřizovat směrem doleva. 2. Optimální přizpůsobení čela díky nastavení ve třech směrech. 41

42 Informace k objednávání 5 typů zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. Pro výběr správného zdvihače potřebujete znát výšku korpusu a hmotnost čela včetně úchytky. Výška korpusu Soust. ramen Zdvihací mech. 20L L L L L mm 20L kg kg kg kg mm 20L kg kg kg kg kg mm 20L kg kg kg kg mm 20L kg kg kg V hraničních oblastech jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! 1 Sada zdvihačů 3 Sada čelního kování 20L2100 Poniklované 20L L2500 Dřevěná čílka a široké alurámečky* 20S L2700 Úzké alurámečky 20S4200A 20L2900 Složení: Složení: 2 x symetrické čelní kování 1 2 x symetrický zdvihač 4 2 x velká krytka vlevo/vpravo * Pro široké alurámečky použijte šrouby do plechu x kulatá krytka 6a Tyč příčné stabilizace oválná 10 x vrut do dřevotřísky Ø 4 x 35 mm Hliník ke zkrácení, mm 20Q1061UA 2 Sada ramen Niklovaná ocel Výška korpusu mm vlevo/vpravo 20L3200 Alu, Ø 16 mm, od šířky korpusu mm 20Q091ZA Výška korpusu mm vlevo/vpravo 20L3500 Složení Výška korpusu mm vlevo/vpravo 20L x spojovací díl Výška korpusu mm vlevo/vpravo 20L x držák Složení: 2 x uchycení 2 2 x soustava ramen 2 x krytky 6b 2 x rozpěrný čep pro oválnou příčnou stabilizaci 6c 2 x krytka k oválné příčné stabilizaci Bit PZ křížový Velikost 2, délka 39 mm BIT-PZ KS2 42

43 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor Soustava ramen min LH (mm)* Y (mm)* 20L * vlevo 20L SOB Síla horní desky korpusu ** vpravo 20L * Hloubka vrtání 5 mm 5 x Ø 4 x 35 mm 20L * Rozměry se týkají mezery dole = 0 mm Zpracování čela Plánování úzkých alurámečků Úzké alurámečky Dřevěná čílka a široké alurámečky* Soustava ramen X (mm) FAo Přesah čela nahoře 20L SFA Boční přesah čela SFA Boční přesah čela 20L Šířka rámečků 19 mm: možný boční přesah čela SFA mm 20L L * Doraz u stěny: potřebná minimální mezera 5 mm * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování Umístění čílka do správné polohy Potřebný prostor pro věncovou lištu a postranici Příčná stabilizace 1 [1] KB (KS mm) mm a/nebo světlá šířka mm Spojovací díl a (mm)* b (mm)* SOB (mm) X (mm) 20L L L L * Rozměry se týkají mezery dole = 0 mm SOB Síla horní desky korpusu [2] poloviční KB (KS mm) mm KB Šířka korpusu KS Síla korpusu 43

44 AVENTOS HK Prostor pro ztvárnění věncových lišt a postranic. Při vývoji AVENTOS HK jsme pamatovali rovněž na korpusy s věncovými lištami a postranicemi. Otvírá se tak nový prostor navíc pro ztvárnění a pojetí při plánování kuchyně. 44

45 Další přesvědčivé výhody do 600 mm* do mm Nevelký rozsah programu velké spektrum a mohostrannost využití Program AVENTOS HK zahrnuje pouze 4 typy zdvihačů. Dokonale tak pokrývá všechny běžné šířky i výšky výklopů. Díky nevelkému množství sortimentu se zjednoduší objednávání, komisní prodej i skladování. Symetrický způsob konstrukce umožňuje instalovat zdvihače vlevo i vpravo. Závěsy nejsou zapotřebí. Žádné přečnívající díly Kování AVENTOS HK expedujeme se zavřenými rameny. Díky tomu nepřečnívají žádné díly přes přední hranu korpusu. Bez problémů jsou tudíž možné interní transporty ve výrobě. AVENTOS HK se dá využít u šířek korpusu do mm. * Z ergonomického hlediska doporučujeme maximální výšku korpusu 600 mm. Dodržíte-li však hranici faktoru výkonnosti, můžete realizovat rovněž vyšší výklopy. 45

46 AVENTOS HK Montáž několika úkony Montáž AVENTOS HK vyžaduje jen několik pohybů ruky. Při závěrečné montáži u zákazníka můžete čelo horní skříňky odmontovat bez nářadí díky osvědčené technice CLIP. Montáž korpusu je díky tomu pohodlnější, rychlejší a bezpečnější. 1. Montáž zdvihače: symetrická konstrukce umožňuje použití jak na levé, tak i na pravé straně. 2. Na čelo instalujte symetrické čelní 3. Montáž čílka na zdvihače probíhá bez kování. nářadí prostřednictvím techniky CLIP. Výstraha Nebezpečí zranění z důvodu nahoru vystřelujícího ramene! Po otevření rameno netlačte zase směrem dolů. Pro využití v Severní Americe musí být instalována speciální výstražná upozornění a umístěny bezpečnostní pokyny. 46

47 Rychlé seřízení, naprosto přesné a jemné nastavení S AVENTOS HK se čelo dá nastavovat ve třech směrech. Proto můžete přímo na místě u zákazníka seřídit opticky bezvadný systém mezer. Komfortně a precizně. Na zdvihači jemně kalibrujeme síly otvírání a zavírání. Správné nastavení síly se dá naprosto přesně přizpůsobit podle příslušné hmotnosti čílka. Správné nastavení usnadní stupnice. Perfektní pohyb předpokládá precizní nastavení: 1. S aku šroubovákem (Pozidriv, velikost 2, délka 39 mm) provádíme jemné nastavení sil otvírání a zavírání na zdvihači. V případě, že výklop pustíte a on bude klesat, musíte jej seřizovat směrem doprava. V případě, že výklop pustíte a on bude stoupat, musíte jej seřizovat směrem doleva. 2. Čelo se dá jedním pohybem ruky nastavit ve třech směrech. 47

48 Informace k objednávání 4 typů zdvihacích mechanizmů stačí pokrýt obrovské spektrum využití. S pomocí ukazatele výkonnosti můžete určit potřebný zdvihač. Ukazatel výkonnosti závisí na hmotnosti čela (včetně dvojnásobné hmotnosti úchytky) a na výšce korpusu. Ukazatel výkonnosti a hmotnost čela mohou být při použití třetího zdvihacího mechanizmu navýšeny o 50 %. Jak na to: Ukazatel výkonnosti = výška korpusu (KH) [mm] x hmotnost čílka včetně dvojnásobné hmotnosti úchytky [kg] LF K K K2700 LF LF LF K2900 Zdvihací mechanizmus oboustranný V hraniční oblasti jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Ukazatel výkonnosti LF 1a Sada zdvihačů 2 Sada čelního kování Ukazatel výkonnosti LF Úhel otevření Poniklované K K2500 Dřevěná čílka a široké alurámečky* 20S K2700 Úzké alurámečky 20S4200A K2900 Složení: Max. hmotnost čela 18 kg se dvěma zdvihači 2 x symetrické čelní kování Složení: 1a 2 x symetrický zdvihač * Pro široké alurámečky použijte šrouby do plechu b 2 x velká krytka vlevo/vpravo 1c 2 x malá symetrická krytka Omezovač úhlu otevření 10 x vrut do dřevotřísky Ø 4 x 35 mm Plast K K7011 Výstraha! U širokých korpusů doporučujeme nainstalovat zdvihač na středovou část korpusu. Důvodem je prohýbání čílka v otevřené pozici. Bit PZ křížový Velikost 2, délka 39 mm BIT-PZ KS2 48

49 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor * Hloubka vrtání 5 mm SOB Síla horní desky korpusu 3 x Ø 4 x 35 mm * min. 261 s viditelným závěsným kováním Zpracování čela Plánování úzkých alurámečků Úzké alurámečky Dřevěná čílka a široké alurámečky SFA Boční přesah čela SOB Síla horní desky korpusu F Mezera SFA Boční přesah čela V případě šířky rámečku 19 mm je možný boční přesah čela SFA v hodnotě mm * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování Potřebný prostor pro věncovou lištu a postranici Minimální mezera Zpracování korpusu D (mm) X (mm) bez OEB Y = FH x D OEB 100 Y = FH x D OEB 75 A = FH x D FH Výška čela MF Minimální mezera při otvírání (2 mm) Vrtací šablona OEB Omezovač úhlu otevření využitelná u všech výklopů 49

50 AVENTOS HK-S Využití v malých výklopech AVENTOS HK-S je velmi vhodný pro malé korpusy nad potravinovou skříní nebo lednicí. Tím představuje kování na výklopy, které skutečně pasuje pro každou konstrukční situaci. Pokud to výška místnosti dovolí, můžete instalovat dekorační prvky jako věncové lišty nebo postranice. 50

51 Další přesvědčivé výhody AVENTOS HK-S max. 400 mm AVENTOS HK Vše záleží na hodnotě faktoru výkonnosti Kování pro malé výklopy ˇVýkonnost zdvihacího mechanizmu byla dimenzována speciálně pro malé výklopy. AVENTOS HK-S je vhodný pro výšky korpusu do max. 400 mm. Harmonické proporce AVENTOS HK-S se díky svým malým konstrukčním parametrům harmonicky začlení do malých korpusů. Přímé porovnání prokazuje, že toto kování je výrazně menší než AVENTOS HK. Žádné přečnívající díly Kování AVENTOS HK-S dodáváme se zavřeným ramenem. Díky tomu nikam nepřečnívají žádné díly. Pro co možná nejlepší bezpečnost při transportu a přenášení uvnitř místností. 51

52 AVENTOS HK-S Montáž několika úkony AVENTOS HK-S namontujete rychle a snadno. Pro montáž korpusu přímo na místě u zákazníka můžete odmontovat čílko horní skříňky bez nářadí. To umožňuje osvědčená technika CLIP. 1. Montáž zdvihače: Díky symetrické 2. Na čelo namontujte symetrické čelní 3. Technika CLIP umožňuje montáž čela konstrukci jej můžete nainstalovat jak kování. bez nářadí na zdvihači. na levé, tak i na pravé straně. Výstraha Nebezpečí zranění z důvodu nahoru vystřelujícího ramene! Po otevření rameno netlačte zase směrem dolů. Pro využití v Severní Americe musí být instalována speciální výstražná upozornění a umístěny bezpečnostní pokyny. 52

53 Rychlé seřízení, naprosto přesné a jemné nastavení Rovněž u AVENTOS HK-S se dá čelo výklopu seřizovat ve třech směrech: Pro opticky bezvadné slícování mezer Jemné seřízení sil otvírání a zavírání je naprosto jednoduché a provádí se na zdvihači. Přitom Vám pomůže stupnice. Perfektní pohyb předpokládá precizní nastavení: 1. Správné nastavení zdvihače realizujeme s pomocí aku šroubováku (Pozidriv, velikost 2, délka 39 mm). V případě, že výklop pustíte a on bude klesat, musíte jej seřizovat směrem doprava. V případě, že výklop pustíte a on bude stoupat, musíte jej seřizovat směrem doleva. 2. Čelo se dá jedním pohybem ruky nastavit ve třech směrech. 53

54 Informace k objednávání - Dobře se hodí pro malé výšky korpusu v horní skříňce, ve vysoké potravinové skříni a nad lednicí. - Výška korpusu do max. 400 mm - Zavírá se měkce a tiše, díky BLUMOTION - Jen nepatrná ovládací síla - Vyvážený komfort pohybu s plynulou zarážkou - Jednoduchá montáž bez nářadí - Nastavení čela ve 3 směrech - Jednoduché, plynulé nastavení zdvihačů - Nejsou zapotřebí žádné závěsy Jak na to: Ukazatel výkonnosti = výška korpusu (KH) [mm] x hmotnost čílka včetně dvojnásobné hmotnosti úchytky [kg] 20K2B00 LF LF K2C00 20K2E00 LF Zdvihací mechanizmus oboustranný V hraničních oblastech jednotlivých zdvihacích mechanizmů doporučujeme zkoušku dorazu! Ukazatel výkonnosti LF 1 Sada zdvihačů 2 Sada čelního kování Ukazatel výkonnosti LF Pružina Úhel otevření Poniklované slabá středně silná K2B00 20K2C00 Dřevěná čílka a široké alurámečky* 20K4A silná K2E00 Úzké alurámečky 20K4A00A Složení: Složení: 2 x symetrické čelní kování 1 2 x symetrický zdvihač 2 2 x krytka ramen vlevo/vpravo * Pro široké alurámečky použijte šrouby do plechu x vrut do dřevotřísky Ø 4 x 35 mm Omezovač úhlu otevření Plast K7A K7A11 Výstraha! U širokých korpusů doporučujeme nainstalovat zdvihač na středovou část korpusu. Důvodem je prohýbání čílka v otevřené pozici. Bit PZ křížový Velikost 2, délka 39 mm BIT-PZ KS2 54

55 Pozice hrotů pro zdvihač Montážní pozice pro upevnění zdvihačů Potřebný prostor SOB Síla horní desky korpusu 3 x Ø 4 x 35 mm * min. 240 s viditelným závěsným kováním Zpracování čela Plánování úzkých alurámečků Úzké alurámečky Dřevěná čílka a široké alurámečky* F SFA SOB Mezera Boční přesah čela Síla horní desky korpusu * Při změně síly materiálu je nutné přizpůsobit parametry pro zpracování Potřebný prostor pro věncovou lištu a postranici Minimální mezera Zpracování korpusu D (mm) X (mm) bez OEB Y = FH x D OEB 100 Y = FH x D MF Minimální mezera nahoře a dole (2 mm) Vrtací šablona OEB 75 A = FH x D využitelná u všech výklopů OEB Omezovač úhlu otevření 55

56 Perfecting motion 56

57 Jak my chápeme perfektní pohyb Blum činí z otvírání a zavírání nábytku zážitek, a rovněž zvyšuje komfort pohybu v kuchyni. Několik tisíc zaměstnanců po celém světě pracuje na uskutečnění našich představ o perfektním pohybu. Středem naší pozornosti je přitom uživatel kuchyně se svými potřebami. Až teprve je-li trvale spokojen, jsme spokojeni i my. Z těchto snah mají prospěch všichni naši partneři, kteří se podílí na procesu vzniku nábytku. Již více než 50 let je kvalita nejvyšším pravidlem při vývoji a výrobě našich produktů. Naše systémy kování přesvědčí díky promyšlené funkci, uznávanému designu a dlouhé životnosti. Mají vyvolávat nadšení a okouzlovat díky svému perfektnímu pohybu. Rovněž tak v oblasti nabídky našich služeb jsme si stanovili příčku vysoko. Pro naše partnery to musí být pokud možno co nejlepší opora. Abychom mohli na všech úrovních pracovat rychle a účelově, vedeme neustálý dialog s uživateli kuchyní, a pravidelně si vyměňujeme poznatky a zkušenosti s výrobci kuchyní, truhláři a prodejci. 57

58 Technické změny a změny ve výrobním programu jsou vyhrazeny Veškerý obsah podléhá autorským právům firmy Blum Printed in Austria IDNR: EP-138/1 CS-CZ/ LightHaus Blum, s.r.o. Kolbenova 19 CZ Praha 9 tel.: fax: posta.cz@blum.com Julius Blum GmbH Výrobní závod 6973 Höchst, Rakousko tel.: fax: info@blum.com
