verze Pokyny k montáži SUN LOUNGE Tento návod má 27 stránek Před stavbou si přečtěte až do konce tento montážní návod

Rozměr: px
Začít zobrazení ze stránky:

Download "verze 2012-03-15 Pokyny k montáži SUN LOUNGE Tento návod má 27 stránek Před stavbou si přečtěte až do konce tento montážní návod"

Transkript

1 Pokyny k montáži SUN LOUNGE Tento návod má 27 stránek Před stavbou si přečtěte až do konce tento montážní návod 1

2 NA CO SI DÁT POZOR PŘED STAVBOU SKLENÍKU Umístění skleníku a jeho kotvení Stavbu skleníku doporučujeme výhradně na místech, která nejsou vystavena většímu větru nebo především nárazům větru (v závětří). Rozhodně nestavte skleník na volně otevřených prostranstvích. Stavba skleníku na podezdívce: Nepotřebujete základnu a skleník přímo přišroubujete k podezdívce. Při stavbě skleníku na klasickou zděnou podezdívku, je nutné dodržet montážní postup. Skleník musí být vždy k podezdívce přišroubován nebo jinak pevně ukotven. Stavba bez podezdívky: Skleník je možné postavit i bez klasické zděné podezdívky, ale v tomto případě je nutné dokoupit z volitelného příslušenství základnu, která podezdívku nahradí a konstrukci skleníku zpevní. Skleník musí stát na rovné ploše a na takovém podloží, aby vydrželo uchycení základny skleníku. Pokud máte sebemenší pochybnosti o tom, jestli podloží udrží kotvení, postavte raději skleník jinde nebo postavte skleník na zděnou podezdívku. Každý díl základny se musí vhodným a pevným způsobem ukotvit do země (zasypáním, kolíky, případně zabetonovanými kotvami). Doporučujeme např. - pod úchytnými otvory v základně (musíte vyvrtat) připravte v zemi betonové kotvy, např. vykopejte díru o hloubce cca 40 cm, umístěte do ní PVC odpadní rouru Ø 100 mm a v délce 40 cm a okolo roury zvenku zasypte zeminu. Potom do prázdné roury nalijte beton. Do zaschlého betonu pak základnu skleníku jednoduše pomocí šroubů a hmoždinek (nejsou obsahem balení) v úchytných místech ukotvíte. Doporučujeme větší množství kotvících míst (min 20 kotvících míst pro základnu modelu 6x7). Skleník nikdy nestavte na písčitých půdách byl by problém s ukotvením skleníku. Skleník se s plastovou základnou se musí vzájemně spojit (spojovací šrouby nemusí být obsahem balení liší se od modelu). Skleník nelze nechat volně položený na zemi bez ukotvení!! Bezpečnostní upozornění Během montáže doporučujeme používat ochranné pomůcky (pracovní oděv a obuv, pevné pracovní rukavice, případně ochranné brýle). Lišty mohou mít ostré hrany. Skleník stavte pouze za denního světla nebo při velmi dobrém umělém osvětlení. Montáž skleníku neprovádějte ve větru, za deště nebo za bouřky. Pozor vyvarujte se kontaktu s vedením elektrického proudu. Bezpečně a ekologicky zlikvidujte všechny plastové obaly a chraňte je před dětmi. Skleník musí stát na rovné ploše. Během výstavby se o skleník neopírejte a nepřesouvejte ho. Zabraňte dětem a zvířatům v přístupu na místo montáže, protože hrozí nebezpečí jejich poranění. Skleníky doporučujeme stavět ve dvou osobách. Nesnažte se skleník sestavit, jestliže jste unaveni, pod vlivem alkoholu nebo léků nebo trpíte-li závratí. Při používání žebříku se ujistěte, že dodržujete bezpečnostní upozorněni výrobce. Používáte - li elektrické nářadí, dodržujte návod k obsluze výrobce. Ve skleníku neskladujte horké předměty jako např. právě použitý zahradní nebo jiný gril, pájecí lampu, rozpálené jiné elektrické či plynové spotřebiče nebo rozpálenou benzinovou zahradní sekačku. Než začnete s kotvením do půdy, ujistěte se, že na zemi a v zemi pod plánovanou stavbou nejsou žádné viditelné ani skryté kabely nebo trubky apod. Pozor na elektrické kabely např. od zahradních sekaček, čerpadel a podobně. Dodržujte místní předpisy a smluvní závazky (např. na pronajatých pozemcích). Všeobecná upozornění Skleník se skládá z mnoha dílů, proto si na celou montáž rezervujte minimálně celý půlden. Skleník doporučujeme stavět ve dvou osobách. Než začnete sestavovat váš skleník, ujistěte se, že všechny součásti uvedené v tomto návodu, jsou obsaženy v balení. Jednotlivé díly předem překontrolujte a přehledně a přístupně rozložte. Je důležité, abyste jednotlivé součásti nepomíchali. Pokud některá z částí skleníku chybí, v žádném případě skleník nestavte a kontaktujte svého dodavatele (na případná poškození nekompletního skleníku jakýmkoliv počasím se nevztahuje záruka). Uchovávejte všechny malé součásti (šrouby, matky apod.) mimo prostor stavby v misce, aby se neztratily. Pro skleník si zvolte slunné a rovné místo bez převislých objektů. Nestavte skleník na místě vystaveném větru (viz odstavec umístění skleníku a jeho kotvení ). DŮLEŽITÉ - pokud stavíte model skleníku vybavený polykarbonátovými deskami strana s bílou (barevnou) popsanou folií musí být vždy umístěna směrem ven, strana bez folie nebo s čirou folií musí být umístěna směrem dovnitř skleníku. Pozor skleníky RION jsou v uzavřeném stavu (okna a dveře) testovány do rychlosti větru max 105 km/hod. Pokud zůstane otevřené okno nebo dveře, tak se odolnost skleníku velmi výrazně sníží. Počítejte s faktem, že automatický otvírač střešního okna reaguje pouze na změnu teploty. Při větrném počasí a při vyšší teplotě vzduchu se nemusí okno ovládané automatickým otvíračem dostatečně rychle uzavřít a může pak dojít k jeho poškození. Proto při hrozícím větru včas (předem) manuálně uzavřete i okna opatřená automatickým otvíračem (vyjměte závlačku u pístu)!!! Při vyšších rychlostech větru (vichřice, orkán) může dojít k poškození skleníku, stejně i jako jiných zahradních staveb. DOPORUČUJEME IHNED PO STAVBĚ SKLENÍK ZAHRNOUT DO POJISTKY VAŠÍ NEMOVITOSTI Veškerá poškození skleníku vzniklá v důsledku událostí hodnocených podle definice pojistných událostí (např. extrémní krupobití, vichřice nárazy větru, povodeň, záplava, sníh a apod.) nejsou předmětem záruky a nelze je reklamovat. Definice pojistné události vychází z pojistných podmínek českých pojišťoven. Péče a údržba K čištění skleníku používejte pouze a výhradně slabý mýdlový roztok a jemný hadřík. Po umytí skleník opláchněte čistou vodou. Nepoužívejte čisticí prostředky obsahující chemická rozpouštědla nebo prostředky na bázi lihu a alkoholu (např. Iron nebo Okenu). Pozor na poškrábání špinavým hadrem nebo špinavou houbou. Materiál skleníku nesmí přijít do kontaktu s chemickými čistidly a rozpouštědly, s chemikáliemi typu benzin (vč. technického), Aceton, Toluen, chlor (např. Savo), terpentýn, jakákoliv ředidla na barvy (např. rada S 6xxx), apod. Při použití čistidel a organických rozpouštědel dojde vždy ke zničení polykarbonátového skla. POZOR polykarbonátové desky nelze natírat žádným nátěrem nebo barvou (i když dodavatel barvy tvrdí, že jde o produkt kompatibilní s polykarbonátem). Natření desek znamená okamžitou ztrátu záruky a jistotu brzkého poškození desek a následně celého skleníku. ZBAVUJTE PRAVIDELNĚ STŘECHU SNĚHU A LISTÍ PRŮBĚŽNĚ KONTROLUJTE, ZDA UKOTVENÍ SKLENÍKU PEVNĚ DRŽÍ V ZEMI A NENÍ UVOLNĚNÉ POKUD METEOROLOGOVÉ OHLÁSÍ VĚTRNÉ DNY, MUSÍ BÝT U SKLENÍKU BEZPODMÍNEČNĚ PEVNĚ UZAVŘENÉ DVEŘE A VŠECHNA VENTILAČNÍ OKNA POZOR PŘI HROZÍCÍM VĚTRU (NAPŘ. PŘED BOUŘKOU NEBO PODLE PŘEDPOVĚDI POČASÍ) MANUÁLNĚ IHNED UZAVŘETE I VENTILAČNÍ OKNA OPATŘENÁ AUTOMATICKÝM OTVÍRAČEM (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ) V ZIMĚ PRAVIDELNĚ ZBAVUJTE STŘECHU SKLENÍKU SNĚHU NEBO STŘEŠE DODEJTE DOSTATEČNOU PODPORU, ABY UDRŽELA VÁHU SNĚHU ZEJMÉNA PŘI VĚTŠÍCH PŘÍVALECH SNĚHU NA ZIMU ZE SKLENÍKU ODMONTUJTE AUTOMATICKÝ OTVÍRAČ OKNA (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ) A USKLADNĚTE JEJ PŘI TEPLOTÁCH VYŠŠÍCH NEŽ 0 O C (MRÁZ ZPŮSOBÍ ROZTRŽENÍ PÍSTU AUTOMATICVKÉHO OTVÍRAČE) 2

3 TECHNICKÉ PARAMETRY SKLENÍKŮ RION : rozsah teplot, kdy výrobce garantuje technické parametry skleníku -20 o C až + 55 o C zatížení sněhem max 65 kg/m 2 - pro bližší informaci o hmotnosti sněhu přikládáme tabulku (nutno pravidelně odklízet sníh viz pokyny péče a údržba) odolnost větru do max 105 km/hod pokud je skleník kompletně uzavřený (viz pokyny péče a údržba) Tyto parametry výrobce garantuje pouze za předpokladu, že skleník je postavený, ukotvený k zemi a udržovaný v souladu s návodem. Upozorňujeme na fakt, že normovaná hmotnost čerstvého prachového sněhu je 1 kg/m2 pro každý napadlý 1 cm sněhu viz přiložená tabulka. Upozorňujeme na fakt, že normovaná hmotnost čerstvého mokrého sněhu je 4 kg/m2 pro každý napadlý 1 cm sněhu viz přiložená tabulka. Přesné údaje o podmínkách na místě stavby skleníku naleznete na - 3

4 Bezpečnost především Před montáží si přečtete celé tyto Pokyny k montáži a uložte si je, abyste se k nim mohli vrátit, když chcete přidat volitelné vybavení nebo provést opravy. Pokyny v této příručce vás provedou každým krokem procesu montáže. Je důležité, aby se jimi pečlivě řídili. Doporučujeme, abyste při montáži použili rukavice. Výrobce ani prodejce skleníku nenese odpovědnost za chybné použití nástrojů nebo součástí. Pokud místní předpisy vyžadují povolení nebo licence, zajistěte, aby byly získány před započetím stavby. Váš skleník by měl být bezpečně ukotven v připravených základech pomocí doporučeného vybavení. Pokud připravíte betonové základy, nekopejte a nelijte beton do zmrzlé pudy. Buďte opatrní při zdvihání těžkých sestav. Nepokoušejte se sestavovat skleník za silného větru. Doporučujeme, abyste umístili váš skleník na místo, kde bude vystaven přímému slunečnímu záření a bude co nejvíce chráněn před větrem. Dveře by neměly být vystaveny na straně převládajících větrů. Když je Váš skleník úplně sestaven, zkontrolujte jeho ostré hrany a pokud je to nutné, ořízněte je pomocí čepelového nože. Při silném vetru zavřete všechna střešní větrací okna. Je důležité, abyste v zimě čistili skleník od sněhu. Pokud žijete v horkých oblastech, kde venkovní teplota přesahuje 36 C ve stínu, může to způsobit překročení teploty ve skleníku nad 55 C. Takové podmínky mohou poškodit vaše rostliny a poškodit skleník pokřivením konstrukcích profilu. Pro prevenci poškození: o zajistěte dobré větrání v horkých dnech o zajistěte, aby teplota uvnitř skleníku nikdy nepřekročila 55 C např. instalací stínící sítě, jako je Rion ShadeNet (k dispozici jako volitelné vybavení). Poznámka: Výrobce ani prodejce neodpovídá za žádnou škodu v důsledku vysokých teplot. Důležité: Ujistěte se, že zkontrolujete obsah balení skleníku podle balicího listu a požadovaných součástí pro váš model podle seznamu dílů v tomto návodu. Nezačínejte s montáží, pokud chybí jakékoli součásti a ihned kontaktujte svého dodavatele. Požadované nástroje pro montáž skleníku Před začátkem sestavování mějte připraveno: Elektrickou vrtačku Měřící pásmo Vodováhu Nůžky Rukavice Čepelový nuž Poznámka: Některé součásti se vám budou možná snadněji sestavovat, když je navlhčíte mýdlovou vodou. Příslušenství Výrobce nabízí široký sortiment příslušenství pro váš skleník - modulové základny pro základy, automatické otvírače oken a police pro vaše rostliny. 4

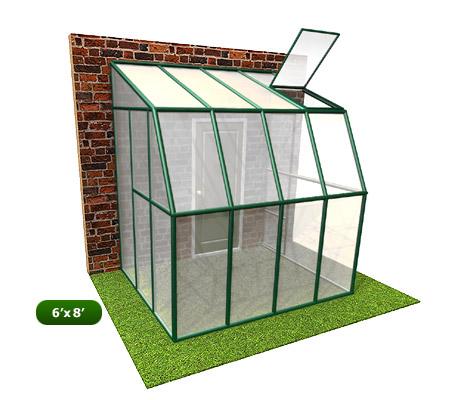

5 Úvod Blahopřejeme k zakoupení skleníku Sun Lounge. Jsme si jisti, že vám poskytne mnoho šťastných let požitku ve vaší zahradě. Sun Lounge byl navržen tak, aby ho bylo snadné sestavit a stejně tak aby byl krásný na pohled. Většinu práce muže provést jedna osoba. Pouze připojení střechy vyžaduje krátkodobou pomoc clena rodiny nebo souseda. Snadné montážní metody odstraňují potřebu nástrojů nebo speciální odbornosti. 1. Spojte specifikované součásti. 2. Vyrovnejte otvory v profilech a konektory. Umístěte kolík do nástroje a zatlačte kolík do vyrovnaných otvorů, abyste součásti na místě zajistili. Mnoho spojů vyžaduje čepy na obou stranách. Poznámka: Jsou přiloženy cepy navíc. 3. Pokud si kdykoli přejete součásti demontovat, odstraňte kolíky pomocí spec. nástroj. Umístěte konec do obnaženého otvoru a páčivým pohybem vyjmete kolík. 4. Pokud chybí otvor v konektoru, vyvrtejte otvor pomocí 6 mm (¼") vrtného hrotu v sestaveném profilu a pak vložte kolík. 5. Ve velmi výjimečných případech konektory nezapadnou do některých zaoblených nebo oválných profilu. V takovém případě vložte před spojením postiženou součást do 10 cm (4") vroucí vody po dobu 15 sekund. Důležité: Abyste udrželi životnost vašeho skleníku, je nutné vložit zasklívací části plně a kompletně. 1. Navlhčete zasklívací části mýdlovou vodou 2. Vložte jeden konec zasklívací části do profilu, dokud se nezacvakne na místo 3. Zatlačte zasklívací části podél jejich délky 4. Pokračujte, dokud konec zasklívací části nezapadne na místo. Na obrázku č. 5 je zobrazen zvětšený průřez profilu a zasklívací části, když jsou správně usazeny. Montáž skleníku se provádí v těchto krocích: Připravte základy pro váš skleník (strana 5) Určete součásti skleníku (strana 6) Připravte si vaše součásti pro montáž (strana 8) Rozvrhnete si rám skleníku (strana 9) Upevněte rám k základům (strana 10) Smontujte střešní díly (strana 11) Připravte střechu na panely (str. 14) Zdvihněte střechu (str. 15) Připevněte Sun Lounge ke stěně (str. 17) Zakryjte střechu (str. 18) Smontujte dveře (levý vchod) (str. 22) Připevněte dveře (levý vchod) (str. 23) Smontujte dveře (pravý vchod) (str. 24) Připevněte dveře (pravý vchod) (str. 25) Dokončení (str. 26) 5

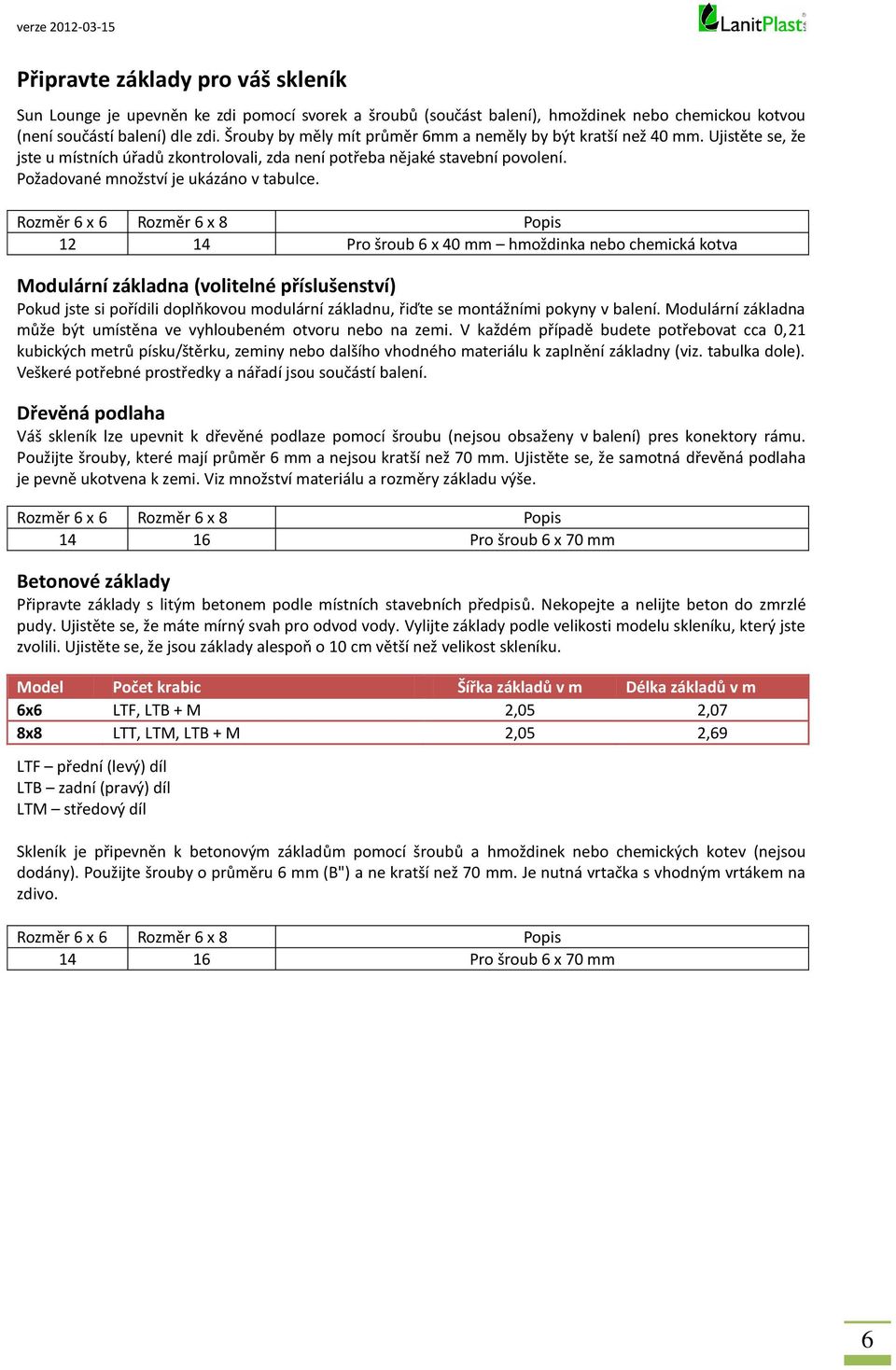

6 Připravte základy pro váš skleník Sun Lounge je upevněn ke zdi pomocí svorek a šroubů (součást balení), hmoždinek nebo chemickou kotvou (není součástí balení) dle zdi. Šrouby by měly mít průměr 6mm a neměly by být kratší než 40 mm. Ujistěte se, že jste u místních úřadů zkontrolovali, zda není potřeba nějaké stavební povolení. Požadované množství je ukázáno v tabulce. Rozměr 6 x 6 Rozměr 6 x 8 Popis Pro šroub 6 x 40 mm hmoždinka nebo chemická kotva Modulární základna (volitelné příslušenství) Pokud jste si pořídili doplňkovou modulární základnu, řiďte se montážními pokyny v balení. Modulární základna může být umístěna ve vyhloubeném otvoru nebo na zemi. V každém případě budete potřebovat cca 0,21 kubických metrů písku/štěrku, zeminy nebo dalšího vhodného materiálu k zaplnění základny (viz. tabulka dole). Veškeré potřebné prostředky a nářadí jsou součástí balení. Dřevěná podlaha Váš skleník lze upevnit k dřevěné podlaze pomocí šroubu (nejsou obsaženy v balení) pres konektory rámu. Použijte šrouby, které mají průměr 6 mm a nejsou kratší než 70 mm. Ujistěte se, že samotná dřevěná podlaha je pevně ukotvena k zemi. Viz množství materiálu a rozměry základu výše. Rozměr 6 x 6 Rozměr 6 x 8 Popis Pro šroub 6 x 70 mm Betonové základy Připravte základy s litým betonem podle místních stavebních předpisů. Nekopejte a nelijte beton do zmrzlé pudy. Ujistěte se, že máte mírný svah pro odvod vody. Vylijte základy podle velikosti modelu skleníku, který jste zvolili. Ujistěte se, že jsou základy alespoň o 10 cm větší než velikost skleníku. Model Počet krabic Šířka základů v m Délka základů v m 6x6 LTF, LTB + M 2,05 2,07 8x8 LTT, LTM, LTB + M 2,05 2,69 LTF přední (levý) díl LTB zadní (pravý) díl LTM středový díl Skleník je připevněn k betonovým základům pomocí šroubů a hmoždinek nebo chemických kotev (nejsou dodány). Použijte šrouby o průměru 6 mm (B") a ne kratší než 70 mm. Je nutná vrtačka s vhodným vrtákem na zdivo. Rozměr 6 x 6 Rozměr 6 x 8 Popis Pro šroub 6 x 70 mm 6

7 Určete součásti skleníku Díky modularitě Sun Lounge si můžete zakoupit další střední části, které potřebujete. Najdete si chvíli, abyste se ujistili, že máte všechno, co potřebujete. Poznámka: Nepokračujte v montáži, pokud chybí jakákoli součást. Na každém konektoru je vyražen kód součásti. Profily jsou seřazeny podle velikosti, od největších k nejmenším. Panely jsou určeny pomocí nálepek. Přesné rozměry lze nalézt na balicím listu. Part Code = číslo dílu; LTF (Front) = čelní díl+; LTB + M (Back + Midle) = zadní a střední díl; LTM (Middle) = střední díl; Description = popis 7

8 Part Code = číslo dílu; LTF (Front) = čelní díl+; LTB + M (Back + Midle) = zadní a střední díl; LTM (Middle) = střední díl; Description = popis 8

9 Part Code = číslo dílu; LTF (Front) = čelní díl+; LTB + M (Back + Midle) = zadní a střední díl; LTM (Middle) = střední díl; Description = popis Připravte si součásti pro montáž Odstraňte všechno z balení a roztřiďte podle typu součásti. Protože se montáž provádí pomocí součástí z každé krabice, je nejlepší dát si všechno dohromady. Krabice jsou potištěny pravítkem, aby se napomohlo rozlišit mezi profily. Některé zasklívací prvky jsou v zájmu místa umístěny uvnitř dlouhých profilů. Poznámka: Chraňte nesmontované panely před sluncem, abyste zabránili, že se identifikační nálepky nalepí na PC sklo. 9

10 Rozvrhněte si rám skleníku Rozmístěte části rámu na připravenou základnu. Dveře mohou být umístěné nalevo nebo napravo. Pro Sun Lounge s levým vchodem 1. Posuňte profil SR1 do rámového profilu B2, který bude použit pro dráhu dveří. 2. Umístěte konektor 2D na pravou stranu připraveného rámového profilu B2. Umístěte konektor 2D na dveřní pant Door13. Poznámka: Uspořádejte všechny konektory 2D s vyraženým slovem OUT tak, aby směrovaly ven ze skleníku. 3. Umístěte ostatní části rámu na místo a spojte je k sobě kolíky. Pro Sun Lounge s pravým vchodem 1. Posuňte profil SR1 do rámového profilu B2, který bude použit pro dráhu dveří. 2. Umístěte konektor 2D na levou stranu připraveného rámového profilu B2. Umístěte konektor 2D na dveřní pant Door13. Poznámka: Uspořádejte všechny konektory 2D s vyraženým slovem OUT tak, aby směrovaly ven ze skleníku 3. Umístěte ostatní části rámu na místo a spojte je k sobě kolíky. 10

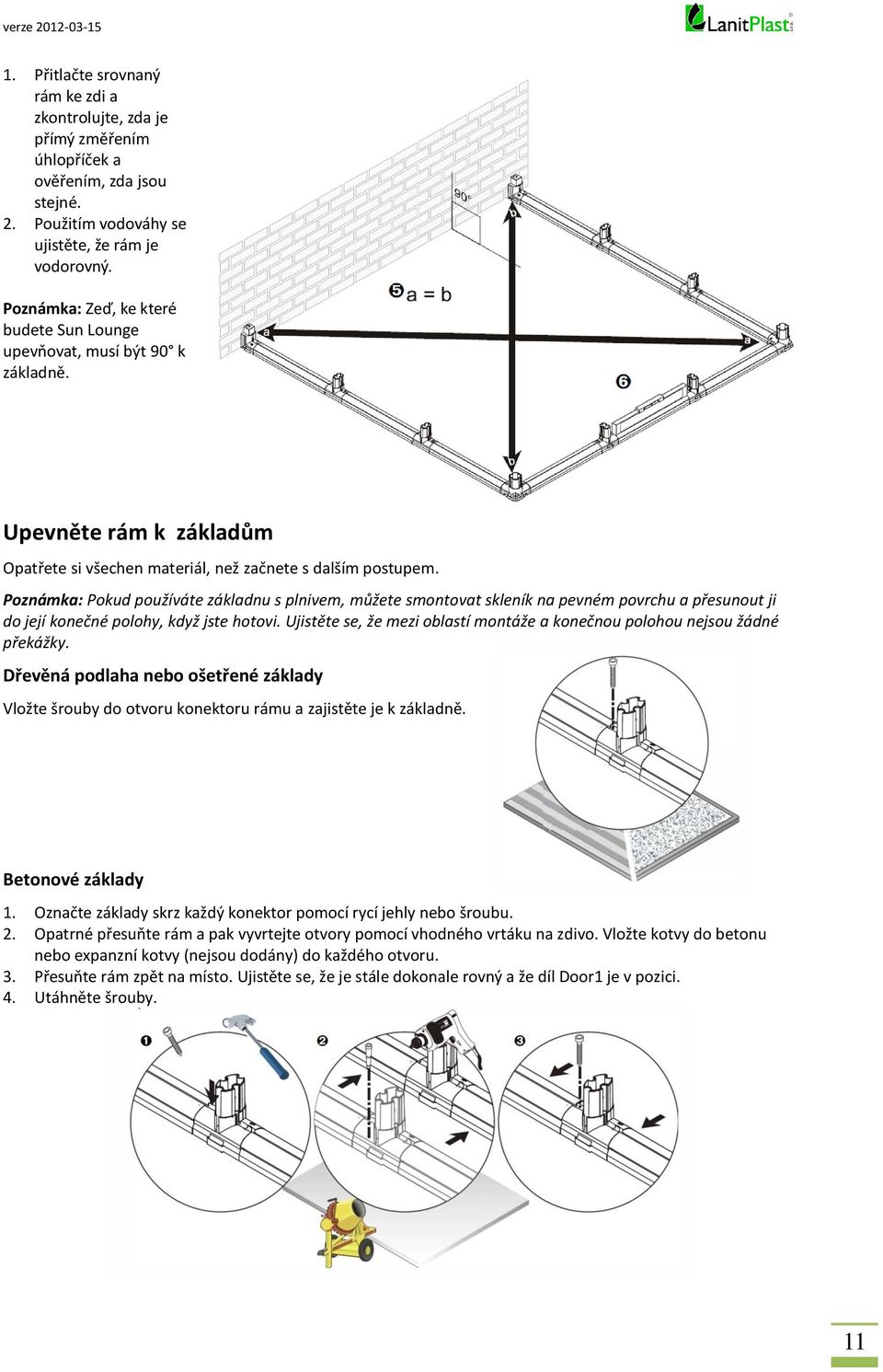

11 1. Přitlačte srovnaný rám ke zdi a zkontrolujte, zda je přímý změřením úhlopříček a ověřením, zda jsou stejné. 2. Použitím vodováhy se ujistěte, že rám je vodorovný. Poznámka: Zeď, ke které budete Sun Lounge upevňovat, musí být 90 k základně. Upevněte rám k základům Opatřete si všechen materiál, než začnete s dalším postupem. Poznámka: Pokud používáte základnu s plnivem, můžete smontovat skleník na pevném povrchu a přesunout ji do její konečné polohy, když jste hotovi. Ujistěte se, že mezi oblastí montáže a konečnou polohou nejsou žádné překážky. Dřevěná podlaha nebo ošetřené základy Vložte šrouby do otvoru konektoru rámu a zajistěte je k základně. Betonové základy 1. Označte základy skrz každý konektor pomocí rycí jehly nebo šroubu. 2. Opatrné přesuňte rám a pak vyvrtejte otvory pomocí vhodného vrtáku na zdivo. Vložte kotvy do betonu nebo expanzní kotvy (nejsou dodány) do každého otvoru. 3. Přesuňte rám zpět na místo. Ujistěte se, že je stále dokonale rovný a že díl Door1 je v pozici. 4. Utáhněte šrouby. 11

12 Smontujte střešní trojúhelníky Pro Sun Lounge s levým vchodem 1. Dejte konektory a profily horního okenního trojúhelníku vchodového trojúhelníku k sobě, kromě konektoru trojúhelníku 7A. 2. Odstraňte plastovou fólii z trojúhelníkového panelu PN52R a dejte ho na místo. Poznámka: Pokud váš model obsahuje komůrkové polykarbonátové panely s UV ochranou, je zde samostatná fólie označující vnější stranu. Touto stranou namontujte desky směrem ven do exteriéru!!! Pokud tak neučiníte, mohou desky vlivem slunečního záření časem popraskat. Akrylové panely jsou chráněny fólií z obou stran zde na orientaci desek ke slunci nezáleží. Fólii před montáží odstraňte. Pozor desky při montáži nepoškrábejte. 3. Posuňte trojúhelníkový konektor 7A na místo. Využijte flexibility profilů. 4. Připevněte posuvnou lištu Door 11 šrouby AS80 a křídlovými maticemi skrz konektory, jak je ukázáno an obrázku. 5. Pomocí kolíků připevněte části na své místo. 6. Připevněte profil E13 a konektor 09 k vchodovému trojúhelníku. 7. Připevněte R10 a dva profily E2 k žebrovanému konektoru trojúhelníku 4A a položte je volně na místo. 8. Odstraňte plastovou fólii z trojúhelníkového panelu PN51R a dejte ho na místo. Ujistěte se, že směřuje správnou stranou ven a položte panel na místo. Svorkami upevněte všechny konektory a profily na místo a postavte vchodový trojúhelník stranou. 9. Položte konektory a profily horního okenního trojúhelníku zadního trojúhelníku k sobě, kromě trojúhelníkového konektoru 6A. 10. Odstraňte plastovou fólii z trojúhelníkového panelu PN52L a položte ho na místo. 11. Posuňte trojúhelníkový konektor 6A na místo. Využijte flexibility profilů. Kolíky upevněte části na svém místě. 12. Položte R10 a tři profily E2 a konektor 3A volně na místo. 13. Odstraňte plastovou fólii z panelu PN51L. Položte panel na místo a kolíky připevněte části k sobě. 14. Umístěte B12 a profil E2 na místo a spojte je volně s konektorem 2D. 15. Odstraňte plastovou fólii z panelu PN53, položte tam, kde je ukázáno a použitím svorek připevněte části na své místo. 12

13 Pro Sun Lounge s pravým vchodem 1. Dejte konektory a profily horního okenního trojúhelníku vchodového trojúhelníku k sobě, kromě konektoru trojúhelníku 6A. 2. Odstraňte plastovou fólii z trojúhelníkového panelu PN52L a dejte ho na místo. Poznámka: Pokud váš model obsahuje komůrkové polykarbonátové panely s UV ochranou, je zde samostatná fólie označující vnější stranu. Touto stranou namontujte desky směrem ven do exteriéru!!! Pokud tak neučiníte, mohou desky vlivem slunečního záření časem popraskat. Akrylové panely jsou chráněny fólií z obou stran zde na orientaci desek ke slunci nezáleží. Fólii před montáží odstraňte. Pozor desky při montáži nepoškrábejte. 3. Posuňte trojúhelníkový konektor 6A na místo. Využijte flexibility profilů. 4. Připevněte posuvnou lištu Door 11 šrouby AS80 a křídlovými maticemi skrz konektory, jak je ukázáno na obrázku. 5. Pomocí kolíků připevněte části na své místo. 6. Připevněte profil E13 a konektor 09 k vchodovému trojúhelníku. 7. Připevněte R10 a dva profily E2 k žebrovanému konektoru trojúhelníku 3A a položte je volně na místo. 8. Odstraňte plastovou fólii z trojúhelníkového panelu PN51L a dejte ho na místo. Ujistěte se, že směřuje správnou stranou ven a položte panel na místo. Svorkami upevněte všechny konektory a profily na místo a postavte vchodový trojúhelník stranou. 9. Položte konektory a profily horního okenního trojúhelníku zadního trojúhelníku k sobě, kromě trojúhelníkového konektoru 7A. 10. Odstraňte plastovou fólii z trojúhelníkového panelu PN52R a položte ho na místo. 11. Posuňte trojúhelníkový konektor 7A na místo. Využijte flexibility profilů. Kolíky upevněte části na svém místě. 12. Položte R10 a tři profily E2 a konektor 4A volně na místo. 13. Odstraňte plastovou fólii z panelu PN51R. Položte panel na místo a kolíky připevněte části k sobě. 14. Umístěte B12 a profil E2 na místo a spojte je volně s konektorem 2D. 15. Odstraňte plastovou fólii z panelu PN53, položte tam, kde je ukázáno a použitím svorek připevněte části na své místo. 13

14 Montáž střešního rámu Poznámka: Smontujte střechu ne příliš daleko od dokončené základny. 1. Nejprve smontujte první oblouk viz obrázek. 2. Zajistěte jednotlivé díly kolíky 3. Zopakujte předchozí dva kroky i pro oblouky ze středového dílu LTM. 4. Připevněte profil B2 a dva oválné profily E2 k levému trojúhelníku. Poznámka: Obrázek je pro Sun Lounge s vchodem v levém trojúhelníku. Montážní kroky jsou identické. 5. Použitím kolíků upevněte části na místě. 6. Připojte jeden dokončený oblouk k žebrům a pokračujte přidáním profilů a oblouků, podle počtu zakoupených LTM. 7. Připojte pravý trojúhelník ke střeše a upevněte kolíky na místě. 14

15 Připravte střechu pro panely Poznámka: Obrázek je pro Sun Lounge s vchodem v levém trojúhelníku. Montážní kroky jsou identické. 1. Připevněte zasklívací prvky RB8 a RB7 kde je ukázáno. Umístěte jeden konec na horní drážku a zatlačte je dolů podélně profilu. Důležité: Abyste udrželi životnost vašeho skleníku, je důležité, abyste vložili zasklívací části plně a kompletně, použitím mýdlové vody, jak je vysvětleno na straně Navlhčete drážky profilů E2 a B2 mýdlovou vodou. Umístěte části RD1 a RD2 na profily umístěním jednoho konce do drážky a zatlačením dolů podél profilu. Poznámka: Otvírání profilů RD1 směřuje k otvírání profilů RD2. 15

16 Zvedněte střechu 1. Položte kulatý profil R1 na místo. 2. Přidejte oválný profil E1. 3. Dejte profily B1 na rám. 4. Umístěte základní konektor 15 a rámový profil B12 na vchodovou stranu, abyste dokončili rám. 5. Do každého sloupce vložte dvě svorky, abyste je upevnili na místě. Nevkládejte kolíky do vnitřních drážek sloupcových profilů. Sun Lounge s levým vchodem Sun Lounge s pravým vchodem 6. Umístěte střechu na sloupce. Poznámka: Bude potřeba pomoc jedné osoby navíc k vyzvednutí a umístění střechy. Ujistěte se, že střecha směřuje stejně jako rám. Zvedněte střechu z obou krajů a jděte skrz dveře směrem k zadní stěně. 7. Umístěte střechu na sloupce a otáčejte Sun Lounge dokola a vložte první 1 cm střešního konektoru na sloupce. Poznámka: Nyní nevkládejte konektory celé do sloupců, aby zbyl dostatek místa k montáži panelů při dalším kroku. 16

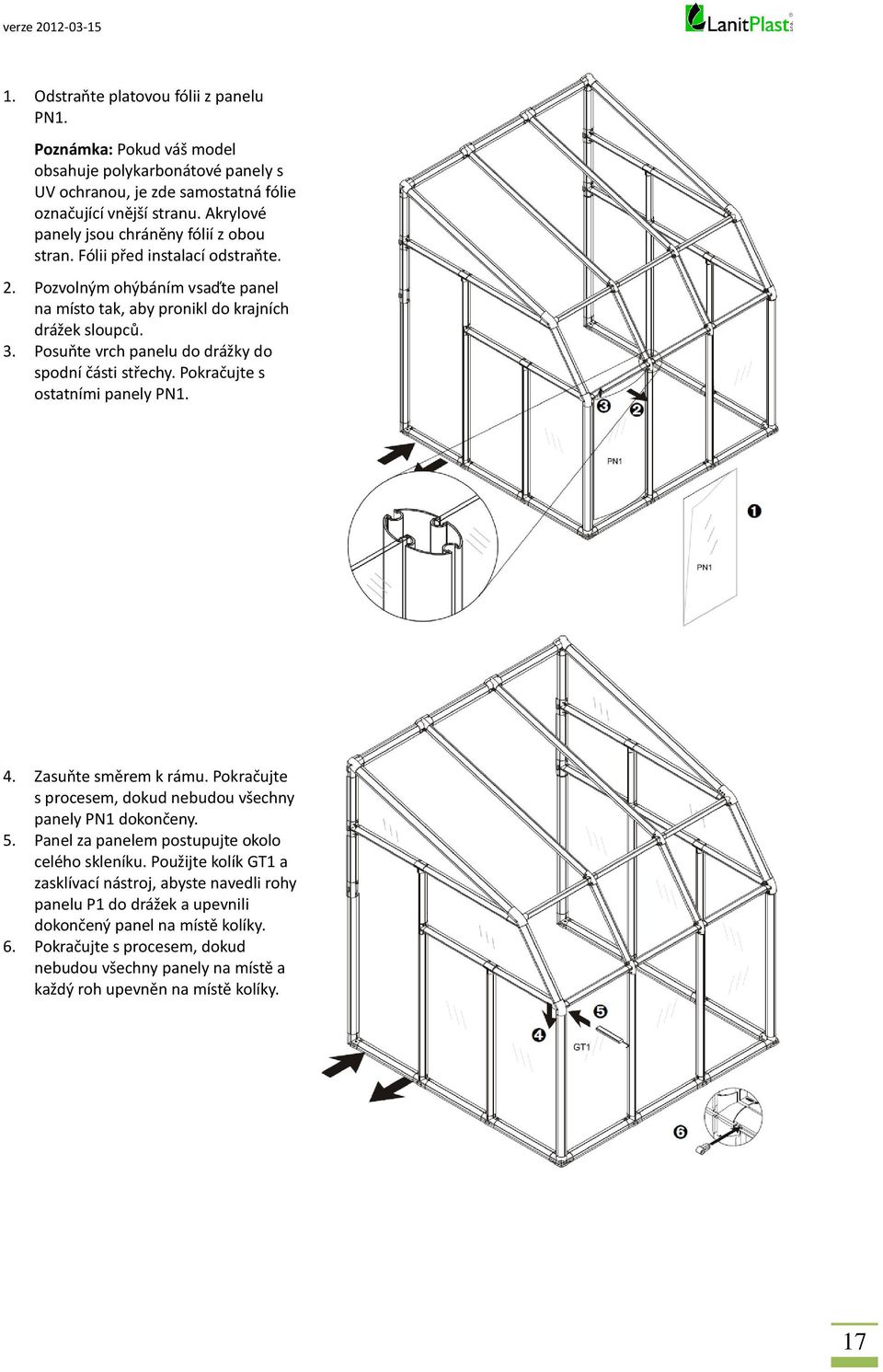

17 1. Odstraňte platovou fólii z panelu PN1. Poznámka: Pokud váš model obsahuje polykarbonátové panely s UV ochranou, je zde samostatná fólie označující vnější stranu. Akrylové panely jsou chráněny fólií z obou stran. Fólii před instalací odstraňte. 2. Pozvolným ohýbáním vsaďte panel na místo tak, aby pronikl do krajních drážek sloupců. 3. Posuňte vrch panelu do drážky do spodní části střechy. Pokračujte s ostatními panely PN1. 4. Zasuňte směrem k rámu. Pokračujte s procesem, dokud nebudou všechny panely PN1 dokončeny. 5. Panel za panelem postupujte okolo celého skleníku. Použijte kolík GT1 a zasklívací nástroj, abyste navedli rohy panelu P1 do drážek a upevnili dokončený panel na místě kolíky. 6. Pokračujte s procesem, dokud nebudou všechny panely na místě a každý roh upevněn na místě kolíky. 17

18 Upevnění Sun Lounge ke zdi 1. Umístěte rámovou svorku BC1 na vnitřní stranu rámového profilu a označte beton tužkou. Vyvrtejte otvor vrtákem do zdiva vhodný pro šroub 6 mm x 40 mm (hmoždinku) nebo chemickou kotvu (není obsahem balení). 2. Připevněte rám ke zdi pomocí rámových svorek BC. 3. Pokračujte připevněním svorek, jak je ukázáno dole. 4. Ujistěte se, že se střed střechy neprohýbá. 5. (Měli byste spoje mezi Sun Lounge a zdí izolovat proti vodě silikonem.) Poznámka: Kam panely nezasahují, můžete vyvrtat otvory do konektoru místo užití svorek. 18

19 Zakryjte střechu 1. Navlhčete prvky RD2 mýdlovou vodou. 2. Odstraňte plastovou fólii z panelu PN57 a posuňte panel mezi zasklívací prvky RD. Poznámka: Pokud váš model obsahuje polykarbonátové panely s UV ochranou, je zde samostatná fólie označující vnější stranu. Akrylové panely jsou chráněny fólií z obou stran. Fólii před instalací odstraňte. Důležité: Abyste udrželi životnost vašeho skleníku, je důležité, abyste vložili zasklívací části plně a kompletně, použitím mýdlové vody, jak je vysvětleno na straně Upevněte levou stranu panelu na místo zasklívacími prvky RC9. Umístěte jeden konec do drážky a zatlačte dolu podél profilu. Ujistěte se, že konec zasklívací části RC je vodorovný s dolním prvkem RD. 4. Navlhčete prvky RD2 mýdlovou vodou. 5. Namontujte dvě kliky WINH31 ke střešní ventilaci WINH41 použitím obsažených kolíků a umístěte okno do střední části. Poznámka: jestliže máte model Sun Lounge s více než jedním LTM, můžete nainstalovat další střešní ventilace do středových částí. 6. Upevněte pravou stranu panelu PN57 a levou stranu střešní ventilace na místo zasklívacím prvkem RC9. Umístěte jeden konec do drážky a zatlačte dolu podél profilu. Ujistěte se, že konec zasklívacího prvku RC je vodorovný s dolními prvky RD. 19

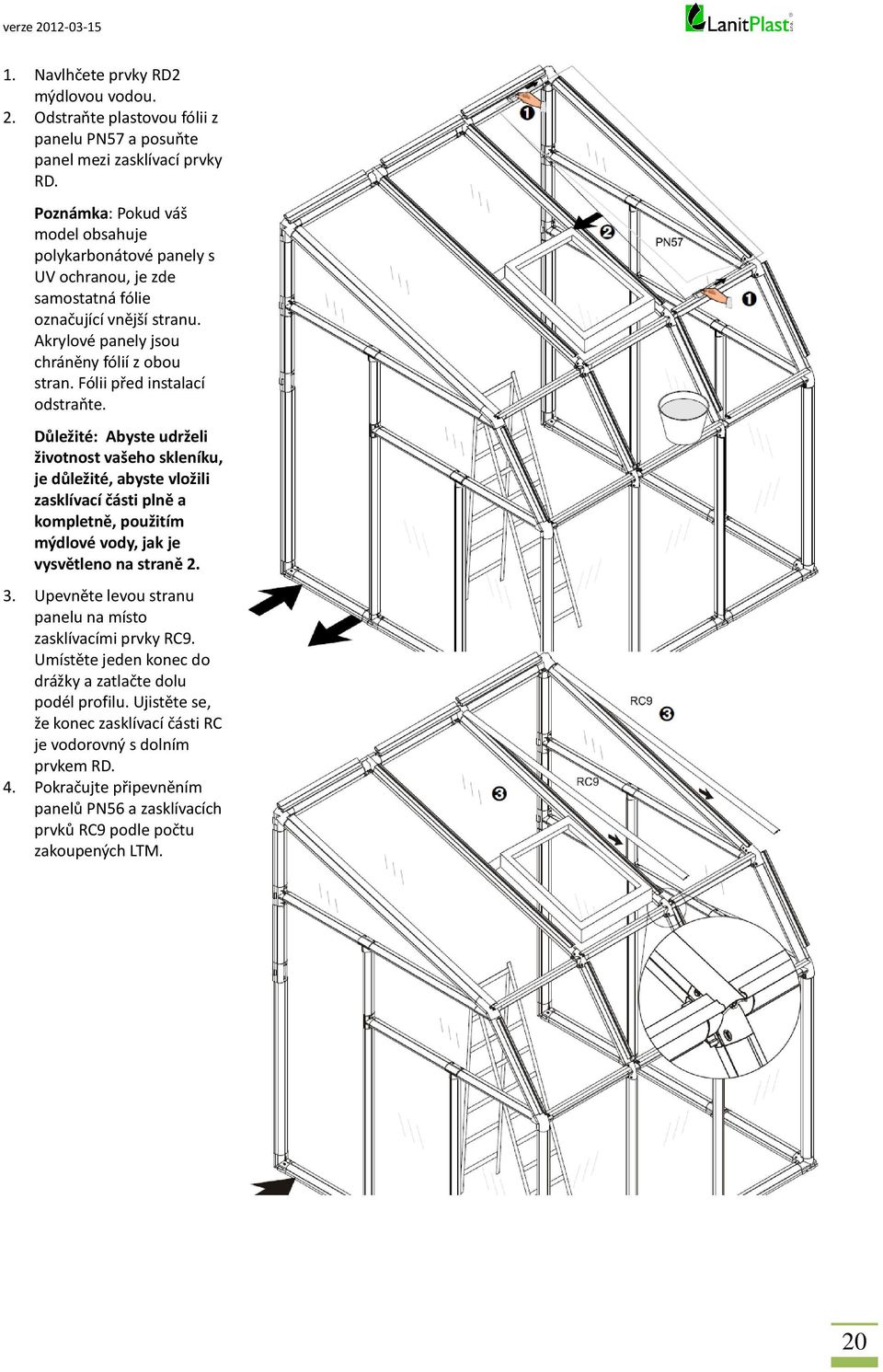

20 1. Navlhčete prvky RD2 mýdlovou vodou. 2. Odstraňte plastovou fólii z panelu PN57 a posuňte panel mezi zasklívací prvky RD. Poznámka: Pokud váš model obsahuje polykarbonátové panely s UV ochranou, je zde samostatná fólie označující vnější stranu. Akrylové panely jsou chráněny fólií z obou stran. Fólii před instalací odstraňte. Důležité: Abyste udrželi životnost vašeho skleníku, je důležité, abyste vložili zasklívací části plně a kompletně, použitím mýdlové vody, jak je vysvětleno na straně Upevněte levou stranu panelu na místo zasklívacími prvky RC9. Umístěte jeden konec do drážky a zatlačte dolu podél profilu. Ujistěte se, že konec zasklívací části RC je vodorovný s dolním prvkem RD. 4. Pokračujte připevněním panelů PN56 a zasklívacích prvků RC9 podle počtu zakoupených LTM. 20

21 1. Navlhčete prvky RD2 mýdlovou vodou. 2. Odstraňte plastovou fólii z panelu PN57 a posuňte panel mezi zasklívací prvky RD. Poznámka: Pokud váš model obsahuje polykarbonátové panely s UV ochranou, je zde samostatná fólie označující vnější stranu. Akrylové panely jsou chráněny fólií z obou stran. Fólii před instalací odstraňte. Důležité: Abyste udrželi životnost vašeho skleníku, je důležité, abyste vložili zasklívací části plně a kompletně, použitím mýdlové vody, jak je vysvětleno na straně Upevněte levou stranu panelu na místo zasklívacími prvky RC9. Umístěte jeden konec do drážky a zatlačte dolu podél profilu. Ujistěte se, že konec zasklívací části RC je vodorovný s dolním prvkem RD. 4. Pokračujte se středovými panely PN54 a zadním panelem PN55, jak je popsáno předešle. 5. Upevněte všechny panely na místo prvky RC8. 21

22 Utěsnění panelů 1. Vezměte roli těsnění GF a vytáhněte dostatečné množství na jednu stranu panelu PN1. 2. Uřízněte na délku. 3. Zarovnejte ho s drážkou sloupcového profilu. 4. Zatlačte ho, abyste utěsnili panel PN1. Pokud je to třeba, použijte kolík GT1 a zasklívací nářadí. 5. Opakujte to s ostatními panely PN1 a panely v předním trojúhelníku. Poznámka: Doporučujeme, abyste před vložením GF nejprve navlhčili profilové drážky mýdlovou vodou. 22

23 Montáž dveří (levý vchod) 1. Sestavte profily a konektory na spodní část dveří. Umístěte panel PN plastovým pásem směrem ven 2. Připojte DoorW1 konektor proti závěsnému konektoru 18D Poznámka: V konektoru 18D je otvor pro závěs 3. Spojte šroubem Dow1 držák zámku a profil E2 s konektorem DoorW1 z vnější strany Poznámka: Větší rukojeť je z vnější strany 4. Sestavte horní části dveří. Umístěte panel PN53 plastovým páskem směrem ven. Poznámka: V konektoru 18D je otvor pro závěs 5. Kolíky zajistěte celou konstrukci dveří. Odstraňte plastový pásky z plastových panelů. 6. Odstraňte kolíky z vnitřní strany dveří, viz obrázek. 7. Uřízněte pásku DSN dveří a zatlačte ji do kanálků na vnitřní straně dveří. 23

24 verze Připevnění dveří (levý vchod) 1. Připojte západky LI6 do spodní části rámu dveří. 2. Vyšroubujte dva označené kolíky. 3. Položte dveře do spodního závěsu. 4. Nasaďte na dveře horní závěs tak, jak je ukázáno v obrázku. 5. Zajistěte horní závěs pomocí šroubu AS80, podložky ASM80 a křídlové matice ASL Do druhého otvoru zašroubujte samořezný šroub PS 1/ Vyjměte dva kolíky z konektoru podle detailu 7 na obrázku 8. Místo kolíku prošroubujte profil háčkem Dow2. 9. Umístěte černou zarážku dveří do otvoru na horním závěsu (detail 9). 10. Pro uvolnění dveří zatáhněte za horní část západky L16. Poznámka: Používejte západku L16 k zavření dveří zejména při větrném počasí. Nedoporučujeme uzavírat dveře, když jste uvnitř. 24

25 verze Montáž dveří (pravý vchod) 1. Sestavte profily a konektory na spodní část dveří. Umístěte panel PN plastovým pásem směrem ven 2. Připojte DoorW1 konektor proti závěsnému konektoru 18D Poznámka: V konektoru 18D je otvor pro závěs 3. Spojte šroubem Dow1 držák zámku a profil E2 s konektorem DoorW1 z vnější strany Poznámka: Větší rukojeť je z vnější strany 4. Sestavte horní části dveří. Umístěte panel PN53 plastovým páskem směrem ven. Poznámka: V konektoru 18D je otvor pro závěs 5. Kolíky zajistěte celou konstrukci dveří. Odstraňte plastový pásky z plastových panelů. 6. Odstraňte kolíky z vnitřní strany dveří, viz obrázek. 7. Uřízněte pásku DSN dveří a zatlačte ji do kanálků na vnitřní straně dveří. 25

26 verze Připevnění dveří (pravý vchod) 1. Připojte západky LI6 do spodní části rámu dveří. 2. Vyšroubujte dva označené kolíky. 3. Položte dveře do spodního závěsu. 4. Nasaďte na dveře horní závěs tak, jak je ukázáno v obrázku. 5. Zajistěte horní závěs pomocí šroubu AS80, podložky ASM80 a křídlové matice ASL Do druhého otvoru zašroubujte samořezný šroub PS 1/ Vyjměte dva kolíky z konektoru podle detailu 7 na obrázku 8. Místo kolíku prošroubujte profil háčkem Dow2. 9. Umístěte černou zarážku dveří do otvoru na horním závěsu (detail 9). 10. Pro uvolnění dveří zatáhněte za horní část západky L16. Poznámka: Používejte západku L16 k zavření dveří zejména při větrném počasí. Nedoporučujeme uzavírat dveře, když jste uvnitř. 26

27 verze Dokončení Vejděte do skleníku a utěsněte mezery mezi panely PN2 a PN2A a profily použitím izolačního molitanu SF. Nařezejte 2,5cm kousky molitanu SF, odstraňte nálepku a umístěte na místa podle obrázku. Ujistěte se, že místa jsou suchá a čistá. Gratulujeme! Váš skleník je nyní kompletní, a uvidíte, že bude snadný na údržbu. Uložte si tento manuál na bezpečné místo, abyste se na něj mohli odkazovat, pokud se rozhodnete přidat další verze nebo bude potřeba skleník opravit. Pro vaši bezpečnost a pohodlí si prosím všimněte následujícího: zkontrolujte, zda skleník nemá ostré hrany, popřípadě je ořízněte čepelovým nožem, je důležité, abyste skleník v zimě očišťovali od sněhu pokud žijete v oblasti s horkým klimatem, kde venkovní teploty přesahují 46 C na slunci nebo 36 C ve stínu, může to způsobit, že teploty uvnitř skleníku přesáhnout 55 C. Takové podmínky můžou uškodit vašim rostlinám a poničit skleník pokřivením konstrukčních profilů. Ochrana skleníku před poškozením: o Ujistěte se, že ventilace je během dnů dostatečná. o Nainstalujte stínící stěny, jako je Rion ShadeNet (možnost zakoupit v závislosti na místních trzích). Vždy zavírejte střešní ventilaci při silném větru. Rion nabízí široký sortiment volitelného příslušenství pro váš nový skleník, včetně modulů polic, zavlažovacích systémů, dalších oken, automatických otvíračů a další. Péče a údržba K čištění skleníku používejte pouze a výhradně slabý mýdlový roztok a jemný hadřík. Po umytí skleník opláchněte čistou vodou. Nepoužívejte čisticí prostředky obsahující chemická rozpouštědla nebo prostředky na bázi lihu a alkoholu (např. Iron nebo Okenu). Pozor na poškrábání špinavým hadrem nebo špinavou houbou. Materiál skleníku nesmí přijít do kontaktu s chemickými čistidly a rozpouštědly, s chemikáliemi typu benzin (vč. technického), Aceton, Toluen, chlor (např. Savo), terpentýn, jakákoliv ředidla na barvy (např. rada S 6xxx), apod. Při použití čistidel a organických rozpouštědel dojde vždy ke zničení polykarbonátového skla. POZOR polykarbonátové desky nelze natírat žádným nátěrem nebo barvou (i když dodavatel barvy tvrdí, že jde o produkt kompatibilní s polykarbonátem). Natření desek znamená okamžitou ztrátu záruky a jistotu brzkého poškození desek a následně celého skleníku. ZBAVUJTE PRAVIDELNĚ STŘECHU SNĚHU A LISTÍ PRŮBĚŽNĚ KONTROLUJTE, ZDA UKOTVENÍ SKLENÍKU PEVNĚ DRŽÍ V ZEMI A NENÍ UVOLNĚNÉ POKUD METEOROLOGOVÉ OHLÁSÍ VĚTRNÉ DNY, MUSÍ BÝT U SKLENÍKU BEZPODMÍNEČNĚ PEVNĚ UZAVŘENÉ DVEŘE A VŠECHNA VENTILAČNÍ OKNA POZOR PŘI HROZÍCÍM VĚTRU (NAPŘ. PŘED BOUŘKOU NEBO PODLE PŘEDPOVĚDI POČASÍ) MANUÁLNĚ IHNED UZAVŘETE I VENTILAČNÍ OKNA OPATŘENÁ AUTOMATICKÝM OTVÍRAČEM (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ) V ZIMĚ PRAVIDELNĚ ZBAVUJTE STŘECHU SKLENÍKU SNĚHU NEBO STŘEŠE DODEJTE DOSTATEČNOU PODPORU, ABY UDRŽELA VÁHU SNĚHU ZEJMÉNA PŘI VĚTŠÍCH PŘÍVALECH SNĚHU NA ZIMU ZE SKLENÍKU ODMONTUJTE AUTOMATICKÝ OTVÍRAČ OKNA (PŘÍPLATKOVÉ PŘÍSLUŠENSTVÍ) A USKLADNĚTE JEJ PŘI TEPLOTÁCH VYŠŠÍCH NEŽ 0 O C (MRÁZ ZPŮSOBÍ ROZTRŽENÍ PÍSTU AUTOMATICVKÉHO OTVÍRAČE) V případě potíži při stavbě skleníku volejte v pracovní dny náš HOT LINE tel

28 verze Záruční list - prodloužená záruka skleníky Rion modely Eco Grow / Hobby Gardener / Prestige / Sun Lounge Výrobce poskytuje spotřebiteli smluvní záruku 10 let (deset let) na správné fungování výrobku jako zahradního skleníku a na zachování jeho mechanických vlastností při dodržení podmínek záruky. Případná změna odstínu zelené barvy nosné konstrukce v závislosti na stárnutí skleníku je standardním jevem a záruka se na tento jev nevztahuje. Tato prodloužená záruka se nevztahuje na toto příslušenství automatický otvírač ventilačních oken, solární lampa. Prodloužená záruka 10 let na nerozbitnost polykarbonátové prosklení krupobitím je předmětem samostatného záručního listu. Podmínky záruky : 1. Záruční doba začíná běžet dnem uskutečnění prodeje a zůstává platná pouze pro původního zákazníka. 2. Poskytnutá prodloužená záruka se nevztahuje na vady výrobku, které vznikly: o vlivem působení dovozcem písemně neodsouhlasených chemikálií nebo chemických prostředků o neodbornou montáží nebo nedodržením pokynů z návodu dodavatele o nevhodným použitím výrobku o nevhodným skladováním nebo nevhodnou údržbou výrobku o neodborným zásahem nebo opravou, provedenou bez vědomí výrobce o v důsledku živelné pohromy nebo zásahem vyšší moci o následkem událostí, které svou povahou odpovídají pojistné události o změnou výrobku provedenou uživatelem, která by měla za následek způsobení škody nebo vady na výrobku o v důsledku mechanické poškození uživatelem o nadměrným mechanickým opotřebením o jiným postupem uživatele, který byl v rozporu se záručními podmínkami nebo s návodem k použití 3. Poskytnutá záruka platí pouze na území ČR a SR a platí pouze na výrobky zakoupené u oficiálního dovozce zboží, u firmy LANIT PLAST, s.r.o. (IČO ). 4. Uvedené smluvní prodloužené záruky jsou platné pouze v případě, že zboží bylo řádně převzato a zaplaceno v řádném termínu. 5. Reklamaci je nutné realizovat písemně v záruční době současně s předložením nákupního dokladu. 6. Výrobce nebo jeho autorizovaný prodejce musí být informován o vzniku reklamace okamžitě a ne později než 28 dnů po objevení se vady. Uplatňovatel reklamace musí dovolit inspekci místa a neprovádět opravy sám nebo prostřednictvím třetí osoby. Výrobce (resp. dovozce) si ponechává právo nezávisle vyšetřit okolnosti nehody, včetně kontroly místního meteorologického znaleckého sledování. Vzorky desek musí být poskytnuty pro testování, jestliže o ně výrobce (resp. dovozce) požádá. V opačném případě ztrácí reklamující nárok vyplývající z odpovědnosti výrobce za vady výrobku. 7. Nároky spotřebitele vyplývající z odpovědnosti výrobce za vady výrobku vyplývají z obecně platných právních předpisů. V případě prokazatelné výrobní vady materiálu je výrobce povinen vyměnit vadný výrobek za bezvadný nebo jej nahradit peněžním plněním podle těchto podmínek: o stáří výrobku od 0 do 2 let - nový výrobek nebo náhrada 100% pořizovací ceny o stáří výrobku od 2 do 5 let - náhrada 50% pořizovací ceny o stáří výrobku od 5 do 8 let - náhrada 25% pořizovací ceny o stáří výrobku od 8 do 10 let - náhrada 10% pořizovací ceny 8. Další práva a povinnosti výrobce nebo osoby oprávněné z reklamace jsou upravena příslušnými obecně závaznými právními předpisy ČR. LANIT PLAST, s.r.o. IČO v Praze, dne 1. ledna
