1 AQUA CONTACT PROVOZNĚ MANIPULAČNÍ ŘÁD ZEMNÍ FILTR ZF4 EO ZF 20 EO AQUA-CONTACT s.r.o. 5. května 287 Josefov Jaroměř mobil: IČ: tel: DIČ: CZ Firma je zapsána v obchodním rejstříku Krajským soudem v Hradci Králové, oddíl C, vložka 5396

2 OBSAH: 1. POPIS ZAŘÍZENÍ 1.1. Konstrukce 1.2. Popis funkce 1.3. Průvodní dokumentace 2. TECHNICKÉ PARAMETRY 2.1. Tělo nádrže s vnitřní technologií 2.2. Výkres filtru 3. PŘEPRAVA A MANIPULACE 3.1. Přeprava 3.2. Skladování 4. OSAZENÍ A DOPOJENÍ 4.1. Postup montáže 4.2. Důležitá ustanovení 4.3. Spodní voda 5. PŘIPOJENÍ POTRUBÍ 5.1. Napojení nátoku 5.2. Napojení odtoku 6. UVEDENÍ DO PROVOZU 6.1. Postup 6.2. Zkušební provoz 6.3. Správná funkce zařízení 7. PROVOZ A ÚDRŽBA 7.1. Provoz 7.2. Údržba 7.3. Opravy a servis 8. BEZPEČNOST 8.1. Hygienické zásady 9. PŘEHLED MOŽNÝCH ZÁVAD 10. DODAVATELÉ 11. ZÁRUKA 12. DOSAHOVANÉ HODNOTY PŘEČIŠTĚNÍ ODPADNÍCH VOD 13 TECHNICKÉ PARAMETRY FILTRU 14. ZÁRUČNÍ LIST 15. ZÁZNAMY O SERVISU A OPRAVÁCH

3 1. POPIS ZAŘÍZENÍ V TOMTO NÁVODU JSOU POPSÁNY POKYNY PRO SPRÁVNÝ PROVOZ, OBSLUHU, BEZPEČNOST A ÚDRŽBU ZEMNÍHO FILTRU NEDOVOLENÉ ČI NEODBORNÉ ZÁSAHY A MANIPULACE S TÍMTO ZAŘÍZENÍM JSOU PORUŠENÍM SMLUVNÍCH PODMÍNEK, COŽ MÁ ZA NÁSLEDEK ZTRÁTU ZÁRUKY TOHOTO VÝROBKU PO DODÁNÍ ZKONTROLUJTE ZDA DODÁVKA ODPOVÍDÁ DODACÍMU LISTU VČETNĚ POTŘEBNÉ DOKUMENTACE. ZKONTROLUJTE ZDA NEDOŠLO K POŠKOZENÍ DOPRAVCEM, V PŘÍPADĚ ZJIŠTĚNÍ ZÁVADY, IHNED S DOPRAVECEM SEPIŠTE ROZSAH POŠKOZENÍ. Zemní filtr plní funkci mechanicko-biologického dočištění odpadních vod z domácností, rekreačních objektů, penzionů, provozoven apod. Obvykle se zařazuje jako další stupeň čištění odpadní vody za biologický septik. Přečištěné odpadní vody lze vypouštět dle místních podmínek do vodoteče, dešťové kanalizace, zachytávat do jímky a použít v době vegetace pro zavlažování Konstrukce Zemní pískové filtry jsou vyráběny jako nesamonosné plastové nádrže oválného tvaru. Toto zařízení je vybaveno nátokovým potrubím v dimenzích DN 100 až DN 125 (dle typu). Vnitřní technologie se skládá z rozvodných kolen, drenážního potrubí a segmentů zajišťujících polohu drenáží. Na odtokové straně filtru vyúsťuje potrubí z nátokové (horní) i odtokové drenáže, na které je napojen větrací komínek. Ten slouží k přivzdušnění filtračního prostoru a přispívá ke správné funkci zařízení. V některých případech (dle projektu) je komínek nahrazen revizní šachtou. V tomto případě je komínek umístěn na poklopu revizní šachty Popis funkce Přečištěná odpadní voda je ze septiku přiváděna na zemní filtr do nátokového drenážního potrubí, kterým je rozváděna po celé ploše filtru. Voda gravitačně protéká pískovou filtrační náplní, kde dochází k zachycení zbytkového organického znečištění. Odtok přečištěné odpadní vody je proveden sběrným drenážním potrubím umístěným na dně nádrže.!!! Zemní pískový filtr je určen k dočišťování pouze odpadních splaškových vod!!! 1.3. Průvodní dokumentace Tento provozně manipulační řád pojednává o základních vlastnostech zemního filtru jako celku. Jako součást dodávky musí být průvodní dokumentace doplněna o tyto samostatné dokumenty: osvědčení o vodotěsnosti předávací protokol provedení montáže (pokud byla montáž uskutečněna výrobcem)

4 2. TECHNICKÉ PARAMETRY 2.1. Tělo nádrže s vnitřní technologií Materiály: Tělo nádrže Nátok Odtok Drenážní potrubí Krytí filtru lisované polypropylenové desky trubky PP HT s hrdlem a těsněním trubky PP HT bez hrdla ohebná drenážní trubka PVC PE folie Celý proces svařování je zajišťován proškolenými svářeči, kteří jsou držiteli svářečského oprávnění vhodného pro sváření všech použitých materiálů. Po zhotovení každé nádrže je provedena zkouška vodotěsnosti dle platné normy, aby byla zajištěna kvalita a vodotěsnost našich výrobků.

5 2.2. Výkres filtru (ZF 4 EO): Ke každému výrobku je dodán výkres dle typu ZEMNÍ PÍSKOVÝ FILTR ZF 4 EO Výrobce: AQUA-CONTACT s.r.o., Jaroměř-Josefov MĚŘÍTKO 1:30 6 UPRAVENÝ TERÉN min. 300 H-dle podélného profilu FOLIE PE PÍSKOVÝ PODSYP PÍSKOVÝ PODSYP (betonová deska) HLOUBIT

6 3. PŘEPRAVA A MANIPULACE 3.1. Přeprava Zemní filtr je vždy přepravován od výrobce posazen na dně nádrže. Při přepravě je nutno zajistit mechanickými prostředky, aby nádrž při přepravě neležela na nátoku, odtoku. Větrací komínek či revizní šachta jsou přepravovány v demontovaném stavu. Krycí folie je přepravována mimo zemní filtr, aby nedošlo k její poškození. zemní filtr je přepravován posazen na dně nádrže, skladování a manipulace musí být vždy pouze v poloze stejné jako je filtr instalován nádrž musí být při přepravě dostatečně zajištěna proti jakémukoliv pohybu při manipulaci musí být zajištěn dostatečný prostor pro manipulaci s nádrží nádrž je pro manipulaci samonosná a je možné s ní manipulovat pomocí vázacích lan a závěsných háků s dostatečnou nosností k zavěšení nádrže musí být použity úchyty připravené od výrobce k těmto účelům nádrž nelze vázat za nátok, odtok, drenážní potrubí ani vnitřní výztužná žebra při teplotách nižších než 5 C je třeba dbát zvýšené opatrnosti při přepravě a manipulaci s nádrží z důvodu křehnutí polypropylenu výrobce nezodpovídá za škody způsobené nesprávnou přepravou a na takto způsobené škody se nevztahuje záruka výrobku 3.2. Skladování skladovat vždy ve vertikální poloze (poloha montáže) pokud se skladuje déle než 1 měsíc je nutno před montáží zkontrolovat správnou funkčnost a celistvost vnitřní technologie skladovat v místech, kde je zamezeno případnému mechanickému poškození filtru dbát zvýšené opatrnosti při manipulaci v případě poklesu teplot pod 5 C výrobce nezodpovídá za škody způsobené nesprávným skladováním filtru a na takto způsobené škody se nevztahuje záruka výrobku 4. OSAZENÍ A DOPOJENÍ 4.1. Postup montáže montážní jámu hloubit 0,9 m od spodní hrany odtokového potrubí ze septiku zemní filtr musí být osazen do pískového nebo betonového lože o tloušťce min. 10 cm. Lože musí přesahovat okraj filtru minimálně o 20 cm. pískové lože, příp. bet. deska, musí být vodorovné, v případě vyšší hladiny spodní vody lze nádrž osadit do suchého betonu (násl. s dalším obetonováním nádrže) v případě osazení do nepropustné jámy (jílové podloží) provést osazení do suchého betonu a spodní obetonování, min. 50 cm opatření proti vztlaku od povrchové vody filtr se usadí na připravené lože a natočí tak, aby souhlasil směr nátoku a odtoku odpovědná osoba napojí nátokové a odtokové potrubí, pod potrubím nutno ručně hutnit podsyp, aby nedošlo k pozdějšímu propadnutí potrubí nebo jeho rozpojení propojení nátoku filtru se septikem se provádí pomocí převleku příslušné dimenze provede se napojení větracího komínku či revizní šachty filtr se začne plnit filtrační náplní provede se zásyp odtokového drenážního potrubí štěrkem frakce 8/16 do výše 5 cm nad

7 horní hranu potrubí následně se plní filtr pískem frakce 2-4 mm do ½ výšky těla filtru poté se musí začít s obsypem i z vnější strany filtru, aby byl vytvořen protitlak na stěny filtru a nedošlo k jeho deformaci písková náplň uvnitř filtru se ručně hutní, aby nedocházelo k jeho pozdějšímu samovolnému hutnění po dosypání pískem až po spodní hranu horního drenážního potrubí se provede obsyp drenážního potrubí štěrkem frakce 8/16 do výše 5 cm nad horní hranu potrubí zbylý prostor se dosype opět pískem a provede se nasypání písku po celé ploše tak, aby na středu nádrže byl násyp cca 5 cm nad horní okraj filtru od středu se vrstva písku snižuje k okrajům,aby bylo dosaženo mírného spádu směrem k okrajům zakrytí filtru geotextílií a PE folií (brání nežádoucímu vnikání povrchové vody ) 4.2. Důležitá ustanovení montážní jáma musí být bez ostrých hran a kamenů, aby nedošlo k poškození pláště dále musí mít dostatečnou vůli, aby nedocházelo při usazování k zjevnému příčení nádrže dodržet navržené podloží nádrže dle pokynů projektanta (pískové lože, betonová deska) zajistit dostatečný montážní prostor pro manipulaci a usazení zemního filtru plnit filtračními náplněmi se zvýšenou opatrností, aby nedošlo k poškození vnitřní technologie filtru po naplnění filtru do ½ jeho výšky obsypávat filtr z vnější strany, popřípadě zeminou jemné zrnitosti až k hornímu okraji zemního filtru napojení nátoku a odtoku musí provádět odpovědná osoba, která zodpovídá za tuto činnost v případě požadavku na pojezdnost je nutné provést betonovou desku s armováním nádrže (nutno konzultovat s projektantem a výrobcem) při zpětném obsypu nesmí dojít k posunu filtru z důvodu bezpečnosti napojeného potrubí, aby nedošlo k jejich porušení okolní zeminu hutnit pod potrubím ručně po vrstvách cca 30 cm, aby nedošlo k pozdějšímu propadnutí potrubí nebo jeho rozpojení nikdy nehutnit strojně 4.3. Spodní voda V případě výskytu spodní vody je nutné učinit opatření proti působení vztlaku. učinit opatření ke snížení spodní vody tak, aby instalace filtru probíhala bez ovlivňování spodní vodou (snížit její hladinu pod úroveň montáže, a to oddrenážováním nebo zčerpáváním) zemní filtr vždy usazovat na betonové lože suchý beton nejlépe s armovací sítí po usazení betonovat minimálně do výšky 50 cm po celém obvodu (betonáž provádět po cca 50 cm výšky a po vytvrdnutí pokračovat nutno konzultovat s projektantem) beton se používá suchý z vnějšku se provádí rovnoměrný obsyp pískem, jemnou zeminou případně betonáž v případě vyšší hladiny spodní vody (betonáž provádět po cca 50 cm výšky a po vytvrdnutí pokračovat nutno konzultovat s projektantem)

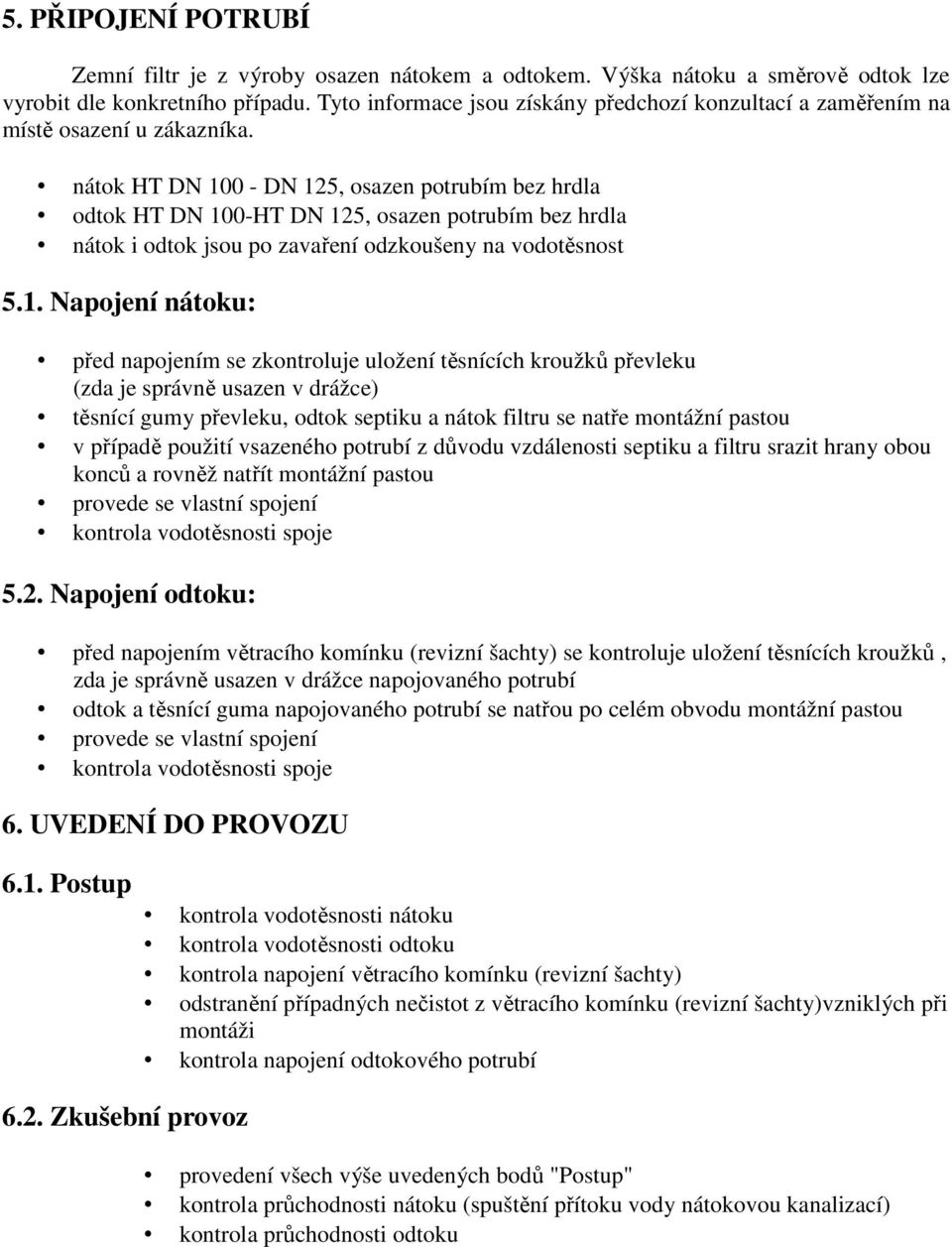

8 5. PŘIPOJENÍ POTRUBÍ Zemní filtr je z výroby osazen nátokem a odtokem. Výška nátoku a směrově odtok lze vyrobit dle konkretního případu. Tyto informace jsou získány předchozí konzultací a zaměřením na místě osazení u zákazníka. nátok HT DN DN 125, osazen potrubím bez hrdla odtok HT DN 100-HT DN 125, osazen potrubím bez hrdla nátok i odtok jsou po zavaření odzkoušeny na vodotěsnost 5.1. Napojení nátoku: před napojením se zkontroluje uložení těsnících kroužků převleku (zda je správně usazen v drážce) těsnící gumy převleku, odtok septiku a nátok filtru se natře montážní pastou v případě použití vsazeného potrubí z důvodu vzdálenosti septiku a filtru srazit hrany obou konců a rovněž natřít montážní pastou provede se vlastní spojení kontrola vodotěsnosti spoje 5.2. Napojení odtoku: před napojením větracího komínku (revizní šachty) se kontroluje uložení těsnících kroužků, zda je správně usazen v drážce napojovaného potrubí odtok a těsnící guma napojovaného potrubí se natřou po celém obvodu montážní pastou provede se vlastní spojení kontrola vodotěsnosti spoje 6. UVEDENÍ DO PROVOZU 6.1. Postup kontrola vodotěsnosti nátoku kontrola vodotěsnosti odtoku kontrola napojení větracího komínku (revizní šachty) odstranění případných nečistot z větracího komínku (revizní šachty)vzniklých při montáži kontrola napojení odtokového potrubí 6.2. Zkušební provoz provedení všech výše uvedených bodů "Postup" kontrola průchodnosti nátoku (spuštění přítoku vody nátokovou kanalizací) kontrola průchodnosti odtoku

9 6.3. Správná funkce zařízení nátok a odtok jsou volně průchozí, nedochází k ucpávání revizní šachta se uzavře poklopem (pokud je použita) 7. PROVOZ A ÚDRŽBA NYNÍ JE FILTR PŘIPRAVEN K UŽÍVÁNÍ OBSLUHU A ÚDRŽBU FILTRU ZAJIŠŤUJE MAJITEL DÍLA NEBO JÍM POVĚŘENÁ OSOBA. OBSLUHA MUSÍ BÝT OSOBA STARŠÍ 18-TI LET A MUSÍ BÝT DOKONALE OBEZNÁMENA S NÁVODEM PRO PROVOZ A ÚDRŽBU ZAŘÍZENÍ. ZAŘÍZENÍ JE 100 % BEZÚDRŽBOVÉ Kontrolovat je nutno především: průchodnost nátoku a odtoku čistotu vody ve větracím komínku (revizní šachtě)!!! Provádět pravidelné kontroly funkčnosti zařízení 1x za 3 měsíce!!! 7.1. Provoz průchodnost nátoku a odtoku kontrola zda nedošlo k mechanickému poškození nátoku a odtoku čistota vody ve větracím komínku (revizní šachtě) zápis do provozního deníku Do provozního deníku se zapisuje: - změny provozního stavu - záznamy o poruchách a jejich odstranění - výměna filtračních náplní - provedené rozbory odpadní vody 7.2. Údržba zařízení je 100 % bezúdržbové Výměna filtračních náplní cca 1x za let (při správném provozování septiku) 7.3. Opravy a servis V případě nutnosti servisu či oprav kontaktujte naší firmu. Vždy Vám rádi pomůžeme s řešením Vašeho problému.

10 7.4. Výměna filtračních náplní provede se v odkrytí zeminy z těla filtru a po stranách těla cca 0,5 m do hloubky od horní hrany filtru odstranění krycí PE folie vybrání filtračních náplní likvidace filtračních náplní vhodným způsobem oplach těla filtru a vyčištění případných nečistot zpětné plnění dle pokynů v kapitole 4.1.Postup montáže 7.5. Důležitá ustanovení výměny náplní dbát zvýšené opatrnosti při odkrývání zeminy, aby nedošlo k poškození těla filtru a všech jeho částí provést odkrytí filtru po stranách nádrže dle návodu v kapitole 7.4.Výměna filtračních náplní vybrání filtračních náplní provádět se zvýšenou pozorností s ohledem na drenážní potrubí a vnitřní technologii filtru zakrytí filtru provést nepoškozenou PE krycí folií, aby nedocházelo k vnikání povrchových vod do filtru 8. BEZPEČNOST Bezpečnost popsaná v tomto dokumentu obsahuje předpisy a doporučení stanovená výrobcem. Je nutné, aby odpovědná osoba (obsluha, odpovědní pracovníci) si před započetím jakýkoliv prací, manipulací s filtrem a jeho instalací, přečetli a dokonale se obeznámili se zásadami a pokyny výrobce. Je důležité, aby byli dodrženy všechny pokyny tak jak jsou zde popsány. Návody k použití a obsluze zařízení musí být dostupné v místě osazení filtru. nátok a odtok nesmí jevit známky netěsností a uvolnění připojovací potrubí musí být napojeno odborným pracovníkem a to vždy s těsnícím kroužkem zamezit přístupu mechanických nečistot (větve, kameny, velké zbytky jídla, hadry) nádrž nemá pojezdnou konstrukci, z tohoto důvodu dodržet odstup od nádrže 2 m po skončení údržby či oprav zabezpečit víko větracího komínku(revizní šachty) šrouby osazenými z výroby, aby se zabránilo přístupu nepovolaných osob

11 8.1. Hygienické zásady Obsluha při údržbě či opravách stále pracuje v infekčním prostředí. Z tohoto důvodu musí dodržovat preventivní hygienické zásady. Hygienické zásady při údržbě filtru a výměně filtračních náplní: používat ochranné pomůcky (gumové rukavice, ochranné brýle, vhodný pracovní oděv) při práci nejíst, nepít a nekouřit použitý pracovní oděv nepoužívat pro jiné účely a vždy vhodným způsobem desinfikovat po práci se vždy umýt desinfekčním mýdlem chránit kůži před kontaktem s odpadní vodou a materiálem vzorky s odpadní vodou neukládat uvnitř obytných místností a zařízení udržovat v čistotě celé zařízení filtru a její okolí použité pracovní nářadí vždy po skončení práce omýt desinfekčními roztoky (chloramin D, SAVO) 9. PŘEHLED MOŽNÝCH ZÁVAD Odpadní voda nepřitéká Přečištěná voda neodtéká Nesplnění daných hodnot při rozborech 10. DODAVATELÉ ucpané nátokové potrubí kontrola nátokového potrubí, případně jeho pročištění ucpané odtokové potrubí kontrola odtokového potrubí, případně jeho pročištění nadměrné množství kalu v septiku provést odkalení septik případně kontaktovat AQUA-CONTACT s.r.o. zemní filtr s nátokem, odtokem+ - AQUA-CONTACT s.r.o větrací komínek (revizní šachta), 5.května 287 montážní práce + doprava Jaroměř-Josefov

12 11. ZÁRUKA Záruka je poskytována takto : Zemní filtr s vnitřní technologií a větracím komínkem (revizní šachtou) AQUA-CONTACT s.r.o. Podmínky záruky: závada vznikla konstrukční chybou, při výrobě nebo použitím vadného materiálu zemní filtr bude provozován dle tohoto provozně-manipulačního řádu budou použity pouze originální náhradní díly dodávané výrobcem zásahy a opravy do zařízení smějí provádět pouze oprávněné osoby (výrobce, smluvní servis) filtr bude používán jen k čištění kapalin uvedených v kapitole 1.POPIS ZAŘÍZENÍ záruka na montážní práce a dopravu je poskytována pouze v případě, že byli tyto činnosti uskutečněny společností AQUA-CONTACT s.r.o. pokud tomu tak nebylo, za škody vzniklé při nesprávné montáži, manipulaci a přepravě nese zodpovědnost osoba zajišťující tuto činnost 12. DOSAHOVANÉ HODNOTY ČIŠTĚNÍ ODPADNÍCH VOD Zemní pískový filtr se osazuje jako dočišťovací zařízení odpadních vod za biologický filtr případně ČOV. Při správném provozování těchto zařízení je možno dodržet hodnoty uvedené v příloze č. 1 nařízení vlády č. 416/2010 Sb. (tabulka 1A) HODNOTY DOSAHOVANÁ ŮČINNOST BSK 5 cca 90 % CHSK cca 90 % NL cca 90 % Tabulka 1A NV č. 416/2010 Sb. KATEGORIE [EO] [mg/l] CHSKcr BSK5 N-NH4 NL Pcelk Escherichia coli [KTJ/ 100ml] Enterokoky < až > TECHNICKÉ PARAMETRY FILTRU PARAMETR - Celková účinná plocha [m 2 ] 4-13,5 Objem písku [m 3 ] Cca 2,5-9 Objem štěrku [m 3 ] Cca 1,5-5 Rozměry nádrže LxŠxH [m] 3x1,5x1 7,5x1,5x1 Hmotnost [kg]

13 14. ZÁRUČNÍ LIST VÝROBEK TYP:... VÝROBNÍ ČÍSLO:... DATUM PŘEVZETÍ KUPUJÍCÍM:... VÝROBCE:... (Razítko a podpis) MONTÁŽ DATUM:... INSTALACE A USAZENÍ PROVEDENO FIRMOU:... (Razítko a podpis)

14 15. ZÁZNAMY O SERVISU A OPRAVÁCH DATUM POPIS REKLAMOVANÉ ZÁVADY, ÚKON, RAZÍTKO A PODPIS
