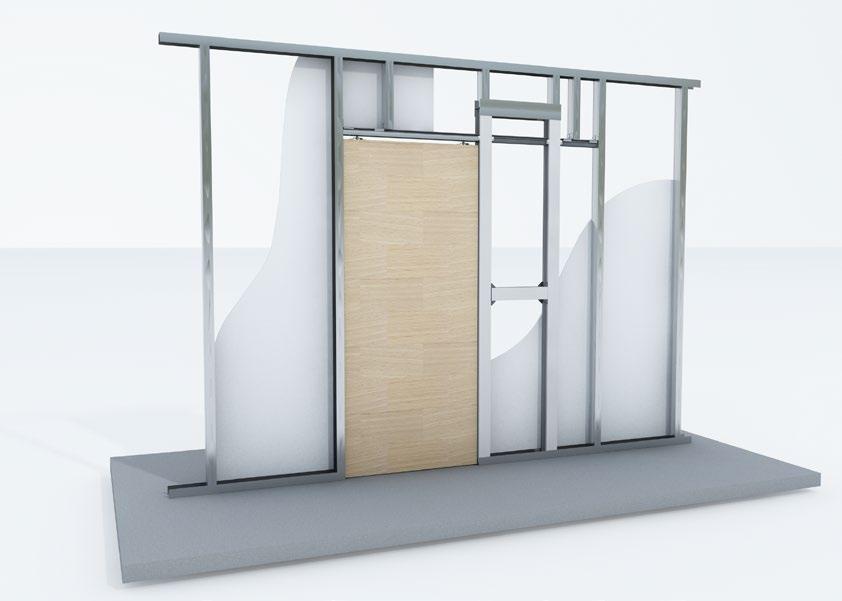

1 Knauf Pocket Kit Montážny návod Systém pre posuvné dvere do sadrokartónových priečok Systémy suchej výstavby 09/2017

2 Obsah Obsah balenia Montážne rozmery Montáž montážnej lišty Montáž puzdrových profilov Montáž vrchných CW profilov Nalepenie revízneho profilu Inštrukcie k oplášteniu Montáž dverí Montáž vodiaceho tŕňa Zavesenie dverí Montáž zarážok

Obsah balenia Knauf Pocket Kit Sada Pocket Kit pre drevené dverné krídlo F4 B F D A E E L C M I G J K N O P Q D R V H T S U Knauf Pocket Kit Obsah balenia Predmontovaná montážna lišta: A: Zarážka

4x Puzdrové profily: F: G: Puzdrový profil dlhý, 2x pravý, 2x ľavý Puzdrový profil krátky, 2x 75 mm Kit: I: J: K: N: Vodiaci tŕň, 75 mm, 1x Svorka puzdrových profilov, 75 mm, 2x Montážna podložka, 75

3 Obsah balenia Knauf Pocket Kit Sada Pocket Kit pre drevené dverné krídlo F4 B F D A E E L C M I G J K N O P Q D R V H T S U Knauf Pocket Kit Obsah balenia Predmontovaná montážna lišta: A: Zarážka dorazovej strany, 1x B: Zarážka puzdrovej strany, 1x C: Montážna lišta, čierna eloxovaná, 1x D: Úchytka montážnej lišty, 4x E: Nosný vozík štandard pre drevené dvere, 2x F4: Spojka montážnych líšt, 4x Puzdrové profily: F: G: Puzdrový profil dlhý, 2x pravý, 2x ľavý Puzdrový profil krátky, 2x 75 mm Kit: I: J: K: N: Vodiaci tŕň, 75 mm, 1x Svorka puzdrových profilov, 75 mm, 2x Montážna podložka, 75 mm, 2x Fixačná pomôcka, 75mm, 2x 100 mm Kit: O: Vodiaci tŕň, 100 mm, 1x P: Svorka puzdrových profilov, 100 mm, 2x Q: Montážna podložka,100 mm, 2x R: Adaptér k montážnej lište, 8x V: Fixačná pomôcka, 100 mm, 2x Príslušenstvo: H: Stojka pre puzdrový profil, mm, 2x L: Montážny profil, 2x M: Ochranný profil, 1x Náradie: S: Šesťhranný kľúč, SW 3, 1x T: Vidlicový kľúč, obojstranný, 1x U: Skrutky pre opláštenie, 2 mm vrták a spojka montážnej lišty pre dvojkrídlové prevedenie 1_2

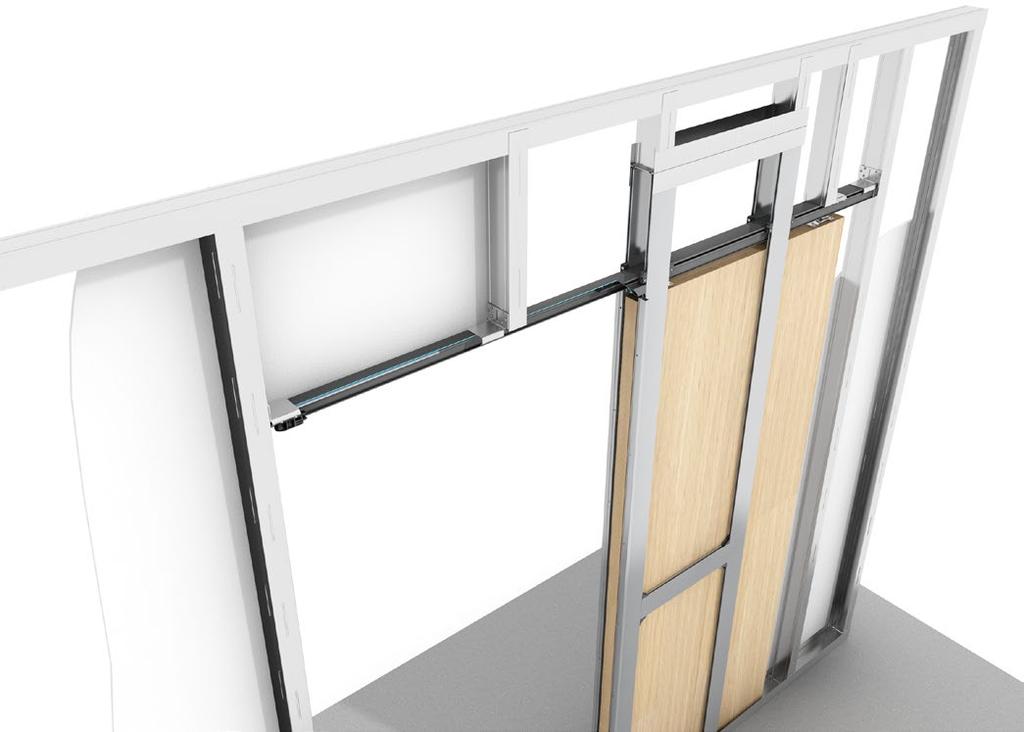

4 Jednokrídlové prevedenie rozmery a popis Pohľad Knauf UW-Profil 600 mm Knauf UW-Profil Knauf CW-Profil min. 100 mm Montážna lišta C Puzdrový profil F Montážna podložka Montážna výška -MH- -UKL- Výška miestnosti HHP Montážna šírka -MB- Montážna lišta -C- = min. 2 x TBB + 10 mm Potrebné miesto -PB- = min. 2 x TBB mm Jednokrídlové prevedenie Montážne rozmery drevené dverné krídlo TBB MB TBH MH C PB * Údaje v tabuľke vychádzajú zo štandardných rozmerov drevených dverných krídel. Pri iných rozmeroch pozri prepočtovú tabuľku pre neštandardné rozmery. TBB TBH MB MH UKL Šírka dverného krídla Výška dverného krídla Montážna šírka Montážna výška Výška spodnej hrany montážnej lišty C B PB Dĺžka montážnej lišty Hĺbka puzdra Potrebné miesto

5 Montážne rozmery Knauf Pocket Kit Montážne rozmery Priečny rez - prevedenie drevené dverné krídlo so 75mm profilmi a štandardnými rozmermi dverí TBH 1985 Knauf CW-Profil HHP Horizontálny rez drevené dverné krídlo šírka dverného krídla -TBB- Puzdro 51/76 Doraz 11, mm 2021 mm -UKL- vrstva TN 3,0x20 vrstva XTN 3,9x33 75/100 -B- Neosádzať žiadne hmoždinky, zásuvky a pod. Montážna lišta -C- = min. 2 x TBB + 10 mm Montážna šírka -MB- Prepočtová tabuľka pre neštandardné rozmery C 2xTBB+10 mm B TBB-5 mm UKL TBH+36 mm MB TBB+15 mm MH* TBH+15 mm 3_4

6 Montážne rozmery Priečny rez prevedenie sklenené dverné krídlo Knauf UW-Profil 600 mm Knauf UW-Profil Knauf CW-Profil -UKLmin. 100 mm Montážna lišta C Puzdrový profil F Montážna podložka Montážna výška -MH- Výška miestnosti HHP Montážna šírka -MB- Montážna lišta -C- = min. 2 x TBB + 10 mm Potrebné miesto -PB- = min. 2 x TBB mm Jednokrídlové prevedenie Montážne rozmery sklenené dverné krídlo TBB MB TBH MH C PB * Údaje v tabuľke vychádzajú zo štandardných rozmerov dverných krídel. Pri iných rozmeroch pozri prepočtovú tabuľku pre neštandardné rozmery. TBB TBH MB MH UKL Šírka dverného krídla Výška dverného krídla Montážna šírka Montážna výška Výška spodnej hrany montážnej lišty C B PB Dĺžka montážnej lišty Hĺbka puzdra Potrebné miesto

7 Montážne rozmery Knauf Pocket Kit Montážne rozmery Priečny rez - prevedenie sklenené dverné krídlo so 75mm profilmi TBH 1975 Knauf CW-Profil HHP mm 2016 mm -UKL- Horizontálny rez sklenené dverné krídlo Puzdro 51/76 Doraz 75/100 Šírka dverného krídla -TBB- vrstva TN 3,0x20 vrstva XTN 3,9x33 -B- Montážna šírka -MBneosádzať žiadne hmoždinky, zásuvky a pod. Montážna lišta -C- = min. 2 x TBB + 10 mm Potrebné miesto -PB- = min. 2 x TBB mm 11,5 Prepočtová tabuľka pre neštandardné rozmery C 2xTBB+10 mm B TBB-5 mm UKL TBH+41 mm MB TBB+15mm MH TBH+20 mm Copyright by Knauf Gips KG 5_6 Seite??

8 Dvojkrídlové prevedenie rozmery a popis 600 mm Pohľad Knauf UW-Profil Knauf UW-Profil Knauf CW-Profil min. 100 mm Montážna lišta C Puzdrový profil F Spojka Montážnych líšt Montážna podložka Montážna výška -MH- Výška miestnosti HHP Montážna šírka -MB- Montážna lišta -C- Potrebné miesto -PB- Dvojkrídlové prevedenie Montážne rozmery drevené a sklenené dverné krídla Prepočtová tabuľka pre neštandardné rozmery Drevo Sklo C 4xTBB+20 mm 4xTBB+20 mm UKL B UKL MB TBB+20 mm TBH+36 mm 2xTBB-20 mm TBB+20 mm TBH+41 mm 2xTBB-20 mm TBH TBB TBB B MH TBH+15 mm TBH+20 mm C B

Dvojkrídlové prevedenie Návod na montáž Horizontálny rez drevené dverné krídlo Puzdro Doraz Doraz

9 Montážne rozmery Knauf Pocket Kit Montážne lišty pripojiť k sebe stranami s revíznymi otvormi! Montážne lišty priskrutkovať! Odstránťe transportné poistné skrutky M4x6! Dvojkrídlové prevedenie Návod na montáž Horizontálny rez drevené dverné krídlo Puzdro Doraz Doraz Puzdro Doraz Doraz TIP: Pre lepšiu optiku pri zatvorených dverách je doporučené, aby hrany dverí, ktoré do seba zapadajú boli kónicky upravené. 7_8

POZOR: Pred skrátením montážnej lišty sa uistite, že vodiaca

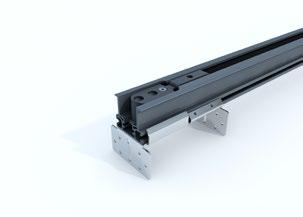

10 1 Montážna lišta môže byť pri nedostatku miesta skrátená. Pozor na minimálne šírky! POZOR: Pred skrátením montážnej lišty sa uistite, že vodiaca lišta so zarážkou v puzdrovej strane, nosný vozík a úchytka montážnej lišty sú vytiahnuté a nebudú poškodené. C -C- 3.

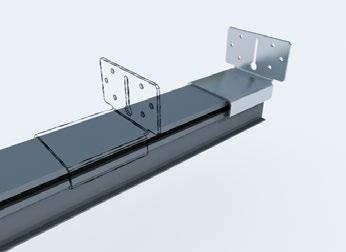

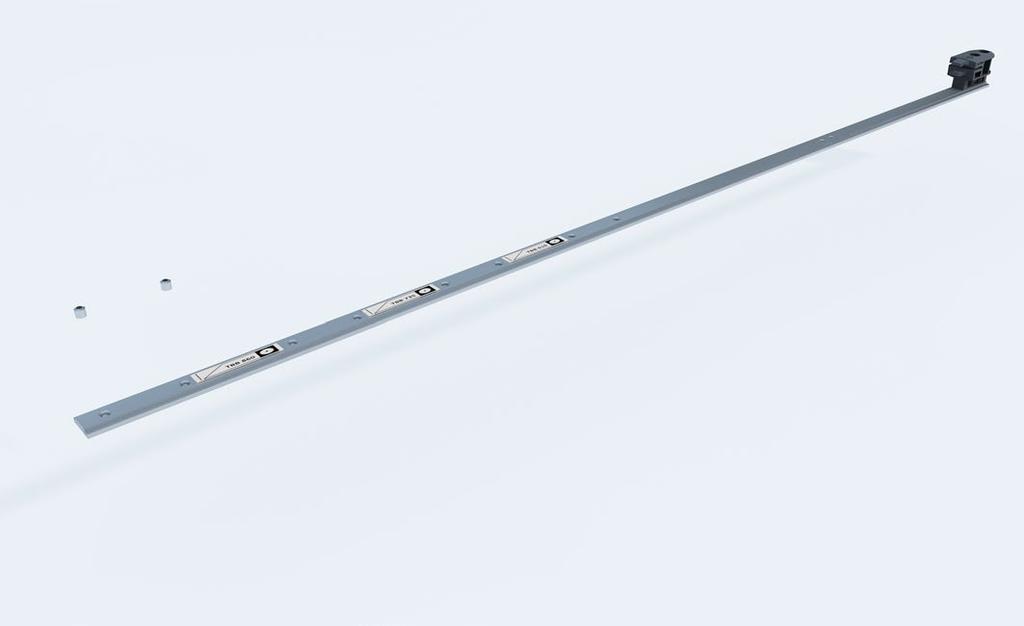

11 Montáž Knauf Pocket Kit 2 Pri skrátení montážnej lišty treba skrátiť aj vodiacu lištu so zarážkou v puzdrovej strane. 3. D 4. C Pri prevedení so systémom Tichý doraz alebo Push to open, dbajte na pokyny z príslušných montážnych návodov. 9_10

12 3 Zavesenie montážnej lišty POZOR: Údaje v tabuľke vychádzajú zo štandardných rozmerov dverných krídel. Pri iných rozmeroch pozri prepočtovú tabuľku pre neštandardné rozmery. MH Dĺžka montážnej lišty Dverné krídlo drevené sklenené MH 2000 mm 1995 mm HHP Dorazová strana Puzdrová strana MH MH UKL UKL LN 3,5x16 1 LN 3,5x16 POZOR: Revízny otvor montážnej lišty osadiť na dorazovú stranu! POZOR: Dbajte na pravouhlosť! x LN 3,5x

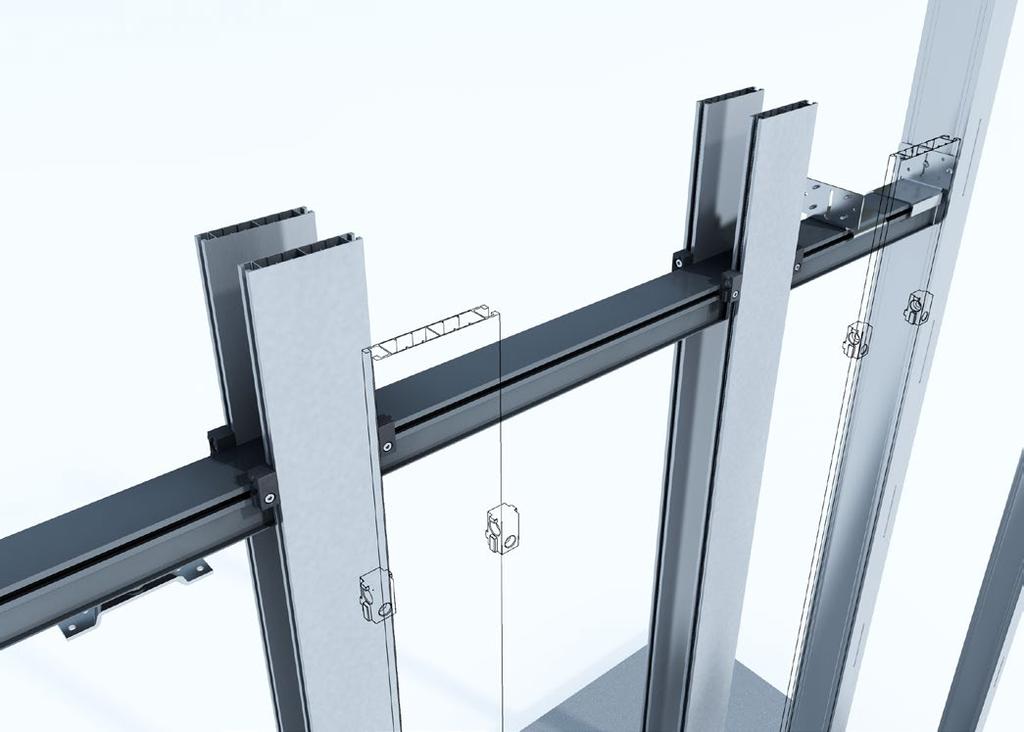

13 Montáž Knauf Pocket Kit 4 Montážnu podložku odstrániť 5 Montáž puzdrových profilov F G 11_12

14 6 Umiestnenie stojok pre puzdrové profily Priskrutkovanie s vhodnými skrutkami! H X UW Profil X 75 mm min. 51 mm 100 mm min. 76 mm 7 Puzdrový profil zatlačiť do stojok 400

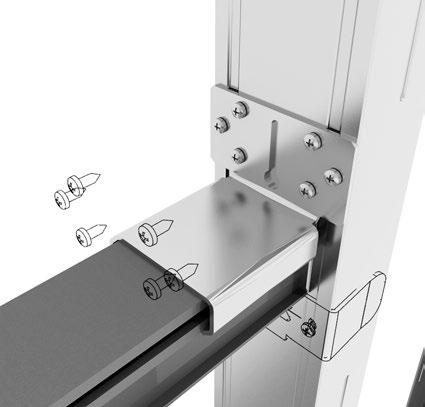

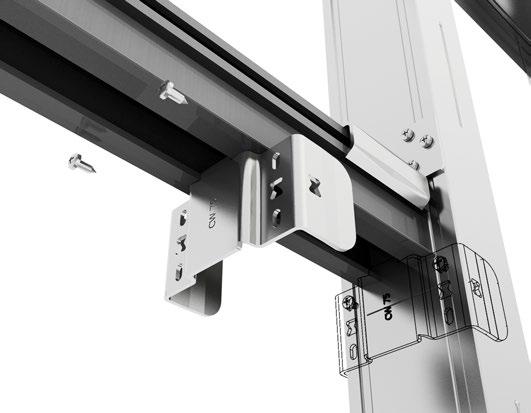

15 Montáž Knauf Pocket Kit 8 Upevnenie puzdrových profilov k montážnej lište. Odstráňte transportné poistné skrutky M4x6! CW100 R 3. 3 M4x30 CW75 M4x M4x16 13_14

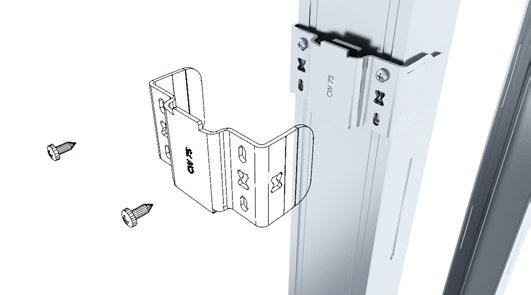

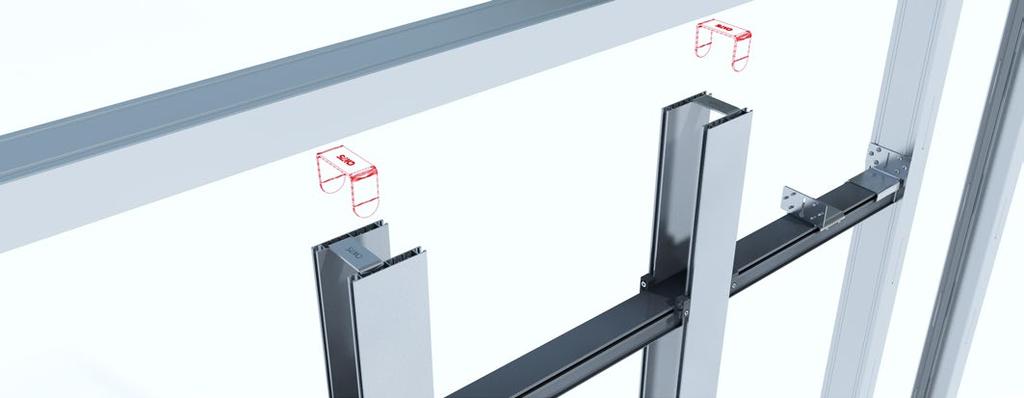

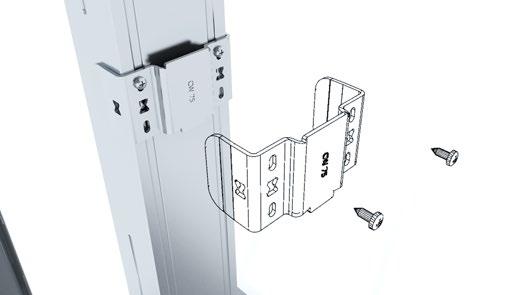

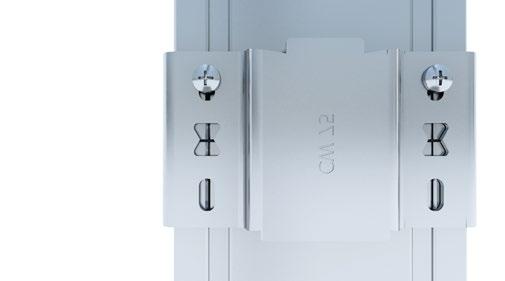

16 9 Vystuženie puzdrových profilov svorkami J / P 10 Montáž vrchných CW profilov 3. 1 LN 3,5x16 Pri montáži hliníkových skrytých profilov nemontujte ešte CW profily v prechodovom priestore. Postupujte podľa návodu Skrytá hliníková zárubňa.

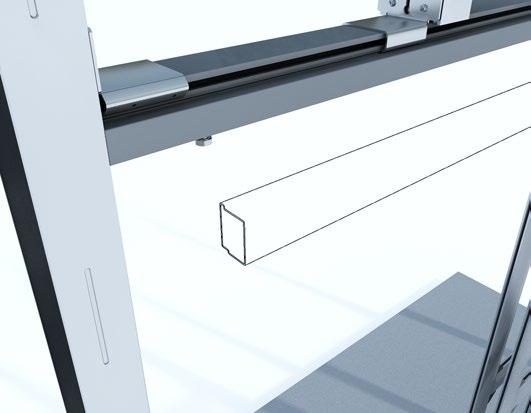

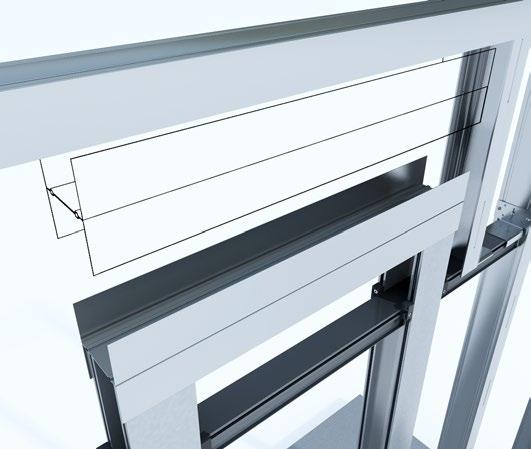

17 Montáž Knauf Pocket Kit 11 Montáž vrchných UW a CW profilov Revíznu lištu odrezať na montážnu šírku MB- a prilepiť na montážnu lištu MB L Všimnite si nálepku! 3. 15_16

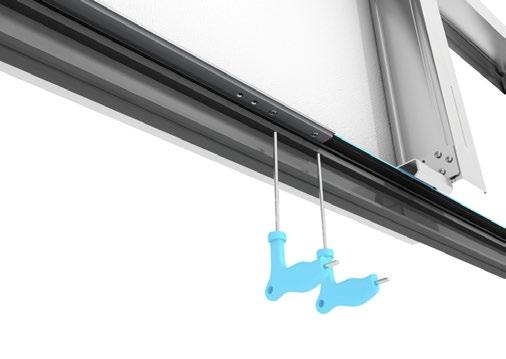

13 Pred opláštením treba osadiť fixačné pomôcky a skontrolovať pohyblivosť puzdrového dorazu Skrutky puzdrových profilov dotiahnuť do montážnej lišty

N/V Opláštenie priečny rez Prevedenie sklenené dverné krídlo Prevedenie drevené dverné krídlo Začať skrutkovať od podlahy a postupne pokračovať ku

18 13 Pred opláštením treba osadiť fixačné pomôcky a skontrolovať pohyblivosť puzdrového dorazu Skrutky puzdrových profilov dotiahnuť do montážnej lišty len prstami, tak aby bola zabezpečená pohyblivosť. N/V Opláštenie priečny rez Prevedenie sklenené dverné krídlo Prevedenie drevené dverné krídlo Začať skrutkovať od podlahy a postupne pokračovať ku stropu. Začať skrutkovať od podlahy a postupne pokračovať ku stropu. cca. 10 mm cca. 10 mm HHP HHP Opláštenie Opláštenie koordinovať so zamýšľaným typom zárubne. Informujte sa vopred aký typ zárubne bude použitý a dbajte na pokyny z príslušných montážnych návodov.

8 12,5 Montáž Knauf Pocket Kit 14 Po opláštení odstráňte všetky fixačné pomôcky z

15 Umiestnenie úchytiek pre drevené dvere Nasledujúci návod na montáž dverí

Odporúčané skrutky 4,5 x 55 poľgulatá hlava (Nie sú súčasťou balenia) 60 40 E Pri

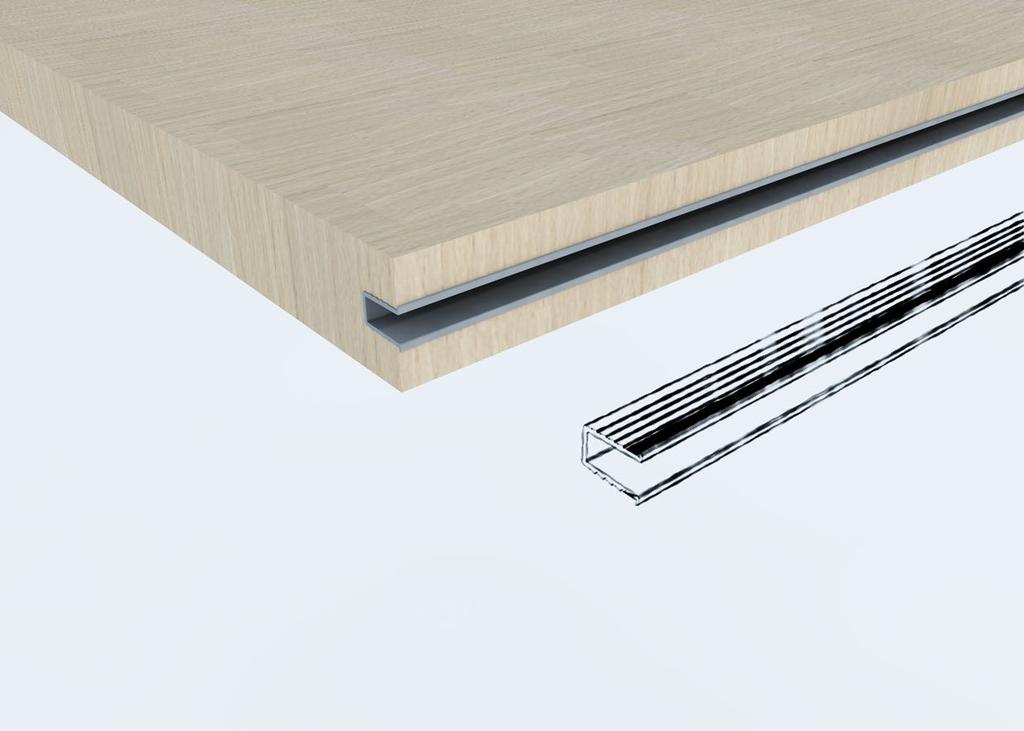

19 8 12,5 Montáž Knauf Pocket Kit 14 Po opláštení odstráňte všetky fixačné pomôcky z puzdrových profilov. 15 Umiestnenie úchytiek pre drevené dvere Nasledujúci návod na montáž dverí zachovajte a odovzdajte montérovi príslušných dverí. Odporúčané skrutky 4,5 x 55 poľgulatá hlava (Nie sú súčasťou balenia) E Pri montáži sklenených dverí postupovať podľa návodu Príslušenstvo pre sklenené dvere. 16 Nalepenie ochranného profilu pre vodiaci tŕň S ochranným profilom Bez ochranného profilu M N 17_18

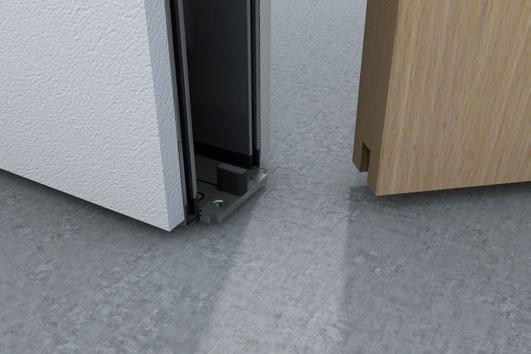

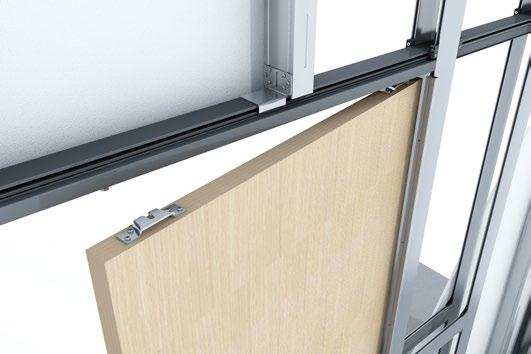

20 17 Montáž vodiaceho tŕňa Poznámka: Vodiaci tŕň Može byť alternatívne prilepený! I / O 5 3,5 x Osadenie dverí Pri montáži sklenených dverí postupovať podľa návodu pre Príslušenstvo pre sklenené dvere.

21 Montáž Knauf Pocket Kit 19 Nastavenie dverí ± 3 T SW 13 19_20

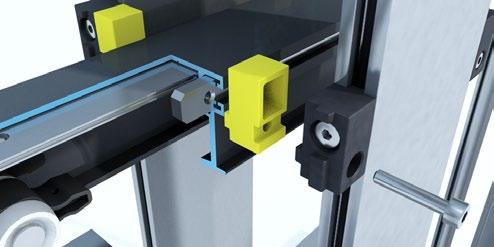

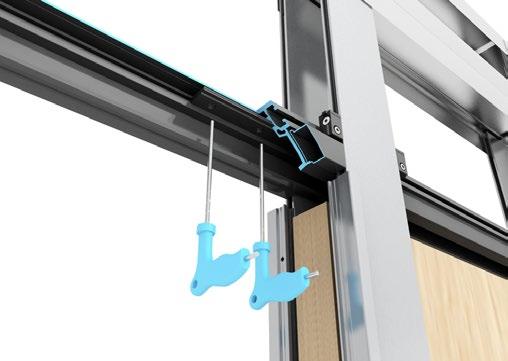

22 20 Nastavenie a upevnenie puzdrového dorazu A B S

23 Montáž Knauf Pocket Kit 21_22

24 Konštrukčné, statické a stavebnofyzikálne vlastnosti systémov Knauf sa dosiahnu iba v prípade, že sú použité systémové výrobky Knauf, alebo výrobky výslovne odporúčané spoločnosťou Knauf. Právo na technické zmeny vyhradené. Platí vždy aktuálne vydanie. Okrem údajov v tomto technickom liste je nutné dodržiavať všetky všeobecne dostupné pravidlá pre výstavbu, normy, smernice a vyhlášky. Naša záruka sa vzťahuje len na produkty firmy Knauf. Údaje o spotrebe, množstve a vyhotovení vychádzajú z praxe, a preto nemôžu byť bez korekcií použité v odlišných podmienkach. Všetky práva vyhradené. Zmeny, dotlač, fotomechanická a elektronická reprodukcia, aj čiastočná, podlieha výslovnému súhlasu firmy Knauf. Knauf Bratislava, s.r.o. Einsteinova 19, Bratislava SK Zákaznícky servis info@knauf.sk Systémy suchej výstavby
