1 POUTNICKÝ DŮM U ANEŽSKÉHO KLÁŠTERA V PRAZE BAKALÁŘSKÁ PRÁCE - PORTFOLIO PŮVODNÍ A PŘEPRACOVANÉ STUDIE Otakar Neumann atelier Stempel & Beneš FA ČVUT 2014/1015

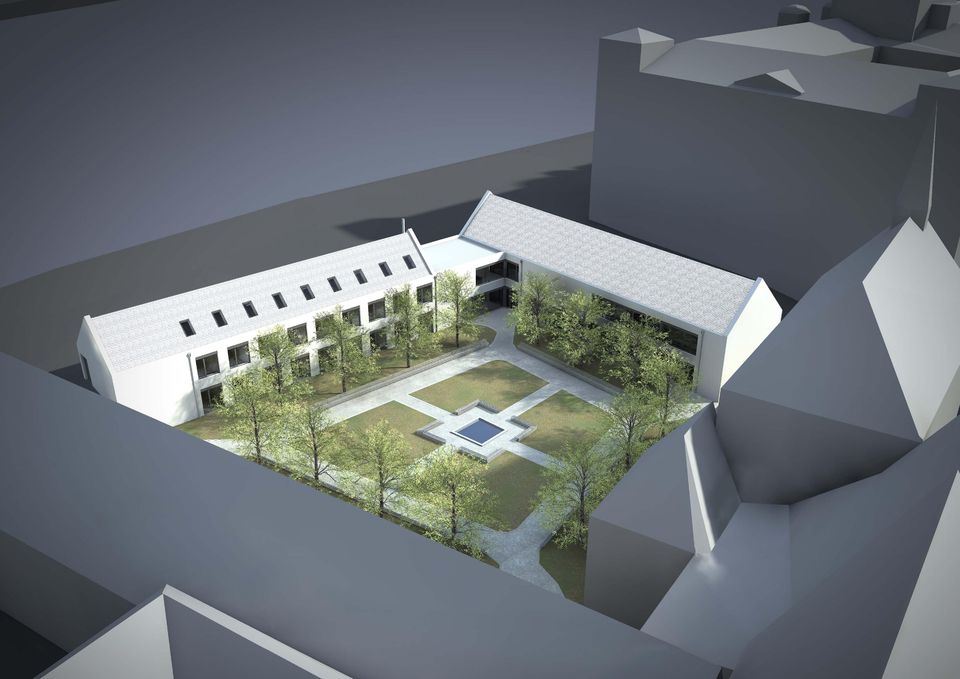

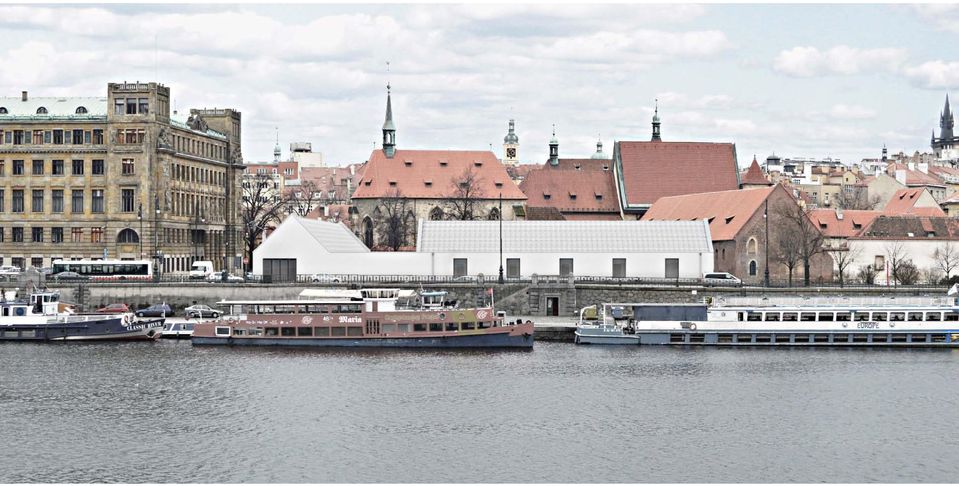

2 PŮVODNÍ STUDIE Dům pro poutníky je situován v části areálu Anežského klášteru, která sousedí s budovou ministerstva průmyslu a obchodu. Dům se měřítkem zařazuje spíše mezi budovy Anežkého kláštera, než aby se přidal mezi ostatní mohutné budovy na nábřeží. Dům je situován podél okraje čtvercového pozemku a obepíná tak nově vytvořený veřejně přístupný park a chrání jej tak před hlukem z automobilové dopravy z Dvořákova nábřeží. V domě jsou pokoje pro 126 poutníků. Jsou skromné velikostí, ale velkorysé výhledem do parku s kostelem svatého Salvátora. Poutníkům je k dispozici také modlitebna s kapacitou 130 míst, která zároveň slouží jako prostor pro pořádání společenských a kulturních akcí nejen pro ubytované poutníky, ale také pro veřejnost. V domě se také nachází chráněná dílna. Pracovníci chráněné dílny sdílí některé prostory s ubytovanými poutníky, což přispívá k jejich lepší integraci do společnosti. Použitými materiály jsou bílá omítka a taška s bílo šedou glazurou. Bílá barva je zde uplatněna jako symbol čistoty.

3

4

5

6

7 1.PP UMÝVÁRNA A WC MUŽI 02 UMÝVÁRNA A WC ŽENY 03 UBYTOVACÍ POKOJ 6 OSOB 04 UBYTOVACÍ POKOJ 4 OSOBY 05 UBYTOVACÍ POKOJ 2 OSOBY 05 ÚKLIDOVÁ MÍSTNOST 06 TECHNICKÁ MÍSTNOST 07 VEŘEJNÉ WC 08 WC INVALIDÉ 09 ÚKLIDOVÁ MÍSTNOST 10 SKLAD 11 PRÁDELNA 12 ÚSCHOVNA KOL 13 ODPAD 14 SAMOOBSLUŽNÁ JÍDELNA 15 CHRÁNĚNÁ DÍLNA 16 ŠATNA MUŽI 17 ŠATNA ŽENY 18 SKLAD

8 1.NP UMÝVÁNA A WC ŽENY 02 UBYTOVACÍ POKOJ 8 OSOB 03 UMÝVÁRNA A WC MUŽI 04 WC INVALIDÉ 05 ÚKLIDOVÁ MÍSTNOST 06 RECEPCE 07 KANCELÁŘ RECEPCE 08 KUCHYŇKA ZAMĚSTNANCI 09 WC PERSONÁL 10 ŠATNA 11 SKLAD 12 MODLITEBNA

9 ZÁPADNÍ POHLED ŘEZ SPOLEČENSKOU ČÁSTÍ JIŽNÍ POHLED ŘEZ UBYTOVACÍ ČÁSTÍ

10 PŘEPRACOVANÁ STUDIE Během zpracování bakalářské práce proběhlo mnoho poměrně výrazných změn studie. Nejvýznamější je pravděpodobně změna materiálů z bílé omítky a tašky s bílou glazurou na cihlu a pálenou tašku v její přirozené barvě. Důvodem bylo, že dům v nábřeží frontě domů přiliš výrazný a upozadil tak budovy Anežského kláštera, přestože se jim významem nemůže rovnat. Po změně fasády se poutnický dům stává součásti areálu Anežského kláštera a pohledově tak zvyšuje jeho význam. Nově vzniklý park je po doplnění navrhovaným objektem ze tří stran uzavřen cihelnými zdmi tvarově jednoduchým budov a vynikne tak kamenný kostel na čtvrté straně. Další změna se týkala zastřešení modlitebny. Původně bylo tvořeno ocelovým rámem, který umožňoval minimalistické řešení interiéru. Byl však konstrukčně zbytečně náročný a pro minimalismus vlastně nebyl důvod. Proto bylo zvoleno zastřešení prostějším dřevěným krovem, který ale nakonec působí velkoryseji než původní řešení. Dále se výrazně měnila dispozice, především v neubytovací části domu. Důvodem byly provozní a technické problémy původního řešení.

11

12

13 umývárna a WC ženy umývárna a WC ženy 1.02 ubytovací 1.03 pokoj ubytovací 1.07 pokoj ubytovací 1.10 pokoj 1.11 umývárna a WC muži 1.12 umývárna a WC invalidé 1.13 úklidová místnost 1.10 ubytovací 1.14 pokoj sprcha zaměstnanci šatna zaměstnanci umývárna a WC muži 1.16 kuchyň zaměstnanci umývárna a WC invalidé 1.17 chodba 1.13 úklidová 1.18 místnost recepce chodba sprcha zaměstnanci 1.20 foyer šatna zaměstnanci 1.21 šatna sklad a vstup na půdu kuchyň zaměstnanci 1.23 WC ženy 1.17 chodba 1.24 WC invalidé recepce 1.26 chodba foyer šatna zádveří zádveří WC muži modlitebna sklad a vstup na půdu WC ženy 1.24 WC invalidé 1.25 zádveří zádveří WC muži 1.28 modlitebna

14 umývárna a WC umývárna ženya WC ženy umývárna a WC muži umývárna a WC muži ubytovací pokoj ubytovací pokoj ubytovací pokoj ubytovací pokoj koupelna koupelna ubytovací pokoj koupelna ubytovací pokoj koupelna koupelna koupelna koupelna koupelna-1.19 kotelna koupelna sklad umývárna a WC invalidé koupelna-1.22 WC invalidé a ženy koupelna-1.23 WC muži sušárna koupelna zádveří kotelna úschovna kol a zavazadel sklad chodba hala umývárna a WC zádveří invalidé WC invalidé a odpadky ženy WC muži WC muži WC ženy sušárna koupelna a WC invalidé šatna ženy zádveří koupelna a WC invalidé úschovna kol a zavazadel koupelna a WC invalidé chodba šatna muži hala zádveří kouplena a WC invalidé sklad zádveří odpadky WC muži sklad chráněná dílna samoobslužná jídlena WC ženy koupelna a WC invalidé šatna ženy koupelna a WC invalidé koupelna a WC invalidé šatna muži kouplena a WC invalidé sklad zádveří sklad chráněná dílna samoobslužná jídlena
