1 DIABLOCKS EVO 2 Diablocks Evo 2 : Inovační ní mechanické zabezpečení volantu. Schválené Ministerstvem Dopravy. OSVĚDČENÍ DIABLOCKS EVO 2: Řízená instalace krok za krokem...za pouhých 30 minut. Zabezpečovací zařízení pro vozy Skoda Fabia, Roomster : jednoduché, rychle instalovatelné, bezpečné! SKODA FABIA, SKODA ROOMSTER, VW POLO ( OD 2002 NA 2008), SEAT IBIZA (OD 2002 NA CERVEN 2008) Diablocks Evo je zařízení opancéřovaný zámek volantu pro vozy Škoda Fabia a Roomster. Vyznačuje se snadnou instalací, nabízí možnost vybavení všech vozů SKODA Fabia Roomster účinným zabezpečovacím zařízením proti krádeži, při zachování všech výjimečných vlastností systému Diablocks. Diablocks Evo zajišťuje mechanické blokování sloupku řízení; prodává se v sadě a jeho aplikace je rychlá a snadná, neboť nevyžaduje demontáž sloupku řízení. Součástí sady jsou: opancéřovaný přídavný zámek volantu, karta Diablocks, tento návod k instalaci, klíčenka, identifikační karta zabezpečovacího zařízení proti krádeži, klíče od zámku volantu. Instalace zámku volantu je jednoduchá, a ještě snadnější je jeho používání: majitel vozu aktivuje zabezpečovací zařízení zasunutím klíče. System je vybaven elektronickym blokovacim zařizenim zabraňujicim nastartovani vozidla, a tím i jeho odcizení, a nechtěný odjezd vozidla se zamčeným řízením. Tímto je zajišťěná maximalni bezpečnost řidiče a spolucestujicich, neboť zabraňuje uživateli v nastartování vozidla, je-li aktivován zámek volantu. Mechanické blokování: klíč se snadnou zasouvá: stačí jedno cvaknutí! Zařízení Diablocks Evo může být na přání zákazníka použito společně se všemi ostatními volitelnými doplňky ze škály produktů Diablocks: integrovaná zvuková signalizace se šesti tóny (Jedná se o kompletní ultrazvukové alarmové zařízení, které reaguje na: nárazy, otevření dveří, rozbití skel, pohyby v interiéru vozu), dálkové signalizační zařízení,, které je aktivní v okruhu di 2 km, čidlo/snímač zdvihu. 1

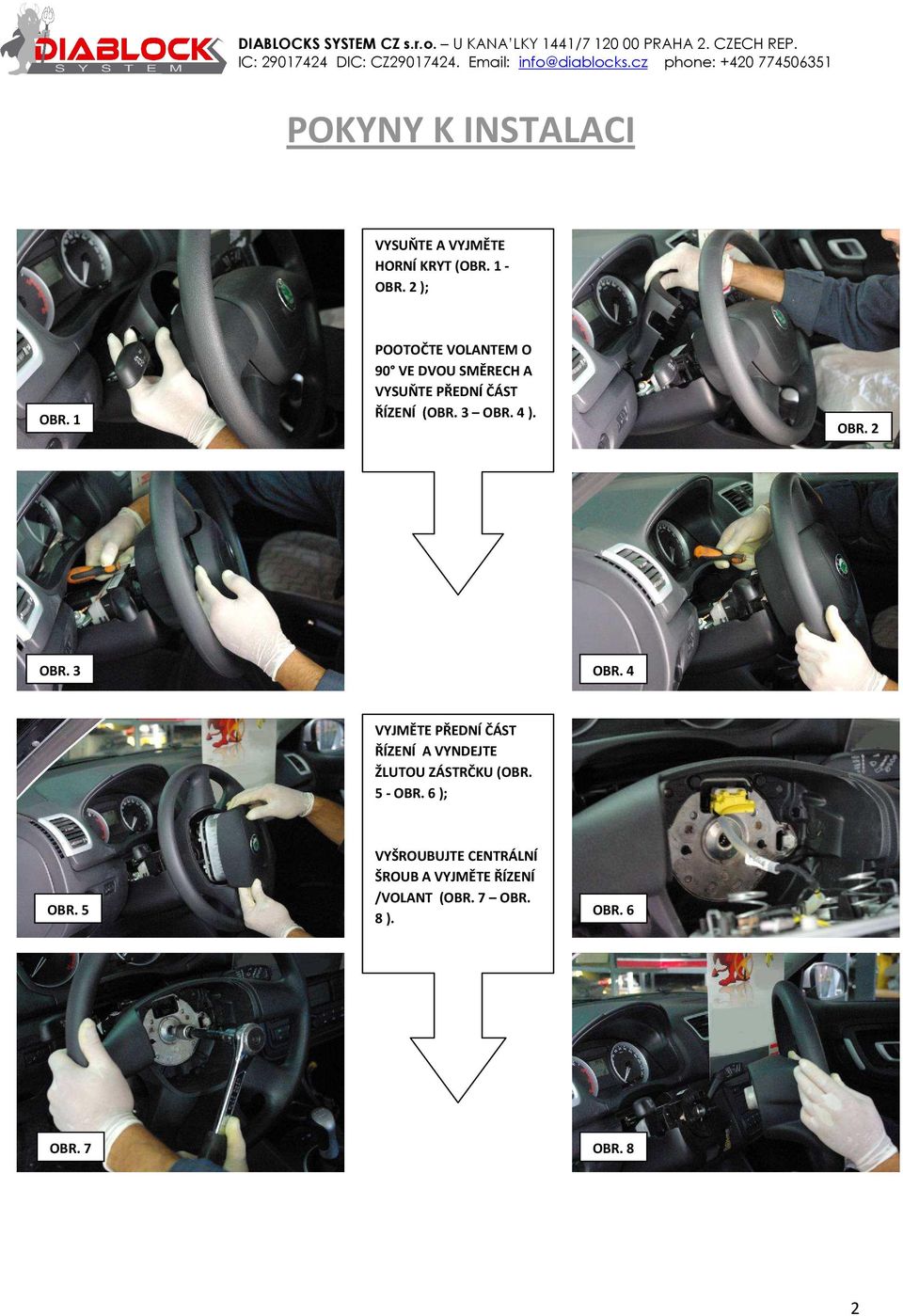

2 POKYNY K INSTALACI VYSUŇTE A VYJMĚTE HORNÍ KRYT (OBR. 1 - OBR. 2 ); OBR. 1 POOTOČTE VOLANTEM O 90 VE DVOU SMĚRECH A VYSUŇTE PŘEDNÍ ČÁST ŘÍZENÍ (OBR. 3 OBR. 4 ). OBR. 2 OBR. 3 OBR. 4 VYJMĚTE PŘEDNÍ ČÁST ŘÍZENÍ A VYNDEJTE ŽLUTOU ZÁSTRČKU (OBR. 5 - OBR. 6 ); OBR. 5 VYŠROUBUJTE CENTRÁLNÍ ŠROUB A VYJMĚTE ŘÍZENÍ /VOLANT (OBR. 7 OBR. 8 ). OBR. 6 OBR. 7 OBR. 8 2

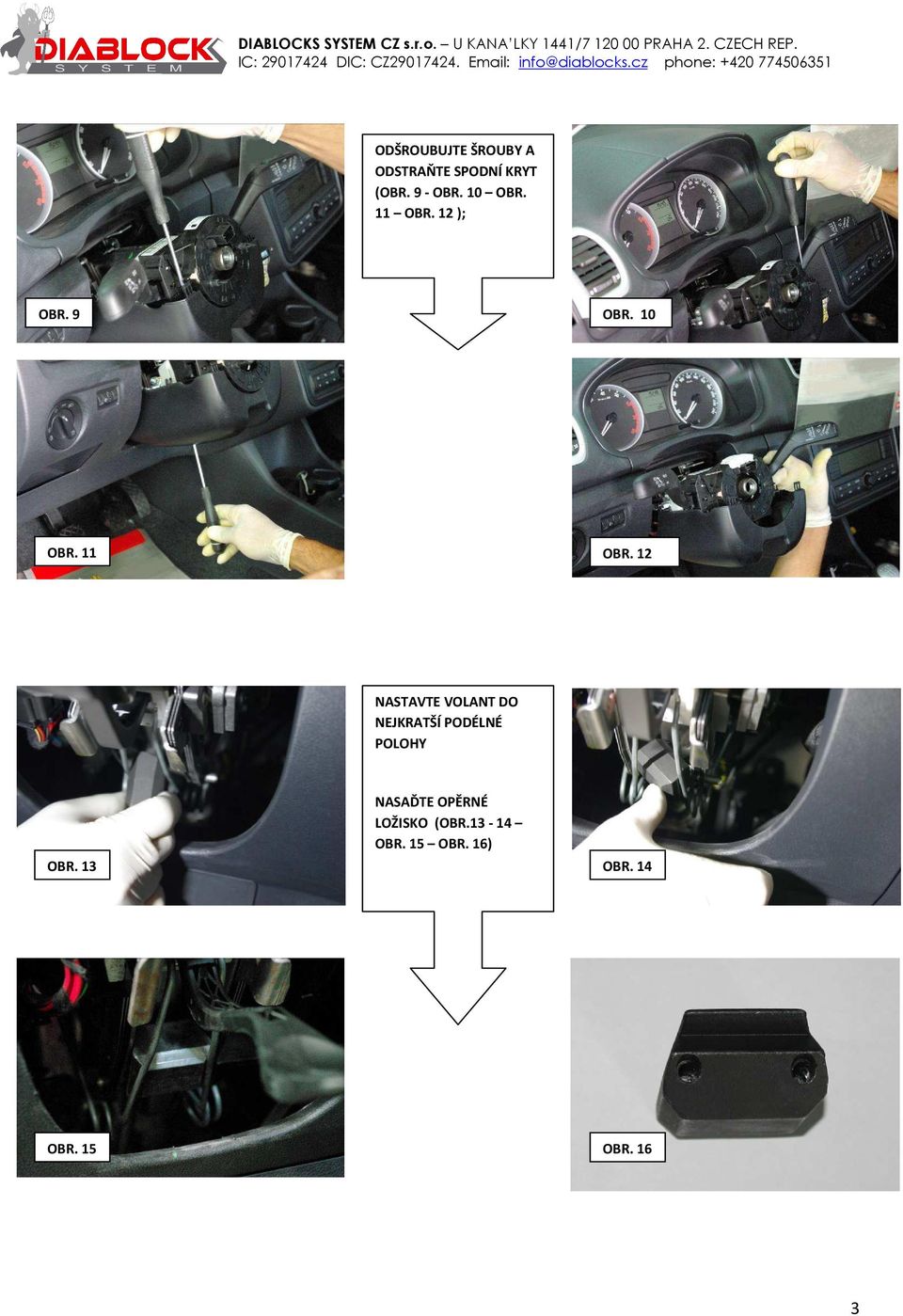

3 ODŠROUBUJTE ŠROUBY A ODSTRAŇTE SPODNÍ KRYT (OBR. 9 - OBR. 10 OBR. 11 OBR. 12 ); OBR. 9 OBR. 10 OBR. 11 OBR. 12 NASTAVTE VOLANT DO NEJKRATŠÍ PODÉLNÉ POLOHY OBR. 13 NASAĎTE OPĚRNÉ LOŽISKO (OBR OBR. 15 OBR. 16) OBR. 14 OBR. 15 OBR. 16 3

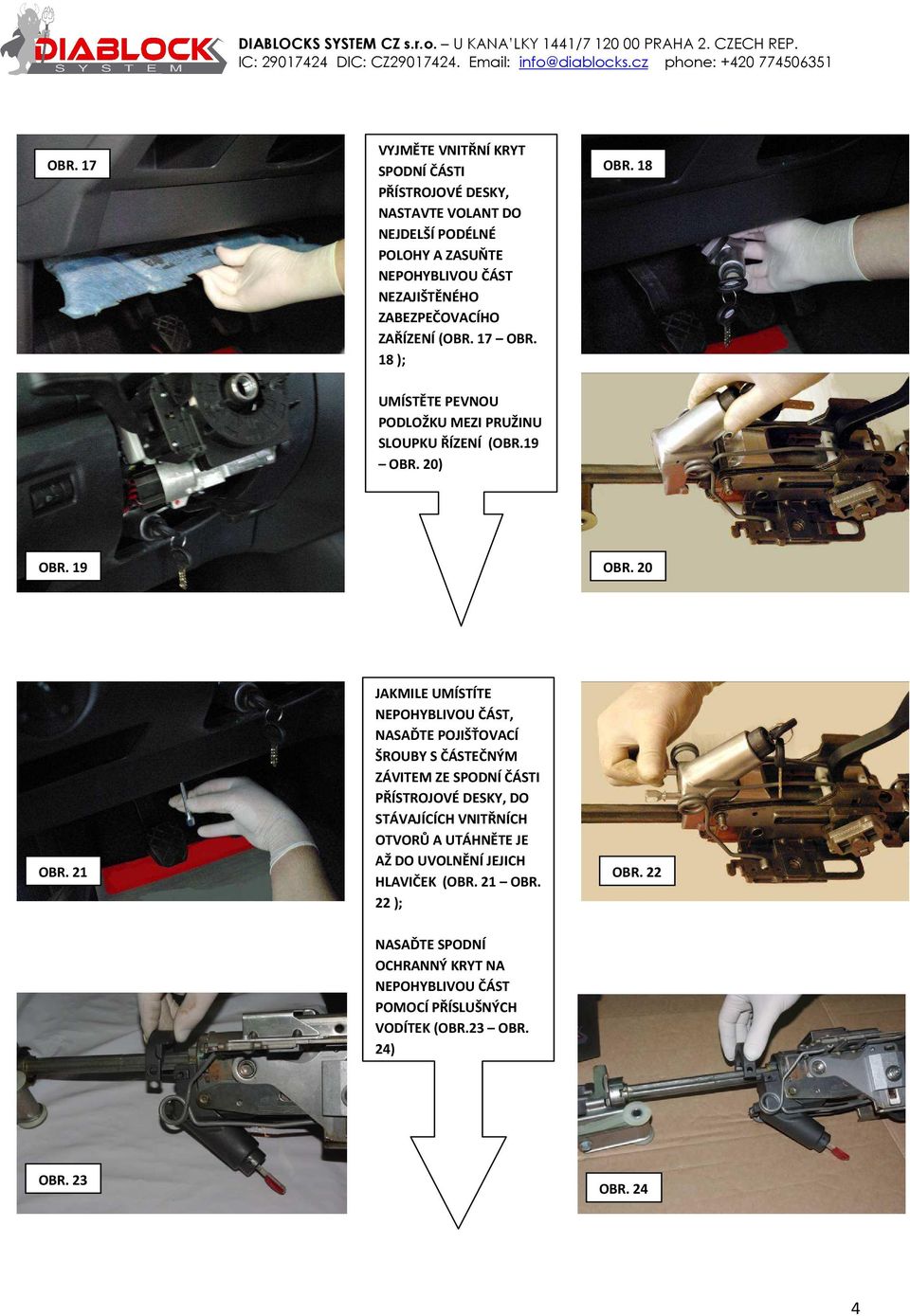

4 OBR. 17 VYJMĚTE VNITŘNÍ KRYT SPODNÍ ČÁSTI PŘÍSTROJOVÉ DESKY, NASTAVTE VOLANT DO NEJDELŠÍ PODÉLNÉ POLOHY A ZASUŇTE NEPOHYBLIVOU ČÁST NEZAJIŠTĚNÉHO ZABEZPEČOVACÍHO ZAŘÍZENÍ (OBR. 17 OBR. 18 ); OBR. 18 UMÍSTĚTE PEVNOU PODLOŽKU MEZI PRUŽINU SLOUPKU ŘÍZENÍ (OBR.19 OBR. 20) OBR. 19 OBR. 20 OBR. 21 JAKMILE UMÍSTÍTE NEPOHYBLIVOU ČÁST, NASAĎTE POJIŠŤOVACÍ ŠROUBY S ČÁSTEČNÝM ZÁVITEM ZE SPODNÍ ČÁSTI PŘÍSTROJOVÉ DESKY, DO STÁVAJÍCÍCH VNITŘNÍCH OTVORŮ A UTÁHNĚTE JE AŽ DO UVOLNĚNÍ JEJICH HLAVIČEK (OBR. 21 OBR. 22 ); OBR. 22 NASAĎTE SPODNÍ OCHRANNÝ KRYT NA NEPOHYBLIVOU ČÁST POMOCÍ PŘÍSLUŠNÝCH VODÍTEK (OBR.23 OBR. 24) OBR. 23 OBR. 24 4

5 NAŠROUBUJTE Z OBOU STRAN DVA POJIŠŤOVACÍ ŠROUBY S ČÁSTEČNÝM ZÁVITEM, UTÁHNĚTE JE AŽ DO UVOLNĚNÍ JEJICH HLAVIČEK (OBR ); OBR. 25 OPILUJTE POMOCÍ ELEKTRICKÝMI, PNEUMATICKÝMI NEBO RUČNÍM NÁŘADÍM SPODNÍ ČÁST PŘÍSTROJOVÉ DESKY K VYTVOŘENÍ PODÉLNÉHO OTVORU (OBR ) OBR. 26 OBR. 27 OBR. 28 OBR. 29 5

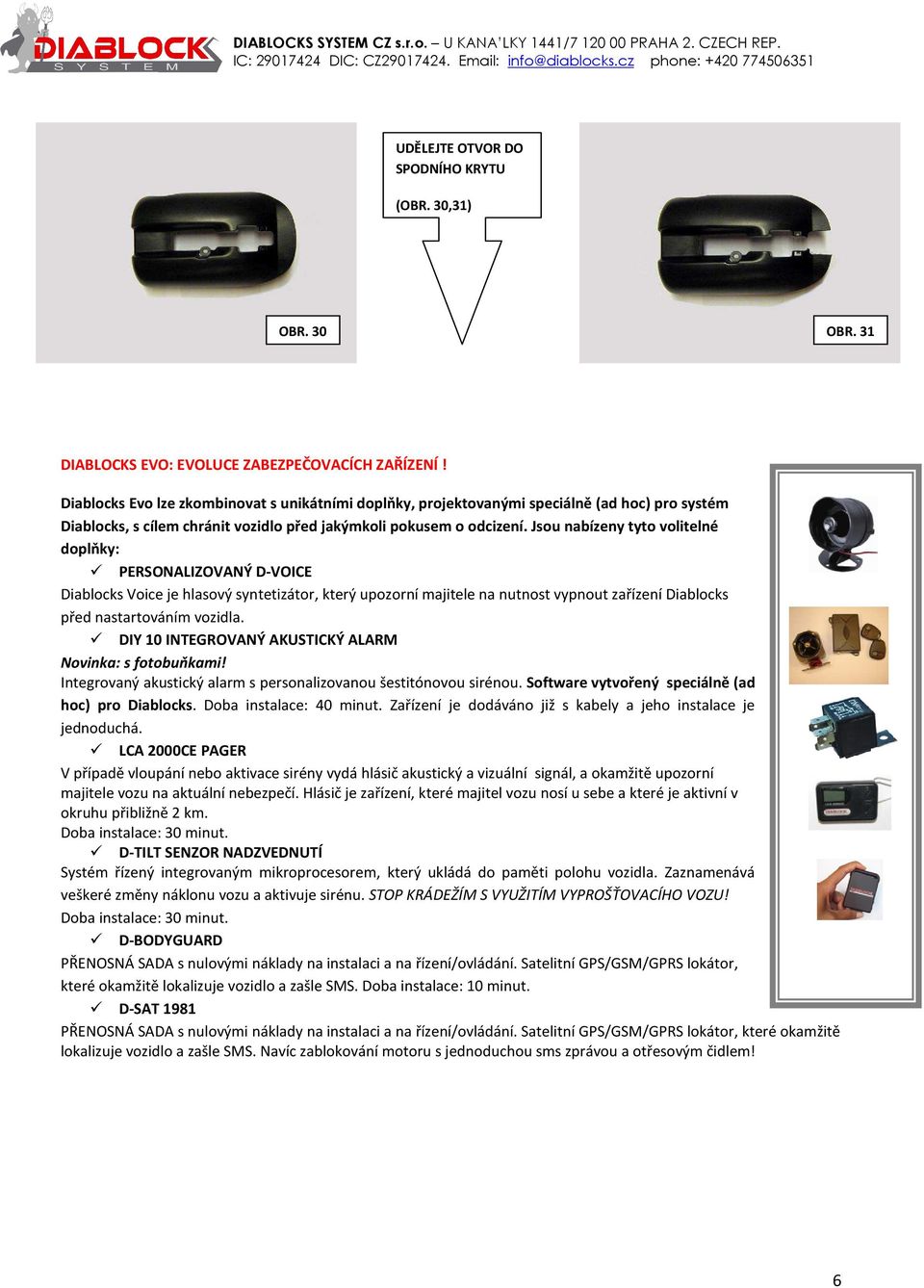

6 UDĚLEJTE OTVOR DO SPODNÍHO KRYTU (OBR. 30,31) OBR. 30 OBR. 31 DIABLOCKS EVO: EVOLUCE ZABEZPEČOVACÍCH ZAŘÍZENÍ! Diablocks Evo lze zkombinovat s unikátními doplňky, projektovanými speciálně (ad hoc) pro systém Diablocks, s cílem chránit vozidlo před jakýmkoli pokusem o odcizení. Jsou nabízeny tyto volitelné doplňky: PERSONALIZOVANÝ D-VOICE Diablocks Voice je hlasový syntetizátor, který upozorní majitele na nutnost vypnout zařízení Diablocks před nastartováním vozidla. DIY 10 INTEGROVANÝ AKUSTICKÝ ALARM Novinka: s fotobuňkami! Integrovaný akustický alarm s personalizovanou šestitónovou sirénou. Software vytvořený speciálně (ad hoc) pro Diablocks.. Doba instalace: 40 minut. Zařízení je dodáváno již s kabely a jeho instalace je jednoduchá. LCA 2000CE PAGER V případě vloupání nebo aktivace sirény vydá hlásič akustický a vizuální signál, a okamžitě upozorní majitele vozu na aktuální nebezpečí. Hlásič je zařízení, které majitel vozu nosí u sebe a které je aktivní v okruhu přibližně 2 km. Doba instalace: 30 minut. D-TILT SENZOR NADZVEDNUTÍ Systém řízený integrovaným mikroprocesorem, který ukládá do paměti polohu vozidla. Zaznamenává veškeré změny náklonu vozu a aktivuje sirénu. STOP KRÁDEŽÍM S VYUŽITÍM VYPROŠŤOVACÍHO VOZU! Doba instalace: 30 minut. D-BODYGUARD PŘENOSNÁ SADA s nulovými náklady na instalaci a na řízení/ovládání. Satelitní GPS/GSM/GPRS lokátor, které okamžitě lokalizuje vozidlo a zašle SMS. Doba instalace: 10 minut. D-SAT 1981 PŘENOSNÁ SADA s nulovými náklady na instalaci a na řízení/ovládání. Satelitní GPS/GSM/GPRS lokátor, které okamžitě lokalizuje vozidlo a zašle SMS. Navíc zablokování motoru s jednoduchou sms zprávou a otřesovým čidlem! 6

7 ELEKTRONICKÉ ZAŘÍZENÍ ZABRAŇUJÍCÍ NASTARTOVÁNÍ VOZIDLA (alternativně se zařízením D-Voice). Doba instalace: 15 minut. 7

8 POZNÁMKY: Diablocks Evo se skládá ze dvou neoddělitelných součástí, mechanická částimobilizérua relé imobilizéru: výrobce vybavuje každou sadudiablocksevo v souladu s certifikačními postupy a ve shodě s CE. Výrobce DiablocksEvo vyzývá,aby instalace mechanické části a imobilizéru proběhla společně. Výrobce nezodpovídá za škody způsobené částečnou nebo nekompletní montáži zabezpečovací sady. Montáž musí být provedena kvalifikovaným personálem podle návodu výrobce.výrobce nenese žádnou odpovědnost za nehody a / nebo škody na majetku / osob v případě nesprávného používání, za nedbalost, nehod, a v případě použití neoriginálních součástek, nebo neoprávněnou manipulaci, nesprávnou instalaci personálem, který nebyl řádně zaškolený. Podrobné záruční podmínky najdete na listu záruky dodaný v době nákupu výrobku nebo na webových stránkách DIABLOCKS SRO CZ U Kanalky 1441/7 Praha 2 Czech republic Tel: info@diablocks.cz 8
